| Typ produktu | LED videopanel |
| Značka | Konig |
| Model | KN-LED60 |
| Počet LED | 60 |
| Teplota barev | 3200K - 5600K (nastavitelná) |
| Jas (lumeny) | 800 lm (přibl.) |
| CRI (index podání barev) | >95 |
| Stmívatelný | Ano, plynule |
| Zdroj napájení | Síťový adaptér (součástí) nebo baterie Sony NP-F (není součástí) |
| Rozměry (přibl.) | 30 x 25 x 5 cm |
| Hmotnost (přibl.) | 0,8 kg |
| Uchycování | Závit 1/4" a adaptér na hot shoe |
| Materiál | Tělo z hliníkové slitiny |
| Příslušenství v balení | Síťový adaptér, difuzní filtr, přenosné pouzdro |
| Způsob ovládání | Ruční otočné ovladače |
| Provozní teplota | -10°C až 40°C |
| Bezpečnostní prvky | Ochrana proti přehřátí, ochrana proti nízkému napětí |
| Údržba | Otírejte měkkým suchým hadříkem; vyhněte se vlhkosti |
| Dostupnost náhradních dílů | LED panely a napájecí zdroje k dispozici u servisu Konig |
| Záruka | 1 rok (standardní) |
Často kladené otázky - KN-LED60 KONIG
Dotazy uživatelů ohledně KN-LED60 KONIG
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Foto doplňky ve formátu PDF zdarma! Najděte svůj návod KN-LED60 - KONIG a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. KN-LED60 značky KONIG.
NÁVOD K OBSLUZE KN-LED60 KONIG
- Světlo KN-LED60 LED
- Boční držák
- Připevňovací adaptér
- Adaptér pro Sony®
- Dobíjecí baterii 7,4 V 2300 mAh (NP-F550)
- Nabíječku 230 V AC
- Kabel nabíječky 230 V AC
Připevňovací adaptér
Adaptér pro kamkordéry Sony®
Pro nabití zasuňte baterii do čelní desky nabíječky před kovové kontakty a zatlačte ji dopředu. Zapojte jeden konec dodaného napájecího kabelu do nabíječky a druhý do elektrické zásuvky. Indikátor nabíjení se rozsvítí červeně na znamení probíhajícího nabíjení a při úplném nabití začne svítit zeleně.
Před prvním použitím nabijte přes noc baterii.
Umístěte baterii podle vyobrazení...
...a zatlačte ji doleva pro uchycení
Instalace baterie
Pro instalaci do světla KN-LED60 vložte baterii do přihrádky těsně před kontakty a zatlačte ji dopředu. Při zapadnutí na místo uslyšíte „kliknutí“. Pro úplné nabití by se měla nabíjet nejméně přibližně 1,5 hodiny.
Stiskněte úchytku pro palec a posuňte baterii zpět
Vyjmutí baterie
Pro vyjmutí baterie stiskněte úchytky pro palce na přístroji u zadní strany baterie a zatlačte cca 0,25 palce zpět. Baterie je nyní uvolněná a lze ji vyjmout z tělesa KN-LED60.
Připevňovací adaptér
Použití připevňovacího adaptéru
Připevňovací adaptér je vyžadován, pokud používáte boční držák nebo při přímém připevnění k patce pro příslušenství fotoaparátu.
Na KN-LED60 najděte jednu z dvou „samičích“ zásuvek, do které lze uchytiti stříbrnou patku připevňovacího adaptéru. Jedna je pro „svislé“ použití a druhá pro „vodorovné“ použití.
Zasuňte stříbrnou destičku připevňovacího adaptéru do zásuvky na světle. Poté utáhněte shora rýhovaný kroužek tak, aby přídavný držák bezpečně držel na světle. Nepřetáhněte!

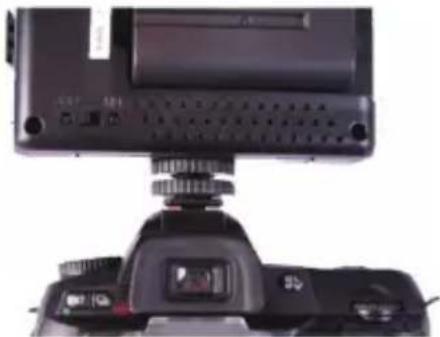

Montáž na patce fotoaparátu
Druhá patka připevňovacího adaptéru je standardní patka pro příslušenství a má tedy závit 1/4 x 20. Má-li být světlo namontované na fotoaparátu, jednoduše nasuňte připevňovací adaptér na patku pro příslušenství a pevně dotáhněte. Nepřetáhněte!
Světlo lze rovněž namontovat na trojnožku nebo stojánek použitím závitu 1/4x20 v patce.
Použití bočního držáku
Chcete-li použít boční držák, jednoduše jej připevněte ke spodní straně fotoaparátu nebo kamkordéru použitím knoflíku se závitem 1/4x20 a poté nasadťe světlo KN-LED60 (společně s uchyceným připevňovacím adaptérem) na patku pro příslušenství a utáhněte rýhovaný kroužek.
...Poté našroubujte připevňovací adaptér na adaptér pro Sony®
Použití adaptéru pro připevnění kamkordérů Sony®
Adaptér Sony® musí být umístěný na patce fotoaparátu/kamkordéru s použitím vratných pinů a zasunutý na místě. Zatímco držíte adaptér Sony® na místě, přišroubujte připevňovací adaptér (se závitem ¼-20) na adaptér Sony®. Jakmile toto uděláte, pružina v adaptéru zapadne do patky pro příslušenství kamkordéru pro zajištění uchycení. Poznámka: Přiložíte-li nejprve oba kusy k sobě, pružina bude zapadlá a patka se nebude moci zajistit na místě.
Přepínač ZAP/VYP
Pro zapnutí světla jednoduše zatlačte posuvný přepínač na zadní straně KN-LED60 do polohy „ON“. (Potřebuje-li baterie nabít, rozsvítí se červená LED. K tomu nedojde během používání.)
Rozšíření KN-LED60
Pro zlepšení světelného výstupu lze k sobě připevnit více světel KN-LED60. Každý přístroj vyžaduje vlastní baterii.
Bezpečnostní opatření:
Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti.
Údržba:
K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.
Záruka:
Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.
Obecné upozornění:
Design a specifikace výrobku mohou být změněny bez předchozího upozornění.
Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.
Pro budoucí použití uschovejte tento návod a obal.
Upozornění:
Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná střediska.
