Produkttyp	Professionelle Espressomaschine
Marke	Rancilio
Modell	Classe 10 S
Abmessungen (B x T x H)	400 x 500 x 450 mm
Gewicht	30 kg
Stromversorgung	230 V, 50 Hz, 1500 W
Kesseltyp	Kupfer, Wärmetauscher
Kesselkapazität	10 L
Anzahl der Gruppen	Doppelgruppe
Pumpe	Rotationspumpe, 15 bar
Wassertank	Direkter Wasseranschluss
Hauptfunktionen	Espresso-Extraktion, Heißwasser, Dampf
Wartung und Reinigung	Regelmäßige Entkalkung, Reinigung der Brühgruppen, Leeren der Abtropfschale
Sicherheit	Sicherheitsthermostat, Sicherheitsventil, automatische Abschaltung
Ersatzteile und Reparierbarkeit	Online erhältlich, Dichtungen und Brühkammern austauschbar
Gehäusematerial	Edelstahl
Heiztemperatur	Elektronisch einstellbar
Verwendung	Gewerblich (Bar, Restaurant, Café)
Mitgeliefertes Zubehör	Siebträger, Tamper, Bedienungsanleitung

Häufig gestellte Fragen - Classe 10 S RANCILIO

Wie schalte ich die Rancilio Classe 10 S ein und aus?

Verwenden Sie den Hauptschalter an der Vorderseite. Zum Ausschalten stellen Sie den Schalter auf 'Aus'. Warten Sie, bis die Maschine abgekühlt ist, bevor Sie den Stecker ziehen.

Wie stelle ich den Extraktionsdruck ein?

Der Druck wird über den Druckschalter eingestellt. Für eine optimale Extraktion sollte der Druck zwischen 9 und 10 bar liegen. Lesen Sie im Handbuch nach, wie Sie den Druckschalter gegebenenfalls anpassen.

Wie groß ist die Kesselkapazität?

Der Kessel hat ein Fassungsvermögen von ca. 10 Litern, ausreichend für intensiven gewerblichen Gebrauch.

Wie entkalke ich die Maschine?

Verwenden Sie ein geeignetes Entkalkungsmittel für Espressomaschinen. Befolgen Sie die Anweisungen des Herstellers: Das Produkt in Wasser verdünnen, im Kessel zirkulieren lassen, gründlich ausspülen. Führen Sie diesen Vorgang je nach Wasserhärte alle 2-3 Monate durch.

Was tun, wenn die Maschine nicht heizt?

Überprüfen Sie die Stromversorgung und den Sicherungsschalter. Wenn der Kessel kalt bleibt, hat möglicherweise das Sicherheitsthermostat ausgelöst. Wenden Sie sich an einen autorisierten Techniker.

Wie reinige ich die Brühgruppen?

Entfernen Sie Kaffeereste mit einer Bürste und einem feuchten Tuch. Führen Sie einmal pro Woche einen Rückspülvorgang mit Reinigungspulver durch (30 Minuten), um die Brühkammern sauber zu halten.

Der Dampf kommt nicht oder nur schwach heraus, was tun?

Reinigen Sie die Dampfdüse, indem Sie sie demontieren und in eine Entkalkungslösung einlegen. Stellen Sie sicher, dass der Kessel heiß genug ist (Dampftemperatur erreicht). Wenn das Problem weiterhin besteht, könnte das Dampfventil verstopft sein.

Welchen gemahlenen Kaffee soll ich verwenden?

Verwenden Sie für Espresso gerösteten Kaffee, fein gemahlen (Mehltextur). Die empfohlene Dosierung beträgt 7 bis 9 Gramm pro einfachem Bezug.

Wie wechsle ich die Dichtung der Brühgruppe?

Schalten Sie die Maschine aus und lassen Sie sie abkühlen. Schrauben Sie den Siebträger ab, entfernen Sie die alte Dichtung mit einem Schraubendreher, setzen Sie die neue Silikondichtung ein und drücken Sie sie fest. Bringen Sie den Siebträger wieder an.

Wo finde ich Ersatzteile für die Classe 10 S?

Ersatzteile sind bei autorisierten Rancilio-Händlern oder online über spezialisierte Websites erhältlich. Verwenden Sie die Modellnummer, um die genauen Teile zu identifizieren.

BEDIENUNGSANLEITUNG Classe 10 S RANCILIO

Gebrauch und Instandhaltung

Use and maintenance

Uso y manutención

Uso e manutenção

classe 10

Macchina per caffè Machine à café Kaffeemaschinen Coffee machine Máquina para café Máquina para café

Sehr geehrte Kundin/sehr geehrter Kunde,

Zuerst möchten wir Innen für das uns entgegengebrachte Vertrauen danken.

Wir hoffen, dass das von Ihnen gekaufte Produkt Ihren Erwartungen in jeder Hinsicht entsprechen wird-wie übrigens auch all unsere anderen Erzeugnisse. Das Produkt das Sie in Gebrauch nehmen werden, ist das Resultat von sorgfältigen von RANCILIO Untersuchungen und Tests, um Ihnen in Bezug auf Funktionalität, Sicherheit, Leitungsfähigkeit sowie Design ein Produkt anbieten zu können, das das Beste auf Markt befindliche ist. Das Büchlein mit den Anwiesungen für eine korrekte Bedienung und Wartung der Maschine wird Ihnen behilflich sein, das Beste aus Ihnem Gerät zu machen. Wir hoffen, dass unsere Erklärungen verständlich sind und dass Sie auch in Zukunft zu unseren Kunden zählen dürfen.

Mit freundlichen Grüssen.

Dear Customer,

Entsorgung von elektrischen und elektronischen Geräten

Das ist Produkt gemäß den geltenden Normen für die Mülltrennung bei den zuständigen Sammelzentren zu entsorgen.

Nicht wie normalen Müll behandeln.

Weitere Informationen sind beim Hersteller unter der in der Gebrauchsanleitung angegebenen Adresse zu erhalten.

Das Produkt entspricht den Erfordernissen den neuen Richtlinien über den Umweltschutz, und muss an seinem Lebensende entsprechend entsorgt werden.

In Übereinstimmung mit den folgenden Normen: - it complies with the following norms:

es conforme a las siguientes normas: - É conforme as seguintes normas:

EN 60335-1, EN 60335-2-75, EN 55014-1, EN 55014-2, EN 61000-3, EN 61000-4, EN 50366

Norme EN armonizzate - Normes EN harmonisées - Harmonisierte EN-Norme - Harmonized EN norms - Normas EN armonizadas - Normes EN Harmonia

La presente dichiarazione perde la sua validità se la macchina viene modificata senza la nostra espressa autorizzazione. La presente déclaration perd sa validité dès lors que la machine est modifiée sans notre expresse autorisation. Die vorliegende Erklärung verliert ihre Gültigkeit, wenn die Maschine ohne unsere ausdrückliche Genehmigung verändert wird. The present declaration will become invalid should the machine be modified without our specific authorization. La presente declaración pierde su validez si la máquina es modificada sin nuestra expresa autorización. A presente declaração perde a validade se a máquina é modificada sem a nossa expresa autorização.

Descrizione attrezzatura a pressione-Description de l'appareillage sous pression-Beschreibung der unter Druck stehenden Geräte-Pressure device description-Descripción de los equipos de presión - Descrição dos equipamentos de pressão

	Pressione - PressionDruck - PressurePresión - Pressão	Temperatura - TempératureTemperatur - TemperatureTemperatura - Temperatura	Fluido - FluideFlüssig - FluidFluido - Fluido	Capacità lt-Capacité lt-Fähigkeit lt-Capacity lt-Potencia lt- Potencia it
Caldaia - ChaudièreKessel - BoilerCaldera - Caldeira	0,18/1,8 Mpa/bar	131,2 C°	Acqua/Vapore - Eau/VapeurWasser/Dampf - Water/SteamAgua/Vapor - Agua/Vapor	2 gr. 3 gr.	4 gr.
				11 16	22

	Pressione - Pression Druck - Pressure Presión - Pressão	Temperatura - Température Temperatur - Temperature Temperatura - Temperatura	Fluido - Fluide Flüssig - Fluid Fluido - Fluido	Capacità-Capacité Fähigkeit -Capacity Potencia-Potência	Numero scambiatore -Numéro de l'échangeur Nummer des Austauschers-Exehanger number-Número intercambiador Número Intercambiador
Scambiatore -Echangeur Austauscher -Exchanger Intercambiador Intercambiador	1.2/12 Mpa/bar 131	,2 C°	Acqua - Eau Wasser; Water Agua - Água	0.35 l	2 gr. 3 gr.	4 gr.
					2 3 4

1
2	3	4
5
6	7	8
9	10	11
12		13

Fig. 1

Fig. 2

Fig. 3

9.7. Liste des pannes

Die mit diesem Symbol gekennzeichneten Arbeitsgänge sind ausschließlich dem Installationstechniker vorbehalten

Die mit diesem Symbol gekennzeichneten Arbeitsgänge sind durch den Anwender auszuführen.

DE DEUTSCH

INHALTSVERZEICHNIS

Maschinenidentifizierung ....47

1. Allgemeine Anweisungen ....47

2. Beschreibung der Maschinen ....48

2.1. Eigenschaften 48
2.2. Maschinenzubehör 48
2.3. Mechanische Schutzes ......49
2.4. Elektrische Sicherheiten 49
2.5. Geräuschpegel 49
2.6. Vibrationen 49

1. Technische Daten ....49

3.1. Außenmaße und Gewicht .....49

1. Gebrauch ....49

4.1. Unzweckmäßiger Gebrauch ....50

1. Transport ....50

5.1. Verpackung ....50

5.2. Kontrolle am Maschinenempfang .....50

1. Installation ....50

6.1. Anschlüsse, die durch den Kunden vorgesehen werden müssen ....50

6.1.1. Wasser- und Gasanschluß .....50

6.1.2. Elektrischer Anschluß .....51

6.2.Vorbereitungsarbeiten 51

6.3. Anschluss 51

1. Funktion ....52

7.1. Bedienung 52

7.2. Kontrollinstrumente ....53

7.3. Inbetriebnahme der Maschinen 51

1. Gebrauch ....53

8.1. Zubereitung von Kaffee 53

8.2. Zubereitung von Cappuccino .....54

8.3. Zubereitung von warmen Getränken .....54

8.4. Zubereitung von Tee, Kamillentee, usw. ..54

8.5. Maschine mit Automatiksystem TSC-TS .55

8.5.1.Milch oder ein Getränk aufwärmen (TSC-TS) 55

8.5.2. Geschäumte Milch zubereiten (TSC-TS) .55

1. Einstellungen und abmessen der dosier. ...55

9.1. Für die Modelle SDE 55

9.1.1. Dosiereinstellung .....55

9.1.2. Einstellung der Wasser-Menge ..... 56

9.2. Programmier (Mod.SDE) .....57

9.2.1. Display Auswahl der Sprache .....57

9.2.2. Regeneration reset 57

9.2.3. Beep auf den Tasten 57

9.2.4. Uhr 57

9.2.5. Uhrzeit Einstellung .....58

9.2.6. Auswahl Zeller 58

9.3. Anzeige Display 59

9.3.1. Phase der Aufheizung .....59

9.3.2. Maschinenzustand .....59

9.4. Funktionssicherheiten .....59

9.5. Warmhalter für Tassen 59

9.6. Programmierung der Dosis .....59

9.7. Schadenliste 59

1. Wartung 60

10.1. Tägliche Wartung 60

10.2. Wöchentliche Wartung 60

10.2.1. Reinigung der Brühgruppen 60

10.2.2. Reinigung TSC (Mod.SDE) ......60

10.2.3. Schnellreinigung TSC 61

10.2.4. Reinigung TSC 61

10.2.5. Timer 61

10.3. Periodische Wartung ......61

10.3.1. Wasseraustausch 61

1. Ausser Betrieb setzen ....61

2. Störungen und Abhilfe 61

3. Version des Automaten mit Zusatzlicher Gasheizung ....62

BEZEICHNUNG: KAFFEEMASCHINEN SERIE CLASSE 10

MODELLE: SDE - S - RE

VERSIONEN: 2 - 3 - 4 GRUPPE

Das Schild auf dem EG-Konformitätserklärung entspricht dem Datenschild auf der Maschine Abb. 2 (Pos. A).

Schema des Datenschildes (Fig.1):

1 Hersteller
2 Modell und Version
3 Spannung
4 CE Konformitätsswarenzeichen (wo verlangt)
5 Seriennummer
6 Kesseldaten
7 Gesamtabsorption der Maschine
8 Schutzgrad
9 Motorleistung
10 Heizkörperleistung
11 Elektrischefrequenz
12 Konformitätszeichen
13 Herstellungsjahr

Zeichen

Warnzeichen. Um Personen- oder Maschinenschäden zu verhindern, die Hinweise, auf die sich dieses Zeichen beziehen, unbedingt beachten.

Dieses Heft ist ein wesentlicher Bestandteil der Maschine und muß dem Benutzer ausgehändigt werden. Die darin enthaltenen Anweisungen sind genau zu beachten, da sie für die Sicherheit bei der Installation, beim Gebrauch und der Instandhaltung der Maschine von äußerster Wichtigkeit sind. Es wird empfohlen, dieses Heft zum weiteren Nachschlagen sorgfältig aufzubewahren.

1.ALLGEMEINE ANWEISUNGEN

● Die Verpackungselemente (Plastiksäcke, Schaumpolystyrol, Nägel, Kartons, usw.) dürfen Kindern nicht zugänglich gemacht werden, da sie eine potentielle Gefahr darstellen.
- Vor Anschluß der Maschine sich davon überzeugen, daß die auf dem Schild angegebenen Daten mit jenen des am Installationsort vorhandenen Versorgungs-netzes übereinstimmen.
- Vom Einsatz von Adaptern, Vielfachsteckdosen und/oder Verlängerungskabeln wird abgeraten.
- Im Zweifelsfall die elektrische Anlage von einem Fachmann überprüfen lassen, welche den nachfolgend aufgeführten Sicherheitsvorschriften entsprechen muß:
- Sicherheitserdung;
- einen für den Leistungsbedarf angemessenen Kabeldurchmesser;
- Leitungsschutzschalter.
- Die Maschine auf einer wasserabweisenden Oberfläche (Laminat, Stahl, Keramik), weit weg von Wärmequellen (Öfen, Herd, Kamin, usw.) und an einem Ort, an dem die Umgebungstemperatur nicht unter 5 °C abfallen kann, installieren. DIE MASCHINE IST FROSTEMPFINDLICH.

• Die Maschine nicht Witterungseinflüssen aussetzen und in feuchten Räumen wie Badezimmer installieren.
• Die Gitter zur Ansaugung und Verteilung nicht verstopfen und die Oberfläche zur Erwärmung der Kaffeetassen nicht mit Tüchern oder Anderem abdecken.
• Die verpackte Maschine muß an einem geschützten und trockenen Ort gelagert werden und die Umgebungstemperatur darf nicht unter +5°C fallen. Es sollten nicht mehr als drei verpackte Maschinen desselben Typs aufeinander gestellt werden und keine anderen schweren Kisten auf den Kartons gelagert werden.
• Im Notfall, wenn die Maschine Feuer fangen sollte, merkwürdige Geräusche von sich gibt oder sich überhitzen sollte, sofort den Netzstecker ziehen und Gas- und Wasserzufuhr abdrehen.
• Zum Austausch von defekten Teilen nur vom Hersteller genehmigte Ersatzteile verwenden. Dies gewährleistet Funktionstüchtigkeit ohne Störungen.

Eine nicht fachgerechte Installation kann zu Personen- und Sachschäden führen, für die der Hersteller nicht verantwortlich gemacht werden kann.

2. BESCHREIBUNG DER MASCHINEN

Die Maschinen der Serie CLASSE 10 wurden eigens zur Vorbereitung von Espresso-Kaffee und warmen Getränken entwickelt.

Das Funktionsprinzip, welches bei allen Maschinen gleich ist, besteht aus einer Verdrängerpumpe im Inneren der Maschine, die den Heizkessel, in dem das Wasser erwärmt wird, versorgt. Wenn die jeweiligen Drucktasten betätigt werden, wird das Wasser je nach Wunsch in Form von Wasser oder Dampf zu den Ausgabedüsen gepumpt.

Das Heißwasser für die Getränke wird dem Heizkessel entnommen und direkt mit dem kalten Leitungswasser vermischt.

Die Maschine besteht aus einer zentralen Einheit aus Stahl, an der die mechanischen und elektrischen Bestandteile befestigt werden. Die Struktur ist komplett von Verkleidungen Hergestellt aus lackiertem Aluminium

Auf der Vorderseite der Maschine, von wo aus die Maschine bedient wird, befinden sich die Bedienungstasten, die Kontrollvorrichtungen und die Ausgabedüsen.

Über der Maschine befindet sich eine Ablage, die zum Erwärmen der Kaffeetassen dient.

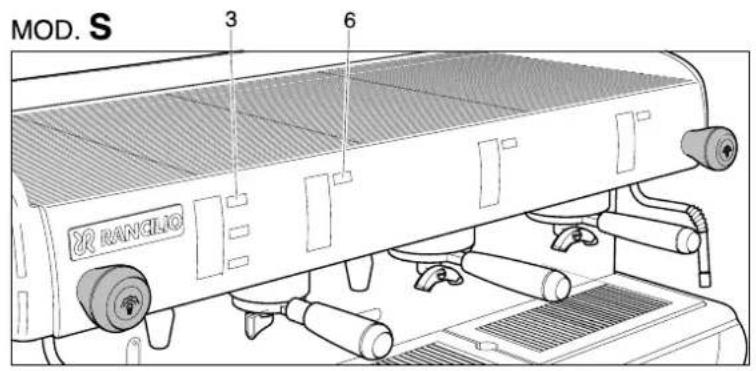

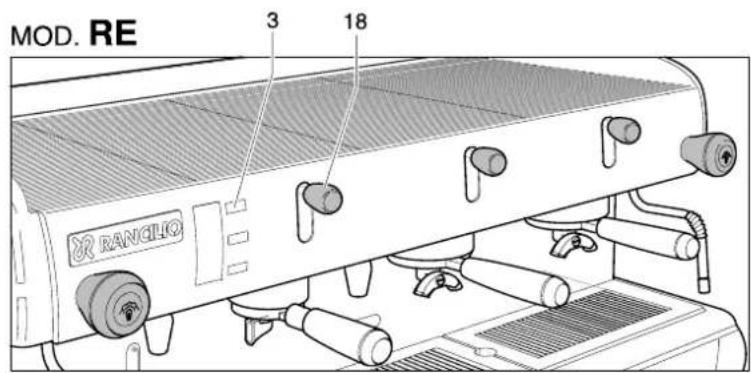

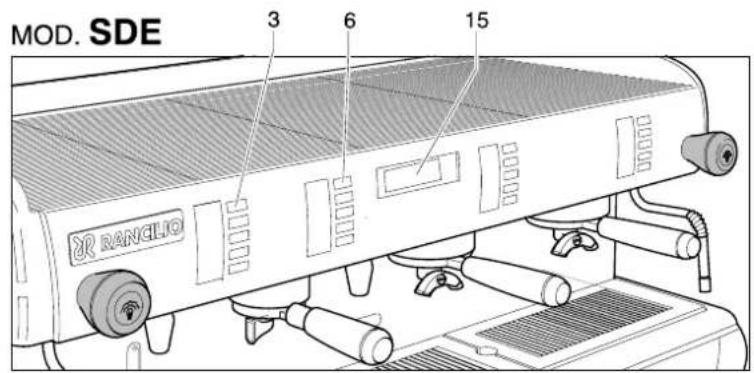

2.1. Eigenschaften und Zusammensetzung der Maschinen (Abb. 3 -4)

	A	B	C	D	E	F
SDE	-	ok	2 - 3 - 4	2	2	ok
S	ok	-	2 - 3 - 4	2	2	ok
RE	ok	-	2 - 3 - 4	2	2	ok

Legende der Symbole:

A Halbautomatischer Betrieb; ein- und ausschalten der manuellen Brühung.
B Automatischer Betrieb; elektronische Kontrolle der Ausgabemenge von Kaffee und Wasser.
C Anzahl der Brühgruppen für Kaffee.
D Anzahl der Dampfauslauflanzen.
E Anzahl der Heißwasserauslauflanzen.
F Betrieb mit Ekonomiser.

Auf Anfrage mit Gasheizung

1 Dampfhahn
2 Dampfauslauflanze
3 Tastatur Funktion/Betrieb
4 Heißwasserlanze Wärmeregler
5 Brühgruppe Kaffee
6 Tastatur zur Kaffeeausgabe (mod.S - SDE)
7 Druckknopf zur manuellen Wasserzufuhr
8 Wasserstandanzeiger
9 Manometer
10 Hauptschalter und Kontrollampe für eingeschalteten Schalter
11 Gasanzünder (für die vorgesehenen Modelle)
12 Gashahn mit Ventil (für die vorgesehenen Modelle)
13 Schalter und Anzeigelampe des Kesselheizkörpers.
14 Untere Öffnung für Zugriff zu Steuerungen.
15 Display (mod.SDE)
16 Programmiertastatur (mod. SDE)
17 Heißwasserlanze
18 Steuerhebel für die Brühgruppe (Mod. RE)

2.2. Maschinenzubehör

	2 GRUPPE	3 GRUPPE	4 GRUPPE
Filterträger 1 dosis	1	1	1
Filterträger 2 dosis	2	3	4
Filter	3	4	5
Zuflußrohr 1 Meter	1	1	1
Zuflußrohr 1,5 Meter	1	1	1
Abflußrohr 1,5 Meter	1	1	1
Verbindungsstücke	1	1	1
Steckscheiben für die Reinigung	2	3	4
Dos.und Andrücker	1	1	1
Gebrauchsanweisung	1	1	1
Burste	1	1	1

2.3. Elektrische Sicherheten

Die Maschinen sind mit folgenden Schutzvorrichtungen ausgestattet:

● Die Teile der Maschine, die heiß werden können und der Dampf- und Heißwassererzeuger sind von einer Schutzverkleidung umgeben;
● Die Ablage zur Erwärmung der Kaffeetassen ist mit einer Auffangwanne für vergossene Flüssigkeiten ausgestattet;
- Die Arbeitsfläche hat eine Gitter mit einem darunterliegenden Behälter zum Auffangen der Flüssigkeiten;
- Überlaufventil auf der hydraulischen Anlage und Überdruckventil auf dem Heizkessel gegen einen eventuellen Überdruck;
- Rückschlagventil auf der hydraulischen Anlage um eine eventuellen Rückführung in die Zufuhrnetz zu vermeiden.

3. TECHNISCHE DATEN

3.1. Außenmaße und Gewicht (Abb.5)

2.4. Elektrische Schutzvorrichtungen

Die Maschinen sind mit folgenden elektrischeb Schutzvorrichtungen ausgestattet:

● Die Drucktasten der Tastatur SDE funktionieren mit Niederspannung 12 Volt;
- Überhitzungsschutz für den Motor der Pumpe;
- Thermoelement zur Kontrolle bei Gasmangel, Thermostat zur Kontrolle des Thermoelements, der die Gaszufuhr automatisch stoppt;
● Schutzschalter für die Widerstände.
- Elektronische Sicherheitsvorrichtungen.

2.5. Geräuschpegel

Während dem Betrieb der Maschine wird normalerweise der Geräuschpegel von 70dB(A) nicht überschritten.

2.6. Vibrationen

Die Maschinen sind auf der Unterseite mit schwingungsdämpfenden Gummifüßen ausgerüstet. Bei normalen Arbeitsbedingungen erzeugen die Maschinen keine schädlichen Vibrationen für Bediener und Umwelt.

2 GRUPPE 3 GRUPPE 4 GRUPPE

A mm	780 1020 1260
B mm	700 940 1180
C mm	540 540	540
D mm	470 470	470
H mm	530 530	530
Kesselkapazität lt.	11	16	22
Gewicht Maschine kg	76	94	112
Wassereingang	3/8"	3/8" 3/8"
Abfluß ∅mm	14	14	14
Verpackung
Volumen m^3	0,44 0,55 0,67
Ausmaß L x P x H mm	910x670x720	1150x670x720	1390x670x720
Bruttogewicht kg	91	111	134

Zum Anschluß der Maschine die Angaben des Datenschildes auf der Maschine beachten Abb. 1.

Bei den Maschinen, die über eine Gasanschluß verfügen, wird bereits ein Set Standard-Verbindungs-stücke mitgeliefert, in denen folgende Anschlüsse möglich sind:

• mit einem direkten unbiegsamen Rohr;
• mit einem Kupferrohr und zweikegelig;
• mit einem Gummischlauch.

Der Gasanschluß muß gemäß den am Installationsort gültigen Sicherheitsvorschriften ausgeführt werden.

4. GEBRAUCH

Die Maschinen sind eigens zur Vorbereitung von Espresso-Kaffee und warmen Getränken (Tee, Capuccino, usw.) entwickelt und hergestellt worden. Jeder andere Einsatz ist ungeeignet und demnach gefährlich.

Der Hersteller übernimmt für eventuelle Schäden, die durch ungeeigneten, falschen oder unvernünftigen Gebrauch hervorgerufen worden sind, keinerlei Verantwortung.

Der Benutzer sollte für den Gebrauch und die Wartung immer den Anweisungen dieser Gebrauchsanweisung folgen. Bei Zweifeln oder Störungen, die Maschine sofort ausschalten, nicht versuchen den Schaden selbst zu beheben und sich direkt an ausgebildetes Fachpersonal wenden.

Der Benutzer darf nicht:

• die Ausgabefilter und andere heiße Stellen mit den Händen anfassen;
• Flüssigkeitsbehälter auf die Maschine stellen;
  ● die Hände während des Gebrauchs unter die Ausgabefilter halten;
• die Maschine mit eingestöpseltem Netzstecker reparieren oder transportieren;
• die Maschine mit einem direkten Wasser- oder Druckstrahl reinigen;
  ● die Maschine ganz oder teilweise ins Wasser tauchen;
• die Maschine betätigen, wenn das Speisekabel defekt ist;
• die Maschine mit nassen oder feuchten Händen oder Füßen berühren;
  ● die Maschine in Anwesenheit von Kindern betätigen;
• Kindern oder unbefähigten Personen den Gebrauch der Maschine erlauben;
  ● die Gitter zur Ansaugung oder Verteilung der Wärme mit Tüchern oder anderem verstopfen;
  ● Maschine zu benützen, wenn diese ausserhalb des Ausgabebereiches nass oder sehr feucht ist.

4.1. Unzweckmäßiger Gebrauch

Die Maschine darf nur für den Gebrauch eingesetzt werden, für den sie ausdrücklich entworfen worden ist. In den Filterträger nur gemahlenen Kaffee füllen, da dieser sonst beschädigt werden könnte.

Der Hersteller übernimmt für eventuelle Schäden, die durch ungeeigneten, falschen oder unvernünftigen Gebrauch durch nicht informierte Bediener hervorgerufen worden sind, keinerlei Verantwortung.

5. TRANSPORT

5.1. Verpackung

Die Maschine wird in einer einzigen Verpackung aus robustem Karton mit internen Verstärkungseinlagen geliefert. Auf der Verpackung befinden sich die üblichen Symbole, die während des Transports und der Lagerung des Kartons beachtet werden müssen.

Während des Transports den Karton immer in vertikaler Position belassen, nicht umkehren oder auf die Seite legen. Den Karton mit Vorsicht handhaben, Stöße und Wettereinflüsse vermeiden.

5.2. Kontrolle am Maschinenempfang

Kontrollieren Sie, daß die erhaltene Maschine mit der auf den Lieferdokumenten angegebenen Maschine und eventuellem Zubehör übereinstimmt.

Überprüfen Sie, daß die Maschine während des Transports unbeschädigt geblieben ist. Andernfalls setzen Sie sich umgehend mit dem Spediteur oder unserem Kundendienstbüro in Verbindung.

Die Verpackungselemente (Plastiksäcke, Schaumpolystyrol, Nagel, Kartons, usw.) dürfen Kindern nicht zugänglich gemacht werden, da sie eine potentielle Gefahr darstellen. Der Umwelt zuliebe bitte kein Verpackungselemente in der Natur liegen-lassen und diese ordnungsgemäß entsorgen.

6. INSTALLATION

Die Maschine darf nur an einem Ort installiert werden, an dem die Maschine von qualifiziertem Personal angewendet und gewartet wird.

Maschinen sind mit höhenverstellbaren Füsschen ausgestattet.

Die Auflagefläche muss eben, trocken, glatt, robust, stabil und entsprechend hoch sein, damit der Warmhalter für die Tassen mindestens 150 cm über dem Boden liegt. Die Maschine darf nicht mit Wasserstrahlen gereinigt werden und auch nicht an einem Platz aufgestellt werden, an dem mit Wasserstrahlen gearbeitet wird.

Zur Gewährleistung eines normalen Betriebs, muss der Automat in Räumlichkeiten aufgestellt werden, deren Temperaturbereich +5°C ÷ +32°C umfasst und die Feuchtigkeit nicht 70% überschreitet.

Es ist nicht notwendig die Maschine zu befestigen noch andere Maßnahmen zur Einschränkung der Vibrationen zu treffen.

Es ist ratsam um die Maschine genug Freiraum zur einfacheren Bedienung und für Wartungsarbeiten zu belassen.

Wenn die Maschine naß oder feucht sein sollte, diese nicht aufstellen und in Betrieb nehmen bis diese nicht vollständig getrocknet ist. Vor Inbetriebnahme ist es jedoch notwendig, die Maschine von einer Kunden-dienststelle auf eventuelle Schäden an elektrischen Bestandteilen überprüfen zu lassen.

In der Nähe der Maschine einen Platz für die Dosierkaffeemühle vorsehen (siehe entsprechende Dokumentation).

Normalerweise sind die Maschinen mit einem Wasserenthärter des Typs DP2 oder DP4 ausgestattet, welcher durch den Installateur gemäß den gültigen Vorschriften angeschlossen werden muß. Bei Montage eines anderen Wasserenthärters, beachten Sie die Dokumentation des gewählten Produkts. Lassen Sie sich durch den Installateur auch eine Schublade für das verbrauchte Kaffeepulver installieren.

6.1. Anschlüsse, die durch den Kunden vorgesehen werden müssen

Die elektrischen Anschlüsse müssen unter voller Einhaltung aller regionalen, staatlichen oder lokalen Vorschriften ausschliesslich von Fachpersonal vorgenommen werden.

6.1.1. Wasser- und Gasanschluß Abb.6

Die Anschlüsse müssen in der Nähe der Maschine vorgesehen werden.

• Das Wasserabflußrohr 1 muß einen minimalen inneren Durchmesser von 30 mm aufweisen und mit einem kontrollierbarem Siphon haben.
• Das Wasserzufuhrrohr 2 muß mit einem 3/8" G Abstellhahn und einem Rücklaufventil ausgestattet sein.
  ● Das Gaszufuhrrohr 3 sollte ebenfalls einen Abstellhahn aufweisen.

Kontrollieren, dass der Versorgungsdruck 6,5 bar nicht übersteigt, ggf. einen Druckreduzierer einfügen.

Die Maschinen mit einer Gasheizung müssen gemäß den am Installationsort gültigen Vorschriften installiert werden.

6.1.2. Elektrischer Anschluß

Die Maschine wird vorgeschriftsmässig nach den Elektronormen anschlussbereit geliefert.

Bevor die Maschine an das Stromnetz geschlossen wird, überprüfen Sie, dass die Daten auf dem Kennschild mit denen des Netzanschluss übereinstimmen.

Das elektrische Stromkabel muss direkt an einen vorhandenen normengerechten Schalter geschlossen werden. Kontrollieren Sie, dass ein leistungsstarker und den Normen entsprechender Erdleiter vorhanden ist.

Die Erdverbindung und falls vorgesehen der Entladungsschutz müssen ebenfalls den Normen entsprechen.

Für das Stromnetz muss ein normengerechtes Kabel mit Schutzleiter (Erdung) verwendet werden.

Bei Drehstrom-Speisung muss ein Dreileiter-Kabel (Dreiphasen + Sternpunkt + Erde) verwendet werden. Bei Einphasen-Speisung ein Dreileiter-Kabel (Phase + Sternpunkt + Erde).

In beiden Fällen muss wie auf dem Maschinenschild steht (Bild 1), vor dem Stromkabel ein automatischer Fehlerstrom-Schutzschalter 4 (Bild 6) komplett mit Magnetauslösern vorgesehen sein (Bild 1). Die Kontakte müssen mindestens eine Öffnung von 3 mm oder mehr und einen Fehlstromschutz haben.

Wichtig ist, dass jede Maschine mit den entsprechenden Sicherheitsvorrichtungen ausgerüstet ist.

ACHTUNG

Sollte das Stromkabel beschädigt sein, müssen die Baufirma oder deren Technischer Wartungsdienst oder auf jedem Fall ein Fachelektriker dieses unverzüglich auswechseln, damit jedes Risiko ausgeschlossen wird.

6.2. Vorbereitungsarbeiten (Abb.7)

ANSCHLUß MIT

POTENTIALAUSGLEICHSLER

Dieses Gerät ist unter dem Untergestell mit einer Anschlußklemme versehen, die mit einem externen Potentialausgleichsleiter zu verbinden ist. Nach der Installation MUSS der Anschluß wie folg vorgenommen werden.

Einen Leiter verwenden, dessen Nennquerschnitt den einschlägigen Bestimmungen entspricht.

6.3. Anschluß

- Das Gerät auf der dafür vorgesehenen horizontalen Oberfläche installieren.

Bevor die jeweiligen Anschlüsse vorgenommen werden, die Rohre der Wasserversorgung reinigen:

• Den Wasserhahn des Versorgungsnetzes öffnen und das Wasser einige Minuten lang fließen lassen.
  ● Die Rohre für Wasserzufuhr- und -abfluß anschließen.
  ● Den Stecker in die Steckdose stecken.
  ● Die Gasleitung anschließen

Die Wasserrohre der Maschine gut spülen:

• Den Wasserhahn des Versorgungsnetzes ganz öffnen;
• Hauptschalter 1 betätigen (Abb.8); abwarten, daß sich der Boiler bis zum eingestellten Füllstand füllt.
• Schalter für Brühkesselwiderstand 2 betätigen (Abb.8), um die Erwärmung des Wassers im Boiler zu starten.
• Alle Baugruppen so betätigen, daß über etwa eine Minute Wasser abgelassen wird; den Vorgang noch zweimal wiederholen.
• Etwa eine Minute lang Dampf über die Dampflanzen ausströmen lassen.
• Etwa eine Minute lang warmes Wasser ablassen; den Vorgang noch zweimal wiederholen.
  ● Die Schalter 1 und 2 ausschalten.
  ● Das im Boiler enthaltene Wasser entleeren. Siehe Punkt 10.3

ACHTUNG

Wird die Maschine über mehr als 24 Stunden nicht benutzt, vor dem Beginn der Arbeiten eine Spülung der inneren Bauteile vornehmen und die vorstehend beschriebenen Arbeitsgänge wiederholen.

7. FUNKTION

7.1. Bedienung (Abb.8)

1 Hauptschalter

Wählschalter mit 2 Positionen mit Kontrollampe durch das Einschalten (die Kontrollampe leuchtet) wird die Maschine mit Strom versorgt (mit Ausnahme des Boilers) und die Befüllpumpe des Boilers ein.

2 Schalter für Brühkesselwiderstand

Wählschalter mit 2 Positionen mit Kontrollampe Bei Betätigung des Schalters (schaltet sich Led ein) und es erfolgt Stromzufuhr zum Widerstand (für Brühkesselwasser).

3 Kaffeeausgabeschalter.(mod. S)

Wählschalter mit 2 Positionen:

Bei eingeschaltetem Schalter, wird der Kaffee augegeben.

Bei ausgeschaltetem Schalter, wird die Kaffeeausgabe unterbrochen.

4 Steuerhebel für die Brühgruppe (Mod. RE)

Für die Kaffeeausgabe, drücken Sie den Hebel nach unten. Für die Beendigung der Ausgabe, drücken Sie den Hebel wieder in die Ausgangsstellung nach oben.

5 Elektronische Tastatur für die Kaffeeausgabe (Mod. SDE)

Tastatur mit 5 Tasten für jede Ausgabegruppe (max. 4) und 5 Anzeigelampen, aufgeteilt in:

4 (A-B-C-D) Tasten mit Startfunktion für die programmierte Dosis und Stop Dosis

1 (E) Funktionstaste für:

- Stop jede Dosis

- Start kontinuierlich

- Beginn der Programmierung für die Automatisierung der Dosis, dabei die Taste ungefähr 8 Sekunden gedrückt halten.(Wenn die Funktion is eingeschaltet ist)

Immer wenn ein Kaffe gebrüht wird, bleibt die Anzeigelampe der relativen Taste eingeschaltet.

Während der Programmierung blinkt die Anzeigelampe der 5. Taste sehr schnell.

Wird die Dosis falsch ausgegeben oder ist der volumetrische Zähler beschädigt, leuchtet die Anzeigelampe der gedrückten Taste auf und die Dosis wird nach Zeit ausgegeben.

6 Tastatur für Heißwasser und Warmhalter für Tassen (Mod.S-RE)

6.1 Schalter für die Warmhalter für Tassen mit zwei Stellungen:

Bei eingeschaltetem Schalter, leuchtet die Anzeigelampe auf und der Widerstand für den Warmhalter wird eingeschaltet.

Bei ausgeschaltetem Schalter erlischt die Anzeigelampe und der Widerstand wird abgeschaltet.

6.2 Schalter Heißwasser (thermoregulierte) mit zwei Stellungen:

Bei eingeschaltetem Schalter leuchtet die Anzeigelampe auf und das thermoregulierte Heißwasser wird ausgegeben.

Bei ausgeschaltetem Schalter erlischt die Anzei-

gelampe und die Wasserausgabe wird abgebrochen.

6.3 Heißwasser-Schalter (direkte Entnahme aus dem Kessel) mit zwei Stellungen:

Bei eingeschaltetem Schalter leuchtet die Anzeigelampe auf und das heiße Wasser wird direkt aus dem Heißwasserkessel entnommen.

Bei ausgeschaltetem Schalter erlischt die Anzeigelampe und die Wasserausgabe wird abgebrochen.

7 Funktionstasten und Heißwasser (Mod.SDE)

Tastatur mit 5 Tasten und 5 Anzeigelampen mit folgenden Funktionen:

1 Taste für Warmhalter für Tassen (7.1)

2 Tasten für die Ausgabe von heißem Wasser (7.2 - 7.3)

1 Taste Dampfabgabe mit Temperaturkontrolle (7.4)

1 Dampfausgabe mit Temperatur- und Emulsionskontrolle (7.5)

7.1 Warmhalter für Tassen

Beim Drücken dieser Taste erscheint auf dem Display die Einstellung der Leistung des Widerstands, aufgeteilt in 4 Schritten (aus – Minimum – mittel – Maximum).

Wird die Taste innerhalb von 2 Sekunden wieder gedrückt, geht die Einstellung der Leistung zum nächsten Schritt über.

Ist der Widerstand für den Warmhalter für Tassen eingeschaltet (aus – Minimum – mittel – Maximum), ist auch die dazugehörige Anzeigelampe eingeschaltet.

7.2 Beim Drücken der Taste wird das thermoregulierte Wasser solange ausgegeben, wie es vorprogrammiert wurde oder bis die Taste wieder gedrückt wird. Während dieser Ausgabe ist die Pumpe eingeschaltet.

7.3 Beim Drücken der Taste wird das Wasser direkt aus dem Heißwasserkessel entnommen und solange ausgegeben, wie es vorprogrammiert wurde oder bis die Taste wieder gedrückt wird.

Werden diese Tasten 2 Sekunden lang gedrückt, wird die Ausgabe kontinuierlich und hält erst bei neuem Drücken auf die Tasten an.

Die Ausgabe wird jedoch automatisch nach 30 und 60 Sekunden abgebrochen.

7.4 Dampf TSC (Optional)

Wird diese Taste gedrückt, wird die Ausgabe des Dampfes angeregt, bis die programmierte Temperatur erreicht ist oder bis wieder auf die Taste gedrückt wird.

7.5 Dampfemulsion TSC (Optional)

Durch Drücken auf die Taste werden die Elektroventile für die Dampfausgabe und die Emulsion stimuliert, bis die Temperatur und die programmierte Cremeschicht erreicht sind oder bis die Taste erneut gedrückt wird.

Dampf TS (Optional)

Wird diese Taste gedrückt, wird die Ausgabe des Dampfes angeregt, bis die programmierte Temperatur erreicht ist oder bis wieder auf die Taste gedrückt wird.

Sicherheiten

Die Ausgaben kann nicht erfolgen, wenn die Maschine wenigstens nicht einmal den richtigen Druck die Betriebstemperatur erreicht hat und ebenfalls nicht, wenn der Druck des Kessels zu tief abfällt.

8 Dampfhahn.

Absperrhahn: zum Öffnen gegen den Uhrzeigersinn und zum Schließen im Uhrzeigersinn drehen.

9 Zusätzlicher manueller Wassereinlass-Schalter unter der Abflusswanne..

Solange diese Taste gedrückt wird füllt sich der Heizkessel mit Wasser.

10 Absperrhahn Gaszufuhr mit Ventil (Modelle mit Gasheizung).

Geöffnet: vertikale Position;

Geschlossen: im Uhrzeigersinn um 90° drehen.

11 Piezoelektrischer Druckknopf (Modelle mit Gasheizung)

Federknopf: diesen ganz eindrücken um den Funken auszulösen, der das Gas entzündet.

7.2. Kontrollinstrumente (Abb.8)

12 Manometer mit einer beweglichen Nadel auf einem Quadranten mit einer doppelten Rundskala. Visuelle Kontrolle des Drucks im Heizkessel (Manometer rechts) und der Pumpe (Manometer links).

13 Niveauanzeiger mit Angabe von Minimum und Maximum.

Visuelle Kontrolle des Wasserniveaus im Heizkes- sel.

14 Kontrollfenster (Modelle mit Gasheizung).

Visuelle Kontrolle über das Anzünden und Funktionieren der Flamme des Gasbrenners.

7.3. Inbetriebnahme

● Den Wasserzufuhrhahn 2 Abb.6 öffnen;
- Den Hauptschalter 1 gegen den Uhrzeigersinn auf; die Pumpe wird aktiviert und der Heizkessel gefüllt;
- Wenn der Füllstand erreicht ist, schaltet die Pumpe Den Hauptschalter 2, um die Wassererhitzung im Boiler einzuschalten.

Anschließend alle einzelnen Gruppen betätigen, bis an diesen jeweils Wasser austritt.

- Abwarten bis der richtige Betriebsdruck erreicht wird, d.h. wenn die Maschine ihr thermisches Gleichgewicht erreicht hat.

Modelle mit Gasherzung (Abb.8)

● Den Wasserzufuhrhahn 2 Abb.6 öffnen;
● Den Gashahn 3 in Abb.6 öffnen;
- Den Hauptschalter 1 gegen den Uhrzeigersinn auf; die Pumpe wird aktiviert und der Heizkessel gefüllt;
- Wenn das Wasserniveau erreicht ist wird die Pumpe disaktiviert. Den Schalter 2 Drücken.
- Den Gashahn 10 in die vertikale Position drehen, wobei der eingebaute Knopf gedrückt bleiben muß. Gleichzeitig den piezoelektrischen Druckknopf 11 mehrmals drücken bis der Funken das Gas entflammt (diesen Vorgang über das Fenster 14 verfolgen). Den Knopf des Gashahns 10 ungefähr 30 Sekunden gedrückt halten damit die Flamme anbleibt. Wenn die Flamme ausgeht, muß der Vorgang wiederholt werden.

Wenn die Flamme nicht angeht, keine weiteren Versuche unternehmen und den Gashahn mit einer Drehung um 90° im Uhrzeigersinn schließen.

- Abwarten bis der richtige Betriebsdruck erreicht wird, d.h. wenn die Maschine ihr thermisches Gleichgewicht erreicht hat

8. GEBRAUCH

Alle Maschinen sind mit einem Tassenwärmer ausgestattet, auf dem die Tassen gelagert und vorgewärmt werden.

Gut vorgewärmte Tassen sind die beste Gewähr für einen warmen und cremigen Kaffee.

8.1. Zubereitung von Kaffee

• Den Filterträger von der Brühgruppe aushaken und auf die betreffende Schublade klopfen, um die Kaffeesätze aus dem Filter zu entleeren (aufpassen, daß der Filter nicht beschädigt wird);
• Je nach Bedarf einen Filter für 1 oder 2 Kaffees verwenden;
• Den Filter mit der vorgesehenen gemahlenen Kaffeemenge füllen und mit dem Stampfer glattdrücken;
• Eventuell zurückgebliebenes Kaffeepulver vom Filterrand entfernen;

Auf dem Filterrand zurückgebliebenes Kaffee-pulver beeinträchtigt das perfekte Schließen zwischen Dichtung und Filter und kann zu Wasser- oder Kaffeesatz- verlust führen.

• Den Filterträger in der Brühgruppe fest einhaken; Die Tassen unter die Auslauftüllen stellen und die Ausgabe über die Tasten 3 - 4 oder 5, je nach Modell, Abb.9 aktivieren;
• Nach Beendigung der Kaffeebrühung muß der Filterträger bis zur neuen Betätigung an der Brühgruppe angeschlossen bleiben.

Während der Ausgabe besonders auf die warmen Bestandteile der Maschine, wie Brühgruppen, Heißwasser- und Dampfauslau-flanzen achten. Um Verletzungen zu vermeiden, nie die Hände unter den Brühgruppen und Lanzen lassen, wenn die Maschine in Betrieb ist.

Für einen guten Kaffee ist es wichtig, daß die Mahleinstellung einer Kaffeebrühung zwischen 25-30 Sekunden entspricht. Bei zu großer Mahlung werden helle und leichtere Kaffees mit wenig Creme ausgegeben, während starke und dunkle Kaffees ohne Creme mit einer feineren Mahlung zubereitet werden. Einen wohlschmeckenden Kaffee erhalten Sie mit der richtigen Dosierung (ca. 6 gr.) von gleichmäßig und frisch gemahlenen Kaffeebohnen (dazu ist eine Kaffeemühle mit scharfen Mühlsteinen erforderlich). Frisch gemahlener Kaffee ist eine grundsätzliche Bedingung für einen guten Kaffee, denn die Bohnen verlieren schnell ihr Aroma und werden ranzig. Deshalb nur die benötigte Menge Kaffeebohnen mahlen.

8.2. Zubereitung von Cappuccino Abb.9

• Mit Espresso-Kaffee eine Tasse Cappuccino zubereiten.
• Verwenden Sie einen hohes und schmales Gefäß und füllen Sie es bis zur Hälfte mit Milch;
  ● Das Gefäß unter die Lanze halten und zwar so, daß die Spritzdüse den Gefäßboden berührt;
• Den Dampfhahn öffnen und das Gefäß niedriger halten und so neigen, daß sich die Spritzdüse direkt unter der Milchoberfläche befindet.
• Nun muss der Behälter fortwährend nach unten und oben bewegt werden, so dass die Spritzdüse abwechselnd von der Oberfläche in die Milch taucht und somit die Emulsion entsteht.
• Den Aufschäumhahn schließen und Milch in die Tasse geben.

Nach Beendigung die Auslauflanze mit einem sauberen Schwamm oder Tuch reinigen um das Antrocknen von Milchresten zu vermeiden. Vorsicht, die Lanze ist heiß und kann Verbrennungen verursachen.

8.3. Zubereitung von warmen Getränken

● Die Dampfauslauflanze in das zu erwärmende Getränk eintauchen;
- Den Dampfhahn 8 Abb.8 stufenweise öffnen; der brodelnde Dampf erwärmt die Flüssigkeit und bringt sie auf die gewünschte Temperatur;
- Dem Dampfhahn schließen, wenn die gewünschte - Temperatur erreicht ist.

Nach Beendigung die Auslauflanze mit einem sauberen Schwamm oder Tuch reinigen um das Antrocknen von Milchresten zu vermeiden. Vorsicht, die Lanze ist heiß und kann Verbrennungen verursachen.

8.4. Zubereitung von Tee, Kamillentee, usw.

• Das Gefäß unter die Wasserauslaufanze halten, die Wasserausgabetaste gemäß dem Modell Abb. 8 drücken. Wenn die gewünschte Wassermenge erreicht ist, den Schalter ausmachen;
  ● Das gewünschte Produkt hinzufügen.

Versionen SDE

Bei diesen Modellen wird das Wasser bereits in bestimmten Mengen ausgegeben (siehe Einstellung Heißwassermenge unter Paragraph 9). Um heißes Wasser in gewünschter Dosis zu erhalten wie folgt vorgehen:

• Die Ausgabetaste 7.3 Abb.8 mindestens 4 Sekunden lang gedrückt halten und die Drucktaste dann loslassen; die Maschine gibt ununterbrochen Wasser aus (Dauerbrühung).
• Wenn die gewünschte Wassermenge erreicht ist, erneut auf den Drucktaste drücken um die Ausgabe zu stoppen.

Bei der automatischen Ausgabe von dosiertem heißen Wasser kann die Ausgabe immer durch Druck auf die Drucktaste 7.3 unterbrochen werden. Bei enthärtetem Wasser erhalten die Getränke gewöhnlich eine dunklere Färbung; wünscht man eine hellere Färbung, frisches nicht enthärtetes Wasser vom Wassernetz entnehmen und dies wie unter Punkt 8.3. beschrieben erwärmen.

8.5. Maschine mit Automatiksystem TSC -TS (Abb.8) (nur Mod.SDE)

8.5.1 Milch oder ein Getränk aufwärmen (TSC-TS)

● Die Lanze in das Getränk eintauchen.
● Die Taste 7.4 auf der Funktionstastatur (Abb.8) drücken.
- Auf dem Display wird die Temperatur des Getränks angezeigt.
● Die Taste 7.4 erneut drücken, wenn das Aufwärmen der gewünschten Temperatur gestoppt werden soll.
- Abwarten, bis die Ausgabe automatisch bei der programmierten Temperatur anhält.

8.5.2. Geschäumte Milch zubereiten (TSC-TS)

• Die Lanze in ein Gefäß mit mindestens 250 cm³ Milch eintauchen (die Sonde muss mindestens 3 cm eingetaucht sein) Um optimale Resultate zu erzielen, ist die Milch bei Aufbewahrungstemperatur (≤ 5°C) zu verwenden.
  ● Die Taste 7,5 auf der Funktionstastatur (Abb.8) drücken.
• Auf dem Display wird die Temperatur der Milch angezeigt.
  ● Die Taste 7,5 erneut drücken, wenn bei gewünschter Temperatur und Emulsionsstand gestoppt werden soll.
  ● Abwarten, bis die Ausgabe automatisch bei der programmierten Temperatur und Cremestand anhält.

9. EINSTELLUNGEN UND ABMESSEN DER DOSIERUNGEN

9.1. Modelle SDE

Bei den Modellen mit elektronischer Kontrolle kann die Kaffee- und Wasserausgabe-menge eingestellt werden.(Wenn die Funktion is eingeschaltet ist)

9.1.1. Dosiereinstellungen

kann die Einstellung der Ausgabemenge von Kaffee und Heißwasser über die Kaffeetasten oder Heißwassertasten ausgeführt werden.

1 Die Taste E einer beliebigen Tastatur ungefähr 8-10 Sekunden gedrückt halten bis die Heißwasserausgabe der Brühgruppe beendet ist und die Kontrollampe für die Dauerausgabe der ersten Tastatur links anfängt zu blinken;
2 Für eine genaue Einstellung der Kaffeemenge, müssen 1 oder 2 Kaffee vorbereitet werden;
3 Den Filterträger (mit dem gemahlenen Kaffee) unter die linke Brühgruppe stellen und die Tasse unter das Kaffeeauslaufrohr;
4 Die gewünschte Taste drücken (z.B. Taste A für eine kleine Tasse);
5 Wenn die gewünschte Kaffeemenge ausgegeben ist, die Stop-Taste A drücken. Die Ausgabe wird unterbrochen und der Mikroprozessor speichert die gewählte Dosis;

6 Erneut die Taste E betätigen, die Kontrollampe erlischt und die Maschine wird die gewählte Dosis in ihrem Speicher beibehalten;
7 Die korrekte Programmierung durch die Vorbereitung eines Kaffees überprüfen.

Wenn noch weitere Dosen (A-B-C-D) abgeändert werden müssen, bei Punkt 5 angekommen, die Vorgänge 3-4-5 für jede Dosis jeweils wiederholen, wobei immer ein neuer Kaffee vorbereitet werden muß. Dann den Punkt 6 ausführen und zum Schluß, wie unter Punkt 7 beschrieben, alle abgeänderten Dosen überprüfen.

Wenn keine Abänderungen der bereits eingestellten Dosen vorgenommen werden müssen, kann die Programmierung als abgeschlossen betrachtet werden. Wenn man hingegen die Dosierung einer anderen Brühgruppe abändern möchte (1-2-3-4 Dosen) wie unter Punkten 1-7 beschrieben vorgehen, jedoch nur die Tastatur der dazugehörigen Brühgruppe betätigen.

9.1.2. Einstellung der Heißwasser-Menge

Wie folgt vorgehen:

1 Die Taste E einer beliebigen Tastatur ungefähr 8-10 Sekunden gedrückt halten bis die Heiß-wasserausgabe der Brühgruppe beendet ist und die Kontrollampe für die Dauerausgabe der ersten Tastatur links anfängt zu blinken. Die Maschine ist nun bereit die Abänderung auszuführen.
2 Die Tasse oder das Gefäß unter das Wasserauslaufrohr halten 17 (Abb.3).
3 Die Ausgabetaste 7.2 betätigen.
4 Wenn die gewünschte Menge ausgegeben ist, erneut die Taste 7.2 drücken. Die Ausgabe wird unterbrochen und der Mikroprozessor speichert neu gewählte Dosis.

- Für die Einstellung der Wassermenge für die Auslasslanze 4 (Abb. 3), mit der Taste 5 die selben Vorgehensweise wiederholen.

5 Wenn der Vorgang beendet ist, die Taste E betätigen, die Kontrollampe erlischt und die Maschine wird die gewählte Dosis in ihrem Speicher beibehalten.

6 Die korrekte Programmierung durch die Ausgabe von dosiertem heißen Wasser überprüfen.

ACHTUNG!

Wenn keine Abänderungen der bereits eingestellten Dosis vorgenommen werden muß, wie folgt vorgehen:

● Die Heißwasser-Ausgabetaste 7.2 oder 7.3 mindestens 4 Sekunden lang gedrückt halten; beim Loslassen der Taste gibt die Maschine ununterbrochen Wasser aus (Dauerbrühung);
- Um die Ausgabe manuell zu unterbrechen, erneut die Taste 7.2 oder 7.3 drücken wenn die gewünschte Dosis erreicht ist.

Wenn man die Ausgabe von dosiertem heißen Wasser unterbrechen möchte, die Taste 7.2 oder 7.3 drücken.

9.2. Programmier (Mod.SDE)

Programmiertastatur

Sie setzt sich aus 4 Tasten mit den folgenden Funktionen zusammen:

• Taste mit Zeichen “+” um zum höheren Grad des Menüs der Programmierung überzugehen oder um die Mengen zu erhöhen
• Taste mit Zeichen "-" um zum nächsten niedrigeren Grad des Menüs der Programmierung überzugehen oder um die Mengen zu verringern
• Taste mit Zeichen "enter" mit ihr erreicht man das Menü Programmieren oder man bestätigt damit eine Eingabe
• Taste mit Zeichen "esc" mit ihr verlässt man ein Menü oder verlässt die Programmierung

Drückt man die Tasten "+" und "-" ungefähr 2 Sekunden lang, erreicht man das Programmierungsmenü "Barman": mit folgenden Untermenüs:

Sprache

• Regenerierung Reset
• Beep
• Uhr

- Einstellung der Uhr

- Format DÄTUM - UHRZEIT

• Uhrzeit Einstellung
• Automatisches Einschalten

• Auswahl Zeller

• Gruppe Kaffee 1

• Gruppe Kaffee 2
• Gruppe Kaffee 3
• Gruppe Kaffee 4
• Gruppe Wasser
• Gruppe TSC
• Gesamtanzahl Zähler
• Reset Zähler

Um von einem Menü zum anderen gelangen, die Tasten "+" oder "−", drücken; um in ein Menü zu gelangen, die Taste "enter" drücken und um es zu verlassen "esc" drücken.

Beim Eintreten in ein Menü blinkt der zu ändernde Wert auf, und mit den Tasten "+" oder "-" können die Veränderungen vorgenommen werden.

9.2.1. Display Auswahl der Sprache

Menü für die Auswahl der Sprache, die für die Anzeigen auf dem Display angewendet wird. Folgende Sprachen können gewählt werden: Italienisch - Englisch - Spanisch - Französisch

- Deutsch - Portugiesisch

Wird eine Änderung durchgeführt, muss sie mit der Taste "enter" vor Verlassen des Untermenüs bestätigt werden; wird hingegen "esc" gedrückt, bleibt die vorherige Einstellung erhalten.

Ist die Funktion aktiviert, kann man mit den Tasten "+" und "-" zwischen "Reset ausführen" N (nein) oder J (ja) wählen. Mit der Taste "Enter" bestätigen.

9.2.3. Beep auf den Tasten

Es ist möglich einen Tastenton für jede der Tasten einuzschalten.

Untermenü für die Einstellung von Datum und Uhrzeit und für den Modus (24 Stunden oder 12 Stunden für die Zeit, Tag/Monat/Jahr für das Datum).

9.2.5. Uhrzeit Einstellung

Menü für die Einstellung der automatischen Ein- und Ausschaltzeiten der Maschine:

• Untermenü zum Einschalten dieser Funktion
• Untermenü um die Zeit der Einschaltung und die Betriebsstunden für jeden Tage der Woche einzugeben.

Für das temporäre Abschalten der Funktionen s. Par.

10.2.2.

9.2.6. Auswahl Zeller

Es werden die Zählungen für jede Kaffeegruppe, für die Gruppe Wasser, für die Gruppe TSC angezeigt und die Anzahl der Zähler und es wird gefragt, ob die Zähler wieder neu eingestellt werden sollen oder nicht.

Wenn die Ausgabenzählung eingeschaltet ist, werden die ausgegebenen Kaffee- und Wasserportionen gezählt und die 5. Taste des Kaffeebedienfelds funktioniert nur als Stop Dosis.

9.3. Anzeige Display

9.3.1. Phase der Aufheizung

Während der Aufheizungsphase wird die Meldung:

"Maschine nicht Ferting "

angezeigt, bis der eingestellte Druck erreicht ist. Außerdem werden folgende Nachrichten angezeigt:

"Bitte Entharte der Kalkstopper", wenn die Funktion aktiviert und die eingestellten Werte erreicht sind (diese Nachricht wird dann jede Stunde wiederholt, bis eine Neueinstellung vorgenommen wird).

"Bitte Entharte der Unterhaltungs Zeit". wenn die Funktion aktiviert und die eingestellten Werte erreicht sind (diese Nachricht wird dann jede Stunde wiederholt, bis eine Neueinstellung vorgenommen wird).

9.3.2. Maschinenzustand

Bei erreichter Temperatur/ erreichtem Druck bleiben Datum und Uhrzeit oder der Druck (20 Sek.) angezeigt, oder alternativ an zwei Stellen (10 Sek. jede, kann individuell angepasst werden). Während der Ausgabe wird angezeigt:

WASSER

KAFFEE

TS 56° C

Wenn eine der zwei Funktionen für die Zeitkontrolle der Dosis aktiviert ist, erscheint auf der Stelle mit dem Kaffeesymbol:

• Die Schrift GrX (X= N ^o der aktivierten Gruppe), blinkt während der Ausgabe
• unter GrX die Ausgabezeit, anschließend an die Ausgabe, 10 Sekunden lang.

WASSER

Gr1 Gr2 Gr3 Gr4 XX XX XX XX

TS 56° C

9.4. Funktionssicherheiten

Beim Einschalten wird der Wasservorrat im Kessel überprüft.

9.4.1. Ist der Wasserpegel jedoch nicht hoch genug, wird das Nachfüllen aktiviert, um den Wasserstand wieder herzustellen. Erfolgt dieses nicht in einer bestimmten Zeit, wird das Nachfüllen des Kessels abgebrochen und auf dem Display erscheint die Meldung "Kein Wasser".
9.4.2. Fällt die Wasserüberprüfung positiv aus, werden die Heizwiderstände des Kessels aktiviert. Wenn nach einer bestimmten Zeit der eingestellte Druck nicht erreicht wird, wird die elektrische Versorgung zu den Widerständen unterbrochen und auf den Display erscheint die Alarmmeldung "Kein Druck".

9.4.3. Greift die Sicherheitsvorrichtung ein, weil die Abgabe zu langsam erfolgt, muss die Anzeigelampe bezüglich der abgegeben Dosis bis zum Ende der Abgabe blinken.

Die Sicherheiten für den Kessel können wieder neu eingestellt werden, indem man die Maschine aus- und wieder einschaltet.

9.5. Warmhalter für Tassen

Drückt man auf die dementsprechende Taste erscheint auf dem Display folgenden Angabe:

Je nach den schwarzen Strichen wird die Leistung der Versorgung des Widerstands für den Warmhalter angezeigt.

(min - mittel - max - aus.)

Der Übergang von einer Stufe zur anderen wird im Kapitel 7.1 Seite17 über die Warmhalter-Schaltung erklärt.

9.6. Programmierung der Dosis

Während der Programmierung für die Automatisierung wird blinkend angezeigt 'Programmierung der Dosis'.

9.7. Schadenliste

G00 = CPU kontrollieren

G01 = Kein Wasser

G02 = Kein Druck

G03 = Heizkesselsonde in Kurzschluss

G04 = Heizkesselsonde unterbrochen

G05 = Anschluss IDS

G06 = Harzregeneration fehlt

G07 = Wartung nicht durchgeführt

G08 = Reinigung Kaffee unterbrochen

G09 = Reinigung TSC unterbrochen

10. WARTUNG

Wartungsarbeiten müssen bei ausgeschalteter und abgekühlter Maschine vorgenommen werden und der Stecker muß immer herausgezogen werden. Bestimmte Arbeiten können jedoch nur ausgeführt werden, wenn die Maschine in Betrieb ist.

Für die Säuberung der Maschine keine Metall- oder Schmirgelwerkzeuge wie Metallwolle, Metallbürsten, Nadeln, usw. und Reinigungsmittel verwenden, sondern nur einen feuchten Lappen oder Schwamm. Wo verlangt, sollten spezielle Reinigungsmittel für Kaffeemaschinen verwendet werden, die in Fachgeschäften erhältlich sind.

10.1. Tägliche Wartung (Abb.10)

Ein sauberes Tuch oder einen Schwamm (wenn möglich aus Leinen oder Baumwolle) verwenden.

● Das Gehäuse sorgfältig reinigen. Für die Reinigung der Edelstahlteile in Satinierrichtung wischen.
- Die Druck- und Heißwasserauslauflanzen reinigen, die Spritzdüsen überprüfen und eventuell von Wasserstein befreien (Bei der Reinigung die Spritz-düsen nicht verformen oder beschädigen).

• Die Sprühköpfe und die Dichtungen der Ausgabebaugruppen unter Verwendung der entsprechenden mitgelieferten Bürste reinigen.
• Die Filterhalterungen entfernen, der Filter und die Klammer zur Befestigung des Filters ausbauen, mit der Bürste die Verkrustungen aus Kaffee entfernen und alle Teile unter warmem Wasser spülen, um die Fettablagerungen zu lösen.

10.2. Wöchentliche Wartung

Die Maschine muß unter Druck stehen.

• Den Blindfilter auf den Filterträger montieren, einen Löffel Reinigungspulver für Kaffeemaschinen einfüllen und den Filterträger an die Brühgruppe anschließen, die gesäubert werden muß.
  ● Die Kaffeetaste der Brühgruppe drücken und das Wasser ca. 30 Sekunden.
• Die Ausgabe mehrfach aus- und wieder einschalten, bis klares Wasser aus dem Ablaßröhrchen der Gruppe ausfließt.
• Den Filterträger entfernen, den Blindfilter herausnehmen und einen normalen Filter montieren. Den Filterträger wieder an die Brühgruppe anschließen und die Ausgabe mehrmals unterbrechen und aktivieren um die Brühgruppe zu spülen.
• Einen Kaffee vorbereiten um einen eventuellen unangenehmen Beigeschmack zu verhindern.

Reinigung von Filtern und Duschen (Abb.11)

Diese Arbeit muß bei ausgeschalteter und abgekühlter Maschine vorgenommen werden

• Vier Beutel m. Waschpulver (Kodex 69000124) in einem Nirostastahlgefäss oder Kunststoff, Glas in einem Liter kochendem Wasser auflösen. WICHTIG IST, DASS DAS GEFÄSS NICHT AUS ALUMINIUM ODER EISEN IST.
• Filter ausbauen und mit dem Filterhaltern mindestens 10/20 Minuten (besser eine Nacht) in diese Lösung legen.
• Danach aus der Reinigungslösung entfernen und gut mit fließendem Wasser nachspülen.
• Das Tassenstützgitter 1 Abb.12 entfernen, die darunter liegende Wasserauffangschale herausnehmen und reinigen.
  ● Die Abflußwanne 4 Abb.14 kontrollieren und reinigen; den eventuellen Satzschlamm mit einem Teelöffel entfernen.

10.2.1 Reinigung der Brühgruppen

Ist die Modalität automatische Reinigung aktiviert, wird zur festgesetzten Zeit mit einer Nachricht auf dem Display angezeigt, dass die Reinigung der Brühgruppen durchzuführen ist. Um mit der Reinigung zu beginnen, die Taste "ENTER" gedrückt halten, bis auf dem Display folgende Nachricht erscheint:

REINIGUNG KAFFEE

Reinigung durchfuehren

Kaffee?

auf drucken

Wird die Taste "enter" innerhalb von 10 sec gedrückt, beginnt folgender Zyklus (wenn man dieses Menü nicht automatisch verlässt):

- auf dem Display erscheint:

REINIGUNG KAFFEE

Blindseib+Reiniger

einsetzen

auf drucken

- drückt man auf die Taste "Enter" beginnt der Zyklus und auf dem Display erscheint:

REINIGUNG KAFFEE

SPULVORGANG

Es werden zehn Zyklen durchgeführt, die sich wie folgt zusammensetzen:

- Beginn der Reinigung der Gruppen, 10 sec.

- 10 sec Pause

Nach 10 Umläufen erscheint auf dem Display:

REINIGUNG KAFFEE

Siebtraeger

herausnehmen

auf drucken

Drückt man die Taste "enter" erscheint auf dem Display:

ZWEITER SPULVORGANG

und es beginnen zwei Zyklen, die sich wie folgt zusammensetzen:

- Beginn der Spülung der Gruppen für 30 sec. - 30 sec. Pause

Taste "esc" 2 Sekunden lang gedrückt halten, gedrückt, wird die laufende Reinigung unterbrochen und man geht zur nächsten Phase über. Es wird empfohlen, den Spülzyklus immer ganz ablaufen zu lassen, um die Reste von Reinigungsmitteln zu entfernen.

N.B. Während der Reinigung und der Spülung werden die Gruppen abwechselnd aktiviert. Die Reinigung der Brühgruppen kann jedoch immer, wenn es nötig ist, nach der vorher angegebenen Vorgehensweise ausgeführt werden.

10.2.2 Reinigung TSC (Mod.DE)

Ist die automatische Reinigung aktiviert, wird zur festgesetzten Zeit über eine Meldung auf dem Display angezeigt, dass die Reinigung TSC durchzuführen ist.

Einen Behälter mit Wasser und Spülmittel für die Milchreinigung bereitstellen. Den Silikonschlauch in den Gummihalter einführen, die Düse entfernen und in den Behälter mit dem Spülmittel tauchen.

Die Lanze in einen Behälter mit mindestens einem halben Liter kaltem Wasser eintauchen.

Um mit der Reinigung zu beginnen, die Taste “-” (2° Taste) gedrückt halten, bis auf dem Display folgende Nachricht erscheint:

REINIGUNG TSC

Reinigung durchfuehren

TSC?

auf drucken

Wird die Taste "Enter" innerhalb von 10 sek. gedrückt, startet der folgende Zyklus (andernfalls verlässt man dieses Menü automatisch):

- auf dem Display erscheint:

REINIGUNG TSC

Spulmittel

vorbereiten

auf drucken

- Mit Drücken auf die Taste "Enter" startet der Zyklus und auf dem Display erscheint:

SPULVORGANG

und die beiden folgenden Ausgabezyklen werden durchgeführt:

- Start der Dampfausgabe 20 sek.

- 2 sek. Pause

Am Ende der zwei Zyklen erscheint auf dem Display:

REINIGUNG TSC

Wasser für Reinigung

vorbereiten, dann

auf drucken

Den Silikonschlauch zum Ausspülen in einen Behälter mit sauberem Wasser tauchen. Das Wasser des Behälters, in dem sich die Lanze befindet, mit kaltem und sauberem Wasser ersetzen.

Mit Drücken auf die Taste "Enter" erscheint auf dem Display:

ZWEITER SPULVORGANG

und die beiden folgenden Ausgabezyklen werden durchgeführt:

- Start Dampfausgabe 40 sec.

2 sek. Pause

Taste "esc" 2 Sekunden lang gedrückt halten, gedrückt, wird die laufende Reinigung unterbrochen und man geht zur nächsten Phase über.

Es wird empfohlen, den Spülzyklus immer ganz ablaufen zu lassen, um die Reste von Reinigungsmitteln zu entfernen.

Die Spülphasen können nicht verhindert werden. Die Reinigung des TSC kann jedoch immer, wenn es nötig ist, nach der vorher angegebenen Vorgehensweise vorgenommen werden.

Wenn das Wasser, in dem sich die Lanze befindet, während des Reinigungszyklus die Temperatur von 80°C überschreitet, wird die Meldung

Temperatur

zu hoch

angezeigt und der laufende Zyklus wird unterbrochen.

In diesem Fall das Wasser, in dem sich die Lanze befindet, mit mindestens einem halben Liter kaltem Wasser ersetzen und "Enter" drücken, um den Reinigungszyklus fortzuführen.

10.2.3 Schnellreinigung TSC

Wenn freigegeben, erscheint in der programmierten Pause auf dem Display die Nachricht, dass die Schnellreinigung TSC auszuführen ist und beide LED der Tasten TSC blinken.

Eine der beiden Tasten drücken, um die Schnellreinigung durchzuführen (circa 3 sek. Dampfausgabe)

10.2.4. Reinigung TSC (Abb.13)

- Die Lanze TSC häufig mit einem feuchten Tuch reinigen und dabei den unteren Bereich besonders gut säubern.

- Regelmäßig das Luftröhrchen der Lanze TSC mit einem Reinigungsbürstchen säubern.

Nach der Reinigung den Ausgabeknopf "Heiße Milch" einige Minuten lang drücken.

10.2.5. Timer

Die Tasten Timer dienen zum Ausschließen der Einschaltfunktionen und zum programmierten Ausschalten der Maschine.

Wurde die Maschine vom Programm ausgeschaltet, schaltet sie sich mit Drücken (mindestens 3 Sekunden) auf "Esc" auf der Programmiertastatur wieder ein und bleibt bis zum erneuten programmierten Ausschalten oder bis zum nochmaligen Drücken (mindestens 3 Sekunden) der selben Befehle, eingeschaltet.

Wurde die Maschine durch das Programm eingeschaltet, schaltet sie sich mit Drücken (mindestens 3 Sekunden) auf "Esc" auf der Programmiertastatur aus und bleibt bis zum erneuten programmierten Einschalten oder bis zum nochmaligen Drücken (mindestens 3 Sekunden) der selben Befehle, ausgeschaltet.

10.3. Periodische Wartung

Genügt es das Kesselwasser nur gelegentlich auszutauschen, da der Economiser nicht das Kesselwasser zur Heißwasserherstellung verwendet.

10.3.1. Wechsel des Kesselwassers (Abb.14)

Der Austausch muß durch Fachpersonal

ausgeführt werden.

- Die Maschine ausschalten und abwarten, bis im Kessel kein Druck mehr vorhanden ist (der Zeiger des Manometers muß auf "0" stehen);

- Den Gummischlauch in den Gummihalterstutzen (3) stecken. (Abb.14)

- Den Stutzen (2) mit dem Schlüssel (1) festhalten und den Gummihalterstutzen (3) lockern.

- Das Wasser völlig abfließen lassen, dann den Verschluss (3) schließen und den Gummischlauch entfernen.

● Nun den Kessel wieder auffüllen (siehe Paragr.7.3).

11. AUSSER BETRIEB SETZEN

A - Zeitweilig

● Die Maschine reinigen und die Wartung ausführen;
● Das Speisekabel aufrollen und mit einem Klebeband an der Maschine befestigen;
● Die Maschine zudecken, an einem trockenen und vor Witterungseinflüssen geschützten Ort und außerhalb der Reichweite von Kindern oder unbefähigten Personen lagern.

Nur ein Fachmann sollte die Maschine von den Versorgungsnetzen abtrennen.

B - Endgültig

- Gehen Sie wie unter Punkt A beschrieben vor. Darüber hinaus sollten Sie das Speisekabel durchschneiden, die Maschine mit Karton, Polystyrol oder anderem Material verpacken und diese laut den geltenden Bestimmungen entsorgen.

12. STÖRUNGEN UND ABHILFE

Kontrollen, die durch den Benutzer ausgeführt werden können. Dafür den Stecker aus der Steckdose entfernen. Bei allen anderen Störungen oder nicht aufgeführten Schwierigkeiten, den Netzstecker ziehen und nicht versuchen, den Schaden selbst zu beheben. Wenden Sie sich direkt an ausgebildetes Fachpersonal.

A) Die Maschine geht nicht an:

• Prüfen Sie, ob der Stecker in der Steckdose steckt;
• Versichern Sie sich, daß der Strom nicht ausgefallen ist und daß der Leitungsschutzschalter und der Hauptschalter eingeschaltet sind;
• Kontrollieren Sie den Zustand Stecker und das Kabel. Im Falle eines Defekts wenden Sie sich sofort zum Austausch an das zuständige Fachpersonal.

B) Wasser unter der Maschine:

- Vergewissern Sie sich, daß Ablauf der Wasserauffangwanne nicht verstopft ist;

C) Langsame Brühung:

• Den Zustand von Filtern und Duschen überprüfen.
• Kontrollieren, ob der Kaffee zu fein gemahlen ist.
  D) Unregelmäßige Dampfausgabe:
• Vergewissern Sie sich, daß die Spritzdüsen der Auslauflanze nicht verstopft sind;

13. VERSION DES AUTOMATEN MIT ZUSÄTZLICHER GASHEIZUNG (Abb.15)

ACHTUNG

Die Installation des Automaten, Einstell- und Anpassarbeiten auf den Gastyp müssen von ausgebildeten Fachleuten erfolgen.

Der Automat wird werksseitig so eingerichtet, dass dieser mit Flüssiggas (GPL) gespeist werden kann. Deshalb befindet sich an dem Gasregelhahn (1) die aus nachstehender Tabelle hervorgehende Düse:

Model	Thermo-Nennleistung	GPLG30 - 29 mbar(Cent millimeter)	ErdgasG20 - 20 mbar(Cent millimeter)
2 Gr.	2,5 KW(2150 Kcal/h.)	75 102
3-4 Gr	3,3 KW(2850 Kcal/h.)	90 135

Der Regelhahn der Hauptluftklappe (2) wurde mit der Indexraste "GPL" in Höhe der Feststellschraube (3) gekennzeichnet.

Die Flammenregelung (Min./Max.) erfolgt je nach Gas-Produkt.

Sollte der Automat mit einem anderen Gastyp gespeist werden, muss die Düse gemäss der Tabelle gewechselt und der Regelhahn der Hauptluft (2) muss bei Erdgas auf die Indexraste "N" in Höhe der Feststellschraube (3) stehen.

Dazu muss die Feststellschraube (3) erst gelockert und dann nach dem Drehen des Regelhahns der Hauptluft (2) wieder angezogen werden.

Der Anschluss an die Gasleitung, vom Gasausschalthahn, der im Lokal vorhanden sein muss, zum an Automaten installierten Ventilhahn muss gemäss den geltenden Vorschriften mit einem flexiblen Schlauch oder einem steifen, geglühtem Kupferrohr erfolgen. In ersten Fall muss ein Schlauchhalter, der mit einer Zweikegel-Dichtung sowie mit der zur Lieferung gehörenden Blockiermutter dicht an den Ventilhahn geschlossen werden.

Im zweiten Fall muss das geglühte Kupferrohr mit Zweikegeldichtungen und Blockiermuttern direkt an den Ventilhahn geschlossen werden.

Nachdem der Automat an die Gasleitung geschlossen und der Kessel gemäss den Anweisungen aus dem BETRIEBS- UND WARTUNGS-Handbuch mit Wasser gefüllt wurde, kann der Brenner wie folgt eingeschaltet werden:

● Gashahn öffnen.
- Handgriff des Ventilhahns drücken; 90° in Gegenuhrzeigersinn drehen und gedrückt halten. Gleichzeitig muss der Piezozündungs-Knopf ein oder mehrmals bis sich der Brenner einschaltet gedrückt werden (es erscheint ein Zündfunke).

- Nach ca. 20 Sekunden kann der Handgriff des Ventilhahns losgelassen werden und der Brenner ist eingeschaltet (die Flamme ist an dem Guckfenster an der hinter der Ausgabegruppe liegenden Tafel sichtbar).

HINWEIS:

Sollte die Zündung nicht erfolgen ist es ratsam keinen weiteren Versuch vorzunehmen, sondern Ventilhahn-Handgriff loszulassen; prüfen ob der Zündfunke an Brenner in Ordnung ist und deren Länge ca. 5 mm beträgt.

Sollte sich die Flamme bei Loslassen des Handgriffs ausstellen, müssen die Position des Thermoelements und der angeschlossene Steuerkreis geprüft werden.

Die Flamme muss leuchtend hellblau sein; sollte das nicht der Fall sein muss die Hauptluftklappe (2) so geregelt werden, bis das Ergebnis erzielt wird.

Abwarten bis der Automat den Eichdruck erreicht hat. Andernfalls kann der Druck an dem Gas-Druckwächter, an welchem sich zwei Regelschrauben befinden, geregelt werden.

Die längere Regelschraube (4) dient zum Regeln des Betriebsdrucks des Heizkessels und die andere (5) dient zum Regeln des Mindestdrucks.

Wenn der Automat unter Druck steht Mindestdruck an Schraube (4) kontrollieren; Gegenmutter lockern und solange drehen bis diese freigegeben ist (Hauptgasleitung geschlossen). Jetzt muss kontrolliert werden, ob die Flamme in ihrer Funktion als Pilotflamme auf klein angezündet bleibt.

Sollte die Flamme zu hoch sein, kann die Regelung an der Schraube (5) durch leichtes Drehen in Uhrzeigersinn erfolgen; natürlich muss erst die Gegenmutter gelockert werden. Sollte die Flamme zu niedrig sein und demzufolge ausgehen, muss die Schraube (5) in Gegenuhrzeigersinn, bis eine niedrige aber sicherflackende Flamme erzielt wird, geregelt werden.

Wenn die Flamme einwandfrei auf das Minimum geregelt wurde Schraube festhalten und mit Gegen-mutter blockieren.

Schraube (4) in Uhrzeigersinn drehen bis die richtige Flammenhöhe erzielt wurde und abwarten bis der Heizkessel den eingestellten Betriebsdruck erreicht hat. Sollte die Flamme vor Druckerreichen abfallen, Schraube (4) aufschrauben: Sollte sich die Flamme bei einem höheren Druck kleiner stellen, muss die Schraube zugeschrauben werden.

Betrieb ein oder zweimal durch Druckablassen an Dampfhahn kontrollieren; jetzt Schraube (4) feststellen und mit Gegenmutter blockieren.

IT ITALIANO 12-28

FR FRANCAIS 29-45

DE DEUTSCH 46-62

EN ENGLISH 63-79

ES ESPAÑOL 80-96

PT PORTUGUÊS 97-113

SCHEMI ELETTRICI SCHEMAS ELECTRIQUES SCHALTPLANE WIRING DIAGRAMS

ESQUEMAS ELECTRICOS ESQUEMAS ELÉTRICOS

SCHEMI IDRAULICI SCHÉMAS HYDRAULIQUES HYDRAULIKPLÄNE HYDRAULIC DIAGRAMS ESQUEMAS HIDRÁULICOS ESQUEMAS HIDRÁULICOS

DREIPHASIGER STERN ANSCHLUSS MIT MITTELEITER

THREE-PHASE STAR CONNECTION WITH NEUTRAL

CONEXION TRIFASICA A ESTRELLA CON NEUTRO

EINPHASINGER ANSCHLUSS

SINGLE-PHASE CONNECTION

CONEXION MONOFASICA

LIGAÇÃO MONOFÁSICA

2 GR. H07RN-F 3x2,5 mm2

3 / 4 GR. H07RN-F 3x4 mm 2

120V\~ / 220V\~ U.S.A.

EINPHASINGER ANSCHLUSS

SINGLE-PHASE CONNECTION

CONEXION MONOFASICA

LIGAÇÃO MONOFÁSICA

2 GR. 120V\~ 1/2/3/4 GR. 220V\~

ZUSATZBRUCKEN SIND IN AUSSTATTUNG

PONTETS INSERES DANS LA DOTATION

DER ERD STROMLEITER MUSS LAENGER ALS 9 cm IN BEZUG AUF DEN RESTLICHEN STROMLEITER SEIN

LE CONDUCTEUR DE TERRE DOIT ETRE PLUS LONG DE 9 cm PAR RAPPORT A LES AUTRES

LA LONGITUD DE LA TOMA DE TIERRA TIEN ESSER SUPERIOR A 9 cm RESPECTO AL RESTO

O FIO TERRA (GV) DEVE SER 9 cm MAIS COMPRIDO DO QUE OS RESTANTES

M	=	MARRONE	MARRON	BRAUN	BROWN	MARRON	MARROM
N	=	NERO	NOIR	SCHWARZ	BLACK	NEGRO	PRETO
B	=	BLU	BLEU	BLAU	BLUE	AZUL	AZUL
BI	=	BIANCO	BLANC	WEISS	WHITE	BLANCO	BRANCO
V	=	VERDE	VERT	GRUEN	GREEN	VERDE	VERDE
GV	=	GIALLO-VERDE	JAUNE-VERT	GELB-GRUEN	YELLOW-GREEN	AMARILLO-VERDE	AMARELO-VERDE
BIN	=	BIANCO-NERO	BLANC-NOIR	WEISS-SCHWARZ	WHITE-BLACK	BLANCO-NEGRO	BRANCO-PRETO
BIB	=	BIANCO-BLU	BLANC-BLEU	WEISS-BLAU	WHITE-BLUE	BLANCO-AZUL	BRANCO-AZUL
VI	=	VIOLA	VIOLET	VIOLET	VIOLETT	VIOLETA	ROXO
R	=	ROSSO	ROUGE	ROT	RED	ROJO	VERMELHO

mod.SDE

ATTENZIONE

Die Maschine ist für eine Verbindung mit einer Nominalspannung von 230 V vorgesehen.

Ist die Versorgungsspannung um 10% niedriger, den Schalter A auf LOW stellen.

Ist die Versorgungsspannung um 10% höher, den Schalter A auf HI stellen.

WARNING

1) Das Versorgungskabel anbringen, wie es auf der Abbildung angegeben ist.
2) Die Verbindung der Widerstände von Verbinder 3VN\~ auf Verbinder 3V\~ auf der Leistungskarte umstecken.

1) Das Versorgungskabel anbringen, wie es auf der Abbildung angegeben ist.
2) Die blauen Kabel (Nullleiter) vom elektrischen Widerstand abtrennen und isolieren.
3) Den elektrischen Widerstand des Kessels anschließen, wie es weiter oben abgebildet ist.

DE Eigentumsrecht Vorbehalt.

Der teilweise oder gesamte Nachdruck dieses Handbuches, ohne schriftliche Genehmigung der Fa. RANCILIO SPA ist verboten. Die firma RANCILIO behält sich vor, eventuell notwendige Änderungen jederzeit durchzuführen.
