BEDIENUNGSANLEITUNG ABC 150 BOSCH

EURO • BA F016 L69 775 • ABC 150 • OSW 01/97 • D

Gerätekennwerte

D

Bewässerungscomputer ABC 150

Bestellnummer 0 600 800 091

Wasserdruck im Zulauf min. 0,1 bar

max. 10 bar

Durchlaufmenge (bei 4 bar) ca. 1860 l/h

Wasseranschluß 3/4"

Schlauchanschluß Universalkupplung

Bewässerungprogramme 15

Batterie* 1 x 9V, Alkaline

IEC PP9

*Zubehör

Abbgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Geräusch-/Vibrationsinformation

Meßwerte ermittelt entsprechend EN 23 744. Wasserdruck 3 bar.

Der A-bewertete Schalldruckpegel des Gerätes ist typischerweise kleiner als 70 dB (A).

Geräteelemente

1 Wasseranschluß

5 Schlauchanschluß

2 Überwurfmutter

6 Gehhäusedeckel

3 Entriegelungstasten

7 Batteriefach

4 Programmwahlschalter

Bestimmungsgemäßer Gebrauch

Das Gerät darf nur an Wasserhähne angeschraubt werden und ist bestimmt zur automatischen Bewässerung von Pflanzen.

EURO • BA F016 L69 775 • ABC 150 • OSW 01/97 • D

Zu Ihrer Sicherheit

Nur gewebeverstärkte Schläuche verwenden. Beschädigte oder rissige Schläuche nicht verwenden, sondern austauschen.

■ Gerät nicht im Inneren von Gebäuden verwenden.
■ Gerät nicht in nassen Schächten oder unter der Erdoberfläche einsetzen.
■ Gerät nur in senkrechter Lage montieren.
■ Anschlüsse regelmäßig auf festen Sitz prüfen.
■ Nicht am Schlauch ziehen. Anschlüsse und Gehäuse können beschädigt werden.
■ Bei erstmaliger Inbetriebnahme den Ablauf des Programms überwachen.
■ Vor längerer Abwesenheit neue Batterie einsetzen.
■ Gerät nur vollständig entleert und frostfrei aufbewahren. Batterie entnehmen.
■ Nur Original-Zubehör verwenden.

Vor der Inbetriebnahme

Batterie einsetzen

Drücken Sie die Entriegelungstasten 3 und öffnen Sie das Batteriefach 7. Die Batterie an den Stecker anschließen und einsetzen.

Batterie wechseln

Ist die Batterie erschöpft, wird das Bewässerungsprogramm abgebrochen und das Magnetventil geschlossen. Die Batterie muß ausgewechselt werden.

Bedienung

Wasserhahn vollständig öffnen.

Programmwahlschalter 4 auf gewünschtes Programm drehen.

Das Programm kann durch Drehen des Programmwahlschalters 4 auf Position „0“ sofort beendet werden. Das Magnetventil wird geschlossen.

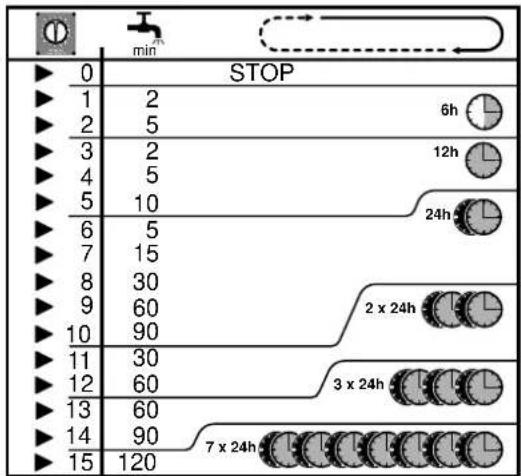

Bewässerungsprogramme

Beispiel: Programm 3: Das Magnetventil wird im 12 Stunden-Takt für die Dauer von 15 min geöffnet. Nach einer Zeitverzögerung um ca. 7 Sekunden, nach Programmauswahl, öffnet das Gerät das Magnetventil.

EURO • BA F016 L69 775 • ABC 150 • OSW 01/97 • D

Gerät anschließen

Gerät nur mit unbeschädigter Dichtung anschließen.

Überwurfmutter 2 lockern.

Wasseranschluß 1 von Hand auf den Wasserhahn schrauben und festziehen.

Kein Werkzeug verwenden!

Überwurfmutter 2 festziehen.

Wasserschlauch an Schlauchanschluß 5 anschließen.

Betriebspausen

Kurzzeitige Unterbrechung

Programmwahlschalter 4 auf Position „0“ drehen.

Langzeitige Unterbrechung (z.B. über Winter)

Gerät vom Wasserhahn abschrauben und Batterie entnehmen. Im Frühjahr möglichst neue Batterie einsetzen.

Wartung und Reinigung

Batterien am Anfang jeder Saison wechseln oder wenn das Ventil sich nicht mehr öffnet.

Filter im Wasseranschluß 1 nach Bedarf reinigen.

Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für BOSCH-Elektrowerkzeuge ausführen zu lassen.

Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10stellige Bestellnummer laut Typenschild des Gerätes angeben.

Umweltschutz

Wasser sollte sparsam verwendet werden!

Gerät eignet sich auch zum Betrieb an Tröpfchenbewässerungs-Systemen.

Rohstoffrückgewinnung statt Müllentsorgung

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden.

Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.

Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet. In Deutschland können nicht mehr gebrauchsfähige Geräte zum Recycling beim Handel abgegeben oder (ausreichend frankiert) direkt eingeschickt werden an:

Bosch-Recycling-Center

D-37589 Kalefeld

Garantie

Für BOSCH-Geräte leisten wir Garantie gemäß den gesetzlichen/länderspezifischen Bestimmungen (Nachweis durch Rechnung oder Lieferschein).

Schäden, die auf natürliche Abnützung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben von der Garantie ausgeschlossen.

Beanstandungen können nur anerkannt werden, wenn Sie das Gerät unzerlegt an den Lieferer oder an eine BOSCH-Kundendienstwerkstätte für Druckluft- oder Elektrowerkzeuge senden.

Service und Kundenberater

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

D-37589 Kalefeld

© Service: 01 80 - 3 35 54 99

Fax [phone]

© Kundenberater: 01 80 - 3 33 57 99

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

A-1232 Wien

① Service: (02 22) 61 03 80

Fax [phone]

© Kundenberater: (02 22) 7 97 22 30 20

Schweiz

Robert Bosch AG

Kundendienst Elektrowerkzeuge

Industriestraße 31

CH-8112 Otelfingen

© Kundenberater:......Grüne Nummer 0 800 55 11 55

CE Konformitätserklärung

Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 292 gemäß den Bestimmungen der Richtlinien 89/392/EWG.

CE 95 Dr. Alfred Odendahl Dr. Eckerhard Strötgen

ppa Olenedak i.v. Noyen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Änderungen vorbehalten
