Produkttype	Vandingsprogrammør
Mærke	Bosch
Model	ABC 150
Antal zoner	2
Strømforsyning	2 AA-batterier (ikke inkluderet)
Batterilevetid	Cirka 12 måneder
Mål (L x B x H)	130 x 80 x 50 mm
Vægt	200 g
Kappemateriale	UV-bestandig ABS
Beskyttelsesklasse	IP44 (stænktæt)
Maksimalt vandtryk	8 bar
Driftstemperatur	5 °C til 50 °C
Vandingsprogrammer	Op til 16 pr. zone
Vigtigste funktioner	Ugeprogrammering, manuel vanding, forsinkelse, regnforsinkelse, automatisk stop
Skærm	LCD-baggrundsbelyst
Vedligeholdelse og rengøring	Rengør indløbsfilteret og kabinettet med en fugtig klud
Sikkerhed	Automatisk stop ved lækage, lav batteridetektion
Reservedele og reparerbarhed	Batterier, fittings, tætningsringe tilgængelige online
Garanti	2 år

Ofte stillede spørgsmål - ABC 150 BOSCH

Hvordan programmerer jeg automatisk vanding?

Tryk på knappen PROG for at gå ind i programmeringstilstand. Brug pilene til at indstille starttidspunkt, varighed og ugedage. Bekræft med OK.

Hvilken type batterier skal jeg bruge?

Brug to alkaliske AA batterier på 1,5 V. Bland ikke nye og brugte batterier.

Hvor mange zoner kan den håndtere?

Bosch ABC 150 håndterer op til 2 uafhængige vandingszoner.

Hvordan udskifter jeg batterierne?

Åbn rummet bag på kabinettet, isæt batterierne med korrekt polaritet, og luk igen. Beskeden BATTERIE FAIBLE vises på skærmen, når det er tid til at skifte.

Er apparatet vandtæt?

Ja, den har en beskyttelsesklasse på IP44, hvilket beskytter mod vandstænk. Dyp den dog ikke i vand.

Hvordan indstiller jeg tid og dato?

Tryk på SET i 3 sekunder, brug pilene til at justere tiden, derefter datoen. Bekræft med OK.

Hvad gør jeg ved vandlækage?

Apparatet registrerer lækager og stopper automatisk vanding. Kontroller fittings og filter. Hvis problemet fortsætter, kontakt kundeservice.

Kan jeg tilslutte en haveslange direkte?

Ja, brug en standard fitting på 3/4 tomme (20 mm). Sørg for, at tætningen er i god stand for at undgå lækager.

Hvordan rengør jeg filteret?

Skru vandindløbshætten af, tag filteret ud og skyl det med rent vand. Sæt det tilbage, før du lukker.

Kan jeg bruge apparatet om vinteren?

Det anbefales at fjerne programmøren og opbevare den indendørs, hvis temperaturen falder til under 5 °C for at undgå frost.

BRUGSANVISNING ABC 150 BOSCH

Vandtryk i tilløb min. 0.1 bar

maks. 10 bar

Gennemløbsmængde (ved 4 bar) ca. 1860 l/h

Vandtilslutning 3/4"

Slangetilslutning Universalkobling

Vandingsprogrammer 15

Batterier* 1 x 9V, Alkaline

IEC PP9

*Tilbehør

Illustrered eller beskrevet tilbehør er kun delvist indeholdt i leveringsomfanget!

Støj-/vibrationsinformation

Måleværdier beregnes iht. EN 23 744. Vandtryk 3 bar.

Værktøjet A -vurderede lydtrykniveau er typisk mindre end 70 dB (A).

Maskinelementer

1 Vandtilslutning

2 Muffe

3 Sikkerhedstaster

4 Programkontakt

5 Tilslutning for have-

slange

6 Låg

7 Batterirum

Bestemmelsesæssig brug

Apparatet må kun tilsluttes vandhaner og er beregnet til automatisk vanding af planter.

Sikkerhedsråd og beskyttelse mod uheld

Kun forstærkede slanger må benyttes. Beskadigede eller revnede slanger må ikke bruges, men skal derimod udskiftes.

■ Apparatet må ikke benyttes inde i bygninger.
■ Apparatet må ikke benyttes i våde skakte eller under jordoverfladen.
■ Apparatet må kun monteres lodret.
■ Tilslutninger skal kontrolleres regelmæssigt for korrekt montage.
■ Træk aldrig i slangen, da tilslutninger og kappe derved kan beskadiges.
■ Programforløbet skal overvåges, første gang apparatet tages i brug.
■ Nye batterier isættes før længere fravær.
■ Apparatet skal tömmes helt, før det opbevares på et frostfrit sted. Batterierne tages ud.
■ Brug kun originalt tilbehør.

Før ibrugtagning

Isætning af batteri

Tryk på sikkerhedstasterne 3 og åben batterirummet 7. Batteriet tilsluttes stikket og isættes.

Udskiftning af batteri

Når batteriet er tomt, afbrydes vandingsprogrammet og magnetventilen lukkes. Batteriet skal udskiftes.

Betjening

Vandhanen åbnes fuldstændigt.

Programkontakten 4 drejes hen på det ønskede program.

Programmet kan afsluttes med det samme ved at dreje programkontakten 4 hen på position „0“. Magnetventilen lukkes.

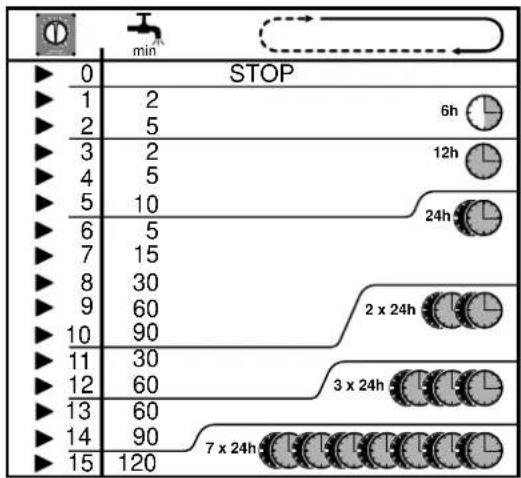

Vandingsprogrammer

Eksempel:

Program 3: Magnetventilen åbnes i 15 min. i 12 timers takt. Apparatet åbner magnetventilen med en tidsforsinkelse på ca. 7 sekunder, efter at programmet er blevet valgt.

EURO • BA F016 L69 775 • ABC 150 • OSW 01/97 • DK

Tilslutning af apparat

Apparatet må kun tilsluttes med ubeskadiget pakning.
Muffe 2 løsnes.
Vandtilslutningen 1 skrues fast på vandhanen med hånden og strammes fast.
Brug ikke værktøj.
Muffe 2 fastspændes.
Vandslangen tilsluttes tilslutningen 5.

Driftspauser

Kortvarig afbrydelse

Programkontakt 4 drejes i position „0“.

Langvarig afbrydelse (f.eks. om vinteren)

Apparatet skrues af vandhanen og batterierne tages ud.

Om foråret er det bedst at isætte nye batterier.

Batterierne udskiftes i starten af hver sæson eller när ventilen ikke mere kan åbnes.

Filteret i vandtilslutningen 1 rengøres efter behov.

Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.

Det 10-cifrede bestillingsnummer for apparatet skal altid angives ved forespørgsler og bestilling af reservedele!

Miljøbeskyttelse

Det er vigtigt at spare på vandet! Apparatet egner sig også til at blive brugt på dråbe-vandings-systemer.

Genbrug af råstoffer i stedet for bortskaffelse af affald

Apparat, tilbehør og emballage skal genbruges på en miljøvelig måde.

Denne vejledning er skrevet på klorfrit genbrugspapir.

Kunststofdele er markeret for at garantere en rensorteret recycling.

Vi yder garanti på Bosch-apparater i henhold til de lovbestemmelser som gælder i det enkelte land (købsbevis skal fremlægges/medsendes).

Service og reparation uden beregning ydes indenfor reklamationsperioden iflg. dansk købelov under følgende forudsætninger:

– at den opståede defekt kan tilbageføres til konstruktions- eller materialefejl (normal slitage og misbrug kan ikke henføres herunder)
– at reparation ikke har været forsøgt udført af andre end Bosch-organisationens service-personale
- at der ikke har været anvendt uoriginale forsats- eller ind-satsværktøjer.

Serviceydelser uden beregning omfatter ud-skiftning af defekte dele samt arbejdsløn.

Værktøjet indleveres via Deres værktøjsfor-handler eller indsendes for afsenders regning til Bosch Service værkstedet.

Betalbare reparationer udføres efter standardtider, som muliggør fast pris opgivet på forhånd.

EURO • BA F016 L69 775 • ABC 150 • OSW 01/97 • DK

Service og kunderådgiver

Veltec A/S

Telegrafvej 3

DK-2750 Ballerup

Vi erklæerer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende normer eller normative dokumenter: EN 292 i henhold til bestemmelserne i direktiverne 89/392/E∅F.

CE 95 Dr. Alfred Odendahl Dr. Eckerhard Strötgen

ppa Alendalq i.v. Moyen
