BEDIENUNGSANLEITUNG M3114-R M12 AXIS
AXIS M31 Serie Installationsanleitung
In dieser Anleitung wird die Installation der folgenden Netzwerk-Kameras beschrieben:
Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter www.axis.com/techsup zur Verfügung steht.
Installationsschritte
- Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind.
- Sehen Sie sich die Hardwareübersicht an. Siehe Seite 28.
- Installieren Sie die Hardware. Siehe Seite 30.
- Weisen Sie eine IP-Adresse zu. Siehe Seite 33.
- Legen Sie das Kennwort fest. Siehe Seite 36.
- Stellen Sie die Bildschärfe ein. Siehe Seite 38.
- Schließen Sie die Installation ab. Siehe Seite 38.
Verwenden Sie dieses Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.
Wichtig!
Lieferumfang
| Komponente Modell/Varianten/Anmerkungen | |
| Netzwerk-Kamera AXIS | M3113-R, AXIS M3113-R M12, AXIS M3114-RAXIS M3114-R M12 |
| ObjektivwerkzeugBohrschabloneInbusschlüssel | |
| Optionales Zubehör Adapter für flache Oberfläche mit 4 SchraubenAdapter für gewölbte Oberfläche | |
| CD-ROM CD für Axis-Netzwerkvideoprodukte einschließlichInstallationswerkzeugen und anderer Software sowie Produktdokumentation | |
| GedruckteDokumente | AXIS M31 Network Camera Series-Installationshandbuch (dieses Dokument)Axis-Garantieerklärung |

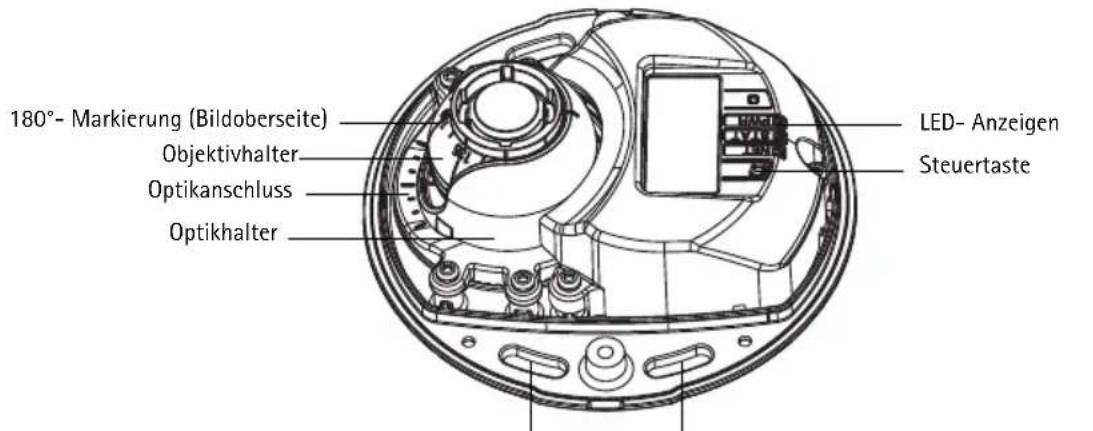

Hardwareübersicht


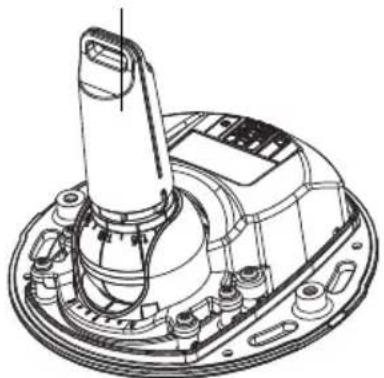

Objektivwerkzeug für die Einstellung der Bildschärfe

| LED Farbe | Bedeutung | |
| Netzwerk | Grün Leuchtet konstant bei Verbindung mit einem 100-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität. | |
| Gelb | Leuchtet konstant bei einer Netzwerkverbindung mit 10 MBit/s. Blinkt bei Netzwerkaktivität. | |
| Leuchtet nicht | Keine Netzwerkverbindung vorhanden. | |
| Status Grün Leuchtet bei Normalbetrieb konstant grün.Hinweis: Die Status-LED kann so konfiguriert werden, dass sie bei normalem Betrieb nicht leuchtet oder nur dann blinkt, wenn auf die Kamera zugegriffen wird. Diese Einstellung können Sie unter „Setup > System Options > LED settings" (Setup > Systemoptionen > LED-Einstellungen) vornehmen. Weitere Informationen hierzu finden Sie in der Online-Hilfe. | ||
Geräteanschlüsse
(AXIS M3113-R/AXIS M3114-R) Netzwerkanschluss – RJ-45-Ethernet-Buchse für 10BaseT/100BaseTX. Unterstützt Power over Ethernet. Die Verwendung von abgeschirmten Kabeln wird empfohlen.

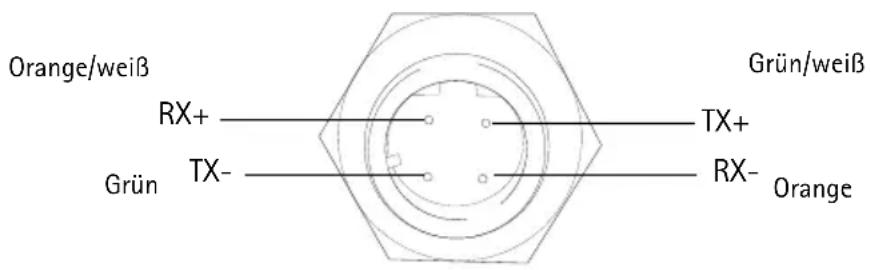

(AXIS M3113-R M12/AXIS M3114-R M12) Netzwerkanschluss – Robuste, D-codierte M12-Buchse. Unterstützt Power over Ethernet. Die Verwendung von abgeschirmten Kabeln wird empfohlen.
| Daten Stromversorgung | |
| TX+ DC+/DC- | |
| RX+ DC-/DC+ | |
| TX- DC+/DC- | |
| RX- DC-/DC+ |
1 Installieren der Hardware

-
Entfernen Sie die obere Abdeckung von der Kameraeinheit, indem Sie zunächst die beiden Schrauben lösen. Führen Sie anschließend einen Schraubendreher in den Spalt in der untere Abdeckung ein und heben Sie die obere Abdeckung an.
-
Führen Sie abhängig von der erforderlichen Installationsart die entsprechenden unten stehenden Schritte aus.
Montage der Kamera ohne Adapter
- Richten Sie die Bohrschablone auf der Montageoberfläche so aus, dass das Objektiv der Kamera in die richtige Richtung zeigt, und bohren Sie vier Löcher für die Schrauben sowie ein Loch für das Kabel.
- Richten Sie die Aussparungen für die Schrauben in der Kamera auf die Schraubenlöcher in der Montageoberfläche aus und befestigen Sie die Kamera mit vier Schrauben.
Hinweis:
- Die Größe der Schraubenköpfe sollte zusammen mit der Unterlegscheibe eine Höhe von 5 mm und einen Durchmesser von 7 mm nicht überschreiten.
- Verwenden Sie keine Senkkopfschrauben.


- Verbinden Sie das Netzwerkkabel mit dem Ethernet-Kabel der Kamera.

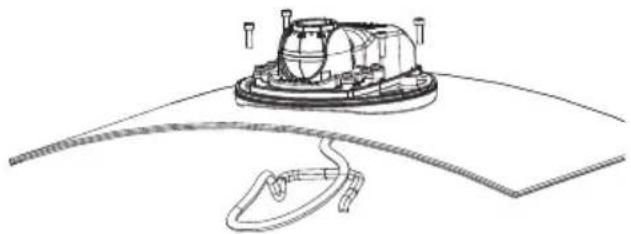

Montage auf einer gewölbten Oberfläche mit Adapter
- Platzieren Sie den Adapter auf der gewölbten Montageoberfläche, richten Sie die beiden Wölbungen aufeinander aus und markieren Sie die beiden Schraublöcher, sofern das Bohren von Löchern erforderlich ist.
- Entfernen Sie das Schutzpapier von den Klebestreifen am Adapter, indem Sie an den Enden ziehen.
- Platzieren Sie den Adapter in der gewünschten Position und drücken Sie ihn auf die Klebestreifen.
Hinweis:
Falls die Klebestreifen nicht am Oberflächenmaterial haften, können Sie den Adapter mit zwei Schrauben an der Oberfläche befestigen.
Platzieren Sie die Bohrschablone auf dem Adapter und drehen Sie das Kameraobjektiv in die Richtung, in die die Kamera zeigen soll.
-
Richten Sie die Schablone so aus, dass die Schraublöcher mit den Schraublöchern im Adapter fluchten.
-
Markieren Sie das Kabelloch. Markieren Sie außerdem die vier Schraublöcher, sofern das Bohren von Löchern erforderlich ist.
-
Bohren Sie das Kabelloch sowie ggf. vier Löcher für die Schrauben.
-
Führen Sie das Ethernet-Kabel der Kamera durch das Loch.
-
Platzieren Sie die Kamera mit der richtigen Ausrichtung auf dem Adapter und befestigen Sie sie mit vier Schrauben.

Montage auf einer flachen Oberfläche mit Adapter
-
Platzieren Sie den Adapter auf der Montageoberfläche und positionieren Sie Aussparung für das Kabel an der richtigen Stelle.
-
Befestigen Sie den Adapter mit drei, für das Oberflächenmaterial geeigneten Schrauben.
-
Fixieren Sie das Ethernet-Kabel der Kamera in der Aussparung im Adapter und drücken Sie es in die vorgesehene Position.
-
Platzieren Sie die Kamera auf dem Adapter und drehen Sie sie, bis das Objektiv in die richtige Richtung zeigt.
-
Halten Sie die vier mitgelieferten Schrauben bereit und richten Sie die Aussparungen für die Schrauben in der Kamera auf die Schraublöcher im Adapter aus. Bringen Sie die vier Schrauben an (Drehmoment < 2,5 Nm).
-
Verbinden Sie das Netzwerkkabel mit dem Ethernet-Kabel der Kamera.
Hinweis:
Verwenden Sie keine Senkkopfschrauben.


Anpassen der Objektivausrichtung
Bringen Sie das Objektivwerkzeug am Objektivhalter an und passen Sie die Position des Objektivs an, indem Sie den Griff des Objektivwerkzeugs in die gewünschte Richtung bewegen (Siehe Abbildung auf Seite 4). Der Griff des Objektivwerkzeugs kann in 5-Grad-Schritten vertikal in einem Winkel von 0 bis 90 Grad sowie auf beiden Seiten um 30 Grad nach links und rechts bewegt werden.
Darüber hinaus kann der Objektivhalter zur Anpassung des Bildes gedreht werden.
Richten Sie die Rippen im Objektivwerkzeug horizontal aus, sodass das Bild ebenfalls horizontal ausgerichtet ist.

Rippen horizontal ausrichten
Hinweis:
- Die "0"-Markierung am Objektivhalter gibt die Unterseite des Bilds an und die „180"-Markierung die Oberseite (siehe Hardwareübersicht weiter oben). Wenn die Kamera über Kopf montiert wird, muss sich die "0"-Markierung auf der Oberseite und die "180"-Markierung unter dem Objektiv befinden.
• Die Linie innerhalb der Unterseite des Optikhalters muss auf die Linie in der Mitte des Optikanschlusses ausgerichtet sein.
Linie Linie

Zuweisen einer IP-Adresse
Die AXIS M31 Network Camera Series ist auf die Nutzung in einem Ethernet-Netzwerk ausgelegt und benötigt eine IP-Adresse für den Zugriff. In den meisten Netzwerken ist heutzutage ein DHCP-Server eingebunden, der angeschlossenen Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, wird für die AXIS M31 Network Camera Series Netzwerk-Kamera die Standard-IP-Adresse 192.168.0.90 verwendet.
AXIS IP Utility und AXIS Camera Management sind die empfohlenen Methoden zur Festlegung einer IP-Adresse unter Windows. Diese kostenlosen Anwendungen finden Sie auf der Axis Netzwerk-Videoprodukt-CD, die dem Produkt beiliegt. Sie können sie jedoch auch von www.axis.com/techsup herunterladen. Verwenden Sie die Methode, die für die gewünschte Anzahl der zu installierenden Kameras geeignet ist.
| Methode Empfohlen für Betriebssystem | |||
![]() | AXIS IP UtilitySiehe Seite 34 | Einzelne KameraKleine Installationen | Windows |
![]() | AXIS CameraManagementSiehe Seite 35 | Mehrere KamerasGroße InstallationenInstallation in einem anderen Subnetz | Windows 2000Windows XP ProWindows 2003ServerWindows Vista |
Hinweise:
- Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden.
- Weitere Informationen zu alternativen Methoden zum Festlegen der IP-Adresse, z. B. in anderen Betriebssystemen, finden Sie auf Seite 39.

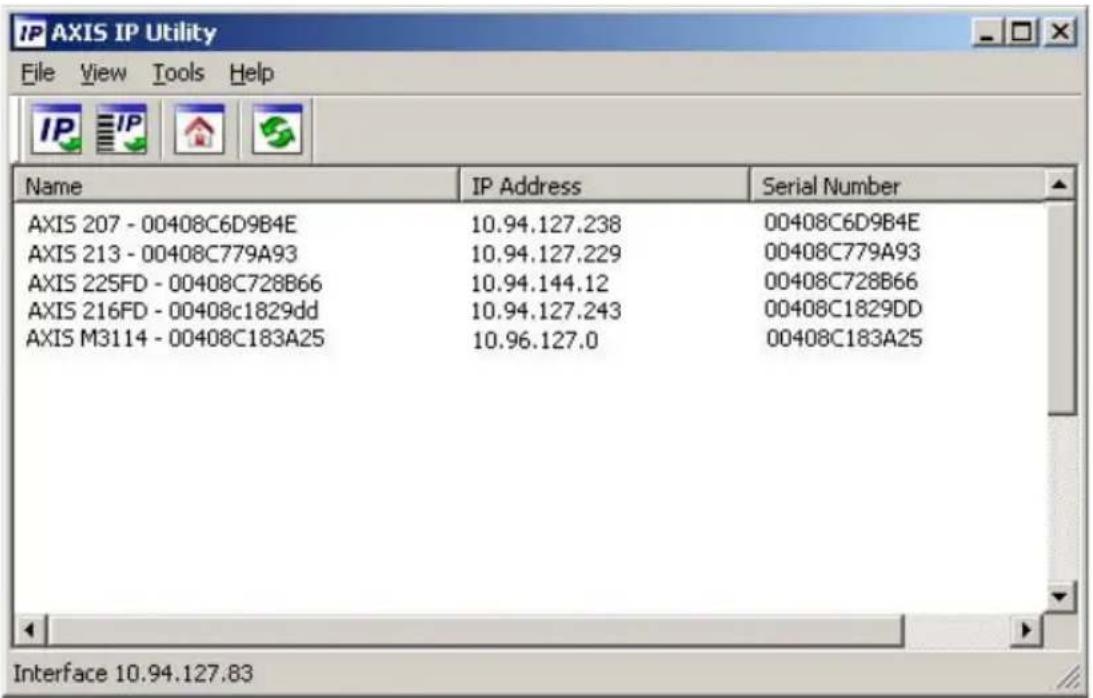

AXIS IP Utility - einzelne Kamera/kleine Installation
AXIS IP Utility erkennt automatisch die im Netzwerk vorhandenen Axis-Geräte und zeigt diese an. Mit dieser Anwendung können Sie auch eine statische IP-Adresse manuell festlegen. AXIS IP Utility finden Sie auf der Axis Netzwerk-Videoprodukt-CD sowie auf unserer Website unter www.axis.com/techsup
Automatische Erkennung
- Stellen Sie sicher, dass die Netzwerk-Kamera an das Netzwerk und an die Stromversorgung angeschlossen ist.
- Starten Sie AXIS IP Utility.
- Doppelklicken Sie auf das Symbol der Kamera, um die entsprechende Startseite zu öffnen.
- Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 36.
Manuelle Zuweisung der IP-Adresse (optional)
- Wählen Sie eine nicht zugewiesene IP-Adresse im selben Netzwerksegment, in dem sich Ihr Computer befindet.
- Wählen Sie die AXIS M3113-R/AXIS M3114-R aus der Liste aus.
- Klicken Sie auf die Schaltfläche IP Assign new IP address to the selected device (Ausgewähltem Gerät neue IP-Adresse zuweisen) und geben Sie die IP-Adresse ein.
-
Klicken Sie auf die Schaltfläche Assign (Zuweisen) und befolgen Sie die Anweisungen.
-
Klicken Sie auf die Schaltfläche Home Page (Startseite), um auf die Webseiten der Kamera zuzugreifen.
- Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 36.

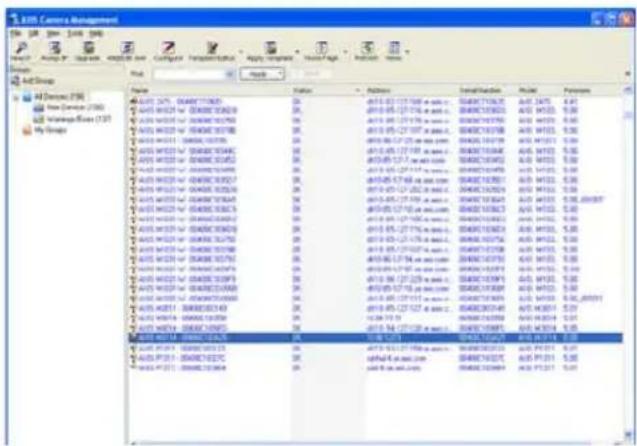

AXIS Camera Management - mehrere Kameras/große Installationen
Mit AXIS Camera Management können automatisch mehrere Axis-Geräte erkannt, der Verbindungsstatus angezeigt, die Firmware-Aktualisierungen verwaltet und IP-Adressen festgelegt werden.
- Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist.
- Starten Sie AXIS Camera Management. Wenn das Symbol der Kamera angezeigt wird, klicken Sie mit der rechten Maustaste darauf und wählen Sie Live View Home Page (Homepage der Live-Ansicht).
- Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 36.
Zuweisen einer IP-Adresse für ein einzelnes Gerät
- Wählen Sie im AXIS Camera Management eine der Kameras der AXIS M31 Network Camera Series aus und klicken Sie auf die Schaltfläche Assign IP (IP-Adresse zuweisen) JP

-
Wählen Sie die Option Assign the following IP address (Folgende IP-Adresse zuweisen) und geben Sie die IP-Adresse, die Subnetzmaske und den Standardrouter für das Gerät ein.
-
Klicken Sie auf OK.
Zuweisen von IP-Adressen für mehrere Geräte
AXIS Camera Management beschleunigt die Zuweisung von IP-Adressen an mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden.
- Wählen Sie die zu konfigurierenden Geräte aus (es können auch unterschiedliche Modelle gewählt werden) und klicken Sie auf die Schaltfläche Assign IP (IP-Adresse zuweisen) JP

-
Wählen Sie die Option Assign the following IP address range (Folgenden IP-Adressbereich zuweisen) und geben Sie den IP-Adressbereich, die Subnetzmaske und den Standardrouter für die Geräte ein.
-
Klicken Sie auf OK.

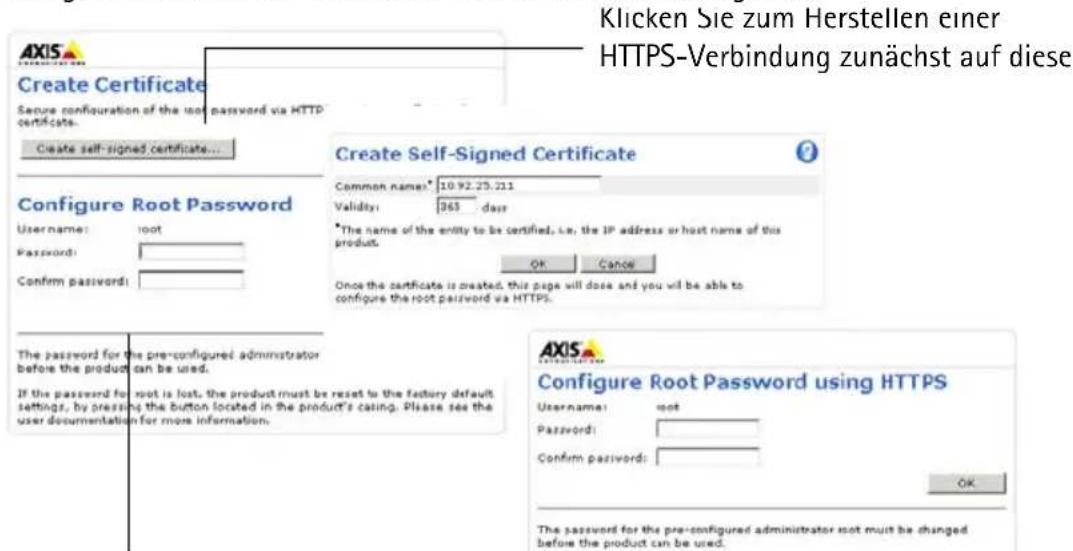

Festlegen des Kennworts
Um Zugriff auf das Produkt zu erhalten, muss das Kennwort für den standardmäßigen Administrator-Benutzer "root" festgelegt werden. Beim erstmaligen Zugriff auf die Netzwerk-Kamera wird das Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt. Dort kann das Kennwort festgelegt werden.
Um ein Abhören der Netzwerkkommunikation während der Festlegung des Root-Kennworts zu vermeiden, können Sie diesen Vorgang über eine verschlüsselte HTTPS-Verbindung durchführen, die ein HTTPS-Zertifikat erfordert.
Um das Kennwort über eine standardmäßige HTTP-Verbindung festzulegen, geben Sie es in das Fenster Configure Root Password (Root-Kennwort konfigurieren) ein.
Um das Kennwort über eine verschlüsselte HTTPS-Verbindung festzulegen, führen Sie die folgenden Schritte aus:
- Klicken Sie auf die Schaltfläche Create self-signed certificate (Selbstsigniertes Zertifikat erstellen).
- Geben Sie die gewünschte Information ein und klicken Sie auf OK. Das Zertifikat wird erstellt, und das Kennwort kann jetzt sicher festgelegt werden. Der gesamte Datenverkehr der Netzwerk-Kamera wird ab diesem Zeitpunkt verschlüsselt.
- Geben Sie ein Kennwort ein, und wiederholen Sie die Eingabe, um die korrekte Schreibweise zu bestätigen. Klicken Sie auf OK. Damit ist das Kennwort konfiguriert.

Um das Kennwort direkt über eine unverschlüsselte Verbindung zu konfigurieren, geben Sie es hier ein.

- Geben Sie den Benutzernamen "root" wie erforderlich ein.
Hinweis:
Der standardmäßige Administrator-Benutzername "root" kann nicht gelöscht werden.
- Geben Sie das zuvor festgelegte Kennwort ein und klicken Sie auf OK. Wenn Sie das Kennwort vergessen haben, muss die Netzwerk-Kamera auf die Werkseinstellungen zurückgesetzt werden. Siehe Seite 40.
Klicken Sie auf "Yes" (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme im Microsoft Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.
Die Seite Live View (Live-Ansicht) der Netzwerk-Kamera wird angezeigt. Mit dem Setup-Link auf der rechten Seite öffnen Sie Menüoptionen zur individuellen Einstellung der Kamera.
5 Einstellen der Bildschärfe

Befestigen der schwarzen Gummiseite zum Einstellen
Ziehen Sie das Objektivwerkzeug aus dem Objektivwerkzeughalter, drehen Sie es um und befestigen Sie die schwarze Gummiseite am Objektivhalter. Stellen Sie die Bildschärfe ein. Überprüfen Sie das Bild auf der Seite Live View (Live-Ansicht) und bewegen Sie das Objektiv mithilfe der transparenten Seite des Objektivwerkzeugs in die gewünschte Position. Siehe Abbildung unter Hardwareübersicht, auf Lieferumfang, auf Seite 27.
Nach dem Austausch der oberen Abdeckung, ist das Bild, durch die optische Wirkung der Kuppel, leicht unscharf (insbesondere wenn ein Tele-Zoom-Objektiv verwendet wird). Um dies zu kompensieren, fokusieren Sie die Kamera auf ein Objekt das etwas näher, als dem vorgesehenen Bereich, plaziert ist.
6 Installation abschließen

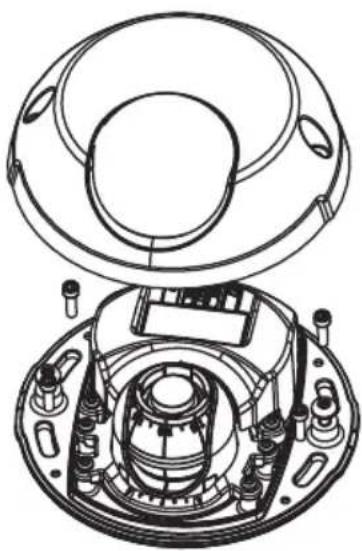

Um die Installation abzuschließen, setzen Sie die obere Abdeckung vorsichtig wieder auf die Kameraeinheit und ziehen Sie die unverlierbaren Schrauben fest. Stellen Sie sicher, dass die Gummidichtung in der oberen Abdeckung und die Kante in der Bodenplatte, mit der sie abschließt, frei von Staub sind.
Wechseln des Objektivs
So wechseln Sie das Objektiv der Netzwerk-Kamera:
- Befestigen Sie die schwarze Gummiseite des Objektivwerkzeugs am Objektivhalter und schrauben Sie das Objektiv ab.
- Entfernen Sie das Objektiv vom Objektivwerkzeug und befestigen Sie das neue Objektiv daran.
- Befestigen Sie das neue Objektiv an der Kamera, indem Sie es festschrauben.
- Stellen Sie die Bildschärfe ein, wie oben beschrieben.
Andere Methoden zum Festlegen der IP-Adresse
Alle in der nachfolgenden Tabelle aufgeführten Methoden sind standardmäßig aktiviert und können deaktiviert werden.
| Verwendung im Betriebssystem | Hinweise | |
| UPnPTM | Windows Wenn die Funktion auf dem Computer aktiviert ist, wird die Kamera automatisch erkannt und zu "Netzwerkumgebung" hinzugefügt. | |
| Bonjour | MAC OSX (10.4 oder höher) | Kann nur bei Browsern verwendet werden, die Bonjour unterstützen. Navigieren Sie zum Bonjour-Lesezeichen Ihres Browsers (z. B. Safari) und klicken Sie auf den Link, um auf die Webseiten der Kamera zu gelangen. |
| AXIS Dynamic DNS Service | Alle Ein kostenloser | Service von Axis, mit dem Sie Ihre Kamera schnell und einfach installieren können. Eine Internetverbindung ohne HTTP-Proxyserver ist Voraussetzung. Weitere Informationen hierzu finden Sie auf www.axiscam.net. |
| ARP/Ping | Alle Siehe unten. | Der Befehl muss innerhalb von 2 Minuten erfolgen, nachdem die Kamera an das Stromnetz angeschlossen wurde. |
| Admin-Seiten des DHCP-Servers anzeigen | Alle Hinweise zum | Anzeigen der Administrationsseiten des DHCP-Servers im Netzwerk finden Sie in der Serverdokumentation. |
Zuweisen der IP-Adresse per ARP/Ping
- Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet.
- Suchen Sie nach der Seriennummer (S/N) auf dem Aufkleber der Kamera.
- Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden Befehle ein:
| Syntax unter Windows Beispiel für Windows | |
| arp -s <IP-Adresse> <Seriennummer> ping -l 408 -t <IP-Adresse> | arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125 |
| Syntax unter UNIX/Linux/Mac Beispiel für UNIX/Linux/Mac | |
| arp -s <IP-Adresse> <Seriennummer> temp ping -s 408 <IP-Adresse> | arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125 |
- Stellen Sie sicher, dass das Netzwerkkabel mit der Kamera verbunden ist und starten Sie die Kamera bzw. starten Sie diese neu, indem Sie die Stromversorgung unterbrechen und wiederherstellen.
- Schließen Sie die Befehlszeile, sobald "Reply from 192.168.0.125:" ...' oder eine ähnliche Meldung erscheint.
- Starten Sie einen Browser, geben Sie im Adressfeld "http://
" ein und drücken Sie die Eingabetaste.
Hinweise:
- So öffnen Sie die Eingabeaufforderung unter Windows: Wählen Sie im Startmenü die Option Ausführen... und geben Sie cmd ein. Klicken Sie auf OK.
- Verwenden Sie zum Eingeben des Befehls "ARP" unter Mac OS X das Dienstprogramm "Terminal", das Sie unter "Anwendung > Dienstprogramme" finden.
Wiederherstellen der werkseitigen Standardeinstellungen
Gehen Sie wie folgt vor, um sämtliche Parameter einschließlich der IP-Adresse auf die werkseitigen Standardeinstellungen zurückzusetzen:
- Ziehen Sie das Netzwerkkabel von der Kamera ab.
- Entfernen Sie die obere Abdeckung, indem Sie die beiden unverlierbaren Schrauben lösen.
- Halten Sie die Steuertaste gedrückt und schließen Sie das Netz-/Netzwerkkabel wieder an.
- Halten Sie die Steuertaste so lange gedrückt, bis die Statusanzeige gelb aufleuchtet (dies kann bis zu 15 Sekunden dauern).
- Lassen Sie die Steuertaste los. Sobald die Statusanzeige grün leuchtet (dies kann bis zu einer Minute dauern), ist die Kamera auf die werkseitigen Standardeinstellungen zurückgesetzt.
- Legen Sie die IP-Adresse erneut fest. Wenden Sie dabei eines der in diesem Handbuch beschriebenen Verfahren an.
Die Parameter können auch über die Weboberfläche auf die werkseitigen Einstellungen zurückgesetzt werden. Weitere Informationen dazu finden Sie in der Online-Hilfe und im Benutzerhandbuch.
Weitere Informationen
Das Benutzerhandbuch ist auf der Axis Website unter http://www.axis.com erhältlich und befindet sich auch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte.
Tipp: Unter www.axis.com/techsup finden Sie Firmware-Aktualisierungen für Ihre Netzwerk-Kamera. Klicken Sie auf das Menüelement Basic Configuration (Grundkonfiguration) auf der Webseite des Produkts, um die aktuelle Firmware-Version anzuzeigen.
