BEDIENUNGSANLEITUNG TVCC35510 ABUS
D Bedienungsanleitung
UK User manual
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 6.
UK
Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!
Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit.
Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.
Wichtige Sicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!
Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:
- Es sind keine für Sie zu wartenden Teile im Inneren des Produkts.
- Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:
- Nässe oder zu hohe Luftfeuchtigkeit
• Extreme Kälte oder Hitze - Direkte Sonneneinstrahlung
• Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• starke Vibrationen - starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
• Die Kamera darf nicht auf unbeständigen Flächen installiert werden.
Allgemeine Sicherheitshinweise:
- Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw., könnten für Kinder zu einem gefährlichen Spielzeug werden.
- Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
- Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
- Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
- Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
- Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
- Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.
Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.
Inhaltsverzeichnis
- BESTIMMUNGSGEMÄße VERWENDUNG 7
- SYMBOLERKLÄRUNG 7
- LIEFERUMFANG 7
- MERKMALE UND FUNKTIONEN....7
- GERÄTEBESCHREIBUNG......8
5.1 ÜBERBLICK – TYPENNUMMER....8
5.2 AUSPACKEN....8
- MONTAGE 8
6.1 MONTIEREN DER KAMERA 8
6.2 ANSCHLÜSSE 10
6.3 AUSRICHTUNG DES KAMERAMODULS....11
6.4 FOKUS- UND ZOOMEINSTELLUNG....11
6.5 EINSTELLEN DER IR-LED INTENSITÄT / KAMERAPARAMETER 12
6.6 AUFSETZEN DER DOMEKUPPEL 12
- WARTUNG UND REINIGUNG......13
7.1 FUNKTIONSTEST ....13
7.2 REINIGUNG....13
-
ENTSORGUNG 13
-
TECHNISCHE DATEN 14
1. Bestimmungsgemäße Verwendung
Die 550 TVL Domekamera ist mit einem hochwertigen Bildaufnehmer ausgestattet. Sie dient zur Videoüberwachung im Innenbereich in Verbindung mit einem Aufzeichnungsgerät oder einem Überwachungsmonitor.
Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „4. Merkmale und Funktionen“.
Das Produkt darf weder feucht oder nass werden. Die Videoüberwachungskamera ist nur für den Einsatz in trockenen Innenräumen vorgesehen.

Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren. Jeder andere Einsatz ist nicht bestimmungsgemäß und führt zum Verlust der Garantie bzw. Gewährleistung; sämtliche Haftung wird ausgeschlossen. Dies gilt auch, wenn Umbauten und/oder Veränderungen am Produkt vorgenommen wurden.
Lesen Sie sich die Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen. Die Bedienungsanleitung enthält wichtige Informationen für Montage und Bedienung.
2. Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.
3. Lieferumfang
• 550 TVL Domekamera
• Befestigungsmaterial
- DC-2PIN Adapter
• Bedienungsanleitung
4. Merkmale und Funktionen
- Neuester lichtempfindlicher Chipsatz für klare Bilddarstellung bei schwachen Lichtverhältnissen
- Einstellbare IR LEDs für Videoüberwachung bei völliger Dunkelheit (TVCC35500, TVCC35510)
- Easy Plug Kameramodul und Montageplatte für einfache und schnelle Installation
- Zweiter Videoausgang für Servicezwecke
• 3-Achsen Kamerahalter
5. Gerätebeschreibung
5.1 Überblick – Typennummer
| Modelnummer | TVCC350 | 00 | TVCC350 | 10 | TVCC355 | 00 | TVCC355 | 10 |
| TV-Linien 550 | TVL 550 | TVL 550 | TVL 550 | TVL | ||||
| Objektiv 3.6 mm | 2.8~10.5 mm | 3.6 mm | 2.8~10.5 mm | |||||
| IR | - | - | √ √ | |||||
| Tag/Nacht (IR-Schwenkfilter) | - | - | √ √ | |||||
| Betriebsspannung | 12 VDC | 12 VDC | 12 VDC | 12 VDC | ||||
| Kameramodulansicht | ![]() | ![]() | ![]() | ![]() | ||||
5.2 Auspacken
Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.
6. Montage

ACHTUNG!
Während der Montage muss die Kamera von der Spannung getrennt sein.
6.1 Montieren der Kamera
Aufbaumontage
Vor dem Entfernen der Domekuppel muss die sich seitlich befindliche Sicherungsschraube entfernt werden. Die Domekuppel kann anschließend mit dem Kuppelring entgegen dem Uhrzeigersinn abgeschraubt werden.

Das Kameramodul kann bei diesem Domekameratyp entfernt werden und ist mit zwei Sicherungsschrauben gesichert. Bodenplatte und Kameramodul sind über einen 15 poligen D-Sub-Stecker/Buchse verbunden. Entfernen Sie diese Sicherungenschrauben, und entfernen Sie anschließend vorsichtig das Kameramodul.
Halten Sie die Bodenplatte an den voraussichtlichen Installationsort, markieren Sie die zwei Löcher für die Befestigung auf dem Untergrund, und bohren Sie diese Löcher. Verwenden Sie die mitgelieferten Schrauben und Dübel, um die Bodenplatte zu befestigen. Die Kabelverlegung kann seitlich oder verdeckt in die Decke/Wand erfolgen.
Deckeneinbaumontage
Für den Einbau dieser analogen Innendome-serie in abgehängte Decken ist eine Halterung optional erhältlich (TVAC31010).
Dazu muss als Erstes der Abdeckring von der Bodenplatte getrennt werden. Führen Sie einen schmalen flachen Schraubendreher in die flachen Öffnungen an der Rückseite nacheinander ein, und drücken Sie den Schrauendreher nach innen (siehe Bild; 1/2/3). Die drei Fixierungen lösen sich, und der Ring ist nun abnehmbar.
Bohren Sie nun ein Loch von ca. 124 mm in die Deckenplatte (max. 130 mm). Legen Sie den Deckeneinbauhalter auf die Deckenplatte, und führen Sie die Bodenplatte der Kamera in die Öffnung. Anschließend verwenden Sie die mitgelieferten Schrauben zur Befestigung der Bodenplatte am Deckeneinbauhalter (siehe Bild).
Die Verkabelung erfolgt durch die Decke.

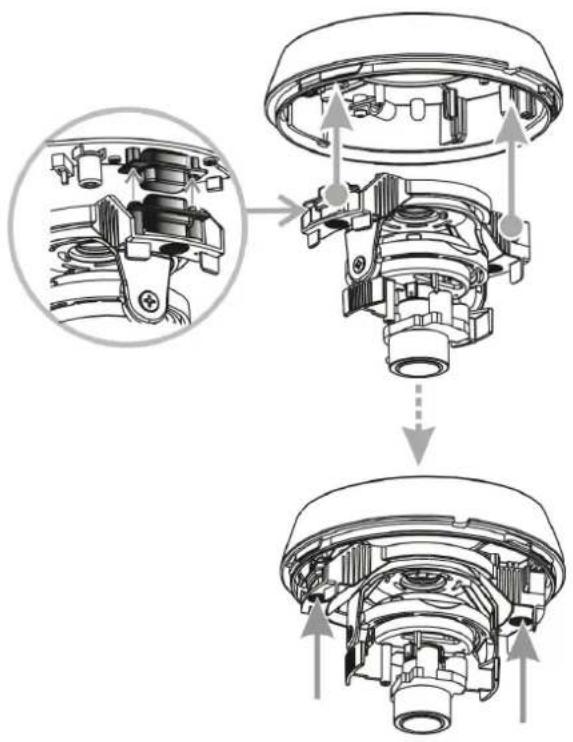

Einsetzen des Kameramoduls
Führen Sie das Kameramodul so an die Bodenplatte heran, dass der 15 polige Stecker und die 15 polige Buchse übereinander positioniert sind. Das Kameramodul wird auf der Gegenseite über zwei Haltestege in Position gehalten. Wenn Stecker und Buchse innereinander positioniert sind, drücken Sie an beiden Außenseiten des Kameramoduls in Richtung Bodenplatte, bis der Stecker in der Buchse vollständig eingesteckt ist.
Die Domekuppel und der Kuppelring werden zum Schluss durch Aufschrauben im Uhrzeigersinn wieder fixiert. Die seitliche Fixierschraube wird wieder eingeschraubt.

Während der Montage muss die Kamera von der Spannung getrennt sein.
6.2 Anschlüsse
Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Netzspannung und die Nennspannung der Kamera übereinstimmen.
Spannungsversorgung & Videosignal Videoausgang (für Servicezwecke)
2 Spannungsanschluss (Rundstecker 5.5x2.1mm, 12 VDC) oder DC-2PIN Adapter
3 Videoausgang (sekundär, Service), Cinch (female) FBAS 1Vs-s

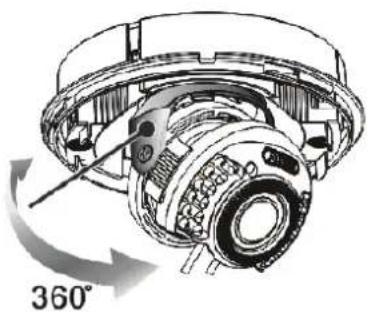

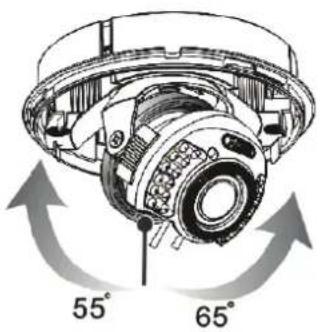

6.3 Ausrichtung des Kameramoduls
Das Kameramodul ist in 3 Achsen einstellbar. Die Einstellmöglichkeit der 3. Achse wird meist bei Wandmontage der Kamera benötigt. Die Modulrotation (1. & 3. Achse) sollte nicht weiter als 360° erfolgen.
Schwenken (1. Achse)

Neigen (2. Achse) Rotation (3. Achse)


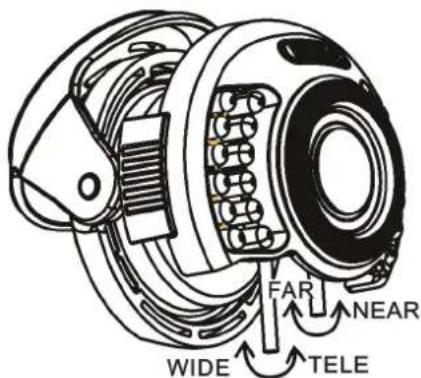

6.4 Fokus- und Zoomeinstellung
Die Kameramodelle TVCC35010 und TVCC35510 verfügen über ein Variofocal Objektiv. An der Unterseite des Variofocal-Objektives befindet sich je eine Einstellschraube für den Zoomfaktor und den Fokus. Diese Schrauben dienen gleichzeitig als Fixierschrauben für das Objektiv.

Um diese Schrauben zu lösen, drehen Sie diese bitte vorsichtig entgegen dem Uhrzeigersinn. Nehmen Sie anschließend die Einstellungen wie gewünscht vor. Zum Schluss fixieren Sie diese beiden Schrauben wieder.
| Funktion Beschreibung / Option | |
| Zoomfaktor-Einstellung | WIDE – Blickwinkel weitwinklig, Zoom 0x (max.)TELE – Blickwinkel schmal, Zoom 3.75x (max.) |
| Fokus-Einstellung FAR | Fokus entferntNEAR – Fokus nah |
6.5 Einstellen der IR-LED Intensität / Kameraparameter
1 Iris Level: Einstellung der Grundöffnung des Auto-Iris-Objektivs (nur bei TVCC35010/TVCC35510)
2 IR Intensität: Für diese Domekamerareihe für Innenanwendungen stehen 2 Stufen der Intensität des IR Lichtes zur Verfügung (HI – 10 Meter; LOW – 5 Meter).
3 BLC – Gegenlichtkompensation (BLC=An; OFF=Aus)
AGC – Automatische Verstärkungsregelung (AGC=Normal; HI=AGC+6dB)
DAY – Tag/Nachtumschaltung (AUTO=S/W Modus bei Nacht; DAY=Farbmodus auch im Nachtbetrieb)
IR Infrarot-LED-Aktivierung (AUTO=Automatische Aktivierung der IR LEDs bei schlechten Lichtverhältnissen; IR OFF=IR LEDs sind dauerhaft deaktiviert)
Die Domekuppel wird in einer bestimmten Position wieder auf die Bodenplatte aufgesetzt.
Es ist darauf zu achten, dass sich die Öffnung für die Sicherungsschraube am Kuppelring nahe der Öffnung für die Kabeldurchführung befindet.
Die Kuppel wird durch drei Befestigungszapfen mit der Bodenplatte fixiert, und wird durch Drehen im Uhrzeigersinnn aufgeschraubt.
Fixieren Sie die Kuppel nun durch Einschrauben der im Lieferumfang befindlichen Sicherungsschraube.

7. Wartung und Reinigung
7.1 Funktionstest
Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn
- das Gerät sichtbare Beschädigungen aufweist,
• das Gerät nicht mehr funktioniert und - nach längerer Lagerung unter ungünstigsten Verhältnissen oder
- nach schweren Transportbeanspruchungen.

Bitte beachten Sie:
Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts.
7.2 Reinigung
Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Geräteinnere kommen, dadurch wird das Gerät zerstört. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses angegriffen werden.
8. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.
- Technische Daten
| Typennummer | TVCC35000 | TVCC35010 | TVCC35500 | TVCC35510 |
| Standard | PAL | |||
| TV-Linien | 550 TVL | |||
| Bildaufnehmer | 1/3" Sharp HQ CCD | |||
| DSP | Sharp | |||
| Bildelemente (total) | 795(H) x 596(V) | |||
| Bildelemente (effektiv) | 752(V) x 582(H) | |||
| Signal-Rauschabstand | 48 dB | |||
| Mindestbeleuchtung (Tag) | 0.3 Lux @ F2.0 | 0.3 Lux @ F2.0 | 0.03 Lux @ F2.0 | 0.03 Lux @ F2.0 |
| Mindestbeleuchtung (Nacht) | - - 0 Lux | @ F2.0 0 Lux @ | F2.0 | |
| Tag/Nacht | Farbe / S/W Farbe / S/W | IR Schwenkfilter (ICR), Farbe / S/W | IR Schwenkfilter (ICR), Farbe / S/W | |
| Objektiv | 3.6 mm, F2.0 | 2.8-10.5 mm, F2.0 | 3.6 mm, F2.0 | 2.8-10.5 mm, F2.0 |
| IR LEDs | - 12 LEDs, 850nm | |||
| IR Reichweite | - 5 / 10 m | |||
| Horizontaler Blickwinkel | 71° | 101.8°~27.4° | 71° | 101.8°~27.4° |
| Electronic Shutter | AES | AI | AES | AI |
| Synchronisierung | Intern | |||
| Verstärkungsregelung (AGC) | 20dB / 26dB (Hi) | |||
| Gegenlichtkompensation | BLC | |||
| Weißabgleich | AWB, 2700K~9500K | |||
| Bedienelemente | 4 x DIP-Schalter, 1 x Potentiometer | 5 x DIP-Schalter, 1 x Potentiometer | ||
| IP Schutzgrad | IP34 | |||
| Videosignal | 2 x FBAS, 1V s-s, 75 Ohm (BNC, Cinch), 5.5x2.1mm (DC) | |||
| Betriebstemperatur | -10°C ~ +50°C | |||
| Luftfeuchtigkeit | 0~85%, nicht kondensierend | |||
| Versorgungsnennspannung | 12 VDC | |||
| Leistungsaufnahme | Max. 100 mA | max. 120 mA (IR aus), max. 300 mA (IR an) | ||
| Abmessungen (Hx∅) | 99.5 x 145 mm | |||
| Gewicht | 290 g 330 g 320 g 360 g | |||
| Zertifizierungen | CE, RoHS, Reach | |||
550 TVL Dome camera
