BEDIENUNGSANLEITUNG 58205 UNOLD

Bedienungsanleitung Modell 58205

Stand: Mai 2014 /nr

Copyright ©

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0)6205/9418-12

E-Mail [e-mail]

Internet www.unold.de 58205_01

INHALTSVERZEICHNIS

Bedienungsanleitung Modell 58205

Technische Daten 6

Symbolerklärung....6

Für Ihre Sicherheit....6

Bedienfeld 9

Vor dem ersten Benutzen....9

Bedienen der Induktionskochplatte 9

Erklärung der Funktionen 10

Kochgeschirr 10

Funktionsweise.... 11

Sicherheitsfunktionen 11

Reinigen und Pflegen.... 11

Garantiebestimmungen 12

Entsorgung / Umweltschutz 12

Informationen für den Fachhandel.... 12

Service-Adressen 13

Technische gegevens 26

Verklaring van de symbolen....26

BEDIENUNGSANLEITUNG MODELL 58205

TECHNISCHE DATEN

Leistung: 1.200 Watt, 220–240 V\~, 50–60 Hz

Kochstelle ca. 16 cm, maximal 1.200 Watt

Größe: Ca. 25,0 x 19,0 x 5,9 cm (B/T/H)

Gewicht: Ca. 1,50 kg

Kabellänge: Ca. 180 cm

Gehäuse: Kunststoff

Platte: Hitzebeständiges, bruchfestes Glas

Ausstattung: 5 Leistungsstufen von 300-1.200 Watt

(300/600/800/1.000/1.200 W), 5 Temperaturstufen von 60–200 °C (60/80/160/180/200 °C). Kochfeldgröße 16 cm für

Töpfe bis 16 cm Bodendurchmesser, automatische Erkennung geeigneter Töpfe, Überhitzungsschutz, automatische

Anpassung an Stromschwankungen, automatische Abschaltung nach ca. zwei Stunden

Zubehör: Bedienungsanleitung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sich ziehen können oder zu Schäden am Gerät führen.

Dieses Symbol weist Sie auf eine eventuelle Verbrennungsgefahr hin. Gehen Sie hier immer besonders achtsam vor.

FÜR IHRE SICHERHEIT

Allgemeine Sicherheitshinweise

1. Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.

2. Das Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten

oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Das Gerät ist kein Spielzeug. Das Säu-bern und die Wartung des Geräts

dürfen von Kindern nur unter Auf- sicht durchgeführt werden.

1. Kinder unter 3 Jahren sollten dem Gerät fernbleiben oder durchgehend beaufsichtigt werden.

2. Kinder zwischen 3 und 8 Jahren sollten das Gerät nur dann ein- und ausschalten, wenn es sich in seiner vorgesehenen normalen Bedienungsposition befindet, sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder zwischen 3 und 8 Jahren sollten das Gerät weder anschließen noch bedienen, säubern oder warten.

3. Kinder sollten beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät spielen.

4. Gerät nur an Wechselstrom gemäß Typenschild anschließen.

5. Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betrieben werden.

6. Personen mit Herzschrittmachern, insbesondere mit Geräten älterer Bauart, sollten vor Inbetriebnahme Ihren Arzt befragen, da die Funktion des Herzschrittmachers beeinträchtigt werden könnte.

7. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.

8. Das Gerät darf nicht in Wasser oder eine andere Flüssigkeit eingetaucht werden. Schützen Sie das Gerät vor Nässe.

9. Vor dem Aufheizen das Kabel bitte vollständig abwickeln, damit es nicht mit heißen Teilen in Berührung kommt.

10. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt, z. B.

■ Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten, 2

■ landwirtschaftlichen Betrieben,

■ zur Verwendung durch Gäste in Hotels, Motels oder sonstigen Beherbergungsbetrieben,

■ in Privatpensionen oder Ferienhäusern.

1. Prüfen Sie regelmäßig Stecker und Anschlusskabel auf Verschleiß oder Beschädigungen. Bei Beschädigung des Anschlusskabels, der Glasplatte oder anderer Teile senden Sie das Gerät bitte zur Überprüfung und/oder Reparatur an unseren Kundendienst.

2. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer führen und führen zum Ausschluss der Garantie.

3. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Aufstellen des Gerätes

1. Stellen Sie das Gerät auf eine feste ebene und trockene Oberfläche. Stellen Sie das Gerät niemals auf heiße Oberflächen, Metall-oberflächen oder mit Textilien abgedeckte Oberflächen.
2. Halten Sie ausreichend Abstand zu Gegenständen, die auf Magnetismus reagieren, z. B. Scheckkarten, Radio, Fernseher, Videokassetten etc.
3. Das Gerät darf nicht draußen benutzt werden.
4. Halten Sie während des Betriebs ausreichend Abstand zu Wänden und brennbaren Gegenständen wie z. B. Vorhängen.
5. Betreiben Sie das Gerät nicht in der Nähe von Wärmequellen.
6. Das Gerät darf nicht in eine feste Arbeitsplatte eingebaut werden.

Bedienen des Gerätes

1. Verwenden Sie zum Kochen auf der Induktionskochplatte nur induktionsgeeignetes Kochgeschirr.

2. Das Gerät heizt sehr schnell. Das Erhitzen leerer Töpfe kann zu Beschädigungen am Gerät sowie am Kochgeschirr führen.

3. Schalten Sie das Gerät nur an, wenn sich ein gefüllter Topf auf der Kochplatte befindet. Töpfe nicht überfüllen, um ein Überkochen zu vermeiden.

4. Falls dennoch einmal etwas überkocht, schalten Sie zunächst das Gerät aus und ziehen Sie den Stecker aus der Steckdose. Reinigen Sie bitte das Gerät sorgfältig und lassen Sie es gut trocknen.
5. Lassen Sie keine Metallgegenstände wie z. B. Messer oder Gabeln auf der Kochplatte liegen, da sich diese beim Einschalten des Geräts erhitzen könnten.
6. Erhitzen Sie keine geschlossenen Metalldosen, diese könnten platzen.
7. Sorgen Sie dafür, dass die Lüftungsschlitze des Geräts stets frei sind.
8. Stecken Sie keine spitzen Gegenstände wie Nadeln in die Lüftungsschlitze. Es besteht die Gefahr eines Stromschlages.

9. Während des Betriebs darf das Gerät nicht bewegt werden. Bevor Sie das Gerät bewegen, bitte das Gerät ausschalten und Kochtöpfe herunternehmen.

10. Lassen Sie keine Gegenstände auf die Glasplatte fallen – Bruchgefahr! Bei Rissen in der Glasplatte oder sonstigen Beschädigungen der Glasplatte darf das Gerät nicht weiter benutzt werden, sondern muss zur Reparatur an unseren Kundendienst eingeschickt werden.

11. Das Gerät sollte nicht länger als 4 Stunden im Dauerbetrieb benutzt werden. Bei längerer Benutzung zwischendurch für mindestens 30 Minuten ausschalten.
12. Bitte ziehen Sie die Töpfe nicht über das Bedien- und Anzeigefeld, da diese sonst beschädigt werden können.
13. Legen Sie keine Gegenstände, Folien o. ä. zwischen Topf und Kochplatte.
14. Stellen Sie keine heißen Töpfe auf das Bedienfeld.
15. Nach Gebrauch, bevor Sie das Gerät umstellen oder vor dem Reinigen bitte immer den Stecker aus der Steckdose ziehen, das Gerät ausschalten und abkühlen lassen.

Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Es besteht Gefahr eines Stromschlages.

Achtung: Die Glasplatte kann sich durch die vom Kochgeschirr abstrahlende Hitze erwärmen. Bitte berühren Sie die Glasplatte daher nicht direkt nach dem Kochen, um Verbrennungen zu vermeiden.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

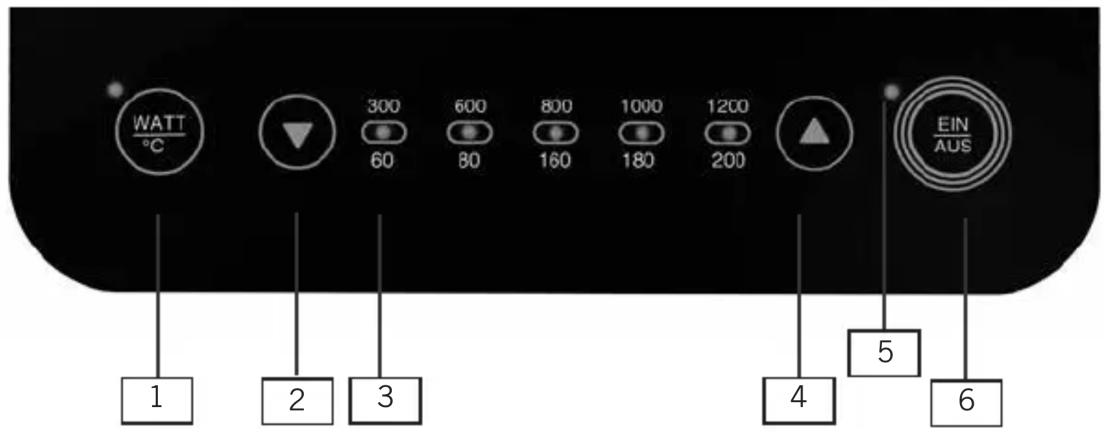

BEDIENFELD

WATT °C 300 60 600 80 160 1000 180 1200 200 EIN AUS 1 2 3 4 5 6

1 Watt: Kontrollleuchte Leistungsstufe °C - Kontrollleuchte Temperaturstufe

4 Taste ▲
5 Kontrollleuchte EIN/AUS
6 Taste EIN/AUS

2 Taste ▼
3 Watt/°C-Stufenanzeige

VOR DEM ERSTEN BENUTZEN

1. Entfernen Sie alle Verpackungs- materialien und Transport- sicherungen.
2. Wischen Sie das Gerät mit einem feuchten Tuch gründlich ab.
3. Stellen Sie das Gerät auf eine ebene, feste und trockene Ober-

fläche mit ausreichend Abstand zu allen Seiten. Stellen Sie das Gerät bitte nicht auf brennbare Materialien wie Tischdecken usw.
4. Stecken Sie den Stecker in eine Steckdose.

BEDIENEN DER INDUKTIONSKOCHPLATTE

1. Stecken Sie den Stecker in die Steckdose.
2. Es ertönt ein kurzer Signalton. Die Kontrollleuchte der Taste EIN/ AUS blinkt.
3. Drücken Sie die Taste EIN/AUS, um das Gerät einzuschalten.
4. Die Taste Watt/°C blinkt, um anzuzeigen, dass das Gerät betriebsbereit ist.
5. Sie können das Gerät entweder über die Leistung oder über die Temperatur steuern. Durch Drücken der Taste Watt/°C können Sie zwischen beiden

Einstellungsarten wechseln. Die Leistungs- bzw. Temperaturstufe kann während des Kochvorgangs jederzeit durch Drücken der ▼/▲ Tasten verändert werden. Die Grundeinstellung bei „Watt“ ist 800 Watt, bei „°C“ 160 °C.
6. Wählen Sie über die Taste Watt/°C die gewünschte Einstellungsart. Die Kontrollleuchte der jeweils gewünschten Art leuchtet auf.
7. Wählen Sie nun über die Tasten ▼ / ▲ die entsprechende Leistung in Watt oder Temperatur in °C aus.

1. Folgende Einstellungen sind möglich:
   Watt: 300, 600, 800, 1.000 und 1.200 Watt
   °C: 60, 80, 160, 180, 200 °C.

2. Das Gerät kann während des Kochvorgangs jederzeit durch Drücken der Taste EIN/AUS abgeschaltet werden.

3. Die gewählten Einstellungen werden bei Abbruch durch z. B. einen Stromausfall nicht gespeichert.

4. Der Ventilator läuft nach dem Ausschalten des Gerätes noch ca. 60 Sekunden weiter.

5. Nach spätestens zwei Stunden schaltet sich das Gerät automatisch ab.
6. Ziehen Sie nach Gebrauch den Stecker des Gerätes aus der Steckdose, um Strom zu sparen.

ERKLÄRUNG DER FUNKTIONEN

Funktion Watt

Die folgenden Leistungsstufen stehen zur Auswahl:

300 W Warm halten, ausquellen

600 W Schonend kochen

800 W Schonend kochen

1.000 W Schonend kochen braten

1.200 W Schonend ankochen und braten

Die angegebenen Werte sind

Richtwerte, Diese Werte können je nach

Material und Größe des verwendeten Kochgeschirrs geringfügig abweichen.

Funktion °C

Die folgenden Temperaturstufen stehen zur Auswahl:

60°C Warm halten

80 °C Schonend kochen

160 °C Schonend braten

180 °C Braten/Ankochen

200 °C Grillen

KOCHGESCHIRR

1. Verwenden Sie nur geeignetes Kochgeschirr.
2. Geeignet sind: Edelstahltöpfe mit ferromagnetischem Boden, Töpfe und Pfannen aus Gusseisen, emaillierte Eisentöpfe/-pfannen.
3. Ob Ihr Geschirr geeignet ist, können Sie mit einem Magnet testen: Wenn dieser von außen am Topfboden haften bleibt, kann der Topf auf der Induktionskochplatte verwendet werden.
4. Nicht geeignet sind Kochtöpfe und Pfannen aus Aluminium, Kupfer, Glas, Keramik und teilweise aus Chromnickelstahl.
5. Die Kochtopfe sollten einen Bodendurchmesser zwischen 12 und 16 cm haben.
6. Bitte beachten Sie: Passen Sie die Leistungs- bzw. Temperaturstufe dem verwendeten

Kochgeschirr an. Bei Verwendung kleiner Töpfe und Pfannen können Sie bereits bei 180 °C oder 1.200 Watt grillen. Eine zu hohe Stufe kann bei kleinen Töpfen zu Beschädigungen führen.

1. Beschichtete Kochöpfe und Pfannen können bei zu starker Erhitzung Schäden an der Beschichtung davon tragen. Bitte beachten Sie bei Kochgeschirr generell die Angaben des Herstellers zum Anwendungsbereich der Töpfe. Wählen Sie im Zweifelsfall eine niedrigere Garstufe, um Schäden zu vermeiden.

2. Stellen Sie die Töpfe immer exakt in die Mitte des Kochfeldes, um Fehlermeldungen und automatisches Abschalten zu vermeiden.

FUNKTIONSWEISE

Beim Kochen auf einem Induktionskochfeld sparen Sie bis zu 50 % Strom. Die Kochzeit verkürzt sich um bis zu 30 %.

Beim Kochen mit Induktion wird nicht das Kochfeld selbst erhitzt, sondern der Boden des darauf stehenden Kochgeschirrs, sofern dieses ferromagnetisch ist. Die Wärmeerzeugung erfolgt durch Wirbelströme, die durch ein magnetisches Wechselfeld unterhalb der Glasplatte erzeugt werden.

Die Vorteile sind:

■ Geringe Reaktionszeit, daher kurze Vorwärmzeit, schnelle und exakte Steuerung der Wärmezu- fuhr

■ Schnelle Wärmeerzeugung, da die Energie nach dem Einschalten sofort voll verfügbar ist.
■ Kühle Kochplatte, die sich nur durch die vom Kochtopf reflektierte Wärme erwärmt.
■ Große Energieeinsparung von bis zu 50 %.
■ Einfache Reinigung, da beim Überkochen von Lebensmitteln diese nicht auf der Glaskeramikplatte anbrennen können.
■ Hohe Sicherheit: sobald das Kochgeschirr von der Kochstelle genommen wird, stoppt die automatische Wärmeerzeugung.

SICHERHEITSFUNKTIONEN

1. Überspannungsschutz

Bei einer zu hohen oder zu niedrigen Spannung passt das Gerät die Leistung automatisch an.

2. Überhitzungsschutz

Das Gerät erkennt automatisch, wenn die Temperatur auf der Glaskeramikplatte zu hoch ansteigt. In diesem Fall wird der Kochvorgang unterbrochen und ein Signalton ertönt in Intervallen, bis das Gerät sich wieder im normalen Temperaturbereich befindet.

3. Metallschutz

Das Gerät erkennt, wenn kleine Metallteile unter 8 cm Länge auf der Platte liegen. In diesem Fall lässt sich das Gerät nicht einschalten.

4. Automatische Erkennung von geeignetem Kochgeschirr

Das Gerät erkennt automatisch, wenn kein Kochtopf auf der Platte steht oder der verwendete Kochtopf nicht für Induktion geeignet ist. In diesem Fall ertönt ein Signalton und der Kochvorgang wird abgebrochen.

REINIGEN UND PFLEGEN

Vor dem Reinigen stets den Stecker aus der Steckdose ziehen und das Gerät abkühlen lassen.

1. Tauchen Sie das Gerät zum Reinigen nie in Wasser oder eine andere Flüssigkeit ein.

2. Wischen Sie die Platte und das Gehäuse mit einem gut ausgedrückten feuchten Tuch ab.

3. Verwenden Sie keine Scheuermittel, Desinfektionsmittel, Stahlwolle oder sonstigen kratzenden oder scharfen Gegenstände.

4. Geben Sie auf keinen Fall Wasser oder eine andere Flüssigkeit direkt auf das Gerät.

5. Bei stärkeren Verschmutzungen kann ein handelsüblicher Reiniger oder Spezialschaber für Glaskeramikkochfelder verwendet werden.

6. Bitte reinigen Sie die Lüftungsschlitze von Zeit zu Zeit mit einer weichen Bürste, um Staubablage-rungen zu beseitigen.

7. Vergewissern Sie sich vor dem nächsten Gebrauch, dass das Gerät trocken ist.

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freigemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland und Österreich entstandene Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer her ge stellt. Regelmäßige Wartung und fachge rechte Reparaturen durch unseren Kunden dienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sie bitte:

Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen dieses Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten ab liefern.

Durch das separate Sammeln und Recyceln von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklärt die UNOLD AG, dass sich die Induktionskochplatte 58205 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 27.3.2014

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer Straße 4 68766 Hockenheim

Kundendienst

Telefon [phone]

Telefax +49 (0)62 05/94 18-22

E-Mail [e-mail]

Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

ÖSTERREICH

Reparaturabwicklung, Ersatzteile:

ESC Electronic Service Center GmbH

Molitorgasse 15

A-1110 Wien

Telefon [phone]

Telefax +43 (0) 1/9 71 70 59
