BEDIENUNGSANLEITUNG PRS-D1200M PIONEER

Vor Gebrauch dieses Produkts ...... 1

Unsere Website 1

Im Störungsfall 2

Über dieses Produkt 2

VORSICHT 2

WARNUNG 2

Einstellen dieses Geräts ...... 3

Stromanzeige 3

Obere Abdeckung 3

Subsonic-Wahlschalter 3

Bassverstärkungsregler 3

Interferenzschutzschalter (BFC) 3

MODE SELECT-Schalter 4

Verstärkungsregelung 4

Ausschaltfrequenz-Regelung für LPF ..... 4

Eingangsschalter 4

Power Mode-Schalter 4

Richtige Einstellung der Verstärkung 5

Anschluss der Einheit 6

Anschlussschema 7

Lötfreie Verbindungen 8

Anschluss der Stromversorgung 8

Anschluss der Lautsprecher-Ausgang- Klemmen 9

Benutzung des Lautsprecher-Eingangs ...... 9

Anschließen der Lautsprecherkabel 10

Einbau 14

Befestigen der Fernbedienung für die Bassverstärkung ....15

Beispiel eines Einbaus auf einer Bodenmatte oder auf dem Rahmen ...... 15

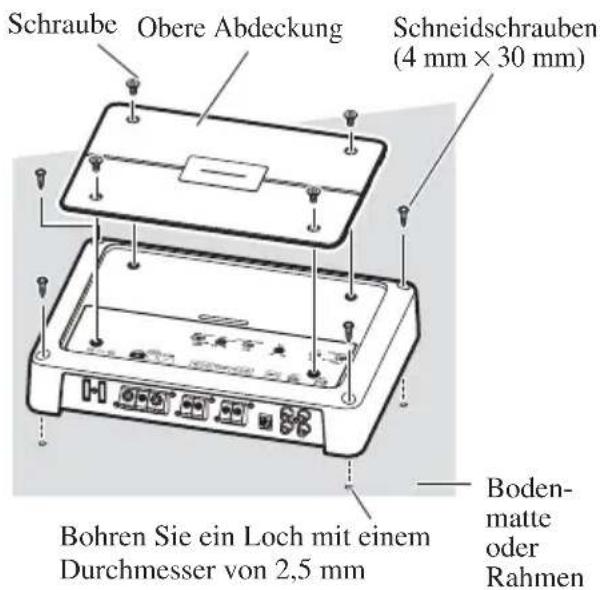

Wiederanbringen der oberen Abdeckung ..... 15

Technische Daten 16

Vielen Dank für den Kauf dieses

PIONEER Produkts. Diese

Bedienungsanleitung vor der Inbetriebnahme sorgfältig durchlesen.

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen

Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung. Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

Unsere Website

Besuchen Sie uns auf folgender Website:

http://www.pioneer.de

- Registrieren Sie Ihr Produkt. Wir speichern die Detaildaten Ihres Produktkaufs in einer Datei, sodass wir Ihnen diese Informationen bei Verlust oder Diebstahl des Produkts jederzeit für Ihre Versicherung bereitstellen können.

- A uf unserer Website finden Sie die jeweils neuesten Informationen der Pioneer Corporation.

Im Störungsfall

Bei Betriebsstörungen den Händler oder eine PIONEER-Kundendienststelle kon-sultieren.

Über dieses Produkt

Bei diesem Produkt handelt es sich um einen Verstärker der Klasse D für den Subwoofer. Wenn sowohl der linke (L) als auch rechte (R) Kanal mit dem RCA-Eingang dieses Produkts verbunden ist, wird der Ausgang gemischt, da es sich bei diesem Produkt um einen Mono-Verstärker handelt.

VORSICHT

• Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.
• Verwenden Sie den mitgelieferten Sechskantschlüssel, um die Schrauben festzuziehen, wenn Sie die Drähte an den Klemmen befestigen. Der Gebrauch eines langen, im Fachhandel erhältlichen Sechskantschlüssels kann dazu führen, dass ein übermäßiges Anzugsmoment angewandt wird, was zu einer Beschädigung der Klemmen und der Drähte führen kann.

WARNUNG

• W ir empfehlen, dass Sie das getrennt erhältliche rote Spezial-Batterie- und Massekabel [RD-228] verwenden. Das Batteriekabel direkt an den Pluspol (+) der Wagenbatterie und das Massekabel an Karosseriemasse anschließen.
• Fassen Sie den Verstärker nicht mit nassen Händen an, da Sie anderenfalls einen elektrischen Schlag erleiden können. Berühren Sie den Verstärker auch nicht, wenn dieser nass ist.
• L assen Sie die Lautstärke so eingestellt, dass Sie beim Fahren noch Verkehrsgeräusche hören können. Es ist gefährlich, ein Fahrzeug zu führen, ohne Verkehrsgeräusche von außen hören zu können.
• Die Anschlüsse der Stromversorgung und der Lautsprecher überprüfen, wenn die Sicherung des getrennt erhältlichen Batteriekabels oder die Verstärker-Sicherung durchbrennt. Machen Sie die Ursache ausfindig, beheben Sie die Störung, und ersetzen Sie die Sicherung dann durch eine andere mit derselben Größe und demselben Nennwert.
• Zur Vermeidung von Schäden am Verstärker und den Lautsprechern unterbricht eine Schutzschaltung automatisch die Stromversorgung zum Verstärker (der Klang setzt aus), sobald ein anormaler Betriebszustand eintritt. Stellen Sie den Betriebsschalter in diesem Fall auf OFF, und überprüfen Sie die Stromversorgungs- und Lautsprecheranschlüsse. Ermitteln Sie die Ursache des Problems und schaffen Sie umgehend Abhilfe.
• W enden Sie sich bitte an Ihren Fachhändler, falls sich die Ursache der Störung nicht klären lässt.
• Trennen Sie zur Vermeidung von elektrischen Schlägen und Kurzschlüssen bei der Inbetriebnahme des Gerätes vorher unbedingt das Anschlusskabel vom negativen (-) Batteriepol ab.
• Ü berzeugen Sie sich, dass sich keine Teile hinter der Konsole befinden, wenn Sie ein Loch zum Einbau des Verstärkers bohren. Achten Sie darauf, dass alle Kabel und wichtigen Teile wie Benzin- und Bremsleitungen und die elektrischen Kabelbäume geschützt sind.
• ACHTEN Sie darauf, dass der Verstärker NICHT mit Flüssigkeiten in Berührung kommen kann, zum Beispiel wegen eines ungünstigen Einbauplatzes. Ein elektrischer Schlag könnte die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Verstärker und Lautsprechern, sowie zu Rauchbildung und Überhitzung führen. Außerdem können Oberflächen von Verstärker und jeglicher angebrachter Lautsprecher heiß werden, sodass bei Berührung kleinere Verbrennungen verursacht werden könnten.

Einstellen dieses Geräts

- Um den Schalter einzustellen, verwenden Sie, falls erforderlich, einen Schraubendreher.

Stromanzeige

Die Stromanzeige leuchtet auf, wenn die Stromversorgung eingeschaltet wird.

Obere Abdeckung

Vor der Installation lösen Sie die Schrauben mit einem 4-mm-Sechskantschlüssel, und nehmen Sie die obere Abdeckung ab.

Subsonic-Wahlschalter

Der Subsonic-Filter beschneidet nicht hörbare Frequenzen unter 20 Hz, um ungewünschte Vibrationen zu eliminieren und Leistungsverluste zu minimieren.

Bassverstärkungsregler

Als Bassverstärkungspegel können Sie entweder 0, 6, 9 oder 12 dB wählen. Anweisungen zum Anschluss der Bassverstärkungs-Fernbedienung an den Verstärker finden Sie im Abschnitt "Anschlussschema".

Interferenzschutzschalter (BFC)

Der BFC-Schalter befindet sich an der Unterseite des Geräts. Falls Sie bei MW/LW-Empfang mit Ihrer Auto-Stereoanlage Hintergrundgeräusche vernehmen, stellen Sie den BFC-Schalter mithilfe eines kleinen Schraubendrehers ein.

MODE SELECT-Schalter

Als Verstärker-Synchronisationsmodus kann MASTER, SYNC oder SYNC INV gewählt werden. Wenn nur ein Verstärker verwendet wird, stellen Sie den MODE SELECT-Schalter auf die Position MASTER. Bei Synchronverbindung von Verstärkern, zwei oder mehr kombiniert, stellen Sie den ersten Verstärker auf MASTER, die anderen auf SYNC oder SYNC INV, je nach Anschlussweise. Verstärkerschaltung auf den Modus SYNC INV erfolgt nur dann, wenn Verstärker synchron mit der ex. Brücke verbunden sind. Zum Schalten auf den Modus SYNC INV muss der Stöpsel über dem MODE SELECT-Schalter entfernt werden, um Zugang zum SYNC INV-Schalter zu erhalten. Entfernen Sie den Stöpsel, nachdem Sie sich vergewissert haben, dass die Anschlüsse stimmen. Einzelheiten zum MODE SELECT-Schalter finden Sie im Abschnitt „Anschließen der Lautsprecherkabel“.

Verstärkungsregelung

Wenn die Lautstärke zu schwach ist, selbst wenn der Lautstärkeregler der zusammen mit diesem Leistungsverstärker verwendeten Auto-Stereo-Anlage aufgedreht wird, drehen Sie den Verstärkungsregler im Uhrzeigersinn. Falls Klangverzerrungen auftreten, wenn die Lautstärke aufgedreht wird, drehen Sie den Verstärkungsregler im Gegenuhrzeigersinn.

• Bei Gebrauch mit einer mit RCA ausgestatteten Auto-Stereoanlage (Standard-Ausgang 500 mV) auf die Position NORMAL einstellen. Bei Gebrauch mit einer mit RCA ausgestatteten Pioneer-Auto-Stereoanlage mit einem maximalen Ausgang von 4 V oder mehr den Pegel dem Auto-Stereoanlagen-Ausgangspegel anpassen.
• Falls bei Gebrauch der Lautsprecher-Eingangsbuchsen zu starke Störungen auftreten, den Verstärkungsregler im Gegenuhrzeigersinn drehen.

Ausschaltfrequenz-Regelung für LPF

Sie können eine Ausschaltfrequenz zwischen 40 Hz und 240 Hz wählen.

Eingangsschalter

Eingang von einem externen Auto-Stereo-Ausgang oder einem Auto-Stereo-Lautsprecher-Ausgang ist möglich. Stellen Sie den Eingangsschalter ein, bevor Sie den Strom einschalten. Da Umstellen des Eingangsschalters bei eingeschaltetem Strom ein lautes Lautsprechergeräusch verursachen kann, wird der Strom durch eine Schutzfunktion abgeschaltet. Zur Verwendung eines externen Ausgangs legen Sie den Schalter nach links. Bezüglich Anschlussanweisungen siehe Abschnitt "Anschlussschema". Zur Verwendung eines Lautsprecher-Ausgangs legen Sie den Schalter nach rechts. In diesem Fall muss das mitgelieferte Lautsprecher-Eingangskabel mit RCA-Stiftkabel verwendet werden. Genaueres hierzu finden Sie im Abschnitt "Benutzung des Lautsprecher-Eingangs".

POWER MODE-Schalter

Bei Gebrauch von Lautsprechern mit einer synthetischen Impedanz von 2 Ω bis 8 Ω legen Sie den Schalter nach rechts (NORMAL). Bei Gebrauch von Lautsprechern mit einer synthetischen Impedanz von 1 Ω bis weniger als 2 Ω legen Sie den Schalter nach links (HI-CURRENT). Diese Einstellungen werden nur bei Gebrauch eines einzelnen Verstärkers verwendet. Bei kombiniertem Einsatz mehrerer Verstärker siehe unter “Anschließen der Lautsprecherkabel”.

Wenn die Lautsprecherimpedanz 2 Ω (4 Ω bei Gebrauch von ex. Brücke) überschreitet, ermöglicht die Position NORMAL High Power-Sound, obwohl der POWER MODE-Schalter auf die Position HI-CURRENT eingestellt sein kann.

Richtige Einstellung der Verstärkung

• Dieses Gerät ist mit einer Schutzfunktion ausgestattet, die eine Betriebsstörung des Geräts selbst und eine Beeinträchtigung der Lautsprecher wegen zu hoher Ausgangsleistung, inkorrekten Gebrauchs oder fehlerhaften Anschlusses verhindert.
• B ei Ausgabe von Tonsignalen mit hoher Lautstärke z.B. schaltet diese Funktion die Klangwiedergabe nach einigen Sekunden ab. Dies ist kein Anzeichen für eine Funktionsstörung. Die Klangwiedergabe normalisiert sich, sobald die Lautstärke am Hauptgerät reduziert wird.
• W enn die Klangwiedergabe unterbrochen wird, könnte der Verstärkungsregler dieses Geräts falsch eingestellt sein. Um fortwährende Klangwiedergabe bei höherer Lautstärke-Einstellung am Hauptgerät zu gewährleisten, stellen Sie den Verstärkungsregler des Verstärkers auf eine dem maximalen Preout-Ausgangspegel des Hauptgeräts entsprechende Position ein. Die Lautstärke muss am Hauptgerät nicht reduziert werden, übermäßige Ausgänge werden kontrolliert.
• W enn auch nach Verminderung der Lautstärke am Hauptgerät und korrekter Einstellung des Verstärkungsreglers am Verstärker noch ab und zu Tonaussetzer auftreten, wenden Sie sich bitte an eine autorisierte PIONEER Kundendienststelle in Ihrer Nähe.

Verstärkungsregler dieses Geräts

GAIN Normal Preout-Pegel: 4 V Preout-Pegel: 6.5 V 6.5V 0.4V Preout-Pegel: 2 V (Standard: 500 mV)

• D ie obige Abbildung die auf NORMAL eingestellte Verstärkung.

Beziehung zwischen Leistungsverstärkung des Verstärkers und Ausgangsleistung des Hauptgeräts

- Wenn die Leistungsverstärkung am Verstärker unangemessen erhöht wird, treten mehr Verzerrungen auf, während die Leistung nur in geringem Maße gesteigert wird.

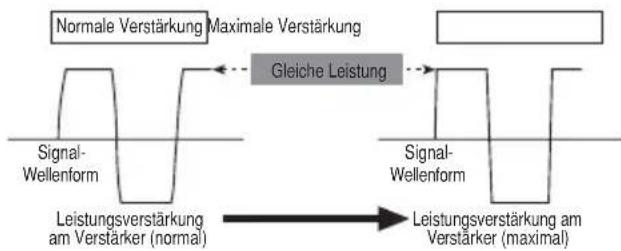

Signal-Wellenform bei Klangwiedergabe mit hoher Lautstärke durch Verstärkungsregler am Verstärker

Normale Verstärkung Maximale Verstärkung Gleiche Leistung Signal- Wellenform Signal- Wellenform Leistungsverstärkung am Verstärker (normal) Leistungsverstärkung am Verstärker (maximal)

- Bei hohem Ausgang wird die Signal-Wellenform verzerrt, wenn die Leistungsverstärkung des Verstärkers erhöht wird, während die Leistung sich nur geringfügig ändert.

VORSICHT

• T rennen Sie das Batterieanschlusskabel vom negativen (–) Batteriepol, um Kurzschlüsse und Schäden am Gerät zu vermeiden.
• Befestigen Sie die Kabel mit Kabelklemmen oder Klebeband. Kabel, die Kontakt mit Metallteilen haben, sollten an den betreffenden Stellen mit Klebeband isoliert werden.
• Vermeiden Sie beim Verlegen der Kabel Plätze, an denen die Kabel Wärmeeinwirkung ausgesetzt sind, wie z.B. in der Nähe der Heizung. Derartige Wärmeeinwirkung kann zu einer Beschädigung der Kabelisolierung und schließlich zu Kurzschlüssen über die Fahrzeugkarosserie führen.

• A chten Sie darauf, dass keines der Kabel bewegliche Fahrzeugteile, wie z.B. den Schalthebel, die Handbremse oder den Sitzverstellhebel, behindert.

• Kürzen Sie die Kabel nicht. Gekürzte Kabel können einen Ausfall der Schutzschaltung verursachen.

• Leiten Sie niemals Strom an andere Geräte, indem Sie die Isolierung des Spannungsversorgungskabels dieses Gerätes freilegen und anzapfen. Die hieraus resultierende Überschreitung der Spannungsbelastungskapazität des Kabels hat Überhitzung zur Folge.
• Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.

VORSICHT:

Zur Vermeidung von Schäden und/oder Verletzungen

• K einesfalls das Lautsprecherkabel direkt erden oder einen negativen Anschluss (–) für mehrere Lautsprecher gleichzeitig anschließen.
• Dieses Gerät ist für Fahrzeuge mit einer 12 Volt Batterie und negativer Erdung bestimmt. Vor dem Einbau in ein Freizeitfahrzeug, Laster oder Bus, die Spannung der Batterie überprüfen.
• W enn die Autostereoanlage längere Zeit eingeschaltet bleibt, während der Motor nicht oder nur im Leerlauf läuft, so könnte dies zu einer Entladung der Batterie führen. Schalten Sie Ihr Stereogerät aus, wenn der Motor im Leerlauf oder im Stillstand ist.
• Sollte die System-Fernbedienungskabel des Verstärkers am Stromanschluss über den Zündungsschalter angeschlossen sein (12 V Gleichspannung), so ist der Verstärker immer eingeschaltet, wenn die Zündung eingeschaltet wird, unabhängig davon, ob das Stereogerät ein- oder ausgeschaltet ist. In diesem Fall könnte es zu einer Entladung der Batterie kommen, wenn der Motor im Stillstand oder im Leerlauf betrieben wird.

- Schließen Sie KEINEN Subwoofer mit einer niedrigeren Impedanz als im Abschnitt "Anschluss der Einheit" angegeben an. Ein Anschluss, der nicht den Spezifikationen entspricht, kann zu einer Beschädigung, Rauchabgabe und Überhitzung des Verstärkers führen. Außerdem kann die Oberfläche des Verstärkers heiß werden und bei Berührung leichte Verbrennungen verursachen.

• Schließen Sie einen der genannten drei Subwoofer an den Verstärker an; 1: einen Subwoofer mit einem Nenneingang von 420 W oder höher und mit einer Impedanz von 4 Ω, 2: einen Subwoofer mit einem Nenneingang von 600 W oder höher und mit einer Impedanz von 2 Ω oder 3: einen Subwoofer mit einem Nenneingang von 600 W oder höher und mit einer Impedanz von 1 Ω. Wenn Nenneingang und Impedanz außerhalb dieser Bereiche liegen, kann der Subwoofer zu brennen beginnen, Rauch abgeben, oder beschädigt werden.
• Das getrennt erhältliche Batteriekabel installieren und möglichst weit von den Lautsprecherkabeln entfernt verlegen. Getrennt erhältliches Batteriekabel, Massekabel, Lautsprecherkabel und Verstärker möglichst weit von Antenne, Antennenkabel und Tuner entfernt installieren/verlegen.

Anschlussschema

• Dieses Schema zeigt die Anschlüsse für externen Ausgang. Legen Sie den Eingangsschalter nach links (RCA).
• Für den Anschluss des externen Ausgangs von einer Auto-Stereoanlage an einen RCA-Eingang verwenden Sie die Buchse für Vollbereichsausgang. Der Grund hierfür ist, dass das LPF des Verstärkers nicht ausgeschaltet werden kann. Wenn diese Buchse nicht verwendet werden kann, verbinden Sie die Subwoofer-Ausgangsbuchse mit dem RCA-Eingang.
• Bei Verbindung mit Lautsprecher-Ausgang unterscheiden sich die Anschlüsse von denen dieses Schemas. Genaueres hierzu finden Sie im Abschnitt "Benutzung des Lautsprecher-Eingangs". Der Eingangsschalter muss in jedem Fall eingestellt werden. Genaueres hierzu finden Sie im Abschnitt "Einstellen dieses Geräts".

Tülle Sicherung (40 A) × 2 Spezielles rotes Batteriekabel [RD-228] (separat erhältlich) Nachdem alle anderen Anschlüsse am Verstärker ausgeführt worden sind, das Batterie-Kabelklemme des Verstärkers mit der positiven (+) Klemme der Batterie verbinde. Erdungskabel (schwarz) [RD-228] (separat erhältlich) An Fabrzeugkarosserie oder Metallteil anschließen. Bassverstärkungs- Fernbedienung 6 m Autostereo mit RCA- Ausgangsbuchsen Externer Ausgang Anschlusskabel mit RCA-Stiftsteckern (separat erhältlich). RCA-Eingangsbuchsen SYNC OUT/ SYNC IN-Buchse Bezüglich Anweisungen zur Belegung der SYNC OUTPUT / SYNC INPUT- Buchse siehe Abschnitt "Anschließen der Lautsprecherkabel". Lautsprecher-Ausgangsklemme Siehe Abschnitt: "Anschließen der Lautsprecherkabel" für Einzelheiten bezüglich des Lautsprecheranschlusses. Sicherung (40 A) × 2

System-Fernbedienungskabel (separat erhältlich) Den Stecker dieses Kabels an die System-Fernbedienungsbuchse der Auto-Stereoanlage anschließen (SYSTEM REMOTE CONTROL). Die Buchse kann am Auto-Antennen-Relais-Anschluss angeschlossen werden. Sollte die Stereoanlage nicht über einen Fernbedienung-System-Regler-Anschluss verfügen, schließen Sie das Steckteil am Stromanschluss des Zündschalters an.

Lötfreie Verbindungen

• Schließen Sie kein Kabel mit einer freiliegenden Kernader an die Stromklemmen dieses Verstärkers an (Stromversorgung, GND-Anschluss, System-Fernbedienungsanschluss). Ein Abtrennen oder Zerreißen der Kernader kann zu einem Brand oder Kurzschluss führen.
• D a sich der Draht mit der Zeit lockert, muss er regelmäßig überprüft und, falls erforderlich, festgezogen werden.
• L öten oder binden Sie die Enden der verdrehten Leiter nicht.
• A chten Sie beim Befestigen darauf, den Schutzmantel des Leiters nicht festzuklemmen.
• V erwenden Sie den mitgelieferten Inbusschlüssel, um die Klemmenschrauben des Verstärkers zu lockern und festzuziehen. Sichern Sie den Draht immer richtig mit den Anschlussschrauben. Da ein zu starkes Festziehen der Anschlussschrauben der System-Fernbedienung jedoch zu einer Beschädigung des Leiters führen kann, achten Sie darauf, die Schrauben nicht zu stark festzuziehen, indem Sie beim Festziehen auf den Zustand des Leiters achten.

Anschluss der Stromversorgung

• W ir empfehlen, dass Sie das getrennt erhältliche rote Spezial-Batterie- und Massekabel [RD-228] verwenden. Das Batteriekabel direkt an den Pluspol (+) der Wagenbatterie und das Massekabel an Karosseriemasse anschließen.
• D ie empfohlene Drahtgröße (AWG: American Wire Gauge) ist wie folgt. Batteriekabel und Massekabel müssen dieselbe Stärke haben.
• V erwenden Sie einen Draht von 10 AWG bis 20 AWG für das Fernbedienungskabel des Systems.

Batteriekabel und Massekabel-Drahtstärke

Kabellänge kürzer als kürzer als kürzer als 4,5 m 7,2 m 11,4 m

Drahtstärke 8 AWG 6 AWG 4 AWG

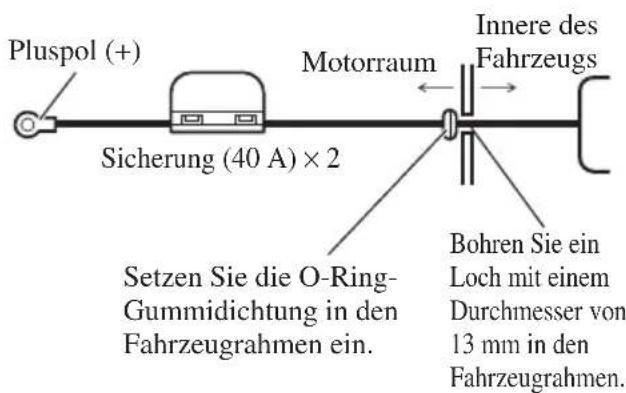

1. Führen Sie das Batteriekabel vom Motorraum in den Fahrgastraum.

- Nachdem alle Verkabelungen am Verstärker ausgeführt worden sind, verbinden Sie die Batterie-Kabelklemme des Verstärkers mit der positiven (+) Klemme der Batterie.

Pluspol (+) Sicherung (40 A) × 2 Motorraum Innere des Fahrzeugs Setzen Sie die O-Ring-Gummidichtung in den Fahrzeugrahmen ein. Bohren Sie ein Loch mit einem Durchmesser von 13 mm in den Fahrzeugrahmen.

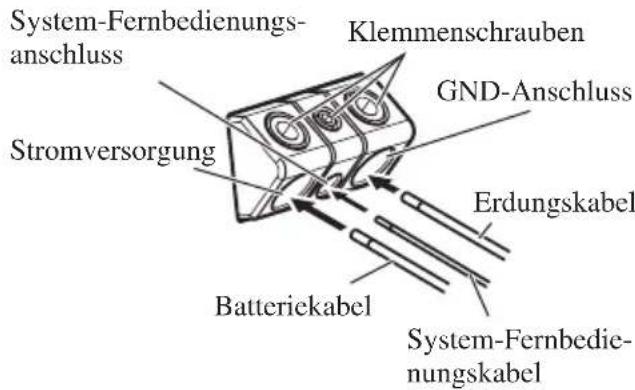

2. Die Drähte an die Klemme anschließen.

- B efestigen Sie die Drähte sicher mit den Klemmenschrauben.

System-Fernbedienungs- anschluss Klemmenschrauben GND-Anschluss Stromversorgung Erdungskabel Batterickabel System-Fernbedie- nungskabel

WARNING

Wenn das Batteriekabel mit den Klemmenschrauben nicht richtig befestigt wird, kann der Klemmenbereich heiß werden, wodurch Schäden und Verletzungen, wie Verbrennungen, verursacht werden können.

Anschluss der Lautsprecher- Ausgang-Klemmen

• V erwenden Sie einen Draht von 10 AWG bis 16 AWG für die Lautsprecherkabel.

1. Entfernen Sie den Mantel an den Enden der Lautsprecherkabel um ca. 10 mm bis 12 mm mit einer Kneifzange oder einem Schneider.

10 mm bis 12 mm

1. Schließen Sie die Lautsprecherkabel an die Lautsprecherausgangklemmen an.

• D ie Lautsprecherdrähte fest mit den Klemmenschrauben befestigen.

Klemmenschrauben Lautsprecher- Ausgangklemme Lautsprecherkabel

Benutzung des Lautsprecher-Eingangs

Schließen Sie die Auto-Stereo-Lautsprecher-Ausgangskabel mithilfe des mitgelieferten Lautsprecher-Eingangskabels mit RCA-Stiftkabel an den Verstärker an.

- Legen Sie den Eingangsschalter nach rechts (SP).

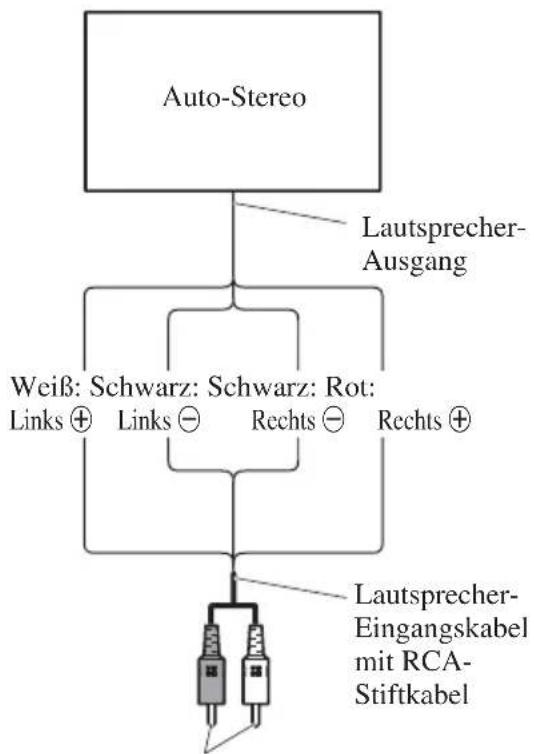

Anschlüsse bei Benutzung des Lautsprecher-Eingangs

An RCA-Eingangsbuchse dieses Geräts.

• Bei Anschluss des Auto-Stereo-Lautsprecher-Ausgangskabels am Verstärker wird dieser automatisch eingeschaltet, wenn die Auto-Stereoanlage eingeschaltet wird. In diesem Fall erübrigt sich der Anschluss des System-Fernbedienungskabels.
• Falls Verstärker und Hauptgerät mit einem Lautsprechereingangskabel mit RCA-Stiftkabel verbunden sind, wird der Verstärkerstrom nur dann eingeschaltet, wenn ein Verstärker verwendet wird. Bei Synchronverbindung von Verstärkern, zwei oder mehr kombiniert, schließen Sie das Hauptgerät und alle Verstärker mit dem Systemfernbedienungskabel an.

Hinweis:

- Schließen Sie das System-Fernbedienungskabel an, wenn der Verstärker nicht automatisch mit der Auto-Stereoanlage eingeschaltet wird.

Anschließen der Lautsprecherkabel

Schließen Sie die Lautsprecherkabel so an, und stellen Sie die Schalter MODE SELECT sowie POWER MODE so ein, wie es der gewünschten Konfiguration gemäß den unten und auf der nächsten Seite gezeigten Abbildungen entspricht.

• Bei Synchronverbindung von Verstärkern, zwei oder mehr kombiniert, verwenden Sie nur diese Verstärker. Setzen Sie diese Verstärker nicht gleichzeitig mit anderen Verstärkern ein.
• Bei Synchronverbindung von Verstärkern, zwei oder mehr kombiniert, stellen Sie Verstärkungsregler, Subsonic-Wahlschalter, Grenzfrequenzregler für LPF und Bassverstärkungsregler an dem Verstärker ein, der mit dem MODE SELECT-Schalter auf MASTER geschaltet worden ist. Bei einem auf SYNC oder SYNC INV geschalteten Verstärker können diese Einstellungen nicht vorgenommen werden.

VORSICHT

Diagramm A - Richtig Diagramm B - Falsch

4-Ω-Laut- sprecher 4-Ω-Laut- sprecher

2-Ω-Überbrückungsmodus

2-Ω- Laut- sprecher 2-Ω-Lautsprecher

1-Ω-Überbrückungsmodus

Diesen Verstärker NICHT mit parallel verdrahteten Lautsprechern mit einer Nennimpedanz von 2 Ω (oder darunter) einbauen oder verwenden, um einen Überbrückungsmodus von 1 Ω (oder darunter) zu erzielen (Diagramm B).

Falsche Überbrückung kann den Verstärker beschädigen und zu Rauchbildung und Überhitzung führen. Außerdem kann die Oberfläche des Verstärkers heiß werden und beim Anfassen leichte Verbrennungen verursachen.

Für korrekte Installation oder Verwendung eines Überbrückungsmodus und Erzielung einer 2-Ω-Last, verdrahten Sie zwei 4-Ω-Lautsprecher parallel mit Links + und Rechts – (Diagramm A), oder verwenden Sie einen einzelnen 2-Ω-Lautsprecher.

Wenn die synthetische Impedanz zwischen 2 Ω und weniger als 4 Ω liegt, vergewissern Sie sich stets, dass der POWER MODE-Schalter auf die Position HI-CURRENT eingestellt ist.

Lesen Sie außerdem in der Lautsprecheranleitung nach, wie der Anschluss vorzunehmen ist.

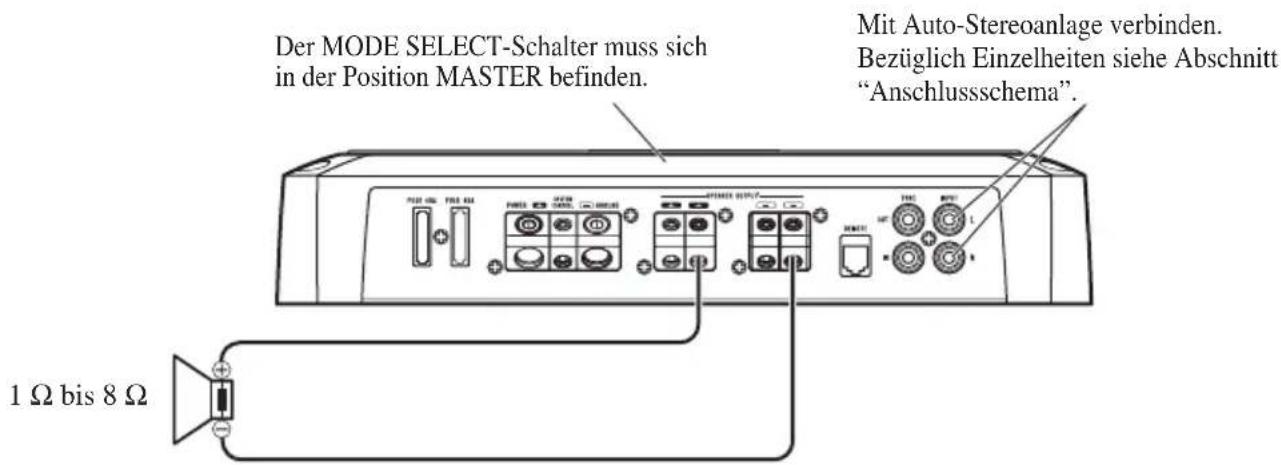

Einzelverstärker

Der MODE SELECT-Schalter muss sich in der Position MASTER befinden. Mit Auto-Stereoanlage verbinden. Bezüglich Einzelheiten siehe Abschnitt "Anschlussschema". 1 Ω bis 8 Ω

• Verwenden Sie Lautsprecher mit einer Impedanz zwischen 1 Ω und 8 Ω.
• Die Einstellung des POWER MODE-Schalters hängt von der Lautsprecherimpedanz ab. Genaueres hierzu finden Sie im Abschnitt "Einstellen dieses Geräts".

Zwei Verstärker (Ex. Brücke) Der MODE SELECT-Schalter muss sich in der Position MASTER befinden. SYNC OUT Mit Auto-Stereoanlage verbinden. Bezüglich Einzelheiten siehe Abschnitt "Anschlussschema". Anschluss eines Lautsprecherkabels (im Handel erhältlich). 2 Ω bis 16 Ω Der MODE SELECT-Schalter muss sich in der Position SYNC INV befinden. Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). SYNC IN

• Verwenden Sie nur Lautsprecher mit einer Impedanz zwischen 2 Ω und 16 Ω. Im Falle eines Anschlusses mehrerer Lautsprecher mit einer Brücke vergewissern Sie sich außerdem, dass die synthetische Impedanz mindestens 2 Ω beträgt.
• Die Einstellung des POWER MODE-Schalters hängt von der Lautsprecherimpedanz ab. Für eine Impedanz zwischen 2 Ω und weniger als 4 Ω stellen Sie den POWER MODE-Schalter auf HI-CURRENT, für eine Impedanz zwischen 4 Ω und 16 Ω stellen Sie ihn auf NORMAL. Für beide Verstärker wird dieselbe Einstellung verwendet.
• Zum Schalten auf den Modus SYNC INV muss das Siegel über dem MODE SELECT Schalter abgezogen werden, um Zugang zum SYNC INV-Schalter zu erhalten. Ziehen Sie das Siegel ab, nachdem Sie sich vergewissert haben, dass die Anschlüsse stimmen.

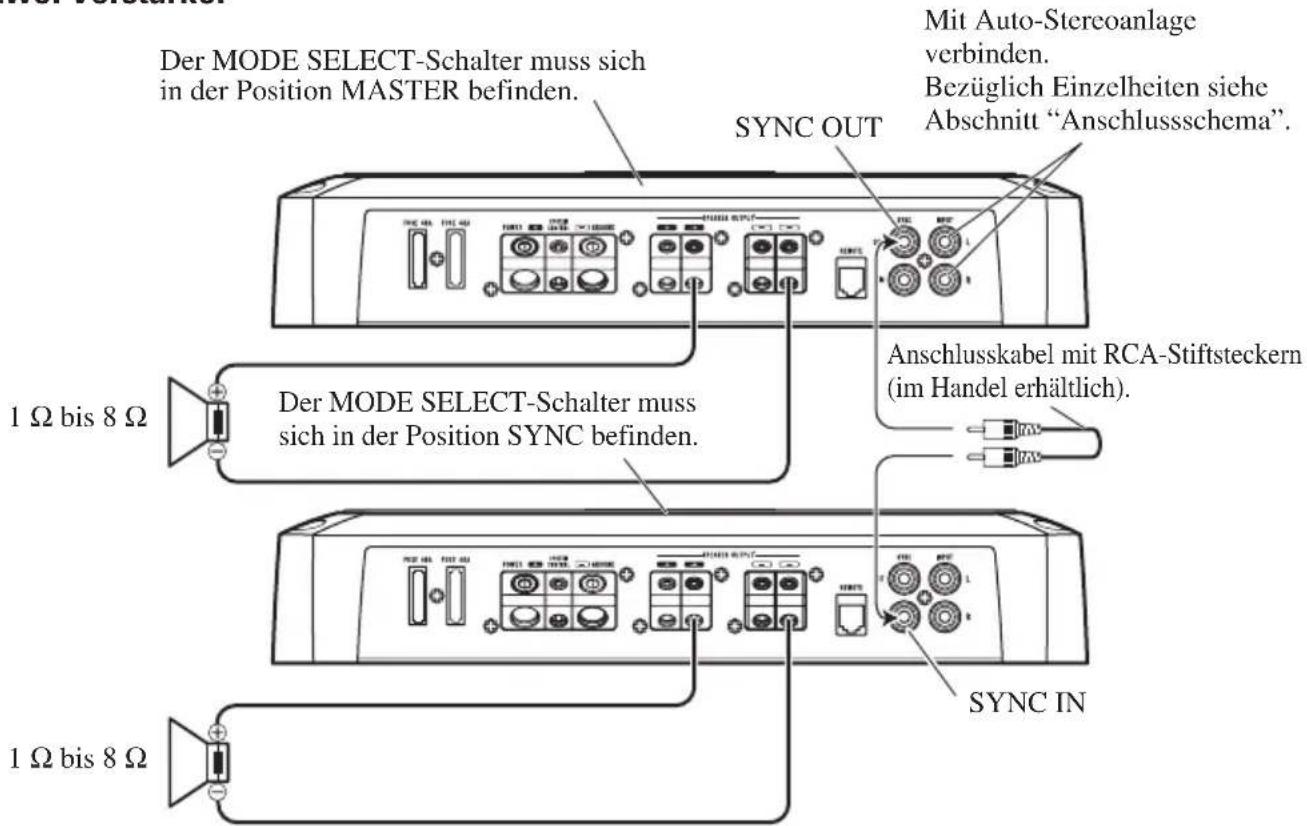

Zwei Verstärker

Der MODE SELECT-Schalter muss sich in der Position MASTER befinden. SYNC OUT Mit Auto-Stercoanlage verbinden. Bezüglich Einzelheiten siehe Abschnitt "Anschlussschema". 1 Ω bis 8 Ω Der MODE SELECT-Schalter muss sich in der Position SYNC befinden. Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). 1 Ω bis 8 Ω SYNC IN

• Verwenden Sie Lautsprecher mit einer Impedanz zwischen 1 Ω und 8 Ω.
  • Die Einstellung des POWER MODE-Schalters hängt von der Lautsprecherimpedanz ab. Genaueres hierzu finden Sie im Abschnitt "Einstellen dieses Geräts". Für beide Verstärker wird dieselbe Einstellung verwendet.

Vier Verstärker (Ex. Brücke)

Der MODE SELECT-Schalter muss sich in der Position MASTER befinden. SYNC OUT Mit Auto-Stereoanlage verbinden. Bezüglich Einzelheiten siehe Abschnitt "Anschlussschema". Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). SYNCC OUT Anschluss eines Lautsprecherkabels (im Handel erhältlich). Der MODE SELECT-Schalter muss sich in der Position SYNC INV befinden. SYNCC IN Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). SYNCC OUT Anschluss eines Lautsprecherkabels (im Handel erhältlich). Der MODE SELECT-Schalter muss sich in der Position SYNC INV befinden. SYNCC IN Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). SYNCC IN 2 Ω bis 16 Ω

• Verwenden Sie nur Lautsprecher mit einer Impedanz zwischen 2 Ω und 16 Ω. Im Falle eines Anschlusses mehrerer Lautsprecher mit einer Brücke vergewissern Sie sich außerdem, dass die synthetische Impedanz mindestens 2 Ω beträgt.
• Die Einstellung des POWER MODE-Schalters hängt von der Lautsprecherimpedanz ab. Für eine Impedanz zwischen 2 Ω und weniger als 4 Ω stellen Sie den POWER MODE-Schalter auf HI-CURRENT, für eine Impedanz zwischen 4 Ω und 16 Ω stellen Sie ihn auf NORMAL. Dieselbe Einstellung wird für vier Verstärker verwendet.
• Zum Schalten auf den Modus SYNC INV muss das Siegel über dem MODE SELECT Schalter abgezogen werden, um Zugang zum SYNC INV-Schalter zu erhalten. Ziehen Sie das Siegel ab, nachdem Sie sich vergewissert haben, dass die Anschlüsse stimmen.

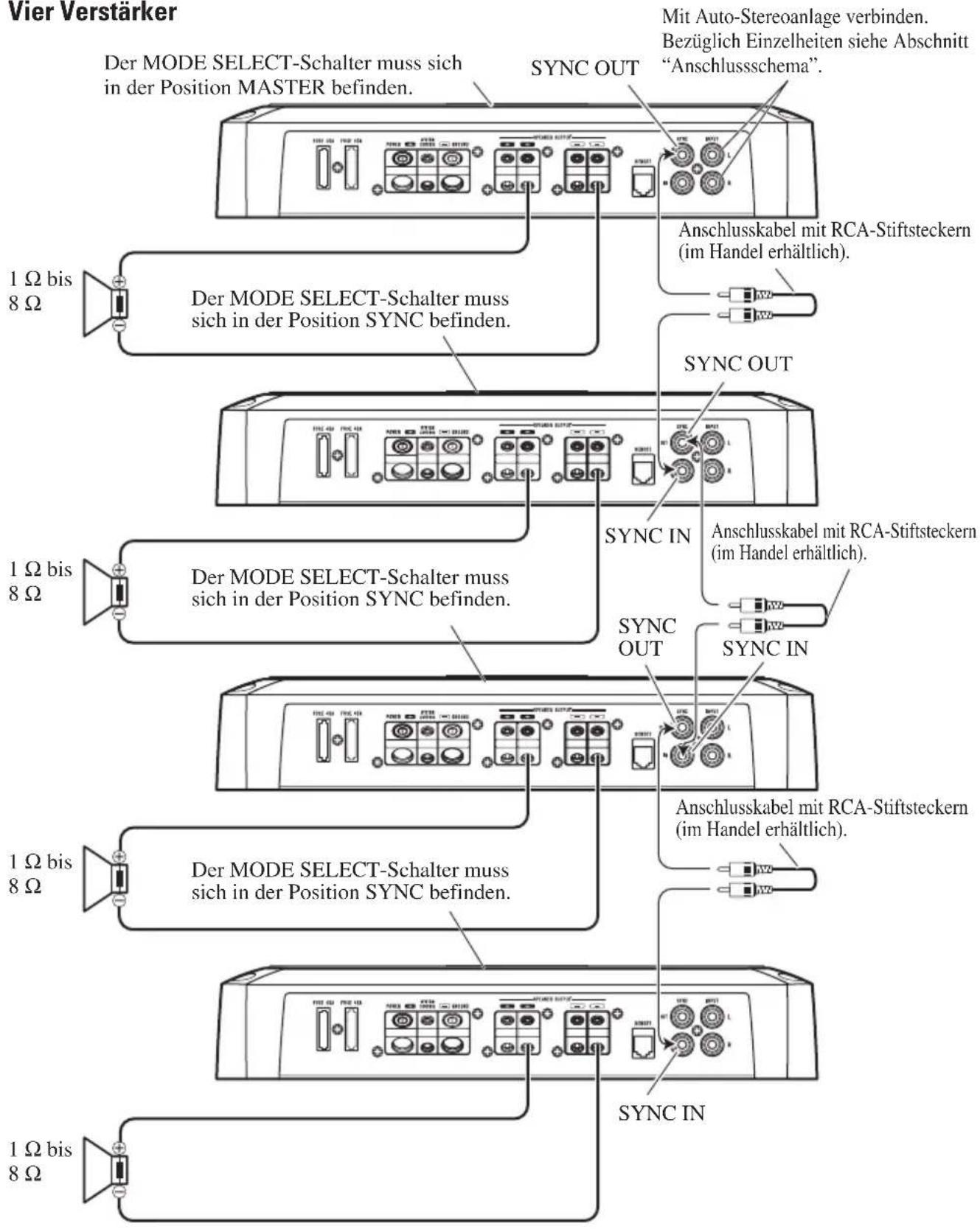

Vier Verstärker

Vier Verstärker Der MODE SELECT-Schalter muss sich in der Position MASTER befinden. SYNC OUT Mit Auto-Stereoanlage verbinden. Bezüglich Einzelheiten siehe Abschnitt "Anschlussschema". 1 Ω bis 8 Ω Der MODE SELECT-Schalter muss sich in der Position SYNC befinden. Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). SYNC OUT 1 Ω bis 8 Ω Der MODE SELECT-Schalter muss sich in der Position SYNC befinden. SYNC IN Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). SYNC OUT SYNC IN 1 Ω bis 8 Ω Der MODE SELECT-Schalter muss sich in der Position SYNC befinden. Anschlusskabel mit RCA-Stiftsteckern (im Handel erhältlich). SYNC IN 1 Ω bis 8 Ω

• Verwenden Sie Lautsprecher mit einer Impedanz zwischen 1 Ω und 8 Ω.
• Die Einstellung des POWER MODE-Schalters hängt von der Lautsprecherimpedanz ab. Genaueres hierzu finden Sie im Abschnitt "Einstellen dieses Geräts". Dieselbe Einstellung wird für vier Verstärker verwendet.

VORSICHT

• Keinesfalls an Orten einbauen:

—Plätze, an denen sich der Fahrer oder die Fahrzeuginsassen bei plötzlichem Abbremsen am Gerät verletzen könnten.

—Plätze, an denen das Gerät den Fahrer behindern könnte, wie z.B. auf dem Boden vor der Fahrersitz.

- Achten Sie darauf, dass sich die Anschlusskabel nicht im Schiebemechanismus der Sitze verklemmen und auf diese Weise einen Kurzschluss verursachen.

- Bestätigen Sie vor dem Bohren, dass sich hinter der Konsole keine Teile befinden, die nicht beschädigt werden dürfen. Schützen Sie alle Kabel und wichtigen Teile wie Benzinleitungen und Bremsleitungen und elektrischen Leitungen vor Schäden.

- Bringen Sie Schneidschrauben so an, dass die Schraubenspitze keines der Kabel berührt. Andernfalls können die Kabel durch die Vibrationen des Fahrzeugs beschädigt werden und Brände verursachen.

- ACHTEN Sie darauf, dass der Verstärker NICHT mit Flüssigkeiten in Berührung kommen kann, zum Beispiel wegen eines ungünstigen Einbauplatzes. Ein elektrischer Schlag könnte die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Verstärker und Lautsprechern, sowie zu Rauchbildung und Überhitzung führen. Außerdem können Oberflächen von Verstärker und jeglicher angebrachter Lautsprecher heiß werden, sodass bei Berührung kleinere Verbrennungen verursacht werden könnten.

- Um einen ordnungsgemäßen Einbau zu gewährleisten, verwenden Sie die mitgelieferten Teile wie spezifiziert. Falls andere Teile außer den spezifizierten verwendet werden, so könnten innere Teile des Verstärkers beschädigt werden oder diese könnten sich lösen, und der Verstärker sich ausschalten.

- Ersetzen Sie die Sicherung niemals durch eine mit einem größeren Wert bzw. Nennwert, als die ursprüngliche Sicherung hatte. Der Gebrauch einer falschen Sicherung kann zu Heißlauf, Rauchentwicklung, Beschädigung des Produkts, Verbrennungen und anderen Verletzungen führen.

VORSICHT:

Zur Vermeidung von Funktionsstörungen und/oder Verletzungen

- Beachten Sie zur Gewährleistung ausreichender Wärmeableitung beim Einbau die folgende Punkte.

—Lassen Sie genügend Freiraum über dem Verstärker, damit richtige Ventilation gewährleistet ist.

—Decken Sie den Verstärker nicht mit einer Bodenmatte oder einem Teppich ab.

- ACHTEN Sie darauf, dass der Verstärker NICHT mit Flüssigkeiten in Berührung kommen kann, zum Beispiel wegen eines ungünstigen Einbauplatzes. Ein elektrischer Schlag könnte die Folge sein. Berührung mit Flüssigkeiten kann auch zu einer Beschädigung von Verstärker und Lautsprechern, sowie zu Rauchbildung und Überhitzung führen. Außerdem können Oberflächen von Verstärker und jeglicher angebrachter Lautsprecher heiß werden, sodass bei Berührung kleinere Verbrennungen verursacht werden könnten.

- Bauen Sie den Verstärker nicht an unstabilen Plätzen ein, wie z.B. auf dem Ersatzreifenhalter.

• Die beste Einbauposition ist je nach Autotyp unterschiedlich. Befestigen Sie den Verstärker an einem sicheren Platz.

- Führen Sie vorrübergehende Anschlüsse zuerst durch, und stellen Sie sicher, dass der Verstärker und das System sicher funktionieren.

- Achten Sie nach dem Einbau des Verstärkers darauf, dass Ersatzreifen, Wagenheber und Werkzeuge noch leicht zugänglich sind.

Befestigen der Fernbedienung für die Bassverstärkung

Befestigen Sie die beiden Blechschrauben (3 mm × 10 mm) an einem leicht zugänglichen Ort, beispielsweise unter dem Armaturenbrett.

Blechschraube (3 mm × 10 mm)

Beispiel eines Einbaus auf einer Bodenmatte oder auf dem Rahmen

1. Legen Sie den Verstärker auf die Stelle, an welcher dieser eingebaut werden soll. Setzen Sie die mitgelieferen Schneidschrauben (4 mm × 30 mm) in die Schraubenlöcher ein. Drücken Sie die Schrauben mit einem Schraubenzieher, sodass diese Markierungen hinterlassen, wo diese eingesetzt werden sollen.
2. Bohren Sie Löcher mit einem Durchmesser von 2,5 mm an den zuvor markierten Punkten, und bringen Sie den Verstärker an, entweder direkt am Teppich oder am Rahmen.

Wiederanbringen der oberen Abdeckung

1. Richten Sie die obere Abdeckung auf das Gerät aus, und setzen Sie die Schraube ein.

• Die Abdeckung kann in der gewünschten Richtung installiert werden, je nach der Ausrichtung des Verstärkers.

1. Ziehen Sie die Schraube mit einem 4-mm-Sechskantschlüssel fest.

Schraube Obere Abdeckung Schneidschrauben (4 mm × 30 mm) Bohren Sie ein Loch mit einem Durchmesser von 2,5 mm Boden- matte oder Rahmen

Stromversorgung 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V)

Erdungssystem ...... Negativ

Leistungsaufnahme 39 A (bei gleich bleibendem Strom, 4 Ω)

Durchschnittliche Stromentnahme* 12 A (4 Ω für ein Kanal)

20 A (2 Ω für ein Kanal)

28 A (1 Ω für ein Kanal)

Sicherung 40 A × 2

Abmessungen 301 (B) mm × 57 (H) mm × 213 (T) mm

Gewicht 3,5 kg (Kabel nicht eingeschlossen)

Max. Ausgangsleistung 800 W × 1 (4 Ω) / 1 200 W × 1 (1 Ω bis 2 Ω)

Dauerleistung (14,4 V) ......Modus NORMAL: 4 Ω, 20 Hz bis 240 Hz, ≦ 1,0% THD, 400 W × 1

2, 100Hz, ≤ 1.0% THD, 600W × 1

Modus HI-CURRENT: 4, 20Hz bis 240Hz, ≤ 1.0% THD, 150W × 1

2, 100Hz, ≤ 1.0% THD, 300W × 1

1 Ω, 100 Hz, ≦ 1.0% THD, 600 W × 1

Verbraucher-Impedanz 4 Ω (1 Ω bis 8 Ω zulässig)

Frequenzgang 10 Hz bis 240 Hz (+0 dB, -3 dB)

Rauschabstand 92 dB (IEC-A-Netz)

Verzerrungen 0,5% (10 W, 100 Hz)

Tiefpassfilter .... Trennfrequenz: 40 Hz bis 240 Hz

Trennkurve: -18 dB/oct

Subsonic-Filter (HPF) ...... Frequenz: 20 Hz

Kurve: -18 dB

Bassverstärkung ...... Frequenz: 50 Hz

Pegel: 0 / 6 / 9 / 12 dB

Verstärkungsregelung ....RCA: 400 mV bis 6,5 V

SP: 1,6 V bis 26 V

Max. Eingangsstufe / Impedanz RCA: 6,5 V / 22 kΩ

SP: 26 V / 90 kΩ

Hinweis:

- Änderungen der technischen Daten und des Designs jederzeit vorbehalten.

\*Durchschnittliche Stromentnahme

- Die durchschnittliche Stromentnahme entspricht fast der maximalen Stromentnahme dieses Gerätes, wenn ein Audiosignal eingegeben wird. Verwenden Sie diesen Wert, wenn Sie die Gesamtstromentnahmen für mehrere Leistungsverstärker berechnen wollen.

Table des matières

Technische gegevens 16

ik

Gewicht 3,5 kg (Excl. bedrading)

Maximale spanningsuitvoer 800 W × 1 (4 Ω) / 1 200 W × 1 (1 Ω t/m 2 Ω)

Continu vermogen (14,4 V) ...... NORMAL stand: 4 Ω, 20 Hz t/m 240 Hz, ≤ 1,0% THV, 400 W × 1

2, 100Hz, ≤ 1,0% THV, 600W × 1

HI-CURRENT stand: 4, 20Hz t/m 240Hz, ≤ 1,0% THV, 150W × 1

2, 100Hz, ≤ 1,0% THV, 300W × 1

1 Ω, 100 Hz, ≦ 1,0% THV, 600 W × 1
