Batavus E-go® RemovE Bedienungsanleitung

Batavus B.V., april 2012 625.13.276

Batavus E-go® RemovE

Inhalt

1 Beschreibungen....63

1.1 Das System....63
1.2 Sicherheitswarnungen vorab 63
1.3 Einzelteile 64

1.3.1 Batteriepaket und Lader....64
1.3.2 Bedienung am Lenker....64

2 Batteriepaket und Lader 65

2.1 Batteriepaket 65

2.1.1 Batteriepaket herausnehmen....65
2.1.2 Batteriepaket wieder anbringen 66

2.2 Aufladen des Batteriepakets 67

2.2.1 Warnungen vorab 67
2.2.2 Aufladen....68
2.2.3 Lader und Batterieschutz 69
2.2.4 Anweisungen zur Lagerung nach Nutzung 69

3 Bedienung am Lenker 70

3.1 Display 70

3.1.1 Informationen....70
3.1.2 Entfernen und anbringen 70
3.1.3 Einstellung 70

3.2 Bedienungseinheit am Lenker 71

3.2.1 Bedienungsknöpfe 71
3.2.2 Einschaltung des Systems....71
3.2.3 Einstellung der Tretunterstützung 71
3.2.4 Geschwindigkeit ablesen 71
3.2.5 Der Füllgrad 72
3.2.6 Beleuchtung....72
3.2.7 Entfernungen ablesen....72
3.2.8 Zeiten ablesen 72
3.2.9 Temperatur ablesen 72
3.2.10 Fehlermeldungen 72
3.2.11 Displaybeleuchtung einstellen 72

3.3 Gasdrehgriff 73
3.4 Handbremsen 73

4 Aktionsradius 74

4.1 Aktionsradius 74
4.2 Wichtige Faktoren 74

5 Transport und Wartung 75

5.1 Transport....75
5.2 Wartung....75

6 Technische Daten 76

6.1 Batteriedaten 76
6.2 Temperaturgrenzen Batteriezellen 76

7 Garantiebestimmungen und gesetzliche Anforderungen.... 77

1 Beschreibungen

1.1 Das System

Das einmalige E-go® RemovE System kennzeichnet sich durch die herausnehmbare Batterie, die auf vernünftige Weise im Kettenkasten aufgenommen ist. Dadurch fallen Sie als E-Bike-Fahrer nicht auf. Die niedrige Lage der leistungsstarken 36V Li-ion Batterie sorgt für sehr stabile Fahreigenschaften.

Das System ist mit zwei unterschiedlichen Fahrprogrammen ausgestattet. Mit dem Ökoprogramm können Sie bis zu einer Geschwindigkeit von 25 km/Stunde sparsam fahren. Die Unterstützung ist in drei Stufen einstellbar.

Mit dem Speedprogramm können sechs unterschiedliche Geschwindigkeitsstufen eingestellt werden, bei denen das System jeweils kräftige Unterstützung bietet. Dadurch ist es möglich mit einer für Sie sicheren und konstanten Geschwindigkeit zu fahren.

1.2 Sicherheitswarnungen vorab

• Lesen Sie diese Bedienungsanleitung sorgfältig, und überzeugen Sie sich davon, dass Sie sie richtig verstehen.
• Prüfen Sie vor jeder Nutzung des Fahrrades, ob es keine lockeren oder beschädigten Einzelteile gibt. Lockere oder beschädigte Einzelteile sind festzudrehen und/oder zu ersetzen.
• Kindersitze dürfen nicht an Aluminiumträgern befestigt werden. Wenden Sie sich im Zweifelsfall an Ihren Händler.
• In Einzelteilen, die schwer beansprucht werden, können Kratzer, Risse oder Farbveränderungen auftreten. Das bedeutet, dass das Ende der wirtschaftlichen Lebensdauer erreicht ist, und die betreffenden Einzelteile zu ersetzen sind.
• Die Batavus E-go ^ RemovE Modelle dürfen ausschließlich zu folgenden Zwecken benutzt werden:
• Fahrten auf befestigten Straßen und Pfaden;
• Erholung und Personenbeförderung.
• Die Konstruktionen der Batavus E-go® RemovE Modelle dürfen nie geändert werden.
• Die E-go ^ RemovE Modelle sind nicht für Nutzung durch Personen (einschließlich Kindern) mit beschränkten körperlichen, sinnlichen oder geistigen Fähigkeiten oder Personen mit mangelhafter Erfahrung oder mangelhaften Kenntnissen gemeint, außer wenn sie von einer Person beaufsichtigt werden, die für ihre Sicherheit verantwortlich ist, oder eine solche Person ihnen erklärt hat, wie das Gerät zu benutzen ist.
• Junge Kinder sind jederzeit zu beaufsichtigen, damit vermieden wird, dass sie mit dem E-go® RemovE oder einzelnen elektrischen Teilen spielen.
• Die Sicherheitswarnungen, die beim Aufladen der Batterie zu beachten sind, sind im Abschnitt 2.2.1 festgelegt.

1.3 Einzelteile

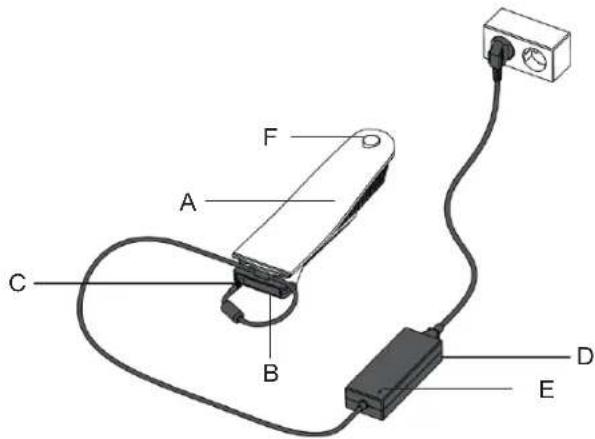

1.3.1 Batteriepaket und Lader

A Batteriepaket
B Ladestation
C Ladestecker
D Lader
E Anzeigelampe
F Batterieschloss mit Abdeckkappe

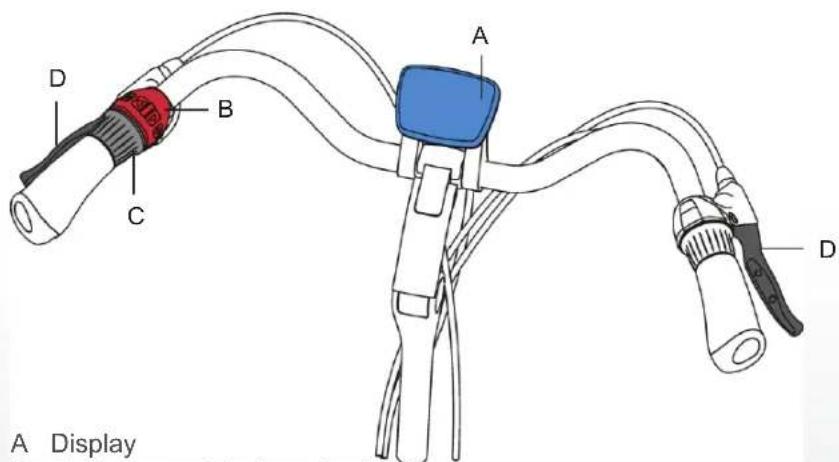

1.3.2 Bedienung am Lenker

A Display B C D A D

A Display
B Bedienungseinheit am Lenker
C Gasdrehgriff
D Handbremsen

2 Batteriepaket und Lader

2.1 Batteriepaket

Die Batterie Ihres Batavus E-go® RemovE kann sowohl am Fahrrad als auch getrennt vom Fahrrad aufgeladen werden. Im Nachfolgenden wird beschrieben, wie die Batterie herausgenommen und wieder angebracht wird.

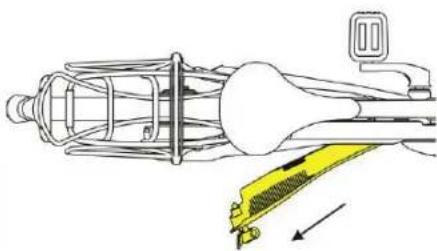

2.1.1 Batteriepaket herausnehmen

• Entfernen Sie die Abdeckkappe.
- Stecken Sie den mitgelieferten Schlüssel in das Schloss des Batteriepakets, und drehen Sie den Schlüssel um ± 90° nach rechts.

- Ziehen Sie jetzt leicht am Schlüssel, und unterstützen Sie das Batteriepaket an der Unterseite.

• Drehen Sie die Batterie bis zum angegebenen Winkel nach außen, und halten Sie die Batterie gut fest.
• Nehmen Sie jetzt die Batterie in Richtung des Pfeils aus dem Kettenkasten.

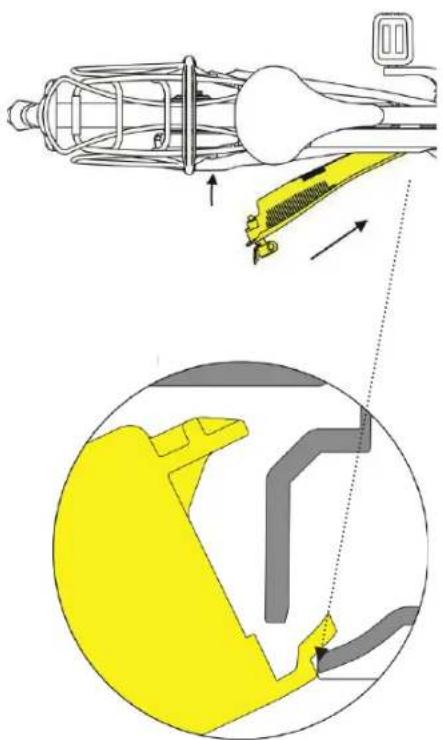

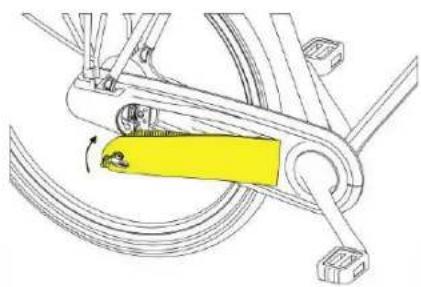

2.1.2 Batteriepaket wieder anbringen

- Schieben Sie die Batterie unter dem angegebenen Winkel in Richtung des Pfeils vorsichtig in den Kettenkasten.

Achten Sie darauf, dass Sie die Batterie in der richtigen Weise in den Kettenkasten schieben, bevor Sie die Batterie nach innen drehen.

• Drehen und drücken Sie die Batterie in den Kettenkasten.
• Schließen Sie die Batterie mit dem Schlüssel ab, und nehmen Sie den Schlüssel heraus.
• Drücken Sie die Gummiabdeckkappe auf das Schloss.

2.2 Aufladen des Batteriepakets

2.2.1 Warnungen vorab

Lesen Sie die nachfolgenden Warnungen sorgfältig. Batavus haftet nicht für Unfälle und/oder Störungen aufgrund falscher Nutzung (einzelner Teile) der E-go® RemovE Modelle.

Lader

• Verwenden Sie nur den zum E-go ^® RemovE Modell mitgelieferten Lader. Im Falle der Verwendung anderer Batterielader erlischt jede Garantie, und können die Batterie und das elektrische System schwer beschädigt werden.
• Nehmen Sie den Lader nicht auseinander.
• Nutzen Sie den Lader nicht zu anderen Zwecken.
• Stecken Sie den Ladestecker kräftig in die Ladestation oder den Displayconnector.
• Beugen Sie Kurzschluss beim Anschließen des Batteriepaketes vor.
• Legen Sie die Ladestation jederzeit auf einen trockenen Untergrund.
• Nutzen Sie den Lader und das Zubehör ausschließlich in trockenen Räumen.
  • Schließen Sie den Lader nicht mit nassen Händen an.
• Berühren Sie den Lader nicht während eines Gewitters.
• Bringen Sie keine Flüssigkeiten oder Metalle im Lader unter.
• Beaufsichtigen Sie junge Kinder, damit vermieden wird, dass sie mit dem Lader spielen.

Batterie

• Nehmen Sie die Batterie nicht auseinander.
• Setzen Sie das Batteriepaket weder Feuer, noch Hitze aus. Legen Sie das Batteriepaket nie ins Feuer.
  • Tauchen Sie das Batteriepaket nicht ins Wasser oder eine andere Flüssigkeit.
• Beaufsichtigen Sie junge Kinder, damit vermieden wird, dass sie mit der Batterie spielen.
• Lassen Sie das Batteriepaket nicht fallen, und achten Sie darauf, dass es nicht beschädigt wird. Schäden, die dadurch entstehen, werden nicht ersetzt. In diesem Fall erlischt die Garantie.

Motor

- Öffnen oder beschädigen Sie den Motor nie.

Aufladen

• Während des Aufladens wird der Lader warm. Das ist normal und also keine Störung.
• Sorgen Sie für gute Lüftung während des Aufladens.
• Laden Sie die Batterie nicht in der volle Sonne auf.
• Stellen Sie das Aufladen sofort ein, falls die Batterie nicht in der normalen Zeit (± 5 Stunden) aufgeladen ist, oder falls Sie unübliche Geräusche und/oder Undichtigkeit feststellen. Ziehen Sie in diesem Fall den Stecker aus der Steckdose.
• Schließen Sie den Lader nicht an die Netzspannung an, wenn er nicht benutzt wird.

2.2.2 Aufladen

1. Prüfen Sie, ob der Lader sich für die örtliche Spannung des Stromnetzes eignet.
2. Schließen Sie den Lader A an die Netzspannung an.
3. Stellen Sie jetzt die sonstigen Verbindungen her:

Wenn Sie die Batterie ......	dann ......
aus dem Kettenkasten herausgenommen haben,	die Batterie in den Adapter legen,
	den Ladestecker in den Adapter stecken;
aufladen möchten, ohne die Batterie herauszunehmen,	die Abdeckkappe entfernen, und den Ladestecker in den Displayconnector stecken.

1. Die Anzeigelampe des Laders leuchtet jetzt. Ein vollständiger Ladevorgang nimmt etwa fünf Stunden in Anspruch. Sobald das Batteriepaket vollständig aufgeladen ist, wird das Aufladen automatisch eingestellt, und leuchtet die Anzeigelampe grün.
2. Koppeln Sie das Batteriepaket innerhalb von 24 Stunden ab, wenn die Batterie aufgeladen ist.
3. Entfernen Sie das Laderkabel, und ziehen Sie den Stecker aus der Steckdose.

2.2.3 Lader und Batterieschutz

• Bevor das Fahrrad zum ersten Mal genutzt wird, ist das Batteriepaket einmal vollständig aufzuladen, bis die Anzeigelampe des Laders grün leuchtet.
• Sorgen Sie dafür, dass ein vollständig aufgeladenes Batteriepaket nicht länger als 24 Stunden mit dem Lader verbunden ist.
• Sorgen Sie dafür, dass das Aufladen des Batteriepakets innerhalb der vorgeschriebenen Temperaturgrenzen von 0 °C und 45 °C stattfindet. Das verlängert die Lebensdauer und erhöht die Leistung des Batteriepakets.
• Laden Sie das Batteriepaket nach jeder Nutzung auf. Zum Aufladen ist es nicht erforderlich, dass das Batteriepaket ganz leer ist. Das Batteriepaket wird auch in guter Verfassung bleiben, wenn Sie es nach jeder Fahrt (von der Entfernung unabhängig) wieder aufladen.
• Das Display ist nach jeder Nutzung zu entfernen. Im Ruhemodus verbraucht das Display Energie. Weitere Informationen sind im Abschnitt 2.2.4 festgelegt.
• Ein Batteriepaket, das leer ist und nicht aufgeladen wird, kann kaputt gehen.

Jede Batterie wird nach einiger Zeit leer. Dieser Prozess heißt 'Selbstentladung'. Wenn die Batterie zu viel entladen wird, findet Tiefentladung statt. Durch Tiefentladung kann das Batteriepaket dauerhaft beschädigt werden. Die Garantie erlischt, wenn Tiefentladung festgestellt ist.

2.2.4 Anweisungen zur Lagerung nach Nutzung

Zur Vermeidung von Schaden an der Batterie ist es wichtig, dass das Fahrrad in der richtigen Weise gelagert wird. In der nachfolgenden Tabelle ist für zwei Situationen festgelegt, wie Sie das machen sollen.

Situation 1: Lagerung der einzelnen Batterie.

Situation 2: Lagerung der Batterie im Kettenkasten.

		Einzelne Batterie Batterie im Kettenkasten
Anweisungen zur Lagerung nach Nutzung
1	Bei einer Temperatur von 0 bis 45 °C vollständig aufladen	x	x
2	Lader innerhalb von 24 Stunden trennen	x	x
3	Display entfernen! (Es verbraucht Energie im Ruhemodus!)	-	x
4	Lagerung in einem gelüfteten, kühlen und trockenen Raum, Kontakt mit dem Sonnenlicht ist zu vermeiden	x	x
5	Batterie wieder aufladen	Mindestens alle zwei Monate	Mindestens alle zwei Monate

3 Bedienung am Lenker

3.1 Display

3.1.1 Informationen

Im Abschnitt 3.2 ist festgelegt, welche Informationen auf dem Display abgelesen werden können, und wie diese Informationen aufgerufen werden.

3.1.2 Entfernen und anbringen

Sie können das Display entfernen, indem Sie es nach links drehen und daraufhin in Richtung Ihres Körpers ziehen.

Im Ruhemodus verbraucht die Batterie des E-go® RemovE Systems Energie. Zur Vermeidung von Schaden an der

Batterie ist das Display zu entfernen, wenn das Fahrrad nicht genutzt wird. Siehe die ausführlichen Anweisungen zum Batterieschutz und der Lagerung in den Abschnitten 2.2.3 und 2.2.4.

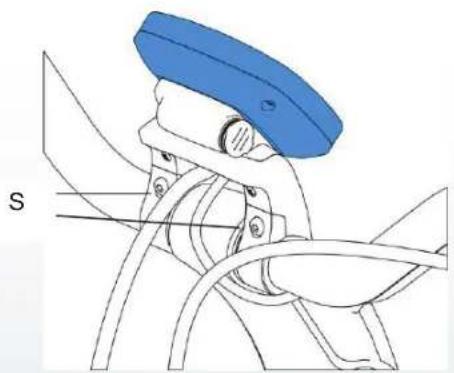

Die Stellung des Displays kann mit den Schrauben (S) verstellt werden.

3.2 Bedienungseinheit am Lenker

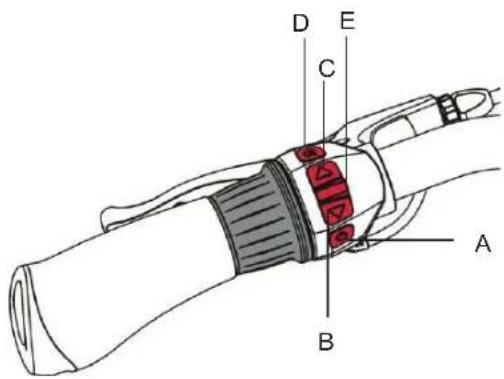

3.2.1 Bedienungsknöpfe

A Ein- und Ausschaltung des Systems
B Änderung der Unterstützungsstufe
C Änderung der Unterstützungstufe
D Beleuchtung ein / aus
E Display Funktionswahl

D E C A B

3.2.2 Einschaltung des Systems

Die Tretunterstützung wird ein- bzw. ausgeschaltet, indem Sie auf den Knopf 'A' drücken. Das ist zu jedem beliebigen Zeitpunkt möglich, auch während der Fahrt. Das System wird automatisch ausgeschaltet, wenn es länger als 10 Minuten nicht benutzt werden sollte.

3.2.3 Einstellung der Tretunterstützung

Programme	Programm wählen	Unterstützungsstufe	Unterstützungsstufe wählen
Öko → Leichte Unterstützung	Knopf ‘B’ oder ‘C’ gedrückt halten	Drei (Leistungs-) Stufen, Unterstützung bis zu 25 km/Stunde	Knopf ‘C’ = mehrKnopf ‘B’ = weniger
Speed → Kräftige Unterstützung	Knopf ‘B’ oder ‘C’ gedrückt halten	Sechs begrenzte GeschwindigkeitenS1 = bis zu 14 km/StundeS2 = bis zu 16 km/StundeS3 = bis zu 18 km/StundeS4 = bis zu 20 km/StundeS5 = bis zu 23 km/StundeS6 = bis zu 25 km/Stunde	Knopf ‘C’ = mehrKnopf ‘B’ = weniger

Sowohl das Fahrprogramm als auch die Unterstützungsstufe können jederzeit angepasst werden, auch während der Fahrt. Beide werden auf der rechten Seite des Displays angezeigt.

3.2.4 Geschwindigkeit ablesen

Die Fahrgeschwindigkeit wird in der Mitte des Displays angezeigt.

3.2.5 Der Füllgrad

Der Füllgrad der Batterie wird mit Hilfe schwarzer Blöcke auf der linken Seite des Displays angezeigt. Der Füllgrad wird am zuverlässigsten angezeigt, wenn der Gasdrehgriff nicht benutzt wird, und die Tretunterstützung auf die Ökostufe eingestellt ist.

3.2.6 Beleuchtung

Mit dem Knopf 'D' wird die Beleuchtung ein- und ausgeschaltet. Wenn die Beleuchtung eingeschaltet ist, wird das von einem Symbol unten im Display angezeigt. Sollte die Batterie während der Fahrt leer werden, so kann die Beleuchtung noch während mindestens zwei Stunden eingeschaltet bleiben.

3.2.7 Entfernungen ablesen

Wenn Sie einige Male auf den Knopf 'E' drücken, erscheint 'Trip distance' (= Fahrtentfernung) oben im Display. Die Entfernung wird zurückgesetzt, wenn Sie den Knopf 'E' während drei Sekunden drücken.

Wenn Sie nochmals auf den Knopf 'E' drücken, erscheint 'Total distance' (= Gesamtentfernung). Dieser Wert kann nicht zurückgesetzt werden.

Wenn Sie einige Male auf den Knopf 'E' drücken, erscheint links oben im Display eine Uhr. Die Zeit kann jetzt abgelesen werden. Zur Änderung der Zeit ist der Knopf 'E' gedrückt zu halten, bis die Ziffern anfangen zu blinken. Mit den Knöpfen 'B' und 'C' können die Stunden jetzt geändert werden. Wenn Sie daraufhin wieder auf den Knopf 'E' drücken, können mit den Knöpfen 'B' und 'C' die Minuten geändert werden. Wenn Sie den Knopf 'E' gedrückt halten, schließen Sie den Vorg

Wenn Sie nochmals auf den Knopf 'E' drücken, kann die 'Trip time' (Fahrtzeit) abgelesen werden. Diese Zeit können Sie zurücksetzen, indem Sie den Knopf 'E' gedrückt halten.

Zum Ablesen der Temperatur sollen Sie einige Male auf den Knopf 'E' drücken, bis links oben im Display 'temp' erscheint.

3.2.10 Fehlermeldungen

Während der Nutzung kann im E-go® RemovE System eine Störung auftreten. In diesem Fall erscheint die Meldung 'error' oben im Display. Ihr Händler kann die Störung beseitigen.

3.2.11 Displaybeleuchtung einstellen

Zur Einstellung der Lichtstärke des Displays ist der Knopf 'D' gedrückt zu halten. Sobald die gewünschte Lichtstärke erreicht ist, sollen Sie den Knopf nicht weiter drücken.

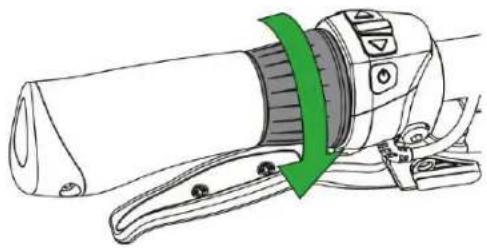

3.3 Gasdrehgriff

Links der Bedienungseinheit am Lenker befindet sich der Gasdrehgriff. Der Gasdrehgriff kann benutzt werden, sobald die Tretunterstützung eingeschaltet ist.

Sie 'geben Gas', indem Sie den Gasdrehgriff in Richtung des grünen Pfeils drehen.

Probieren Sie den Gasdrehgriff bei der ersten Nutzung vorsichtig aus, damit Sie sich mit der Kraft vertraut machen, die der Gasdrehgriff erzeugt.

Der Gasdrehgriff bietet zusätzliche Unterstützung und kann wie folgt benutzt werden:

- Zusätzliche Unterstützung, wenn Sie das Fahrrad an der Hand führen

Wenn Sie das Fahrrad an der Hand führen und einen Hügel hinaufgehen, kann der Gasdrehgriff zusätzliche Unterstützung leisten. In diesem Fall brauchen Sie das Fahrrad nicht völlig mit eigener Kraft hinaufzuschieben. Links oben im Display erscheint ein Symbol, das anzeigt, dass der Gasdrehgriff betätigt wird.

• Zusätzliche Unterstützung beim Losfahren

Sie können den Gasdrehgriff beim Losfahren bedienen. Ohne dass Sie auf die Pedale treten, leistet der Gasdrehgriff Unterstützung, bis Sie eine Geschwindigkeit von 4 km/Stunde erreichen. Danach sollen Sie selbst auf die Pedale treten, um eine größere Unterstützung zu bekommen.

• Zusätzliche Unterstützung während der Fahrt

Der Gasdrehgriff kann der Tretunterstützung während der Fahrt einen zusätzlichen Impuls geben. Das kann praktisch sein, wenn Sie einen anderen Radfahrer überholen oder einen Hügel hinauffahren. Der Impuls ist bei der Ökostufe am stärksten spürbar.

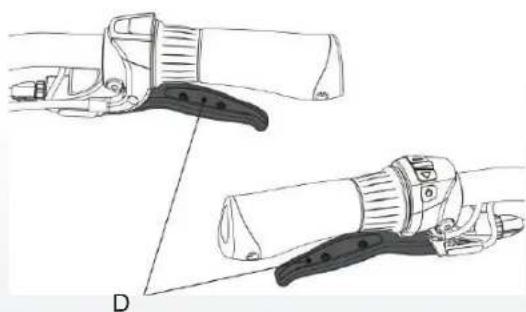

3.4 Handbremsen

Die Handbremsen 'D' sind mit einer Sicherheitsfunktion ausgestattet. Sobald Sie die Handbremse(n) betätigen, wird der Antrieb automatisch ausgeschaltet.

Die Kilometer, die Sie unter idealen Umständen mit einem vollständig aufgeladenen Batteriepaket zurücklegen können, liegen im Bereich bis ± 95 km. Der Aktionsradius ist namentlich vom Fahrprogramm und der Unterstützungsstufe abhängig. Wenn die Batterie älter wird, wird der Aktionsradius spürbar abnehmen.

Weitere Faktoren, die den Aktionsradius negativ beeinflussen, sind im Abschnitt 4.2 festgelegt.

4.2 Wichtige Faktoren

Der indikative Aktionsradius wird von den nachfolgenden Faktoren negativ beeinflusst:

Faktor	Negativer Einfluss
Umgebungstemperatur	Niedrige Temperatur (niedriger als 10 °C)
Wind	Gegenwind
Höhenunterschiede	Hügel hinauf
Zustand der Straße	Weiche Unterlage
Reifendruck	Niedriger Reifendruck
Wartung des Fahrrades	Keine oder schlechte Wartung
Im falschen Gang losfahren	Schwerer Gang
Gasdrehgriff	Nutzung des Gasdrehgriffs
Gewicht	Viel Gewicht (Fahrer + Beladung)
Fahrverhalten Wechselnde Geschwindigkeiten

5 Transport und Wartung

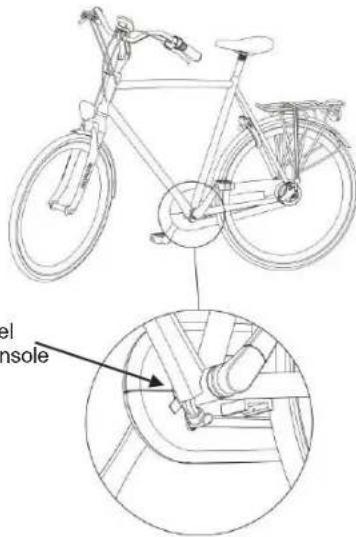

5.1 Transport

Sie können das E-go® RemovE auf einem Fahrradträger hinten am Auto transportieren.

Nicht jeder Fahrradträger eignet sich jedoch zum Transport des E-go® RemovE. Falls ein Fahrradträger benutzt wird, der sich nicht dafür eignet, können der elektrische Stecker und die Kabel unter der Konsole beschädigt werden.

Benutzen Sie nur Fahrradträger, die in keinerlei Weise mit dem Stecker und den Kabeln unter der Konsole in Berührung kommen.

Wenden Sie sich im Zweifelsfall an Ihren Händler.

Batavus haftet nicht für Schäden und/oder Störungen am E-go® RemovE, die auf die Benutzung eines ungeeigneten Fahrradträgers zurückzuführen sind.

Nehmen Sie die Batterie aus dem Kettenkasten heraus, bevor Sie das Fahrrad auf den Träger setzen. Dadurch wird das Fahrrad leichter. Sie können die Batterie wieder anbringen, sobald Sie Ihr Ziel erreicht haben.

5.2 Wartung

Periodische Wartung

Es ist wichtig, dass Ihr E-Bike regelmäßig gewartet wird. Ihr Händler kann Sie fachkundig beraten und Sie über die optimale Nutzung des Fahrrades informieren.

Es ist ratsam die Batterie und die Innenseite des Kettenkastens im Winter regelmäßig mit einem leicht feuchten Tuch zu reinigen, und der anhaftende Schmutz zu beseitigen. Auf diese Weise bleibt das System in guter Verfassung.

Spritzen Sie das Fahrrad nie mit einem kräftigen Wasserstrahl ab. Ein zu kräftiger Wasserstrahl kann die Elektronik beschädigen. In diesem Fall erlischt die Garantie!

6 Technische Daten

6.1 Batteriedaten

Angabe	Spezifikation
Batteriepaket	8,7 Ah Li-ion, 36 V
Aufladezeit	± 5 Stunden
Maximalleistung 250 W
Gewicht	1.8 kg
Von der Tretunterstützung geleistete Höchstgeschwindigkeit	25 km/Stunde

6.2 Temperaturgrenzen Batteriezellen

Status	Minimal [°C]	Maximal [°C]
Lagerung (mindestens 60-80%)	-10 °C	35 °C
Nutzung der Unterstützung -5 °C 45 °C
Aufladen	0 °C	45 °C

Die E-go® RemovE Modelle genügen den Anforderungen der geltenden europäischen Richtlinie EN15194 für Elektrofahrräder.

7 Garantiebestimmungen und gesetzliche Anforderungen

Garantiebestimmungen

Die nachfolgenden Garantiebestimmungen ergänzen Ihre geltenden gesetzlichen Rechte. Die neuesten Garantiebestimmungen und die in Ihrem Land geltenden einschlägigen Rechtsvorschriften finden Sie auf der Website www.batavus.com.

Artikel 1 Garantie

1.1 Batavus B.V. garantiert, dass die Batavus-Fahrräder weder Konstruktions- und/oder Materialfehler, noch Rostbildung aufweisen, sofern solches sich aus diesen Garantiebedingungen ergibt.

1.2 Garantieansprüche können ausschließlich vom ersten Besitzer des betreffenden Batavus-Fahrrades geltend gemacht werden.

1.3 Die Garantie erlischt gemäß den Bestimmungen von Artikel 3.1 und Artikel 5.1.

1.4 Die Garantie ist nicht übertragbar.

1.5 Von der von Batavus auf der Grundlage dieser Garantiebedingungen gegebenen Garantie bleibt die Möglichkeit unberührt, aufgrund der ordentlichen Rechtsvorschriften des niederländischen Bürgerlichen Gesetzbuches dem Verkäufer gegenüber Ansprüche geltend zu machen.

Artikel 2 Garantiefrist

2.1 In Bezug auf Konstruktions- und/oder Materialfehler gibt Batavus 10 Jahre Garantie auf Rahmen und ungefederte Vorderradgabeln.

2.2 Für federnde Vorderradgabeln, Dämpfer sowie alle sonstigen Einzelteile, mit Ausnahme der in Absatz 2.4 dieses Artikels genannten Einzelteile, gilt die gleiche Garantie während 2 Jahren.

2.3 In Bezug auf Durchrostung von innen gibt Batavus 2 Jahre Garantie auf die Lackierung des Rahmens und der Gabeln.

2.4 Für Verschleißteile wie Reifen, Kette, Kettenräder, Freewheel, Zahnkränze, Züge und Bremsklötze gilt keine Garantie, außer im Falle von Konstruktions- und/oder Materialfehlern.

2.5 In Bezug auf Rostbildung gibt Batavus 2 Jahre Garantie auf die sonstigen Lack- und Chromteile, vorausgesetzt dass sie ordentlich instand gehalten sind.

Artikel 3 Ausschluss von Garantie

3.1 In den nachfolgenden Fällen erlischt die Garantie:

a. Falsche und/oder unsorgfältige Nutzung des Fahrrades sowie zweckwidrige Nutzung;

b. Schäden oder Defekte an Batterien, die entstanden sind, weil die Batterie gefallen ist;

c. Das Fahrrad ist nicht gemäß den im Wartungsbuch festgelegten Vorschriften gewartet;

d. Technische Reparaturen sind nicht auf fachmännische Weise vorgenommen;

e. Später montierte Einzelteile entsprechen den technischen Spezifikationen des betreffenden Fahrrades nicht oder sind falsch montiert;

f. Der Eigentumsschein, aus dem hervorgeht, dass das Fahrrad auf fachkundige Weise fertig montiert und geprüft ist, bevor es dem Kunden geliefert wurde, ist nicht vorhanden oder nicht vom Verkäufer unterzeichnet.

3.2 Ferner wird ausdrücklich jede Haftung von Batavus B.V. für Schaden am Fahrrad oder an Einzelteilen davon ausgeschlossen, der aus einem der nachfolgenden Gründe entstanden ist:

a. Falsche Einstellung/Spannung des Lenkers, des Lenkervorbaus, des Sattels, der Sattelstütze, des Umwerfersatzes, der Bremsen oder der Schnellverschlüsse der Räder und des Sattels;

b. Die Tatsache, dass Einzelteile wie Bremszüge, Umwerferzüge, Bremsklötze, Reifen, Kette und Zahnräder nicht rechtzeitig ersetzt sind;
c. Klimaeinflüsse wie normale Verwitterung der Lackierung oder Chromrost;
d. Schaden an der elektrischen Verdrahtung unter der Konsole durch Berührung mit einem ungeeigneten Fahrradträger.

Artikel 4 Garantieteile

4.1 Während der Garantiefrist werden alle Einzelteile, bei denen Batavus B.V. festgestellt hat, dass von einem Material- und/oder Konstruktionsfehler die Rede ist, repariert oder vergütet, solches nach Wahl von Batavus B.V. Die eventuell mit der (De-) Montage verbundenen Kosten gehen auf Rechnung des Besitzers.
4.2 Von den Bestimmungen des vorigen Absatzes abweichend geht im Falle von Material- und/oder Konstruktionsfehlern im Rahmen und in den Vorderradgabeln, die innerhalb von drei Jahren nach dem Ankaufsdatum auftreten, auch der Arbeitslohn auf Rechnung des Herstellers.
4.3 Die eventuell mit dem Transport des Fahrrades und/oder von Einzelteilen davon nach und von Batavus B.V. verbundenen Kosten gehen auf Rechnung des Besitzers, außer wenn das betreffende Einzelteil der Garantie unterliegt.
4.4 Wenn ein bestimmtes Einzelteil der Garantie unterliegt und das Originalersatzteil nicht mehr lieferbar ist, wird Batavus B.V. eine mindestens gleichwertige Alternative liefern.

Artikel 5 Geltendmachung von Garantieansprüchen

5.1 Garantieansprüche aufgrund dieser Garantiebestimmungen sind – unter Übergabe des Fahrrades oder des betreffenden Einzelteiles zwecks Prüfung – über den Batavus-Händler, bei dem das Fahrrad gekauft ist, geltend zu machen. Dabei sind dem Händler der Kaufschein sowie der beim Ankauf des Fahrrades ausgehändigte Eigentumsschein zu übergeben.

5.2 Sollte der Besitzer umgezogen oder der Händler nicht mehr verfügbar sein, so wird Batavus B.V. auf Verlangen den nächsten Batavus-Händler bekannt geben.

Artikel 6 Haftung

6.1 Sollte Batavus B.V. geltend gemachte Garantieansprüche anerkennen, so bedeutet das nicht automatisch, dass Batavus B.V. auch die Haftung für den eventuell erlittenen Schaden übernimmt. Die Haftung von Batavus B.V. kann den in diesen Garantiebedingungen festgelegten Umfang nie übersteigen. Jede Haftung von Batavus B.V. für Folgeschaden wird ausdrücklich ausgeschlossen. Die Bestimmungen dieses Absatzes finden keine Anwendung, wenn und sofern solches sich aus einer zwingenden Rechtsvorschrift ergeben sollte.

Gesetzliche Anforderungen

Nach den europäischen Rechtsvorschriften ist das beschriebene Fahrzeug ein Fahrrad, weil es den nachfolgenden Vorschriften entspricht:

• Die Unterstützung ist nur aktiv, wenn der Fahrer selbst auf die Pedale tritt.
• Die Unterstützung ist aktiv bis zu einer Höchstgeschwindigkeit von 25 km/Stunde.
• Die Höchstleistung beläuft sich auf 250 Watt.

CE

Das E-Bike ist ein EPAC (Electrically Power Assisted Cycle) gemäß EN15194.

Konformität

Hiermit erklärt der Hersteller des E-Bikes, dass das Produkt alle Anforderungen sowie alle sonstigen relevanten Bestimmungen der Richtlinien 2004/108/EG und 2002/24/EG erfüllt. Die Konformitätserklärung erhalten Sie auf Anfrage vom Hersteller.

Umweltschutz

Gemäß den Umweltvorschriften des niederländischen Ministeriums für VROM zur Rücknahme und Verarbeitung von Batterien und Akkus empfehlen wir Ihnen ein defektes Batteriepaket Ihres Fahrrades beim Händler abzugeben. Er ist verpflichtet das Batteriepaket zurückzunehmen und wird für die weitere Entsorgung durch den Hersteller sorgen.

Wir wünschen Ihnen viel Spaß mit dem Batavus E-go® RemovE.

Batavus E-go® RemovE Bruksanvisning

Batavus B.V., april 2012

625.13.276

3.2.7 Avständen avläses 92

3.2.8 Tiden avläses 92

3.2.9 Temperaturen avläses....92

3.2.10 Felmeddelanden 92

3.2.7 Avständen avläses
