BEDIENUNGSANLEITUNG BC03 INVENTUM

ro Haushaltgeräte gehören nicht n Hausmüll. Entsorgen Sie diese Ihren Elektrofachhändler oder Ihre he Wertstoff Sammelstelle.

the Wertstoff Sammelstelle. teklassifikation Typ BF

lesen Sie die Gebrauchsanleitung!

| INHOUDSOPGAVE

1. Kennenlernen Seite 13
2. Sicherheitshinweise Seite 13
3. Gerätebeschreibung Seite 14
4. Batterien einsetzen/wechseln Seite 15
5. Datum & Uhrzeit einstellen Seite 15
6. Manschette anlegen Seite 16
7. Blutdruck messen Seite 16
8. Ergebnisse beurteilen Seite 17
9. Messwerte speichern, abrufen und löschen Seite 17
10. Fehlermeldungen Seite 18
11. Reinigung & Pflege Seite 18
12. Technische Angaben Seite 19
13. Garantie & Service Seite 20

FRANÇAIS

ENGLISH

5 | DATUM EN TIJD INSTELLEN

12 | TECHNISCHE GEGEVENS

Type BC03

Gebrauchsanleitung Inventum Handgelenks-Blutdruckmessgerät BC03

Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in betrieb nehmen und für späteren Gebrauch aufbewahren.

1 | KENNENLERNEN

Mit dem Blutdruckcomputer für das Handgelenk können Sie schnell und einfach Ihren Blutdruck messen, die Messwerte abspeichern – und den Verlauf und Durchschnitt der Messwerte anzeigen lassen. Das Gerät dient zur nicht invasiven Messung und Überwachung Ihrer arteriellen Blutdruckwerte. Das Gerät entspricht den Anforderungen der europäischen Richtlinie für Medizinprodukte, dem Medizinproduktegesetz, sowie den europäischen Normen EN1060-1 (nicht invasive Blutdruckmessgeräte Teil 1: Allgemeine Anforderungen), EN1060-3 (nicht invasive Blutdruckmessgeräte Teil 3: Ergänzende Anforderungen für elektromechanische Blutdruckmesssysteme).

2 | SICHERHEITSHINWEISE

• Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in betrieb nehmen und für späteren Gebrauch aufbewahren.
• Messen Sie Ihren Blutdruck immer zu gleichen Tageszeiten, um eine Vergleichbarkeit der Werte zu gewährleisten.
• Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus!
• Zwischen zwei Messungen sollten Sie 5 Minuten warten!
• Die von Ihnen selbst ermittelten Messwerte können nur zu Ihrer Information dienen - sie ersetzen keine ärztliche Untersuchung! Besprechen Sie Ihre Messwerte mit dem Arzt, begründen Sie daraus auf keinen Fall eigene medizinische Entscheidungen (z.B. Medikamente und deren Dosierungen)!

• Bei Einschränkungen der Durchblutung an einem Arm auf Grund chronischer oder akuter Gefäßerkrankungen (unter anderem Gefäßverengungen), ist die Genauigkeit der Handgelenksmessung eingeschränkt. Weichen Sie in diesem Fall auf ein am Oberarm messendes Blutdruckmessgerät aus.

• Es kann zu Fehlmessungen bei Erkrankungen des Herz-Kreislaufsystems kommen, ebenso bei sehr niedrigem Blutdruck, Durchblutungs- und Rhythmusstörungen sowie bei weiteren Vorerkrankungen.

• Das Blutdruck-Messgerät besteht aus Präzisions- und Elektronik-Bauteilen. Die Genauigkeit der Messwerte und Lebensdauer des Gerätes hängt ab vom sorgfältigen Umgang:
• Sie sollten das Gerät vor Stößen schützen und nicht fallen lassen,
• vor Feuchtigkeit, Schmutz, starken Temperaturschwankungen und direkter Sonneneinstrahlung schützen,
• nicht in der Nähe von starken elektromagnetischen Feldern benutzen, also fern halten von Funkanlagen oder Mobiltelefonen.
• Drücken Sie nicht auf Tasten, solange die Manschette nicht angelegt ist.
• Verwenden Sie das Gerät nur bei Personen mit dem für das Gerät angegebenen Umfangbereich des Handgelenks.
• Falls das Gerät über einen längeren Zeitraum nicht benutzt wird, wird empfohlen die Batterien zu entfernen.
• Batterien dürfen nicht in die Hände von Kindern gelangen und gehören nicht in den Hausmüll.

• Bitte entsorgen Sie die verbrauchten Batterien an den dafür vorgesehenen Sammelstellen.

• Öffnen Sie nicht das Gerät. Bei nicht beachten erlischt die Garantie. Das Gerät darf nicht selbst repariert oder justiert werden. Eine einwandfreie Funktion ist in diesem Fall nicht mehr gewährleistet.

• Dieses Gerät ist zur Blutdruck/Pulsmessung am Handgelenk von erwachsenen Menschen bestimmt.
• Das Gerät ist nur für den in dieser Gebrauchsanweisung angegebenen Zweck bestimmt.
• Das Gerät nie in Wasser oder andere Flüssigkeiten tauchen.
• Reparaturen dürfen nur von autorisierten Servicestellen vorgenommen werden. Ansonsten erlischt der Garantieanspruch.
• Sollten Sie noch Fragen zur Anwendung unserer Geräte haben, so wenden Sie sich bitte an Ihren Händler oder an den Inventum Kundenservice.

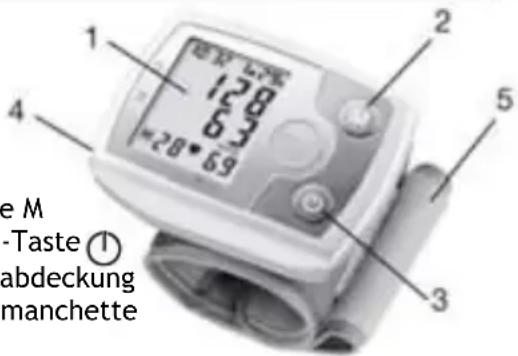

3 | GERÄTEBESCHREIBUNG

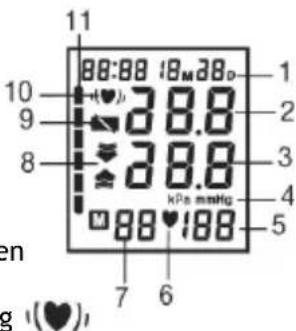

1 2 3 4 5 6 7 8 9 10 12 13 abdeckung manchette

1. Uhrzeit und Datum

2. Systolischer Druck

3. Diastolischer Druck

4. Einheit mmHg

5. Ermittelter Pulswert

6. Symbol Puls ♥

7. Nummer des Speicherplatzes

8. Pfeil aufpumpen, Luft ablassen

9. Symbol Batteriewechsel

10. Symbol Herzrhythmusstörung

11. WHO- Einstufung

11 10 88:88 18M28D 9 38.8 8 38.8 7 88 188 6 kPa mmHg 5 en g (♥)

4 | BATTERIEN EINSETZEN/WECHSELN

• Entfernen Sie den Deckel des Batteriefaches auf der linken Seite des Gerätes.
• Legen Sie zwei Batterien vom Typ 1,5 V AAA (Alkaline Type LR03) ein. Achten Sie unbedingt darauf, dass die Batterien entsprechend der Kennzeichnung mit korrekter Polung eingelegt werden. Verwenden Sie keine wiederaufladbaren Akkus.
• Schließen Sie den Batteriefachdeckel wieder sorgfältig.

Wenn das Symbol Batteriewechsel 📄 erscheint, ist keine Messung mehr möglich und Sie müssen alle Batterien erneuern.

Verbrauchte Batterien gehören nicht in den Hausmüll. Entsorgen Sie diese über Ihren Elektrofachhändler oder

Ihre örtliche Wertstoffsammelstelle. Dazu sind Sie gesetzlich verpflichtet.

Hinweis: Diese Zeichen finden Sie auf schadstoffhaltigen Batterien: Pb = Batterie enthält Blei, Cd = Batterie enthält Cadmium, Hg = Batterie enthält Quecksilber.

5 | DATUM & UHRZEIT EINSTELLEN

Sie sollten Datum und Uhrzeit unbedingt einstellen. Nur so können Sie Ihre Messwerte korrekt mit Datum und Uhrzeit speichern und später abrufen.

Die Uhrzeit wird im 24-Stunden-Format dargestellt.

Hinweis: Wenn Sie die Taste "M" gedrückt halten, können Sie die Werte schneller einstellen.

• Drücken Sie gleichzeitig “?und “M”-Taste. Monat beginnt zu blinken. Stellen Sie mit der Taste “M” den Monat 1 bis 12 ein und bestätigen Sie mit “?”,
• Stellen Sie Tag, Stunde und Minute ein und bestätigen Sie jeweils mit “☐”.

6 | MANSCHETTE ANLEGEN 7 | BLUTDRUCK MESSEN

• Entblößen Sie Ihr linkes Handgelenk. Achten Sie darauf, dass die Durchblutung des Arms nicht durch zu enge Kleidungsstücke oder Ähnliches eingeengt ist. Legen Sie die Manschette auf der Innenseite Ihres Handgelenkes an.

• Schließen Sie die Manschette mit dem Klettverschluss, sodass die Oberkante des Gerätes ca. 1 cm. unter dem Handballen sitzt.
  • Die Manschette muss eng um das Handgelenk anliegen, darf aber nicht einschnüren.

• Setzen Sie sich ruhig hin.

• Stützen Sie Ihren Arm unbedingt ab und winkeln ihn an, sodass sich das Gerät auf Herzhöhe befindet (siehe Abb.).
• Halten Sie vor der Messung eine ausreichende Ruhezeit von 5 Minuten ein.
• Um das Messergebnis nicht zu verfälschen, ist es wichtig, sich während der Messung ruhig zu verhalten und nicht zu sprechen.
• Starten Sie das Blutdruckmessgerät mit der Taste "
• Vor der Messung wird kurz das letzte gespeicherte Messergebnis angezeigt. Sollte sich keine Messung im Speicher befinden, zeigt das Gerät jeweils den Wert '0' an.
  • Die Manschette wird auf 180 mmHg aufgepumpt. Der Manschetten-Luftdruck wird langsam abgelassen. Bei einer bereits zu erkennenden Tendenz zu hohem Blutdruck wird nochmals nachgepumpt und der Manschettendruck nochmals erhöht. Sobald ein Puls zu erkennen ist, wird das Symbol Puls ♥ angezeigt.
  • Die Messergebnisse Systolischer Druck, Diastolischer Druck und Puls werden angezeigt.

• Sie können die Messung jederzeit durch das Drücken der “➊”-Taste abbrechen.
• "EE" erscheint wenn die Messung nicht ordnungsgemäß durchgeführt werden konnte. Beachten Sie das Kapitel Fehlermeldungen in dieser Gebrauchsanleitung und wiederholen Sie die Messung.
• Das Messergebnis wird automatisch abgespeichert.
• Sollten Sie vergessen das Gerät abzuschalten, schaltet sich dieses automatisch nach 1 Minute ab.

8 | ERGEBNISSE BEURTEILEN

Herzrhythmusstörungen

Dieses Gerät kann während der Messung eventuelle Störungen des Herzrhythmus identifizieren und weist gegebenenfalls nach der Messung mit dem Symbol (♥) darauf hin.

Dies kann ein Indikator für eine Arrhythmie sein. Arrhythmie ist eine Krankheit, bei der der Herzrhythmus aufgrund von Fehlern im bioelektrischen System, das den Herzschlag steuert, anormal ist. Die Symptome (ausgelassene oder vorzeitige Herzschläge, langsamer oder zu schneller Puls) können u.a. von Herzerkrankungen, Alter, körperliche Veranlagung, Genussmittel im Übermaß, Stress oder Mangel an Schlaf herrühren. Arrhythmie kann nur durch eine Untersuchung bei Ihrem Arzt festgestellt werden.

Wiederholen Sie die Messung, wenn das Symbol (♥) , nach der Messung auf dem Display angezeigt wird. Bitte achten sie darauf, dass Sie sich 5 Minuten ausruhen und während der Messung nicht sprechen oder bewegen. Sollte das Symbol (♥) , oft erscheinen, wenden Sie sich bitte an Ihren Arzt. Selbstdiagnose und -behandlung aufgrund der Messergebnisse können gefährlich sein. Befolgen Sie unbedingt die Anweisungen Ihres Arztes.

WHO-Einstufung

Gemäß den Richtlinien/Definitionen der Weltgesundheitsorganisation (WHO) und neuester Erkenntnisse lassen sich die Messergebnisse gemäss nachfolgender Tabelle einstufen und beurteilen.

Tabelle zur Klassifikation von Blutdruckwerten (Maßeinheit mmHg) für Erwachsene:

Bereich Systole Diastole Maßnahme
Hypotonie (ernied-rigter Blutdruck)	< 105 < 60 Kontrolle beim	Arzt
Optimal < 120 < 80 Selbstkontrolle
Normal 120 - 129 80 - 84 Selbstkontrolle
Hoch - Normal 130 - 39 85 - 89 Kontrolle beim	Arzt
Leichte Hypertonie - Stufe I	140 - 159 90 - 99	Kontrolle beim
Mittlere Hyper - tonie - Stufe II	160 - 179 100 - 109	Konsultation
Starke Hypertonie - Stufe III	>= 180 >= 110	Konsultation

Quelle: WHO, 1999

Die Balkengrafik im Display und die Skala auf dem Gerät geben an, in welchem Bereich sich der ermittelte Blutdruck befindet.

Sollte sich der Wert von Systole und Diastole in zwei unterschiedlen WHO-Bereichen befinden

(z.B. Systole im Bereich Hoch normal und Diastole im Bereich Normal) dann zeigt Ihnen die graphische WHO Einteilung auf dem Gerät immer den höheren Bereich an, im beschriebenen Beispiel „Hoch normal“.

9 | MESSWERTE SPEICHERN, ABRUFEN UND LÖSCHEN

- Die Ergebnisse jeder erfolgreichen Messung werden zusammen mit Datum und Uhrzeit abgespeichert. Bei mehr als 60 Messdaten gehen die jeweils ältesten Messdaten verloren.

• Um Messergebnisse wieder abzurufen, drücken Sie die Speichertaste “M”. Das Gerät zeigt zunächst die Anzahl der belegten Speicherplätze an und wechselt dann automatisch zum letzten abgespeicherten Messergebnis. Durch weiteres Drücken der Speichertaste “M” werden die weiteren Messwerte mit Datum und Uhrzeit angezeigt.
• Sie können den Speicher löschen indem Sie die Speichertaste “M” 3 Sekunden drücken.

10 | FEHLERMELDUNGEN

Bei Fehlern erscheint auf dem Display die Fehlermeldung "EE".

Fehlermeldungen können auftreten, wenn

• der Aufpumpdruck höher als 300 mmHg ist;
• der Blutdruckmesswert außergewöhnlich hoch oder niedrig ist;
• Sie sich während der Messung bewegen oder reden (neben "EE" wird auch das Herzrhythmussymbol
  (♥), auf dem Display angezeigt);
• das Aufpumpen länger als 30 Sekunden dauert.

Wiederholen Sie in diesen Fällen die Messung. Setzen Sie gegebenenfalls die Batterien neu ein oder ersetzen Sie diese.

11 | REINIGUNG & PFLEGE

• Reinigen Sie Ihren Blutdruckcomputer vorsichtig nur mit einem leicht angefeuchteten Tuch.
• Verwenden Sie keine Reinigungs- oder Lösungsmittel.
• Sie dürfen das Gerät auf keinen Fall unter Wasser halten, da sonst Flüssigkeit eindringen kann und das Gerät beschädigt.
• Der Blutdruckcomputer immer in der mitgelieferten Luxusaufbewahrungtasche aufbewahren.

12 | TECHNISCHE ANGABEN

Modell-Nr. BC03

Messmethode nicht invasive, oszillometrische

Blutdruckmessung am

Handgelenk

Messbereich Druck 0-300 mmHg/

Puls 40-180 Schläge/Minute

Genauigkeit der systolisch ±3 mmHg/

Druckanzeige diastolisch ±3 mmHg/

Puls ±5% des angezeigten

Wertes

Messunsicherheit max. zulässige Standard-abweichung gemäß klinischer

Prüfung: systolisch: 8 mmHg/

diastolisch: 8 mmHg

Speicher 1 x 60 abspeicherbare

Datenzeilen

Abmessungen L 84 x B 62 x H 30 mm

Gewicht Ungefähr 140 g

Manschettengröße Für einen Handgelenkumfang von ca. 14 bis 19,5 cm

Zul. Betriebs- +5°C bis +40°C,

temperatur 40-80% relative Luftfeuchte

Zul. Aufbewahrungs- -20°C bis +55°C,

temperatur 10-95% relative Luftfeuchte

Stromversorgung 2 x 1,5 V AAA (Alkaline Typ LR 03)

Zubehör Aufbewahrungsbox,

Bedienungsanleitung, 2 AAA

Batterien

Klassifikation Anwendungsteil Typ BF

Zeichenerklärung Anwendungsteil Typ BF

Achtung! Gebrauchsanleitung

lesen

13 | GARANTIE & SERVICE

• Die Garantiezeit ist auf 24 Monaten ab dem Kauf befristet.
- Die Garantie ist nur gültig, wenn die Gerätekaufrechnung vorgelegt werden kann. Bewahren Sie deshalb die Rechnung sorgfältig. Die Garantiezeit fängt an auf die Ankaufdatum.
• Die Garantie gilt nicht im Falle von:
- normalem Verschleiß
- mangelhafter Wartung
- unsachgemäßem oder weckwidrigem Gebrauch
- nichtbeachtung von Bedienungs- und Wartungsvorschriften
- unfachmännischer Reparatur vom Käufer oder von Dritten
- Nicht Originalteilen, die vom Käufer oder von Dritten montiert worden sind
welches von unseren Kundendienst zu begutachten ist.
• Die Garantie gilt nicht für:
- Normale Verbrauchsartikel
- Batterien
welches von unseren Kundendienst zu begutachten ist.

Bitte senden Sie das Gerät zusammen mit der Rechnung und einer Fehlerbeschreibung frankiert an:

Inventum Holland BV oder an: new E.T.P. bvba Generatorstraat 17 Passtraat 121 3903 LH VEENENDAAL 9100 Sint Niklaas Die Niederlande Belgie

Falls die Garantie entfallen oder die Garantiezeit abgelaufen ist, müssen wir Ihnen die Kosten, die mit einer Begutachtung und/oder einer Reparatur verbunden sind, in Rechnung stellen.

Auf Anfrag werden wir eine Preisangabe machen bevor wir die Reparatur durchführen. Wenn wir zur Reparatur übergangen sind, werden die Begutachtungs- bzw. Prüfungskosten von uns nicht in Rechnung gestellt.

Wir gewähren zwei Monate Garantie auf die von unserem Kundendienst ausgeführten Reparaturen sowie auf das neu verarbeitete Material, wobei diese Zweimonats-Frist ab dem Tag der Reparatur beginnt. Sollte währen diesem Zeitraum ein Defekt auftreten, der direkt auf die Reparaturarbeiten oder das dabei verwendete Material zurückzuführen ist, kann der Kunde selbstverständlich seinen Apparat kostenlos reparieren lassen.

Änderungen und Druckfehler vorbehalten.
