BEDIENUNGSANLEITUNG Paint Crew WAGNER

AIRLESS HOCHLEISTUNGSSPRITZGERÄT

BEDIENUNGSANLEITUNG

• IN DIESEM HANDBUCH FINDEN SIE ALLE BENÖTIGTEN ANWEISUNGEN

! NICHT FÜR DEN GEWERBLICHEN GEBRAUCH !

! NOT FOR COMMERCIAL USE !

Nur für wasserlösliche Arbeitsstoffe.

- Dispersions- und Latexfarbe für Innenanstriche

• Farbe
• Acrylfarbe
• Lasur
• Holzschutzmittel
• Beize
• Grundierung
• Haftgrundmittel
• Pflanzenschutzmittel
• Unterbodenschutz
• Hohlraumversiegelung
• Desinfektionsmittel
• Öl

NICHT GEEIGNETES MATERIAL

• Lösemittelhaltige Farben und Lacke
• Farben und Lacke, die abrasive Komponenten enthalten, wie z.B. Emulsions-/Dispersionsfarben für Außenanstriche
• Silikatfarben

WARNUNG!

Luftlos arbeitende Geräte erzeugen extrem hohen Spritzdruck.

1. Jeden Kontakt von Fingern, Händen oder anderen Körperteilen mit dem Spritzstrahl vermeiden!

Die Spritzpistole niemals gegen sich oder auf andere Personen oder auf Tiere richten.

Bei der Anwendung der Spritzpistole immer Schutzausrüstung tragen.

Achtung! Verletzungsgefahr durch Injektion unter die Haut!

Bei durch Beschichtungs- oder Lösemittel verursachten Hautverletzungen auf der Stelle einen Arzt konsultieren. Dem Arzt Informationen über das Beschichtungs- oder Lösemittel liefern, durch das die Verletzung verursacht wurde.

1. Entsprechend dem Handbuch müssen vor jeder Verwendung des Gerätes folgende Regeln beachtet werden:

2. Defekte Geräte dürfen nicht verwendet werden.

3. Die Wagner-Spritzpistole durch die Sperre am Abzugshebel sichern.
4. Erdung überprüfen.
5. Alle Anschlüsse auf festen Sitz prüfen.

Die Anweisungen bezüglich der regelmäßigen Reinigung und Wartung des Gerätes müssen genau befolgt werden.

1. Vor allen Wartungsarbeiten am Gerät und nach jeder Unterbrechung müssen folgende Schritte ausgeführt werden:

2. Die Spritzpistole und den Schlauch druckentlasten.

3. Die Wagner-Spritzpistole durch die Sperre am Abzugshebel sichern.
4. Den Motor ausschalten.

Sicherheitsbewusst arbeiten! SICHERHEITSANWEISUNGEN FÜR AIRLESS-SPRITZEN

1. Um Gefahren zu vermeiden, das Handbuch sorgfältig lesen und alle Anweisungen beachten.
2. Es dürfen nur Beschichtungsstoffe mit einem Flammpunkt von 21°C oder darüber, ohne zusätzliche Erwärmung, verspritzt werden.
3. In Arbeitsumgebungen, die unter die Explosionsschutzbestimmungen fallen, darf das Gerät nicht verwendet werden.
4. In der Umgebung der Spritzarbeiten dürfen sich keine Zündquellen befinden, wie z.B. offenes Feuer, brennende Zigaretten/Zigarren/Pfeifen, Funken, Glühdrähte, heiße Flächen usw.
5. Achtung! Verletzungsgefahr durch Injektion. Die Spritzpistole niemals gegen sich oder auf andere Personen oder auf Tiere richten. Niemals mit den Fingern oder Händen in den Spritzstrahl fassen. Der extrem hohe Spritzdruck verursacht schwere Verletzungen. Bei der Anwendung der Spritzpistole immer Schutzausrüstung tragen. Beim Anbauen oder Abnehmen der Spritzdüse und bei jeder Unterbrechung des Spritzvorgangs die Spritzdüse immer sichern, um einen ungewollten Betrieb zu vermeiden.
6. Beim Spritzen immer Atemschutz und Schutzbrille tragen. Um Erkrankungen zu vermeiden, bei der Vorbereitung, Anwendung und Reinigung des Gerätes immer die Anweisungen des Herstellers zum Umgang mit den jeweils verwendeten Materialien, Löse- und Reinigungsmitteln beachten. Zum Schutz der Haut werden Schutzkleidung, Schutzhandschuhe und ggf. Hautcreme benötigt.
7. Die Spritzpistole und der Hochdruckschlauch zwischen Gerät und Spritzpistole müssen dem Nenndruck des Gerätes entsprechen. Ausschließlich Original-Hochdruckschläuche von WAGNER verwenden.
8. Durch die Strömungsgeschwindigkeit kann es zu elektrostatischen Aufladungen kommen. Bei der Entladung können sich dadurch Funken oder Flammen bilden. Das Gerät muss daher über die elektrischen Anschlüsse immer geerdet sein. Die elektrischen Anschlüsse müssen entsprechend den Bestimmungen immer über Schutzkontaktsteckdosen vorgenommen werden.
9. Bei Innenarbeiten muss eine adäquate Lüftung gewährleistet sein, damit Lösungsdämpfe abziehen können.

SICHERHEITSHINWEISE • VOR DER INBETRIEBNAHME

DES GERÄTES ALLE SICHERHEITSHINWEISE LESEN

1. Entsprechend den lokalen Bestimmungen müssen Absaugsysteme installiert werden.
2. Zu beschichtende Objekte müssen geerdet werden.
3. Reinigung des Gerätes. Das Gerät niemals mit einem starken Strahl absprühen, insbesondere nicht mit einem Hoch- oder Dampfdruckreinigungsgerät. Durch eindringendes Wasser besteht Kurzschlussgefahr.
4. Niemals Flüssigkeiten mit unbekanntem Gefahrenpotential spritzen.
5. Bereiche, die nicht gespritzt werden sollen, abdecken. Beim Arbeiten beachten, dass zum Beispiel Wind den Farbnebel über weite Entfernungen transportieren und Schäden verursachen kann.
   15 Falls sich Flüssigkeit im Depot unter dem Auslaßventil sammelt, besteht die Möglichkeit einer Leckage der Kolbenpackung. Bei weiterem Betrieb kann es zum Auslaufen der Flüssigkeit und Verschmutzungen unter dem Gerät kommen.

Handbuch

Wir gratulieren Ihnen zum Kauf Ihres WAGNER Airless-Hochdruckspritzgerätes.

Lesen Sie dieses Handbuch vor der ersten Verwendung des Gerätes aufmerksam durch und beachten Sie die Sicherheitsanweisungen. Bewahren Sie das Handbuch und die Sicherheitsanweisungen sorgfältig auf.

Sie haben ein Qualitätsprodukt erworben, dessen einwandfreie Funktion sorgfältige Wartung und Pflege voraussetzt.

Wichtig! Nach jeder Verwendung muss das Gerät gereinigt werden.

Wird das Gerät nicht gereinigt, führt dies zu Fehlfunktionen! Für durch Verunreinigungen verursachte Fehler wird keine Garantie übernommen. Bei Störungen zunächst das gereinigte Gerät noch einmal prüfen, bevor es an den Kundendienst eingesendet wird.

Technische Daten Paint Crew

Spannung 230V-240V, 50 Hz

Leistungsaufnahme 625 W

Maximaler Druck 19,3 MPa (193 bar)

Durchflussmenge bei 140 bar (0 bar) 0,9 l/min (1,6 l/min)

Maximale Temperatur Beschichtungsmaterial 43°C

Maximaler Schallpegel 81 dBA)*

Maximale Umgebungstemperatur 40°C

Pumpe Kolbenpumpe

Max. Volumen oberer Behälter 7,5 l

Rundstrahldüse mit Schnellreinigungsfunktion 409 + 515

Gewicht, wenn spritzbereit 10,5 kg

KOMPONENTEN UND MONTAGE

KOMPONENTEN

• Spritzpistole mit Filter
  • Düsenhalter
• Hochdruckschlauch 7,5 m lang, 1/4 Zoll Durchmesser.

BENÖTIGTES MONTAGEWERKZEUG

• Zwei Gabelschlüssel.

⚠️WARNUNG

Den Netzstecker erst dann in die Netzsteckdose stecken, wenn das Gerät vollständig zusammengebaut ist.

BEDIENELEMENTE UND FUNKTIONEN

EIN/AUS-Schalter......Der EIN/AUS-Schalter schaltet das Gerät ein und aus (O = AUS, I = EIN)

Spritzpistole ....Mit der Spritzpistole wird der Ausstoß der Flüssigkeit gesteuert.

Spritzschlauch ....Der Spritzschlauch verbindet die Pistole mit der Pumpe.

Rücklaufschlauch......Beim Entlüften wird die Flüssigkeit durch den Rücklaufschlauch in den Tank zurückgeleitet.

PRIME/SPRAY-Schalter .....Der PRIME/SPRAY-Schalter leitet die Flüssigkeit bei Einstellung SPRAY in den Spritzschlauch und bei Einstellung PRIME in den Rücklaufschlauch.

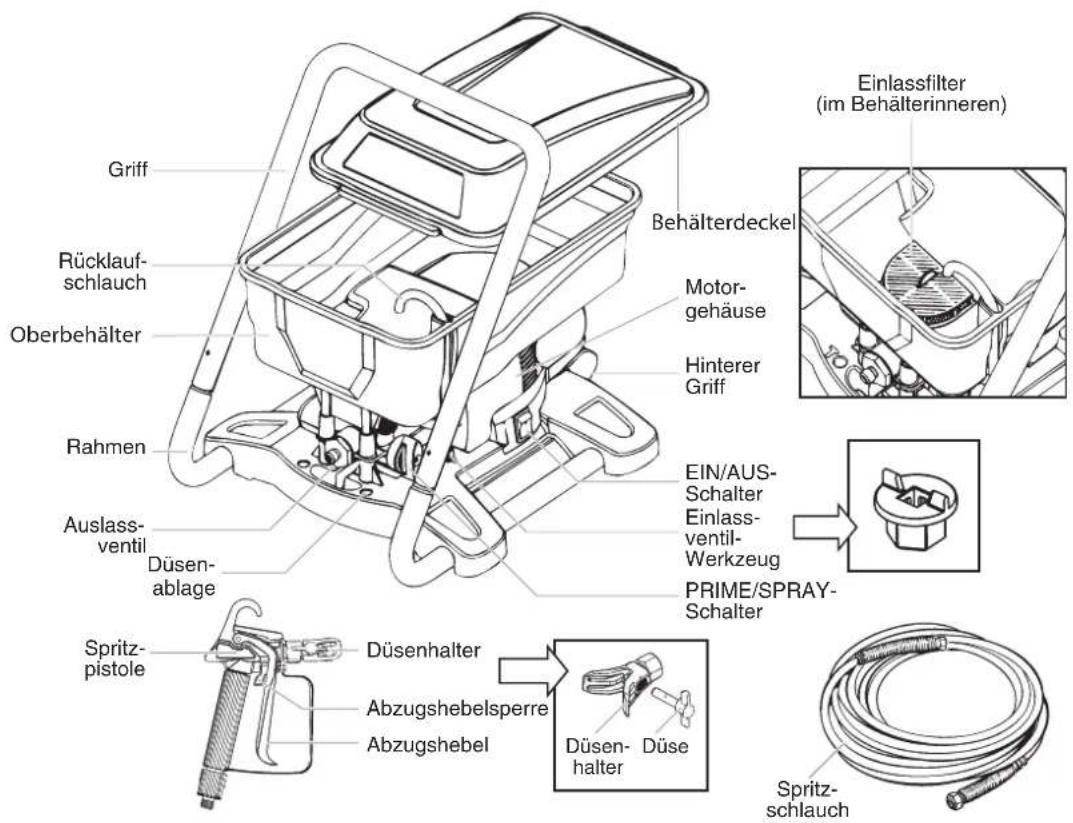

Griff Rücklauf- schlauch Oberbehälter Rahmen Auslass- ventil Düsen- ablage Einlassfilter (im Behälterinneren) Behälterdeckel Motor- gehäuse Hinterer Griff EIN/AUS- Schalter Einlass- ventil- Werkzeug PRIME/SPRAY- Schalter Spritz- pistole Düsenhalter Abzugshebelsperre Abzugshebel Düsen- halter Düse Spritz- schlauch

EIN/AUS-Schalter = EIN = AUS

PRIME/SPRAY- Schalter PRIME SPRAY PRIME- Position SPRAY PRIME SPRAY- Position

MONTAGE

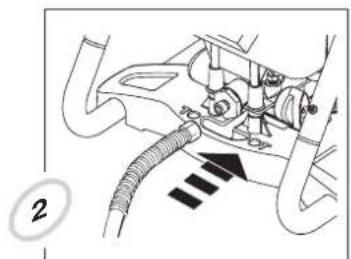

Platzieren Sie den Griff über dem Geräterahmen. Führen Sie die Schrauben ein und ziehen Sie die Flügelmuttern über den Sicherungsscheiben fest.

Das eine Ende des Hochdruckschlauchs auf das Auslassventil drehen. Mit einem Gabelschlüssel festziehen. Den Rücklaufschlauch am Tank anschließen.

Das andere Ende des Schlauchs an die Spritzpistole drehen. Mit dem einen Gabelschlüssel die Pistole festhalten und mit dem anderen die Schlauch-mutter festdrehen.

PISTOLE SICHERN UND ENTSICHERN

⚠️WARNUNG

Beim Befestigen der Spritzdüse oder wenn die Spritzdüse nicht verwendet wird, muss der Abzugshebel immer gesichert werden.

PISTOLE SICHERN

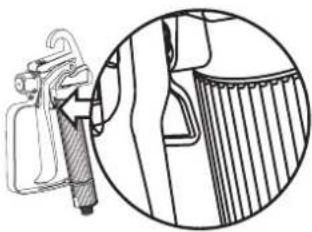

Die Pistole ist gesichert, wenn die Abzugshebelsperre in einem 90°-Winkel (rechtwinklig) zum Abzugshebel steht (beliebige Richtung).

Um die Pistole zu entsichern, die Abzugshebelsperre so drehen, dass sie in einer Linie mit dem Abzugshebel steht.

Die Spritzdüse NICHT befestigen, bevor Pumpe und Spritzschlauch entleert und entlüftet wurden.

SPRITZGERÄT ANSCHLIESSEN

1. Sicherstellen, dass der EIN/AUS -Schalter in der AUS-Position steht.

2. Der Anschluss muss an eine ordnungsgemäß geerdete Steckdose erfolgen.

GERÄT DRUCKLOS MACHEN

⚠️WARNUNG

BEI JEDEM Ausschalten des Gerätes muss dieses zunächst drucklos gemacht werden. Bei dieser Vorgehensweise wird der Spritzschlauch drucklos gemacht.

1. Die Spritzpistole sichern und den EIN/AUS-Schalter in die AUS-Position stellen.

2. Den PRIME/SPRAY-Schalter in die PRIME-Position drehen.

1. Die Spritz- pistole entsichern, auf ein Stück Holz oder Pappe richten und den Abzugshebel betätigen.

2. Die Spritzpistole sichern.

TANK ENTLEEREN

Diese Anweisungen beachten, wenn der Tank mit Arbeitsstoff gefüllt ist und 1) Ihr Spritzgerät nicht einwandfrei funktioniert oder 2) Sie bei Abschluss Ihrer Spritzarbeit nicht den gesamten Arbeitsstoff im Tank verbraucht haben.

1. Alle Schritte der Vorgehensweise "Gerät drucklos machen" (Seite 5) ausführen.

2. Den Deckel vom Tank entfernen.

3. Mit der einen Hand den oberen, mit der anderen Hand den unteren Griff des Spitzgerätes greifen.

4. Das Spritzgerät anheben und so halten, dass die Flüssigkeit über eine der vorderen Ecken des Tanks in den Originalbehälter laufen kann.

Oberer Griff Hinterer Griff Vordere Ecken

⚠️WARNUNG

Wenn das Gerät mit Spritzmaterial gefüllt ist, kann es sehr schwer sein. Das Gerät mit den Armen und nicht mit dem Rücken heben, um Verletzungen zu vermeiden.

VORSICHT

Darauf achten, dass Böden und Möbel abgedeckt sind, um Beschädigung von Eigentum zu vermeiden.

FARBE DURCHSIEBEN

Um ein schnelles Verstopfen von Düse und Filter zu vermeiden, wird empfohlen, die Farbe vor dem Spritzen durchzusieben. Anweisungen des Herstellers befolgen.

GEEIGNETEN SPITZPISTOLENFILTER AUSWÄHLEN

Den geeigneten Pistolenfilter entsprechend der verwendeten Düsengröße auswählen.

Düsengröße

Farbe Filter

409

Für dünnflüssige Arbeitsstoffe, z.B.: Filter rot

40°-Spritzwinkel/- Acrylfarbe

0,23-mm-Bohrung - Grundierung

- Beize...

515

Für dickflüssige Arbeitsstoffe, z.B.: Filter weiß

50°-Spritzwinkel/

- Emulsionsfarbe für Innenanstriche

0,38-mm-Bohrung - Latexfarbe

- Hohlraumversiegelung...

ENTLEEREN UND ENTLÜFTEN

PUMPE ENTLEEREN UND ARBEITSSTOFF

ANSAUGEN

1. Darauf achten, dass der Einlassfilter im Tank richtig sitzt. Gegebenenfalls wie abgebildet einrasten lassen.
2. Die Lasche auf dem Filter einmal herunterdrücken. Dadurch wird die einwandfreie Funktion des Einlassventils gewährleistet.
3. Den Rücklaufschlauch vom Tank abnehmen und über einen Abfallbehälter halten.
4. Den PRIME/SPRAY-Schalter in die PRIME-Position drehen.

Lasche

1. Das Netzkabel des Spritzgerätes einstecken und den EIN/AUS-Schalter in die EIN-Position stellen.

Alle in der Pumpe und dem Rücklaufschlauch verbliebenen Flüssigkeiten werden durch den Rücklaufschlauch herausgespült. Die Pumpe laufen lassen, bis aus dem Rücklaufschlauch keine Flüssigkeit mehr läuft.

1. Die Pumpe auf AUS schalten. Den Rücklaufschlauch aus dem Abfallbehälter nehmen und am Tank befestigen.

1. Den Tank mit dem nachfolgend zu spritzenden Arbeitsstoff füllen. Die Fülllinie dabei nicht überschreiten (siehe Abbildung). Den Deckel wieder auf den Tank setzen.

Fülllinie

1. Den PRIME/SPRAY-Schalter in der Position PRIME belassen, das Gerät noch einmal auf EIN schalten und sicherstellen, dass der Arbeitsstoff durch den Rücklaufschlauch fließt.

Ihr Spritzgerät ist nun entleert. Fortfahren bei Spritzschlauch entleeren und Arbeitsstoff ansaugen.

SPRITZSCHLAUCH ENTLEEREN UND

ARBEITSSTOFF ANSAUGEN

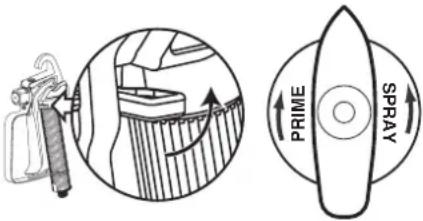

1. Die Spritzpistole entsichern und den PRIME/SPRAY-Schalter in die PRIME-Position drehen.

Beim Entleeren des Schlauchs darf die Spritzdüse NICHT am Spritzschlauch befestigt sein.

1. Den Abzugshebel betätigen und FESTHALTEN, die Spritzpistole dabei in einen Abfallbehälter richten.

⚠️WARNUNG

Wenn der PRIME/SPRAY-Schalter noch in der Position SPRAY steht, bleibt im Schlauch und in der Spritzpistole ein hoher Druck bestehen, bis der PRIME/SPRAY-Schalter in die PRIME-Position gedreht wird.

1. Den Abzugshebel betätigen und halten und die Pumpe auf EIN schalten.
2. Bei gehaltenem Abzugshebel den PRIME/SPRAY -Schalter auf SPRAY drehen. Den Abzugshebel halten, bis Luft, Wasser oder Lösemittel vollständig aus dem Spritzschlauch entfernt ist und die Farbe ungehindert fließt (nachfolgend)
3. Den Abzugshebel betätigen und halten und die Pumpe auf EIN schalten.
4. Bei gehaltenem Abzugshebel den PRIME/SPRAY -Schalter auf SPRAY drehen. Den Abzugshebel halten, bis Luft, Wasser oder Lösemittel vollständig aus dem Spritzschlauch entfernt ist und die Farbe ungehindert fließt (nachfolgend)

WARNING

Mit den Händen nicht in den Flüssigkeitsstrahl fassen.

1. Den Abzugshebel loslassen, den PRIME/SPRAY-Schalter in die PRIME-Position drehen und die Pumpe auf AUS schalten.
2. Die Pistole noch einmal in den Abfallbehälter richten und den Abzugshebel betätigen, um sicherzustellen, dass der Schlauch völlig drucklos ist.
3. Die Spritzpistole sichern.
4. Den Spritzdüsensatz auf die Pistole drehen. Von Hand festdrehen.

Mit dem Fest- drehen in diesem Winkel beginnen,

um am Ende den gewünschten Spritzwinkel zu erreichen.

Ihr Schlauch ist nun entleert und entlüftet.

ANWENDUNG

VORSICHT

Darauf achten, dass der Farbschlauch keine Knicke hat und sich keine Gegenstände mit scharfen Kanten in der Nähe befinden.

1. Die Pumpe auf EIN schalten und den PRIME/SPRAY-Schalter in die SPRAY-Position drehen.

1. Sobald der Motor sich ausschaltet, die Spritzpistole entsichern und auf eine Testfläche spritzen, um das Spritzbild zu prüfen.

Sobald sich im Schlauch genügend Druck aufgebaut hat, schaltet der Motor automatisch ab. Der Motor schaltet sich je nach Druckbedarf ein und aus.

Gutes Spritzergebnis

Schlechtes Spritzergebnis (Streifen)

Wenn das Spritzbild Schatten oder Streifen aufweist, können folgende Ursachen vorliegen: Spritzdüse oder Spritzpistolenfilter ist verstopft; Spritzdüse ist abgenutzt oder Farbe ist nicht ausreichend verdünnt. Weitere Informationen unter "Fehlersuche Spritzen" auf der nächsten Seite.

SPRITZTECHNIK

Der Schlüssel zu einer hochwertigen Spritzarbeit ist die gleichmäßige Beschichtung der gesamten Fläche. Dies wird durch einen gleichmäßigen Spritzstrahl erreicht. Folgende TIPPS beachten.

TIPP: Den Arm mit gleichmäßiger Geschwindigkeit und gleichbleibendem Abstand zwischen Spritzpistole und Spritzfläche führen. Optimal ist ein Abstand von 25 bis 30 cm zwischen Spritzdüse und Spritzfläche.

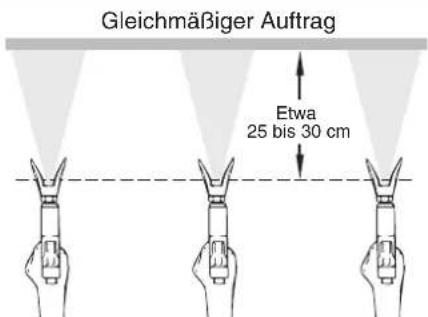

Gleichmäßiger Auftrag Etwa 25 bis 30 cm

Die Spritzbewegung mit gleichbleibender Geschwindigkeit ausführen.

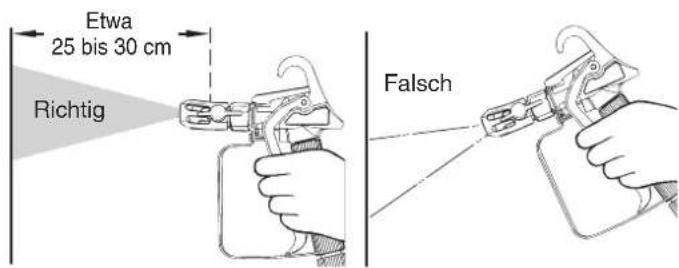

TIPP: Die Spritzpistole im rechten Winkel zur Spritzfläche halten, um ein gleichmäßiges Spritzbild zu erzielen.

Etwa 25 bis 30 cm Richtig Falsch

TIPP: Die Spritzpistole im rechten Winkel zur Spritzfläche halten. Die Spritzbewegung mit dem Arm ausführen und nicht mit dem Handgelenk.

Leichte Beschichtung Starke Beschichtung Leichte Beschichtung Handgelenk beim Spritzen nicht drehen.

TIPP: Den Abzugshebel am Anfang einer Spritzbahn betätigen und erst am Ende der Bahn wieder loslassen. Den Abzugshebel nicht in der Mitte der Bahn betätigen. Diese Vorgehensweise würde zu einem ungleichmäßigen, fleckigen Spritzbild führen.

Richtige Anwendung der Spritzpistole Den Spritzabstand konstant halten Etwa 25 bis 30 cm Anfang Spritzbahn Abzugs- hebel ziehen Gleichmäßig halten Abzugshebel loslassen Ende Spritzbahn

WEITERE TIPPS

Die Spritzdurchgänge um etwa 30% überlappen lassen. Dies bewirkt einen gleichmäßigen Auftrag.. Wenn das Spritzen beendet wird, die Vorgehensweise GERÄT DRUCKLOS MACHEN ausführen und den Netzstecker ziehen. Beim Spritzen den Deckel auf dem Tank lassen. Auf diese Weise können keine Fremdkörper in den Arbeitsstoff fallen. WENN DIE ARBEIT FÜR MEHR ALS EINE STUNDE UNTERBROCHEN WIRD, DIE VORGEHENSWEISE ZUR KURZFRISTIGEN LAGERUNG AUSFÜHREN, WIE IM ABSCHNITT LAGERUNG IN DIESEM HANDBUCH BESCHRIEBEN (Seite 11).

FEHLERSUCHE SPRITZEN

Nachfolgend werden geringfügige Probleme aufgeführt die beim Spritzen auftreten können. Durch auftreten eines dieser Probleme, wird der Fluss des Arbeitsstoffs und damit das Spritzbild beeinträchtigt oder die Pistole stößt keinen Arbeitsstoff mehr aus.

• Verstopfte Spritzdüse
• Verstopfter Pistolenfilter
• Verstopfter Einlassfilter

Zur Behebung eines dieser Probleme die auf dieser Seite aufgeführten Anweisungen befolgen.

VERSTOPFUNG IN DER SPRITZDÜSE ENTFERNEN

⚠️WARNUNG

Auf keinen Fall versuchen, die Verstopfung der Düse mit Ihrer Fingerspitze zu entfernen.

▲VORSICHT

Zum Reinigen der Spitze keine Nadel oder andere spitze Gegenstände verwenden. Die Hartmetallspitze kann beschädigt werden. Wenn das Spritzbild unregelmäßig ist oder bei betätigter Pistole kein Spritzausstoß mehr erfolgt, folgende Schritte ausführen:

1. Die Pumpe ausschalten, den Abzugshebel loslassen und die Pistole sichern.

1. Die umschaltbare Spitze um 180° drehen, so dass der Pfeil in Richtung der Pistolenrückseite zeigt (CLEAN-Position [Reinigen]).

Wenn die Spritzdüse unter Druck steht, kann es schwierig sein, sie zu drehen. Den PRIME/SPRAY-Schalter in die PRIME-Position drehen und den Abzugshebel der Pistole betätigen. Auf diese Weise wird der Druck abgelassen und das Drehen der Spitze fällt leicht.

1. Den PRIME/SPRAY-Schalter in die SPRAY-Position drehen.
2. Die Spritzpistole entsichern, die Pistole auf ein Stück Holz oder Pappe richten und den Abzugshebel betätigen. Auf diese Weise kann der Druck des Spritzschlauchs das die Verstopfung verursachende Hindernis herausblasen. Sobald d Düse frei ist, tritt die Farbe mit ho

Wenn weiterhin keine Farbe aus der Spritzdüse austritt, die in der nächsten Spalte genannten Schritte ausführen.

1. Den Abzugshebel loslassen und die Pistole sichern.
2. Die Düse so drehen, dass der Pfeil wieder nach vorne zeigt (SRAY-Position)
3. Die Pistole entsichern und den Spritzvorgang wieder aufnehmen.

VERSTOPFUNG IM SPRITZPISTOLENFILTER ENTFERNEN

Der Filter muss bei jeder Verwendung des Spritzgerätes gereinigt werden. Bei Verarbeitung dickflüssigerer Farben muss der Filter ggf. häufiger gereinigt werden.

1. Die Vorgehensweise Gerät drucklos machen (Seite 5) ausführen.
2. Die Abzugshebelführung vom Filtergehäuse lösen, indem Sie die Führung nach vorne vom Filtergehäuse abziehen. Das Gehäuse abdrehen.

Spritz- schutz Filter Oberes Filterende (verjüngt) Loch Gehäuse

1. Den Filter aus dem Spritzpistolengehäuse entfernen und mit einer geeigneten Reinigungslösung reinigen (warmes Seifenwasser).
   Beim Reinigen des Filters auf Sediment im verwendeten Arbeitsstoff achten. Siehe Farbe durchsieben, (Seite 5).
2. Den Filter auf Löcher prüfen (siehe Abbildung oben). Wenn Löcher vorhanden sind, Filter austauschen.

VORSICHT

DEN FILTER NIEMALS MIT EINEM SCHARFEN GEGENSTAND BEARBEITEN!

1. Den gereinigten Filter mit dem verjüngten Ende zuerst in das Pistolengehäuse einsetzen.
   Das verjüngte Ende des Filters muss ordnungsgemäß in die Pistole eingesetzt werden. Andernfalls kann es sein, dass die Düse verstopft oder kein Arbeitsstoff mehr aus der Pistole austritt.
2. Das Gehäuse wieder eindrehen und die Abzugshebelführung wieder auf das Gehäuse drücken.

VERSTOPFUNG IM EINLASSFILTER ENTFERNEN

1. Die Vorgehensweise Gerät drucklos machen (Seite 5) ausführen.

2. Den Tank vollständig entleeren (siehe Tank entleeren, Seite 5).

3. Den Einlassfilter aus dem Tank entfernen. Zum Lösen des Filters wird ggf. ein Schraubendreher benötigt.

4. Den Einlassfilter mit einer geeigneten Reinigungslösung (warmes Seifenwasser) reinigen.
5. Den Filter wieder einsetzen.

Wenn Sie nach Ausführung der auf dieser Seite beschriebenen Schritte weiterhin Probleme beim Spritzen haben, finden Sie weitere Informationen auf der Seite FEHLERSUCHE (Seite 12)

WICHTIGE

REINIGUNGSHINWEISE!

DIESE HINWEISE UND

WARNUNGEN VOR DER

REINIGUNG DES

SPRITZGERÄTES LESEN!

• Das Spritzgerät und die Komponenten mit warmen Seifenwasser reinigen.
• Nach der Reinigung des Spritzgerätes die Reinigungslösung ordnungsgemäß entsorgen.
  • Die gründliche Reinigung und Schmierung des Spritzgerätes ist die wichtigste Voraussetzung für eine einwandfreie Funktion des Gerätes nach seiner Lagerung.

FARBSCHLAUCH ENTLEEREN

Durch Ausführung dieser Schritte kann der im Spritzschlauch verbliebene Farbrest wiederverwendet werden.

1. Die Pistole sichern, den Spritzdüsensatz entfernen und den PRIME/SPRAY-Schalter auf PRIME drehen.

1. Sämtlichen im Tank verbliebenen Arbeitsstoff in seinen Originalbehälter zurückführen (siehe Tank entleeren Seite 5).
2. Den Tank mit der geeigneten Reinigungslösung füllen.
3. Die Spritzpistole an den Rand des Farbbehälters halten, den Abzugshebel betätigen und halten.

1. Bei gehaltenem Abzugshebel die Pumpe auf EIN schalten und den PRIME/SPRAY-Schalter auf SPRAY drehen.

Die Pumpe laufen lassen, bis sämtliche Farbe aus dem Schlauch entleert ist und Reinigungslösung aus der Pistole austritt.

1. Den Abzugshebel loslassen und den PRIME/SPRAY-Schalter auf PRIME drehen.
2. Die Spritzpistole an den Rand eines anderen Behälters halten und den Abzugshebel betätigen und halten.

1. Den PRIME/SPRAY-Schalter in die SPRAY-Position drehen und den Abzugshebel betätigen, bis die aus der Pistole austretende Flüssigkeit klar ist.

Die Reinigungslösung im Tank muss ggf. nachgefüllt werden.

1. Den PRIME/SPRAY-Schalter in die PRIME-Position drehen und den Abzugshebel der Pistole noch einmal betätigen, um sie drucklos zu machen.
2. Fortfahren bei Tank spülen.

TANK SPÜLEN

1. Den Tank mit der geeigneten Reinigungslösung sorgfältig ausspülen.

Darauf achten, dass keine Reinigungslösung in das Motorgehäuse tropft.

1. Den Einlassfilter aus dem Tankboden entfernen und reinigen. Zum Lösen des Filters wird ggf. ein Schraubendreher benötigt.

1. Den Filter wieder einsetzen und die Reinigungslösung ordnungsgemäß entsorgen.

SPRITZGERÄT SPÜLEN

1. Den Tank mit NEUER Reinigungslösung befüllen.
2. Den PRIME/SPRAY-Schalter in die PRIME-Position drehen und die Pumpe auf EIN schalten.

1. Die Reinigungslösung von der Pumpe für 2 bis 3 Minuten durch den Rücklaufschlauch zirkulieren lassen.
2. Die Pumpe auf AUS schalten.

1. Die Reinigungslösung ordnungsgemäß entsorgen und bei Spritzpistolen-Komponenten reinigen auf der nächsten Seite fortfahren.

REINIGUNG (FORTSETZUNG)

EINLASS-/AUSLASSVENTILE

1. Die Vorgehensweise Gerät drucklos machen (Seite 5) ausführen.
2. Die Spritzpistole mit Hilfe der Gabelschlüssel vom Farbschlauch entfernen.

1. Den Filter aus der Spritzpistole nehmen (siehe Verstopfung im Spritzpistolenfilter entfernen, Seite 8).
2. Spritzdüse aus dem Düsenhalter entfernen.

Filter Gehäuse

1. Spritzdüse und Filter mit einer weichen Bürste und der geeigneten Reinigungslösung säubern. Darauf achten, die Unterlegscheibe und die Halterung im hinteren Teil des Spritzdüsensatzes zu entfernen und zu reinigen.

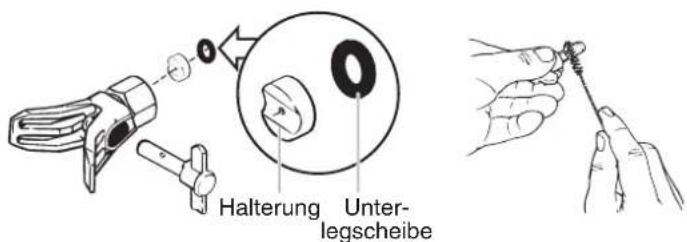

Halterung Unter- legscheibe

1. Einige Tropfen Öl in das Pistolengehäuse träufeln (siehe durch Pfeil gekennzeichneten Bereich unten).

2. Die Spritzpistole wieder zusammenbauen:

3. Pistolenfilter mit verjüngtem Ende zuerst einsetzen und

4. Spritzdüse, Halterung und Unterlegscheibe installieren, Düsenhalter aufsetzen.

Filter Gehäuse

1. Den Farbschlauch wieder auf die Spritzpistole drehen. Mit Gabelschlüssel festziehen.

WICHTIG!

Nach der Reinigung der Pumpe wird zur Vorbereitung für die Lagerung das erneute Spülen der Pumpe mit warmen Seifenwasser empfohlen. Die Anweisungen unter Pumpe spülen wiederholen.

EINLASSVENTIL REINIGEN

Wenn es im Gerät Probleme mit dem Ansaugen gibt, muss ggf. das Einlassventil gereinigt oder ersetzt werden. Dieses Problem kann durch unsachgemäße Reinigung und/oder Lagerung verursacht worden sein. Wartungssätze sind im WAGNER Verkaufsregal erhältlich.

1. Den Einlassfilter aus dem Tankboden entfernen. Zum Lösen des Filters wird ggf. ein Schraubendreher benötigt.
2. Das Einlassventil-Werkzeug in den Ventilstutzen einführen. Entgegen dem Uhrzeigersinn drehen und aus seinem Gehäuse entfernen.

Zum Entfernen muss das Einlassventil-Werkzeug auf einen 3/8-Zoll-Knarrenaufsatz gesteckt werden.

1. Die drei O-Ringe des Ventilstutzens prüfen. Reinigen oder ersetzen und mit Nähmaschinenöl schmieren.

AUF KEINEN FALL die O-Ringe auf dem Ventilstutzen zwecks Reinigung entfernen. Diese NUR entfernen, wenn sie ersetzt werden müssen.

1. Das Einlassventil und den O-Ring des Einlassventils aus dem Ventilstutzengehäuse entfernen. Reinigen oder ersetzen und den O-Ring mit dünnflüssigem Maschinenöl (z.B. Nähmaschinenöl) schmieren.
2. Den O-Ring des Einlassventils wieder in das Gehäuse setzen und das Einlassventil drauf setzen.
3. Den Ventilstutzen in das Gehäuse setzen. Mit Einlassventil-Werkzeug und Knarre festziehen.

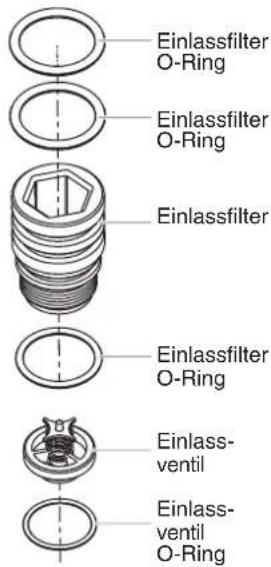

Einlassfilter O-Ring Einlassfilter O-Ring Einlassfilter Einlassfilter O-Ring Einlass- ventil Einlass- ventil O-Ring

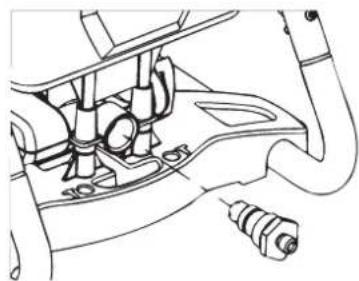

AUSLASSVENTIL ERSETZEN

Der Austausch des Auslassventils kann erforderlich sein, wenn die Spritzleistung auch nach Ausführung aller in diesem Handbuch unter "Fehlersuche Spritzen" beschriebenen Schritte nicht zufriedenstellend ist. Ersatzventile sind im WAGNER Verkaufsregal erhältlich.

1. Das Auslassventil mit Hilfe eines Gabelschlüssels aus dem Auslassventilgehäuse lösen.
2. Das Innere des Auslassventilgehäuses prüfen. Farbreste entfernen.
3. Durch ein neues Auslassventil ersetzen. Mit einem Gabelschlüssel im Auslassventilgehäuse festziehen.

KURZFRISTIGE LAGERUNG (BIS ZU 8 STUNDEN)

AUßERBETRIEBNAHME

1. Alle Schritte der Vorgehensweise GERÄT DRUCKLOS MACHEN (Seite 5) ausführen.

1. Eine halbe Tasse Wasser langsam auf die Farbe geben, um ihre Austrocknung zu verhindern. Den Deckel wieder auf den Tank setzen.

2. Den Spritzpistolensatz in ein feuchtes Tuch wickeln und in eine Plastiktüte stecken. Die Tüte luftdicht verschließen.

1. Das Netzkabel des Spritzgerätes ziehen.

2. Zur kurzfristigen Lagerung das Spritzgerät an einem sicheren Ort ohne Sonneneinstrahlung platzieren.

INBETRIEBNAHME

1. Die Pistole aus der Plastiktüte nehmen und das Wasser in die Farbe einrühren.

2. Sicherstellen, dass der PRIME/SPRAY-Schalter in der PRIME-Position steht.

1. Netzkabel des Spritzgerätes einstecken und Schalter auf EIN stellen.

2. Den PRIME/SPRAY-Schalter in die SPRAY-Position drehen.

3. Das Spritzgerät auf einer geeigneten Fläche testen und mit dem Spritzen beginnen.

SPRITZGERÄT FÜR LANGFRISTIGE LAGERUNG VORBEREITEN

1. Alle auf den Seiten 9 bis 10 beschriebenen Schritte der Reinigung müssen ausgeführt worden sein.

2. Den Einlassfilter entfernen. Zum Lösen des Filters wird ggf. ein Schraubendreher benötigt.

1. Zirka 60 ml dünnflüssiges Maschinenöl in das Einlassventil geben.

Einlass- ventil

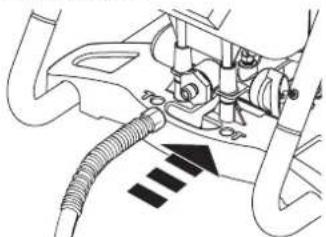

1. Den Schlauch vom Auslassventil abnehmen, einen Lappen über das Auslassventil legen und den Schalter auf EIN stellen. Das Gerät fünf Sekunden lang laufen lassen.

2. Die Pumpe auf AUS schalten.

1. Den Einlassfilter wieder einsetzen und auf die Lasche am Filter drücken.

Lasche

1. Das ganze Gerät, den Schlauch und die Pistole mit einem feuchten Tuch abwischen, um Farbreste zu entfernen.

2. Den Hochdruckschlauch wieder auf das Auslassventil und den Deckel auf den Tank setzen.

Die einzige täglich durchzuführende Wartung besteht aus der gründlichen Reinigung. Die in diesem Handbuch beschriebenen Vorgehensweisen zur Reinigung ausführen.

INTENSIVE WARTUNG

Einige Pumpenteile verschleiben bei Benutzung und müssen ersetzt

werden. In folgender Liste sind erhältliche Reparatursätze aufgeführt. Der einzige zuverlässige Indikator für die Notwendigkeit des Austauschs von Verschleißteilen ist die Pumpenleistung. Wann Sie diese Reparatursätze benötigen, erfahren Sie im Abschnitt Fehlersuche.

Reparatursatz Beschreibung

0418912 Einlass- und Auslassventil

Wartungssätze erhältlich im WAGNER Verkaufsregal

FEHLERSUCHE

WARNING

Vor Wartungsarbeiten das Gerät immer drucklos machen (siehe GERÄT DRUCKLOS MACHEN, Seite 5).

PROBLEM

A. Das Spritzgerät startet nicht.	1. Der Netzstecker ist nicht eingesteckt.2. Der EIN/AUS-Schalter steht auf AUS.3. Das Spritzgerät schaltet sich aus, weil noch Druck vorhanden ist.4. Die Netzsteckdose liefert keinen Strom.5. Das Verlängerungskabel ist beschädigt oder hat einen zu geringen Leiterquerschnitt.6. Der Motor ist defekt.	1. Netzkabel einstecken.2. Den EIN/AUS-Schalter auf Ein stellen.3. Der Motor schaltet sich während des Spritzens je nach Druckbedarf EIN und AUS. Das ist ein normaler Vorgang. Setzen Sie das Spritzen fort.4. Die Netzversorgung sorgfältig prüfen.5. Das Verlängerungskabel austauschen.6. Das Spritzgerät zu einem von Wagner autorisierten Kundendienst bringen.
B. Das Spritzgerät startet, saugt aber keine Farbe an, wenn der PRIME/SPRAY-Schalter in die PRIME-Position gestellt wird.	1. Das Gerät ist nicht entlüftet oder undicht.2. Der Tank ist leer.3. Das Gerät steht nicht auf dem Boden.4. Der Einlassfilter ist verstopft.5. Das Einlass- oder Auslassventil klemmt.6. Das Einlassventil ist abgenutzt oder beschädigt.7. Das PRIME/SPRAY-Ventil ist verstopft.	1. Versuchen Sie, das Gerät erneut zu entlüften.2. Den Tank nachfüllen.3. Das Gerät auf den Boden stellen.4. Den Einlassfilter reinigen.5. Ein- und Auslassventile reinigen und verschlissene Teile ersetzen.* Das Einlassventil ist ggf. durch alte Farbreste verstopft. Zum Lösen auf die Lasche des Einlassfilters drücken.6. Das Einlassventil wieder einsetzen.*7. Das Spritzgerät zu einem von Wagner autorisierten Kundendienst bringen.
C. Das Spritzgerät saugt Farbe an, aber sobald der Abzugshebel der Pistole betätigt wird, fällt der Druck ab.	1. Die Spritzdüse ist abgenutzt.2. Der Einlassfilter ist verstopft.3. Der Pistolen- oder Spritzdüsenfilter ist verstopft.4. Die Farbe ist zu dickflüssig oder grob.5. Der Auslassventilsatz ist verschmutzt oder abgenutzt.6. Der Einlassventilsatz ist beschädigt oder abgenutzt.	1. Die Spritzdüse durch eine neue Düse ersetzen.**2. Den Einlassfilter reinigen.3. Reinigen oder durch geeigneten Filter ersetzen. Ersatzfilter sollten immer vorrätig sein.4. Farbe verdünnen oder durchsieben.5. Auslassventilsatz reinigen oder ersetzen.*6. Das Einlassventil wieder einsetzen.*
D. Das PRIME/SPRAY-Ventil steht auf SPRAY und es fließt Arbeitsstoff durch den Rücklaufschlauch.	1. Das PRIME/SPRAY-Ventil ist verschmutzt oder abgenutzt.	1. Das Spritzgerät zu einem von Wagner autorisierten Kundendienst bringen.
E. Die Spritzpistole leckt.	1. Die inneren Teile der Pistole sind abgenutzt oder verschmutzt.	1. Das Spritzgerät zu einem von Wagner autorisierten Kundendienst bringen.
F. Der Düsenhalter leckt.	1. Die Spritzdüse wurde unsachgemäß zusammengebaut.2. Eine Dichtung ist abgenutzt.	1. Den Düsenhalter prüfen und ggf. ordnungsgemäß zusammenbauen.2. Die Dichtung ersetzen.*
G. Die Spritzpistole spritzt nicht.	1. Die Spritzdüse oder der Pistolenfilter ist verstopft.2. Die Spritzdüse ist in der CLEAN-Position (Reinigung).3. Der PRIME/SPRAY-Schalter wurde nicht in die SPRAY-Position gedreht.	1. Den Spritzdüsen- oder Pistolenfilter reinigen. Siehe Verstopfung in der Spritzdüse entfernen.2. Die Spritzdüse in die SPRAY-Position stellen.3. Den PRIME/SPRAY-Schalter in die SPRAY-Position drehen.
H. Das Spritzbild weist Schatten oder Streifen auf.	1. Pistole, Spritzdüse oder der Einlassfilter ist verstopft.2. Die Spritzdüse ist abgenutzt.3. Die Farbe ist zu dick.4. Druckabfall.	1. Die Filter reinigen und die Farbe durchsieben.2. Die Spritzdüse ersetzen.3. Die Farbe verdünnen.4. Siehe Ursachen und Abhilfemaßnahmen unter Problem C.

* Für diese Vorgehensweisen sind spezielle Reparatursätze mit Anweisungen erhältlich. Im Abschnitt Teileliste (Seite 13) in diesem Handbuch sind die Reparatursätze und die entsprechenden Teilenummern aufgeführt.
** Für diese Vorgehensweise stehen zusätzliche Teile zur Verfügung. Im Abschnitt Teileliste (Seite 13) in diesem Handbuch sind die Teile und die entsprechenden Teilnummern aufgeführt.

TEILELISTE

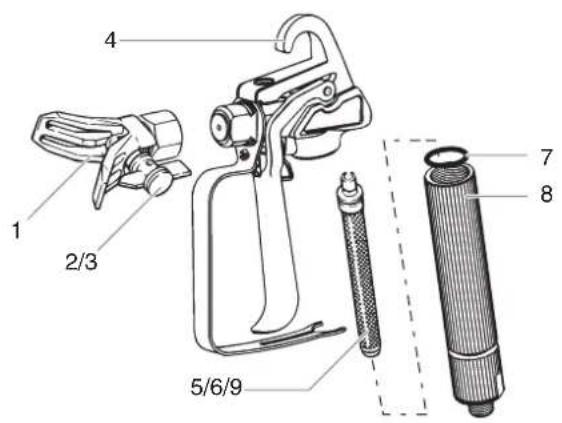

SPRITZPISTOLE

1 2/3 4 5/6/9 7 8

Deutsch

Nr.	Teile-Nr.	Beschreibung	Menge
1	0501011	Düsenhalter	1
2◆	0418910	Düse 409.	1
3◆	0418911	Düse 515.	1
4 0515229 Kompletter		Pistolensatz	1
5◆	0418913	Filter rot	1
6◆	0418914	Filter weiß.	1
7◆	0515228	Dichtung.	1
8	0515227	Filtergehäuse	1
9◆	0418915	Filter gelb	1

♦ Verschleißteile: Fallen nicht unter die Garantie
Verschleißteile erhältlich im WAGNER Verkaufsregal.

SPRITZSCHLAUCH

1 2 3 4 5 6 7 8 9* Deutsch Nr. Teile-Nr. Beschreibung 1 0515297 Griff, oben 2 0515311 Behälterdeckel.

Teile-Nr.

0270192

Beschreibung
1/4" X 7,5 m Spritzschlauch

9*

Deutsch

Nr.	Teile-Nr.	Beschreibung	Menge
1	0515297	Griff, oben	1
2	0515311	Behälterdeckel	1
3	0515225	Schrauben-, Unterlegscheiben- und Flügelmuttersatz	1
4	0515421	Einlassfilter	1
5+9◆	0418912	Einlass- und Auslassventil	1
6	0515372	Fuße	4
7	0515226	Rücklaufschlauch/-stutzen	1
8	0515370	Einlassventil-Werkzeug	1

Ersatzteile können beim Kundendienst telefonisch bestellt werden.
♦ Verschleißteile: Fallen nicht unter die Garantie
Verschleißteile erhältlich im WAGNER Verkaufsregal

2 Jahre Garantie

Die Garantie beträgt zwei Jahre ab Kaufdatum (Kaufbeleg).

Die Garantie umfasst und beschränkt sich auf die kostenlose Behebung von Mängeln, die nachweislich auf die Verwendung nicht einwandfreien Materials bei der Herstellung bzw. Montagefehler zurückzuführen sind, oder kostenlosen Ersatz der defekten Teile. Verwendung oder Inbetriebnahme, sowie selbständig vorgenommene Montagen oder Reparaturen, die nicht in unserer Bedienungsanleitung angegeben sind, schließen eine Gewährleistung aus. Verschleißteile sind ebenfalls von der Gewährleistung ausgeschlossen. Die Gewährleistung schließt den gewerblichen Einsatz aus. Die Gewährleistung der Garantie behalten wir uns ausdrücklich vor.

Die Garantie erlischt, wenn das Gerät durch Personen geöffnet wird, die nicht dem WAGNER-Kundendienst angehören.

Transportschäden, Wartungsarbeiten sowie Schäden und Störungen durch mangelhafte Wartungsarbeiten fallen nicht unter die Garantieleistungen. Der Nachweis über den Erwerb des Gerätes muss bei Inanspruchnahme der Gewährleistung durch Vorlage des Originalkaufbeleges geführt werden.

Soweit gesetzlich möglich, schließen wir jede Haftung für jegliche Personen-, Sach- oder Folgeschäden aus, insbesondere, wenn das Gerät anders als für den in der Bedienungsanleitung angegebenen Verwendungszweck eingesetzt wurde, nicht nach unserer Bedienungsanleitung in Betrieb genommen oder instandgesetzt oder Reparaturen selbständig von einem Nichtfachmann ausgeführt wurden.

Reparaturen oder Instandsetzungsarbeiten, die weitergehen als in dieser Bedienungsanleitung angegeben, behalten wir uns im Werk vor.

Verschleißteile (in der Teileliste durch ◆ gekennzeichnet) fallen nicht unter die WAGNER-Garantie.

Wenden Sie sich im Garantie- oder Reparaturfall bitte an den Fachhändler, bei dem Sie das Gerät erworben haben.

Sehr geehrter WAGNER-Kunde,

unser Service-Zentrum bietet Ihnen die beste Unterstützung durch unsere Hotline, die wir für Sie unter der Telefon Nummer 0180/1000 227 (zum Ortstarif) geschaltet haben. Unsere Experten garantieren Ihnen schnelle Hilfe und kompetente Auskunft. Sie geben Tips und Tricks zum Benutzen unserer Produkte.

Entsorgungshinweis!

Das Gerät samt Zubehör sollte einer umweltgerechten Wiederverwertung zugeführt werden. Geben Sie das Gerät bei der Entsorgung nicht in den Hausmüll. Unterstützen Sie den Umweltschutz und bringen Sie deshalb Ihr Gerät zu einer örtlichen Entsorgungsstelle oder erkundigen Sie sich im Fachhandel.

WAGNER®

PAINT CREW®

HIGH PERFORMANCE AIRLESS SPRAYER

CE Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass dieses Produkt den folgenden einschlägigen Bestimmungen entspricht: 73/23/EWG, 98/37/EWG, 89/336 EWG; 2002/95/EG; 2002/96/EG Angewandte harmonisierte Normen: EN 60335-1:2002; EN 1953:1998; EN 55014-1:2002; EN 55014-2:2001; EN 61000-3-2:2000; EN 61000-3-3:2001

Otto-Lilienthal-Str. 18 W. van der Hoeven i. V. J. Ulbrich

Otto-Lilienthal-Str. 18

D-88677 Markdorf

Hotline: [phone]

+49/75 44/505-0 ☐ +49/75 44/505-200

Wagner Spraytech Belgie

Veilinglaan 58

1861 Meise-Wolvertem

+32/2/2 69 46 75 +32/2/2 69 78 45

Wagner Spraytech (UK) Ltd.

Haslemere Way,

5, Aveneu du 1er Mai - B.P. 47

Ljubljana 1000/Slowenien

+386(1)/583 83 04 +386(1)/518 38 03

Irrtümer und Änderungen vorbehalten.
