BEDIENUNGSANLEITUNG RX-E11S JVC

HEIMKINOSTEUERZENTRUM

UNITÉ DE CONTRÔLE HOME CINÉMA

RX-E11S/RX-E12B

dts 96 24™ DOLBY DIGITAL PRO LOGIC II R·D·S JVC JVC

INSTRUCTIONS

BEDIENUNGSANLEITUNG

Warnung, Achtung und sonstige Hinweise Mises en garde, précautions et indications diverses

Achtung—☐/I STANDBY/ON Taste!

Um den Strom ganz abzuschalten, muss der Netzstecker gezogen werden. Die Ⓓ/I STANDBY/ON Taste schaltet die Netzstrom nicht ab. Die Stromzufuhr kann mit der Fernbedienung gesteuert werden.

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen enternen und nicht das Gehäuse öffnen.

2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

- Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)

- Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.

- Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.

- Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

Achtung: Angemessene Ventilation

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und Feuer und zum Schutz gegen Beschädigung wie folgt auf:

Vorderseite: Offener Platz ohne Hindernisse.

Seiten: Keine Hindernisse innerhalb 10 cm von den Seiten.

Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite.

Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen.

Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.

Attention: Ventilation Correcte

Abstand von 15 cm oder mehr

Bedienungselemente 2

Erste Schritte 4

Vor der Installation 4

Prüfen des zum Lieferumfang gehörigen 4

Einlegen der Batterien in die Fernbedienung 4

Anschließen der UKW- und MW-Antenne 5

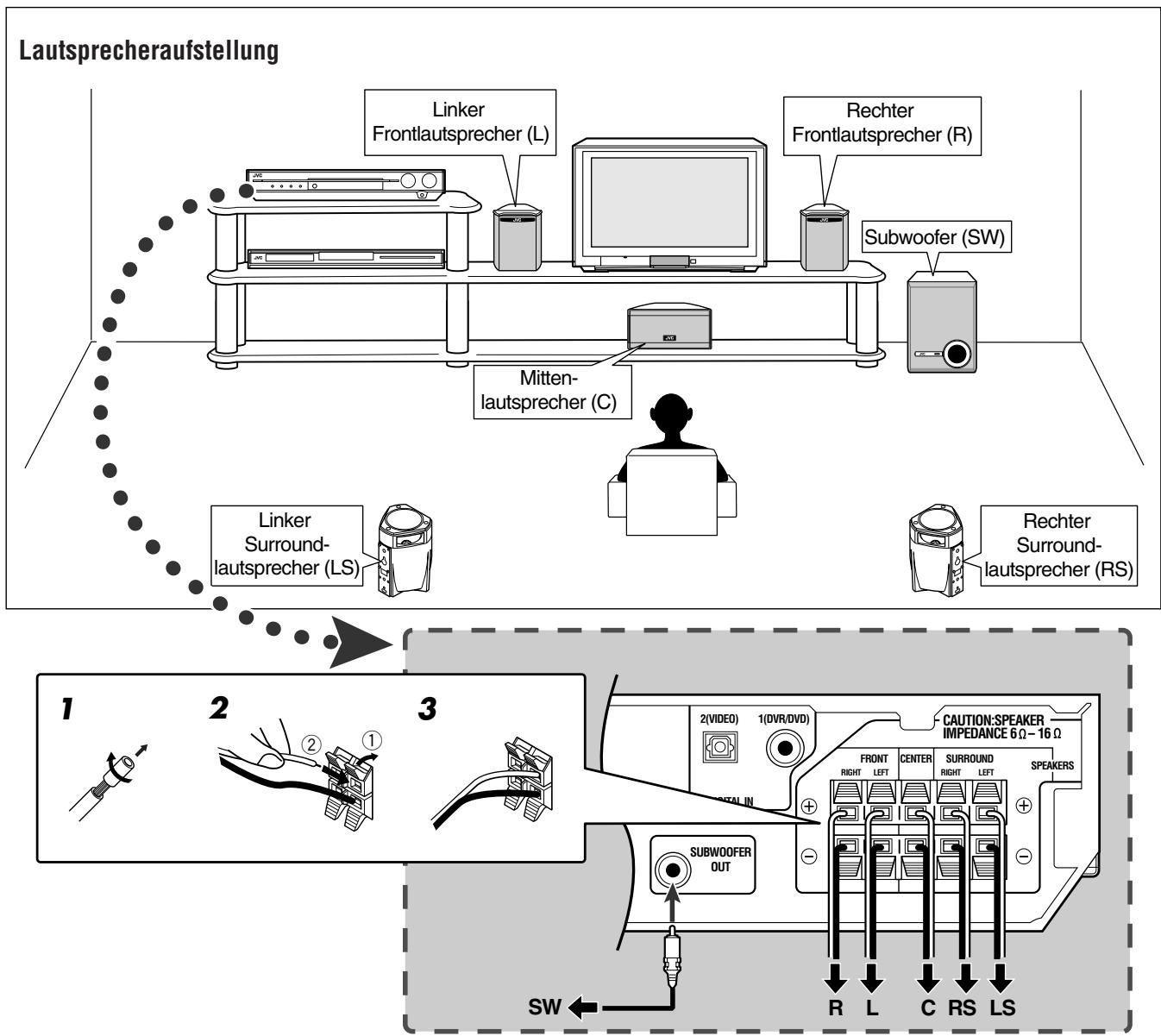

Anschließen der Lautsprecher 6

Anschließen der Videokomponenten 7

Anschließen des Netzkabels 9

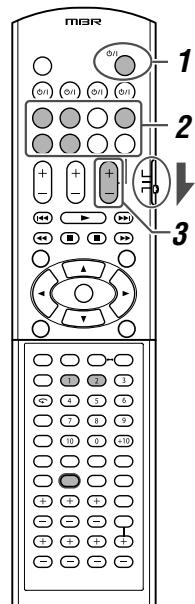

Grundbetrieb 10

1 Einschalten der Stromversorgung 10

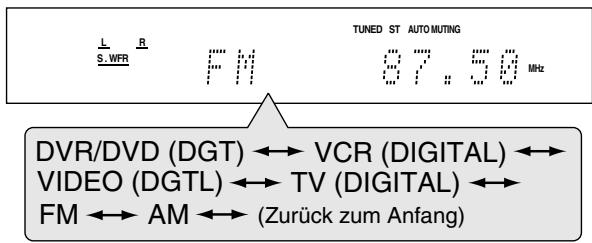

2 Auswählen der Wiedergabesignalquelle 10

3 Einstellen der Lautstärke 11

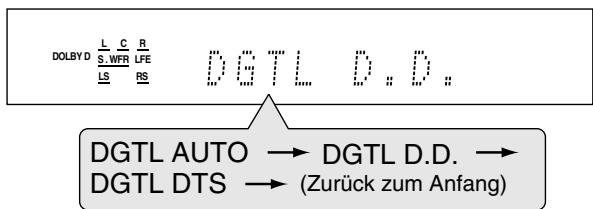

Auswahl der digitalen Decodiermodi 11

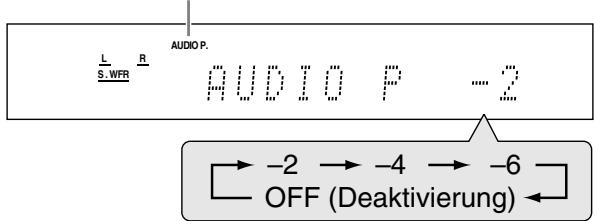

Einstellen der Subwoofer-Audioposition 12

Aktivieren des TV Direct-Modus 12

Vorübergehendes Stummschalten 13

Ändern der Helligkeit des Displays 13

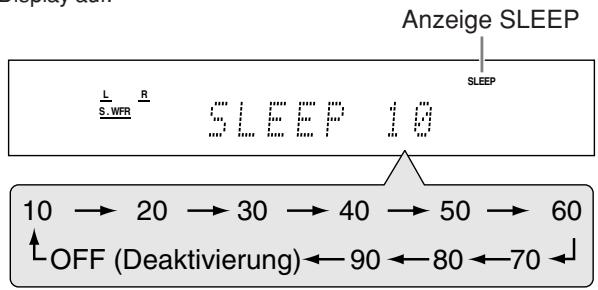

Ausschalten der Stromversorgung mit Hilfe der Einschlafschaltuhr 13

Grundeinstellungen 14

So stellen Sie die Lautsprecher-informationen automatisch ein—Smart Surround Setup.... 14

Grundeinstellungen 15

Vorgehensweise 16

Einstellen der Lautsprecher 16

Einstellen des Bassklangs 17

Einstellen des virtuellen hinteren Surround-Lautsprecher —VIRTUAL SB 18

Auswählen von Haupt- oder Subkanal—DUAL MONO ..... 18

Verwenden des Mitternachtsmodus—MIDNIGHT M. ..... 18

Einstellen der Digitaleingangsanschlüsse (DIGITAL IN) —DIGITAL IN1/2.... 19

Aktivieren der Auto Surround-Funktion —AUTO SURREND 19

Aktivieren des Auto Function-Modus—AUTO MODE ..... 19

Klangeinstellungen 20

Grundeinstellungen 20

Vorgehensweise 20

Einstellen des Lautsprecher-Ausgangspegels 21

Einstellen der Sound-Parameter für Surround-/DSP-Modi 21

Einstellen des Bassklangs 22

Einstellen des Frequenzgangausgleichs —D EQ 63Hz/250Hz/1kHz/4kHz/16kHz 22

Tunerbedienung 23

Manuelles Einstellen von Sendeern 23

Speichern von Sendern und Abrufen vongespeicherten Sendern 23

Auswählen des UKW-Empfangsmodus 24

Verwenden des RDS-Systems (Radiodatensystems) für den Empfang von UKW-Sendern 25

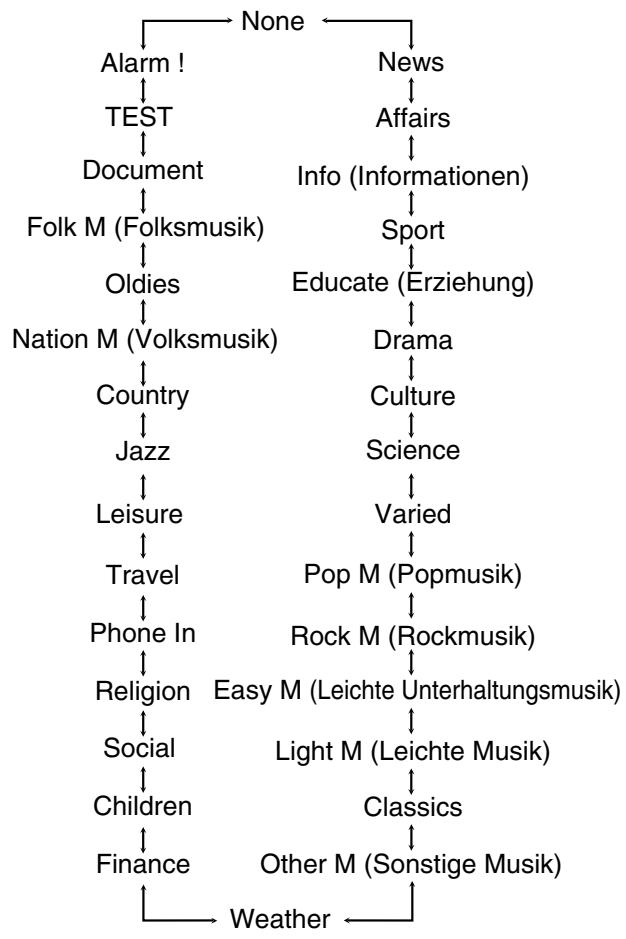

Suchen einer Sendung nach PTY-Codes 26

Vorübergehendes Umschalten auf eine Sendung Ihrer Wahl 28

Erzeugen realistischer Klangfelder 29

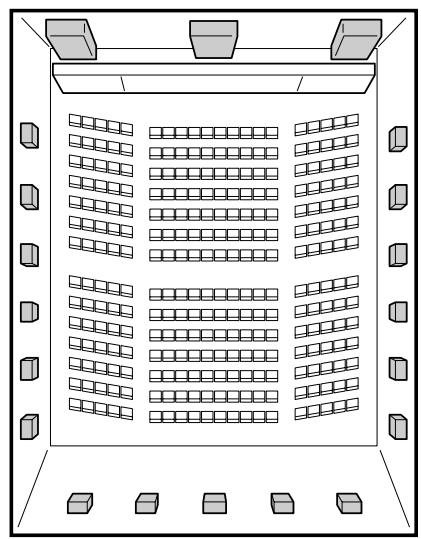

Erzeugen von Theateratmosphäre 29

Einführung zu den Surround-Modi 29

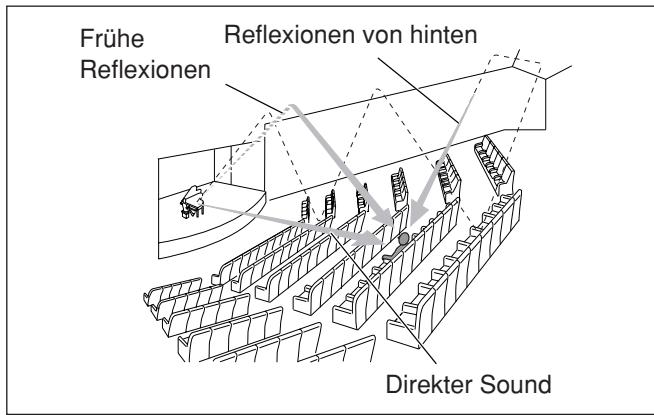

Einführung zu den DSP-Modi 31

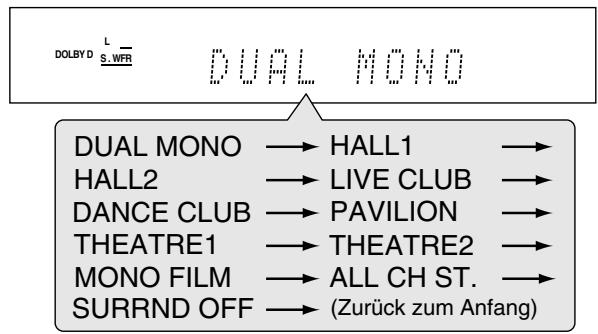

Verwendung der Surround-/DSP-Modi 32

Bedienen anderer JVC-Produkte 34

Bedienen der Geräte von Fremdherstellern ..... 36

Fehlersuche 39

Technische Daten 40

Bedienungselemente

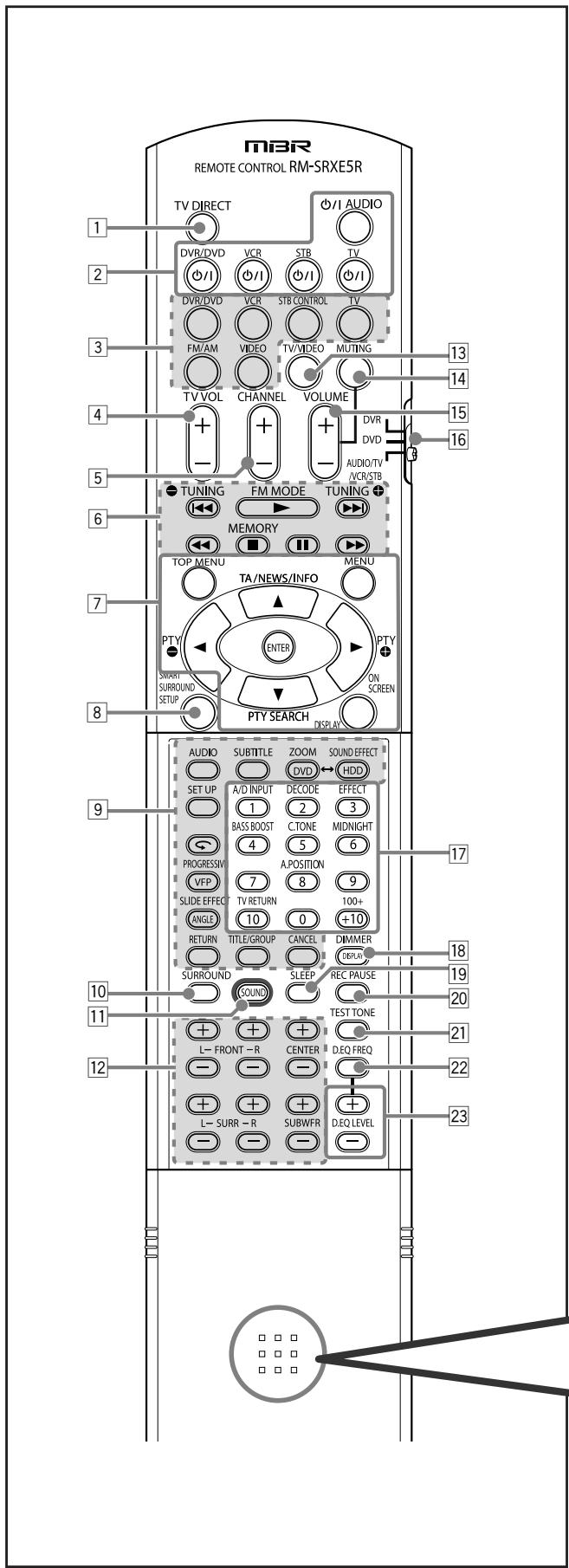

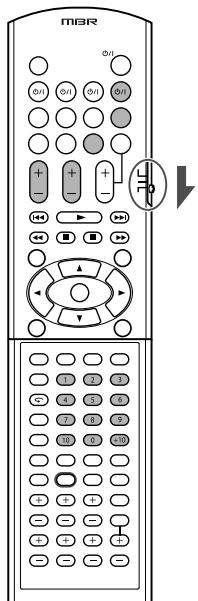

MBR REMOTE CONTROL RM-SRXE5R TV DIRECT Ø/1 AUDIO DVR/DVD VCR STB TV Ø/1 Ø/1 Ø/1 Ø/1 DVR/DVD VCR STB CONTROL TV FM/AM VIDEO TV/VIDEO MUTING TV VOL CHANNEL VOLUME + - + - + - TUNING FM MODE TUNING + MEMORY TOP MENU MENU TA/NEWS/INFO PTY ENTER PTY SHORT SURROUND ON SCREEN SURROUND RESET PTY SEARCH DISPLAY AUDIO SUBTITLE ZOOM SOUND EFFECT SET UP A/D INPUT DECODE EFFECT 1 2 3 BASS BOOST C.TONE MIDNIGHT 4 5 6 PROGRESSIV APOSITION VFP 7 8 9 SLIDE EFFECT TV RETURN 100+ ANGLE 10 0 +10 RETURN TITLE/GROUP CANCEL DIMMER SURROUND SLEEP REC PAUSE SOUND TEST TONE L-FRONT-R CENTER D.EQ FREQ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 13 14 15 16 17 18 19 20 21 22 23 □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢

Fernbedienung

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

1 Taste TV DIRECT (12)

2 Tasten Standby/Ein (10, 34 – 38)

3 • Tasten zum Auswählen der Signalquellen (10, 12, 23, 34, 36, 37) DVR/DVD, VCR, TV, FM/AM, VIDEO

- Taste STB CONTROL (38)

4 Taste TV VOL (Lautstärke) +/- (34, 36)

5 Taste CHANNEL +/- (34 - 38)

6 • Bedienungstasten für Videokomponenten (34, 35, 37)

• Bedientasten für den Tuner (23, 24)

TUNING, FM MODE, TUNING ⊕, MEMORY

7 • Bedienungstasten für DVD-Recorder und DVD-Spieler* (35) TOP MENU, MENU, Cursortasten (▶, ◀, ▲, ▼), ENTER, ON SCREEN

• Bedienungstasten für RDS (25, 26, 28)

PTY ⊕, PTY ⊖, TA/NEWS/INFO, PTY SEARCH, DISPLAY

8 Taste SMART SURROUND SETUP (14)

9 Bedienungstasten für DVD-Recorder und DVD-Spieler* (35) AUDIO, SUBTITLE, DVD, ZOOM, HDD, SOUND EFFECT, SET UP, ↕, VFP, PROGRESSIVE, ANGLE, SLIDE EFFECT, RETURN, TITLE/GROUP, CANCEL

10 Taste SURROUND (32)

12 Einstelltasten für Lautsprecher- und Subwoofer-Ausgangspegel (21) FRONT L +/-, FRONT R +/-, CENTER +/-, SURR L +/-, SURR R +/-, SUBWFR +/-

13 Taste TV/VIDEO (34, 36)

14 Taste MUTING (13)

15 Taste VOLUME +/- (11)

16 Wahlschalter (10, 34 – 38)

DVR, DVD, AUDIO/TV/VCR/STB

17 • Zifferntasten (24, 34 – 38)

• Einstelltasten (10 – 12, 18, 21, 22)

A/D INPUT, DECODE, EFFECT, BASS BOOST, C.TONE, MIDNIGHT, A.POSITION

- Taste TV RETURN (34)

18 • Taste DISPLAY* (35)

- Taste DIMMER (13, 35)

19 Taste SLEEP (13)

20 Taste REC PAUSE (35)

21 Taste TEST TONE (21)

22 Taste D.EQ FREQ (22)

23 Tasten D.EQ LEVEL +/- (22)

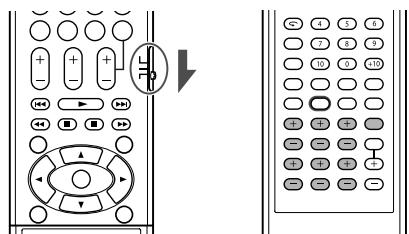

* Die folgenden Tasten können zum Betrieb eines JVC DVD-Recorders oder DVD-Spielers verwendet werden, wobei die Moduswahltaste auf „DVR“ oder „DVD“ gestellt wird (siehe Seite 35).

Verwenden Sie die mit Ihrem DVD-Recorder oder DVD-Spieler mitgelieferte Fernbedienung, wenn diese Tasten nicht ordnungsgemäß funktionieren. Weitere Einzelheiten entnehmen Sie den Bedienungsanleitungen für Ihren DVD-Recorder oder DVD-Spieler.

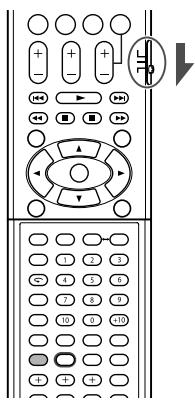

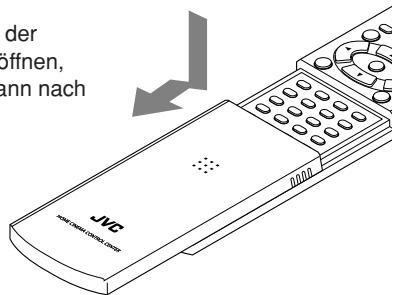

Um die Abdeckung der Fernbedienung zu öffnen, hier drücken und dann nach unten schieben.

der öffnen, ann nach JVC

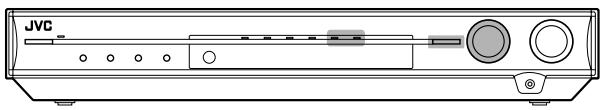

Frontplatte

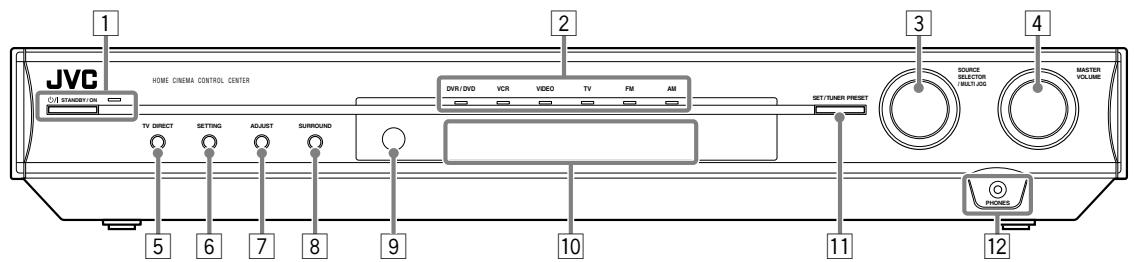

JVC C:\STANDARD\ON HOME CINEMA CONTROL CENTER TV DIRECT SETTING ADJUST SURROUND DVR/DVD VCR VIDEO TV FM AM SET/FUNER PRESET SOURCE SELECTOR MOUNTING MASTER VOLUME 5 6 7 8 9 10 11 12

1 Taste ⏻/I STANDBY/ON und Standby-Kontrollleuchte (10)
2 Signalquellen-Kontrollleuchten DVR/DVD, VCR, VIDEO, TV, FM, AM
3 • SOURCE SELECTOR (10, 24) • MULTI JOG (16, 20, 24, 33)
4 Regler MASTER VOLUME (11)
5 Taste TV DIRECT (12)
6 Taste SETTING (16)

7 Taste ADJUST (20)
8 Taste SURROUND (33)
9 Fernbedienungssensor (4)
10 Displayfenster (siehe unten)
11 • Taste SET (16, 20) • Taste TUNER PRESET (24)
12 Buchse PHONES (11)

Displayfenster


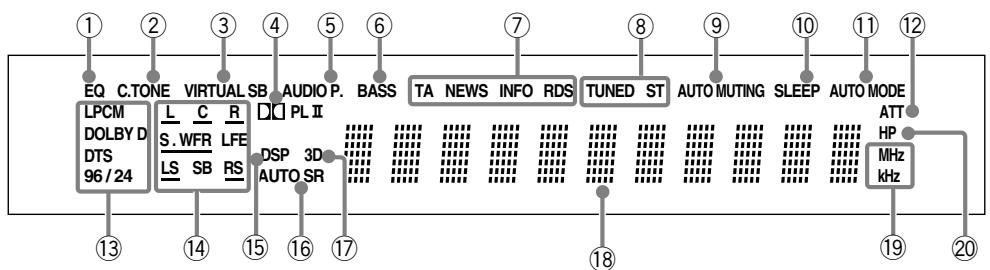

① Anzeige EQ (22)
② Anzeige C.TONE (21)
③ Anzeige VIRTUAL SB (18, 29, 30)
④ Anzeige □□ PL II (29)
⑤ Anzeige AUDIO P. (Positions) (12)
⑥ Anzeige BASS (22)
⑦ Betriebsanzeigen RDS (25, 28) TA, NEWS, INFO, RDS
⑧ Tuner-Betriebsanzeigen (23) TUNED, ST (Stereo)
⑨ Anzeige AUTO MUTING (24)
⑩ Anzeige SLEEP (13)

⑪ Anzeige AUTO MODE (19)
⑫ Anzeige ATT (Eingangsdämpfung) (22)
⑬ Digitalsignalformat-Anzeigen (11) LPCM (Linear PCM), DOLBY D (Dolby Digital), DTS, 96/24
⑭ Signal- und Lautsprecheranzeigen (13)
⑮ Anzeige DSP (30, 31)
⑯ Anzeige AUTO SR (Surround) (19)
⑰ Anzeige 3D (30, 31)
⑱ Hauptdisplay
⑲ Frequenzeinheit-Anzeigen MHz (für UKW-Sender), kHz (für MW-Sender)
⑳ Anzeige HP (Kopfhörer) (11, 30, 31)

Geräterückseite

1 2 3 4 5 6 7 8 AUDIO VIDEO VDD Y Pt Pt WED IN VIDEO FM 75.0 AM LOOP AM EXT ANTENNA TV AV IN/OUT 2(VDED) (10VVD/DO) DIGITAL IN CAUTION SPEAKER IMPEDANCE 6 Ω -16 Ω DV/DVD IN COMPONENT DV/DVD VCR FRONT CENTER SURROUND RIGHT LEFT RIGHT LEFT SPEAKERS SUBWOOFER OUT

1 Netzkabel (9)
2 Buchsen AUDIO (8, 9)
MONITOR OUT, DVR/DVD IN, VIDEO IN
3 Buchsen VIDEO (8, 9)

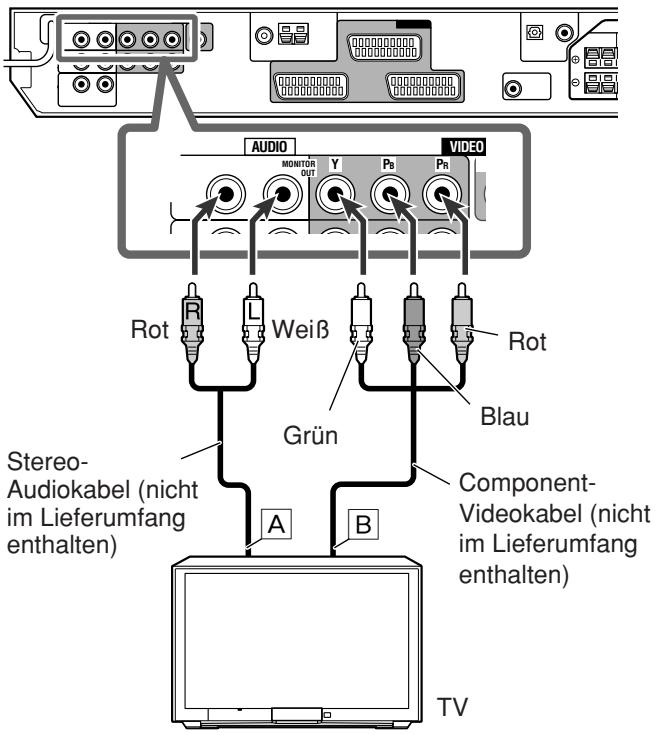

COMPONENT (Y, PB, PR): MONITOR OUT, DVR/DVD IN VIDEO (FBAS-Signal): VIDEO IN
4 Anschlüsse ANTENNA (5)
5 Anschlüsse AV IN/OUT (7) TV, DVR/DVD, VCR

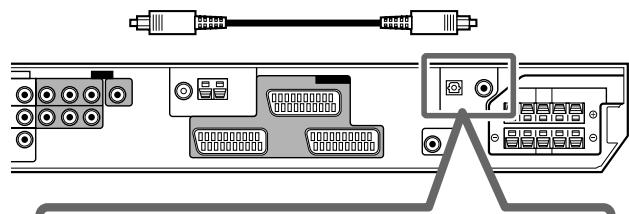

6 Anschlüsse DIGITAL IN (9)
Koaxial: 1(DVR/DVD)
Optisch: 2(VIDEO)
7 Buchse SUBWOOFER OUT (6)
8 Anschlüsse SPEAKERS (6) FRONT, CENTER, SURROUND

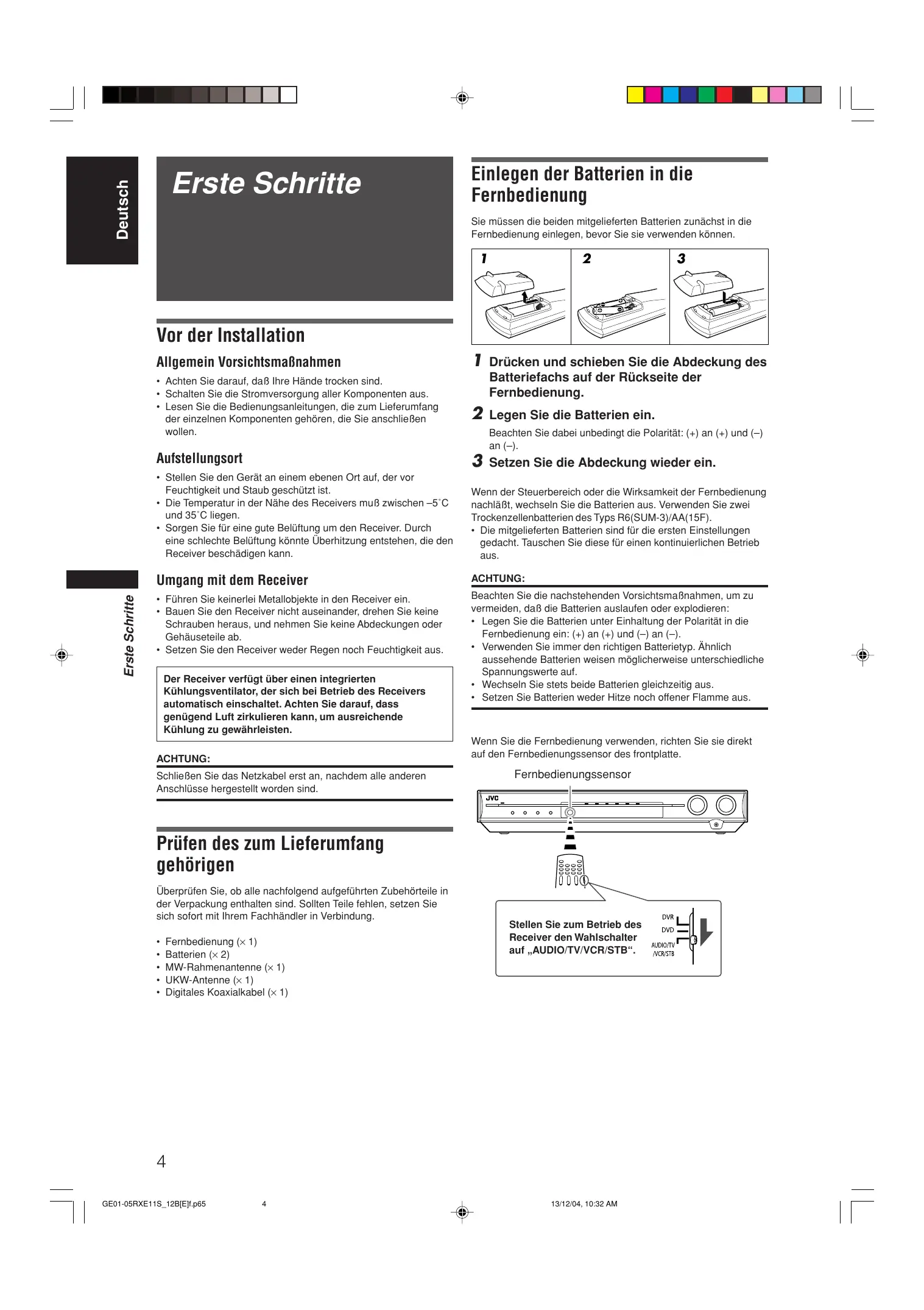

Erste Schritte

Vor der Installation

Allgemein Vorsichtsmaßnahmen

• Achten Sie darauf, daß Ihre Hände trocken sind.
• Schalten Sie die Stromversorgung aller Komponenten aus.
• Lesen Sie die Bedienungsanleitungen, die zum Lieferumfang der einzelnen Komponenten gehören, die Sie anschließen wollen.

Aufstellungsort

• Stellen Sie den Gerät an einem ebenen Ort auf, der vor Feuchtigkeit und Staub geschützt ist.
• Die Temperatur in der Nähe des Receivers muß zwischen -5^ und 35^ liegen.
• Sorgen Sie für eine gute Belüftung um den Receiver. Durch eine schlechte Belüftung könnte Überhitzung entstehen, die den Receiver beschädigen kann.

Umgang mit dem Receiver

• Führen Sie keinerlei Metallobjekte in den Receiver ein.
• Bauen Sie den Receiver nicht auseinander, drehen Sie keine Schrauben heraus, und nehmen Sie keine Abdeckungen oder Gehäuseteile ab.
• Setzen Sie den Receiver weder Regen noch Feuchtigkeit aus.

Der Receiver verfügt über einen integrierten Kühlungsventilator, der sich bei Betrieb des Receivers automatisch einschaltet. Achten Sie darauf, dass genügend Luft zirkulieren kann, um ausreichende Kühlung zu gewährleisten.

ACHTUNG:

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind.

Prüfen des zum Lieferumfang gehörigen

Überprüfen Sie, ob alle nachfolgend aufgeführten Zubehörteile in der Verpackung enthalten sind. Sollten Teile fehlen, setzen Sie sich sofort mit Ihrem Fachhändler in Verbindung.

• Fernbedienung ( × 1)
• Batterien (× 2)
• MW-Rahmenantenne ( × 1 )
• UKW-Antenne (× 1)
  • Digitales Koaxialkabel (× 1)

Einlegen der Batterien in die Fernbedienung

Sie müssen die beiden mitgelieferten Batterien zunächst in die Fernbedienung einlegen, bevor Sie sie verwenden können.

1 2 3

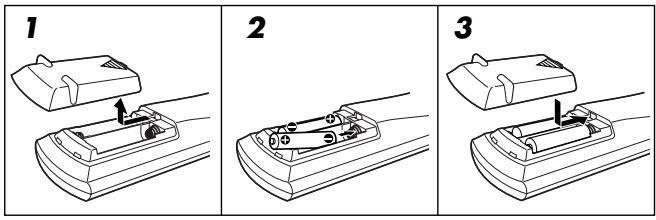

1 Drücken und schieben Sie die Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung.
2 Legen Sie die Batterien ein.

Beachten Sie dabei unbedingt die Polarität: (+) an (+) und (−) an (−).

3 Setzen Sie die Abdeckung wieder ein.

Wenn der Steuerbereich oder die Wirksamkeit der Fernbedienung nachläßt, wechseln Sie die Batterien aus. Verwenden Sie zwei Trockenzellenbatterien des Typs R6(SUM-3)/AA(15F).

- Die mitgelieferten Batterien sind für die ersten Einstellungen gedacht. Tauschen Sie diese für einen kontinuierlichen Betrieb aus.

ACHTUNG:

Beachten Sie die nachstehenden Vorsichtsmaßnahmen, um zu vermeiden, daß die Batterien auslaufen oder explodieren:

• Legen Sie die Batterien unter Einhaltung der Polarität in die Fernbedienung ein: (+) an (+) und (−) an (−).
• Verwenden Sie immer den richtigen Batterietyp. Ähnlich aussehende Batterien weisen möglicherweise unterschiedliche Spannungswerte auf.
• Wechseln Sie stets beide Batterien gleichzeitig aus.
• Setzen Sie Batterien weder Hitze noch offener Flamme aus.

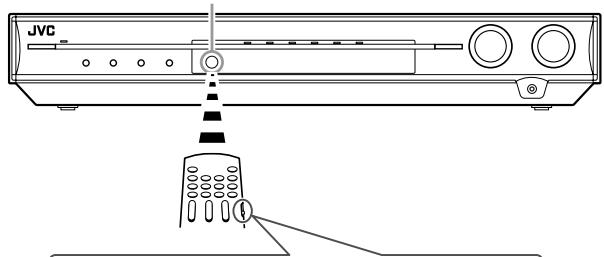

Wenn Sie die Fernbedienung verwenden, richten Sie sie direkt auf den Fernbedienungssensor des frontplatte.

Fernbedienungssensor

JVC

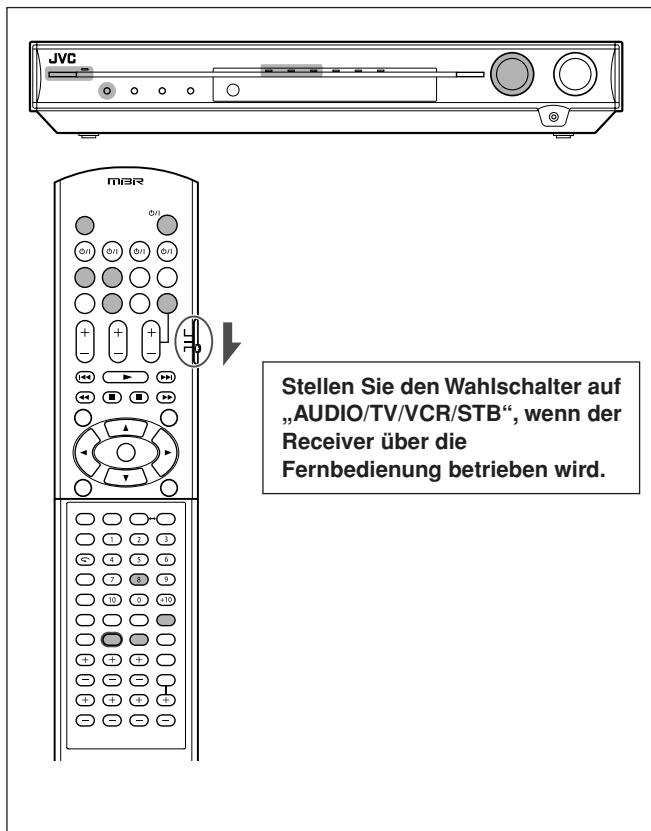

Stellen Sie zum Betrieb des Receiver den Wahlschalter auf „AUDIO/TV/VCR/STB“.

Anschließen der UKW- und MW-Antenne


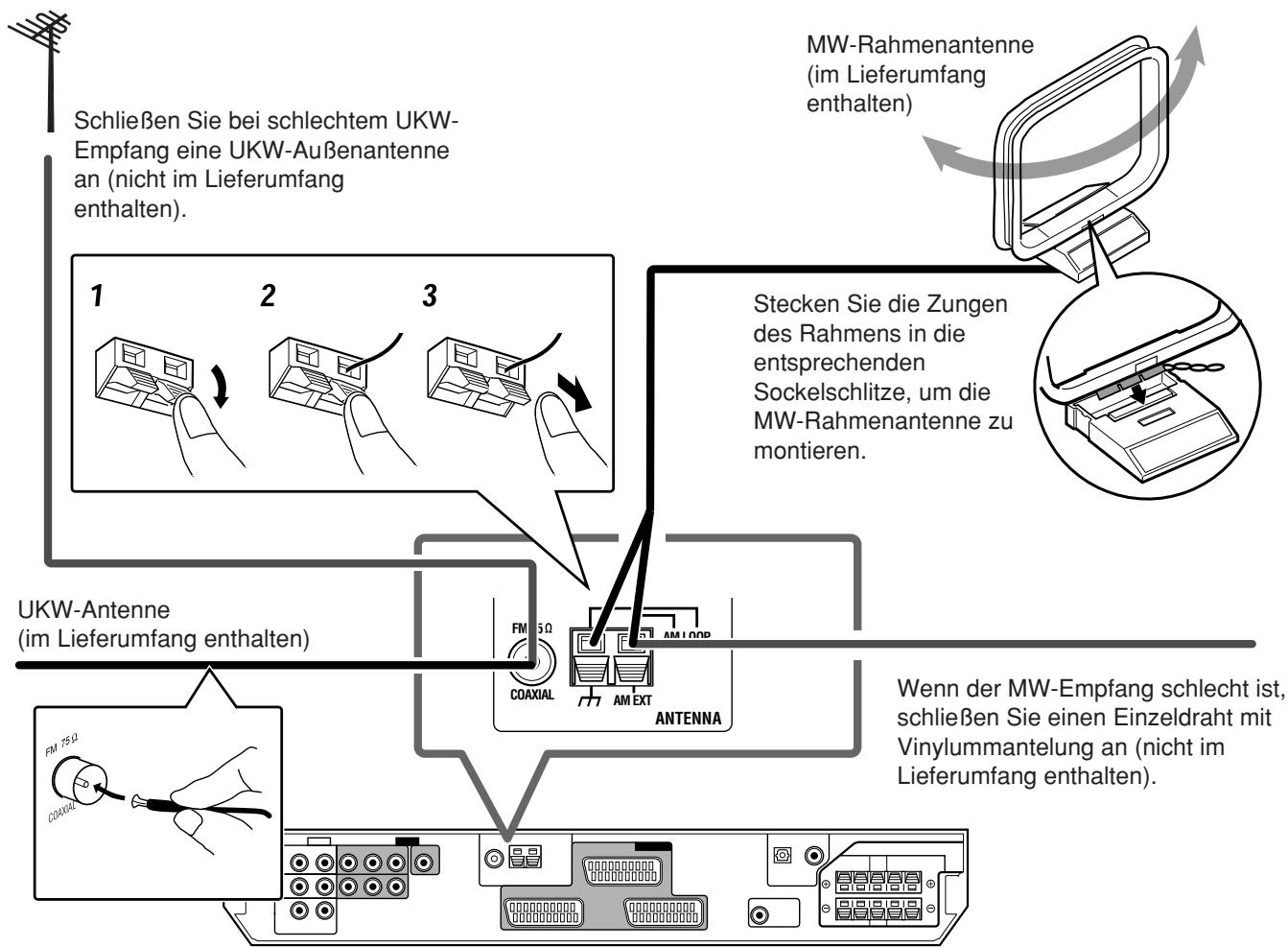

Anschluß der MW-Antenne

Schließen Sie die mitgelieferte MW-Rahmenantenne an die Anschlüsse AM LOOP an.

Drehen Sie die Rahmenantenne, bis der Empfang am besten ist.

• Schließen Sie bei schlechtem Empfang einen Draht mit Vinylummantelung als Außenantenne an (gehört nicht zum Lieferumfang) den Anschluß AM EXT an. Lassen Sie die MW-Rahmenantenne weiterhin angeschlossen.

Anschluß der UKW-Antenne

Schließen Sie als vorübergehende Maßnahme die mitgelieferte UKW-Antenne an den Anschluß FM 75 Ω COAXIAL an. Verlegen Sie die mitgelieferte UKW-Antenne horizontal.

- Schließen Sie bei schlechtem Empfang eine UKW-Außenantenne an (gehört nicht zum Lieferumfang). Bevor Sie ein 75 Ω-Koaxialkabel mit einem Stecker (IEC oder DIN 45325) anschließen, ziehen Sie die mitgelieferte UKW-Antenne ab.

HINWEISE

• Wenn die MW-Rahmenantenne mit Vinyl ummantelt ist, entfernen Sie einen Teil der Vinylummantelung, während Sie sie entsprechend der Darstellung in der rechten Abbildung verdrillen.

- Vergewissern Sie sich, daß die Antennenleiter nicht mit anderen Anschlüssen, Anschlußkabeln und Netzkabeln in Berührung kommen. Anderenfalls könnte der Empfang beeinträchtigt werden.

Anschließen der Lautsprecher

Anschließen der Frontlautsprecher, des Mittenlautsprechers und der Surround-Lautsprecher

Vor dem Verbinden von Anschlüssen alle Komponenten ausschalten.

1 Schneiden Sie die Isolierung am Ende aller Lautsprecherkabel ein, verdrillen Sie sie und ziehen Sie die Isolierung ab.
2 Öffnen Sie die Klemme des Lautsprecheranschlusses (①), und führen Sie anschließend das Lautsprecherkabel (②) ein.

- Verbinden Sie die Lautsprecherklemmen (+) und (−) auf der Geräterückseite mit den Klemmen (+) und (−) der jeweiligen Lautsprecher.

3 Schließen Sie die Klemme des Lautsprecheranschlusses.

ACHTUNG:

• Verwenden Sie ausschließlich Lautsprecher mit der SPEAKER IMPEDANCE (Lautsprecherimpedanz), die an den Lautsprecheranschlüssen angegeben ist (6 Ω – 16 Ω).
• Schließen Sie NICHT mehr als einen Lautsprecher an jeweils einen Lautsprecheranschluss an.

Anschließen des Subwoofers

Durch den Anschluß eines Subwoofers können Sie den Baß verstärken oder die LFE-Originalsignale von Digitalaufnahmen wiedergeben.

Verwenden Sie ein Cinch-Kabel (gehört nicht zum Lieferumfang), um die Eingangsbuchse eines aktiven Subwoofers mit der Buchse SUBWOOFER OUT auf der Rückseite des Receiver zu verbinden.

- Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung des Subwoofers.

Wenn Sie alle Lautsprecher und/oder einen Subwoofer angeschlossen haben, müssen Sie die Lautsprecherwerte richtig einstellen, um den bestmöglichen Surround-Effekt zu erzielen. Siehe Seiten 14 bis 17 bzgl. weiterer Einzelheiten.

HINWEIS

Sie können den Subwoofer an einem beliebigen Ort aufstellen, da Bässe ungerichtet abgestrahlt werden. In den meisten Fällen wird er gegenüber der Hörposition aufgestellt.

Anschließen der Videokomponenten

SCART-Anschlüsse

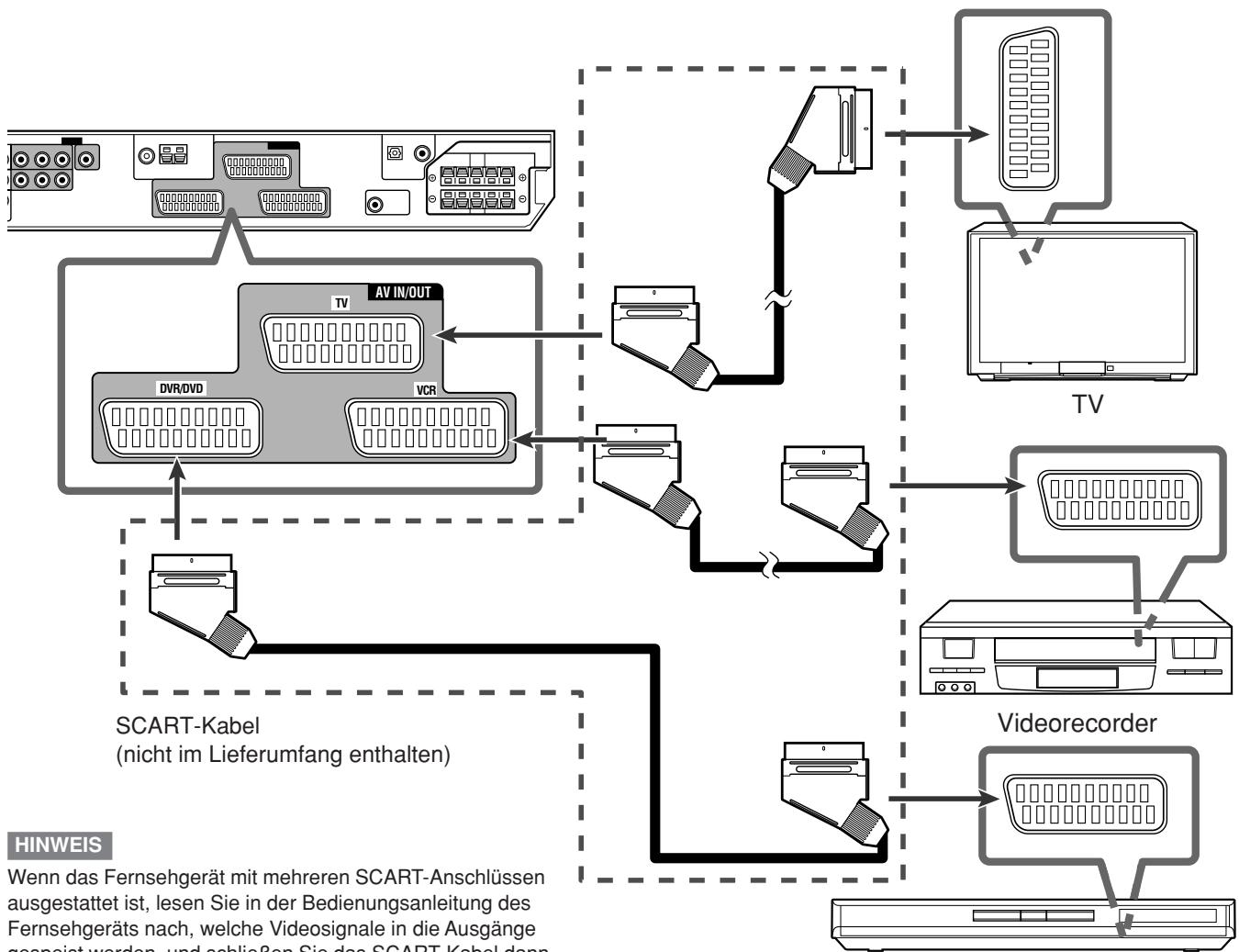

Durch einen einfachen Anschluss über das SCART-Kabel können Sie mit Ihrem Wiedergabekomponenten die Wiedergabe von Bild und Ton genießen.

- Wenn Ihre Videokomponenten über einen digitalen Ausgänge verfügen, schließen Sie diese über die digitalen Ausgänge wie unter „Digitalanschlüsse“ (siehe Seite 9) beschrieben an. Das Verwenden dieser Ausgänge erhöht die Klangqualität.

ACHTUNG:

Wenn Sie ein Gerät zur Klangregelung, z. B. einen grafischen Equalizer, zwischen die Signalquellen und dieses Gerät schalten, kann die Wiedergabe dieses Gerät verzerrt werden.

Schließen Sie ein Fernsehgerät NICHT über einen Videorecorder an bzw. schließen Sie KEIN integriertes Video-/Fernsehgerät an, andernfalls kann der Bildempfang verzerrt werden.

Schalten Sie die Stromversorgung aller Komponenten aus, bevor Sie die Anschlüsse vornehmen.

- Die Darstellung der Eingänge/Ausgänge zeigt typische Beispiele. Wenn Sie andere Komponenten anschließen, lesen Sie auch in den entsprechenden Bedienungsanleitungen nach, da die jeweiligen Anschlußbezeichnungen auf der Geräterückseite von Komponente zu Komponente unterschiedlich sein können.

DVD-Recorder oder DVD-Spieler

HINWEIS

Wenn das Fernsehgerät mit mehreren SCART-Anschlüssen ausgestattet ist, lesen Sie in der Bedienungsanleitung des Fernsehgeräts nach, welche Videosignale in die Ausgänge gespeist werden, und schließen Sie das SCART-Kabel dann entsprechend an.

Spezifikation der SCART-Anschlüsse

			Anschlussbezeichnung
			TV	VCR	DVR/DVD
Eingangs	Audio	L/R	O	O	O
	Video	FBAS	O	O	O
		S-Video (Y/C)	-	O	O
		RGB	-	O	O
Ausgangs	Audio	L/R	O*1	O	O
	Video	FBAS	O*2*3	O*2*3	O*2*3
		S-Video (Y/C)	O*3	-	-
		RGB	O*3	-	-
T-V LINK			O*4	O*4	O*4

O: Verfügbar –: Nicht verfügbar

*1 Nur wenn der Modus „TV Direct“ aktiv ist (siehe Seite 12).
*2 Die Signale, die über ein SCART-anschlüsse eingespeist werden, können nicht über dasselbe SCART-anschlüsse ausgegeben werden.
*3 Das Format der Videoausgangssignale entspricht dem Format der Videoeingangssignale. Wenn z. B. S-Video-Signale in dieses Gerät eingespeist werden, werden nur S-Video-Signale von diesem Gerät ausgegeben. In den Bedienungsanleitungen, die zum Lieferumfang der Videokomponenten gehören, finden Sie Informationen über die Videoein- und -ausgangssignale.
*4 Die Signale für die T-V LINK-Funktion werden immer durch dieses Receiver geleitet.

Fernseh- und Videoformat

Dieses Receiver kann Videosignale nicht ändern. Wenn sich die Videosignalformate der Videokomponenten unterscheiden (und beispielsweise das S-Video- und das FBAS-Signalformat verwendet werden), wird das Bild nicht ordnungsgemäß angezeigt. Stellen Sie in diesem Fall bei allen Videokomponenten ein einheitliches Videosignalformat ein: entweder. Anderenfalls müssen Sie jedes Mal das Videosignalformat des Fernsehgeräts umschalten, wenn Sie die Signalquelle ändern.

Analogdecoder

Wenn Sie eine verschlüsselte Sendung über den Videorecorder wiedergeben oder mit dem Videorecorder aufzeichnen möchten, schließen Sie den analogen Decoder an den Videorecorder an, und stellen Sie den verschlüsselten Kanal am Videorecorder ein. Wenn kein entsprechender Anschluß für den Videorecorder vorgesehen ist, schließen Sie den Decoder an das Fernsehgerät an. Lesen Sie die entsprechenden Informationen in den Handbüchern nach, die zum Lieferumfang dieser Geräte gehören.

T-V LINK

• Sie können die T-V LINK-Funktion auch nutzen, wenn Sie ein T-V LINK-kompatibles Fernsehgerät und einen T-V LINK-kompatiblen Videorecorder über SCART-Kabel an dieses Receiver anschließen. Weitere Einzelheiten über T-V LINK entnehmen Sie den Bedienungsanleitungen des Fernsehgeräts und Videorecorders.
• Schließen Sie das SCART-Kabel an die Buchse EXT-2 des T-V LINK-kompatiblen JVC-Fernsehgeräts an, wenn Sie die T-V LINK-Funktion verwenden möchten.
• Manche Videokomponenten unterstützen die Datenübertragung, wie z.B. T-V LINK. Die erforderlichen Informationen finden Sie in den mit diesen Geräten gelieferten Bedienungsanleitungen.

Audio/Videoanschluss

Zusätzlich zu den SCART-Anschlüssen verfügt dieser Receiver über die folgenden Videoanschlüsse:

• Videoeingang/-ausgang der Komponente: DVR/DVD IN, MONITOR OUT
  • FBAS-Eingang: VIDEO IN

HINWEIS

Für die Klang- und Bildaufzeichnung auf den DVD-Recorder oder VCR müssen Sie den Klang über die SCART-Anschlüsse aufzeichnen.

WICHTIG

Die Komponenten-Videosignale der COMPONENT VIDEO-Buchsen werden nur über die MONITOR OUT-Buchsen übertragen.

Wenn daher der Fernseher über einen SCART-Anschluss (TV) an den Receiver und eine Wieder gabe-Videokomponenten über die Videokomponenten-Buchse (DVR/DVD IN) an den Receiver angeschlossen wird, kann kein Wiedergabebild auf dem Fernsehgerät ausgegeben werden.

Vor dem Verbinden von Anschlüssen alle Komponenten ausschalten.

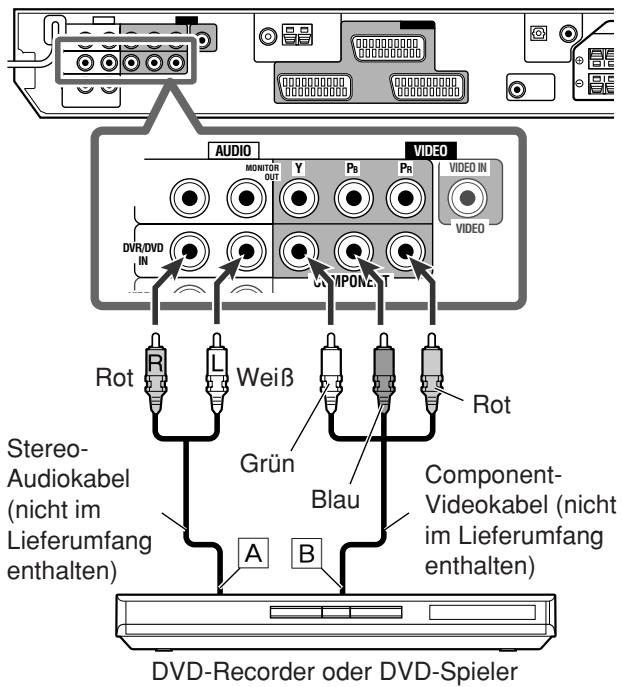

■ Anschließen eines DVD-Recorders oder DVD-Spielers an die DVR/DVD IN-Buchsen

Damit Sie Dolby Digital und DTS Mehrkanal-Software (inklusive Dual Mono Software) genießen können, schließen Sie den DVD-Spieler oder DVD-Recorder an die digitalen Eingänge/Ausgänge (siehe Seite 9) an.

AUDIO VVIDEO MONITOR Y Ps Ps VIDEO IN VIDEO DVR/DVD IN COMPONENT Rot L Weiß Rot Stereo- Audiokabel (nicht im Lieferumfang enthalten) Grün Blau Component- Videokabel (nicht im Lieferumfang enthalten) A B DVD-Recorder oder DVD-Spieler

A Zum Audioausgang des linken/rechten Kanals
B Zum Komponenten-Videoausgang

HINWEISE

• Schließen Sie Y, PB und PR richtig an.
• Schließen Sie keine verschiedenen Komponenten an die AUDIO DVR/DVD IN-Buchsen und AV IN/OUT DVR/DVD-Anschlüsse an, da sonst der Klang beider Komponenten zur gleichen Zeit ausgegeben wird.

■ Anschließen eines Fernsehgeräts an die MONITOR OUT-Buchsen

AUDIO MONITOR OUT Y Ps PR VIDEO Rot L Weiß Grün Blau Rot Stereo- Audiokabel (nicht im Lieferumfang enthalten) Component- Videokabel (nicht im Lieferumfang enthalten) A B TV

A Zum Audioeingang des linken/rechten Kanals
B Zum Komponenten-Videoeingang

WICHTIG

Audiosignals werden NUR über die Buchsen AUDIO MONITOR OUT (RIGHT/LEFT) ausgegeben, wenn TV Direct verwendet wird (siehe Seite 12).

HINWEIS

Schließen Sie Y, PB und PR richtig an.

■ Anschließen einer Videokomponente an die VIDEO IN-Buchsen

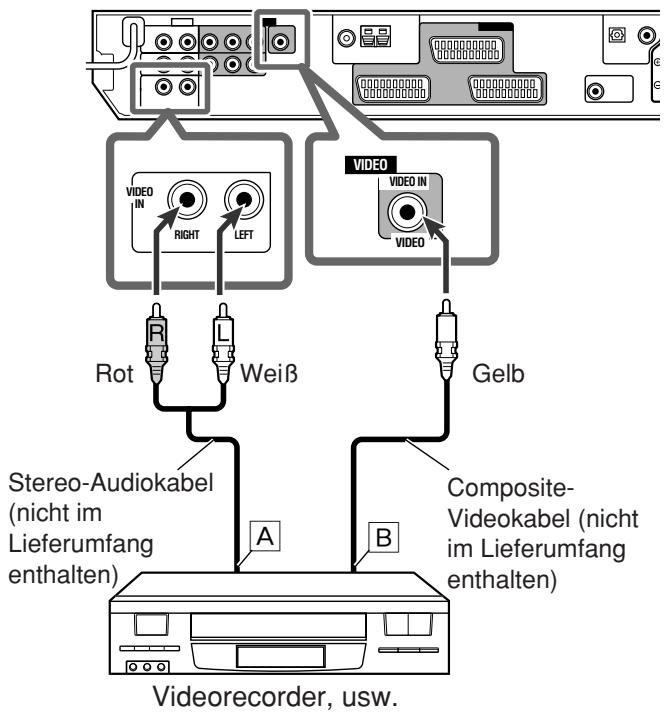

Sie können mit Hilfe eines Composite-Videokabel und eines Stereo-Audiokabel eine Videokomponente wie z.B. einen weiteren VCR über die Buchsen VIDEO IN anschließen. Komponenten dieser Art werden in dieser Anleitung als Signalquelle „VIDEO“ bezeichnet.

Rot L Weiß Stereo-Audiokabel (nicht im Lieferumfang enthalten) A B Composite- Videokabel (nicht im Lieferumfang enthalten) Videorecorder, usw. VIDEO IN RIGHT LEFT VIDEO VIDEO IN VIDEO Gelb

A Zum Audioausgang des linken/rechten Kanals
B Zum Composite-Videoausgang

HINWEIS

Für die Bildwiedergabe das Fernsehgerät mit Hilfe des SCART-Kabels an den Receiver anschließen.

Anschließen des Netzkabels

Stecken Sie den Netzstecker in die Wandsteckdose, nachdem Sie alle Audio-/Videoanschlüsse vorgenommen haben. Achten Sie darauf, dass die Stecker fest in den Buchsen sitzen. Die Standby-Kontrollleuchte leuchtet rot auf.

ACHTUNG:

• Berühren Sie das Netzkabel nicht mit nassen Händen.
• Das Netzkabel darf nicht modifiziert, verdreht, gezerrt oder mit schweren Gegenständen belastet werden, da dies einen Brand, Elektroschock oder anderen Unfall verursachen könnte.
• Falls das Netzkabel beschädigt ist, sollten Sie sich an Ihren Händler wenden und das Netzkabel durch ein neues ersetzen lassen.

Digitalanschlüsse

Vor dem Verbinden von Anschlüssen alle Komponenten ausschalten.

Dieser Receiver verfügt über zwei DIGITAL IN-Anschlüsse – einen digitalen Koaxialanschluss und einen digitalen optischen Anschluss.

Um digitalen Klang wiederzugeben verwenden Sie bitte sowohl die digitale als auch die analoge Anschlussmethode wie auf den Seiten 7 bis 9 beschrieben.

Digitales Koaxialkabel (im Lieferumfang enthalten: 1 Kabel)

Digitales Lichtwellenleiterkabel (nicht im Lieferumfang enthalten)

Wenn die Komponente über einen digitalen Koaxialanschluss verfügt, schließen Sie diesen über ein digitales Koaxialkabel (mitgeliefert) an den 1(DVR/DVD)-Anschluss an.

2(VIDEO) 1(DVR/DVD) DIGITAL IN

Wenn die Komponente über einen digitalen optischen Anschluss verfügt, schließen Sie diesen über ein digitales optisches Kabel (nicht mitgeliefert) an den 2(VIDEO)-Anschluss an.

Ziehen Sie die Schutzkappe ab, bevor Sie ein Lichtwellenleiterkabel anschließen.

HINWEISE

• Werkseitig wurden die Anschlüsse DIGITAL IN so konfiguriert, dass die folgenden Komponenten angeschlossen werden können:
• 1(DVR/DVD): Für DVD-Recorder oder DVD-Spieler
• 2(VIDEO): Für die an die Buchsen VIDEO IN angeschlossene Komponente
  Wenn Sie andere Komponenten anschließen, muss die Einstellung des Digitaleingangsanschlusses (DIGITAL IN) entsprechend verändert werden. Siehe „Einstellen der Digitaleingangsanschlüsse (DIGITAL IN)—DIGITAL IN1/2“ auf Seite 19.
• Wählen Sie den richtigen digitalen Eingangsmodus aus. Siehe „Auswählen des analogen oder digitalen Eingangsmodus“ auf Seite 10.

HINWEISE

• Verlegen Sie das Netzkabel nicht in der Nähe der Anschlusskabel und der Antenne. Das Netzkabel kann sonst Rauschen oder Bildstörungen verursachen.
• Benutzerdefinierte Einstellungen, wie beispielsweise gespeicherte Sender und Klangeinstellungen, können in den folgenden Fällen innerhalb weniger Tage gelöscht werden:
  – Das Netzkabel wird abgezogen.
  – Die Stromversorgung fällt aus.

Grundbetrieb

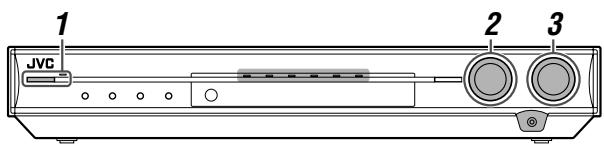

1 JVC 2 3

m8R 1 2 3

Stellen Sie den Wahlschalter auf „AUDIO/TV/VCR/STB“, wenn der Receiver über die Fernbedienung betrieben wird.

L R S.WFR FM TUNED ST AUTO MUTING 87.50 MHz

So schalten Sie die Stromversorgung aus (Bereitschaftsmodus)

Drücken Sie erneut die Taste ⏻/I STANDBY/ON (oder die ⏻/I AUDIO auf der Fernbedienung).

Die Standby-Kontrollleuchte leuchtet rot auf.

HINWEIS

Im Bereitschaftsmodus wird eine geringe Strommenge verbraucht. Wenn Sie die Stromversorgung vollständig ausschalten möchten, müssen Sie das Netzkabel abziehen.

Auswählen der Wiedergabesignalquelle

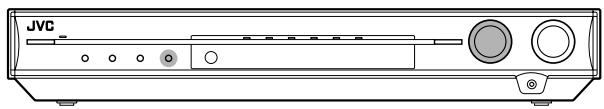

Auf der Frontplatte:

Drehen Sie so lange am SOURCE SELECTOR, bis der von Ihnen gewünschte Signalquellenname auf dem Display angezeigt wird.

Die Kontrollleuchte der ausgewählten Signalquelle leuchtet rot auf.

• Die Signalquelle wechselt durch Drehen am SOURCE SELECTOR wie folgt:

L S.WFR R FM TUNED ST AUTO MUTING 87:50 MHz DVR/DVD (DGT) ↔ VCR (DIGITAL) ↔ VIDEO (DGTL) ↔ TV (DIGITAL) ↔ FM ↔ AM ↔ (Zurück zum Anfang)

DVR/DVD (DGT)*: Wählen Sie den DVD-Recorder oder DVD-Spieler aus.

VCR (DIGITAL)*: Der Videorecorder wird als Signalquelle ausgewählt.

VIDEO (DGTL)*: Wählen Sie die an der Buchsen VIDEO IN hinten am Receiver angeschlossene Komponente aus.

TV (DIGITAL)*: Das Fernsehgerät wird als Signalquelle ausgewählt.

FM: Eine UKW-Sendung wird als Signalquelle ausgewählt.

AM: Eine MW-Sendung wird als Signalquelle ausgewählt.

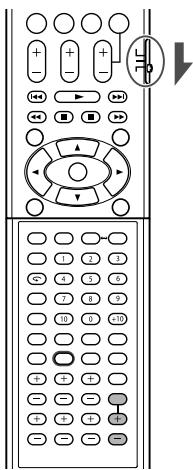

Auf der Fernbedienung:

Drücken Sie eine der Tasten zum Auswählen der Signalquellen.

- Drücken Sie FM/AM für Tunerbetrieb. Jedes Mal, wenn Sie die Taste FM/AM drücken, wechselt das Band zwischen UKW und MW hin und her.

* Auswählen des analogen oder digitalen Eingangsmodus

Wenn Sie eine Komponente mit Hilfe der analogen und der digitalen Anschlussmethode angeschlossen haben (siehe Seiten

7 bis 9), müssen Sie den korrekten Eingangsmodus auswählen.

- Sie können nur den Digitaleingang für Signalquellen auswählen, für die Sie zuvor digitale Eingangsanschlüsse ausgewählt haben. (Siehe „Einstellen der Digitaleingangsanschlüsse (DIGITAL IN)—DIGITAL IN1/2“ auf Seite 19).

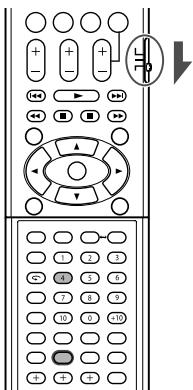

NUR auf der Fernbedienung:

Drücken Sie die Taste SOUND und dann A/D INPUT, um den analogen oder den digitalen Eingangsmodus auszuwählen.

- Wenn Sie die Taste A/D INPUT mehrfach hintereinander drücken, wird abwechselnd der analoge („ANALOGUE“) und digitale Eingangsmodus („DGTL AUTO“) aktiviert.

DGTL AUTO:

Wählen Sie diese Einstellung aus, um den digitalen Eingangsmodus zu aktivieren. Das Receiver erkennt das eingehende Signal automatisch, und die Anzeige für das erkannte Digitalsignal (LPCM, DOLBY D, DTS oder DTS 96/24) schalten sich ein.

ANALOGUE:

Wählen Sie diese Einstellung aus, um den analogen Eingangsmodus zu aktivieren.

Grundeinstellung: ANALOGUE

HINWEIS

Wenn die Taste SOUND gedrückt wurde, können die Zifferntasten zur Klangeinstellung verwendet werden. Wenn Sie die Zifferntasten für die Bedienung Ihrer gewünschten Signalquelle verwenden möchten, betätigen Sie vor dem Betrieb den entsprechenden Signalquellen-Wahlschalter, da die Fernbedienung sonst möglicherweise nicht wie gewünscht funktioniert.

Einstellen der Lautstärke

Um die Lautstärke zu erhöhen, den Regler MASTER VOLUME im Uhrzeigersinn drehen (oder drücken Sie die Taste VOLUME + auf der Fernbedienung).

Um die Lautstärke zu reduzieren, den Regler MASTER VOLUME gegen den Uhrzeigersinn drehen (oder drücken Sie die Taste VOLUME – auf der Fernbedienung).

- Beim Einstellen der Lautstärke wird die Anzeige des Lautstärkepegels kurzzeitig im Display angezeigt.

ACHTUNG:

Verringern Sie die Lautstärke immer auf die Minimaleinstellung, bevor Sie eine Signalquelle wiedergeben. Wenn die Lautstärke zu hoch eingestellt ist, kann durch die plötzlich vorhandene hohe Schallenergie Ihr Hörvermögen dauerhaft geschädigt werden und/oder können die Lautsprecher beschädigt werden.

HINWEIS

Die Lautstärke kann im Bereich von „0“ (Minimum) bis „50“ (Maximum) eingestellt werden.

Verwenden eines Kopfhörers

Sie können über die Kopfhörer nicht nur Stereo-Software sondern auch Mehrkanal-Software genießen. (Beim Abspielen von Mehrkanal-Software wird der Ton auf die Frontkanäle heruntergemischt).

Schließen Sie Kopfhörer an die PHONES-Buchse auf der Frontplatte an, um den HEADPHONE-Modus zu aktivieren.

Die Anzeige HP (Kopfhörer) leuchtet im Display auf.

• Sie können die Surround/DSP-Modi auch über Kopfhörermodus 3D HEADPHONE genießen. Siehe Seiten 30 und 31 bzgl. weiterer Einzelheiten.
• Wenn Sie einen Kopfhörer aus der Buchse PHONES ziehen, wird der HEADPHONE (oder 3D HEADPHONE)-Modus deaktiviert und die Wiedergabe über die Lautsprecher aktiviert.

ACHTUNG:

Vergewissern Sie sich in den folgenden Fällen, dass die Lautstärke abgesenkt ist:

• Sie möchten einen Kopfhörer anschließen oder aufsetzen. Durch hohe Lautstärken können Sie sowohl den Kopfhörer beschädigen als auch Ihr Hörvermögen schädigen.
• Sie möchten die Lautsprecher wieder einschalten. Über die Lautsprecher kann unerwartet eine sehr hohe Lautstärke wiedergegeben werden.

Auswahl der digitalen Decodiermodi

Wenn die folgenden Symptome auftreten, während eine Aufnahme im Dolby Digital- oder DTS-Format bei aktivierter Einstellung „DGTL AUTO“ wiedergegeben wird (siehe Seite 10), führen Sie das nachstehend beschriebene Verfahren durch:

• Zu Beginn erfolgt keine Tonwiedergabe.
• Beim Durchsuchen oder Überspringen von Kapiteln oder Titeln treten Störgeräusche auf.

NUR auf der Fernbedienung:

1 Drücken Sie die Taste SOUND und dann A/D INPUT, um die Einstellung „DGTL AUTO“ auszuwählen.

2 Drücken Sie die Taste DECODE um den „DGTL D.D.“ oder „DGTL DTS“ auszuwählen.

- Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der digitale Decodiermodus wie folgt:

DOLBYD L C R S.WFR LFE LS RS DGTL D.D. DGTL AUTO → DGTL D.D. → DGTL DTS → (Zurück zum Anfang)

• Wählen Sie „DGTL D.D.“ aus, um eine Aufnahme wiederzugeben, die im Dolby Digital-Format codiert ist.
• Wählen Sie „DGTL DTS“ aus, um eine Aufnahme wiederzugeben, die im DTS-Format codiert ist.

HINWEISE

• Wenn Sie die Stromversorgung ausschalten oder eine andere Signalquelle auswählen, werden die Einstellungen „DGTL D.D.“ und „DGTL DTS“ deaktiviert, und der digitale Eingangsmodus wird automatisch auf „DGTL AUTO“ zurückgesetzt.
• Wenn die Taste SOUND gedrückt wurde, können die Zifferntasten zur Klangeinstellung verwendet werden. Wenn Sie die Zifferntasten für die Bedienung Ihrer gewünschten Signalquelle verwenden möchten, betätigen Sie vor dem Betrieb den entsprechenden Signalquellen-Wahlschalter, da die Fernbedienung sonst möglicherweise nicht wie gewünscht funktioniert.

Die folgenden Anzeigen für das Digitalsignalformat im Display zeigen an, welcher Signaltyp im Receiver eingeht.

LPCM: Leuchtet, wenn Lineare PCM-Signale eingespeist werden.

DOLBY D: • Leuchtet, wenn Dolby Digital-Signale eingespeist werden. • Blinkt, wenn „DGTL D.D.“ für eine Aufnahme ausgewählt wird, die nicht im Dolby Digital-Format codiert ist.

DTS: Leuchtet auf, wenn herkömmliche DTS-Signale eingehen. Blinkt, wenn die Einstellung „DGTL DTS“ für Software ausgewählt ist, die nicht in DTS kodiert ist.

DTS 96/24: Leuchtet auf, wenn DTS 96/24-Signale eingehen.

HINWEIS

Wenn die eingehenden Signale mit Hilfe der Funktion „DGTL AUTO“ nicht erkannt werden können, schaltet sich keine Anzeige für Digitalsignale im Display ein.

JVC mBR Stellen Sie den Wahlschalter auf „AUDIO/TV/VCR/STB“, wenn der Receiver über die Fernbedienung betrieben wird.

Einstellen der Subwoofer-Audioposition

Wenn der Subwoofer für Stereoklang verstärkt ist, um das Klangergebnis von Multikanalsignalen zu verbessern, wählen Sie die Subwoofer-Audioposition entsprechend aus. Wenn Sie Stereoklang wählen, wird der Subwoofer-Ausgangspegel automatisch um den ausgewählten Wert verringert.

Die Anzeige AUDIO P. leuchtet auf, wenn diese Funktion aktiviert ist.

- Sobald eine Einstellung vorgenommen wurde, wird sie für jede Signalquelle gespeichert.

NUR auf der Fernbedienung:

Drücken Sie die Taste SOUND und dann mehrfach auf A.POSITION.

- Mit jedem Tastendruck auf A.POSITION verändert sich der Subwoofer-Audiopositionspegel wie folgt:

Anzeige AUDIO P.

L R S.WFR AUDIO P. AUDIO P -2 → -2 → -4 → -6 OFF (Deaktivierung)

Je kleiner die Zahl, desto mehr erhöht sich automatisch der Pegel, wenn in Stereo gehört wird.

- Wenn keine Einstellungen vorgenommen werden müssen, wählen Sie „OFF“ (Grundeinstellung) aus.

HINWEISE

- Der maximale Ausgangspegel des Subwoofers beträgt –10 dB. Bsp.: Wenn der Ausgangspegel des Subwoofers auf „–8 (dB)“ und die Subwoofer-Audioposition auf „–4 (dB)“ eingestellt wird, beträgt der Ausgangspegel bei Stereo-Wiedergabe –10 dB.

Einstellungen des Subwooferpegels sind auf Seite 21 beschrieben.

• Diese Funktion ist nicht verfügbar, wenn der Modus Surround/DSP aktiviert ist.
• Wenn die Taste SOUND gedrückt wurde, können die Zifferntasten zur Klangeinstellung verwendet werden. Wenn Sie die Zifferntasten für die Bedienung Ihrer gewünschten Signalquelle verwenden möchten, betätigen Sie vor dem Betrieb den entsprechenden Signalquellen-Wahlschalter, da die Fernbedienung sonst möglicherweise nicht wie gewünscht funktioniert.

Aktivieren des TV Direct-Modus

TV Direct ermöglicht es Ihnen, diesen Receiver als AV-Wahlschalter zu verwenden, wenn der Receiver ausgeschaltet ist.

Wenn der TV Direct-Modus aktiviert ist, werden die Video- und Audiosignale von Videokomponenten, z. B. einem DVD-Spieler, über dieses Gerät an das Fernsehgerät übertragen. In diesem Fall können Sie die Videokomponenten und das Fernsehgerät so verwenden, als wären sie direkt miteinander verbunden.

- Diese Funktion kann für die folgenden Signalquellen angewendet werden—DVR/DVD, VCR und VIDEO.

Führen Sie das nachstehende Verfahren aus, um den TV Direct-Modus zu aktivieren (oder zu deaktivieren):

1 Drücken Sie die Taste TV DIRECT.

Alle Anzeigen werden ausgeblendet und dann leuchtet die Kontrollleuchte der ausgewählten Signalquelle grün auf.

2 Schalten Sie die Videokomponente und das Fernsehgerät ein.

3 Wählen Sie die Zielvideokomponente aus.

Auf der Frontplatte:

Drehen Sie den SOURCE SELECTOR, bis eine der Signalquellen-Kontrollleuchten—DVR/DVD, VCR oder VIDEO—grün aufleuchtet.

Auf der Fernbedienung:

Drücken Sie eine der Tasten zum Auswählen der Signalquellen—DVR/DVD, VCR oder VIDEO.

Die Kontrollleuchte der ausgewählten Signalquelle leuchtet grün auf.

Wenn Sie TV Direct deaktivieren und den Receiver ausschalten möchten, drücken Sie die Taste Ⓐ/I STANDBY/ON auf der Frontplatte (oder Ⓐ/I AUDIO auf der Fernbedienung).

Der Receiver wird ausgeschaltet und die Standby-Kontrollleuchte leuchtet auf.

Wenn Sie TV Direct deaktivieren und den Receiver einschalten möchten, drücken Sie wieder auf TV DIRECT.

Der Receiver wird eingeschaltet und die Kontrollleuchte der ausgewählten Signalquelle leuchtet rot auf.

HINWEISE

• Wenn der TV Direct-Modus aktiviert ist, können die Klangeffekte nicht wiedergegeben werden, die dieses Receiver erzeugen kann. Auch die an dieses Receiver angeschlossenen Lautsprecher können nicht verwendet werden.
• Sie können die T-V LINK-Funktion zwischen Fernsehgerät und Videorecorder verwenden, solange der TV Direct-Modus aktiviert ist. (Weitere Einzelheiten zu den T-V LINK-Funktionen entnehmen Sie bitte den Bedienungsanleitungen für Fernsehgerät und Videorecorder).

Vorübergehendes Stummschalten

NUR auf der Fernbedienung:

Drücken Sie die Taste MUTING, um den Klang über alle angeschlossenen Lautsprecher und Kopfhörer abzustellen.

„MUTING“ wird im Display angezeigt, und die Wiedergabe wird ausgeschaltet.

MUTING

Wenn Sie die Lautstärke wiederherstellen möchten, drücken Sie erneut die Taste MUTING.

- Wenn Sie die Taste VOLUME +/- (oder drehen Sie regler MASTER VOLUME auf der Frontplatte) drücken, wird die Lautstärke ebenfalls wiederhergestellt.

Ändern der Helligkeit des Displays

Das Display kann gedimmt werden—Dimmer.

NUR auf der Fernbedienung:

Drücken Sie die Taste DIMMER mehrfach hintereinander.

- Jeder Druck auf diese Taste ändert die Displayhelligkeit wie folgt:

DIMMER 1: Dimmt das Display geringfügig.

DIMMER 2: Dimmt das Display stärker als DIMMER 1.

DIMMER 3: Schaltet das Display aus. (Diese Funktion ist während des Betriebs des Receivers deaktiviert ^* ).

DIMMER OFF: Deaktiviert den Dimmer (normales Display).

* Außer beim Aktivieren oder Deaktivieren von TV Direct.

Ausschalten der Stromversorgung mit Hilfe der Einschlafschaltuhr

Sie können einschlafen, während Sie Musik hören —Einschlafschaltuhr.

NUR auf der Fernbedienung:

Drücken Sie die Taste SLEEP mehrfach hintereinander.

- Mit jedem Tastendruck ändert sich die Zeitspanne bis zum Ausschalten um 10 Minuten. Die Anzeige SLEEP leuchtet im Display auf.

Anzeige SLEEP SLEEP L R S.WFR SLEEP 10 10 → 20 → 30 → 40 → 50 → 60 ↑ OFF (Deaktivierung) ← 90 ← 80 ← 70 ↓

Der Ausschaltzeitpunkt ist erreicht:

Das Receiver schaltet sich automatisch aus.

So prüfen oder ändern Sie die Restzeit bis zum Ausschalten: Drücken Sie die Taste SLEEP einmal.

Die Restzeit bis zum Ausschalten wird (in Minuten) angezeigt.

- Wenn Sie die Zeit bis zum Ausschalten ändern möchten, drücken Sie die Taste SLEEP mehrfach hintereinander.

So deaktivieren Sie die Einschlafschaltuhr:

Drücken Sie die Taste SLEEP mehrfach hintereinander, bis „SLEEP OFF“ im Display angezeigt wird. (Die Anzeige SLEEP erlischt).

• Die Einschlafschaltuhr wird auch deaktiviert, wenn:

– Sie den Receiver ausschalten oder

– TV Direct aktiviert ist.

Grundeinstellungen für die automatische Speicherung

Dieses Receiver speichert die Klangeinstellungen für jede Signalquelle:

• Wenn Sie die Stromversorgung ausschalten,
• Wenn Sie die Signalquelle wechseln, und
• Wenn Sie den analogen/digitalen Eingangsmodus wechseln (siehe Seite 10).

Wenn Sie die Signalquelle ändern, werden die gespeicherten Einstellungen für die neu ausgewählte Signalquelle automatisch abgerufen.

Für jede Signalquelle können die folgenden Einstellungen gespeichert werden:

• Analoger/digitaler Eingangsmodus (siehe Seite 10)
  • Lautsprecher-Ausgangspegel (siehe Seite 21)
• Subwoofer-Audioposition (siehe Seite 12)
• Subwoofer-Klangphase (siehe Seite 22)
  • Digitaler Frequenzgangausgleich (siehe Seite 22)
  • Bassverstärkungseinstellung (siehe Seite 22)
• Eingangsdämpfermodus (siehe Seite 22)
• Wahl von Surround-/DSP-Modus (siehe Seiten 32 und 33)

HINWEIS

Wenn das UKW- oder MW-Frequenzband als Signalquelle aktiviert ist, können Sie für jedes Frequenzband unterschiedliche Einstellungen zuweisen.

Signal- und Lautsprecheranzeigen im Display

Signalanzeigen L C R S. WFR LFE LS SB RS EQ C.TONE VIRTUAL SB AUDIO P. LPCM L C R PL II 96/24 S. WFR LFE DSP SB LS SB RS AUTO SR L C R S. WFR LFE LS SB RS

Es gibt folgende Signalanzeigen:

L: • Der Digitaleingang ist aktiviert: Leuchtet, wenn ein Signal für den linken Kanal eingeht.

- Der Analogeingang ist aktiviert: Leuchtet immer.

R: • Der Digitaleingang ist aktiviert: Leuchtet, wenn ein Signal für den rechten Kanal eingeht.

- Der Analogeingang ist aktiviert: Leuchtet immer.

C: Leuchtet, wenn ein Signal für den Mittenkanal eingeht.

LS*: Leuchtet, wenn ein Signal für den linken Surround Kanal eingeht.

RS*: Leuchtet, wenn ein Signal für den rechten Surround Kanal eingeht.

SB: Leuchtet, wenn ein Signal für den hinteren Surround-Kanals eingeht.

LFE: Leuchtet, wenn ein Signal für den LFE-Kanal eingeht.

* Wenn monaurale Surround-Signale eingehen, leuchtet nur „S“ auf.

Für die Lautsprecheranzeigen gilt Folgendes:

• Die Subwoofer-Anzeige (S.WFR) leuchtet auf, wenn die Einstellung „SUBWOOFER“ auf „SUBWFR :YES“ gestellt ist. Weitere Einzelheiten finden Sie auf Seite 16.
• Die andere Lautsprecheranzeige leuchtet nur auf, wenn der zugehörige Lautsprecher auf „SML (Klein)“ oder „LRG (Groß)“ eingestellt ist und wenn dies für die aktuelle Wiedergabe nötig ist.

Grundeinstellungen

Um in den Surround-/DSP-Modi den bestmöglichen Klangeffekt zu erzielen (siehe Seiten 29 bis 33), müssen die Lautsprecher- und Subwooferwerte entsprechend eingestellt werden, sobald alle Verbindungen korrekt angeschlossen sind. Auf den Seiten 14 bis 19 wird erläutert, wie Sie die Lautsprecher und andere Teile der Grundausstattung des Receivers einstellen.

So stellen Sie die Lautsprecher-informationen automatisch ein—Smart Surround Setup

Der Abstand zwischen Hörposition und Lautsprechern ist ein wichtiger Faktor, wenn in den Surround-/DSP-Modi der bestmögliche Klangeffekt erzielt werden soll.

Wenn Sie dafür die Funktion „Smart Surround Setup“ verwenden, werden die folgenden Einstellungen automatisch kalkuliert, indem Sie einfach nur in die Hände klappen.

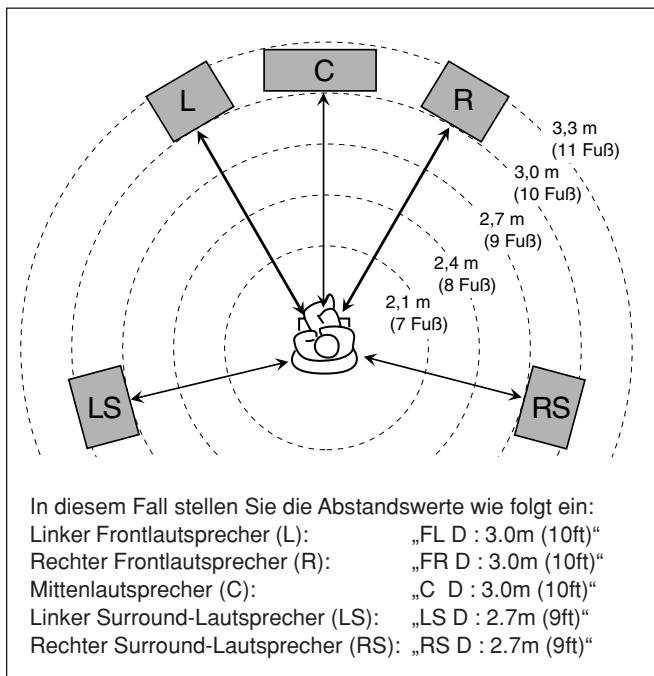

• Lautsprecherabstand (mit Bezug auf den Lautsprecher mit dem geringsten Abstand)
  • Lautsprecher-Ausgangspegel

HINWEISE

• Ziehen Sie die Netzkabel von allen Komponenten ab, die an den Receiver und Subwoofer angeschlossen sind und u. U. Rauschen verursachen, um die Lautsprecherinformationen effektiv mit Smart Surround Setup einzustellen.
• Bevor Sie mit dem Smart Surround Setup beginnen, stellen Sie die Lautsprecherinformationen (SML, LRG oder NO) gemäß Ihrer Lautsprecher, außer dem Subwoofer, richtig ein (siehe Seite 16).
• Wird die Einstellung über Smart Surround Setup vorgenommen, wird die Einstellung des Lautsprecherabstands und des Ausgangspegels, die Sie zuvor eingegeben haben, deaktiviert.
• Wenn Sie das Display ausgeschaltet haben, müssen Sie „Dimmer“ deaktivieren (siehe Seite 13); andernfalls können sie während des Modus Smart Surround Setup die Informationen auf dem Display nicht sehen.
• Smart Surround Setup kann nur dann ordnungsgemäß funktionieren, wenn der Klang nicht durch Sie selbst oder andere Objekte blockiert wird.
• Wenn Sie Veränderungen an den Lautsprechern vornehmen, müssen Sie die folgenden Schritte erneut durchführen.

NUR auf der Fernbedienung:

Stellen Sie den Wahlschalter auf „AUDIO/TV/VCR/STB“, wenn der Receiver über die Fernbedienung betrieben wird.

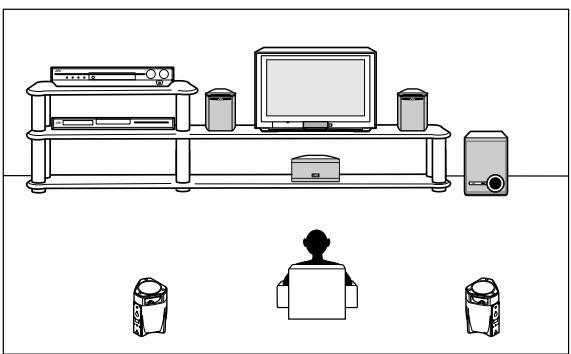

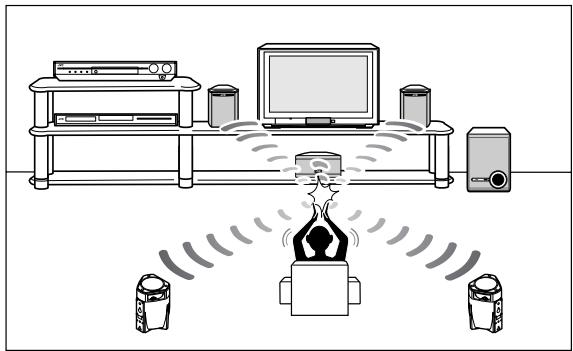

1 Begeben Sie sich zu der Stelle, an der Sie zuhören.

- Stellen Sie sicher, dass die Lautsprecherkabel fest angeschlossen sind.

2 Halten Sie die Taste SMART SURROUND SETUP gedrückt, bis „SETTING UP“ im Display blinkt.

3 Wenn „SETTING UP“ nicht mehr blinkt, aber weiterhin im Display angezeigt wird, klatschen Sie einmal über Ihrem Kopf in die Hände.

Der Receiver beginnt mit der Erkennung des Klangpegels aller Lautsprecher (außer des Subwoofers).

Wird Ihr Klappgeräusch erfolgreich erkannt, erscheint „SUCCESSFUL“ im Display und die eingestellten Werte werden wie folgt angezeigt:

Bsp.:

Der Receiver schaltet sich dann wieder auf Normalbetrieb.

*1 Standardkanal (der Lautsprecher mit geringstem Abstand). Diese Lautsprecherposition ist jetzt die Referenzposition („0m/ft“) und der Abstand der anderen Lautsprecher wird im Verhältnis zu dieser Referenzposition angezeigt.

*2 L: Linker Frontlautsprecher R: Rechter Frontlautsprecher C: Mittenlautsprecher LS: Linker Surround-Lautsprecher RS: Rechter Surround-Lautsprecher
*3 Abstandsdifferenz aller Lautsprecherpositionen (in Metern oder Fuß).
*4 Ausgangspegel des jeweiligen Lautsprechers (-6 bis +6).

Wenn Ihr Klappgeräusch nicht erfolgreich erkannt wird, nachdem eine der folgenden Nachrichten auf dem Display erscheint wird wieder „SETTING UP“ angezeigt.

SILENT:

• Der Receiver empfängt nur Klangsignale aus dem rechten und linken Frontlautsprecher.
• Der Receiver empfängt keine Klangsignale aus den Frontlautsprechern und empfängt Klangsignale aus mindestens einem der restlichen Lautsprecher.

SILENT-ALL: Der Receiver empfängt aus allen Lautsprechern 15 Sekunden lang keinerlei Klangsignale.

FAILED: Der Receiver empfängt keine Klangsignale aus dem rechten oder dem linken Frontlautsprecher.

In diesem Fall wiederholen Sie den Vorgang von Schritt 3 ab.

In den folgenden Fällen müssen Sie die Lautsprecher manuell einstellen.

- Wenn der Receiver zweimal hintereinander Klangsignale nur als „SILENT“ erkennen kann.

Die Einstellung ist beendet. (Der Abstand und der Ausgangspegel des Lautsprechers, von dem keine Klangsignale empfangen wurden, werden auf „+9.0m (+30ft)“ eingestellt). Der Receiver deaktiviert die Funktion Smart Surround Setup.

- Wenn der Receiver drei Mal hintereinander keine Klangsignale erkennen kann.

Auf dem Display wird zunächst „MANUAL“ angezeigt. Der Receiver deaktiviert die Funktion Smart Surround Setup.

Drücken Sie zum Deaktivieren von Smart Surround Setup die Taste SMART SURROUND SETUP, während auf dem Display „SETTING UP“ blinkt.

- Nachdem „SETTING UP“ aufgehört hat zu blinken können keine anderen Funktionen ausgeführt werden. Beenden Sie Smart Surround Setup.

Um die von Smart Surround Setup vorgenommenen Einstellungen zu überprüfen, drücken Sie auf SMART SURROUND SETUP, während sich der Receiver im Normalbetrieb befindet.

Die eingestellten Werte werden nacheinander angezeigt (siehe Seite 14).

- Wenn Sie Lautsprecherabstand und/oder Ausgangspegel nach der Verwendung von Smart Surround Setup manuell eingestellt haben, wird „MANUAL“ angezeigt.

- Wenn Sie Smart Surround Setup nicht verwendet haben, wird „NO S.S.S.“ angezeigt.

HINWEISE

- In den folgenden Fällen werden anstelle der über Smart Surround Setup eingestellten Werte für den Lautsprecherabstand und den Ausgangspegel die manuell eingestellten Werte verwendet:

– Wenn Sie einen der Werte für den Lautsprecherabstand ändern (siehe Seite 17).

– Wenn Sie einen der Werte für den Ausgangspegel ändern (siehe Seite 21).

- Wenn Sie die Lautsprechergrößen entweder von „NO“ zu „SML“ oder „LRG“ oder von „SML“ oder „LRG“ zu „NO“ ändern (siehe Seite 16).

- Informationen zum manuellen Einstellen des Lautsprecherabstandes und des Ausgangspegels finden Sie auf Seite 17 und 21.

- Klatschen Sie nicht zu stark in die Hände, damit Ihre Hände nicht verletzt werden.

Grundeinstellungen

Sie können die folgenden Parameter einstellen. Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

- Parameter ohne Angabe des aktuell eingestellten Werts können nicht ausgewählt werden.

Parameter	Vorgehensweise
SUBWOOFER	Subwoofer registrieren. (16)
FRONT SPK	Größe der Frontlautsprecher registrieren. (16)
CENTER SPK	Größe des Mittellautsprechers registrieren. (16)
SURRND SPK	Größe der Surround-Lautsprecher registrieren. (16)
DIST UNIT	Maßeinheit für Lautsprecherabstand auswählen. (17)
FRNT L DIST*	Abstand zwischen linkem Frontlautsprecher und Hörposition registrieren. (17)
FRNT R DIST*	Abstand zwischen rechtem Frontlautsprecher und Hörposition registrieren. (17)
CENTER DIST*	Abstand zwischen Mittenlautsprecher und Hörposition registrieren. (17)
SURR L DIST*	Abstand zwischen linkem Surround-Lautsprecher und Hörposition registrieren. (17)
SURR R DIST*	Abstand zwischen rechtem Surround-Lautsprecher und Hörposition registrieren. (17)
SUBWFR OUT	Töne auswählen, die durch den Subwoofer ausgegeben werden sollen. (17)
VIRTUAL SB	Virtuellen hinteren Surround-Lautsprecher einstellen. (18)
DUAL MONO	Dual Mono-Tonkanal auswählen. (18)
CROSS OVER	Übergangsfrequenz für Subwoofer auswählen. (17)
LFE ATT	Dämpft die Bassfrequenztöne (LFE). (17)
MIDNIGHT M.	Überzeugendes Klangerlebnis bei Nacht erzielen. (18)
DIGITAL IN1	Komponente auswählen, die an digitalen Koaxialanschluss angeschlossen ist. (19)
DIGITAL IN2	Komponenten auswählen, die an digitale optische Anschlüsse angeschlossen sind. (19)
AUTO SURRND	Auto Surround-Modus auswählen. (19)
AUTO MODE	Auto-Funktion auswählen. (19)

* Wenn Sie Smart Surround Setup auf Seite 14 verwendet haben, müssen diese Einstellungen nicht mehr vorgenommen werden.

Vorgehensweise

NUR auf der Frontplatte:

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 1.

Bsp.: Einstellen des Anschlusses DIGITAL IN 1.

1 Drücken Sie die Taste SETTING.

Die Einstellungen können jetzt mit dem MULTI JOG vorgenommen werden.

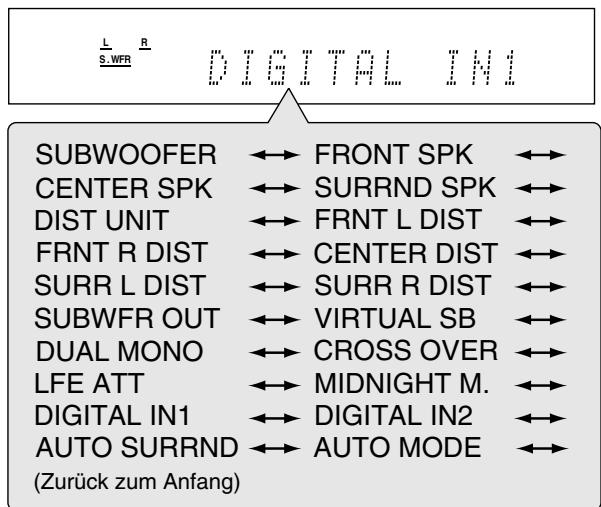

2 Drehen Sie am MULTI JOG, bis der von Ihnen gewünschte Parameter im Display angezeigt wird.

- Durch Drehen am MULTI JOG werden die Einstellparameter wie folgt angezeigt:

L R S.WFR DIGITAL IN1 SUBWOOFER ↔ FRONT SPK ↔ CENTER SPK ↔ SURREND SPK ↔ DIST UNIT ↔ FRNT L DIST ↔ FRNT R DIST ↔ CENTER DIST ↔ SURR L DIST ↔ SURRE R DIST ↔ SUBWFR OUT ↔ VIRTUAL SB ↔ DUAL MONO ↔ CROSS OVER ↔ LFE ATT ↔ MIDNIGHT M. ↔ DIGITAL IN1 ↔ DIGITAL IN2 ↔ AUTO SURRND ↔ AUTO MODE ↔ (Zurück zum Anfang)

3 Drücken Sie die Taste SET.

Der aktuell eingestellte Wert des ausgewählten Parameters wird angezeigt.

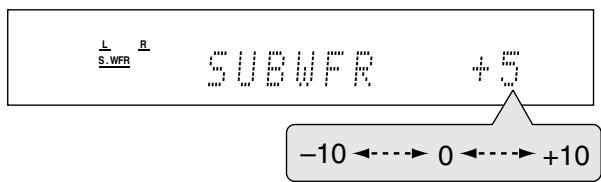

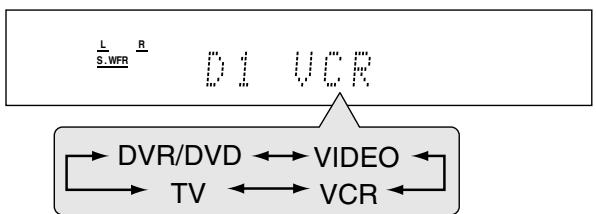

4 Drehen Sie am MULTI JOG, um den gewünschten Wert einzustellen.

Ihre Einstellung wird gespeichert.

5 Drücken Sie die Taste SET.

6 Wiederholen Sie die Schritte 2 bis 5, um ggf. andere Parameter einzustellen.

Einstellen der Lautsprecher

Eingeben von Subwoofer-Informationen —SUBWOOFER

Der Receiver erkennt jedesmal beim Einschalten die Subwoofer-Verbindung und stellt die Werte für den Subwoofer automatisch neu ein.

Wenn Sie die Einstellungen manuell verändern möchten, wählen Sie eine der folgenden Möglichkeiten.

SUBWFR : YES Wählen Sie diese Option, wenn ein Subwoofer angeschlossen ist.Die Subwoofer-Anzeige (S.WFR) leuchtet im Display auf. Sie können den Ausgangspegel des Subwoofers einstellen (siehe Seite 21).

SUBWFR : NO

Wählen Sie diese Einstellung, wenn kein Subwoofer angeschlossen ist.Wählen Sie diese Einstellung, um die Frontlautsprechergröße auf „LRG“ einzustellen (siehe unten).

HINWEIS

Sie müssen die Einstellung bei jedem Einschalten des Receivers ändern, wenn Sie die automatisch eingestellte Subwooferinformation ändern wollen.

Einstellen der Lautsprechergröße—FRONT SPK (Frontlautsprecher), CENTER SPK (Mittenlautsprecher), SURRND SPK (Surroundlautsprecher)

Geben Sie die Größe aller angeschlossenen Lautsprecher ein.

LRG (Groß)	Auswählen, wenn die Größe des Lautsprecherkonus größer als 12 cm ist.
SML (Klein)	Auswählen, wenn die Größe des Lautsprecherkonus kleiner als 12 cm ist.
NO	Wählen Sie diese Einstellung aus, wenn kein Lautsprecher angeschlossen ist. (Diese Auswahl ist für die Frontlautsprecher nicht möglich).

Grundeinstellung: SML für alle Lautsprecher\*

* Wenn Sie „SUBWOOFER“ auf „SUBWFR : NO“ eingestellt haben die Größe der Frontlautsprecher wird auf „LRG“ eingestellt (und Sie können „SML“ nicht auswählen).

HINWEISE

• Wenn Sie als Größe für die Frontlautsprecher die Einstellung „SML (Klein)“ ausgewählt haben, können Sie für die Größe des Mittenlautsprechers und der Surround Lautsprecher nicht „LRG (Groß)“ auswählen.
• Wenn Sie die Center- und/oder Surroundlautsprechergröße entweder von „NO“ auf „SML“ oder „LRG“ oder von „SML“ oder „LRG“ auf „NO“ umstellen wollen, werden die Entfernungs- und Ausgabewerte, die von Smart Surround Setup eingestellt wurden, unwirksam.

Einstellen des Lautsprecherabstands

Der Abstand zwischen Hörposition und Lautsprechern ist ein wichtiger Faktor, wenn über die Surround-/DSP-Modi der bestmögliche Klangeffekt erzielt werden soll. Der Receiver bezieht sich auf den eingestellten Lautsprecherabstand, um automatisch die Verzögerungszeit des Klangs für jeden Lautsprecher zu berechnen, so dass die Klangsignale aus allen Lautsprechern gleichzeitig an der Hörposition ankommen.

- Wenn Sie Smart Surround Setup auf Seite 14 verwendet haben, müssen diese Einstellungen nicht vorgenommen werden.

■ Maßeinheit—DIST UNIT

Wählen Sie die Maßeinheit aus, die verwendet werden soll.

UNIT :meter	Mit dieser Einheit legen Sie den Abstand in Metern fest.
UNIT : feet	Mit dieser Einheit legen Sie den Abstand in Fuß fest.

Grundeinstellung: UNIT :meter

■ Lautsprecherabstand—

FRNT L DIST (für Linker Frontlautsprecher), FRNT R DIST (für Rechter Frontlautsprecher), CENTER DIST (für Mittenlautsprecher), SURR L DIST (für Linker Surround-Lautsprecher), SURR R DIST (für Rechter Surround-Lautsprecher)

Einstellbarer Bereich: 0,3 m bis 9,0 m in 0,3 m-Intervallen (1 Fuß bis 30 Fuß in 1 Fuß-Intervallen)

Grundeinstellung: 3,0 m (10 Fuß) für alle Lautsprecher

HINWEISE

• Für den Lautsprecher, „NO“ ausgewählt haben, können Sie den Lautsprecherabstand nicht einstellen.
• Wenn Sie den Lautsprecherabstand verändern, werden die von Smart Surround Setup eingestellten Werte für Abstand und Ausgangspegel mit den manuell eingestellten überschrieben.

Einstellen des Bassklangs

Einstellen der Subwoofer-Ausgangssignale —SUBWFR OUT

Sie können den Signaltyp auswählen, der über den Subwoofer ausgegeben wird. Das heißt, Sie können bestimmen, ob die Basselemente der vorderen Lautsprecher-Kanäle über den Subwoofer, ohne Berücksichtigung der Größeneinstellungen (entweder „SML“ oder „LRG“) der vorderen Lautsprecher, ausgegeben werden oder nicht.

SW: LFE	Wählen Sie diese Einstellung, damit nur die LFE-Signale ausgestrahlt werden (beim Abspielen von Dolby Digital- und DTS-Software) bzw. nur die Basselemente der „SML (Klein)“ Frontlautsprechern (beim Abspielen von anderen als der genannten Signalquellen).
SW:LFE+MAIN	Wählen Sie diese Einstellung, damit immer die Basselemente der Frontlautsprecherkanäle (MAIN) ausgestrahlt werden. Beim Abspielen von Dolby Digital- und DTS-Software werden sowohl die Basselemente als auch die LFE-Signale ausgestrahlt.

Grundeinstellung: SW: LFE

HINWEIS

Wenn Sie „SUBWOOFER“ auf „SUBWFR : NO“ eingestellt haben (siehe Seite 16), diese Funktion ist nicht verfügbar.

Einstellen der Übergangsfrequenz—CROSS OVER

Kleine Lautsprecher sind nicht in der Lage, Baßfrequenzen effizient zu reproduzieren. Wenn Sie einen kleinen Lautsprecher im System verwenden, leitet das Gerät die Baßfrequenzen, die für den kleinen Lautsprecher vorgesehen sind, automatisch an die großen Lautsprecher um.

Legen Sie die Übergangsfrequenz nach der Größe des angeschlossenen kleinen Lautsprechers fest.

- Wenn Sie für alle Lautsprecher (siehe Seite 16) die Einstellung „LRG (Groß)“ ausgewählt haben, kann diese Funktion nicht aktiviert werden („CROSS: OFF“ wird angezeigt).

CROSS: 80Hz	Wählen Sie diese Frequenz aus, wenn der Durchmesser des in diesen Lautsprecher integrierten Basschassis etwa 12 cm beträgt.
CROSS:100Hz	Wählen Sie diese Frequenz aus, wenn der Durchmesser des in diesen Lautsprecher integrierten Basschassis etwa 10 cm beträgt.
CROSS:120Hz	Wählen Sie diese Frequenz aus, wenn der Durchmesser des in diesen Lautsprecher integrierten Basschassis etwa 8 cm beträgt.
CROSS:150Hz	Wählen Sie diese Frequenz aus, wenn der Durchmesser des in diesen Lautsprecher integrierten Basschassis etwa 6 cm beträgt.
CROSS:200Hz	Wählen Sie diese Frequenz aus, wenn der Durchmesser des in diesen Lautsprecher integrierten Basschassis unter 5 cm liegt.

Grundeinstellung: CROSS:150Hz

HINWEIS

Die Übergangsfrequenz gilt nicht für die Modi HEADPHONE und 3D HEADPHONE.

Einstellen der Dämpfung des Baßfrequenzeffekts —LFE ATT

Wenn die Bassklänge bei der Wiedergabe einer Aufnahme im Dolby Digital- oder DTS-Format verzerrt sind, können Sie den LFE-Pegel so einstellen, dass die Verzerrung aufgehoben wird.

- Diese Funktion wird nur dann angewendet, wenn LFE-Signale eingespeist werden.

LFE : 0dB	Dies ist die Normaleinstellung.
LFE : -10dB	Wählen Sie diese Einstellung aus, wenn Bassklänge verzerrt wiedergegeben werden.

Grundeinstellung: LFE : 0dB

Einstellen des virtuellen hinteren Surround-Lautsprecher—VIRTUAL SB

Sie können bei der Wiedergabe von Dolby Digital Surround EX-Software oder DTS-ES-Software das Klangerlebnis über den hinteren Surround-Kanal auch ohne hinteren Surround-Lautsprecher genießen—Virtual Surround Back. Durch diese Funktion entsteht ein fantastischer Surround-Effekt von hinten, so als ob Sie den hinteren Surround-Lautsprecher angeschlossen hätten. Wählen Sie „V SB : ON“ beim Aktivieren von Virtual Surround Back.

V SB : OFF	Wählen Sie diese Einstellung, um die Funktion Virtual Surround Back zu deaktivieren.
V SB : ON	Bei der Wiedergabe von Dolby Digital Surround EX-Software oder DTS-ES-Software leuchtet die Anzeige VIRTUAL SB (hinterer Surround) auf.

Grundeinstellung: V SB : OFF

HINWEISE

• Wenn „SURRND SPK“ auf „NO“ (siehe Seite 16) eingestellt wurde, ist diese Funktion nicht verfügbar.
• Bei der Wiedergabe von DTS-ES Matrix-Software mit DTS 96/24 kann DTS 96/24 nicht mit der Funktion Virtual Surround Back verarbeitet werden. Für die erfolgreiche Verarbeitung muss Virtual Surround Back deaktiviert werden.
• Virtual Surround Back kann bei bestimmter Software u.U. nicht verwendet werden.

Auswählen von Haupt- oder Subkanal —DUAL MONO

Bei der Wiedergabe von digitaler Software, die im Dual Mono-Modus aufgenommen ist bzw. ausgestrahlt wird (siehe Seite 30), können Sie den gewünschten Wiedergabeklang (-kanal) von einem der beiden eigenständigen monauralen Kanälen auswählen.

D MONO: SUB	Wählen Sie diese Betriebsart, um den Subkanal wiederzugeben (Ch 2).*Die Signalanzeige „R“ leuchtet auf, während dieser Kanal wiedergegeben wird.
D MONO:MAIN	Wählen Sie diese Betriebsart, um den Haupt-Kanal wiederzugeben (Ch 1).*Die Signalanzeige „L“ leuchtet auf, während dieser Kanal wiedergegeben wird.
D MONO: ALL	Wählen Sie diese Betriebsart, um den Haupt- und Unter-Kanal wiederzugeben (Ch 1/Ch 2).*Die Signalanzeige „L“ und „R“ leuchtet auf, während diese Kanäle wiedergegeben werden.

Grundeinstellung: D MONO:MAIN

* Dual-Mono Signale sind von folgenden Lautsprecher—L (linker Frontlautsprecher), R (rechter Frontlautsprecher), und C (Mittenlautsprecher) zu hören-abhängig von aktuellen Surround-Einstellung.

Dual Mono Einstellung	Ohne Surround		Bei aktiviertem Surround
			Einstellung für den Mittellautsprecher
			SML/LRG			NO
	L	R	L	C	R	L	R
SUB	Ch 2	Ch 2	—	Ch 2	—	Ch 2	Ch 2
MAIN	Ch 1	Ch 1	—	Ch 1	—	Ch 1	Ch 1
ALL	Ch 1	Ch 2	—	Ch 1+Ch 2	—	Ch 1+Ch 2	Ch 1+Ch 2

HINWEIS

Das Dual Mono-Format ist nicht mit dem zweisprachigen Sendeformat von Fernsehprogrammen identisch. Diese Einstellung hat also keine Auswirkungen auf die Wiedergabe von zweisprachigen Sendungen.

Verwenden des Mitternachtsmodus —MIDNIGHT M.

Wenn Sie den Mitternachtsmodus verwenden, können Sie auch nachts ein überzeugendes Klangerlebnis genießen.

NIGHT :OFF	Wählen Sie diese Einstellung aus, wenn Sie den vollen Dynamikbereich wiedergeben möchten (ohne Effekte).
NIGHT : 1	Wählen Sie diese Einstellung aus, wenn Sie den Dynamikbereich geringfügig komprimieren möchten.
NIGHT : 2	Wählen Sie diese Einstellung aus, wenn Sie den Dynamikbereich stark komprimieren möchten (diese Einstellung ist praktisch, wenn Sie spät in der Nacht Musik hören möchten).

Grundeinstellung: NIGHT :OFF

Auf der Fernbedienung:

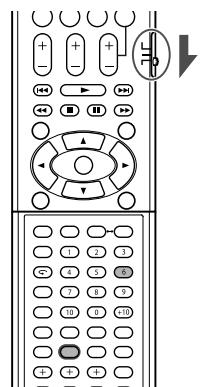

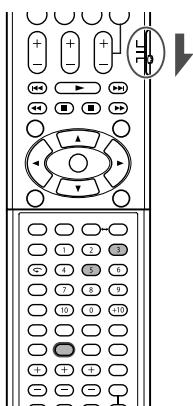

Drücken Sie die Taste SOUND und dann MIDNIGHT mehrfach hintereinander, um eine der obenstehenden Möglichkeiten auszuwählen.

HINWEIS

Wenn die Taste SOUND gedrückt wurde, können die Zifferntasten zur Klangeinstellung verwendet werden. Wenn Sie die Zifferntasten für die Bedienung Ihrer gewünschten Signalquelle verwenden möchten, betätigen Sie vor dem Betrieb den entsprechenden Signalquellen-Wahlscha Fernbedienung sonst möglicherweise nic funktioniert.

Wenn Sie die digitalen Eingänge verwenden, geben Sie ein, welche Komponente an welchen Eingang—DIGITAL IN1/2 (siehe Seite 9) angeschlossen ist, so daß der richtige Name der Signalquelle angezeigt wird, wenn Sie die digitale Signalquelle auswählen.

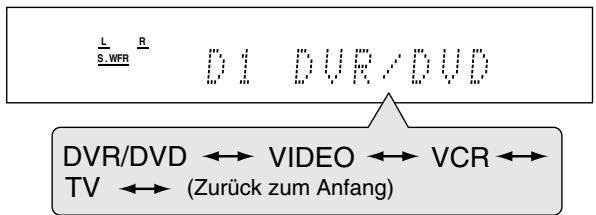

Zum Anschluss DIGITAL IN 1(DVR/DVD):

L S.WFR R D1 DVR/DVD DVR/DVD ↔ VIDEO ↔ VCR ↔ TV ↔ (Zurück zum Anfang)

Zum Anschluss DIGITAL IN 2(VIDEO):

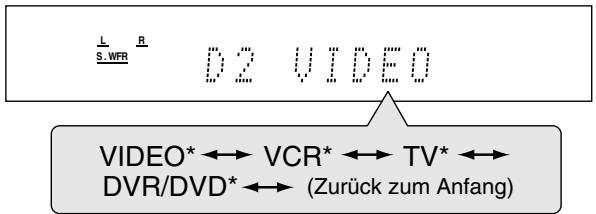

L S.WFR B D2 VIDEO VIDEO* ↔ VCR* ↔ TV* ↔ DVR/DVD* ↔ (Zurück zum Anfang)

* Der für „DIGITAL IN1“ ausgewählte wird übersprungen.

DVR/DVD Für DVD-Spieler (oder DVD-Recorder).

VIDEO	Für die an die Buchsen VIDEO IN hinten am Receiver angeschlossene Komponente.
VCR	Für Videorecorder.
TV	Für Fernsehgerät.

Grundeinstellung: DVR/DVD (für „DIGITAL IN1“)

VIDEO (für „DIGITAL IN2“)

Aktivieren der Auto Surround-Funktion—AUTO SURREND

Die Surround-Wiedergabe wird aktiviert, wenn Sie die entsprechende Signalquelle auswählen (diese Signalquelle ist an einen Digitaleingang angeschlossen).

• Auto-Surround funktioniert auch, wenn der Eingangsmodus von analog auf digital umgestellt wird.
• Weitere Einzelheiten zu den Surround-/DSP-Modi finden Sie auf den Seiten 29 bis 31.

Wählen Sie „AUTO SR: ON“, wenn Auto Surround aktiviert wird.

AUTO SR: ON

Die Anzeige AUTO SR leuchtet im Display auf.

• Wenn mehrkanalige Signale eingespeist werden, wird ein entsprechender Surround-Modus aktiviert.
• Wenn 2-kanal Dolby Digital- oder 2-kanal DTS-Signale und Surround-Signale eingespeist werden, wird „PLII MOVIE“ aktiviert.
• Wenn zweikanalige Dolby Digital- oder zweikanalige DTS-Signale ohne Surround-Signale eingehen, wird die Einstellung „SURRND OFF (Stereo)“ ausgewählt.
• Wenn Lineare PCM-Signale eingespeist werden, wird nichts geändert.

AUTO SR:OFF

Wählen Sie diese Einstellung aus, um die Auto Surround-Funktion zu deaktivieren.

Grundeinstellung: AUTO SR:OFF

HINWEISE

• Diese Funktion kann in den folgenden Fällen nicht verwendet werden:
• Bei der Wiedergabe einer analogen Signalquelle,
• Wenn einer der DSP-Modi ausgewählt wurde (siehe Seite 31) oder einer der festgelegten digitalen Dekodiermodi—„DGTL D.D.“ oder „DGTL DTS“ (siehe Seite 11) und – Während der Verwendung von Kopfhörern.
• Wenn Sie die Taste SURROUND drücken und es ist Auto Surround aktiviert, wird Auto Surround kurzzeitig für die momentan ausgewählte Signalquelle deaktiviert. Die Auto Surround-Einstellung wird in den folgenden Fällen wiederhergestellt:
  – Das Receiver wird aus- und eingeschaltet,
  – Die Signalquelle wird geändert,
• Der Analog-/Digitaleingang wird geändert, und
• Wenn Sie die Einstellung „AUTO SR: ON“ erneut auswählen.

Aktivieren des Auto Function-Modus—AUTO MODE

Die Signalquelle wird beim Einschalten einer Videokomponente automatisch ausgewählt.

- Diese Funktion kann auf Videokomponenten angewendet werden, die über das SCART-Kabel an den Receiver angeschlossen sind—DVR/DVD und VCR.

So funktioniert die Auto-Funktion:

• Wenn eine Videokomponente eingeschaltet wird, wählt der Receiver die Videokomponente als Signalquelle aus (und der Fernseheingang wird automatisch geändert).
• Wenn eine Videokomponente, die gerade als Signalquelle ausgewählt ist, ausgeschaltet wird, wählt der Receiver als Signalquelle wieder die zuvor eingestellte Video-Signalquelle aus—DVR/DVD, VCR oder VIDEO.

MODE: AUTO1	Auto-Funktion wird verwendet, wenn der Receiver eingeschaltet ist oder wenn TV Direct aktiviert ist.
MODE: AUTO2	Auto-Funktion wird verwendet, wenn der Receiver ein- oder ausgeschaltet ist oder wenn TV Direct aktiviert ist. (Wird eine Videokomponente eingeschaltet, während der Receiver ausgeschaltet ist, wird TV Direct aktiviert und der Receiver wählt als Signalquelle die Videokomponente aus).
MODE:MANUAL	Sie müssen die Signalquelle manuell auswählen.

Grundeinstellung: MODE:MANUAL

Wenn „MODE: AUTO1“ oder „MODE: AUTO2“ ausgewählt wird, leuchtet die Anzeige AUTO MODE im Display auf.

HINWEISE

• Wenn Sie VCR als Signalquelle auswählen, funktionieren „MODE: AUTO1“ oder „MODE: AUTO2“ möglicherweise nicht, wenn Sie nur den Videorecorder einschalten. In diesem Fall müssen Sie wahrscheinlich erst die Wiedergabe starten, um die Auto-Funktion zu aktivieren.
• Wenn der Modus Auto Function auf „MODE: AUTO2“ eingestellt ist, ist u. U. TV Direct aktiviert, nachdem die Stromzufuhr nach einem Stromausfall wieder hergestellt wurde.

Klangeinstellungen

Nach dem Einstellen der Grundeinstellungen können Sie Sound-Parameter an Ihre Vorlieben anpassen.

Grundeinstellungen

Sie können die folgenden Parameter einstellen. Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

- Parameter ohne Angabe des aktuell eingestellten Werts können nicht ausgewählt werden.

Parameter	Vorgehensweise
SUBWFR LVL	Einstellen des Subwoofer-Ausgangspegels. (21)
FRONT L LVL*	Einstellen des Ausgangspegel des linken Frontlautsprechers ein. (21)
FRONT R LVL*	Einstellen des Ausgangspegel des rechten Frontlautsprechers ein. (21)
CENTER LVL*	Einstellen des Ausgangspegels des Mittellautsprechers. (21)
SURR L LVL*	Einstellen des Ausgangspegels des linken Surround-Lautsprechers. (21)
SURR R LVL*	Einstellen des Ausgangspegels des rechten Surround-Lautsprechers. (21)
EFFECT	Einstellen des Effektgrads. (21)
PANORAMA	Hinzufügen eines Umgebungsk -langeffekts mit Seitenreflexion. (21)
BASS BOOST	Basspegel verstärken. (22)
INPUT ATT	Eingangspegel der analogen Signalquelle dämpfen. (22)
CENTER TONE	Einstellen des Mittenklangs auf weich oder hart. (21)
D EQ 63Hz	Frequenzgangausgleich bei jedem Band einstellen. (22)
D EQ 250Hz
D EQ 1kHz
D EQ 4kHz
D EQ 16kHz
SBWFR PHASE	Subwoofer-Klangphase auswählen. (22)

* Wenn Sie Smart Surround Setup auf Seite 14 verwendet haben, müssen diese Einstellungen nicht mehr vorgenommen werden.

Sie können auch die Fernbedienung für Klangeinstellungen verwenden, mit Ausnahme der Parameter „PANORAMA“, „INPUT ATT“ und „SBWFR PHASE“.

Vorgehensweise

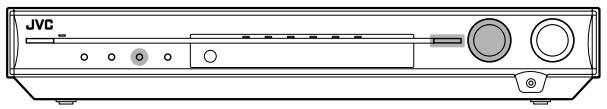

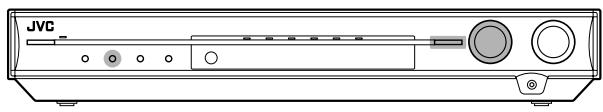

Auf der Frontplatte:

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 1.

Bsp.: Einstellen des Subwoofer-Ausgangspegels.

1 Drücken Sie die Taste ADJUST.

Die Klangeinstellungen können jetzt mit dem MULTI JOG vorgenommen werden.

2 Drehen Sie am MULTI JOG, bis der von Ihnen gewünschte Parameter im Display angezeigt wird.

- Durch Drehen am MULTI JOG werden die Einstellparameter wie folgt angezeigt:

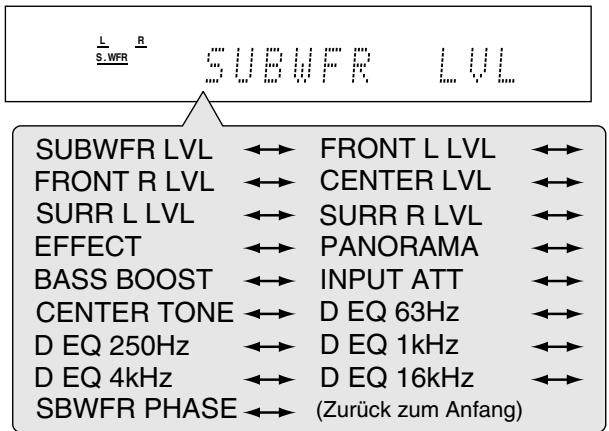

L S.WFR R SUBWFR LVL SUBWFR LVL ↔ FRONT L LVL ↔ FRONT R LVL ↔ CENTER LVL ↔ SURR L LVL ↔ SURR R LVL ↔ EFFECT ↔ PANORAMA ↔ BASS BOOST ↔ INPUT ATT ↔ CENTER TONE ↔ D EQ 63Hz ↔ D EQ 250Hz ↔ D EQ 1kHz ↔ D EQ 4kHz ↔ D EQ 16kHz ↔ SBWFR PHASE ↔ (Zurück zum Anfang)

3 Drücken Sie die Taste SET.

Der aktuell eingestellte Wert für den ausgewählten Parameter wird angezeigt.

L R S.WFR S.U.P.W.F.P. D

4 Drehen Sie am MULTI JOG, um den ausgewählten Parameter neu einzustellen.

Ihre Einstellung wird gespeichert.

5 Drücken Sie die Taste SET.

6 Wiederholen Sie die Schritte 2 bis 5, um ggf. andere Parameter einzustellen.

Einstellen des Lautsprecher-Ausgangspegels

• SUBWFR LVL (Subwoofer-Ausgangspegel),
• FRONT L LVL (Ausgangspegel des linken Frontlautsprechers),
• FRONT R LVL (Ausgangspegel des rechten Frontlautsprechers),
• CENTER LVL (Ausgangspegel des Mittenlautsprechers),
• SURR L LVL (Ausgangspegel des linken Surround-Lautsprechers),
• SURR R LVL (Ausgangspegel des rechten Surround-Lautsprechers)

Sie können die Lautsprecher-Ausgangspegel einstellen. Stellen Sie die Ausgangspegel von allen Lautsprechern so ein, dass die Klangeinstellungen aller Lautsprecher gleich ist.
- Sobald eine Einstellung vorgenommen wurde, wird sie für jede Signalquelle gespeichert.

Einstellbarer Bereich: -10 (dB) bis +10 (dB) (in Intervallen von 1)

Grundeinstellung: 0 (dB) für alle Lautsprecher

HINWEISE

• Wenn Sie für einen Lautsprecher die Einstellung „NO“ ausgewählt haben (siehe Seite 16), kann der Ausgangspegel für den entsprechenden Lautsprecher nicht eingestellt werden.
• Bei der Verwendung von Kopfhörern kann nur der Ausgangspegel des rechten und linken Frontlautsprechers eingestellt werden.
• Wenn Sie eine dieser Einstellungen manuell verändern (mit Ausnahme des Subwoofer-Ausgangspegels), werden die von Smart Surround Setup eingestellten Werte für Abstand und Ausgangspegel gelöscht und die manuell eingestellten Werte gelten.

Auf der Fernbedienung:

1 Drücken Sie die Taste TEST TONE, um das Gleichgewicht der Lautsprecher-Ausgangspegel zu überprüfen.

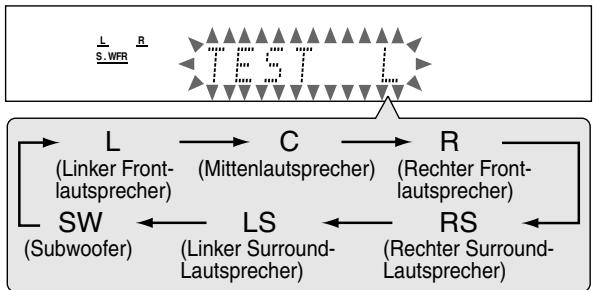

Die Anzeige „TEST L“ im Display beginnt zu blinken und ein Testton wird in der nachfolgend aufgeführten Reihenfolge aus den Lautsprechern ausgegeben:

2 Einstellen der Lautsprecher-Ausgangspegel.

Wenn Sie die Pegeleinstelltasten entsprechend jedem Lautsprecher einmal drücken, erscheint der aktuelle Pegel für den Lautsprecher im Display, und der Testton, kommt vom Lautsprecher.

BEISP.: Bei Einstellung des Ausgangspegels für den Centerlautsprecher:

Drücken Sie CENTER +/-

Der Testton kommt vom Centerlautsprecher.

Wenn die Einstellung nicht innerhalb von 4 Sekunden vorgenommen wird, kommt der Testton vom nächsten Lautsprecher.

3 Drücken Sie erneut die Taste TEST TONE, um den Testton abzustellen.

HINWEISE

• Sie können den Ausgangspegel der Lautsprecher auch ohne Verwendung des Testtons anpassen.
• Während der Verwendung der Kopfhörermodi HEADPHONE (oder 3D HEADPHONE) kann kein Testton ausgegeben werden.

Einstellen der Sound-Parameter für Surround-/DSP-Modi

Sie können die Surround-/DSP-Sound-Parameter nach ihrem Belieben einstellen.
- Siehe Seiten 29 bis 33 bzgl. weiterer Einzelheiten über die Surround-/DSP-Modi.

Einstellen des Effektpegels für DSP-Modi—EFFECT

Diese Einstellung ist nur verfügbar, wenn einer der DSP-Modi (mit Ausnahme von ALL CH ST.) ausgewählt ist. Zur Aktivierung eines DSP-Modus siehe Seiten 32 und 33.

- Sobald eine Einstellung vorgenommen wurde, wird sie für jeden DSP-Modus gespeichert.

Einstellbarer Bereich: 1 bis 5 (in Intervallen von 1)

Grundeinstellung: EFFECT 3

Der Effekt verstärkt sich mit zunehmendem Wert. Für Normalbetrieb wählen Sie den Wert „3“.

Einstellen der Panoramasteuerung für Pro Logic II Music—PANORAMA

Diese Einstellung ist nur verfügbar, wenn die Funktion Pro Logic II Music verwendet wird. Zur Aktivierung von Pro Logic II Music siehe Seiten 32 und 33.

• Sobald ein Wert neu eingestellt wurde, wird er gespeichert, bis Sie eine neue Einstellung vornehmen.
• Die Fernbedienung können Sie für diese Einstellungen nicht verwenden.

PANORAMA ON Wählen Sie diese Einstellung für einen zusätzlichen „Wraparound“-Klangeffekt, der Sie vollständig umgibt und an den Seitenwänden reflektiert wird.

PANORAMAOFF Wählen Sie diese Einstellung, um den Klang der Originalaufnahme zu hören.

Grundeinstellung: PANORAMAOFF

Einstellen des Mittenlautsprecherklangs —CENTER TONE

Diese Einstellung ist verfügbar, wenn einer der Surround-/DSP-Modi verwendet wird.

• Wenn Sie den Wert für „CENTER SPK“ auf „NO“ eingestellt haben (siehe Seite 16), kann der Klang des Mittenlautsprechers nicht eingestellt werden.
• Diese Einstellung wird für alle Surround-Modi verwendet und wird für die DSP-Modi getrennt gespeichert.

Einstellbarer Bereich: 1 bis 5 (in Intervallen von 1)

Grundeinstellung: CNT TONE 3

Der Dialogeffekt verstärkt sich mit zunehmendem Wert. Für Normalbetrieb wählen Sie den Wert „3“.

- Wenn der Mittenlautsprecherklang auf einen anderen Wert als „CNT TONE 3“ eingestellt ist, leuchtet die Anzeige C.TONE im Display auf.

Auf der Fernbedienung:

So stellen Sie den Effektpegel ein:

Drücken Sie die Taste SOUND und dann mehrmals hintereinander EFFECT.

So stellen Sie den Klang des Mittenlautsprechers ein:

Drücken Sie die Taste SOUND und dann mehrmals hintereinander C.TONE.

HINWEIS

Wenn die Taste SOUND gedrückt wurde, können die Zifferntasten zur Klangeinstellung verwendet werden. Wenn Sie die Zifferntasten für die Bedienung Ihrer gewünschten Signalquelle verwenden möchten, betätigen Sie vor dem Betrieb den entsprechenden Signalquellen-Wahlschalter, da die Fernbedienung sonst möglicherweise nicht wie gewünscht funktioniert.

Einstellen des Bassklangs

Verstärken der Baßfrequenzen—BASS BOOST

Sie können den Baßpegel verstärken—Bass Boost.

- Sobald eine Einstellung vorgenommen wurde, wird sie für jede Signalquelle gespeichert.

B.BOOST ON	Wählen Sie diese Einstellung aus, um die Baßpegel zu verstärken.Die Anzeige BASS leuchtet im Display auf.
B.BOOST OFF	Wählen Sie diese Einstellung aus, um die Baßverstärkung zu deaktivieren.

Grundeinstellung: B.BOOST OFF

HINWEIS

Diese Funktion betrifft nur die Frontlautsprecher.

Auf der Fernbedienung:

Drücken Sie die Taste SOUND und dann mehrmals BASS BOOST.

- Mit jedem Tastendruck auf BASS BOOST wird die Bassverstärkung ein- bzw. ausgeschaltet.

HINWEIS

Wenn die Taste SOUND gedrückt wurde, können die Zifferntasten zur Klangeinstellung verwendet werden. Wenn Sie die Zifferntasten für die Bedienung Ihrer gewünschten Signalquelle verwenden möchten, betätigen Sie vor dem Betrieb den entsprechenden Signalquellen-Wahlschalter, da die Fernbedienung sonst möglicherweise nicht wie gewünscht funktioniert.

Dämpfen des Eingangssignals—INPUT ATT

Wenn der Eingangspegel der analogen Signalquelle zu hoch ist, klingt die Wiedergabe verzerrt. Sollte dieser Fall eintreten, müssen Sie den Eingangssignalpegel dämpfen, um diese Klangverzerrung zu verhindern.

• Sobald eine Einstellung vorgenommen wurde, wird sie für jede Signalquelle gespeichert.
• Die Fernbedienung können Sie für diese Einstellung nicht verwenden.

ATT ON	Auswählen, um den Eingangssignalpegel zu dämpfen.Die Anzeige ATT leuchtet im Display auf.
ATT NORMAL	Auswählen, um die Dämpfung aufzuheben.

Grundeinstellung: ATT NORMAL

Einstellen des Subwoofer-Klangphase —SBWFR PHASE

Sie können die Subwoofer-Klangphase nach Belieben verändern.

• Sobald eine Einstellung vorgenommen wurde, wird sie für jede Signalquelle gespeichert.
• Die Fernbedienung können Sie für diese Einstellung nicht verwenden.

PHASE NORM.	Dies ist die Normaleinstellung.
PHASE REV.	Wählen Sie diese Einstellung aus, wenn Ihnen die Wiedergabe des Bassklang damit besser gefällt als mit der Einstellung „PHASE NORM.“.

Grundeinstellung: PHASE NORM.

HINWEIS

Diese Funktion wird nur wirksam, wenn für „SUBWOOFER“ die Einstellung „SUBWFR :YES“ angegeben ist (siehe Seite 16).

Einstellen des Frequenzgangausgleichs —D EQ 63Hz/250Hz/1kHz/4kHz/16kHz

Sie können den Frequenzgangausgleich bei fünf Frequenzbändern (Mittelfrequenz: 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz) für die Frontlautsprecher einstellen.

• Sobald eine Einstellung vorgenommen wurde, wird sie für jede Signalquelle gespeichert.
  Einstellbarer Bereich: -8 (dB) bis +8 (dB) (in Intervallen von 2 dB)
  Grundeinstellung: 0 (dB) für alle Bänder
• Wenn eine Einstellung vorgenommen wird, leuchtet die Anzeige EQ im Display auf.
  Zum Abflachen des Frequenzgangausgleichs, stellen Sie alle Frequenzbänder auf „0 (dB)“ ein.
  • Die EQ-Anzeige im Display erlischt.

Auf der Fernbedienung:

1 Drücken Sie mehrmals hintereinander auf D.EQ FREQ, um das Band auszuwählen, das eingestellt werden soll.
2 Drücken Sie auf D.EQ LEVEL +/-, um den Frequenzgangausgleich des gewünschten Bands neu einzustellen.

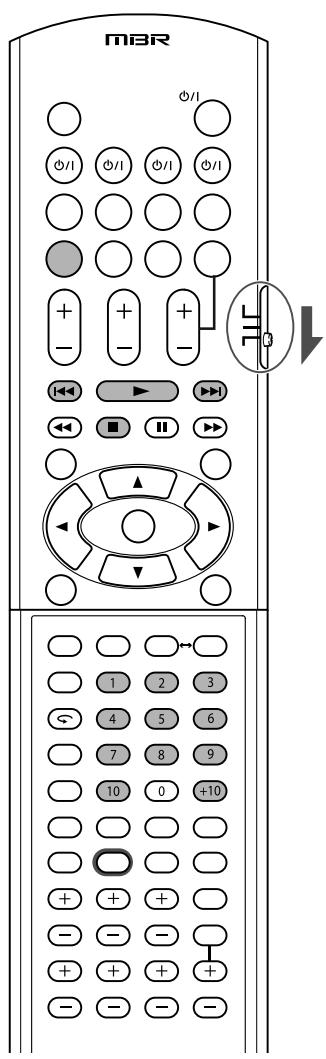

Die Tunerbedienung erfolgt hauptsächlich über die Fernbedienung.

Wenn Sie auf der Frontplatte über den SOURCE SELECTOR (Signalquellenwahlregler) die Einstellung „FM“ oder „AM“ auswählen, drücken Sie die Taste FM/AM auf der Fernbedienung, damit die Fernbedienung für die Bedienung des Tuners verwendet werden kann.

Stellen Sie den Wahlschalter auf „AUDIO/TV/VCR/STB“, wenn der Receiver über die Fernbedienung betrieben wird.

Manuelles Einstellen von Sendern

NUR auf der Fernbedienung:

1 Drücken Sie die Taste FM/AM, um das Frequenzband zu wählen.

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt.

- Wenn Sie die Taste mehrfach hintereinander drücken, wechselt das Frequenzband zwischen UKW und MW.

L S.WFR R TUNED ST AUTO MUTING FM 37.50 MHz

2 Drücken Sie die Taste TUNING ⊕ oder ●TUNING mehrfach hintereinander bzw. halten Sie die Taste gedrückt, bis der gewünschte Sender eingestellt ist.

• Wenn Sie die Taste TUNING ⊕ drücken (oder gedrückt halten), wird die Frequenz erhöht.
• Wenn Sie die Taste ⚪ TUNING drücken (oder gedrückt halten), wird die Frequenz verringert.

HINWEISE

• Wenn Sie die Taste TUNING ⚠ oder ⚡ TUNING, gedrückt halten und loslassen, ändert sich die Frequenz so lange, bis ein Sender eingestellt ist.
• Wenn ein Sender mit ausreichender Signalstärke eingestellt ist, leuchtet die Anzeige TUNED im Display auf.
• Wenn eine UKW-Stereosendung empfangen wird, leuchtet darüber hinaus die Anzeige ST (Stereo).

Speichern von Sendern und Abrufen vongespeicherten Sendern

Sobald ein Sender einer Speicherplatznummer zugeordnet wurde, kann der Sender schnell eingestellt werden. Sie können maximal 30 UKW- und 15 MW-Sender speichern.

So speichern Sie Sender

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 2.

NUR auf der Fernbedienung:

1 Wählen Sie den Sender aus, den Sie voreinstellen möchten (siehe „Manuelles Einstellen von Sendeern“ oben).

- Wenn Sie den UKW-Empfangsmodus für diesen Sender speichern möchten, wählen Sie den gewünschten UKW-Empfangsmodus aus. Weitere Informationen finden Sie unter „Auswählen des UKW-Empfangsmodus“ auf Seite 24.

L R S.WFR F M 97.50 MHz TUNED ST AUTO MUTING

2 Drücken Sie die Taste MEMORY.

Die Eingabeposition der Speicherplatznummer blinkt etwa 5 Sekunden lang im Display.

L R S.WFR TUNED ST AUTO MUTING FM 97:50 MHz

3 Drücken Sie die Zifferntasten (1 – 10, +10) um eine Speicherplatznummer auszuwählen, während die Eingabeposition der Speicherplatznummer blinkt.

• Drücken Sie 5, um die Speicherplatznummer 5 auszuwählen.
• Drücken Sie +10 und anschließend 5, um die Speicherplatznummer 15 auszuwählen.
• Drücken Sie die Taste +10, +10 und anschließend 10, um die Speicherplatznummer 30 auszuwählen.

L S.WFR R TUNED ST AUTO MUTING FM 37.50 MHz

4 Drücken Sie die Taste MEMORY erneut, während die ausgewählte Speicherplatznummer im Display blinkt.

Die ausgewählte Kanalnummer hört zu blinken auf. Der Sender wird unter der ausgewählten Speicherplatznummer gespeichert.

5 Wiederholen Sie Schritte 1 bis 4, bis Sie alle gewünschten Sender gespeichert haben.

So löschen Sie einen gespeicherten Sender

Wenn Sie einen neuen Sender unter einer bereits verwendeten Speicherplatznummer speichern, wird der alte Sender überschrieben.

So stellen Sie einen gespeicherten Sender ein Auf der Fernbedienung:

1 Drücken Sie die Taste FM/AM, um das Frequenzband zu wählen.

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt und die Zifferntasten können jetzt zur Tunerbedienung verwendet werden.

- Wenn Sie die Taste mehrfach hintereinander drücken, wechselt das Frequenzband zwischen UKW und MW.

L R S.WFR FM 37.50 MHz TUNED ST AUTO MUTING

2 Drücken Sie die Zifferntasten (1 – 10, +10), um eine Kanalnummer auszuwählen.

L R S.WFR FM 2 TUNED ST AUTO MUTING 3.0 MHz

• Drücken Sie 5, um die Speicherplatznummer 5 auszuwählen.
• Drücken Sie +10 und anschließend 5, um die Speicherplatznummer 15 auszuwählen.
• Drücken Sie die Taste +10, +10 und anschließend 10, um die Speicherplatznummer 30 auszuwählen.

Auf der Frontplatte:

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 2.

1 Drehen Sie am SOURCE SELECTOR, um „FM“ oder „AM“ auszuwählen.

Der zuletzt empfangene Sender des ausgewählten Frequenzbands wird eingestellt.

2 Drücken Sie die Taste TUNER PRESET.

Im Display wird ein „P“ angezeigt, und der MULTI JOG kann jetzt zur Auswahl der gespeicherten Kanäle verwendet werden.

3 Drehen Sie am MULTI JOG, um eine gespeicherte Kanalnummer auszuwählen, während „P“ im Display angezeigt wird.

• Durch Drehen am MULTI JOG im Uhrzeigersinn werden die voreingestellten Kanalwerte erhöht.
• Durch Drehen am MULTI JOG gegen den Uhrzeigersinn werden die voreingestellten Kanalwerte reduziert.

L R S.WFR TUNED ST AUTO MUTING 3.7, 5.0 MHz

Auswählen des UKW-Empfangsmodus

Wenn eine UKW-Stereosendung nur schlecht zu empfangen ist oder rauscht, können Sie den UKW-Empfangsmodus ändern, während Sie die UKW-Sendung hören.

- Sie können den UKW-Empfangsmodus für jeden gespeicherten Sender speichern (siehe Seite 23).

NUR auf der Fernbedienung:

Drücken Sie während des Empfangs einer UKW-Sendung die Taste FM MODE.

- Wenn Sie die Taste mehrfach hintereinander drücken, wechselt der UKW-Empfangsmodus zwischen „AUTO MUTING“ und „MONO“.

AUTO MUTING:	Dies ist die Normaleinstellung.Wenn eine Sendung stereophonübertragen wird, erfolgt die Wiedergabestereophon. Wenn die Sendungmonophon ausgestrahlt wird, erfolgt dieWiedergabe ebenfalls monophon. DieserModus ist auch nützlich, um dasRauschen zwischen den Sendeern zuunterdrücken. Die Anzeige AUTOMUTING leuchtet im Display auf.
MONO:	Wählen Sie diese Einstellung aus, umden Empfang zu verbessern (allerdingsgeht der Stereoffekt verloren).In diesem Modus hören Sie Rauschen,während Sie Sender einstellen. DieAnzeige AUTO MUTING des Displays schaltet sich aus. (Die Anzeige ST erlischtebenfalls).

Grundeinstellung: AUTO MUTING

Verwenden des RDS-Systems (Radiodatensystems) für den Empfang von UKW-Sendern

Es werden nur die Tasten auf der Fernbedienung für den RDS-Betrieb verwendet.

Stellen Sie den Wahlschalter auf „AUDIO/TV/VCR/STB“, wenn der Receiver über die Fernbedienung betrieben wird.

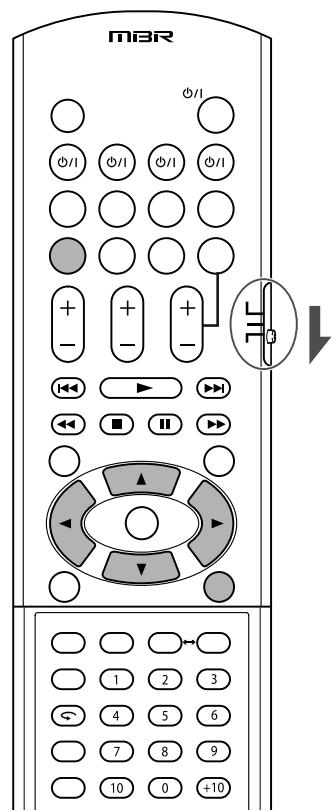

MBR Ø/1 Ø/1 Ø/1 Ø/1 Ø/1 + - + - + ← ▶ → ← ■ II → 1 2 3 4 5 6 7 8 9 10 0 +10

Mit Hilfe des RDS-Systems können UKW-Sender neben den eigentlichen Programmsignalen zusätzliche Signale übertragen. Beispielsweise können Sender ihren Sendernamen sowie Informationen über den ausgestrahlten Programmtyp übermitteln, z. B. Sport oder Musik usw.

Wenn ein UKW-Sender eingestellt wird, der RDS-Dienste bietet, leuchtet die Anzeige RDS im Display auf.

Anzeige RDS L S.WFR R D S TUNED ST AUTO MUTING FM 87:50 MHz

Mit diesem Receiver können die folgenden RDS-Signaltypen empfangen werden:

PS (Sendername):	Es werden allgemein bekannte Sendernamen angezeigt.
PTY (Sendungstyp):	Es werden Sendungstypen angezeigt.
RT (Radiotext):	Es werden vom Sender übertragene Textnachrichten angezeigt.
Enhanced Other Networks:	Siehe Seite 28.

HINWEISE

• RDS steht für MW-Sender nicht zur Verfügung.
• RDS funktioniert möglicherweise nicht richtig, wenn der eingestellte Sender die RDS-Signale nicht ordnungsgemäß ausstrahlt oder die Signale zu schwach sind.

Welche Informationen können RDS-Signale liefern?

Sie können die RDS-Signale, die vom Sender übermittelt werden, im Display sehen.

Drücken Sie die Taste DISPLAY, während Sie einen UKW-Sender hören.

- Wenn Sie diese Taste mehrfach hintereinander drücken, werden im Display die folgenden Informationen nacheinander angezeigt:

PS (Sendername):

Während des Suchlaufs wird „PS“ angezeigt, und anschließend wird der Sendername angezeigt. „NO PS“ wird eingeblendet, wenn kein entsprechendes Signal vorhanden ist.

PTY (Sendungstyp):

Während des Suchlaufs wird „PTY“ angezeigt, und anschließend wird der Programmtyp angezeigt. „NO PTY“ wird eingeblendet, wenn kein entsprechendes Signal vorhanden ist.

RT (Radiotext):

Während des Suchlaufs wird „RT“ angezeigt. Anschließend wird die Textnachricht angezeigt, die der Sender überträgt. „NO RT“ wird eingeblendet, wenn kein entsprechendes Signal vorhanden ist.

Frequenz:

Sendefrequenz (kein RDS-Dienst).

Informationen über die im Display angezeigten Zeichen

Zum Anzeigen von PS-, PTY- oder RT-Signalen im Display werden die folgenden Zeichen verwendet:

- Akzente können nicht dargestellt werden. „A“ beispielsweise kann für folgende Zeichen stehen „Ä, Ä, Ä, Á, Ä, Ä, ä, ä, ä, ä, ä, und ä“.

HINWEIS

Wenn der Suchlauf sofort beendet wird, werden „PS“, „PTY“ und „RT“ nicht im Display angezeigt.

Suchen einer Sendung nach PTY-Codes

Einer der Vorteile des RDS-Diensts besteht darin, daß die gespeicherten Sender nach einem bestimmten Sendungstyp durchsucht werden können (siehe Seiten 23 und 24), wenn der entsprechende PTY-Code eingegeben wird.

So suchen Sie eine Sendung mit Hilfe von PTY-Codes

Bevor Sie beginnen, denken Sie an folgendes...

• Zum Abbrechen des Suchlaufs können Sie jederzeit während der Suche die Taste PTY SEARCH drücken.
• Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 1.

1 Drücken Sie die Taste PTY SEARCH, während Sie einen UKW-Sender hören.

„PTY SELECT“ blinkt im Display.

2 Drücken Sie die Taste PTY ⊕ oder PTY ⊖, bis der gewünschte PTY-Code im Display angezeigt wird, während „PTY SELECT“ blinkt.

3 Drücken Sie die Taste PTY SEARCH erneut, während der PTY-Code, der im vorherigen Schritt ausgewählt wurde, noch im Display angezeigt wird.

Während des Suchlaufs werden „SEARCH“ und der ausgewählte PTY-Code abwechselnd im Display angezeigt. Das Receiver durchsucht 30 gespeicherte UKW-Sender, beendet den Suchlauf, wenn die gewünschte Sendung gefunden wird, und stellt diesen Sender ein.

- Wenn keine Sendung gefunden wird, erscheint „NOT FOUND“ im Display.

So setzen Sie den Suchlauf nach dem ersten gefundenen Sender fort

Drücken Sie erneut die Taste PTY SEARCH, während die Anzeigen im Display blinken.

PTY-Codes

• Weitere Einzelheiten bzgl. der einzelnen Codes finden Sie unter „Beschreibung der PTY-Codes“ auf Seite 27.

Beschreibung der PTY-Codes:

News:	Nachrichten.
Affairs:	Themensendungen, in der aktuelle Nachrichten ausführlicher behandelt werden—Debatte oder Analyse.
Info (Informationen):Sendungen mit dem Zweck, Informationen im weitesten Sinn zu vermitteln.
Sport:	Sendungen über alle Aspekte sportlicher Ereignisse.
Educate (Erziehung): Bildungssendungen.
Drama:	Hörspiele und Hörspielserien.
Culture:	Sendungen, die sich mit allen Aspekten nationaler oder regionaler Kultur einschließlich Sprache, Theater usw. beschäftigen.
Science:	Sendungen über Naturwissenschaften und Technik.
Varied:	Dieser Code wird hauptsächlich für Wortsendungen verwendet, z. B. Quizsendungen, Ratespiele und Interviews.
Pop M (Popmusik):Kommerzielle Musik, die aktuell Anklang findet.
Rock M (Rockmusik): Rockmusik.
Easy M (Leichte Unterhaltungsmusik):Aktuelle zeitgenössische Musik mit Easy-Listening-Charakter.
Light M (Leichte Musik):Instrumental- und Vokal- oder Chormusik.
Classics:	Darbietung von Orchestermusik, Symphonien, Kammermusik usw.
Other M (Sonstige Musik):Musik, die keine der anderen Kategorien paßt.
Weather:	Wetterberichte und Wettervorhersagen.
Finance:	Börsen-, Handels- und Wirtschaftsberichte usw.
Children:	Sendungen für ein junges Zielpublikum.

Social:	Sendungen über Soziologie, Geschichte, Geographie, Psychologie und Gesellschaft.
Religion:	Sendungen mit religiösem Inhalt.
Phone In:	Sendungen, an denen Zuhörer entweder per Telefon oder auf einem öffentlichen Forum teilnehmen können.
Travel:	Reiseberichte.
Leisure:	Sendungen über Freizeitaktivitäten.
Jazz:	Jazzmusik.
Country:	Musik, die aus den Südstaaten Amerikas stammt oder die diese Tradition fortsetzt.
Nation M (Volksmusik):Aktuelle Popmusik des Landes oder der Region in der Sprache dieses Landes.
Oldies:	Musik aus dem sogenannten „goldenen Zeitalter“ der Popmusik.
Folk M (Folksmusik):Musik, die ihre Wurzeln in der Musikkultur eines bestimmten Landes hat.
Document:	Tatsachenberichte, die in ermittelndem Stil vermittelt werden.
TEST:	Dieses Signal wird ausgestrahlt, wenn Sender oder Empfänger für Notfalldurchsagen getestet werden.
Alarm !:	Notfalldurchsage.
None:	Keine Programmart, nicht definiertes Programm oder schwierig nach bestimmten Typen einzuordnen.

Bei einigen UKW-Sendern werden die PTY-Codes möglicherweise anders als in der obigen Liste eingestuft.

Vorübergehendes Umschalten auf eine Sendung Ihrer Wahl

Ein weiterer praktischer RDS-Dienst heißt „Enhanced Other Networks“.

Auf diese Weise kann das Gerät von einem anderen Sender vorübergehend auf eine Sendung Ihrer Wahl (TA, NEWS und/oder INFO) umschalten. Ausgenommen hiervon sind die folgenden Fälle:

- Der Enhanced Other Networks-Modus funktioniert nur, wenn ein UKW-Sender mit Enhanced Other Networks-Code empfangen wird.

Bevor Sie beginnen, denken Sie an folgendes...

Die Enhanced Other Networks-Funktion wird nur für gespeicherte UKW-Sender ausgeführt.

Drücken Sie die Taste TA/NEWS/INFO bis der gewünschte Programmtyp im Display angezeigt wird.

- Mit jedem Tastendruck ändert sich der Programmtyp und die entsprechenden Anzeigen leuchten wie folgt auf:

TA: Verkehrsdurchsagen in Ihrem Sendebereich.

NEWS: Nachrichten.

INFO: Sendungen mit dem Zweck, Informationen im weitesten Sinn zu vermitteln.

Eigentliche Funktionsweise der Enhanced Other Networks -Funktion:

Wenn ein UKW-Sender die von Ihnen gewünschte Sendung ausstrahlt, während Sie einen anderen UKW- Sender im gleichen Netzwerk hören

Der Receiver schaltet automatisch auf diesen Sender um. Die Anzeige des empfangenen Programmtyp beginnt zu blinken.

Nach Ende der Sendung wechselt der Receiver zum zuvor eingestellten Sender, aber die Enhanced Other Networks-Funktion bleibt im Bereitschaftsmodus. Die Anzeige des empfangenen Programmtyp hört auf zu blinken und leuchtet kontinuierlich.

Wenn der momentan eingestellte Sender mit der Ausstrahlung des von Ihnen gewählten Programms beginnt

Der Receiver empfängt weiterhin den Sender, aber die Anzeige des empfangenen Programmtyp beginnt zu blinken.

Nach Ende der Sendung blinkt die Anzeige des empfangenen Programmtyp nicht mehr, sondern leuchtet kontinuierlich, aber die Enhanced Other Networks-Funktion bleibt weiterhin aktiviert.

So beenden Sie die Wiedergabe der durch die Enhanced Other Networks-Funktion ausgewählten Sendung

Drücken Sie erneut die Taste TA/NEWS/INFO mehrfach hintereinander bis der gewünschte, so daß die Anzeige des Programmtyps (TA/NEWS/INFO) im Display erlischt. Das Gerät deaktiviert den Standby-Modus der Enhanced Other Networks und stellt den zuvor empfangenen Sender wieder ein.

Eine Notfallsendung (Alarm !-signal) wird von einem UKW-Sender ausgestrahlt

Das Receiver stellt automatisch diesen Sender ein. Ausgenommen hiervon sind die folgenden Fälle:

- Sie hören einen Sender, der keine RDS-Dienste anbietet—all MW-, einige UKW-Sender und andere Quellen.

- Das Receiver befindet sich im Bereitschafts- oder TV Direct-Modus.

Beim Empfang einer Notfallsendung wird „Alarm !“ im Display angezeigt.

Das TEST-signal wird für Gerätetests verwendet, um festzustellen, ob es das Alarm !-signal ordnungsgemäß empfangen kann

Wenn ein TEST-signal empfangen wird, arbeitet das Gerät in derselben Weise wie beim Empfang des Alarm !-signals. Wenn das TEST-signal eingeht, stellt das Receiver automatisch den Sender ein, der das TEST-signal ausstrahlt.

Beim Empfang des TEST-signals wird „TEST“ im Display angezeigt.

HINWEISE

• Enhanced Other Networks-Daten, die von einigen Sendern ausgestrahlt werden, sind möglicherweise nicht mit diesem Receiver kompatibel.
• Enhanced Other Networks steht bei einigen UKW-Sendern mit RDS-Dienst nicht zur Verfügung.
• Während Sie eine Sendung hören, die durch die Enhanced Other Networks-Funktion eingestellt wurde, wird der Sender nicht gewechselt, selbst wenn ein anderer Sender des Netzes eine Sendung mit denselben Enhanced Other Networks-Daten ausstrahlt.
• Während Sie eine Sendung hören, die durch die Enhanced Other Network-Funktion eingestellt wurde, können Sie zur Tunerbedienung nur die Tasten TA/NEWS/INFO und DISPLAY verwenden.

ACHTUNG:

Wenn abwechselnd zwischen dem Sender, der durch die Enhanced Other Networks-Funktion eingestellt wurde, und dem aktuell eingestellten Sender umgeschaltet wird, drücken Sie die Taste TA/NEWS/INFO mehrfach hintereinander, um die Enhanced Other Networks-Funktion zu deaktivieren.

Wenn Sie die Taste nicht drücken, wird schließlich der aktuell eingestellte Sender wiedergegeben, und die Anzeige des im Display blinkenden Enhanced Other Networks-Datentyps erlischt.

Erzeugen realistischer Klangfelder

Erzeugen von Theateratmosphäre

In einem Kinosaal sind zahlreiche Lautsprecher an den Wänden angebracht, um einen beeindruckenden Multi-Surround-Klang zu erzeugen, der den Hörer von allen Seiten erreicht. Mit der umfangreichen Anzahl an Lautsprechern kann ein räumliches Klangbild und eine Klangbewegung erzielt werden. Die in diesem Receiver integrierten Surround/DSP-Modi können fast dieselben Surround-Klänge wie in einem richtigen Kinosaal erzeugen.

Einführung zu den Surround-Modi

■ Dolby Digital\*

Dolby Digital ist eine digitale Signalkompressionsmethode, die von den Dolby Laboratories entwickelt wurde. Sie ermöglicht die mehrkanalige Kodierung und Dekodierung (1ch bis hin zu 5,1ch).

- Wenn ein Dolby Digital-Signal über den digitalen Eingang hereinkommt, leuchtet die Anzeige DOLBY D im dem Display auf.

Dolby Digital 5.1CH

Die Kodiermethode Dolby Digital 5,1CH (DOLBY D) (das so genannte digitale diskrete 5,1-Kanal-Audioformat) nimmt die Signale des linken vorderen Kanals, des rechten vorderen Kanals, des Mittelkanals, des linken Surround Kanals, des rechten Surround Kanals und des LFE-Kanals (insgesamt 6 Kanäle, der LFE-Kanal wird jedoch als 0,1-Kanal gezählt, daher 5,1-Kanal) auf und komprimiert diese digital.

Außerdem ermöglicht Dolby Digital eine Surround-Wiedergabe in Stereo und stellt die Übergangsfrequenz der Surround-Höhen auf 20 kHz anstatt auf 7 kHz wie bei Dolby Pro Logic ein. Dadurch ist die Klangbewegung und das Gefühl, „mittendrin“ zu sein, viel stärker als bei Dolby Pro Logic.

Ein weiteres in den Dolby Laboratorien entwickeltes digitales Surround-Kodierformat ist Dolby Digital EX, durch das die dritten Surround-Kanäle hinzugefügt werden, wodurch ein Surround-Effekt von hinten („surround back“) entsteht.

Im Vergleich zum herkömmlichen Dolby Digital 5,1CH können diese neuen zusätzlichen hinteren Kanäle bei der Wiedergabe von Video-Software detailliertere Bewegungsabläufe hinter Ihnen reproduzieren. Außerdem wird das Lokalisieren von Surround-Klang dadurch stabiler.

- Die Funktion Virtual Surround Back (siehe Seite 18) kann bei der Wiedergabe von Dolby Digital Surround EX-Software verwendet werden. Durch diese Funktion entsteht ein fantastischer Surround-Effekt von hinten, so als ob Sie den hinteren Surround-Lautsprecher angeschlossen hätten. Die Anzeige VIRTUAL SB leuchtet im Display auf.

Dolby Pro Logic II

Dolby Pro Logic II verfügt über ein neu entwickeltes, mehrkanaliges Wiedergabeformat, mit dem 2-Kanal-Software in 5-Kanal-Software (plus Subwoofer) umgewandelt wird. Die matrix-basierte Konvertierungsmethode, die für Dolby Pro Logic II verwendet wurde, limitiert die Abschaltfrequenz der Surroundhöhen nicht und ermöglicht einen Stereo-Surround-Klang.

- Dieser Receiver bietet Ihnen zwei Dolby Pro Logic II-Betriebsarten zur Auswahl—Pro Logic II Movie (PLII MOVIE) und Pro Logic II Music (PLII MUSIC). Wenn Dolby Pro Logic II aktiviert ist, leuchtet die Anzeige PLII im dem Display auf.

PLII MOVIE: Eignet sich für die Wiedergabe von Software, die mit Dolby Surround kodiert wurde. Sie können ein Klangfeld genießen, das dem mit 5,1-Kanal-Klängen erstellten sehr Nahe kommt.

PLII MUSIC: Eignet sich zur Wiedergabe einer 2-kanaligen Stereo-Software. Sie können weite und tiefe Klänge genießen.

- Wenn Sie Aufnahmen wiedergeben möchten, die im Dolby Digital-Format codiert sind, schließen Sie die Wiedergabekomponente an den Digitalaneingang auf der Rückseite dieses Receiver anschließen. (Siehe Seite 9).

* Hergestellt unter Lizenz von Dolby Laboratories. „Dolby“, „Pro Logic“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

DTS ist eine weitere digitale Signalkompressionsmethode. Sie wurde von Digital Theater Systems, Inc. entwickelt und ermöglicht die mehrkanalige Kodierung und Dekodierung (1ch bis hin zu 6,1ch).

- Wenn ein DTS-Signal über den digitalen Eingang hereinkommt, leuchtet die Anzeige DTS im dem Display auf.

DTS Digital Surround (DTS) ist ein anderes digitales diskretes 5,1-Kanal-Audioformat, das auf CDs, LDs und DVD-Software vorkommt.

Im Vergleich zu Dolby Digital ist die Audio-Kompressionsrate des DTS Digital Surround-Formats geringer, wodurch das Klangfeld erweitert wird und die Wiedergabe mehr Tiefe erhält. DTS Digital Surround gibt daher einen natürlichen, vollen und klaren Klang.

Ein weiteres von Digital Theater Systems, Inc. entwickeltes digitales Multikanal-Surround-Kodierformat ist DTS Extended Surround (DTS-ES).

Es verbessert in großem Maße den 360-Grad Surround-Eindruck und Raumausdruck, indem der dritte Surround-Kanal hinzugefügt wird—der hintere Surround-Kanal.

DTS-ES umfasst zwei Signalformate mit verschiedenen Aufnahmemethoden des Surroundsignales—DTS-ES Discrete

6.1ch und DTS-ES Matrix 6.1ch.

- Die Funktion „Virtual Surround Back“ (siehe Seite 18) kann bei der Wiedergabe von DTS-ES-Software verwendet werden. Durch diese Funktion entsteht ein fantastischer Surround-Effekt von hinten, so als ob Sie den hinteren Surround-Lautsprecher angeschlossen hätten. Die Anzeige VIRTUAL SB leuchtet im Display auf.

DTS 96/24

In den letzten Jahren war ein gesteigertes Interesse an höheren Samplingraten sowohl im Aufnahmebereich als auch für die Wiedergabe zu Hause zu verzeichnen. Höhere Samplingraten erlauben einen breiteren Frequenzbereich und größere Bit-Tiefen bieten einen erweiterten Dynamikbereich.

DTS 96/24 ist ein mehrkanaliges digitales Signalformat (fs 96 kHz/24 Bit), das von Digital Theater Systems, Inc. eingeführt wurde, um eine „der CD überlegene Klangqualität“ für den Hausgebrauch zu liefern.

- Wenn ein DTS 96/24-Signal erkannt wird, leuchten die Anzeigen DTS und 96/24 auf. Sie können den 5,1-Kanal-Klang in bester Qualität genießen.

**„DTS“ und „DTS 96/24“ sind Warenzeichen von Digital Theater Systems, Inc.

Bei der Verwendung des Surround-Modus kommt der Klang aus den aktivierten Lautsprechern, die von diesem Surround-Modus benötigt werden.

• Wenn entweder die Surround-Lautsprecher oder der Mittenlautsprecher in den Lautsprechereinstellungen auf „NO“ eingestellt ist (siehe Seite 16), werden die entsprechenden Kanalsignale den Frontlautsprechern zugeordnet und durch sie ausgestrahlt.
• Wenn sowohl die Surround-Lautsprecher als auch die Mittenlautsprecher in den Lautsprechereinstellungen auf „NO“ eingestellt sind (siehe Seite 16), wird JVCs eigenes 3D-PHONIC-Format verwendet (es wurde entwickelt, um einen Surround-Effekt ausschließlich über die Frontlautsprecher zu erzeugen). Die Anzeige 3D leuchtet im Display auf.

3D HEADPHONE-Modus

Wenn Sie einen Kopfhörer während eines aktiven Surround-Modus verwenden, wird der 3D HEADPHONE-Modus aktiviert, unabhängig vom Typ der wiedergegebenen Software. „3DHEADPHONE“ wird im Display angezeigt und die Anzeigen DSP, 3D und HP leuchten auf.

Informationen über andere Digitalsignale

Lineare PCM

Nicht komprimierte digitale Audiodaten, die für DVDs, CDs und Video CDs verwendet werden.

DVDs unterstützen 2 Kanäle bei Abtastfrequenzen von 48/96 kHz und einer Quantisierung von 16/20/24 Bit. CDs und Video CDs dagegen können nur 2 Kanäle mit 44,1 kHz bei 16 Bit unterstützen.

- Wenn ein Lineare PCM-Signal erkannt wird, leuchtet die Anzeige LPCM auf.

Dual Mono

Dual Mono ist leichter zu verstehen, wenn Sie an die zweisprachige Ausstrahlung einer Fernsehsendung denken (das Dual Mono-Format ist jedoch mit diesen analogen Formaten nicht identisch).

Dieses Format wurde jetzt in Dolby Digital, DTS usw. übernommen. Mit diesem Format können zwei unabhängige Kanäle (Haupt- und Subkanal genannt) getrennt aufgezeichnet werden.

- Sie können entweder den einen oder den anderen Kanal auswählen (Siehe Seite 18).

Einführung zu den DSP-Modi

Der Sound, den man in einer Konzerthalle hört, besteht, usw aus direktem Sound und indirektem Sound—frühe Reflexionen und Reflexionen von hinten. Direkter Sound erreicht den Zuhörer ohne Reflexion. Indirekter Sound wird dagegen durch die Entfernung zur Decke oder den Wänden verzögert. Diese direkten und indirekten Töne sind das wichtigste Element des akustischen Surround-Effekts.

Die DSP-Modi können diese wichtigen Elemente erstellen und Ihnen das Gefühl vermitteln, „mittendrin“ zu sein.

Frühe Reflexionen Reflexionen von hinten Direkter Sound

Es gibt folgende DSP-Modi:

• DAP (Digital Acoustic Processor)-Modi—HALL1, HALL2, LIVE CLUB, DANCE CLUB, PAVILION, THEATRE1, THEATRE2
• MONO FILM—Wird für alle Typen von Zweikanalsignalen verwendet (einschließlich Dual Mono-Signal)
• Stereo-Wiedergabe über sämtliche Kanäle (ALL CH ST.)

Wenn einer der DSP-Modi aktiviert ist, leuchtet die DSP-Anzeige im Display auf.

■ Digital Acoustic Processor (DAP)-Modi

Sie können unter den folgenden DAP-Modi wählen, um bei der Musikwiedergabe ein räumlicheres Klangbild zu erzielen.

HALL1	Bei dieser Einstellung wird das Klangfeld einer großen rechteckigen Konzerthalle reproduziert, wie sie vor allem für klassische Konzerte verwendet wird. (Entspricht einer Halle mit ca. 2000 Sitzplätzen).
HALL2	Bei dieser Einstellung wird das Klangfeld einer großen Konzerthalle, in der Art eines Hörsaals reproduziert, wie sie vor allem für klassische Konzerte verwendet wird. (Entspricht einer Halle mit ca. 2000 Sitzplätzen).
LIVE CLUB	Bei dieser Einstellung wird das Gefühl vermittelt, sich in einem Musikclub mit niedriger Decke zu befinden.
DANCE CLUB	Bei dieser Einstellung wird das räumliche Gefühl eines Tanzclubs vermittelt.
PAVILION	Diese Einstellung vermittelt den räumlichen Eindruck eine Pavillon mit hoher Decke.
THEATRE1	Bei dieser Einstellung wird der räumliche Eindruck eines großen Kinosaals mit etwa 600 Sitzplätzen vermittelt.
THEATRE2	Bei dieser Einstellung wird der räumliche Eindruck eines kleinen Kinosaals mit etwa 300 Sitzplätzen vermittelt.

HINWEIS

Wenn die Funktion „THEATRE1“ oder „THEATRE2“ während der Wiedergabe einer analogen oder digitalen Zweikanal-Signalquelle aktiviert ist, wird der integrierte Dolby Pro Logic II-Decoder aktiviert und die Anzeige PL II leuchtet euchet auf.

Wenn Sie die DAP-Modus verwenden, kommt aus allen angeschlossenen und aktivierten Lautsprechern Ton.

• Wenn die Surround-Lautsprecher in den Lautsprechereinstellungen auf „NO“ eingestellt sind (siehe Seite 16), wird JVCs eigenes 3D PHONIC-Format verwendet (es wurde entwickelt, um einen Surround-Effekt ausschließlich über die Frontlautsprecher zu erzeugen). Die Anzeige 3D leuchtet im Display auf.

■ MONO FILM

Damit ein größeres akustisches Klangfeld in Ihrem Hörraum bei der Wiedergabe von Video-Software mit monophonem Klang (analoge und digitale Zweikanalsignale inklusive Dual Mono-Signal) erzeugt wird, steht dieser Modus zur Verfügung. Der Surround-Effekt wird hinzugefügt und die Schallortung der Schauspieler wird verbessert.

Dieser Modus kann nicht für digitale Mehrkanalsignale verwendet werden.

Bei der Verwendung von „MONO FILM“ kommt der Klang aus allen angeschlossenen (und aktivierten) Lautsprechern.

• Wenn die Surround-Lautsprecher in den Lautsprechereinstellungen auf „NO“ eingestellt sind (siehe Seite 16), wird JVCs eigenes 3D PHONIC-Format verwendet (es wurde entwickelt, um einen Surround-Effekt ausschließlich über die Frontlautsprecher zu erzeugen).
  Die Anzeige 3D leuchtet im Display auf.
• Wenn eingehende Signale von digitalen Zweikanalsignalen auf einen anderen digitalen Signaltyp wechseln, wird „MONO FILM“ deaktiviert und ein entsprechender Surround-Modus aktiviert.

■ Stereo-Wiedergabe über sämtliche Kanäle (ALL CH ST.)

In dieser Modus kann unter Verwendung aller angeschlossenen (und aktivierten) Lautsprecher ein umfangreicheres Stereo-Klangfeld erzeugt werden. Diese Modus kann nicht verwendet werden, wenn keine Surround-Lautsprecher angeschlossen sind.

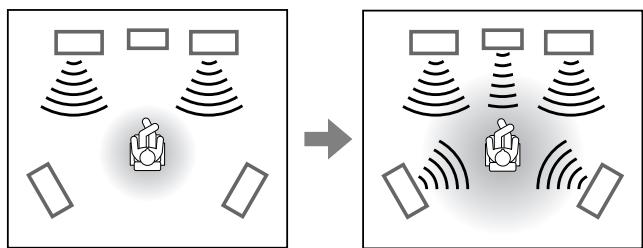

Durch normales Stereo-Format reproduziertes Soundfeld
Durch All Channel Stereo reproduziertes Soundfeld

3D HEADPHONE-Modus

Wenn Sie einen Kopfhörer während eines aktiven DSP-Modus verwenden, wird der 3D HEADPHONE-Modus aktiviert, unabhängig vom Typ der wiedergegebenen Software. „3DHEADPHONE“ wird im Display angezeigt und die Anzeigen DSP, 3D und HP leuchten auf.

Verwendung der Surround-/DSP-Modi

In Abhängigkeit vom eingehenden Signal sind unterschiedliche Surround-/DSP-Modi verfügbar.

Weitere Einzelheiten finden Sie unter „Verfügbare Surround- und DSP-Modi in Abhängigkeit vom eingehenden Signal“ auf Seite 33.

Durch Aktivieren eines der Surround-/DSP-Modi für eine Signalquelle werden automatisch die gespeicherten Einstellungen und Werte aufgerufen.

• Zum Einstellen des Lautsprecher-Ausgangspegel, siehe Seite 21.
• Zum Einstellen des Effektpegels für den DSP-Modus (mit Ausnahme des All Channel Stereo-Modus), siehe Seite 21.
• Um den umfassenden „Wraparound“-Klangeffekt bei PLII MUSIC (PANORAMA-Steuerung) hinzuzufügen, siehe Seite 21.

HINWEIS

Wenn die Surround-Lautsprecher in den

Lautsprechereinstellungen auf „NO“ eingestellt sind (siehe Seite 16), können Sie den Modus All Channel Stereo nicht auswählen.

Wenn „AUTO SurrND (Auto Surround)“ auf „ON“ eingestellt ist

Sie können den Surround-Modus einfach bei der Wiedergabe von Multikanal-Software genießen (Digitaleingang muss für diese Signalquelle ausgewählt sein). Um die Funktion Auto Surround zu aktivieren, siehe Seite 19.

Auf der Fernbedienung:

Stellen Sie den Wahlschalter auf „AUDIO/TV/VCR/STB“, wenn der Receiver über die Fernbedienung betrieben wird.

1 Starten Sie die Wiedergabe einer Signalquelle Ihrer Wahl.

- Achten Sie darauf, dass Sie den Eingangsmodus (analog oder digital) richtig ausgewählt haben.

2 Drücken Sie mehrfach die Taste SURROUND, um den gewünschten Surround-/DSP-Modus auszuwählen.

- Für Dolby Digital-Multikanal-Software (mit Ausnahme von Zweikanal- und Dual Mono-Software):

DOLBY D	→	HALL1	→
HALL2	→	LIVE CLUB	→
DANCE CLUB	→	PAVILION	→
THEATRE1	→	THEATRE2	→
ALL CH ST.	→	SURRND OFF	→
(Zurück zum Anfang)

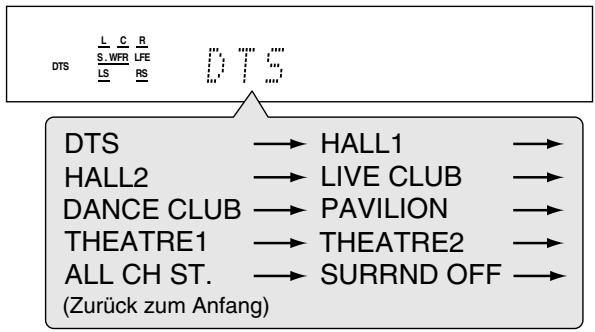

- Für DTS-Multikanal-Software (mit Ausnahme von Zweikanal- und Dual Mono-Software):

• Für Dual Mono-Software:

Sie können auswählen, welchen Kanal Sie hören möchten (siehe Seite 18).

- Für digitale Zweikanal-Software oder analoge Signalquellen:

Bsp.: Wenn Lineare PCM-Signale eingehen.

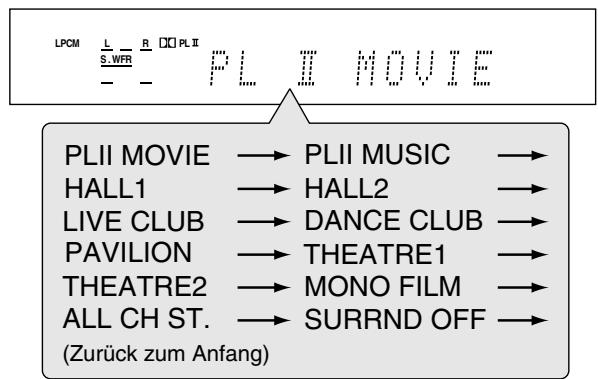

LPCM L R DPL II PL II MOVIE S.WFR - - PLII MOVIE → PLII MUSIC → HALL1 → HALL2 → LIVE CLUB → DANCE CLUB → PAVILION → THEATRE1 → THEATRE2 → MONO FILM → ALL CH ST. → SURREND OFF → (Zurück zum Anfang)

Virtual Surround Back

Sie können bei der Wiedergabe von Dolby Digital Surround EX-Software oder DTS-ES-Software die Wiedergabe über den hinteren Surround Kanal über Virtual Surround Back genießen.

Bsp.: Bei der Wiedergabe von DTS-ES-Software.

Um die Funktion Virtual Surround Back zu aktivieren, siehe Seite 18.

Surround-/DSP-Modi deaktivieren

Drücken Sie mehrfach die Taste SURROUND, so dass „SURRND OFF“ im Display angezeigt wird.

Auf der Frontplatte:

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn abgeschlossen haben, beginnen Sie erneut mit Schritt 2.

1 Starten Sie die Wiedergabe einer Signalquelle Ihrer Wahl.

- Achten Sie darauf, dass Sie den Eingangsmodus (analog oder digital) richtig ausgewählt haben.

2 Drücken Sie die Taste SURROUND.

3 Drehen Sie am MULTI JOG, um den gewünschten Surround-/DSP-Modus auszuwählen.

- Für Dolby Digital-Multikanal-Software (mit Ausnahme von Zweikanal- und Dual Mono-Software):
    I["(Zurück zum Anfang)"]

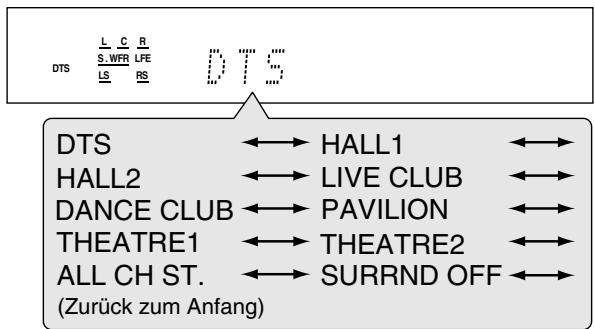

- Für DTS-Multikanal-Software (mit Ausnahme von Zweikanal- und Dual Mono-Software):

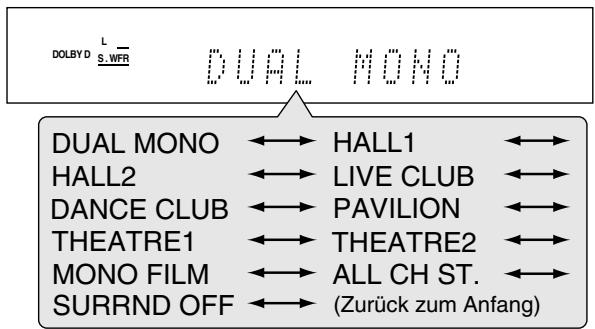

• Für Dual Mono-Software:

Sie können auswählen, welchen Kanal Sie hören möchten (siehe Seite 18).

- Für digitale Zweikanal-Software oder analoge Signalquellen:

Bsp.: Wenn Lineare PCM-Signale eingehen.

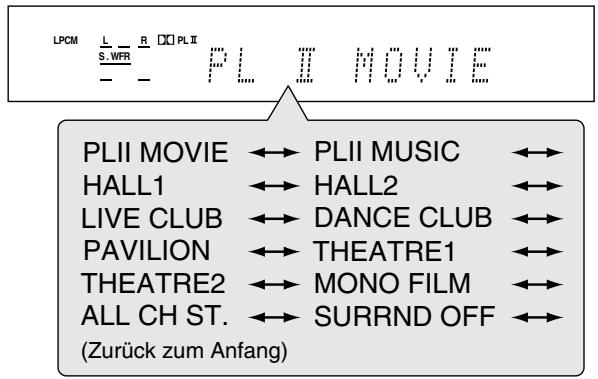

LPCM L R ☐ PLII S.WFR -- PL II MOVIE PLII MOVIE ↔ PLII MUSIC ↔ HALL1 ↔ HALL2 ↔ LIVE CLUB ↔ DANCE CLUB ↔ PAVILION ↔ THEATRE1 ↔ THEATRE2 ↔ MONO FILM ↔ ALL CH ST. ↔ SURREND OFF ↔ (Zurück zum Anfang)

Virtual Surround Back

Sie können bei der Wiedergabe von Dolby Digital Surround EX-Software oder DTS-ES-Software die Wiedergabe über den hinteren Surround Kanal über „Virtual Surround Back“ genießen.

Bsp.: Bei der Wiedergabe von DTS-ES-Software.

Um die Funktion Virtual Surround Back zu aktivieren, siehe Seite 18.

Surround-/DSP-Modi deaktivieren

Drehen Sie am MULTI JOG, so dass „SURRND OFF“ im Display angezeigt wird.

Verfügbare Surround- und DSP-Modi in Abhängigkeit vom eingehenden Signal

ModiEingehendes Signal	Surround-Modi	DSP-Modi	HEADPHONE-Modus	Surround/DSP deaktiviert
Dolby Digital (Multikanal)	DOLBY D	HALL1/2, LIVE CLUB, DANCE CLUB, PAVILION, THEATRE1/2, ALL CH ST.*2	HEADPHONE, 3D HEADPHONE	SURRND OFF (Stereo)
Dolby Digital Surround EX	DOLBY D(Virtual Surround Back*1)
DTS (Multikanal)	DTS
DTS-ES	DTS(Virtual Surround Back)
Dual Mono	DUAL MONO	HALL1/2, LIVE CLUB, DANCE CLUB, PAVILION, THEATRE1/2, MONO FILM, ALL CH ST.*2
Dolby Digital (Zweikanal)	PLII MOVIE, PLII MUSIC
DTS (Zweikanal)
Lineare PCM
Analog

*1 Virtual Surround Back kann bei bestimmter Software u.U. nicht verwendet werden.
*2 Kann nicht ausgewählt werden, wenn die Surround-Lautsprecher in den Lautsprechereinstellungen auf „NO“ gestellt sind (siehe Seite 16).

*1 Virtual Surround Back kann bei bestimmter Software u.U. nicht verwendet werden.
*2 Kann nicht ausgewählt werden, wenn die Surround-Lautsprecher in den Lautsprechereinstellungen auf „NO“ gestellt sind (siehe Seite 16).

Bedienen anderer JVC-Produkte

Sie können die im Lieferumfang enthaltene Fernbedienung nicht nur zur Bedienung des Receivers/DVD-Spielers verwenden, sondern auch für andere JVC-Geräte.

• Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung der anderen Produkte.
• Einige JVC-Videorecorder können zwei Arten von Fernbedienungssignalen erkennen—Code „A“ und „B“. Mit dieser Fernbedienung können Sie einen Videorecorder bedienen, dessen Fernbedienungscode auf Code „A“ gestellt ist.
• Einige JVC-DVD-Recorder können vier Arten von Fernbedienungssignalen erkennen. Mit dieser Fernbedienung können Sie einen DVD-Recorder bedienen, dessen Code auf den ursprünglichen Code eingestellt ist. Einzelheiten zur Montage finden Sie in der Gebrauchsanweisung des DVD-Recorders.
• Wenn Sie die anderen Produkte bedienen möchten, richten Sie die Fernbedienung direkt auf den Fernbedienungssensor des entsprechenden Produkts.

TV

MBR 0/11 0/1 0/11 0/11 0/1 + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Stellen Sie den Wahlschalter auf „AUDIO/TV/VCR/STB“.

Sie können jederzeit die folgenden Funktionen ausführen:

TV ⏻/l:	Schaltet das Fernsehgerät ein oder aus.
TV VOL +/-:	Regelt die Lautstärke des Fernsehgeräts.
TV/VIDEO:	Ändert den Eingangsmodus (Videoeingang und TV-Tuner) am Fernsehgerät.

Nachdem Sie die Taste TV gedrückt haben, können Sie das Fernsehgerät wie folgt bedienen:

CHANNEL +/-:	Ändert den Kanalnummer.
1 – 9, 0, 100+:	Wählt eine Kanalnummer aus.
TV RETURN (10):	Funktioniert wie die Taste TV RETURN.

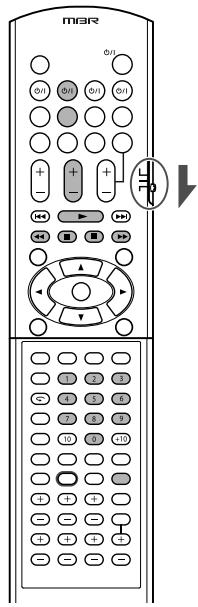

VCR

M8R +/-

Stellen Sie den Wahlschalter auf „AUDIO/TV/VCR/STB“.

Sie können jederzeit die folgenden Funktionen ausführen:

VCR ⏻/I:

Schaltet den Videorecorder ein oder aus.

Nachdem Sie die Taste VCR gedrückt haben, können Sie den Videorecorder wie folgt bedienen:

CHANNEL +/-:	Ändert die Kanalnummern an der Videorecorder.
1 – 9, 0:	Wählt Kanalnummern an der Videorecorder aus.
▶:	Startet die Wiedergabe.
■:	Beendet die Wiedergabe.
II:	Unterbricht die Wiedergabe. Drücken Sie die Taste ▶, um die Wiedergabe fortzusetzen.
▶▶:	Spult das Band schnell vor.
◀◀:	Spult das Band schnell zurück.
REC PAUSE:	Aufnahmepause machen. Um die Aufnahme zu starten, drücken Sie diese Taste und dann auf ▶.

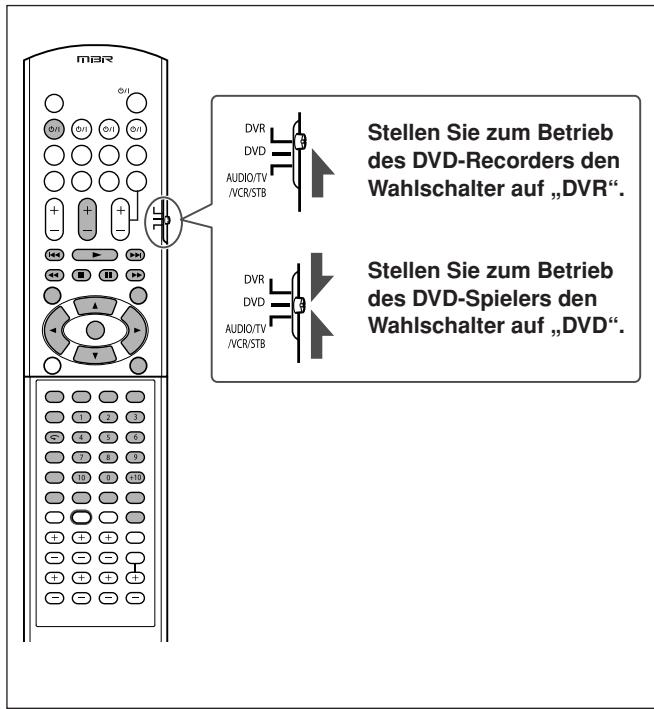

■ DVD-Recorder oder DVD-Spieler

mBR DVR DVD AUDIO/TV /VCR/STB Stellen Sie zum Betrieb des DVD-Recorders den Wahlschalter auf „DVR“. DVR DVD AUDIO/TV /VCR/STB Stellen Sie zum Betrieb des DVD-Spielers den Wahlschalter auf „DVD“.

Nachdem Sie die Moduswahltaste gedrückt haben, können Sie den DVD-Recorder bzw. den DVD-Spieler wie folgt bedienen.

Weitere Einzelheiten finden Sie in der mit dem DVD-Recorder oder DVD-Spieler gelieferten Anleitung.

DVR/DVD ⭕/I:	DVD-Recorder oder DVD-Spieler ein- oder ausschalten.
CHANNEL +/-	(nur für DVD-Recorder):Ändert die Kanalnummern auf dem DVD-Recorder.
►:	Beginnt mit der Wiedergabe.
■:	Beendet die Wiedergabe.
II:	Unterbricht die Wiedergabe. Drücken Sie die Taste ►, um die Wiedergabe fortzusetzen.
►►I:	Springt zum Anfang des nächsten Kapitels.
◄◄◄:	Springt zum Anfang des aktuellen (oder vorherigen) Kapitels.
►►:	Schneller Vorlauf.
◄◄◄:	Schneller Rücklauf.
TOP MENU/MENU:Zeigt das Menü auf DVD VIDEO-Discs.
ON SCREEN:	Zeigt die Bildschirmleiste.
▲/▼/►/◄:	Wählt ein Element auf dem Menübildschirm aus.
ENTER:	Gibt die ausgewählte Funktion, Kanalnummer oder Titelnummer ein.
1 – 9, 0 (für DVD-Recorder):Wählt Kanalnummern oder Titelnummern.(ENTER drücken, um die Nummer einzugeben)
1 – 10, 0, +10 (für DVD-Spieler):Wählt eine Titelnummer, Menüfunktion usw.

Sie können auch die folgenden Tasten für die Bedienung eines JVC DVD-Recorders oder DVD-Spieler verwenden, wenn diese die jeweilige Funktion unterstützen:

Für diverse Einstellungen:

AUDIO: Auswählen der Audiosprache/-kanal. SUBTITLE: Auswählen der Untertitel-Sprache.

SET UP: Anzeigen des Präferenzdisplays. VFP: Einstellen des Bildes.

PROGRESSIVE*: Ändern des Abtastverfahrens.

ANGLE: Ändern des Blickwinkels.

Für diverse Wiedergabeeinstellungen:

TITLE/GROUP: Auswählen der Titel-/Gruppennummer über die Zifferntasten.

ZOOM (nur für DVD-Spieler): Vergrößern und verkleinern.

(One Touch Replay): Setzt die Wiedergabeposition 10 Sekunden vor die aktuelle Position.

RETURN: Kehrt während des Menübetriebs zum Hauptmenü zurück.

CANCEL: Löscht den vorprogrammierten Titel usw.

SLIDE EFFECT*: Wählt den Effekt für die Wiedergabe der Diashow für JPEG-Discs.

SOUND EFFECT (nur für DVD-Spieler): Wählt den Klangeffekt aus.

Aufnahme (NUR für DVD-Recorder):

REC PAUSE: Aufnahmepause eingeben. Drücken Sie die Taste ▶, um die Wiedergabe fortzusetzen.

Für andere Funktionen:

DVD, HDD (für DVD-Recorder mit integriertem HDD-Deck): Wählt den DVD-Recorder oder das HDD-Deck aus.

DISPLAY: Ändert Display-Informationen.

DIMMER*: Ändert die Helligkeit des Displays.

HINWEISE

• Drücken und halten Sie die mit einem Sternchen (*) gekennzeichneten Tasten.
• Verwenden Sie die mit Ihrem DVD-Recorder oder DVD-Spieler mitgelieferte Fernbedienung, wenn diese Tasten nicht ordnungsgemäß funktionieren. Weitere Einzelheiten entnehmen Sie den Bedienungsanleitungen für Ihren DVD-Recorder oder DVD-Spieler.

Bedienen der Geräte von Fremdherstellern

Durch Verändern der übertragbaren Signale können Sie die im Lieferumfang enthaltene Fernbedienung zur Bedienung von Geräten anderer Hersteller verwenden.

• Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung der anderen Produkte.
• Wenn Sie diese Komponenten mit der Fernbedienung bedienen möchten, müssen Sie zunächst den Herstellercode für das Fernsehgerät, den Videorecorder und den die Set-Top-Box eingeben.
• Wenn die Batterien der Fernbedienung ausgewechselt werden, müssen die Herstellercodes erneut eingegeben werden.

So ändern Sie die Fernbedienungssignale zum Bedienen eines Fernsehgeräts

Stellen Sie den Wahlschalter auf „AUDIO/TV/VCR/STB“.

1 Drücken Sie die Taste TV ⏻/l, und halten Sie sie gedrückt.
2 Drücken Sie die Taste TV.
3 Geben Sie den Herstellercode mit Hilfe der Tasten 1 – 9 und 0 ein.

Siehe „Herstellercodes für Fernsehgeräte“ in der rechten Spalte.

4 Lassen Sie die Taste TV 📍/| los.

Jetzt können Sie das Fernsehgerät wie folgt bedienen:

TV ⏻/l:	Schaltet das Fernsehgerät ein oder aus.
TV VOL +/-:	Regelt die Lautstärke des Fernsehgeräts.
TV/VIDEO:	Ändert den Eingangsmodus (TV oder VIDEO).

Nachdem Sie die Taste TV gedrückt haben, können Sie das Fernsehgerät wie folgt bedienen:

CHANNEL +/-:	Ändert den Kanalnummer.
1 – 9, 0, +10 (100+):	Wählt eine Kanalnummer aus.

Weitere Einzelheiten finden Sie in der mit dem Fernsehgerät gelieferten Anleitung.

5 Versuchen Sie, das Fernsehgerät durch Drücken von TV 🌐/ı zu bedienen.

Wenn sich das Fernsehgerät ein- und ausschalten läßt, haben Sie den richtigen Code eingegeben.

Wenn mehrere Codes für die Marke des Fernsehgeräts aufgelistet sind, probieren Sie die Codes einzeln aus, bis der richtige eingegeben wurde.

Herstellercodes für Fernsehgeräte

Grundeinstellung: 01

So ändern Sie die Fernbedienungssignale zum Bedienen eines Videorecorders

Stellen Sie den Wahlschalter auf „AUDIO/TV/VCR/STB“.

1 Drücken Sie die Taste VCR ⏻/l, und halten Sie sie gedrückt.
2 Drücken Sie die Taste VCR.
3 Geben Sie den Herstellercode mit Hilfe der Tasten 1 – 9 und 0 ein.

Siehe „Herstellercodes für Videorecorder“ in der rechten Spalte.

4 Lassen Sie die Taste VCR ⏻/I los.

Jetzt können Sie den Videorecorder wie folgt bedienen:

VCR ⬤/I:	Schaltet den Videorecorder ein oder aus.
Nachdem Sie die Taste VCR gedrückt haben, können Sie den Videorecorder wie folgt bedienen:
CHANNEL +/-:	Ändert die Kanalnummern am Videorecorder.
1 – 9, 0:	Wählt eine Kanalnummer am Videorecorder aus.
►:	Startet die Wiedergabe.
■:	Beendet die Wiedergabe.
II:	Unterbricht die Wiedergabe.
►►:	Spult das Band schnell vor.
◀◀:	Spult das Band schnell zurück.

Weitere Einzelheiten finden Sie in der mit dem Videorecorder gelieferten Anleitung.

5 Versuchen Sie, den Videorecorder durch Drücken von VCR 🕒/1 zu bedienen.

Wenn sich der Videorecorder ein- und ausschalten läßt, haben Sie den richtigen Code eingegeben.

Wenn mehrere Codes für die Marke des Videorecorders aufgelistet sind, probieren Sie die Codes einzeln aus, bis Sie den richtigen eingegeben haben.

Herstellercodes für Videorecorder

Hersteller	Codes
JVC	01
Akai	02, 36
Bell+Howell	03, 16
Blaupunkt	04
CGM	03, 05, 16
Daewoo	34
Digital	05
Fisher	03, 16
GE	06
Grundig	07
Hitachi	08, 09
Loewe	05, 10, 11
Magnavox	04, 05
Mitsubishi	12, 13, 14, 15
Nokia	16
Nordmende	17, 18, 19, 31
Orion	20
Panasonic	21
Philips	05, 22
Phonola	05
Saba	17, 18, 19, 23, 31
Samsung	24, 25
Sanyo	03, 16
Sharp	26, 27
Siemens	07
Sony	28, 29, 30, 35
Telefunken	17, 18, 19, 31, 32
Toshiba	33

Grundeinstellung: 01

Die Herstellercodes können ohne vorherige Nachricht geändert werden. Wenn sie geändert wurden, kann das entsprechende Gerät nicht mehr mit dieser Fernbedienung bedient werden.

So ändern Sie die Fernbedienungssignale zum Bedienen einer Set-Top-Box

Stellen Sie den Wahlschalter auf „AUDIO/TV/VCR/STB“.

1 Drücken Sie die Taste STB ⏻/l, und halten Sie sie gedrückt.
2 Drücken Sie die Taste STB CONTROL.
3 Geben Sie den Herstellercode mit Hilfe der Tasten 1 – 9 und 0 ein.

Siehe „Herstellercodes für Set-Top-Boxen“ in der rechten Spalte.

4 Lassen Sie die Taste STB ⏻/I los.

Jetzt können Sie die Set-Top-Box wie folgt bedienen:

STB ⏻/l:	Schaltet die STB ein oder aus.
Nachdem Sie die Taste STB CONTROL gedrückt haben, können Sie die STB wie folgt bedienen:
CHANNEL +/-:	Ändert die Kanalnummern an der STB.
1 – 9, 0:	Wählt Kanalnummern an der STB aus.

Weitere Einzelheiten finden Sie in der mit dem STB gelieferten Anleitung.

5 Versuchen Sie, die Set-Top-Box durch Drücken von STB ⏻/l zu bedienen.

Wenn sich die Set-Top-Box ein- und ausschalten läßt, haben Sie den richtigen Code eingegeben.

Wenn mehrere Codes für die Marke der Set-Top-Box aufgelistet sind, probieren Sie die Codes einzeln aus, bis Sie den richtigen eingegeben haben.

Herstellercodes für Set-Top-Boxen

Hersteller	Codes
JVC	01, 02
Amstrad	03, 04, 05, 06, 33
BT	01
Canal Stellite	22
Canal +	22
D-Box	26
Echostar	19, 20, 21, 23
Finlux	11
Force	30
Galaxis	29
Grundig	07, 08
Hirschmann	07, 19, 39
ITT Nokia	11
Jerrold	16
Kathrein	13, 14, 36
Luxor	11
Mascom	34
Maspro	13
Nokia	26, 28, 35
Pace	10, 27, 33
Panasonic	15
Philips	09, 25
RFT	12
Saba	37
Sagem	24, 31
Salora	11
Selector	31
Skymaster	12, 38
Thomson	37
TPS	24
Triax	32
Videoway	17, 18
Wisi	07

Grundeinstellung: 01

Die Herstellercodes können ohne vorherige Nachricht geändert werden. Wenn sie geändert wurden, kann das entsprechende Gerät nicht mehr mit dieser Fernbedienung bedient werden.

Fehlersuche

Verwenden Sie diese Tabelle, um allgemeine Betriebsprobleme zu beheben. Wenn Sie ein Problem nicht lösen können, setzen Sie sich mit dem nächstgelegenen JVC-Kundendienstzentrum in Verbindung.

Netzanschluss

Die Stromversorgung läßt sich nicht einschalten.

→ Das Netzkabel ist nicht ordnungsgemäß eingesteckt. Stecken Sie das Netzkabel in eine Netzsteckdose.

Der Receiver schaltet sich aus (geht in den Bereitschaftsmodus über).

→ Die Lautsprecher sind wegen zu hoher Lautstärke überlastet.

1. Stoppen Sie die Signalquelle.
2. Schalten Sie das erneut ein, und stellen Sie die Lautstärke ein.

→ Die Lautsprecher sind wegen eines Kurzschlusses der Lautsprecheranschlüsse überlastet. Sie anschließend die Lautsprecherverkabelung. Wenn die Lautsprecherverkabelung nicht kurzgeschlossen ist, setzen Sie sich mit einem Fachhändler in Verbindung.
→ Der Receiver ist durch zu hohe Spannung überlastet. Nehmen Sie Kontakt mit Ihrem Vertragshändler auf, nachdem Sie den Netzstecker gezogen haben.

„OVER HEAT“ blinkt im Display und dann schaltet sich der Receiver aus.

→ Der Receiver ist überhitzt, da er mit hoher Lautstärke oder für lange Zeit betrieben wurde. Schalten Sie den Receiver wieder ein Schaltet sich der Receiver bald danach aus, nehmen Sie Kontakt mit Ihrem Vertragshändler auf, nachdem Sie den Netzstecker gezogen haben.

Klang

Über die Lautsprecher erfolgt keine Wiedergabe.

→ Die Lautsprecherkabel sind nicht angeschlossen. Lautsprecherverkabelung überprüfen und ggf. neu anschließen (siehe Seite 6), nachdem Sie den Netzstecker gezogen haben.
→ Die Anschlüsse wurden nicht ordnungsgemäß vorgenommen. Audioanschlüsse überprüfen (siehe Seiten 7 bis 9), nachdem Sie den Netzstecker gezogen haben.
→ Eine falsche Signalquelle wurde ausgewählt. Wählen Sie die richtige Signalquelle aus.
→ Die Stummschaltung ist aktiviert. Drücken Sie die Taste MUTING, um die Stummschaltung auszuschalten (siehe Seite 13).
→ Ein falscher Eingangsmodus (analog oder digital) ist ausgewählt. Wählen Sie den richtigen Eingangsmodus aus (analog oder digital).
→ TV Direct ist aktiviert. Deaktivieren Sie TV Direct (siehe Seite 12).

Die Wiedergabe erfolgt nur über einen Lautsprecher.

→ Die Lautsprecherkabel sind nicht ordnungsgemäß angeschlossen. Lautsprecherverkabelung überprüfen und ggf. neu anschließen (siehe Seite 6), nachdem Sie den Netzstecker gezogen haben.

Der Baßklang wird bei der Stereo-Wiedergabe zu stark hervorgehoben.

→ Den Audiopositionspegel einstellen (siehe Seite 12).

Das Klangerlebnis kann kurzzeitig durch Außengeräusche wie z.B. das Entladen eines Blitzes beeinträchtigt werden.

→ Wenn Sie den digitalen Koaxialanschluss verwenden, kann das Klangergebnis kurzzeitig durch Außengeräusche wie z.B. das Entladen eines Blitzes beeinträchtigt werden, es wird aber automatisch wiederhergestellt. Dies ist keine Fehlfunktion.

Fernbedienung

Die Fernbedienung funktioniert nicht wie beabsichtigt.

→ Die Fernbedienung ist nicht für den beabsichtigten Vorgang eingestellt. Stellen Sie den Wahlschalter richtig ein und drücken Sie dann vor Inbetriebnahme die entsprechende Taste für die Signalquelle oder die Taste SOUND.

Die Fernbedienung funktioniert nicht.

→ Ein Hindernis blockiert den Fernbedienungssensor des Receiver. Beseitigen Sie das Hindernis.
→ Die Batterien sind verbraucht. Tauschen Sie die Batterien aus.
→ Der Moduswahlschalter wurde auf die falsche Position gestellt. Stellen Sie den Moduswahlschalter auf die korrekte Position.

Die Tasten können nicht verwendet werden.

→ TV Direct ist aktiviert. Deaktivieren Sie TV Direct (siehe Seite 12).

Tuner

Der UKW-Empfang zischt oder summt kontinuierlich.

Das Eingangssignal ist zu schwach. Schließen Sie eine UKW-Außenantenne an, oder setzen Sie sich mit einem Fachhändler in Verbindung.
→ Der Sender ist zu weit entfernt. Wählen Sie einen anderen Sender.
→ Es wird die falsche Antenne verwendet. Fragen Sie Ihren Vertragshändler, ob Sie die richtige Antenne verwenden.
→ Die Antennen sind nicht ordnungsgemäß angeschlossen. Prüfen Sie die Anschlüsse.

Während des UKW-Empfangs sind gelegentlich Knackgeräusche zu hören.

→ Dies sind Zündungsgeräusche von Fahrzeugen. Montieren Sie die Antenne in größerer Entfernung zum Fahrzeugverkehr.

Technische Daten

Technische Daten und Konstruktion können ohne vorherige Nachricht geändert werden.

Verstärker

Ausgangsleistung

Im Stereobetrieb:

Frontkanäle: 60 W Sinusdauertonleistung pro Kanal, beide Kanäle betrieben, an 6 Ω bei 1 kHz mit einem Gesamtklirrgrad von weniger als 10%. (IEC268-3)

Im Surround-Betrieb:

Frontkanäle: 60 W Sinusdauertonleistung pro Kanal an 6 Ω bei 1 kHz mit einem Gesamtklirrgrad von weniger als 10%.

Mittenkanäle: 60 W, Sinusdauertonleistung an 6 Ω bei 1 kHz mit einem Gesamtklirrgrad von weniger als 10%.

Surroundkanäle: 60 W Sinusdauertonleistung pro Kanal an 6 Ω bei 1 kHz mit einem Gesamtklirrgrad von weniger als 10%.

Audio

Audioeingangsempfindlichkeit/Impedanz:

DVR/DVD, VCR, TV, VIDEO: 170 mV(p-p)/47 kΩ

Optisch: DIGITAL IN 2(VIDEO): -21 dBm bis -15 dBm (660 nm ±30 nm)

* Entspricht Lineare PCM, Dolby Digital und DTS (mit Abtastfrequenz—32 kHz, 44,1 kHz, 48 kHz).

Audioausgangspegel

DVR/DVD, VCR, TV: 170 mV

Rauschabstand ('66 IHF/DIN): 87 dB/62 dB

Frequenzgang (6 Ω): 20 Hz bis 20 kHz (±1 dB)

Baßverstärkung: +4 dB ±1 dB bei 100 Hz

Frequenzgangausgleich:

Mittelfrequenz: 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz

Steuerbereich: ±8 dB

Video

Videoeingangsempfindlichkeit/Impedanz:

S-Video: DVR/DVD, VCR:

Y (leuchtdichte): 1 V(p-p)/75 Ω

C (Chrominanz, Impuls): 0,3 V(p-p)/75 Ω

RGB: DVR/DVD, VCR: 0,7 V(p-p)/75 Ω

Komponente: DVR/DVD:

Y (leuchtdichte): 1 V(p-p)/75 Ω

Videoausgangspegel/Impedanz:

FBAS-Signal: DVR/DVD, VCR, TV:

1 V(p-p)/75 Ω

S-Video: TV:

Y (leuchtdichte): 1 V(p-p)/75 Ω

C (Chrominanz, Impuls): 0,3 V(p-p)/75 Ω

RGB: TV: 0,7 V(p-p)/75 Ω

Komponente: MONITOR OUT:

Y (leuchtdichte): 1 V(p-p)/75 Ω

Abstimmbereich: 87,50 MHz bis 108,00 MHz

Nutzbare Empfindlichkeit:

Empfindlichkeitsschwelle 50 dB:

Mono: 21,3 dBf (3,2 μV/75 Ω)

Stereo: 41,3 dBf (31,5 V/75 )

Stereoabstand bei Rec Out: 35 dB bei 1 kHz

MW-Tuner

Abstimmbereich: 522 kHz bis 1 629 kHz

Allgemein

Anschlußwerte: AC 230 V\~, 50 Hz

Leistungsaufnahme: 120 W (im Betrieb)

1 W (im Bereitschaftsmodus)

Abmessungen (B x H x T): 435 mm x 70 mm x 325 mm

Gewicht: 5,6 kg

Identification des parties 2

Pour commencer .... 4

DVR/DVD, VCR, TV: 170 mV

Rapport signal sur bruit ('66 IHF/DIN): 87 dB/62 dB
