BEDIENUNGSANLEITUNG BCC48 SWITEL

Bedienungsanleitung 3.

Mode d'emploi 13.

1 Allgemeine Hinweise 4.

Bestimmungsgemäße Verwendung 4. . . . . . . . . . . . . . . . . . . .

Sicherheitshinweise 4.

Entsorgung 4.

2 Bedienelemente 5.

Sender (Babygerät) 5.

Empfänger (Elterngerät) 5

Ladeschale 5.

3 Inbetriebnahme 6

Sicherheitshinweise 6.

Verpackungsinhalt prüfen 6

Elterngerät 6

Babygerät 6

4 Bedienung 7

Babyphon ein-/ausschalten 7

Lautstärke 7

Akkuladeanzeige/Akku-Leerwarnung 7

Babyalarm 7

Funkruf zwischen Baby- und Elterngerät (Paging) 7

Nachtlicht 8

5 Fehlerbeseitigung 9

6 Technische Daten 10

Reinigung und Pflege 10

Konformitätserklärung 10

7 Garantie 11

1 Allgemeine Hinweise

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Öffnen Sie niemals die Geräte und führen Sie keine Reparaturen durch. Wenden Sie sich im Garantiefall an Ihren Fachhändler. Im Zuge von Projektverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor.

Bestimmungsgemäße Verwendung

Das Babyphon dient zur Raumüberwachung. Der Sender (Babygerät) überträgt Stimmen und andere Geräusche vom Baby zum Empfänger (Elterngerät). Jede andere Verwendung gilt als nicht bestimmungsgemäß. Die Verwendung dieser Geräte ersetzt nicht die persönliche Anwesenheit und das Aufpassen auf Ihr Kind. Schadensersatzansprüche, die über die gesetzlichen Bestimmungen hinausgehen, sind ausgeschlossen.

Sicherheitshinweise

Das Babyphon wurde entwickelt, um Ihnen zusätzliche Sicherheit zu bieten, wenn Sie einmal nicht im selben Zimmer wie Ihr Baby sein können. Es ist KEIN Ersatz für das Aufpassen durch Erwachsene. Während der Benutzung muss sich ein Elternteil immer in Reichweite des Babyphons aufhalten. Ihr Babyphon ist weder ein medizinisches Gerät noch kann es den "plötzlichen Kindstod" verhindern. Verlassen Sie sich in Bezug auf das Wohlbefinden Ihres Kindes nicht auf dieses Gerät. Überprüfen Sie regelmäßig persönlich, ob es Ihrem Kind gut geht.

• Legen Sie niemals etwas über Ihr Babyphon bzw. decken Sie es niemals ab.
• Legen Sie das Eltem- oder Babygerät niemals in Wassermähe oder in einer feuchten Umgebung ab.
• Achten Sie bei Auslandsreisen darauf, dass die am Netzteil angegebene Spannung mit der Spannung vor Ort übereinstimmt.
• Werfen Sie Batterien/Akkus niemals in den Hausmüll. Beachten Sie die Entsorgungsmöglichkeiten Ihrer Kommunalbehörden.
• Verwenden Sie in Ihrem Elterngerät niemals Einwegbatterien. Verwenden Sie nur die empfohlenen Akkus - 2 x AAA 1,2 V 800 mAH NiMH.
• Verwenden Sie nur das mitgelieferte Netzteil, andernfalls riskieren Sie die Beschädigung Ihres Babyphons.
• Ziehen Sie das Netzteil und entfernen Sie die Batterien/Akkus, wenn Sie das Babyphon nicht benutzen.
• Besprühen Sie das Gerät nicht mit Reinigungspolitur. Ziehen Sie das Netzteil, bevor Sie das Gerät reinigen.
• Während der Benutzung können die Netzteile warm werden.
• Setzen Sie Ihr Eltern- oder Babygerät keinem direkten Sonnenlicht aus.

Die Ladekapazität der wiederaufladbaren Akkus im Elterngerät lässt mit der Zeit nach, so dass diese unter Umständen ersetzt werden müssen. Neue Akkus können über unsere Hotline bezogen werden.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen.

Akkus/Batterien entsorgen Sie beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

2 Bedienelemente

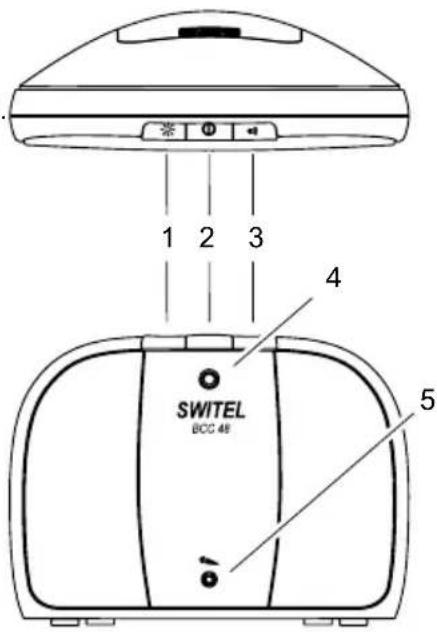

Sender (Babygerät)

1 Nachtlicht-Taste

Drücken Sie diese Taste, um das Nachtlicht einzuschalten. Das Licht scheint leicht durch die Vorderleiste. Drücken Sie die Taste erneut, um das Licht zu dimmen, bis es ausgeschaltet ist.

2 Einschalt-Taste Ein/Aus

Drücken Sie diese Taste kurz, um das Gerät einzuschalten. Halten Sie diese Taste gedrückt, um das Gerät auszuschalten.

3 Funkruf-Taste

Halten Sie die Taste gedrückt. Das Elterngerät gibt einen Alarmton. Mit dieser Funktion können Sie Hilfe rufen oder ein verlegtes Elterngerät wiederfinden.

4 Betriebsanzeige

Das rote Licht leuchtet, wenn die Stromversorgung eingeschaltet ist. Wenn die Batterien im Batteriebetrieb schwächer werden, blinkt die Leuchte langsam.

5 Mikrofon

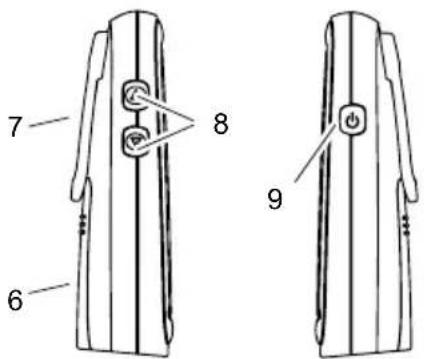

Empfänger (Elterngerät)

6 Akkufachdeckel

Wiederaufladbare Akkus.

7 Gürtelclip

8 Lautstärke-Tasten

Stellen Sie die Lautstärke ein, in der Sie die Geräusche aus dem Babyzimmer hören möchten.

9 Einschalt-Taste Ein/Aus

Drücken Sie diese Taste kurz, um das Gerät einzuschalten. Halten Sie diese Taste gedrückt, um das Gerät auszuschalten.

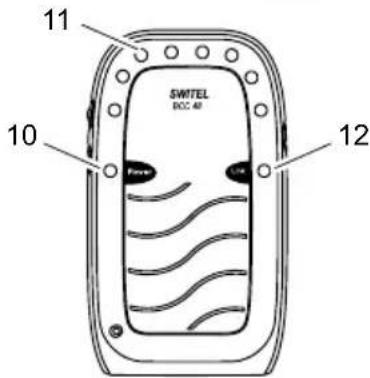

10 Betriebsanzeige

Zeigt an, dass die Stromversorgung eingeschaltet ist. Wenn die Betriebsanzeige blinkt, müssen die Akkus geladen werden.

11 Geräuschsensorleuchten

12 Verbindungsleuchte

Grünes Licht EIN bedeutet, dass das Gerät mit dem Babygerät "verbunden" ist. Wenn diese Leuchte blinkt, besteht keine Verbindung zum Babygerät.

Ladeschale

13 Ladeleuchte

Wenn das Elterngerät in die Ladeschale gelegt wird, leuchtet die rote Ladeleuchte, um den Ladevorgang anzuzeigen. Die Leuchte bleibt eingeschaltet, um anzuzeigen, dass ein optimaler Ladevorgang eingehalten wird.

1 2 3 4 SWITEL BCC 48 5

7 6 8 9

11 SWITEL BCC 48 10 Fan 12

Lesen Sie vor Inbetriebnahme unbedingt die "Allgemeinen Hinweise" am Anfang dieser Bedienungsanleitung.

Verpackungsinhalt prüfen

Zum Lieferumfang gehören:

1 Elterngerät (Empfänger)	1 Ladeschale mit Netzteil2 wiederaufladbare AkkusTyp AAA, 800 mAh
1 Babygerät (Sender) 1 Netzteil mit Netzschnur

Elterngerät

1. Entfernen Sie den Gürtelclip, indem Sie den Clip (14) oben anheben und nach unten schieben.

2. Entfernen Sie anschließend den Akkufachdeckel (15) an der Rückseite des Elterngeräts, indem Sie auf den Deckel drücken und ihn nach unten schieben. Legen Sie die wiederaufladbaren Akkus entsprechend der Markierungen im Gerät ein und schließen Sie den Deckel wieder.

3. Legen Sie das Elterngerät in die Ladeschale.

4. Stecken Sie das Netzteil in die Steckdose. Die rote Ladeleuchte an der Ladeschale leuchtet auf, um anzuzeigen, dass das Elterngerät geladen wird (die Leuchte bleibt eingeschaltet, um anzuzeigen, dass optimal geladen wird).

14 15

Vor der ersten Benutzung oder nach einer langen Nutzungspause muss das Elterngerät 13 Stunden geladen werden. Während dieser Zeit wird das Elterngerät in der Ladeschale betrieben, wenn es eingeschaltet ist. Ohne Akkus ist ein Betrieb von der Ladestation nicht möglich.

Babygerät

1. Bei einem Stromausfall kann Ihr Babyphon auf Batterieversorgung umschalten. Aus diesem Grund wird das Einlegen von Batterien in das Babygerät empfohlen.
2. Entfernen Sie den Batteriedeckel an der Rückseite des Babygeräts, indem Sie auf den Deckel drücken und ihn nach unten schieben. Legen Sie 3 Alkaline-Batterien des Typs AA (nicht im Lieferumfang enthalten) entsprechend der Markierung im Gerät ein und schließen Sie den Deckel wieder. Verwenden Sie keine Akkus im Babygerät
3. Stecken Sie das Stromkabel in den Eingang an der Seite des Babygeräts und stecken Sie den Netzstecker in die Steckdose.
4. Halten Sie die "Einschalt-Taste" gedrückt, bis die rote "Betriebsanzeige" an der Vorderseite des Babygeräts aufleuchtet.

Das Babygerät sollte in ca. 1 bis 1,5 m Entfernung vom Kinderbett auf einer geraden Oberfläche aufgestellt werden. Stellen Sie das Babygerät niemals in das Kinderbett, Bett oder in den Laufstall. Stellen Sie sicher, dass sich das Gerät, die Kabel und der Netzteil außerhalb der Reichweite von Babys und anderen Kleinkindern befindet. Stellen Sie die Geräte niemals auf antike oder polierte Oberflächen.

4 Bedienung

Sobald Sie Ihr Babyphon eingeschaltet haben, können Sie die Geräusche aus dem Babyzimmer über das Elterngerät hören. Außerdem können Sie die Geräusche "sehen", da die grünen und roten Sensorleuchten oben am Elterngerät mit dem Geräuschpegel aufleuchten und erlöschen.

Wenn die Verbindung zwischen Eltern- und Babygerät zu irgendeinem Zeitpunkt ausfällt, blinkt die grüne Verbindungsleuchte am Elterngerät langsam, es ertönt ein Warnton, der auf die fehlende Verbindung hinweist und die grünen und roten Sensorleuchten reagieren nicht mehr auf Geräusche. Befolgen Sie die Anweisungen im Kapitel "Fehlerbeseitigung", um die Verbindung wiederherzustellen.

Babyphon ein-/ausschalten

Nachdem Sie Ihr Babyphon angeschlossen haben, müssen Sie beide Geräte, das Eltern- und das Babygerät einschalten. Dazu betätigen Sie die "Einschalt-Taste" des jeweiligen Geräts kurz. Zum Ausschalten halten Sie die "Einschalt-Tasten" gedrückt.

Lautstärke

Mit den "Nach-oben-Tasten" und "Nach-unten-Tasten" an der Seite des Elterngeräts können Sie die Lautstärke einstellen, mit der Sie Ihr Baby hören. Die 5 grünen Geräuschsensorleuchten dienen als Levelanzeige.

Akkuladeanzeige/Akku-Leerwarnung

Das Elterngerät funktioniert außerhalb der Ladeschale bis zu 10 Stunden. Dies hängt jedoch davon ab, wie stark die Akkus geladen sind. Wenn die Akkus nur gering geladen sind, beginnt die Betriebsanzeige am Elterngerät zu blinken und Sie sollten das Gerät zurück in die Ladeschale legen, um die Akkus zu laden. Auch in der Ladeschale können Sie Ihr Elterngerät weiter benutzen.

Wenn Sie das Elterngerät einschalten, zeigen die Geräuschsensorleuchten den aktuellen Ladezustand der Akkus an:

8 Geräuschsensorleuchten = vollständig geladen
6 Geräuschsensorleuchten = halb geladen
4 Geräuschsensorleuchten = Akkus entladen sich
2 Geräuschsensorleuchten (Signalton) = Akkus müssen geladen werden

Ein Akku-Leerwarnungs-Signalton wird ausgegeben, wenn die Akkus geladen werden müssen und die rote Betriebsanzeige blinkt. Wenn dieser Fall Eintritt, müssen Sie das Elterngerät in die Ladestation zurückstellen. Der Betrieb ist auch während des Ladens gewährleistet.

Babyalarm

Wenn die Lautstärke Ihres Elterngeräts ganz nach unten gestellt ist, weil Sie nur die Leuchten zur Überwachung benutzen möchten und der Geräuschpegel im Babyzimmer so laut ist, dass am Elterngerät die roten Geräuschsensorleuchten aufleuchten, dann wird vom Babygerät zusätzlich ein Warnton (Babyalarm) ausgesendet.

Um den Warnton und die Babyalarm-Funktion auszuschalten, müssen Sie nur die Lautstärke am Elterngerät wieder nach oben stellen.

Funkruf zwischen Baby- und Elterngerät (Paging)

Diese Funktion ist nützlich, wenn sich ein Elternteil im Babyzimmer befindet und Kontakt mit dem anderen Elternteil aufnehmen möchte. Außerdem hilft diese Funktion dabei, ein verlegtes Elterngerät zu finden.

Am Babygerät

Drücken und halten Sie die "Funkruf-Taste". Das Elterngerät sendet einen Ton. Um den Ton auszuschalten, halten Sie eine beliebige Taste am Elterngerät gedrückt oder betätigen Sie die "Funkruf-Taste" am Babygerät ein zweites Mal.

- Bedienung -

Nachtlicht

Das Babygerät hat ein Nachtlicht, das durch einmaliges Berühren ein weiches, gleichmäßiges Licht ausstrahlt, das Ihrem Baby Sicherheit vermittelt und Ihnen ermöglicht, Ihr Baby in einem dunklen Raum zu sehen.

Am Babygerät

Drücken Sie die "Nachtlicht-Taste" oben am Gerät. Ein weiches Licht wird langsam eingeschaltet. Durch erneutes Drücken der Taste erlischt das Licht langsam.

5 Fehlerbeseitigung

Bei technischen Problemen können Sie sich an unsere Service-Hotline unter Tel. [phone] innerhalb der Schweiz (Kosten Swisscom bei Drucklegung: CHF 2.00/min) wenden.

Wenden Sie sich im Garantiefall an Ihren Fachhändler. Die Garantiezeit beträgt 2 Jahre.

Fehler	Ursachen
Die rote "Betriebsanzeige" leuchtet nicht auf, wenn Sie die Netzteile in die Steckdose stecken.	- Prüfen Sie, ob die Stromversorgung besteht und ob alle Verbindungen fest sind und ob beide Geräte mit der "Einschalt-Taste" eingeschaltet sind.
Die grüne "Verbindungsleuchte" am Elterngerät blinkt und Sie können keine Geräusche aus dem Babyzimmer hören.	- 1. Sie befinden sich möglicherweise außerhalb der Reichweite. Gehen Sie näher an das Babygerät und warten Sie 5 Sekunden, damit sich die "Verbindung" aufbauen kann.- 2. Unter Umständen müssen Sie die "Verbindung" zwischen den beiden Geräten durch Aus- und erneutes Einschalten wieder herstellen. Die rote Betriebsanzeige und die grüne Verbindungsleuchte (kann einige Sekunden dauern) sollten leuchten. Die roten und grünen Geräuschsensorleuchten leuchten ebenfalls kurz auf, um den Ladezustand zu signalisieren.
Sie können Ihr Baby im Elterngerät nicht hören, aber die "Verbindungsleuchte" leuchtet immer noch durchgehend.	- Prüfen Sie, ob die Lautstärke am Elterngerät eingeschaltet ist.
Am Elterngerät blinkt die rote "Betriebsanzeige".	- Ihre Akkus sind fast leer. Legen Sie das Elterngerät in die Ladeschale, um es zu laden.
Ihr Babyphon gibt einen hohen Piepton aus.	- Dies kann passieren, wenn sich Eltern- und Babygerät zu nah beieinander befinden. Erhöhen Sie den Abstand zwischen den Geräten.

D

6 Technische Daten

Merkmal Wert
Betriebsfrequenz 1,8 GHz
Reichweite Unter optimalen Bedingungen bis zu 300 m. Innerhalb von Gebäuden reduziert sich die Reichweite (bis zu 50 m) aufgrund von Wänden, Türen usw.
Netzteil, Babygerät (Sender) Input: 230 V	AC, 30 mAOutput: 6 V_DC , 200 mA, Innen = +
Nicht aufladbare Batterien für Babygerät (Sender)(nicht im Lieferumfang enthalten)	Typ AA, 1,5 V Alkaline
Sendeleistung Durchschnitt: 10 mW	Maximum: 250 mW
Netzteil mit Ladeschale für Elterngerät(direkt verdrahtet)	Input: 230 V_AC , 30 mAOutput: 6 V_DC , 200 mA
Wiederaufladbare Akkus für Elterngerät (Empfänger)	Typ AAA 1,2 V 800 mAh NiMH
Betriebszeit mit aufgeladenen Akkus	Ca. 10 Stunden
Zulässige Umgebungstemperatur 10 °C bis 30 °C
Zulässige relative Luftfeuchtigkeit 20 % bis 75 %

Reinigung und Pflege

Reinigen Sie die Geräte mit einem trockenen, weichen, flusenfreien Tuch. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit oben genannter Richtlinie wird durch das CE-Symbol auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.switel.com.

7 Garantie

SWITEL - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung. Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausgetauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr SWITEL - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.
