BEDIENUNGSANLEITUNG TTR90 YAMAHA

FAHRER- UND WARTUNGS-HANDBUCH

TT-R90(P)

EC010000

TTR90(P)

Alle Rechte vorbehalten.

Nachdruck, Verfielfältigung und

Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der

Yamaha Motor Co., Ltd. nicht gestattet.

Gedruckt in Japan

INTRODUCTION

Herzlich willkommen im Kreis der Yamaha-Fahrer. Sie besitzen nun eine TT-R90(P), die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.

In dieser Anleitung erfahren Sie, wie Sie Ihr Motorrad am besten bedienen, inspizieren, warten und abstimmen. Sollten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an den nächsten Yamaha-Händler Ihres Vertrauens.

HINWEIS:

Die Angaben dieser Anleitung befinden sich zum Zeitpunkt der Drucklegung auf dem neuesten Stand. Aufgrund der kontinuierlichen Bemühungen von Yamaha um technischen Fortschritt und Qualitätssteigerung können einige Angaben jedoch für Ihr Modell nicht mehr zutreffen. Richten Sie Fragen zu dieser Anleitung bitte an Ihren Yamaha-Händler.

WARNING

• Diese Anleitung muß vor der Inbetriebnahme sorgfältig studiert werden, um eine sichere Verwendung des Fahrzeuges zu gewährleisten.
• Die Anwesenheit von erwachsenen Personen bei der Inbetriebnahme des Fahrzeuges ist unbedingt erforderlich.
• Das Gewicht des Fahrers sollte nicht über 40 kg liegen.
• Beim Fahren sollte immer ein Helm und entsprechende Schutzkleidung getragen werden.
• Vorsicht vor sich bewegenden Teilen oder Bereichen, die große Wärme entwickeln.
• Vor Fahrtantritt muß die Routinekontrolle am Fahrzeug immer durchgeführt werden (siehe Seite 15).
• Dieses Fahrzeug ist nur für eine Person zugelassen; Zweipersonen-Betrieb ist nicht zulässig.
• Dieses Fahrzeug ist ausschließlich für den Einsatz abseits öffentlicher Straßen vorgesehen. Der Gebrauch auf öffentlichen Straßen ist nicht gestattet.

IMPORTANT NOTICE

Dieses Fahrzeug ist ausschließlich für den Gebrauch abseits öffentlicher Straßen durch junge Fahrer unter Beaufsichtigung von Erwachsenen vorgesehen. Der Einsatz dieses Fahrzeugs auf öffentlichen Straßen, Wegen oder Schnellstraßen ist nicht gestattet.

Der Einsatz abseits der Straßen auf öffentlichem Gelände kann verboten sein. Bitte vor Fahrtantritt die örtlichen Bestimmungen prüfen.

SICHERHEITSINFORMATION

1. Kraftstoff ist leicht entzündlich. Daher:

* Motor beim Auftanken immer abstellen.
* Beim Auftanken darauf achten, daß kein Kraftstoff auf Motor, Krümmer oder Schalldämpfer verschüttet wird.
* Beim Auftanken darauf achten, daß nicht geraucht wird und sich keine offenen Flammen in der Nähe befinden.

1. Falls Kraftstoff geschluckt wurde, große Mengen an Kraftstoffdampf eingeatmet wurden oder Kraftstoff in die Augen gelangt ist, muß unverzüglich ein Arzt aufgesucht werden. Falls Kraftstoff auf Haut oder Kleidung gelangt, sofort mit Wasser und Seife abwaschen und die Kleidung wechseln.

2. Den Motor immer abstellen, wenn das Fahrzeug unbeaufsichtigt ist. Beim Parken des Fahrzeuges folgende Punkte beachten:

* Motor und Auspuffanlage werden sehr heiß. Darum so parken, daß Fußgänger oder Kinder die heißen Teile nicht versehentlich berühren können.
* Das Fahrzeug nicht auf abschüssigem oder weichem Untergrund abstellen, damit es nicht umfallen kann.

SICHERHEITSINFORMATION

1. Das Fahrzeug nicht auf der Straße fahren.

2. Den Motor nicht in geschlossenen Räumen starten.

3. Dieses Fahrzeug ist nur für eine Person zugelassen. Zweipersonen-Betrieb ist nicht gestattet.

4. Sicheres Fahren kann man lernen. Im Zweifelsfall die Eltern fragen.

5. Beim Fahren immer einen Helm tragen.

① Helm
② Schutzbrille
③ Mundschutz
④ Motorrad-Handschuhe
⑤ Motorradstiefel
⑥ Motocross-Hose
⑦ Langärmeliges Trainingshemd

1. When going for riding, be sure to be with your family. Never go alone.

2. Before riding the machine, ask your parents to check the machine very carefully.

3. Don't touch the areas shown, or you'll get burnt in the hand.

4. Don't touch rotating or moving parts.

5. Before starting the engine, be sure to shift the transmission into neutral.

6. Ne jamais partir seul à moto. Toujours partir avec son instructeur.

7. Beim Fahren sollte immer ein Elternteil anwesend sein. Niemals alleine fahren.

8. Avant de rouler, bien veiller à ce qu'un instructeur ait contrôlé attentivement la machine.

9. Vor Fahrtantritt muß die Maschine von einem Elternteil sorgfältig überprüft werden.

10. Ne pas toucher les endroits montrés, car ils peuvent être chauds. Il y a risque de brûlures.

11. Die abgebildeten Fahrzeugbereiche nicht berühren, da es sonst zu Verbrennungen kommen kann.

12. Ne pas toucher les pièces mobiles ou qui tournent.

13. Keine sich drehenden oder sich bewegen- den Teile berühren.

14. Avant de mettre le moteur en marche, bien veiller à être au point mort.

15. Vor dem Starten des Motors sicherstellen, daß sich das Getriebe in der Leerlaufstellung befindet.

KENNZEICHNUNG WICHTIGER HINWEISE

Das Ausrufezeichen bedeutet: "GEFAHR! Achten Sie auf Ihre Sicherheit!"

WARNING

Ein Mißachten dieser Warnhinweise bringt Fahrer, Mechaniker und andere Personen in Verletzungs- oder Lebensgefahr.

ACHTUNG:

Hierunter sind Vorsichtsmaßnahmen zum Schutz des Fahrzeugs vor Schäden aufgeführt.

HINWEISE:

Ein HINWEIS gibt Zusatzinformationen und Tips, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.

INFORMATION AUFFINDEN

1. Diese Anleitung umfaßt sechs Kapitel: 1. Allgemeine Angaben – 2. Technische Daten – 3. Regelmäßige Inspektionen und Einstellarbeiten – 4. Motor – 5. Fahrwerk – 6. Elektrische Anlage.
2. Dem ersten Kapitel geht ein Inhaltverzeichnis voran. Machen Sie sich mit dem Inhalt und Aufbau der Anleitung vertraut, bevor Sie nach bestimmten Angaben suchen. Halten Sie das Buch wie in der Abbildung gezeigt, um das Auffinden der einzelnen Kapitel zu erleichtern.

FC083000

MANUAL FORMAT

Diese Anleitung wurde zusammengestellt, um dem Benutzer ein leicht verständliches Nachschlagewerk in die Hand zu geben, in dem alle dargestellten Arbeitsvorgänge (Ein- und Ausbau, Zerlegung und Zusammenbau, Prüfung und Reparatur) detailliert und in der entsprechenden Reihenfolge beschrieben sind. Je nach Zustand eines fehlerhaften Bauteils weist ein Pfeilsymbol auf die erforderliche Maßnahme hin. Beispiel:

- Lager

Pitting/Beschädigung → Erneuern.

LESEN DER BESCHREIBUNGEN

Um bei der Identifikation der Teile zu helfen und die Arbeitsschritte zu verdeutlichen, sind Explosionsdiagramme am Beginn jedes Ausbau- und Demontageabschnittes dargestellt.

1. Für die Ausbau- und Demontagearbeiten ist meistens ein übersichtliches Explosionsdiagramm ① dargestellt.

2. Die Nummern ② in dem Explosionsdiagramm sind in der Reihenfolge der Arbeiten aufgeführt. Eine in einen Kreis eingeschriebene Nummer bezeichnet einen Demontageschritt.

3. Eine Erläuterung der Arbeiten und Hinweise ist durch ablesefreundliche Symbolmarkierungen ③ gegeben. Die Bedeutungen der Symbolmarkierungen sind auf der nächsten Seite aufgeführt.

4. Eine Arbeitsanweisungstabelle ④ begleitet das Explosionsdiagramm und gibt die Arbeitsreihenfolge, Bezeichnung der Teile, Hinweise zu den Arbeiten usw. an.

5. Der Umfang des Ausbaus ⑤ ist in der Arbeitsanweisungstabelle aufgeführt, um nicht erforderliche Ausbauarbeiten zu vermeiden.

6. Für Arbeiten, für die weitere Informationen benötigt werden, sind schrittweise Ergänzungen ⑥ zusätzlich zu dem Explosionsdiagramm und der Arbeitsanweisungstabelle aufgeführt.

1	2
3	4
5	6
7	8
9	10
11	12
13	14
15 16
17 18
19 20

ABGEBILDETEN SYMBOLS

Die unter ① bis ⑥ abgebildeten Symbole weisen auf die Themen der einzelnen Kapitel hin.

① Allgemeine Angaben
② Technische Daten
③ Regelmäßige Inspektionen und Einstellarbeiten
④ Motor
⑤ Fahrwerk
⑥ Elektrische Anlage

Die Symbole ⑦ bis ⑭ weisen auf wichtige Angaben im Text hin.

⑦ Wartung mit montiertem Motor möglich
⑧ Spezialwerkzeug
⑨ Art und Menge einzufüllender Flüssigkeiten
⑩ Schmiermittel
⑪ Anzugsmoment
⑫ Verschleißgrenzen, Toleranzen
⑬ Motordrehzahl
⑭ Elektrische Sollwerte

Die Symbole ⑮ bis ⑱ in den Explosionszeichnungen weisen auf die zu verwendenden Schmiermittel und die Schmierstellen hin.

⑮ Motoröl
⑯ Molybdändisulfidöl
⑰ Leichtes Lithiumfett
⑱ Molybdändisulfidfett

Die Symbole ⑲ bis ⑳ in den Explosionszeichnungen weisen darauf hin, wann Kleber ⑱ aufgetragen wird und neue Bauteile ⑳ verwendet werden.

⑲ Klebemittel (LOCTITE)
⑳ Erneuern

INDEX

GENERAL INFORMATION

SPECIFICATIONS

ALLGEMEINEANGABEN
TECHNISCHE DATEN
		[7S8T]
REGELMÄSSIGE INSPEKTION UND EINSTELLARBEITE
MOTOR	[70Y4]
	ENG
FAHRWERK
	CHAS	[CD27]
ELEKTRISCHE ANLAGE
	ELEC	[52X8]

CONTENTS

CHAPTER 1

GENERAL INFORMATION

DESCRIPTION 1-1

MACHINE IDENTIFICATION 1-2

IMPORTANT INFORMATION ...... 1-3

KAPITEL 1 ALLGEMEINE ANGABEN

FAHRZEUGBESCHREIBUNG 1-1

FAHRZEUG-IDENTIFIZIERUNG 1-2

WICHTIGE INFORMATIONEN 1-3

ANSCHLÜSSE PRÜFEN 1-5

SPEZIALWERKZEUGE 1-6

ARMATUREN UND DEREN FUNKTION . 1-9

KRAFTSTOFF 1-11

ANLASSEN UND INBETRIEBNAHME .. 1-12

KAPITEL 2 TECHNISCHE DATEN

ALLGEMEINE TECHNISCHE DATEN ..... 2-1

WARTUNGSDATEN 2-4

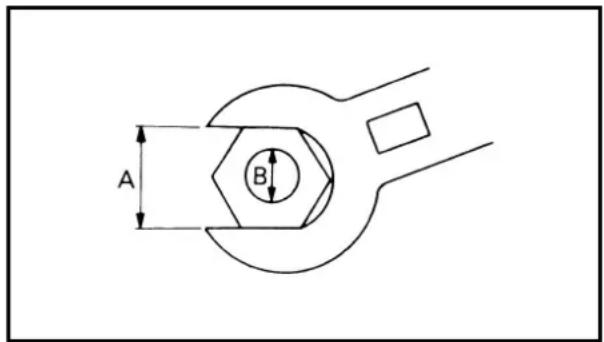

ALLGEMEINE ANZUGSMOMENTE ..... 2-15

EINHEITEN 2-15

KABELFÜHRUNG 2-16

KAPITEL 3 REGELMÄSSIGE INSPEKTION UND EINSTELLARBEITEN

WARTUNGSINTERVALLE 3-1

WARTUNGSINTERVALLE UND SCHMIER-DIENST 3-1

WARTUNGS- UND EINSTELLARBEITEN

VOR FAHRTBEGINN 3-2

MOTOR 3-3

FAHRWERK 3-11

ELEKTRISCHE ANLAGE 3-19

CHAPTER 4 ENGINE

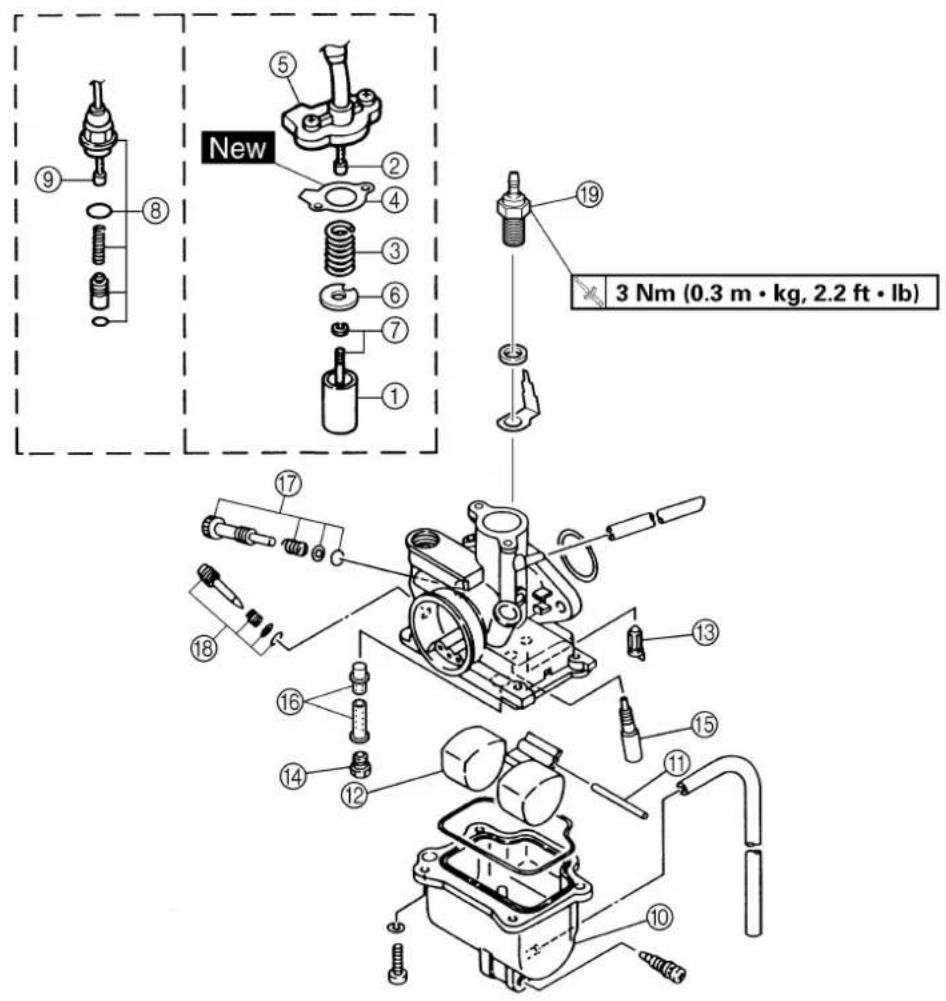

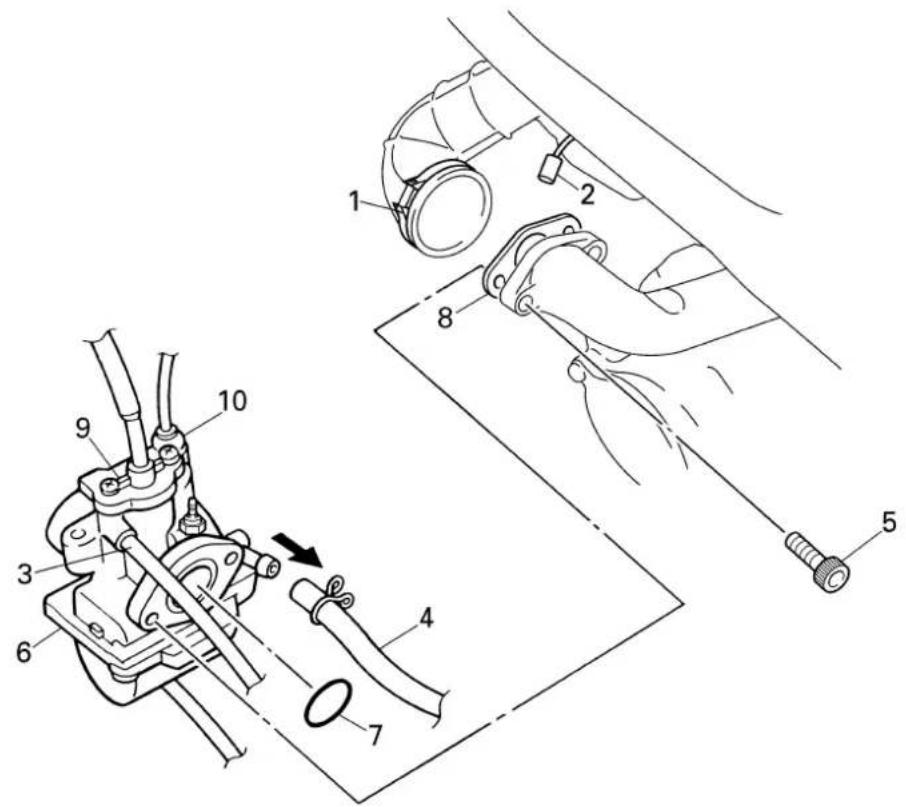

CARBURETOR 4-1

CYLINDER HEAD 4-8

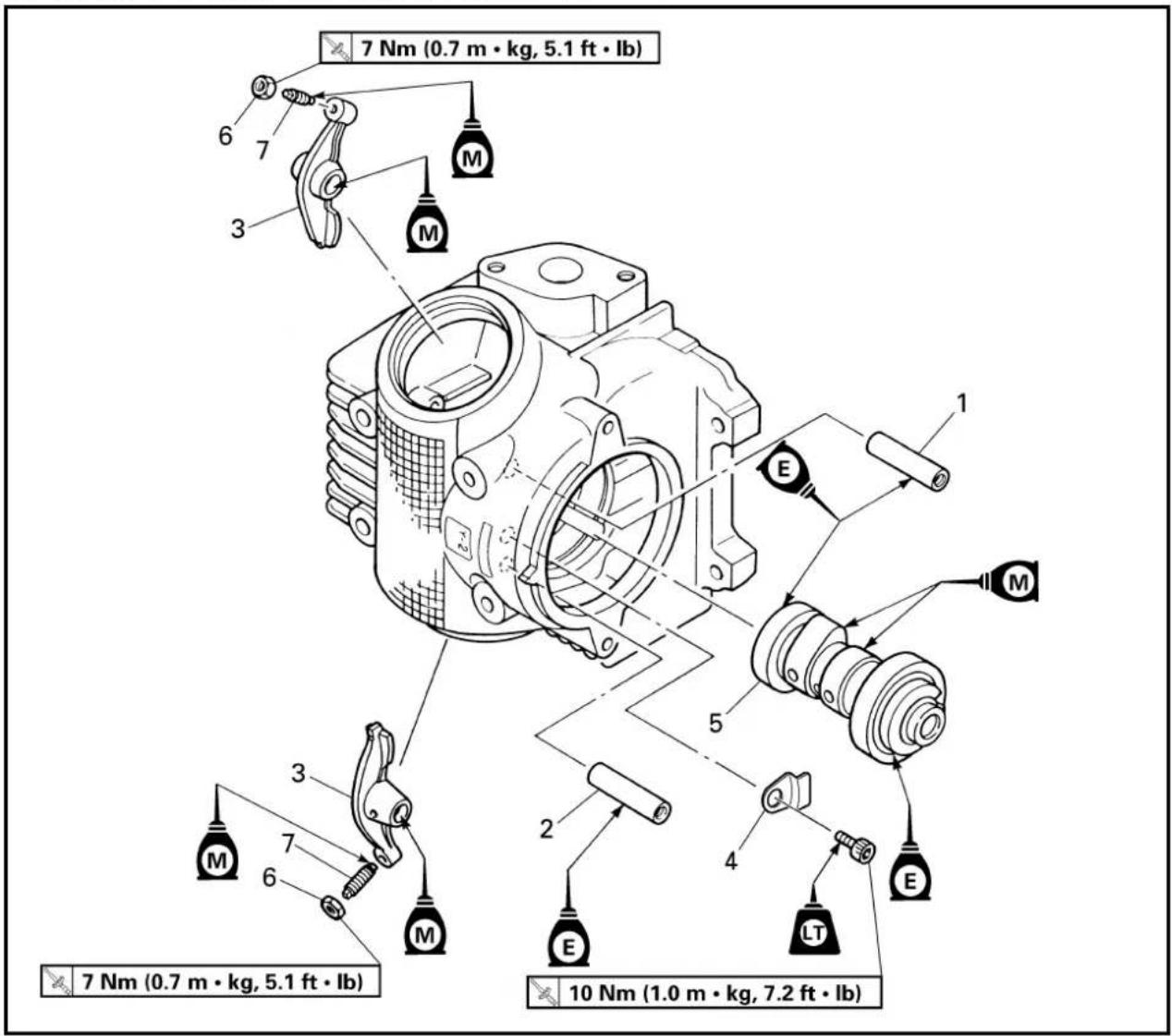

CAMSHAFT AND ROCKER ARMS ..... 4-13

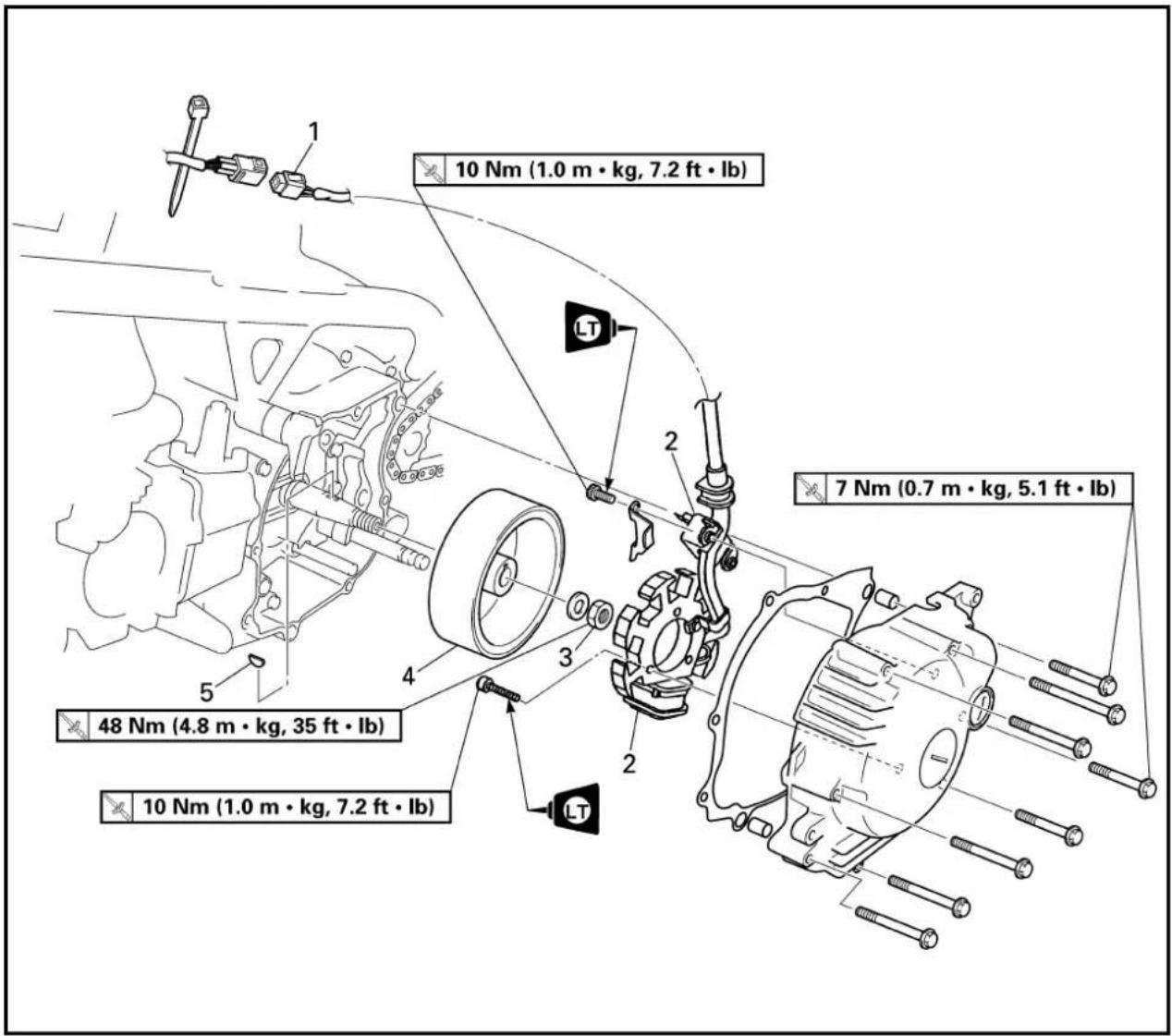

CDI-SCHWUNGRADMAGNETZÜNDER 4-39

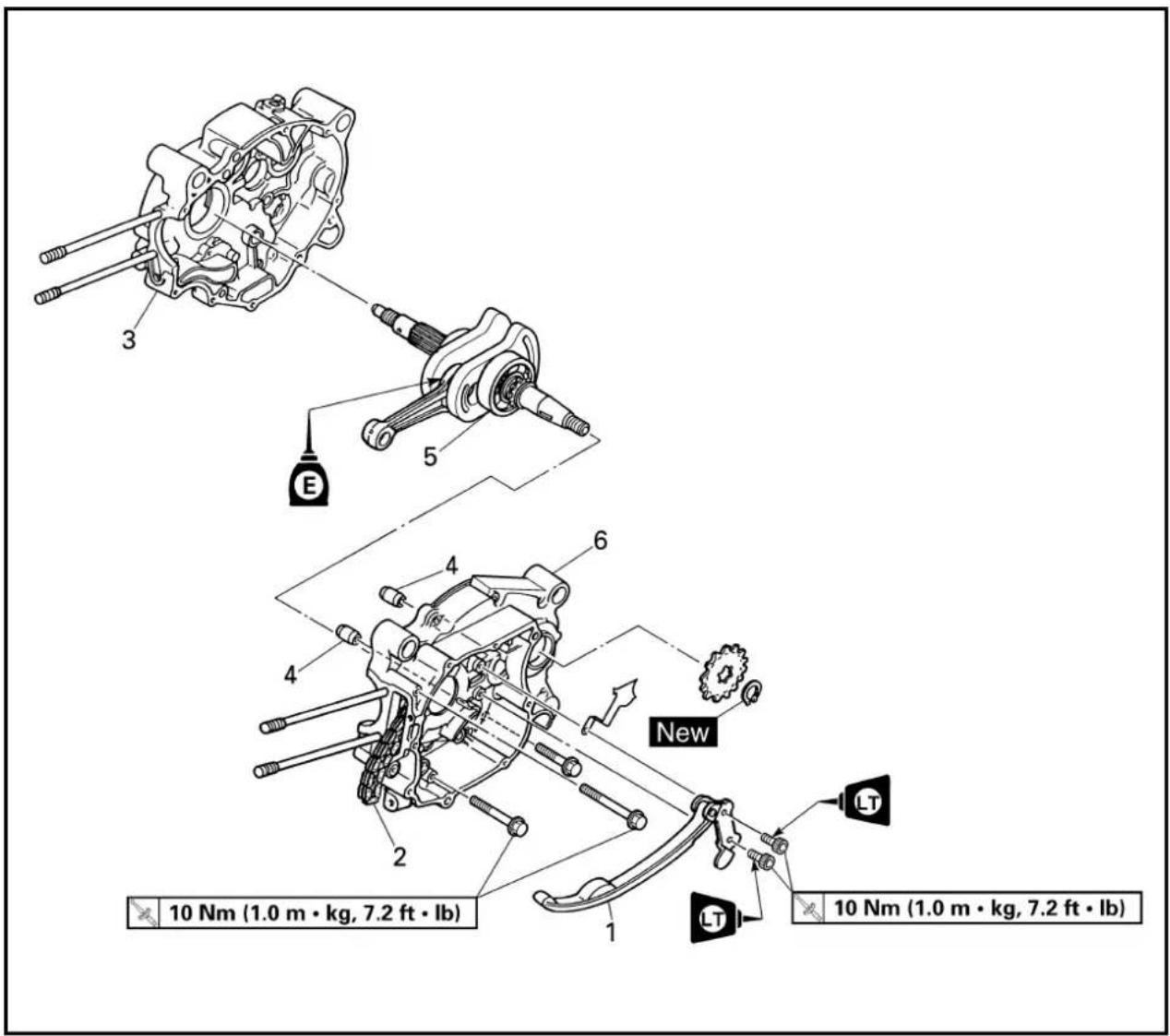

KURBELGEHÄUSE

UND KURBELWELLE 4-41

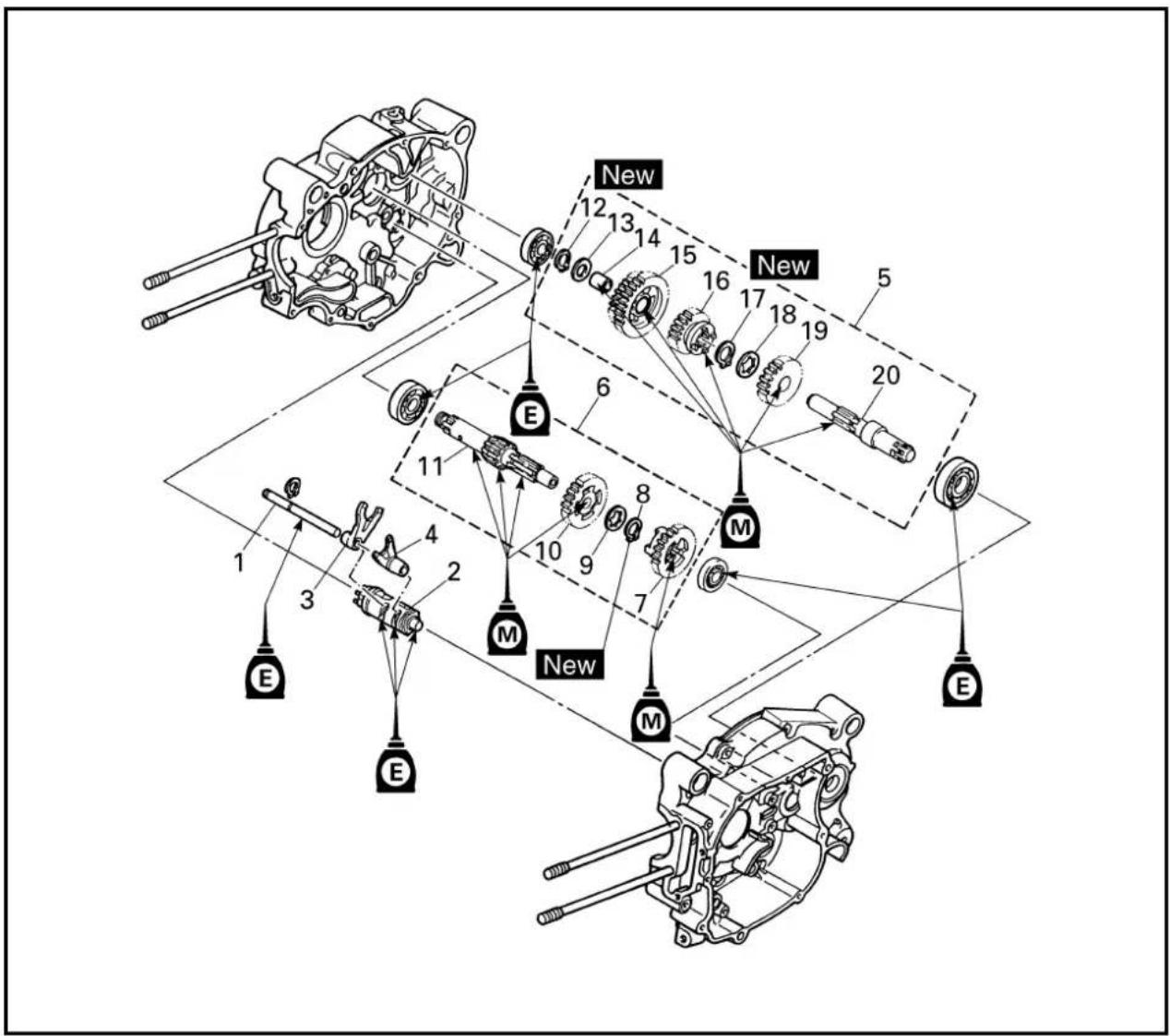

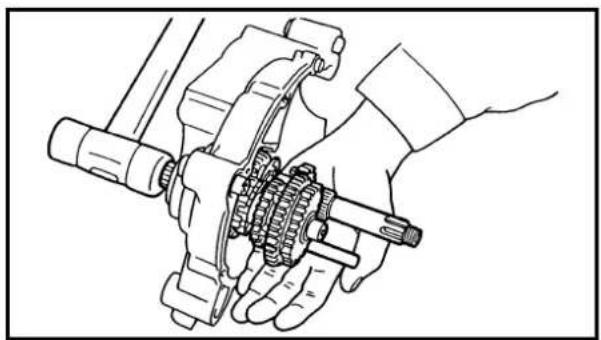

SCHALTGABEL, SCHALTWALZE

UND GETRIEBE 4-44

CHAPITRE 5 PARTIE CYCLE

ROUE AVANT ET ROUE ARRIERE .....5-1

ET SCHEMA DE CABLAGE 6-1

ELEKTRISCHE BAUTEILE

UND SCHALTPLAN 6-1

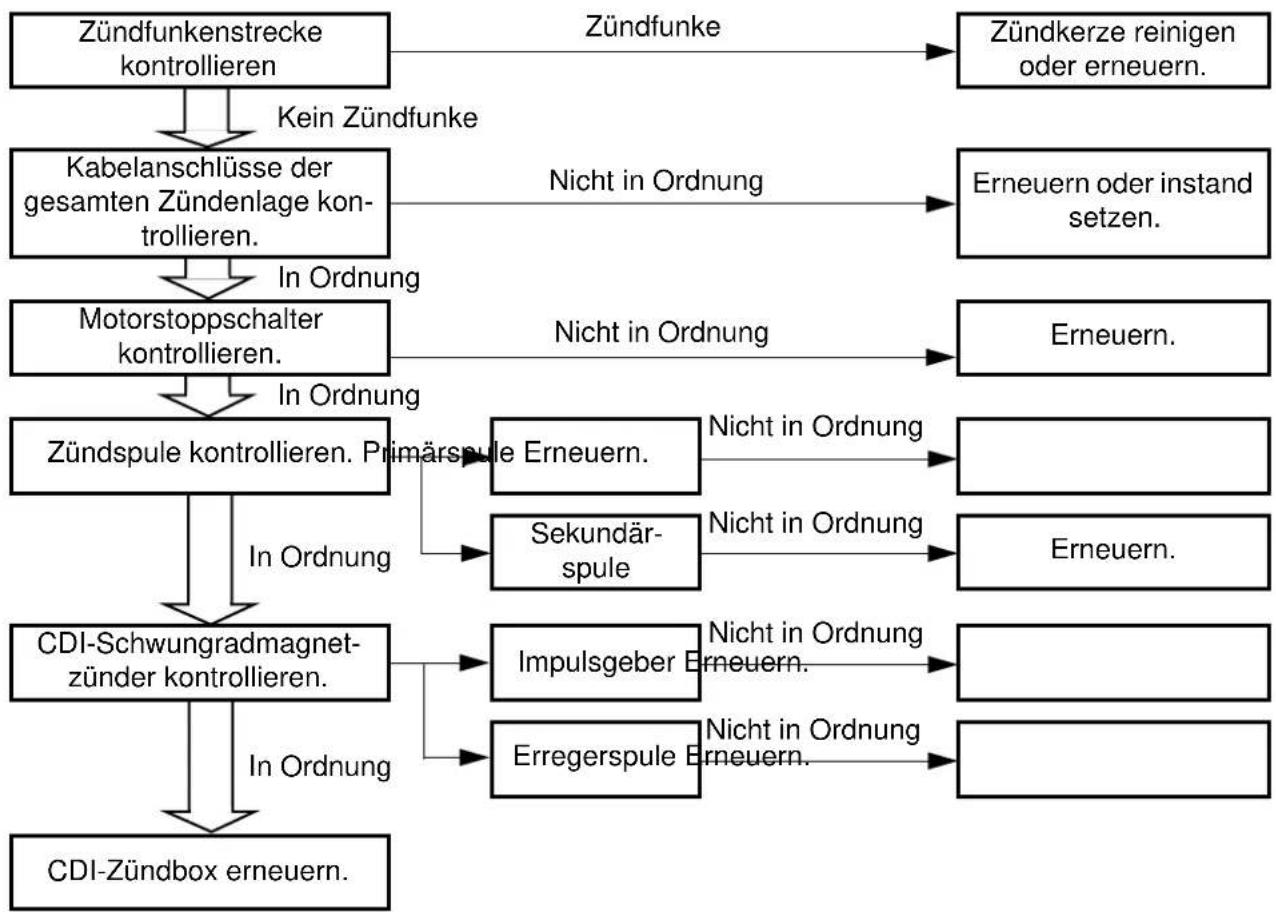

ZÜNDANLAGE 6-2

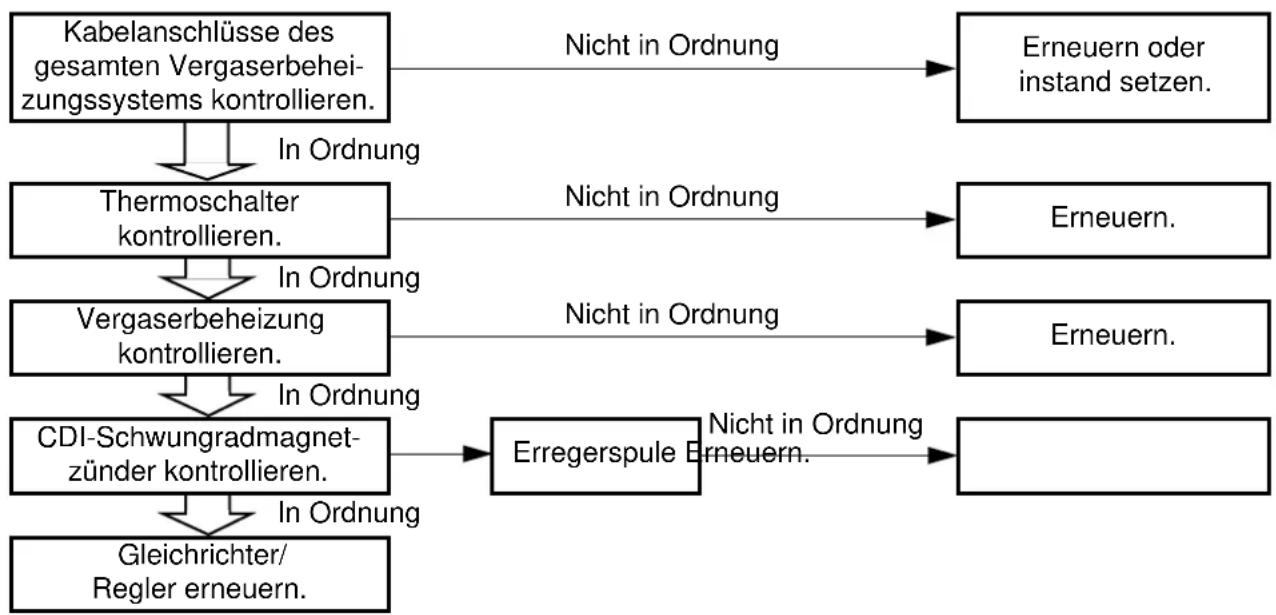

VERGASERBEHEIZUNGSSYSTEM ..... 6-6

WARTUNGSPLAN 6-9

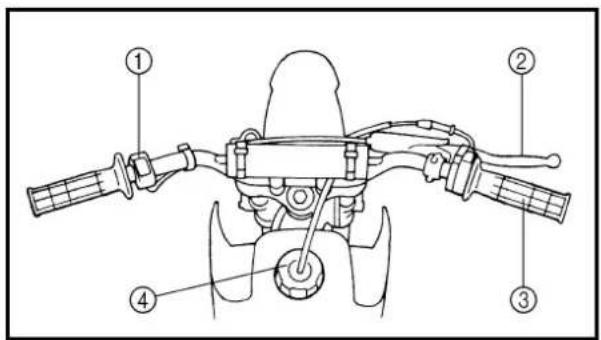

FAHRZEUGBESCHREIBUNG

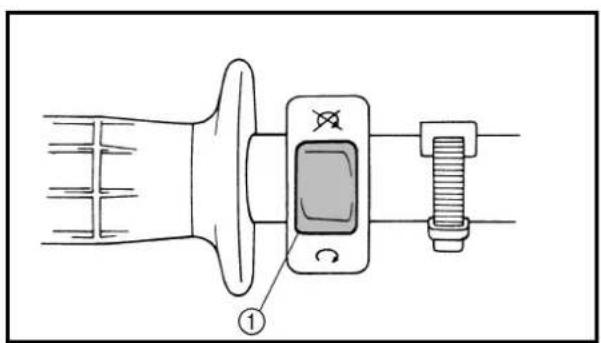

① Motorstoppschalter

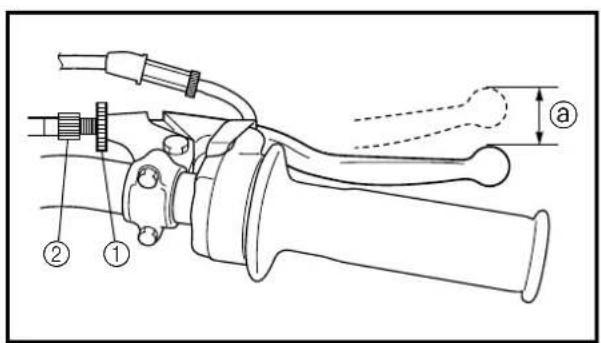

② Handbremshebel

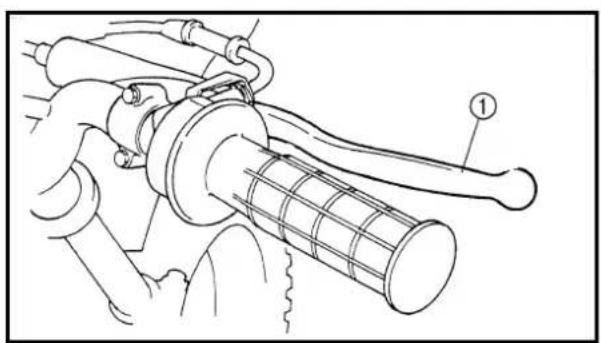

③ Gasdrehgriff
④ Motoröl-Einfüllschraubverschluß/Tauchstab
⑤ Kickstarter
⑥ Kraftstofftank
⑦ Luftfilter
⑧ Fußbremshebel
⑨ Kraftstoffhahn
⑩ Chokehebel

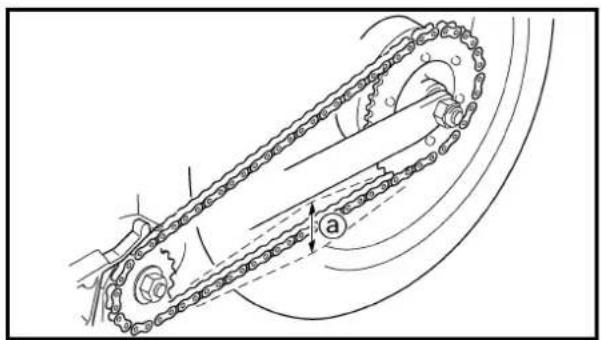

⑪ Antriebskette
⑫ Schalthebel
⑬ Teleskopgabel

HINWEIS:

• Leichte Modell-Abweichungen möglich.
- Änderungen an Design und technischen Daten jederzeit vorbehalten.

EC120001

MACHINE IDENTIFICATION

FAHRZEUG-IDENTIFIZIERUNG

Diese Identifizierungsnummern werden in folgenden Fällen benötigt:

1. bei der Bestellung von Ersatzteilen
2. bei einer Diebstahlmeldung

FAHRZEUG-IDENTIFIZIERUNGSNUMMER

Die Fahrzeug-Identifizierungsnummer ① ist auf der rechten Seite des Lenkkopfes eingeschlagen.

NUMERO DE SERIE DU MOTEUR

MOTOR-IDENTIFIZIERUNGSNUMMER

Die Motor-Identifizierungsnummer ① ist oben auf der linken Kurbelgehäuseseite eingeschlagen.

ETIQUETTE D'IDENTIFICATION DU MODELE

Das Modellcode-Klebeschild ① ist an abgebildeter Stelle auf dem Rahmen angebracht. Die Codenummer und das Info-Kürzel werden zur Ersatzteil-Bestellung benötigt.

WICHTIGE INFORMATIONEN VORBEREITUNG FÜR AUSBAU UND ZER- LEGUNG

1. Vor dem Ausbau oder Zerlegen der Bauteile sämtlichen Schmutz, Schlamm, Staub sowie andere Fremdkörper entfernen.

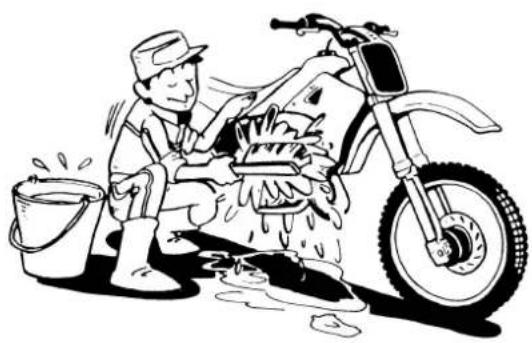

   Wenn das Motorrad mit einem Hochdruckwascher gereinigt wird, sind folgende Teile sorgfältig abzudecken.
   • Schalldämpferende

2. Utiliser les outils et le matériel de nettoyage correct. Se reporter à la section "OUTILS SPECIAUX".

3. Nur geeignete Werkzeuge und Reinigungsmittel verwenden. Siehe unter "SPEZIALWERKZEUGE".

4. Lors du démontage de la machine, garder les pièces connexes ensemble. Ils comprennent les engrenages, cylindres, pistons et autres pièces connexes qui se sont “accouplées” par usure normale. Les pièces connexes doivent être réutilisées en un ensemble ou changées.

5. Beim Zerlegen zusammengehörige Teile immer gemeinsam ablegen. Dies gilt besonders für Zahnräder, Zylinder, Kolben und alle beweglichen Teile, die miteinander arbeiten. Solche Baugruppen dürfen nur komplett wiederverwendet oder ausgetauscht werden.

6. Lors du démontage de la machine, nettoyer toutes les pièces et les mettre dans des plateaux dans l'ordre du démontage. Ceci diminuera le temps de remontage et permettra d'être sûr que toutes les pièces sont correctement remontées.

7. Alle ausgebauten Teile reinigen und in der Reihenfolge des Ausbaus auf einer sauberen Unterlage ablegen. Dies gewährleistet einen zügigen und korrekten Zusammenbau.

8. Tenir éloigné du feu.

9. Alle Teile von offenem Feuer fernhalten.

EC132000

1. Nur Original-Ersatzteile von Yamaha verwenden. Nur von Yamaha empfohlene Schmierstoffe verwenden. Fremdfabrikate erfüllen häufig nicht die gestellten Qualitätsanforderungen.

DICHTUNGEN, DICHTRINGE UND O-RINGE

1. Beim Überholen des Motors sind sämtliche Dichtungen, Dichtringe und O-Ringe zu erneuern. Alle Dichtflächen, Dichtlippen und O-Ringe vor dem Zusammenbau säubern.
2. Beim Zusammenbau alle beweglichen Teile und Lager ölen, alle Dichtlippen ein- fetten.

SICHERUNGSSCHEIBEN/ -BLECHE UND SPLINTE

1. Sicherungsscheiben und -bleche ① sowie Splinte müssen nach dem Ausbau erneuert werden. Sicherungslaschen werden nach dem vorschriftsmäßigen Festziehen der Schraubverbindung gegen die Schlüsselfläche der Schraube oder Mutter hochgebogen.

LAGER UND DICHTRINGE

1. Lager ① und Dichtringe ② so einbauen, daß die Herstellerbeschriftung oder Teilenummer sichtbar bleibt. Beim Einbau von Dichtringen die Dichtlippen dünn mit leichtem Lithiumfett bestreichen. Lager beim Einbau ggf. großzügig ölen.

ACHTUNG:

Lager nie mit Druckluft trockenblasen, da hierdurch die Lagerflächen beschädigt werden.

1. Sicherungsringe vor dem Wiedereinbau sorgfältig überprüfen und bei Beschädigung oder Verformung erneuern. Kolbenbolzensicherungen müssen nach jedem Ausbau erneuert werden. Beim Einbau eines Sicherungsringes ① stets darauf achten, daß die scharfkanti- ge Seite ② den Ring gegen die Druck- richtung ③ abstützt.

④ Welle

ANSCHLÜSSE PRÜFEN

Die Steckverbinder auf Oxidation, Rost, Feuchtigkeit usw. prüfen

1. Lösen:
   • Steckverbinder

2. Die einzelnen Anschlußklemmen mit Druckluft trockenblasen.

3. Den Steckverbinder mehrmals aufstekken und wieder abziehen.

4. Die einzelnen Steckverbinderkabel auf Festsitz prüfen.

5. Wenn sich eine Anschlußklemme löst, die Blechlasche ① hochbiegen und die Klemme wieder einsetzen.

6. Anschließen: • Steckverbinder

HINWEIS:

Die Steckverbinder müssen einrasten.

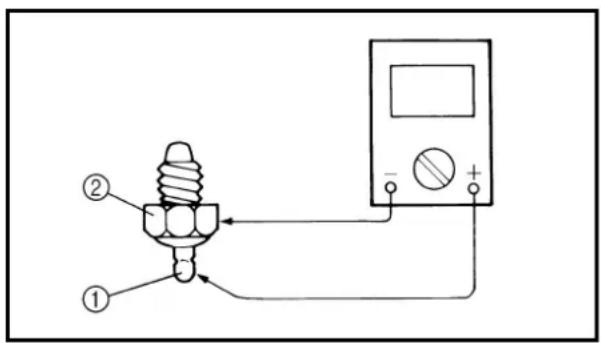

1. Den Steckverbinder mit einem Taschen-Multimeter auf Durchgang prüfen.

HINWEIS:

• Ist der Durchgang nicht widerstandsfrei, die Anschlußklemmen reinigen.
• Bei der Überprüfung von Kabelbäumen stets die Schritte 1 bis 7 durchführen.
• Zur schnellen Abhilfe kann ein handelsübliches Kontaktspray verwendet werden.

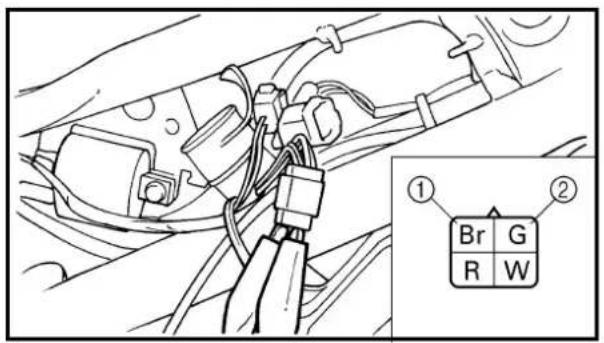

  • Die Steckverbinder wie abgebildet mit dem Meßgerät prüfen.

SPECIAL TOOLS

Die folgenden Spezialwerkzeuge sind für korrekte und vollständige Einstell- und Montagearbeiten unerläßlich. Durch die Verwendung dieser Werkzeuge können Beschädigungen vermieden werden, die beim Gebrauch ungeeigneter Hilfsmittel oder improvisierter Techniken entstehen können. Bei der Bestellung von Spezialwerkzeug sollten die im folgenden aufgeführten Bezeichnungen und Teilenummern angegeben werden.

HINWEIS:

• Nur USA und CDN: Teilenummern, die mit "YM-", "YU-", "YS-" oder "ACC-" beginnen.
• Nicht USA und CDN: Teilenummern, die mit "90890-" beginnen.

Teilenummer Werkzeug/Anwendung Abbildung
YU-1083-A90890-0108490890-01085	Austreib-SetGewichtKipphebelwellen-AusbauwerkzeugZum Montieren oder Demontieren der Kipphebelwellen.	YU-01083-A 90890-01084
YU-1268, 90890-01268 HakenschlüsselZum Lösen der Lenkkopf-Ringmutter		YU-1268 90890-01268
YU-3112-C, 90890-03112 Taschen-MultimeterZur Prüfung und Messung der elektrischen Systeme		YU-3112-C 90890-03112
YU-8036-B90890-03113	InduktivdrehzahlmesserDrehzahlmesserZur Ermittlung der Motordrehzahl	YU-8036-B 90890-03113

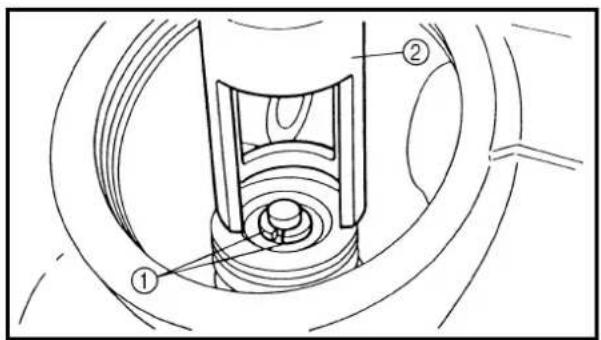

YM-4019, 90890-04019 VentilfederspannerZum Aus- und Einbau der Ventile		YM-4019 90890-04019
YM-130090890-01294	Dämpferrohr-HalterDämpferrohr-HalterZum Lösen und Festziehen der Befestigungsschraube des Teleskopgabel-Dämpferrohrs	YM-1300 90890-01294
YU-1304, 90890-01304 Kolbenbolzen-AustreiberZum Ausbau des Kolbenbolzens		YU-1304 90890-01304

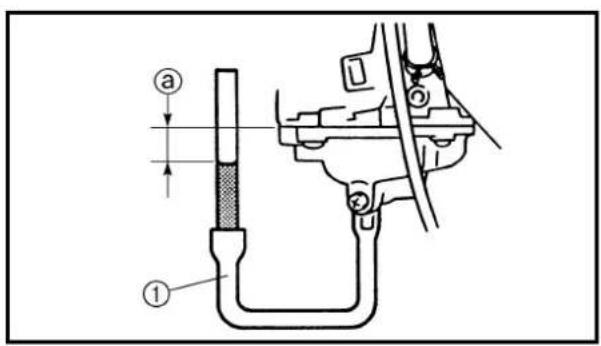

YM-1312-A, 90890-01312 KraftstoffstandmesserZum Messen des Kraftstoffstandes in der Schwimmerkammer.		YM-1312-A 90890-01312
YM-1326, 90890-01326 T-GriffZum Halten des Dämpferrohr-Halters beim Montieren oder Demontieren des Dämpferrohr-Halters		YM-1326 90890-01326
90890-01186 Gabeldichtring-FührungshülseZum Einbau der Gabeldichtringe			90890-01186
YM-8035, 90890-01311 Venteinstell-WerkzeugZum Einstellen der Ventile		YM-8035 90890-01311
YM-33963, 90890-01184 Gabeldichtring-TreiberZum Einbau der Gabeldichtringe		YM-33963 90890-01184

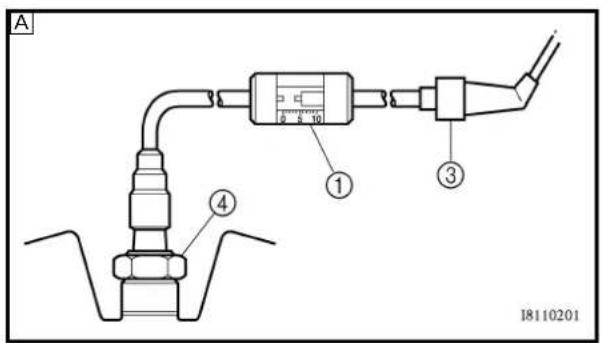

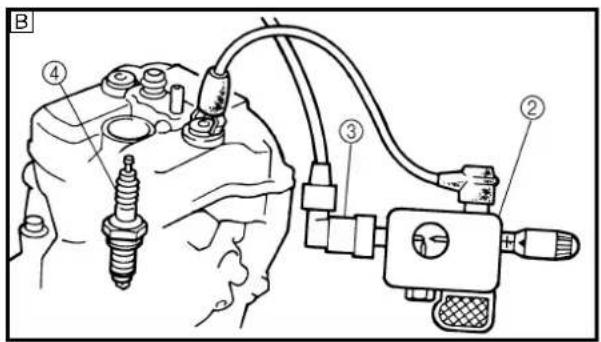

YM-3448790890-06754	ZündfunkenstreckentesterZündprüferZur Überprüfung der Zündanlage	YM-34487 90890-06754
YM-33975, 90890-01403 HakenschlüsselZum Festziehen der Lenkkopf-Ringmutter		YM-33975 90890-01403
YM-91042, 90890-04086 Universal-KupplungshalterZur Fixierung der Kupplung beim Aus- und Einbau der Kupplungsnabenmutter		YM-91042 90890-04086

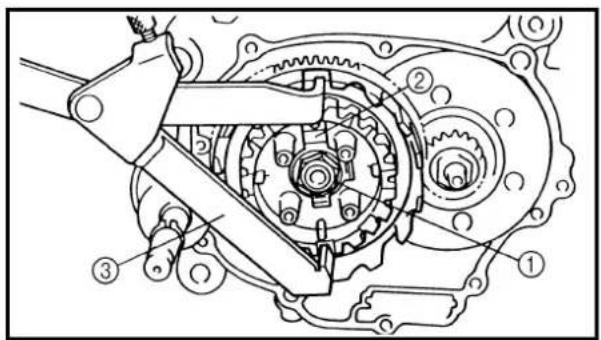

YS-1880-A, 90890-01701 Kupplungskorb-HalterZum Halten des Kupplungskorbes		YS-1880-A 90890-01701

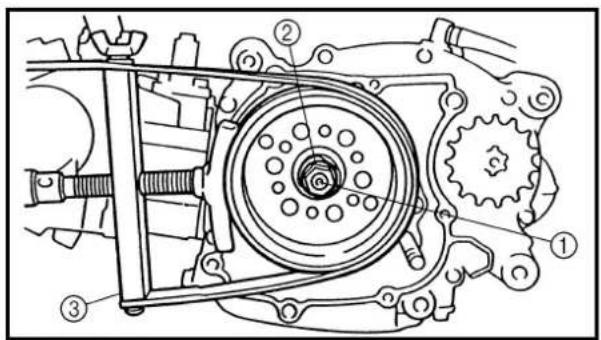

YU-33270-B, 90890-01362	Polrad-Abzieher	YU-33270-B 90890-01362
	Zum Demontieren des Rotors
ACC-QUICK-GS-KT90890-85505	Quick gasket®YAMAHA-Dichtmasse No 1215	ACC-QUICK-GS-KT 90890-85505
	Zum Abdichten der Kurbelgehäuse-Paßflächen

MEMO

Der Motorstoppschalter ① muß sich in der Position “()” befinden. Der Motorstoppschalter ist eine Sicherheitseinrichtung, die das Abschalten in Notsituationen erlaubt (z.B. bei Umfallen des Motorrads oder klemmender Drosselklappe). Der Motor wird nicht starten oder laufen, wenn sich der Motorstoppschalter in der Position “()” befindet.

FUSSSCHALTHEBEL

Erst das Getriebe erlaubt die Nutzung der Motorleistung in verschiedenen Geschwindigkeitsbereichen, so daß Anfahren, Bergauffahren und schnelles Beschleunigen möglich sind. Die Gänge dieses 3-Gang-Getriebes werden über den Fußschalthebel ① linksseitig des Motors bei ausgerückter Kupplung geschaltet.

WARNING

Beim Starten der Maschine den Frontbremshebel ziehen, das Gas herunterdrehen, und den 1. Gang einlegen.

KICK

! AVERTISSEMENT

Vor dem Anlassen des Motors sicherstellen, daß sich das Getriebe in der Leerlaufstellung befindet.

Zum Anlassen des Motors den Kickstarterhebel ① ausschwenken und langsam niedertreten, bis deutlicher Widerstand spürbar wird; dann den Kickstarterhebel schwungvoll durchtreten.

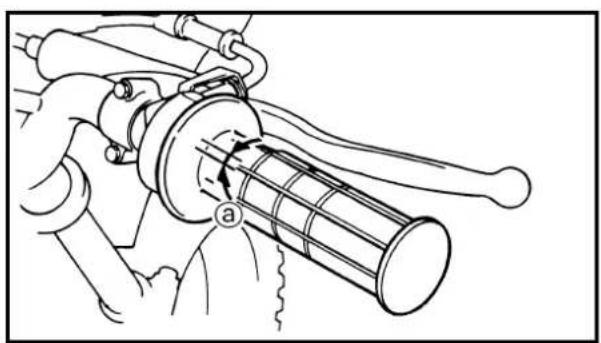

GASDREHGRIFF

Der Gasdrehgriff ① befindet sich auf der rechten Seite des Lenkers. Zum Erhöhen der Motordrehzahl (Beschleunigung) den Gasdrehgriff in Gegenfahrtrichtung drehen, zum Reduzieren der Motordrehzahl den Gasdrehgriff in Fahrtrichtung drehen.

Der Handbremshebel ① zur Betätigung der Vorderradbremse befindet sich auf der rechten Seite des Lenkers.

PEDALE DE FREIN ARRIERE

Der Fußbremshebel ① zur Betätigung der Hinterradbremse befindet sich auf der rechten Fahrzeugseite.

ROBINET A ESSENCE

Der Kraftstoffhahn leitet den Kraftstoff vom Tank zum Vergaser und filtert ihn gleichzeitig. Die einzelnen Kraftstoffhahnstellungen (vgl. Abb.) sind nachfolgend beschrieben.

OFF: Der Kraftstoffhahn ist geschlossen und die Kraftstoffzufuhr unterbrochen. Den Kraftstoffhahn nach Abstellen des Motors auf "OFF" stellen.

ON: Diese Stellung ist für den Normalbetrieb: der laufende Motor wird mit Kraftstoff versorgt. Den Kraftstoffhahn vor Fahrtantritt auf "ON" stellen.

RES: Dies ist die Reservestellung. Falls beim Fahren der Kraftstoff ausgeht, muß der Hebel in diese Position gestellt werden. In diesem Fall so bald wie möglich auftanken. Der Hebel muß nach dem Auftanken wieder in die Position "ON" gestellt werden.

CHOKEHEBEL

Ein kalter Motor benötigt zum Starten ein fetteres Luft-Kraftstoff-Gemisch, das eine spezielle Kaltstarteinrichtung, der sog. Choke, liefert. Zum Aktivieren des Chokes (Kaltstartanreicherung des Gemischs) den Chokehebel ① bis zum Anschlag herausziehen. Zum Abschalten des Chokemechanismus (normaler Fahrbetrieb mit warmem Motor) den Hebel bis zum Anschlag zurückschieben.

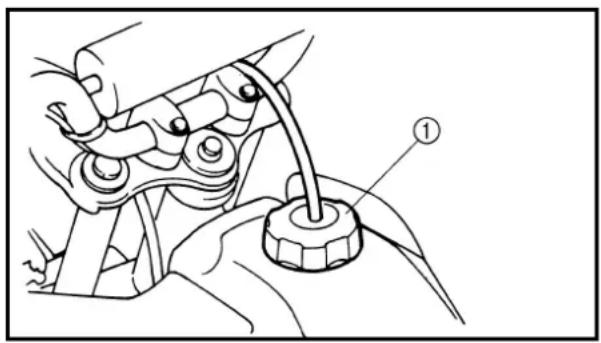

Den Tankverschluß ① zum Öffnen im Gegenuhrzeigersinn drehen.

WARNING

Den Tank niemals überfüllen. Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.

KRAFTSTOFF

Normalbenzin verwenden. Immer frischen Markenkraftstoff eines renommierten Anbieters verwenden.

WARNING

Den Tank niemals überfüllen. Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten. Den Tank nicht über den unteren Rand des Einfüllstutzens ① hinaus befüllen (siehe Abbildung), da andernfalls durch Wärmeausdehnung Kraftstoff am Tankverschluß austreten kann.

① Kraftstoffstand

Empfohlener Kraftstoff:

Nur USA, AUS und NZ: Ausschließlich bleifreies Benzin

Nur CDN und EUROPE: Ausschließlich bleifreies Normalbenzin

Nur ZA: Bleifrei Normal

Tankvolumen: Gesamtinhalt: 4,2 L Davon Reserve: 0,5 L

ACHTUNG:

Ausschließlich bleifreies Benzin verwenden. Die Verwendung von verbleitem Benzin wird ernsthaften Schaden an den Innenteilen des Motors, wie etwa an den Ventilen, den Kolbenringen, dem Abgassystem usw. verursachen.

Vor Fahrtantritt müssen alle Punkte in der Tabelle "Routinekontrolle vor Fahrtbeginn" geprüft werden.

WARNING

Den Motor keinesfalls in geschlossenen Räumen anlassen oder für längere Zeit laufen lassen. Abgase sind äußerst giftig und führen innerhalb kurzer Zeit zu Bewußtlosigkeit und Tod. Daher den Motor nur an gut belüfteten Orten laufen lassen.

KALTEN MOTOR ANLASSEN

WARNING

Vor dem Starten des Motors sicherstellen, daß sich das Getriebe in der Leerlaufstellung befindet.

1. Kraftstoffhahn in Stellung "ON" drehen.
2. Den Choke aktivieren, den Gasdrehgriff ganz schließen.
3. Den Motorstoppschalter auf " "stellen.
4. Den Kickstarter kraftvoll betätigen, um den Motor anzulassen.
5. Nach dem Anspringen den Motor ein oder zwei Minuten warmfahren. Vor Fahrtantritt sicherstellen, daß sich der Chokehebel wieder in der Ausgangsposition befindet.

WARMEN MOTOR ANLASSEN

Entsprechend den Angaben im Abschnitt "Kalten Motor anlassen" vorgehen. Den Choke jedoch nicht aktivieren. Den Grasdrehgriff etwas öffnen.

ACHTUNG:

Vor dem ersten Fahrtantritt unbedingt die nachfolgenden "Einfahrvorschriften" durchlesen.

MOTOR WARMFAHREN

Den Motor immer warmfahren, um eine möglichst lange Lebensdauer zu erzielen. Bei kaltem Motor niemals stark beschleunigen. Der Motor ist ausreichend warmgefahren, wenn er bei abgeschaltetem Choke willig auf Gasgeben anspricht.

WARNING

Vor dem Losfahren sicherstellen, daß der Seitenständer hochgeklappt ist.

Ein ausgeklappter Seitenständer kann in Kurven schwere Stürze verursachen.

EINFAHREN

Das Einfahren des Fahrzeugs ist sehr wichtig, damit sich alle sich bewegenden Teile besser einlaufen können. Außerdem kann sich der Fahrer besser mit der Maschine vertraut machen.

Während der ersten 5 Fahrstunden mit einer neuen Maschine darf kein Vollgas gegeben werden.

Nach der Probefahrt Maschine auf lose Teile, Undichtigkeit und andere eventuell auftretende Probleme prüfen.

Alle Prüf- und Einstellarbeiten durchführen, und dabei insbesondere Kabelzüge, Antriebsketten-Durchhang und Speichenspannung prüfen.

ACHTUNG:

Nach der Einfahrzeit alle Fahrzeugteile und Schraubverbindungen auf festen Sitz prüfen und gegebenenfalls festziehen.

MEMO

FC200000

SPECIFICATIONS

EC211000

GENERAL SPECIFICATIONS

ALLGEMEINE TECHNISCHE DATEN

Modellname TT-R90P	(USA-Außer Kalifornien, CDN, AUS, NZ, ZA)TT-R90PC (USA für Kalifornien)TT-R90 (Europe)
Modellcode 5HN8 (nur USA)	5HN9 (Europe, AUS, NZ, ZA)5HNA (CDN)
AbmessungenGesamtlänge 1.525 mmGesamtbreite 605 mmGesamthöhe 865 mmSitzhöhe 625 mmRadstand 1.040 mmBodenfreiheit 160 mm
FahrzeuggewichtFahrfertig, vollgetankt 64 kg
MotorBauart luftgekühlter 1-Zyl.-4-Takt-Ottomotor, eine oben-liegende Nockenwelle (SOHC)ZylinderanordnungHubraum 89 cmBohrung · HubVerdichtungsverhältnisVerdichtungsverhältnis (Standard)Startsystem	1-Zylinder, nach vorn geneigt347,0 · 51,8 mm8,5 : 11.000 kPa (10 bar) at 1.000 U/minKickstarter
Schmiersystem	Naßsumpfschmierung

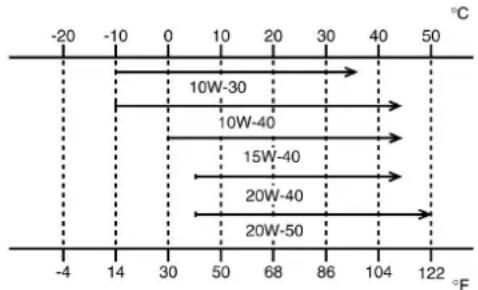

Ölsorte und –qualitätMotorölFüllmengeMotorölÖlwechsel ohne Filterwechsel 0,8 LGesamtmenge 1,0 L	(Für USA und CDN)Bei –10 °C oder wärmerAYamalube 4 (10W-30) oder SAE 10W-30SE/SF MotorölBei 5 °C oder wärmerBYamalube 4 (20W-40) oder SAE 20W-40SE/SF Motoröl(Außer USA und CDN)API “SE/SF” oder besser
Luftfilter Naßfilter-Einsatz
KraftstoffSorte Ausschließlich bleifreies BenzinTankinhalt 4,2 LDavon Reserve 0,5 L	(USA, AUS und NZ)Ausschließlich bleifreies Normalbenzin(CDN, Europa)Normal (ZA)
VergaserModell VM16SHHersteller MIKUNI

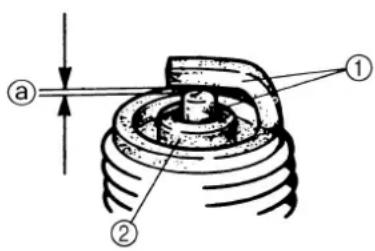

ZündkerzeModell CR6HSA/U20FSR-UHersteller NGK/DENSOElektrodenabstand 0,6–0,7 mm
Kupplungsbauart	Mehrscheinen-Ölbadkupplung, automatische Fliehkraftkupplung
KraftübertragungPrimärantrieb StirnräderPrimärübersetzung 67/18 (3,722)Sekundärantrieb KettenantriebSekundärübersetzungGetriebeSchaltungUntersetzungsverhältnis: 1. Gang2. Gang3. Gang	35/14 (2,500)klauengeschaltetes 3-Gang-GetriebeFußschalthebel (links)37/13 (2,846)33/19 (1,736)28/23 (1,217)
FahrwerkRahmenbauartLenkkopfwinkelNachlauf	Doppelschleifen-Rohrrahmen24,83°56,0 mm
ReifenAusführungDimension vornhintenHersteller (vorn und hinten)Typ (vorn und hinten)Reifenluftdruck (vorn und hinten)	Schlauchreifen2,50-14 4PR3,00-12 4PRCHENG SHINKNOBBY100 kPa (1,00 bar)
Bremsanlagevorn Bauart Trommelbremse	Betätigung Handbremshebel (rechts)
hinten Bauart Trommelbremse	Betätigung Fußbremshebel (rechts)
Radaufhängungvorn Teleskopgabelhinten Monocross-Schwinge
Federelementevorn Hydraulisch gedämpfte Teleskopgabel mit Spi-ralfederhinten Federbein mit gasdruckunterstütztem Stoß-dämpfer und Spiralfeder
Federwegvorn 110 mmhinten 93 mm
Elektrische AnlageZündsystem CDI-Schwungradmagnetzünder

WARTUNGSDATEN

MOTOR

Bezeichnung Spezifikation Grenzwert
ZylinderkopfMax. Verzug ---- 0,03 mm

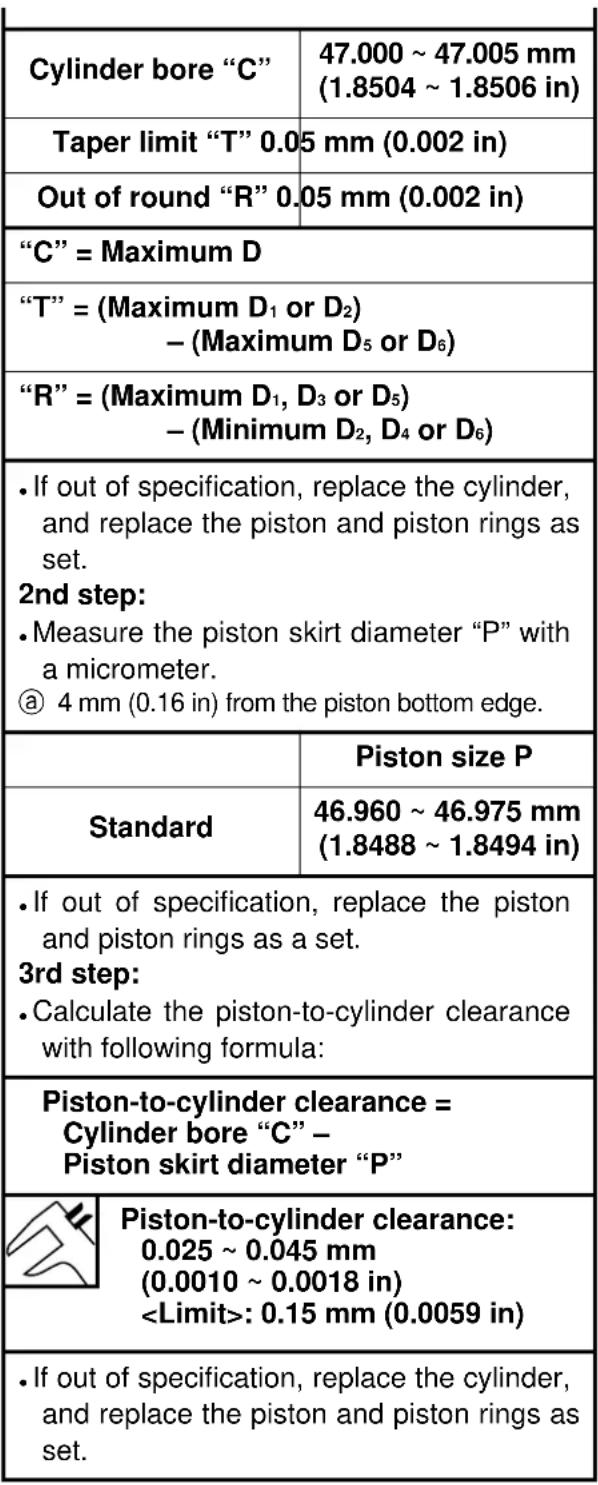

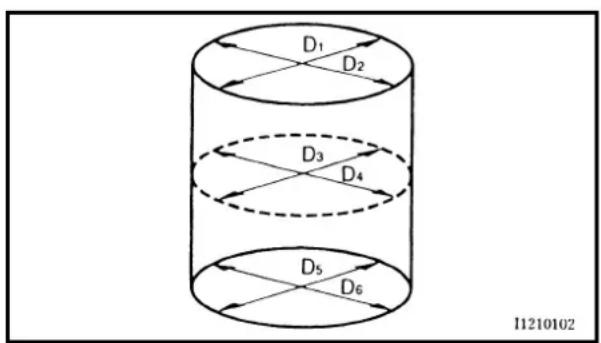

ZylinderBohrungsdurchmesser 47,000–47,005 mm 47,05 mmMax. Ovalität ---- 0,05 mm
NockenwelleAntrieb Steuerkette (links) ----NockenabmessungenEinlaß “A” 25,428–25,528 mm 25,328 mm“Auslaß“B” 21,034–21,134 mm 20,934 mm“A” 25,286–25,386 mm 25,186 mm“B” 21,047–21,147 mm 20,947 mmMax. Nockenwellenschlag---- 0,03 mm
Bezeichnung		Spezifikation	Grenzwert
SteuerketteTyp/Gliederzahl 92RH2005-84M/84 ----Kettenspannung automatisch ----
Kipphebel/KipphebelwelleKipphebelwellen-Durchmesser 9,981–9.991 mm 9,95 mmKipphebel-Innendurchmesser 10,000–10,015 mm 10,03 mm

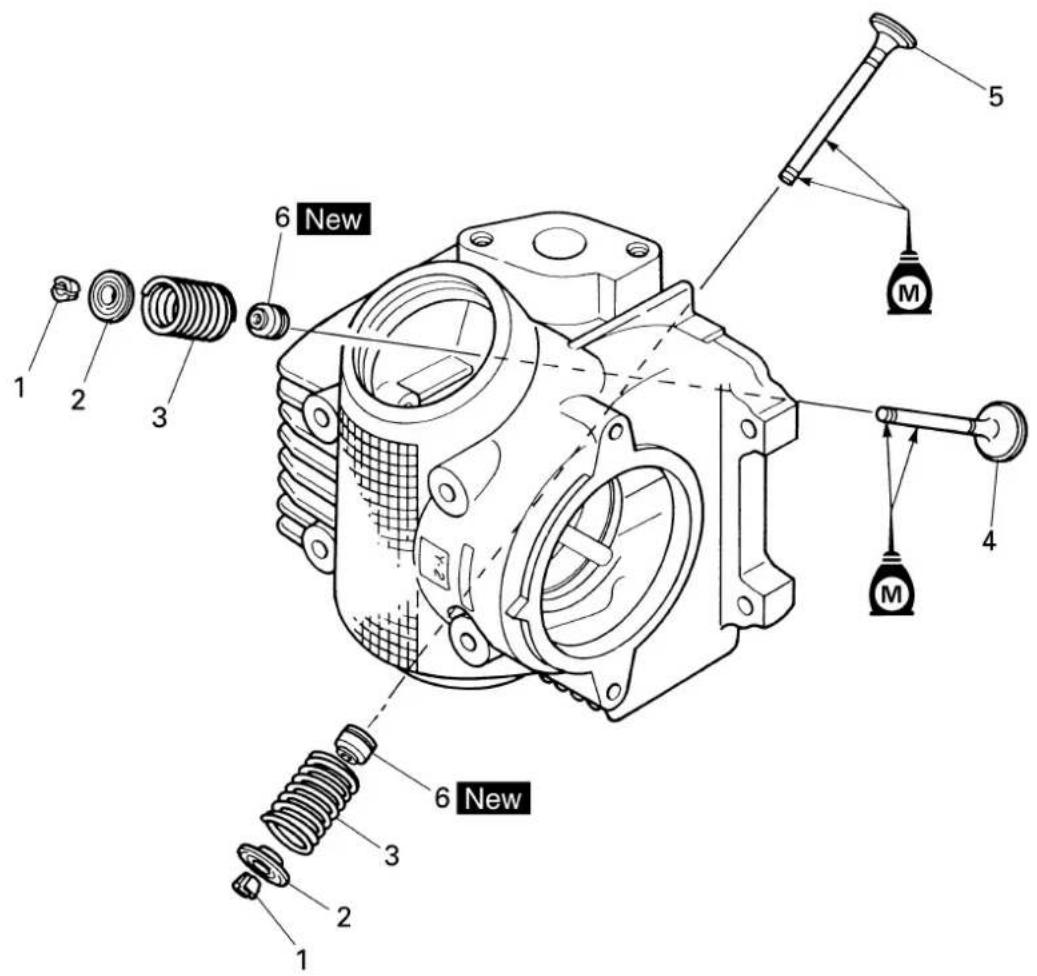

Ventile, Ventilsitze, VentilführungenVentilspiel (kalt) Einlaß 0,05–0,09 mm ----Auslaß 0,08–0,12 mm ----Ventilabmessungen

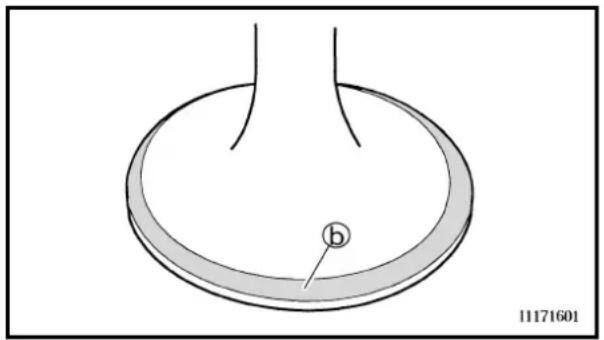

Ventiltellerdurchmesser	Ventilkegelbreite	Ventilsitzbreite	Ventiltellerstärke
Ventiltellerdurchmesser “A” Einlaß 22,9–23,1 mm ----Auslaß 19,9–20,1 mm ----Ventilkegelbreite “B” Einlaß 1,19–2,51 mm ----Auslaß 1,49–3,07 mm ----Ventilsitzbreite “C” Einlaß 0,9–1,1 mm		1,6 mm	1,6 mm
		Auslaß 0,9–1,1 mm
Ventiltellerstärke “D”	Einlaß 0,5–0,9 mmAuslaß 0,8–1,2 mm		----
				Auslaß 0,8–1,2 mm
Ventilschaftdurchmesser	Einlaß	4,475–4,490 mm	4,450 mm
	Auslaß 4,460–4,475 mm 4,435 mm
Ventilführungsdurchmesser	Einlaß 4,500–4,512 mm 4,550 mmAuslaß 4,500–4,512 mm 4,550 mm
				Auslaß 4,500–4,512 mm 4,550 mm
Ventilschaftspiel	Einlaß	0,010–0,037 mm	0,08 mm
	Auslaß 0,025–0,052 mm		0,10 mm

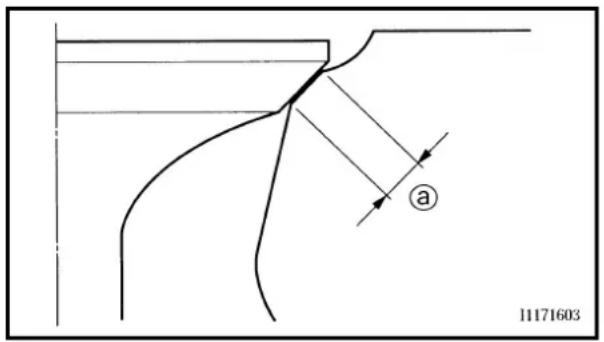

Max. Ventilschaftschlag ---- 0,02 mmVentilsitzbreite Einlaß 0,9–1,1 mm 1,6 mmAuslaß 0,9–1,1 mm 1,6 mm

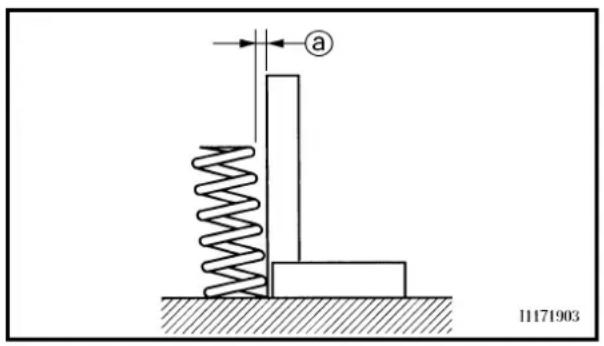

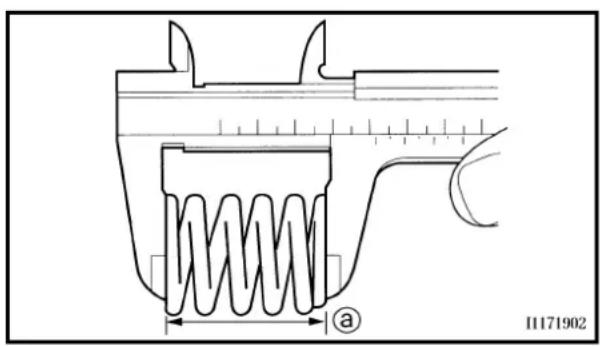

VentilfederUngespannte Länge Einlaß 32,09 mm 30,5 mmAuslaß 32,09 mm 30,5 mmEinbaulänge(Ventil geschlossen) Einlaß 24,2 mm ----Auslaß 24,2 mm ----Federdruck (eingebaut) Einlaß 136,2–157,8 N(13,9–16,1 kg)Auslaß 136,2–157,8 N(13,9–16,1 kg)Rechtwinkligkeitsgrenze Einlaß ---- 2,5°/1,4 mmAuslaß ---- 2,5°/1,4 mmWicklungsrichtung(Draufsicht) Einlaß Im Uhrzeigersinn ----Auslaß Im Uhrzeigersinn ----

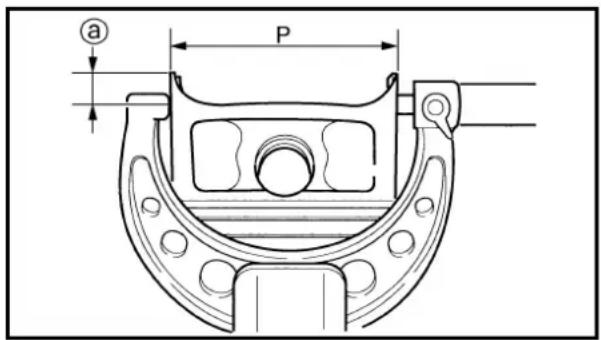

KolbenKolbenlaufspiel 0,025–0,045 mm 0,15 mmKolbendurchmesser “D” 46,960–46,975 mm ----Übermaß-Kolben(2. Übermaß) 47,5 mm(4. Übermaß) 48,0 mmMeßpunkt “H” 4 mm ----Kolbenbolzenversatz 0,75 mm ----Kolbenbolzenaugen-Durchmesser 13,002–13,013 mm 13,045 mmKolbenbolzen-Durchmesser 12,996–13,000 mm 12,976 mm
Kolbenringe1. Kompressionsring (Topring)Ausführung abgerundet ----Abmessungen (B · T)Stoßspiel (eingebaut) 0,10–0,25 mmRingnutspiel (eingebaut)2. KompressionsringAusführung MinutenringAbmessungen (B · T)Stoßspiel (eingebaut) 0,10–0,25 mmRingnutspielÖlabstreifringAbmessungen (B · T)Stoßspiel (eingebaut) 0,2–0,7 mm ----	1,0 · 2,0 mm0,4 mm0,030–0,065 mm----1,0 · 2,0 mm0,4 mm0,020–0,055 mm2,0 · 2,3 mm	----0,12 mm----0,12 mm----

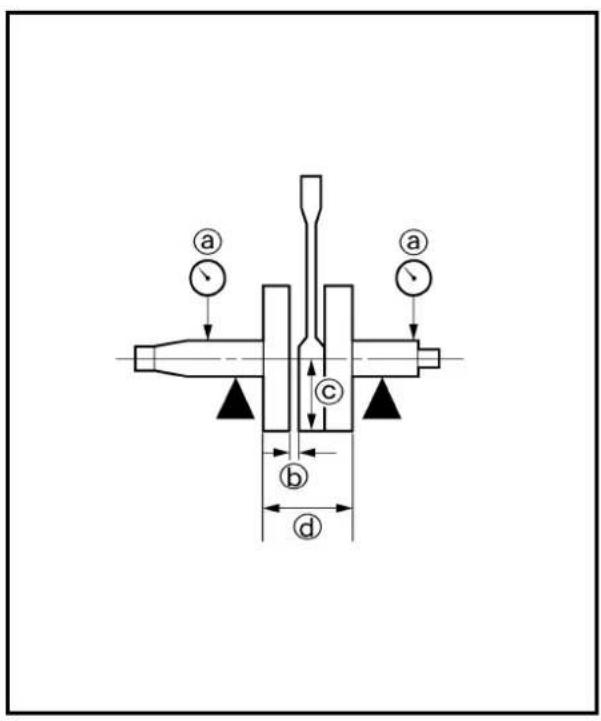

KurbelwelleKurbelbreite “A” 42,95–43,00 mmKurbelwellenschlag “C” ---- 0,03 mmPleuel-Axialspiel “D” 0,10–0,40 mm 0,50 mmPleuel-Radialspiel “E” 0,010–0,025 mm 0,05 mm
KupplungReibscheiben Stärke 2,7–2,9 mm 2,6 mmAnzahl 5 ---Kupplungsscheiben Stärke 1,1–1,3 mm ----Anzahl 4 ---Verzug ---- 0,2 mmKupplungsfeder Länge 26,2 mmAnzahl 4 ---Kupplungs-Ausrückmechanismus Druckstangen-Verzugsgrenze Schraubenspindel/Druckstange ---- 0,5 mm	Schraubenspindel/Druckstange ---- 0,5 mm	24,2 mm
Automatische FliehkraftkupplungKupplung greift bei Bei betätigter Bremse stirbt Motor bei	2.160–2.560 U/min3.300–3.800 U/min	----
SchaltungSchaltmechanismus	Schaltwalze/Führungsstange	----

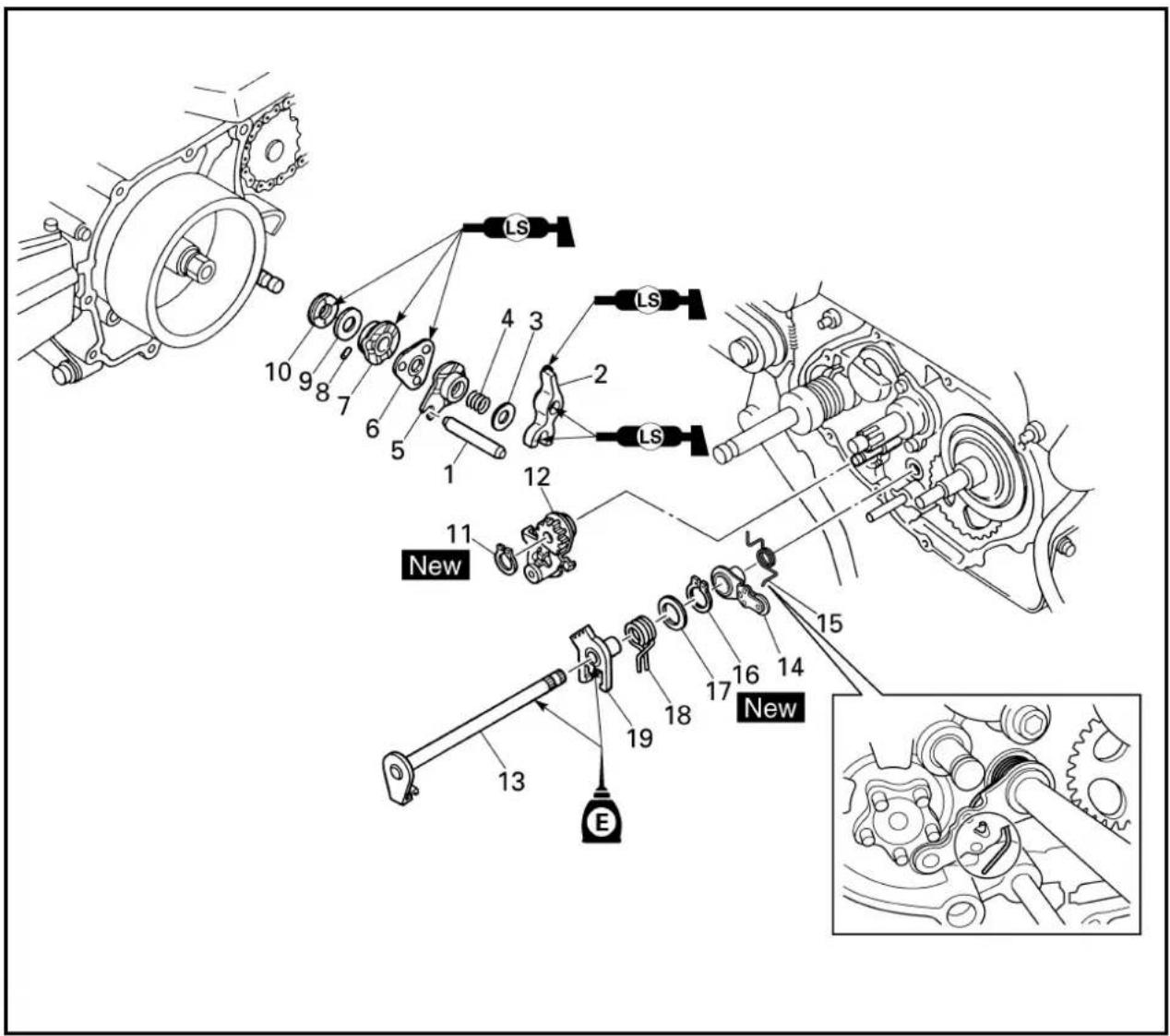

KickstarterBauart Kick clip friction force	Rastenmechanismus5,8–14,7 N	----
VergaserKennzeichnungHauptdüse (M.J) Hauptluftdüse (M.A.J) Düsennadel (J.N) Konus (C.A) Leerlaufauslaß (P.O) Leerlaufdüse (P.J) Ventilsitzgröße (V.S) Kaltstartdüse 1 (G.S.1) Leerlaufgemisch-Regulierschraube Schwimmerhöhe (F.H) Schwimmerstand (F.L) Laufdrehzahl	5HN1 0190ø 1,14E9-22,5ø 1,0 · 2,012,5ø 1,537,51 3/4 Umdrehungen heraus15,5–16,5 mm ----2–3 mm1.400–1.600 U/min	----
Bezeichnung Spezifikation Grenzwert

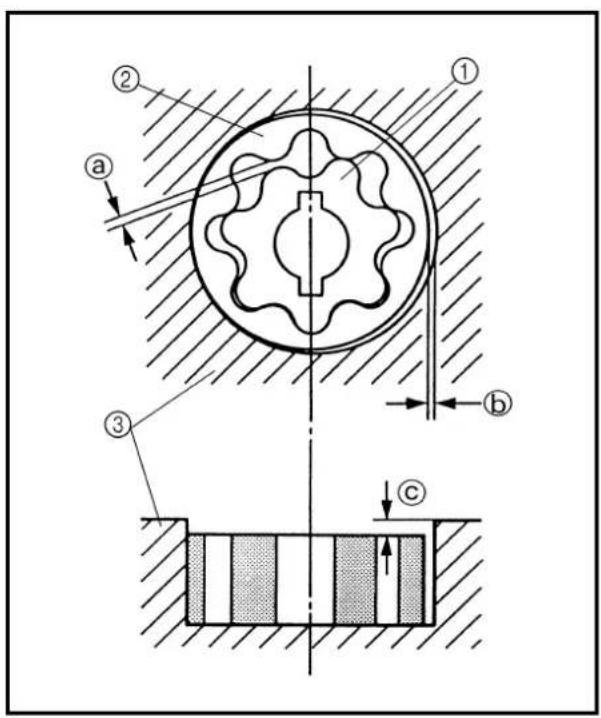

SchmiersystemÖlfilter Drahtgeflecht-Einsatz ----Ölpumpe Rotorpumpe ----Radialspiel “A” oder “B” 0,15 mm 0,2 mmAxialspiel 0,13–0,18 mm 0,23 mmRotor-Laufspiel 0,06–0,10 mm 0,15 mm

Bauteil Gewinde Anz.			Anzugs-moment
			Nm m·kg

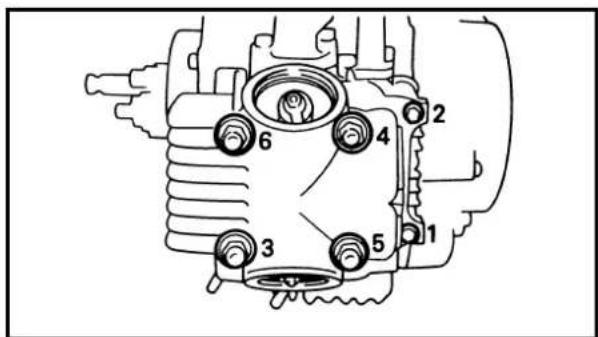

Zylinderkopfmutter M8 · 1,25 4 22 2,2
Zylinderkopfschraube M6 · 1,0 2 10 1,0
Zündkerze M10 · 1,0 1 13 1,3
Nockenwellenabdeckung-Schraube M6 · 1,0 2 7 0,7
Kipphebeldeckel M45 · 1,5 2 18 1,8
Krümmer-Stehbolzen M6 · 1,0 2 7 0,7
Rotormutter M12 · 1,25 1 48 4,8
Steuerkettenschiene (hinten)	M6 · 1,0 2 10 1,0
Kontermutter (Ventileinstellschraube)	M5 · 0,5 2 7 0,7
Nockenwellenkettenrad	M8 · 1,25 1 20 2,0
Nockenwellenlagerhalter	M6 · 1,0 1 10 1,0
Steuerkettenspanner-Verschlußschraube	M8 · 1,25 1		8	0,8
Steuerkettenspanner	M6 · 1,0 2 10 1,0
Ölpumpe	M6 · 1,0 2 7 0,7
Ablaufstopfen	M12 · 1,5 1 20 2,0
Vergaseranschluß (zylinderseitig)	M6 · 1,0 2 7 0,7
Vergaserverbindung (vergaserseitig)	M6 · 1,0 2 7 0,7
Luftfiltergehäuse	M6 · 1,0 2 7 0,7
Krümmer	M6 · 1,0 2 7 0,7
Krümmerschutz	M6 · 1,0 7 7 0,7
Schalldämpfer	M8 · 1,25 1 24 2,4
Schalldämpferschutz	M5 · 0,8 2 4 0,4
Kurbelgehäuse	M6 · 1,0 9 10 1,0

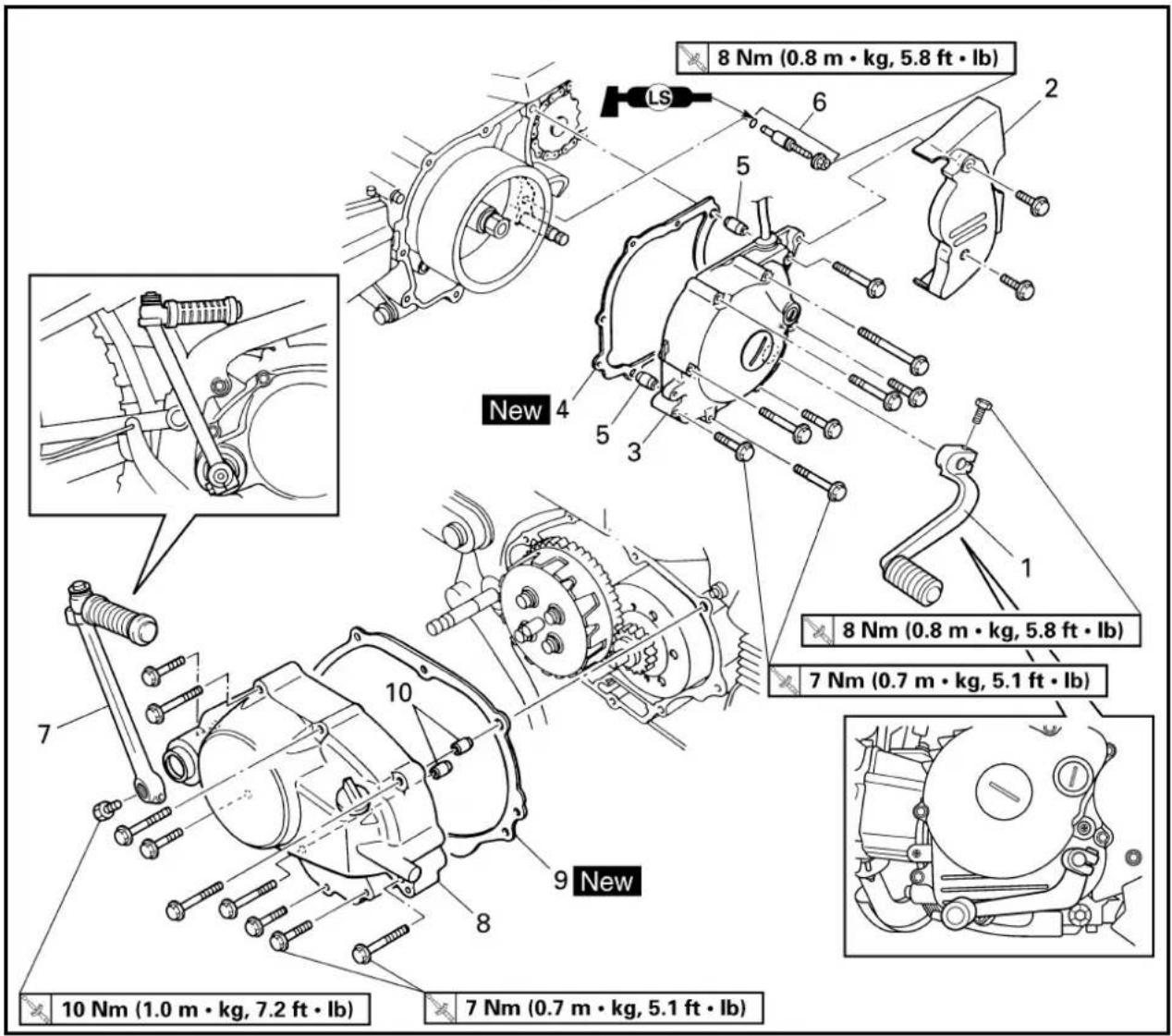

Kurbelgehäusedeckel (links)	M6 · 1,0 8 7 0,7
Antriebsritzel-Abdeckung	M6 · 1,0 2 7 0,7
Kurbelgehäusedeckel (rechts)	M6 · 1,0 9 7 0,7
Schwungrad-Abdeckschraube	M14 · 1,5 1 7 0,7
Kurbelwellen-Abdeckschraube	M32 · 1,5 1 7 0,7
Zylinderkopf-Stehbolzen	M8 · 1,25 4 13 1,3
Kickstarterhebel	M6 · 1,0 1 10 1,0
Primärantriebszahnrad	M12 · 1,0 1 50 5,0
Druckplatte	M5 · 0,8 4 6 0,6
Kupplungsnabe	M14 · 1,0 1 70 7,0
Ausgangswellen-Lagerhalter	M6 · 1,0 1 10 1,0
Fußschalthebel	M6 · 1,0 1 8 0,8
Kontermutter (Kupplungseinstellschraube)	M6 · 1,0 1		8	0,8
Impulsgeber	M6 · 1,0 2 10 1,0
Statorwicklung	M6 · 1,0 3 10 1,0

FAHRWERKL

Bauteil Spezifikation Grenzwert
LenkungLenkkopflager Schrägkugellager ----
Federelement vornFederweg 110 mm ----Gabelfeder, ungespannte Länge 425,1 mm 417 mmGabelfeder-Einbaulänge 415,1 mm ----Standard-Federrate K = 3,4 N/mm (0,35 kg/mm) ----Umrüstmöglichkeiten Keine ----Ölmenge 64 cm 3 ----Füllhöhe 185 mm ----Ölsorte Gabelöl 15W oder gleichwertig ----
Federelement hintenFederweg 48 mm ----Feder, ungespannte Länge 169 mm ----Einbaulänge 165 mm ----Standard-Federrate K= 45,6 N/mm (4,65 kg/mm) ----Umrüstmöglichkeiten Keine ----Gasdruck 2.000 kPa (20 bar) ----
SchwingeMax. SpielAxial ---- 1,0 mmRadial ---- 0,3 mm
RäderBauart: Vorderrad Speichenrad ----Hinterrad Speichenrad ----Felgendimension/-materialVorderrad 14 · 1,40/Stahl ----Hinterrad 12 · 1,60/Stahl ----Max. Felgenschlag ---- Höhenschlag ---- 2,0 mmSeitenschlag ---- 2,0 mm
AntriebsketteTyp (Hersteller) DID420(I)/DAIDO ----Anzahl der Kettenglieder 86 ----Kettendurchhang 40–53 mm ----Länge von 10 Antriebsketten glie-dern ---- 121,9 mm
Bauteil Spezifikation Grenzwert
Trommelbremsen:Trommelbremsen-Bauart vorn Simplex-Trommelbremse ----Trommelbremsen-Bauart hinten Simplex-Trommelbremse ----Bremstrommel-InnendurchmesservornBremstrommel-Innendurchmesser hintenBremsbelagstärke vorn 3 mm 2 mmBremsbelagstärke hinten 4 mm 2 mmBremsbacken-Rückholfeder vorn, ungespannte LängeBremsbacken-Rückholfeder hinten, ungespannte Länge	95 mm 96 mm110 mm 111 mm32,7 mm ----50,5 mm ----
Hand- und FußbremshebelHandbremshebelposition 10–20 mm ----Kupplungszugspiel(am Hebeldrehpunkt)Gaszugspiel am Drehgriff 3–5 mm ----	10–20 mm ----

Bauteil Gewinde Anz.			Anzugsmoment
			Nm m•kg
MotoraufhängungMotor und Rahmen (vorn-oben) M8 · 1,25 1 30 3,0Motor und Rahmen (hinten-oben) M8 · 1,25 1 26 2,6Motor und Rahmen (hinten-unten) M10 · 1,25 1 40 4,0
Starterkabel und Rahmen	M11 · 1,25	1	1	0,1
Schwingenachse und Mutter	M10 · 1,25	30 3,0
Obere Gabelbrücke und Lenkkopf	M10 · 1,25	40 4,0
Teleskopgabel-Abdeckschraube	M20 · 1,0 2	40 4,0
Unterbügel und Frontkabel	M10 · 1,25	2 33 3,3
Dämpferstangenschraube	M8 · 1,25 2	20 2,0
Obere Gabelbrücke und Lenkerhalterung (unten)	M10 · 1,25	2 40 4,0

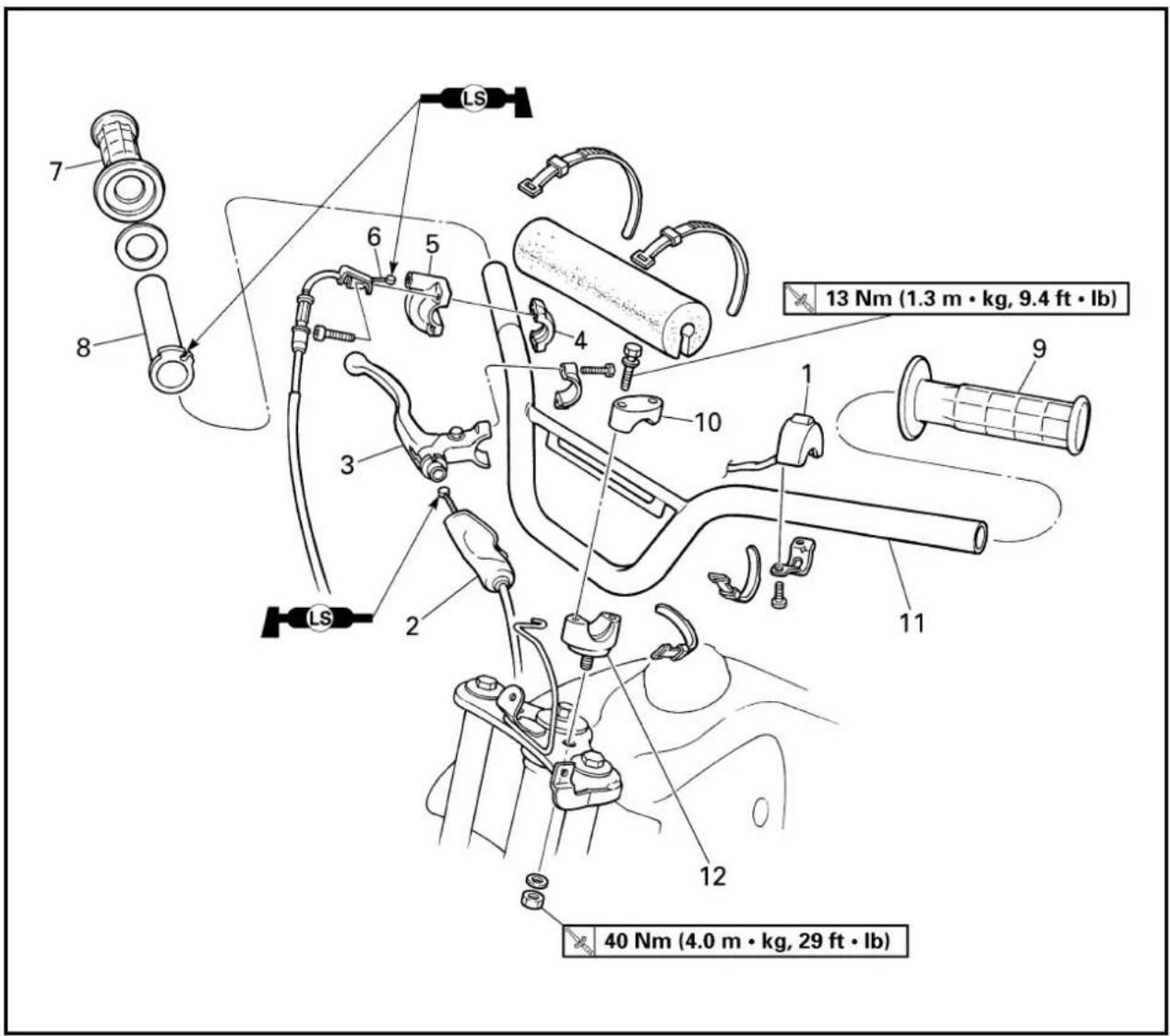

Lenkerhalterung (oben)	M6 · 1,0	4 13	1,3
Vorderradbremszug-Halter und Teleskopgabel	M6 · 1,0	2	7	0,7
Ringmutter	M25	1	Siehe HINWEIS.
Kraftstofftank und Kraftstoffhahn	M6 · 1,0	2	7	0,7
Kraftstofftank und Rahmen	M6 · 1,0	2	7	0,7
Haltegriff und Rahmen	M6 · 1,0	4 13	1,3
Bremsnocken-Betätigungshebel vorn und Nocken	M6 · 1,0	1	7	0,7
Bremsnocken-Betätigungshebel hinten und Nocken	M6 · 1,0	1	7	0,7
Vorderachsmutter	M10 · 1,25	35 3,5
Bremsankerstrebe hinten	M8 · 1,25 2	26 2,6

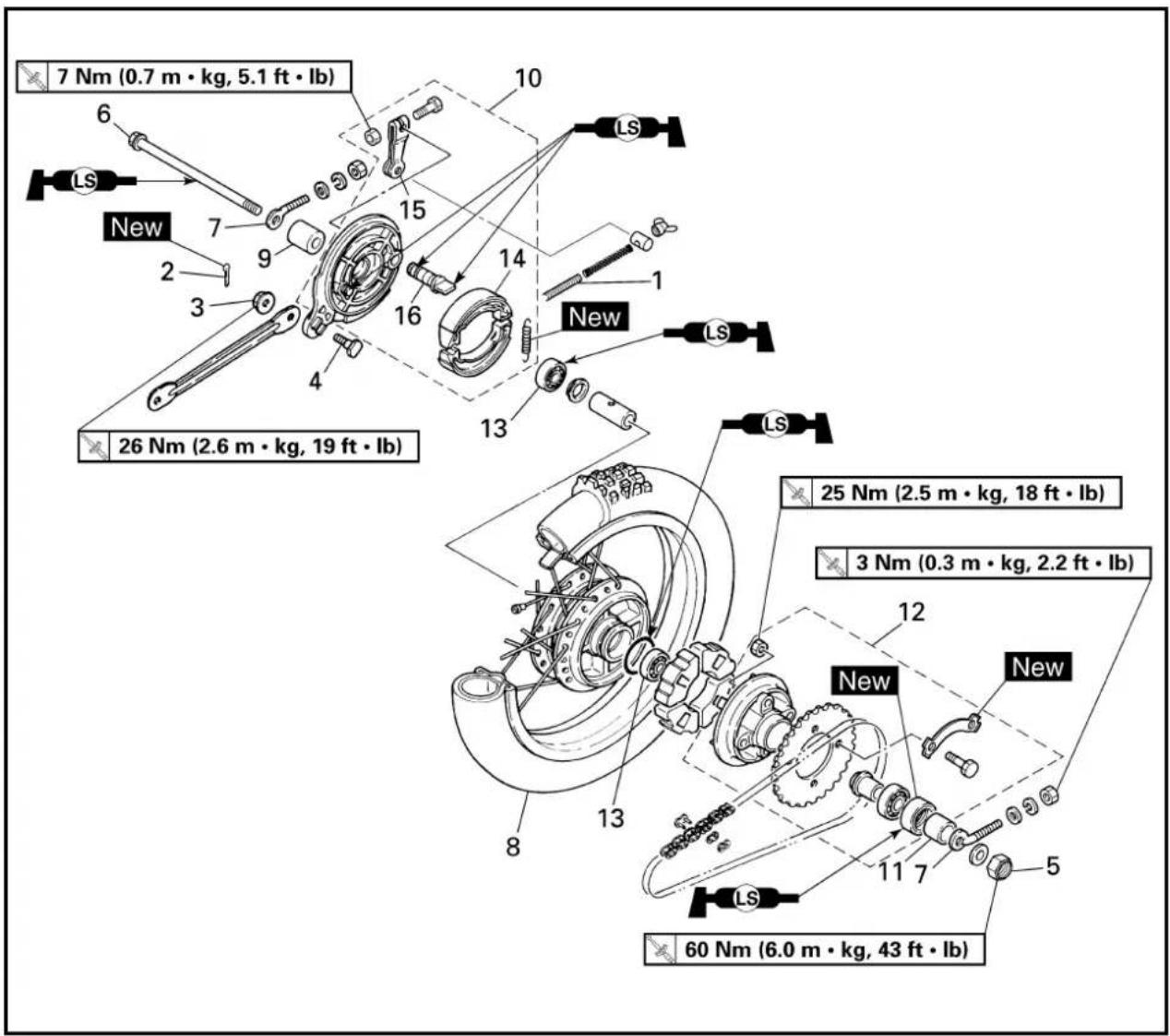

Hinterrad-Mitnehmernabe und Kettenrad	M8 · 1,25 4	25 2,5
Hinterachsmutter	M12 · 1,25	60 6,0

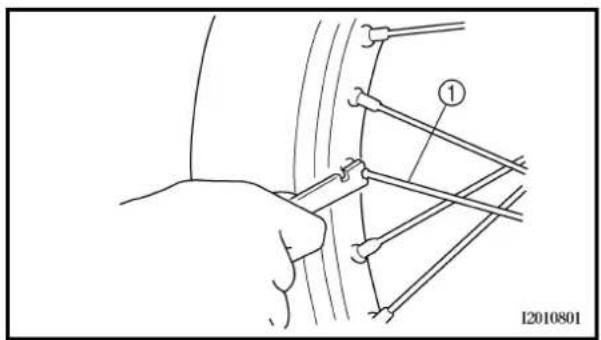

Radnippel (Speiche)	—	64 2	0,2
Kettengehäuse	M5 · 0,8	5	4	0,4
Kettenzieher-Gegenmutter	M6 · 1,0	2	3	0,3
Fußraste und Rahmen	M8 · 1,25 2	30 3,0

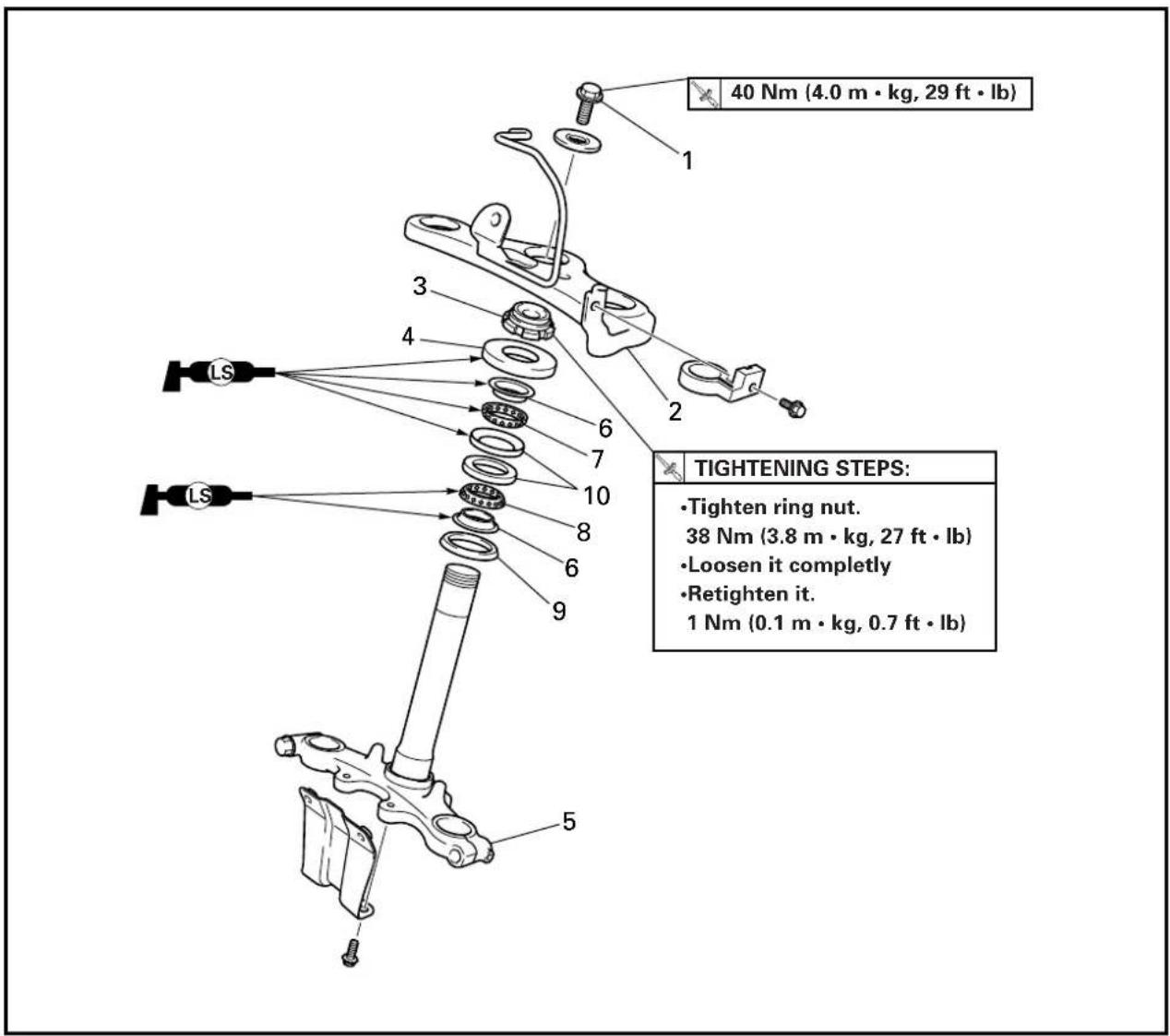

HINWEIS:

• 1. Zuerst die Ringmutter mit dem Ringschlüssel mit ca. 38 Nm (3,8 m • kg) festziehen und die Lenkung einige Male nach rechts und nach links drehen; dann die Ringmutter eine Umdrehung lösen.
2. Ringmutter mit 1 Nm (0,1 m • kg) festziehen.
- Mit △ markierte Punkte müssen nach der Einfahrzeit oder vor jedem Rennen auf richtiges Anzugsmoment geprüft werden.

ELEKTRISCHE ANLAGE

Bauteil Spezifikation Grenzwert
CDI-SchwungradmagnetzünderTyp (Hersteller) F5HN 00/YAMAHA ----Widerstand (Farbe) der Erregerspule 688–1.032 Ω bei 20 °C(braun – grün)Impulsgeber-Widerstand (Farbe) 248–372 Ω bei 20 °C(rot – weiß)CDI-Zündbox/Typ (Hersteller) 4GL-20/YAMAHA ----
ZündspuleTyp (Hersteller) 4KJ-00/YAMAHA ----Min. Zündfunkenstrecke 6 mm ----Primärwicklungs-Widerstand 0,18–0,28 Ω bei 20 °C ----Sekundärwicklungs-Widerstand	6,3–9,5 kΩ bei 20 °C ----
ZündkerzensteckerTypWiderstand	Kunstharz10 kΩ bei 20 °C	----

ALLGEMEINE ANZUGSMOMENTE

Aus der folgenden Tabelle sind die Anzugsmomente für normale Schraubverbindungen mit ISO-Normgewinde ersichtlich. Anzugsmomente für spezielle Verschraubungen und Bauteile werden in jedem Abschnitt dieser Anleitung gesondert aufgeführt. Um ein Verziehen der Bauteile zu vermeiden, sollten die Schraubverbindungen über Kreuz angezogen werden, bis die vorgeschriebenen Anzugsmomente erreicht sind. Falls nicht anders angegeben, gelten die genannten Anzugsmomente für saubere und trokkene Schraubverbindungen bei Raumtemperatur.

A(Mutter)	B(Schrau-be)	ALLGEMEINEANZUGSMOMENTE
		Nm m·kg
10 mm	6 mm	6	0,6
12 mm	8 mm	15	1,5
14 mm	10 mm	30	3,0
17 mm	12 mm	55	5,5
19 mm	14 mm	85	8,5
22 mm	16 mm	130	13

A B

A: Schlüsselweite
B: Gewindedurchmesserer

EINHEITEN

Einheit Bedeutung Definition Anwendung
mmcm	MillimeterZentimeter	10^-3 m 10^-2 m	LängeLänge
kg Kilogramm 10		^3 Gramm Gewicht
N Newton 1 kg · m/s		^2	Kraft
Nm m · kg	NewtonmeterMeterkilogramm	N · mm · kg	AnzugsmomenteAnzugsmomente
Pa Pascal N/m		^2	Druck
N/mm Newton pro Millimeter — Federrate
L cm ^3	Liter Kubikzentimeter	——	Volumen bzw. Fassungsvermögen
U/min	Umdrehungen pro Minute	— Drehzahl

MEMO

CABLE ROUTING DIAGRAM

① Kurbelgehäuse-Entlüftungsschlauch
② Kabelbaum
③ CDI-Schwungradmagnetzünder-Kabel
④ Chokezug
⑤ Vergaserheizungskabel
⑥ Motorstoppschalter-Kabel
⑦ Thermoschalter
⑧ Thermoschalterkabel
⑨ Zündkabel
⑩ Gaszug
⑪ Seilzughalter
⑫ Kraftstofftank-Lüftungsschlauch
⑬ Bremszug

A Nach dem Festziehen des Starterkabels, der CDI-Magnetzündungsleitung, des Kabelbaums und der Thermoschalterleitung die überstehenden Enden vom Plastikschlauchband abschneiden.
B Zündspulenkabel durch Kabelführung leiten.
© Motorstoppschalter-Kabel mit Kabelbindern befestigen.
D Bremszug durch Kabelführungen leiten.

CABLE ROUTING DIAGRAM

A Den Kraftstofftank-Lüftungsschlauch durch die Seilzugführung führen.
B Gaszug und Motorstoppschalter-Kabel durch Kabelführung leiten.
© Entlüftungsschlauch durch Kabelführung leiten.
D Zündbox-Kabel und Gleichrichter/Regler-Kabel befestigen, anschließend überschüssiges Ende des abschneiden.
E Das Band am Gleichrichter/Regulator-Kabel mit der Plastikklammer ausrichten.
F Nach dem Befestigen des Motorstoppkabels die überstehenden Enden vom Plastikschlauchband abschneiden.
G Zündbox-Kabel durch Kabelführung leiten.

EC300000

REGULAR INSPECTION AND ADJUSTMENTS

MAINTENANCE INTERVALS

REGELMÄSSIGE INSPEKTION UND EINSTELLARBEITEN WARTUNGSINTERVALLE

Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten jedoch lediglich als Richtwerte für den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet können in Abweichung des regelmäßigen Wartungsplans kürzere Intervalle notwendig werden. Richten Sie etwaige Fragen zu den Wartungs- und Schmierintervallen bitte an Ihren Yamaha-Händler.

WARTUNGSINTERVALLE UND SCHMIERDIENST

Hinweis	Bezeichnung Ausführung	Erstinspektion	Alle
		10 Stunden(1 Monat)	60 Stunden(6 Monate)	120 Stunden(12 Monate)
*Kraftstoffleitung	Kraftstoffschläuche auf Risse und Beschädigung prüfen.Gegebenenfalls erneuern.		○	○
	Zündkerzen	Zustand prüfen.Reinigen, Elektrodenabstand einstellen, ggf. erneuern.		○
*Ventilspiel	Kontrollieren.Gegebenenfalls einstellen.			○
	Luftfilter Reinigen, ggf. erneuern.		○	○
*Vergaser	Leerlaufdrehzahl und Starterfunktion prüfen.Gegebenenfalls einstellen.	○	○	○
	Auspuffanlage	Auf Undichtigkeit prüfen.Gegebenenfalls nachziehen.Gegebenenfalls Dichtung erneuern.		○
	Motoröl	Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten prüfen.Gegebenenfalls korrigieren.Wechseln (bei Betriebstemperatur).	○	○
	Kupplung	Funktion prüfen.Seilzug einstellen, ggf. erneuern.	○	○
*Vorderradbremse	Funktion prüfen.Handbremshebelspiel einstellen und gegebenenfalls Bremsbacken erneuern.	Nach jeder Fahrt
*Hinterradbremse	Funktion prüfen.Handbremshebelspiel einstellen und gegebenenfalls Bremsbacken erneuern.	Nach jeder Fahrt
*Räder	Auf Unwucht, Schlag und Beschädigung prüfen.Auswuchten, ggf. erneuern.	○	○	○
*Reifen	Profitiefe kontrollieren, auf Beschädigung prüfen.Gegebenenfalls erneuern.Luftdruck kontrollieren.Gegebenenfalls korrigieren.		○	○

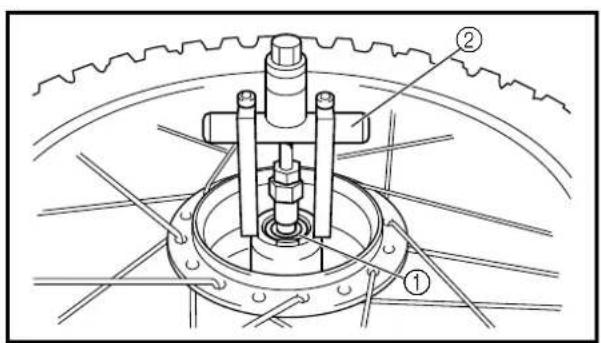

*Radlager	Auf Schwergängigkeit und Beschädigung prüfen.Gegebenenfalls erneuern.		○	○

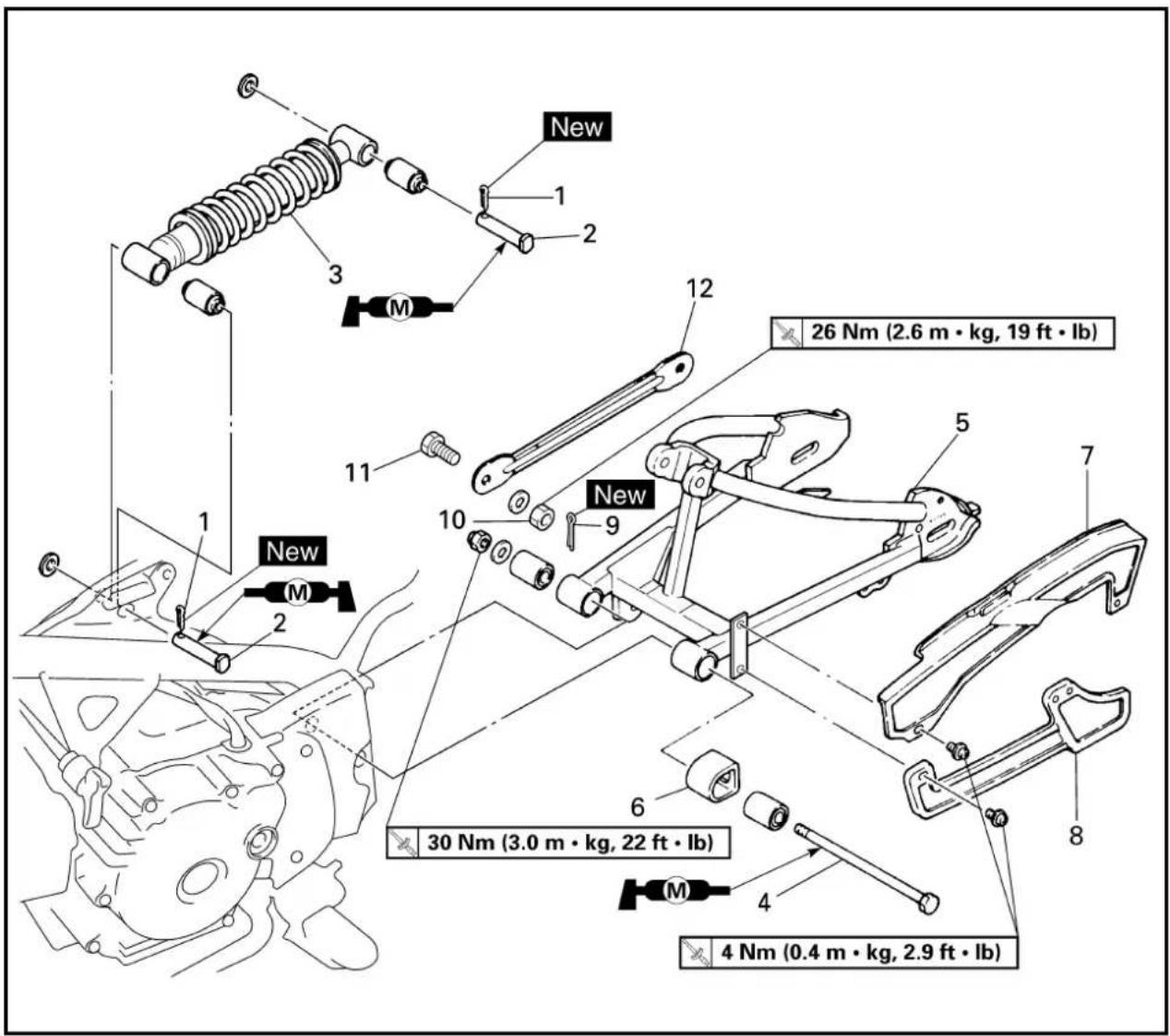

*Schwingenlager	Spiel kontrollieren.Gegebenenfalls korrigieren.Mit Lithiumfett schmieren.	○	○	○
	Antriebskette	Kettendurchhang kontrollieren.Gegebenenfalls einstellen. Sicherstellen, daß das Hinterrad korrekt ausgerichtet ist.Reinigen und schmieren.	Nach jeder Fahrt

Hinweis	Bezeichnung	Ausführung	Erstinspektion	Alle
			10 Stunden(1 Monat)	60 Stunden(6 Monate)	120 Stunden(12 Monate)

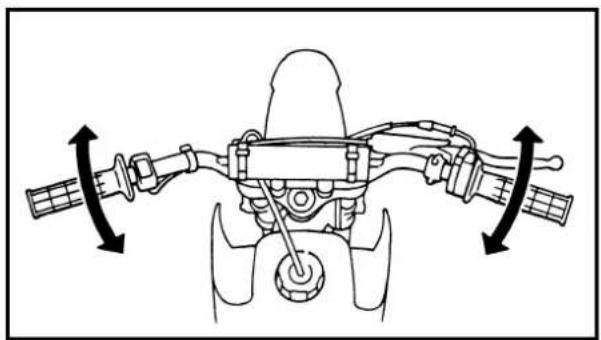

* Lenkkopflager		Lagerspiel und Lenkung auf Schwergängigkeit prüfen.Entsprechend korrigieren.Nach jeweils 120 Betriebsstunden mit Lithiumfett schmieren.	○		○
*	Schraubverbindungen am Fahrwerk	Alle Schrauben und Muttern auf festen Sitz prüfen.Gegebenenfalls festziehen.	○	○	○
	Seitenständer	Funktion prüfen.Gegebenenfalls erneuern.	○		○
* Funkenfänger *1		Reinigen			○
* Teleskopgabel		Funktion und auf Undichtigkeit prüfen.Gegebenenfalls korrigieren.		○	○

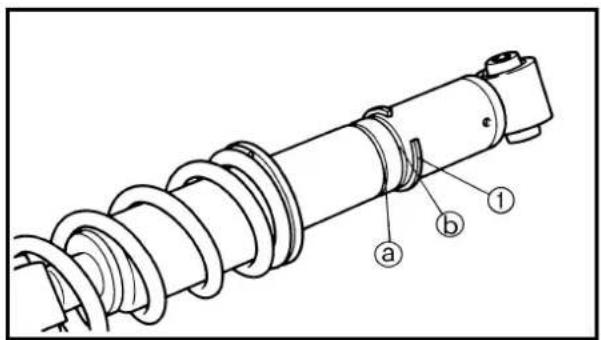

* Federbein		Funktion und Stoßdämpfer auf Undichtigkeit prüfen.Gegebenenfalls Federbein komplett erneuern.		○	○

* Diese Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher vom Yamaha-Händler verrichtet werden.
*1 Nur USA

WARTUNGSHINWEISE:

1. Antriebskette: Neben dem Einstellen der Spannung und der Ausrichtung muß die Kette alle 30–60 Betriebsminuten geschmiert werden. Bei ig beanspruchendem oder feuchtem Einsatz muß die Kette ständig kontrolliert werden (siehe Abschnitt "Schmierintervalle").
2. Luftfilter: Der Luftfiltereinsatz muß alle 20–40 Betriebsstunden demontiert und gereinigt werden.

WARTUNGS- UND EINSTELLARBEITEN VOR FAHRTBEGINN

Der Betriebszustand der Maschine muß sowohl vor dem Einfahren als auch vor jeder Übungs- und Rennfahrt überprüft werden.

Vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte prüfen.

ROUTINEKONTROLLE VOR FAHRTBEGINN

Bezeichnung Ausführung Seite
Bremse Funktion bzw. Einstellung prüfen P3-11
Motoröl Gegebenenfalls wechseln P3-5–7
Antriebskette Ausrichtung und Spannung prüfen, ggf. schmieren P3-12
Zündkerze Kerzenbild und Zustand prüfen P3-19
Gasgriff Funktion prüfen P3-3
Luftfiltereinsatz Schaumstoff ggf. reinigen und mit Öl benetzen P3-3–4
Räder und Reifen	Luftdruck, Rundlauf, Speichenspannung, Reifenhalter, Achsmuttern prüfen	P3-15–17
Verbindungen am Fahrwerk Schraub-Prüfen und ggf. nachziehen		P2-13

ENGINE/THROTTLE CABLE ADJUSTMENT/ AIR FILTER CLEANING

INSP ADJ

GASZUGSPIEL EINSTELLEN

1. Kontrollieren:

• Gaszugspiel ⓐ

Unvorschriftsmäßig → Einstellen.

Gaszugspiel am Gasdrehgriff ⓐ

3–5 mm

2. Einstellen:

• Gaszugspiel

Arbeitsschritte

HINWEIS:

Vor dem Einstellen des Gaszugspiels sollte die Leerlaufdrehzahl dem Sollwert entsprechen.

• Sicherungsmutter ① an Gaszug lokkern.

- Einstellmutter ② verdrehen, bis das vorgeschriebene Spiel erreicht ist.

Hineindrehen Spiel größer

Herausdrehen Spiel kleiner

• Kontermutter wieder festdrehen.

WARNING

Nach der Einstellung den Lenker bei laufendem Motor beidseitig bis zum Anschlag drehen. Dabei darf sich die Leerlaufdrehzahl nicht verändern.

NETTOYAGE DU FILTRE A AIR

N.B.:

Frühzeitige und sachgemäße Luftfilterwartung hilft, Motorverschleiß und -beschädigung vorzubeugen.

ACHTUNG:

Den Motor niemals ohne Luftfilter betreiben, da eindringende Staubpartikel erhöhten Verschleiß am Kolben und/oder Zylinder verursachen.

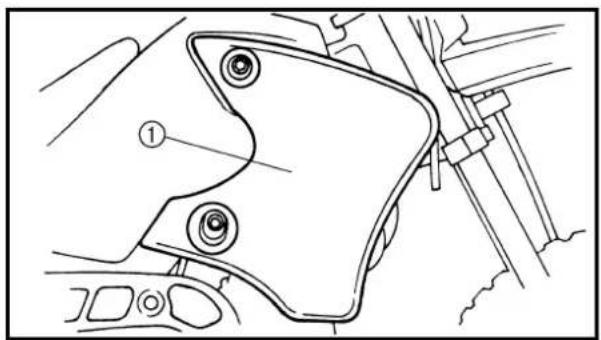

• Lufthutze (rechts) ①

1. Installer:

• Luftfilter-Gehäusedeckel ①

1. Nettoyer:

• Luftfiltereinsatz (in Lösungsmittel)

N.B.:

Den Luftfiltereinsatz nach dem Reinigen ausdrücken.

ATTENTION:

. Den Filterschaumstoff vorsichtig ausdrücken, nicht wringen.

- Überschüssige Lösungsmittelreste im Filterschaumstoff können Startschwierigkeiten zur Folge haben.

1. Kontrollieren:

- Luftfiltereinsatz Beschädigung → Erneuern.

1. Auftragen:

- Schaumstoff-Luftfilter- oder Motoröl (auf den Luftfiltereinsatz)

HINWEIS:

Überschüssiges Öl ausdrücken. Der Filtereinsatz soll lediglich feucht, nicht triefend naß sein.

1. Montieren:

• Luftfiltereinsatz ①

HINWEIS:

Die Nase ⓐ am Luftfiltergehäuse auf die Boh-rung ⓑ am Luftfiltereinsatz ausrichten.

1. Montieren:

• Luftfilter-Gehäusedeckel

1. Montieren:

• Lufthutze (rechts)

ENGINE OIL LEVEL INSPECTION

1. Den Motor starten, einige Minuten warmlaufen lassen, danach fünf Minuten warten.

2. Die Maschine auf einem ebenen Untergrund mit Hilfe eines geeigneten Ständers abstellen.

3. Herausdrehen: • Ölmeßstab ①

4. Contrôler:

• Niveau d'huile

Der Motorölstand sollte sich zwischen der Maximum-Markierung ① und der Minimum-Markierung ② bewegen.

Motorölstand zu niedrig → Motoröl bis zur empfohlenen Höhe nachfüllen.

HINWEIS:

Beim Kontrollieren des Motorölstands den Meßstab nicht in den Öltank hineindrehen, sondern nur leicht aufliegen lassen.

(Nur USA und CDN)

Empfohlene Ölsorte

Bei -10 °C oder höher A

Yamalube 4 (10W-30) oder

SAE 10W-30 SE/SF Motoröl

Bei 5 °C oder höher B

Yamalube 4 (20W-40) oder

SAE 20W-40 SE/SF Motorö

ACHTUNG:

• Keine chemischen Additive hinzufügen. Durch das Motoröl wird auch die Kupplung geschmiert, und Additive könnten ein Durchrutschen der Kupplung bewirken.
• Darauf achten, daß keine Fremdkörper in das Kurbelgehäuse gelangen.

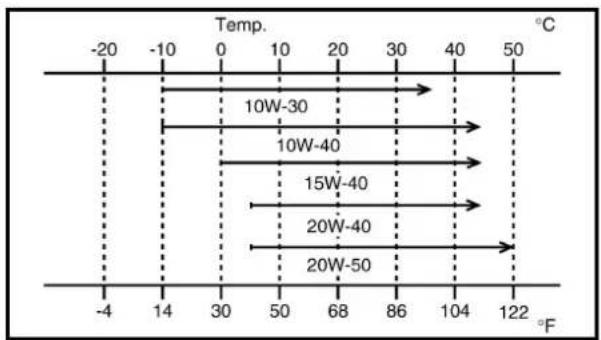

Siehe nebenstehende Tabelle für die Auswahl der richtigen Ölsorte, die für die entsprechenden Temperaturen geeignet ist.

Empfohlene Motoröl-Spezifikation API-NORM

API "SE" odr besser (vorzugsweise Motorradöl)

ACHTUNG:

• Das Motoröl dient auch zur Schmierung der Kupplung; um ein Durchrutschen der Kupplung zu vermeiden, dem Motoröl keine Additive zusetzen und weder Öle mit einer Dieselspezifikation “.../CD” ① oder höherwertig noch Öle der Klasse “ENERGY CONSERVING II” ⑥ der höherwertige Öle verwenden.

• Darauf achten, daß keine Fremdkörper in das Kurbelgehäuse gelangen.

• Einschrauben:

- Ölmeßstab

1. Den Motor starten und einige Minuten warmlaufen lassen.
2. Motor wieder ausschalten und Motorölstand erneut kontrollieren.

HINWEIS:

Einige Minuten warten, bis sich das Öl verteilt hat, bevor der Motorölstand kontrolliert wird.

MOTORÖL WECHSELN

1. Den Motor starten, einige Minuten warmlaufen lassen, danach fünf Minuten warten.
2. Die Maschine auf einem ebenen Untergrund mit Hilfe eines geeigneten Ständers abstellen.
3. Einen geeigneten Auffangbehälter unter das Kurbelgehäuse stellen.
4. Demontieren:

• Ölmeßstab ①

- Motoröl-Ablaßschraube (mit Scheibe) ② Das Öl aus dem Kurbelgehäuse und Öltank ablassen.

5. Install:

• Gasket New
- Drain bolt

20 Nm (2.0 m · kg, 14 ft · lb)

6. Fill:

• Crankcase

Oil quantity:

REGLAGE DE LA VIS D'AIR DE RALENTI LEERLAUFGEMISCH EINSTELLEN

INSP ADJ

5. Installer:

• Joint New

• Boulon de vidange

20 Nm (2,0 m · kg, 14 ft · lb)

5. Montieren:

• Scheibe New

• Motoröl-Ablaßschraube

20 Nm (2,0 m · kg)

6. Remplir:

• Carter

Quantité d'huile:

Ölwechsel ohne Filterwechsel 0,8 L

7. Installer:

• Jauge

8. Examiner:

• Motor (auf Undichtigkeit)
• Ölstand

Siehe unter "MOTORÖLSTAND KONTROLLIEREN".

REGLAGE DE LA VIS D'AIR DE RALENTI

1. Régler:

LEERLAUFGEMISCH EINSTELLEN

1. Einstellen:

• Leerlaufgemisch-Regulierschraube ①

Arbeitsschritte

• Leerlaufgemisch-Regulierschraube leicht bis zum Anschlag eindrehen.
• Leerlaufgemisch-Regulierschraube um die angegebene Anzahl von Umdrehungen wieder herausdrehen.

Leerlaufgemisch-Regulierschraube 1 3/4 Umdrehungen heraus

REGLAGE DU REGIME DE RALENTI

LEERLAUFDREHZAHL EINSTELEN

1. Den Motor anlassen und einige Minuten warmlaufen lassen.
2. Anschließen:

• Drehzahlmesser (am Zündkabel)

1. Einstellen:

• Leerlaufdrehzahl

Arbeitsschritte

• Leerlaufgemisch-Regulierschraube einstellen. Siehe unter "LEERLAUFGEMISCH EINSTELLEN".
• Leerlaufeinstellschraube ① verdrehen, bis der Motor mit niedrigstmöglicher Drehzahl läuft.

Die Leerlaufeinstellschraube ① nach ⓐ drehen, um die Leerlaufdrehzahl zu erhöhen. Die Leerlaufeinstellschraube ① nach ⓑ drehen, um die Leerlaufdrehzahl zu reduzieren.

Induktivdrehzahlmesser YU-8036-B/90890-03113

Leerlaufdrehzahl 1.400–1.600 U/min

VENTILSPIEL EINSTELLEN

HINWEIS:

• Das Ventilspiel sollte bei kaltem Motor und Raumtemperatur eingestellt werden.

• Bei Messung oder Einstellung des Ventilspiels muß der entsprechende Kolben im oberen Totpunkt (OT) des Verdichtungstakts stehen.

• Demontieren:

• Lufthutze, rechts ①
• Luftfiltergehäuse ②

1. Demontieren:

• Zündkerze
• Kipphebeldeckel (Einlaßseite) ①
• Kipphebeldeckel (Auslaßseite) ②

1. Demontieren:

• Schwungrad-Abdeckschraube ①
• Kurbelwellenendabdeckung ②
• O-Ringe

4. Check:

- Valve clearance

Unvorschriftsmäßig → Einstellen.

Ventilspiel (kalt)

Einlaßventil

0,05–0,09 mm

Auslaßventil

0,08–0,12 mm

Arbeitsschritte

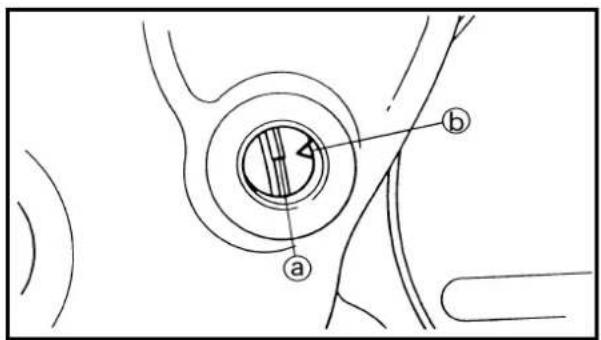

• Kurbelwelle mit einem Schraubenschlüssel gegen den Uhrzeigersinn drehen.
• Wenn sich der Kolben des Zylinders im oberen Totpunkt (OT) befindet, die OT-Markierung ^a des Rotors auf die Kurbelgehäuse-Markierung ^b ausrichten.
• Ventilspiel mit einer Fühlerlehre ① messen.
  Unvorschriftsmäßig → Einstellen.

5. Régler:

- Jeu de soupapes

Etapes du réglage:

• Kontermutter ① lösen.
- Einstellschraube ③ mit Ventileinstell-Werkzeug ② hinein- oder herausdrehen, bis das vorgeschriebene Ventilspiel erreicht ist.

Einstellschraube hineindrehen →

Ventilspiel kleiner

Einstellschraube herausdrehen →

Ventilspiel größer

Ventileinstell-Werkzeug

YM-8035/90890-01311

• Einstellschraube mit dem Ventileinstell-Werkzeug festhalten, damit sie sich nicht mitdrehen kann, und Kontermutter festziehen. 7 Nm (0,7 m·kg)

• Ventilspiel messen

- Falls unvorschriftsmig, die obige Schritte wiederholen, bis das vorgeschriebene Spiel eingestellt ist.

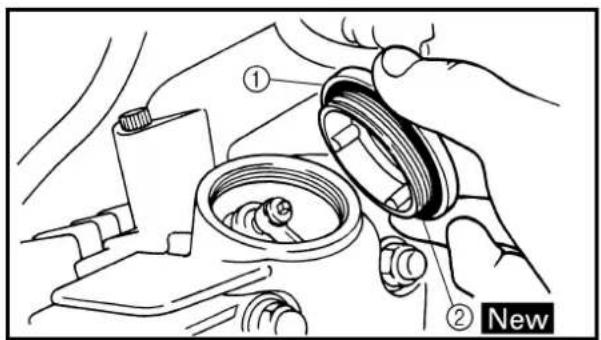

• Kipphebeldeckel (Einlaßseite) ①

18 Nm (1,8 m · kg)

• O-Ringe ②

New

7. Montieren:

• Kipphebeldeckel (Auslaßseite)

18 Nm (1,8 m · kg)

.O-Ringe New

13 Nm (1,3 m · kg)

• Zündkerze

ckschraube

7 Nm (0,7 m · kg)

• Kurbelwellenendabdeckung

7 Nm (0,7 m · kg)

8. Montieren:

• Luftfiltergehäuse
• Lufthutze (rechts)

FUNKENLÖSCHER REINIGEN (Nur USA)

WARNING

• Sicherstellen, daß Krümmer und Schalldämpfer abgekühlt sind, bevor der Funkenlöscher gereinigt wird.
  • Motor beim Reinigen der Auspuffanlage nicht starten.

• Demontieren:

• Schraube (Auspuffendrohr) ①

1. Demontieren:

• Auspuffendrohr ②

Das Auspuffendrohr aus dem Schalldämpfer ziehen.

1. Reinigen:

• Funkenlöscher

Kohlenstoffablagerungen mit einer Drahtbürste vom Funkenfängerteil an der Innenseite des Schalldämpfers ③ entfernen.

Das Auspuffendrohr leicht anklopfen, und die Kohlenstoffablagerungen vom Außenteil ⓐ des Auspuffendrohrs entfernen.

1. Montieren:

• Auspuffendrohr

Das Auspuffendrohr in den Schalldämpfer setzen, und das Schraubenloch ausrichten.

• Schraube (Auspuffendrohr)

7 Nm (0,7 m · kg)

CHASSIS/FRONT BRAKE ADJUSTMENT/ REAR BRAKE ADJUSTMENT

INSP ADJ

REGLAGE DU FREIN AVANT

1. Contrôler:

VORDERRADBREMSE EINSTELLEN

1. Kontrollieren:

• Handbremshebelspiel ⓐ

Unvorschriftsmig → Einstellen.

Handbremshebelspiel

(am Hebelende)

10–20 mm

2. Einstellen:

• Handbremshebelspiel

ArbeitsschritteKontermuttern 1 lösen.Einstellschraube 2 hinein- oder heraus-drehen, bis das vorgeschriebene Spiel erreicht ist.

Hineindrehen: Spiel kleiner.

Herausdrehen: Spiel größer.

Konter muttern festziehen.ACHTUNG:Nach Einstellung des Handbremshebel-spiels darf die Bremse nicht schleifen.

HINTERRADBREMSE EINSTELLEN

1. Kontrollieren:

• Fußbremshebelspiel ⓐ

Unvorschriftsmäßig → Einstellen.

Fußbremshebelspiel

10–20 mm

2. Einstellen:

• Fußbremshebelspiel

Arbeitsschritte• Einstellmutter 1 hinein- oder herausdrehen, bis das vorgeschriebene Spiel erreicht ist.

Hineindrehen: Spiel kleiner.

Herausdrehen: Spiel größer.

ACHTUNG:Nach Einstellung des Fußbremshebelspiels darf die Bremse nicht schleifen.

ANTRIEBSKETTEN-DURCHHANG EINSTELLEN

1. Das Motorrad am Motor aufbocken, um das Hinterrad vom Boden abzuheben.
2. Kontrollieren:

- Antriebsketten-Durchhang ⓐ über der Kettenführungs-Schraube. Unvorschriftsmäßig → Einstellen.

Antriebsketten-Durchhang 40–53 mm

HINWEIS:

Vor dem Prüfen oder dem Einstellen des Kettendurchhangs das Hinterrad mehrere Umdrehungen durchdrehen und den Kettendurchhang über die gesamte Länge der Kette prüfen. Die Einstellung des Kettenspiels muß an der straffsten Stelle der Kette vorgenommen werden.

1. Einstellen:

• Antriebsketten-Durchhang

Arbeitsschritte

• Achsmutter ① lösen.
• Einstellschrauben ② verdrehen, bis der vorgeschriebene Kettendurchhang erreicht ist.

Zum Straffen der Kette die Einstellmutter ② im Uhrzeigersinn drehen.

Zum Lockern der Kette die Einstellmutter ② im Gegenuhrzeigersinn drehen und Rad nach vorn drücken.

- Beide Kettenspanner jeweils gleichmäßig einstellen, damit die Ausrichtung sich nicht verstellt. Die Markierungen @ auf beiden Kettenspannern dienen zum korrekten Ausrichten des Hinterrads.

HINWEIS:

Die Kette muß von hinten blickend mit dem Kettenrad fluchten.

ACHTUNG:

Eine zu straff gespannte Kette verursacht erhöhten Verschleiß von Motor, Lagern und anderen wichtigen Bauteilen. Daher darauf achten, daß der Kettendurchhang sich im Sollbereich befindet.

- Achsmutter festziehen. Dabei die Antriebskette nach unten drücken.

Achsmutter

60 Nm (6,0 m · kg)

INSPECTION DE LA FOURCHE AVANT

1. Examiner:

- Funktion der Teleskopgabel Die Gabel mehrmals tief ein- und ausfedern lassen. Schwergängigkeit, Undichtigkeit → Instand setzen oder erneuern.

FEDERBEIN KONTROLLIEREN

1. Kontrollieren:

- Schwinge (Beweglichkeit) Geräusch/Schwergängigkeit → Drehpunkte schmieren oder instand setzen. Beschädigung/Undichtigkeit → Erneuern.

FEDERBEIN-FEDERVORSPANNUNG EINSTELLEN

1. Das Motorrad am Motor aufbocken, um das Hinterrad vom Boden abzuheben.
2. Demontieren:

3. Siehe unter "SCHWINGE" im KAPITEL 5.

4. Demontieren:

• Federsitz ①

HINWEIS:

Den Federsitz bei zusammengedrückter Feder demontieren.

1. Zum Erhöhen der Federvorspannung den Ring ① in die Nut ④ einsetzen. Zum Verringern der Federvorspannung den Ring in die Nut ⑤ einsetzen.

HINWEIS:

Den Ring nicht zu sehr spreizen.

Standard-Ringposition Nut ⓑ

5. Montieren:

• Federsitz ①

HINWEIS:

Den Federsitz bei zusammengedrückter Feder demontieren.

6. Installer:

Siehe unter "SCHWINGE" im KAPITEL 5.

CONTROLE DE LA PRESSION DE GONFLAGE DE PNEU

1. Mesurer:

- Pression des pneu

Unvorschriftsmäßig → Einstellen.

Standard-Reifenluftdruck 100 kPa (1,00 bar)

HINWEIS:

• Den Reifenluftdruck bei kalten Reifen kontrollieren.
• Bei zu niedrigem Reifendruck liegt die Reifenwulst nicht fest an, was dazu führen kann, daß sich der Reifen von der Felge löst.
• Ein geneigter Reifenventilschaft deutet an, daß der Reifen verrutscht ist.
• Bei geneigtem Reifenventilschaft muß die Reifenposition berichtigt werden.

SPEICHEN KONTROLLIEREN UND FESTZIEHEN

1. Kontrollieren:

- Speichen ①

Verzug/Beschädigung → Erneuern.

Speichen locker → Nachspannen.

1. Festziehen:

• Speichen

2 Nm (0,2 m · kg)

HINWEIS:

Die Speichen müssen vor und nach dem Einfahren nachgezogen werden. Nach jeder Übungsfahrt bzw. Rennen die Speichenspannung prüfen.

VERIFICATION DES ROUES

1. Examiner:

Das Rad anheben und drehen.

Übermäßig → Erneuern.

1. Examiner:

- Jeu de roulement

Jeu → Remplacer.

1. Kontrollieren:

• Lagerspiel

Spiel → Erneuern.

CONTROLE ET REGLAGE DE LA TÊTE DE FOURCHE

1. Das Motorrad am Motor aufbocken, um das Vorderrad vom Boden abzuheben.

2. Kontrollieren:

• Lenkkopf

Die Gleitrohre am unteren Ende umfas- sen und die Teleskopgabel wie gezeigt hin und her bewegen.

Spiel → Einstellen.

CONTROLE ET REGLAGE DE LA TÊTE DE FOURCHE LENKKOPF KONTROLLIEREN UND EINSTELLEN

INSP ADJ

3. Contrôler:

- Lenker (Leichtgängigkeit) Den Lenker von Anschlag zu Anschlag drehen. Schwergängigkeit → Ringmutter einstellen.

4. Régler:

• Vorderrad-Abdeckung ① demontieren.
- Lenker und obere Gabelbrücke Kennzeichen.
- Ringmutter ② mit dem Hakenschlüssels ③ lockern.

• Die Ringmutter ④ mit dem Maulschlüssel ⑤ festziehen, und den Lenker mehrere Male nach links und rechts einschlagen.

HINWEIS:

Den Drehmomentschlüssel im rechten Winkel zum Hakenschlüssel ansetzen.

Ringmutter (vorläufiges Anzugsmoment) 38 Nm (3,8 m • kg)

• Ringmutter um eine Drehung lockern.
- Ringmutter mit Hilfe des Hakenschlüssels vorschriftsmäßig festziehen.

WARNING

Nicht zu fest anziehen.

Ringmutter (endgültiges Anzugsmoment) 1 Nm (0,1 m • kg)

• Lenkkopf nochmals überprüfen, indem die Gabel zwischen rechtem und linkem Anschlag bewegt wird. Bei Schwergängigkeit Lenkkopf zerlegen und Lenkkopflager kontrollieren.
• Obere Gabelbrücke ⑥, Lenker ⑦ und Vorderrad-Abdeckung montieren.

a b b

CAUTION:

Den Lenkerhalter mit seiner Rille ⓐ nach außen weisend einbauen, und die Schrauben so festziehen, daß die Abstände ⓑ gleich sind.

Lenkkopfmutter

40 Nm (4,0 m · kg)

Lenkerhalterung

40 Nm (4,0 m · kg)

Abdeckschraube

13 Nm (1,3 m · kg)

LUBRICATION

ALLGEMEINE SCHMIERUNG

Um einen sicheren Betriebzu gewährleisten, die Maschine bei der Montage, nach dem Einfahren und nach jedem Rennen schmieren.

① Alle Seilzüge
② Handbremshebel-Drehpunkt
③ Schalthebel-Drehpunkt
④ Fußrasten-Drehpunkt
⑤ Kontaktfläche zwischen Gasdrehgriff und Lenker
⑥ Antriebskette
⑦ Gaszugscheibe
⑧ Gaszugende
⑨ Bremszugende

A Yamaha Seilzug-Schmiermittel oder gleichwertiges Mittel verwenden.
B SAE 10W-30 Motoröl oder geeignetes Ketten-schmiermittel verwenden.
C Hochwertiges leichtes Lithiumfett verwenden.

- Elektrode ① Verschleiß/Beschädigung → Erneuern.

- Isolatorfuß-Farbe ② Die normale Färbung ist Rehbraun. Abnormale Färbung → Den Motorzustand kontrollieren.

HINWEIS:

Läuft der Motor viele Stunden mit niedriger Drehzahl, weist der Zündkerzen-Isolatorfuß auch bei gutem Motor- und Vergaserzustand Verölung auf.

1. Messen:

- Elektrodenabstand ⓐ Eine Fühlerlehre verwenden. Unvorschriftsmäßig → Einstellen.

Elektrodenabstand 0,6–0,7 mm

Standard-Zündkerze

CR6HSA (NGK)

U20FSR-U (DENSO)

1. Die Zündkerze ggf. mit Kerzenreiniger säubern.

2. Serrer:

• Bougie

• Vor dem Einschrauben der Zündkerze Kerzenkörper und Dichtfläche säubern.
  • Die Zündkerze zuerst handfest anziehen ⓐ und dann erst vorschriftsmäßig festziehen ⓑ.

ENGINE

CARBURETOR

Demontage-Arbeiten: ① Vergaser demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		VERGASER DEMONTIEREN Kraftstofftank
1	1 Schlauchschelle (Luftfilteranschluß)2 Vergaserbeheizungs-Kabel 13 Entlüftungsschlauch 14 Kraftstoffschlauch 15 Schraube 26 Vergaser 17 O-Ring 18 Distanztück 19 Vergaserdeckel 110 Choke-Einrichtung 1		1 Die Schlauchschellen-Schraube (Luftfil-teranschluß) lockern.

EC468000

CARBURETOR DISASSEMBLY

New 3 Nm (0.3 m · kg, 2.2 ft · lb)

Demontage-Arbeiten: ① Vergaser zerlegen

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
1	VERGASER ZERLEGEN
	1 Gasschieber 12 Gaszug 13 Feder 14 Dichtung 15 Vergaserdeckel 16 Düssennadelanschlag 17 Düssennadel 18 Choke 19 Chokezug 110 Schwimmerkammer 1

New 3 Nm (0.3 m · kg, 2.2 ft · lb)

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
1	11Schwimmer-Achsstift 112Schwimmer 113Nadelventil 114Hauptdüse 115Leerlaufdüse 116Nadeldüse 117Drosselklappen-Anschlag-schraube18Leerlaufgemisch-Regulier-schraube19Vergaserbeheizung 1	11

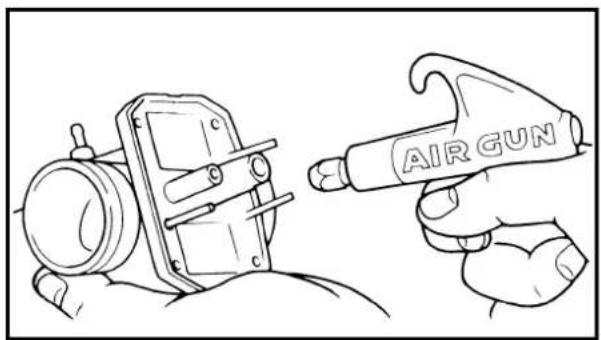

• Vergasergehäuse Verunreinigung → Reinigen.

HINWEIS:

- Eine Reinigungslösung auf Petroleumbasis verwenden. Alle Bohrungen und Düsen mit Druckluft ausblasen.

•Zum Reinigen niemals einen Draht verwenden.

1. Kontrollieren:

- Hauptdüse ① - Leerlaufdüse ② - Nadeldüse ③ Beschädigung → Erneuern. Verunreinigung → Reinigen.

HINWEIS:

- Eine Reinigungslösung auf Petroleumbasis verwenden. Alle Bohrungen und Düsen mit Druckluft ausblasen.

•Zum Reinigen niemals einen Draht verwenden.

Pointeau

1. Contrôler:

- Nadelventil ① - Ventilsitz ② Rillenförmiger Verschleiß ⓐ → Erneuern. Staub Ⓑ → Reinigen.

Gasschieber

1. Kontrollieren:

- Leichtgängigkeit Schwergängigkeit → Instand setzen oder erneuern.

HINWEIS:

Das Gasschieber ① in das Vergasergehäuse einsetzen und auf Leichtgängigkeit prüfen.

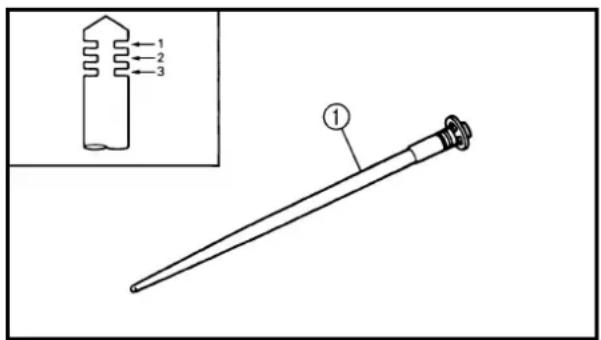

• Düsenadel ① Verbiegung/Verschleiß → Erneuern.
- Clip-Nut Spiel/Verschleiß → Erneuern.
• Düsennadel-Clip-Stellung

Standard-Düsennadel-Clip-Stellung 2. Nut

Schwimmerhöhe

1. Messen:

• Schwimmerhöhe ⓐ Unvorschriftsmäßig → Einstellen.

Schwimmerhöhe 15,5–16,5 mm

Arbeitsschritte

• Vergaser auf den Kopf stellen.

HINWEIS:

• Den Vergaser langsam umdrehen und die Messung erst vornehmen, wenn Nadelventil und Schwimmerhebel fluchten.
• In waagerechter Stellung übt der Schwimmer Druck auf das Nadelventil aus, was die Messung fälscht.
• Mit einer Schieblehre den Abstand zwischen Schwimmerkammer-Paßfläche und Schwimmer-Oberkante messen.

HINWEIS:

Der Schwimmerhebel sollte das Nadelventil lediglich berühren, nicht niederdrücken.

• Entspricht die Schwimmerhöhe nicht dem Sollwert, Ventilsitz und Nadelventil kontrollieren.
  • Falls defekt, beide Teile erneuern.
• Falls in Ordnung, Schwimmerhöhe durch leichtes Biegen des Schwimmerhebels ① einstellen.
  • Schwimmerhöhe erneut kontrollieren.

Beschädigung → Erneuern.

ASSEMBLAGE ET MONTAGE

Carburateur

1. Monter:

• Leerlaufgemisch-Regulierschraube ①

Folgendes beachten

• Die Leerlaufgemisch-Regulierschraube leicht bis zum Anschlag eindrehen.
- Danach die Schraube um die vorgeschriebene Anzahl von Umdrehungen wieder herausdrehen.

Leerlaufgemisch-Regulier- schraube

1 3/4 Umdrehungen heraus

1. Monter:

• Gasschieber ①
- Choke-Einrichtung ②

HINWEIS:

Den Schlitz ⓐ im Gasschieber auf die Nase ⓑ im oberen Teil des Vergasergehäuses ausrichten.

REGLAGE DU NIVEAU DE CARBURANT

AVERTISSEMENT

KRAFTSTOFFSTAND EINSTELLEN

WARNING

Kraftstoff (Benzin) und Kraftstoffdampf sind leicht entzündlich und explosiv und müssen deshalb von allen Feuerquellen wie Zündfunken, Zigaretten, offenen Flammen etc. ferngehalten werden.

Einen Kraftstoffmesser ① verwenden.

Unvorschriftsmäßig → Korrigieren.

Kraftstoffstandmesser YM-1312-A/90890-01312

Schwimmerstand 2–3 mm unterhalb der Schwim- merkammer-Paßfläche.

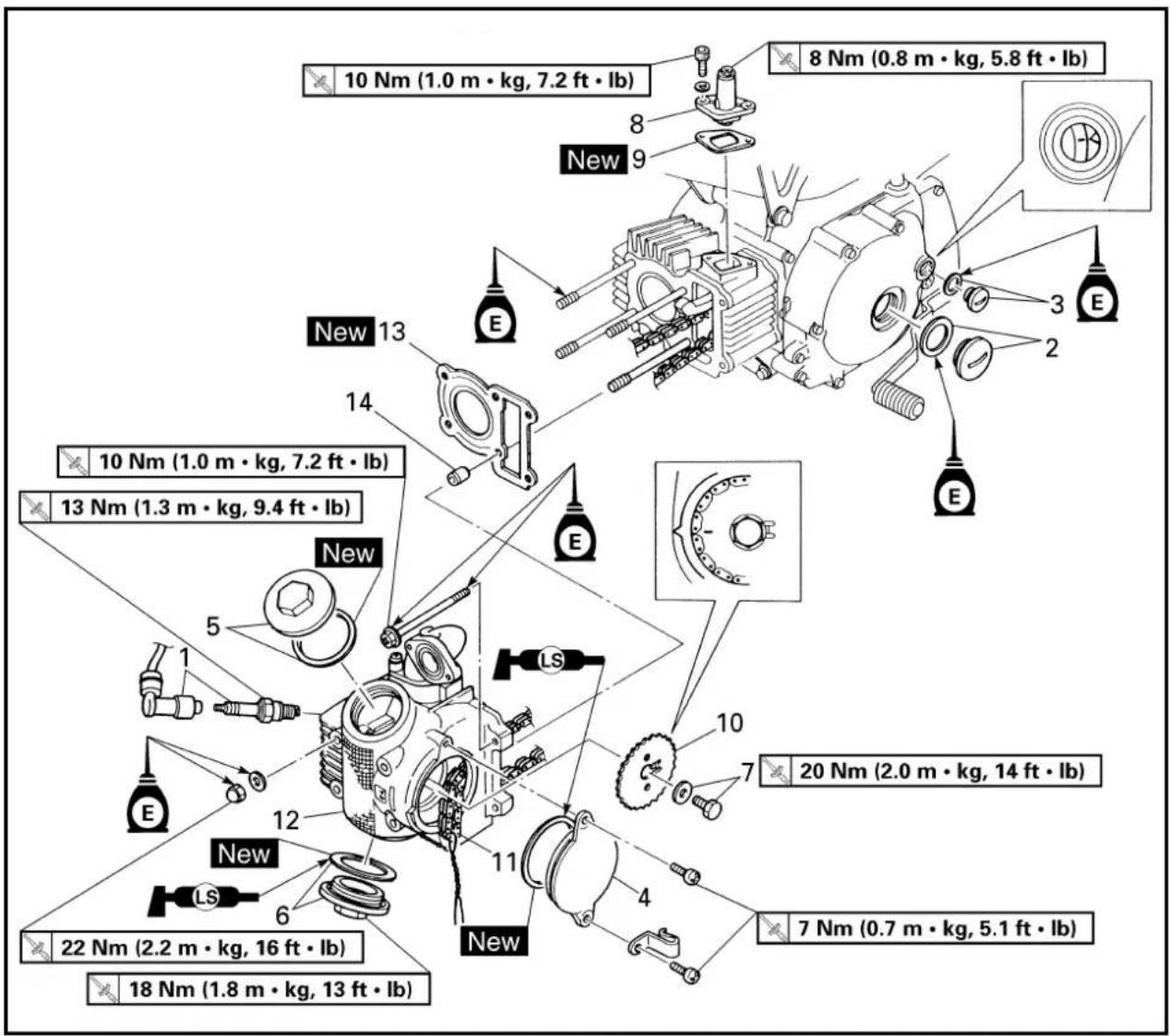

CYLINDER HEAD

10 Nm (1.0 m · kg, 7.2 ft · lb) 8 Nm (0.8 m · kg, 5.8 ft · lb) New 9 E 3 E 2 New 13 14 10 Nm (1.0 m · kg, 7.2 ft · lb) 13 Nm (1.3 m · kg, 9.4 ft · lb) New 5 E 12 New LS 6 11 New 4 7 20 Nm (2.0 m · kg, 14 ft · lb) 22 Nm (2.2 m · kg, 16 ft · lb) 18 Nm (1.8 m · kg, 13 ft · lb) 7 Nm (0.7 m · kg, 5.1 ft · lb)

Demontage-Arbeiten: ① Zylinderkopf demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		ZYLINDERKOPF DEMONTIE-REN Sitz, Kraftstofftank und hinteres Schutzblech Krümmer Vergaser Siehe unter “VERGASER”. Luftfiltergehäuse und Starterhebel
1	1 Zündkerzenstecker/Zündkerze 1/12 Kurbelwellen-Abdeckschraube/O-Ring3 Schwungrad-Abdeckschraube/O-Ring4 Nockenwellenrad-Abdeckung/O-Ring5 Kipphebeldeckel (Einlaß)/O-Ring6 Kipphebeldeckel (Auslaß)/O-Ring 1/17 Nockenwellenrad-Schraube/Unterlegscheibe8 Steuerkettenspanner 19 Dichtung 1	1/11/11/11/11/11/1	Siehe unter “AUSBAU”.

10 Nm (1.0 m · kg, 7.2 ft · lb) 8 Nm (0.8 m · kg, 5.8 ft · lb) New 9 New 13 E 3 E 2 14 10 Nm (1.0 m · kg, 7.2 ft · lb) 13 Nm (1.3 m · kg, 9.4 ft · lb) New E 5 1 E 12 New LS 6 11 New 4 7 20 Nm (2.0 m · kg, 14 ft · lb) 7 Nm (0.7 m · kg, 5.1 ft · lb) 22 Nm (2.2 m · kg, 16 ft · lb) 18 Nm (1.8 m · kg, 13 ft · lb)

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
1	10 Nockenwellenrad 1		Siehe unter “AUSBAU”.11 Steuerkette
	12 Zylinderkopf	1
	13 Dichtung	1
	14 Paßstift	2

(auf Gehäusemarkierung)

Arbeitsschritte

• Kurbelwelle mit einem Schraubenschlüssel gegen den Uhrzeigersinn drehen.
• I-Markierung ^a am Rotor mit der Markierung ^b am Kurbelgehäusedeckel ausrichten. Wenn die I-Markierung mit der Markierung des Kurbelgehäusedekkels fluchtet, steht der Kolben im oberen Totpunkt (OT).

HINWEIS:

• Der Kolben befindet sich im oberen Totpunkt, wenn die Markierung © auf dem Nockenwellenrad mit der Gegenmarkierung © am Zylinderkopf fluchtet.

• Falls kein Ventilspiel vorhanden ist, muß die Kurbelwelle um 360° im Gegenuhrzeigersinn gedreht werden.

• Lockern:

• Nockenwellenrad-Schrauben ①

1. Demontieren:

• Steuerkettenspanner
• Nockenwellenrad ②

HINWEIS:

• Die Steuerkette ③ muß mit einem Draht gesichert werden, damit sie nicht in das Kurbelgehäuse fallen kann.
- Beim Lösen der Schraube ① die Lichtmaschinenrotor-Mutter mit einem Schraubenschlüssel festhalten.

• Die Schrauben und Muttern in der angegebenen Reihenfolge lockern.
- Sämtliche Schrauben und Muttern zunächst nur um eine halbe Umdrehung, dann komplett lockern.

ZUSAMMENBAU UND MONTAGE

1. Montieren:
   • Zylinderkopf

2. Festziehen:

3. Muttern
   • Schrauben

	22 Nm (2,2 m · kg)
	10 Nm (1,0 m · kg)

HINWEIS:

• Motoröl auf die Kontaktflächen von Muttern, Schrauben und Kupfer-Unterlegscheiben auftragen.
  • Die numerierte Reihenfolge laut Abbildung befolgen. Schrauben und Muttern in zwei Arbeitsschritten festziehen.

• Monter:

• Kurbelwelle gegen den Uhrzeigersinn drehen, bis die I-Markierung ^a am Rotor mit der Markierung ^b des Kurbelgehäusedekkels fluchtet.
• I-Markierung © auf dem Nockenwellenrad auf Gegenmarkierung ⓐ am Zylinderkopf ausrichten.
• Steuerkette ② über das Nockenwellenrad legen und Nockenwellenrad auf der Nokkenwelle montieren.

HINWEIS:

Das Nockenwellenrad so montieren, daß die Steuerkette auf der Auslaßseite möglichst straff ist.

CAUTION:

20 Nm (2.0 m · kg, 14 ft · lb)

Die Stellung der Kurbelwelle darf bei der Montage der Nockenwelle nicht verändert werden, um Motorschäden und ungenaue Ventilsteuerung zu vermeiden.

- Sicherungsdraht von der Steuerkette entfernen.

4. Montieren:

• Unterlegscheibe
• Schraube ①

20 Nm (2,0 m · kg)

HINWEIS:

Beim Montieren der Schraube ① die Lichtmaschinenrotor-Mutter mit einem Schraubenschlüssel festhalten.

5. Montieren:

• Steuerkettenspanner

Arbeitsschritte

• Steuerkettenspanner-Verschlußschraube ① und Federn ② demontieren.
• Steuerkettenspanner-Sperrmechanismus ③ lösen und Spannbolzen ④ ganz hineinschieben.
• Steuerkettenspanner mit einer neuen Dichtung ⑤ am Zylinder montieren.

Steuerkettenspanner-Schraube 10 Nm (1,0 m · kg)

• Federn ② und Schraube ① montieren.
- Schraube (samt Dichtung) mit dem vorgeschriebenen Drehmoment festziehen.

Steuerkettenspanner-Verschlußschraube 8 Nm (0,8 m • kg)

6. Kontrollieren:

• Rotor-Markierung "I"
Auf feste Markierung auf dem Kurbelgehäuse ausrichten.
• Ventilspiel
Unvorschriftsmäßig → Einstellen.
Siehe unter "Ventilspiel einstellen" im Kapitel 3.

CAMSHAFT AND ROCKER ARMS

7 Nm (0.7 m • kg, 5.1 ft • lb) 7 Nm (0.7 m • kg, 5.1 ft • lb) 10 Nm (1.0 m • kg, 7.2 ft • lb)

ARBRE A CAMES ET CULBUTEURS

Demontage-Arbeiten: ① Kipphebel ② Nockenwellen demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		NOCKENWELLE UND KIPPHE-BELZylinderkopf Siehe unter “ZYLINDERKOPF”.
	1 Kipphebelwelle (Einlaß) 1 Spezialwerkzeug verwenden.2 Kipphebelwelle (Auslaß) 1 Siehe unter “AUSBAU”.3 Kipphebel 24 Nockenwellenlager-Halter 15 Nockenwelle 16 Kontermutter (Ventileinstell-schraube)7 Ventileinstellschraube 2		2

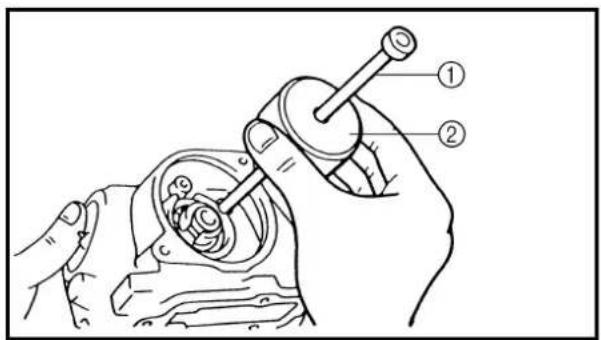

Das Kipphebelwellen-Ausbauwerkzeug ① mit Gewicht ② verwenden, um die Kipphebelwellen zu demontieren.

Austreib-Set

YU-1083-A

Kipphebelwellen-Ausbauwerk- zeug

90890-01085

Gewicht

90890-01084

CONTROLE

Arbre à cames

1. Mesurer:

• Nockenabmessungen ⓐ und ⓑ

Unvorschriftsmäßig → Erneuern.

Nockenabmessungen (Grenzwert)

Einlaß

a 25,328 mm

b 20,934 mm

Auslaß

① 25,186 mm

b 20,947 mm

ASSEMBLAGE ET MONTAGE

1. Appliquer:

• Molybdändisulfidöl (auf die Nocken)
• Motoröl (auf die Nockenwellenlager)

1. Montieren:

• Nockenwelle ①

ARBRE A CAMES ET CULBUTEURS NOCKENWELLE UND KIPPHEBEL

ENG

1. Appliquer:

• Molybdändisulfidöl (auf Kipphebel und Kipphebelwelle)

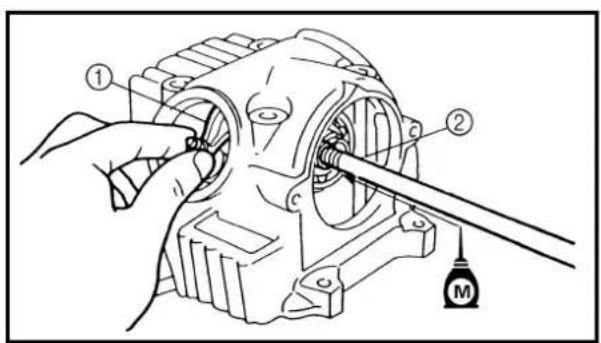

1. Montieren:

• Kipphebel ① • Kipphebelwelle ②

VALVES AND VALVE SPRINGS

1 2 3 6 New 5 M 4 6 New 3 2 1

Demontage-Arbeiten: ① Ventile demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		VENTILE UND VENTILFEDERN DEMONTIERENZylinderkopf Siehe unter “ZYLINDERKOPF”.Kipphebel und Nockenwelle Siehe unter “NOCKENWELLE UND KIPPHEBEL”.
1	1 Ventilkeil 4 Spezialwerkzeug verwenden.2 Ventilfederteller 23 Ventilfeder 24 Auslaßventil 15 Einlaßventil 16 Ventilschaftdichtung 2			Siehe unter “AUSBAU”.

Zum Ausbau der Ventilkeile einen Ventilfederspanner ② zwischen Ventilfederteller und Zylinderkopf ansetzen.

Ventilfederspanner YM-4019/90890-04019

CONTROLE

Soupape

1. Mesurer:

Ventilführungsdurchmesser ⓐ –

Ventilschaftdurchmesser ⑥

Unvorschriftsmäßig → Ventilführung erneuern.

Ventilschaftspiel

Einlaß

0,010–0,037 mm

0,08 mm

Auslaß

0,025–0,052 mm

0,10 mm

1. Messen:

• Ventilschaftschlag

Unvorschriftsmäßig → Erneuern.

Max. zulässiger Schlag

0,02 mm

11171902

a 11171903

11171603

2,5°/1,4 mm (0,06 in)

Echappement:

2,5°/1,4 mm (0,06 in)

Siège de soupape

1. Mesurer:

• Ventilfederlänge (entspannt) ⓐ

Unvorschriftsmäßig → Erneuern.

Ungespannte Länge (Ventilfeder)

Einlaß

32,09 mm

30,5 mm

Auslaß

32,09 mm

30,5 mm

1. Messen:

• Rechtwinkligkeit ⓐ

Grenzwert überschritten → Erneuern.

Rechtwinkligkeitsgrenzwert

Einlaß

2,5°/1,4 mm

Auslaß

2,5°/1,4 mm

Ventilsitz

1. Messen:

• Ventilsitzbreite ⓐ

Unvorschriftsmäßig → Ventilsitz nacharbeiten.

Ventilsitzbreite

Einlaß

0,9–1,1 mm

1,6 mm

Auslaß

0,9–1,1 mm

1,6 mm

Arbeitsschritte

- Tuschierfarbe ⑥ auf den Ventilkegel auftragen.

• Ventil in den Zylinderkopf einsetzen.

- Ventil fest gegen den Sitz pressen, um einen deutlichen Abdruck zu erhalten.

- Ventilsitzbreite messen. Die Kontaktfläche von Ventilteller und Ventilsitz ist aufgrund der Farbverteilung sichtbar.

- Ist der Sitz zu breit, zu schmal oder außermittig, muß der Ventilsitz nachbearbeitet werden.

2. Lap:

• Valve face
• Valve seat

NOTE:

• Ventilteller
• Ventilsitz

HINWEIS:

Nach Bearbeitung des Ventilsitzes oder Erneuerung von Ventil und Ventilsitz sollten Ventilteller und Ventilsitz eingeschliffen werden.

Arbeitsschritte

- Grobkörnige Schleifpaste auf den Ventilkegel auftragen.

ACHTUNG:

Darauf achten, daß die Schleifpaste nicht in den Spalt zwischen Ventilschaft und Ventilführung gelangt.

• Ventilschaft mit Molybdändisulfidöl schmieren.
  • Ventil in den Zylinderkopf einsetzen.
• Ventil hin- und herdrehen, bis Ventilkegel und Ventilsitz gleichmäßig angeschliffen sind. Danach die Schleifpaste vollständig entfernen.

HINWEIS:

Die beste Läppwirkung wird erzielt, wenn das Ventil leicht gegen den Ventilsitz gedrückt und zwischen den Handflächen hin- und hergedreht wird.

- Feinkörnige Schleifpaste auf den Ventilkegel auftragen und die oben beschriebenen Arbeitsschritte wiederholen.

HINWEIS:

Nach jedem Läppen sicherstellen, daß die Schleifpaste vollständig von Ventilkegel und Ventilsitz entfernt wird.

• Tuschierfarbe auf den Ventilkegel auftragen.
• Ventil in den Zylinderkopf einsetzen.
- Ventil fest gegen den Sitz pressen, um einen deutlichen Abdruck zu erhalten.
- Ventilsitzbreite erneut messen. Entspricht die Ventilsitzbreite noch immer nicht dem Sollmaß, den Ventilsitz nochmals nachbearbeiten und einschleifen.

• Molybdändisulfidöl (auf Ventilschaft und Ventilschaft-Ab- dichtung)

1. Montieren:

• Ventilschaftsitze

- Ventile

• Ventilfedern

• Ventilfederteller

New

HINWEIS:

- Sicherstellen, daß jedes Ventil in seine ursprüngliche Lage montiert wird. Dabei folgende Markierungen beachten.

Einlaß: G

Auslaß: L

• Die Ventilfedern mit der größeren Steigung Ⓐ nach oben einbauen.

⑥ Kleinere Steigung

1. Montieren:

• Ventilkeile

HINWEIS:

Die Ventilfeder mit Ventilfederspanner und Halterung ① zusammendrücken, dann die Ventilkeile einsetzen.

Ventilfederspanner YM-4019/90890-04019

1. Zur Sicherung der Ventilkeile auf dem Ventilschaft mit einem Holzhammer leicht auf das Ventilschaftende schlagen.

ACHTUNG:

Starke Schläge auf das Ventilschaftende können das Ventil beschädigen.

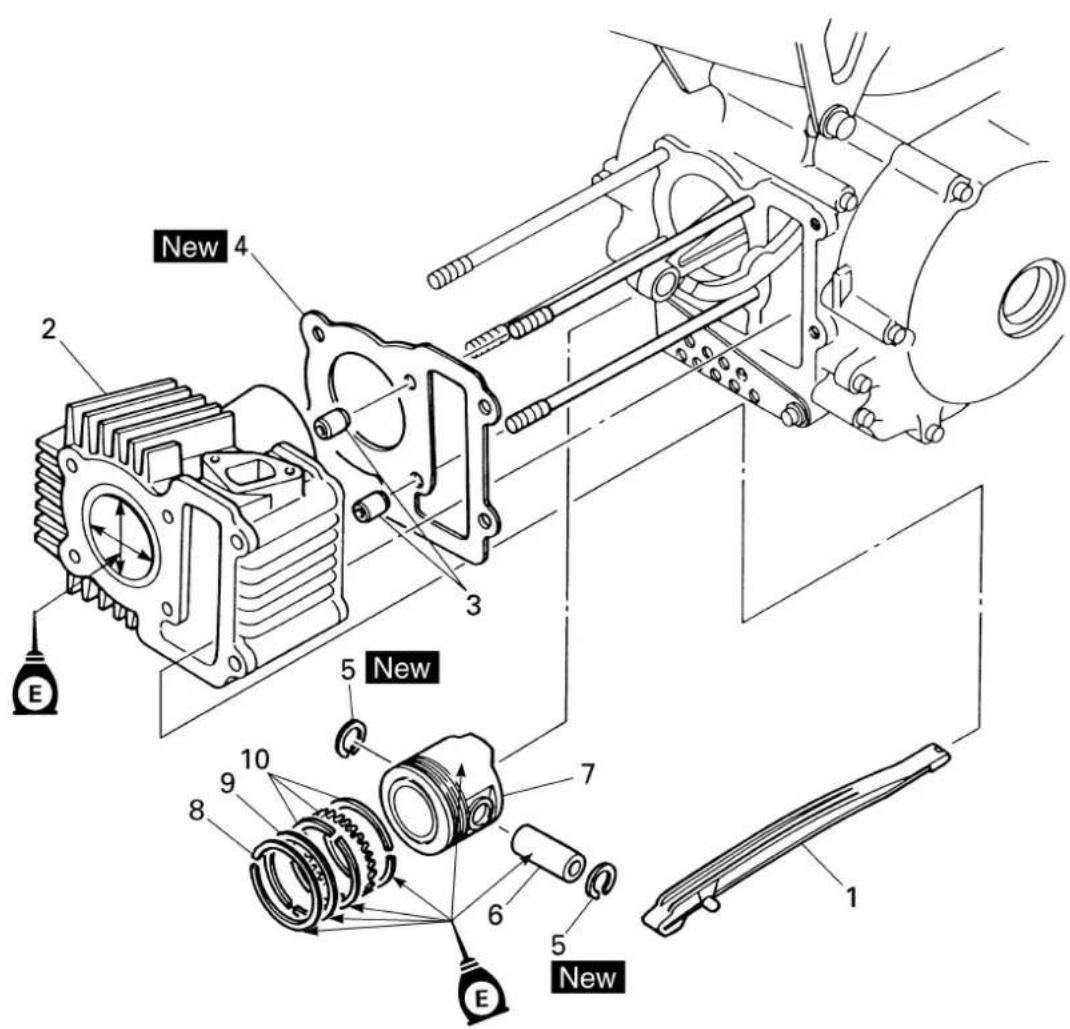

CYLINDER AND PISTON

Demontage-Arbeiten: ① Zylinder demontieren ② Kolben demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		ZYLINDER UND KOLBEN DEMONTIERENZylinderkopf Siehe unter "ZYLINDERKOPF".
2	1 Steuerkettenschiene (Auslaß) 12 Zylinder 13 Paßstift 24 Dichtung 15 Kolbenbolzen-Sicherungsring 26 Kolbenbolzen 17 Kolben 18 1. Kompressionsring (Topring) 110 Ölabstreifring/Expander	2/1	Spezialwerkzeug verwenden.Siehe unter "AUSBAU".Siehe unter "AUSBAU".9 2. Kompressionsring

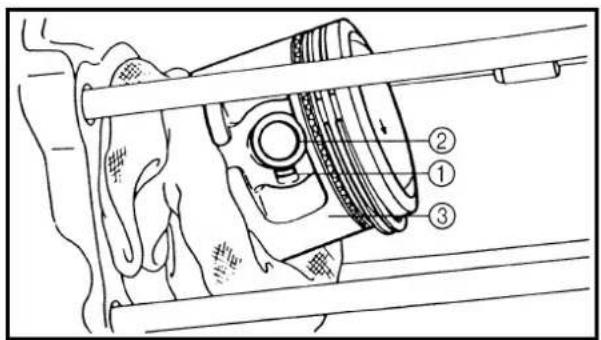

• Kolbenbolzen-Sicherungsringe ①
• Kolbenbolzen ②
• Kolben ③

HINWEIS:

• Vor dem Ausbau der Kolbenbolzensicherung das Kurbelgehäuse mit einem sauberen Tuch oder Lappen abdecken, damit der Sicherungsring nicht hineinfallen kann.
• Vor der Demontage der Kolbenbolzen die Sicherungsring-Nuten und den Bereich um die Kolbenbolzenbohrung herum entgraten. Falls eine Kolbenbolzennut entgratet wurde, der Kolbenbolzen aber immer noch schwer zu demontieren ist, Kolbenbolzen-Ausbauwerkzeug ④ verwenden.

Kolbenbolzen-Austreiber YU-1304/90890-01304

Kolbenring

1. Demontieren:

• Kolbenringe

HINWEIS:

Die Enden spreizen und zur gleichen Zeit den Kolbenring über den Kolbenboden heben, wie in der Abbildung gezeigt

PRÜFUNG

Zylinder und Kolben

1. Kontrollieren:
   • Zylinderwandung und Kolbenhemd Riefen in Laufrichtung → Kolben und Zylinder erneuern.
2. Messen:
   • Kolbenlaufspiel

Arbeitsschritte

1. Schritt

- Zylinderbohrung "C" mit einem Innenmikrometer messen.

HINWEIS:

Die Zylinderbohrung "C" parallel zum und im rechten Winkel zur Kurbelwelle messen. Danach den Durchschnitt der Messung bestimmen.

D₁ D₂ D₃ D₄ D₅ D₆ 11210102

a P

Zylinderbohrung “C”	47,000–47,005 mm
Konizität “T” 0,05 mm
Unrundheit “R” 0,05 mm
“C” = Max. D
“T” = (Max. D1 oder D2) – (Max. D5 oder D6)
“R” = (Max. D1, D3 oder D5)– (Min. D2, D4 oder D6)
• Falls unvorschriftsmäßig, den Zylinder nachbohren oder erneuern und den Kolben sowie die Kolbenringe im Satz erneuern.2. Schritt• Kolbenschaftdurchmesser “P” mit einem Mikrometer messen.@ 4 mm von der Kolben-Unterkante
	Kolbenschaft-durchmesser “P”
Standard 46,960–46,975 mm
• Falls unvorschriftsmäßig, Kolben und Kolbenringe im Satz erneuern.3. Schritt• Kolbenlaufspiel nach der folgenden Formel berechnen:
Kolbenlaufspiel = Zylinderbohrung “C” – Kolbenschaftdurchmesser “P”
	Kolbenlaufspiel0,025–0,045 mm0,15 mm
• Falls unvorschriftsmäßig, den Zylinder erneuern und Kolben sowie Kolbenringe im Satz erneuern.

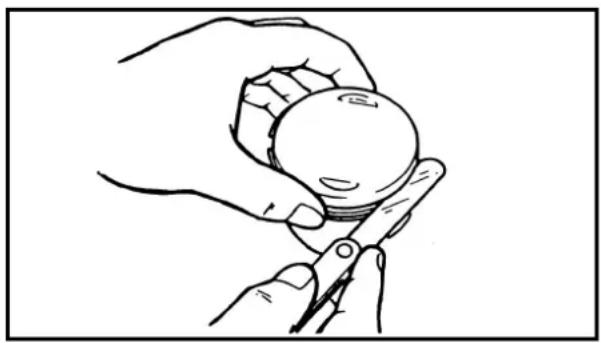

- Ringnutspiel Fühlerlehre verwenden. Unvorschriftsmäßig → Kolben (kom- plett) mit Kolbenringen erneuern.

HINWEIS:

Vor der Messung des Ringnutspiels die Ölkohleablagerungen an Kolbenring und Ringnuten entfernen.

	Ringnutspiel
	Standard Grenzwert
1. Kompressionsring (Topring)	0,030–0,065 mm	0,12 mm
2. Kompressionsring	0,020–0,055 mm	0,12 mm

2. Montieren:

• Kolbenring (in Zylinderbohrung)

HINWEIS:

Den Ring etwa 5 mm in den Zylinder hineinschieben. Dazu den Kolbenboden verwenden, damit der Ring rechtwinklig im Zylinder sitzt.

① 5 mm

3. Messen:

- Stoßspiel Unvorschriftsmäßig → Kolbenring erneuern.

HINWEIS:

Das Stoßspiel der Ölabstreifring-Expanderfeder kann nicht gemessen werden. Wenn die Spann-ringe starken Verschleiß aufweisen, müssen alle drei Ringe erneuert werden.

	Stoßspiel
	Standard Grenzwert
1. Kompressionsring (Topring)	0,10–0,25 mm 0,4 mm
2. Kompressionsring	0,10–0,25 mm 0,4 mm
Ölabstreif-ring	0,2–0,7 mm	—

Piston pin

1. Inspect:

Blaufärbung/Riefen → Erneuern und Schmiersystem überprüfen.

2. Mesurer:

• Kolbenstift-Außendurchmesser
• Kolbenstiftbohrung-Innendurchmesser

Arbeitsschritte

- Kolbenbolzen-Außendurchmesser messen ⓐ.

Werden die Grenzwerte überschritten, den Kolbenbolzen erneuern.

Außendurchmesser (Kolbenbolzen)

12,996–13,000 mm

12,976 mm

- Kolbenbolzenaugen-Durchmesser messen ⑥.

Werden die Grenzwerte überschritten, den Kolben erneuern.

Innendurchmesser (Kolbenbolzenauge)

13,002–13,013 mm

13,045 mm

ASSEMBLAGE ET MONTAGE

Piston

1. Monter:

• Die Kolbenringe so montieren, daß die Herstellerangaben nach oben weisen.
- Kolben und Kolbenringe reichlich mit Motoröl schmieren.

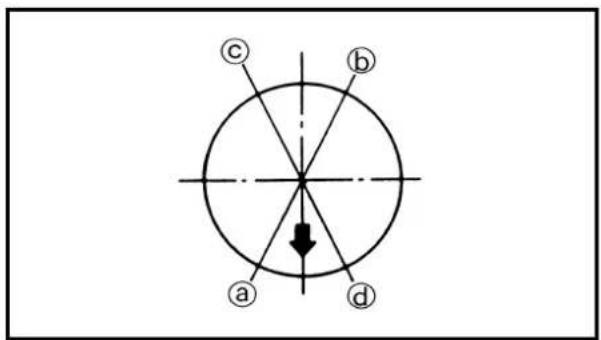

c b a d

Ringstöße laut Abbildung versetzen.

① Ringstoß (1. Kompressionsring)
⑥ Ringstoß (Ölabstreifring unten)
© Ringstoß (Ölabstreifring oben)
(d) Ringstoß (2. Kompressionsring)

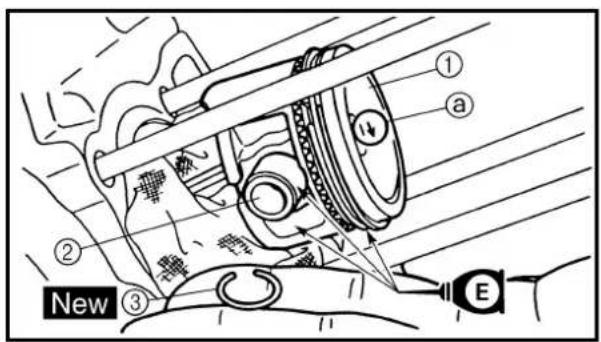

3. Montieren:

• Kolben ①
• Kolbenbolzen ②
• Kolbenbolzen-Sicherungsring ③ New

HINWEIS:

• Kolbenbolzen, Kolbenringe und Kolben mit Motoröl schmieren.
  • Die Pfeilmarkierung ⓐ auf dem Kolben muß zur Auslaßseite weisen.
• Vor dem Einbau des Kolbenbolzen-Sicherungs-ringes das Kurbelgehäuse mit einem sauberen Tuch abdecken, damit der Sicherungsring nicht in das Kurbelgehäuse fallen kann.

4. Schmieren:

• Kolben
• Kolbenringe
• Zylinder

HINWEIS:

Motoröl reichlich auftragen.

Zylinder

1. Montieren:

• Paßhülsen
• Dichtung New
• Zylinder ①

HINWEIS:

Den Zylinder mit einer Hand einbauen, mit der anderen die Kolbenringe zusammendrücken.

ACHTUNG:

• Den Steuerkettendämpfer bei der Montage nicht beschädigen.
  • Die Steuerkette durch den Steuerketten- schacht führen.

CLUTCH

CRANKCASE COVER (LEFT AND RIGHT)

8 Nm (0.8 m · kg, 5.8 ft · lb) New 8 Nm (0.8 m · kg, 5.8 ft · lb) 7 Nm (0.7 m · kg, 5.1 ft · lb) 10 Nm (1.0 m · kg, 7.2 ft · lb) 7 Nm (0.7 m · kg, 5.1 ft · lb)

Kurbelgehäusedeckel (links und rechts)

Demontage-Arbeiten:

① Kurbelgehäusehälfte links demontieren

② Kurbelgehäusehälfte rechts demontieren

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau			KURBELGEHÄUSEHÄLFTEN (LINKS UND RECHTS) DEMON-TIERENMotoröl ablassen. Siehe unter "MOTORÖL"	WECHSELN"im KAPITEL 3.
		1 Fußbremshebel 12 Antriebsritzel-Abdeckung 13 Kurbelgehäusedeckel (links) 14 Dichtung 15 Paßstift 26 Kupplungseinstellschraube 17 Kickstarterhebel 18 Kurbelgehäusedeckel (rechts) 19 Dichtung 110 Paßstift
				2

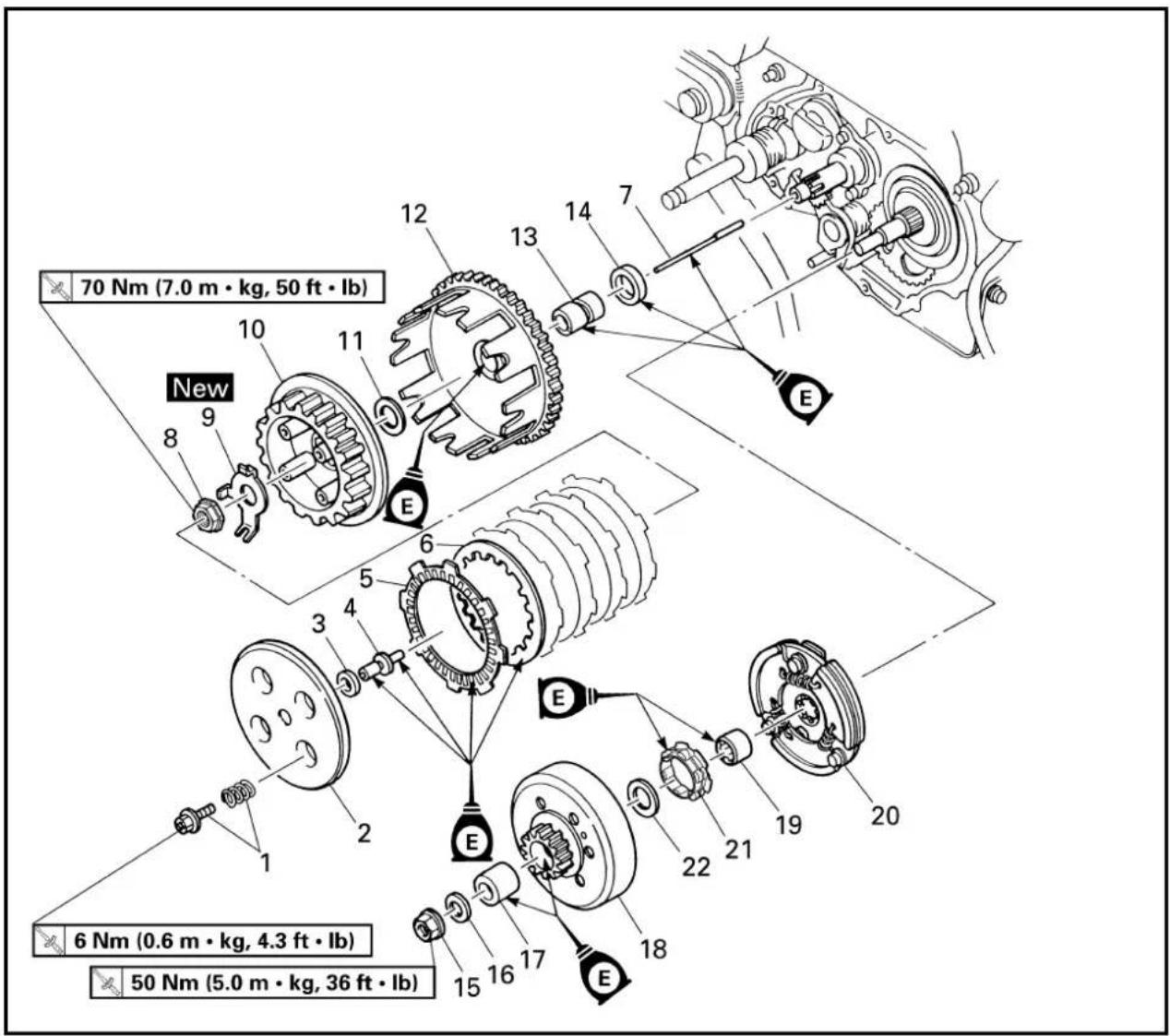

CLUTCH

70 Nm (7.0 m · kg, 50 ft · lb) New 6 Nm (0.6 m · kg, 4.3 ft · lb) 50 Nm (5.0 m · kg, 36 ft · lb)

① Reib- u. Stahlscheiben demontieren

② Kupplungsgehäuse demontieren

③ Primärkupplung demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
		KUPPLUNG DEMONTIEREN1 Schraube/Kupplungsfeder 4/42 Druckplatte 13 Unterlegscheibe 14 Druckstange No 1 15 Reibscheibe 56 Stahlscheibe 47 Druckstange No 2 18 Hutmutter 1 Spezialwerkzeug verwenden.9 Sicherungsscheibe 110 Kupplungsnabe 111 Unterlegscheibe 112 Kupplungskorb 1

70 Nm (7.0 m · kg, 50 ft · lb) New 6 Nm (0.6 m · kg, 4.3 ft · lb) 50 Nm (5.0 m · kg, 36 ft · lb)

Extent of removal Order Part name Q'ty Remarks
3	13 Spacer 114 Spacer 115 Primary clutch nut 1 Use special tool.16 Washer 117 Spacer 118 Primary clutch housing 119 Primary clutch boss 120 Clutch carrier 121 One-way clutch assembly 122 Washer 1			Refer to “REMOVAL POINTS”.
Organisation de la dépose	Ordre Nom de pièce Qté Remarques
23	13	Entretoise	1	Utiliser un outil spécial.Se reporter à “POINTS DE DEPOSE”.
	14	Entretoise	1
	15	Ecrou d’embrayage primaire	1
	16	Rondelle	1
	17	Entretoise	1
	18	Cloche d’embrayage primaire	1
	19	Noix d’embrayage primaire	1
	20	Support d’embrayage	1
	21	Ensemble embrayage unidirectionnel	1
	22	Rondelle	1

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
23		13 Distanztück 114 Distanztück 115 Mutter 1 Spezialwerkzeug16 Unterlegscheibe 117 Distanztück 118 Primärkupplungskorb 119 Primärkupplungsnabe 120 Kupplungskorb 121 Ausrücklager 122 Unterlegscheibe 1	verwenden.Siehe unter “AUSBAU”.

• Mutter ①
• Sicherungsscheibe ②
• Kupplungsnabe

HINWEIS:

Die Sicherungsscheibe gerade biegen und die Kupplungsnabe mit dem Universal-Kupplungshalter ③ gegenhalten.

Universal-Kupplungshalter YM-91042/90890-04086

A Nur USA und CDN
B Nicht USA und CDN

Primärkupplung

1. Demontieren:

• Mutter ①

HINWEIS:

Beim Lösen der Mutter den Lichtmaschinenrotor mit dem Rotorhalter ② festhalten.

Kupplungskorb-Halter YS-1880-A/90890-01701

PRÜFUNG

Reibscheiben

1. Messen:

- Reibscheibenstärke Unvorschriftsmäßig → Die Reibscheiben im Satz erneuern. Die Reibscheiben an vier Stellen messen.

Reibscheibenstärke

Standard Grenzwert

2,7–2,9 mm 2,6 mm

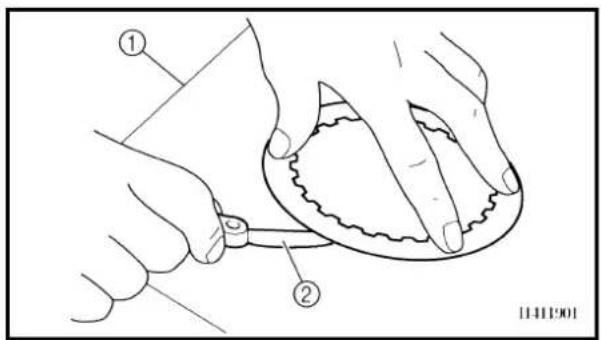

• Verzug der Kupplungsscheiben
Unvorschriftsmäßig → Kupplungsscheiben im Satz erneuern.
Eine Richtplatte ① und eine Fühlerlehre ② verwenden.

Grenzwert 0,2 mm

Kupplungsfeder

1. Messen:

- Ungespannte Länge der Kupplungsfe- der @ Unvorschriftsmäßig → Die Feder im Satz erneuern.

Ungespannte Länge der Kupp- lungsfeder

Standard Grenzwert

26,2 mm 24,2 mm

Druckstange

1. Messen:

- Verzug (Druckstange № 2) Unvorschriftsmäßig → Erneuern.

Druckstangen-Verzugsgrenze 0,5 mm

Primärkupplung

1. Messen:

- Primärkupplungsgehäuse-Innendurchmesser Unvorschriftsmäßig → Erneuern.

Primärkupplungsgehäuse-Innen-durchmesser

105 mm 106 mm

2. Messen:

- Tiefe ⓐ der Kupplungsbelag-Nut Unvorschriftsmäßig → Erneuern.

Tiefe der Kupplungsbelag-Nut 1,0–1,3 mm

0,1 mm

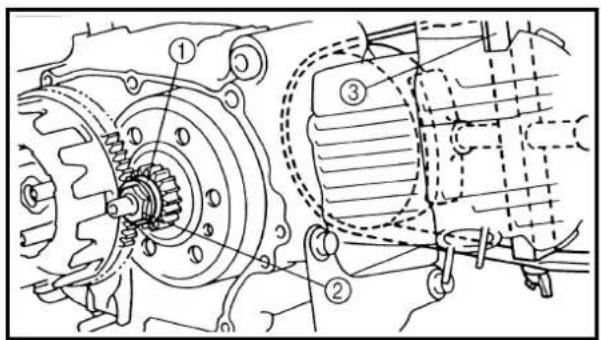

• Unterlegscheibe ①
• Mutter (Primärkupplung) ②

50 Nm (5,0 m · kg)

HINWEIS:

Beim Festziehen der Mutter den Lichtmaschinenrotor mit dem Rotorhalter ③ festhalten.

Kupplungskorb-Halter YS-1880-A/90890-01701

Kupplung

1. Montieren:

• Sicherungsscheibe ①

New

• Mutter (Kupplungsnabe) ②

70 Nm (7,0 m · kg)

HINWEIS:

Die Kupplungsnabe mit dem Universal-Kupplungshalter ③ gegenhalten.

Universal-Kupplungshalter YM-91042/90890-04086

A Nur USA und CDN
B Nicht USA und CDN

1. Umbiegen:

• Sicherungsblech-Lasche

Kupplungsfreigabe-Einstellung

1. Einstellen:
   • Kupplungsfreigabe

Einstellschritte

• Die Kontermutter ① lösen.
- Den Einsteller ② drehen, bis er leicht fest-sitzt.
• Um 1/8 Drehung ausdrehen.
• Die Kontermutter festziehen.

Kontermutter 8 Nm (0,8 m · kg)

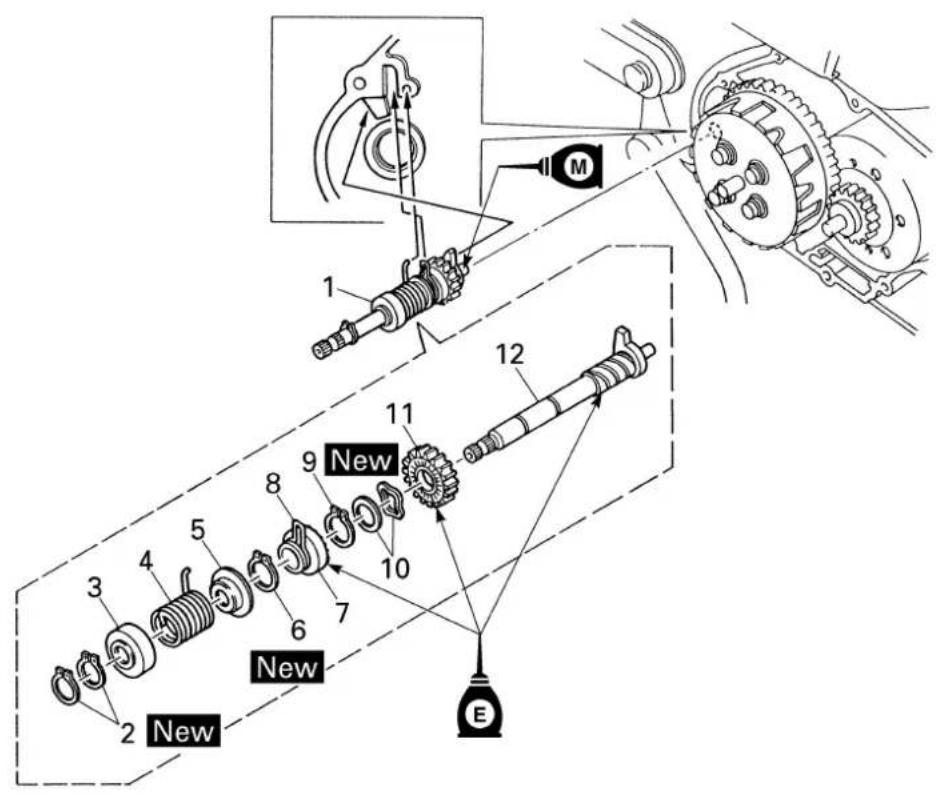

KICK AXLE

1 2 3 4 5 6 7 8 9 10 11 12 New New E M

① Kickstarterwelle demontieren

② Kickstarterwelle zerlegen

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		KICKSTARTERWELLE DEMONTIEREN UND ZERLE-GENKurbelgehäusedeckel (rechts) Siehe unter "KUPPLUNG".
	1 Kickstarterwelle (komplett) 12 Sicherungsring 23 Federsitz 14 Torsionsfeder 15 Federsitz 16 Sicherungsring 17 Klinkenrad 18 Sicherungsring 19 Sicherungsring 110 Unterlegscheibe/Spezialscheibe 1/111 Kickstarterzahnrad 112 Kickstarterwelle 1

SHIFT SHAFT

10 9 8 7 6 5 4 3 2 1 12 11 New 13 19 18 17 16 14 New E

Demontage-Arbeiten: ① Schaltwelle demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		SCHALTWELLE DEMONTIE-RENKupplungsgehäuse und Kupp-lungskorb		Siehe unter “KUPPLUNG”.
1	1 Schaltgabel-Führungsstange 12 Schaltarm 3 13 Tellerscheibe 14 Druckfeder 15 Führung 16 Drucklager 17 Kupplungsnocken 18 Paßstift 19 Tellerscheibe 110 Drucklager 111 Sicherungsring 112 Schaltarm (komplett) 113 Schaltwelle 1

10 9 8 7 6 5 4 3 2 LS LS LS 1 12 11 New 15 16 14 New 13 19 E

Extent of removal Order Part name Q'ty Remarks
(T836)	14 Stopper lever 115 Torsion spring 116 Circlip 117 Plate washer 118 Torsion spring 119 Shift lever 1

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
		14 Rastenhebel 115 Torsionsfeder 116 Sicherungsring 117 Tellerscheibe 118 Torsionsfeder 119 Schaltarm 1

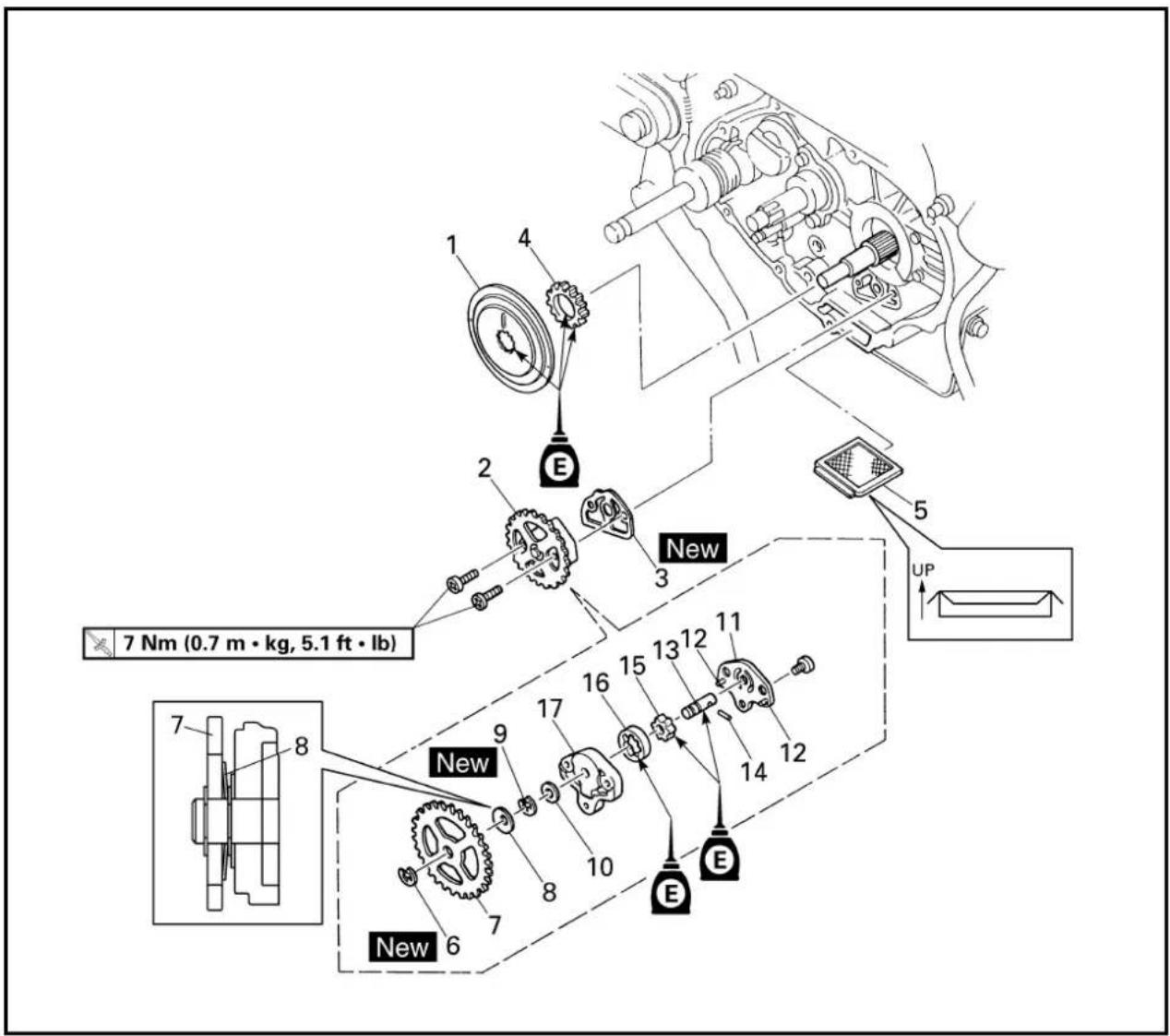

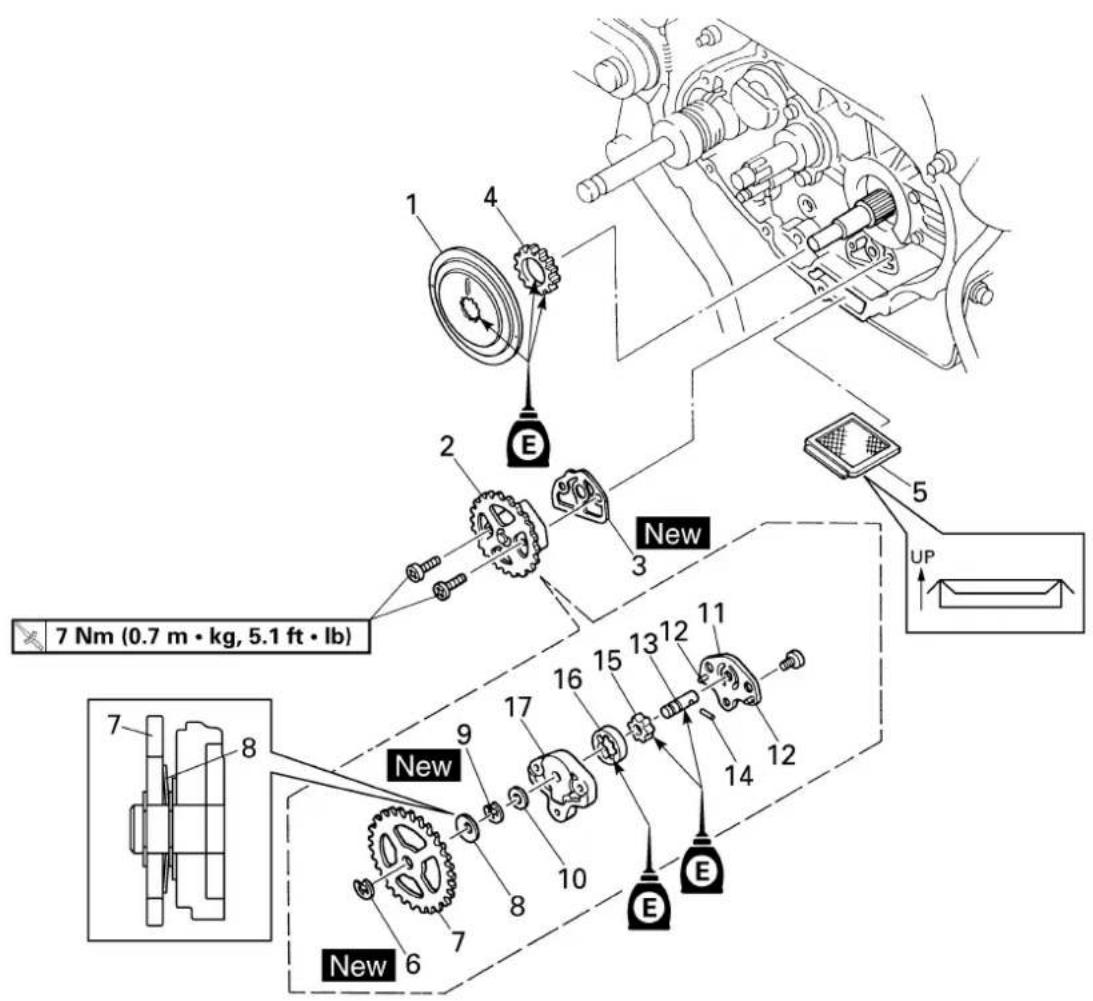

OIL PUMP

7 Nm (0.7 m • kg, 5.1 ft • lb) New 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Demontage-Arbeiten: ① Ölpumpe demontieren ② Ölsieb demontieren

③ Ölpumpe zerlegen

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau			ÖLPUMPE DEMONTIEREN UND ZERLEGENKupplungsgehäuse und Kupp-lungskorbSchaltwelle Siehe unter “SCHALTWELLE”.	Siehe unter “KUPPLUNG”.
		1 Zentrifugalfilter 12 Ölpumpe 13 Dichtung 14 Ölpumpen-Antriebsrad 15 Ölsieb 16 Sicherungsring 17 Ölpumpen-Abtriebsrad 18 Federring 19 Sicherungsring 110 Beilagscheibe 1

7 Nm (0.7 m • kg, 5.1 ft • lb) New 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
3	11 Öl pumpen-Gehäusedeckel 112 Paßstift 213 Öl pumpen-Antriebswelle 114 Stift 115 Innenrotor 116 Außenrotor 117 Rotorgehäuse 1

- Radialspiel @ (zwischen Innenrotor ① und Außenrotor ②).

- Radialspiel ⑥ (zwischen Außenrotor ② und Rotorgehäuse ③) Unvorschriftsmäßig → Ölpumpe komplett erneuern.

- Axialspiel © (zwischen dem Rotorgehäuse ③ und den Rotoren ① und ②). Unvorschriftsmäßig → Ölpumpe komplett erneuern.

Radialspiel ⓐ

0,15 mm

0,2 mm

Radialspiel ⓑ

0,13-0,18 mm

0,23 mm

Axialspiel ©

0,06–0,10 mm

0,15 mm

Zentrifugalfilter und Ölsieb

1. Kontrollieren:

• Zentrifugalfilter ①

.Ölsieb ②

Beschädigung → Erneuern.

③ Oben

④ Unten

ZUSAMMENBAU UND MONTAGE

Zentrifugalfilter

1. Montieren:

• Zentrifugalfilter ①

HINWEIS:

Bei der Montage des Zentrifugalfilters die Markierung ① auf dem Zentrifugalfilter auf die Bohrung ② in der Kurbelwelle ausrichten.

CDI MAGNETO

10 Nm (1.0 m • kg, 7.2 ft • lb) 2 7 Nm (0.7 m • kg, 5.1 ft • lb) 48 Nm (4.8 m • kg, 35 ft • lb) 10 Nm (1.0 m • kg, 7.2 ft • lb)

CDI-SCHWUNGRADMAGNETZÜNDER

Demontage-Arbeiten: ① Induktionswicklung/Statorwicklung demontieren

② Rotor demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		LICHTMASCHINE UND STA-TOR DEMONTIERENKraftstofftankKurbelgehäusedeckel (links) Siehe unter “KUPPLUNG”.
	1 Lichtmaschinen-Steckverbinder 12 Induktionswicklung/Statorwicklung 13 Rotor-Mutter 14 Rotor 15 Scheibenfeder 1		Spezialwerkzeug verwenden.Siehe unter “AUSBAU”.

• Rotor-Mutter ①
• Unterlegscheibe ②

HINWEIS:

• Beim Lösen der Rotor-Mutter den Lichtmaschinenrotor mit dem Rotorhalter ③ festhalten.
• Der Rotorhalter darf die Nase am Lichtmaschinenrotor nicht berühren.

Kupplungskorb-Halter YS-1880-A/90890-01701

1. Demontieren:

• Rotor ①
• Scheibenfeder

HINWEIS:

• Den Schwungradabzieher ② verwenden.
- Den Schwungradabzieher mittig über dem Lichtmaschinenrotor ansetzen. Nach der Montage der Schrauben muß der Abstand zwischen dem Schwungradabzieher und dem Lichtmaschinenrotor an allen Stellen identisch sein. Erforderlichenfalls kann eine Schraube etwas herausgedreht werden, um die Position des Schwungradabziehers anzupassen.

ACHTUNG:

Kurbelwellenzapfen zum Schutz mit dem Steckschlüssel abdecken.

Polrad-Abzieher YU-33270-B/90890-01362

CARTER ET VILEBREQUIN

KURBELGEHÄUSE UND KURBELWELLE

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		KURBELGEHÄUSE TEILENUND KURBELWELLE DEMONTIERENSitz, Kraftstofftank und hinteres SchutzblechKrümmerLuftfiltergehäuseVergaser Siehe unter “VERGASER”.Motoröl ablassen Siehe unter “MOTORÖL Motorschutz und Antriebsritzel Motor (vom Motor)Zylinderkopf Siehe unter “ZYLINDERKOPF”.Zylinder und Kolben Siehe unter “ZYLINDER Kupplungsgehäuse und Kupp-lungskorbKickstarter Siehe unter “KICKSTARTERWELLE”.

10 Nm (1.0 m • kg, 7.2 ft • lb) 10 Nm (1.0 m • kg, 7.2 ft • lb)

CARTER ET VILEBREQUIN KURBELGEHÄUSE UND KURBELWELLE

ENG

① Steuerkette demontieren

② Kurbelgehäusehälften trennen

③ Kurbelwelle demontieren

Demontage-Arbeiten		Reihenfolge	Bauteil	Anz.	Bemerkungen
			SchaltwelleÖlpumpe und ÖlsiebRotor		Siehe unter “SCHALTWELLE”.Siehe unter “ÖLPUMPE”.Siehe unter “CDI-SCHWUNGRADMA-GNETZÜNDER”.
		1	Steuerkettenschiene (Einlaß)	1
		2	Steuerkette	1
		3	Kurbelgehäusehälfte (rechts)	1
		4	Paßstift	2
		5	Kurbelwelle	1
		6	Kurbelgehäusehälfte (links)	1

a a c b d

INSPECTION

Crankshaft

• Schlaggrenze ⓐ
• Pleuel-Axialspiel ⓑ
• Pleuel-Radialspiel ©
- Kurbelwangenbreite ⓐ Unvorschriftsmäßig → Erneuern. Meßuhr und Fühlerlehre verwenden.

	Standard Grenzwert
Schlaggrenze	— 0,03 mm
Pleuel-Axialspiel	0,10–0,40 mm —
Pleuel-Radialspiel	0,010–0,025 mm 0,05 mm
Kurbel-wangen-breite	42,95–43,00 mm —

ASSEMBLAGE ET MONTAGE

Carter

1. Mettre:

• Dichtmittel auf die Kurbelgehäusehälfte (links)

Quick gasket® ACC-QUICK-GS-KT YAMAHA-Dichtmasse No 1215 90890-85505

HINWEIS:

• Vor dem Auftragen der Dichtmasse die Kontaktflächen der Kurbelgehäusehälften (links und rechts) reinigen.
• Es muß besonders darauf geachtet werden, daß kein Dichtmittel in den Ölkanal @ gelangt.

SHIFT FORK, SHIFT CAM AND TRANSMISSION

New 12 13 14 15 16 17 18 19 5 E 6 11 10 8 M New 2 4 M New 1 3 2 M M E E E

SCHALTGABEL, SCHALTWALZE UND GETRIEBE

Demontage-Arbeiten:

① Schaltgabel u. -walze sowie Getriebe-Eingangs- u. -Ausgangswellen demontieren
② Eingangswelle zerlegen ③ Ausgangswelle zerlegen

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		SCHALTGABEL, SCHALT-WALZE UND GETRIEBEMotorKurbelgehäusehälften trennen. Siehe unter	“ZYLINDER UND KOLBEN”.
	1 Führungsstange 12 Schaltwalze 13 Schaltgabel 2 “R” 14 Schaltgabel 1 “L” 15 Eingangswelle zerlegen 16 Ausgangswelle zerlegen 17 Ritzel 2. Gang 18 Sicherungsring 19 Unterlegscheibe 1		Siehe unter “AUSBAU”.

New 12 13 14 15 16 17 18 19 5 E 6 11 8 M New 10 9 7 M E 3 2 4 1 E E

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
23	10 Ritzel 3. Gang 111 Eingangswelle 112 Sicherungsring 113 Unterlegscheibe 114 Distanzhülse 115 Zahnrad 1. Gang 116 Zahnrad 3. Gang 117 Sicherungsring 118 Unterlegscheibe 119 Zahnrad 2. Gang 120 Ausgangswelle 1

Schaltgabeln, Schaltwalze und Getriebe

1. Demontieren:

• Schaltgabeln
• Schaltwalze
• Ausgangswelle zerlegen
•Eingangswelle zerlegen

HINWEIS:

• Mit einem Gummihammer leicht gegen Ausgangswelle und Schaltwalze klopfen.
  • Die Baugruppe vorsichtig demontieren. Die Lage der einzelnen Teile beachten. Besonders auf die Anordnung der Schaltgabeln achten.

ZUSAMMENBAU UND MONTAGE

Getriebe, Schaltwalze, Schaltgabel

1. Montieren:

•Eingangswelle zerlegen ①
• Ausgangswelle zerlegen ②

1. Montieren:

• Schaltgabel 1 "L" ①
• Schaltgabel 2 "R" ②
• Schaltgabel ③
• Führungsstange ④

HINWEIS:

Die Stanzmarkierungen auf den Schaltgabeln müssen in der Reihenfolge "R"-L" zur rechten Seite des Motors zeigen.

1. Kontrollieren:

• Funktion der Gangschaltung
• Funktion des Getriebes
Ungleichmäßiger Betrieb → Reparieren.

EC500000

CHASSIS

FRONT WHEEL AND REAR WHEEL

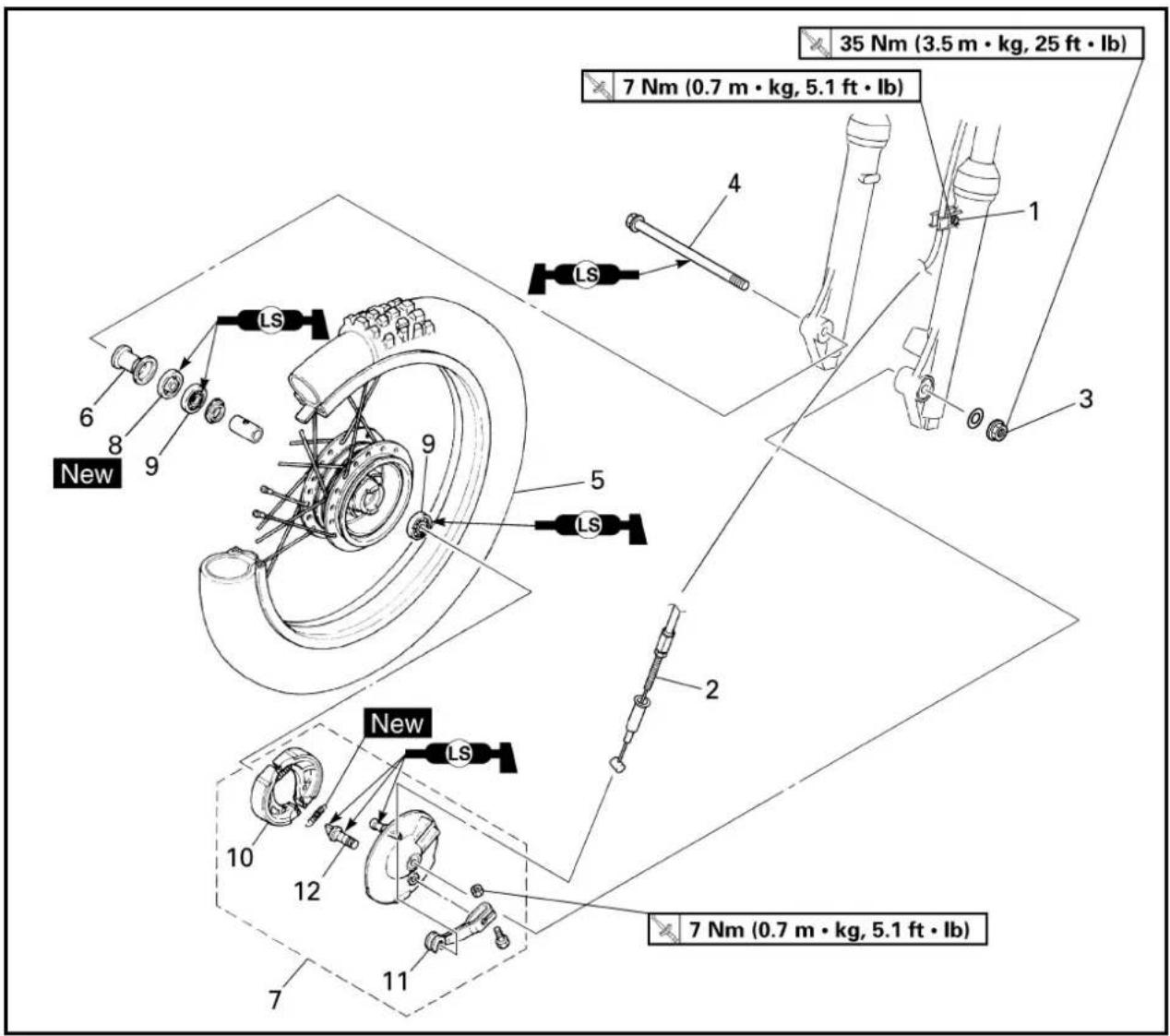

Vorderrad und Vorderradbremse

Demontage-Arbeiten: ① Vorderrad demontieren ② Radlager demontieren

③ Bremsankerplatte demontieren und zerlegen

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		VORDERRAD DEMONTIERENDas Motorrad am Motor aufbocken.
↓	1 Schraube (Bremszughalterung) 1 Nur2 Bremszug 1 Hebelseitig demontieren.3 Achsmutter 14 Vorderachse 15 Vorderrad 16 Distanzhülsen-Satz 17 Bremsankerplatte 18 Dichtring 19 Lager	lockern.2
			Siehe unter “AUSBAU”.

35 Nm (3.5 m · kg, 25 ft · lb) 7 Nm (0.7 m · kg, 5.1 ft · lb) 4 LS New LS 1 3 2 New LS 10 12 7 11 7 Nm (0.7 m · kg, 5.1 ft · lb)

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
		10 Bremsbacken 211 Bremswellenhebel 112 Bremswelle 1

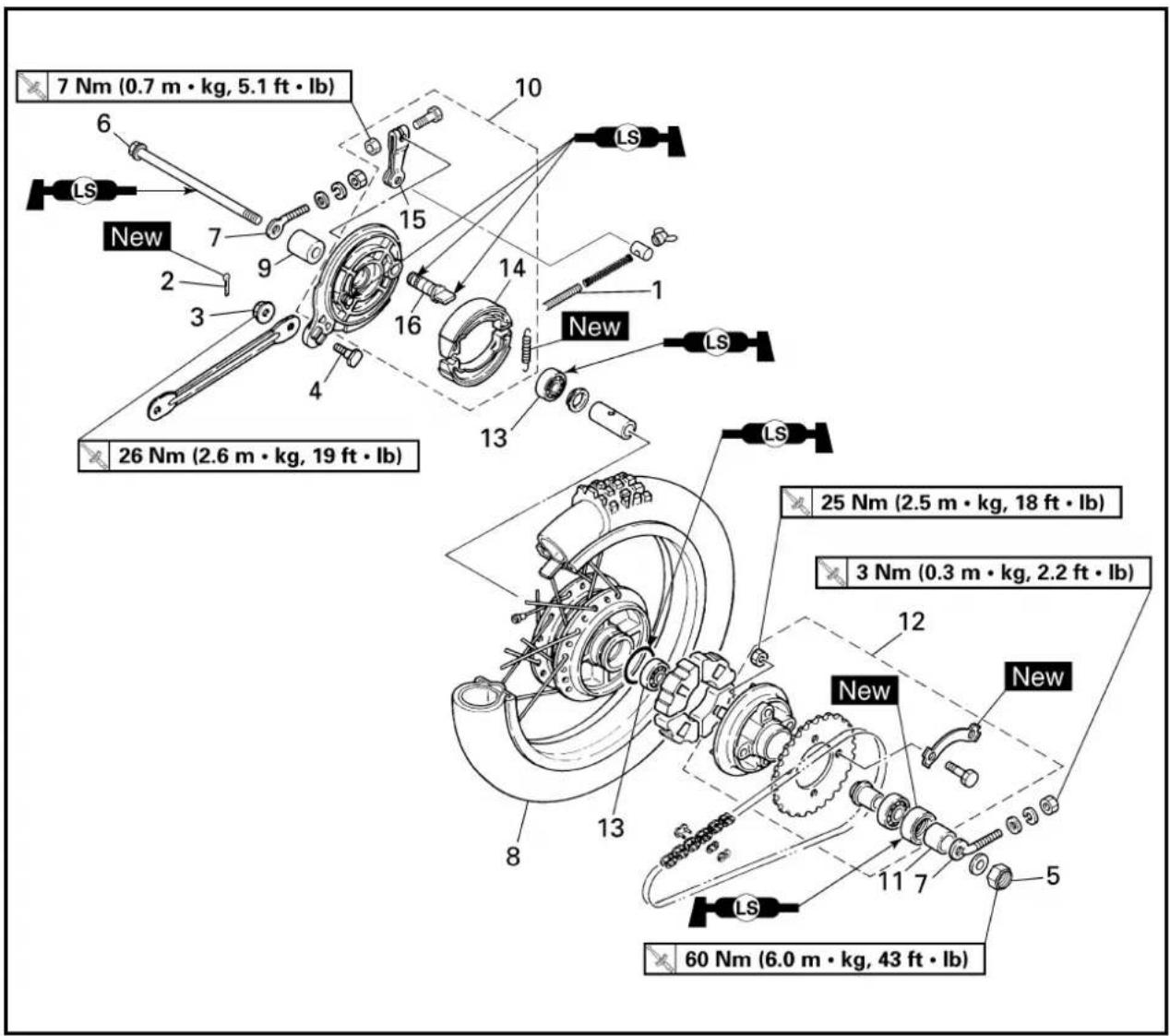

REAR WHEEL AND REAR BRAKE

7 Nm (0.7 m · kg, 5.1 ft · lb) New 26 Nm (2.6 m · kg, 19 ft · lb) 25 Nm (2.5 m · kg, 18 ft · lb) 3 Nm (0.3 m · kg, 2.2 ft · lb) New 60 Nm (6.0 m · kg, 43 ft · lb)

ROUE ET FREIN ARRIERE

② Radlager demontieren

③ Bremsankerplatte demontieren und zerlegen

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau			HINTERRAD DEMONTIERENDas Motorrad am Motor aufbocken.
		1 Bremsgestänge 12 Splint 13 Mutter (Bremsankerstrebe) 14 Schraube (Bremsankerstrebe) 15 Achsmutter 16 Hinterachse 17 Antriebskettenspanner 28 Hinterrad 19 Hülse (rechts) 110 Bremsankerplatte 1

7 Nm (0.7 m · kg, 5.1 ft · lb) New 26 Nm (2.6 m · kg, 19 ft · lb) 25 Nm (2.5 m · kg, 18 ft · lb) 3 Nm (0.3 m · kg, 2.2 ft · lb) New 60 Nm (6.0 m · kg, 43 ft · lb)

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
		11 Hülse (links) 112 Hinterradmitnehmernabe (komplett) 113 Lager 2 Siehe unter “AUSBAU”.14 Bremsbacke 215 Bremswellenhebel 116 Bremswelle 1

Radlager (nach Bedarf)

1. Demontieren:

• Lager ①

HINWEIS:

Die Lager mit einem Lageraustreiber ② ausbauen.

PRÜFUNG

Rad

1. Messen:

• Felgenschlag

Unvorschriftsmäßig → Instand setzen/Erneuern.

Max. Felgenschlag

Höhenschlag ① 2,0 mm

Seitenschlag ② 2,0 mm

Bremsbeläge

1. Kontrollieren:

• Trommelbremsbelag

Glasige Oberfläche → Anschleifen.

grobes Sandpapier verwenden.

HINWEIS:

Nach dem Anschleifen die Schleifpartikel mit einem Lappen abwischen.

1. Messen:

• Trommelbremsbelag-Stärke

Trommelbremsbelag-Stärke ⓐ

Standard

vorne: 3,0 mm

hinten: 4,0 mm

Grenzwert

2,0 mm

Unvorschriftsmäßig → Erneuern.

HINWEIS:

Die Bremsbeläge und Federn als Satz ersetzen, wenn eines der Teile bis zum Grenzwert verschlissen ist.

FC550000

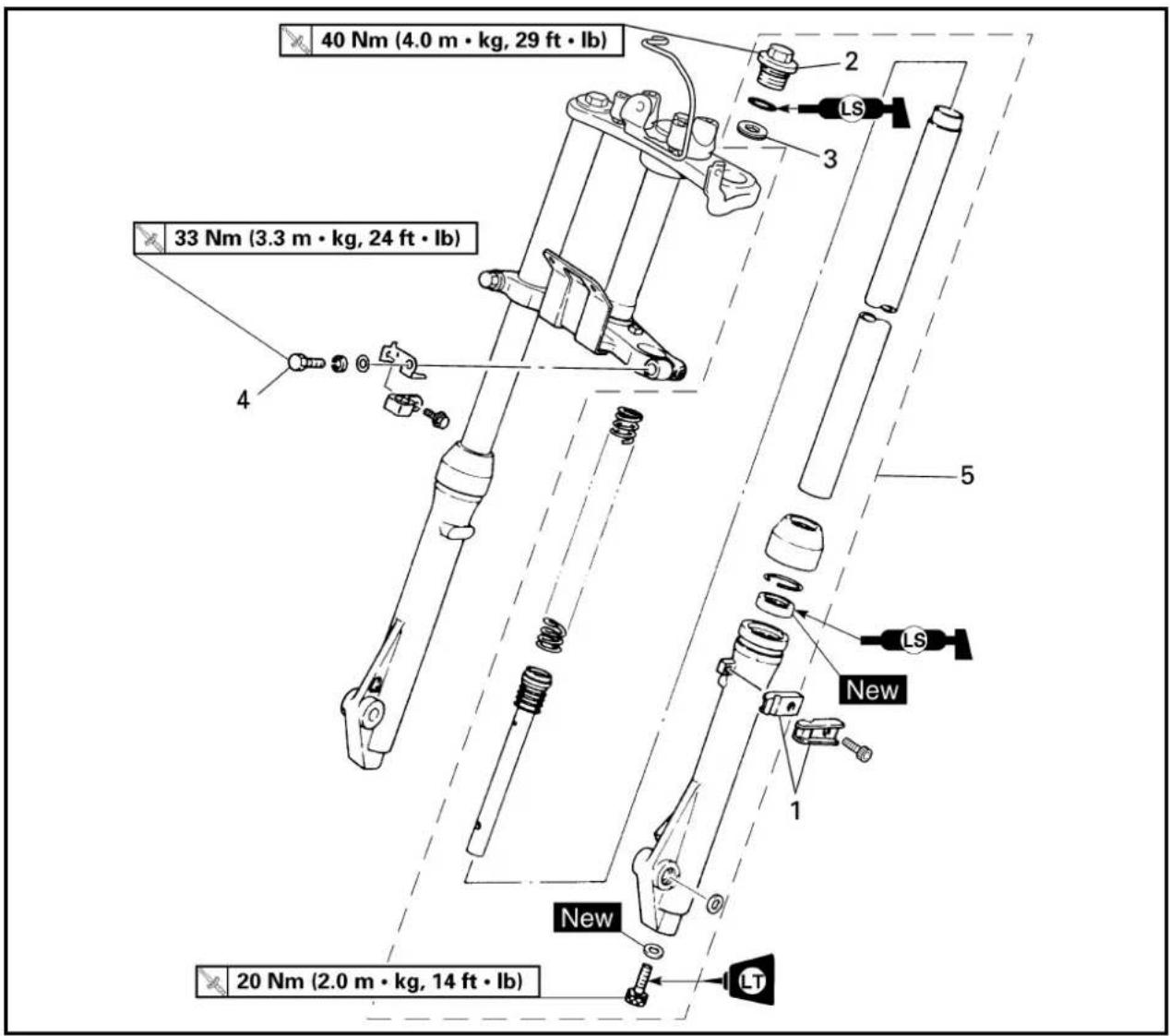

FRONT FORK

40 Nm (4.0 m · kg, 29 ft · lb) 33 Nm (3.3 m · kg, 24 ft · lb) 2 LS New 1 5 20 Nm (2.0 m · kg, 14 ft · lb)

Demontage-Arbeiten: ① Teleskopgabel demontieren

Demontage-Arbeiten			Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau				TELESKOPGABEL DEMONTIE-RENDas Motorrad am Motor aufbocken.Vorderrad Siehe unter “VORDER-Lenker Siehe unter “LENKER”.Vorradabdeckung	UND HINTER-RAD”.
			1 Bremszughalterung 12 Verschlußschraube 13 Einstellmtter 1 Nur lockern.4 Klemmschraube (untere Gabelbrücke)5 Teleskopgabel 1	1 Nur lockern.

FC558000

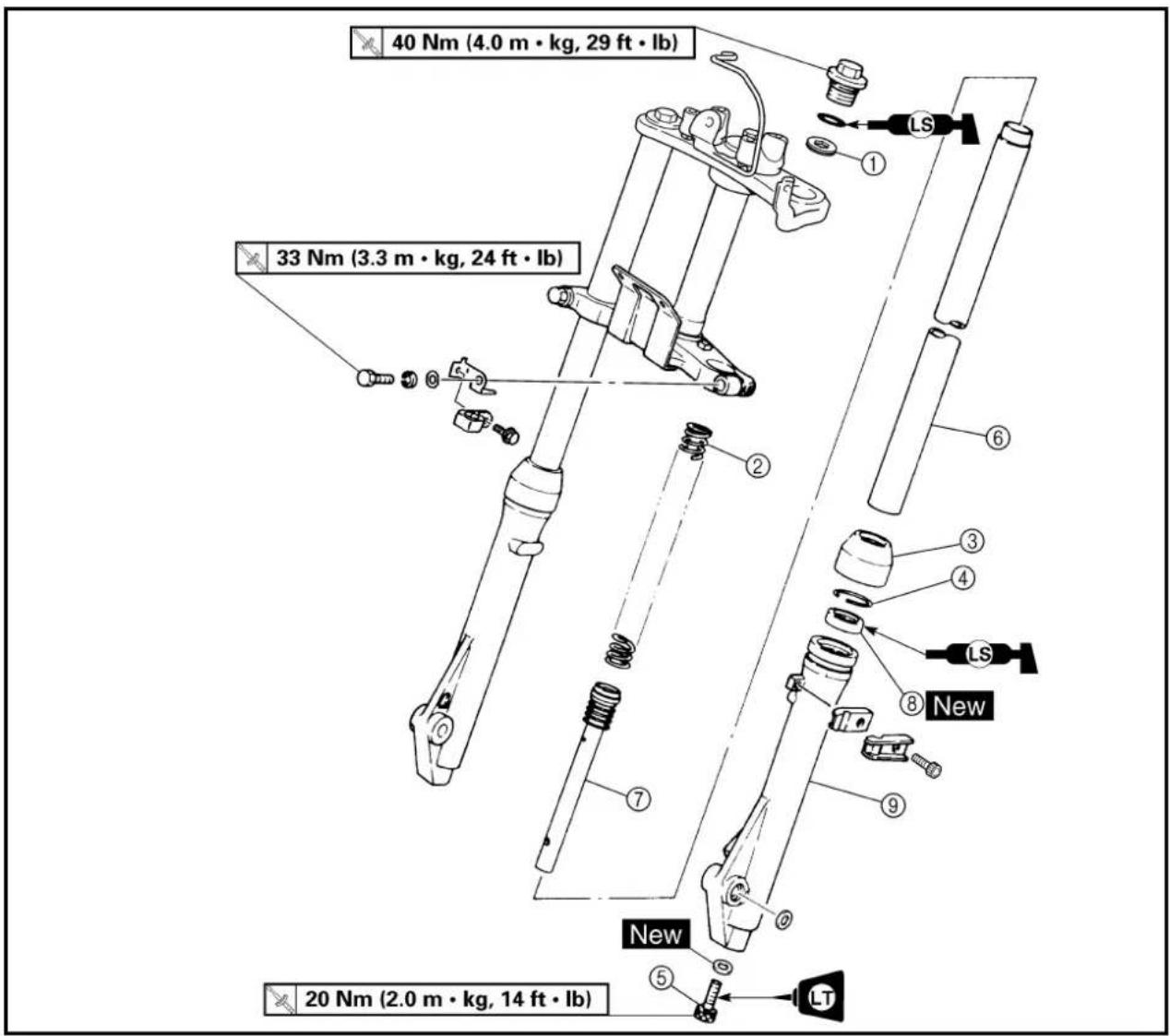

FRONT FORK DISASSEMBLY

40 Nm (4.0 m • kg, 29 ft • lb) 33 Nm (3.3 m • kg, 24 ft • lb) New 20 Nm (2.0 m • kg, 14 ft • lb)

① Dichtring demontieren

② Dämpferrohr demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für die Zerlegung		TELESKOPGABEL DEMONTIE-RENGabelöl ablassen.
↓	123456789	Einstellmutter 1Gabelfeder 1Staubschutzkappe 1Sicherungsring 1Schraube (Dämp ferrohr) 1 Spezialwerkzeug verwenden.Gleitrohr 1Dämpferrohr 1Dichtring 1Standrohr 1		Siehe unter “AUSBAU”.

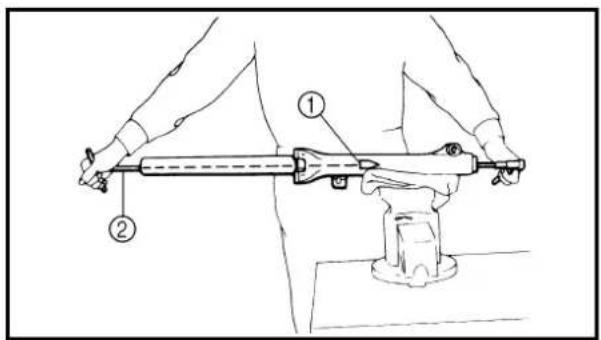

• Dämpferrohr-Schraube

HINWEIS:

Beim Lösen der Dämpferrohr-Schraube das Dämpferrohr mit dem Dämpferrohr-Halter ① und dem T-Handgriff ② festhalten.

Dämpferrohr-Halter

YM-1300/90890-01294

T-Handgriff

YM-1326/90890-01326

ASSEMBLAGE ET MONTAGE

Fourche avant

1. Installer:

Zusammenbau der Teleskopgabel

1. Montieren:

• Gabeldichtring ①

HINWEIS:

Den Gabeldichtring mit dem Gabeldichtring-Treiber ② und der Treibhülse ③ in das Tauchrohr eintreiben.

Gabeldichtring-Treiber

YM-33963/90890-01184

Gabeldichtring-Führungshülse

90890-01186

1. Einfüllen:

• Gabelöl

Füllmenge

64 cm³

Empfohlene Ölsorte

Gabelöl 15W oder gleichwertig

1. Nach dem Befüllen muß die Gabel mehrmals ein- und ausgefedert werden, damit sich das Gabelöl verteilt.

EC5B0000

HANDLEBAR

13 Nm (1.3 m • kg, 9.4 ft • lb) 40 Nm (4.0 m • kg, 29 ft • lb)

Demontage-Arbeiten: ① Lenker demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
1	LENKER DEMONTIEREN
	1 Motorstoppschalter 12 Bremszug 1 Hebelseitig demontieren.3 Handbremshebel 14 Gasdrehgriff-Gehäusehälfte (unten)5 Gasdrehgriff-Gehäusehälfte (oben)6 Gaszug 1 Gasdrehgriffseitig demontieren.7 Lenkergriff (rechts) 18 Führungsrohr 19 Lenkergriff (links) 110 Lenkerhalterung (oben) 211 Lenker 112 Lenkerhalterung (unten) 2	11

STEERING

40 Nm (4.0 m · kg, 29 ft · lb) TIGHTENING STEPS: • Tighten ring nut. 38 Nm (3.8 m · kg, 27 ft · lb) • Loosen it completely • Retighten it. 1 Nm (0.1 m · kg, 0.7 ft · lb)

① Untere Gabelbrücke demontieren

② Lager demontieren

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau			LENKKOPF DEMONTIERENDas Motorrad am Motor aufbockenTeleskopgabel
		1 Lenkkopfschraube 12 Obere Gabelbrücke 13 Ringmutter 1 Spezialwerkzeug verwenden.4 Lagerschutzkappe 15 Untere Gabelbrücke 16 Lagerlaufring (innen) 27 Lagerkugeln (oben) 198 Lagerkugeln (unten) 169 Staubschutzmanschette 110 Lagerlaufring (außen) 2		⚠️ WARNUNGDas Motorrad gegen Umfallen sichern.Siehe unter “TELESKOPGABEL”.
				Siehe unter “LENKOPF KONTROLLIE-REN UND EINSTELLEN” in KAPITEL 3.

FC570000

SWINGARM

New 1 2 3 M 12 26 Nm (2.6 m · kg, 19 ft · lb) 11 10 New 9 5 7 New M 2 30 Nm (3.0 m · kg, 22 ft · lb) 4 8 6 4 Nm (0.4 m · kg, 2.9 ft · lb)

Demontage-Arbeiten: ① Schwinge demontieren ② Federbein demontieren

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau			SCHWINGE DEMONTIERENDas Motorrad am Motor aufbocken.HinterradHinterradabdeckungAntriebskette
		1 Splint 22 Stift 23 Federbein 14 Schwingenachse 1 Die Schwinge festhalten.5 Schwinge 16 Kettenschutz 17 Kettenschutz (oben) 18 Kettenschutz (unten) 1

New 1 2 3 M 12 26 Nm (2.6 m · kg, 19 ft · lb) 11 10 New 9 5 7 New M 2 30 Nm (3.0 m · kg, 22 ft · lb) 4 8 6 M 4 Nm (0.4 m · kg, 2.9 ft · lb)

Extent of removal Order Part name Q'ty Remarks
1	9 Cotter pin 110 Nut (tension bar) 111 Bolt (tension bar) 112 Tension bar 1
Organisation de la dépose	Ordre Nom de pièce Qté Remarques
1	9 Goupille fendue 110 Ecrou (barre de tension) 111 Boulon (barre de tension) 112 Barre de tension	1

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
	9 Splint 110 Mutter (Bremsankerstrebe) 111 Schraube (Bremsankerstrebe) 112 Bremsankerstrebe 1

FC600000

ELECTRICAL

EC610000

ELECTRICAL COMPONENTS AND WIRING DIAGRAM

EC611000

ELECTRICAL COMPONENTS

ELEKTRISCHE ANLAGE ELEKTRISCHE BAUTEILE UND SCHALTPLAN

ELEKTRISCHE BAUTEILE

① CDI-Schwungradmagnetzünder
② CDI-Zündbox
③ Zündspule
④ Zündkerze
⑤ Motorstoppschalter
⑥ Thermoschalter
⑦ Vergaserbeheizung
⑧ Gleichrichter/Regler

FARB-KODIERUNG

B..... schwarz
Br...... braun
G ...... grün
O ...... orange
R.... rot
W...... weiß
B/R ...... schwarz/rot
B/W ...... schwarz/weiß
G/W...... grün/weiß
W/L.....weiß/blau
W/R ..... weiß/rot

SCHALTPLAN

EC620000

IGNITION SYSTEM

INSPECTION STEPS

Folgendes Diagramm hilft zündanlagen- und zündkerzenbedingte Motorstörungen zu beheben.

HINWEIS:

• Die folgenden Teile vor Beginn der Störungsbeseitigung ausbauen.

1) Sitz
2) Kraftstofftank

• Folgendes Spezialwerkzeug verwenden.

Zündfunkenstreckentester

YM-34487

Zündprüfer

90890-06754

Taschen-Multimeter

YU-3112-C/90890-03112

MEMO

A ① ③ ④ 18110201

B ④ ③ ②

EC622001

SPARK GAP TEST

1. Den Zündkerzenstecker von der Zünd- kerze abziehen.
2. Den Zündfunkenstreckentester ① (bzw. ②) wie abgebildet anschließen.

• Zündkerzenstecker ③
• Zündkerze ④

A Nur USA und CDN
B Nicht USA und CDN

1. Den Motor mit dem Kickstarter durchdrehen.
2. Die Zündfunkenstrecke kontrollieren.
3. Den Motor anlassen und die Zündfunkenstrecke vergrößern, bis es zu Fehlzündungen kommt (nur USA und CDN).

Min. Zündfunkenstrecke 6,0 mm

STECKVERBINDER- UND KABEL- ANSCHLÜSSE KONTROLLIEREN

1. Kontrollieren:

- Steckverbinder- und Kabelanschlüsse Rost/Staub/Lockerheit/Kurzschluß → Instand setzen oder erneuern.

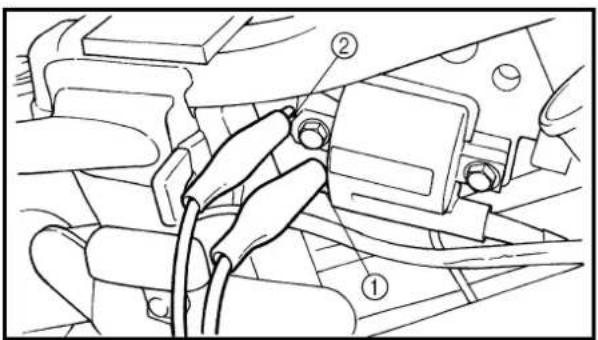

MOTORSTOPPSCHALTER KONTROLLIEREN

1. Kontrollieren:

• Motorstoppschalter (auf Durchgang)

Meßkabel (+) → Kabel schwarz/weiß ① Meßkabel (−) → Kabel schwarz ②

		B/W1	B2	Meßgerät-Einstellung
				· 1

Nicht gleichmäßig beim Eindrücken von "☒ → Ersetzen.

Gleichmäßig beim Eindrücken von "Ersetzen.

- Primärspulen-Widerstand Unvorschriftsmäßig → Erneuern.

Meßkabel (+) → Kabel orange ① Meßkabel (−) → Kabel schwarz ②

	Primärspulen-Widerstand	Meßgerät-Einstellung
	0,18–0,28 Ωbei 20 °C	Ω · 1

2. Vérifier:

- Sekundärspulen-Widerstand Unvorschriftsmäßig → Erneuern.

Meßkabel (+) → Zündkabel ① Meßkabel (−) → Kabel orange ②

	Sekundärspulen-Widerstand	Meßgerät-Einstellung
	6,3–9,5 kΩbei 20 °C	kΩ · 1

HINWEIS:

Bei der Messung des Sekundärspulen-Widerstandes muß der Zündkerzenstecker abgezogen sein.

CDI-SCHWUNGRADMAGNETZÜNDER KONTROLLIEREN

1. Kontrollieren:

- Impulsgeber-Widerstand Unvorschriftsmäßig → Erneuern.

Meßkabel (+) → Kabel rot ① Meßkabel (−) → Kabel weiß ②

	Impulsgeber-Widerstand	Meßgerät-Einstellung
	248–372 Ωbei 20 °C	Ω · 100

- Erregerspule-Widerstand Unvorschriftsmäßig → Erneuern.

Meßkabel (+) → Kabel braun ① Meßkabel (−) → Kabel grün ②

	Erregerspule-Widerstand	Meßgerät-Einstellung
	688–1.032 Ωbei 20 °C	Ω · 100

CARBURETOR HEATING SYSTEM

INSPECTION STEPS

VERGASERBEHEIZUNGSSYSTEM

FEHLERSUCHE

Das folgende Diagramm ist hilfreich, um Defekte im Vergaserbeheizungssystem zu beheben.

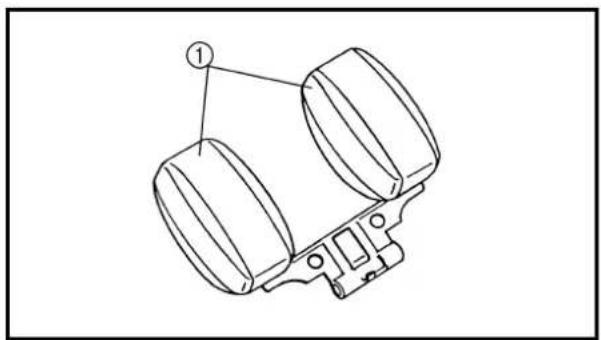

HINWEIS:

• Die folgenden Teile vor Beginn der Störungsbeseitigung ausbauen.

1) Sitz

2) Kraftstofftank

• Folgendes Spezialwerkzeug verwenden.

Taschen-Multimeter YU-3112-C/90890-03112

MEMO

EC624000

COUPLERS AND LEADS CONNECTION INSPECTION

1. Check:

- Steckverbinder- und Kabelanschlüsse Rost/Staub/Lockerheit/Kurzschluß → Instand setzen oder erneuern.

CONTROLE DE LA BOBINE D'ALLUMAGE

1. Vérifier:

CDI-SCHWUNGRADMAGNETZÜNDER KONTROLLIEREN

1. Kontrollieren:

- Impulsgeber-Widerstand Siehe unter "ZÜNDANLAGE".

CONTROLE DU THERMOCONTACT

1. Vérifier:

- Funktion des Thermoschalters Defekt → Erneuern.

Arbeitsschritte

• Thermoschalter demontieren.
- Taschen-Multimeter laut Abbildung an den Thermoschalter anschließen.

Meßkabel (+) → Kabel schwarz ① Meßkabel (−) → Kabel schwarz ②

• Thermoschalter in einen mit Wasser gefüllten Behälter ③ eintauchen.
• Ein Thermometer ④ in das Wasser eintauchen.
• Das Wasser langsam erwärmen und wieder auf die in der Tabelle angegebene Temperatur abkühlen lassen.
  • Thermoschalter auf Durchgang laut Tabelle kontrollieren.

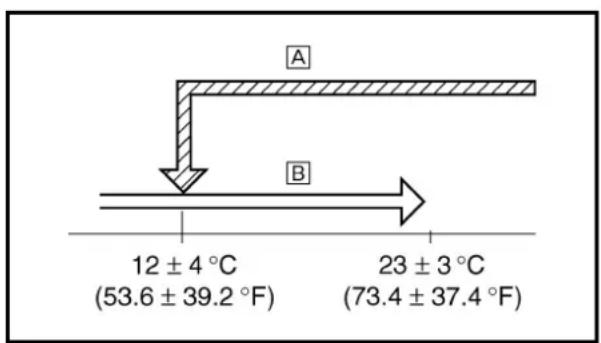

A 12 ± 4 °C (53.6 ± 39.2 °F) B 23 ± 3 °C (73.4 ± 37.4 °F)

A Thermoschalter-Schaltkreis offen.
B Thermoschalter-Schaltkreis geschlossen.

Prüf-schritt	Wassertemperatur	Durch-gang
1 Unter 23 ± 3 °C Ja
2 Über 23 ± 3 °C Nein
3 Über 12 ± 4 °C Nein
4 Unter 12 ± 4 °C Ja

Prüfschritte 1 u. 2: Aufwärmphase

Prüfschritte 3 u. 4: Abkühlphase

WARNING

• Der Thermoschalter muß mit besonderer Vorsicht gehandhabt werden.
• Der Thermoschalter darf keinen starken Erschütterungen ausgesetzt werden. Falls der Thermoschalter zu Boden fällt, muß er erneuert werden.
• Funktion des Thermoschalters kontrollieren.

CONTROLE DU RECHAUFFEUR DE CARBURATEUR

1. Vérifier:

VERGASERBEHEIZUNG KONTROLLIEREN

1. Kontrollieren:

• Vergaserbeheizungs-Widerstand Unvorschriftsmäßig → Erneuern.

Meßkabel (+) →Vergaserbeheizungsanschluß 1

Meßkabel (−) →Vergaserbeheizungsanschluß 2

	Vergaserbeheizungs-Widerstand	Meßgerät-Einstellung
	6–10 Ωbei 20 °C	Ω · 1

MAINTENANCE RECORD

Kopien von Aufträgen und/oder Belege für Teile, die Sie kaufen und montieren, sind erforderlich, um die erfolgten Wartungsarbeiten in Übereinstimmung mit der Emissionsgewährleistung zu dokumentieren. Die untenstehende Tabelle dient nur als Erinnerung daran, daß die Wartungsarbeiten durchgeführt werden müssen. Sie ist kein anerkannter Beleg für die Durchführung der Wartungsarbeiten.

Wartungsinter-vall	Wartungsda-tum	Kilometerstand	Name und Anschrift des Händlers	Bemerkungen
1 Monat
4 Monate
7 Monate
13 Monate
19 Monate
25 Monate
31 Monate
37 Monate
43 Monate
49 Monate
55 Monate
61 Monate
