WR250F (2001) - Motorrad YAMAHA - Kostenlose Bedienungsanleitung

Produkttyp	Geländemotorrad
Marke	Yamaha
Modell	WR250F (2001)
Motor	Einzylinder 4-Takt, 249 cm³
Kühlung	Flüssigkeit
Maximale Leistung	28 PS (21 kW) bei 9 500 U/min
Maximales Drehmoment	24 Nm bei 7 000 U/min
Kraftstoffversorgung	Vergaser Keihin FCR 37 mm
Getriebe	5 Gänge, Kette
Start	Kickstarter
Trockengewicht	102 kg
Tankinhalt	8,5 L
Vorderradaufhängung	Upside-down-Gabel Kayaba Ø 46 mm, Federweg 300 mm
Hinterradaufhängung	Monocross Kayaba, Federweg 300 mm
Vorderradbremse	Einscheibenbremse Ø 250 mm
Hinterradbremse	Einscheibenbremse Ø 245 mm
Vorderreifen	80/100-21
Hinterreifen	110/100-18
Wartung	Motorölwechsel alle 500 km, Luftfilter regelmäßig reinigen
Reinigung	Hochdruckreinigung nicht empfohlen, sanfte Reinigung bevorzugen
Sicherheit	Helm, Handschuhe, Stiefel und Schutzausrüstung tragen
Ersatzteile	Erhältlich bei Yamaha-Händler oder online
Reparierbarkeit	Werkstatthandbuch verfügbar, regelmäßige Wartung durch erfahrenen Laien möglich

Häufig gestellte Fragen - WR250F (2001) YAMAHA

Welcher Motoröltyp wird für die WR250F 2001 empfohlen?

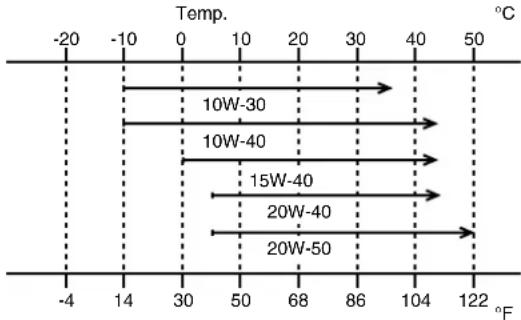

Verwenden Sie ein 4-Takt-Motoröl mit Viskosität 10W-40, das der Norm JASO MA entspricht. Yamalube 10W-40 wird empfohlen. Die Ölkapazität mit Filter beträgt ca. 1,0 L.

Wie stelle ich die Federung meiner WR250F ein?

Die Vordergabel bietet Einstellungen für Vorspannung, Druckstufe und Zugstufe. Der hintere Stoßdämpfer wird in Vorspannung, Low-Speed- und High-Speed-Druckstufe sowie Zugstufe eingestellt. Konsultieren Sie das Handbuch für Grundeinstellungen entsprechend Ihrem Gewicht und Fahrstil.

Was ist das empfohlene Ventilspiel und wie überprüft man es?

Das Ventilspiel für die WR250F 2001 beträgt 0,10-0,15 mm für Einlass und 0,20-0,25 mm für Auslass. Überprüfen Sie alle 500 km oder bei jedem Ölwechsel. Verwenden Sie eine Fühlerlehre.

Wie entlüfte ich die Kühlflüssigkeit?

Stellen Sie das Motorrad senkrecht, entfernen Sie den Kühlerdeckel und öffnen Sie die Entlüftungsschraube. Füllen Sie mit einer 50/50-Mischung aus hochwertigem Kühlmittel und destilliertem Wasser. Entlüften Sie die Luft, indem Sie das Motorrad neigen.

Warum hat meine WR250F Aussetzer beim Beschleunigen?

Mögliche Ursachen: verschmutzter Luftfilter, verstopfte Düse, abgenutzte Zündkerze. Reinigen oder ersetzen Sie den Filter, reinigen Sie den Vergaser, überprüfen Sie den Zustand der Zündkerze (Abstand und Farbe). Ein falsch eingestellter Vergaser kann auch die Ursache sein.

Was ist der empfohlene Reifendruck?

Für Enduro rechnen Sie in der Regel mit 1,0-1,2 bar vorne und 1,2-1,5 bar hinten. Passen Sie je nach Gelände an: niedriger auf weichem Boden, höher auf hartem Boden.

Wie reinige ich den Luftfilter der WR250F?

Entfernen Sie den Filter, reinigen Sie ihn mit einem Spezialreiniger, spülen Sie ihn mit lauwarmem Wasser, trocknen Sie ihn an der Luft. Ölen Sie ihn mit Spezial-Luftfilteröl, bevor Sie ihn wieder einbauen. Lassen Sie den Motor niemals ohne Filter laufen.

Welche sind die wichtigen Schmierstellen?

Schmieren Sie regelmäßig: Antriebskette (alle 300 km), Kupplungs- und Gaszug, Hebel, Federungsgestänge und Lenklager.

Mein Kickstarter ist hart, was tun?

Ein harter Kickstarter kann von einem oberen Totpunkt des Kolbens oder einem defekten Startauslöser herrühren. Überprüfen Sie das Ventilspiel und den Zustand der Batterie (falls vorhanden, aber bei diesem Modell Kickstarter). Stellen Sie sicher, dass die Zündkerze nicht nass ist.

Wo finde ich die VIN (Fahrgestellnummer) der WR250F?

Die Fahrgestellnummer (VIN) ist auf dem Lenkkopfrohr des Rahmens auf der linken Seite eingraviert. Sie beginnt mit JYACG. Die Motornummer befindet sich auf dem Motorgehäuse, linke Seite.

BEDIENUNGSANLEITUNG WR250F (2001) YAMAHA

FAHRER-UND WARTUNGS-HANDBUCH

©2001 Yamaha Motor Co., Ltd.

1. Auflage, September 2001

Alle Rechte vorbehalten.

Nachdruck, Vervielfältigung und

Verbreitung, auch auszugsweise,

ist ohne schriftliche

Genehmigung der

Yamaha Motor Co., Ltd.

nicht gestattet.

Gedruckt in Japan

WR250F(P)

Herzlich willkommen im Kreis der Yamaha-Fahrer. Sie besitzen nun eine WR, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.

In dieser Anleitung erfahren Sie, wie Sie Ihr Motorrad am besten bedienen, inspizieren, warten und abstimmen. Sollten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an den nächsten Yamaha-Händler Ihres Vertrauens.

HINWEIS:

Die Angaben dieser Anleitung befinden sich zum Zeitpunkt der Drucklegung auf dem neuesten Stand. Aufgrund der kontinuierlichen Bemühungen von Yamaha um technischen Fortschritt und Qualitätssteigerung können einige Angaben jedoch für Ihr Modell nicht mehr zutreffen. Richten Sie Fragen zu dieser Anleitung bitte an Ihren Yamaha-Händler.

WARNING

Vor der Inbetriebnahme sollte man sich mit den Eigenschaften und der Bedienung seines Fahrzeugs gut vertraut machen. Nur vorschriftsmäßige Wartung, regelmäßige Schmierung und korrekte Einstellung können optimale Leistung und Sicherheit gewährleisten. Damit Sie alle Vorzüge dieses Motorrades nutzen können, lesen Sie bitte diese Anleitung vor der Inbetriebnahme sorgfältig durch. Der Yamaha-Händler gibt bei Fragen gerne Auskunft.

INTRODUZIONE

Dieses Motorrad ist ausschließlich für den Einsatz im Gelände-Rennsport auf geschlossenen Kursen bestimmt. Die Benutzung dieses Fahrzeugs auf öffentlichen Straßen verstößt gegen die Straßenverkehrsondnung. Aber auch Fahrten auf öffentlichem Gelände können waltende Verkehrsbestimmungen verletzen. Erkundigen Sie sich deshalb vor der Fahrt bei der zuständigen Verkehrsbehörde.

SICHERHEITSTINFORMATION

1. Die Benutzung dieses

Motorrads setzt eine gewisse Erfahrung voraus. Fahren Sie diese Maschine nicht voll aus, bevor Sie sich mit allen ihren Eigenschaften gründlich vertraut gemacht haben.

1. Dieses Motorrad ist ausschließlich für Solofahrten bestimmt.

Führen Sie niemals einen Sozius auf dieser Maschine mit.

1. Geeignete Schutzkleidung ist obligatorisch.

Fahren Sie stets mit angemessener Schutzkleidung, robusten Stiefeln, speziellen Motorrad-Handschuhen, einem geprüften, perfekt sitzenden Helm und ausreichendem Augenschutz. Achten Sie darauf, daß die Kleidung eng anliegt und nicht mit beweglichen Teilen oder Bedienungselementen der Maschine in Berührung kommt.

1. Regelmäßige Pflege und Wartung sind unerläßlich.

Nur vorschriftsmäßige Wartung, regelmäßige Schmierung und korrekte Einstellung können optimale Leistung und Sicherheit gewährleisten.

Um Unfälle zu vermeiden, stets die in dieser Anleitung aufgeführte "Routinekontrolle vor Fahrtbeginn" durchführen.

1. Benzin ist äußerst entzündbar und u. U. explosiv.

Stellen Sie vor dem Tanken immer den Motor ab und achten Sie darauf, daß kein Benzin auf den Motor oder die Auspuffanlage verschüttet wird. Während des Tankens offene Flammen und Funken fernhalten und keinesfalls rauchen.

Sollten Sie versehentlich Benzin verschluckt, Benzindämpfe eingeatmet oder Benzin in die Augen bekommen haben, sofort einen Arzt aufsuchen. Falls Benzin auf die Haut oder Kleidung gelangt, die betroffene Stelle unverzüglich mit Seifenwasser abwaschen und ggf. die Kleidung wechseln.

1. Den Motor nur an gut belüftetem Ort laufen lassen.

Den Motor keinesfalls in geschlossenen Räumen anlassen und betreiben. Abgase enthalten Kohlenmonoxid, ein farb- und geruchloses Gas, das aber äußerst giftig ist und in kurzer Zeit bereits zu Bewußtlosigkeit und sogar zum Tod führen kann.

1. Vorsicht beim Parken

Zum Parken stets den Motor abstellen. Das Fahrzeug nicht auf abschüssigem oder weichem Untergrund abstellen, damit es nicht umfallen kann.

1. Motor, Öltank, Schalldämpfer und Abgaskanäle werden sehr heiß.

Bei Arbeiten am Motorrad darauf achten, die heißen Teile nicht versehentlich zu berühren.

1. Das Motorrad vor jedem Transport fest verankern.

Die Maschine stets aufrecht im Transportwagen aufstellen und den Kraftstoffhahn schließen (auf "OFF" stellen). Anderenfalls kann Benzin aus dem Vergaser oder dem Kraftstofftank austreten.

1. LA BENZINA PUÒ PROVO- CARE DANNI PERSONALI.

WICHTIGER HINWEIS AN DEN EIGENTÜ- MER

Damit Sie alle Vorzüge dieses Motorrades nutzen können, lesen Sie bitte diese Anleitung sorgfältig durch, auch wenn dies Ihre wertvolle Zeit in Anspruch nimmt. Denn Sie erfahren nicht nur, wie Sie Ihre Maschine am besten bedienen, inspizieren und warten, sondern auch wie Sie sich vor Unfällen schützen.

Wenn Sie die vielen Tips der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrades. Sollten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an den nächsten Yamaha-Händler Ihres Vertrauens.

HINWEIS:

Die Anleitung ist ein wichtiger Bestandteil des Fahrzeugs und sollte daher beim eventuellen Weiterverkauf an den neuen Eigentümer übergeben werden.

ANMERKUNG

Die Angaben dieser Anleitung befinden sich zum Zeitpunkt der Drucklegung auf dem neuesten Stand. Aufgrund der kontinuierlichen Bemühungen von Yamaha um technischen Fortschritt und Qualitätssteigerung können einige Angaben jedoch für Ihr Modell nicht mehr zutreffen. Richten Sie Fragen zu dieser Anleitung bitte an Ihren Yamaha-Händler.

GEWICHT DER

F.I.M.-MASCHINE:

Gewicht der Maschine ohne Kraftstoff

Das Mindestgewicht für eine Motocross-Maschine ist:

für 125 cc Klasse ...... Mindest 88 kg (194 lb)

für 250 cc Klasse ...... Mindest 98 kg (216 lb)

für 500 cc Klasse ...... Mindest 102 kg (225 lb)

Falls Sie Modifikationen an Ihrer Maschine vornehmen (z.B. zur Gewichtsverringerung), unbedingt das oben angeführte Mindestgewicht Ihre Klasse einhalten.

PER IL NUOVO PRO- PRIETARIO

KENNZEICHNUNG WICH- TIGER HINWEISE

Das Ausrufezeichen bedeutet: "GEFAHR! Achten Sie auf Ihre Sicherheit!"

WARNING

Ein Mißachten dieser Warnhinweise bringt Fahrer, Mechaniker und andere Personen in Verletzungs- oder Lebensgefahr.

ACHTUNG:

Hierunter sind Vorsichtsmaßnahmen zum Schutz des Fahrzeugs vor Schäden aufgeführt.

HINWEISE:

Ein HINWEIS gibt Zusatzinformationen und Tips, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.

COME UTILIZZARE QUESTO MANUALE

INFORMAZIONI PARTI- COLARMENTE IMPOR- TANTI

1. Diese Anleitung umfaßt sieben Kapitel: 1. Allgemeine Angaben – 2. Technische Daten – 3. Regelmäßige Inspektionen und Einstellarbeiten – 4. Motor – 5. Fahrwerk – 6. Elektrische Anlage – 7. Abstimmung

2. Dem ersten Kapitel geht ein Inhaltverzeichnis voran. Machen Sie sich mit dem Inhalt und Aufbau der Anleitung vertraut, bevor Sie nach bestimmten Angaben suchen. Halten Sie das Buch wie in der Abbildung gezeigt, um das Auffinden der einzelnen Kapitel zu erleichtern.

COME TROVARE LA PAGINA RICHIESTA

Diese Anleitung wurde zusammengestellt, um dem Benutzer ein leicht verständliches Nachschlagewerk in die Hand zu geben, in dem alle dargestellten Arbeitsvorgänge (Ein- und Ausbau, Zerlegung und Zusammenbau, Prüfung und Reparatur) detailliert und in der entsprechenden Reihenfolge beschrieben sind.

Je nach Zustand eines fehlerhaften Bauteils weist ein Pfeilsymbol auf die erforderliche Maßnahme hin. Beispiel:

- Lager

Pitting/Beschädigung → Erneuern.

LESEN DER BESCHREIBUNGEN

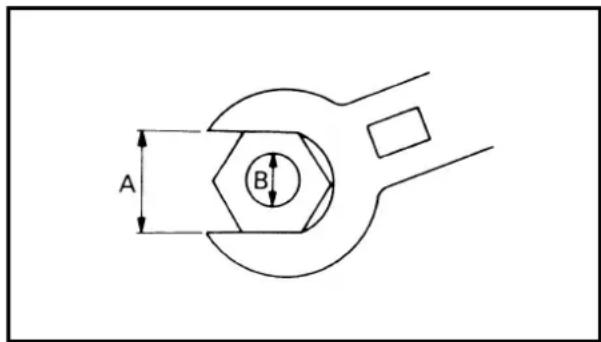

Um bei der Identifikation der Teile zu helfen und die Arbeitsschritte zu verdeutlichen, sind Explosionsdiagramme am Beginn jedes Ausbau- und Demontageabschnittes dargestellt.

1. Für die Ausbau- und Demonta- gearbeiten ist meistens ein übersichtliches Explosionsdiagramm ① dargestellt.

2. Die Nummern ② in dem Explosionsdiagramm sind in der Reihenfolge der Arbeiten aufgeführt. Eine in einen Kreis eingeschriebene Nummer bezeichnet einen Demontageschritt.

3. Eine Erläuterung der Arbeiten und Hinweise ist durch ablesefreundliche Symbolmarkierungen ③ gegeben. Die Bedeutungen der Symbolmarkierungen sind auf der nächsten Seite aufgeführt.

4. Eine Arbeitsanweisungstabelle ④ begleitet das Explosionsdiagramm und gibt die Arbeitsreihenfolge, Bezeichnung der Teile, Hinweise zu den Arbeiten usw. an.

5. Der Umfang des Ausbaus ⑤ ist in der Arbeitsanweisungstabelle aufgeführt, um nicht erforderliche Ausbauarbeiten zu vermeiden.

6. Für Arbeiten, für die weitere Informationen benötigt werden, sind schrittweise Ergänzungen ⑥ zusätzlich zu dem Explosionsdiagramm und der Arbeitsanweisungstabelle aufgeführt.

STRUTTURA DEL MANUALE

Die unter ① bis ⑦ abgebildeten Symbole weisen auf die Themen der einzelnen Kapitel hin.

① Allgemeine Angaben
② Technische Daten
③ Regelmässige Inspektionen und Ein- stellarbeiten
④ Motor
⑤ Fahrwerk
⑥ Elektrische Anlage
⑦ Abstimmung

Die Symbole ⑧ bis ⑭ weisen auf wichtige Angaben im Text hin.

⑧ Wartung mit montiertem Motor möglich
⑨ Spezialwerkzeug
⑩ Art und Menge einzufüllender Flüssigkeiten
⑪ Schmiermittel
⑫ Anzugsmoment
⑬ Verschleißgrenzen, Toleranzen
⑭ Elektrische Sollwerte

Die Symbole 15 bis 18 werden in den Explosionszeichnungen verwendet und weisen auf Schmier- und Klebemittel sowie die entsprechenden Stellen hin.

⑮ Motoröl
⑯ Molybdändisulfidöl
⑰ Leichtes Lithiumfett
⑱ Molybdändisulfidfett

Die Symbole ⑲ und ⑳ werden ebenfalls in den Explosionszeichnungen verwendet.

⑲ Klebemittel (LOCTITE)
⑳ Neues Bauteil verwenden

REGELMÄSSIGE

INSPEKTION UND

EINSTELLARBEITEN

MOTOR

FAHRWERK

FAHRWERK

ELEKTRISCHEANLAGE

ELEKTRISCHE ANLAGE

ABSTIMMUNG

INDICE

KAPITEL 1 ALLGEMEINE ANGABEN

FAHRZEUGBESCHREIBUNG ...1-1

FAHRZEUG-

IDENTIFIZIERUNG ......1-2

WICHTIGE

INFORMATIONEN 1-3

ANSCHLÜSSE PRÜFEN .....1-6

SPEZIALWERKZEUGE ......1-7

ARMATUREN UND DEREN

FUNKTION 1-10

KRAFTSTOFF 1-14

ANLASSEN UND

EINFAHREN 1-15

ANZUGSMOMENTE

KONTROLLIEREN 1-19

REINIGUNG UND

STILLEGUNG 1-20

KAPITEL 2

TECHNISCHE DATEN

ALLGEMEINE TECHNISCHE

DATEN 2-1

WARTUNGSDATEN 2-4

ALLGEMEINE

ANZUGSMOMENTE ......2-18

EINHEITEN 2-18

KABELFÜHRUNG ......2-19

KAPITEL 3

REGELMÄSSIGE INSPEKTION UND EINSTELLARBEITEN

WARTUNGSINTERVALLE UND

SCHMIERDIENST ......3-1

WARTUNGS- UND

EINSTELLARBEITEN VOR

FAHRTBEGINN 3-4

MOTOR 3-5

FAHRWERK 3-26

ELEKTRISCHE ANLAGE .....3-47

INDICE

ARBRE DE KICK ET ARBRE

DE SELECTEUR 4-72

VOLANT MAGNETIQUE

CDI 4-79

DEPOSE DU MOTEUR ...... 4-83

CARTER ET VILEBREQUIN .... 4-88

BOITE A VITESSES,

TAMBOUR ET FOURCHETTES

DE SELECTION 4-97

KAPITEL 4 MOTOR

SITZBANK,

KRAFTSTOFFTANK UND

SEITENABDECKUNGEN .....4-1

KRÜMMER UND

SCHALLDÄMPFER 4-2

KÜHLER 4-4

VERGASER 4-7

NOCKENWELLE 4-21

ZYLINDERKOPF 4-30

VENTILE UND

VENTILFEDERN 4-34

ZYLINDER UND KOLBEN .....4-43

KUPPLUNG 4-50

ÖLFILTEREINSATZ,

WASSERPUMPE UND

RECHTE KURBELWELLENAB-

DECKUNG 4-57

AUSGLEICHSWELLE 4-64

ÖLPUMPE 4-67

KICKSTARTER UND

KICKSTARTERWELLE ......4-72

CDI-SCHWUNGRADMAGNETZÜN-

DER 4-79

MOTOR DEMONTIEREN .....4-83

KURBELGEHÄUSE UND

KURBELWELLE 4-88

GETRIEBE, SCHALTWALZE

UND SCHALTGABELN .....4-97

CAPITOLO 4 MOTORE

SELLA, SERBATOIO CARBURANTE E CARENATURA

LATERALE 4-1

TUBO DI SCARICO E

SILENZIATORE 4-2

RADIATORE 4-4

CARBURATORE 4-7

ALBERI A CAMME 4-21

FREIN AVANT ET FREIN

ARRIERE 5-11

FOURCHE AVANT 5-28

GUIDON 5-41

DIRECTION 5-47

BRAS OSCILLANT 5-53

AMORTISSEUR ARRIERE ..... 5-60

KAPITEL 5 FAHRWERK

VORDER- UND HINTERRAD ....5-1

VORDER- UND

HINTERRADBREMSE ....5-11

TELESKOPGABEL 5-28

LENKER 5-41

LKKOPF 5-47

SCHWINGE 5-53

FEDERBEIN 5-60

CAPITOLO 5 PARTE CICLISTICA

RUOTA ANTERIORE E RUOTA

POSTERIORE 5-1

FRENO ANTERIORE E

POSTERIORE 5-11

FORCELLA ANTERIORE .....5-28

MANUBRIO 5-41

STERZO 5-47

FORCELLONE

OSCILLANTE 5-53

AMMORTIZZATORE

POSTERIORE 5-60

CHAPTER 6

ELECTRICAL

ELECTRICAL COMPONENTS

AND WIRING DIAGRAM 6-1

MAP-CONTROLLED CDI UNIT 6-2

IGNITION SYSTEM 6-3

THROTTLE POSITION SENSOR

SYSTEM 6-7

LIGHTING SYSTEM 6-12

CHAPTER 7

TUNING

ENGINE 7-1

CHASSIS 7-12

CHAPITRE 6

PARTIE

ELECTRIQUE

COMPOSANTS ELECTRIQUES

ET SCHEMA DE CABLAGE ..... 6-1

BLOC CDI CONTROLE PAR

MICROPROCESSEUR 6-2

SYSTEME D'ALLUMAGE .....6-3

CIRCUIT DU CAPTEUR

DE PAPILLON DES GAZ ...... 6-7

SYSTEME D'ECLAIRAGE .....6-12

KAPITEL 6

ELEKTRISCHE

ANLAGE

ELEKTRISCHE BAUTEILE UND

SCHALTPLAN 6-1

KENNFELDGESTEUERTES

CDI-ZÜNDSYSTEM 6-2

ZÜNDANLAGE 6-3

DROSSELKLAPPEN-

POSITIONSSENSOR 6-7

LICHTANLAGE 6-12

CAPITOLO 6

IMPIANTO

ELETTRICO

COMPONENTI ELETTRICI E

SCHEMA DI CABLAGGIO ......6-1

UNITÀ CDI CONTROLLATA DA

MAPPA 6-2

IMPIANTO DI ACCENSIONE .....6-3

SISTEMA SENSORE DELLA

FAHRZEUGBESCHREI- BUNG

① Kupplungshebel
② Dekompressionshebel
③ Tageskilometerzähler
④ Lichtschalter
⑤ Handbremshebel
⑥ Gasdrehgriff
⑦ Kühlerverschlußdeckel
⑧ Kraftstoffankverschluß
⑨ Oltankdeckel
⑩ Motorstoppschalter
⑪ Rücklicht
⑫ Kickstarterhebel
⑬ Kraftstofftank
⑭ Scheinwerfer
⑮ Kühler
⑯ Kühlmittel-Ablaßschraube
⑰ Fußbremshebel
⑱ Auslaufschutzventil
⑲ Kraftstoffhahn
⑳ Kaltstarterknopf
②1 Heißstarterknopf (rot)
② Antriebskette
② Luftfilter
⑳ Schalthebel
⑲ Teleskopgabel

HINWEIS:

• Leichte Modell-Abweichungen möglich.
• Änderungen an Design und technischen Daten jederzeit vorbehalten.

FAHRZEUG-IDENTIFIZIERUNG

Diese Identifizierungsnummern werden in folgenden Fällen benötigt:

1. bei der Bestellung von Ersatzteilen
2. bei einer Diebstahlmeldung

FAHRZEUG-IDENTIFIZIERUNGS-NUMMER

Die Fahrzeug-Identifizierungsnummer ① ist auf der rechten Seite des Lenkkopfes eingeschlagen.

MOTOR-IDENTIFIZIERUNGSNUMMER

Die Motor-Identifizierungsnummer ① ist oben auf der rechten Kurbelgehäuseseite eingeschlagen.

NUMERO DI SERIE DEL MOTORE

Das Modellcode-Klebeschild ① ist an abgebildeter Stelle auf dem Rahmen angebracht. Die Codenummer und das Info-Kürzel werden zur Ersatzteil-Bestellung benötigt.

ETICHETTA MODELLO

VORBEREITUNG FÜR AUSBAU UND ZERLEGUNG

1. Vor dem Ausbau oder Zerlegen der Bauteile sämtlichen Schmutz, Schlamm, Staub sowie andere Fremdkörper entfernen.
   Wenn das Motorrad mit einem Hochdruckwascher gereinigt wird, sind folgende Teile sorgfältig abzudecken.
   •Schalldämpferende
   •Luftfilter-Einlaßöffnung
   •Wasserpumpengehäuse- loch unten
   •Vergaser-Beschleuniger-pumpe

1. Nur Original-Ersatzteile von Yamaha verwenden. Nur von Yamaha empfohlene Schmierstoffe verwenden. Fremdfabrikate erfüllen häufig nicht die gestellten Qualitätsanforderungen.

PEZZI PER TUTTE LE SOSTITU- ZIONI

DICHTUNGEN, DICHTRINGE UND O-RINGE

1. Beim Überholen des Motors sind sämtliche Dichtungen, Dichtringe und O-Ringe zu erneuern. Alle Dichtflächen, Dichtlippen und O-Ringe vor dem Zusammenbau säubern.
2. Beim Zusammenbau alle beweglichen Teile und Lager ölen, alle Dichtlippen einfetten.

SICHERUNGSSCHEIBEN/ -BLE-CHE UND SPLINTE

1. Sicherungsscheiben und -bleche ① sowie Splinte müssen nach dem Ausbau erneuert werden. Sicherungslaschen werden nach dem vorschriftsmäßigen Festziehen der Schraubverbindung gegen die Schlüsselfläche der Schraube oder Mutter hochgebogen.

LAGER UND DICHTRINGE

1. Lager ① und Dichtringe ② so einbauen, daß die Herstellerbeschriftung oder Teilenummer sichtbar bleibt. Beim Einbau von Dichtringen die Dichtlippen dünn mit leichtem Lithiumfett bestreichen. Lager beim Einbau ggf. großzügig ölen.

ACHTUNG:

Lager nie mit Druckluft trockenblasen, da hierdurch die Lagerflächen beschädigt werden.

GUARNIZIONI, PARAOLIO E O-RING

1. Sicherungsringe vor dem Wiedereinbau sorgfältig überprüfen und bei Beschädigung oder Verformung erneuern. Kolbenbolzensicherungen müssen nach jedem Ausbau erneuert werden. Beim Einbau eines Sicherungsringes ① stets darauf achten, daß die scharfkantige Seite ② den Ring gegen die Druckrichtung ③ abstützt.

④ Welle

ANELLI ELASTICI DI ARRESTO

Die Steckverbinder auf Oxidation, Rost, Feuchtigkeit usw. prüfen

1. Lösen:

•Steckverbinder

1. Die einzelnen Anschlußklemmen mit Druckluft trockenblasen.

2. Den Steckverbinder mehr- mals aufstekken und wieder abziehen.

3. Die einzelnen Steckverbinder-kabel auf Festsitz prüfen.

4. Wenn sich eine Anschlußklemme löst, die Blechlasche ① hochbiegen und die Klemme wieder einsetzen.

5. Anschließen:

•Steckverbinder

HINWEIS:

Die Steckverbinder müssen einrasten.

1. Den Steckverbinder mit einem Taschen-Multimeter auf Durchgang prüfen.

HINWEIS:

- Ist der Durchgang nicht widerstandsfrei, die Anschlußklemmen reinigen.

- Bei der Überprüfung von Kabelbäumen stets die Schritte 1 bis 7 durchführen.

- Zur schnellen Abhilfe kann ein handelsübliches Kontaktspray verwendet werden.

•Die Steckverbinder wie abgebildet mit dem Meßgerät prüfen.

CONTROLLO DEI COL- LEGAMENTI

Die folgenden Spezialwerkzeuge sind für korrekte und vollständige Einstell- und Montagearbeiten unerläßlich. Durch die Verwendung dieser Werkzeuge können Beschädigungen vermieden werden, die beim Gebrauch ungeeigneter Hilfsmittel oder improvisierter Techniken entstehen können. Bei der Bestellung von Spezialwerkzeug sollten die im folgenden aufgeführten Bezeichnungen und Teilenummern angegeben werden.

HINWEIS:

• Nur USA und CDN: Teilenummern, die mit "YM-", "YU-" oder "ACC-" beginnen
• Nicht USA und CDN: Teilenummern, die mit "90890-" beginnen

Teilenummer Werkzeug/Anwendung Abbildung
YU-1135-A, 90890-01135 Kurbelgehäuse-TrennwerkzeugDieses Werkzeug dient zum Ausbau der Kurbelwelle aus beiden Gehäusehälften.		YU-1135-A 90890-01135
YU-1235, 90890-01235 RotorhalterZum Lösen und Befestigen des Schwungrad-Magnetzünder-Rotors		YU-1235 90890-01235
YU-3097, 90890-01252 YU-1256	Meßuhr und StänderStänderDiese Werkzeuge dienen zum Prüfen der einzelnen Teile auf Unrundheit oder Verbiegung.	YU-3097 YU-1256	90890-01252
YU-90050, 90890-01274 YU-90050, 90890-01275 YU-91044, 90890-04081 YM-1277, 90890-01277	Kurbelwellen-EinbauwerkzeugKurbelwellen-InstallationstopfKurbelwellen-InstallationsschraubeDistanzhülse (Kurbelwellen-Installationswerkzeug)Adapter (M10)Zum Einbau der Kurbelwelle.	YU-90050 YM-1277 YU-	90890-01274 90890-01275 90890-90890-
YU-1304, 90890-01304 Kolbenbolzen-AbziehersatzZum Ausbau des Kolbenbolzens.		YU-1304 90890-01304
YU-24460-01, 90890-01325 YU-33984, 90890-01352	Kühlerverschlußdeckel-PrüfgerätKühlerdeckeltester-AdapterZur Prüfung des Kühlsystems.	YU-24460-01 YU-33984	90890-01325 90890-01352
YU-33270-B, 90890-01362 Polrad-AbzieherZum Ausbau des Schwungradmagnetzünder-Rotors		YM-33270-B 90890-01362
YU-33975, 90890-01403 HakenschlüsselZum Lösen und Festziehen der Lenkkopf-Ringmutter.		YU-33975 90890-01403
YM-1423, 90890-01423 Dämpferrohr-HalterZum Lösen und Festziehen der Befestigungsschraube des Teleskopgabel-Dämpferrohrs.		YM-1423 90890-01423
YM-01442, 90890-01442 Gabeldichtring-TreiberZum Einbau der Gabeldichtringe.		YM-01442 90890-01442
YU-3112-C, 90890-03112 Taschen-MultimeterZur Prüfung und Messung der elektrischen Systeme.		YU-3112-C 90890-03112
YU-8036-B90890-03113	InduktivdrehzahlmesserMotor-DrehzahlmesserZur Ermittlung der Motordrehzahl.	YU-8036-B 90890-03113
YM-33277-A, 90890-03141 StroboskoplampeZur Kontrolle des Zündzeitpunktes.		YM-33277-A 90890-03141
YM-4019, 90890-04019 VentilfederspannerZum Aus- und Einbau der Ventile.		YM-4019 90890-04019
YM-91042, 90890-04086 Universal-KupplungshalterZur Fixierung der Kupplung beim Aus- und Einbau der Kupplungsnabenmutter.		YM-91042 90890-04086
YM-4111, 90890-04111YM-4116, 90890-04116	Ventilführungs-AustreiberEinlaß 4,0 mmAuslaß 4,5 mmZum Ausbau der Ventilführungen.	YM-4111YM-4116	90890-0411190890-04116
YM-4112, 90890-04112YM-4117, 90890-04117	Ventilführungs-EinbauhülseEinlaß 4,0 mmAuslaß 4,5 mmZum genauen Einbau der Ventilführungen.	YM-4112YM-4	90890-0411290890-
YM-4113, 90890-04113YM-4118, 90890-04118	Ventilführungs-ReibahleEinlaß 4,0 mmAuslaß 4,5 mmZum Aufreiben der neuen Ventilführungen.	YM-4113	90890-04113
YM-3448790890-06754	ZündfunkenstreckentesterZündprüferZur Überprüfung der Zündanlage.	YM-34487 90890-06754
ACC-QUICK-GS-KT90890-85505	Quick gasket®YAMAHA-Dichtmasse Nr. 1215Zum Abdichten der Kurbelgehäuse-Paßflächen.	ACC-QUICK-GS-KT 90890-85505

UTENSILI SPECIALI

Der Motorstoppschalter ① befindet sich auf der linken Seite des Lenkers.

Den Motorstoppschalter gedrückt halten, bis der Motor abstirbt.

FUNZIONI DI COMANDO

INTERRUTTORE DI ARRESTO DEL MOTORE

Der Kupplungshebel ① befindet sich auf der linken Seite des Lenkers und dient zum Ein- und Auskuppeln. Zum Ausrücken der Kupplung den Kupplungshebel zum Lenkgriff ziehen; zum Einrücken der Kupplung den Kupplungshebel wieder freigeben. Zum Auskuppeln den Kupplungshebel zügig ziehen, beim Einkuppeln gefühlvoll loslassen, um ein weiches Einrücken der Kupplung zu gewährleisten.

LEVA DELLA FRIZIONE

Erst das Getriebe erlaubt die Nutzung der Motorleistung in verschiedenen Geschwindigkeitsbereichen, so daß Anfahren, Bergauffahren und schnelles Beschleunigen möglich sind. Die Gänge dieses 5-Gang-Getriebes werden über den Fuß-schalthebel ① linksseitig des Motors bei ausgerückter Kupplung geschaltet.

PEDALE DEL CAMBIO

Zum Anlassen des Motors den Kickstarterhebel ① ausschwenken und langsam niedertreten, bis deutlicher Widerstand spürbar wird; dann den Kickstarterhebel schwungvoll durchtreten. Dieses Modell ist mit einem Primärkickstarter ausgerüstet, d. h. der Motor kann auch bei eingelegtem Gang angelassen werden – vorausgesetzt, daß die Kupplung ausgerückt ist. Normalerweise sollte jedoch in den Leerlauf geschaltet werden, bevor der Motor gestartet wird.

Den Dekompressionshebel unter keinen Umständen bei laufendem Motor betätigen. Dies kann den Motor stark beschädigen.

Wenn der Dekompressionshebel ① (auf der linken Seite des Lenkers) betätigt wird, öffnet sich das Auslaßventil, was den Verdichtungsdruck reduziert. Dadurch läßt sich für das Kickstarten der Kolben leichter über den Verdichtungstakt hinaus bewegen.

LEVA DI DECOMPRESSIONE

ATTENZIONE:

Der Gasdrehgriff ① befindet sich auf der rechten Seite des Lenkers. Zum Erhöhen der Motordrehzahl (Beschleunigung) den Gasdrehgriff in Gegenfahrtrichtung drehen, zum Reduzieren der Motordrehzahl den Gasdrehgriff in Fahrtrichtung drehen.

MANOPOLA DELL'ACCELERATORE

Der Handbremshebel ① zur Betätigung der Vorderradbremse befindet sich auf der rechten Seite des Lenkers.

LEVA DEL FRENO ANTERIORE

Der Fußbremshebel ① zur Betätigung der Hinterradbremse befindet sich auf der rechten Fahrzeugseite.

PEDALE DEL FRENO POSTE- RIORE

Der Kraftstoffhahn regelt die Kraftstoffzufuhr vom Tank zum Vergaser und filtert gleichzeitig den Kraftstoff. Der Kraftstoffhahn hat drei Stellungen:

OFF: Der Kraftstoffhahn geschlossen und die Kraftstoffzufuhr unterbrochen. Den Kraftstoffhahn nach Abstellen des Motors auf "OFF" stellen.
ON: Diese Stellung ist für den Normalbetrieb: der laufende Motor wird mit Kraftstoff versorgt. Den Kraftstoffhahn vor Fahrtantritt auf "ON" stellen.
RES: Zeigt Reserve an. Falls beim Fahren der Tank leer wird, den Kraftstoffhahn auf diese Position stellen. DANACH BEI NÄCHSTER GELEGENHEIT AUFTANKEN. NACH DEM AUFTANKEN NICHT VERGESSEN, DEN KRAFT-STOFFHAHN WIEDER AUF "ON" ZU STELLEN.

KALTSTARTERKNOPF

Ein kalter Motor benötigt zum Starten ein fetteres Luft-Kraftstoff-Gemisch. Eine spezielle Startvorrichtung, die über den Kaltstarterknopf ① aktiviert wird, liefert dieses Gemisch. Den Kaltstarterknopf zum Starten herausziehen und nachdem der Motor warmgelaufen ist wieder hineindrücken.

HEISSTARTERKNOPF

Der Heißstarterknopf (rot) ① dient zum Starten mit heißem Motor.

Den Heißstarterknopf verwenden, wenn der Motor kurz nach dem Ausschalten erneut gestartet wird (der Motor ist noch warm). Bei Herausziehen des Heißstarterknopfs wird das Gemisch durch vorübergehende Beimischung von Sekundärluft verdünnt, wodurch der Motor leichter anstartet.

ACHTUNG:

Nach dem Anlassen des Motors den Heißstarterknopf wieder hinein drücken.

RUBINETTO DEL CARBURANTE

Das Auslaufschutzventil ① ist in den Kraft–stofftank-Belüftungsschlauch eingebaut und verhindert ein Ausfließen von Kraftstoff.

ACHTUNG:

Beim Einbau darauf achten, daß der Pfeil nach unten zum Kraftstofftank weist.

LICHTSCHALTER

Der Lichtschalter ① befindet sich am Lenker.

GIUNTO A VALVOLA

Den Gummilappen ① am Rahmen im Bereich des Kraftstofftank-Hinterteils montieren, um bei Regenfahrten den Vergaser vor eindringendes Wasser zu schützen.

HINWEIS:

Bei trockenen Fahrten hilft der Gummilappen, Staub und Schmutz vom Vergaser fernzuhalten.

FLAP

Ausschließlich den empfohlenen Kraftstoff verwenden. Für Rennen frischen Kraftstoff verwenden.

Empfohlener Kraftstoff Nicht ZA

Bleifreies Super-

benzin mit einer

Oktanzahl von

mind. 95

Nur ZA

Superbenzin

ACHTUNG:

Nur bleifreies Benzin verwenden. Bei Verwendung von verbleitem Benzin werden schwere Schäden an internen Motorbauteilen wie Ventilen, Kolbenringen, Auspuffsystemen usw. verursacht.

HINWEIS:

Tritt bei hoher Last (Vollgas) Motorklingeln bzw. -klopfen auf, Markenkraftstoff eines renommierten Anbieters oder Benzin mit höherer Oktanzahl verwenden.

CARBURANTE

MISE EN MARCHE ET RODAGE

AVERTISSEMENT

Den Motor keinesfalls in geschlossenen Räumen anlassen und betreiben. Abgase sind äußerst giftig und führen in kurzer Zeit zu Bewußtlosigkeit und Tod. Daher den Motor nur an gut belüftetem Ort laufen lassen.

ACHTUNG:

•Da dieser Vergaser mit einer Beschleunigerpumpe ausgestattet ist, sollte der Gasdrehgriff beim Anlassen nicht betätigt werden, um ein Verrölen der Zündkerze zu vermeiden.
- Es besteht beim Kickstarten eines Viertakters mit geöffnetem Gasdrehgriff Rückschlaggefahr. Außerdem ist bei offener Drosselklappe das Startgemisch zu mager.
- Den Dekompressionshebel unter keinen Umständen bei laufendem Motor betätigen. Dies kann den Motor stark beschädigen.
•Vor dem Anfahren unbedingt die "ROUTINEKONTROLLE VOR FAHRTBEGINN" ausführen.

KALTEN MOTOR ANLASSEN

1. Den Kühflüssigkeitstsand kontrollieren.
2. Den Kraftstoffhahn auf "ON" stellen.
3. Das Getriebe in die Leerlaufstellung schalten.
4. Den (kaltstarterknopf bis zum Anschlag herausziehen).
5. Den Kickstarterhebel ohne Betätigung des Dekompressionshebels langsam bis zum Auffinden des Verdichtungstaktes heruntertreten. (Den Verdichtungstakt erkennt man am deutlich spürbaren Widerstand über den gesamten Hub des Kickstarterhebels. Im Auslaßtakt ist lediglich am Anfang des Kistarterhebelhubs ein Widerstand spürbar; in diesem Fall muß der Kickstarterhebel mehrmals durchgetreten werden.)

AVVIO E RODAGGIO

AVVERTENZA

1. Den Dekompressionshebel anziehen und den Kickstarterhebel um 10–20° heruntertreten.
2. Den Dekompressionshebel los lassen, dann den Kickstarterhebel in Ausgangsstellung zurückstellen und anschließend den Kickstarterhebel kräftig durchtreten.

WARNING

Den Gasdrehgriff beim Kickstarten nicht öffnen, um ein Rückschlagen des Kickstarters zu vermeiden.

1. Den Kaltstarterknopf wieder in die ursprüngliche Stellung zurückschieben und den Motor bei 3.000 bis 5.000 Umdrehungen 1 bis 2 Minuten lang warmlaufen lassen.

HINWEIS:

Da dieser Vergaser mit einer Beschleunigerpumpe ausgestattet ist, sollte der Motor beim Warmlaufen nicht hochgedreht werden, um eine zu starke Anreicherung des Gemischs und ein Absterben des Motors zu vermeiden. Übrigens darf ein Viertakter bedenkenlos bei konstanter Drehzahl warmgelaufen werden.

ACHTUNG:

Den Motor nicht zu lange warm- laufen lassen.

Zum Anlassen des warmen Motors weder den Kaltstarterknopf drücken noch den Gasdrehgriff öffnen, sondern lediglich den Heißstarterknopf (rot) herausziehen und den Kickstarter kräftig durchtreten.

Sobald der Motor anspringt, den Heißstarterknopf wieder einschieben, um den Luftweg zu schließen.

Wiederanstarten nach einem Sturz Den Heißstarterknopf (rot) herausziehen und den Motor starten. Sobald der Motor anspringt, den Heißstarterknopf wieder einschieben, um den Luftweg zu schließen.

Wenn der Motor nicht anspringt Den Heißstarterknopf (rot) ganz herausziehen, den Dekompressionshebel ziehen und dabei gleichzeitig den Kickstarter 10–20 Mal durchtreten, um den Zylinder zu entleeren.

Anschließend den Motor wie oben unter "Wiederanstarten nach einem Sturz" anlassen.

		Gas-dreh-griff öffnen*	Kaltstar-terknopf	Heiß-starter-knopf (rot)
Kalten Motor anlassen	Lufttemperatur unter 5 °C	3–4 × Ja nein
	Lufttemperatur über 5 °C	Nein Ja nein
	Lufttemperatur zwischen 5 und 25 °C	Nein Ja/nein nein
	Lufttemperatur über 25 °C	Nein nein nein
Motor nach langer Zeit anlassen		Nein Ja nein
Warmen Motor anlassen		Nein nein Ja
Motor nach einem Sturz anlassen		Nein nein Ja

* Den Gasdrehgriff vor dem Kickstarten betätigen

ACHTUNG:

Der Motor darf während der Einfahrzeit nicht zu stark beansprucht werden. Darum sollten die nachfolgenden Anweisungen sorgfältig gelesen und genau beachtet werden.

1. Vor dem Anlassen des Motors volltanken.
2. Die "ROUTINEKONTROLLE VOR FAHRTBEGINN" ausführen.
3. Den Motor anlassen und warmlaufen lassen. Dabei die Leerlaufdrehzahl überwachen und die Funktion der Bedienungselemente sowie des Motorstoppschalters prüfen. Innerhalb der nächsten fünf Minuten den Motor wieder anlassen und die folgenden Schritte ausführen.
4. Die Maschine fünf bis acht Minuten lang bei mäßiger Gas-drehgrifföffnung in den unteren Gängen fahren.
5. Den Motorbetrieb etwa eine Stunde lang bei 1/4 bis 1/2 geöffnetem Gasdrehgriff (niedrige bis mittlere Geschwindigkeit) überprüfen.
6. Den Motor erneut anlassen und den Motorbetrieb im gesamten Betriebsbereich überprüfen. Den Motor abschalten und noch einmal anlassen und die Maschine 10 bis 15 Minuten betreiben. Danach ist die Maschine für Rennen einsatzbereit.

ACHTUNG:

- Nach dem Einfahren und vor jedem Rennen die Schraubverbindungen gemäß der Tabelle "ANZUGSMOMENTE KONTROLLIEREN" auf festen Sitz prüfen und vorschriftsmäßig anziehen.

- Nach der Erneuerung eines der folgenden Teile muß die Maschine erneut eingefahren werden.

ZYLINDER UND KURBEL- WELLE:

Etwa eine Stunde Einfahrzeit KOLBEN, KOLBENRINGE, VENTILE, NOKKENWELLEN UND - RÄDER:

Etwa 30 Minuten Einfahrzeit bei oder unter Halbgas (Sorgfältig den Motorbetriebüberprüfen.)

PROCEDURE DI RODAGGIO

HINWEIS: Die Anzugsmomente werden im Abschnitt "WARTUNGSDATEN" im KAPITEL 2 aufgeführt.

PUNTI PER IL CONTROLLO DEL SERRAGGIO

REINIGUNG UND STILLE- GUNG

REINIGUNG

Eine regelmäßige, gründliche Wäsche sorgt nicht nur für gutes Aussehen, sondern verbessert auch das allgemeine Betriebsverhalten, reduziert Verschleiß und bewirkt somit eine längere Lebensdauer und besseren Werterhalt.

1. Vor der Wäsche eine Plastiktüte über die Schalldämpferöffnung stülpen und mit einem Gummiband sichern, damit kein Wasser eindringen kann.
2. Bei stark veröltem Motor mit einem Pinsel Kaltreiniger auftragen. Jedoch keinen Kaltreiniger auf Antriebskette, Kettenräder und Radachsen bringen.
3. Schmutz und Kaltreiniger mit einem Wasserschlauch gründlich abspülen. Dabei den Wasserdruck möglichst gering halten.

ACHTUNG:

Durch zu hohen Wasserdruck können Wasser und Verunreinigungen in Radlager, Teleskopgabel, Schwingenlager, Bremsen, Getriebedichtungen und elektrische Komponenten eindringen. Viele teure Reparaturen sind die Folge falscher Anwendung von Hochdruckreinigern (Dampfstrahler), wie sie z. B. bei Münzwaschanlagen zu finden sind.

1. Nach dem Abspülen des groben Schmutzes alle Oberflächen mit warmem Wasser und einem milden Reinigungsmittel abwaschen. Schwer zugängliche Stellen lassen sich am besten mit einer alten Zahnbürste oder einer Flaschenbürste reinigen.
2. Unmittelbar danach das Fahrzeug mit sauberem Wasser abspülen und mit einem Waschleder, sauberen Tuch oder weichen, saugfähigen Lappen abtrocknen.
3. Die Kette trocknen und sofort schmieren, um Korrosion zu verhindern.
4. Die Sitzbank mit einem Reiniger für Vinylpolster abwischen, damit der Bezug geschmeidig und glänzend bleibt.
5. Lack- und Chromflächen können mit Autowachs poliert werden. Kombinierte Reiniger und Polituren sind zu vermeiden, da sie oft Scheuermittel enthalten, die den Lack auf Tank und Verkleidungsteilen beschädigen würden.
6. Nach der Wäsche den Motor anlassen und warmlaufen lassen.

PULIZIA ED IMMAGAZ- ZINAGGIO

PULIZIA

Vor einer mehr als zweimonatigen Stillegung sollten einige Schutzvorkehrungen getroffen werden, um Schäden zu verhindern. Das Fahrzeug zuerst gründlich reinigen und dann folgendermaßen zur Stillegung vorbereiten:

1. Kraftstofftank, Kraftstoffleitungen und Vergaser-Schwimmerkammer entleeren.
2. Die Zündkerze herausschrauben, ungefähr einen Teelöffel Motoröl in die Kerzenbohrung geben und die Zündkerze wieder hineinschrauben. Bei gedrücktem Motorstoppschalter den Kickstarter mehrmals durchtreten, um das Öl in der Zylinderlaufbuchse zu verteilen.
3. Die Antriebskette lösen, gründlich reinigen und dann schmieren. Die Kette wieder montieren oder in einem am Rahmen befestigten Plastikbeutel aufbewahren.
4. Alle Seilzüge ölen.
5. Das Fahrzeug ganz aufbokken, um beide Räder vom Boden abzuheben.
6. Eine Plastiktüte über die Schalldämpferöffnung stülpen, um Eindringen von Feuchtigkeit zu verhindern.
7. Bei Lagerung in extrem feuchter oder salzhaltiger Luft auf alle Metalloberflächen einen dünnen Ölfilm auftragen. Jedoch niemals Gummiteile oder den Sitzbankbezug einölen.

HINWEIS:

Anfallende Reparaturen vor der Stilllegung ausführen.

IMMAGAZZINAGGIO

ALLGEMEINE TECHNISCHE DATEN

Modellname WR250F
Modellcode 5PH6
AbmessungenGesamtlänge 2.165 mmGesamtbreite 827 mmGesamthöhe 1.303 mmSitzhöhe 998 mmRadstand 1.475 mmBodenfreiheit 382 mm
Fahrzeuggewicht (fahrfertig, vollgetankt) 110,0 kg
MotorBauart flüssigkeitsgekühlter 1-Zyl.-4-Takt-Ottomotor,ZylinderanordnungHubraum 249 cmBohrung × HubVerdichtungsverhältnisStartsystem	2 obenliegende Nockenwellen (DOHC)1-Zylinder, nach vorn geneigt ^3 77,0 × 53,6 mm12,5:1Kickstarter
Schmiersystem	Trockensumpfschmierung
MotorölÖlsorte und -viskositätFüllmengeÖlwechsel ohne Filterwechsel 1,5 LÖlwechsel mit Filterwechsel 1,6 LGesamtmenge 1,7 L	(Nur USA und CDN)Empfohlene Ölsorte (Viskosität)A Über 5 °C:Yamalube 4 (20W-40) oder MotorölSAE 20W-40, Klasse SH(ohne reibungsmindernde Additive)B Unter 15 °C:Yamalube 4 (10W-30) oder MotorölSAE 10W-30, Klasse SH(ohne reibungsmindernde Additive)und/oder:Yamalube 4-R (15W-50)(ohne reibungsmindernde Additive)(Nicht USA und CDN)Nach API: SE, SF, SG oder SHNach ACEA (CCMC): G4 oder G5(Zweirad-Motoröl)
Kühlsystem-Fassungsvermögen(Gesamtmenge)	1,3 L
Luftfilter Naßfilter-Einsatz
KraftstoffSorte Bleifreies Superbenzin mit einer Oktanzahl von mind. 95Tankinhalt 8,0 LReserve 1,4 L
VergaserModellHersteller	FCR-MX37KEIHIN
ZündkerzeModell/Hersteller CR8E/NGKElektrodenabstand 0,7–0,8 mm	U24ESR-N/DENSO
Kupplungsbauart Mehrscheiben-Ölbadkupplung
KraftübertragungPrimärantrieb ZahnradPrimärübersetzung 57/17 (3,353)SekundärantriebSekundärübersetzungGetriebeSchaltungUntersetzungsverhältnis: 1. Gang2. Gang3. Gang4. Gang5. Gang	Kettenantrieb52/13 (4,000)klauengeschaltetes 5-Gang-GetriebeFußschalthebel (links)31/13 (2,385)28/16 (1,750)28/21 (1,333)25/24 (1,042)22/27 (0,815)
FahrwerkRahmenbauartLenkkopfwinkelNachlauf	Scheifenrohhrahmen mit geteiltem Unterzug27,1°117,4 mm
ReifenBauart SchlauchreifenDimension vorn 90/90-21 54Rhinten 130/90-18 69RReifenluftdruck (vorn und hinten) 100 kPa (1,0 bar)
Bremsanlagevorn Bauart EinscheibenbremseBetätigung Handbremshebel (rechts)hinten Bauart EinscheibenbremseBetätigung	Fußbremshebel (rechts)
Radaufhängungvorn Teleskopgabelhinten Monocross-Schwinge
Federelementevorn hydraulisch gedämpfte Teleskopgabel mit Spiralfederhinten Federbein mit gasdruckunterstütztem Stoß-dämpfer und Spiralfeder
Federwegvorn 300 mmhinten 315 mm
Elektrische AnlageZündsystem CDI-Schwungradmagnetzünder
Scheinwerfertyp Quarzbirne (Halogen)
Stärke und Zahl der BirnenScheinwerferRücklicht	12 V 60/55 W × 112 V 21/5 W × 1

WARTUNGSDATEN

MOTOR

Bezeichnung Spezifikation Grenzwert
ZylinderkopfMax. Verzug ---- 0,05 mm
ZylinderBohrungsdurchmesser 77,00–77,01 mm ----Max. Ovalität ---- 0,05 mm
NockenwelleAntrieb Steuerkette (links) ----Nockenwellenlager-Durchmesser 22,000–22,021 mm ----Nockenwellen-AußendurchmesserLagerspielNockenabmessungenEinlaß "A" "B"A"B"A"B"Max. Nockenwellenschlag		30,296–30,346 mm22,45–22,55 mm30,399–30,499 mm22,45–22,55 mm---- 0,03 mm	----30,196 mm22,35 mm30,299 mm22,35 mm
Bezeichnung		Spezifikation	Grenzwert
SteuerketteTyp/Gliederzahl 92RH2010-114M/114 ----Kettenspannung automatisch ----
Ventile, Ventilsitze, VentilführungenVentilspiel (kalt) Einlaß 0,10–0,15 mm ----Auslaß 0,17–0,22 mm ----Ventilabmessungen
Ventiltellerdurchmesser Ventilkegelbreite Ventilsitzbreite Ventiltellerstärke
Ventiltellerdurchmesser “A” EinlaßAuslaß 24,4–24,6 mm ----		22,9–23,1 mm	----
Ventilkegelbreite “B” Einlaß 2,26 mm ----Auslaß 2,26 mm ----
Ventilsitzbreite “C” EinlaßAuslaß0,9–1,1 mm1,6 mm		0,9–1,1 mm	1,6 mm
Ventiltellerstärke “D” EinlaßAuslaß 0,7 mm ----		0,9–1,1 mm	1,6 mm
Ventilschaftdurchmesser EinlaßAuslaß 4,460–4,475 mm3,945 mm		0,8 mm	----
Ventilführungsdurchmesser EinlaßAuslaß 4,500–4,512 mm4,430 mm		3,975–3,990 mm	4,050 mm
Ventilschaftspiel EinlaßAuslaß0,010–0,037 mm4,550 mm		4,000–4,012 mm	0,08 mm
		0,025–0,052 mm	0,10 mm
Max. Ventilschaftschlag ---- 0,01 mm
Ventilsitzbreite	Einlaß	0,9–1,1 mm	1,6 mm
	Auslaß	0,9–1,1 mm	1,6 mm
Ventilfeder
Ungespannte Länge Einlaß 37,81 mm 35,9 mm
Auslaß 37,54 mm 35,7 mm
Einbaulänge(Ventil geschlossen) Einlaß 29,13 mm ----
Federdruck (eingebaut)	Auslaß 29,30 mm ----Einlaß	99–114 N (10,1–11,6 kg)	----
	Auslaß 126–144 N (12,9–14,7 kg) ----
Rechtwinkligkeitsgrenze*	Einlaß	----	2,5°/1,7 mm
	Auslaß	----	2,5°/1,6 mm
Wicklungsrichtung(Draufsicht)	Einlaß Im Uhrzeigersinn	----
	Auslaß Im Uhrzeigersinn	----
Kolben
Kolbenlaufspiel		0,040–0,065 mm	0,1 mm
Kolbendurchmesser “D”		76,955–76,970 mm	----
Meßpunkt “H”		8 mm	----
Kolbenbolzenversatz		0,5 mm/IN-Seite	----
Bezeichnung		Spezifikation Grenzwert
Kolbenbolzenaugen-Durchmesser 16,002–16,013 mm 16,043 mmKolbenbolzen-Durchmesser 15,991–16,000 mm 15,971 mm
Kolbenringe1. Kompressionsring (Topring)Ausführung abgerundet ----Abmessungen (B × T) 0,90Stoßspiel (eingebaut)× 2,75 mm ----Ringnutspiel (eingebaut) 0,030–0,065 mm 0,12 mm2. Kompressionsring:Ausführung Minutenring ----Abmessungen (B × T) 0,80Stoßspiel (eingebaut)× 2,75 mm ----Ringnutspiel 0,020–0,055 mm 0,12 mmÖlabstreifring:Abmessungen (B × T) 1,50Stoßspiel (eingebaut) 0,10–0,40 mm ----		× 2,75 mm ----0,15–0,25 mm0,30–0,45 mm	0,50 mm0,80 mm
		× 2,25 mm ----
KurbelwelleKurbelbreite “A”Kurbelwellenschlag “C” 0,03 mm Pleuel-Axialspiel “D”Kippspiel “F”		55,95–56,00 mm0,15–0,45 mm0,4–1,0 mm	----0,50 mm2,0 mm
DekompressionsvorrichtungAusführungSeilzugspiel		manuell5–9 mm	----
Bezeichnung		Spezifikation	Grenzwert
Kupplung
Reibscheiben Stärke 2,9–3,1 mm 2,7 mmAnzahl 9 ---
Kupplungsscheiben Stärke 1,1–1,3 mm ----
Anzahl 8 ---
Verzug ---- 0,1 mm
Kupplungsfeder ungesp.
Länge 37,0 mm 36,0 mmAnzahl 5 ---
Kupplungsgehäuse Axialspiel 0,10–0,35 mm ----
Radialspiel 0,010–0,044 mmSchraubenspindel/Druckstange ----
Kupplungs-Ausrückmechanismus
Schaltung
Schaltmechanismus		Schaltwalze/Führungsstange ----
Max. Führungsstangenschlag		---- 0,05 mm
Kickstarter
Bauart		Rastenmechanismus	----
Vergaser
Modell/Hersteller		FCR-MX37/KEIHIN
Kennzeichnung		5PH6 60
Hauptdüse (M.J)		Nr. 172
Hauptluftdüse (M.A.J)		Nr. 200
Düsennadel (J.N)		OBELN-4
Konus (C.A)		1,5
Leerlaufdüse (P.J)		Nr. 40
Leerlaufluftdüse (P.A.J)		Nr. 75
Leerlaufauslaß (P.O)		ø0,9
Leerlaufgemisch-Regulierschraube (Beispiel) (P.S)		1
Teillastbohrung (B.P)		ø1,0
Ventilsitzgröße (V.S)		ø3,8
Kaltstartdüse (G.S)		Nr. 72
Leckdüse (Acc.P)		Nr. 90
Schwimmerhöhe (F.H)		8 mm
Laufdrehzahl		1.800–2.100 U/min
Ansaugunterdruck		26,7–32,0 kPa (200–240 mmHg)
SchmiersystemÖlfilter Drahtgeflecht-Einsatz ----Ölpumpe Rotorpumpe ----Radialspiel 0,12 mm oder weniger 0,20 mmAxialspiel 0,09–0,17 mm 0,24 mmGehäuse und Rotorabstand		0,03–0,10 mm	0,17 mm
KühlsystemKühlerabmessungenBreite 117,8 mm ----Höhe 220 mm ----Tiefe 32 mm ----Kühlerverschlußdeckel-ÖffnungsdruckKühlsystem-Fassungsvermögen (Gesamtmenge)WasserpumpeBauart		110 kPa (1,1 bar)0,6 LKreiselpumpe mit einfacher Zulauföffnung	--------

Bauteil Gewinde Anz.			Anzugs-moment
			Nm m·kg
Zündkerze M10S	× 1,0 1	13 1,3
Zündkerzenstecker M6	× 1,0 10	10 1,0
Zylinderkopf-Blindstopfenschraube M12	× 1,0 1	37 3,7
Zylinderkopf (Stiftschraube) M6	× 1,0 2	7 0,7
(Stiftschraube) M8	× 1,25 1	15 1,5
(Schraube)	M9 × 1,25 4	38 3,8
(Mutter)	M6 × 1,0 2	10 1,0
Zylinderkopfdeckel	M6 × 1,0 2	10 1,0
Öldruckprüfschraube	M6 × 1,0 1	10 1,0
Zylinder	M6 × 1,0 1	10 1,0
Ausgleichergewicht	M6 × 1,0 2	10 1,0
Ausgleichswellen-Abtriebsrad	M14 × 1,0 1	50 5,0
Steuerkettenführung (Einlaßseite)	M6 × 1,0 2	10 1,0
Dekompressionsvorrichtungs-Welle	M6 × 1,0 1	7 0,7
Dekompressionszugscheibe	M6 × 1,0 1	10 1,0
Steuerkettenspanner	M6 × 1,0 2	10 1,0
Steuerketten-Spannkappenschraube	M6 × 1,0 1	7 0,7
Flügelrad	M8 × 1,25 1	14 1,4
Kühlwasserschlauchschelle M6	× 1,0 8	2 0,2
Kühlmittel-Ablaßschraube	M6 × 1,0 1	10 1,0
Wasserpumpengehäuse	M6 × 1,0 4	10 1,0
Kühler	M6 × 1,0 6	10 1,0
Kühlerschutz	M6 × 1,0 2	10 1,0
Kühlerleitung	M6 × 1,0 1	10 1,0
Ölpumpendeckel	M4 × 0,7 1	3 0,3
Ölpumpe	M6 × 1,0 3	10 1,0
Ölfiltereinsatz-Ablaufstutzen M6	× 1,0 1	10 1,0
Ölfilterelement-Abdeckung	M6 × 1,0 2	10 1,0
Ölfilter	M6 × 1,0 2	10 1,0
Ölzufuhrleitung 1 (M10)	M10 × 1,25	1 20	2,0
(M8)	M8 × 1,25 2	18 1,8
Ölzufuhrleitung 2	M6 × 1,0 1	10 1,0
Ölschlauch	M6 × 1,0 3	10 1,0
Ölschlauchschelle	—	2	2	0,2
Ölfilter und Rahmen	M18 × 1,5 1	90 9,0
Vergaserverbindung-Klammer	M4 × 0,7 2	3 0,3
Ansaugluftstutzen-Schlauchschelle	M6 × 1,0 1	3 0,3
Gasdrehgriff-Gehäusedeckel	M5 × 0,8 1	4 0,4
Luftfilterverbindung M5	× 0,8 2	5 0,5
Luftfilterverbindung und Luftfiltergehäuse	M5 × 0,8 5	1 0,1
Luftfiltereinsatz	M6 × 1,0 1	2 0,2
Luftfiltergehäuse-Abdeckung	M6 × 1,0 4	4 0,4
Krümmer (Mutter)	M8 × 1,25 1	13 1,3
(Schraube)	M8 × 1,25 1	24 2,4
Krümmerschutz	M6 × 1,0 3	10 1,0

Bauteil	Gewinde	Anz.	Anzugs-moment
			Nm	m·kg
Schalldämpfer M8	× 1,25 2	35 3,5
Schalldämpfer-Schlauchschelle M8	× 1,25 1	20 2,0
Funkenfänger (für USA) M6	× 1,0 3	10 1,0
Schalldämpferendröhre (für USA)	M6 × 1,0 1	10 1,0
Kurbelgehäuse M6	× 1,0 11	12 1,2
Kurbelkasten-Lageranschlag M6	× 1,0 11	10 1,0
Kurbelkasten-Lageranschlag (Kurbelwell) M6	× 1,0 4	10 1,0
Kurbelgehäusedeckel (links) M6	× 1,0 8	10 1,0
Kurbelgehäusedeckel (rechts) M6	× 1,0 8	10 1,0
Kupplungsdeckel M6	× 1,0 7	10 1,0
Kurbelgehäuse-Ölablaufstutzen	M10 × 1,25	1 20	2,0
Antriebsritzel-Abdeckung	M6 × 1,0	2	8	0,8
Kickstarter-Rastenradführung	M6 × 1,0	2	12	1,2
Kickstarterhebel	M8 × 1,25 1	33 3,3
Primärantriebszahnrad	M18 × 1,0	1	75	7,5
Kupplungsfeder	M6 × 1,0	5	8	0,8
Kupplungsnabe	M16 × 1,0 1	60 6,0
Druckhebelwelle	M6 × 1,0 1	10 1,0
Antriebsritzel	M18 × 1,0 1	75 7,5
Öldichtringanschlag der Antriebachse	M6 × 1,0	2	10	1,0
Segment	M8 × 1,25 1	30 3,0
Führungsstange	M6 × 1,0 2	10 1,0
Anschlaghebel	M6 × 1,0 1	10 1,0

HINWEIS:

△: Sicherstellen, daß diese Teile nach dem Einfahren und vor jedem Rennen vorschriftsmäßig festgezogen sind.

FAHRWERKL

Bauteil Spezifikation Grenzwert
LenkungLenkkopflager Kegelrollenlager ----
Federelement vornFederweg 300 mmGabelfeder, ungespannte Länge 460mmStandard-Federrate K = 4,12 N/mm (0,42 kg/mm)UmrüstmöglichkeitenJä3Ölmenge 578 cmFüllhöhe 130 mm(gemessen von der Oberkante des Standrohres, Gabel und Dämpferrohr vollständig eingefedert, ohne Gabelfeder)ÖlsorteStandrohr-Durchmesser 46 mmPosition der oberen Gabelbrücke 8 mm	80–150 mmTeleskopgabelöl “01”
Federelement hintenFederweg 132 mmFeder, ungespannte Länge 260 mmEinbaulänge247 mmStandard-Federrate K = 47,0 N/mm (4,80 kg/mm)UmrüstmöglichkeitenJaGasdruck1.000 kPa (10 bar)
SchwingeMax. SpielAxial	----	1,0 mm
Bauteil	Spezifikation	Grenzwert
RäderBauart: Vorderrad Speichenrad ----Hinterrad Speichenrad ----Felgendimension/-materialVorderrad 21 × 1,60/Aluminium ----Hinterrad 18 × 2,15/Aluminium ----Max. FelgenschlagHöhenschlag ---- 2,0 mmSeitenschlag ---- 2,0 mm
AntriebsketteTyp (Hersteller) DID520VM/DAIDO ----Anzahl der Kettenglieder 113 + Kettenschloß ----Kettendurchhang 40–50 mmLänge von 10 Antriebsketten-gliedern	----150,1 mm
VorderradbremseBremsscheibe: Durchmesser × StärkeBremsbelagstärkeHauptbremszylinder-DurchmesserBremszylinder-DurchmesserBremsflüssigkeit	250 × 3,0 mm4,4 mm11,0 mm27,0 mm × 2DOT 4	250 × 2,5 mm1,0 mm--------
Hinterradbremse:Bremsscheibe: Durchmesser × StärkeMax. BremsscheibenverzugBremsbelagstärkeHauptbremszylinder-DurchmesserBremszylinder-DurchmesserBremsflüssigkeit	245 × 4,0 mm---- 0,15 mm6,4 mm12,7 mm27,0 mm × 1DOT 4	245 × 3,5 mm1,0 mm--------
Hand- und FußbremshebelHandbremshebelpositionFußbremshebelposition(Abstand zur Fußrasten-Oberkante)Kupplungszugspiel (Hebelende)Gaszugspiel am Drehgriff	95 mm5 mm8–13 mm3–5 mm	------------

Bauteil Gewinde Anz.			Anzugsmoment
			Nm m·kg
Oberbügel und Außenröhre	M8 × 1,25	4	23	2,3
Unterbügel und Außenröhre	M8 × 1,25	4	20	2,0
Oberbügel und Lenkschaft M24 × 1,0 1 145 14,5
Lenkerhalter und Oberbügel M8 × 1,25 4 28 2,8
Lenkschaft und Lenkringmutter M28 × 1,0 1 Siehe HINWEIS.
Telegabel und Telegabelkappenschraube M48 × 1,0 2 30 3,0
Telegabel und Basisventil	M30 × 1,0 2	55 5,5
Telegabelkappenschraube und Dämpferstange	M12 × 1,25	2	29	2,9
Telegabelentlüftungsschraube und Telegabelkappen-schraube	M5 × 0,8	2	1	0,1
Telegabel und Telegabelschutz	M6 × 1,0	6	10	1,0
Instrumentenkabelhalter und Telekabelprotektor	M5 × 0,8	2	4	0,4
Telegabel und Bremsschlauchführung	M5 × 0,8	2	4	0,4
Telegabel und Bremsschlauchhalter	M6 × 1,0	2	10	1,0
Telegabel und Bremsschlauchabdeckung (M8)	M8 × 1,25 1	16 1,6
(M6)	M6 × 1,0	1	7	0,7
Gasdrehgriffkappe	M5 × 0,8	2	4	0,4
Frontbrems-Hauptzylinder	M6 × 1,0	2	9	0,9
Bremshebel-Befestigungsschraube	M6 × 1,0	1	6	0,6
Bremshebel-Befestigungsmutter	M6 × 1,0	1	6	0,6
Bremshebel-Positionierungssperrmutter	M6 × 1,0	1	5	0,5
Frontbremsschlauch-Führung	M5 × 0,8	2	4	0,4
Kupplungshebelhalter	M5 × 0,8	2	4	0,4
Kupplungshebel-Befestigungsschraube	M6 × 1,0	1	2	0,2
Dekompressionshebel-Halter	M5 × 0,8	2	4	0,4
Lichtschalter	M4 × 0,7	2	2	0,2
Frontbremsen-Hauptzylinderkappe	M4 × 0,7	2	2	0,2
Frontbremsschlauch-Verbindungsschraube	M10 × 1,25	2	30	3,0
Frontbremssattel	M8 × 1,25 2	23 2,3
Bremklotzstopfen	M10 × 1,0	2	3	0,3
Frontbremssattel und Bremsklotz	M10 × 1,0 1	18 1,8
Hinterradbremssattel und Bremsklotz	M10 × 1,0 1	18 1,8
Bremssattel und Entlüftungsschraube	M8 × 1,25	2	6	0,6
Vorderradachse und Achsmutter	M16 × 1,5 1	105 10,5
Vorderradachshalter	M8 × 1,25 4	23 2,3
Vorderradbremsscheibe	M6 × 1,0	6 12	1,2

HINWEIS:

1. Zuerst die Lenkkopfmutter auf etwa 38 Nm (3,8 m • kg) mit dem Standard-Lenkkopfmutternschlüssel festziehen, und dann die Lenkkopfmutter um eine Umdrehung lösen.
2. Die Lenkkopfmutter auf 7 Nm (0,7 m • kg) festziehen.

Bauteil Gewinde Anz.			Anzugsmoment
			Nm m·kg
Hinterradbremsscheibe M6 × 1,0 6 14 1,4
Bremspedal M8 × 1,25 1 26 2,6
Hinterradbrem-Hauptzylinder M6 × 1,0 2 10 1,0
Hinterradbrem-Ausgleichsbehälter M6 × 1,0 1 10 1,0
Hinterradbrem-Ausgleichsbehälterdeckel M4 × 0,7 2 2 0,2
Hinterradbremsschlauch-Verbindungsschraube M10 × 1,25 2 30 3,0
Hinterradachse und Achsmutter	M20 × 1,5	1	125	12,5
Nippel (Speiche)	—	72 3 0,3
Hinterrad-Speiche	M8 × 1,25 6	42 4,2
Hinterrad-Bremsscheibendeckel	M6 × 1,0 2	7 0,7
Hinterrad-Bremssattelschutz	M6 × 1,0 2	7 0,7
Motorhalterung
Motor und Motorbügel (vorne)	M10 × 1,25	1	69	6,9
Motor und Rahmen (unten)	M10 × 1,25	1 69 6,9
Motorbügel und Rahmen	M8 × 1,25 6	34 3,4
Motor und Motorbügel (oben)	M10 × 1,25	1	55	5,5
Pare-moteur inférieur	M6 × 1,0	3	10	1,0
Linker Motorschutz	M8 × 1,25 2	23 2,3
Rechter Motorschutz	M8 × 1,25 2	10 1,0
Drehzapfenwelle und Mutter	M16 × 1,5	1	85	8,5
Relaisarm und Schwinge	M14 × 1,5 1	80 8,0
Relaisarm und Pleuelstange	M14 × 1,5	1	80	8,0
Pleuelstange und Rahmen	M14 × 1,5 1	80 8,0
Hinterer Stoßdämpfer und Rahmen	M10 × 1,25	1	56	5,6
Hinterer Stoßdämpfer und Relaisarm	M10 × 1,25	1	53	5,3
Hinterer Rahmen	M8 × 1,25 3	29 2,9
Schwinge und Bremsschlauchhalter	M5 × 0.8 4	1 0,1
Schwinge und Zwischenscheibe M4 × 0,7 4 2 0,2
Oberer Antriebskettenspanner	M8 × 1,25 1	19 1,9
Unterer Antriebskettenspanner	M8 × 1,25 1	20 2,0
Antriebskettengehäuse	M6 × 1,0 3	7 0,7
Dichtungsschutz und Schwinge	M5 × 0,8 4	6 0,6
Kraftstofftank	M6 × 1,0 2	10 1,0
Kraftstoffhahn	M6 × 1,0 2	7 0,7
Sitzstellklammer und Kraftstofftank	M6 × 1,0 1	7 0,7
Hakenschraube (Paßband) und Kraftstofftank	M6 × 1,0	1	7	0,7
Kühlerabdeckung	M6 × 1,0	6	4	0,4
Vorderes Schutzblech	M6 × 1,0 4	7 0,7
Hinteres Schutzblech und Luftfiltergehäuse	M6 × 1,0	2	7	0,7
Hinteres Schutzblech und Rahmen (rechts)	M6 × 1,0 1	10 1,0
Seitenabdeckung	M6 × 1,0 2	7 0,7
Sitz	M8 × 1,25 2	23 2,3
Bauteil	Gewinde	Anz.	Anzugsmoment
			Nm	m·kg
Scheinwerferstrebe (unten) und unterer Bügel M8 × 1,25 270,7
Scheinwerfer (links und rechts) M6 × 1,0 2 10 1,0
Scheinwerfer (unten) M6 × 1,0 1 7 0,7
Rückleuchte M6 × 1,0 3 4 0,4
Rückleuchtenleitungsklemme und hinteres Schutzblech M4 × 1,59 2 1 0,1
Kühlmittelreservoir (vorne) M6 × 1,0 1 7 0,7
Kühlmittelreservoir (hinten) M6 × 1,0 1 11 1,1
Seitenständer-Bügel und Rahmen	M10 × 1,25	2	66	6,6
Seitenständer	M10 × 1,25	1 64 6,4

HINWEIS:

△: Sicherstellen, daß diese Teile nach dem Einfahren und vor jedem Rennen vorschriftsmäßig festgezogen sind.

ELEKTRISCHE ANLAGE

Bauteil Spezifikation Grenzwert
ZündsystemZündversteller elektrisch ----
CDI:Magnetzünder-Modell (stator)/Hersteller 5NG-50/YAMAHA ----Widerstand (Farbe) der Erregerspule 1640–960 Ω bei 20 °C(grün – braun)----Widerstand (Farbe) der Erregerspule 2464–696 Ω bei 20 °C(grün – rosa)----Lichtspulenwiderstand (Farbe)0,16–0,24 Ω bei 20 °C(schwarz – gelb)----Impulsgeber-Widerstand (Farbe)248–372 Ω bei 20 °C(weiß – rot)----CDI-Zündbox: Typ (Hersteller) 5PH-60/YAMAHA ----
ZündspuleTyp (Hersteller)4SR-00/YAMAHA----Min. Zündfunkenstrecke6 mm----Primärwicklungs-Widerstand0,20–0,30 Ω bei 20 °C----Sekundärwicklungs-Widerstand9,5–14,3 kΩ bei 20 °C----

Bauteil	Gewinde	Anz.	Anzugsmoment
			Nm	m·kg
Stator	M6 × 1,0	3	10	1,0
Rotor	M10 × 1,25	1	48	4,8
Leerlaufschalter	M5 × 0,8	2	4	0,4
Zündspule	M6 × 1,0	2	7	0,7

ALLGEMEINE ANZUGSMOMENTE

Aus der folgenden Tabelle sind die Anzugsmomente für normale Schraubverbindungen mit ISO-Normgewinde ersichtlich. Anzugsmomente für spezielle Verschraubungen und Bauteile werden in jedem Abschnitt dieser Anleitung gesondert aufgeführt. Um ein Verziehen der Bauteile zu vermeiden, sollten die Schraubverbindungen über Kreuz angezogen werden, bis die vorgeschriebenen Anzugsmomente erreicht sind. Falls nicht anders angegeben, gelten die genannten Anzugsmomente für saubere und trokkene Schraubverbindungen bei Raumtemperatur.

A(Mutter)	B(Schrau-be)	ALLGEMEINEANZUGSMOMENTE
		Nm m•kg
10 mm	6 mm	6	0,6
12 mm	8 mm	15	1,5
14 mm	10 mm	30	3,0
17 mm	12 mm	55	5,5
19 mm	14 mm	85	8,5
22 mm	16 mm	130	13

A: Schlüsselweite
B: Gewindedurchmesserer

EINHEITEN

Einheit Bedeutung Definition Anwendung
mmcm	MillimeterZentimeter	10^-3 m 10^-2 m	LängeLänge
kg Kilogramm 10		^3 Gramm Gewicht
N Newton 1 kg × m/s		^2	Kraft
Nm m • kg	NewtonmeterMeterkilogramm	N × mm × kg	AnzugsmomenteAnzugsmomente
Pa Pascal N/m		^2	Druck
N/mm Newton pro Millimeter N/mm Federrate
L cm ^3	Liter Kubikzentimeter	— —	Volumen bzw. Fassungsvermögen
U/min	Umdrehungen pro Minute	—	Drehzahl

SPECIFICHE

SPECIFICHE GENERALI

③ Spannungsregulator

④ Lichtschalterleitung

⑤ Kraftstofftank-Lüftungsschlauch

⑥ Motorstoppschalterleitung

⑦ Klammer

⑧ Öltank-Lüftungsschlauch

⑨ Nebenkabelbaum

⑩ Heckleuchte

⑪ Drosselpositionssensor-Leitung

⑫ Leerlaufschalterleitung

⑬ Olschlauch

⑭ Zylinderkopf-Lüftungsschlauch

⑮ CDI-Magnetzünderleitung

⑯ Kupplungsseilzug

⑰ Seilzugführung

⑱ Vergaserlüftungsschlauch

⑲ Vergaserüberlaufschlauch

⑳ Kühlmittelausgleichstank-Lüftungs- schlauch

⑳ Dekompressionsseilzug

② Massekabel

②3 Zündspulenleitung

⑳ CDI-Einheit-Leitung

⑲ Spannungsregulatorleitung

A Den Kraftstofftank-Lüftungsschlauch hinter dem Lenker entlang führen, und dann in das Loch des Lenkschafts einführen.

B Den Dekompressionsseilzug, die Motorstoppschalterleitung und die Lichtschalterleitung unter der Stelle entlangführen, wo der Ölschlauch verläuft.

© Die Spannungsregulatorleitung, Motorstoppschalterleitung und Lichtschalterleitung über den Kühlerschlauch verlegen.

D Die Motorstoppschalterleitung Lichtschalterleitung und die Zündspulenleitung des Nebenkabelbaums befestigen.

E Den Nebenkabelbaum und die Motorstoppschalterleitung befestigen.

F Den Zylinderkopf-Lüftungsschlauch an der rechten Seite des Öltank-Lüftungsschlauchs entlang verlegen.

G Den Nebenkabelbaum und die Lichtschalterleitung vor den oberen Motorbügeln verlegen.

H Den Nebenkabelbaum befestigen.

☐ Den Nebenkabelbaum zwischen den oberen Motorbügeln verlegen.

☐ Den Nebenkabelbaum befestigen.

K Den Drosselpositionssensor befestigen.

SCHEMA DEL PER-

CORSO DEI CAVI

☐ Sicherstellen, daß der TPS-Leitungsstecker nicht aus dem Chassis herausragt.
M Die Vergaser-Lüftungsschläuche und den Überlaufschlauch zwischen Pleu-elstange und Querröhre (Rahmen) verlegen.
N Die Leerlaufschalterleitung am Öl- schlauch mit einem Plastiksperrband befestigen, und das Bandende abschneiden.
☐Den Zylinderkopf-Lüftungsschlauch durch die Schlauchführung verlegen.
P Den Kupplungsseilzug durch die Seilzugführung verlegen.
☐Die Leerlaufschalterleitung und CDI-Magnetzünderleitung befestigen.
☐Den Kupplungsseilzug an der Innenseite des Zylinderkopf-Lüftungsschlauch verlegen.
S Den Zylinderkopf-Lüftungsschlauch an der Innenseite des Kühlerschlauchs entlang verlegen.
T Den Kupplungsseilzug vor der Kühler-Haltebüchse verlegen.
☐Den Bremsschlauch an die Führungen des Protektors ansetzen.
☑ Die Leerlaufschalterleitung und CDI-Magnetzünderleitung durch die Kabelführung führen.
WDie Masseleitung zusammen mit der Zündspulenleitung verlegen.
☒Nicht die Lichtschalterleitung und Motorstoppschalterleitung zwischen den beiden Klemmen durchhängen lassen.
Y Den Dekompressionsseilzug an der rechten Seite des Zylinderkopf-Lüftungsschlauchs entlang verlegen.
ZDen Kupplungsseilzug durch die Kabelführungen verlegen.
A A Den Vergaser-Lüftungsschlauch, den Überlaufschlauch und den Kühlmittelausgleichsbehälter-Lüftungsschlauch so verlegen, daß alle Schläuche nicht den hinteren Stoßdämpfer berühren.
A B Jede Leitung unten links an der Hauptröhre (Rahmen) positionieren.

① Kühlmittelausgleichsbehälter-Lüftungsschlauch

②Kühler-Lüftungsschlauch

③Zündspule

④CDI-Einheit

⑤CDI-Einheitband

⑥Gasseilzug (Rückzug)

⑦Gasseilzug (Zug)

⑧Seilzugführung

⑨CDI-Einheit-Leitung

⑩Zündkerzensteckerleitung

⑪CDI-Einheit-Strebe

A Den Kühlmittelausgleichsbehälter-Lüftungsschlauch und Vergaser-Lüftungsschlauch aneinander befestigen.

B Die Drosselseilzüge an der Innenseite der Zündkerzensteckerleitung verlegen.

©Die CDI-Einheit-Leitung zwischen Kühlerschlauch und Kühlerhaltebüchse verlegen.

☐Die Gasseilzüge durch die Seilzugführung en verlegen.

Das CDI-Einheit-Band so weit wie möglich über die CDI-Einheit-Strebe (Rahmen) führen.

①Kühlmittel-Ausgleichsbehälterschlauch
② Kühlmittel-Ausgleichsbehälter-Lüftungsschlauch
③Klammer
④Rückleuchtenleitung
⑤Schlauchführung
A Den Kühlmittelbehälter-Ausgleichsschlauch befestigen.
B Nicht erlauben, die Rückleuchtenleitung schlaff hängen zu lassen.
C Den Kühlmittelausgleichsbehälter-Schlauch und Kühlmittelausgleichsbehälter-Lüftungsschlauch durch die Schlauchführung verlegen.

①Bremsschlauch
②Bremsschlauchhalter
③Hauptbremszylinder

A Den Bremsschlauch am Bremssattel anbringen, wobei die Farbmarkierung an der Röhre zum Bremssattel hinweist und die Röhre den Bremssattelvorsprung berührt.

B Den Bremsschlauch in die Brems- schlauchhalter setzen.
©Wenn der Bremsschlauch die Feder berührt (Stoßdämpfer), seine Drehung korrigieren.
Den Bremsschlauch so einbauen, daß sein Röhrenvorsprung ausgerichtet ist wie in der Abbildung gezeigt und daß er leicht den Vorsprung am Hauptbremszylinder berührt.

③Lichtschalterleitung

④Kabelbinder

⑤Dekompressionszug

⑥Kupplungszug

⑦Kabelführung

⑧Tageskilometerzähler

⑨Bremsschlauch

⑩Motorstoppschalterleitung

A Die Motorstoppschalterleitung mit dem Plastikbinder am Lenker befestigen.

BDie Gasseilzüge zwischen oberem Bügel und Tageskilometerzähler befestigen.

☐Die Lichtschalterleitungen hinter der Motorstoppschalterleitung verlegen, und dann die Scheinwerferleitung (von den Lichtschalterleitungen) vor der Kopfröhre verlegen.

☐Die Tageskilometerzählerwelle so montieren, daß ihre Krümmung zum Rahmnehinterteil weist.

EDer Metallstutzen des Brems- schlauchs muß an der Nase des Hauptbremszylinders anliegen und die Krümmung nach unten weisen.

①Cavo acceleratore

②Interruttore luci

REGELMÄSSIGE INSPEKTION UND EINSTELLARBEITEN WARTUNGSINTERVALLE UND SCHMIERDIENST

Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten jedoch lediglich als Richtwerte für den Normalbetrieb angesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet können in Abweichung des regelmäßigen Wartungsplans kürzere Intervalle notwendig werden. Richten Sie etwaige Fragen zu den Wartungs- und Schmierintervallen bitte an Ihren Yamaha-Händler.

Bezeichnung	Nach dem Einfahren	Nach jedem Rennen	Jedes dritte oder alle 500 km	Jedes fünfte oder alle 1.000 km	Nach Bedarf	Bemerkungen
MOTORÖLErneuernPrüfen	●	●		●	●
ÖLFILTER EINSATZ, ÖISIEß Reinigen				●
VENTILEVentilspiel kontrollierenPrüfenErneuern	●		●	●	●	Bei kaltem Motor!Ventilsitze und -schafte auf Verschleiß prüfen.
VENTILFEDERNPrüfenErneuern				●	●	Ungespannte Länge und Rechtwinkligkeit prüfen.
TASSENSTÖSSELPrüfenErneuern				●	●	Auf Riefen und Verschleiß prüfen.
NOCKENWELLENPrüfenErneuern				●	●	Oberfläche prüfen.
NOCKENWELLENRÄDER STEUER-KETTEPrüfenErneuern				●	●	Auf Zahnverschleiß und Beschädigung prüfen.
KOLBENPrüfenReinigenErneuern				●	●●●	Auf Riefen prüfen.Ölkohleablagerungen entfernen.
KOLBENRINGEPrüfenErneuern				●●	●	Stoßspiel kontrollieren.
KOLBENBOLZENPrüfenErneuern				●	●
ZYLINDERKOPFPrüfen und reinigen				●		Ölkohleablagerungen entfernen.Dichtung prüfen.
ZYLINDERPrüfen und reinigenErneuern				●	●	Auf Riefen und Verschleiß prüfen.
KUPPLUNGPrüfen und einstellenErneuern	●	●			●	Gehäuse, Reib- und Stahlscheiben sowie Feder prüfen
GETRIEBEPrüfenLager erneuern					●●
SCHALTGABEL, SCHALTWALZE, FÜHRUNGSSTANGE Prüfen					●	Auf Verschleiß prüfen.
ROTORMUTTER Nachziehen	●			●
AUSPUFFROHR, SCHALLDÄMPFER, PROTEKTOR Prüfen und nachziehen Reinigen Erneuern	●	●		●	●	* Je nachdem, was zuerst eintritt
* FUNKENFÄNGER Reinigen					(Allesechs Monate) ●
KURBELWELLE Prüfen und reinigen				●	●
VERGASER Prüfen, einstellen und reinigen	●	●				Wassereintritt durch den Einsatz von Hochdruckreinigern vermeiden!
ZÜNDKERZE Prüfen und reinigen Erneuern	●		●		●
ANTRIEBSKETTE Schmieren, Durchhang und Ausrichtung prüfen Erneuern	●	●			●	Kettenschmiermittel verwenden. Durchhang: 40–50 mm
KÜHLSYSTEM Kühflüssigkeitsstand, auf Undichtigkeit prüfen Kühlerverschlußdeckel prüfen Kühflüssigkeit wechseln Schläuche prüfen	●	●			●●	Alle zwei Jahre
SCHRAUBVERBINDUNGEN AM FAHRWERK Nachziehen	●	●				Siehe unter “ANLASSEN UND EINFAHREN” im KAPITEL 1.
LUFTFILTER Reinigen und mit Öl tränken Erneuern	●	●			●	Spezialöl für Schaumstoff-Luftfiltereinsätze verwenden.
RAHMEN Reinigen und prüfen	●	●
KRAFTSTOFFTANK, KRAFTSTOFF-HAHN Reinigen und prüfen	●		●
BREMSEN Hand- und Fußbremshebelposition einstellen Drehpunkte schmieren Bremsscheibe prüfen Bremsflüssigkeitsstand, auf Undichtigkeit prüfen Bremsscheiben-, Bremssattel-, Hauptbremszylinder-Schrauben und Hohlschrauben nachziehen Bremsbeläge erneuern Bremsflüssigkeit erneuern	●●●●●	●●●●●●			●●	Jedes Jahr
TELESKOPGABELPrüfen und einstellenÖl wechselnDichtringe wechseln	●●	●		●	●	Teleskopgabelöl “01” verwenden.
GABELDICHTRING UND STAUBMAN-SCHETTEReinigen und schmieren	●	●				Lithiumfett verwenden.
FEDERBEINPrüfen und einstellenSchmierenNachziehen	●●	●●	●		(Nach Fahren im Regen)●	Molybdändisulfidfett verwenden.
KETTENSCHUTZ UND -ROLLENPrüfen	●	●
SCHWINGEPrüfen, schmieren und nachziehen	●	●				Molybdändisulfidfett verwenden.
UMLENK- UND ÜBERTRAGUNGS-HEBELPrüfen, schmieren und nachziehen	●	●				Molybdändisulfidfett verwenden.
LENKKOPFSpiel prüfen und nachziehenReinigen und schmierenLager erneuern	●	●		●	●	Lithiumfett verwenden.
RÄDER, REIFENReifenluftdruck und Speichenspan-nung kontrollieren, auf Felgenschlag und Reifenverschleiß prüfenKettenrad-Schrauben nachziehenLager prüfenLager erneuernSchmieren	●●●	●●●●		●●		Lithiumfett verwenden.
GASDREHGRIFF UND -ZUGSeilzugführung und -befestigung prü-fenSchmierenÜberprüfen und säubern (Gasseilzug)	●●●●	●●●●				Spezial-Seilzugschmier-mittel oder Motoröl ver-wenden.Den Gasseilzug an der Vergaserseite auf Schmutz und Verschleiß überprüfen.

* markiert: Für USA

WARTUNGS- UND EINSTELLARBEITEN VOR FAHRTBEGINN

Der Betriebszustand der Maschine muß sowohl vor dem Einfahren als auch vor jeder Übungs- und Rennfahrt überprüft werden.

Vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte prüfen.

ROUTINEKONTROLLE VOR FAHRTBEGINN

Bezeichnung Ausführung	Seite
Kühlflüssigkeit	Der Kühler muß bis zum Rand des Einfüllstutzens mit Kühflüssigkeit befüllt sein.Prüfen, ob der der Kühlmittelstand im Kühlmittelausgleichsbehälter korrekt ist.Kühlsystem auf Undichtigkeit prüfen.	3-5–9
Kraftstoff	Kraftstofftank mit frischem Benzin befüllen.Kraftstoffleitung auf Undichtigkeit prüfen.	1-14
Motoröl	Ölstand kontrollieren.Kurbelgehäuse und Öltank (Rahmen) auf Undichtigkeit prüfen.	3-14–18
Getriebe und Kupplung	Schaltbarkeit der Gänge und Funktion der Kupplung prüfen.	3-9
Gasdrehgriff	Funktion und Spiel des Gasdrehgriffs prüfen.Gasdrehgriff nach Bedarf schmieren.	3-10–11
Bremsen	Handbremshebelspiel kontrollieren.Funktion beider Bremsen prüfen.	3-26–32
Antriebskette	Durchhang und Ausrichtung prüfen.Kette nach Bedarf schmieren.	3-33–35
Räder	Reifen auf übermäßigen Verschleiß und Luftdruck prüfen.Speichernspannung kontrollieren.	3-43–44
Lenkung	Auf Schwergängigkeit und übermäßiges Spiel prüfen.	3-44–45
Teleskopgabel und Federbein	Funktion, auf Undichtigkeit prüfen. 3-35–42
Seilzüge	Kupplungs-, Brems- und Gaszüge auf Schwergängigkeit prüfen.Sicherstellen, daß die Seilzüge bei eingeschlagenem Lenker und eingefederter Gabel nicht behindert werden.	—
Schalldämpfer	Festen Sitz, auf Rißbildung prüfen.	4-2
Kettenrad Schrauben auf festen Sitz prüfen. 3-33
Allgemeine Schmierung Die	Funktion der zu schmierenden Teile prüfen, ggf. schmieren. 3-46
Schraubverbindungen am Fahrwerk	Alle Schrauben und Muttern auf festen Sitz prüfen. 1-18
Steckverbinder	Steckverbinder von CDI-Schwunglichtmagnetzünder und -Zündbox sowie Zündspule auf festen Sitz prüfen.	1-6
Einstellungen und Abstimmung	Sicherstellen, daß die Maschine auf die Rennstrecke sowie die herrschenden Wetter- und Fahrbedingungen abgestimmt ist.Dabei die im Probelauf erzielten Ergebnisse berücksichtigen.Alle Kontrollen und Wartungsarbeiten müssen sachgemäß durchgeführt worden sein.	7-1–23

Der heiße Kühler steht unter Druck. Daher niemals den Kühlerverschlußdeckel ①, die Ablaßschraube oder Kühlsystemschläuche bei heißem Motor abnehmen, denn austretender Dampf und heiße Kühlfüssigkeit könnten ernsthafte Verbrühungen verursachen. Den Kühlerverschlußdeckel erst nach Abkühlen des Motors öffnen. Dazu einen dicken Lappen über den Kühlerverschlußdeckel legen und den Deckel langsam gegen den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Dekkel drücken und ihn gegen den Uhrzeigersinn abschrauben.

ACHTUNG:

Hartes Wasser oder Salzwasser sind für den Motor schädlich. Destilliertes Wasser, am besten jedoch Kühlfüssigkeit verwenden.

1. Das Motorrad auf eine ebene Fläche stellen und vollständig gerade halten.
2. Kontrollieren:

•Kühlflüssigkeitsstand

Der Kühflüssigkeitsstand sollte sich zwischen der Maximalstand-Markierung

① und für Minimalstand-Markierung ② befinden.

Unter halb der Minimalstand-Markierung → Kühlflüssigkeit der empfohlenen bis zum vorgeschriebenen Stand auffüllen.

1. Den Motor starten und einige Minuten warmlaufen lassen.
2. Den Motor abstellen und den Kühflüssigkeitsstand erneut kontrollieren.

HINWEIS:

Vor der Kontrolle des Kühlfüssigkeits-stands einige Minuten warten, damit sich die Kühlfüssigkeit setzen kann.

KÜHLFLÜSSIGKEIT WECHSELN

WARNING

Den Kühlerverschlußdeckel unter keinen Umständen bei heißem Motor abnehmen.

MOTORE

CONTROLLO DEL LIVELLO DI REFRIGERANTE

AVVERTENZA

Darauf achten, daß keine Kühflüssigkeit auf lackierte Flächen gelangt. Sollte dies dennoch geschehen, sofort mit Wasser abwaschen.

1. Einen Auffangbehälter unter den Motor stellen.

2. Demontieren:

•Sitzbank

- Seitenabdeckung(links) Siehe Abschnitt "SITZ-BANK, KRAFTSTOFF-TANK UND SEITENABDEKKUNGEN" in KAPITEL 4.

1. Lösen:

- Schlauch des Kühlflüssigkeitsbehälters ① Kühlflüssigkeitsbehälter ablassen.

1. Anschließen:

- Kühlflüssigkeitsbehälters-Schlauch

1. Demontieren:

- Kühlflüssigkeits-Ablaßschraube ①

1. Demontieren:

- Kühlerverschlußdeckel Das Kühlflüssigkeit vollständig ablassen.

1. Reinigen:

•Kühlsystem Die Kühlsystem gründlich mit Leitungswasser spülen.

1. Montieren:

•Kupferscheibe

- Kühlflüssigkeits-Ablaßschraube

10 Nm (1,0 m · kg)

1. Befüllen:

•Kühler

•Motor

(bis zum vorgeschriebenen Stand)

Empfohlenes Frost- schutzmittel

Hochwertiges Frost- schutzmittel auf Äthy- lenglykolbasis mit Korrosionsschutz-

Additiv für Alumi- niummotoren

Mischungsverhältnis

Frostschutzmittel ① :

Wasser ②

50%/50%

Kühlsystem-Fassungs- vermögen 1,3 L

ATTENZIONE:

- Auf keinen Fall verschiedene Sorten Äthylenglykol-Frostschutzmittel mit Korrosionsschutz für Aluminium-Motoren vermischen.

- Destilliertes Wasser (notfalls sauberes Leitungswasser) verwenden.

Hinweise zum Umgang mit Kühflüssigkeit

Kühlflüssigkeit ist schädlich und sollte mit besonderer Vorsicht behandelt werden.

WARNING

- Wenn Kühflüssigkeit in die Augen gelangt, diese gründlich mit Wasser ausspülen und einen Arzt aufsuchen.

- Wenn Kühflüssigkeit auf die Kleidung gelangt, diese sofort mit Wasser, dann mit Seife waschen.

- Wenn Kühlfüssigkeit geschluckt wird, die Person schnell zum Erbrechen bringen und sofort einen Arzt aufsuchen.

1. Montieren:

•Kühlerverschlußdeckel

1. Auffüllen:

- Kühlmittelausgleichsbehälter (④ zwischen Minimal- und Maximum)

1. Montieren:

- Verschluß des Kühlflüssigkeitsbehälters.

1. Motor starten und einige Minuten warmlaufen lassen.

2. Motor abstellen und Kühlfüssigkeitsstand erneut kontrollieren. Siehe Abschnitt "KÜHLFLÜSSIGKEITSSTAND KONTROLLIEREN".

HINWEIS:

Vor der Kontrolle des Kühlfüssigkeits-stands einige Minuten warten, damit sich die Kühlfüssigkeit setzen kann.

KÜHLERDECKEL KONTROLLIEREN

1. Kontrollieren:

- Dichtung (Kühlerverschlußdeckel) ①

- Ventil und Ventilsitz ② Rißbildung/Beschädigung → Erneuern.

Kalkablagerungen ③ → Reinigen und erneuern.

ATTENZIONE:

•Kühlerverschlußdeckel-

Prüfgerät ① und Adapter ②

Kühlerverschlußdeckel-Prüfgerät

YU-24460-01/

90890-01325

Kühlerverschlußdeckel-

tester-Adapter

YU-33984/

90890-01352

HINWEIS:

Wasser auf die Kühlerverschlußdekkel-Dichtung auftragen.

③Kühlerverschlußdeckel

1. Vorgeschriebenen Druck anlegen.

Kühlerverschlußdeckel-Öffnungsdruck

110 kPa (1,1 bar)

1. Kontrollieren:

•Druck

Druckverlust innerhalb 10

Sekunden → Erneuern.

CONTROLLO PRESSIONE APER- TURA TAPPO DEL RADIATORE

1. Collegare:

•Kühlflüssigkeitstand

1. Anschließen:

•Kühlerverschlußdeckel-

Prüfgerät ① und Adapter ②

Kühlerverschlußdeckel-Prüfgerät

YU-24460-01/

90890-01325

Kühlerverschlußdeckel-

tester-Adapter

YU-33984/

90890-01352

1. Vorgeschriebenen Druck anlegen.

Standard-Druck

180 kPa (1,8 bar)

• Den vorgeschriebenen Druck nicht Überschreiten.
• Der Kühler muß bis zum Rand gefüllt sein.

NOTA:

Druckverlust innerhalb 10 Sekunden → Instand setzen.

•Kühler ①
- Schlauchanschlüsse ② Undichtigkeit → Instand setzen oder erneuern.
- Kühlerschläuche ③ Quellung → Erneuern.

4. Ispezionare:

•Kupplungszugspiel @ Unvorschriftsmäßig → Einstellen.

Kupplungszugspiel am Hebeldrehpunkt ⓐ 8–13 mm

●Sicherungsmutter ① lockern.
- Anzugsposition verdrehen, bis das vorgeschriebene Spiel erreicht ist.
●Sicherungsmutter festziehen.

HINWEIS:

• Das Kupplungszugspiel mit der vor dem Hebel liegenden Einstellschraube ② feineinstellen.
• Nach der Einstellung des Seilzugspiels die Funktion des Kupplungshebels prüfen.

2. Regolare:

REGLAGE DES CABLES DES GAZ

1. Vérifier:

GASZUGSPIEL EINSTELLEN

1. Kontrollieren:

•Gaszugspiel ⓐ

Unvorschriftsmäßig → Einstellen.

Gaszugspiel am Gas-drehgriff ⓐ

3-5 mm

•Die Gasseilzugkappe ① und die Gasseilzugabdeckung ② demontieren.

HINWEIS:

• Vor dem Einstellen des Gaszugspiels sollte die Leerlaufdrehzahl dem Sollwert entsprechen.
• Bei geöffneter Drosselklappe wird Gaszug 1 ③ gezogen und Gaszug 2 ④ geschoben.

1. Schritt

• Sicherungsmutter ⑤ an Gaszug 2 lokkern.
• Das Spiel durch Veränderung der Befestigungsposition einstellen.

2. Schritt

• Sicherungsmutter ⑥ an Gaszug 1 lokkern.
• Das Spiel durch Veränderung der Befestigungsposition einstellen.
  ●Sicherungsmuttern festziehen.

WARNING

Nach der Einstellung den Lenker bei laufendem Motor beidseitig bis zum Anschlag drehen. Dabei darf sich die Leerlaufdrehzahl nicht verändern.

•Die Gasseilzugkappe und die Gasseilzugabdeckung anbringen.

Gaszug-Abdeckung 4 Nm (0,4 m • kg)

2. Regolare:

•Abdeckung (Gaszugkappe) ①
•Abdeckung (Griffkappe) ②
•Gasdrehgriffkappe ③

2. Auftragen:

•Lithiumfett (am Gaszugende ⓐ)

3. Montieren:

•Gasdrehgriffkappe
●Schraube (Gasdrehgriffkappe) 4 Nm (0,4 m · kg)
•Abdeckung (Griffkappe)
•Abdeckung (Gaszugkappe)

EINSTELLUNG DER DEKOM- PRESSION

1. Prüfen:

- Dekompressionszugspiel am Hebeldrehpunkt @ Unvorschriftsmäßig → Einstellen.

Arbeitsschritte

•Die Steuermarkierung-Zugangsschraube ① entfernen, ebenso wie Kurbelwelle und Zugangsschraube ②.
•Die Kurbelwelle mit einem Schraubenschlüssel gegen den Uhrzeigersinn drehen.

HINWEIS:

Durch Eindrücken des Dekompressionshebels wird leichteres Drehen der Kurbelwelle ermöglicht.

•Die obere Totpunktmarkierung ⑥ am Rotor mit der Ausrichtmarkierung © am Kurbelgehäusedeckel ausrichten, wenn der Kolben beim Verdichtungstakt am oberen Totpunkt ist.
•Das Spiel kontrollieren.

Dekompressionszug- spiel am Hebeldreh- punkt ⓐ 5–9 mm

•Dekompressionszugspiel am Hebeldrehpunkt

Arbeitsschritte

•Die Sicherungsmutter ① lokkern.
•Die Einstellmutter ② verdrehen, bis das vorgeschriebene Spiel erreicht ist.
•Die Sicherungsmutter festziehen.

ACHTUNG:

Nach der Einstellung den Lenker bei laufendem Motor beidseitig bis zum Anschlag drehen. Dabei darf der Motor nicht absterben. Der Motor stirbt ab, wenn der Dekompressionszug zu wenig Spiel aufweist.

2. Regolare:

Frühzeitige und sachgemäße Luftfilterwartung hilft, Motorverschleiß und -beschädigung vorzubeugen.

ACHTUNG:

Den Motor niemals ohne Luftfilter betreiben, da eindringende Staubpartikel erhöhten Verschleiß am Kolben und/oder Zylinder verursachen.

1. Demontieren:
   •Sitzbank
2. Abziehen:
   •Rücklicht-Steckverbinder ①

3. Ausbauen:
   •Luftfiltergehäusedeckel ②

4. Ausbauen:

•Schraube ①
•Scheibe ②
•Luftfiltereinsatz ③
•Luftfilter führung ④

PULIZIA FILTRO DELL'ARIA

NOTA:

•Luftfittereinsatz (in Lösungsmittel)

HINWEIS:

Den Luftfittereinsatz nach dem Reinigen ausdrücken.

ACHTUNG:

• Den Filterschaumstoff vorsichtig ausdrükken, nicht wringen.
• Überschüssige Lösungsmittelreste im Filterschaumstoff können Startschwierigkeiten zur Folge haben.

5. Pulire:

- Luftfittereinsatz Beschädigung → Erneuern.

7. Auftragen:

- Schaumstoff-Luftfilter- oder Motoröl auf den Luftfittereinsatz

HINWEIS:

Überschüssiges Öl ausdrücken. Der Filtereinsatz soll lediglich feucht, nicht triefend naß sein.

8. Montieren:

•Luftfilterführung ①

HINWEIS:

Die Nase ⓐ am Filtergerüst auf die Bohrung ⓑ am Luftfittereinsatz ausrichten.

6. Ispezionare:

-Elemento filtrante Danni Sostituire.

7. Applicare:

•Lithiumfett (auf die Paßfläche @ des Luftfittereinsatzes)

9. Applicare:

•Luftfittereinsatz ①
•Scheibe
•Schraube

2 Nm (0,2 m · kg)

HINWEIS:

Die Nase ⓐ am Filtergerüst auf die Bohrung ⓑ am Luftfiltergehäuse ausrichten.

10. Installare:

1. Den Motor starten, mehrere Minuten warmlaufen lassen, und dann ausschalten und fünf Minuten warten.
2. Die Maschine auf ebenem Ort abstellen und auf dem Motor aufbocken.

3. Déposer:

- Motoröl-Einfüllschraubverschluß ①

CONTROLLO DEL LIVELLO DELL'OLIO MOTORE

Der Ölstand sollte sich zwischen der Minimal- und Maximalstand-Markierung ① und ② befinden.

Niedrig → Öl bis zum empfohlenen Stand auffüllen.

HINWEIS:

Bei der Ölstandkontrolle den Tauchstab lediglich einführen, nicht festdrehen.

4. Ispezionare:

●Livello dell'olio

Empfohlene Ölsorte (Vis-kosität)

A Über 5 °C:

Yamalube 4 (20W-40)

oder Motoröl SAE 20W-

40, Klasse SH (ohne

reibungsmindernde Additive)

B Unter 15 °C:

Yamalube 4 (10W-30)

oder Motoröl SAE 10W-

30, Klasse SH (ohne

reibungsmindernde Additive)

und/oder:

Yamalube 4-R (15W-50)

(ohne reibungsmin-

dernde Additive)

ACHTUNG:

•Das Motoröl dient auch zur Schmierung der Kupplung; um ein Durchrutschen der Kupplung zu vermeiden, dem Motoröl keine Additive zusetzen.
•Darauf achten, daß keine Fremdkörper in das Kurbelgehäuse gelangen.

Nicht USA und CDN:

Empfohlene Ölsorte

(Viskosität)

Siehe Tabelle.

Empfohlene Klassen

Nach API: SE, SF, SG

oder SH

Nach ACEA (CCMC):

G4 oder G5

(Zweirad-Motoröl)

ACHTUNG:

• Das Motoröl dient auch zur Schmierung der Kupplung; um ein Durchrutschen der Kupplung zu vermeiden, dem Motoröl keine Additive zusetzen und weder Öle mit einer Dieselspezifikation “.../CD” ④ oder höherwertig noch Öle der Klasse “ENERGY CONSERVING II” ⑤ der höherwertige Öle verwenden.
  •Darauf achten, daß keine Fremdkörper in das Kurbelgehäuse gelangen.

• Montieren:

• Motoröl-Einfüllschraubverschluß

• Den Motor starten und mehrere Minuten warmlaufen lassen.
• Den Motor ausschalten, und den Ölstand erneut prüfen.

HINWEIS:

Vor dem Prüfen des Ölstands einige Minuten warten, damit sich das Öl setzt.

(Per USA e CDN)

Olio raccomandato:

A 5 °C (40 °F) o supe- riore [A]

1. Den Motor starten, mehrere Minuten warmlaufen lassen, und dann ausschalten und fünf Minuten warten.
2. Die Maschine auf ebenem Ort abstellen und auf dem Motor aufbocken.

3. Einen geeigneten Behälter unter den Motor stellen.

4. Demontieren:

-Öltankdeckel ①
•Rahmen des Ölablaufstopfens ②
•Kurbelwellen-Ölablaufstopfen ③
-Ölfilterelement-Ablaufstopfen ④

Das Kurbelgehäuse und den Öltank (Rahmen) leerlaufen lassen.

SOSTITUZIONE DELL'OLIO MOTORE

•Unterer Motorbügel
-Ölschlauchklammer ①
- Steckschraube (Öl- schlauch) ②
-Ölschlauch ③
-Ölsieb (Rahmen) ④

1. Kontrollieren:

-Ölsieb (Rahmen)
- Verstopft → Ausblasen.

1. Rimuovere:

1. Soll auch der Ölfilter gewechselt werden, müssen zusätzlich folgende Arbeiten durchgeführt werden.

Austauschschritte

• Ölfilter-Gehäusedeckel ① und Filtereinsatz ② demontieren.
• O-Ring ③ prüfen und bei Rißbildung oder Beschädigung erneuern.
• Neuen Filtereinsatz und Ölfilter-Gehäusedeckel montieren.

Ölfilter-Gehäusedeckel 10 Nm (1,0 m • kg)

8. Montieren:

•Kupferunterlegscheibe ①

•Ölsieb (Rahmen) ②

90 Nm (9,0 m · kg)

-Ölschlauch ③

•Schraube (Ölschlauch) ④

10 Nm (1,0 m · kg)

-Ölschlauchklammer ⑤

2 Nm (0,2 m · kg)

•Unterer Motorbügel

10 Nm (1,0 m · kg)

9. Montieren:

•Kupferunterlegscheibe

-Ölfiltereinsatz-Ablaufstopfen

10 Nm (1,0 m · kg)

•Kurbelgehäuse-Ölablaufstopfen

20 Nm (2,0 m · kg)

●Rahmen des Ölablaufstop-

23 Nm (2,3 m · kg)

10. Befüllen:

•Motoröl

Ölfüllmenge

Gesamtmenge 1.7 L

Ölwechsel ohne Filterwechsel

1,5 L

Ölwechsel mit Filterwechsel

1,6 L

11. Kontrollieren:

-Öllecks

12. Kontrollieren:

- Motorölstand

13. Montieren:

-Öltankdeckel

• Öldruckkontrollschraube ① ge-ringfügig lockern.
• Motor starten und bei Leerlauf-drehzahl warten, bis Öl an der Öldruckkontrollschraube austritt. Tritt nach einer Minute kein Öl aus, den Motor ausschalten, um Schäden zu vermeiden.
• Olkanäle, Olfilter und Olpumpe auf Beschädigung oder Undichtigkeit prüfen.
• Nach der Fehlerbeseitigung den Motor starten und den Öldruck erneut kontrollieren.
  -Öldruckkontrollschraube vorschriftsmäßig festziehen.

Öldruckkontroll- schraube

10 Nm (1,0 m • kg)

LEERLAUFGEMISCH EINSTELLEN

1. Einstellen:

•Leerlaufgemisch-Regulier-schraube ①

Arbeitsschritte

HINWEIS:

Für optimalen Kraftstofffluß bei geringer Gasgriffdrehung ist die Leerlaufgemisch-Regulierschraube werksseitig für jede Maschine individuell voreingestellt. Vor dem Verstellen dieser Schraube zuerst die werksseitige Einstellung ermitteln. Die Regulierschraube hierzu ganz hineindrehen und dabei die Anzahl der Umdrehungen mitzählen. Anschließend diesen Wert als Werkseinstellung notieren.

•Leerlaufgemisch-Regulier- schraube leicht bis zum An- schlag eindrehen.
•Leerlaufgemisch-Regulier- schraube um die werksseitig bestimmte Anzahl von Umdre- hungen wieder herausdrehen.

Leerlaufgemisch-Regulierschraube

2 Umdrehungen her-

aus

*1 Umdrehungen heraus

**1 1/8 Umdrehungen

heraus

(Beispiel)

* Nur EUROPE
** Nur CDN, ZA, AUS und NZ

CONTROLLO PRESSIONE DELL'OLIO

1. Controllare:

REGLAGE DU REGIME DE RALENTI

LEERLAUFDREHZAHL EINSTE- LEN

1. Den Motor anlassen und einige Minuten warmlaufen lassen.

2. Anschließen:

-Induktiver Drehzahlmesser (an Zündkerzenleitung)

1. Einstellen:

•Leerlaufdrehzahl

Arbeitsschritte

- Leerlaufgemisch-Regulier- schraube einstellen. Siehe unter "LEERLAUFGE- MISCH EINSTELLEN".

•Leerlaufestellschraube ① verdrehen, bis der Motor mit niedrigstmöglicher Drehzahl läuft.

Die Leerlaufeinstellschraube ① nach ⓐ drehen, um die Leerlaufdrehzahl zu erhöhen.

Die Leerlaufeinstellschraube ① nach ⑥ drehen, um die Leerlaufdrehzahl zu reduzieren.

Induktivdrehzahlmesser YU-8036-B Motor-Drehzahlmesser 90980-03113

Leerlaufdrehzahl 1.800–2.100 U/min

REGOLAZIONE DEL MINIMO

VENTILSPIEL KONTROLLIEREN UND EINSTELLEN

HINWEIS:

- Das Ventilspiel sollte bei kaltem Motor und Raumtemperatur eingestellt werden.

- Bei Messung oder Einstellung des Ventilspiels muß der entsprechende Kolben im oberen Totpunkt (OT) des Verdichtungstakts stehen.

1. Demontieren:

•Sitzbank

•Kraftstofftank

Siehe unter "SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN" im KAPITEL 4.

1. Ablassen:

•Kühlflüssigkeit

Siehe unter "KÜHLFLÜSSIGKEIT WECHSELN".

• Rechter Kühler Siehe Abschnitt "KÜHLER" in KAPITEL 4.
  •Vergaser Siehe Abschnitt "VERGA- SER" in KAPITEL 4.
• Zündkerze
• Oberer Motorbügel
• Zylinderkopfdeckel Siehe Abschnitt "NOCKEN-WELLEN" in KAPITEL 4.

3. Rimuovere:

• Steuermarkierung-Zugangsschraube ①
  •Kurbelwellenende-Zugangsschraube ②
  •O-Ring

4. Rimuovere:

- Ventilspiel Unvorschriftsmäßig → Ein- stellen.

Ventilspiel (kalt)

Einlaßventil

0,10–0,15 mm

Auslaßventil

0,17–0,22 mm

5. Controllare:

•Kurbelwelle mit einem Schraubenschlüssel gegen den Uhrzeigersinn drehen.

HINWEIS:

Den Dekompressionshebel betätigen, damit sich die Kurbelwelle leichter drehen läßt.

- Wenn sich der Kolben des Zylinders im oberen Totpunkt (OT) befindet, die OT-Markierung ^a des Rotors auf die Kurbelgehäuse-Markierung ^b ausrichten.

HINWEIS:

Der Kolben steht im oberen Totpunkt, wenn die Markierung © an der Auslaß-Nockenwelle und © an der Einlaß-Nokkenwelle laut Abbildung mit der Zylinderkopfkante fluchtet.

- Ventilspiel Ⓔ mit einer Fühlerlehre ① messen.

HINWEIS:

Bei unzulässigem Spiel das Meßergebnis notieren.

Fasi di controllo:

•Die Nockenwellen (Einlaß und Auslaß) demontieren. Siehe Abschnitt "NOCKEN- WELLEN" in KAPITEL 4.

1. Regolare:

•Gioco valvole

• Dekompressionszug ①, Führung ②, Schraube ③ und Dekompressionswelle ④ ausbauen.
• Tassenstößel ⑤ und Ventilplättchen ⑥ demontieren.

HINWEIS:

• Vor dem Ausbau der Ventilplättchen das Kurbelgehäuse mit einem sauberen Tuch abdecken, damit die Ventilplättchen nicht hineinfallen können.
• Tassenstößel und Ventilplättchen für den späteren Wiedereinbau markieren.
  • Die Ventilplättchen gemäß Tabelle wählen.

Stärkenbereich		Verfügbare Ventilplättchen:25 verschiedene Stärken
Nr. 120–Nr. 240	1,20 mm–2,40 mm	In Abstufungen von 0,05 mm erhältlich

HINWEIS:

Die Stärke ⓐ ist in Hundertstelmillimetern auf der Oberfläche der Ventilplättchen angegeben.
•Hundertstel gemäß Tabelle run- den.

Letzte Ziffer auf dem Plättchen	Gerundeter Wert
0, 1 oder 2 0
4, 5 oder 6 5
8 oder 9 10

BEISPIEL:

Nr. des ausgebauten Ventilplätt- chens = 148

Gerundeter Wert = 150

HINWEIS:

Ventilplättchen sind nur in Abstu- fungen von 0,05 mm erhältlich.

•Gerundete Ventilplättchen-Nummer und gemessenes Ventilspiel in der nachfolgenden Tabelle suchen. Aus dem Schnittpunkt der beiden Koordinaten ergibt sich die neue Ventilplättchen-Stärke bzw. -Nummer.

HINWEIS:

Bei einer Nachkontrolle dient die neue Ventilplättchen-Stärke zunächst nur als Bezugsgröße.

- Neue Ventilplättchen ⑦ und Tassenstößel ⑧ einsetzen.

HINWEIS:

• Motoröl auf die Tassenstößel auftragen.
• Molybdändisulfidöl auf die Spitzen der Ventilschäfte auftragen.
• Die Tassenstößel müssen sich mühelos mit einem Finger drehen lassen.
  •Die Ventilplättchen und Tassenstößel müssen an der ursprünglichen Stelle eingesetzt werden.
  •Die Dekompressionswelle ⑨, Scheibe ⑩, Schraube (Dekompressionswelle) ⑪, Führung ⑫, Schraube (Führung) ⑬ und den Dekompressions-Seilzug ⑭ einbauen.

HINWEIS:

Motoröl auf die Dekompressionswelle auftragen.

Schraube (Dekompres- sionswelle)

7 Nm (0,7 m • kg)

Schraube (Führung)

10 Nm (1,0 m • kg)

- Die Nockenwellen (Auslaß und Einlaß) einbauen. Siehe Abschnitt "NOCKEN-WELLEN" in KAPITEL 4.

• Krümmer und Schalldämpfer vor Beginn dieser Arbeit abkühlen lassen.
  •Den Motor während dieser Arbeit nicht anlassen.

PULIZIA DEL PARASCINTILLE (Per USA)

AVVERTENZA

• Schrauben (Funkenfänger) ①

1. Rimuovere:

●Bullone (parascintille) ①

2. Déposer:

- Funkenfänger ① Den Funkenfänger aus dem Schalldämpfer herausziehen.

2. Rimuovere:

- Funkenfänger Den Funkenfänger leicht ausklopfen, dann mit einer Stahlbürste etwaige Kohle-ablagerungen entfernen.

4. Montieren:

- Funkenfänger Den Funkenfänger in den Schalldämpfer einführen und die Bohrungen aufein- adner ausrichten.

•Schrauben (Funkenfänger)

10 Nm (1,0 m · kg)

3. Pulire:

HYDRAULISCHE BREMSANLAGE ENTLÜFTEN

WARNING

Die Anlage muß entlüftet werden, wenn:

•die Anlage zerlegt wurde,

- ein Schlauch gelöst oder erneuert wurde,

- der Flüssigkeitsstand sehr niedrig ist,

•die Anlage nicht einwandfrei funktioniert.

Eine nicht korrekt durchgeführte Entlüftung kann zur Verminderung der Bremsleistung führen.

1. Demontieren:

•Behälterdeckel

-Membran

•Protektor (Hinterradbremse)

1. Entlüften:

•Bremsflüssigkeit

A Vorn

BHinten

Arbeitsschritte

a. Ausgleichsbehälter mit der empfohlenen Bremsflüssigkeit befüllen. Darauf achten, daß keine Flüssigkeit verschüttet wird und der Ausgleichsbehälter nicht überläuft.

b. Membran einsetzen.

c. Durchsichtigen Kunststoff- schlauch ② fest auf Entlüf- tungsschraube ① aufstecken.

d. Freies Schlauchende in Auffangbehälter führen.

e. Hand- bzw. Fußbremshebel mehrmals langsam betätigen.

f. Handbremshebel ziehen bzw. Fußbremshebel drücken und in dieser Stellung halten.

g. Entlüftungsschraube lockern und Hand- bzw. Fußbremshebel bis zum Anschlag bewegen.

h. Entlüftungsschraube festziehen, danach Hand- bzw. Fußbremshebel loslassen.

Entlüftungsschraube

6 Nm (0,6 m • kg)

i. Schritte (e) bis (h) solange wiederholen, bis sich keine Luftblasen mehr im Kunststoffschlauch befinden.

PARTE CICLISTICA

Kann die Anlage nicht zufriedenstellend entlüftet werden, sollte die Bremsflüssigkeit einige Stunden ruhen. Den Entlüftungsvorgang erst wiederholen, wenn die winzigen Luftblasen verschwunden sind.

j. Ausgleichsbehälter bis zur Markierung auffüllen.

WARNUNG

Nach dem Entlüften der Bremsanlage die Bremse auf einwandfreie Funktion prüfen.

3. Montieren:

•Protektor (Hinterradbremse)
•Membran
•Behälterdeckel

VORDERRADBREMSE EINSTELLEN

1. Kontrollieren:

- Handbremshebelposition (Abstand @ zwischen Handbremshebel und Gasdrehgriff)

Handbremshebelposition ⓐ

Standardpo-

sition

Umfang der Einstellung

95 mm 76–97 mm

2. Demontieren:

•Hebelabdeckung

3. Einstellen:

•Handbremshebelposition

Stufen bei der Einstellung des Handbremshebels

•Die Sicherungsmutter ① lösen.
•Die Einstellschraube ② drehen, bis die Hebelposition ④ innerhalb des vorgeschriebenen Bereichs liegt.
•Die Sicherungsmutter wieder festziehen.

Muttern

5 Nm (0,5 m • kg)

ACHTUNG:

Die Mutter muß festgezogen werden, um den korrekten Betrieb der Bremse zu gewährleisten.

4. Montieren:

•Hebelabdeckung

NOTA:

HINTERRADBREMSE EINSTELLEN

1. Kontrollieren:

- Fußbremshebelposition ⓐ Unvorschriftsmäßig → Ein- stellen.

Fußbremshebelposition ⓐ

5 mm

REGOLAZIONE DEL FRENO POSTERIORE

1. Controllare:

•Fußbremshebelposition

Arbeitsschritte

●Sicherungsmutter ① lockern.
- Einstellmutter ② verdrehen, bis die vorgeschriebene Fußbremshebelposition @ erreicht ist.
●Sicherungsmutter festziehen.

WARNING

• Die Fußbremshebelposition gemäß Abbildung zwischen der Maximaleinstellung A und der Minimaleinstellung B einstellen. (Das Ende ⑥ der Schraube ③ sollte dabei an der unteren Einstellmutter ④ überstehen, aber nicht weniger als 2 mm © vom Fußbremshebel ⑤ entfernt sein.)
  •Sicherstellen, daß die Bremse nach dem Einstellen nicht schleift.

VORDERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEU- ERN

1. Kontrollieren:

- Bremsbelagstärke @ Unvorschriftsmäßig → Komplett erneuern.

Bremsbelagstärke

4,4 mm

1,0 mm

1. Erneuern:

•Bremsbeläge

Arbeitsschritte

- Haltestift-Abdeckschraube ① lösen.

1. Regolare:

●Haltestift ② demontieren.
•Bremsschlauchhalterung ③ und Bremssattel ④ von der Teleskopgabel demontieren.
- Haltestift und Bremsbeläge ⑤ demontieren.
•Durchsichtigen Kunststoffschlauch ⑥ fest auf Entlüftungsschraube ⑦ aufstekken und freies Schlauchende in Auffangbehälter führen.
- Entlüftungsschraube lockern und den Bremskolben hineindrücken.

ACHTUNG:

Die abgelassene Bremsflüssigkeit nicht wiederverwenden.

- Entlüftungsschraube festziehen.

Entlüftungsschraube 6 Nm (0,6 m • kg)

• Bremsbeläge ⑧ und Haltestift montieren.
  •Die Bremsbelag-Nasen ⓐ auf die Bremssattel-Aussparungen ⓑ ausrichten.
• Haltestifte provisorisch festziehen.
  •Bremsschlauchhalterung ⑨ sowie Bremssattel ⑩ montieren und Haltestift ⑪ festziehen.

HINWEIS:

HINWEIS:

Die Kerbe © in der Bremsschlauchhalterung auf die Nase d an der Teleskopgabel ausrichten und den Bremsschlauch befestigen.

Schraube (Bremssattel)

23 Nm (2,3 m • kg)

Haltestift

18 Nm (1,8 m • kg)

●Haltestift ⑫ montieren.

Haltestift-Abdeck- schraube 3 Nm (0,3 m • kg)

3. Kontrollieren:

- Bremsflüssigkeitsstand Siehe unter "BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN".

4. Kontrollieren:

- Funktion des Handbremshebels Weich oder schwammig bei der Betätigung → Bremsanlage entlüften. Siehe unter "HYDRAULISCHE BREMSANLAGE ENTLÜFTEN".

- Bremsbelagstärke @ Unvorschriftsmäßig → Komplett erneuern.

Bremsbelagstärke 6,4 mm 1,0 mm

2. Erneuern:

•Bremsbeläge

Arbeitsschritte

• Protektor ① und Bremsbelag-Haltestift-Abdeckschraube ② demontieren.
• Bremsbelag-Haltestift ③ lösen.
• Hinterrad ④ und Bremssattel ⑤ demontieren. Siehe unter "VORDERRAD UND HINTERRAD" im KAPITEL 5.

• Haltestift ⑥ und Bremsbeläge ⑦ entfernen.
  •Durchsichtigen Kunststoffschlauch ⑧ fest auf Entlüftungsschraube ⑨ aufstekken und freies Schlauchende in Auffangbehälter führen.
• Entlüftungsschraube lockern und den Bremskolben hineindrücken.

ACHTUNG:

Die abgelassene Bremsflüssigkeit nicht wiederverwenden.

- Entlüftungsschraube festziehen.

Entlüftungsschraube

6 Nm (0,6 m • kg)

- Bremsbeläge ⑩ und Haltestift ⑪ montieren.

HINWEIS:

• Bremsbeläge mit deren Überständen ① in die Bremsschuhaussparungen ② anbringen.
• Den Haltestift provisorisch festziehen.
• Bremssattel ⑫ und Hinterrad ⑬ montieren. Siehe unter "VORDERRAD UND HINTERRAD" im KAPITEL 5.
  ●Haltestift ⑭ festziehen.

Haltestift

18 Nm (1,8 m • kg)

- Haltestift-Abdeckschraube ⑮ und Protektor ⑯ montieren.

Haltestift-Abdeckschraube

3 Nm (0,3 m • kg)

Protektor-Schraube

7 Nm (0,7 m • kg)

- Bremsflüssigkeitsstand Siehe unter "BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN".

4. Kontrollieren:

- Funktion des Fußbremshebels Weich oder schwammig bei der Betätigung → Bremsanlage entlüften. Siehe unter "HYDRAULISCHE BREMSANLAGE ENTLÜFTEN".

INSPEKTION DER ISOLIERUNG DES HINTERRADBREMSBELAGS

1. Demontieren:

- Bremsbelag Siehe Abschnitt "INSPEKTION UND ERNEUERUNG DER HINTERRAD-BREMSBELAGPLATTE".

2. Kontrollieren:

- Isolierung des Hinterradbremsbelags ① Beschädigung → Ereneuern.

BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN

1. Das Motorrad so stellen, daß der Hauptbremszylinder (Ausgleichsbehälter) waagerecht steht.

2. Kontrollieren:

- Bremsflüssigkeitsstand Niedrig → Bremsflüssigkeit auffüllen.

@Minimalstand-Markierung

A Vorn

BHinten

Empfohlene Bremsflüs-

sigkeit

DOT 4

WARNING

• Nur Bremsflüssigkeit der empfohlenen Spezifikation verwenden. Andere Produkte können zu verminderter Bremsleistung führen.
  •Nur Bremsflüssigkeit der gleichen Sorte nachfüllen. Die Mischung unterschiedlicher Sorten kann die Bremsleistung vermindern.
• Beim Nachfüllen darauf achten, daß kein Wasser oder Fremdstoffe in den Ausgleichsbehälter gelangt.
  •Darauf achten, daß keine Bremsflüssigkeit auf lackierte Flächen gelangt. Sollte dies dennoch geschehen, sofort abwischen.

3. Ispezionare:

Übermäßiger Verschleiß →

Erneuern.

HINWEIS:

Antriebskettenrad, Hinterradritzel und Antriebskette als Satz erneuern.

Die Antriebskette mit einem Ketten- schneider ② demontieren.

1. Reinigen:

•Antriebskette

So viel Schmutz wie möglich wegbürsten. Dann die Kette mit dem Kettenreiniger reinigen.

ACHTUNG:

Diese Maschine hat eine Antriebskette mit kleinen Gummi-O-Ringen ① zwischen den Kettenplättchen. Dampfreinigung, Hochdruckwäsche, bestimmte Lösungsmittel und Kerosin können diese O-Ringe beschädigen.

•O-Ring ① (Antriebskette) Schäden → Antriebskette ersetzen.

•Walze ②

- Seitenplatte ③ Schäden/Verschleiß → Antriebskette ersetzen.

1. Ispezionare:

- Länge @ von 10 Antriebskettengliedern Unvorschriftsmäßig → Erneuern.

Länge von 10 Antriebs- kettengliedern

150,1 mm

1. Misurare:

•Antriebskette (Beweglichkeit) ⓐ

Kette reinigen, schmieren und wie abgebildet halten.

Schwergängigkeit → Erneuern.

5. Controllare:

Beim Einbauen der Antriebskette das Lithiumfett Kettenschloß und O-Ringe auftragen.

6. Installare:

•Verbindungsplättchen

HINWEIS:

•Die Kettenschloßplatte mit einem Kettennieter ⑤ auf das Kettenglied pressen.

- Das Ende der Kettenschloßplatte mit dem Kettennieter ⑥ nieten.

- Nach dem Zunieten des Ketten-schlosses sicherstellen, daß die Bewegung glatt ist.

7. Installare:

●Piastrina ④

NOTA:

Empfohlenes Schmier- mittel

Motoröl oder Ketten- spray

8. Lubrificare:

ANTRIEBSKETTEN-DURCHHANG EINSTELLEN

1. Das Motorrad am Motor aufbocken, um das Hinterrad vom Boden abzuheben.
2. Kontrollieren:
3. Antriebsketten-Durchhang @ über der Kettenführungs-Schraube. Unvorschriftsmäßig → Einstellen.

Antriebsketten-Durchhang

40–50 mm

HINWEIS:

Vor dem Prüfen oder dem Einstellen des Kettendurchhangs das Hinterrad mehrere Umdrehungen durchdrehen und den Kettendurchhang über die gesamte Länge der Kette prüfen. Den Kettendurchhang mit dem Hinterrad in dieser "straffe Kette" Position prüfen und/oder einstellen.

1. Einstellen:

•Antriebsketten-Durchhang

Arbeitsschritte

• Achsmutter ① und Sicherungsmuttern ② lockern.
• Einstellschrauben ③ verdrehen, bis der vorgeschriebene Kettendurchhang erreicht ist.

Zum Straffen der Kette die Einstellschraube ③ gegen den Uhrzeigersinn drehen.

Zu Lockern der Kette die Einstellschraube ③ im Uhrzeigersinn drehen und das Rad nach vorne drücken.

- Beide Kettenspanner jeweils gleichmäßig einstellen, damit die Ausrichtung sich nicht ver- stellt. (Die Markierungen @ auf beiden Kettenspannern dienen zum korrekten Ausrichten des Hinterrads.)

HINWEIS:

Die Kette muß von hinten blikkend mit dem Kettenrad fluchten.

ACHTUNG:

Eine zu straff gespannte Kette verursacht erhöhten Verschleiß von Motor, Lagern und anderen wichtigen Bauteilen. Daher darauf achten, daß der Ketten-durchhang sich im Sollbereich befindet.

- Achsmutter festziehen. Dabei die Antriebskette nach unten drücken.

Achsmutter

125 Nm (12,5 m • kg)

●Sicherungsmuttern festziehen.

- Funktion der Teleskopgabel Die Gabel mehrmals tief ein- und ausfedern lassen. Schwergängigkeit, Undich- tigkeit → Instand setzen oder erneuern.

•Protektor
•Staubmanschette ①

HINWEIS:

Einen dünen Schraubendreher verwenden und vorsichtig vorgehen, um das Standrohr und die Staubmanschette nicht zu beschädigen.

PULIZIA DEL PARAOLIO E DEL PARAPOLVERE DELLE FORCELLE ANTERIORI

•Dichtring und Staubmanschette nach jeder Fahrt reinigen.
•Lithiumfett auf das Standrohr auftragen.

2. Pulire:

Wenn die Bewegung der Teleskopgabel sich beim Fahren zu steif anfühlt, verringern Sie den Innendruck der Teleskopgabel.

1. Den Motor auf einem geeigneten Ständer aufbocken, um das Vorderrad vom Boden abzuheben.
2. Die Luftablaßschraube ① demontieren, und den Innendruck aus der Teleskopgabel ablassen.
3. Einbauen: •Entlüftungsschraube

1 Nm (0,1 m · kg)

TELESKOPGABEL-ZUGSTUFEN-DÄMPFUNG EINSTELLEN

1. Einstellen:

•Zugstufendämpfung

(die Einstellschraube ① verdrehen)

Die Einstellschraube ① nach ⓐ drehen, um die Zugstufendämpfung zu erhöhen (Dämpfung härter).

Die Einstellschraube ① nach ⑥ drehen, um die Zugstufendämpfung zu reduzieren (Dämpfung weicher).

Einstellungen

Maximal Minimal

Vollständig hineingedreht

20 Rasten gelöst (nach vollständigem Hineindrehen)

•Normaleinstellung

Zum Erreichen der Normaleinstellung die Einstellschraube nach vollständigem Hineindrehen um die vorgeschriebene Anzahl Rasten lösen.

Normaleinstellung

12 Rasten gelöst

*9 Rasten gelöst

**8 Rasten gelöst

* Nur EUROPE

** Nur AUS, NZ und ZA

ACHTUNG:

Den Einstellmechanismus nie über die Minimal- oder Maximal-einstellung hinausdrehen.

WARNING

Beide Gabelholme stets gleichmäßig einstellen. Eine ungleichmäßige Einstellung beeinträchtigt das Fahrverhalten.

TELESKOPGABEL-DRUCKSTU- FEN-DÄMPFUNG EINSTELLEN

1. Demontieren:

•Gummikappe

1. Einstellen:

- Druckstufendämpfungskraft (die Einstellschraube ① verdrehen)

Die Einstellschraube ① nach ⓐ drehen, um die Druckstufendämpfung zu erhöhen (Dämpfung härter).

Die Einstellschraube ① nach ⑥ drehen, um die Druckstufendämpfung zu reduzieren (Dämpfung weicher).

Einstellungen

Maximal Minimal

Vollständig hineinge-dreht

20 Rasten gelöst (nach vollständigem Hineindrehen)

•Normaleinstellung

Zum Erreichen der Normaleinstellung die Einstellschraube nach vollständigem Hineindrehen um die vorgeschriebene Anzahl Rasten lösen.

Normaleinstellung 14 Rasten gelöst *15 Rasten gelöst

* Nur AUS, NZ und ZA

ACHTUNG:

Den Einstellmechanismus nie über die Minimal- oder Maximal-einstellung hinausdrehen.

WARNING

Beide Gabelholme stets gleichmäßig einstellen. Eine ungleichmäßige Einstellung beeinträchtigt das Fahrverhalten.

1. Montieren:

•Gummikappe

•Schwinge (Beweglichkeit)

Geräusch/Schwergängigkeit → Drehpunkte schmieren oder instand setzen.

Beschädigung/Undichtigkeit

→ Erneuern.

ISPEZIONE DELL'AMMORTIZZA- TORE POSTERIORE

1. Ispezionare:

FEDERBEIN-FEDERVORSPAN- NUNG EINSTELLEN

1. Das Motorrad am Motor aufbocken, um das Hinterrad vom Boden abzuheben.
2. Demontieren:

•Rahmen-Hinterteil

1. Lösen:

●Sicherungsmutter ①

1. Einstellen:

•Federvorspannung

(die Einstellmutter ② ver-drehen)

Die Einstellmutter ② hineindrehen, um die Federvorspannung zu erhöhen (Federung härter).

Die Einstellmutter ② hineindrehen, um die Federvorspannung zu reduzieren (Federung weicher).

Feder-Einbaulänge ⓐ

Normalein- stellung

244 mm

*247 mm

**243.5 mm

Einstellungen

240,5-

258,5 mm

* Nur EUROPE
** Nur AUS, NZ und ZA

HINWEIS:

• Vor der Einstellung muß jeglicher Schmutz und Schlamm im Bereich der Muttern abgewaschen werden.
  •Die Feder-Einbaulänge variiert um 1,5 mm pro Drehung der Einstell-mutter.

ACHTUNG:

Den Einstellmechanismus nie über die Minimal- oder Maximal-einstellung hinausdrehen.

1. Festziehen:

●Sicherungsmutter

1. Montieren:

•Rahmen-Hinterteil

29 Nm (2,9 m · kg)

REGOLAZIONE DEL PRECARICO DELLA MOLLA DELL'AMMOR- TIZZATORE POSTERIORE

FEDERBEIN-ZUGSTUFENDÄMP- FUNG EINSTELLEN

1. Einstellen:

- Zugstufendämpfung (die Einstellschraube ① verdrehen)

Die Einstellschraube ① nach ⓐ drehen, um die Zugstufendämpfung zu erhöhen (Dämpfung härter).

Die Einstellschraube ① nach ⑤ drehen, um die Zugstufen-dämpfung zu reduzieren (Dämpfung weicher).

Einstellungen

Maximal Minimal

Vollständig hineinge-dreht

20 Rasten gelöst (nach vollständigem Hineindrehen)

Zum Erreichen der Normaleinstellung die Einstellschraube nach vollständigem Hineindrehen um die vorgeschriebene Anzahl Rasten lösen. (Dabei müssen die Markierungen ① und ⑥ fluchten.)

Normaleinstellung Ungefähr 7 Rasten gelöst *, **Ungefähr 10 Rasten gelöst

* Nur EUROPE
* Nur AUS, NZ und ZA

ACHTUNG:

Den Einsteller nicht über die Minimum- oder Maximum-Einstellposition zwingen. Der Einsteller könnte beschädigt werden.

EINSTELLUNG DER FEDERBEIN-DRUCKSTUFENDÄMPFUNG

1. Einstellen:

- Tiefdruckstufen-Dämpfungskraft (die Einstellschraube ① drehen)

Die Einstellschraube ① nach ⓐ drehen, um die Druckstufendämpfung zu erhöhen (Dämpfung härter).

Die Einstellschraube ① nach ⑥ drehen, um die Druckstufendämpfung zu reduzieren (Dämpfung weicher).

Einstellungen

Maximal Minimal

Vollständig hineinge-dreht

20 Rasten gelöst (nach vollständigem Hineindrehen)

Zum Erreichen der Normaleinstellung die Einstellschraube einmal vollständig hineindrehen und anschließend um die vorgeschriebene Anzahl an Rasterstufen wieder herausdrehen. (Die Stanzmarkierungen ① an der Einstellschraube und ⑥ an der Hochdruck-Dämpfungsschraube müssen dabei fluchten.)

Normaleinstellung

Ungefähr 9 Rasten

gelöst

*, **Ungefähr 12

Rasten gelöst

* Nur EUROPE

** Nur AUS, NZ und ZA

ACHTUNG:

Den Einstellmechanismus nie über die Minimal- oder Maximal-einstellung hinausdrehen.

EINSTELLUNG DER FEDERBEIN-DRUCKSTUFENDÄMPFUNG

1. Einstellen:

- Hochdruckstufen-Dämpfungskraft (die Einstellschraube ① drehen)

Die Einstellschraube ① nach ⓐ drehen, um die Druckstufendämpfung zu erhöhen (Dämpfung härter).

Die Einstellschraube ① nach ⑥ drehen, um die Druckstufendämpfung zu reduzieren (Dämpfung weicher).

Einstellungen

Maximal Minimal

Vollständig hineinge-dreht

2 Drehungen gelöst (nach vollständigem Hineindrehen)

REGOLAZIONE DELLA FORZA DI SMORZAMENTO DI COMPRESSIONE ALTA DELL'AMMORTIZZATORE POSTERIORE

1. Regolare:

Zum Erreichen der Normaleinstellung die Einstellschraube einmal vollständig hineindrehen und anschließend um die vorgeschriebene Anzahl an Drehungen wieder lösen bzw. herausdrehen. (Die Stanzmarkierungen ① an der Einstellschraube und ② an der Einstellschraubenfassung müssen dabei fluchten.)

Normaleinstellung Ungefähr 1 1/2 Dre- hungen gelöst *Ungefähr 1 1/4 Dre- hungen gelöst

* Nur AUS, NZ und ZA

ACHTUNG:

Den Einstellmechanismus nie über die Minimal- oder Maximal-einstellung hinausdrehen.

Unvorschriftsmäßig → Einstellen.

Standard-Reifenluftdruck

100 kPa (1,0 bar)

HINWEIS:

• Den Reifenluftdruck bei kalten Reifen kontrollieren.
• Bei zu niedrigem Reifendruck liegt die Reifenwulst nicht fest an, was dazu führen kann, daß sich der Reifen von der Felge löst.
• Ein geneigter Reifenventilschaft deutet an, daß der Reifen verrutscht ist.
• Bei geneigtem Reifenventilschaft muß die Reifenposition berichtigt werden.

SPEICHEN KONTROLLIEREN UND FESTZIEHEN

1. Kontrollieren:

- Speichen ①

Verzug/Beschädigung →

Erneuern.

Speichen locker → Nachspannen.

1. Festziehen:

•Speichen

3 Nm (0,3 m · kg)

HINWEIS:

Die Speichen müssen vor und nach dem Einfahren nachgezogen werden. Nach jeder Übungsfahrt bzw. Rennen die Speichenspannung prüfen.

Das Rad anheben und drehen.

Übermäßig → Erneuern.

CONTROLE ET REGLAGE DE LA TETE DE FOURCHE

1. Das Motorrad am Motor aufbocken, um das Vorderrad vom Boden abzuheben.

2. Kontrollieren:

•Lenkkopf

Die Gleitrohre am unteren Ende umfassen und die Teleskopgabel wie gezeigt hin und her bewegen. Spiel → Einstellen.

3. Kontrollieren:

- Lenker (Leichtgängigkeit)

Den Lenker von Anschlag zu Anschlag drehen.

Schwergängigkeit → Ring- mutter einstellen.

•Den Scheinwerfer ausbauen.
- Lenker und obere Gabelbrücke demontieren.
- Ringmutter ① mit dem Haken- schlüssel ② lockern.

28 Nm (2,8 m • kg, 20 ft • lb)

- Ringmutter ③ mit dem Haken- schlüssel ④ festziehen.

HINWEIS:

Den Drehmomentschlüssel im rechten Winkel zum Hakenschlüssel ansetzen.

Ringmutter (vorläufiges Anzugsmo- ment) 38 Nm (3,8 m • kg)

•Ringmutter um eine Drehung lockern.
- Ringmutter mit Hilfe des Haken- schlüssels vorschriftsmäßig festziehen.

WARNING

Nicht zu fest anziehen.

Ringmutter (endgültiges Anzugs- moment) 7 Nm (0,7 m • kg)

• Lenkkopf nochmals überprüfen, indem die Gabel zwischen rechtem und linkem Anschlag bewegt wird. Bei Schwergängigkeit Lenkkopf zerlegen und Lenkkopflager kontrollieren.
• Den oberen Bügel ⑤, die Lenkschaftmutter ⑥, den Lenker ⑦, den Lenkerhalter ⑧ und den Scheinwerfer ⑨ einbauen.

HINWEIS:

•Die Lenkerhalterung mit der Markierung @ nach vorn montieren.
•Das Ende des Kraftstofflüftungsschlauchs ⑩ in das Loch an der Lenksäule setzen.

ACHTUNG:

Zuerst die vorderen Schrauben der Lenkerhalterung, danach die hinteren Schrauben anziehen.

Lenkschaftmutter 145 Nm (14,5 m • kg)

Lenkerhalterung 28 Nm (2,8 m • kg) Klemmschraube (oberer Bügel)

23 Nm (2,3 m • kg) Scheinwerfer

7 Nm (0,7 m • kg)

ALLGEMEINE SCHMIERUNG

Um einen sicheren Betriebzu gewährleisten, die Maschine bei der Montage, nach dem Einfahren und nach jedem Rennen schmieren.

①Alle Seilzüge
②Kupplungshebel-Drehpunkt
③Schalthebel-Drehpunkt
④Fußrasten-Drehpunkt
⑤Kontaktfläche zwischen Gasdrehgriff und Lenker
⑥Antriebskette
⑦Gaszugscheibe
⑧Gaszugende
⑨Kupplungszugende
⑩Dekompressionszugende
A Yamaha Seilzug-Schmiermittel oder gleichwertiges Mittel verwenden.
BMotoröl oder Spezial-Kettenspray verwenden.
©Hochwertiges leichtes Lithiumfett verwenden.

ACHTUNG:

Überschüssiges Schmiermittel abwischen. Darauf achten, daß kein Schmiermittel auf die Bremsscheiben gelangt.

LUBRIFICAZIONE

Verschleiß/Beschädigung → Erneuern.

•Isolatorfuß-Farbe ②

Die normale Färbung ist Rehbraun.

Abnormale Färbung → Den Motorzustand kontrollieren.

HINWEIS:

Läuft der Motor viele Stunden mit niedriger Drehzahl, weist der Zündkerzen-Isolatorfuß auch bei gutem Motor- und Vergaserzustand Veröhung auf.

1. Messen:

•Elektrodenabstand ⓐ

Eine Fühlerlehre verwenden.

Unvorschriftsmäßig → Einstellen.

Elektrodenabstand 0,7–0,8 mm

1. Die Zündkerze ggf. mit Kerzenreiniger säubern.

PARTE ELETTRICA

- Vor dem Einschrauben der Zündkerze Kerzenkörper und Dichtfläche säubern.

•Die Zündkerze zuerst handfest anziehen ⓐ und dann erst vorschriftsmäßig festziehen Ⓒ.

1. Serrare:

- Steuermarkierung-Zugangsschraube ①

Induktivdrehzahlmes-

ser

YU-8036-B

Motor-Drehzahlmesser

90890-03113

2. Collegare:

- Motor anlassen, einige Minuten warmlaufen lassen und dann mit der vorgeschriebenen Drehzahl laufen lassen.

Motordrehzahl 1.800–2.100 U/min

- Kontrollieren, ob sich die Zündbereich-Markierung ⑥ auf Höhe der Gehäusemarkierung ⑦ befindet.

Falscher Zündbereich → Lichtmaschinenrotor und/oder Impulsgeber überprüfen.

3. Controllare:

- Anticipo mínimo

Fasi di controllo:

• Steuermarkierung-Zugangsschraube

4. Installare:

Siehe Abschnitt "SITZ-BANK, KRAFTSTOFF-TANK UND SEITENABDEKKUNGEN" in KAPITEL 4.

1. Demontieren:

•Lampenshutzkappe ①

1. Lösen:

•Lampenhalter ①

1. Demontieren:

•Schweinwerferlampe ②

WARNING

Scheinwerferlampen werden sehr schnell heiß, daher entflammbares Material fernhalten und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.

1. Montieren:

•Schweinwerferlampe New Die neue Schweinwerfer- lampe mit dem Lampenhal- ter sichern.

ACHTUNG:

Den Glaskolben der neuen Lampe nicht mit den Fingern berühren. Schweiß- und Fettspuren auf dem Glas beeinträchtigen die Leuchtkraft und Lebensdauer der Lampe. Verunreinigungen der Lampe mit einem mit Alkohol oder Verdünner angefeuchteten Tuch entfernen.

1. Montieren:

•Lampenhalter

1. Montieren:

•Lampenshutzkappe

1. Montieren:

●Scheinwerferschraube (links und rechts)

10 Nm (1,0 m · kg)

•Scheinwerferschraube (un-ten)

7 Nm (0,7 m · kg)

Siehe Abschnitt "SITZ-BANK, KRAFTSTOFF-TANK UND SEITENABDEKKUNGEN" in KAPITEL 4.

SOSTITUZIONE DELLE LAM- PADE DEL FARO

1. Rimuovere:

●Faro

SCHEINWERFER EINSTELLEN

1. Einstellen:

•Scheinwerferstellung (ver-tikal)

Arbeitsschritte:• Die Einstellschraube 1 nach 2 oder 3 drehen.
Nach 4	Lichtkegel nach oben.
Nach 5	Lichtkegel nach unten.

SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN

Demontage-Arbeiten:

① Sitzbank demontieren

② Kraftstofftank demontieren

③ Seitenabdeckungen demontieren

④ Scheinwerfer demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau Kraftstoffhahn auf “OFF” stellen.Kraftstoffschlauch lösen.
1↓3↓2↓3↓4↓	1 Sitzbank 12 Lufthutzen (links und rechts) 23 Befestigung 1 Vom Kraftstofftank demontieren4 Schraube (Kraftstofftank) 25 Kraftstofftank 16 Seitenabdeckung (links) 17 Seitenabdeckung (rechts) 18 Schweinwerfer-Steckverbinder 19 Scheinwerfer

MOTORE

SELLA, SERBATOIO CARBURANTE E CARENATURA LATERALE

① Schalldämpfer demontieren

② Krümmer demontieren

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau			KRÜMMER UND SCHALLDÄMPFER DEMONTIERENSeitenabdeckung (rechts)		Siehe unter “SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN”.
		1 Schraube (Schalldämpferschelle) 1 Nur lockern.2 Schraube [Schalldämpfer (Vorn)] 13 Schraube [Schalldämpfer (Hinten)] 14 Schalldämpfer 15 Schalldämpferschelle 16 Mutter (Krümmer) 17 Schraube (Krümmer) 18 Auspuffrohr 19	Dichtung	2

TUBO DI SCARICO E SILENZIATORE

A Tranne per USA

24 Nm (2.4 m · kg, 17 ft · lb)

NOTE:

20 Nm (2.0 m · kg, 14 ft · lb)

- Gasket ② New

- Silencer ③

- Bolt (silencer) ④

35 Nm (3.5 m · kg, 25 ft · lb)

CONTROLE

Schalldämpfer und krümmer

1. Kontrollieren:

- Dichtung ① Beschädigung → Erneuern.

ISPEZIONE

ZUSAMMENBAU UND MONTAGE Krümmer und Schalldämpfer

1. Montieren:

• Dichtung New
- Auspuffrohr ①
- Mutter (Krümmer) ②
13 Nm (1,3 m · kg)
• Schraube (Krümmer) ③
24 Nm (2,4 m · kg)

HINWEIS:

Zunächst die Mutter (Auspuffrohr) provisorisch anziehen und dann die Schraube (Auspuffrohr) auf 20 Nm (2,0 m • kg) festziehen. Danach die Mutter (Auspuffrohr) auf 13 Nm (1,3 m • kg) und anschließend die Schraube (Auspuffrohr) auf 24 Nm (2,4 m • kg) festziehen.

• Schalldämpferschelle ①
20 Nm (2,0 m · kg)
• Dichtung ② New
• Schalldämpfer ③
• Schraube (Schalldämpfer)
④
35 Nm (3,5 m · kg)

2. Installare:

Demontage-Arbeiten: ① Kühler demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		KÜHLER DEMONTIERENKühlflüssigkeit ablassen.Sitz, Kraftstofftank und linke Seitenabdek-kung		Siehe unter "KÜHLFLÜSSIGKEIT WECHSELN" im KAPITEL 3.Siehe unter "SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN".
	1	K ühlerschutz 2
	2	K ühlerschlauchschelle 8 Nur lockern.
	3	K ühlerschlauch 1 1
	4 Linker Kühler 1
	5	K ühlerschlauch 3 1
	6	K ühlmittelausgleichsbehälter-Schlauch 1
	7 Rechter Kühler 1
	8	K ühlerschlauch 2 1
	9	K ühlerschlauch 4 1
	10 Kühlerleitung 1
	11 Kühlmittelausgleichsbehälter-Lüftungs-schlauch		1
	12 Kühlmittelausgleichsbehälter 1

RADIATORE

Der heiße Kühler steht unter Druck. Daher den Kühlerverschlußdeckel niemals bei heißem Motor abnehmen, denn austretender Dampf und heiße Kühlflüssigkeit könnten ernsthafte Verbrühungen verursachen.

Den Kühlerverschlußdeckel erst nach Abkühlen des Motors öffnen. Dazu einen dicken Lappen über den Kühlerverschlußdeckel legen und den Deckel langsam gegen den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und ihn gegen den Uhrzeigersinn abschrauben.

NOTA PER LA MANIPOLAZIONE

AVVERTENZA

Lamellen zugesetzt → Von hinten mit Druckluft ausblasen.

Lamellen verformt → Instand setzen/erneuern.

ISPEZIONE

Radiatore

1. Ispezionare:

- Massa radiante ①

• Schraube (Kühlerleitung) ③

10 Nm (1,0 m · kg)

HINWEIS:

Lithiumfett auf den O-Ring auftragen.

• Kühlerschlauch 4 (länger) ①

• Kühlerschlauch 2 (kürzer) ②

(zum Rechter Kühler ③)

1. Installare:

•Schraube (rechter Kühler)

10 Nm (1,0 m · kg)

•Kühlerschlauch 3 ③

Siehe unter "SEILZUGFÜH-RUNGSDIAGRAMM" in KAPITEL 2.

3. Installare:

●Radiatore destro ①

●Schraube (linker Kühler) ②

10 Nm (1,0 m · kg)

•Kühlerschlauch 1 ③

2 Nm (0,2 m · kg)

Siehe unter "SEILZUGFUH-RUNGSDIAGRAMM" in KAPITEL 2.

5. Festziehen:

•Kühlerschlauchschelle ④

2 Nm (0,2 m · kg)

6. Montieren:

•Kühlerschutz ①

•Schraube (Kühlerschutz) ②

10 Nm (1,0 m · kg)

HINWEIS:

Den Haken ⓐ an der Innenseite zuerst am Kühler einhaken.

4. Installare:

●Kühlmittelausgleichsbehälter ①

•Schlauchschelle ②

●Schraude [Kühlmittelausgleichsbehälter (vorn)] ③

7 Nm (0,7 m · kg)

●Schraude [Kühlmittelausgleichsbehälter (hinten)] ④

11 Nm (1,1 m · kg)

- Kühlmittelausgleichsbehälter-Schlauch ⑤

- Kühlmittelausgleichsbehälter-Lüftungsschlauch ⑥ Siehe unter "SEILZUGFÜH-RUNGSDIAGRAMM" in KAPITEL 2.

8. Befüllen:

•Kühler

•Motor

- Kühlmittelausgleichsbehälter Siehe unter "KÜHLFÜSSIGKEIT WECHSELN" im KAPITEL 3.

7. Installare:

Demontage-Arbeiten: ① Vergaser demontieren

Demontage-Arbeiten			Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau				VERGASER DEMONTIERENSitzbank und Kraftstofftank		Siehe unter "SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN".
			1 Schlauchschelle 22 Gaspositionssensor-Leitungskoppler 13 Gaszug-Abdeckung 14 Gaszug 25 Gasseilzugkappe 16 Schlauchschelle (Luftfilteranschluß) 1 Die Schrauben (Luftfilterverbindung) lockern.7 Schlauchschelle (Vergaseranschluß) 8 Vergaser (komplett) 19 Vergaseranschluß 1	Schlauchschelle (Vergaseranschluß) 1 Die Schrauben (Vergaseranschluß) lockern.	2	Die Schrauben (Vergaseranschluß) lockern.

CARBURATORE

Demontage-Arbeiten: ① Vergaser zerlegen

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
1	VERGASER ZERLEGEN
	1 Vergaser-Entlüftungsschlauch 42 Gasschieber-Gehäusedeckel 13 Schraube (Drosselklappenwelle) 14 Gasschieber 15 Nadelhalterung 16 Düsenadel 17 Beschleunigungspumpen-Dekkel 18 Feder 19 Membran 110 Luftabschaltventil-Deckel 111 Feder 112 Membran 113 Schwimmerkammer 114 Leckdüse 115 Leerlaufgemisch-Regulierschraube16 Schwimmer-Achsstift	1	Siehe unter "AUSBAU".

SMONTAGGIO CARBURATORE

Demontage-Arbeiten	Reihenfolge	Bauteil	Anz.	Bemerkungen
1	17 Schwimmer18 Nadelventil19 Ventilsitz 120 Hauptdüse21 Loerlaufdüse22 Distanzstück23 Choke-Düse24 Nadeldüse25 Druckstange26 Drosselwellenbaugruppe27 Stößelstangenverbindungshebel-Baugruppe28 Ansauggummi 129 Leerlaufluftdüse 130 Hauptluftdüse31 Kaltstarter-Tauchkolben32 Heißstarter-Tauchkolben (rot)		11111111Ventilstößel111111111

Die (Drosselklappen-Positionssensor) ① nicht lösen – außer wenn der Drosselklappen-Positionssensor aufgrund eines Defekts ausgetauscht werden muß –, da die Motorleistung hierdurch nachläßt.

AUSBAU

Leerlaufdüse

1. Demontieren:

•Leerlaufdüse ①

HINWEIS:

Die Leerlaufgemisch-Regulierschraube ist zwecks Optimierung des Kraftstofflusses bei kleiner Gas-drehgrifföffnung für jede Maschine individuell ab Werk eingestellt. Vor dem Ausbau die Werkseinstellung ermitteln und notieren; dazu die Regulierschraube völlig hineindrehen und die Anzahl Umdrehungen zählen.

NOTA PER LA MANIPOLAZIONE

ATTENZIONE:

•Vergasergehäuse Verunreinigung → Reinigen.

HINWEIS:

• Eine Reinigungslösung auf Petroleumbasis verwenden. Alle Bohrungen und Düsen mit Druckluft ausblasen.
  •Zum Reinigen niemals einen Draht verwenden.

ISPEZIONE

Carburatore

1. Ispezionare:

Beschädigung → Erneuern. Verunreinigung → Reinigen.

HINWEIS:

• Eine Reinigungslösung auf Petroleumbasis verwenden. Alle Bohrungen und Düsen mit Druckluft ausblasen.
  •Zum Reinigen niemals einen Draht verwenden.

2. Ispezionare:

Rillenförmiger Verschleiß ⓐ → Erneuern.

Staub ⓑ und Ⓒ → Reini-gen.

HINWEIS:

Nadelventil und Ventilsitz als ganzen Satz austauschen.

Gasschieber

1. Kontrollieren:

•Leichtgängigkeit

Schwergängigkeit → Instand setzen oder erneuern.

HINWEIS:

Das Gasschieber ① in das Verga- sergehäuse einsetzen und auf Leichtgängigkeit prüfen.

Düsennadel

1. Kontrollieren:

•Düsennadel ①

Verbiegung/Verschleiß → Erneuern.

- Clip-Nut

Freies Spiel vorhanden/Ver- schleiß → Austauschen.

•Düsennadel-Clip-Stellung

Standard-Düsennadel-Clip-Stellung

1. Nut

*Clip-Stellung

1. Nut

* Nur EUROPE

Valvola a spillo

1. Ispezionare:

-Valvola a spillo ①

●Sede valvola ②

- Schwimmerhöhe ⓐ Unvorschriftsmäßig → Ein- stellen.

Schwimmerhöhe 8,0 mm

Arbeitsschritte

•Vergaser auf den Kopf stellen.

HINWEIS:

• Den Vergaser langsam umdrehen und die Messung erst vornehmen, wenn Nadelventil und Schwimmerhebel fluchten.
  •In waagerechter Stellung übt der Schwimmer Druck auf das Nadelventil aus, was die Messung fälscht.
• Mit einer Schieblehre den Abstand zwischen Schwimmerkammer-Paßfläche und Schwimmer-Oberkante messen.

HINWEIS:

Der Schwimmerhebel sollte das Nadelventil lediglich berühren, nicht niederdrücken.

• Entspricht die Schwimmerhöhe nicht dem Sollwert, Ventilsitz und Nadelventil kontrollieren.
• Falls defekt, beide Teile erneuern.
• Falls in Ordnung, Schwimmerhöhe durch leichtes Biegen des Schwimmerhebels ⑥ einstellen.
• Schwimmerhöhe erneut kontrollieren.

Beschädigung → Erneuern.

Galleggiante

1. Ispezionare:

•Galleggiante ①

Danni → Sostituire.

-Heißstarter-Tauchkolben (rot) ② Verschleiß/Beschädigung → Erneuern.

Beschleunigungspumpe

1. Kontrollieren:

- Membran (Beschleunigungspumpe) ① - Feder (Beschleunigungspumpe) ② - Deckel ③ - O-Ring ④ - Druckstange ⑤ Rißbildung (Membran)/ Beschädigung → Erneuern. Verunreinigung → Reinigen.

2. Inspizieren:

•Drosselwelle ①

•Feder ②

•Hebel 1 ③

•Feder 1 ④

•Hebel 2 ⑤

•Feder 2 ⑥

Schmutz → Säubern.

-Membran (Luftabschaltventil) ①

•Feder ②

- Deckel ③

•O-Ring ④ Rißbildung (Membran)/

Beschädigung → Erneuern.

-Heißstarter- Tauchkolben (rot) ①

•Kaltstarter-Tauchkolben ②

5 Nm (0,5 m · kg, 3,6 ft · lb)

2. Montieren:

•Hauptluftdüse ①
•Leerlaufluftdüse ②
•O-Ring ③
•Ansaugstutzen ④

5 Nm (0,5 m · kg)

2. Installare:

5 Nm (0,5 m · kg, 3,6 ft · lb)

3. Installer:

• Ressort 1 ①
  -Levier 1 ②

Au levier 2 ③.

N.B.:

Sicherstellen, daß die Feder 1 auf den Anschlag ⓐ von Hebel 2 paßt.

3. Installare:

●Molla 1 ①
•Leva 1 ②

Sulla leva 2 ③.

NOTA:

•Stößelstangen-Verbindungshebel-Baugruppe ①

HINWEIS:

Sicherstellen, daß der Anschlag ① der Feder 2 in die Vertiefung ② am Vergaser paßt.

5. Installare:

•Unterlegscheibe ①
•Sicherungsring ②

6. Installare:

- Verbindungsmuffe ②

(zur Drosselwelle ③)

HINWEIS:

Den größeren Haken ⓐ der Feder auf den Anschlag ⓑ der Drosselwellen-Riemenscheibe setzen.

7. Installare:

•Molla ①

•Collarino giunto ②

•Drosselwellen-Baugruppe ①
•Unterlegscheibe (Metall) ②
-Unterlegscheibe (Kunstharz) ③
•Ventilhebel ④

HINWEIS:

• Fluorochemisches Fett auf das Lager auftragen.
• Den Vorsprung ⓐ an der Gasschieberwelle in den Schlitz ⓑ im Gasschieber-Positionssensor einpassen.
• Sicherstellen, daß der Anschlag © der Feder in die Vertiefung am Vergaser paßt.
  •Die Drosselwellen-Baugruppe nach links drehen, während der Hebel 1 ⑤ festgehalten wird, und die Drosselanschlagschraubenspitze ① an den Anschlag ② der Drosselwellen-Baugruppen-Riemenscheibe setzen.

8. Installare:

Bei eingedrücktem Hebel 1 ② die Stößelstange so weit wie möglich in den Vergaser setzen.

9. Installare:

• Choke-Düse ①
  •Leerlaufdüse ②
  •Distanzstück ③
  •Nadeldüse ④
  •Hauptdüse ⑤

10. Installare:

•Ventilsitz
•Schraube (Ventilsitz) ①
•Nadelventil ②
•Schwimmer ③
●Schwimmer-Achsstift ④

HINWEIS:

•Das Nadelventil an den Schwimmer montieren, dann beide Teile in den Vergaser montieren.
- Den Schwimmer auf Leichtgängigkeit prüfen.

12. Montieren:

●Leerlaufgemisch-Regulier- schraube ①
●Feder ②
•Unterlegscheibe ③
•O-Ring ④

Folgendes beachten

•Die Leerlaufgemisch-Regulierschraube leicht bis zum Anschlag eindrehen.
•Die Leerlaufgemisch-Regulier-schraube um die vor dem Entfernen notierte Anzahl an Drehungen herausdrehen.

Leerlaufgemisch-Regulierschraube

2 Umdrehungen her- aus
*1 Umdrehungen her- aus
**1 1/8 Umdrehungen heraus
(Beispiel)

* Nur EUROPE

** Nur CDN, ZA, AUS und NZ

13. Montieren:

•O-Ring
-Leckdüse ①
•Schwimmerkammer ②
•Schraube ③
Seilzughalter

(Drosselklappenanschlagschrauben-Zug) ④

- Halterung (Vergaser-Entlüftungsschlauch) ⑤

11. Installare:

-Membran (Luftabschaltventil) ①
•Feder ②
•O-Ring ③
- Deckel ④
•Schrauben (Deckel)

14. Installare:

-Membran (Luftabschaltventil) ①
•Feder ②
•O-Ring ③
- Deckel ④
•Schrauben (Deckel) ⑤

HINWEIS:

Die Membran (Beschleunigerpumpe) mit der Markierung ⓐ zur Feder weisend einbauen.

16. Montieren:

•Düsennadel ①
•Distanzhülse ②
•Feder ③
•Nadelhalterung ④
•Gasschieber-Scheibe ⑤ (am Gasschieber ⑥)

15. Installare:

•Gasschieber (komplett) ①
•Schraube (Drosselklappen welle) ②

HINWEIS:

Die Gasschieberhebel-Rollen ③ in die Aussparungen ④ des Gasschiebers führen.

17. Installare:

•O-Ring ①
•Gasschieberhebel-Gehäusedeckel ②
•Schraube (Gasschieberhebel-Gehäusedeckel) ③

18. Installare:

•Vergaser-Entlüftungs- schlauch ①

HINWEIS:

Die Vergaserlüfterschläuche am Vergaser anbringen, so daß die Schläuche nicht in der Nähe des Installationsorts gebogen werden.

19. Installare:

Beschleunigerpumpe-Zeitgabe- einstellung

Einstellschritte:

HINWEIS:

Um die Gasschieber-Höhe ⑧ auf den vorgeschriebenen Wert zu stellen, das Gasschieberblech ①, die Stange ② usw. auf den gleichen Außendurchmesser einziehen, wie der vorgeschriebene Wert.

Gasschieber-Höhe: 1,50 mm

•Die Beschleunigerpumpen-Einstellschraube ③ voll eindrehen.
- Leicht auf den Gestängehebel ④ drücken, um zu prüfen, ob er freies Spiel ⑤ hat.
- Langsam die Einstellschraube herausdrehen, während der Gestängehebel bewegt wird, bis er kein freies Spiel mehr hat.

Die Vorsprünge ⓐ an der Vergaserverbindung zwischen den Klammernenden einbauen.

•Vergaseranschluß ① 3 Nm (0,3 m · kg)

HINWEIS:

Die Nase ⓐ am Zylinder auf die Nut im Vergaseranschluß ausrichten ⓑ.

2. Installare:

●Giunto del carburatore ① 3 Nm (0,3 m · kg, 2,2 ft · lb)

NOTA:

Die Nase muß sich zwischen den Vergaseranschlußschlitzen befinden.

3. Installare:

•Carburatore ①

NOTA:

●Schraube (Luftfilteranschluß) ①

3 Nm (0,3 m · kg)

●Schraube (Vergaseranschluß) ②

3 Nm (0,3 m · kg)

4. Serrare:

•Gaszugspiel Siehe unter "GASZUG- SPIEL EINSTELLEN" im KAPITEL 3.

6. Installare:

- Gaszug-Abdeckung ① - Schraube (gaszug-abdek- kung) ②

4 Nm (0,4 m · kg)

8. Installare:

Die Gaszug-Abdeckung an der stelle Ⓐ ain Vergaser einkaken.

NOTA:

●Gaspositionssensor-Leitungskoppler ①
•Schlauchschelle ②
Siehe unter "KABEL-FÜHRUNG" im KAPITEL 2.

9. Installare:

●Schlauchschelle ① Siehe unter "KABELFÜH-RUNG" im KAPITEL 2.

10. Installare:

- Morsetto ①

Demontage-Arbeiten: ① Zylinderkopfdeckel demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		ZYLINDERKOPFDECKEL DEMONTIE-RENSitzbank und KraftstofftankVergaser Siehe unter “VERGASER”.		Siehe unter “SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN”.
1	1	Z ündkerze 12 Zylinderkopf-Entlüftungsschlauch 13 Öltank-Belüftungsschlauch 14 Schraube (Zylinderkopfdeckel) 25 Zylinderkopfdeckel 16 Dichtung 17	1

ALBERI A CAMME

Demontage-Arbeiten: ① Nockenwellen demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
		NOCKENWELLEN DEMONTIEREN1 Steuermarkierung-Zugangsschraube 12 Kurbelwellenende-Zugangsschraube 13 Steuerkettenspanner-Abdeckschraube 14 Steuerkettenspanner 15 Nockenwellen-Lagerdeckel 26 Clip 27 Auslaß-Nockenwelle 18 Einlaß-Nockenwelle 1		Siehe unter “AUSBAU”.

ALBERI A CAMME

- Schwungrad-Abdeckschraube ① - Rotorzapfen-Abdeckschraube ②

2. Ausrichten:

•Oberer-Totpunkt-Markierung (mit Ausrichtungsmarke)

Arbeitsschritte

•Kurbelwelle mit einem Schraubenschlüssel gegen den Uhrzeigersinn drehen.

HINWEIS:

Durch Drücken des Dekompressionshebels läßt sich die Kurbelwelle leichter drehen.

- Oberer-Totpunkt-Markierung ① am Rotor mit der Markierung ⑥ am Kurbelgehäusedeckel ausrichten, wenn der Kolben im oberen Totpunkt (OT) steht.

HINWEIS:

Der Kolben steht im oberen Totpunkt, wenn die Markierung © an der AuslaßNockenwelle und ⓐ an der Einlaß-Nokkenwelle laut Abbildung mit der Zylinderkopfkante fluchtet.

PUNTI DI RIMOZIONE

Albero a camme

1. Rimuovere:

- Steuerkettenspanner-Abdeckschraube ①

•Steuerkettenspanner ②

•Dichtung

4. Demontieren:

●Schraube (Nockenwellen-Lagerdeckel) ①

•Nockenwellen-Lagerdeckel ②

Clip

HINWEIS:

Die Schrauben der Nockenwellen-Lagerdekkel kreuzweise von außen nach innen herausschrauben.

ACHTUNG:

Die Schrauben der Nockenwellen-Lagerdeckel müssen gleichmäßig herausgeschraubt werden, um Beschädigung an Zylinderkopf, Nokkenwellen und Lagerdeckeln zu vermeiden.

3. Rimuovere:

•Auslaß-Nockenwelle ①
•Einlaß-Nockenwelle ②

HINWEIS:

Die Steuerkette mit einem Draht ③ sichern, damit sie nicht herabfällt.

5. Rimuovere:

Pitting/Riefen/Blaufärbung → Erneuern.

2. Messen:

- Nockenabmessungen Ⓐ und ⓑ Unvorschriftsmäßig → Erneuern.

Nockenabmessungen (Verschleißgrenze) Einlaß

①30,296–30,346 mm

30,196 mm

⑥22,45–22,55 mm

22,35 mm

Auslaß:

①30,399–30,499 mm

30.299 mm

⑥22.45–22.55 mm

22,35 mm

ISPEZIONE

Albero a camme

1. Ispezionare:

- Lobo di gamma

•Nockenwellenschlag Unvorschriftsmäßig → Erneuern.

Max. zul. Nockenwellenschlag unter 0,03 mm

3. Misurare:

•Nockenwellen-Lagerspiel Unvorschriftsmäßig → Nok- kenwellenlagerzapfen- Durchmesser messen.

Nockenwellen-Lager- spiel 0,020–0,054 mm 0,08 mm

Arbeitsschritte

• Nockenwelle in den Zylinderkopf einsetzen.
• Einen Streifen Plastigage ^® ① auf die Nockenwelle legen.
  ●Sicherungsring, Paßstifte und Lagerdeckel montieren.

Nockenwellen-Lager-deckel-Schrauben 10 Nm (1,0 m • kg)

HINWEIS:

•Die Schrauben der Nockenwellen-Lagerdeckel kreuzweise von innen nach außen festziehen.
•Die Nockenwelle nicht bewegen, bis die Messung des Lagerspiels abgeschlossen ist.
- Lagerdeckel demontieren und Breite der gepreßten Plastiga- ge® ① messen.

5. Messen:

•Nockenwellen-Außendurchmesser @ Unvorschriftsmäßig → Nokkenwelle erneuern. Im Sollbereich → Zylinderkopf und Lagerdeckel (komplett) erneuern.

Nockenwellenlagerzapfen-Durchmesser 21,967–21,980 mm

Nockenwellenrad

1. Kontrollieren:

- Nockenwellenrad ① Verschleiß/Beschädigung → Nockenwellenrad und Steuerkette im Satz erneuern.

4. Misurare:

• Den Steuerkettenspannerkopf leicht mit dem Finger eindrücken und den Spanner mit einem dünnen Schraubendreher ① im Uhrzeigersinn aufdrehen.
• Den Schraubendreher durch leichten Fingerdruck auf dem Spannerkopf befreien; sicherstellen, daß sich der Spannerkopf dabei leichtgängig löst.
• Anderenfalls den Steuerket- tenspanner (komplett) er- neuern.

•Auslaß-Nockenwelle ①
•Einlaß-Nockenwelle ②

Arbeitsschritte

•Kurbelwelle mit einem Schraubenschlüssel gegen den Uhrzeigersinn drehen.

HINWEIS:

Durch Drücken des Dekompressionshebels läßt sich die Kurbelwelle leichter drehen.

- Oberer-Totpunkt-Markierung ① am Rotor mit der Markierung ⑥ am Kurbelgehäusedeckel ausrichten, wenn der Kolben im oberen Totpunkt (OT) steht.

•Die Steuerkette ③ auf beide Nockenwellenräder legen und die Nockenwellen am Zylinderkopf montieren.

HINWEIS:

Die Nockenwellen sollten auf dem Zylinderkopf installiert werden, so daß die Stanzmarkierung © an der Auslaß-Nockenwelle und die Stanzmarkierung ⓐ an der Einlaß-Nockenwelle mit der Zylinderkopfoberfläche ausgeglichen sind, wie in der Abbildung gezeigt.

Um Beschädigung und falsche Ventilsteuerzeiten zu vermeiden, die Kurbelwelle während des Nockenwelleneinbaus nicht bewegen.

•Die Clips, Nockenwellenkappen ④ und Schrauben (Nockenwellenkappe) ⑤ montieren.

Nockenwellen-Lager-deckel-Schraube 10 Nm (1,0 m • kg)

HINWEIS:

• Vor dem Demontieren der Clips den Zylinderkopf mit einem sauberen Werkstattlappen abdekken, um das Eindringen von Clips in den Zylinderkopf zu vermeiden.
• Motoröl auf Gewinde und Berührungsflächen der Schrauben (Nockenwellenkappe) auftragen.
  •Die Schrauben ⑤ der Nockenwellen-Lagerdekkel kreuzweise festziehen.

ACHTUNG:

Die Schrauben der Nockenwellen-Lagerdeckel müssen gleichmäßig festgezogen werden, um Beschädigung an Zylinderkopf, Nockenwellen und Lagerdekkeln zu vermeiden.

2. Montieren:

•Steuerkettenspanner

Arbeitsschritte

• Steuerkettenspannerkopf leicht mit dem Finger eindrücken und Spanner mit einem dünnen Schraubendreher im Uhrzeigersinn aufdrehen.
• Wenn der Spanner voll aufgedreht ist und die Markierung "UP" ④ nach oben weist, Dichtung ① und Kettenspanner ② montieren und Schraube ③ vorschriftsmäßig festziehen.

Abdeckschraube (Steuerkettenspanner) 10 Nm (1,0 m • kg)

ATTENZIONE:

- Schraubendreher befreien und prüfen, ob der Spannerkopf leichtgängig herauskommt; Dichtung ④ und Abdeckschraube ⑤ vorschriftsmäßig festziehen.

Abdeckschraube (Steuerkettenspanner) 7 Nm (0,7 m • kg)

- Kurbelwelle (mehrere Umdrehungen gegen den Uhrzeigersinn) - kontrollieren: - Rotor-Oberer-Totpunkt-Markierung Mit der Ausrichtmarkierung am Kurbelgehäuse ausrichten. - Nockenwellen-Markierungen auf Zylinderkopfkante ausrichten. Falsch ausgerichtet → Korrigieren.

5. Montieren:

- Steuermarkierung-Zugangsschraube ① - Kurbelwellenende-Zugangsschraube ②

3. Ruotare:

- Steuerkettenschiene (Oberseite) ① - Dichtung ② - Zylinderkopfdeckel ③ - Schraube (Zylinderkopfdekel) ④ 10 Nm (1,0 m · kg)

HINWEIS:

Dichtmittel auf die Zylinderkopfdichtung auftragen.

Quick gasket® ACC-QUICK-GS-KT Yamaha-Dichtmasse Nr. 1215 90890-85505

6. Installare:

-Öltank-Belüftungsschlauch
•Zylinderkopf-Entlüftungs- schlauch
•Zündkerze

13 Nm (1,3 m · kg)

7. Installare:

Demontage-Arbeiten: ① Zylinderkopf demontieren

Demontage-Arbeiten	Reihen-folge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		ZYLINDERKOPF DEMONTIERENSitzbank und KraftstofftankKrümmer und SchalldämpferKühlerschlauch 1 An Zylinderkopfseite lösen.Vergaser Siehe unter "VERGASER".Nockenwelle Siehe unter "NOCKENWELLE".Oberer Motorbügel		Siehe unter "SITZBANK, KRAFTSTOFFTANK UND SEITENABDEKKUNGEN".Siehe unter "KRÜMMER UND SCHALLDÄMPFER".Siehe unter "MOTOR DEMONTIEREN".
	1	K ühlerleitung 12 Dekompressionsseilzugführung 13 Ölzufuhrleitung4 Mutter5 Schraube (L = 135 mm) 26 Schraube (L = 145 mm) 27 Zylinderkopf 1 Dekompressionszug lösen.8 Steuerkettenschiene (Auslaßseite)9 Schraube (Dekompressionswelle)10 Dekompressionswelle	11	2

- Ölkohleablagerungen (im Brennraum) Einen abgerundeten Schaber verwenden.

HINWEIS:

Keine scharfkantigen Gegenstände benutzen, um Beschädigungen und Kratzer an folgenden Stellen zu vermeiden:

•Zündkerzenbohrung

•Ventilsitze

2. Kontrollieren:

•Zylinderkopf Kratzer/Beschädigungen → Erneuern.

ISPEZIONE

Testata del cilindro

1. Eliminare:

•Zylinderkopf-Verzug Grenzwert überschritten → Planschleifen.

Zylinderkopf-Verzugsgrenze unter 0,05 mm

Arbeitsschritte

•Lineal und Fühlerlehre über den Zylinderkopf legen.
-Verzug mit der Fühlerlehre messen.
- Ist die Verzugsgrenze überschritten, den Zylinderkopf planschleifen.
- Den Zylinderkopf mit Naßschleifpapier (Körnung 400–600) auf einer planen Platte in einer Achterbewegung abschleifen.

HINWEIS:

Den Zylinderkopf mehrmals drehen, um eine ebene Oberfläche zu gewährleisten.

3. Misurare:

•Dekompressionswelle ①
•Kupferunterlegscheibe ②

●Schraube (Dekompressionswelle) ③

10 Nm (1,0 m · kg)

HINWEIS:

Motoröl auf der Dekompressionswelle auftragen.

•Paßstift ①
•Dichtung ② New
- Steuerkettenschiene (Auslaßseite) ③
•Dekompressionszug ④
•Zylinderkopf ⑤

HINWEIS:

• Den Dekompressionsseilzug am Zylinderkopf und dann am Zylinder montieren.
• Beim Heraufziehen der Steuerkette die Steuerkettenführung (Auslaßseite) und den Zylinderkopf montieren.

2. Installare:

-Unterlegscheibe ①
Seilzugführng ②
●Schrauben [L = 145 mm] ③

$$ \boxed {4} \quad 3 8 \mathrm{Nm} (3, 8 \mathrm{m} \cdot \mathrm{kg}) $$

●Schrauben [L = 135 mm] ④

$$ \boxed {4} \quad 3 8 \mathrm{Nm} (3, 8 \mathrm{m} \cdot \mathrm{kg}) $$

- Muttern ⑤

$$ \boxed {4} \quad 1 0 \mathrm{Nm} (1, 0 \mathrm{m} \cdot \mathrm{kg}) $$

HINWEIS:

• Molybdändisulfidfett auf Gewinde und Berührungsflächen der Schrauben auftragen.
• Der numerischen Reihenfolge wie in der Abbildung folgen. Die Schrauben und Muttern in zwei Stufen festziehen.

3. Installare:

●Rondella ①
●Guida cavo ②
- Bulloni [L = 145 mm (5,71 in)] ③

$$ \text { 38 Nm (3,8 m·kg, 27 ft·lb) } $$

●Bulloni [L = 135 mm (5,31 in)]

④

$$ ↳ 3 8 \mathrm{Nm} (3, 8 \mathrm{m} \cdot \mathrm{kg}, 2 7 \mathrm{ft} \cdot \mathrm{lb}) $$

•Dadi ⑤

$$ 1 0 \mathrm{Nm} (1, 0 \mathrm{m} \cdot \mathrm{kg}, 7, 2 \mathrm{ft} \cdot \mathrm{lb}) $$

NOTA:

•Kupfer-Unterlegscheibe ①

• Ölzuführleitung ②
  •Verbindungsschraube (M8)

$$ \text { 18 Nm (1,8 m·kg) } $$

•Verbindungsschraube (M10)

$$ ④ \quad 2 0 \mathrm{Nm} (2, 0 \mathrm{m} \cdot \mathrm{kg}) $$

4. Installare:

•Dekompressionsseilzugführung ①
●Schraube (Dekompressionsseilzugführung) ②

$$ \boxed { \begin{array}{c} 1 0 \mathrm{Nm} (1, 0 \mathrm{m} \cdot \mathrm{kg}) \end{array} } $$

5. Installare:

•Kühlerleitung ①
• Schraube (Kühlerleitung) ②

$$ \boxed {4} \quad 1 0 \mathrm{Nm} (1, 0 \mathrm{m} \cdot \mathrm{kg}) $$

6. Installare:

Demontage-Arbeiten: ① Ventile demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil	Anz.	Bemerkungen
Vorbereitung für den Ausbau		VENTILE UND VENTILFEDERN DEMON-TIERENZylinderkopf		Siehe unter "ZYLINDERKOPF".
1	1 Tassenstößel2 Ventilplättchen3 Ventilkeil4 Ventilfederrückhalter5 Ventilfeder6 Ventilschaftdichtung7 Ventilfedersitz8 Auslaßventil9 Einlaßventil	5510555523	Spezialwerkzeug verwenden.Siehe unter "AUSBAU".

VALVOLE E MOLLE VALVOLE

Tassenstößel und Ventikeile

1. Demontieren:

•Tassenstößel ①
•Ventilplättchen ②

HINWEIS:

Die jeweilige Einbaulage der Tassenstößel ① und Ventilplättchen ② festhalten, damit sie wieder in der ursprünglichen Lage montiert werden können.

1. Kontrollieren:

•Ventildichtung

Undichtigkeit am Ventilsitz → Ventilkegel, Ventilsitz und Ventilsitzbreite kontrollieren.

Arbeitsschritte

• Sauberes Lösungsmittel ① in die Ein- und Auslaßkanäle gießen.
• Kontrollieren, ob das Ventil ordnungsgemäß dichtet. Es darf keine Undichtigkeit an den Ventilsitzen ② auftreten.

PUNTI DI RIMOZIONE

Zum Ausbau der Ventilkeile den Ventilfederspanner ① zwischen Ventilfederteller und Zylinderkopf ansetzen.

Ventilfederspanner

YM-4019/90890-04019

1. Rimuovere:

- Semiconi

NOTA:

Ventilführungsdurchmesser

① - Ventilschaftdurchmes-

ser (b)

Unvorschriftsmäßig → Ven-

tilführung erneuern.

Ventilschaftspiel

Einlaß

0,010-0,037 mm

0,08 mm

Auslaß

0,025–0,052 mm

0,10 mm

ISPEZIONE

Valvola

1. Misurare:

•Gioco stelo-guida

Gioco stelo-guida =

Den Zylinderkopf in einem Ofen auf 100 °C erhitzen, um den Aus- und Einbau zu erleichtern und eine exakte Passung zu gewährleisten.

•Die Ventilführung mit einem Ventilführungs-Austreiber ① ausbauen.
•Die neue Ventilführung mit einem Ventilführungs-Austreiber ① und einer Ventilführungs-Einbauhülse ② einbauen.
- Nach dem Einbau muß die Ventilführung mit der Ventilführungs-Reibahle ③ bearbeitet werden, bis das korrekte Spiel erreicht ist.

1. Sostituire:

●Guidavalvola

Ventilführungs-Austreiber

Einlaß 4,0 mm

YM-4111/

90890-04111

Auslaß 4,5 mm

YM-4116/

90890-04116

Ventilführungs-Einbau-

hülse

Einlaß 4,0 mm

YM-4112/

90890-04112

Auslaß 4,5 mm

YM-4117/

90890-04117

Ventilführungs-Reib-

ahle

Einlaß 4,0 mm

YM-4113/

90890-04113

Auslaß 4,5 mm

YM-4118/

90890-04118

HINWEIS:

Nach dem Erneuern der Ventilführung den Ventilsitz nacharbeiten.

1. Kontrollieren:

•Ventilteller

Pitting/Verschleiß → Oberfläche nachschleifen.

•Ventilschaftende

Pilzartige Verformung oder größerer Durchmesser als der Ventilschaft → Erneuern.

•Ventiltellerstärke ⓐ

Unvorschriftsmäßig →

Erneuern.

Ventiltellerstärke

Einlaß

0,8 mm

Auslaß

0,7 mm

1. Misurare:

- Ventilschaftschlag Unvorschriftsmäßig → Erneuern.

Max. zulässiger Schlag 0,01 mm

HINWEIS:

• Beim Einbau eines neuen Ventils immer auch die Ventilschaftführung erneuern.
• Wenn das Ventil demontiert oder erneuert wird, immer die Ventilschaft-Abdichtung erneuern.

6. Entfernen:

-Ölkohleablagerungen (von Ventilteller und Ventilsitz)

7. Kontrollieren:

- Ventilsitz Pitting/Verschleiß → Ventilsitz nacharbeiten.

8. Messen:

- Ventilsitzbreite ⓐ Unvorschriftsmäßig → Ventilsitz nacharbeiten.

Ventilsitzbreite

Einlaß 0,9–1,1 mm 1,6 mm Auslaß 0,9–1,1 mm 1,6 mm

Arbeitsschritte

• Tuschierfarbe ⑥ auf den Ventilkegel auftragen.
• Ventil in den Zylinderkopf einsetzen.
• Ventil fest gegen den Sitz presen, um einen deutlichen Abdruck zu erhalten.
• Ventilsitzbreite messen. Die Kontaktfläche von Ventilteller und Ventilsitz ist aufgrund der Farbverteilung sichtbar.
• Ist der Sitz zu breit, zu schmal oder außermittig, muß der Ventilsitz nachbearbeitet werden.

5. Misurare:

•Ventilteller
•Ventilsitz

HINWEIS:

Nach Bearbeitung des Ventilsitzes oder Erneuerung von Ventil und Ventilsitz sollten Ventilteller und Ventilsitz eingeschliffen werden.

Arbeitsschritte

•Grobkörnige Schleifpaste auf den Ventilkegel auftragen.

ACHTUNG:

Darauf achten, daß die Schleif-paste nicht in den Spalt zwischen Ventilschaft und Ventil-führung gelangt.

• Ventilschaft mit Molybdändisulfidöl schmieren.
• Ventil in den Zylinderkopf einsetzen.
• Ventil hin- und herdrehen, bis Ventilkegel und Ventilsitz gleichmäßig angeschliffen sind. Danach die Schleifpaste vollständig entfernen.

HINWEIS:

Die beste Läppwirkung wird erzielt, wenn das Ventil leicht gegen den Ventilsitz gedrückt und zwischen den Handflächen hin- und hergedreht wird.

- Feinkörnige Schleifpaste auf den Ventilkegel auftragen und die oben beschriebenen Arbeitsschritte wiederholen.

HINWEIS:

Nach jedem Läppen sicherstellen, daß die Schleifpaste vollständig von Ventilkegel und Ventilsitz entfernt wird.

•Tuschierfarbe auf den Ventilkegel auftragen.
- Ventil in den Zylinderkopf einsetzen.
- Ventil fest gegen den Sitz presen, um einen deutlichen Abdruck zu erhalten.
- Ventilsitzbreite erneut messen. Entspricht die Ventilsitzbreite noch immer nicht dem Sollmaß, den Ventilsitz nochmals nachbearbeiten und einschleifen.

9. Lappare:

•Ventilfederlänge (entspannt) ⓐ

Unvorschriftsmäßig →

Erneuern.

Ungespannte Länge

(Ventilfeder)

Einlaß

37,81 mm

35,9 mm

Auslaß

37,54 mm

35,7 mm

2. Messen:

●Federdruck (gespannt) ⓐ

Unvorschriftsmäßig →

Erneuern.

⑥Einbaulänge

Federdruck (gespannt)

Einlaß

10,1–11,6 kg bei

29,13 mm

Auslaß

12,9–14,7 kg bei

29,30 mm

3. Mesurer:

2,5°/1,7 mm (0,067 in)

Echappement:

2,5°/1,6 mm (0,063 in)

3. Messen:

•Rechtwinkligkeit ⓐ

Grenzwert überschritten →

Erneuern.

Rechtwinkligkeits-

grenzwert

Einlaß

2,5°/1,7 mm

Auslaß

2,5°/1,6 mm

Molla valvola

1. Misurare:

2,5°/1,7 mm (0,067 in)

Scarico:

2,5°/1,6 mm (0,063 in)

Poussoir de soupape

1. Contrôler:

•Poussoir de soupape

Kratzer/Beschädigung →

Tassenstößel und Zylinder-

kopf erneuern.

Alzavalvola

1. Ispezionare:

- Alzavalvola

Kombination von Zylinderkopf und Ventilheber

1. Kombination:

Für diese Kombination die Markierungsfarbe auf dem Zylinderkopf mit der auf dem Ventilheber entsprechend der folgenden Tabelle anpassen.

Kombination
Zylinderkopf-markierung 8 (Farbe)	Ventilhebermar-kierung 6 (Farbe)
Rot Rot
Blau Blau
Gelb Gelb
Purpur Schwarz

HINWEIS:

Wenn ein Zylinderkopf gekauft wird, kann seine Größe nicht bestimmt werden. Den Ventilheber entsprechend der obigen Tabelle wählen.

ZUSAMMENBAU UND MONTAGE Ventile und Ventilfeder

1. Auftragen:

●Molybdändisulfidöl (auf Ventilschaft und Ventilschaft-Abdichtung)

• Ventile ①
  •Ventilfedersitze ②
  •Ventilschaft-Abdichtung ③

New

•Ventilfeder ④
•Ventilfedertelle ⑤

Auf olem Zylinderkopf

HINWEIS:

- Sicherstellen, daß jedes Ventil in seine ursprüngliche Lage montiert wird. Dabei folgende Markierungen beachten.

Einlaß (Mitte) ⓐ: Gelb

Einlaß (rechts/links) ⓑ: Weiß Auslaß: keine Farbe

- Die Ventilfedern mit der größeren Steigung © nach oben einbauen.

©Kleinere Steigung

2. Installare:

Die Ventilfeder mit Ventilfederspanner ① und Halterung zusammendrücken, dann die Ventilkeile einsetzen.

Ventilfederspanner YM-4019/ 90890-04019

1. Zur Sicherung der Ventilkeile auf dem Ventilschaft mit einem Holzstück leicht auf das Ventilschaftende schlagen.

ACHTUNG:

Starke Schläge auf das Ventilschaftende können das Ventil beschädigen.

5. Montieren:

- Ventilplättchen ①

•Tassenstößel ②

HINWEIS:

•Molybdändisulfidfett auf Ventilschaftende auftragen.
- Motoröl auf die Ventilheber auftragen.
- Die Tassenstößel müssen sich mühelos mit einem Finger drehen lassen.
- Die Ventilplättchen und Tassenstößel müssen an der ursprünglichen Stelle eingesetzt werden.

3. Installare:

- Semiconi

NOTA:

Demontage-Arbeiten: ① Zylinder demontieren ② Kolben demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		ZYLINDER UND KOLBEN DEMONTIE-RENZylinderkopf		Siehe unter “ZYLINDERKOPF”.
	1 Schraube (zylinder) 12 Zylinder 13 Kolbenbolzen-Sicherungsring 24 Kolbenbolzen 15 Kolben 16 Kolbenringe 1			Spezialwerkzeug verwenden.Siehe unter “AUSBAU”.

CILINDRO E PISTONE

Kolben und Kolbenring

1. Demontieren:

2. Kolbenbolzen-Sicherungs- ringe ①
   •Kolbenbolzen ②
   •Kolben ③

HINWEIS:

• Die Kolbenböden für den späteren Wiedereinbau markieren.
- Vor dem Ausbau des Kolbenbolzens die Ringnut und das Kolbenbolzenauge entgraten. Läßt sich der Kolbenbolzen auch dann nicht problemlos herausziehen, den Kolbenbolzen-Abzieher ④ verwenden.

Kolbenbolzen-Abzie- hersatz YU-1304/90890-01304

ACHTUNG:

Niemals den Kolbenbolzen mit einem Hammer heraustreiben.

1. Demontieren:

•Kolbenring ①

HINWEIS:

Die Enden spreizen und zur gleichen Zeit den Kolbenring über den Kolbenboden heben, wie in der Abbildung gezeigt.

PUNTI DI RIMOZIONE

Pistone e fascia elastica

•Zylinderwandung und Kolbenhemd Riefen in Laufrichtung → Kolben und Zylinder erneuern.

1. Messen:

•Kolbenlaufspiel

Arbeitsschritte

1. Schritt

- Zylinderbohrung "C" mit einem Innenmikrometer messen.

HINWEIS:

Die Zylinderbohrung "C" parallel zum und im rechten Winkel zur Kurbelwelle messen. Danach den Durchschnitt der Messung bestimmen.

ISPEZIONE

Cilindro e pistone

1. Ispezionare:

Zylinderbohrung “C”	77,00–77,01 mm
Konizität “T” 0,05 mm
Unrundheit“R”	0,05 mm
“C” = Max. D
“T” = (Max. D1 oder D2)– (Max. D5 oder D6)
“R” = (Max. D1, D3 oder D5)– (Min. D2, D4 oder D6)
●Falls unvorschriftsmäßig, den Zylinder nachbohren oder erneuern und den Kolben sowie die Kolbenringe im Satz erneuern.2. Schritt●Kolbenschaftdurchmesser “P” mit einem Mikrometer messen. ⓐ 8 mm von der Kolben-Unterkante
	Kolbenschaftdurchmesser“P”
Standard	76,955–76,970 mm
●Falls unvorschriftsmäßig, Kolben und Kolbenringe im Satzerneuern.3. Schritt●Kolbenlaufspiel nach der folgenden Formel berechnen:
Kolbenlaufspiel = Zylinderbohrung “C” – Kolbenschaftdurchmesser“P”
	Kolbenlaufspiel0,040–0,065 mm0,1 mm
●Falls unvorschriftsmäßig, den Zylinder erneuern und Kolben sowie Kolbenringe im Satz erneuern.

- Ringnutspiel Fühlerlehre ① verwenden. Unvorschriftsmäßig → Kolben (komplett) mit Kolbenringen erneuern.

HINWEIS:

Vor der Messung des Ringnutspiels die Ölkohleablagerungen an Kolbenring und Ringnuten entfernen.

	Ringnutspiel
	Standard
1. Kom-pressi-onsring (Topring)	0,030–0,065 mm	0,12 mm
2. Kom-pressi-onsring	0,020–0,055 mm	0,12 mm

2. Montieren:

•Kolbenring (in Zylinderbohrung)

HINWEIS:

Den Ring etwa 10 mm in den Zylinder hineinschieben. Dazu den Kolbenboden verwenden, damit der Ring rechtwinklig im Zylinder sitzt.

① 10 mm

3. Messen:

- Stoßspiel Unvorschriftsmäßig → Kol- benring erneuern.

HINWEIS:

Das Stoßspiel der Ölabstreifring-Expanderfeder kann nicht gemessen werden. Wenn die Spannringe starken Verschleiß aufweisen, müssen alle drei Ringe erneuert werden.

	Stoßspiel
	Standard
1. Kom-pressi-onsring (Topring)	0,15–0,25 mm	0,50 mm
2. Kom-pressi-onsring	0,30–0,45 mm	0,80 mm
Ölab-streif-ring	0,10–0,40 mm	—

Fascia elastica

1. Misurare:

Blaufärbung/Riefen →

Erneuern und Schmiersystem überprüfen.

1. Messen:

•Kolbenbolzenspiel

Arbeitsschritte

- Den Außendurchmesser ① messen.

Falls unvorschriftsmäßig, den Kolbenbolzen erneuern.

Kolbenbolzen-Durchmesser

15,991–16,000 mm

- Kolbenbolzenaugen-Durchmesser ⑥ messen.

Innendurchmesser (Kolben)

16,002–16,013 mm

- Kolbenbolzenspiel nach folgender Formel berechnen.

Kolbenbolzenspiel =

Innendurchmesser (Kolben)

b – Kolbenbolzen-Durchmes-

ser ⓐ

•Falls unvorschriftsmäßig, den Kolben erneuern.

Kolbenbolzenspiel

0,002–0,022 mm

0,07 mm

Spinotto

1. Ispezionare:

●Spinotto

Kolben und Kolbenring

1. Montieren:

•Kolbenring

(auf den Kolben)

HINWEIS:

•Die Kolbenringe so montieren, daß die Herstellerangaben nach oben weisen.
- Kolben und Kolbenringe reichlich mit Motoröl schmieren.

●2. Kompressionsring

-Ölabstreifring

Ringstöße laut Abbildung ver- setzen.

@Ringstoß (1. Kompressionsring)

⑥Ringstoß (2. Kompressionsring)

©Ringstoß (Ölabstreifring oben)

dÖlabstreifring

©Ringstoß (Ölabstreifring unten)

1. Montieren:

•Kolben ①

•Kolbenbolzen ②

•Kolbenbolzen-Sicherungs-

ring ③ New

HINWEIS:

- Kolbenbolzen und Kolben mit Motoröl schmieren.

•Die Pfeilmarkierung ⓐ auf dem Kolben muß zur Auslaßseite weisen.

- Vor dem Einbau des Kolbenbolzen-Sicherungsringes das Kurbelgehäuse mit einem sauberen Tuch abdecken, damit der Sicherungsring nicht in das Kurbelgehäuse fallen kann.

•Die Kolbenbolzen-Sicherungsringe mit ihren Enden nach unten weisend einbauen.

2. Posizione:

Motoröl reichlich auftragen.

Cilindro

1. Lubrificare:

•Pistone
●Fascia elastica
•Cilindro

NOTA:

•Paßstift ①
•O-Ring ②

New

HINWEIS:

Lithiumfett auf den O-Ring auftragen.

2. Installare:

•Dichtung ①
•Zylinder ②

New

HINWEIS:

Den Zylinder mit einer Hand einbauen, mit der anderen die Kolbenringe zusammendrücken.

ACHTUNG:

•Die Steuerkette ③ durch den Steuerkettenschacht führen.
- Den Steuerkettendämpfer ④ bei der Montage nicht beschädigen.

4. Montieren:

•Schraube (Zylinder) ⑤

10 Nm (1,0 m · kg)

3. Installare:

① Ventilstößel 1, 2 und Druckhebel ausbauen
③ Reib- u. Stahlscheiben demontieren

② Druckstange 1 demontieren

④ Primärantriebsrad ausbauen

Demontage-Arbeiten		Reihenfolge	Bauteil	Anz.	Bemerkungen
Vorbereitung für den Ausbau			KUPPLUNG DEMONTIERENMotoröl ablassen.FußbremshebelKupplungszug		Siehe unter “MOTORÖL WECHSELN” im KAPITEL 3.Siehe unter “MOTOR DEMONTIEREN”.Motorseitig demontieren.
		1 Kupplungsdeckel2 Kupplungsfeder3 Druckplatte4 Druckstange 15 Sicherungsring6 Unterlegscheibe7 Lager8 Kugel9	Druckstange 2	1	1

FRIZIONE

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
		10 Reibscheibe 911 Stahlscheibe 812 Polsterfeder 113 Sitzplatte 114 Mutter (Kupplungshabe) 115 Sicherungsscheibe 116 Kupplungsnabe 117 Anlaufscheibe 118 Primärabtriebszahnrad 119	Druckhebelwelle	1	Spezialwerkzeug verwenden.Siehe unter “AUSBAU”.

1. Demontieren:

2. Mutter ①
   ●Sicherungsscheibe ②
   •Kupplungsnabe ③

HINWEIS:

Die Sicherungsscheibe gerade biegen und die Kupplungsnabe mit dem Universal-Kupplungshalter ④ gegenhalten.

Universal-Kupplungshalter YM-91042/ 90890-04086

A Nur USA und CDN
B Nicht USA und CDN

PUNTI DI RIMOZIONE

Mozzo frizione

1. Rimuovere:

Kupplungsgehäuse und Kupp- lungsnabe

1. Kontrollieren:

•Kupplungsgehäuse ① Rißbildung/Verschleiß/ Beschädigung → Erneuern.
•Kupplungsnabe ② Riefen/Verschleiß/Beschädigung → Erneuern.

ISPEZIONE

Primärabtriebszahnrad

1. Kontrollieren:

2. Spiel am Umfang Spiel vorhanden → Erneuern.
   •Zähne ⓐ Verschleiß/Beschädigung → Erneuern.

•Ungespannte Länge der Kupplungsfeder ⓐ Unvorschriftsmäßig → Die Feder im Satz erneuern.

Ungespannte Länge der Kupplungsfeder 37,0 mm 36,0 mm

Reibscheibenstärke Unvorschriftsmäßig → Die Reibscheiben im Satz erneuern. Die Reibscheiben an vier Stellen messen.

Reibscheibenstärke 2,9–3,1 mm 2,7 mm

Kupplungsscheiben

1. Messen:

- Verzug der Kupplungsscheiben Unvorschriftsmäßig → Kupplungsscheiben im Satz erneuern. Eine Richtplatte ① und eine Fühlerlehre ② verwenden.

Verzugsgrenze 0,1 mm

Disco conduttore

1. Misurare:

- Druckhebelwelle ① Verschleiß/Beschädigung → Erneuern.

- Druckstange 1 ① - Lager ② - Unterlegscheibe ③ - Druckstange 2 ④ - Kugel ⑤ Verschleiß/Beschädigung/Verbiegung → Erneuern.

Asta di punteria

1. Ispezionare:

•Lithiumfett auf die Dichtlippe des Wellendichtrings auftragen.
- Motoröl auf den Druckhebelwelle auftragen.
•Die Befestigungsscheibe ③ in die Nut ④ des Druckhebelwelles einpassen und die Schraube (Befestigungsscheibe) festziehen.

•Primärabtriebszahnrad ①
•Anlaufscheibe ②
•Kupplungsnabe ③

HINWEIS:

Motoröl auf die Innenseite des Primärabtriebszahnrades auftragen.

Frizione

1. Installare:

●Sicherungsscheibe ①

•Mutter (Kupplungsnabe) ②

60 Nm (6,0 m · kg)

HINWEIS:

Die Kupplungsnabe mit dem Universal-Kupplungshalter ③ gegenhalten.

Universal-Kupplungshalter

YM-91042/

90890-04086

A Nur USA und CDN
B Nicht USA und CDN

2. Installare:

• Polsterfeder ①
  •Sitzplatte ②

HINWEIS:

•Die Sitzplatte mit dem abgeschrägten Teil ⓐ zur Kupplungsbüchse ③ hin weisend einbauen.
- Die Sitzplatte so einbauen, daß sie sich nicht auf der Stufe ⑥ verfängt.
•Die Polsterfeder mit der Farbe © nach außen weisend montieren.

5. Montieren:

•Reibscheiben 1 ①
•Kupplungsscheiben 1 ②
•Reibscheibe 2 ③
•Stahlscheibe 2 ④

HINWEIS:

•Die Kupplungsscheiben und Reibscheiben abwechselnd auf der Kupplungsnabe montieren, beginnend mit einer Reibscheibe.
•Die Reibscheiben 1 als erste und letzte verwenden, und auf den Unterschied im Oberflächenmuster achten.
- Motoröl auf den Reib- und Kupp-lungsscheiben auftragen.
- Anders als die Kupplungsscheibe 2 hat die Kupplungsscheibe 1 keinen Oberflächenglanz. Die Kupplungsscheibe 1 als erste verwenden und auf den Unterschied im Oberflächenglanz achten.

6. Montieren:

•Lager ①
•Unterlegscheibe ②
●Sicherungsring ③

New

Motoröl auf Lager und Unterlegscheibe auftragen.

4. Installare:

Lithiumfett auf Druckstangen 1 und 2 und kugel auftragen.

7. Installare:

Die Schrauben stufenweise über Kreuz festziehen.

9. Installare:

•Paßstift ①
•Dichtung (Kupplungsdek-

kel) ②

New

10. Installare:

•Kupplungsdeckel ①
•Schraube (Kupplungsdek-

kel)

10 Nm (1,0 m · kg)

HINWEIS:

Die Schrauben stufenweise über Kreuz festziehen.

11. Installare:

ÖLFILTEREINSATZ, WASSERPUMPE UND RECHTE KURBELWELLENABDECKUNG

Demontage-Arbeiten:

① Ölfiltereinsatz demontieren

② Wasserpumpe demontieren

③ Rechten Kurbelgehäusedeckel demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		ÖLFILTEREINSATZ, WASSERPUMPE UND RECHTE KURBELWELLENABDEK-KUNG DEMONTIERENMotoröl ablassen.Kühlflüssigkeit ablassen.Kühlerschlauch 3 Pumpenseiting demontieren.KrümmerFußbremshebelRechter Motorschutz		Siehe unter “MOTORÖL WECHSELN” im KAPITEL 3.Siehe unter “KÜHLFLÜSSIGKEIT WECHSELN” im KAPITEL 3.Siehe “KRÜMMER UND SCHALLDÄMPFER”.Siehe unter “MOTOR DEMONTIEREN”.
123	1 Ölfiltereinsatz-Deckel 12 Ölfiltereinsatz 1

ELEMENTO FILTRANTE DELL'OLIO, POMPA DELL'ACQUA E COPERCHIO CARTER DESTRO

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
	3 Wasserpumpengehäuse 14 Ölzufuhrleitung 15 Schraube (Ölschlauch) 16 Kickstarterhebel 17 Rechte Kurbelgehäuseabdeckung 18 F I ügelrad 19 Unterlegscheibe 110 Flügelradwelle 111 Dichtring12 Lager 1			-Siehe unter “AUSBAU”.2

-Flügelradwelle ①
•Unterlegscheibe ②
-Flügelradwelle ③

HINWEIS:

Laufradwelle über ihre gesamte Breite quer über die Flachscheiben @ mit Hilfe von Spannern usw. halten und Laufrad ausbauen.

PUNTI DI RIMOZIONE

Albero girante

1. Rimuovere:

●Girante ①
●Rondella ②
●Albero girante ③

NOTA:

Es ist nicht notwendig die Wasserpumpe zu zerlegen, es sei denn es liegt ein anormaler Zustand vor, wie zum Beispiel starkes Sinken des Kühlmittelstands, ein Verfärbung des Kühlmittels oder milchiges Getriebeöl.

1. Demontieren:

•Lager ①

2. Demontieren:

•Dichtring ①

Paraolio

NOTA:

-Ölzufuhrleitung ①
Verbiegung/Beschädigung
→ Erneuern.
Verstopft → Ausblasen.

ISPEZIONE

- Flügelradwelle ① Verbiegung/Verschleiß/ Beschädigung → Erneuern. Kalkablagerungen → Reinigen.

Albero girante

1. Ispezionare:

- Getriebezähne @ Verschleiß/Beschädigung → Erneuern.

•Lager Den inneren Laufring mit dem Finger drehen. Schwergängigkeit/Freßspuren → Erneuern.

Cuscinetto

1. Ispezionare:

•Dichtring ① Verschleiß/Beschädigung → Erneuern.

Paraolio

1. Ispezionare:

•Lithiumfett auf die Dichringlippe auftragen.
- Den Öldichtring mit den Herstellerangaben zum rechten Kurbelgehäusedeckel ② weisend einbauen.

MONTAGGIO ED INSTALLA-

ZIONE

Paraolio

1. Installare:

●Paraolio ①

New

NOTA:

Zur Lager-Montage den äußeren Laufring parallel einpressen.

2. Installare:

•Cuscinetto ①

NOTA:

•Darauf achten, daß die Dicht-ringlippe nicht beschädigt wird und die Feder nicht verrutscht.

- Bei der Montage der Flügelradwelle Motoröl auf der Dichtringlippe und die Flügelradwelle auftragen. Die Welle drehend montieren.

- Laufradwelle über ihren gesamten Kopfdurchmesser @ mit Hilfe von Schraubenschlüsseln usw. halten und Laufrad einbauen.

Albero girante

1. Installare:

●Albero girante ①

●Rondella ②

●Girante ③

14 Nm (1,4 m · kg, 10 ft · lb)

NOTA:

Rechte Kurbelgehäuseabdeckung

1. Montieren:

•Paßstift ①

•O-Ring ②

New

•Distanzhülse ③

•Dichtung ④

New

HINWEIS:

Das Lithiumfett auf den O-Ring auftragen.

Coperchio carter destro

1. Installare:

33 Nm (3.3 m · kg, 24 ft · lb)

NOTE:

•Rechten Kurbelgehäuse- deckel ①

●Schraube (Rechten Kurbelgehäusedeckel) ②

10 Nm (1,0 m · kg)

HINWEIS:

• Das Motoröl auf das Flügelradwellenende auftragen.
• Das Flügelraradwellenrad ③ mit dem Primärantriebsrad ④ eingreifen lassen.
  •Die Schrauben stufenweise über Kreuz festziehen.

2. Installare:

•Coperchio carter destro ①
●Bullone (coperchio carter destro) ②
10 Nm (1,0 m·kg, 7,2 ft·lb)

NOTA:

33 Nm (3,3 m · kg, 24 ft · lb)

N.B.:

• Kickstarterhebel ①
  •Unterlegscheibe ②
  ●Schraube (Kickstarterhebel) ③

33 Nm (3,3 m · kg)

HINWEIS:

Den Kickstarterhabel so einbauen, daß der Kickstarterhebel möglichst senkrecht ist, wobei der Abstand ⓐ zwischen Kickstarterhebel und Rahmen mindestens 8 mm beträgt.

2. Montieren:

-Ölschlauch ①
•Schraube (Ölschlauch) ②

10 Nm (1,0 m · kg)

Avviamento a pedale

1. Installare:

33 Nm (3,3 m · kg, 24 ft · lb)

NOTA:

•Kupferunterlegscheibe ①
New

-Ölsteigrohr ②

- Überwurfschraube (M8) ③

4 18 Nm (1,8 m · kg)

• Überwurfschraube (M10) ④

20 Nm (2,0 m · kg)

3. Installare:

Das Lithiumfett auf den O-Ring auftragen.

•Wasserpumpengehäuse ①

- Schrauben (wasserpumpengehäuse) ②

10 Nm (1,0 m · kg)

1. Installare:

-Ölfiltereinsatz-Deckel ③

•Schraube (Ölfiltereinsatz-Deckel)

10 Nm (1,0 m · kg)

HINWEIS:

Das Lithiumfett auf den O-Ring auftragen.

Elemento filtrante

1. Installare:

-Elemento filtrante ①

•O-ring ② New

•Coperchio elemento filtrante ③

●Bullone (coperchio elemento filtrante)

10 Nm (1,0 m · kg, 7,2 ft · lb)

NOTA:

Demontage-Arbeiten: ① Ausgleichswellen-Abtriebsrad ② Ausgleichswelle

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau			AUSGLEICHSWELLE DEMONTIERENPrimärantriebszahnradRechte KurbelgehäuseabdeckungStator Siehe unter "CDI-SCHWUNGRAD-		Siehe unter "KUPPLUNG".Siehe unter "ÖLFILTEREINSATZ, WASSERPUMPE UND RECHTE KURBELWELLENABDECKUNG".MAGNETZÜNDER".
		1 Mutter (Primärantriebszahnrad) 12 Mutter (Ausgleichswellen-Abtriebsrad) 13 Sicherungsscheibe 14 Primärantriebszahnrad 15 Ausgleichswellen-Antriebsrad 16 Sicherungsscheibe 17 Ausgleichswellen-Abtriebsrad 18 Ausgleichswelle 1 Siehe unter "AUSBAU".			Siehe unter "AUSBAU".

BILANCIERE

Ausgleichswellen-Antriebs- und -Abtriebsräder

1. Die Lasche der Sicherungsscheibe umbiegen.

2. Lockern:

- Mutter (Primärantriebsrad) ①

●Mutter (Ausgleichswelle) ②

HINWEIS:

Ein Stückchen Aluminium ⑨ zwischen die Zähne des Ausgleichswellen-Antriebsrades ③ und Ausgleichswellen-Abtriebrades ④ legen.

PUNTI DI RIMOZIONE

Beim Ausbau der Ausgleichswelle muß sich das Ausgleichsgewicht mittig ⓐ auf der Fluchtlinie zwischen den Mittelpunkten der Nockenwellen- und Ausgleichswellen-Enden befinden.

Primär- und Ausgleichswellen-Antriebs- und -Abtriebsräder

1. Kontrollieren:

•Primärantriebsrad ①
•Ausgleichswellen-Antriebs-rad ②
●Ausgleichswellen-Abtriebs-rad ③

Verschleiß/Beschädigung →

Erneuern.

Ausgleichswelle

1. Kontrollieren:

•Ausgleichswelle

Rißbildung/Beschädigung
→ Erneuern.

ISPEZIONE

75 Nm (7.5 m · kg, 54 ft · lb)

NOTE:

75 Nm (7,5 m · kg, 54 ft · lb)

N.B.:

ZUSAMMENBAU UND MONTAGE Ausgleichswelle, An- und Abtriebsrad

1. Montieren:

•Ausgleichswelle ①

HINWEIS:

- Motoröl auf die Lager.

- Beim Einbau der Ausgleichswelle muß sich das Ausgleichsgewicht mittig ⓐ auf der Fluchtlinie zwischen den Mittelpunkten der Nokkenwellen- und Ausgleichswellen-Enden befinden.

1. Montieren:

•Ausgleichswellen-Abtriebs-rad ①

HINWEIS:

Das Ausgleichswellen-Abtriebsrad an die Ausgleichswelle montieren. Dabei muß die Markierung ① am Ausgleichswellen-Abtriebsrad auf die Kerbe ⑥ am Ausgleichswellen-Ende ausgerichtet sein.

1. Montieren:

●Ausgleichswellen-Antriebs-rad ①

HINWEIS:

• Die Markierung Ⓐ auf dem Ausgleichswellen-Antriebsrad auf die Markierung ⓑ auf dem Ausgleichswellen-Abtriebsrad ② ausrichten.
  •Die Markierung © auf dem Ausgleichswellen-Antriebsrad auf die Kerbe ⓐ im Kurbelwellenende ausrichten.

• Montieren:

●Sicherungsscheibe ①

●Mutter (Ausgleichswellen Abtriebsrad) ②

50 Nm (5,0 m · kg)

•Primärantriebszahnrad ③

• Mutter (Primärantriebsrad) ④

75 Nm (7,5 m · kg)

HINWEIS:

• Das Primärantriebsrad mit der gestuften Seite ⓐ zum Motor weisend einbauen.

• Ein Stückchen Aluminium ⑤ zwischen die Zähne des Ausgleichswellen-Antriebsrades ⑤ und des Ausgleichswellen-Abtriebsrades ⑥ legen.

• Die Lasche der Sicherungsscheibe umbiegen.

75 Nm (7,5 m · kg, 54 ft · lb)

NOTA:

① Ölpumpe demontieren

② Ölpumpe zerlegen

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau PrimärantriebszahnradRechte Kurbelgehäuseabdeckung			ÖLPUMPE DEMONTIEREN UND ZERLE-GEN		Siehe unter “KUPPLUNG”.Siehe unter “ÖLFILTEREINSATZ, WASSERPUMPE UND RECHTE KURBELWELLENABDECKUNG”.
		1 Sicherungsring 12 Unterlegscheibe 13 Ölpumpen-Antriebsrad 14 Ölpumpe 15 A u ßenrotor 2 16 Sicherungsring 17 Innenrotor 2 18 P a ßstift 19 Ölpumpen-Gehäusedeckel 110 Außenrotor 1 111 Innenrotor 1 1

POMPA DELL'OLIO

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
	12 Paßstift 113 Beilagscheibe 114 Ölpumpen-Antriebswelle 115 Rotorgehäuse 1

-Ölpumpen-Antriebsrad ①

-Ölpumpen-Antriebswelle ②

•Rotorgehäuse ③

-Ölpumpen-Gehäusedeckel ④

Rißbildung/Beschädigung

→ Erneuern.

2. Messen:

- Radialspiel @ (zwischen Innenrotor ① und Außenrotor ②)

- Radialspiel ⑥ (zwischen Außenrotor ② und Rotorgehäuse ③)

•Gehäuse- und Rotorabstand ©

(zwischen Rotorgehäuse ③ und Rotoren ① ②)

Unvorschriftsmäßig →

Ölpumpe Kompletterneuern.

Spitzenspiel ⓐ

0,12 mm oder weniger

0,20 mm

Seitenspiel ⓑ

0,09–0,17 mm

0,24 mm

Gehäuse- und Rotor-

spiel ©

0,03–0,10 mm

0,17 mm

ISPEZIONE

Pompa dell'olio

1. Ispezionare:

- Schwergängigkeit → Schritte 1 und 2 wiederholen oder defekte Teile erneuern.

3. Controllare:

-Ölpumpen-Antriebswelle ①
-Beilagscheibe ②
•Paßstift ③
•Innenrotor 1 ④

HINWEIS:

• Motoröl auf die Ölpumpen-Antriebswelle und den Innenrotor 1 auftragen.
• Den Paßstift in die Nut im Innenrotor 1 einsetzen.

Motoröl auf den Außenrotor 1 auftragen.

1. Installare:

-Ölpumpen-Gehäusedeckel ①
•Schraube (Ölpumpen-Gehäusedeckel) ②

3 Nm (0,3 m · kg)

•Paßstift ③
•Innenrotor 2 ④
●Sicherungsring ⑤

New

HINWEIS:

• Motoröl auf den Innenrotor 2 auftragen.

• Den Paßstift in die Nut im Innenrotor 2 einsetzen.

• Installare:

Motoröl auf den Außenrotor 2 auftragen.

4. Installare:

-Ölpumpen-Antriebsrad ①
•Unterlegscheibe ②
●Sicherungsring ③

HINWEIS:

Motoröl auf die Innenseite des Öl-pumpen-Antriebsrads auftragen.

5. Installare:

ARBRE DE KICK ET ARBRE DE SELECTEUR

① Kickstarterwelle demontieren
③ Schaltwelle ④ Segment demontieren

② Kickstarterwelle zerlegen

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau			KICKSTARTER UND KICKSTARTER-WELLE DEMONTIERENÖlpumpe		Siehe unter “ÖLPUMPE”.
		1 Kickstarter-Zwischenzahnrad 12 Kickstarterwelle (komplett) 1 Siehe unter “AUSBAU”.3 Federsitz 14 Torsionsfeder 15 Klinkenrad 16 Kickstarterzahnrad 17 Kickstarterwelle 18 Unterlegscheibe 19 Fußschalthebel10 Schaltwelle11 Distanzhülse	Fußschalthebel	111

ALBERO PEDALE E ALBERO DEL CAMBIO

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
3↑4	12 Torsionsfeder 113 Rolle 114 Schaltklinke 115 Schaltarm (komplett) 116 Schaltarm 117 Klaue 218 Klauenstift 219 Feder 220 Schraube (Rastenhebel) 121 Rastenhebel 122 Torsionsfeder 123 Segment 1 Siehe unter “AUSBAU”.			Siehe unter “AUSBAU”.

Die Torsionsfeder ② von der Boh-rung ⓐ im Kurbelgehäuse ausha-ken.

PUNTI DI RIMOZIONE

Schaltklinke und Schaltarm (kom- plett)

1. Demontieren:

•Schraube (Schaltklinke)
•Schaltklinke ①
•Schaltarm (komplett) ②

HINWEIS:

Den Schaltarm (komplett) zusammen mit der Schaltklinke demontieren.

Das Segment bis zum Anschlag im Gegenuhrzeigersinn drehen und die anschließend Schrauben lösen.

Segmento

1. Rimuovere:

●Bullone (segmento) ①
- Segmento ②

NOTA:

Kickstarterwelle und Klinkenrad

1. Kontrollieren:

2. Klinkenrad ① (Leichtgängigkeit) Schwergängigkeit → Erneuern.

3. Kickstarterwelle ② Verschleiß/Beschädigung → Erneuern.
   ●Feder ③ Gebrochen → Austauschen.

Kickstarterzahnrad, Kickstarter-Zwischenzahnrad und Klinkenrad

1. Kontrollieren:

•Kickstarterzahnrad ①
- Kickstarter-Zwischenzahn-rad ②
•Klinkenrad ③
•Zahnradzähne ⓐ
•Klinkenzähne ⑥ Verschleiß/Beschädigung → Erneuern.

ISPEZIONE

•Schaltwelle ①
Verbiegung/Beschädigung → Erneuern.
●Feder ②
Bruch → Erneuern.

Albero del cambio

1. Ispezionare:

Schaltklinke und Schaltarm (kom- plett)

1. Kontrollieren:

•Schaltklinke ①
•Schaltarm ②
•Klaue ③
•Klauenstift ④
•Feder ⑤
Verschleiß/Beschädigung → Erneuern.

•Rastenhebel ①
Verschleiß/Beschädigung →
Erneuern.
•Torsionsfeder ②
Bruch → Erneuern.

Leva di arresto

1. Ispezionare:

Die Nut ⓐ im Segment auf den Stift ⓑ an der Schaltwalze ausrichten.

Die Rastenhebelrolle auf die Nut im Segment ausrichten.

Leva di arresto

1. Installare:

Schaltklinke und Schaltarm (kom- plett)

1. Montieren:

•Feder ①
•Klauenstift ②
•Klaue ③

(am Schaltarm ④)

HINWEIS:

Motoröl auf Federn, Klauenstifte und Klauen auftragen.

●Schaltarm (komplett) ① (an der Schaltklinke ②)

1. Installare:

• Den Schaltarm (komplett) zusammen mit der Schaltklinke montieren.

• Motoröl auf die Segment-Achse auftragen.

• Installare:

•Schraube (Schaltklinke) ①

10 Nm (1,0 m · kg)

1. Installare:

●Bullone (guida cambio) ①

10 Nm (1,0 m · kg, 7,2 ft · lb)

Arbre de sélecteur

•Rolle ①
•Distanzhülse ②
•Torsionsfeder ③
•Schaltwelle ④

HINWEIS:

Motoröl auf die Schaltwellenrolle auftragen.

1. Montieren:

•Fußschalthebel ①
●Schraube (Fußschalthebel) ②

HINWEIS:

Beim Installieren des Schaltpedals auf der Schaltwelle immer sicherstellen, daß die Mitte des Schaltpedals etwa 2 mm @ über der Oberseite der Fußraste ist.

Albero del cambio

1. Installare:

1. Montieren:

2. Kickstarterzahnrad ①
   •Unterlegscheibe ②
   ●Sicherungsring ③
   •Klinkenrad ④
   •Feder ⑤
   •Unterlegscheibe ⑥
   ●Sicherungsring ⑦

(au der kickstarterwelle ⑧)

HINWEIS:

• Das Molybdändisulfidöl auf die Innenflächen von Kickstarterritzel und Klinkenrad auftragen.
• Die Körnerschlagmarkierung ^a auf dem Klinkenzahnrad auf die Körnerschlagmarkierung ^b der Kickstarterwelle ausrichten.

•Ressort de torsion ①

Darauf achten, daß das Ende ① der Torsionsfeder in die Bohrung ② der Kickstarterwelle eingreift.

2. Installare:

Den Federsitz über die Kickstarterwelle führen, wobei die Nut @ im Federsitz über das Ende der Torsionsfeder passen muß.

3. Installare:

●Guida molla ①

NOTA:

●Ressort de torsion ①

N.B.:

- Das Molybdändisulfidfett auf die Kontaktflächen von Kickachsenanschlag ⓐ und Anschlagplatte ③ auftragen.

- Motoröl auf die Kickstarterwelle auftragen.

•Die Kickstarterwellen-Baugruppe in das Kurbelgehäuse einsetzen. Der Kickstarterwellenanschlag muß in die Anschlagplatte passen.

5. Einhaken:

•Torsionsfeder ①

HINWEIS:

Die Torsionsfeder im Uhrzeigersinn drehen und an der richtigen Bohrung @ im Kurbelgehäuse einhängen.

4. Installare:

Kickstarter-Zwischenzahnrad

1. Montieren:

- Kickstarter-Zwischenzahn-rad ①

-Beilagscheibe ②

●Sicherungsring ③

New

HINWEIS:

- Motoröl auf den Innenrand des Kickstarter-Zwischenzahnrads auftragen.

- Das Kickstarter-Zwischenzahnrad mit der vertieften Seite @ nach außen gerichtet einbauen.

CDI-SCHWUNGRADMAGNETZÜNDER

Demontage-Arbeiten: ① CDI-Schwungradmagnetzünder demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		CDI-SCHWUNGRADMAGNETZÜNDER DEMONTIERENSitzbank und KraftstofftankSchraube (linker Kühler)CDI-Schwungradmagnetzünder-Kabel lösen.Fußschalthebel Siehe unter "KICKSTARTER UND KICKSTARTER-WELLE".		Siehe unter "SITZBANK, KRAFTSTOFFTANK UND SEITENABDECKUNGEN".Siehe unter "KÜHLER".
	1 Linker Motorschutz 12 Linker Kurbelgehäusedeckel 13 Mutter (Rotor) 14 Rotor 15 Stator 16 Scheibenfeder 1			Spezialwerkzeug verwenden.Siehe unter "AUSBAU".

MAGNETE CDI

Den Rotorhalter ③ verwenden.

Rotorhalter YU-1235/90890-01235

1. Demontieren:

•Rotor ①

Den Polrad-Abzieher ② verwenden.

Polrad-Abzieher YU-33270-B/ 90890-01362

HINWEIS:

Drei Schrauben ③ der richtigen Größe einbauen, wie in der Abbildung gezeigt.

PUNTI DI RIMOZIONE

Rotore

1. Rimuovere:

•Dado (rotore) ①

●Rondella ②

CDI-Schwungradmagnetzünder

1. Kontrollieren:

•Rotor-Innenfläche ⓐ

• Stator-Außenfläche ⑥

Beschädigung → Kurbelwellenschlag und Kurbelwellenlager kontrollieren.

Falls erforderlich, den

Schwungradmagneten und/oder -Stator erneuern.

ISPEZIONE

Magnete CDI

1. Ispezionare:

Beschädigung → Erneuern.

Linguetta Woodruff

1. Ispezionare:

•Linguetta Woodruff ①

Danni → Sostituire.

VOLANT MAGNETIQUE CDI CDI-SCHWUNGRADMAGNETZÜNDER MAGNETE CDI

ENG

ASSEMBLAGE ET MONTAGE

ZUSAMMENBAU UND MONTAGE CDI-Schwungradmagnetzünder

1. Montieren:

•Stator ①

• Dichtmittel auf den Ösenring des Zuleitungskabels für den CDI-Schwungradmagnetzünder auftragen.
  •Die Schrauben mit einer T30-Stecknuß festziehen.

Quick gasket® ACC-QUICK-GS-KT YAMAHA-Dichtmasse Nr. 1215 90890-85505

•Kurbelwellenzapfen und Rotor reinigen.
- Beim Einbau der Scheibenfeder darauf achten, daß deren flache Seite a parallel zur Mittellinie b der Kurbelwelle angeordnet ist.
- Beim Einbau des Rotors die Nut © im Rotor auf die Scheibenfeder ausrichten.

1. Installare:

•Unterlegscheibe ①
●Mutter (Rotor) ②

48 Nm (4,8 m · kg)

Den Rotorhalter ③ verwenden.

Rotorhalter YU-1235/90890-01235

1. Installare:

●Rondella ①
•Dado (rotore) ②

48 Nm (4,8 m · kg, 35 ft · lb)

- CDI-Schwungradmagnet-zünder-Kabel Siehe unter "KABELFÜH-RUNG" im KAPITEL 2.

4. Collegare:

•Paßstift
•Dichtung (Linker Kurbelgehäusedeckel) New
-Linker Kurbelgehäusedeckel ①
●Halterung (Zylinderkopf-Entlüftungsschlauch) ②
●Schraube (Linker Kurbelgehäusedeckel) ③

10 Nm (1,0 m · kg)

HINWEIS:

Die Schrauben stufenweise über Kreuz festziehen.

5. Installare:

• Linker Motorschutz ①
  ●Halterung (Zylinderkopf-Entlüflungsschlauch) ②
  ●Schraube (Linker Motorschutz) ③

23 Nm (2,3 m · kg)

•Zylinderkopf-Ent-lüflungsschlanch ④

6. Installare:

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau Das Motorrad		MOTOR DEMONTIERENam Rahmen aufbocken.Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UNDSEITENABDECKUNGEN”.Vergaser Siehe unter “VERGASER”.Krümmer und SchalldämpferKupplungszug Motorseitig demontieren.Dekompressionszug und Kabelführung Motorseitig demontieren.KühlerFußschalthebel Siehe unter “KICKSTARTER UND KICKSTARTER-WELLE”.Zylinderkopf-Entlüftungs- und Öltank-BelüftungsschläucheMotoröl ablassen		⚠️WARNUNGDas Motorrad gegen Umfallen sichern.
				Siehe unter "KRÜMMER UND SCHALLDÄMPFER".Siehe unter "KÜHLER".Siehe unter "NOCKENWELLEN".Siehe unter "MOTORÖL WECHSELN" im KAPITEL 3.

RIMOZIONE DEL MOTORE

Demontage-Arbeiten: ① Motor demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
		ZündkerzensteckerCDI-Schwungradmagnetzünder-Kabel lösen.Rechter Motorschutz
1	1 Leerlaufschalter 12 Schraube (Ölschlauch) 23 Antriebsritzel-Abdeckung 14 Mutter (Antriebsritzel) 16 Antriebsritzel 17 Clip 18 Schraube (Fußbremshebel) 19 F u 8bremshebel 110 Obere Motorhalterung 111 Untere Motorhalterung 12 Schraube 13 Schwingenachse 14 Motor	2311	Siehe unter “AUSBAU”.5 Sicherungsscheibe 1Siehe unter “AUSBAU”.

●Mutter (Antriebsritzel) ①
●Sicherungsscheibe ②

HINWEIS:

•Die Lasche der Sicherungsscheibe umbiegen.
- Beim Lockern der Mutter die Hinterradbremse betätigen.

1. Demontieren:

•Antriebsritzel ①
•Antriebskette ②

HINWEIS:

Antriebsritzel und Antriebskette gleichzeitig ausbauen.

PUNTI DI RIMOZIONE

Durch Herausziehen der Schwingenachse wird die Schwinge gelöst. Um dies zu vermeiden, eine Schraube gleichen Durchmessers an der anderen Seite einstecken.

(von der rechten Seite)

HINWEIS:

Sicherstellen, daß zuvor alle Steckverbinder, Schläuche und Seilzüge gelöst worden sind.

1. Rimuovere:

●Motore ①

Dal lato destro.

NOTA:

69 Nm (6.9 m · kg, 50 ft · lb)

34 Nm (3.4 m · kg, 24 ft · lb)

69 Nm (6.9 m · kg, 50 ft · lb)

• Motor ① (von der rechten Seite)
  •Schwingenachse ②
  85 Nm (8,5 m · kg)
  •Schraube (unten) ③
  69 Nm (6,9 m · kg)
• Untere Motorhalterung ④
  ●Schraube (Motorhalterung) ⑤ 34 Nm (3,4 m · kg)
  •Schraube (vorn) ⑥
  69 Nm (6,9 m · kg)
  •Obere Motorhalterung ⑦
  •Schraube (oben) ⑧
  55 Nm (5,5 m · kg)
  •Schraube (Motorschutz) ⑨
  23 Nm (2,3 m · kg)

•Feder ①
•Fußbremshebel ②
•O-Ring ③ New
•Schraube (Fußbremshebel)

26 Nm (2,6 m · kg)

•Clip ⑤

HINWEIS:

•Lithiumfett auf Schraube, O-Ringe und Fußbremshebel-Halterung auftragen.
- Den Clip so einsetzen, daß der Anschlag @ nach innen weist.

Pedale del freno

1. Installare:

•Molla ①
- Pedale del cambio ②
- O-ring ③ New
●Bullone (pedale del freno) ④

26 Nm (2,6 m · kg, 19 ft · lb)

•Antriebsritzel ①
•Antriebskette ②

HINWEIS:

Antriebsritzel und Antriebskette gleichzeitig montieren.

75 Nm (7.5 m · kg, 54 ft · lb)

NOTE:

75 Nm (7,5 m · kg, 54 ft · lb)

N.B.:

●Sicherungsscheibe ①

New

●Mutter (Antriebsritzel) ②

75 Nm (7,5 m · kg)

HINWEIS:

Beim Festziehen der Mutter die Hinterradbremse betätigen.

2. Installare:

75 Nm (7,5 m · kg, 54 ft · lb)

NOTA:

1. Die Lasche der Sicherungsscheibe umbiegen, um die Mutter zu sichern.

2. Montieren:

•Antriebskettenritzel ①

•Kettenschutz ②

•Schraube (Kettenschutz) ③

8 Nm (0,8 m · kg)

Ölschlauch und Leerlaufschalter

1. Montieren:

•O-Ring ①

New

•Paßstift ②

-Ölschlauch ③

●Schraube (Ölschlauch) ④

10 Nm (1,0 m · kg)

HINWEIS:

Lithiumfett auf den O-Ring auftragen.

•Schraube (Leerlaufschalter)

⑤

[NO TEXT]

4 Nm (0,4 m · kg)

HINWEIS:

Lithiumfett auf den O-Ring auftragen.

2. Installare:

•Molla ①

●Perno ②

•O-ring ③

CARTER ET VILEBREQUIN

KURBELGEHÄUSE UND KURBELWELLE

Demontage-Arbeiten:
① Kurbelgehäusehälften trennen
② Kurbel demontieren

Demontage-Arbeiten			Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau				KURBELGEHÄUSE UND KURBELGE-HÄUSE-DEMONTIERENMotorKolben Siehe unter "ZYLINDER UND KOLBEN".Kickstarterwelle (komplett) Siehe unter "KICKSTARTER SegmentStator Siehe unter "CDI-SCHWUNGRAD-Ausgleichswelle Siehe unter "AUSGLEICHSWELLE".		Siehe unter "MOTOR DEMONTIEREN".WELLE UND SCHALT-JWELLE".MAGNETZÜNDER".
			1 Steuerkettenschiene (hinten) 12 Steuerkette 13 Ölzufuhrleitung 2 1

CARTER E ALBERO MOTORE

Demontage-Arbeiten			Reihenfolge	Bauteil Anz. Bemerkungen
			4 Schraube (L = 45 mm) 65 Schraube (L = 55 mm) 16 Schraube (L = 70 mm) 47 Kabelführung 18 Kupplungszug-Halterung 19 Rechtes Kurbelgehäuse 110 Linkes Kurbelgehäuse 111 Ölseb 112 Kurbelwelle 1 Spezialwerkzeug verwenden.			-Siehe unter “AUSBAU”.Siehe unter “AUSBAU”.

Demontage-Arbeiten: ① Kurbelbelwellenlager demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau Getriebe		KURBELWELLENLAGER DEMONTIE-RENSchaltwalze und Schaltgabel		Siehe unter “GETRIEBE, SCHALTWALZE UNDSCHALTGABELN”.
	1 Dichtring 22	Lager	10	Siehe unter “AUSBAU”.

CUSCINETTO CARTER

1. Trennen:

2. Rechtes Kurbelgehäusehälfte

3. Linkes Kurbelgehäusehälfte

Arbeitsschritte

- Kurbelgehäuse-Schrauben ①, Kabelführung ② und Kupp-lungszug-Halterung ③ demon-tieren.

HINWEIS:

Alle Schrauben um eine Viertelumdrehung lockern, danach ganz herausschrauben.

- Das rechte Kurbelgehäuse ④ demontieren.

HINWEIS:

• Das Kurbelgehäuse so ablegen, daß die linke Seite nach unten weist und das Gehäuse teilen, indem die Spitze eines Flachklingen-Schraubendrehers in den dafür vorgesehenen Schlitz ⓐ im Kurbelgehäuse gesteckt wird.
• Den Teilungsschlitz im Gehäuse und die Motor-Montagehalterung mit einem Kunststoff- oder Gummihammer leicht anprellen und das rechtes Kurbelgehäuse horizontal abheben. Dabei verbleiben Kurbelwelle und Getriebe in der anderen linken Kurbelgehäusehälfte.

ACHTUNG:

Nur mit einem Gummihammer auf das Kurbelgehäuse schlagen. Nur auf verstärkte Bereiche des Gehäuses, niemals auf die Paßflächen schlagen. Ruhig und sorgfältig arbeiten. Falls die Gehäusehälften nicht gleichmäßig auseinandergehen, diese wieder zusammenbringen und von vorn beginnen. Sicherstellen, daß alle Schrauben demontiert sind.

- Paßstifte und O-Ring demontieren.

PUNTI DI RIMOZIONE

Carter

1. Separare:

•Carter destro
•Carter sinistro

Das Kurbelgehäuse-Trennwerkzeug ②.

Kurbelgehäuse-Trennwerkzeug

YU-1135-A/90890-01135

ACHTUNG:

Die Kurbelwelle niemals mit einem Hammer austreiben.

Kurbelwellenlager

1. Demontieren:

•Lager ①

HINWEIS:

•Die Lagerpresse auf den Innen-laufring setzen und das Lager aus dem Kurbelgehäuse herauspres-sen.
- Das ausgebaute Lager nicht wie- derverwenden.

PRÜFUNG

Steuerkette und Steuerketten- schiene

1. Kontrollieren:

•Steuerkette

Rißbildung/Schwergängigkeit → Steuerkette und Nokkenwellenrad im Satzerneuern.

1. Kontrollieren:

•Steuerkettenschiene

Verschleiß/Beschädigung → Erneuern.

Kurbelgehäuse

1. Kontrollieren:

- Kontaktfläche ⓐ Riefen → Erneu

- Motoraufhängungsbohrung ⑥ (Kurbelgehäuse)

Rißbildung/Beschädigung → Erneuern.

Albero motore

1. Rimuovere:

- Albero motore ①

Den inneren Laufring mit dem Finger drehen. Schwergängigkeit/Freßspuren → Erneuern.

1. Kontrollieren:

•Dichtring

Verschleiß/Beschädigung → Erneuern.

1. Ispezionare:

•Cuscinetto

•Schlaggrenze ⓐ
- Pleuel-Radialspiel ⑥
•Pleuel-Axialspiel ©
•Kurbelwangenbreite ⓐ

Unvorschriftsmäßig →

Erneuern.

Meßuhr und Fühlerlehre

verwenden.

Meßuhr und Ständer YU-3097/90890-01252

	Standard
Schlaggrenze	0,03 mm 0,05 mm
Pleuel-Radialspiel	0,4–1,0 mm 2,0 mm
Pleuel-Axialspiel	0,15–0,45 mm	0,50 mm
Kurbel-wangen-breite	55,95–56,00 mm	—

Albero motore

1. Misurare:

Beschädigung → Erneuern.

Filtro olio

1. Ispezionare:

•Filtro olio

Danni → Sostituire.

-Ölzufuhrleitung 2 ①
•O-Ring ②

Beschädigung → Erneuern.

-Ölzufuhrleitung @

Verstopfung → Ausblasen.

ZUSAMMENBAU UND MONTAGE Kurbelwellenlager

1. Einbauen:

•Lageranschlag

●Schraube (Lageranschlag)

•Schraube (Lageranschlag)

●Schraube [Lageranschlag (Kurbelwelle)] ①

HINWEIS:

•Das Lager durch paralleles Pressen auf den Außenlaufring einbauen.

- Um zu verhindern, daß sich die Schraube [Lageranschlag (Kurbelwelle)] löst, den äußeren Umfang des Schraubenkopfes ① mit einem Körner oder einem ähnlichen Werkzeug in die Vertiefung ⑥ eintreiben. Hierbei jedoch sorgfältig darauf achten, daß die Aufnahmeschlitze des Schraubenkopfes dabei nicht beschädigt wird.

Kurbelwelle

1. Montieren:

•Kurbelwelle ①

Das Kurbelwellen- Einbauwerkzeug ②, ③, ④, ⑤ verwenden.

Kurbelwellen-Installationstopf ②

YU-90050/90890-01274

Kurbelwellen-Installationsschraube ③

YU-90050/90890-01275

Adapter (M10) ④

YM-1277/90890-01277

Distanzhülse (Kurbel- wellen-Installations- werkzeug) ⑤

YU-91044/90890-04081

A Nur USA und CDN

B Nicht USA und CDN

HINWEIS:

- Mit einer Hand den Pleuel im oberen Totpunkt festhalten und mit der anderen Hand die Mutter des Einbauwerkzeugs drehen, bis die Kurbelwelle am Lager ansteht.

- Vor dem Einbau der Kurbelwelle, die Kontaktflächen der Kurbelgehäusehälften reinigen.

ACHTUNG:

Die Kurbelwelle niemals mit einem Hammer eintreiben.

CARTER ET VILEBREQUIN KURBELGEHÄUSE UND KURBELWELLE CARTER E ALBERO MOTORE

ENG

2. Contrôler:

•Funktion der Gangschaltung
- Funktion des Getriebes Ungleichmäßiger Betrieb → Reparieren.

2. Controllare:

-Ölsieb ①
•Schraube (Ölsieb) ②
10 Nm (1,0 m · kg)

3. Installare:

•Dichtmittel
(auf die rechtes Kurbelgehäusehälfte ①)

Quick gasket® ACC-QUICK-GS-KT Yamaha-Dichtmasse Nr. 1215 90890-85505

HINWEIS:

Vor dem Auftragen der Dichtmasse die Kontaktflächen der Kurbelgehäusehälften (links und rechts) reinigen.

4. Applicare:

•Paßstift ①
•O-Ring ②
- Rechtes Kurbelgehäusehälfte (auf die linkes Kurbelgehäusehälfte)

HINWEIS:

• Die rechtes Kurbelgehäusehälfte auf die linkes Kurbelgehäusehälfte montieren. Mit einem Gummihammer leicht auf das Gehäuse klopfen.
• Das Pleuel muß im oberen Totpunkt stehen.

5. Installare:

•Kupplungszug-Halterung ②

•Schraube (Kurbelgehäuse)

③ 12 Nm (1,2 m · kg)

HINWEIS:

Die Kurbelgehäuse-Schrauben in stufenweise und über Kreuz festziehen.

6. Serrare:

-Ölzufuhrleitung 2 ①

•O-Ring ② New

•Schraube (Ölzufuhrleitung

2) ③ 10 Nm (1,0 m · kg)

HINWEIS:

Lithiumfett auf den O-Ringe aufragen.

7. Installare:

- Steuerkettenschiene (hinten) ②

●Schraube (Steuerketten-schiene) ③

10 Nm (1,0 m · kg)

9. Entfernen:

•Dichtmittel

(von der Zylinderpaßfläche getrieben)

1. Auftragen:

•Motoröl

(auf Kurbelzapfen, Lager und Ölzufuhrloch)

11. Kontrollieren:

•Kurbelwelle und Getriebe (Leichtgängigkeit) Schwergängigkeit → Instand setzen.

8. Installare:

GETRIEBE, SCHALTWALZE UND SCHALTGABELN

Demontage-Arbeiten:

① Schaltgabel u. -walze sowie Getriebe-Eingangs- u. -Ausgangswellen demontierenn

Demontage-Arbeiten1 Reihenfolge		Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		GETRIEBE, SCHALTWALZE UNDSCHALTGABELN DEMONTIERENMotor Siehe unter “MOTOR DEMONTIEREN”.Kurbelgehäusehälften trennen.		Siehe unter “KURBELGEHÄUSE UND KURBEL-WELLE”.
1	1 Eingangswelle 12 Ausgangswelle 13 Schaltwalze 14 Schaltgabel 3 15 Schaltgabel 2 16 Schaltgabel 1 17 Distanzhülse 1			-Siehe unter “AUSBAU”.

•Eingangswelle ①
•Ausgangswelle ②
•Schaltwalze
•Schaltgabeln 3
•Schaltgabeln 2
•Schaltgabeln 1

HINWEIS:

•Die Baugruppe mit der installierten Muffe ③ am Kurbelgehäuse montieren.
•Die Baugruppe vorsichtig demon- tieren. Die Lage der einzelnen Tei- le beachten. Besonders auf die Anordnung der Schaltgabeln ach- ten.
•Die Hauptachse, Antriebsachse, Schaltnocke und Schaltgabel zusammen durch leichtes Klopfen auf die Getriebeachse mit einem weichen Hammer demontieren.

PUNTI DI RIMOZIONE

Trasmissione

1. Rimuovere:

• Asse principale ①
• Asse conduttore ②
  •Camma del cambio
  -Forcella del cambio 3
  -Forcella del cambio 2
  -Forcella del cambio 1

NOTA:

•Schaltklauen ⓐ
•Zahnradzähne ⓑ
- Schaltgabel-Führungsnut © Verschleiß/Beschädigung → Erneuern.

ISPEZIONE

Ingranaggi

1. Ispezionare:

Beschädigung → Erneuern.

3. Kontrollieren:

•Zahnräder (Leichtgängigkeit)

Schwergängigkeit → Instand setzen oder erneu- ern.

2. Ispezionare:

•O-ring ①

Danni → Sostituire.

3. Controllare:

Den inneren Laufring mit dem Finger drehen.

Schwergängigkeit/Freßspuren → Erneuern.

Cuscinetto

1. Ispezionare:

•Cuscinetto ①

Far ruotare l'anello interno con un dito.

Schaltgabeln und Schaltwalze

1. Kontrollieren:

•Schaltgabel ① Verschleiß/Beschädigung/ Riefen → Erneuern.

- Schaltwalze ① - Segment ② Verschleiß/Beschädigung → Erneuern.

2. Ispezionare:

- Schaltgabelbewegung Schwergängig → Schaltgabel austauschen.

HINWEIS:

Bei defekter Schaltgabel nicht nur die Schaltgabel selbst, sondern auch die beiden jeweils danebenliegenden Zahnräder austauschen.

3. Controllare:

• Ritzel 5. Gang (27 Zähne) ①
• Ritzel 3. Gang (21 Zähne) ②
•Distanzhülse ③
• Ritzel 4. Gang (24 Zähne) ④
- Ritzel 2. Gang (16 Zähne) ⑤ (auf die Eingangswelle ⑥)

HINWEIS:

• Molybdändisulfidöl auf den Innenumfang und auf das Oberflächenende am 4. und 5. Ritzelgetriebe auftragen.
  •Das Molybdändisulfid-Öl auf der Ritzel für den 2. und 3. Gang auftragen.

MONTAGGIO ED INSTALLA-

ZIONE

Trasmissione

1. Installare:

●Zahnrad 2. Gang (28 Zähne) ①
●Zahnrad 4. Gang (25 Zähne) ②
●Zahnrad 3. Gang (28 Zähne) ③
●Zahnrad 5. Gang (22 Zähne) ④
●Zahnrad 1. Gang (31 Zähne) ⑤
•O-Ring ⑥ New (auf die Ausgangswelle ⑦)

HINWEIS:

• Molybdändisulfidöl auf den Innenumfang und auf das Oberflächenende an 1., 2. und 3. Radgetriebe auftragen.
  •Das Molybdändisulfid-Öl auf der Zahnräder für den 4. und 5. Gang auftragen.
  •Lithiumfett auf den O-Ring auftra-gen.

3. Montieren:

•Unterlegscheibe ①

●Sicherungsring ②

HINWEIS:

• Darauf achten, daß die scharfe Kante ① des Sicherungsringes nicht an der Beilagscheibe und am Zahnrad ② anliegt.
• Sicherstellen, daß die Sicherungsring-Enden © an einer Nut ⓐ der Wellenverzahnung eingreifen.

2. Installare:

•Lithiumseifen-Schmierfett auf der Öldichtungslippe auftragen.
- Beim Einbauen des Distanzstücks im Kurbelgehäuse ist auf die Öldichtungslippe des Kurbelgehäuses zu achten.

4. Installare:

•Collarino ①

NOTA:

•Schaltgabel 1 (L) ①
•Schaltgabel 2 (C) ②
•Schaltgabel 3 (R) ③
•Schaltnocke ④

(an der Hauptwelle und der Vorgelegewelle)

HINWEIS:

• Molybdändisulfidöl auf die Nuten der Schaltgabel auftragen.
  •Die Schaltgabel Nr. 1 (L) mit dem Hauptwellen-Zahnrad für den 4. Gand ⑤ und die Schaltgabel Nr. 3 (R) mit dem Hauptwellen-Zahnrad für den 5. Gang ⑦ in Eingriff bringen.
  •Die Schaltgabel Nr. 2 (C) mit dem Vorgelegewelle-Zahnrad für den 3. Gang ⑥ in Eingriff bringen.

5. Installare:

- Getriebeeinheit ① (zum linken Kurbelgehäuse ②)

HINWEIS:

Motoröl auf die Lager und die Führungsstangen auftragen.

6. Installare:

- Funktion der Gangschaltung - Funktion des Getriebes Ungleichmäßiger Betrieb → Reparieren.

7. Controllare:

① Vorderrad demontieren

③ Bremsscheibe demontieren

② Radlager demontieren

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau Das Motorrad demotortierung am Motor aufbocken.			VORDERRAD DEMONTIEREN		⚠️WARNUNGDas Motorrad gegen Umfallen sichern.
		1 Tageskilometerzählerwelle 12 Bremsschlauchabdeckung 13 Schraube (Halterung) 2 Nur lockern.4 Schraube (Achshalterung) 4 Nur lockern.5 Mutter (Vorderachse) 16 Vorderachse 17 Vorderrad 18 Tageskilometerzählerantrieb 19 Hülse 110 Dichtring 111 Lager 2 Siehe unter “AUSBAU”.12 Bremsscheibe

PARTE CICLISTICA

RUOTA ANTERIORE E RUOTA POSTERIORE

RUOTA ANTERIORE

① Hinterrad demontieren
③ Bremsscheibe demontieren

② Radlager demontieren

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau Das Motorrad		HINTERRAD DEMONTIERENam Motor aufbocken.			⚠️WARNUNGDas Motorrad gegen Umfallen sichern.
		1 Mutter (Hinterachse) 12 Hinterachse 13 Antrebskettenzieher 24 Hinterrad 1 Siehe unter “AUSBAU”.5 H ülse 26 Kettenrad 17 Dichtring 28 Sicherungsring 19 Lager 2 Siehe unter “AUSBAU”.10 Bremsscheibe

RUOTA POSTERIORE

Das Rad nach vorne stoßen und die Antriebskette ② abnehmen.

PUNTI DI RIMOZIONE

Ruota posteriore

1. Rimuovere:

• Ruota ①

NOTA:

Radlager (nach Bedarf)

1. Demontieren:

- Lager ①

HINWEIS:

Die Lager mit einem Lageraustreiber ② ausbauen.

Unvorschriftsmäßig →

Instand setzen/Erneuern.

Max. Felgenschlag

Höhenschlag ①

2,0 mm

Seitenschlag ②

2,0 mm

1. Kontrollieren:

• Lager

Den inneren Laufring mit dem Finger drehen.

Schwergängigkeit/Freßspu-

ren → Erneuern.

HINWEIS:

Lager, Dichtringe und Hülse im Satz erneuern.

ISPEZIONE

Ruota

1. Misurare:

• Scentratura

- Radachsschlag Unvorschriftsmäßig → Erneuern. Die Meßuhr ① verwen

Max. Radachsschlag 0,5 mm

HINWEIS:

Der Radachsschlag entspricht der Hälfte der Meßuhranzeige.

WARNUNG

Nie versuchen, eine verbogene Achse zu richten.

Asse della ruota

1. Misurare:

- Bremsscheibenschlag (nur Hinterrad-Bremsscheibe) Die Meßuhr ① verwenden. Unvorschriftsmäßig → Fel- genschlag prüfen. Falls im Sollbereich, die Bremsscheibe erneuern.

Max. Bremsscheiben-verzug

Hinten 0,15 mm

1. Messen:

•Bremsscheibenstärke @ Unvorschriftsmäßig → Erneuern.

Bremsscheiben-Mindeststärke

Vorn 3,0 mm 2,5 mm Hinten 4,0 mm 3,5 mm

Disco freno

1. Misurare:

●Lager (links) ①
•Distanzstück ②
•Lager (rechts) ③
•Dichtring ④

HINWEIS:

•Die Dichtringlippen beim Einbau mit Lithiumfett bestreichen.
- Zum Eintreiben von Lager und Dichtring eine Steckschlüssel-Nuß in entsprechender Größe verwenden.
•Das Lager auf der linken Seite zuerst einbauen.
- Den Dichtring mit nach außen weisenden Herstellerangaben einbauen.

ACHTUNG:

Niemals gegen den inneren Laufring schlagen. Beim Eintreiben nur auf den äußeren Laufring einwirken.

1. Montieren:

•Bremsscheibe ①
●Schraube (Bremsscheibe) ②

HINWEIS:

Die Schrauben stufenweise über Kreuz festziehen.

•Die Dichtringlippen mit Lithiumfett bestreichen.
- Distanzhülse so einbauen, daß die Vorsprünge @ zum Rad zeigen.

1. Montieren:

•Tageskilometerzähleran- trieb ①

HINWEIS:

Sicherstellen, daß die beiden Vorsprünge ⓐ in der Radnabe mit den beiden Schlitzen ⓑ im Fahrtenkilometerzähler eingreifen.

1. Installare:

•Collarino ①

NOTA:

•Die Bremsscheibe zwischen die Bremsbeläge führen.
- Darauf achten, daß die Vorsprünge ⓐ in dem Tageskilometerzählerantrieb über den Anschlag ⓑ an dem Vorderrad-Gabelgleitrohr greifen.

6. Montieren:

- Radachse ①

HINWEIS:

Lithiumfett auf die Radachse auftra-gen.

5. Installare:

•Ruota

NOTA:

●Schraube (Achshalterung) ①

23 Nm (2,3 m · kg)

HINWEIS:

Vor dem Festziehen dieser Schrauben die Teleskopgabel bei gezogener Vorderradbremse mehrmals einfedern, damit sich die Radachse richtig in die Achshalterung setzt.

8. Serrare:

(am der Halterung ②)

HINWEIS:

Vor dem Festziehen dieser Schraube (Halterung) den Bremsschlauch am Gabelbein-Vorsprung ⓐ vorbei und durch die Nut ⓑ führen, so daß dieser die Achsmutter nicht berührt.

9. Installare:

●Flessibile freno ①

10 Nm (1,0 m · kg, 7,2 ft · lb)

•Bremsschlauchabdeckung ①

- Beilagscheibe ②

•M8-Schraube (Brems- schlauchabdeckung) ③

16 Nm (1,6 m · kg)

●M6-Schraube (Brems-schlauchabdeckung) ④

7 Nm (0,7 m · kg)

10. Installare:

• Tageskilometerzählerwelle①

11. Installare:

•Lager (rechts) ①
●Sicherungsring ② New
•Distanzstück ③
●Lager (links) ④
•Dichtring ⑤ New

HINWEIS:

•Die Dichtringlippen beim Einbau mit Lithiumfett bestreichen.
- Das Lager mit nach außen weisendem Dichtring einbauen.
- Zum Eintreiben von Lager und Dichtring eine Steckschlüssel-Nuß in entsprechender Größe verwenden.
•Das Lager auf der rechten Seite zuerst einbauen.
- Den Dichtring mit nach außen weisenden Herstellerangaben einbauen.

ACHTUNG:

Niemals gegen den inneren Laufring schlagen. Beim Eintreiben nur auf den äußeren Laufring einwirken.

Ruota posteriore

1. Installare:

•Bremsscheibe ①
●Schraube (Bremsscheibe) ②

14 Nm (1,4 m · kg)

HINWEIS:

Die Schrauben stufenweise über Kreuz festziehen.

2. Installare:

• Kettenrad ①
  •Schraube (Kettenrad) ②
  -Unterlegscheibe (Ketten-rad) ③
  •Mutter (Kettenrad) ④

42 Nm (4,2 m · kg)

HINWEIS:

Die Muttern stufenweise über Kreuz festziehen.

3. Installare:

Lithiumseifen-Schmierfett auf der Öldichtungslippe auftragen.

4. Installare:

•Collarino ①

NOTA:

Die Bremsscheibe ① zwischen die Bremsbeläge ② führen.

5. Installare:

•Ruota

NOTA:

Das Rad ② nach vorne drücken, um die Antriebskette zu montieren.

6. Installare:

•Linke Antriebskettenzieher ①

- Radachse ②

HINWEIS:

- Den linken Antriebskettenzieher einbauen, und die Radachse von der linken Seite einstecken.

•Lithiumfett auf die Radachse auftragen.

7. Installare:

•Rechter Antriebskettenzieher ①

•Unterlegscheibe ②

●Achsmutter (Radachse) ③

HINWEIS:

Die Achsmutter (Radachse) nur provisorisch festziehen.

8. Installare:

•Antriebsketten-Durchhang ①

Antriebsketten-Durchhang 40–50 mm

Siehe unter "ANTRIEBS-KETTEN-DURCHHANG EINSTELLEN" im KAPITEL 3.

10. Festziehen:

•Achsmutter (Radachse) ①

125 Nm (12,5 m · kg)

●Sicherungsmutter ②

9. Regolare:

① Bremsschlauch demontieren

③ Hauptbremszylinder demontieren

② Bremssattel demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		VORDERRADBREMSE DEMONTIERENDas Motorrad am Motor aufbocken.Bremsflüssigkeit ablassen.		⚠️WARNUNGDas Motorrad gegen Umfallen sichern.Siehe unter “AUSBAU”.
	1 Bremsschlauchabdeckung 12 Halterung 13 Schraube (Halterung) 2 Nur lockern.4 Hohlschraube 25 Bremsschlauch 16 Haltestift-Abdeckschraube 1 Beim Lockern des Haltestiftes ausbauen.7 Haltestift 1 Beim Zerlegen des Bremssattels lokkern.8 Bremssattel 19 Bremshebel 110 Hauptbremszylinder-Halterung11 Hauptbremszylinder	1

FRENO ANTERIORE E POSTERIORE

FRENO ANTERIORE

① Bremssattel demontieren

③ Hauptbremszylinder demontieren

② Bremsschlauch demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		HINTERRADBREMSE DEMONTIERENDas Motorrad am Motor aufbocken.Hinterrad Siehe unter "VORDER- UND HINTERRAD".Bremsflüssigkeit ablassen.		⚠️WARNUNG ____Das Motorrad gegen Umfallen sichern.Siehe unter "AUSBAU".
	1 Bremsbelagplattenstifte 1 Beim Lösen des Bremsbelagstiftes2 Haltestift 1 Bei der Bremssattel-Demontage lokkern.3 Bremssattel 14 Halterung 25 Hohlschraube 26 Bremsschlauch 17 F u Bbremshebel 18 Bremsflüssigkeitsbehälter 19 Behälterschlauch10 Hauptbremszylinder			ausbauen.

FRENO POSTERIORE

① Bremssattel vorn zerlegen

② Bremssattel hinten zerlegen

Demontage-Arbeiten		Reihenfolge	Bauteil Anz. Bemerkungen
			BREMSSATTEL ZERLEGEN A B1Haltestift 1 12Bremsbelag 2 23Spreizfeder 1 14Bremssattelkolben 2 1 Siehe unter “AUSBAU”.5Staubschutzring 2 16Dichtring 2 1			-Siehe unter “AUSBAU”.

SMONTAGGIO PINZA DEL FRENO

Anteriore

B Posteriore

① Bremssattel vorn zerlegen

② Bremssattel hinten zerlegen

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
		HAUPTBREMSZYLINDER ZERLEGEN
		1Hauptbremszylinderdeckel 1
		2Membran 1
		3Hauptbremszylinderschutzkappe 1
		4Sicherungsring 1 Spitzange verwenden.
		5Unterlegscheibe 1
		6Druckstange 1
		7Hauptbremszylindersatz	1

SMONTAGGIO POMPA DEL FRENO

Anteriore

B Posteriore

•Hauptbremszylinderschutz ①

●Behälterdeckel ②

HINWEIS:

Die Membran nicht entfernen.

A Vorn

BHinten

PUNTI DI RIMOZIONE

Liquido dei freni

1. Rimuovere:

[Anteriore]

1. Einen durchsichtigen Schlauch

② an die Entlüftungsschraube

① befestigen und das freie Schlauchende in einen Auffangbehälter führen.

A Vorn

BHinten

1. Entlüftungsschraube lockern und die Bremsflüssigkeit ablassen. Dabei den Hand- bzw. Fußbremshebel betätigen.

ACHTUNG:

•Die abgelassene Bremsflüssigkeit nicht wiederverwenden.

- Bremsflüssigkeit greift Lack und Kunststoff an. Verschüttete Bremsflüssigkeit daher sofort abwischen.

Bremssattelkolben

1. Demontieren:

•Bremssattelkolben

Vorsichtig Druckluft anlegen.

WARNING

- Den Kolben mit einem Lappen abdecken und besonders vorsichtig umgehen.

•Niemals versuchen, die Kolben herauszuhebeln.

Bremssattelkolben-Ausbau- schritte

- Ein Stück Werkstattlappen in den Bremssattel stecken, um einen Bremssattel zu sperren.

- Den Kolben mit Druckluft vorsichtig aus dem Bremssattelzylinder herauspressen.

A Vorn

BHinten

Bremssattelkolben-Dichtungssatz

1. Demontieren:

•Staubschutzring ①
•Dichtring ②

HINWEIS:

Die Bremskolben-Dichtringe mit dem Finger herausdrücken.

ACHTUNG:

Niemals versuchen, die Bremskolben-Dichtringe herauszuhebeln.

WARNING

Die Bremskolben-Dichtringe sind bei jeder Zerlegung des Bremssat-tels zu erneuern.

A Vorn
BHinten

●Hauptbremszylinder-Bohrungsfläche ⓐ

Verschleiß/Riefen → Hauptbremszylinder (komplett) erneuern.

Flecke → Reinigen.

WARNING

Nur frische Bremsflüssigkeit verwenden.

A Vorn
BHinten

1. Kontrollieren:

-Membran ①
Rißbildung/Beschädigung
→ Erneuern.

A Vorn

BHinten

3. Contrôler:

•Hauptbremszylinderkolben ①
●Hauptbremszylinderdeckel ②
Verschleiß/Beschädigung/Riefen → Hauptbremszylin-dersatz erneuern.

A Vorn
BHinten

ISPEZIONE

Pompa del freno

1. Ispezionare:

- Superficie interna pompa del freno ⓐ

- Hauptbremszylinder-Bohrungsfläche @ Verschleiß/Riefen → Bremssattelbaugruppe ersetzen.

A Vorn

BHinten

Pinza del freno

1. Ispezionare:

•Bremssattelkolben ① Verschleiß/Riefen → Bremssattelkolbenbau-gruppe ersetzen.

WARNING

Nach dem Zerlegen des Bremssat-tels müssen die Bremskolben-Dichtringe ② erneuert werden.

1. Ispezionare:

•Bremsschlauch ① Rißbildung/Beschädigung → Erneuern.

Flessibile del freno

1. Ispezionare:

•Alle inneren Bauteile müssen mit frischer Bremsflüssigkeit gereinigt werden.
•Vor dem Einbau frische Bremsflüssigkeit auf die inneren Bauteile auftragen.
•Die Bremskolben-Dichtringe sind bei jeder Zerlegung des Bremssattels zu erneuern.

Bremssattelkolben

1. Reinigen:

•Bremssattel
•Dichtring

•Staubschutzring

•Bremssattelkolben

Mit Bremsflüssigkeit reinigen.

Immer neue Bremskolben-Dicht- ringe verwenden.

HINWEIS:

Die Bremskolben-Dichtringe richtig in die Nuten im Bremssattel einsetzen.

A Vorn

BHinten

2. Installare:

•Bremssattelkolben ①

HINWEIS:

Bremsflüssigkeit auf das Kolbenhemd auftragen.

ACHTUNG:

- Beim vorderen Bremssattel den Kolben mit der abgesenkten Seite ⓐ zum Bremssattel hin weisend einbauen. Beim hinteren Bremssattel den Kolben mit der flachen abgesenkten Seite ⓑ zum Bremssattel hin weisend einbauen.

•Niemals mit Kraft einführen.

A Vorn

BHinten

3. Installare:

●Pistoncino pinza del freno ①

NOTA:

•Die Bremsbelag-Nasen ⓐ auf die Bremsschuh-Aussparungen ⓑ ausrichten.

•Die Haltestifte provisorisch festziehen.

Pinza freno anteriore

1. Installare:

●Supporto pastiglia ①

●Pastiglia del freno ②

- Spina pastiglie ③

NOTA:

Immer neue Kupferscheiben verwenden.

ACHTUNG:

Bei der Befestigung des Bremsschlauchs am Bremssattel ⑨ darauf achten, daß der Metallstutzen an der Nase ⑥ des Bremssattels anliegt.

2. Installare:

●Rondella di rame ①

New

•Vite di unione ②

30 Nm (3,0 m · kg, 22 ft · lb)

AVVERTENZA

Den Ausschnitt ⓐ in der Bremsschlauch-Halterung auf die Nase ⓑ der Teleskopgabel ausrichten und Bremsleitung einklemmen.

4. Festziehen:

- Haltestift ④

18 Nm (1,8 m · kg)

5. Montieren:

●Haltestift-Abdeckschraube ⑤

3 Nm (0,3 m · kg)

3. Installare:

•Spreizfeder ①
•Bremsbelag ②
- Haltestift ③

HINWEIS:

•Die Bremsbeläge mit ihren Vorsprüngen ⓐ in die Bremssattel-Aussparungen ⓑ setzen.
•Die Haltestifte provisorisch festziehen.

Pinza freno posteriore

1. Installare:

●Supporto pastiglia ①
●Pastiglia del freno ②
- Spina pastiglie ③

NOTA:

•Bremsscheiben-Abdeckung ①
●Schraube (Bremsscheiben-Abdeckung) ②

7 Nm (0,7 m · kg)

2. Installare:

•Kupferscheibe ①
•Bremsschlauch ②
•Hohlschraube ③

30 Nm (3,0 m · kg)

WARNING

Immer neue Kupferscheiben verwenden.

ACHTUNG:

Den Bremsschlauch so am Bremssattel anbringen, daß die Farbe ① am Rohr dem Bremssattel zugewendet ist und das Rohr den Überstand des Bremssattels ⑥ leicht berührt.

3. Installare:

Siehe unter "VORDER-UND HINTERRAD".

5. Festziehen:

- Haltestift ③

18 Nm (1,8 m · kg)

6. Montieren:

●Haltestift-Abdeckschraube

④

3 Nm (0,3 m · kg)

4. Installare:

Hauptbremszylindersatz

1. Reinigen:

•Hauptbremszylinder
- Hauptbremszylindersatz Mit Bremsflüssigkeit reinigen.

Kit pompa del freno

1. Pulire:

●Pompa del freno
-Kit pompa del freno

•Hauptbremszylinderschale (primär) ①
- Hauptbremszylinderschale (sekundär) ② (am Bremskolben ③)
- Hauptbremszylinderschale (sekundär) ② (am Bremskolben ③)

HINWEIS:

Bremsflüssigkeit auf die Hauptbremszylinderschalen auftragen.

WARNING

Die Zylindermanschette laut Abbildung einbauen. Falsche Montage beeinträchtigt die Bremsleistung.

A Vorn
BHinten

2. Installare:

(am Hauptbremszylinderkolben ②)

HINWEIS:

Das Ende mit dem kleineren Durchmesser muß zum Bremskolben weisen.

A Vorn
BHinten

3. Installare:

•Molla ①

Sul pistone pompa del freno ②.

NOTA:

•Hauptbremszylindersatz ①
-Unterlegscheibe ②
●Sicherungsring ③
●Hauptbremszylinderschutz-kappe ④ (am Hauptbremszylinder ⑤)

[Hinten]

●Hauptbremszylindersatz ①
-Druckstange ②
●Sicherungsring ③
●Hauptbremszylinderschutz-kappe ④ (am Hauptbremszylinder ⑤)

HINWEIS:

•Die Bremsflüssigkeit auf den Hauptbremszylindersatz auftragen.
•Lithiumfett auf die Spitze der Druckstange auftragen.
- Den Sicherungsring mit einer Spitzange montieren.

A Vorn

BHinten

4. Installare:

[Anteriore]

Hauptbremszylinder vorn

1. Montieren:

•Hauptbremszylinder ①
●Hauptbremszylinder-Halte- rung ②
●Schraube (Hauptbremszy-linder-Halterung) ③

9 Nm (0,9 m · kg)

HINWEIS:

•Die Halterung so einbauen, daß die Pfeilmarkierung ⓐ nach oben weist.
- Zuerst die Schrauben an der oberen Seite der Hauptbremszylinder-Halterung und dann die an der unteren Seite festziehen.

Pompa freno anteriore

1. Installare:

●Pompa del freno ①
●Staffa pompa del freno ②
●Bullone (staffa pompa del freno) ③

9 Nm (0,9 m · kg, 6,5 ft · lb)

NOTA:

Lithiumfett auf die Bremshebel-Gleitfläche, Schraube und Berührungsfläche des Hauptbremszylinderkolbens auftragen.

Hauptbremszylinder hinten

1. Montieren:

•Behälterschlauch ①
•Bremsflüssigkeitsbehälter

②

•Schraube

(Behälterschlauch) ③

10 Nm (1,0 m · kg)

2. Installare:

-Leva del freno ①
●Bullone (leva del freno) ②

•Hauptbremszylinder ①
●Schrauben (Hauptbremszy- linder) ②

10 Nm (1,0 m · kg)

2. Installare:

•Feder ①
- Fußbremshebel ②
•O-Ring ③ New
•Schraube (Fußbremshebel)

26 Nm (2,6 m · kg)

•Schlauchschelle ⑤

HINWEIS:

•Lithiumfett auf Schraube, O-Ring und Fußbremshebel-Halterung auftragen.
- Den Clip so einbauen, daß das Ende @ nach innen weist.

3. Installare:

•Molla ①
- Pedale del freno ②
- O-ring ③ New
●Bullone (pedale del freno) ④

26 Nm (2,6 m · kg, 19 ft · lb)

•Stift ①
•Unterlegscheibe ②
•Splint ③
New

HINWEIS:

Nach der Montage die Fußbremshebelposition kontrollieren. Siehe unter "HINTERRADBREMSE EINSTELLEN" im KAPITEL 3.

4. Installare:

•Perno ①
●Rondella ②
•Copiglia ③

New

NOTA:

(mit der Halterung ②)

HINWEIS:

Vor dem Festziehen dieser Schraube (Halterung) den Bremsschlauch am Gabelbein-Vorsprung ⓐ vorbei und durch die Nut ⓑ führen, so daß dieser die Achsmutter nicht berührt.

Tubo flessibile freno anteriore

1. Installare:

●Flessibile freno ①

10 Nm (1,0 m · kg, 7,2 ft · lb)

•Bremsschlauchabdeckung ①

•Unterlegscheibe ②

●M8-Schraube (Brems-schlauchabdeckung) ③

16 Nm (1,6 m · kg)

●M6-Schraube (Brems- schlauchabdeckung) ④

7 Nm (0,7 m · kg)

1. Den Bremsschlauch durch die Seilzugführungen ① verlegen und dann durch die Führungen ② am Protektor ③ verlegen.

2. Installare:

Immer neue Kupferscheiben verwenden.

ACHTUNG:

Den Bremsschlauch so einbauen, daß er den Hauptzylindervorsprung a berührt und sein gebogener Teil b nach unten weist.

4. Installare:

Bremsschlauch hinten

1. Montieren:

•Kupferscheibe ①

•Bremsschlauch ②

•Kupferscheibe ③

•Hohlschraube ④

30 Nm (3,0 m · kg)

WARNING

Immer neuen Kupferscheiben verwenden.

ACHTUNG:

Beim Befestigen des Bremsschlauchs zuerst den Zahn ① der Kupferscheibe ① auf den Vorsprung ② am Hauptbremszylinder ausrichten. Dann den Metallstutzen ③ am Ende des Bremsschlauchs auf den Zahn ④ der Kupferscheibe ① ausrichten und die Hohlschraube festziehen.

•Bremsschlauch-Halterung

①

•Schraube (Halterung) ②

ACHTUNG:

Nach dem Einbau der Bremsschlauch-Halterungen sicherstellen, daß der Bremsschlauch das Federbein nicht berührt. Anderenfalls den Schlauch neu verlegen.

2. Installare:

- Bremsflüssigkeitsbehälter (bis zur Minimalstand-Markierung @)

Empfohlene Bremsflüs-

sigkeit

DOT 4

WARNING

• Nur Bremsflüssigkeit der vorgeschriebenen Spezifikation verwenden. Andere Produkte können die Gummidichtungen zersetzen und zu Undichtigkeiten und verminderter Bremsleistung führen.
• Ausschließlich Bremsflüssigkeit der gleichen Spezifikation nachfüllen. Mischungen unterschiedlicher Produkte können zu chemischen Reaktionen und damit zu verminderter Bremsleistung führen.
• Beim Nachfüllen darauf achten, daß kein Wasser in den Bremsflüssigkeitsbehälter gelangt. Wasser setzt den Siedepunkt der Bremsflüssigkeit herab und kann bei Dampfblasenbildung zum Blockieren der Bremse führen.

ACHTUNG:

Bremsflüssigkeit greift lackierte Flächen und Kunststoffe an. Verschüttete Bremsflüssigkeit daher sofort abwischen.

A Vorn

BHinten

Liquido dei freni

1. Riempire:

•Liquido dei freni

- Bremsanlage Siehe unter "HYDRAULISCHE BREMSANLAGE ENTLÜFTEN" im KAPITEL 3.

- Bremsflüssigkeitsstand Niedrig → Auffüllen. Siehe unter "BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN" im KAPITEL 3.

3. Ispezionare:

1. Monter: (frein arrière seulement)

●Protection ①

-Membran
●Hauptbremszylinderdeckel ①
●Schraube (Hauptbremszy-linderdeckel) ②

2 Nm (0,2 m · kg)

[Hinten]

-Membran
•Behälterdeckel ①
•Schraube (Behälterdeckel)
② 2 Nm (0,2 m · kg)

•Hauptbremszylinderschutz

10 Nm (1,0 m · kg)

ACHTUNG:

Nach der Montage den Hand- bzw. Fußbremshebel betätigen und die Hohlschrauben am Hauptbremszylinder und Bremssattel auf wegen Undichtigkeit austretende Bremsflüssigkeit prüfen.

A Vorn

BHinten

1. Montieren: (nur Hinterradbremse)

•Schutz ①

•Schraube (Schutz) ②

7 Nm (0,7 m · kg)

4. Installare:

[Anteriore]
•Diaframma
•Coperchio pompa del freno ①
●Vite (pompa del freno) ②
2 Nm (0,2 m · kg, 1,4 ft · lb)
•Diaframma
•Tappo del serbatoio ①
•Vite (tappo serbatoio) ②
2 Nm (0,2 m · kg, 1,4 ft · lb)
●Riparo pompa del freno
10 Nm (1,0 m · kg, 7,2 ft · lb)

[Posteriore]

ATTENZIONE:

Demontage-Arbeiten	Reihenfolge	Bauteil	Anz.	Bemerkungen
Vorbereitung für den Ausbau		TELESKOPGABEL DEMONTIERENDas Motorrad am Motor aufbocken.VorderradBremssattel vornScheinwerferLenker		⚠️WARNUNG ____Das Motorrad gegen Umfallen sichern.Siehe unter “VORDER- UND HINTERRAD”.Siehe unter “VORDER- UND HINTERRAD-BREMSE”.Siehe unter “LENKER”.
	1 Protektor 12 Bremsschlauch-Halterung3 Klemmschraube (obere Gabelbrücke)4 Verschlußschraube5 Klemmschraube (untere Gabelbrücke)6 Teleskopgabel	22 Nur lockern.1 Bei der Demontage der Teleskopgabel lockern.2 Nur lockern.

FORCELLA ANTERIORE

① Dichtring demontieren

② Dämpferrohr demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
↓	12345678910111213	TELESKOPGABEL DEMONTIERENTelegabelverschlußschraubeGabelfeder 1 Das Gabelöl ablassen.Staubschutzring 1SicherungsringGleitrohr 1Standrohr 1Kolbenbuchse 1Gleitbuchse 1Öldichtungsscheibe 1DichtringFedersitzLuftventilDämpferrohr	11	Siehe unter "AUSBAU".Siehe unter "AUSBAU".Spezialwerkzeug verwenden.Siehe unter "AUSBAU".

SMONTAGGIO FORCELLA ANTERIORE

Die Teleskopgabel erfordert besondere Aufmerksamkeit und sollte am besten vom Yamaha-Händler gewartet werden.

ACHTUNG:

Um einen plötzlichen Druckverlust und damit verbundene Gefahren zu vermeiden, unbedingt folgende Hinweise beachten.

- Der feine Teleskopgabel-Mechanismus ist sehr auf Fremdstoffe anfällig.

Deshalb beim Gabelölwechsel sowie bei der Demontage und - Montage darauf achten, daß keine Fremdstoffe in die Teleskopgabel eindringen.

- Vor dem Lösen der Verschlußschrauben unbedingt die Luft aus den Gabelbeinen vollständig ablassen.

NOTA PER LA MANIPOLAZIONE

NOTA:

-Telegabelverschlußschraube ① (vom Standrohr)

HINWEIS:

Die Verschlußschrauben vor der Teleskopgabel-Demontage lockern.

1. Demontieren:

-Telegabelverschlußschraube ①

HINWEIS:

•Die Gabelfeder komprimieren und dabei einen flachen Schlüssel ② zwischen dem Distanzstück ③ und dem Federsitz ④ ansetzen.

- Die Sicherungsmutter ⑤ gegenhalten und die Verschlußschraube lösen.

PUNTI DI RIMOZIONE

Vite mordente forcella anteriore

1. Rimuovere:

•Staubschutzring ①
●Sicherungsring ②

Einen Schlitzschraubendreher verwenden.

ACHTUNG:

Das Gleitrohr nicht beschädigen.

Tubo di forza

1. Rimuovere:

• Standrohr langsam in das Gleit-rohr hineinschieben ⓐ und kurz vor dem Anschlag rasch zurückziehen ⓑ.
  •Vorgang wiederholen, bis das Standrohr sich vom Gleitrohr trennt.

Dämpferrohr

1. Demontieren:

•Luftventil ①
•Dämpferrohr ②

HINWEIS:

Das Dämpferrohr mit dem Dämpferrohr-Halter ③ festhalten.

Dämpferrohr-Halter YM-1423/90890-01423

PRÜFUNG

Dämpferrohr

1. Kontrollieren:

•Dämpferrohr ①

Verbiegung/Beschädigung

→ Erneuern.

ACHTUNG:

Die Kolbenstange und der gesamte interne Teleskopgabel-Mechanismus sind sehr empfindlich gegen Fremdkörper.

Beim Zerlegen und Zusammenbau der Teleskopgabel darauf achten, daß keinerlei Fremdkörper in das Gabelöl gelangen.

2. Rimuovere:

- Tubo di forza ①

1. Kontrollieren:

2. Luftventil ① Verschleiß/Beschädigung → Erneuern.
   •O-Ring ② Beschädigung → Erneuern.

Valvola base

1. Ispezionare:

- Ungespannte Länge der Gabelfeder @ Unvorschriftsmäßig → Erneuern.

Ungespannte Länge der Gabelfeder

460 mm 455mm

Gleitrohr

1. Kontrollieren:

•Gleitrohr Ⓐ Riefen → Instand setzen oder erneuern. Naßschleifpapier der Körnung 1.000 verwenden. Dämpferrohrbuchse beschädigt → Erneuern. •Standrohrverbiegung Unvorschriftsmäßig → Erneuern. Eine Meßuhr ① verwenden.

Max. Standrohrverbie- gung

0,2 mm

HINWEIS:

Die Verbiegung entspricht der Hälfte der Meßuhr-Anzeige.

WARNING

Niemals versuchen, ein verzogenes Standrohr zu richten, weil dadurch seine Stabilität verloren geht.

Standrohr

1. Kontrollieren:

- Standrohr ① Riefen/Verschleiß/Beschädigung → Erneuern.

Telegabelverschlußschraube

1. Kontrollieren:

-Telegabelverschlußschraube ①
•O-Ring ②
- Entlüftungsschraube ③ Verschleiß/Beschädigung → Erneuern.

Vite mordente forcella anteriore

1. Ispezionare:

1. Alle Teile in sauberem Lösungsmittel reinigen.

•Dämpferrohr ① (am Standrohr ②)

ACHTUNG:

Beim Einbau des Dämpferrohrs das Standrohr geneigt halten, um zu vermeiden, daß das Dämpferrohr herabfällt und dabei das Luftventil beschädigt.

2. Installare:

• Das Dämpferrohr ③ mit dem Dämpferrohr-Halter ② festhalten.
• LOCTITE ^® auf das Gewinde des Luftventils auftragen.

Dämpferrohr-Halter YM-1423/90890-01423

4. Serrare:

-Valvola base ①

NOTA:

- Den Federsitz mit der Nut @ nach oben einbauen.

•Die Sicherungsmutter mit nach oben weisendem Gewinde ⑥ handfest gegen das Dämpferrohr anziehen.

6. Montieren:

•Staubschutzring ①

•Sicherungsring ②

•Dichtring ③ New

-Beilagscheibe ④

•Gleitbuchse ⑤ (am Standrohr ⑥)

HINWEIS:

•Gabelöl auf das Standrohr auftragen.

- Beim Einbau des Dichtrings eine mit Gabelöl bestrichene Vinylfolie @ verwenden, um die Dichtringlippen zu schützen.

- Den Dichtring mit zur Achshalterung weisenden Herstellerangaben einbauen.

5. Installare:

•Guida molla ①

- Controdado ②

Die Kolbenbuchse auf die Nut im Standrohr montieren.

7. Installare:

●Metallo del pistone ①

NOTA:

-Öldichtungsscheibe ②

(auf Gleitrohr-Nut)

HINWEIS:

Die Gleitbuchse mit dem Gabeldicht-ring-Treiber ③ in das Gleitrohr einsetzen.

Gabeldichtring-Treiber YM-01442/

90890-01442

9. Installare:

Den Dichtring mit dem Gabeldicht-ring-Treibers ② in das Gleitrohr einsetzen.

Gabeldichtring-Treiber

YM-01442/

90890-01442

10. Installare:

●Paraolio ①

NOTA:

Den Sicherungsring richtig in die Nut des Gleitrohres einsetzen.

11. Installare:

Lithiumfett auf das Gleitrohr auftra- gen.

12. Installare:

- Leichtgängigkeit des Standrohres Schwergängigkeit → Die Schritte 2 bis 12 wiederholen.

13. Controllare:

1. Die Teleskopgabel ganz zusammendrücken.

15. Befüllen:

•Gleitrohr (bis zum Rand mit Öl ① der empfohlenen Sorte)

Empfohlene Ölsorte Gabelöl "01"

ACHTUNG:

• Ausschließlich Öl der empfohlenen Sorte verwenden, um die richtige Funktion der Teleskop-gabel zu gewährleisten.

• UNTER KEINEN UMSTÄNDEN Fremdkörper in die Teleskopgabel eindringen lassen.

• Comprimere completamente la forcella anteriore.

15. Riempire:

1. Nach dem Befüllen der Gabel muß das Dämpferrohr ① mehrmals (mindestens 10 Mal) ein- und ausgefedert werden, damit sich das Gabelöl verteilt.

17. Befüllen:

•Gleitrohr (bis zum Rand mit Öl der empfohlenen Sorte)

1. Danach muß das Standrohr ① langsam um maximal 200 mm ein- und ausgefedert werden, damit sich das Gabelöl verteilt.

HINWEIS:

Wird das Standrohr mehr als 200 mm ein- oder ausgefedert, tritt Luft ein. In diesem Fall die Schritte 15 bis 18 wiederholen.

1. Zehn Minuten warten, bis etwaige Luftbläschen sich aufgelöst haben, bevor der Gabelölstand gemessen wird.

HINWEIS:

Das Gleitrohr bis zum Rand mit Gabelöl befüllen, anderenfalls verteilt sich das Öl nicht richtig und kann der richtige Ölstand nicht erreicht werden.

Sicherstellen, daß sich keine Luft in der Teleskopgabel befindet.

•Gabelölstand (links und rechts) ⓐ

Unvorschriftsmäßig → Korrigieren.

Gabelölstand

(gemessen von der

Öberkante des Stand-

rohres, Gabel und

Dämpferrohr ① voll-

ständig eingefedert,

ohne Gabelfeder)

Standard

140 mm

*130 mm

Sollbereich

80–150 mm

* Nur EUROPE

HINWEIS:

Bei der Gabelölstandkontrolle muß der Federsitz ② montiert sein.

WARNING

Der Ölstand beider Gabelholme muß identisch sein und sich im Sollbereich befinden. Ungleichmäßiger Ölstand in den Gabelholmen kann Fahrverhalten und Stabilität beeinträchtigen.

1. Misurare:

●Gewindelänge ⓐ Unvorschriftsmäßig → Die Sicherungsmutter hineindrehen.

Gewindelänge Ⓐ (Abstand zwischen der Oberkante des Dämpferrohrs ① und der Oberkante der Sicherungsmutter ②) min. 20 mm

22. Herausdrehen:

- Zugstufendämpfungs-Einstellschraube ①

HINWEIS:

• Die Zugstufendämpfungs-Einstellschraube bis zum Anschlag herausdrehen.
  •Die Einstellung (Anzahl Rasten nach völligem Hineindrehen) aufschreiben.

23. Montieren:

•Dämpfergummi ①
•Scheibe ②
- Distanzstück ③ (an Telegabelverschluß- schraube ④)

HINWEIS:

Das Dämpfergummi mit dem kleineren Ende ⓐ zur Telegabelverschlußschraube einbauen.

24. Montieren:

-Druckstange ①
•Gabelfeder ②

HINWEIS:

•Die Gabelfeder mit gehobenem Dämpferrohr ③ einbauen.
- Nach dem Einbau der Gabelfeder das Dämpferrohr festhalten, damit es nicht herabfällt.

25. Montieren:

- Telegabelverschlußschraube ① Die Telegabelverschlußschraube handfest auf das Dämpferrohr schrauben.

21. Misurare:

- Telegabelverschlußschraube (Sicherungsmutter) ①

29 Nm (2,9 m · kg)

HINWEIS:

•Die Gabelfeder komprimieren und dabei einen flachen Schlüssel ② zwischen dem Distanztück ③ und dem Federsitz ④ ansetzen.
•Die Sicherungsmutter ⑤ gegenhalten und die Telegabelverschlußschraube vorschriftsmäßig festziehen.

1. Montieren:

- Telegabelverschlußschraube (Sicherungsmutter) ① (am Gleitrohr)

HINWEIS:

Die Verschlußschraube provisorisch festziehen.

1. Serrare:

•Protektor-Führung ①

1. Installare:

•Die Klemmschrauben (untere Gabelbrücke) provisorisch festziehen.
•Die Klemmschrauben (obere Gabelbrücke) noch nicht festziehen.

1. Festziehen:

-Telegabelverschlußschraube ① 30 Nm (3,0 m · kg)

1. Einstellen:

- Position ⓐ der oberen Ga-belbrücke

Standard-Position ^a der oberen Gabelbrücke

5 mm

*8 mm

**10,5 mm

* Nur EUROPE
** Nur AUS, NZ und ZA

Installazione

1. Installare:

-Forcella anteriore ①

NOTA:

20 Nm (2.0 m · kg, 14 ft · lb)

CAUTION:

•Klemmschraube (obere Ga-belbrücke) ①

23 Nm (2,3 m · kg)

•Klemmschraube (untere Ga-belbrücke) ②

20 Nm (2,0 m · kg)

ACHTUNG:

Die untere Gabelbrücke vorschriftsmäßig festziehen. Nicht zu fest anziehen, um den Betrieb der Teleskopgabel nicht zu beeinträchtigen.

5. Montieren:

•Bremsschlauch-Halterung ①

•Bremssattel ②

●Schraube (Bremssattel) ③

23 Nm (2,3 m · kg)

HINWEIS:

Den Ausschnitt ⓐ in der Bremsschlauch-Halterung auf die Nase ⓑ der Teleskopgabel ausrichten und Bremsleitung einklemmen.

6. Montieren:

•Bremsschlauch-Halterung ①

•Schrauben (Halterung) ②

10 Nm (1,0 m · kg)

•Protektor ③

•Schrauben (Protektor) ④

10 Nm (1,0 m · kg)

HINWEIS:

Vor dem Festziehen dieser Schraube (Halterung) den Bremsschlauch ⑤ am Gabelbein-Vorsprung ⓐ vorbei und durch die Nut ⑥ führen, so daß dieser die Achsmutter nicht berührt.

4. Serrare:

Den Einstellmechanismus ① bis zum Anschlag hineindrehen und dann in die Ausgangsposition bringen.

7. Regolare:

Demontage-Arbeiten: ① Lenker demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung den Ausbau		LENKER DEMONTIERENScheinwerfer
1	1 Dekompressionszug 1 Hebelseitig demontieren.2 Dekompressionshebel-Halterung 13 Kupplungszug 1 Hebelseitig demontieren.4 Kupplungshebel-Halterung 15 Motorstoppschalter 16 Lichtschalter 17 Hauptbremszylinder 1 Siehe unter “AUSBAU”.8 Gasseilzugkappe 19 Gaszug 2 1 Gasdrehgriffseitig demontieren.10 Gaszug 1 1 Gasdrehgriffseitig demontieren.11 Rechter Griff 1 Siehe unter “AUSBAU”.12 Führungsrohr 113 Griffkappenabdeckung14 Hülse15 Linker Griff16 Oberer Lenkerhalter17 Lenker	1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111

MANUBRIO

●Hauptbremszylinder-Halte- rung ①
•Hauptbremszylinder ②

ACHTUNG:

• Den Hauptbremszylinder nicht am Bremsschlauch hängen lassen.
• Den Behälterdeckel waagrecht halten, damit keine Luft eindringt.

PUNTI DI RIMOZIONE

Pompa del freno

1. Rimuovere:

●Staffa pompa del freno ①
●Pompa del freno ②

ATTENZIONE:

Die Lenkergriffe mit Druckluft lokkern, dann abziehen.

Manopola

1. Rimuovere:

●Manopola ①

NOTA:

Verbiegung/Rißbildung/ Beschädigung → Erneuern.

WARNING

Niemals versuchen, einen verbogenen Lenker zu richten, da dadurch seine Stabilität verloren geht.

ISPEZIONE

Manubrio

1. Ispezionare:

●Manubrio ①

28 Nm (2.8 m · kg, 20 ft · lb)

NOTE:

28 Nm (2,8 m · kg, 20 ft · lb)

N.B.:

• Lenker ①
  •Oberer Lenkerhalter ②
  ●Schraube (Oberer Lenkerhalter) ③

28 Nm (2,8 m · kg)

HINWEIS:

•Die obere Lenkerhalterung mit nach vorne weisender Stanzmarkierung @ einbauen.
- Zuerst die vorderen, dann die hinteren Schrauben der oberen Lenkerhalterung festziehen.

28 Nm (2,8 m · kg, 20 ft · lb)

NOTA:

Gummiklebstoff auf das Lenkerende ② auftragen.

HINWEIS:

• Vor dem Auftragen des Klebstoffs Fett und Öl mit Lackverdünner vom Lenkerrohr ⓐ entfernen.
• Den linken Lenkergriff so am Lenker montieren, daß die Linie ⑥ zwischen den beiden Pfeilmarkierungen nach oben weist.

3. Montieren:

•Rechter Griff ①
•Hülse ②

Gummiklebstoff auf das Führungsrohr ③ auftragen.

HINWEIS:

• Vor dem Auftragen des Klebstoffs Fett und Öl mit Lackverdünner vom Lenkerrohr @ entfernen.
• Die Markierung ⑥ am Griff muß sich im vorgeschriebenen Winkel zur Aussparung © im Führungsrohr befinden.

2. Installare:

•Hülse ①
•Griffkappenabdeckung ②
•Gasdrehgriff ③

HINWEIS:

Lithiumfett auf die Gasdrehgriff-Gleitfläche auftragen.

4. Installare:

•Gaszüge ① (am Führungsrohr ②)

HINWEIS:

Lithiumfett auf Gaszugenden und -scheibe auftragen.

5. Installare:

•Gasseilzugkappe ①
●Schrauben (Gasseilzugkappe) ② 4 Nm (0,4 m · kg)

WARNUNG

Nach dem Festziehen der Schrauben den Gasdrehgriff ③ auf Leichtgängigkeit prüfen. Gegebenenfalls das Gasdrehgriffgehäuse erneut ausrichten und befestigen.

6. Installare:

•Griffkappenabdeckung ①
- Abdeckung (Gasseilzugkappe) ②

7. Installare:

•Hauptbremszylinder ①
●Hauptbremszylinder-Halte- rung ②
●Schraube (Hauptbremszy-linder-Halterung) ③

9 Nm (0,9 m · kg)

HINWEIS:

•Die Halterung mit nach oben gerichteter Pfeilmarkierung ⓐ einbauen.
- Zuerst die Schraube an der Oberseite der Hauptbremszylinderhalterung und dann die Schraube an der Unterseite festziehen.

8. Installare:

●Pompa del freno ①
●Staffa pompa del freno ②
●Bullone (staffa pompa del freno) ③

9 Nm (0,9 m · kg, 6,5 ft · lb)

NOTA:

●Motorstoppschalter ①
●Kupplungshebel-Halterung ②
•Schraube (Halterung) ③

4 Nm (0,4 m · kg)

•Dekompressionshebel-Halterung ④
●Schraube (Dekompressi- onshebel-Halterung) ⑤

4 Nm (0,4 m · kg)

•Kabelbinder ⑥

HINWEIS:

• Motorstoppschalter, Kupplungshebel-Halterung, Dekompressionshebel-Halterung und Kabelbinder gemäß den in der Abbildung gezeigten Abmessungen montieren.
• Das Motorstoppschalter-Kabel mittig durch die Kupplungshebel-Halterung führen.

10. Installare:

•Kupplungszug ①
•Dekompressionszug ②

HINWEIS:

Lithiumfett auf die Enden des Kupp-lungsseilzugs und des Dekompressi-onsseilzugs auftragen.

11. Installare:

●Kupplungszugspiel Siehe unter "KUPPLUNG EINSTELLEN" im KAPITEL 3.
•Dekompressionszugspiel am Hebeldrehpunkt Siehe unter "EINSTELLUNG DES DEKOMPRESSIONS-HEBELS" im KAPITEL 3.

12. Regolare:

① Untere Gabelbrücke demontieren

② Lager demontieren

Demontage-Arbeiten			Reihenfolge	Bauteil	Anz.	Bemerkungen
Vorbereitung für den Ausbau				LENKKOPF DEMONTIERENDas Motorrad am Motor aufbockenScheinwerferLenkerKabelführungVorderrad-Abdeckung		⚠️WARNUNGDas Motorrad gegen Umfallen sichern.Siehe unter “LENKER”.
			1 Tageskilometerzähler2 Lenkkopfmutter3 Teleskopgabel4 Obere Gabelbrücke5 Lenkerringmutter6 Untere Gabelbrücke7 Lagerschutzkappe		2Spezialwerkzeug verwenden.Siehe unter “AUSBAU”.

STERZO

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
	8 Oberes Lager 19 Unteres Lager 1 Siehe unter “AUSBAU”.10 Laufring		2	Siehe unter “AUSBAU”.

ANZUGSREIHENFOLGE:
- Lenkerringmutter mit 38 Nm (3,8 m • kg) festziehen.
•Um eine Ümdrehung lockern.
- Nochmals mit 7 Nm (0,7 m • kg) festziehen.

Den Lenkschaft so sichern, daß er nicht herunterfallen kann.

PUNTI DI RIMOZIONE

Ghiera

1. Rimuovere:

-Unteres Lager ① Einen Meißel ② verwenden.

ACHTUNG:

Darauf achten, nicht das Lenkschaftgewinde zu beschädigen.

- Laufring ① Den Laufring wie gezeigt mit einem Hammer und einer langen Stange ② aus dem Lenkkopf heraustreiben.

Pista

1. Rimuovere:

- Lenkrohr ① Verbiegung/Beschädigung→ Erneuern.

ISPEZIONE

1. Die Lager und Laufringe in Lösungsmittel waschen.

2. Kontrollieren:

•Lager ①

•Laufring

Pitting/Beschädigung →

Lager und Laufringe im Satz erneuern.

Die Lager in die Laufringe einbauen. Die Lager mit dem Finger drehen. Bei Schwergängigkeit die Lager und Laufringe im Satz erneuern.

Cuscinetto e pista

Lithiumfett auf die Staubschutzringlippe und am inneren Lager-Umfang auftragen.

•Laufring
•Oberes Lager ①
•Lagerschutzkappe ②

HINWEIS:

Lithiumfett auf Lager und Lager- schutzkappen-Lippe auftragen.

1. Installare:

Lithiumfett auf das Lager und den Abschnitt ⓐ der Lenkwelle auftragen.

1. Installare:

-Staffa inferiore ①

NOTA:

145 Nm (14.5 m · kg, 105 ft · lb)

4. Monter:

•Rondelle ①

Die Lenkerringmutter mit dem Hakenschlüssel ③ festziehen.

Siehe unter "LENKER-KOPF KONTROLLIEREN UND EINSTELLEN" im KAPITEL 3.

1. Den Lenkkopf von Anschlag bis Anschlag auf Leichtgängigkeit prüfen. Bei Schwergängigkeit den Lenkkopf demontieren und die Lager prüfen.

4. Installare:

●Rondella ①

•Ghiera ②

7 Nm (0,7 m · kg, 5,1 ft · lb)

145 Nm (14,5 m · kg, 105 ft · lb)

7. Montieren:

•Gabelholme ①
•Obere Gabelbrücke ②

HINWEIS:

•Die Klemmschrauben der unteren Gabelbrücke provisorisch festziehen.
•Die Klemmschrauben der oberen Gabelbrücke noch nicht festziehen.

8. Montieren:

•Unterlegscheibe ①
- Lenkkopfmutter ②

145 Nm (14,5 m · kg)

7. Installare:

-Forcella anteriore ①
•Piastra superiore ②

NOTA:

145 Nm (14,5 m · kg, 105 ft · lb)

20 Nm (2.0 m · kg, 14 ft · lb)

1. Nach dem Festziehen der Mutter den Lenkkopf auf Leichtgängigkeit prüfen. Bei Schwergängigkeit die Lenkerringmutter stufenweise lösen und nachstellen.

2. Einstellen:

- Position ⓐ der oberen Gabelbrücke

Standard-Position ^a der oberen Gabelbrücke

5 mm

*8 mm

**10,5 mm

* Nur EUROPE

** Nur AUS, NZ und ZA

•Klemmschraube (obere Ga-belbrücke) ①

23 Nm (2,3 m · kg)

•Klemmschraube (untere Gabelbrükke) ②

20 Nm (2,0 m · kg)

ACHTUNG:

Die untere Gabelbrücke vorschriftsmäßig festziehen. Nicht zu fest anziehen, um den Betrieb der Teleskopgabel nicht zu beeinträchtigen.

1. Montieren:

•Tageskilometerzähler ①

1. Serrare:

① Schwinge demontieren

Demontage-Arbeiten	Reihenfolge	Bauteil Anz.	Bemerkungen
Vorbereitung für den Ausbau		SCHWINGE DEMONTIERENDas Motorrad am Motor aufbocken.Bremsschlauch-HalterungBremssattel hintenSchraube (Fußbremshebel)Antriebskette
	1	1 Antrebskettengehäuse2 Unterer Kettenspanner3 Schraube (Umlenkhebel)4 Schraube (Übertragungshebel)5 Schwingenachse6 Schwinge	Die Schwinge festhalten.

FORCELLONE OSCILLANTE

① Schwinge zerlegen
③ Umlenkhebel

② Übertragungshebel demontieren und zerlegen

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
		SCHWINGE ZERLEGEN
	1 Abdeckung 22 Umlenkhebel 13 Übertragungshebel 14 Hülse 25 Dichtring 26 Drucklager 27 Buchse 28 Dichtring 89 Lager 8 Siehe unter “AUSBAU”.

SMONTAGGIO FORCELLONE OSCILLANTE

Das Lager am äußeren Laufring ein- pressen.

PUNTI DI RIMOZIONE

Cuscinetto

1. Rimuovere:

•Cuscinetto ①

NOTA:

Die Lager, Buchsen, Hülsen und Anlaufscheiben in Lösungsmittel waschen.

Schwinge

1. Kontrollieren:

•Lager ①

•Buchse ②

Spiel/Schwergängigkeit/

Rost → Lager und Buchse im Satz erneuern.

1. Kontrollieren:

•Dichtring ③

Beschädigung → Erneuern.

ISPEZIONE

Spiel/Schwergängigkeit/Rost → Lager und Hülse im Satz erneuern.

1. Kontrollieren:

•Dichtring ③

Beschädigung → Erneuern.

Leva di rinvio

1. Ispezionare:

•Cuscinetto ①

•Collarino ②

Spiel/Schwergängigkeit/ Rost → Lager und Hülse im Satz erneuern.

1. Kontrollieren:

•Dichtring ③

Beschädigung → Erneuern.

Biella

1. Ispezionare:

•Cuscinetto ①

•Collarino ②

Lager und Dichtringe

1. Montieren:

•Lager ①

•Dichtringe ②

(an der Schwinge)

HINWEIS:

• Molybdändisulfidfett auf die eingebauten Lager auftragen.
  •Die Lager zum Einbauen auf der Seite mit den Herstellerangaben einpressen.
• Zuerst die äußeren, dann die inneren Lager vorschriftsmäßig eintreiben.

Lager-Einbautiefe

Außen ⓐ: 0 mm

Innen ⓑ: 8,5 mm

• Molybdändisulfidfett auf die eingebauten Lager auftragen.
  •Die Lager zum Einbauen auf der Seite mit den Herstellerangaben einpressen.

Lager-Einbautiefe a

5 mm

2. Installare:

•Cuscinetto ①
- Paraolio ②

(am Übertragungshebel)

HINWEIS:

•Molybdändisulfidfett auf die eingebauten Lager auftragen.
•Die Lager zum Einbauen auf der Seite mit den Herstellerangaben einpressen.

Lager-Einbautiefe a 5 mm

3. Installare:

•Cuscinetto ①
- Paraolio ②

Alla biella.

NOTA:

Molybdändisulfidfett auf Buchsen, Drucklager und Öldichtring lippen auftragen.

2. Montieren:

•Hülse ①

(am Umlenkhebel ②)

HINWEIS:

Molybdändisulfidfett auf Hülsen, Lager und den Dichringlippen auftragen.

3. Montieren:

•Hülse ①

(am Übertragungshebel ②)

HINWEIS:

Molybdändisulfidfett auf Hülsen, Lager und den Dichringlippen auftragen.

4. Montieren:

-Übertragungshebel ①
•Schraube (Übertragungshebel) ②
•Unterlegcheibe ③
●Mutter (Übertragungshebel)

④ 80 Nm (8,0 m · kg)

(am Umlenkhebel ⑤)

HINWEIS:

Molybdändisulfidfett auf die Schraube auftragen.

Forcellone oscillante

1. Installare:

•Umlenkhebel ①
•Schraube (Umlenkhebel) ②
•Unterlegscheibe ③
- Mutter (Umlenkhebel) ④ (an der Schwinge)

HINWEIS:

●Molybdändisulfidfett auf die Schraube auftragen.
•Die Mutter noch nicht festziehen.

6. Montieren:

•Schwinge ①
•Schwingenachse ②

85 Nm (8,5 m · kg)

HINWEIS:

●Molybdändisulfidfett auf die Schwingenachse auftragen.
•Die Schwingenachse von der rechten Seite einsetzen.

7. Kontrollieren:

• Seitliches Spiel der Hinter-radschwinge @ Freies Spiel besteht → Drucklager ersetzen.
• Vertikale Beweglichkeit der Schwinge ⑥ Schwergängigkeit/Klemmen/Rauhigkeit → Lager, Buchsen und Hülsen schmieren oder erneuern.

8. Montieren:

●Schraube (Übertragungshebel) ①
•Unterlegscheibe ②
●Mutter (Übertragungshebel) ③

HINWEIS:

●Molybdändisulfidfett auf die Schraube auftragen.
•Die Mutter noch nicht festziehen.

9. Montieren:

•Schraube (Umlenkhebel, Federbein) ①
- Mutter (Umlenkhebel, Federbein) ②

53 Nm (5,3 m · kg)

HINWEIS:

Molybdändisulfidfett auf die Schraube auftragen.

5. Installare:

20 Nm (2.0 m · kg, 14 ft · lb)

14. Install:

-Drive chain case ①

●Mutter (Übertragungshebel)

①

80 Nm (8,0 m · kg)

1. Serrare:

•Dado (biella) ①

80 Nm (8,0 m · kg, 58 ft · lb)

1. Serrer:

Die Kappe (rechts) mit der Markierung ⓐ nach vorne weisend anbringen.

1. Installare:

•Tappo ①

NOTA:

•Schraube (Unterer Ketten-spanner) ①

•Ungerlegscheibe ②

•Hülse ③

•Unterer Kettenspanner ④

●Mutter (Unterer Kettenspanner) ⑤ | 20 Nm (2,0 m · kg)

1. Installare:

•Antriebskettengehäuse ②

•Schraube [Antriebskettengehäuse (L= 50 mm)] ③

- Mutter (Antriebskettengehäuse) ④

7 Nm (0,7 m · kg)

●Schraube [Antriebskettengehäuse (L=10 mm)] ⑤

7 Nm (0,7 m · kg)

1. Installare:

Demontage-Arbeiten: ① Federbein demontieren ② Federbein zerlegen

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
Vorbereitung für den Ausbau		FEDERBEIN DEMONTIERENDas Motorrad am Motor aufbocken.Sitze und Seitenabdeckungen Siehe Abschnitt "SITZBANK, KRAFTSTOFFTANKund SEITENABDECKUNGEN" in KAPITEL 4.Siehe Abschnitt "AUSPUFF UND SCHALLDÄMP-FER" in KAPITEL 4.Siehe Abschnitt "KÜHLFLÜSSIGKEIT WECHSELN" in KAPITEL 3.Siehe Abschnitt "KÜHLER" in KAPITEL 4.		WARNINGDas Motorrad gegen Umfallen sichern.
		SchalldämpferKühlflüssigkeit ablassen.Kühlmittelausgleichsbehälter
	12 Band 23 Schraube (Bremsflüssigkeitsbehälter) 14 Schlauchschelle (Luftfilteranschluß) 1 Nur lockern.5 Rahmenhinterteil 16 Schraube (Umlenkhebel, Federbein) 1 Die Schwinge festhalten.7 Schraube (Federbein, Rahmen) 18 Federbein	R ücklicht-Steckverbinder 2

AMMORTIZZATORE POSTERIORE

Demontage-Arbeiten	Reihenfolge	Bauteil Anz. Bemerkungen
2	9 Sicherungsmutter 1 Nur lockern.
	10 Einstellmutter		1 Nur lockern.
	11 Federsitz (unten)		1
	12 Federsitz (oben)		1
	13 Feder (Federbein)		1
	14 Lager		2 Siehe unter “AUSBAU”.

Der Stoßdämpfer enthält Stickstoff unter hohem Druck. Vor Arbeiten am Stoßdämpfer die folgenden Erläuterungen sorgfältig durchlesen und die gegebenen Vorsichtsmaßregeln befolgen. Der Hersteller übernimmt keinerlei Haftung für Unfälle, Verletzungen oder Schäden, die auf unsachgemäße Behandlung des Stoßdämpfers zurückzuführen sind.

1. Den Stoßdämpfer unter keinen Umständen öffnen oder manipulieren.
2. Den Stoßdämpfer vor Hitze und offenen Flammen schützen. Der hitzebedingte Druckanstieg kann eine Explosion des Stoßdämpfers bewirken.
3. Den Gaszylinder vor Verformung und Beschädigung schützen. Ein deformierter Zylinder vermindert die Dämpfwirkung.
4. Die Kontaktfläche zwischen Dämpferrohr und Zylinder nicht zerkratzen, da sonst Öl austreten kann.
5. UNTER KEINEN UMSTÄNDEN die Schraube an der Unterseite des Gaszylinders lösen.
6. Den Stoßdämpfer sachgemäß entsorgen.

NOTA PER LA MANIPOLAZIONE

AVVERTENZA

HINWEIS ZUR ENTSORGUNG

(nur Yamaha-Händler)

Vor der Entsorgung des Stoßdämpfers muß der Gasdruck in dessen Innerem über das Ventil ① vollständig abgebaut werden. Unbedingt eine Schutzbrille tragen, um Augenverletzungen durch ausströmendes Gas oder umherfliegende Metallspäne zu vermeiden.

WARNING

Den Stoßdämpfer vom Yamaha-Händler entsorgen lassen.

NOTE SULLO SMALTIMENTO (SOLO RIVENDITORI YAMAHA)

●Sicherungsring (Oberes Lager) ①

HINWEIS:

Das Lager am äußeren Laufring einpressen und den Sicherungsring entfernen.

PUNTI DI RIMOZIONE

Cuscinetto

1. Rimuovere:

Das Lager am äußeren Laufring aus- pressen.

1. Rimuovere:

Das Lager am äußeren Laufring aus- pressen.

1. Rimuovere:

•Dämpferrohr ① Verbiegung/Beschädigung → Federbein (komplett) erneuern.

- Stoßdämpfer ② Undichtigkeit (Ölaustritt) → Federbein (komplett) erneuern. Undichtigkeit (Gasverlust) → Federbein (komplett) erneuern.

- Feder ③ Beschädigung → Feder erneuern. Verschleiß → Feder erneuern. Die Feder auseinanderziehen und zusammendrücken.

- Federsitz ④ Verschleiß/Beschädigung → Federsitz erneuern.

•Lager ⑤ Spiel/Schwergängigkeit/ Rost → Erneuern.

ISPEZIONE

Das Lager am äußeren Laufring gleichmäßig einpressen, bis die Sicherungsring-Nut sichtbar wird.

ACHTUNG:

Kein Fett auf den äußeren Lager-laufring auftragen, um das Feder-bein an dieser Stelle vor Beschädigung zu schützen.

●Sicherungsring (Oberes Lager) ① New

HINWEIS:

Nach dem Einbau des Sicherungs- ringes das Lager zurückdrücken, bis es den Sicherungsring berührt.

1. Installare:

Zum Einbau des Lagers eine Presse auf der Seite mit Herstellerbezeichnung oder Zahlen ansetzen und einpressen.

Einbautiefe des Lager ⓐ 4 mm

1. Installare:

•Feder ①
•Obere Federführung ②
•Untere Federführung ③

•Feder-Einbaulänge @

	Feder-Einbaulänge 2
Standard Bereich
244 mm*247 mm**243,5 mm		240,5–258,5 mm

* Nur EUROPE

** Nur AUS, NZ und ZA

HINWEIS:

Die Feder-Einbaulänge ändert um 1,5 mm pro Einstellmutter-Umdrehung.

ACHTUNG:

Den Einstellmechanismus niemals über die Minimal- oder Maximal-einstellung hinausdrehen.

4. Festziehen:

●Sicherungsmutter ①

3. Regolare:

• Molybdändisulfidfett auf das Lager auftragen.
  •Lithiumfett auf die O-Ringe, Flansche und Staubdichtringe auftragen.

•Buchse ①
•Hülse ②
•Staubschutzring ③

HINWEIS:

• Molybdändisulfidfett auf das Lager auftragen.
  •Lithiumfett auf die Buchse, Muffe und die Staubdichtungen auftragen.
  •Die Staubdichtungen so einbauen, daß die Dichtlippen nach außen weisen.

3. Montieren:

•Federbein

4. Montieren:

Molybdändisulfidfett auf die Schraube auftragen.

5. Montieren:

•Schraube (Umlenkhebel, Federbein) ①
•Schraube (Umlenkhebel, Federbein) ②

53 Nm (5,3 m · kg)

HINWEIS:

Molybdändisulfidfett auf die Schraube auftragen.

2. Installare:

•Rahmen-Hinterteil ①
●Schraube (Rahmen-Hinterteil) ② | 29 Nm (2,9 m · kg)
•Schraube (Bremsflüssigkeitsbehälter) ③

10 Nm (1,0 m · kg)

6. Installare:

•Schraube (Luftfilteranschluß) ①

3 Nm (0,3 m · kg)

7. Serrare:

•Band ①
•Rücklicht-Steckverbinder ②

8. Installare:

ELEKTRISCHE BAUTEILE LE UND SCHALTPLAN ELEKTRISCHE BAUTEILE

① Scheinwerfer
② Spannungsregulator
③ Motorstoppschalter
④ Drosselklappensensor
⑤ Rücklicht
⑥ Leerlaufschalter
⑦ CDI-Schwungradmagnetzünder
⑧ Zündkerze
⑨ Zündspule
⑩ Lichtschalter
⑪ CDI-Zündbox

FARB-KODIERUNG

B .... schwarz
Br ...... braun
G...... grün
Gy gran
L...... blau
O..... orange
P ...... rosa
R....rot
Sb ...... hellblau
W ....weiß
Y ...... gelb
B/L schwarz/blau
B/W..... schwarz/weiß
B/Y.....schwarz/gelb
G/B...... grün/schwarz
L/W ...... blau/weiß
R/W.... rot/weiß

SCHALTPLAN

* Nicht USA

IMPIANTO ELETTRIC

COMPONENTI ELET- TRICI E SCHEMA DI CABLAGGIO

COMPONENTI ELETTRICI

Die WR250F ist mit einer kennfeldgesteuerten CDI-Zündanlage ausgestattet.

Der Mikroprozessor in der CDI-Zündbox ist ständig über die Motordrehzahl und Drosselklappenposition informiert und kann dadurch den optimalen Zündzeitpunkt im gesamten Lastbereich bestimmen. Dies sorgt stets für das bestmögliche Ansprechverhalten des Motors.

■Funktion der einzelnen Komponenten

Komponente Funktion
Drosselklappensensor	Überwacht die Drosselklappenposition und sendet ein Drosselklappenöffnungssignal an den CDI-Zündbox-Mikroprozessor
Impulsgeber	Überwacht den Impulsgeber-Rotor und sendet ein Motordrehzahlsignal an den CDI-Zündbox-Mikroprozessor
CDI-Zündbox	Der CDI-Zündbox-Mikroprozessor analysiert die erhaltenen Drosselklappenöffnungs- und Motordrehzahlsignale und errechnet daraus den optimalen Zündzeitpunkt.

■ Prinzip der Kennfeldsteuerung

In herkömmlichen Zündsystemen wird der Zündzeitpunkt lediglich von der Motordrehzahl bestimmt (zweidimensionales Prinzip).

Wird jedoch zusätzlich die Motorbelastung (sprich: Drosselklappenöffnung) berücksichtigt, kann eine präzisere Zündverstellung erfolgen (dreidimensionales Prinzip).

Dreidimensionales Zündkennfeld
(Angaben entsprechen nicht der Wirklichkeit)

UNITÀ CDI CONTROLLATA DA MAPPA

Bei der Überprüfung der Zündanlage auf mögliche Störungen ist das folgende Ablaufdiagramm zu beachten.

Folgendes Diagramm hilft zündanlagen- und zündkerzenbedingte Motorstörungen zu beheben.

* Nur wenn der Zündfunkenstreckentester verwendet wird

HINWEIS:

•Die folgenden Teile vor Beginn der Störungsbeseitigung ausbauen.

1) Sitz
2) Kraftstofftank

•Folgendes Spezialwerkzeug benutzen.

Zündfunkenstreckentester YM-34487

Zündprüfer 90890-06754

Taschen-Multimeter YU-3112-C/90890-03112

1. Den Zündkerzenstecker von der Zündkerze abziehen.

2. Den Zündfunkenstreckentester ① (bzw. ②) wie abgebildet anschließen.

•Zündkerzenstecker ③

•Zündkerze ④

A Nur USA und CDN

B Nicht USA und CDN

1. Den Motor mit dem Kick- starter durchdrehen.

2. Die Zündfunkenstrecke kontrollieren.

3. Den Motor anlassen und die Zündfunkenstrecke vergrößern, bis es zu Fehlzündungen kommt (nur USA und CDN).

Min. Zündfunkenstrecke 6,0 mm

STECKVERBINDER- UND KABEL-ANSCHLÜSSE KONTROLLIEREN

1. Kontrollieren:

- Steckverbinder- und Kabelanschlüsse Rost/Staub/Lockerheit/Kurzschluß → Instand setzen oder erneuern.

●Motorstoppschalter (auf Durchgang)

		B/W ①	B ②	Meßge- rat-Einstel-
	GE- DRÜCKT			Ω × 1
	FREI

Kein Durchgang bei gedrücktem Schalter → Erneuern.

Durchgang bei freigelassenem Schalter → Erneuern.

ISPEZIONE DELL'INTERRUT- TORE DI ARRESTO DEL MOTORE

1. Ispezionare:

- Primärspulen-Widerstand Unvorschriftsmäßig → Erneuern.

Meßkabel (+) → orange 1

Meßkabel (−) → schwarz 2

	Primärspulen-Widerstand	Meßgerät-Einstellung
	0,20–0,30 Ωbei 20 °C	× 1

- Sekundärspulen-Widerstand Unvorschriftsmäßig → Erneuern.

Meßkabel (+) → Zündkabel 1

Meßkabel (−) → orange 2

	Sekundärspulen-Widerstand	Meßgerät-Einstellung
	9,5–14,3 kΩ bei 20 °C	kΩ × 1

HINWEIS:

Bei der Messung des Sekundärspulen-Widerstandes muß der Zündkerzenstecker abgezogen sein.

CDI-SCHWUNGRADMAGNETZÜN- DER KONTROLLIEREN

1. Kontrollieren:

- Impulsgeber-Widerstand Unvorschriftsmäßig → Erneuern.

Meßkabel (+) → rot 1

Meßkabel (-) → weiß 2

	Impulsgeber-Widerstand	Meßgerät-Einstellung
	248–372 bei 20 ^ C	× 100

2. Ispezionare:

●Widerstand der Erregerspule 1

Unvorschriftsmäßig → Erneuern.

Meßkabel (+) → braun 1

Meßkabel (−) → grün 2

	Widerstand der Erreger-spule 1	Meßgerät-Einstellung
	640–960 Ω bei 20 °C	× 100

3. Kontrollieren:

•Widerstand der Erregerspule 2

Unvorschriftsmäßig → Erneuern.

Meßkabel (+) → rosa 1

Meßkabel (-) → grün 2

	Widerstand der Erreger-spule 2	Meßgerät-Einstellung
	464–696 Ωbei 20 °C	× 100

2. Ispezionare:

•Leerlaufschalter (auf Durchgang)

Meßkabel (+) → hellblau 1

Meßkabel (-) → Masse 2

		hell-blau1	Masse2	Meßge-rät-Einstel-lung
	LEER-LAUF			× 1
	GANG EINGE-LEGT

Kein Durchgang in Leerlaufstellung → Erneuern.

Durchgang bei eingelegtem Gang → Erneuern.

CDI-ZÜNDBOX KONTROLLIEREN

Die gesamte elektrische Anlage kontrollieren. Falls kein Defekt vorhanden, die CDI-Zündbox erneuern. Danach die gesamte elektrische Anlage erneut kontrollieren.

Wenn Drosselklappen-Positionssensor nicht arbeitet, mit den folgenden Schritten überprüfen.

* Siehe unter "ZÜNDANLAGE".

HINWEIS:

Folgendes Spezialwerkzeug verwenden.

Taschen-Multimeter YU-3112-C/90890-03112

Induktivdrehzahlmesser YU-8036-B Drehzahlmesser 90890-03113

Nicht die Schrauben (Drosselpositionssensor, TPS) ① lösen, ausgenommen wenn der Drosselpositionssensor aufgrund von Fehlfunktion ausgetauscht werden muß, denn dadurch wird ein Nachlassen der Motorleistung bewirkt.

INSPEKTION DER STECKVERBINDUNGEN UND KABELANSCHLÜSSE

1. Prüfen:

- Steckverbindungen und Kabelanschlüsse Rost/Staub/Lockerung/Kurzschluß → Reparieren oder austauschen.

NOTA SUL MANEGGIO

ATTENZIONE:

- Widerstand der Drosselklappen-Positionssensor-Spule Außerhalb des Sollwerts → Austauschen.

Prüfgerätkabel (+) → Blaues Kabel ① Prüfgerätkabel (−) → Schwarzes Kabel ②

	Widerstand der Drosselklappen-Positionssensor-Spule	Prüfgeräteinstellung
	4–6 kΩbei 20 °C	kΩ × 1

•Drosselklappen-Anschlagschraube ①

HINWEIS:

Die Drosselklappen-Anschlagschraube herausdrehen, bis die Drosselklappenwelle vollständig geschlossen ist.

2. Allentare:

- Regelwiderstand der Drosselklappen-Positionssensor-Spule Prüfen, ob sich der Widerstand erhöht, während der geschlossene Gasdrehgriff ganz aufgedreht wird. Außerhalb des Sollwerts → Austauschen.

Prüfgerätkabel (+) →Gelbes Kabel 1Prüfgerätkabel (−) →Schwarzes Kabel 2

	Drosselklappen-Positionssensor-Spulenwiderstand		Prüfgerät-einstel-lung
	Ganz geschlossen	Ganz offen	kΩ × 1
	0–3 kΩ bei 20 °C	4–6 kΩ bei 20 °C

TPS-AUSTAUSCH UND EINSTEL- LUNG

1. Entfernen:

•TPS-Steckverbindung
•Schraube (Drosselklappen- sensor) ①
•Unterlegscheibe ②
•Drosselklappensensor ③

HINWEIS:

Die Schrauben (Drosselklappenpositionssensor) mit dem T20 Bit (verstellfeste Befestigung) lösen.

1. Austauschen:
   •Drosselklappensensor

3. Einbauen:

•Drosselklappensensor ①
•Unterlegscheibe ②
•Schraube (Drosselklappen- sensor) ③

4. Montieren:

•TPS-Steckverbindung

HINWEIS:

•Die Kerbe ① im Drosselklappen-sensor auf den Vorsprung ② am Vergaser ausrichten.
•Die Schrauben (Drosselklappen-sensor) vorübergehend festziehen.

3. Ispezionare:

•Leerlaufdrehzahl Siehe hierzu den Abschnitt "LEERLAUFDREHZAHL EINSTELLEN" in KAPITEL 3.

5. Regolare:

1. Die dünnen elektrischen Leiter ② (Leitungsdrähte) in den TPS-Kabelstecker ① stecken, wie in der Abbildung gezeigt, und zur Prüfung das Prüfgerät anschließen.

Positives (+) Kabel des Prüfgerätes → Gelbe Leitung ③ Negatives (−) Kabel des Prüfgerätes → Schwarze Leitung ④

• Nicht die elektrischen Leiter weiter als erforderlich einstecken, da sonst die Wasserfestigkeit des Steckers beeinträchtigt werden kann.
• Sicherstellen, daß sich kein Kurzschluß zwischen den Kontakten entwickelt, da dadurch Schäden an den elektrischen Bauteilen verursacht werden können.

ATTENZIONE:

•TPS-Ausgangsspannung

Einstellschritte:

Den Einbauwinkel von TPS ① einstellen, um die vorgeschriebene Ausgangsspannung zu erhalten.

HINWEIS:

Die Ausgangsspannung akkurat mit einem digitalen elektronische Voltmeter mesen, das leichte Able-sung kleiner Spannungen erlaubt.

	TPS-Ausgangs-spannung	Prüfgerät-Stellung
	0,58–0,78 V	DCV

Die Schrauben (Drosselklappenpositionssensor) mit dem T20 Bit (verstellfeste Befestigung) lösen.

1. Den Motor stoppen.

2. Serrare:

PRÜFEN DER TPS-EINGANGS-SPANNUNG

1. Die Drosselklappenpositions-sensor-Steckverbindung trennen.
2. Den Motor starten.
3. Prüfen:

- Drosselklappenpositionssensor-Eingangsspannung Außerhalb des Sollwerts → Die CDI-Einheit austauschen.

Prüfgerätkabel (+) → Blaues Kabel 1

Prüfgerätkabel (-) → Schwarzes/Blaues Kabel 2

	Drosselklappenpositions-sensor-Eingangsspan-	Prüfgeräte-instellung
	4-6 V DCV-20

Bei der Überprüfung der Zündanlage auf mögliche Störungen ist das folgende Ablaufdiagramm zu beachten.

HINWEIS:

•Folgende Teile vor der Kontrolle ausbauen.

1) Sitz
2) Kraftstofftank

•Folgendes Spezialwerkzeug benutzen.

Taschen-Multimeter YU-3112-C/90890-03112

Induktivdrehzahlmesser YU-8036-B Drehzahlmesser 90890-03113

LICHTSCHALTER KONTROLLIEREN

1. Kontrollieren:

•Lichtschalterfunktion

Pluskabel des Meßgerätes (+) → Gelbes Kabel 1Pluskabel des Meßgerätes (−) → Blue lead 2

		Y1	L2	Einstel-lung des Meßgeräts
				× 1
	OFF

Kein Durchgang in Stellung → Auswechseln Durchgang in Stellung AUS/OFF → Auswechseln.

- Widerstand der Lichtmaschinenwicklung Abweichung von Herstellerangaben → Auswechseln

Pluskabel des Meßgerätes (+) → Gelbes Kabel 1Pluskabel des Meßgerätes (−) → Schwarzes Kabel 2

Widerstand der Lichtmaschinenwicklung

Einstellung des Meßgeräts

0,16–0,24 Ωbei 20 °C

Ω × 1

INSPEKTION DES SPANNUNGS- REGULATORS

1. Den Motor starten.

2. Den Scheinwerfer und das Rücklicht durch Drehen des Lichtschalter einschalten.

3. Inspizieren:

•Ausgangsspannung Außerhalb des Sollbereichs → Spannungsregulator ersetzen.

Tester (+) Leitung →
	Blaue Leitung 1
PTester (−) Leitung →
	Schwarze Leitung 2

	Ausgangsspannung	Tester-Selektor-Stellung
	13,3 –14,3 V bei 5.000 U/min	Wechselstrom 20 V

• Das Luft/Kraftstoffgemisch variiert mit den atmosphärischen Bedingungen. Daher muß die Einstellung des Vergasers in Abhängigkeit von Luftdruck, Feuchtigkeit und Temperatur vorgenommen werden.
• Führen Sie eine Probefahrt durch, um die ordnungsgemäße Motorleistung (Ansprechverhalten des Motors) zu überprüfen sowie die Verfärbung der Zündkerze bzw. die Ablagerungen darauf zu kontrollieren. Wählen Sie unter Beachtung dieser Punkte die bestmöglichen Vergasereinstellungen aus.

HINWEIS:

Es wird empfohlen, die Vergasereinstellungen und Werte wie atmosphärische Bedingungen, Zustand der Strecke, Rundenzeiten usw. schriftlich festzuhalten, um zukünftige Vergasereinstellungen zu erleichtern.

WARNING

• Der Vergaser ist Bestandteil der Kraftstoffanlage. Er muß daher in einer gut belüfteten Umgebung montiert werden, in sicherer Entfernung von brennbaren Stoffen und jeglichen Feuerquellen.
• Schauen Sie niemals in den Vergasereinlaß. Es können Flammen herausschießen, falls der Motor beim Anlassen zurückschlägt. Kraftstoff kann aus der Beschleunigungspumpe entweichen, wenn der Vergaser demontiert wurde.

MESSA A PUNTO MOTORE

• Der Vergaser ist extrem empfindlich gegen Fremdkörper (Schmutz, Sand, Wasser usw.). Darauf achten, daß bei der Montage keine Fremdkörper in den Vergaser gelangen.
• Mit dem Vergaser und seinen Bauteilen immer vorsichtig umgehen. Selbst leichte Kratzer, Krümmungen oder Beschädigungen an Vergaserteilen können zu Fehlfunktion des Vergasers führen. Alle Wartungsarbeiten mit geeignetem Werkzeug und ohne übermäßigen Krafteinsatz durchführen.
• Wenn der Motor steht oder ohne Last dreht, den Gasdrehgriff nicht unnötig öffnen und schließen. Andernfalls wird zuviel Kraftstoff geliefert, was das Anlassen erschwert oder den Motorlauf beeinträchtigt.
• Nach der Montage des Vergasers prüfen, ob die Drosselklappe korrekt arbeitet und leichtgängig öffnet und schließt.

Atmosphärische Bedingungen und Einstellungen

Luft-temp.	Feuch-tig-keit	Luft-druck (Höhe)	Gemisch	Einstel-lung
Hoch Hoch		Niedrig (hoch)	Fetter	Mage-rer
Niedrig Niedrig		Hoch (nied-rig)	Mage-rer	Fetter

Von der Luftdichte (die Sauerstoffkonzentration in der Luft) hängt ab, ob das Luft-Kraftstoff-Gemisch fett oder mager ist. Beachten Sie daher die obenstehende Tabelle mit den Gemischeinstellungen.

Das heißt:

• Eine höhere Temperatur führt zu einer Ausdehnung der Luft und damit zu einer geringeren Dichte.
• Eine höhere Luftfeuchtigkeit reduziert den Sauerstoffgehalt der Luft, je mehr Wasserdampf die Luft enthält.
• Ein niedrigerer atmosphärischer Druck (in großer Höhe) reduziert die Dichte der Luft.

ATTENZIONE:

Wirkung der Einstellteile in Bezug auf die Öffnung der Drosselklappe

A Geschlossen
B Vollständig geöffnet
① Leerlauf-Regulierschraube/Leerlaufdüse
② Drosselklappen-Ausschnitt
③ Düsennadel
④ Hauptdüse

Der FLATCR-Vergaser verfügt über eine Primärhauptdüse. Diese Hauptdüsenart eignet sich ausgezeichnet für Rennmotorräder, da sie einen gleichmäßigen Kraftstofffluß gewährleistet, selbst bei Vollast. Die Hauptluftdüse hat so gut wie keinen Effekt auf das Luft-Kraftstoff-Gemisch. Der Vergaser kann mit der Hauptdüse und der Düssennadel eingestellt werden.

Leerlaufsystem

Der FLATCR-Vergaser verfügt über eine Leerlauf-Regulierschraube. Die Einstellmöglichkeit der Leerlauf-Regulierschraube reicht von ganz geschlossener Drosselklappe bis zu 1/4 geöffneter Drosselklappe.

Sistema principale

① Düsennadel
② Nadeldüse
③ Hauptdüse
④ Nedeldüse
⑤ Hauptdüse
⑥ Leerlaufdüse
⑦ Leerlauf-Regulierschraube

Hauptdüse einstellen

Der Kraftstoffgehalt des Luft-Kraftstoff-Gemisches bei Vollgas kann durch Austausch der Hauptdüse ① eingestellt werden.

Standard-Hauptdüse

Nr. 175*Nr. 172**Nr. 170

* Nur EUROPE

** Nur CDN, ZA, AUS und NZ

Wenn das Luft-Kraftstoff-Gemisch zu fett oder zu mager ist, fällt die Motorleistung ab, was in zu schlechter Beschleunigung führt.

Wirkung der Austauschs der Hauptdüse

A Leerlauf
B Vollgas

Einstellung der Leerlaufgemisch-Regulierschraube

Der Kraftstoffgehalt des Luft-Kraftstoff-Gemisches bei 0–1/4 Gas kann durch Drehen der Leerlaufgemisch-Regulierschraube ① eingestellt werden. Die Leerlaufgemisch-Regulierschraube heraus- bzw. hineindrehen, um bei niedrigen Drehzahlen ein fetteres bzw. mageres Gemisch zu erhalten.

Standard-Position der Leerlaufgemisch-Regulierschraube

2*1**1 1/8(Beispiel)

* Nur EUROPE
** Nur CDN, ZA, AUS und NZ

HINWEIS:

• Wenn die Leerlaufdrehzahl schwanken sollte, die Leerlaufgemisch-Regulierschraube nur bis maximal 1/2 Drehung in beide Richtungen drehen.
• Um den Kraftstoff-Fluß bei kleinem Öffnungswinkel der Drosselklappe zu optimieren, wurde die Leerlaufgemisch-Regulierschraube im Werk für jeden Motor einzeln optimal eingestellt. Ehe die Leerlaufgemisch-Regulierschraube neu eingestellt wird, die Schraube ganz hineindrehen und die Anzahl der Umdrehungen zählen. Diese Anzahl als werkseitige Voreinstellung für das Herausdrehen der Schraube aufzeichnen.

Wirkung der Einstellung der leer- laufgemisch-Regulierschraube

A Leerlauf
B Vollgas
①2 1/2 Drehungen heraus
②1 1/2 Drehung heraus
③2 Drehungen heraus

Leerlaufdüse einstellen

Der Kraftstoffgehalt des Luft-Kraftstoff-Gemisches bei maximal 1/4 Gas kann mit der Leerlaufdüse ① eingestellt werden.

Standard-Leerlaufdüse Nr. 40

Wirkung der Einstellung der Leer- laufdüse

A Leerlauf
B Vollgas

Düsennadel-Clip-Position ändern

Die Einstellung der Düsennadel-Clip-Position ① beeinflußt die Beschleunigung bei 1/8-3/4 geöffnetem Gas-drehgriff.
1. Zu fett bei mittleren Drehzahlen
Rauher Motorlauf wird festgestellt, und der Motor beschleunigt nicht glatt. In diesem Fall den Düsennadel-Clip um eine Nut höher stellen, um die Düsennadel absenken und ein magereres Gemisch zu erhalten.
2. Zu mager bei mittleren Drehzahlen
Der Motor "atmet schwer" und beschleunigt nicht schnell.
Den Düssennadel-Clip um eine Nut tiefer stellen, um die Nadel anzuheben und ein fetteres Gemisch zu erhalten.

Standard-Clip-Position

3. Nut*4. Nut

* Nur EUROPE

Wirkung der Änderung der Düsen- nadel-Clip-Position

A Leerlauf
B Vollgas
①4 Nut
②2 Nut
③3Nut

Düsennadel einstellen

Die Düsenadel wird eingestellt, indem sie ausgetauscht wird.

Standard-Düsennadel

OBELQ*OBELN**OBEKP

* Nur EUROPE

** Nur CDN, ZA, AUS und NZ

Der konische Teil hat bei jeder Düseinnadel für dieses Modell dieselbe Länge; die Nadeln sind aber in Ausführungen mit unterschiedlichen Konuswinkeln und unterschiedlichen Durchmessern des geraden Teils erhältlich.

Wirkung des Austausch s der Düsennadel

(Durchmesser des geraden Teils)

Der Durchmesser des geraden Teils beeinflußt das Luft-Kraftstoff-Gemisch bei 1/8–1/4 geöffnetem Gasdrehgriff.

A Leerlauf

B Vollgas

Leckdüseneinstellung (Gaspumpeneinstellung)

Die Leckdüse ① ist ein Einstellteil, das den von der Gaspumpe abgegebenen Kraftstofffluß regelt. Da die Gaspumpe nur arbeitet, wenn die Drosselklappe offen ist, wird die Leckdüse zur Einstellung eines Kraftstoffmischverhältnisses für schnelle Drosselklappenöffnung verwendet und unterscheidet sich darum von anderen Einstellteilen, die eine Kraftstoffmischung für jede Drosselklappenöffnung (jede Motordrehzahl) einstellen.

1. Dier Motor atmet schwer bei schneller Drosselklappenöffnung.

Eine Leckdüse wählen, die eine höhere Kalibriernr. als die Standardnr. hat, um die Mischung anzureichern.

Nr. 105 → Nr. 95

1. Rauher Motorlauf wird bei schneller Drosselklappenöffnung spürbar

Eine Leckdüse mit einer niedrigeren Kalibriernr. als die Standardn. wählen, um die Mischung abzumagern.

Nr. 105 → Nr. 115

Standardleck-düse

Nr. 60*Nr. 90**Nr. 105

*Nur EUROPE

** Nur CDN, ZA, AUS und NZ

Zusammenhang mit der Gasdreh- grifföffnung

Die durch das Vergaser-Hauptsystem strömende Luftmenge wird durch die Hauptdüse geregelt und danach weiter durch die Fläche zwischen der Hauptdüse und der Düsennadel kontrolliert.

Der Kraftstofffluß entspricht bei etwa 1/8–1/4 Gasdrehgriff dem Durchmesser des geraden Teils der Düsennadel, bei etwa 1/8–3/4 Gas dagegen der Düsennadel-Clip-Position.

Daher wird der Kraftstofffluß an jeder Stufe der Gasdrehgrifföffnung durch die Kombination des Durchmessers des geraden Teils der Düsennadel und der Düsennadel-Clip-Position ausgeglichen.

Vergaser-Einstellteile

Bauteil	Grö-ße	Teilenum-mer
Hauptdüse Fett	Nr.190	4MX-14943-45
	Nr.188	4MX-14943-95
	Nr.185	4MX-14943-44
	Nr.182	4MX-14943-94
	Nr.180	4MX-14943-43
	Nr.178	4MX-14943-93
(STD)	Nr.175	4MX-14943-42
*(STD)	Nr.172	4MX-14943-92
**(STD)	Nr.170	4MX-14943-41
	Nr.168	4MX-14943-91
	Nr.165	4MX-14943-40
	Nr.162	4MX-14943-90
Mager
Leerlaufdüse Fett	Nr.50	4MX-14948-07
	Nr.48	4MX-14948-06
	Nr.45	4MX-14948-05
	Nr.42	4MX-14948-04
(STD)	Nr.40	4MX-14948-03
	Nr.38	4MX-14948-02
	Nr.35	4MX-14948-01
Mager
Düsenadel Fett	OBELM	5NL-14916-EM
	OBELN	5NL-14916-EN
	OBELP	5NL-14916-EP
(STD)	OBELQ	5NL-14916-E1
	OBELR	5NL-14916-ER
	OBELS	5NL-14916-ES
	OBELT	5NL-14916-ET
Mager
*Düsenadel Fett	OBELS	5NL-14916-ES
	OBELL	5NL-14916-EL
	OBELM	5NL-14916-EM
(STD)	OBELN	5NL-14916-EN
	OBELP	5NL-14916-EP
	OBELQ	5NL-14916-E1
	OBELR	5NL-14916-ER
Mager
**Düsenadel Fett	OBEKL	5JG-14916-EL
	OBEKM	5JG-14916-EM
	OBEKN	5JG-14916-EN
(STD)	OBEKP	5JG-14916-EP
	OBEKQ	5JG-14916-E1
	OBEKR	5JG-14916-ER
	OBEKS	5JG-14916-ES

* Nur EURUPE
** Nur CDN, ZA, AUS und NZ

Bauteil	Grö-ße	Teilenum-mer
Leckdüse
Fett(STD)Mager	Nr.30	4JT-1494F-01
	Nr.40	4JT-1494F-03
	Nr.50	4JT-1494F-07
	Nr.60	4JT-1494F-11
	Nr.70	4JT-1494F-15
	Nr.80	4JT-1494F-19
	Nr.90	4JT-1494F-23
*Leckdüse
Fett(STD)Mager	Nr.60	4JT-1494F-11
	Nr.70	4JT-1494F-15
	Nr.80	4JT-1494F-19
	Nr.90	4JT-1494F-23
	Nr.100	4JT-1494F-27
	Nr.110	4JT-1494F-29
	Nr.120	4JT-1494F-31
**Leckdüse
Fett(STD)Mager	Nr.75	4JT-1494F-17
	Nr.85	4JT-1494F-21
	Nr.95	4JT-1494F-25
	Nr.105	4JT-1494F-28
	Nr.115	4JT-1494F-30
	Nr.125	4JT-1494F-32
	Nr.135	4JT-1494F-34

* Nur EURUPE
** Nur CDN, ZA, AUS und NZ

Denominazione	Misura	Numero di pezzo
Getto di diffusione
Ricca(STD)Povera	N.30N.40N.50N.60N.70N.80N.90	4JT-1494F-014JT-1494F-034JT-1494F-074JT-1494F-114JT-1494F-154JT-1494F-194JT-1494F-23
*Getto di diffusione
Ricca(STD)Povera	N.60N.70N.80N.90N.100N.110N.120	4JT-1494F-114JT-1494F-154JT-1494F-194JT-1494F-234JT-1494F-274JT-1494F-294JT-1494F-31
**Getto di diffusione
Ricca(STD)Povera	N.75N.85N.95N.105N.115N.125N.135	4JT-1494F-174JT-1494F-214JT-1494F-254JT-1494F-284JT-1494F-304JT-1494F-324JT-1494F-34

* Per l'EUROPE
** Per CDN, ZA, AUS e NZ

Beispiele für die Vergasereinstellung in bezug auf bestimmte Symptome

Symptom Einstellung Prüfung
Bei Vollgas“Schweres Atmen”AbschergeräuschWeißliche Zündkerze↓Mageres Gemisch	Hauptdüsen-Nr. erhöhen (schrittweise)	Verfärbung der Zündkerze:Rehbraune Färbung weist auf guten Zustand hin.Falls nicht korrigiert werden kann:Schwimmerventilsitz verstopftKraftstoffschlauch verstopftKraftstoffhahn verstopftPrüfen, ob die Beschleunigungspumpe korrekt arbeitet.
Bei VollgasBeschleunigung stopptBeschleunigung zähLangsames AnsprechenVerrußte Zündkerze↓Fettes Gemisch	Hauptdüsen-Nr.vermindern(schrittweise)	Verfärbung der Zündkerze:Rehbraune Färbung weist auf guten Zustand hin.Falls nicht korrigiert werden kann:Luftfilter verstopftVergaser läuft über.
Mageres Gemisch Düssennadel-Clip-Position absenken(1 Nut niedriger)		Magerer↑(Standard)↓FetterDie Nummer der Nut entspricht der Düssennadel-Clip-Position. Die Nuten sind von oben an numeriert.Prüfen, ob die Beschleunigungspumpe korrekt arbeitet.(außer bei fettem Gemisch)
Fettes Gemisch	Düsennadel-Clip-Position erhöhen(1 Nut höher)
1/4–3/4 Gas“Schweres Atmen”Drehzahl unzureichend	Düsennadel-Clip-Position absenken(1 Nut niedriger)
1/4–1/2 DrehzahlBeschleunigung zähBeschleunigung schlecht	Düsennadel-Clip-Position erhöhen(1 Nut höher)
0–1/4 Gas“Schweres Atmen”Drehzahl fällt	Düsennadel mit kleinerem Durchmesser einbauen.	Freilauf-Bohrung verstopft → Reinigen.Vergaser läuft über.
0–1/4 GasBeschleunigung schlecht	Düsennadel mit größerem Durchmesser einbauen.Düsennadel-Clip-Position erhöhen(1 Nut höher)
Schlechtes Ansprechen im Bereich von niedriger bis mittlerer Drehzahl	Düsennadel-Clip-Position erhöhenFalls keine Wirkung, Düssennadel-Clip-Position absenken.
Schlechtes Ansprechen,wenn Gasdrehgriff schnell geöffnet wird	Gesamteinstellung überprüfen.Hauptdüse mit niedrigerer Nr. verwenden.Düsennadel-Clip-Position erhöhen(1 Nut höher)Falls keine Wirkung, Hauptdüse mit höherer Nr. verwenden und Düssennadel-Clip-Position absenken.	Luftfilter auf Verschmutzung kontrollieren.Prüfen, ob die Beschleunigungspumpe korrekt arbeitet.

* Dies ist nur ein Beispiel. Der Vergaser muß unter Bezugnahme auf die Betriebsbedingungen des Motors eingestellt werden.

Sekundärüntersetzungsverhältnis (Kettenräder) wählen

$$ \text { Sekundär - übersetzungs- } = \frac {\text { Anzahl der Zähne am angetriebenen Kettenrad }}{\text { Anzahl der Zähne am Antriebsketten - rad }} $$

Standard-Sekundärübersetzungsverhältnis

52/13 (4,000)

• Das Sekundärübersetzungsverhältnis sollte im allgemeinen reduziert werden, wenn die Rennstrekke längere Geraden aufweist, und erhöht werden, wenn die Strekke zahlreiche Kurven aufweist. Da aber in der Praxis das optimale Verhältnis von anderen Faktoren wie dem Zustand der Strecke beeinflußt wird, sollte die Strecke am Renntag abfahren werden, um die richtige Wahl zu treffen.
• In der Praxis ist es schwierig, eine Einstellung zu finden, die für die ganze Strecke optimal ist, und man ist gezwungen, Kompromisse einzugehen. Die Einstellung sollte deshalb dem Teil der Strecke angepaßt werden, der für das Rennen am wichtigsten ist. Fahren Sie die Strecke ab und notieren Sie die Rundenzeiten, um die ausgewogenste Einstellung zu bestimmen; legen Sie danach das Sekundärübersetzungsverhältnis fest.
• Wenn eine Strecke eine lange Gerade aufweist, wo die Maschine mit Höchstgeschwindigkeit gefahren werden kann, sollte die Maschine grundsätzlich so abgestimmt werden, daß sie zum Ende der Gerade hin die Maximaldrehzahl entwickeln kann, ohne daß der Motor überdreht.

HINWEIS:

Jeder Fahrer hat seine eigene Fahrtechnik, und die Leistung einzelner Maschinen kann auch bei Baugleichheit variieren. Übernehmen Sie darum nicht einfach die Einstellungen anderer Fahrer, sondern finden Sie Ihre eigene optimale Einstellung entsprechend Ihrer Fahrtechnik heraus.

PARTE CICLISTICA

Antriebsritzel und Kettenräder

Bauteil Größe		Teilenum-mer
Antriebsritzel 1(STD)	13 Z. 9383B-13218
Kettenrad 2(STD)	48 Z.50 Z.52 Z.54 Z.	5GS-25448-505GS-25450-505GS-25452-505PH-25454-50

Den Reifenluftdruck gemäß dem Zustand Strecke am Tag des Rennens einstellen.

Standard-Reifenluftdruck

100 kPa (1,0 bar)

- Bei Regen, Schlamm oder rutschiger Strecke sollte der Reifenluftdruck herabgesetzt werden, um die Kontaktfläche zwischen Reifen und Fahrbahn zu vergrößern.

Bereich

60–80 kPa (0,6–0,8 bar)

- Bei steiniger oder harter Strecke den Reifenluftdruck erhöhen, um Reifenpannen zu vermeiden.

Bereich

100–120 kPa

(1,0-1,2 bar)

Teleskopgabel einstellen

Die Einstellung der Gabel sollte entsprechend dem Gefühl des Fahrers, nach einer Testfahrt und entsprechend dem Zustand der Strecke vorgenommen werden.

Die Einstellung der Vorderradgabel umfaßt die folgenden drei Faktoren:

1. Einstellung der Luftfedereigenschaften

•Gabelölstand ändern

1. Einstellung der Federvorspannung

•Feder wechseln

•Einstellscheibe einbauen

1. Einstellung der Dämpfung

- Druckstufendämpfung einstellen

- Zugstufendämpfung einstellen

Die Federung wirkt auf die Belastbarkeit, die Dämpfung auf die Bewegungsgeschwindigkeit der Federelemente ein.

Gabelölstand ändern

Die Dämpfungseigenschaften im Bereich Nähe des Endhubs können durch den Gabelölstand geändert werden.

ACHTUNG:

Den Ölstand in Schritten von 5 mm verändern. Zu niedriger Ölstand erzeugt nicht nur Geräusche beim vollem Ausfedern der Gabel, sondern bewirkt auch spürbare Schläge in Händen und Körper. Zu hoher Ölstand verursacht zu frühe Bewegungsbegrenzung mit entsprechend verkürztem Federweg und Leistungsbeeinträchtigung. Der Gabelölstand muß sich deshalb immer im Sollbereich befinden.

Gabelölstand

(gemessen von der

Oberkante des Stand-

rohres, Gabel und

Dampferrohr vollstan-

dig eingefedert, ohne

Gabelfeder)

Standard

140 mm

*130 mm

Bereich

80–150 mm

* Nur EUROPE

A Luftfedereigenschaften in Bezug zum Gabelölstand

B Belastung

©Federweg

①Max. Ölstand

②Normaler Ölstand

③Min. Ölstand

Federvorspannung einstellen

Die Federvorspannung wird durch den Einbau einer Einstellscheibe ① zwischen Gabelfeder ② und Dämpferrohr ③ eingestellt.

ACHTUNG:

Maximal drei Einstellscheiben je Gabelholm einbauen.

WARNING

Beide Gabelholme gleich einstellen. Ungleichmäßige Einstellung kann Fahrverhalten und Stabilität beeinträchtigen.

Standard-Anzahl Einstellscheiben

0

Bereich

0-2

A Belastung
BGabelhub
①Ohne Einstellscheibe (Standard)
②1 Einstellscheibe
③2 Einstellscheiben

Feder wechseln und einstellen

Da die Teleskopgabel-Einstellung leicht von der Hinterradfederung beeinflußt wird, muß darauf geachtet werden, daß die Federelemente vorn und hinten gut aufeinander abgestimmt sind.

1. Weiche Feder

Eine weiche Feder bewirkt prinzipiell ein weiches Fahrgefühl. Die Zugstufendämpfung ist stärker, und die Gabel sinkt bei einer Reihe von Vertiefungen zunehmend tiefer ein.

Weiche Feder einstellen

- Zugstufendämpfung einstellen

1 oder 2 Rasten

- Druckstufendämpfung einstellen

1 oder 2 Rasten

Eine harte Feder bewirkt prinzipiell ein hartes Fahrgefühl. Die Zugstufendämpfung wird schwächer, und es kann neben Vibrationen im Lenker ein Gefühl mangelnden Fahrbahnkontaktes entstehen. Harte Feder einstellen

• Zugstufendämpfung einstellen
  1 oder 2 Rasten
• Druckstufendämpfung einstellen
  1 oder 2 Rasten

A Leistungsbereich der Feder nach Gewicht

B Fahrergewicht

①Weich

②Normal

③Hart

Vorderradgabel-Einstellteile

•Einstellscheibe ①

TYP (Dicke)	TEILENUM-MER
T = 2,3 mm 4S	S-23364-L0

•Vorderradgabelfeder ②

[Feder mit gleichmäßiger Gewinde- steigung]

TYP	FEDER-KON-STANTE	FEDER-TEI-LENUMMER	I.D. MAR-KIE-RUNG (schlit ze)
WEICH	0,380	4SS-23141-10	I-I
	0,390	4SS-23141-20	I-II
	0,400	4SS-23141-30	I-III
**STD	0,410	4XM-23141-L0	-
*STD	0,420	4SR-23141-L0	-
	0,430	4SS-23141-60	III
STD	0,440	5NL-23141-00	-
HART	0,450	5BE-23141-L0	-
	0,460	5BE-23141-00	II/III
	0,470	5GR-23141-00	II-II

* Nur EUROPE

** Nur AUS, NZ und ZA

[Feder mit ungleichmäßiger Gewindesteigung]

TYP	FEDER-KON-STANTE (ca.)	FEDER-TEI-LENUMMER	I.D. MAR-KIE-RUNG (schlit ze)
WEICH	0,400	5ET-23141-20	V
	0,410	5ET-23141-00	V-I
	0,420	5ET-23141-30	V-II
	0,430 5	ET-23141-10 V-III
HART	0,440 5ET-23141-40 V-III

HINWEIS:

•Die Feder mit ungleichmäßiger Gewindesteigung ist in ihren anfänglichen Charakteristika weicher als die Feder mit gleichmäßiger Gewindesteigung und läßtsich nur schwer unter vollem Druck herunterdrücken.
• Die I.D. Markierung (schlitze) @ ist am Ende der Feder angebracht.

Hinterradaufhängung einstellen

Die Einstellung der Hinterradaufhängung soll entsprechend dem Gefühl des Fahrers, nach einer Testfahrt und entsprechend dem Zustand der Strecke vorgenommen werden.

Die Einstellung der Hinterradaufhängung umfaßt folgende beide Faktoren:

1. Einstellung der Federvorspannung
   •Federeinbaulänge ändern
   •Feder ändern
2. Einstellung der Dämpfungskraft
   •Zugstufendämpfung einstellen
3. Druckstufendämpfung einstellen

Federeinbaulänge wählen

1. Das Motorrad am Motor aufbocken, um das Hinterrad anzuheben, und den Abstand @ zwischen der Hinterachsmitte und der Hinterrad-Abdekkungs-Schraube messen.

Standard-Federeinbau-länge

90–100 mm

•Die Federeinbaulänge kann sich beim Einfahren verändern, u.a. weil sich die Feder ermüdet. Die Einstellung soll deshalb nach dem Einfahren überprüft werden.
- Kann die Standardlänge nicht durch Einstellung erreicht werden kann, muß die Feder ersetzt werden und die Einstellung neu vorgenommen werden.

NOTA:

Feder wechseln und einstellen

Nach dem Austausch der Feder muß die Einbaulänge der neuen Feder [eingefederte Länge: 90–100 mm] eingestellt werden.

1. Weiche Feder

•Die Zugstufendämpfung um ein bis zwei Rasten weicher einstellen, um die geringere Federspannung auszugleichen. Anschließend nach den persönlichen Vorstellungen nachstellen.

2. Harte Feder

•Die Zugstufendämpfung um ein bis zwei Rasten härter einstellen, um die stärkere Federspannung auszugleichen. Anschließend nach den persönlichen Vorstellungen nachstellen.

* Nach der Einstellung der Zugstufendämpfung auch die Druckstufendämpfung um ein bis zwei Rasten nachstellen.

Beim Austausch des Federbeins darauf achten, daß die Gesamtlänge ^a das Standardmaß nicht übertritt.

Fedrebein-Standard-länge ^a 490,5 mm

A Leistungsbereich der Feder nach Gewicht

B Fahrergewicht
①Weich
②Normal
③Hart

ATTENZIONE:

Hinterradstoßdämpfer-Einstellteile

- HinterradstoBämpfer-Schraubenfeder ①

[Feder mit gleichmäßiger Gewinde- steigung]

TYP	FEDER-KON-STANTE	FEDER-TEILE-NUM-MER	I.D. MAR-KIERUNG/PUNKT	Unge-spannte Feder-länge
WEICH	4,44,6	5DH-22212-705DH-22212-10	Braun/1Grün/1	260260
^.. **STD	4,8 5D	DH-22212-20	Rot/1 260
STD	5,0 5N	NG-22212-60	Schwarz/1	260
HART	5,25,45,6	5DH-22212-405SF-22212-005DH-22212-60	Blau/1Gelb/1Rosa/1	260265265

\*Nur EUROPE

** Nur AUS, NZ und ZA

[Feder mit ungleichmäßiger Gewindesteigung]

TYP	FEDER-KON-STANTE	FEDER-TEILE-NUM-MER	I.D. MAR-KIERUNG/PUNKT	Unge-spannte Feder-länge
WEICH	4,6	5NG-22212-20	Grün/2	275
	4,8	5ET-22212-00	Rot/2	275
	5,0	5ET-22212-10	Schwarz/2	275
	5,2	5ET-22212-30	Brau/2	275
	5,4	5ET-22212-40	Gelb/2	275
HART	5,6	5NG-22212-50	Rosa/2	280

HINWEIS:

•Die Feder mit ungleichmäßiger Gewindesteigung ist in ihren anfänglichen Charakteristika weicher als die Feder mit gleichmäßiger Gewindesteigung und läßt sich nur schwer unter vollem Druck herunterdrücken.
•Die I.D. Farbe ⓐ ist am Ende der Feder markiert.

•Einstellänge (Federlänge)

UNGE-SPANNTEFEDERLÄNGE	EINSTELL-LÄNGE 6
260 mm 240,5–258,5 mm
265 mm 245,5–263,5 mm
275 mm 255,5–273,5 mm
280 mm 260,5–278,5 mm

• Liegen bei Normaleinstellung folgende Symptome vor, wie folgt vorgehen.
• Vor der Einstellung der Gabel das Federbein auf die Standard-Federeinbaulänge von 90–100 mm einstellen.

Symptom	Strecke				Prüfen Einstellen
	Sprung	Große Bodensenke	Mittlere Bodensenke	Kleine Bodensenke
Hart über den gesamten Bereich	○	○	○		DruckstufendämpfungÖlstand (Ölmenge)Feder	Einsteller (um etwa 2 Rasten) gegen den Uhrzeigersinn drehen, um die Dämpfungskraft zu verringern.Ölstand um etwa 5–10 mm senken.Weichere Feder einbauen.
Rauh über den gesamten Bereich	○	○	○	○	GleitrohrStandrohrAnzugsmoment (Unterzug)	Auf Verbiegung, Schläge, sichtbare Beschädigungen usw. prüfen. Defekte Teile ggf. erneuern.Vorschriftsmäßig festziehen.
Zäh am Anfang des Federwegs				○	ZugstufendämpfungDichtring	Einsteller (um etwa 2 Rasten) gegen den Uhrzeigersinn drehen, um die Dämpfungskraft zu verringern.Dichtringwand einfetten.
Weich über den gesamten Bereich, schlägt durch	○	○			DruckstufendämpfungÖlstand (Ölmenge)Feder	Einsteller (um etwa 2 Rasten) im Uhrzeigersinn drehen, um die Dämpfungskraft zu erhöhen.Ölstand um etwa 5–10 mm erhöhen.Härtere Feder einbauen.
Hart gegen Ende des Federwegs	○				Ölstand (Ölmenge)	Ölstand um etwa 5 mm senken.
Weich gegen Ende des Federwegs, schlägt durch	○				Ölstand (Ölmenge)	Ölstand um etwa 5 mm erhöhen.
Hart am Anfang des Federwegs	○	○	○	○	Druckstufendämpfung	Einsteller (um etwa 2 Rasten) gegen den Uhrzeigersinn drehen, um die Dämpfungskraft zu verringern.
Front niedrig, Neigung zum Einsinken			○	○	DruckstufendämpfungZugstufendämpfungAbstimmung auf HinterradÖlstand (Ölmenge)	Einsteller (um etwa 2 Rasten) im Uhrzeigersinn drehen, um die Dämpfungskraft zu verringern.Einsteller (um etwa 2 Rasten) gegen den Uhrzeigersinn drehen, um die Dämpfungskraft zu verringern.Einbaulänge (mit aufsitzendem Fahrer, Heck eingefedert) auf 95–100 mm einstellen.Ölstand um etwa 5 mm erhöhen.
Front hoch, Neigung zum Aufbäumen			○	○	DruckstufendämpfungAbstimmung auf HinterradFederÖlstand (Ölmenge)	Einsteller (um etwa 2 Rasten) im Uhrzeigersinn drehen, um die Dämpfungskraft zu senken.Einbaulänge (mit aufsitzendem Fahrer, Heck eingefedert) auf 90–95 mm einstellen.Weichere Feder einbauen.Ölstand um etwa 5–10 mm senken.

•Federbein

HINWEIS:

- Liegen bei Normaleinstellung folgende Symptome vor, wie folgt vorgehen.

• Die Zugstufendämpfung jeweils um 2 Rasterstufen stärker oder schwächer verstellen.
• Die Tiefdruckdämpfung jeweils um 1 Rasterstufe stärker oder schwächer verstellen.
• Die Hochdruckdämpfung jeweils um eine 1/6-Drehung stärker oder schwächer verstellen.

Symptom	Strecke				Prüfen Einstellen
	Sprung	Große Bodensenke	Mittlere Bodensenke	Kleine Bodensenke
Hart, Neigung zum Einsinken			○	○	ZugstufendämpfungFedereinbaulänge	Einsteller (um etwa 2 Rasten) gegen den Uhrzeigersinn drehen, um die Dämpfungskraft zu verringern. Einbaulänge (mit aufsitzendem Fahrer) auf 90–100 mm einstellen, wenn ein Fahrer auf dem Sitz sitzt.
Schwammig und unsta-bil			○	○	ZugstufendämpfungTiefdruckdämpfungFeder	Einsteller (um etwa 2 Rasten) im Uhrzeigersinn drehen, um die Dämpfungskraft zu steigern. Den Einsteller im Uhrzeigersinn (etwa 1 Rasterstufe) drehen, um die Dämpfungskraft zu steigern. Härtere Feder einbauen.
Schwer und schlep-pend			○	○	ZugstufendämpfungFeder	Einsteller (um etwa 2 Rasten) gegen den Uhrzeigersinn drehen, um die Dämpfungskraft zu verringern. Weichere Feder einbauen.
Schlechte Fahrbahn-haftung				○	ZugstufendämpfungTiefdruckdämpfungHochdruckdämpfungFedereinbaulängeFeder	Einsteller (um etwa 2 Rasten) gegen den Uhrzeigersinn drehen, um die Dämpfungskraft zu verringern. Den Einsteller im Uhrzeigersinn (etwa 1 Rasterstufe) drehen, um die Dämpfungskraft zu steigern. Den Einsteller im Uhrzeigersinn (etwa 1/6-Drehung) drehen, um die Dämpfungskraft zu steigern. Einbaulänge (mit aufsitzendem Fahrer) auf 90–100 mm einstellen, wenn ein Fahrer auf dem Sitz sitzt. Weichere Feder einbauen.
Schlägt durch	○	○			HochdruckdämpfungFedereinbaulängeFeder	Den Einsteller im Uhrzeigersinn (etwa 1/6-Drehung) drehen, um die Dämpfungskraft zu steigern. Einbaulänge (mit aufsitzendem Fahrer) auf 90–100 mm einstellen. Härtere Feder einbauen.
Rüttelt	○	○			ZugstufendämpfungFeder	Einsteller (um etwa 2 Rasten) im Uhrzeigersinn drehen, um die Dämpfungskraft zu steigern. Weichere Feder einbauen.
Zäh	○	○			HochdruckdämpfungFedereinbaulängeFeder	Den Einsteller im Gegenuhrzeigersinn (etwa 1/6-Dre-hung) drehen, um die Dämpfungskraft zu verringern. Einbaulänge (mit aufsitzendem Fahrer) auf 90–100 mm einstellen. Weichere Feder einbauen.
