BEDIENUNGSANLEITUNG KS-F380R JVC

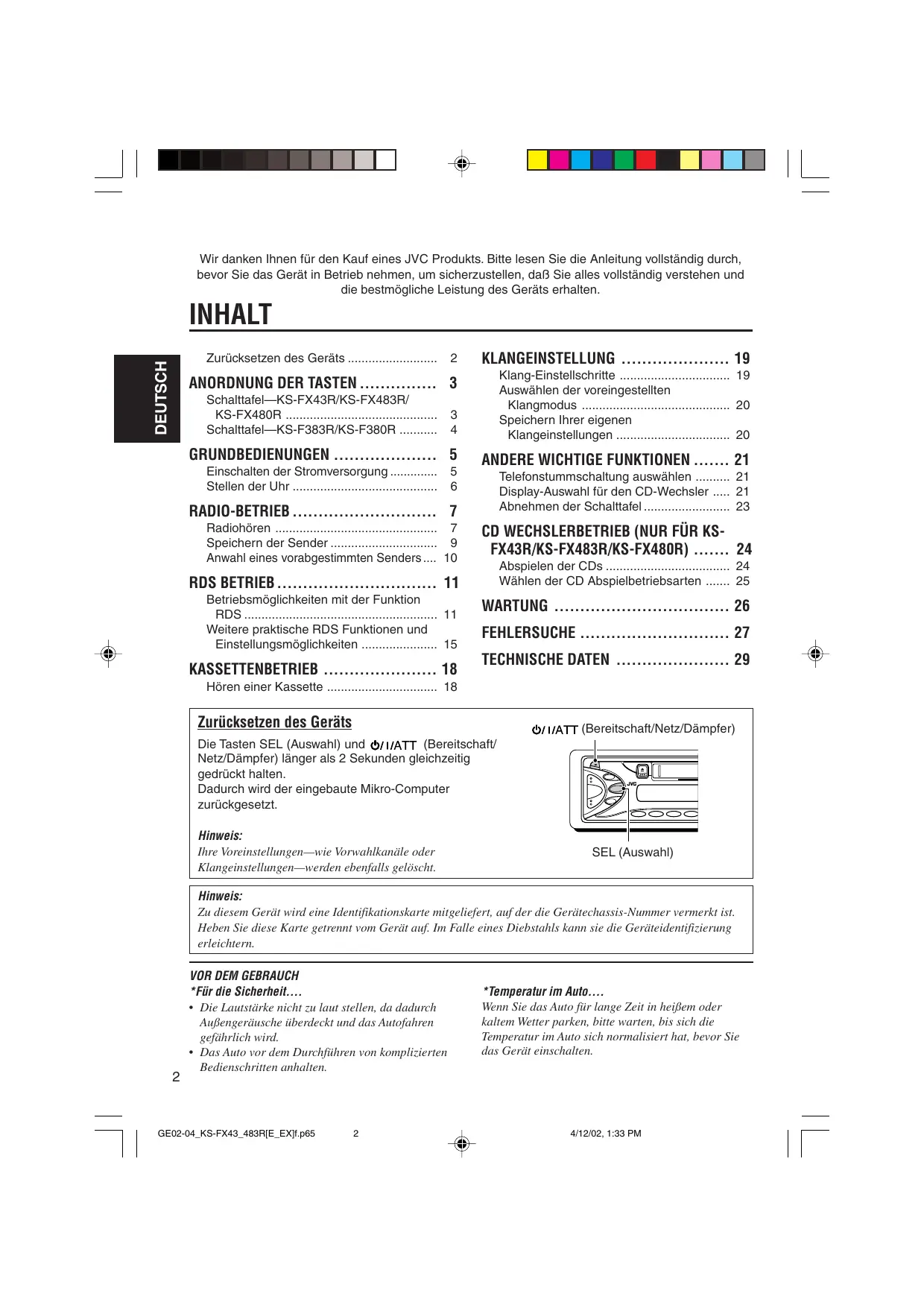

12/4/02, 11:18 AM Wir danken Ihnen für den Kauf eines JVC Produkts. Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, daß Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

KLANGEINSTELLUNG 19

ANORDNUNG DER TASTEN 3 3 4

Klang-Einstellschritte 19 Auswählen der voreingestellten Klangmodus 20 Speichern Ihrer eigenen Klangeinstellungen 20

ANDERE WICHTIGE FUNKTIONEN 21

DEUTSCH Zurücksetzen des Geräts Schalttafel—KS-FX43R/KS-FX483R/ KS-FX480R Schalttafel—KS-F383R/KS-F380R Einschalten der Stromversorgung Stellen der Uhr

Telefonstummschaltung auswählen 21 Display-Auswahl für den CD-Wechsler 21 Abnehmen der Schalttafel 23

RADIO-BETRIEB 7 Radiohören 7 Speichern der Sender 9 Anwahl eines vorabgestimmten Senders .... 10

CD WECHSLERBETRIEB (NUR FÜR KSFX43R/KS-FX483R/KS-FX480R) 24 Abspielen der CDs 24 Wählen der CD Abspielbetriebsarten 25

RDS BETRIEB 11 Betriebsmöglichkeiten mit der Funktion RDS 11 Weitere praktische RDS Funktionen und Einstellungsmöglichkeiten 15

KASSETTENBETRIEB 18

WARTUNG 26 FEHLERSUCHE 27 TECHNISCHE DATEN 29

Hören einer Kassette 18

Zurücksetzen des Geräts

(Bereitschaft/Netz/Dämpfer)

Die Tasten SEL (Auswahl) und (Bereitschaft/ Netz/Dämpfer) länger als 2 Sekunden gleichzeitig gedrückt halten. Dadurch wird der eingebaute Mikro-Computer zurückgesetzt.

Hinweis: Ihre Voreinstellungen—wie Vorwahlkanäle oder Klangeinstellungen—werden ebenfalls gelöscht.

Hinweis: Zu diesem Gerät wird eine Identifikationskarte mitgeliefert, auf der die Gerätechassis-Nummer vermerkt ist. Heben Sie diese Karte getrennt vom Gerät auf. Im Falle eines Diebstahls kann sie die Geräteidentifizierung erleichtern.

VOR DEM GEBRAUCH *Für die Sicherheit.... • Die Lautstärke nicht zu laut stellen, da dadurch Außengeräusche überdeckt und das Autofahren gefährlich wird. • Das Auto vor dem Durchführen von komplizierten Bedienschritten anhalten.

GE02-04_KS-FX43_483R[E_EX]f.p65

*Temperatur im Auto.... Wenn Sie das Auto für lange Zeit in heißem oder kaltem Wetter parken, bitte warten, bis sich die Temperatur im Auto sich normalisiert hat, bevor Sie das Gerät einschalten.

1 Taste (Bereitschaft/Netz/Dämpfer) 2 Taste TP/PTY (Verkehrsinformationen/ Sendungstypen) 3 Tasten +/– 4 Taste 0 (Auswerfen) 5 Kassettenfach 6 Tasten 1/¡ (PROG: Program) 7 Taste CD-CH (CD-Wechsler) 8 Taste AM 9 Taste FM p Taste DISP (Display) q Taste SEL (Auswahl) w Zifferntasten e Taste MO/RND (Monophon/Zufall) r Taste SCM (Sound Control Memory) t Taste (Freigabe der Bedienungsblende) y Tasten ¢/4 • Dienen auch als Tasten SSM, wenn sie zusammen gedrückt werden.

MO/RND SCM Displayfenster u Anzeigen des FM-Frequenzbands (FM1, FM2, FM3) i Anzeige des AM-Frequenzbands o Anzeige RND (Zufall) ; Anzeige CD-CH (CD-Wechsler) a Anzeige LOUD (Lautstärkekontur) s Hauptdisplay d Anzeigen des Klangmodus BEAT, SOFT, POP f Anzeigen des Tunerempfangsmodus MO (Monophon), ST (Stereo) g Anzeigen RDS TP, PTY, AF, REG

1 2 3 4 5 6 7 8 9 p q w e r t y

Taste (Bereitschaft/Netz/Dämpfer) Taste LOUD (Lautstärkekontur) Tasten +/– Taste 0 (Auswerfen) Kassettenfach Tasten 1/¡ (PROG: Program) Taste TP/PTY (Verkehrsinformationen/ Sendungstypen) Taste AM Taste FM Taste DISP (Display) Taste SEL (Auswahl) Zifferntasten Taste MO (Monophon) Taste SCM (Sound Control Memory) Taste (Freigabe der Bedienungsblende) Tasten / • Dienen auch als Tasten SSM, wenn sie zusammen gedrückt werden.

SCM Displayfenster u Anzeigen des FM-Frequenzbands (FM1, FM2, FM3) i Anzeige des AM-Frequenzbands o Anzeige LOUD (Lautstärkekontur) ; Hauptdisplay a Anzeigen des Klangmodus BEAT, SOFT, POP s Anzeigen des Tunerempfangsmodus MO (Monophon), ST (Stereo) d Anzeigen RDS TP, PTY, AF, REG

Einschalten der Stromversorgung

KS-F383R/KS-F380R Die Lautstärke einstellen. So erhöhen Sie die Lautstärke

Das Gerät einschalten.

So verringern Sie die Lautstärke

Hinweise zum Ein-Tastendruck-Betrieb: • Wenn Sie die Programmquelle abspielen in Schritt 2 unten wählen, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht die Taste zu drücken. • Ist bereits eine Kassette im Gerät eingelegt, wird automatisch die Kassettenwiedergabe ausgelöst. Es wird allerdings empfohlen, die Kassette aus dem Kassettenfach herauszunehman, wenn Sie die Stromversorgung oder die Zündung ausschalten. Anderenfalls werden möglicherweise der Tonkopf und die Kassette beschädigt.

Die Programmquelle abspielen.

FM AM FM AM CDCH KS-FX43R/KS-FX483R/

KS-FX480R KS-F383R/KS-F380R Für die Bedienung des Tuners (UKW oder MW/LW), siehe Seiten 7 – 17. Für die Bedienung des Kassettendeck siehe Seite 18. Nur für KS-FX43R/KS-FX483R/KS-FX480R: Für die Bedienung des CD-Wechsler siehe Seiten 24 – 25.

Der Lautstärkepegel wird angezeigt.

Den Klang wie gewünscht einstellen. (Siehe Seiten 19 – 20).

Für ein sofortiges Absenken der Lautstärke Kurz beim Hören einer beliebigen Programmquelle drücken. „ATT“ blinkt auf der Anzeige und die Lautstärke fällt sofort ab. Zur Wiederherstellung der vorherigen Lautstärkepegel die Taste nochmals kurz drücken.

Zum Ausschalten des Geräts drücken und länger als 1 Sekunde halten. Es erscheint „SEE YOU“ und das Gerät schaltet ab. Nur für KS-FX43R Der KS-FX43R verfügt über eine Lenkradfernbedienfunktion. Wenn Ihr Fahrzeug mit einer Lenkradferndienung ausgestattet ist, können Sie damit diesen Receiver steuern. • Siehe Installations- und Anschlußanleitung (separates Dokument) bzgl. der Aktivierung dieser Funktion.

GE05-06_KS-FX43_483R[E_EX]f.p65

4/12/02, 1:33 PM DEUTSCH Stellen der Uhr

2 Stellen Sie die Minuten ein.

Die Uhr kann entweder auf das 24- oder 12-Std.Format eingestellt werden.

Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 22).

24- bzw. 12-Std.-Format einstellen. 1 Wählen Sie „24H/12H“.

2 Wählen Sie „24H“ oder „12H“.

Stellen Sie die Stunden ein. 1 Wählen Sie „CLOCK H“ (Stunden), sofern diese Option im Display noch nicht angezeigt wird.

KS-F383R KS-F380R KS-FX43R KS-FX483R KS-FX480R

Beeden Sie die Einstellung. SEL

2 Stellen Sie die Stunden ein. So zeigen Sie die aktuelle Uhrzeit an oder ändern den Anzeigenbetriebsart DISP

Stellen Sie die Minuten ein. 1 Wählen Sie „CLOCK M“ (Minuten).

KS-FX43R KS-FX483R KS-FX480R KS-F383R KS-F380R DISP (Display) wiederholt drücken.

Jeder Druck auf diese Taste bewirkt, daß der Displaymodus und die Uhrzeit wechselweise auf dem Display angezeigt werden.

Hinweise: • Siehe Seite 16 bzgl. des Änderns der Anzeige während des RDS-Betriebs. • Während des Betriebs des CD-Wechslers (für KSFX43R/KS-FX483R/KS-FX480R), siehe Seite 24.

Radiohören Um einen Sender einzustellen, können Sie entweder den automatischen Suchlauf verwenden, oder Sie können den Sender manuell einstellen.

Hinweis: Falls eine Kassette im Kassettenfach eingelegt ist, kann nicht auf die Programmquelle Tuner umgeschaltet werden. Wenn Radioempfang gewünscht wird, darf keine Kassette eingelegt sein!

Automatisches Suchen eines Senders: Automatischer Suchlauf

Wählen Sie das Band (FM1 – 3, AM).

KS-F383R KS-F380R Beginnen Sie mit der Suche nach einem Sender. Zum Suchen von Sendern mit höherer Frequenz

KS-FX43R KS-FX483R KS-FX480R KS-F383R KS-F380R Zum Suchen von Sendern mit niedrigerer Frequenz Wenn ein Sender empfangen wird, Stoppt die Suche.

Zum Anhalten der Suche bevor ein Sender empfangen wird, die gleiche Taste, die Sie für die Suche gedrückt haben, nochmals drücken.

AM AM Das gewählte Frequenzband wird angezeigt.

Leuchtet auf, wenn eine UKWStereosendung mit ausreichender Signalstärke empfangen wird.

Hinweis: Dieser Receiver verfügt über drei UKWFrequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

GE07-10_KS-FX43_483R[E_EX]f.p65

4/12/02, 1:33 PM Manuelles Suchen eines Senders: Manueller Suchlauf

Wählen Sie das Band (FM1 – 3, AM). FM1

AM AM Schlechter Empfang einer UKW-Stereosendung: Drücken Sie die Taste MO/RND (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder MO (beim Modell KS-F383R/KS-F380R) während ein UKW-Stereosendung wiedergegeben wird. • Wenn Sie diese Taste mehrfach hintereinander drücken, wird die Anzeige MO abwechselnd ein- und ausgeschaltet.

MO/RND Hinweis: Dieser Receiver verfügt über drei UKWFrequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

Drücken Sie die Taste ¢/ (beim Modell KS-FX43R/KS4 FX483R/KS-FX480R) oder / (beim Modell KS-F383R/KS-F380R) und halten Sie sie gedrückt, bis „M“ (manuell) im Display zu blinken beginnt. KS-FX43R KS-FX483R KS-FX480R

KS-FX43R KS-FX483R KS-FX480R Wenn die Anzeige MO im Display leuchtet, erfolgt die Wiedergabe monophon. Allerdings verbessert sich dadurch der Empfang.

Stellen Sie den gewünschten Sender ein, während „M“ blinkt. So stellen Sie Sender ein, die auf höheren Frequenzen liegen

KS-F383R KS-F380R So stellen Sie Sender ein, die auf niedrigeren Frequenzen liegen

• Wenn Sie die Taste loslassen, wird der manuelle Betrieb automatisch nach 5 Sekunden deaktiviert. • Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz (in 50 kHz Intervallen bei UKW und 9 kHz Intervallen bei MW/LW), bis Sie die Taste freigeben.

GE07-10_KS-FX43_483R[E_EX]f.p65

KS-F383R KS-F380R Anzeige MO (Monophon)

KS-F383R KS-F380R KS-FX43R KS-FX483R KS-FX480R MO

12/5/02, 9:31 AM Manuelles Vorabstimmen

Sie können Rundfunksender auf zwei Arten abspeichern. • Automatisches Vorabstimmen der UKW-Sender: SSM (Strong-station Sequential Memory = Sequentialspeicher für starke Sender) • Manuelles Vorabstimmen Beim Modell UKW- und MW/LW-Sender

Sie können bis zu 6 Sender pro Empfangsbereich (FM1, FM2, FM3 und AM) von Hand vorabstimmen. Beispiel: Speichern des UKW-Senders 88,3 MHz auf der numerischen Taste 1 des FM1-Empfangsbereichs.

Automatische UKW-Vorabstimmung:

SSM Die gewünschte Empfangsbereichzahl (FM1 – 3, AM), in der Sender gespeichert werden sollen, wählen (in diesem Beispiel FM1).

Sie können 6 lokale UKW-Sender pro UKWEmpfangsbereich (FM1, FM2 und FM3) vorabstimmen.

AM Die gewünschte Empfangsbereichzahl (FM1 – 3), in der UKWSender gespeichert werden sollen, wählen. FM

DEUTSCH Speichern der Sender

Stellen Sie einen Sender ein (in diesem Beispiel wird die Frequenz 88,3 MHz verwendet). So stellen Sie Sender ein, die auf höheren Frequenzen liegen

Drücken Sie beiden Tasten, und halten Sie sie länger als 2 Sekunden gedrüct.

SSM AM KS-FX43R KS-FX483R KS-FX480R KS-F383R KS-F380R KS-F383R KS-F380R SSM So stellen Sie Sender ein, die auf niedrigeren Frequenzen liegen

„- -SSM- -“ erscheint und erlischt bei Abschluß der automatischen Vorabstimmung wieder. Die lokalen UKW-Sender mit den stärksten Signalen werden gesucht und automatisch in der Empfangsbereichszahl (FM1, FM2 oder FM3), die Sie gewählt haben, gespeichert. Diese vorabgestimmten Sender werden auf den Nummerntasten abgespeichert—Nr. 1 (niedrigste Frequenz) bis Nr. 6 (höchste Frequenz). Wenn die automatische Vorabstimmung abgeschlossen ist, wird der Sender der Taste 1 automatisch angewählt. FORTSETZUNG AUF DER NÄCHSTEN SEITE

Drücken Sie die Ziffertaste (in diesem Beispiel 1), und halten Sie sie länger als 2 Sekunden gedrückt.

Anwahl eines vorabgestimmten Senders

DEUTSCH Sie können einfach einen vorabgestimmten Sender aufrufen. Bedenken Sie, daß Sie zuerst Sender speichern müssen. Wenn Sie das noch nicht getan haben, siehe „Speichern der Sender“ auf Seiten 9 und 10. „P1“ blinkt einige Sekunden lang.

Das obige Verfahren zum Speichern der anderen Sender auf andere numerische Tasten wiederholen.

Hinweise: • Ein vorheriger vorabgestimmter Sender wird gelöscht, wenn ein neuer Sender auf der gleichen numerischen Taste abgespeichert wird. • Vorabgestimmte Sender werden gelöscht, wenn die Stromversorgung des Speicherstromkreises unterbrochen wird (beispielsweise beim Wechseln der Batterie). In diesem Fall die Sender nochmals vorabstimmen.

Wählen Sie das Band (FM1 – 3, AM).

Die gewünschte Nummer (1 – 6) für den vorabgestimmten Sender wählen.

4/12/02, 1:34 PM RDS BETRIEB Das RDS (Radiodatensystem) ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Sendernamen sowie Informationen über die aktuelle Sendung übermitteln, wie z. B. Sport oder Musik usw. Eine weitere Eigenschaft des RDS-Systems heißt „Enhanced Other Networks“. Wenn Sie die Enhanced Other Networks-Daten verwenden, die von einem Sender übertragen werden, können Sie einen anderen Sender eines anderen Netzes einstellen, der Ihr Lieblingsprogramm oder Verkehrsnachrichten überträgt, während Sie eine andere Sendung hören oder eine andere Signalquelle wiedergeben, wie beispielsweise eine Kassette. Wenn das Gerät RDS-Daten empfängt, sind folgende Funktionen möglich: • Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung) • Es kann auf Bereitschaftsempfang von Verkehrsnachrichten (TA: Verkehrsnachrichten) oder Ihrer Lieblingssendung geschaltet werden • Ein Sendungstyp (PTY: Sendungstyp) kann gesucht werden • Sendungssuchlauf • Einige weitere Funktionen sind möglich

Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung) Wenn Sie in einem Bereich fahren, in dem der UKW-Empfang schlecht ist, stellt der Tuner, der in dieses Gerät integriert ist, automatisch einen anderen RDS-Sender ein, der dieselbe Sendung mit stärkeren Signalen ausstrahlt. So können Sie dieselbe Sendung auf der gesamten Fahrtstrecke mit bestem Empfang hören. (Sehen Sie sich die Abbildung auf Seite 17). Es werden zwei Arten von RDS-Daten verwendet, damit der Empfang mit Sendernetzerfassung richtig funktioniert—PI (Sendungskenndaten) und AF (Alternativfrequenzdaten). Wenn diese Daten vom eingestellten RDSSender nicht richtig empfangen werden, ist ein Empfang mit Sendernetzerfassung nicht möglich.

Wenn Sie den Empfang mit Sendernetzerfassung verwenden wollen Sie können die verschiedenen Modi des Alternativfrequenzempfangs auswählen, um weiterhin dasselbe Programm unter besten. Empfangsbedingungen zu hören. Werkseitig ist die Einstellung „AF“ aktiviert. • AF:

Die Sendernetzerfassung ist bei aktivierter Regionalisierung „ausgeschaltet“. Wenn die Eingangssignale des zurzeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen. (In dieser Betriebsart kann die Sendung von der aktuell empfangenen Sendung abweichen). Die Anzeige AF schaltet sich ein, nicht jedoch die Anzeige REG.

DEUTSCH Betriebsmöglichkeiten mit der Funktion RDS

• AF REG: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „eingeschaltet“. Wenn die Eingangssignale des zurzeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen, der dasselbe Programm ausstrahlt. Sowohl die Anzeige AF als auch die Anzeige REG schalten sich ein. • OFF:

Die Sendernetzerfassung ist deaktiviert. Weder die Anzeige AF noch die Anzeige REG schaltet sich ein.

Anzeige REG Anzeige AF FORTSETZUNG AUF DER NÄCHSTEN SEITE

Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 22.)

Wählen Sie „AF-REG“ (Alternativfrequenz-/Regionalempfang) sofern nicht bereits im Display angezeigt wird. KS-FX43R KS-FX483R KS-FX480R

Mit Hilfe des TA-Bereitschaftsempfang können Sie das Gerät vorübergehend von der aktuellen Signalquelle—anderer UKW-Sender, Kassette oder sonstige angeschlossene Komponente Verkehrsnachrichten (TA) umschalten (beim Modell KS-FX43R/KS-FX483R/KS-FX480R). • Der TA-Bereitschaftsempfang funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Verwenden des TA-Bereitschaftsempfang

KS-F383R KS-F380R Wählen Sie den gewünschten Modus—„AF“, „AF REG“ oder „OFF“.

Beenden Sie die Einstellung.

SEL TP/PTY KS-FX43R KS-FX483R KS-FX480R TP PTY KS-F383R KS-F380R

7 Wenn FM als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige TP entweder kontinuierlich oder blinkt. • Wenn die Anzeige TP leuchtet, ist der TABereitschaftsempfang aktiviert. Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „TRAFFIC“ im Display angezeigt, und das Gerät stellt den Sender automatisch ein. Die Lautstärke wird auf den voreingestellten TA-Lautstärkepegel eingestellt (siehe Seite 16), und die Verkehrsdurchsage wird wiedergegeben. • Wenn die Anzeige TP blinkt, ist der TABereitschaftsempfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den TABereitschaftsempfang verwendet werden. Um den TA-Bereitschaftsempfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt. Drücken Sie ¢/4 (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder / (beim Modell KS-F383R/KS-F380R) um einen solchen Sender zu suchen. Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige TP nicht mehr, sondern leuchtet kontinuierlich. Jetzt ist der TA-Bereitschaftsempfang aktiviert. 7 Wenn zurzeit eine andere Signalquelle als FM ausgewählt ist, leuchtet die Anzeige TP. Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „TRAFFIC“ im Display angezeigt, und das Gerät wechselt automatisch die Signalquelle und stellt den Sender ein. Wenn Sie den TA-Bereitschaftsempfang deaktivieren möchten, drücken Sie die Taste TP/PTY erneut.

GE11-17_KS-FX43_483R[E_EX]f.p65

Drücken Sie die Taste TP/PTY, um den TABereitschaftsempfang zu aktivieren.

4/12/02, 1:34 PM Mit Hilfe des PTY-Bereitschaftsempfang können Sie das Gerät vorübergehend von der aktuellen Signalquelle—anderer UKW-Sender, Kassette oder sonstige angeschlossene Komponente auf Lieblingssendung (PTY: Sendungstyp) umschalten (beim Modell KS-FX43R/KSFX483R/KS-FX480R). • Der PTY-Bereitschaftsempfang funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen. Sie können Ihr Lieblingsprogramm für den PTYBereitschaftsempfang auswählen. Werksseitig ist der PTY-Bereitschaftsempfang deaktiviert. („OFF“ ist für den PTYBereitschaftsempfang ausgewählt).

Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Informationen über PSM siehe Seite 22).

7 Wenn FM als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige PTY entweder kontinuierlich oder blinkt. • Wenn die Anzeige PTY leuchtet, ist der PTYBereitschaftsempfang aktiviert. Wenn ein Sender das ausgewählte PTYProgramm überträgt, stellt das Gerät den Sender automatisch ein. • Wenn die Anzeige PTY blinkt, ist der PTYBereitschaftsempfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den PTYBereitschaftsempfang verwendet werden. Um den PTY-Bereitschaftsempfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt. ¢/4 (beim Modell Drücken Sie KS-FX43R/KS-FX483R/KS-FX480R) oder / (beim Modell KS-F383R/KS-F380R) um einen solchen Sender zu suchen. Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige PTY nicht mehr, sondern leuchtet kontinuierlich. Jetzt ist der PTY-Bereitschaftsempfang aktiviert.

DEUTSCH Verwenden des PTY-Bereitschaftsempfang

Wählen Sie „PTY STBY“ (PTY-Bereitschaftsbetrieb), sofern nicht bereits im Display angezeigt wird. KS-FX43R KS-FX483R KS-FX480R

7 Wenn zurzeit eine andere Signalquelle als FM ausgewählt ist, leuchtet die Anzeige PTY. Wenn ein Sender das ausgewählte PTYProgramm überträgt, wechselt das Gerät automatisch die Signalquelle und stellt den Sender ein. Wenn Sie den PTY-Bereitschaftsmodus deaktivieren möchten, wählen Sie in der linken Spalte in Schritt 3 die Einstellung „OFF“ aus. Die Anzeige PTY erlischt.

Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 17). Der gewählte Codename wird im Display angezeigt und im Speicher gesichert.

Beenden Sie die Einstellung. SEL

DEUTSCH Suchen Ihrer Lieblingssendung Sie können einen beliebigen PTY-Code suchen. Darüber hinaus können Sie unter den Zifferntasten 6 Lieblingsprogrammtypen speichern. Bei Auslieferung ab Werk sind die folgenden 6 Sendungstypen unter den Ziffertasten (1 bis 6) gespeichert. Wie Sie Ihre Lieblingssendungstypen speichern können, Weiter unten finden Sie Informationen. Hinweise zu Suche Ihres Lieblingssendung, finden Sie siehe Seite 15. 1 POP M

VARIED So speichern Sie Ihre Lieblingssendungstypen

Drücken Sie die Ziffertaste und halten länger als 2 Sekunden gedrückt, um den gewählten PTY-Code unter der gewünschten Speichertaste zu speichern.

„MEMORY“ und der ausgewählte Code werden abwechselnd im Display angezeigt.

Drücken Sie die Taste TP/PTY, und halten Sie sie länger als 2 Sekunden gedrückt, um diese Modus zu verlassen.

TP/PTY KS-FX43R KS-FX483R KS-FX480R Drücken Sie die Taste TP/PTY, und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKWSender hören.

TP/PTY KS-FX43R KS-FX483R KS-FX480R TP PTY KS-F383R KS-F380R Der zuletzt gewählte PTY-Code wird angezeigt.

Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 17.) Der gewählte Codename wird im Display angezeigt.

Drücken Sie die Taste TP/PTY, und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKWSender hören.

TP/PTY KS-FX43R KS-FX483R KS-FX480R KS-F383R KS-F380R TP PTY Der zuletzt gewählte PTY-Code wird angezeigt.

Auswählen eines Ihrer Lieblingsprogrammtypen

Auswählen eines der neunundzwanzig PTY-Codes

Beispiel: Wenn Sie „ROCK M“ auswählen

Drücken Sie die Taste ¢/4 (beim Modell KS-FX43R/KS-FX483R/ KS-FX480R) oder / (beim Modell KS-F383R/KS-F380R) um die PTYSuche nach Ihrem Lieblingsprogramm zu starten.

KS-FX43R KS-FX483R KS-FX480R Hinweis: In einigen Gebieten funktioniert die PTY-Suche möglicherweise nicht richtig.

Weitere praktische RDS Funktionen und Einstellungsmöglichkeiten Automatische Auswahl des Senders bei Verwenden der Ziffertasten

• Wenn ein Sender eine Sendung mit dem PTYCode ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt. • Wenn kein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird der aktuell eingestellte Sender weiterhin wiedergegeben.

DEUTSCH So suchen Sie Ihren Lieblingssendungstyp

KS-F383R KS-F380R Wenn Sie die Ziffertaste drücken, wird im allgemeinen der unter dieser Taste gespeicherte Sender eingestellt. Wenn es sich bei diesem gespeicherten Sender um einen RDS-Sender handelt, geschieht jedoch etwas anderes. Sollten die Signale des gespeicherten Senders für einen guten Empfang nicht ausreichen, sucht das Gerät mit Hilfe der AF-Daten einen anderen Sender, der dieselbe Sendung wie der ursprünglich ausgewählte Sender ausstrahlt. (Sendungssuchlauf) • Es dauert eine gewisse Zeit, bis das Gerät einen anderen Sender mit Hilfe des Sendersuchlaufs eingestellt hat. Führen Sie das nachstehend beschriebene Verfahren durch, um den Sendungssuchlauf zu aktivieren.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22.) 2 Drücken Sie die Taste ¢/4 (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder / (beim Modell KS-F383R/KSF380R) um die Funktion „P(Sendung)SEARCH“ auszuwählen. 3 Drücken Sie die Taste +, um „ON“ auszuwählen. Der Sendungssuchlauf ist jetzt aktiviert. 4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen. Um den Sendungssuchlauf zu deaktivieren, wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 3 die Einstellung „OFF“ aus, indem Sie die Taste – drücken. 15

GE11-17_KS-FX43_483R[E_EX]f.p65

4/12/02, 1:34 PM DEUTSCH

Ändern der Anzeige bei der Wiedergabe eines UKW-Senders

Einstellen des Lautstärkepegels für Verkehrsnachrichten

Während Sie einen UKW-RDS-Sender hören, können Sie die Erstanzeige im Display so ändern, daß der Sendername (PS NAME), die Sendefrequenz (FREQ) oder Uhrzeit (CLOCK) anzeigt wird.

Sie können den Lautstärkepegel für den Bereitschaftsempfang von Verkehrsnachrichten speichern. Wenn Verkehrsnachrichten gesendet werden, werden sie automatisch in der gespeicherten Lautstärke wiedergegeben.

1 Drücken Sie die Taste SEL (Auswahl), und

halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22). 2 Drücken Sie die Taste ¢/4 (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder / (beim Modell KS-F383R/ KS-F380R) um die Funktion „TA VOL“ (Lautstärke) auszuwählen. 3 Drücken Sie die Taste + oder –, um die gewünschte Lautstärke einzustellen. Sie können die Lautstärke zwischen „VOL 00“ bis „VOL 50“ einstellen. 4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22). 2 Drücken Sie die Taste ¢/4 (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder / (beim Modell KS-F383R/ KS-F380R) um die Funktion „DISPMODE“ (anzeigemodus) auszuwählen. 3 Drücken Sie die Taste + oder –, um die gewünschte Anzeige („PS NAME“, „FREQ“ oder „CLOCK“) einzustellen. 4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Hinweis: Wenn Sie die Taste DISP (Display) drücken, können Sie das Display auch ändern, während Sie einen UKW-RDS-Sender hören. Wenn Sie diese Taste mehrfach hintereinander drücken, werden folgende Informationen im Display angezeigt:

Sendername (PS NAME) Sendungstyp (PTY) Sendefrequenz (FREQ) Uhrzeit (CLOCK) • Nach ein paar Sekunden schaltet das Display auf die vorherige Anzeige zurück.

GE11-17_KS-FX43_483R[E_EX]f.p65

1 Drücken Sie die Taste SEL (Auswahl), und

Automatische Uhreinstellung Bei Auslieferung ab Werk ist die Uhr, die in dieses Gerät integriert ist, so eingestellt, daß sie die Uhrzeit automatisch unter Verwendung der im RDS-Signal enthaltenen Uhrzeitdaten korrigiert. Wenn Sie die automatische Uhreinstellung nicht wünschen, befolgen Sie das nachstehende Verfahren.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22). 2 Drücken Sie die Taste ¢/4 (beim Modell KS-FX43R/KS-FX483R/KS-FX480R) oder / (beim Modell KS-F383R/KSF380R) um die Funktion „AUTO ADJ“ (einstellung) auszuwählen. 3 Drücken Sie die Taste –, um „OFF“ auszuwählen. Die automatische Uhreinstellung ist jetzt deaktiviert. 4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen. Wenn Sie die Uhreinstellung erneut aktivieren möchten, wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt 3 „ON“, indem Sie die Taste + drücken.

Hinweis: Derselbe Sender muß mindestens 2 Minuten lang eingestellt bleiben, nachdem „AUTO ADJ“ auf „ON“ gesetzt wurde. Anderenfalls kann die Uhrzeit nicht eingestellt werden. (Das Gerät benötigt etwa 2 Minuten, um die CT-Daten im RDS-Signal zu erfassen).

4/12/02, 1:34 PM PTY-Codes Nachrichten Nachrichtenmagazin/Aktuelle Themen INFO: Ratgeber aller Art SPORT: Sport EDUCATE: Bildungsprogramme DRAMA: Hörspiel CULTURE: Kulturereignisse (regional/ überregional) SCIENCE: Wissenschaft und Technik VARIED: Gemischte Programme (Komödien, Feiern usw.) POP M: Popmusik ROCK M: Rockmusik EASY M: Leichte Unterhaltungsmusik LIGHT M: Leichte Musik CLASSICS: Klassische Musik OTHER M: Sonstige Musik WEATHER: Wettermeldungen FINANCE: Finanz-Themen, Wirtschaftsmeldungen usw.

CHILDREN: SOCIAL: RELIGION:

Kindersendungen Soziale Themen Sendungen mit religiösen, philosophischen Themen, Gottesdienste usw. PHONE IN: Hörermeinungen (Telefonumfragen, Befragungen usw.) TRAVEL: Reiseimagazine, Reiseberichte, Reiseangebote usw. LEISURE: Sendungen für Freizeitgestaltung und Hobbies (Garten, Kochen, Angeln usw.) JAZZ: Jazzmusik COUNTRY: Countrymusik NATION M: Unterhaltungsprogramme in einer Fremdsprache OLDIES: Schlageroldies FOLK M: Volksmusik DOCUMENT: Dokumentationen und Themenmagazine

DEUTSCH NEWS: AFFAIRS:

Dieselbe Sendung kann auf verschiedenen Frequenzen empfangen werden.

Sendung 1 wird auf Frequenz A ausgestrahlt

Sendung 1 wird auf Frequenz E ausgestrahlt

Sendung 1 wird auf Frequenz B ausgestrahlt Sendung 1 wird auf Frequenz C ausgestrahlt

Sendung 1 wird auf Frequenz D ausgestrahlt

4/12/02, 1:34 PM DEUTSCH KASSETTENBETRIEB Hören einer Kassette

Zum Beenden des Abspielens und Auswerfen der Kassette

Sie können Kassetten des Typs I (normal) wiedergeben.

Sie die Taste 0 drücken. Die Wiedergabe der Kassette wird gestoppt, und die Kassette wird automatisch aus dem Kassettenfach ausgeworfen. Als Signalquelle wird die zuvor eingestellte Signalquelle ausgewählt. • Sie können die Signalquelle nicht ändern, solange sich die Kassette im Kassettenfach befindet. Zum Ändern der Signalquelle muss zuvor die Kassette ausgeworfen werden. • Sie können die Kassette auch bei ausgeschaltetem Gerät auswerfen, indem Sie die Taste 0 drücken.

Das Gerät einschalten.

Hinweis zum Ein-Tastendruck-Betrieb: Sollte sich eine Kassette im Kassettenfach befinden, wird die Wiedergabe automatisch gestartet. Es wird allerdings empfohlen, die Kassette aus dem Kassettenfach herauszunehmen, wenn Sie die Stromversorgung oder die Zündung ausschalten. Anderenfalls werden möglicherweise der Tonkopf und die Kassette beschädigt.

Legen Sie eine Kassette in das Kassettenfach ein. Wird das Ende einer Kassettenseite während des Abspielens erreicht, beginnt automatisch das Abspielen der anderen Kassettenseite (Autoreverse).

So spulen Sie eine Kassette schnell vor oder zurück

Drücken Sie die Taste ¡ oder 1. Die Kassette wird in der jeweiligen Pfeilrichtung (¡ oder 1).

Die Kassettenabspielrichtung wählen. Beide Tasten gleichzeitig drücken. Hierbei wird jeweils auf die entgegengesetzte Abspielrichtung gewechselt —vorwärts ( ) oder rückwärts ( ).

Kassettenabspielfrichtung

Wenn Sie die Wiedergabe fortsetzen möchten, drücken Sie leicht auf die andere Taste, die nicht gedrückt ist (1 oder ¡).

GE18-18_KS-FX43_483R[E_EX]f.p65

4/12/02, 1:34 PM KLANGEINSTELLUNG Sie können das Klangbild wie gewünscht einstellen.

Die einzustellende Position wählen. Wenn Sie diese Taste mehrfach hintereinander drücken, ändern sich die einstellbaren Funktionen wie folgt:

* Wenn Sie eine Anlage mit zwei Lautsprechern verwenden, setzen Sie den Ausblender auf „00“. ** Für KS-FX43R/KS-FX483R/KS-FX480R. Für den KS-F383R/KS-F380R, drücken Sie die Taste LOUD, um die Lautstärkekontur ein- oder auszuschalten.

Lautstärkekontur einstellen. Lautstärke erhöhen oder Lautstärkekontur einschalten Lautstärke reduzieren oder Lautstärkekontur ausschalten

Beispiel: „TRE“ (Höhen) wird eingestellt

FAD So schalten Sie die Lautstärkekontur ein oder aus

(Für KS-F383R/KS-F380R)

BAS Einstellen der Tiefen.

–06 (min.) | +06 (max.)

TRE Einstellen der Höhen.

–06 (min.) | +06 (max.)

Einstellen des vorderen und hinteren Lautsprecherausgleichs.

R06 (Nur hinten) | F06 (Nur vorne)

BAL Einstellen des linken und rechten Lautsprecherausgleichs.

L06 (Nur links) | R06 (Nur rechts)

Tiefe und hohe Frequenzen werden betont, um bei niedriger Laustärkepegels ein ausgeglicheneres Klangbild zu erzielen.

VOL Einstellen der Lautstärke.

Jeder Druck auf die Taste LOUD schaltet die Lautstärkekontur wechselweise ein und aus.

Wiederholen Sie Schritt 1 und 2, um weitere Optionen zu ändern.

Hinweis: Normalerweise dient der Tasten +/– zur Lautstärleregelung. Sie müssen daher nicht „VOL“ wählen, um die Lautstärke einzustellen.

4/12/02, 1:35 PM DEUTSCH Auswählen der voreingestellten Klangmodus

Speichern Ihrer eigenen Klangeinstellungen

Sie können eine voreingestellte Klangeinstellung, die zum jeweiligen Musikgenre paßt, wählen.

Sie können die Klangbetriebsarten (BEAT, SOFT, POP) nach eigenem Geschmack anpassen und diese Einstellungen im Speicher sichern.

Wählen Sie den gewünschen Klangmodus.

SCM Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Klangmodus wie folgt:

• Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn die Einstellung abgebrochen wird, bevor Sie sie fertiggestellt haben, beginnen Sie erneut mit Schritt 1.

SCM Voreingestellte Werte

OFF BEAT Rock- oder Disko-Musik

ON SOFT Ruhige Hintergrundsmusik

Hinweise: • Sie können die vorgegebenen Klangbetriebsarten nach Ihren Wünschen ändern und im Speicher sichern. Siehe „Speichern Ihrer eigenen Klangeinstellungen“ weiter unten bzgl. weiterer Informationen. • Siehe Seite 19 wird beschrieben, wie Sie die Baß- und Höhenverstärkung anpassen oder die Lautstärkekontur-Funktion ein- oder ausschalten können.

Rufen Sie die Klangbetriebsart, die Sie einstellen möchten, auf.

• Weitere Einzelheiten finden Sie in der linken Spalte.

Nehmen Sie die Einstellungen vor. • Siehe Seite 19, „Klang-Einstellschritte“.

Wiederholen Sie Schritt 2, um weitere Optionen zu ändern Die Taste SCM drücken und gedrückt halten, bis die Klangbetriebsart, die Sie in Schritt 1 ausgewählt haben, im Display blinkt. SCM

Die Anpassungen, die Sie für die gewählte Klangbetriebsart vorgenommen haben, werden im Speicher gesichert.

Wiederholen Sie dasselbe Verfahren, um andere Klangmodi zu speichern.

Sollen die Klangbetriebsarten auf die Werkseinstellungen zurückgesetzt werden, das gleiche Verfahren wiederholen und die voreingestellten Werte aus der Tabelle auf der linken Seiten erneut zuweisen.

GE19-20_KS-FX43_483R[E_EX]f.p65

4/12/02, 1:35 PM Telefonstummschaltung auswählen

Display-Auswahl für den CDWechsler

Dieser Modus wird verwendet, wenn ein Funktelefon angeschlossen ist. Wählen Sie in Abhängigkeit vom verwendeten Telefonsystem entweder die Einstellung „MUTING 1“ oder „MUTING 2“. Werkseitig wurde dieser Modus deaktiviert.

Nur für KS-FX43R/KS-FX483R/KS-FX480R.

Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22).

Sie können die Erstanzeige im Display entweder in CD-Nummer oder verstrichene Spielzeit ändern, während eine CD vom CD-Wechsler wiedergegeben wird. Werkseitig wird die Einstellung „DISC“ ausgewählt.

DEUTSCH ANDERE WICHTIGE FUNKTIONEN Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eine der PSM-Elemente im Display angezeigt wird. (Siehe Seite 22).

Valitse „TEL“ (Telefonstummschaltung).

Wählen Sie den gewünschten Betriebsart—„MUTING 1“, „MUTING 2“ oder „OFF“.

• MUTING 1: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann. • MUTING 2: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann. • OFF: Die Telefonstummschaltung wird deaktiviert.

Wählen Sie „CH DISP“ (WechslerDisplay).

Wählen Sie den gewünschten Betriebsart—„DISC“ oder „TIME“.

Zeigt die Disc- und Titelnummer an. Zeigt die verstrichene Spielzeit und die Titelnummer an.

Beenden Sie die Einstellung.

SEL Beenden Sie die Einstellung. SEL

GE21-23_KS-FX43_483R[E_EX]f.p65

4/12/02, 1:35 PM Präferenzeinstellungsmodus (PSM) punkt • Schauen Sie auf den entsprechenden Seiten, die in der Tabelle angegeben sind, bzgl. näherer Informationen über den Betrieb aller PSM-Punkte nach.

DEUTSCH SEL Einstellung Siehe ab Werk Seite Halten...

CLOCK H Stundeneinstellung

24/12-Std. Einstellung

12H AUTO ADJ Automatische Uhrzeiteinstellung

DISPMODE Anzeigemodus

AF-REG Alternativfrequenz-/ Regionalempfang

PTY STBY PTY-Bereitschaftsbetrieb

TA VOL Verkehrsfunkmeldungs- Lautstärke

P-SEARCH Sendungssuchlauf

TEL Telefonstummschaltung

TIME DISC AF AF REG OFF OFF

29 programmsparten (siehe seite 17)

• Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen. * Nur für KS-FX43R/KS-FX483R/KS-FX480R.

GE21-23_KS-FX43_483R[E_EX]f.p65

4/12/02, 1:35 PM Sie können die Schalttafel abnehmen, wenn Sie das Fahrzeug verlassen. Wenn Sie die Schalttafel abnehmen oder wieder einsetzen, achten Sie darauf, daß Sie die Anschlüsse auf der Rückseite der Schalttafel und am Schalttafelhalter nicht beschädigen.

Anbringen der Schalttafel

Führen Sie die linke Seite der Schalttafel in die Nut des Schalttafelhalters ein.

DEUTSCH Abnehmen der Schalttafel

Abnehmen der Schalttafel Bevor Sie die Schalttafel abnehmen, schalten Sie unbedingt die Stromversorgung aus.

Entriegeln Sie die Schalttafel.

Drücken Sie auf die rechte Seite der Schalttafel, damit sie im Schalttafelhalter einrastet.

Das Schalttafel anheben und abnehmen. Hinweis zum Reinigen der Anschlüsse: Wenn Sie die Schalttafel häufig abnehmen, kann sich der Zustand der Anschlüsse verschlechtern. Um diese Möglichkeit zu minimieren, wischen Sie die Anschlüsse in regelmäßigen Abständen mit einem Wattestäbchen oder einem Tuch ab, die zuvor mit Alkohol angefeuchtet wurden. Achten Sie darauf, daß Sie die Anschlüsse nicht beschädigen.

Legen Sie die abgenommene Schalttafel in das mitgelieferte Etui.

4/12/02, 1:35 PM DEUTSCH CD WECHSLERBETRIEB Dieses Kapitel betrifft ausschliesslich Modell KS-FX43R/KS-FX483R/KS-FX480R. Wir empfehlen Ihnen, einen CD-Wechsler der Serie CH-X zusammen mit diesem Gerät zu verwenden (außer MP3-kompatiblen CDWechsler von JVC). Wenn Sie einen anderen automatischen CD-Wechsler besitzen, fragen Sie JVC-Fachhändler für Autostereoanlagen, wie die Anschlüsse durchgeführt werden müssen. • Handelt es sich bei Ihrem CD-Wechsler um einen CD-Wechsler der Modellreihe KD-MK, benötigen Sie ein Kabel (KS-U15K) zum Anschließen an dieses Gerät. Vor dem Betreiben Ihres CD-Wechsler: • Siehe auch die Anleitung, die Ihrem CD-Wechsler beiliegt. • Sind keine CDs im Magazin des CD-Wechsler oder sind die CDs mit der Oberseite nach unten eingelegt, erscheint „NO CD“ wird im Display angezeigt. In diesem Fall das Magazin herausnehmen und die CDs richtig einlegen. • Wenn kein Magazin in den CD-Wechsler eingelegt ist, wird „NO MAG“ im Display angezeigt. Sollte diese Meldung erscheinen, legen Sie das Magazin in den CD-Wechsler ein. • Erscheint „RESET 1“ – „RESET 8“ (zurücksetzen 1 – 8) wird im Display angezeigt, stimmt etwas nicht mit der Verbindung zwischen dem Gerät und dem CD-Wechsler. In diesem Fall die Verbindung überprüfen und das (die) Kabel ggf. fest anschließen. Dann die Rücksetztaste des CD-Wechsler drücken.

Abspielen der CDs Den CD-Wechsler wählen (CD-CH).

CDCH Die Wiedergabe beginnt mit dem ersten Titel der ersten CD. Sämtliche Titel aller CDs werden wiedergegeben. CD-Nummer

Hinweis zum Ein-Tastendruck-Betrieb: Wenn Sie CD-CH drücken, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht zu drücken.

So zeigen Sie die verstrichene Wiedergabezeit an

DISP DISP (Display) wiederholt drücken. Wenn Sie diese Taste merhrfach hintereinander drücken, andert sich die Anzeigenbetriebsart wie folgt:

Verstrichene Spielzeit

12/8/02, 11:33 AM Drücken Sie die Taste ¢, für einen schnellen Vorlauf des Titels und halten, während eine CD abgespielt wird. Drücken Sie die Taste 4 , für einen Rücklauf des Titels und halten, während eine CD abgespielt wird.

So springen Sie zu den nächsten oder vorherigen Titels

Zum direkten Anwählen einer bestimmten CD Die Ziffertaste der jeweiligen CD-Nummer drücken, um diese abzuspielen (während der CD-Wechsler-Wiedergabe). 7

• Zum Wählen einer CD-Nummer von 1 – 6: Drücken Sie kurz 1 (7) – 6 (12). • Zum Wählen einer CD-Nummer von 7 – 12: Drücken Sie 1 (7) – 6 (12), und halten Sie sie länger als 1 Sekunde gedrückt.

Drücken Sie kurz ¢ während eine CD wiedergegeben wird, um an den Anfang des nächsten Titels zu springen. Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Anfang des jeweils nächsten Titels gesucht und wiedergegeben. Drücken Sie kurz 4 während eine CD wiedergegeben wird, um an den Anfang des aktuellen Titels zu springen. Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Anfang des jeweils vorherigen Titels gesucht und wiedergegeben.

DEUTSCH Zum schnellen Vor- oder Rücklauf des Titels

Titelnummer Beispiel: Wird die CD-Nummer 3 gewählt.

Wählen der CD Abspielbetriebsarten So geben Sie Titel in zufälliger Reihenfolge wieder (Wiedergabe in zufälliger Reihenfolge)

MO/RND Wenn Sie diese Taste mehrfach hintereinander drücken, ändern sich die Funktionen für die Wiedergabe in zufälliger Reihenfolge wie folgt:

RND2 RND1 Ausgeschaltet Modus

Alle Titels der aktuellen CD, dann die Titel der nächsten CD usw.

Alle Titels aller CDs im Magazin.

GE24-25_KS-FX43_483R[E_EX]f.p65

4/12/02, 1:36 PM WARTUNG Dieses Gerät erfordert nur wenig Wartung und Pflege. Sie können jedoch die Lebensdauer des Geräts verlängern, wenn Sie die nachfolgenden Anweisungen befolgen.

Zum Sauberhalten der Kassetten

DEUTSCH Zum Reinigen der Tonkopfe

• Die Kassetten immer in ihren Hüllen aufbewahren. • Die Kassetten nicht an folgenden Orten aufbewahren: – Im direkten Sonnenlicht – Bei hoher Luftfeuchtigkeit – Bei extrem hohen Temperaturen • Die Tonkopfe alle 10 Betriebsstunden mit einer Tonkopf-Reinigungskassette (im Fachhandel erhältlich) reinigen. Wenn die Tonkopfe verschmutzen, merken Sie das an folgenden Symptomen: – Dumpfer Klang. – Tonpegel sinkt. – Tonaussetzer. • Keine schmutzigen oder verstaubten Kassetten abspielen. • Die hochpolierten Tonkopfe nicht mit metallischen oder magnetischen Werkzeugen berühren.

VORSICHT: • Kassetten mit abblätternden Etiketten nicht abspielen, da sie das Gerät beschädigen können. • Das Kassettenband straffen, um Durchhang zu entfernen, da sich loses Band im Mechanismus verheddern kann. • Kassetten nicht nach dem Gebrauch im Kassettenfach lassen, da andernfalls die Bandstraffung nachläßt.

GE26-29_KS-FX43_483R[E_EX]f.p65

4/12/02, 1:36 PM FEHLERSUCHE Was wie ein Problem aussieht, muß nicht immer eines sein. Die folgenden Punkte vor einem Anruf bei einer Kundendienststelle überprüfen.

Allgemeines FM/AM Bandwiedergabe

• Die Tonwiedergabe ist manchmal unterbrochen.

Anschlüsse sind falsch.

Die Kabel und Anschlüsse überprüfen.

• Die Lautsprecher geben keinen Ton wieder.

Die Lautstärke ist auf den kleinsten Pegel eingestellt.

Auf optimales Niveau einstellen.

Anschlüsse sind falsch.

Die Kabel und Anschlüsse überprüfen.

• Dieses Gerät arbeitet überhaupt nicht.

Der eingebaute Mikro-Computer funktioniert aufgrund von Lärm usw. nicht richtig.

Die Tasten SEL (Auswahl) und (Bereitschaft/Netz/ Dämpfer) länger als 2 Sekunden gleichzeitig gedrückt halten, um das Gerät zurückzusetzen. (Die Einstellung der Uhr und die gespeicherten Sender werden gelöscht). (Siehe Seite 2).

• Automatisches Zurückstellen des SSM (Sequentialspeicher für starke Sender) funktioniert nicht.

Signale sind zu schwach.

Die Sender von Hand speichern.

• Störgeräusche beim Radiohören.

Die Antenne ist nicht fest angeschlossen.

Die Antenne fest anschließen.

• Kassette kann nicht eingelegt werden.

Sie haben die Kassette falsch herum eingelegt.

Die Kassette mit dem freiliegenden Tonband nach rechts einlegen.

• Kassetten werden heiß.

Das ist keine Fehlfunktion.

• Die Tonwiedergabe der Kassette ist sehr niedrig und die Tonqualität hat sich verschlechtert.

Der Tonkopf ist verschmutzt.

Das Gerät mit einer TonkopfReinigungskassette reinigen.

• „NO CD“ wird im Display angezeigt.

Es ist keine CD im Magazine.

CDs ins Magazine legen.

CDs sind falsch eingelegt.

Sie richtig herum einlegen.

• „NO MAG“ wird im Display angezeigt.

Es befindet sich kein Magazin im CD-Wechsler.

Setzen Sie das Magazin ein.

• „RESET 8“ (zurücksetzen 8) wird im Display angezeigt.

Das Gerät ist nicht richtig am CD-Wechsler angeschlossen.

Sie richtig herum einlegen. Das Gerät und den CD-Wechsler richtig miteinander verbinden und die Rücksetztaste des CD-Wechsler drücken.

• „RESET 1“ – „RESET 7“ (zurückstellen 1 – 7) wird im Display angezeigt. • Der CD-Wechsler arbeitet überhaupt nicht.

Die Rücksetztaste des CD-Wechsler drücken.

Der eingebaute Mikro-Computer funktioniert aufgrund von Lärm usw. nicht richtig.

Die Tasten SEL (Auswahl) und (Bereitschaft/Netz/ Dämpfer) länger als 2 Sekunden gleichzeitig gedrückt halten, um das Gerät zurückzusetzen. (Die Einstellung der Uhr und die gespeicherten Sender werden gelöscht). (Siehe Seite 2).

GE26-29_KS-FX43_483R[E_EX]f.p65

4/12/02, 1:36 PM AUDIO-VERSTÄRKERTEIL KASSETTENDECKTEIL Max. Leistungsabgabe: Vorne: 45 W pro Kanal Hinten: 45 W pro Kanal Kontinuierliche Leistungsabgabe (RMS): Vorne: 17 W pro Kanal an 4 Ω, 40 Hz bis 20 000 Hz bei nicht mehr als 0,8% Gesamtklirrfaktor. Hinten: 17 W pro Kanal an 4 Ω, 40 Hz bis 20 000 Hz bei nicht mehr als 0,8% Gesamtklirrfaktor. Last-Impedanz: 4 Ω (4 Ω bis 8 Ω zulässig) Tonregelbereich: Tiefen: ±10 dB bei 100 Hz Höhen: ±10 dB bei 10 kHz Frequenzgang: 40 Hz bis 20 000 Hz Signal/Störabstand: 70 dB Line-Ausgangspegel/Impedanz: KS-FX43R/KS-FX483R/KS-FX480R: 2,0 V/20 kΩ Last (250 nWb/m) KS-F383R/KS-F380R: 1,0 V/20 kΩ Last (250 nWb/m)

Gleichlaufschwankung: 0,15% (WRMS) Schnellspulzeit: 190 s (C-60) Frequenzgang: 50 Hz bis 14 000 Hz (Normalband)

Signal/Störabstand: 52 dB Stereotrennabstand: 40 dB ALLGEMEIN Spannungsversorgung: Betriebsspannung: DC 14,4 V (11 V bis 16 V zulässig) Erdungssystem: Negative Masse Zugelassene Arbeitstemperatur: 0°C bis +40°C Abmessungen (B × H × T): Einbaugröße (ca.): 182 mm × 52 mm × 150 mm Bedienteilgröße (ca.): 188 mm × 58 mm × 11 mm Gewicht (ca.): 1,3 kg (ausschließlich Zubehör)

DEUTSCH TECHNISCHE DATEN TUNER TEIL Frequenzbereich: UKW: 87,5 MHz bis 108,0 MHz AM: (MW) 522 kHz bis 1 620 kHz (LW) 144 kHz bis 279 kHz

Änderungen der Konstruktion und technischen Daten ohne Vorankündigung möglich.

[UKW Tuner] Nutzbare Empfindlichkeit: 11,3 dBf (1,0 µV/75 Ω) 50 dB Geräuschberuhigung: 16,3 dBf (1,8 µV/75 Ω) Ausweichkanalabstimmschärfe (400 kHz): 65 dB Frequenzgang: 40 Hz bis 15 000 Hz Stereotrennabstand: 30 dB Einfangsverhältnis: 1,5 dB

[MW Tuner] Empfindlichkeit: 20 µV Trennschärfe: 35 dB

[LW Tuner] Empfindlichkeit: 50 µV

Haben Sie PROBLEME mit dem Betrieb? Bitte setzen Sie Ihr Gerät zurück Siehe Seite Zurücksetzen des Geräts
