BEDIENUNGSANLEITUNG KC-850E SHARP

Sonninstraße 3, D-20097 Hamburg

SHARP CORPORATION

OSAKA, JAPAN

LUFTREINIGER mit Befeuchtkungsfunktion BEDIENUNGSPANLEITUNG

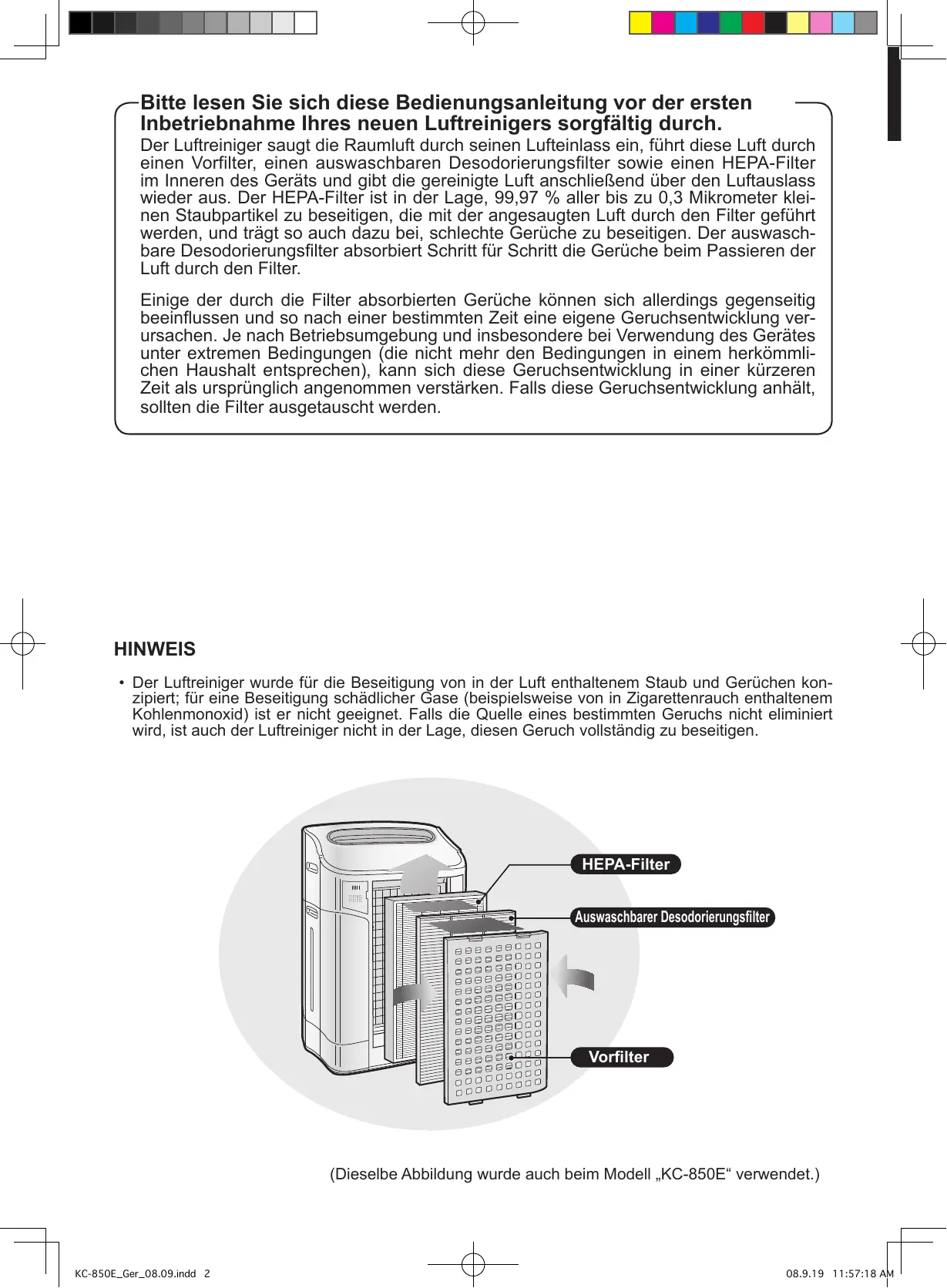

-itte lessen Sie sich diese Bedienungsanleitung vor der ersten Inbetriebnahme Ihres neuen Luftreinigers sorgfältig durch.

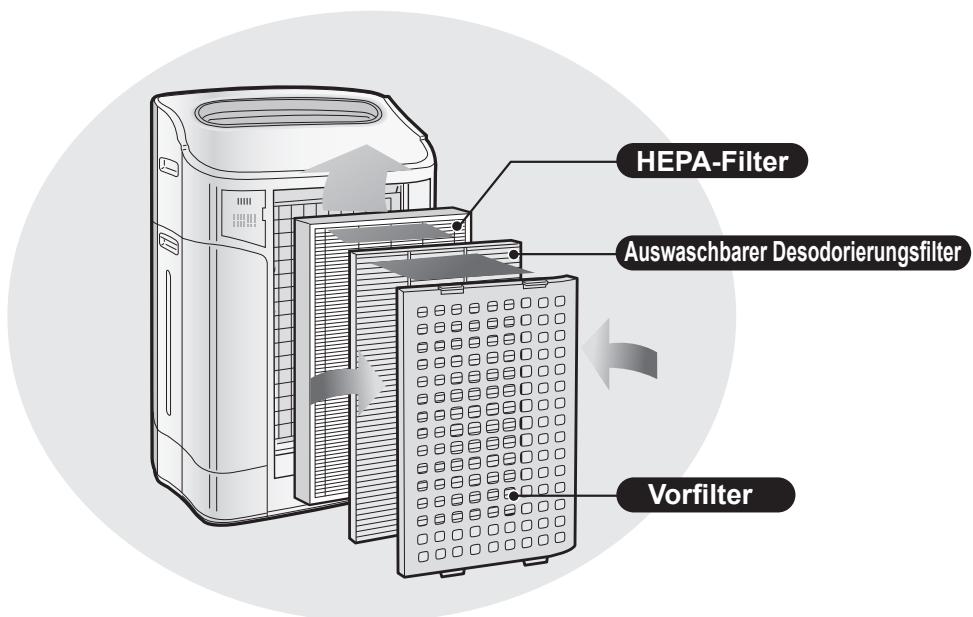

Der Luftreiniger saugt die Raumluft durch seinen Luft einlass ein, führt diese Luft durch einen Vorfilter, einen auswaschbaren Desodorierungsfilter sowie einen HEPA-Filter im Inneren des Geräts und gibt die gereinigte Luft anschließend über den Luftauslass wieder aus. Der HEPA-Filter ist in der Lage, 99,97 % aller bis zu 0,3 Mikrometer kleinen Staubpartikel zu beseitigen, die mit der angesaugten Luft durch den Filter geführt werden, undträgt so auch dazu bei, schlechte Gerüche zu beseitigen. Der auswaschbare Desodorierungsfilter absorbiert Schritt für Schritt die Gerüche beim Passieren der Luft durch den Filter.

Einige der durch die Filter absorbierten Gerüche können sich allerdings gegenüber beeinflussen und so nach einer bestimmten Zeit eine eigene Geruchsentwicklung verursachen. Je nach Betriebsumgebung und insbesondere bei Verwendung des Gerätes unter extremen Bedingungen (die nicht mehr den Bedingungen in einem herkömmlichen Haushalt entsprechen), kann sich diese Geruchsentwicklung in einer kürzeren Zeit als ursprünglich angenommen verstärken. Falls diese Geruchsentwicklung anhalt, sollen den Filter ausgetauscht werden.

HINWEIS

• Der Luftreiniger wurde für die Beseitigung von in der Luft enthaltenem Staub und Gerüchen konzipiert; für eine Beseitigung schädlicher Gase (beispelsweise von in Zigarettenrauch enthaltenem Kohlenmonoxid) ist er nicht geeignet. Falls die Quelle eines bestimmten Geruchs nicht eliminiert wird, ist auch der Luftreiniger nicht in der Lage, diesen Geruch vollständig zu beseitigen.

LEISTUNGSMERKMALE

Einzigartige Kombination unterschiedlichster Technologien zur Luftbehandlung

Dreifachfilter-System + Plasmacluster + Luftbefeuchtung

SAMMELT STAUB*

Der auswaschbare Vorfilter entfernt Staub und andere größere Partikel aus der Luft.

REDUZIERT GERÜCHE

Der auswaschbare Desodorierungsfilter absoriert die meisten herkommlichen Haushaltsgerüche.

REDUZIERT POLLEN UND SCHIMMELPILZE*

Der HEPA-Filter fängt 99,97 % aller bis zu 0,3 Mikrometer kleinen Partikel ein.

AUFFRISCHUNG

Die Plasmacluster-Technologie sorgt für eine Verbesserung der Raumluftähnlich wie in der Natur: sie gibt eine,IDau ausbalancierte Menge an positiven und negativen Ionen ab.

LUFTBEFEUCHTUNG

Eine Füllung reicht für bis zu 10 Stunden.**

*Wenn Luft durch das Filtersystem geführt wird.

**Raumgroße:

bis zu 48m^2 (KC-860E)

bis zu 38m^2 (KC-850E)

bis zu 26m^2 (KC-840E)

Die Sensortechnologie überwacht ständig die Luftqualität und stellt den Betrieb auf Grundlage der ermittelten Luftreinheit und feuchigkeit automatisch ein.

INHALT

WICHTIGESICHERHEITSHINWEISE.....D-2

• WARNING. D-2
  SICHERHEITSHINWEISE FÜR DEN BETRIEB D-3
• RICHTLINIEN ZUR INSTALLATION ........ D-3
• RICHTLINIEN ZUM UMGANG MIT FILTERN. D-3

BEZEICHNUNG DER EINZELNEN

KOMPONENTEN D-4

EXPLOSIONSZEICHNUNG D-4
RUCKSEITE D-4
ANZEIGENFELD AN DER VORDERSEITE...D-5

VORBEREITUNG DER INBETRIEBNAHME...D-6

• FILTERINSTALLATION D-6
• AUFFÜLLEN DES WASSERBEHÄLTERS ... D-7

BETRIEB D-8

ANZEIGEN AM HAUPTGERÄT D-8
LUFTREINIGUNGS- UNDLUFTBEFEUCHTUNGSMODUS D-8
LUFTREINIGUNGSMODUS D-9
- IONENDUSCHE-REINIGUNGSMODUS ... D-9
- GEBLÄSEGESCHWINDIGKEITS-TASTE.. D-9
- PLASMACLUSTER-EIN-/AUS-TASTE...... D-10
LEUCHTANZEIGENSTEUERTASTE......D-10
WASSERVORRATS-ANZEIGELEUCHTE..D-10
EINSTELLUNG DER SENSOR-EMPFINDLICHKEIT D-10

PFLEGE UND WARTUNG D-11

• FILTER-ANZEIGELEUCHTE............D-11

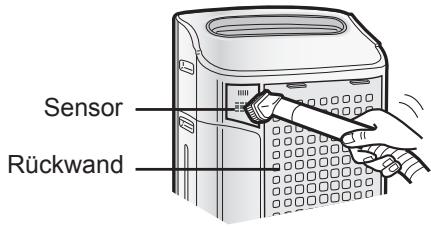

• RÜCKWAND UND SENSOREN ........D-11
  GERAT D-11
  WASSERBEHÄLTER D-12
  PFLEGE DES AUSWASCHBAREN DESODORIERUNGsfilters .D-12
  LUFTBEFEUCHTUNGSWANNE D-13

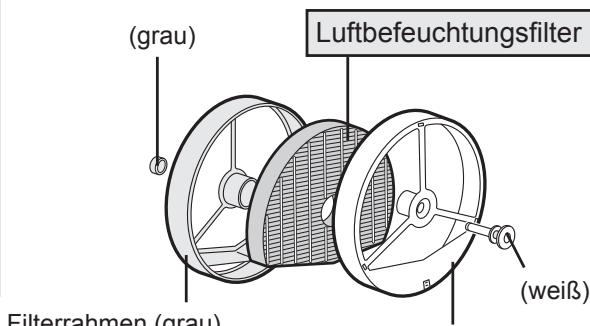

  LUFTBEFEUCHTUNGSFILTER. D-14
• RICHTLINIER FÜR DEN FILTERAUS-TAUSCH. D-15

STÖRUNGSBESEITUNG D-16

TECHNISCHE DATEN D-18

ENTSORGUNGSINFORMATIONEN......D-19

Wir danken Ihnen herzlich für den Kauf eines Luftreinigers von SHARP.itte lessen Sie sich diese Bedienungsanleitung sorgfältig durch,bevor Sie den Luftreiniger in Betriebephmen.

Bewahren Sie die Bedienungsanleitung nach dem Lesen an einem sicheren Ort auf, damit Sie bei Bedarf nachschlagen können.

Bei der Verwendung elektrischer Geräte müssen eine Reihe grundlegender Sicherheitshinweise einschließlich der folgenden beachtet werden:

WARNING

-itte halten Sie sich an die folgenden Anweisungen, um das Risiko von Stromschlagen, Bränden oder Verletzungen bei Personen zu vermeiden:

• Lesen Sie sich die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durch.
• Verwenden Sie ausschließlich eine Steckdose mit einer Spannung von 220 240 Volt.
• Verwenden Sie das Gerät auf keinen Fall, wenn das Netzkabel oder der Netzstecker beschädigt oder wenn der Anschluss an die Wandsteckdose instabil ist.
• Entfernen Sie regelmäßigen den auf dem Stecker befindlichen Staub.
• Stecken Sie niemals ihre Finger oder irgendwelche Gegenstände in den Luftteinlass oder -auslass.
• Halten Sie beim Entfernen des Netzsteckers stets den Stecker selbst und niemals das Kabel fest. Anderenfalls kann es zu einem Kurzschluss und dadurch zu einem elektrischen Schlag bzw. Brand kommt.
• Fassen Sie den Stecker niemals mit feuchten Händen an.
• Verwenden Sie diesen Gerät niemals in der Nähe von Gasgeräten oder offenen Flammen.
• Stellen Sie sicher, dass Sie das Geräst stets von der Stromversorgung abtrennen, bevor Sie den Wasserbehälter auffüllen, das Gerät reinigen oder das Gerät über einen längeren Zeitraum hinweg nicht verwendet werden soll. Anderenfalls kann es zu einem Kurzschluss und dadurch zu einem elektrischen Schlag bzw. Brand kommt.
• Falls das Netzkabel beschädigt ist, muss es durch den Hersteller selbst, eine seiner Service Niederlassungen, ein durch Sharp autorisierten Dienstleister oder durch einen qualifizierten Techniker ausge-tauscht werden, um möglichche Risiken zu vermeiden.
• Betreiben Sie das Gerät niemals, wenn Sie Insektenspray verwenden oder wenn es sich in einem Raum befindet, in dem ülige Rückstände, Rauch von Räucherstübchen, Funken eben angezündeter Zigaretten, chemische Dämpfe o. ä. in der Luft vorhanden sind; dassel be gilt für Räume wie beispielsweise Badezimmer, in denen das Gerät feucht werden können.
• Lassen Sie bei der Reinigung des Geräts die gebotene Vorsicht walten. Stark atzende Reinigungsmittel können eine Beschädigung der Außenfläche verursachen.
• Die Servicearbeiten an thisem Luftreiniger sollen ausschließlich durch ein von Sharp autorisierten Dienstleister ausgeführten werden. Konsultieren Sie bei irgendwelchen Fragen oder Problemen hinsichtlich erforderlicher Einstellungen oder Reparaturen eine Service-Niederlassung in ihrer Höhe.
• Entfernen Sie vor einem Transport des Geräts zuerst den Wasserbehälter und die Luftbefeuchungswanne und halten Sie das Gerät beim Transport an beiden Griffen fest.
• Trinken Sie niemals das Wasser aus der Luftbefeuchungswanne oder dem Wasserbehälter.
• Ersetzen Sie das Wasser im Wasserbehälter tätiglich durch frisches Leitungswasser und reinigen Sie den Wasserbehälter und die Luftbefeuchungswaren in regelmäßigen Abständen. (Siehe dazu Seite D-12 und D-13).

Lassen Sie das Wasser aus dem Wasserbehälter und der Luftbefeuchungswanne ab, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht verwenden. Falls das Wasser im Wasserbehälter bzw. in der Luftbefeuchungswanne belassen wird, kann es zu Schimmelpilz- oder Bakterienbildung kommt, was schlechte Gerüche zur Folge hat.

In einigen weniger Fällen können die so entstandenen Bakterien)sagar schädliche Auswirkungen auf die Gesundheit haben.

• Dieses Gerät ist nicht für die Benutzung durch Personen (einschließlich Kindern) gedacht, die nur über eingeschränkte körperliche, sensorische oder geistige Fähigkeiten oder mangelndes Wissen oder Erfahrung verfügen.

Es sei dann ihren wurde Aufsicht oder Anweisung zur Benutzung des Gerätes, von einer für deren Sicherheit verantworbliche Person, gegeben.

Kinder sollenen beaufsichtigt werden, damit sie nicht mit dem Gerät spielten.

HINWEIS - Störung des Radio- oder Fernsehempfangs

Falls dieser Luftreiniger eine Störung des Radio- oder Fernsehempfangs verursacht, versuchen Sieitte, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Richten Sie die Empfangsantenne anders aus oder installieren Sie diese an einem anderen Ort.
• Vergroßern Sie den Abstand zwischen dem Gerät und dem Radio/Fernsehgerät.
• Schlieben Sie das Gerät an eine Steckdose an, die mit einem anderen Stromkreis verbunden ist als die Steckdose, an die das Radio/Fernsehgerät angeschlossen ist.
• Konsultieren Sie ihren Handlcer oder einen erfahrenen Radio-/Fernsehtechniker.

SICHEITHEITSHINWEISE FÜR DEN BETRIEB

• Blockieren Sie niemals den Luftteinlass bzw. -auslass.
• Verwenden Sie das Gerät niemals in der Höhe oder auf freißen Objekten wie beispielsweise Herde, oder an Orten, an denen es mit freisem Dampf in Kontakt kommt können.
• Betreiben Sie das Gerät ausschließlich in aufrechter Stellung.
• Halten Sie das Gerät beim Transport immer an beiden Griffen fest. Transportieren Sie das Gerät nicht, wenn es in Betrieb ist.
• Betreiben Sie das Gerät niemals, wenn die Filter, der Wasserbehälter oder die Luftbefeuch-tungswanne nicht ordnungsgemäß installiert sind.
• Waschen Sie den HEPA-Filter niemals aus; er kann nicht wiederverwendet werden. Die Filterleistung wurde dadurch nicht verbessert, obendrein besteht die Gefahr von Stromschlagen oder Fehlfunktionen.
• Reinigen Sie die Außenflächen des Geräts nur mit einem weichen und trockenen Tuch. Verwenden Sie keine leicht fluchtigen Flüssigkeiten und/oder Reinigungsmittel. Anderenfalls konnte die Oberfläche beschädigt oder rissig werden. Darüber hinaus konnte es zu einer Fehlfunktion der Sensoren kommt.
• Die Häufigkeit der erforderlichen Wartung (Entkalkung) variiert je nach Wasserhärte oder Reinheit des von Ihnen verwendeten Wassers; je härter das Wasser ist,estohäufiger ist eine Entkalkung erforderlich.
• Halten Sie das Gerät von Wasser fern.

RICHTLINIER ZUR INSTALLATION

• Stellen Sie das Gerät für die Inbetriebnahme mindestens 2 m von Geräten entfernt auf, die elektromagnetische Felder erzeugen können oder mit Hochfrequenz arbeiten (wie beispelsweise Fernsehgeräte oder Radios), um elektrische Störungen zu vermeiden.
• Meiden Sie Aufstellungsorte, an dem sich der Sensor im direkten Luftstrom (Wind) befindet. Anderenfalls Funktioniert das Gerät nicht ordnungsgemäß.
• Meiden Sie Aufstellungsorte, an denen Möbel, Textilien oder andere Gegenstände mit dem Luftteinlass bzw. -auslass in Kontakt kommt oder diesen blockieren konnten.
• Meiden Sie Aufstellungsorte, an denen das Gerät Kondensation oder extremen Temperaturschwankungen ausgesetzt wurde. Die Betriebsumgebung ist geeignet, wenn die Raumtemperatur zwischen 5 und 35^ liegt.
• Stellen Sie das Gerät auf einer stabilen Oberfläche auf und achten Sie auf eine ausrechnende Luftzirkulation.

Wenn das Gerät auf einem dicken Teppich aufgestellt wird, kann es zu leichten Vibrationenkommen.

Stellen Sie das Gerät auf einer ebenen Oberfläche auf, damit kein Wasser aus dem Wasserbehälter bzw. der Luftbefeuchungswanne austritt.

• Meiden Sie Aufstellungsorte, an denen sich Fett oder öliger Rauch ansammelt.
  Anderenfalls konnte die Geräteoberfläche rissig werden oder es konnte eine Fehlfunktion des Sensors verursacht werden.
• Stellen Sie das Gerät 30~60 cm (1~2 ft) von der Wand entfernt auf, um eine ausreichende Luftbewegung zu gewährleisten.

Mit der Zeit kann es zu einer Verunreinigung der Wand direkt hinter dem Luftauslasskommen. Wenn Sie das Gerat über einen längeren Zeitraum hinweg am selbst Ort verwenden, reinigen Sie die dahinter befindliche Wanditte regelmäßig und schutzen Sie sie durch eine Vinylfolie o. ä., um eine Verunreinigung der Wand zu vermeiden.

RICHTLINIEN ZUM UMGANG MIT FILTERN

• Befolgen Sie für eine ordnungsgemäße Pflege und Wartung der Filter alle in dieser Bedienungsanleitung aufgeführten Anweisungen.

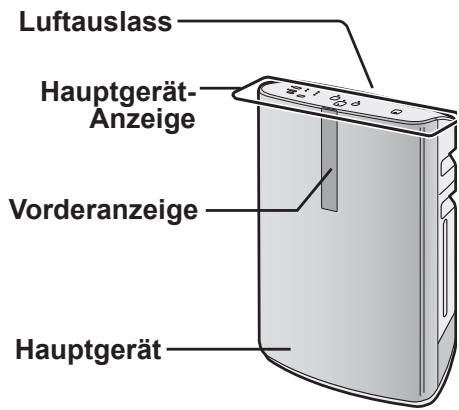

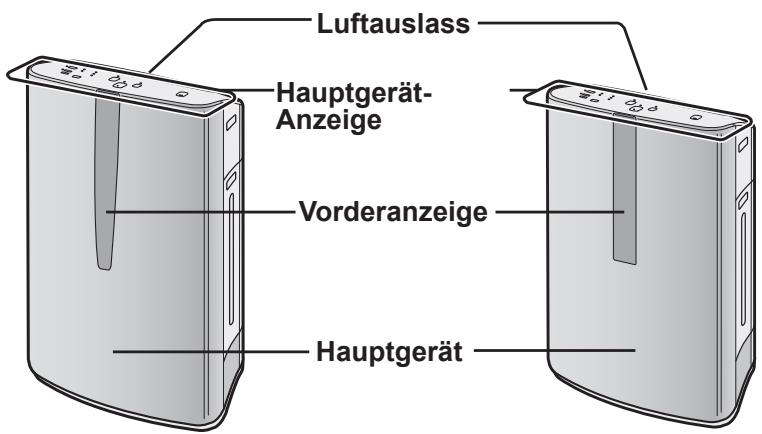

EXPLOSIONSZEICHUNG - VORDERSEITE

KC-860E

KC-850E
KC-840E

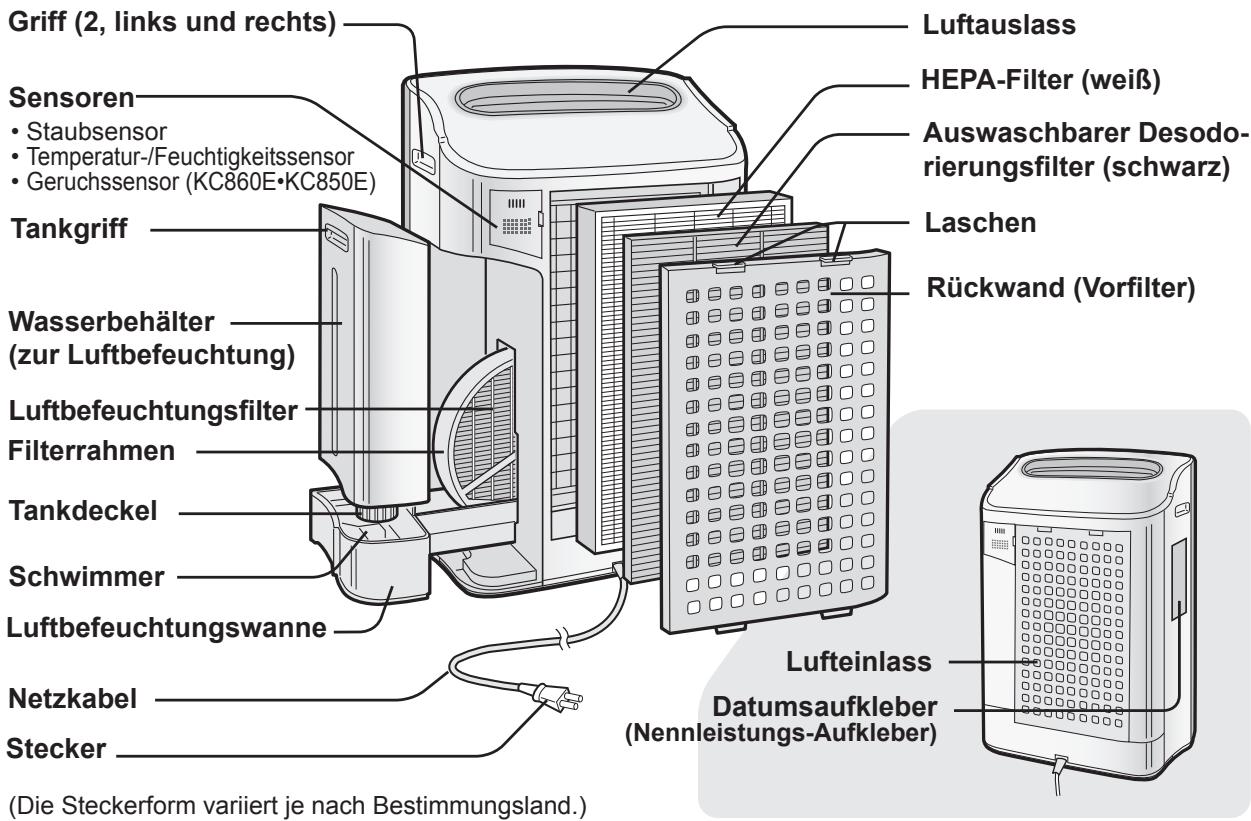

RÜCKSEITE

ANZEIGENFELD AN DER VORDERSEITE

Hier werden die Umgebungsbedingungen sowie die Feuchtigkeit der Raumluft angezeigt.

KC-850E KC-860E

Zeigt den Zustand der Raumluft nach Geruch, Staub und Feuchtigkeit an.

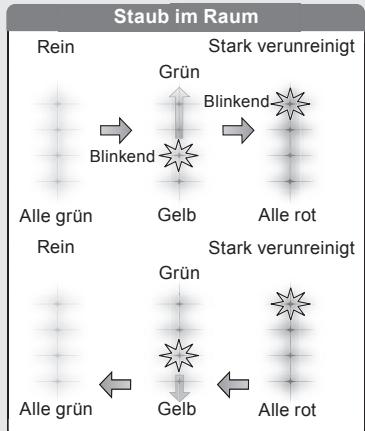

STaubANZEIGE

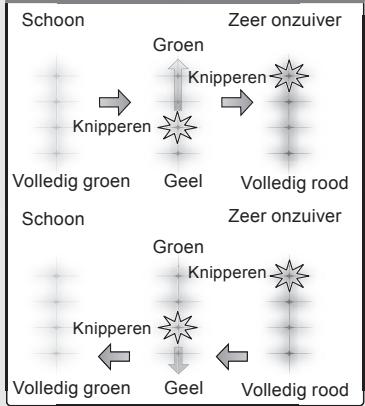

Der Staub sensor überwacht die Raumluft ständig und ändert seine Farbe je nach Reinheitsgrad der Luft. Der KC-860E hat 5 Stufen der Stauberkennung.

Wenn der Staubdetektor Staub erkennt, bewegt sich das Blinklicht je nach Staubanfall Schneller oder langsamer.

Plasmacluster-Leuchtanzeige (blau)

Blau: Plasmacluster Ein

Erloschen: Plasmacluster Aus

GERUCHSANZEIGE

Der Geruchssensor überwacht die Raumluft ständig und ändert seine Farbe je nach Geruchsintensität der Luft.

Staub und Geruch werden von verschiedenen Sensoren erfasst. Daherändern sich die Farben möglicherweise nicht gleichzeitig.

Wasserversorgungs-Leuchtanzeige (rot)
These Anzeige leuchtet, wenn der Wasserbehälter aufgefüllt werden muss.

Feuchtigkeits-Leuchtanzeige (grün)
Hier wird der ungebährte Feuchtigkeitsgrad der Raumluft angezeigt. Die Feuchtigkeits-einstellung kann nicht reguliert werden.

(Bsp.) Bei einer Luftfeuchigkeit von 60%

80% oder mehr …… H, Weniger als 30% …… L

KC-840E

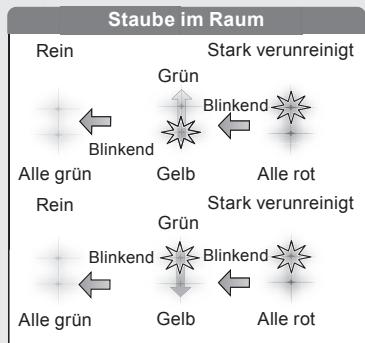

STAUBANZEIGE

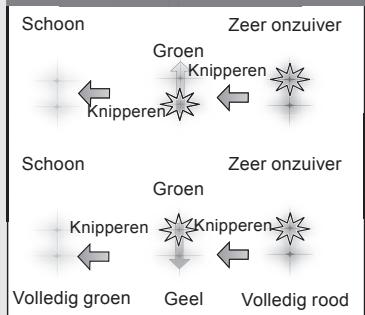

Der Staubsensor überwacht die Raumluft ständig und ändert seine Farbe je nach Reinheitsgrad der Luft.

Wenn der Staubdetektor Staub erkennt, bewegt sich das Blinklicht je nach Staubanfall Schneller oder langsamer.

Feuchtigkeits-Leuchtanzeige (grün)

Hier wird der ungebährte Feuchtgkeitsgrad der Raumluft angezeigt. Die Feuchtgkeitseinstellung kann nicht reguliert werden.

Hoch - 65 % oder mehr

Mittel - zwischen 65 und 40%

Niedrig - 40 % oder weniger

Wasserversorgungs-Leuchtanzeige (rot)

These Anzeige leuchtet, wenn der Wasserbehälter aufgefüllt werden muss.

Plasmacluster-Leuchtanzeige (blau)

Blau: Plasmacluster Ein

Erloschen: Plasmacluster Aus

FILTERINSTALLATION

Damit die hohe Qualität der Filter auch während des Transports beibehalten werden kann, wurden sie in Plastikbeuteln verpackt im Gerät installiert. Stellen Sie vor der ersten Inbetriebnahme des Geräts unbedingt sicher, dass Sie die Filter aus ihren Plastikbeuteln Herausnehmen und ordnungsgemäß im Gerät installmenten.

Filter herausnehmen

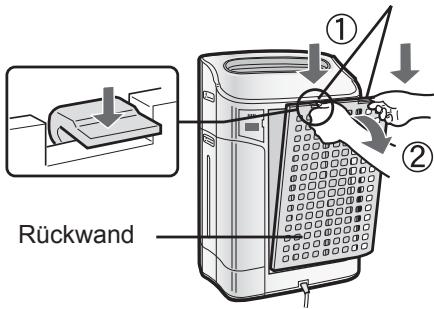

1 Nehmen Sie die Rückwand ab.

Drucken Sie die Laschen vorsichtig nach unten,kippen Sie die Rückwand an und entfernen Sie diese.

Laschen an der Oberseite

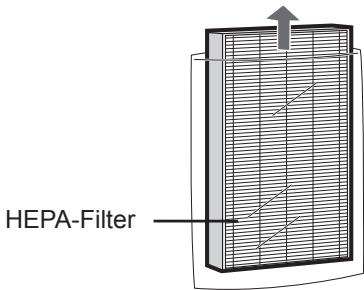

2 Entnehmen Sie den auswaschbaren Desodorierungsfilter (schwarz) und den HEPA-Filter (weiß) aus den Plastikbeuteln.

Auswaschbarer Desodorierungsfilter

Filter installieren

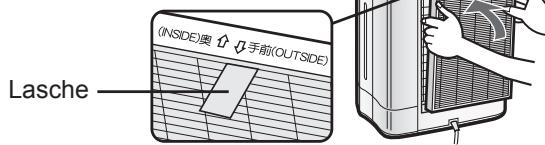

1 Installieren Sie den HEPA-Filter.

Prufen Sie, dass der HEPA-Filter ordnungsgemäß eingesetzt ist.

Falls die Installation verkehrt herum durchgefuhrt wird, wird die Leistung des Gerats erheblich beeinträchtigt. HEPA-Filter

2 Setzen Sie die beiden unteren Laschen der Rückwand (links und rechts) in die klinen Öffnungen des Geräts ein und schiben Sie den auswaschbaren Desodorierungsfilter zwischen den HEPA-Filter und die Rückwand.

Auswaschbarer Desodorierungsfilter Ruckwand Untere Laschen

3 Drucken Sie leicht gegen die oberen Laschen (links und rechts), bis der Filter einrastet.

Obere Laschen

4 Tragen Sie das Datum der Inbetriebnahme auf dem Datumsaufkleber ein.

Verwenden Sie das Datum der Inbetriebnahme als Richtlinie für den künftigen Aus-tausch der Filter.

Datumsaufkleber

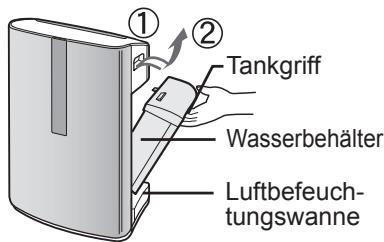

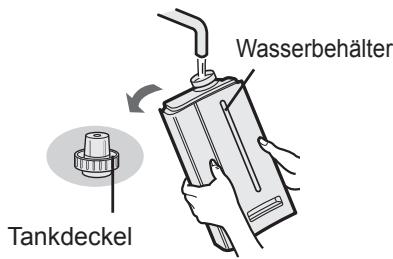

AUFFÜLLEN DES WASSERBEHÄLTERS

Im Luftreinigungsmodus kann das Gerät betrieben werden, ohne dass zuerst der Wasserbehälter aufgefüllt werden muss. Wenn Sie das Gerät allerdings im Luftreinigungs- und Luftbefeuchtungs- oder lonendusche-Reinigungsmodus verwenden, sollen den Wasserbehälter auffüllen.

1 Bauen Sie den Wasserbehälter aus, indem Sie die Oberseite lose.

2 Nehmen Sie den Deckel des Wasserbehalters ab und befüllen Sie den Wasserbehalter vorsichtig mit frischem Leitungsswasser.

• Ersetzen Sie das Wasser im Wasserbehälter tätigch durch frisches Leitungsswasser.

3 Schlieben Sie den Tankdeckel nach dem Befüllen fest und sicher.

• Stellen Sie sicher, dass keinerlei Wasser austritt.
• Wischen Sie überschüssiges Wasser von der Außen-seite des Wasserbehalters ab.
• Halten Sie den Wasserbehälter beim Transport mit beiden Händen fest und achten Sie darauf, dass die Wasserbehälteringöffnung immer nach oben weist.

4 Setzen Sie den Wasserbehälter wieder in das Gerätein.

• Die obere Lasche rastet mit einem Klicken ein, sobald der Wasserbehälter ordnungsgemäß installiert ist.

VORSICHT

• Halten Sie das Gerät von Wasser fern. Sonst können ein Kurzschluss und/oder ein Stromschlag verursacht werden.
• Verwenden Sie kein heißen Wasser (40^) , chemische Zusätze, aromatische Substanzen, verunreinigtes Wasser oder andere schädliche Flüssigkeiten; anderenfalls kann es zu einer Verformung bzw. Fehlfunktion kommt.
• Verwenden Sie ausschließlich frisches Leitungswasser. Die Verwendung einer anderen Wasserquelle kann eine Schimmelpilz- bzw. Bakterienbildung fordern.

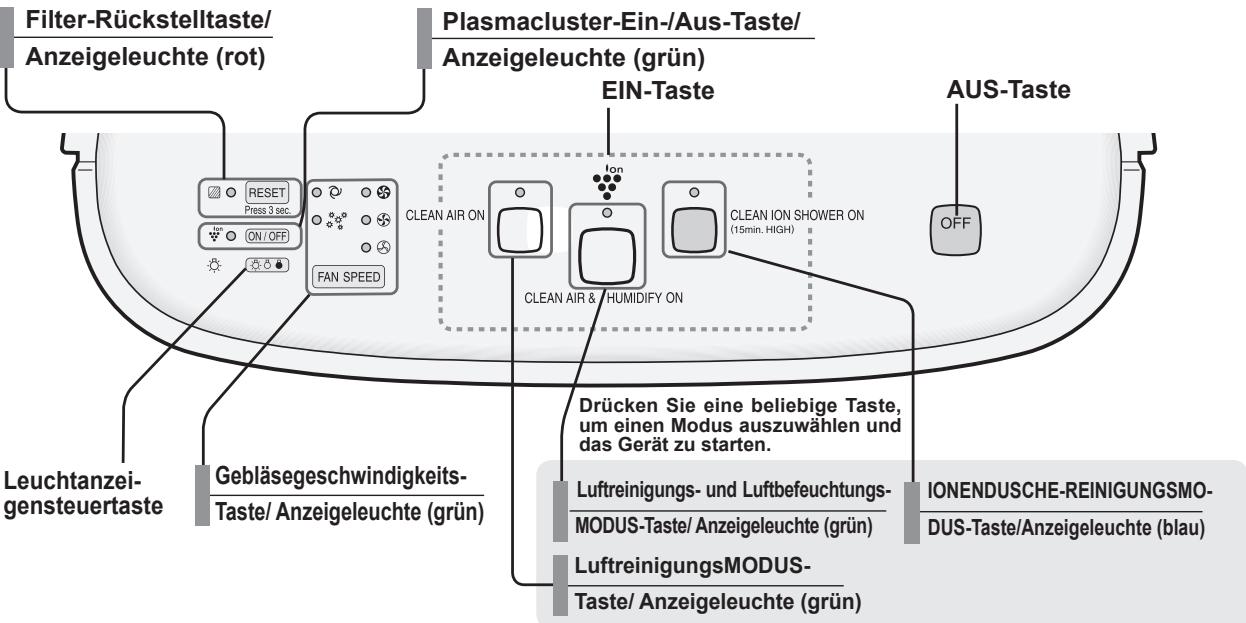

ANZEIGEN AM HAUPTGERÄT

LUFTREINIGUNGS- UND LUFTBEFEUCHTUNGSMODUS

Verwenden Sie den Luftreinigungs- und Luftbefeuchtungsmodus, um die Raumluft schnell und effektiv zu reinigen, unerwünschte Gerüche zu beseitigen und die Luft zu befeuchten.

1 Füllen Sie den Wasserbehälter auf. (Siehe dazu Seite D-7.)
2 Drücken Sie die LUFTREINIGUNGS- UND LUFTBEFEUCHTUNGSMODUS-Taste.
- Falls Sie das Netzkabel zwischen den einzelnen Verwendungen nicht vom Stromnetz getrennt haben, wird das Gerät automatisch mit den zuvor ausgewählten Einstellungen gestartet.
3 Drücken Sie zur Einstellung der gewünschten Geblasegeschwindigkeit die GEBLASEGESCHWINDIGKEITS-Taste.
Die Anzeigeleuche leuchtet und zeigt die gegenüber ausgewählte Geblasegeschwindigkeit an.

Drücken Sie die AUS-Taste, um das Gerät auszuschalten.

Wissenswertes über den automatischen Luftbefeuchtungsmodus

Die Temperatur-/Feuchtingigkeitssensoren erfassen die Luftfeuchtingkeit automatisch und stellen die Feuchtingigkeit entsprechend der Raumtemperatur ein. Je nach Großne und Luftfeuchtingkeit des Raums erreicht die Luftfeuchtingkeit u. U. nicht mehr als 55 65% . In solchen Fällen empfehlen wir Ihnen die Verwendung des LUFTREINIGUNGS- UND LUFTBEFEUCHTUNGSMODUS.

Temperatur	Luftfeuch-tigkeit
~ 18 °C	65 %
18 °C ~ 24 °C	60 %
24 °C ~	55 %

LUFTREINIGUNGSMODUS

Verwenden Sie den Luftreinigungsmodus, wenn Sie keine zusätzliche Luftfeuchigkeit wünschen.

1 Drücken Sie die LUFTREINIGUNGSMODUS-Taste auf der Anzeige.

CLEAN AIR ON

• Falls Sie das Netzkabel zwischen den einzelnen Verwendungen nicht vom Stromnetz getrennt haben, wird das Gerät automatisch mit den zuvor ausgewählten Einstellungen gestartet.

2 Drücken Sie zur Einstellung der gewündsten Geblasegeschwindigkeit die GEBLASEGESCHWINDIGKEITS-Taste.

FAN SPEED

Die Anzeigeleuche leuchtet und zeigt die gegenwartig ausgewählte Geblasegeschwindigkeit an.

Drücken Sie die AUS-Taste, um das Gerät auszuschalten.

IONENDUSCHE-REINIGUNGSMODUS

REINIONENDUSCHE-Modus mit Luftbefeuchting setzt hoch verdichtete Plasmacluster-lonen frei.Das Gerät gibt für 15 Minuten einen starken Luftstrom ab und entfernt so wirksam Staub, Pollen, Schimmelpilze und Allergene aus der Luft, indem sie durch das Filtersystem geführt werden.Zur Auswahl these Modus muss sich Wasser im Wasserbehälter befinden.

Das Gerät befeuchtet die Raumluft, wenn sich Wasser im Wasserbehälter befindet, und befeuchtet nicht, wenn kein Wasser vorhanden ist.

1 Drücken Sie die IONENDUSCHE-REINIGUNGSMODUS-Taste auf der Anzeige, um diesen Modus auszuwahlen.

Nach Abschluss des Betriebs schaltet sich das Gerät in den zuvor eingestillten Betrieb um.

Drücken Sie die AUS-Taste, um das Gerät auszuschalten.

Geblasegeschwindigkeit

Beachten Sieitte, dass die Geblasegeschwindigkeit wahrend des IONENDUSCHE-REINIGUNGSMODUS nicht eingestellt werden kann.

AUTO-Betrieb	Die Geblasegeschwindigkeit wird je nach Verunreinigungsdar der Luft automatisch umgeschaltet (zwischen HOCH und NIEDRIG). Die Sensoren erfass-ten jeder Verunreinigung und sorgen so für eine effiziente Luftreinigung
POLLEN Modus Betrieb	Das Gerät arbeitet 10 Minuten mit hoher Geschwindigkeit und schaltet dann zwischen mittlerer und hoher Geschwindigkeit hin und her.
MAXIMALER Betrieb	Das Gerät arbeitet mit maximaler Geblasegeschwindigkeit.
MITTLERER Betrieb	Das Gerät arbeitet mit mittlerer Geblasegeschwindigkeit.
NIEDRIGER Betrieb	Das Gerät arbeitet sehr ruhig bei minimalen Luftinlass.

Plasmacluster-Ein-/Aus-Taste

Drücken Sie die Plasmacluster-Ein-/Aus-Taste, um den Plasmaclusterionen-Modus ein- und auszuschalten. Wenn der Plasmacluster eingeschaltet ist, leuchten sowohl die Leuchtanzeige als auch die Plasmacluster-Leuchtanzeige auf.

LEUCHTANZEIGENSTEUERTASTE

Mit dieser Tastes kann die Helligkeit der Anzeigen auf der Vorderseite geregelt werden.

Die gewünschte Helligkeit an der Vorderseite konnen Sie aus der Abbildung rechts entnahmen.

Die Leuchtanzeigen auf der Vorderanzeige sind heller.
Die Leuchtanzeigen auf der Vorderanzeige sind dunkler.
Die Leuchtanzeigen auf der Vorderanzeige gehen aus.

ACHTUNG

Die Leuchtanzeigen an der Vorderanzeige sind heller, wenn das Gerät startet.

WASSERVORRATS-ANZEIGELEUCHTE

Sobald der Wasserbehälter leer ist, blinking die Wasservorrats-Anzeigeleuche, um darauf hinzuweisen, dass der Wasserbehälter wieder aufgefüllt werden muss. Beachten Sie jedoch, dass diese Anzeige auch bei leerem Wasserbehälter nicht blinkt, wenn sich das Gerät im Luftreinigungs- oder IONENDUSCHE-Reinigungsmodus befindet.

Blinkend

Signalton-Einstellung für den Wasservorrat

Darüber hinaus kann das Gerät auch so eingestellt werden, dass zusätzlich zum Blinken der Leuchtanzeige ein Tonsignal ausgegeben wird, wenn der Wasserbehälter leer ist. Drücken Sie bei ausgeschalteten Gerät für 3 Sekunden die Leuchtanzeigensteuertaste, um das Tonsignal zu aktivieren.

Abbruch

Um das Tonsignal wieder zu deaktivieren, drücken Sie erneut bei ausgeschaltetem Gerät für mehr als 3 Sekunden die Leuchtanzeigensteuertaste.

EINSTELLUNG DER SENSOREMPFINDLICHKEIT

Stellen Sie die Empfindlichkeit auf „Niedrig“, wenn die STAUB- oder GERUCHSANZEIGE fortwährend rot leuchtet, um die Empfindlichkeit zu reduzieren; stellen Sie die Empfindlichkeit auf „Hoch“, wenn die STAUB- oder GERUCHSANZEIGE fortwährend grün leuchtet, um die Empfindlichkeit zu erhöhen.

1 Drücken Sie die Geblasegeschwindigkeits-Taste bei AUSGESCHALTETEM Gerät für 3 Sekunden.

Die Geblasegeschwindigkeits-Anzeigeleuche zeigt die gegenwärig eingestellte Sensorempfindlichkeit an. Werkseitig ist das Gerät auf „Standard“ eingestellt, was durch die Anzeigeleuche für MITTEL angezeigt wird.

2 Drücken Sie zur Einstellung der gewündsten Sensorempfindlichkeit die Geblasegeschwindigkeits-Taste.

Sehen Sie sich hinsichtlich der Auswahr der gewünschten Sensorempfindlichkeit die rechte Abbildung an.

Gebläsegeschwindigkeits-Anzeigeleuche

Sensorempfindlichkeit

Drucken Sie die AUS-Taste.

Beachten Sie, dass die Einstellung automatisch gespeichert wird, wenn nicht innerhalb von 8 Sekunden nach Einstellung der Sensorempfindlichkeit die AUS-Taste gedrückt wird. Die Einstellung der Sensorempfindlichkeit wird anschließend auch nach Trennung des Gerats von der Stromversorgung gespeichert.

--- Hoch

--- Standard

Niedrig

Bitte reinigen Sie das Gerät einschließlich samtlicher Sensoren und Filter regelmäßig, damit die optimale Leistung deses Luftreinigers erhalten bleibt.

Stellen Sie bei der Reinigung des Geräts sicher, dass Sie zuerst das Netzkabel von der Stromversorgung trennen, und handhaben Sie den Netzstecker niemals mit feuchten Händen. Anderenfalls kann es zu Stromschlagen bzw. zu Personenenschäden kommt.

FILTER-ANZEIGELEUCHTE

Pflegezyklus

Nach 720 Betriebsstunden (30 Tage x 24 Stunden = 720)

Die Filter-Anzeigeleuche leuchtet, um Sie darauf hinzuweisen, dass eine Wartung der Rückwand, der Sensoren sowie des Luftbefeuchungsfilters durchgefuhrt werden muss. Die Anzeigeleuche beginnnt nach etwa 720 Betriebsstunden zu leuchten.

Stellen Sie die Filter-Anzeigeleuche nach der Wartung wieder zurück. Schließen Sie den Netzstecker des Geräts wieder an die Stromversorgung an, schalten Sie das Gerät ein und drücken Sie für 3 Sekunden die Rückstelltaste. Nun erlischt die Filter-Anzeigeleuche. Selfest wenn die Filter-Anzeigeleuche bereits erloschen ist, empfeht sich das Gedrückhalten der Rückstelltaste, um den Wartungstimer ordnungsgemäß zurückzustellen.

RÜCKWAND UND SENSOREN

Pflegezyklus

Wann immer sich Staub auf dem Gerät
angesammelt hat oder alle 2 Monate

Beseitigen Sie den Staub von der Sensoröffnung vorsichtig mit einem Staubsauger-Aufsatz oder einem anderen geeigneten Gerät.

Wenn die Rückseite hartnäckige Verschmutzungen aufweist

1 Bei öligen Verschmutzungen legen Sie die Rückwand in Wasser mit Haushaltsreiniger. Vermeiden Sie kräftiges Schrubben beim Waschen der Rückwand.
2 Spulen Sie die Rückwand einige Male mit sauberem Wasser ab, um samtliche Reinigungsmittel-Rückstände zu beseitigen.
3 Lassen Sie überschüssiges Wasser vom Filter ablaufen.

SENSORFILTER-PFLEGE

Bauen Sie den Sensorfilter aus und halten Sieihn über einen Ausguss oder Abfalleimer, während Sie leichtagegenklopfen, um den Staub zu entfernen. Falls der Filter sehr verunreinigt ist, konnen Sieihn vorsichtig mit warmem Wasser waschen. Verwenden Sie auf keinenn Fall Reinigungsmittel oder irgendwelche chemischen Substanzen, um den Filter zu reinigen. Lassen Sie den Filter vollständig trocknen, bevor Sieihn wieder im Gerat installmentieren. Betreiben Sie das Gerat niemals ohne zuvor samlliche Filter ordnungsgemäß zu installmentieren.

Rückwand

Sensorfilter

GERÄT

Pflegezyklus Wann immer sich Staub auf dem Geräntagesammelt hat oder alle 2 Monate

Reinigen Sie das Gerät regelmäßig, um eine Verunreinigung oder Fleckenbildung zu vermeiden. Falls Flecken auf dem Gerät belassen werden, sind diese später schwer zu beseitigen.

Wischen Sie das Gerät mit einem trockenen, weichen Tuch ab.

Bei hartnackigeren Verunreinigungen oder Flecken können Sie auch ein mit lauwarmem Wasser angefeuchtetes Tuch verwenden.

Verwenden Sie keine leicht flüchtigen Flüssigkeiten.

Benzin, Farbverdūnner oder Polierpaste konnten die Geräteoberfläche beschädigen.

Verwenden Sie keine Reinigungsmittel.

Die Zusatzstoffe eines Reinigungsmittels konnten die Geräteoberfläche beschädigen.

WASSERBEHÄLTER

Pflegezyklus Bei tätiglicher Luftbefeuchting

Behalterdeckel

Wasserbehälter

Spulen Sie das Innere des Tanks aus, indem Sie eine keine Menge lauwarmen Wasser in den Wasserbehälter fullen, den Tankdeckel fest und sichere schließen und den Wasserbehälter schütteln. Zur Reinigung der Wasserbehälter-Innenseite kann herkommlicher Haushaltsreiniger verwendet werden; dieser sollte allerdings verdünnt werden. Anschließlich muss der Wasserbehälter gründlich ausgewpüt werden, um samtliche Reiniger- Rückstände zu beseitigen.

(Beachten Sieitte, dass der Wasserbehälter nicht spulmaschinengeignet ist.)

PFLEGE DES BEHÄLTERDECKELS

Reinigungszyklus. .einalmimMonat

Die petite Rückseite des Behalterdeckels lässt sich abnehmen

Wenn der Behalterdeckel und der keine Deckel schmutzig und schmierig sind, müssen sie gereinigt werden.

Nehmen Sie dazu einen Wattebausch oder eine Zahnbürste.

Behalterdeckel

Zahnbürste

PFLEGE DES AUSWASCHBAREN DESODORIERUNGsfilters

WASCHEN SIE DEN FILTER NUR VON HAND! TROCKNEN SIE IHN NIEMALS IM WASCHTROCKNER!

Pflegezyklus

Wenn ein unangenehmer Geruch über den Luftauslass austritt.

Wenn die Leistung des Filters reduziert zu sein scheint oder der Geruch andauert

Spulen Sie die Verunreinigungen mit lauwarmem Wasser vom auswaschbaren Desodorierungsfilter ab.

Entfernen Sie vor dem Auswaschen den Staub vom auswaschbaren Desodorierungsfilter.

ACHTUNG

• Wenn Sie den Filter zum ersten Mal waschen, wird das Spülwasser u. U. braun. Dies hat jeder keinerlei Einfluss auf die Desodorierungs-leistung.
• Vermelden Sie beim Waschen ein Verbiegen des Filters.

2 Klopfen Sie anschließend auf den Filter, um das überschüssige Wasser zu beseitigen.

3 Lassen Sie den Filter an einem gut belufteten Ort vollständig trocknen. Trocken Sieihn wenn möglich im Freien.

Trocknen Sie den Filter in einer seitlichen Stellung, um ein e Verformung des Filters zu vermeiden.
Lassen Sieihn etwa 6 Stunden lang trocknen.

ACHTUNG

• Vermeiden Sie es, den Filter während ungeeigneten Wetters (z. B. bei Regen oder niedrigen Temperatures) im Freien zu trocknen.
  Stellen Sie sicher, dass der Filter nicht gefriert.
• Falls der Filter in einem geschlossenen Raum getrocknet wird, treffen Sieitte die entsprchenden Vorkehrungen und decken Sie den Boden des Trocknungsbereichs beispielsweise mit einem Handtuch o. ä. ab, um Wasserschäden am Boden zu verhindern.

4 Setzen Sie den Filter wieder in das Gerät ein. (Siehe dazu Seite D-6.)

Lassen Sie den Filter vollständig trocknen, bevor Sieihn wieder installieren, um Geruchsbildung zu vermeiden

Betrieben Sie das Gerät niemals ohne zuvor sämtliche Filter ordnungsgemäß zu installieren.

LUFTBEFEUCHTUNGSWANNE

Pflegezyklus 1 Monat

Die Häufigkeit der erforderlichen Wartung variiert je nach Wasserhärte. Vermeiden Sie Wasserspritzer, wenn Sie die Wanne Herausnahmen oder reinigen.

1 Herausnehmen des Wasserbehalters und der Luftbefeuchtungswanne.

Lösen Sie die Laschen des Wasserbehalters undnehmen Sie anschließend die Wanne hersus. Ziehen Sie die Luftbefeuchtungswanne immer mit beiden Handen hersaus, damit kein Wasser verschüttet wird.

2 Nehmen Sie den Wasserbehälter und Luftbefeuchungsfilter von der Luftbefeuchtungswanne ab. Lassen Sie das angesammelte Wasser ab, indem Sie die Luftbefeuchtungswanne langsam ankippen.

Halten Sie die Wanne nicht an thisem Teil fest.

Luftbefeuch-tungswanne

Spulen Sie das Innere der Luftbefeuchtungs-wanne mit lauwarmem Wasser ab, um evtl. vorhandene Verunreinigungen zu beseitigen.

• Entfernen Sie auf keinen Fall den Styropor-Schwimmer.
  Reinigen Sie die scher zugänglichen Teile mit einem Wattestächen oder einer Zahnbürste.

4 Einsetzen des Luftbefeuchtungsfilters sowie der Luftbefeuchtungswanne in das Hauptgerät.

Der Luftbefeuchungsfilter kann nur in einer Richtung in das Gerät eingesetzt werden. Stellen Sie sichere, dass sich keine Lücke zwischen der Luftbefeuchungswanne und dem Gerät befindet, wenn die Luftbefeuchungswanne wieder in das Gerät eingesetzt wird. Falls die Luftbefeuchungswanne nicht ordnungsgemäß in das Gerät eingesetzt wird, funktioniert das Gerät u. U. nicht ordnungsgemäß.

Farbe: Grau

Falls sich das Restwasser nur schwer entfern lessst

1 Befüllen Sie die Luftbefeuch-tungswanne halb mit lauwarmem Wasser, fügen Sie einekleine Menge herkömm-lichen Spülmittels hinzu und lessen Sie die Lösung für etwa 30 Minuten einwirken.

Verdünnen Sie das Spülmittel entsprechend den Anweisungen auf

der Verpackung. Reinigen Sie die schwer zugänglichen Teile mit einem Wattebausch oder einer Zahnbürste.

2 Spulen Sie die Luftbefeuch-tungswanne mit lauwarmem Wasser ab.

• Spülen Sie so lange, bis die auch die letzten Reinigungsmittel-Rückstände beseitigt sind.
• Falls Sie das Spulen nicht ordnungsgemäß durchführten,

kann dies eine
Geruchsentwicklung
durch das Spülmittel
oder eine Veränderung der Form bzw. Farbe
des Hauptgerats
verursachen.

ACHTUNG

• Verwenden Sie zur Reinigung der Luft-befeuchtungswanne ausschließlich mildes Spülmittel. Eine Verwendung von nicht für die Reinigung vorgesehen Chemikalien oder Reinigungsmitteln kann Verformungen, Anlaufen oder Risse (und damit das Austreten von Wasser) verursachen.

Falls sich der Styropor-Schwimmer lösen sollen,
setzen Sie ihnitte wieder ein, indem Sie die Laschen des Schwimmers wie in der Abbildung darestellt in die Öffnungen der Luftbefeuch-tungswanne einführen.

② Fuhren Sie die Lasche des Schwimmers in die Öffnung ein.

① Setzen Sie den Schwimmer unterhalb dieser Lasche ein.
③ Führn Sie die Lasche auf der anderen Seite des Schwimmers in die Öffnung ein.

Luftbefeuchtungsfilter

Pflegezyklus

Einmal pro Monat oder wenn die Filter-Anzeigeleuche leuchtet

Die Häufigkeit der erforderlichen Wartung variiert je nach Wasserhärte oder Reinheit des von Ihnen verwendeten Wassers; je härter das Wasser ist,esto Häufiger ist eine Entkalkung erforderlich.

Achten Sie darauf, dass Sie bei der Filterreinigung kein Wasser verschütten.

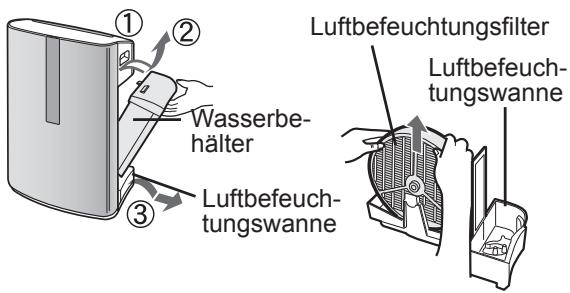

1 Herausnehmen des Wasserbehalters und der Luftbefeuchtungs-wanne.

2 Herausnehmen des Luftbefeuchtungs filters aus der Luftbefeuchtungswanne.

Achten Sie darauf, dass Sie kein Wasser der Luftbefeuchtungswanne verschütt.

3 Vorbereitung der Entkalkungslösung

Für das Entkalken konnen Sie im Handel erhältliche Zitronensäure oder 100%-igen Zitronensaft verwenden. Wahlen Sie eine dieser Möglichkeit und bereiten Sie die Entkalkungslösung vor.

Lösen Sie 3 Teelöffel Zitronensäure in einem geeigneten Behälter in 2 1/2 Tassen lauwarmen Wassers auf und rühren Sie gut um.

Für das Entkalken konnen Sie auch 100%-igen Zitronensaat verwenden. Verwenden Sie ausschließlich 100%-igen Zitronensaat ohne Fruchtfl eisch (sieben Sie den Saft falls erforderlich). Vermengen Sie 1/4 Tasse Zitronensaat mit 3 Tassen lauwarmen Wassers in einem Behalter, der groß genug ist um den Luftbefeuchtungsfilter aufzunehmen, und ruhren Sie die Lösung gut um.

4 Lassen Sie die Lösung für mindestens 30 Minuten einwirken, bevor Sie mit der Reinigung des Luftbefeuchtungsfilters beginnen.

Bei der Verwendung von Zitronensaft empfehlen wir Ihnen eine langere Einwirkzeit als bei der Verwendung von Zitronensäure.

5 Spüssen Sie den Luftbefeuchungsfil-ter einige Male mit lauwarmem Wasser ab, um samsliche Reinigungsmittel-Rückstände zu beseitigen.

Ein nicht ordnungsgemäßes Spulen kann eine Geruchsentwicklung verursachen und die Leistung bzw. das Erscheinungsbild des Gerats beeinträchtigen.

• Schrubben Sie den Luftbe-feuchtungsfilter auf keinen Fall, sondern spulen Sieihn nur vorsichtig mit lauwarmem Wasser ab.

6 Bringen Sie den Luftbefeuchtungsfilter an der Luftbefeuchtungswanne und installieren Sie die Luftbefeuchtungswanne wieder im Gerät.

• Der Luftbefeuchungsfilter kann nur in einer Richtung in das Gerät eingesetzt werden. Stellen Sie sichere, dass sich keine Lücke zwischen der Luftbefeuchungswanne und dem Gerät befindet, wenn die Luftbefeuchungswanne wieder in das Gerät eingesetzt wird. Falls die Luftbefeuchungswanne nicht ordnungsgemäß in das Gerät eingesetzt wird, funktioniert das Gerät u. U. nicht ordnungsgemäß.

• Wenn das Gerät über einen längeren Zeitraum nicht verwendet worden soll, setzen Sie den LuftbefeuchungsfILTERitte vollständig trocknen, bevor Sieihn austauschen.

7 Schließen Sie das Gerät an die Stromversorgung an, schalten Sie es ein und drücken Sie die Filter-Rückstell taste auf der Anzeige für mindestens 3 Sekunden, um die Rückstellung durchzuführen.

Auf der Oberfläche des Luftbefeuchtungsfilters bilden sich u. U. rotbraune oder weiß Rückstände. Hierbei handelt es sich um Verunreinigungen (Kalzium u. ä.), die auf eine mögliche Verunreinigung des Leitungswassers zusückzufahren sind; dies ist vollig normal. Tauschen Sie den Luft-

befeuchungsfilter aus, wenn er vollständig von weiten Rückstunden bedeckt ist.

RESET

Press 3 sec.

RICHTLINIEN FÜR DEN FILTERAUSTAUSCH

Die Lebensdauer der Filter variiert je nach Betriebsumgebung des Geräts, Verwendungshäufigkeit sowie Aufstellungsort. Falls das Gerät die Raumluft nicht mehr von Staub oder Gerüchen reinigt, müssen die Filter ausgetauscht werden.

(Lesen Sie dazu den Abschnitt „Bitte lessen Sie sich diese Bedienungsanleitung vor der ersten Inbetriebnahme Ihr's neuen Luftreinigers sorgfältig durch.")

Richtlinien für den Zeitpunkt eines Filteraustauschs

HEPA-Filter

Bis zu 5 Jahre nach dem Öffnen

Die Lebensdauer des Filters hangt stark von der Betriebsumgebung ab. Zigarettenrauch, Staub von Haustieren und andere Partikel in der Luft können die Lebensdauer de Filter erheblich reduzieren. Überprüfen Sie die Filter regelmäßig und tauschen Sie sie falls erforderlich aus.

Auswaschbarer Desodorierungsfilter

Dieser Filter kann nach dem Auswaschen erneut verwendet werden; Sie können ihn allerdings auch austauschen.

Luftbefeuchtungsfilter

Bis zu 2 Jahre nach dem Öffnen

Die Lebensdauer des Filters hangt von der Betriebsumgebung ab. Falls Sie eines der folgenden Probleme feststellen, muss der Luftbefeuchungsfilter bereits vor Ablauf von 2 Jahren ausgetaucht.

• Mineral-Rückstände (weiß, schwarz oder rot), die sich selbst durch eine Reinigung nicht beseitigen halten; der Luftbefeuchungsfilter ist nach der Reinigung weiterhin verunreinigt.
• Der Filter ist beschädigt oder verbogen.

Austauschfilter

HEPA-Filter: 1 Einheit

Ausbaschbarer Desodorierungsfilter: 1 Einheit

Modell FZ-C150DFE (fur KC-860E)

• Luftbefeuchungsfilter: 1 Einheit

Modell FZ-C100MFE

Filterrahmen (weiß)

Austausch der Filter

1. Tauschen Sie die Filter entsprechend den im Lieferumfang des jeweiligen Austauschfilters enthalten Anweisungen aus.
2. Verwenden Sie die Datumsaufkleber als Richtlinie für den künftigen Austausch der Filter.

Entsorgung der Filter

Entsorgen Sie die ausgelauchten Filteritte entsprechend den ortlichen Umweltschutzrichtlinien und -bestimmungen.

Materialien des HEPA-Filters:
- Filter: Polypropylen - Rahmen: Polyester
Materialien des auswaschbaren Desodorierungsfilters:
- Polyester, Rayon, Aktivkohle
Materialien des Luftbefeuchtungsfilters:
Rayon, Polyester

STÖRUNGSBESEITIGUNG

Sehen Sie sich bei Problemen mit dem Gerätitte zuerst die unten aufgeführte Tabelle zur Störungs-beseitigung an, bevor Sie den Kundendienst konsultieren, da es sich bei einigen Problemen u. U. nicht um eine Fehlfunktion des Geräts handelt.

PROBLEM	ABHILFE (keine Fehlfungtion)
Gerüche und Rauch werden nicht beseitigt.	· Reinigen Sie die Filter oder tauschen Sie sie aus, falls sie extrem verunreinigt sind. (Siehe dazu die Seiten D-11, D-12, D-14.)
Das Anzeigenfeld auf der Vorder-seite leuchtet auch bei verunreigter Luft grün.	· Die Luft war u. U. verunreinigt, als das Gerät an die Stromversorgung angeschlossen wurde. Trennen Sie das Gerät von der Stromversorgung, warten Sie eine Minute und schreiben Sie das Gerät danach wieder an.
Das Anzeigenfeld auf der Vorder-seite leuchtet auch bei reiner Luft orange oder rot.	· Falls die Sensorlösungen verunreinigt oder verstopt sind, beeinträchtigt dies den Sensorbetrieb. Reinigen Sie die Staubensoren vorsichtig (siehe dazu Seite D-11).
Das Gerät erzeugt ein klickendes oder tickendes Geräusch.	· Das klickende oder tickende Geräusch wird durch die Er-zeugung der Ionen hervorgerufen und stellt keine Fehlfung-tion dar.
Die abgegebene Luft weist einen Geruch auf.	· Überprüfen Sie, ob die Filter stark verunreinigt sind. · Reinigen Sie die Filter oder tauschen Sie sie aus. · Plasmacluster-Luftreiniger geben stets geringe Spuren von Ozon in die Luft ab, die Sie eventuell als Geruch wahrneh-men können.
Das Gerät Funktioniert nicht, wenn Zigarettenrauch in der Luft vorhanden ist.	· Werde das Gerät an einem Ort aufgestellt, an dem der Sensor den vorhandenen Zigarettenrauch nicht ordnungsgemäß erfassen kann? · Sind die Staubensor-Öffnungen blockiert oder verunreinigt? (Reinigen Sie die Öffnungen falls erforderlich.) (Siehe dazu Seite D-11.)
Die Filter-Anzeigeleuche leuchtet.	· Schreiben Sie das Netzkabel nach dem Austausch der Fil-ter an eine Steckdose an und drücken Sie die Filter-Rück-stelltaste. (Siehe dazu Seite D-11.)
Das Anzeigenfeld auf der Vorderseite ist erloschen.	· Überprüfen Sie, ob der Beleitung-AUS-Modus ausgewählt wurde. Sollte dies der Fall sein, drücken Sieitte die Leuchtanzeigensteuertaste, um die Beleitung zu aktivier- ren. (Siehe dazu Seite D-10.)
Die Wasserversorgungs-Anzei-geleuche leuchtet bei leerem Wasserbehälter nicht.	· Überprüfen Sie den Styropor-Schwimmer auf Verunreini-gungen. Reinigen Sie die Luftbefeuchungsswanne. Stellen Sie sichere, dass das Gerät auf einer ebenen Fläche aufge-stellt wurde.
Der Wasserstand im Wasserbehälter nimmt nicht oder nur sehr langsam ab.	· Überprüfen Sie, ob die Luftbefeuchungsswanne und der Wasserbehälter ordnungsgemäß installiert wurden. Über- prüfen Sie den Befeuchungssti ler. · Reinigen Sie den Filter oder tauschen Sie him aus, falls er stark verunreinigt ist. (Siehe dazu Seite D-14 und D-15).
Die Anzeigen auf dem Anzeigen-feld der Vorderseite ändern ihre Farbe*häufig.	· Die Anzeigen auf dem Anzeigenfeld auf der Vorderseite ändern automatisch ihre Farbe, sobald der Staub- und Ge- ruchssensor Verunreinigungen erfasst.

FEHLERMELDUNG

KC-850E · KC-860E Falls der Fehler erneut auftritt, konsultieren Sieitte eine Sharp Service-Niederlassung.

DIGITALAN-ZEIGE	LEUCHTANZEIGE	FEHLERDETAILS	ABHILFEMASSNAHME
E2	Die Luftreinigungs- und Befeuchtungs-Leuchtanzeige blinkt.	Fehlfunktion des Be-feuchtungsfilters	Stellen Sie sichere, dass Befeuchtungsfilter, Befeuchtungsfach und Wasserbehälter ord-nungsgemäß eingesetzt sind, und schalten Sie das Gerät anschließend wieder ein.
C1	Die Lüftergeschwindigkeits-Leuchtanzeige blinkt „⊗“.	Fehlfunktion des Lüftertermotors	Schalten Sie das Gerät aus, um die Fehler-meldung zu löschen, warten Sie 1 Minute und schalten Sie das Gerät anschließend wieder ein.
C3	—	Fehlfunktion des Temperatur-Feuchting-keitssensors	Ziehen Sie den Stecker aus der Steckdose, warten Sie eine Minute und schreiben Sie das Gerät danach wieder an.
C4	—
C5	Die Luftreinigungs- und Reinigungsonendusche-Leuchtanzeige blinkt.	Problem mit dem Schaltkreis
C6	Die Luftreinigungs-Leuchtan-zeige blinkt.
C7	Die Lüftergeschwindigkeits-Leuchtanzeige blinkt „⊗“.
C8	Die Lüftergeschwindigkeits-Leuchtanzeige blinkt „⊗“.

KC-840E

LEUCHTANZEIGE	FEHLERDETAILS	ABHILFEMASSNAHME
Die Luftreinigungs- und Befeuchtungs-Leuchtanzeige blinkt.	Fehlfunktion des Be-feuchtungsfilters	Stellen Sie sichere, dass Befeuch-tungsfilter, Befeuchtungsfach und Wasserbehälter ordnungsgemäß eingesetzt sind, und schalten Sie das Gerät anschließend wieder ein.
Die Lüftergeschwindigkeits-Leuchtanzeige blinkt „⊗“.	Fehlfunktion des Lüfter-termotors	Schalten Sie das Gerät aus, um die Fehlermeldung zu löschen, warten Sie 1 Minute und schalten Sie das Gerät anschließend wieder ein.
Die Luftfeuchtigkeitsanzeige blinkt "Hoch" oder "Niedrig".	Fehlfunktion des Temperatur-Feuchtig-keitssensors	Ziehen Sie den Stecker aus der Steckdose, warten Sie eine Minute und schreiben Sie das Gerät danach wieder an.
Die Luftreinigung- und Reinigungsin-dusche-Leuchtanzeige blinkt.	Problem mit dem Schaltkreis
Die Luftreinigungs-Leuchtanzeige blinkt.
Die Lüftergeschwindigkeits-Leuchtanzeige blinkt „⊗“.
Die Lüftergeschwindigkeits-Leuchtanzeige blinkt „⊗“.

Model		KC-860E			KC-850E			KC-840E
Stromversorgung		220~240V 50/60Hz
Einstellung der Gebläsegeschwindigkeit		MAXIMAL	MITTEL	NIEDRIG	MAXIMAL	MITTEL	NIEDRIG	MAXIMAL	MITTEL	NIEDRIG
LUFTREINI-GUNG	Gebläsegeschwindigkeit (m3/Stunde)	396	240	84	306	168	60	210	132	48
	Nennleistung (W)	56	19	5,5(4,9)	41	11,6	3,8(3,3)	26	9,5	3,7(3,4)
	Geräuschentwicklung (dBA)	51	39	17	47	35	15	45	34	15
LUFTREINI-GUNG UNDLUFTBE-FEUCHTUNG	Gebläsegeschwindigkeit (m3/Stunde)	396	240	120	288	168	84	186	132	54
	Nennleistung (W)	56	21	8,8(8,2)	40	13,5	6,8(6,3)	21	11,5	6,1(5,8)
	Geräuschentwicklung (dBA)	50	39	25	47	35	22	42	34	20
	Lufbefeuchtungsleistung*2	730	500	300	600	400	230	450	330	170
Empfohlene Raumgroße (m2)*1		~48			~38			~26
Fassungsvermögen des Wasserbehalters (I)		4,3			4,0			3,0
Sensoren		Staub/Geruch/Temperatur und Feuchtigkeit						Staub/Temperatur und Feuchtigkeit
Filtertyp	Staubbeseitigung	HEPA mit Mikrobenkontrolle *3
	Desodorierung	Auswaschbar, desodorierend
Kabellänge (m)		2,0
Abmessungen (mm)		398 (B) × 288 (T) × 627 (H)			378 (B) × 265 (T) × 586 (H)			360 (B) × 233 (T) × 550 (H)
Gewicht (kg)		11,0			9,0			8,0

*1 Die empfohlene Raumgroe eignet sich fur den Betrieb des Gerats bei maximaler Geblasegeschwindigkeit. Die empfohliche Rammgroe bezieht sich auf einen Bereich, in dem eine bestimmte Menge von Staubpartikeln in 30 Minuten erfternt werden kann. *2 Die Luftbefeuchungsleistung variiert je nach Innen- und AuBentemperatur und Luftfeuchigkeit.
Bei abneigender Temperatur oder abnehmender Luftfeuchtigkeit wird die Luftbefeuchtungsleistung erhört. Bei abnehmender Temperatur oder abnehmender Luftfeuchtigkeit wird die Luftbefeuchtungsleistung erdige
Bef anen mender temperaor ou er stegender Lueuchungk wir die Lutbeuchungslstigung reduziert.
- Messbedingungen: 20^ , 30% relative Luftfeuchtigkeit *3 - Die Kategorie des HEPA Filters durch EN1822 ist H10.

Standby-Betrieb

Damit die elektrischen Schaltkreise bei an die Stromversorgung angeschlossen, aber ausgescheltem Gerät weiter-
hün betrieben werden können, verbraucht these Gerat 0,7 W Standby-Strom.
Wenn Sie das Gerät nicht verwenden, konnen Sie den Netzstecker vom Stromnetz trennen, um Strom zu sparen.

Achtung: Ihr Produktträgt\ deses Symbol. Es besagt,\ dass Elektro- und\ Elektronikgeräte nicht mit\ dem Haushaltsmull entsorgt,\ sobern einem getrennten\ Rücknahmesystem\ zugeführrt werden sollenen.

A. Entsorgungsinformationen für Benutzer aus Privathaushalten

1. In der Europäischen Union

Achtung: Werfen Sie these Gerät zur Entsorgungitte nicht in den normalen Hausmull!

Gemäß einer neuen EU-Richtlinie, die die ordnungsgemäße Rücknahme, Behandlung und Verwertung von bebrauchten Elektro- und Elektronikgeräten vorschreiben, müssen elektrische und elektronische Altgeräte getrennt entsorgt werden.

Nach der Einführung der Richtlinie in den EU-Mitgliedstaaten konnen Privathaushalte ihre gebrauchten Elektro- und Elektronikgeräte nun kosten los an ausgewiesenen Rücknahmestellen abgeben*.

In einigen Ländern* konnen Sie Altgeräte u.U. auch kostenlos bei ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen.

*)Weitere Einzelheiten erhalten Sie von ihrer Gemeindeverwaltung.

Wenn ihre gebrauchten Elektro- und Elektronikgeräte Batterien oder Akkus enthalten, sollen den dieser vorher entnommen und gemäß ortlich geltenden Regelungen getrennt entsorgt werden.

Durch die ordnungsgemäß Entsorgung,tragen Sie dazu bei,dass Altgeräte angemessen gesammelt,behandelt und verwertet werden.Dies verhindert mögliche schädliche Auswirkungen auf Umwelt und Gesundheit durch eine unsachgemäß Entsorgung.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei ihrer Gemeindeverwaltung nach dem ordnungsgemäß Verfahren zur Entsorgung these Geräts.

Für die Schweiz: Gebrauchte Elektro- und Elektronikgeräte können kostenlos beim Handler abgegeben werden, auch wenn Sie kein neues Produktkaufen. Weitere Rücknahmesysteme finden Sie auf der Homepage von www.swico.ch oder www.sens.ch.

B. Entsorgungsinformationen für gewerbliche Nutzer

1. In der Europäischen Union

Wenn Sie diesen Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen möchten:

Bitte wenden Sie sich an ihren SHARP Fachhändler, der Sie über die Rücknahme des Produkts informieren kann. Mölicherweise müssen Sie die Kosten für die Rücknahme und Verwertung tragen. Kleine Produkte (und keine Mengen) können möglicherweise bei ihrerörtlichen Rücknahmestelle abgegeben werden.

Für Spanien:itte wenden Sie sich an das vorhandene Rücknahmesystem oder ihre Gemeindeverwaltung, wenn Sie Fragen zur Rücknahme ihrer Altgeräte haben.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei ihrer Gemeindeverwaltung nach dem ordnungsgemäß Verfahren zur Entsorgung diesera Gerats.

SERVICE PROCEDURE - ONLY EFFECTIVE IN GERMANY

Dear SHARP customer,

SHARP- Geräte sind Markenartikel, die mit Prazision und Sorgfalt nach modernen Fertigungsmethoden hergestellt werden.

Bei sachgemäber Handhabung und unter Bechtung der Bedienungsanleitung wird Ihnen Ihr Gerät lange Zeit gute Dienste leisten.

Das Auftreten von Fehlern ist aber nie auszuschreiben.

Sollte Ihr Gerät während der Gewährleistungsfrist einen gewährleistungspflichtigen Mangel aufweisen, so wenden Sie sichitte an den Handelsbetrieb, bei dem Sie these Gerät erworben haben, Denn dieser ist Ihr alleiniger Ansprechpartner fur jegliche Gewährleistungsansprüche.

Als Nachweis Im Gewährleistungsfall dient Ihr Kaufbeleg.

Sollte sich nach Ablauf der Gewährleistungsfrist ein Fehler des Gerätes zeigen, so wenden Sie sichitte auch in thisem Fall an den Handelsbetrieb, bei dem Sie these Gerät erworben haben.

SHARP ELECTRONICS (EUROPE) GmbH

TECHNISCHE GEGEVENS N-18

STOFDEELTJES IN DE KAMER

STOFDEELTJES IN DE KAMER

De ingredienten können de luchtreiniger beschaden.

WATERRESERVOIR

(Het waterreservoir is nicht vaatwasbestendig.)

ONDERHOUD VAN DE DOP VAN HET WATERRESERVOIR

LUCHTBEVOCHTIGINGSBAK

Onderhoudscyclus

Eens per maand

LUCHTBEVOCHTIGINGSFILTER

Onderhoudscyclus

Eens per maand of wanner de filterindicator oplicht.

y 15 15 15 15 15 15 15 15 15 15 15 15 15 15

.

.

#
