BEDIENUNGSANLEITUNG DAVID Saro

Pflege- und Aufbauanleitung Servier-Abräumwagen Model FELIX, BASTIAN, DAVID

Best.-Nr.: 213-40011, 213-40001, 213-41001

Normen und Richtlinien ....3

Technische Übersicht 3

Allgemeine Hinweise 4

Aufbauanleitung FELIX....5

Aufbauanleitung BASTAIN....6

Aufbauanleitung DAVID....7

Allgemeine Hinweise Edelstahlartikel 8

Erstreinigung von Edelstahlartikel ....8

Reinigung von Edelstahlartikel 8

Allgemeiner Hinweis Pflege von Edelstahlartikeln / -Möbel

Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie diese Pflegea- und Aufbauanleitung sorgfältig und aufmerksam und beachten Sie die darin gegebenen Hinweise.

In dieser Anleitung erhalten Sie Informationen zum Aufbau, zur Einrichtung, zum Betrieb, zur Wartung, zur Reinigung und zur etwaigen Entsorgung dieses Gerätes.

Diese Anleitung ist Bestandteil des Gerätes und sollte, für alle Personen, die mit der Installation, dem Betrieb, der Reinigung oder der Wartung dieses Gerätes zu tun haben, jederzeit zugänglich, in der Nähe des Gerätes, aufbewahrt werden.

Bei der Weitergabe des Gerätes an Dritte, muss diese Bedienungsanleitung mitgegeben werden.

Abbildungen in dieser Anleitung können vom Original Artikel abweichen. Technische Änderungen am Gerät behalten wir uns vor.

Bei Nichtbeachtung dieser Anleitung ist die Sicherheit des Gerätes nicht mehr gewährleistet.

Der Hersteller/Händler kann nicht verantwortlich gemacht werden für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen.

LIEFERUMFANG

FELIX, Prod.-Nr.: 213-40011 BASTIAN, Prod.-Nr.: 213-40001

• 2 Inbusschlüssel

• 8 Schrauben

• 8 Winkel

• 8 Unterlegscheiben (klein)

• 4 Unterlegscheiben (groß)

• 2 Bodenbläche

• 4 Abweiser

• 4 Lenkrollen(2x mit Feststellbremse)

• 2 Rahmen

• 4 Muttern

• 1 Betriebsanleitung

• 2 Inbusschlüssel

• 12 Schrauben

• 12 Winkel

• 12 Unterlegscheiben (klein)

• 4 Unterlegscheiben (groß)

• 3 Bodenbläche

• 4 Abweiser

• 4 Lenkrollen(2x mit Feststellbremse)

• 2 Rahmen

• 4 Muttern

• 1 Betriebsanleitung

DAVID, Prod.-Nr.: 213-41001

• 1 Inbusschlüssel

• 20 Schrauben

• 20 Winkel

• 20 Unterlegscheiben (klein)

• 4 Unterlegscheiben (groß)

- 5 Bodenbläche

• 4 Abweiser

• 4 Lenkrollen(2x mit Feststellbremse)

• 2 Rahmen

• 4 Muttern

• 1 Betriebsanleitung

NORMEN UND RICHTLINIEN

Das Gerät entspricht den aktuellen Normen und Richtlinien der EU.

Bei Bedarf lassen wir Ihnen die entsprechende Konformitätserklärung zukommen.

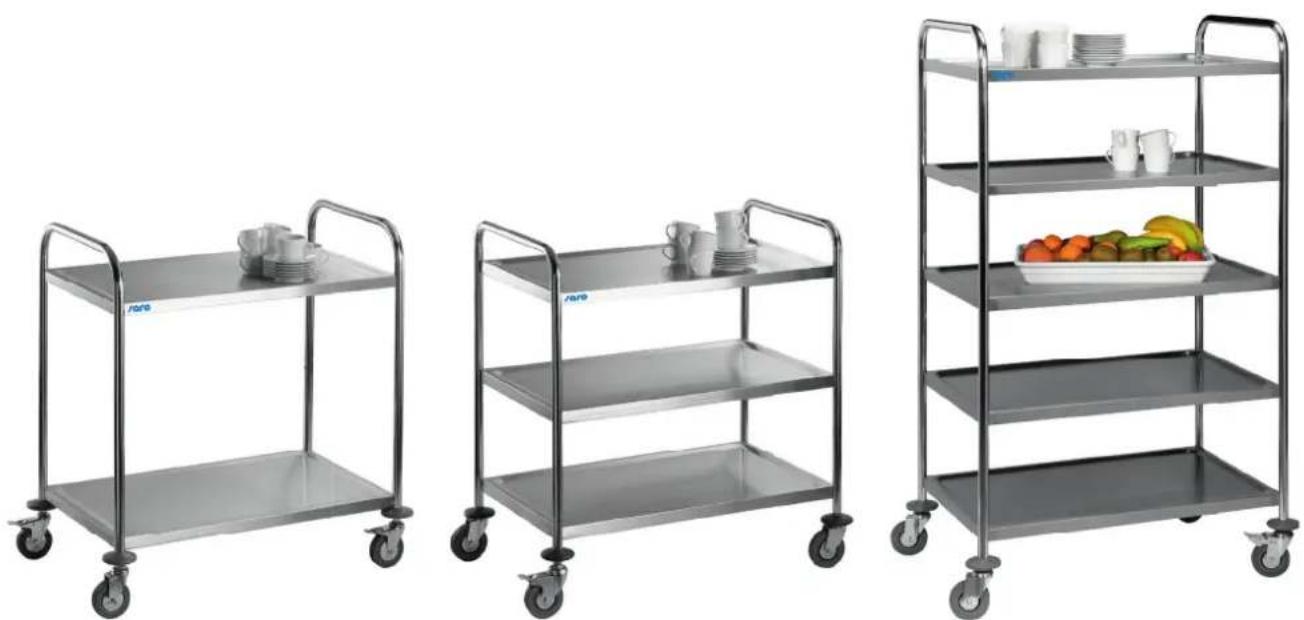

TECHNISCHE ÜBERSICHT / TECHNICAL OVERVIEW

MODEL FELIX BASTIAN DAVID
Material Edelstahl Edelstahl Edelstahl
Tragfähigkeit max. 50 kg, 2 Borde max. 75 kg, 3		Borde max. 130 kg, 5 Borde
Maße Außen	B 860 x T 540 x H 940 mm	B 860 x T 510 x H 940 mm	B 860 x T 540 x H 1540 mm
Bordabstand	600 mm	270 mm	255 mm
Gewicht	15	17	24
Bestell Nr.:	213-40011	213-40001	213-41001
stabile Ausführung	Ja	Ja	Ja
EAN-Code	4017337 033904	4017337 213986	4017337 036158

Technische Änderungen vorbehalten!

Abbildungen in dieser Anleitung können vom original Artikel abweichen.

• Lesen Sie diese Bedienungsanweisung sorgfältig durch, weil sie wichtige Informationen enthält für sicheres und sachgerechtes Arbeiten mit dem Gerät.
• Es ist ratsam, die Bedienungsanweisung dort aufzubewahren, wo man sie immer schnell zur Hand hat.
  • Bei Weitergabe des Gerätes an Dritte, geben Sie bitte auch diese Bedienungsanleitung mit.
• Sobald Sie das Gerät ausgepackt haben, prüfen Sie, ob alles in einwandfreiem Zustand ist. Sollte etwas beschädigt sein, benachrichtigen Sie Ihren Händler.
• Bewahren Sie die Verpackung des Gerätes auf. Nur in der Originalverpackung kann das Gerät sicher transportiert werden, z. B. zu Reparaturzwecken, bei einem Umzug etc. Falls eine Aufbewahrung nicht möglich ist, trennen Sie die verschiedenen Verpackungsmaterialien und liefern Sie diese bei der nächstgelegenen Sammelstelle zur sachgemäßen Entsorgung ab. Beachten Sie, dass alle Bestandteile der Verpackung (Plastikbeutel, Karton, Styroporteile, usw.) Kinder gefährden können und deshalb nicht in deren Nähe gelagert werden dürfen.
• Das Gerät darf nur zum Servieren oder Abräumen verwendet werden. Missbräuchlicher Einsatz kann Schäden verursachen und führt zum Verlust der Garantie.
• Beachten Sie die für den Einsatzbereich geltenden Unfallverhütungsvorschriften und die allgemeinen Sicherheitsbestimmungen.
• Der Hersteller/Händler kann nicht verantwortlich gemacht werden für Schäden, die durch Nichtbeachtung dieser Bedienungsanweisung entstehen. Außerdem ist dann die Sicherheit des Gerätes nicht mehr gewährleistet.

AUFBAUANLEITUNG

MODEL FELIX

Bestell-Nr.: 231-40011

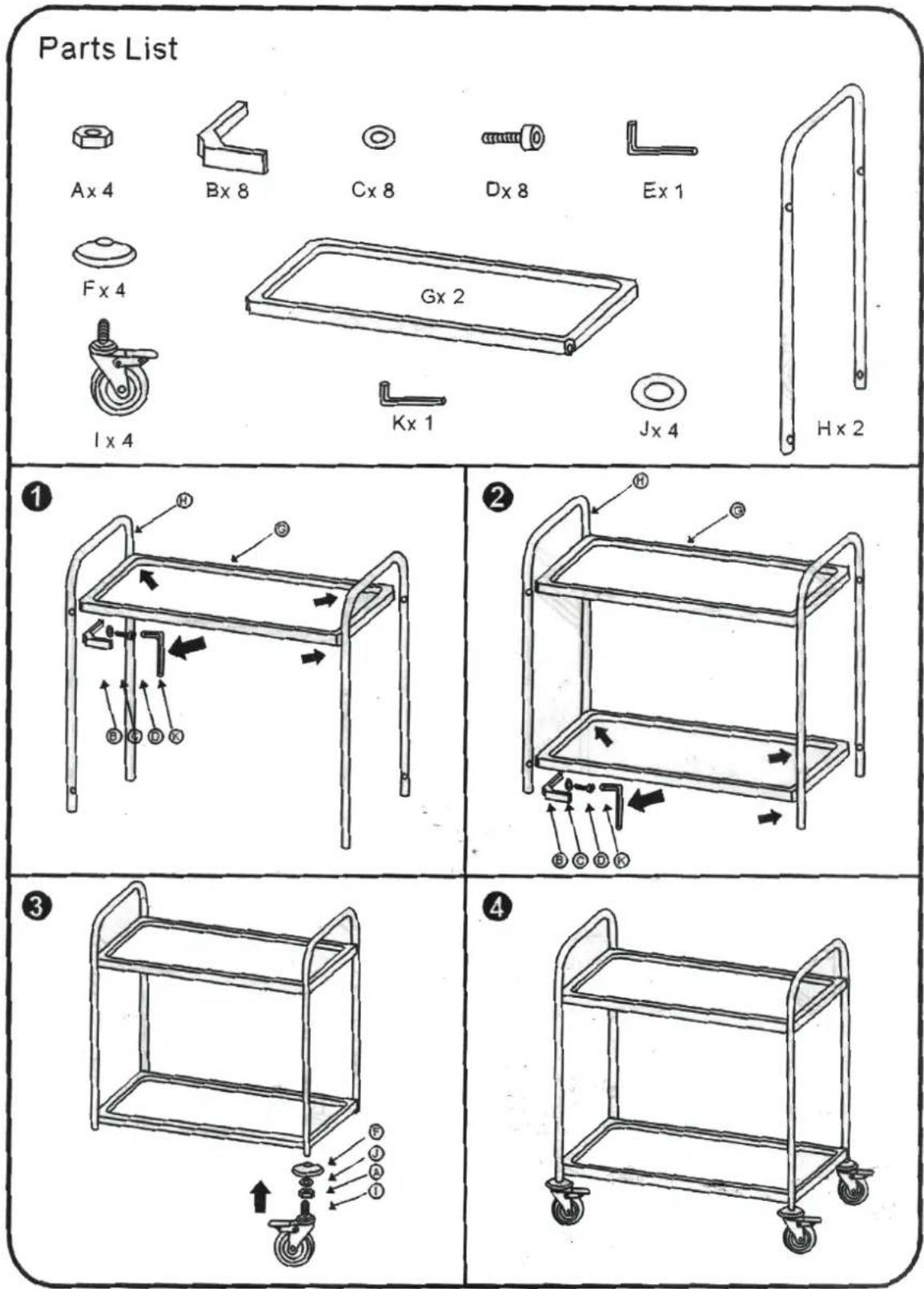

Parts List Ax 4 Bx 8 Cx 8 Dx 8 Ex 1 Fx 4 Gx 2 I x 4 Kx 1 Jx 4 H x 2 ① ② ③ ④

AUFBAUANLEITUNG

MODEL BASTIAN

Bestell-Nr.: 231-40001

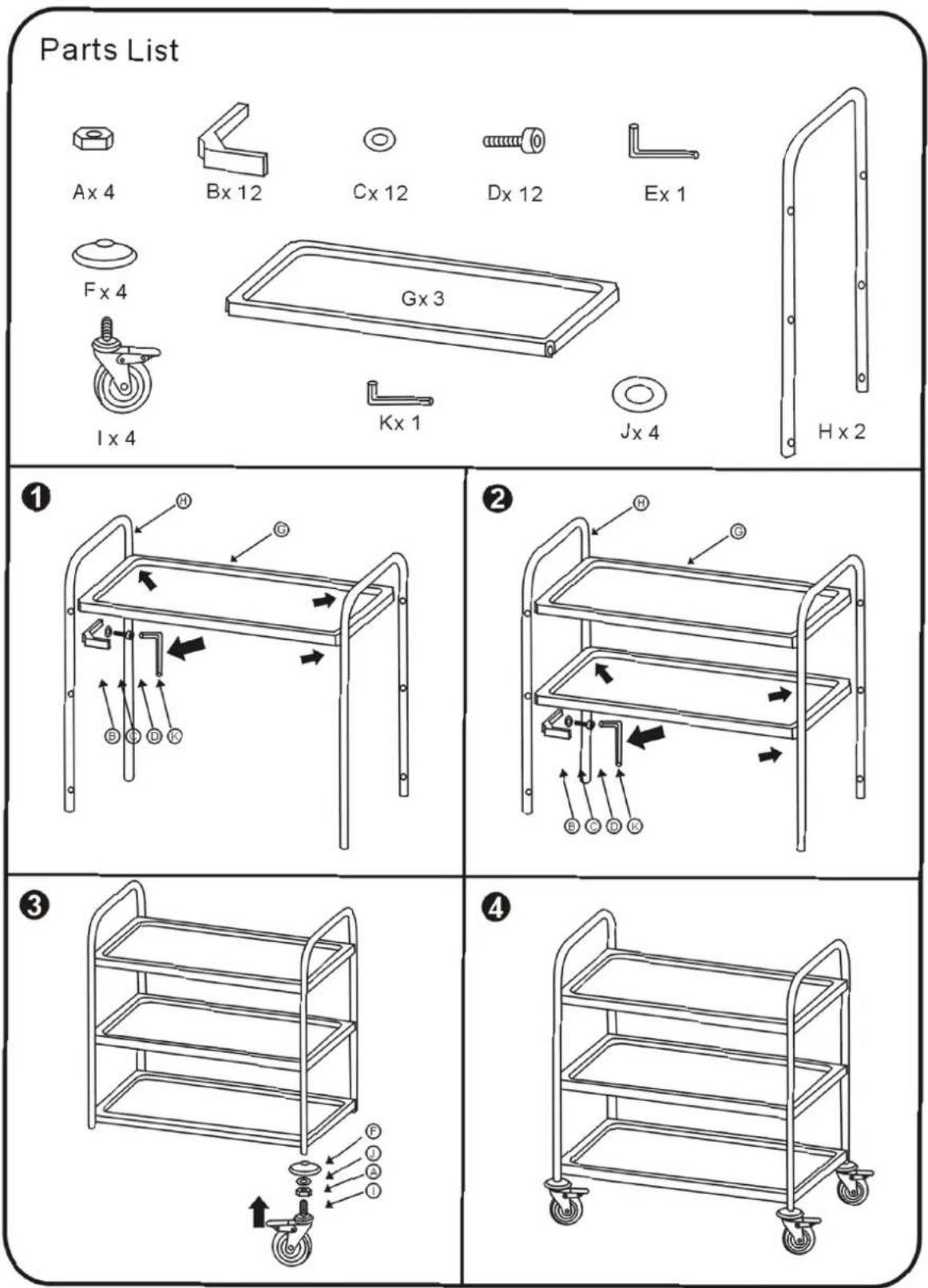

Parts List Ax 4 Bx 12 Cx 12 Dx 12 Ex 1 Fx 4 Gx 3 I x 4 Kx 1 Jx 4 H x 2 ① ② ③ ④

AUFBAUANLEITUNG

MODEL DAVID

Bestell-Nr.: 231-41001

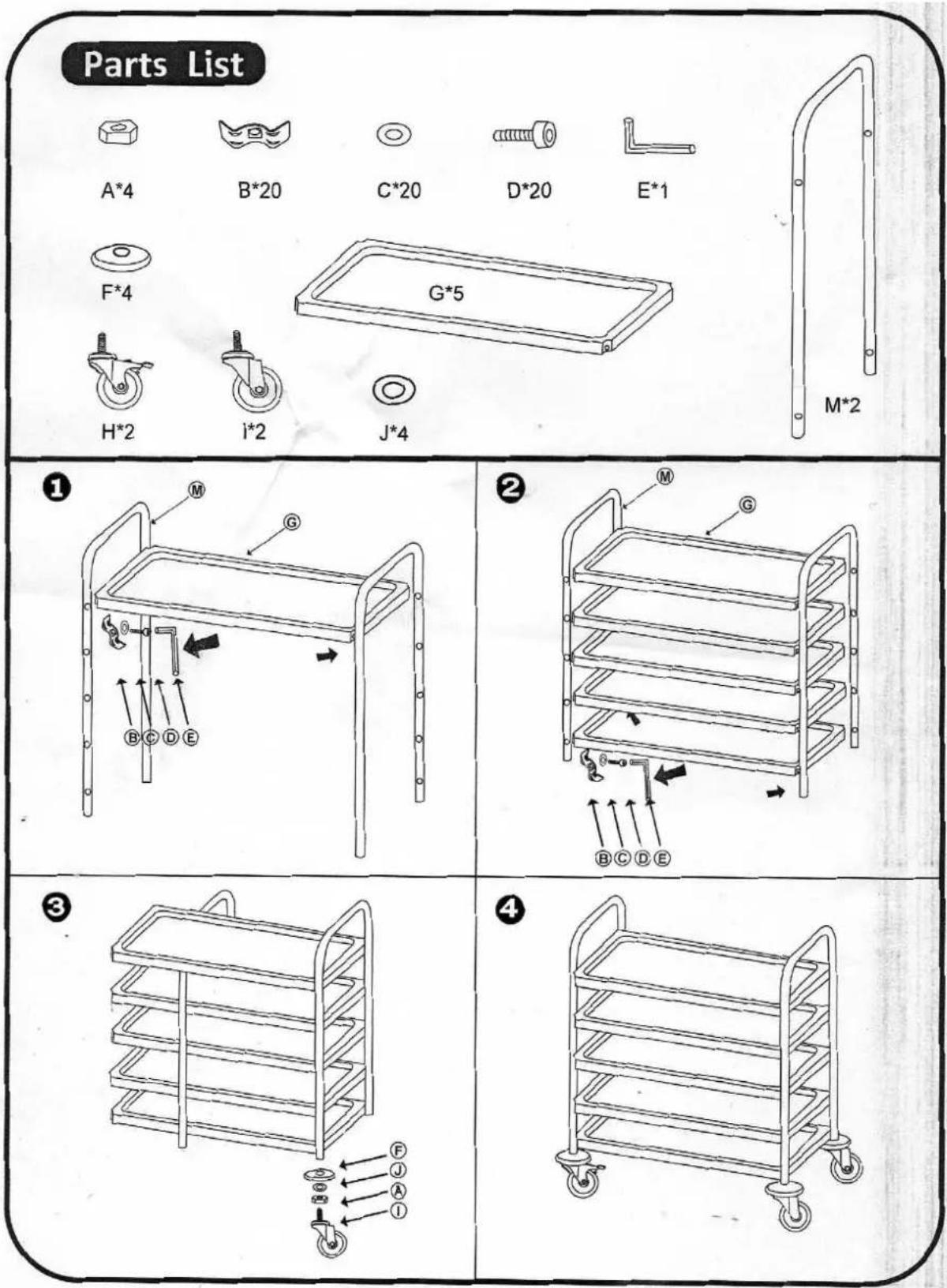

Parts List A*4 B*20 C*20 D*20 E*1 F*4 G*5 H*2 I*2 J*4 M*2 ① ② ③ ④

ALLGEMEINE HINWEISE EDELSTAHLARTIKELN / -MÖBELN

Edelstahl ist ein Sammelbegriff für nichtrostende Stähle, für mehr oder weniger komplexe Legierungen aus Eisen und anderen Metallen.

Durch diese Legierungen wird unter Sauerstoff-/Lufteinfluss eine dünne Schutzschicht, nur wenige Atomlagen dick, an ihrer Oberfläche gebildet. Die sogenannte Passivschicht.

Diese Passivschicht kann auch immer wieder neu gebildet werden, unter der Voraussetzung einer metallisch blanken, von Verunreinigungen freien Oberfläche.

Ein Trugschluss ist aber, dass rostfreier Edelstahl überhaupt nicht rosten kann. Bei unzureichendem Schutz oder Pflege ist das sehr wohl möglich.

Wichtig ist auch die Erstreinigung.

ERSTREINIGUNG VON EDELSTAHLARTIKELN / -MÖBELN

Während Herstellung, Transport, Lagerung und Montage können die Oberflächen verschmutzen.

(z. B.: Absetzen von Schleifstaub, Spänen, Schweißspritzer, Ruß oder durch Abrieb von Fremdmaterial kann es zu Flugrost kommen).

Dieses Rosten von Fremdmaterial auf der Edelstahloberfläche führt zur Beschädigung und zum Durchdringen der Passivschicht. Diese lokale Beschädigung kann dann zu Lochfraß im Edelstahl führen.

Daher ist die Erstreinigung so wichtig, nicht nur aus hygienischen Gründen.

Bitte verwenden Sie unter keinen Umständen folgene Reinigunsmittel:

Chlor- o. chloridhaltig, mit Salzsäure (in sauren Reinigern), mit Schwefelsäure o. andere aggressive Reinigungsmittel. Diese verursachen Verfärbungen (schwarz) des Edelstahles o. schädigen die Passiv-schicht für den Korrosionsschutz.

Aus dem Saro Sortiment können wir hier den Edelstahlreiniger R50 mit der Saro-Best.-Nr.: 192-1000, in einer 400 ml-Spraydose (mit nur reiner Luft als Treibgas), empfehlen. R50 entfettet, schützt und bringt Glanz in einem Arbeitsgang.

ACHTUNG

• Auch Würzkonzentrate wie Senf, Essig- oder Zitronensäureessenzen, Kochsalzlösungen, Würztabletten und ähnliches können zur Schädigung der Edelstahloberfläche führen, wenn sie nicht sofort beseitig werden.
• Kratzer entstehen durch die Verwendung von Scheuermilch, Schabern, Metall-/Topfschwämmen, Stahlwolle und anderen harten Gegenständen.
• Während der Benutzung kann es zu Schäden durch andere bewegliche Geräte / -utensilien aus hartem Material wie Edelstahl o. ä. kommen, die über die Edelstahlflächen z. B. gezogen werden. Achten Sie auch hierauf.

REINIGUNG VON EDELSTAHLARTIKEL

• Nutzen Sie zum reinigen einen feucht-warmen Tuch/Schwamm/Vlies, gerne auch ein Mikrofasertuch ohne Metallanteile.
• Hartnäckige Verschmutzungen können durch das 10 bis 20 minütige Auflegen von einem feuchten Tuch (auch Küchenrolle) auf dieser Stelle - gelöst werden, um die Reinigung zu erleichtern.
• Eventuelle Spülmittelreste sind durch Nachwischen mit klarem Wasser zu entfernen. Anschließend mit einem weichen Tuch/Schwamm die Flächen trocken reiben.
• Für die Grobreinigung nehmen Sie nach dem ausschütten des Ascheauffangbehälters einen weichen Pinsel, um festsitzende Ascherückstände zu beseitigen.

ALLGEMEINER HINWEIS PFLEGE VON EDELSTAHLARTIKELN / -MÖBELN

• Bei Verwendung von Pflegeprodukten, wie Edelstahlreiniger, wird die Oberfläche optimal geschützt.
• Befüllen Sie den Korpus bei Bedarf mit einem 18 Liter Müllsack.
• Reinigen Sie das Produkt regelmäßig unter Beachtung der Hygieneverordnung.
• Für die Grobreinigung nehmen Sie nach dem ausschütten des Ascheauffangbehälters einen weichen Pinsel, um festsitzende Ascherückstände zu beseitigen.

VERPACKUNGS-ENTSORGUNG

Die Verpackungsmaterialien bitte entsprechend trennen und den zuständigen Sammelstellen zur Wiederverwertung und zur Umweltschohnung zuführen.

saro®

FELIX, Prod.-Nr.: 213-40011

• 2 Allen key

• 8 screws

• 8 angles

• 8 washers (small)

• 4 washers (small)

• 2 Floor space

• 4 deflector

• 4 wheels (2 with brakes) brake)

• 2 frames

• 4 screw-nuts

• 1 instruction manual

BASTIAN, Prod.-Nr.: 213-40001

• 2 Allen key

• 12 screws

• 12 angles

• 12 washers (small)

• 4 washers (small)

• 3 Floor space

• 4 deflector

• 4 wheels (2 with brakes)

• 2 frames

• 4 screw-nuts

• 1 instruction manual

DAVID, Prod.-Nr.: 213-41001

• 1 Allen key

• 20 screws

• 20 angles

• 20 washers (small)

• 4 washers (small)

• 5 Floor space

• 4 deflector

• 4 wheels (2 with brakes)

• 2 frames

• 4 screw-nuts

• 1 instruction manual

STANDARDS AND DIRECTIVES

Bestell-Nr.: 231-41001

Parts List A*4 B*20 C*20 D*20 E*1 F*4 G*5 H*2 I*2 J*4 M*2 ① ② ③ ④

GENERAL INFORMATION STAINLESS STEEL ARTICLES / FURNITURE
