BEDIENUNGSANLEITUNG DHG570XP1 DE DIETRICH
WICHTIG: VOR DEM AUSFühren von INSTALLATIONSCHRITTEN UND DER INBETRIEBNAHME, DIE FOLGENDEN ANWEISUNGEN LESEN:
Der Mindestabstand zwischen der Topf-Trägerfläche auf der Kochmulde und dem unteren Teil der Abzughaube muss 65 cm betragen. Geben die Installationsanleitungen der Kochmulde einen hohenen Abstand an, so ist dieser einzuhalten.
Ein Anschluss der Abluftleitungen an Verbrennung-sabgaskamine (zum Beispiel Zentralhezung, Heizgeräte, Badezimmeröfen usw.) ist nicht gestattet.
In jeder Fall sind bei der Ableitung der Abluft die behörddlichen Vorschriften zu beachten. Desweiteren darf die Abluft nur dann durch ein Loch in der Wand geleitet werden, wenn diese für diesen Zweck bestimmt ist.
Achtung! Bei gleichzeitigem Betrieb einer Abluft-Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z. B. gas-, öl- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung besteht. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von hochstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Daher den Raum mit Lüftungsanschlüssen versehen, die einen konstanten Zustrom von Frischluft gewährleisten. Das Typenschild im Innern des Geräts kontrollieren: Den folgenden Anweisungen folgen, falls das Symbol (回) erscheint; diesen Gerät weist konstruktive technische Details auf, die unter die Isolierungsklasse II fallen und deshalb muss es nicht geerdet werden.
Das Typenschild im Innern des Geräts kontrollieren: den folgenden Anweisungen folgen, falls das Symbol (回) NICTHT erscheint; ACHTUNG: diesen Gerät muss geerdet werden. Beim elektrischen Anschluss sicherstellen, dass die Steckdose eine Erdung aufweist.
Beim elektrischen Anschluss muss überprüft werden, ob die Spannungswerte des Stromnetzes mit den Werten auf dem im Innern des Gerätes angebrachten Typenschlds übereinstimmen. Falls Ihr Gerät nicht mit einem fest angeschlossenem Kabel mit Stecker oder einer sonstigen Vorrichtung, die eine allpolige Unterbrechung mit einer Kontaktöffnung von mindestens 3 mm versehen ist, so müssen die entsprechenden Trennvorrichtungen bei der festen Installation vorgesehen werden. Das Gerät so aufstellen, dass der Stecker zugänglich ist, falls Ihr Gerät mit einem Netzkabel mit Stecker ausgestattet ist.
Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden.
ACHTUNG: these Gerät must geerdet werden.
GEBRAUCH
In der unmittelbaren Nähe des Geräts die Benutzung von flammenerzeugenden Materialien (Flambieren) vermeiden.
Beim Frittieren besonder auf die Brandgefahr achten, die durch Öl und Fette verursacht wird. Besonderss gefährlich ist die Entflammbarkeit von bereits benutztem Öl. Keine offen Elektrogrills verwenden.
Zur Vermeidung einer möglichen Brandgefahr die Anweisungen zur Reinigung der Fettfilter und zur Entfernung eventueller Fettablagerungen auf dem Gerät beachten.
WARTUNG
Nur eine sorgfällige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Geräts.
Die Entflammung eventueller Fettablagerungen vom Gerät erfolgt in regelmäßigen Abständen in Abhängigkeit von der Benutzung (zumindest alle zwei Monate). Die Verwendung von scheuernden oder korrosiven Produkten vermeiden. Für die äußere Reinigung von lackierten Geräten ein mit lauwarmen Wasser und Neutralreiniger angefeuchtetes Tuch verwenden; für die äußere Reinigung der Geräte aus Stahl, Kupfer und Messing wird die Verwendung von Spezialprodukten empfohlen, wobei die auf dem Produktie angegebenen Anweisungen zu beachten sind; für die innere Reinigung der Geräte einen in denaturalisierten Äthylalkohol eingetauchten Lappen (oder Pinsel) verwenden.
GERATEBESCHREIBUNG
Die im vorliegenden Dokument erwähnten Beschreibungen und Eigenschaften dienen Informationszwecken und sind nicht Pflicht.
Der Qualitat unserer Produkte safer, behalten wir uns das Recht vor, ohne Vorankundigung beliebige Änderungen bzw.
Verbesserungen vorzunehmen.
Je nach dem erstandenen Modell kann die Haube mit Umluft- oder Abluftversion oder mit einem AuBenmotor installiert werden.
Modelle DHG556XP- DHG576XP- DHG577XP-DHG589: These Modelle konnen je nach Bedarf mit Filter- oder Saugfunktion installiert werden.

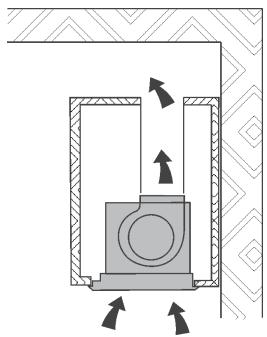

Bei Umluftversion (Abb. 1) werden die durch das Gerät befinderten Dūnste und die Abluft durch der Kohlefilter gereinigt und wieder in den Raum zurückgeführt. ACHTUNG: Bei Umluftversion sind Kohlefilter zu verwenden, die die in den Raum zurückgeführte Luft reinigen.

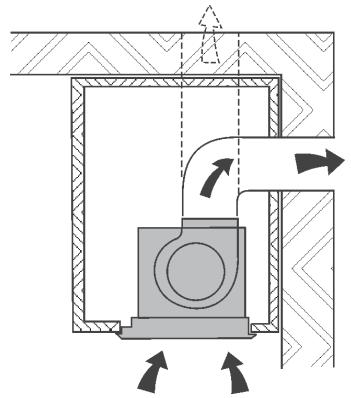

Bei Abluftversion (Abb. 2) werden Dampf und Kuchengerüche direkt, mit einem durch Wand oder Zimmerdecke geführten Abluftkanal, ins Freie geleitet. Deshalb fällt der Gebrauch von Kohlefiltern in thisem Falle weg.

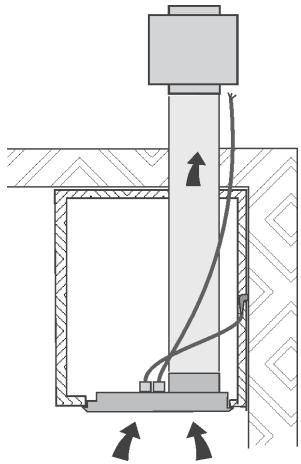

Modelle DHG560XP-DHG570XP: These Modelle konnen nur als Ausfuhrungen mit außerem Motor installiert werden (Abb. 3).
Das bedeutet, dass das Gerät an eine Saugsteuerung angeschlossen werden muss, die von einem getrennten Ort aus arbeitet und welche das Gerät als eine Zuleitungsbasis für die abzuleitende Luft benutzt.
Dieses Gerät entspricht der Gesetzesbestimmung vom 16.08.89 bezüglich der Beschänkung von Funkstörungen (EWG-Richtlinie Nr.76.889 abgeändert von der EWG-Richtlinie 87.308.)
Abb. 1
Abb. 2
Abb. 3
INSTALLATION
Es wird empfohlen, die Installationsschritte von einem Fachmann ausführten zu halten.
Bitte genau die Hinweise des Paragraphen „WICHTIG" auf Seite 15 der Bedienungsanleitung lessen. Vor den
Montageoperationen muß/müssen zur leichteren Handhabung des Geräts die Antifettfilter entfernt werden: Den Festhalter

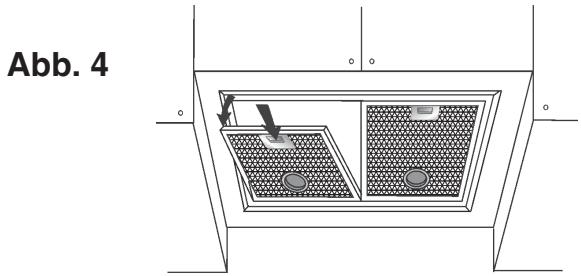

in der Nähe des Griffs nachinnen drucken und den Filter nach untenziehen (Abb. 4).
Vor der Montage des Geräts muß in der Hängeschrankunterseite ein dem Gerät entsprechender Ausschnitt vorgenommen werden (Abb.5). Die Hängeschrankunterseite muss 16 mm dick sein.
Überprüfen, dass die Befestigungsflügel (Abb. 6) zum Festmachen am Hängeschranks in einer angemessenen Höhe im
Verhältnis zur Dicke des Hängeschrankbodens positioniert sind.
Sollte dieser Abstand geringer sein als die Dicke, muss er erhöht werden,
indem die beiden hierfür vorgesehenen Schrauben im Innern des Geräts gelockert werden.
Abb. 6

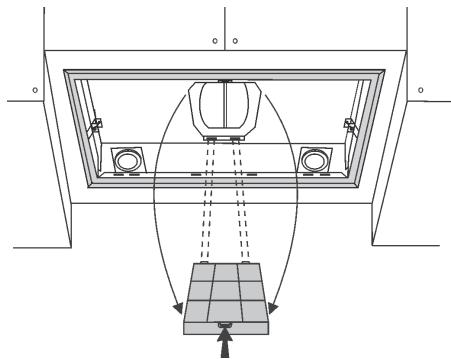

INSTALLATION UMLUFTVERSION
AuBerdem ist für einen Stromanschluß zu sorgen.
Das Gerät in den Ausschnitt eingefügen (Abb. 5).
Ein Luftabzugsloch oberhalb des HängeschrankesVBoreiten. (Abb.1)
Die im Gerät 2 Schrauben anziehen (Abb. 7) bis das Teil auf der Hinterseite des
Hänßeschranks haftet. Die beiden Schrauben nicht forcieren, damit die Metallbügel in
der richtigen Position bleiben. Einen Schlauch (nicht mitgeliefert) am Luftausgang des Gerätes
bis oberhalb des Hängeschranks anschließen. Die Fettfilter wieder montieren. Nun kann das
Gerät an die Stromversorgung angeschlossen werden.
Für die Stromzufuhr sorgen und eine Öffnung zur Luftableitung vorsehen (Abb. 2).
Das Gerät in den Ausschnitt eingefügen (Abb. 5).
Die im Gerät 2 Schrauben anziehen (Abb. 7) bis das Teil auf der Hinterseite des Hanßeschranks haftet. Die beiden Schrauben nicht forcieren, damit die Metallbügel in der richtigen Position bleiben.
Um die bestmöglichen Vorbedingungen zu erreichen, ist es zu empfehlen Abluftrohre mit folgenden Eigenschaften zu verwenden: möglichst kurzgehaltene Länge und, die gingste Anzahl von Kurven (Maximalwinkel der Kurve= 90 Grad), es mussen normengerechte (je nach Staat) Materialien verwendet werden, Innenseite möglichst glatt. Ausserdem ist es ratsam, drasticische Veränderungen des Rohrquerschmittes zu vermeiden (empfohlener Durchmesser: 150 mm). Das Gerät ist mit einem Reduzierstück 150-125cm ausgestattet.
Den Luftabzugsschlauch am Luftausgang des Gerätes (Abb.2) anschließen. Dazu einen flexiblen Schlauch verwenden, der mit einer Metallklemme am Luftausgang des Gerätes fixiert wird. (Schlauch und Klemme werden nicht mitgeliefert).
Zur Abnahme des Kohlefilters den Haltestift nachinnen drucken und so lange drehen, bis die beiden Laschen zum Vorschein kommt (Abb.8).
Die Fettfilter wieder montieren.
Abb. 8
Nun kann das Gerät an die Stromversorgung angeschlossen werden.

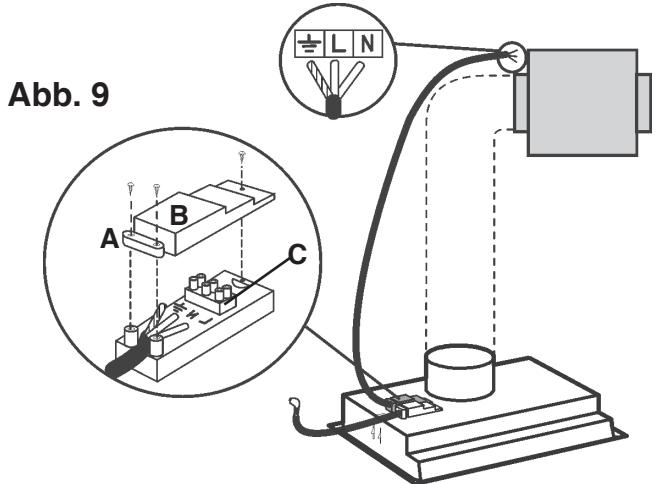

Nur fur Modelle mit AuBenmotor (DHG560XP- DHG570XP): Die Haube mit den entsprchenden Klemmen an den Strom der auBenliegenden Steuerung anschlieben (Abb.9): Kabelklemme A und Deckel B aus dem Anschlusskasten behmen. Verbindungskabel der Steuerung in der Klemme C anbringen. Kabelklemme A und Deckel B des Anschlusskastens wieder befestigen. Das andere Kabelende muss an der Klemme der auBenliegenden Steuerung angeschlossen werden.
Abb. 10
ABMONTIEREN DES GERÄTES
Den/die Fettfilter entfernen.
Während der folgenden Arbeiten immer das Gerät abstützen.

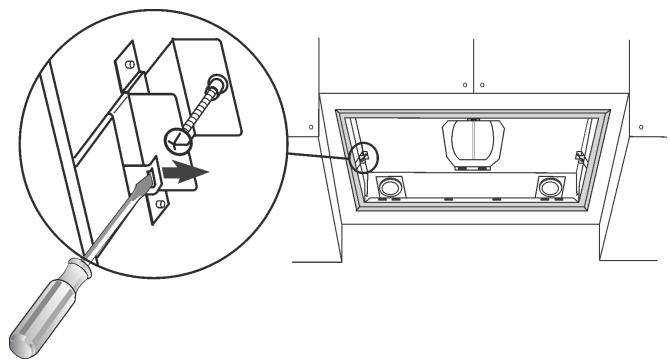

Die zwei Schrauben im Geräteinneren (Abb.7) lockern, die
beiden Zungen in Richtung Geräteinneres über die
vorgesehen Einschnittte verschieben (Abb.10) und das
Gerät herausnehmen.
Je nach Version ist das Gerät mit folgenden Bedienung ausgestattet:
A) Lampen EIN/AUS. These Taste wird auch für die Fett- und Kohlenfilter-Alarmfunktion verwendet
Filteralarm: Nach 30 Motorbetriebsstunden schaltet sich die LED L1 ein und bleibt eingeschaltet (es ist Zeit, die Fettfilter zu reinigen). Nach 120 Motorbetriebsstunden schaltet sich die LED L1 ein und blinkt (es ist Zeit, die Kohlenfilter auszutauschen, falls die Haube hiermit ausgestattet ist). Der Filteralarm wird NUR bei STEHENDEM Motor angezeigt. Zur Rückstellung des Filteralarmis (Rückstellung des STUNDEN-Zahlers) ist die Taste A 2 Sekunden lang gedrückt zu halten. B) Bei Drucken der Taste B schaltet sich der Motor auf der ersten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L2 angezeigt. Wenn die Taste für 2 Sekunden gedrückt gehalten wird, schaltet sich der Motor aus. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungtion aktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungtion ist die Taste erneutomal zu drucken. C) Bei Drucken der Taste C schaltet sich der Motor auf der zweiten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L3 angezeigt. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungtion aktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungtion ist die Taste erneutomal zu drucken. D) Bei Drucken der Taste D schaltet sich der Motor auf der dritten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L4 angezeigt. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungtion aktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungtion ist die Taste erneutomal zu drucken. E) Bei Drucken der Taste E schaltet sich der Motor auf der vierten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L5 angezeigt. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungtion aktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungtion ist die Taste erneutomal zu drucken.
ACHTUNG:BEI BETATIGUNG DER TIMERFUNKTION SCHALTET SICH DER MOTOR NACH 5 MINUTEN AUTOMATISCH AUS.
ACHTUNG:LEUCHTET DIE LED L1 Auf, SOLLten DI FETTFILTER GEREINIGT ODER DIE KOHLENFILTER
AUSGEWECHSELT WERDEN.
Abb. 11
DHG589XP
Bedienung - Abb. 12:
A) Lampen EIN/AUS. Diese Taste wird auch für die Fett- und Kohlenfilter-Alarmfunktion verwendet
Filteralarm: Nach 30 Motorbetriebsstunden schaltet sich die LED L1 ein und bleibt 30 Sekunden lang eingeschaltet (es ist Zeit, die Fettfilter zu reinigen). Nach 120 Motorbetriebsstunden schaltet sich die LED L1 ein und blinkt für 30 Sekunden (es ist Zeit, die Kohlenfilter auszutauschen, falls die Haube hiermit ausgestattet ist). Der Filteralarm wird NUR bei STEHENDEM Motor angezeigt. Zur Rückstellung des Filteralarmns (Rückstellung des STUNDEN-Zählers) ist die Taste A 2 Sekunden lang gedrückt zu halten.
B) Mit der Taste B wird der Sensor aktiviert/deaktiviert (nach der Aktivierung des Sensors leuchtet Led L2).
C) Bei Drücken der Taste C schaltet sich der Motor auf der ersten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L3 angezeigt. Wenn die Taste für 2 Sekunden gedrückt gehalten wird, schaltet sich der Motor aus. D) Bei Drücken der Taste D schaltet sich der Motor auf der zweiten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L4 angezeigt. E) Bei Drücken der Taste E schaltet sich der Motor auf der dritten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L5 angezeigt. F) Bei Drücken der Taste F schaltet sich der Motor auf der vierten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L6 angezeigt.
SENSORENSENSIBILITÄT: Die Sensibilität des Sensors kann je nach Bedarf reguliert werden. Bei gleichzeitigem Drücken der Tasten A und B wird die eingegebene Sensibilität durch das Blinken der 4 Led L3, L4, L5 und L6 angezeigt. Mit den Tasten C, D, E und F kann nun die gewünschte Sensibilität eingestellt werden (Taste C Mindestensibilität, Taste F Höchstsensilität). Für die Gaskochfelder die gingste Sensititätsstufe, für die Glaskeramikkochfelder die mittlere Sensititätsstufe, und für die Induktionskochfelder die höchste Sensititätsstufe einstellen.
ACHTUNG: LED L1 BLINKT. ENTWEDER KOHLEFEILTER WECHSELN ODER FETTFILTER REINIGEN.
SENSORENFUNKTION (Aktivierung mit Taste B): Dieses Gerät ist mit einem vollautomatischen System (Advanced Sensor Control) ausgestattet, mit dem alle Funktionen der Haube gesteuert werden. Durch these System haben Sie stets saubere und geruchsfrei Luft in ihrer Kuche, ohne selbst etwas tun zu müssen. Diese sehr sensiblen Sensoren erkennen alle Arten von Gerüchen, Dampf, Rauch oder Wärme, die beim Kochen entstehen. Das ASC System reagiert)sogar auf GAS.
Wenn die Sensorfunktion aktiviert ist, so wird die Geschwindigkeit nur vorübergehend mit den Tasten C, D, E, und F eingestellt, da der Sensor die Geschwindigkeit dann automatisch reguliert.
Abb. 12
Technische Daten - DHG556XP:
- 1 Motor mit 155W Leistung
- Spannung: 230-240V einphasig
- Beleuchting durch 2 20W-Halogenlampen
- Mit 150 cm langem Speisekabel zur Steckdose ausgestattet
- Bruttogewicht: 11 kg
-Nettogewicht:8,5kg - 2 metallische Fettfilter
Technische Daten - DHG576XP:
- 1 Motor mit 250W Leistung
Spannung: 230-240V einphasig - Beleuchting durch 2 20W-Halogenlampen
Mit 150 cm langem Speisekabel zur Steckdose ausgestattet - Bruttogewicht: 11 kg
-Nettogewicht:8,5kg - 2 metallische Fettfilter
Technische Daten - DHG577XP:
- 1 Motor mit 250W Leistung
- Spannung: 230-240V einphasig
- Beleuchting durch 2 20W-Halogenlampen
- Mit 150 cm langem Speisekabel zur Steckdose ausgestattet
- Bruttogewicht: 13,5 kg
- Nettogewicht: 10kg
- 2 metallische Fettfilter
Technische Daten - DHG589XP:
- 1 Motor mit 350W Leistung
- Spannung: 230-240V einphasig
- Beleuchting durch 2 20W-Halogenlampen
- Mit 150 cm langem Speisekabel zur Steckdose ausgestattet
- Bruttogewicht: 12 kg
- Nettogewicht: 9,5 kg
- 2 metallische Fettfilter
Technische Daten - DHG560XP:
- Spannung: 230-240V einphasig
- Beleuchting durch 2 20W-Halogenlampen
- Mit 150 cm langem Speisekabel zur Steckdose ausgestattet
- Bruttogewicht: 8 kg
- Nettogewicht: 6 kg
- 2 metallische Fettfilter
Technische Daten - DHG570XP:
- Spannung: 230-240V einphasig
- Beleuchting durch 2 20W-Halogenlampen
- Mit 150 cm langem Speisekabel zur Steckdose ausgestattet
- Bruttogewicht: 10,5 kg
- Nettogewicht: 8,5 kg
- 2 metallische Fettfilter

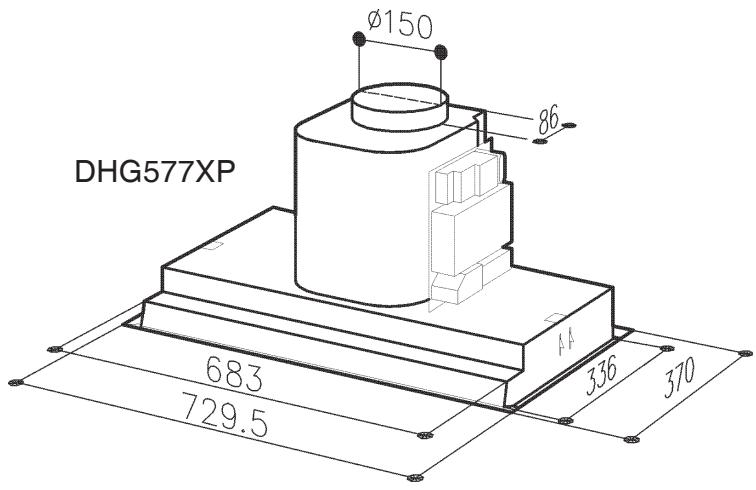

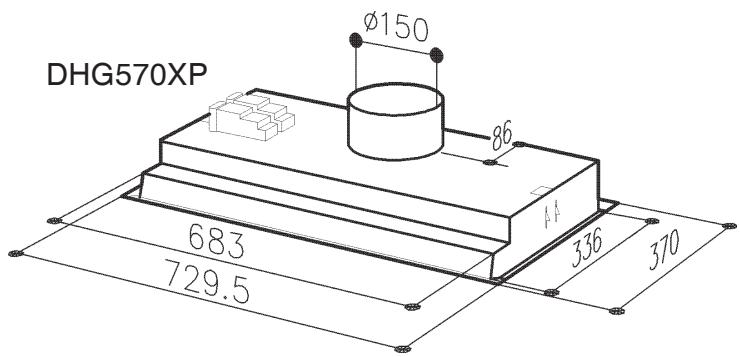

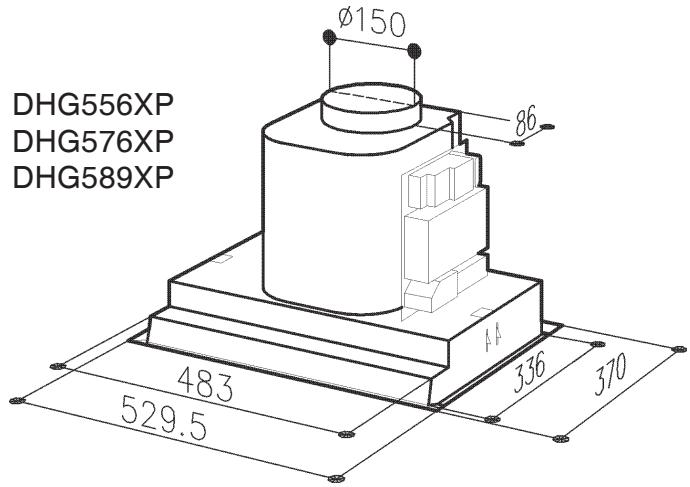

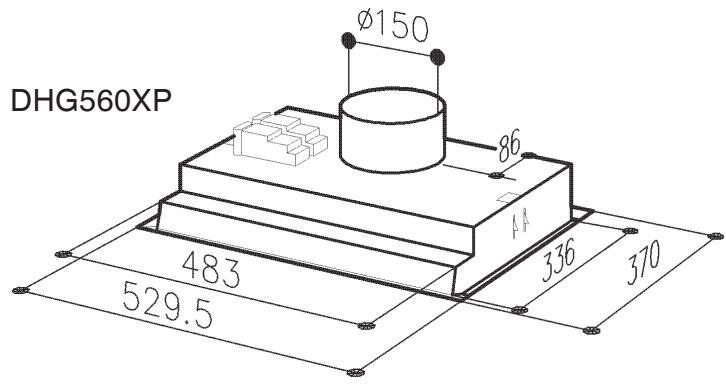

MaBe
STROMANSCHLUSS
Beim Stromanschluss überprüfen, dass die Spannung der auf dem Typenschild angegebenen entspricht.
Vor Beginn der Reinigungs- und Wartungsschritte das Gerät vom Netz trennen.
Der Stromanschluss muss gemäß den geltenden Bestimmungen vom Fachmann vorgenommen werden.
Dieses Gerät ist so konstruiert, dass es zur Isolationsklasse I gehört; es muss dazu geerdet werden.
WARTUNG
VOR BEGINN DER ARBEITEN STETS DIE HAUBE VOM NETZ TRENNNEN (STECKDOSE ODER SCHALTER). Nur eine sorgfaltige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Geräts.
ACHTUNG: DAS MODELL DHG589XP ISST MIT EINEM SENSOR AUSGESTATTET. VERWENDEN SIE KEINE SILIKONHALTIGEN PRODUKTE IN UNMITTELBERER NAHE, UM SCHÄDEN AM SENSOR ZU VERMEIDEN.
- Wartung des Gehäuses:
Be der Sauerung des Gehauses ist die Verwendung von Produkten, die Scheuermittel enthalten, zu vermeiden.
- Wartung des Fettfilters
Die Fettfilter benötigen eine regelmäßige Wartung und müssen alle zwei Monate gereinigt werden. Die Fettfilter entfern: Entsprechend dem Griff die Sperre nachinnen drücken und den Filter nach untenziehen (Abb.13). Die Filter mit einem normalen im Handel erhältlichen neutralen Produkt waschen, anschließend reichlich spülen und trocknen. Die Waschung kann auch in der Geschirrspulmaschine vorgenommen werden, damit ist darauf zu achten, die Filter nicht mit schmutzigem oder silbernem Geschirr in Berührung kommt zu halten. Die Fettfilter wieder einbauen.
- Wartung der Kohlefilter:
Wenn Sie das Gerät im Umluftbetrieb benutzen, müssen der Kohlefilter je nach Gebrauch im Durchschnitt alle sechs Monate ausgewechselt werden. Referenzdaten Kohlefilter: AH4063U1.

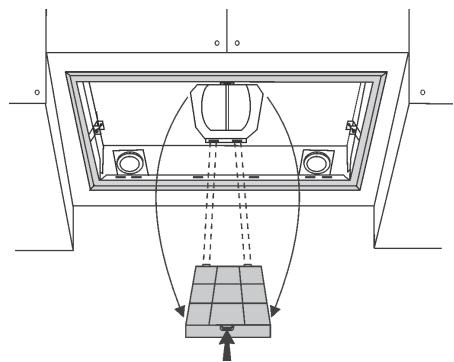

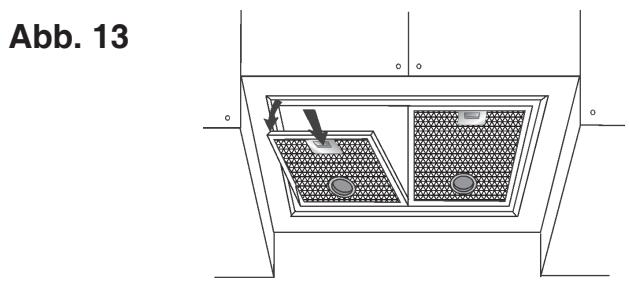

Zur Entfernung der Kohlefilter müssen zunachst die Fettfilter (Abb.13) entfernt werden.
Nehmen Sie dann den Kohlefilter an, indem Sie den Haltestift nachinnen drucken und so lange drehen, bis die beiden Laschen zum Vorschein kommt (Abb.14).
Der Kohlefilter austauschen und die Fettfilter wieder montieren.
Abb. 14

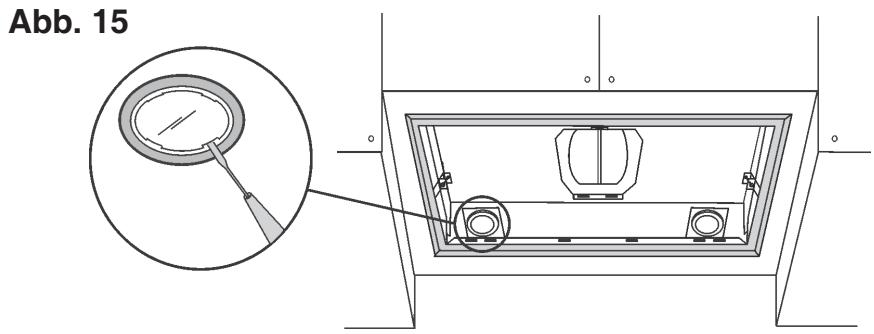

- Auswechselung der Halogenlampen:
Zum Wechsel der Halogenlampen müssen zunachst die Fettfilter abgenommen werden (Abb. 13). Fassen Sie den Deckel an den entsprechenden Vertiefungen und nehmen Sie den Deckel ab (Abb. 15). Mit Lampen desselben Typs ersetzen. ACHTUNG: Glaskolben nicht mit bloßen Händen anfassen.
