BEDIENUNGSANLEITUNG XTR 1 KETTLER

Bitte lessen Sie diese Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.

Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.

Zu Ihrer Sicherheit

Das Gerätarf nur für seinen bestimmungsgemäßen Zweck verwendet werden, d.h. für das Körpertraining erwachsener Personen.
■ Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßigen Gebrauch verursicht werden.
- Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen können, sind bestmöglich vermieden und abgesichert.
Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
■ Beschädigte Bauteile konnen ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile.
Führn Sie ca. alle 1 bis 2 Monate eine Kontrolle aller Geräteile, insbesondere der Schrauben und Muttern durch. Dies gilt

Zur Handhabung

Stellen Sie sicher, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
Machen Sie sich vor dem ersten Training mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut.
■ Eine Verwendung des Gerätes in direkter Höhe von Feuchträmen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Achten Sie auch darauf, dass keine Flüssigkeiten (Geträne, Schweiss, usw.) auf Teile des Gerätes gelangen. Dies könnte zu Korrosionen führen.
Das Trainingsgerät ist für Erwachsene konzipiert und keines falls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhagesehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschreiben. Wenn Sie Kinder davon an das Gerät halten, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen.
Das Gerät entspricht der Klasse S der Sicherheitsnorm DIN EN 957-1/-2/-4.
Das Gerät ist Klasse S (S=Studio) geprüft. Sollte das Gerät nicht im Heimbereich benutzt werden, beachten Sie dass der Zugang und die Beaufsichtigung speziell vom Eigentümer geregelt sein muss. Der Betrieb des Geräts in öffentlichen Bereichenarf nur unter fachlicher Aufsicht staatfinden. Der Umfang der Aufsicht ist von den Benutzern abhängig: Von ihrem Grad der

Montagehinweise

■Biitte prufen Sie,ob alle zum Lieferumfang gehorenden Teile vorhanden sind (s. Checkiste) und ob Transportschaden vorliegen.Sollete es AnlaB fur Beanstandungen geben, wenden Sie

insbesondere für die Griffbügel- und Trittplattenbefestigung sowie Lenker und Vorderrohrbefestigung.

Um das konstruktiv vorgegebene Sicherheitsniveau diesen Gerätes langfristig garantieren zu können, sollen das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einalm im Jahr).
■ Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin.
■ Lassen Sie vor Aufnahme des Trainings durch ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit thisem Gerät geeignet sind. Der arztliche Befund sollte Grundlage für den Aufbau Ihrss Trainingsprogrammes sein. Falsches oder übermöbiges Training kann zu Gesundheitsschäden führen.
Alle hier nicht beschrieben Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährdung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig.
■ Im Zweifelsfall und bei Fragen wenden Sie sichitte an ihren Fachhändler.

Zuverlösigkeit, dem Alter, der Erfahrung usw.

Ein eventuell auftrendendes leises,bauartbedingtes Geräusch beim Auslauf der Schwungmasse hat keine Auswirkung auf die Funktion des Gerätes. Eventuell auftrendende Geräutsche beim Rückwartstreten der Pedalarme sind technisch bedingt und ebenfalls absolut unbedenklich.
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
Das Gerät verfügbar über ein magnetisches Bremssystem
■ Bei dem Crosstrainer handelt es sich um ein drehzahlunabhängig arbeitendes Trainingsgerät.
■ Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräteinnere oder in die Elektronik des Gerätes gelangt. Dies gilt auch für Körperschwei!
■ Kontrollieren Sie vor jeder Benutzung immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
■ Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sportschuhe).
Alle elektrischen Geräte senden beim Betrieb elektramagnetische Strahlung aus. Achten Sie darauf, weitere strahlungsintensive Geräte (z. B. Handys) nicht in direkter Höhe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfüllscht werden konnten (z. B. Pulsmessung).

sichitteanihrenFachhandler.

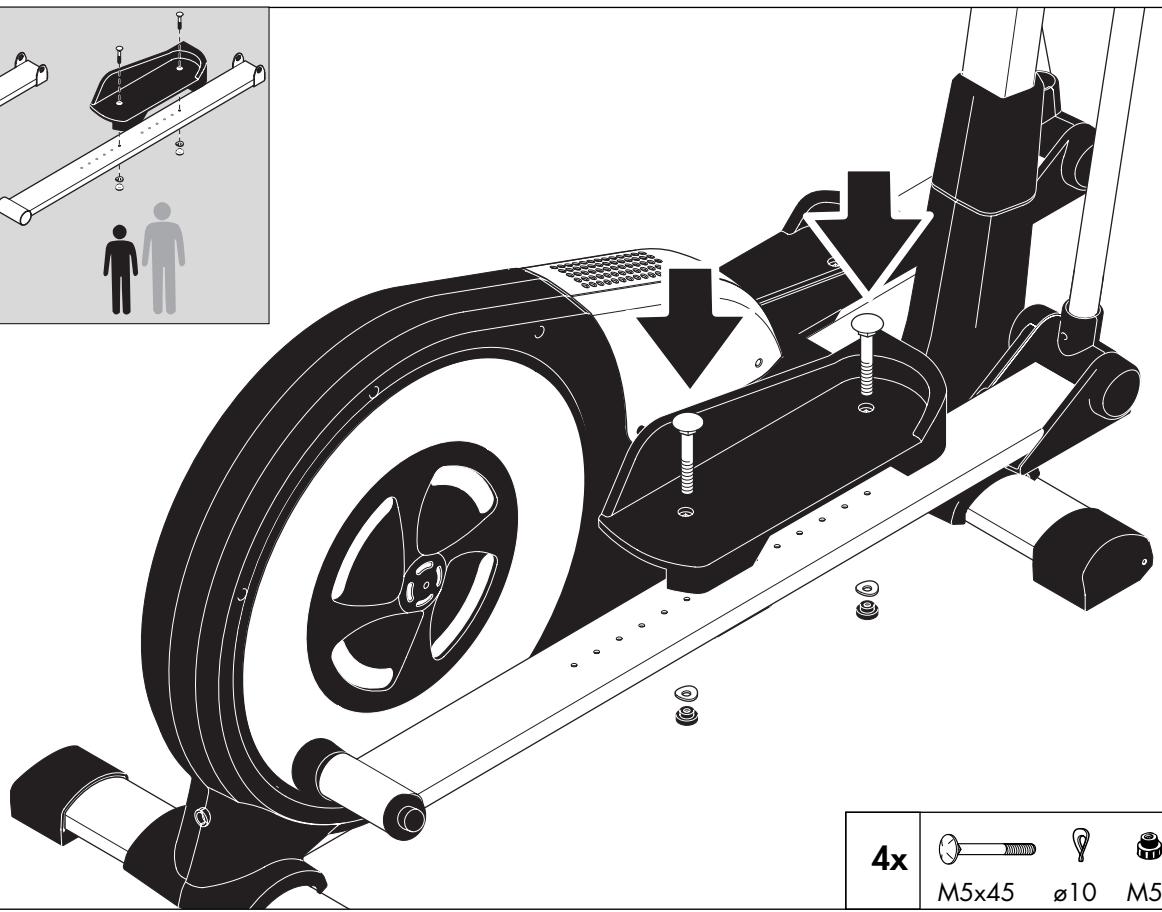

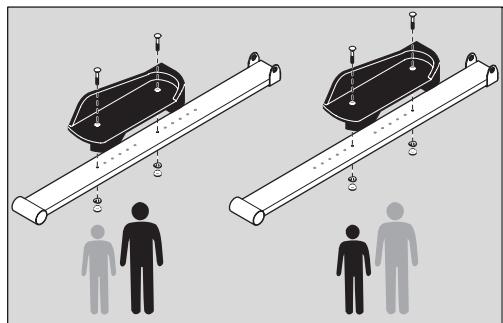

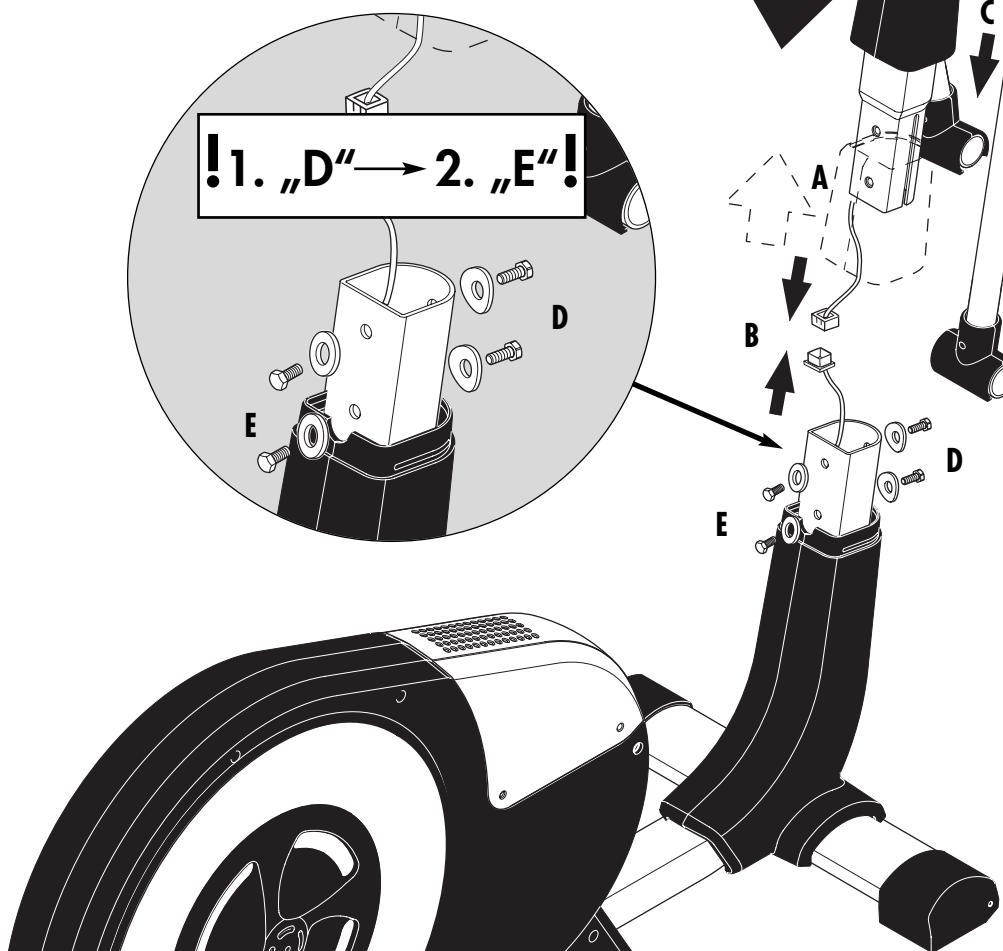

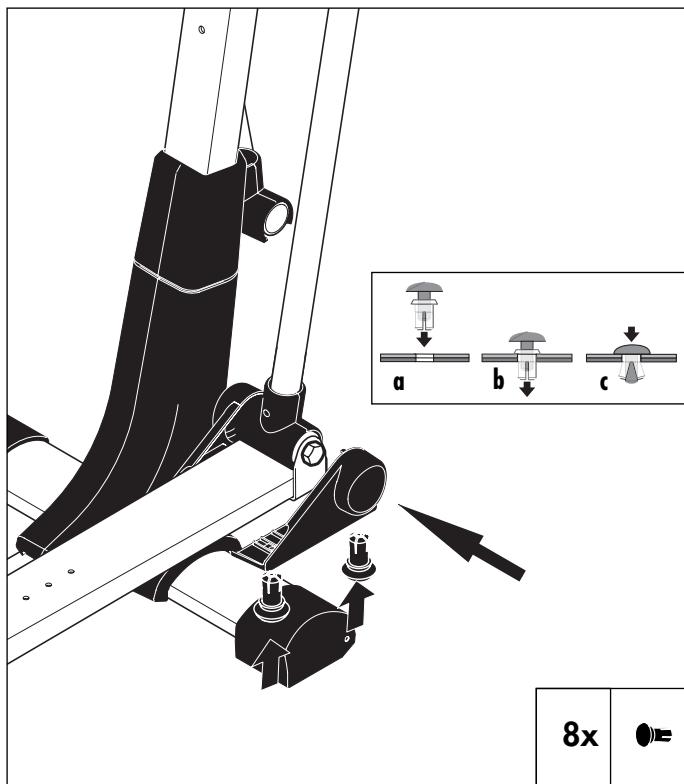

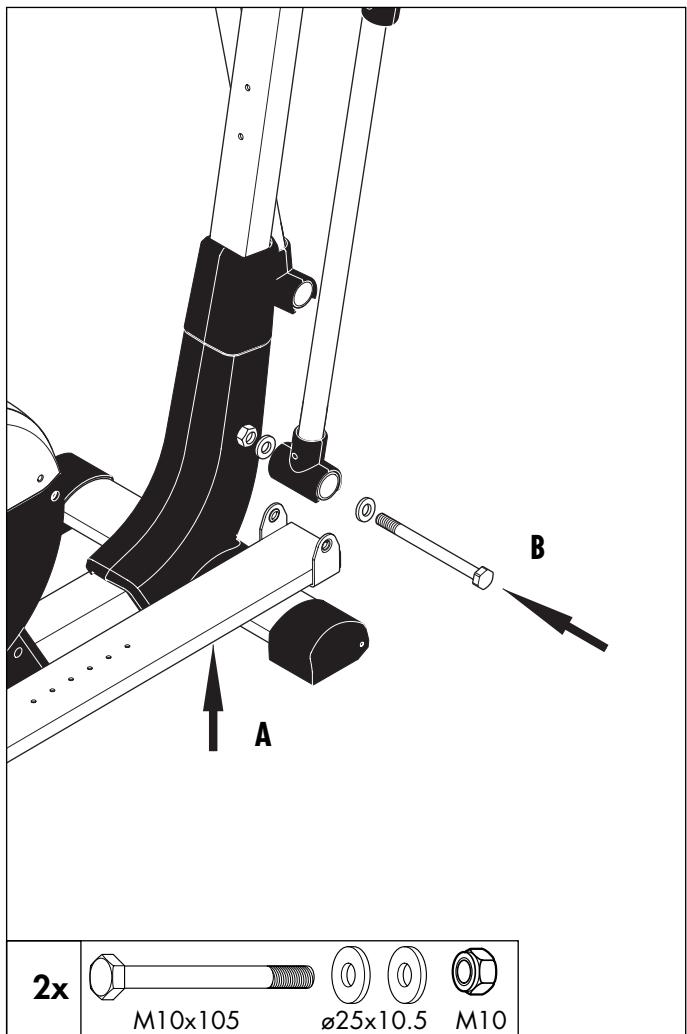

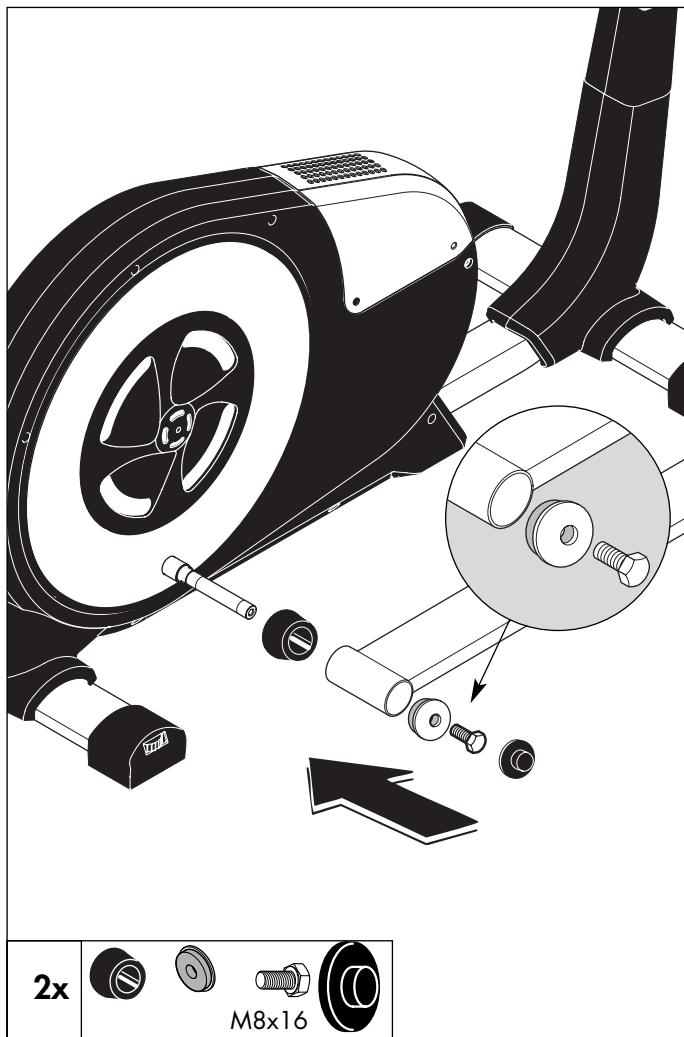

Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie

D

das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.

Die Montage des Gerätes muß sorgfällig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begaben Person in Anspruch.
■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie dazu sorgfältig und umsichtig bei der Montage des Gerätes vor!
Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen konnen. Bei Folien/Kunststoffüten für Kinder Erstickungsgefahr!

Ersatzteilbestellung Seite 21-23

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl sowie die unter aufgestempelte Kontrollnummer an.

Bestellbeispel: Art.-Nr. 07859-900 /Ersatzteil-Nr. 10118025/2 Stuck /Kontroll-Nr: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und gefelfert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist die

Das für einen Montageschrift notwithstanding Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.
■Bitte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder geloste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

ses durch den Zusammen "mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugegeben.

Heinz KETTLER GmbH & Co. KG

Postfach 1020·D-59463 Ense-Parsit

KETTLER Austria GmbH

Elsenwang 119·A-5322 Hof/Sbg.

CH Trisport AG

Im Bösch 67·CH-6331 Hünenberg

http://www.kettler.net

GB

B KETTLER Benelux B.V.

Filiaal Belgie · Brandekensweg 9 · B-2627 Schelle

CH Trisport AG

Im Bösch 67·CH-6331 Hūnenberg

http://www.kettler.net

NL

Im Bösch 67·CH-6331 Hünenberg

http://www.kettler.net

PL Wazne wskazówki

Messhilfe für Verschraubungsmaterial

Measuring help for screw connections
Gabarit pour système de serrae
NL Meethlp voor schroefmateraal

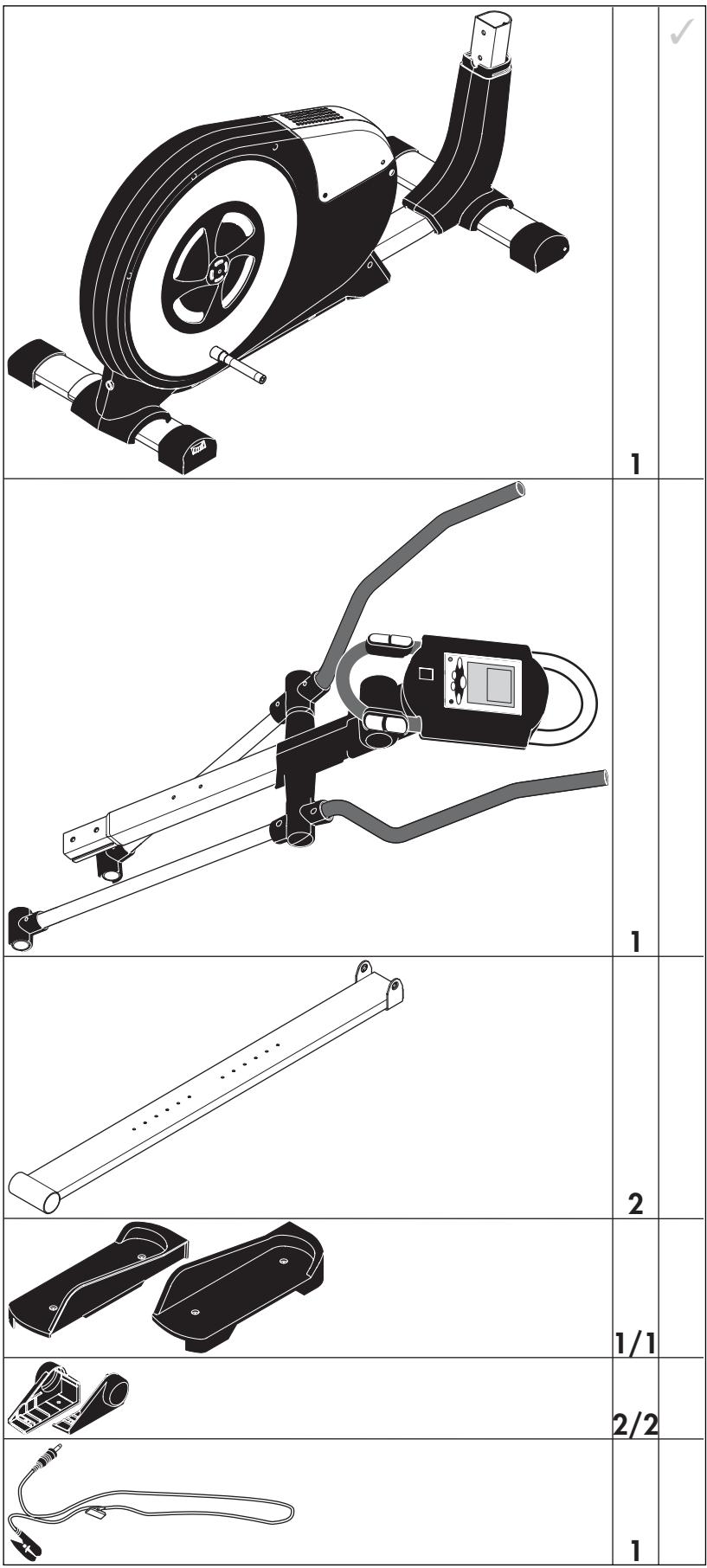

Checkliste (Packungsinhalt)

GB Checklist (contents of packaging)
F List de vérification (contenu de l'emballage)
NL Checkliest (verpakkingsinhoud)

E Listadecontrol的内容ido delpaquete)
① List di controllo (contenuto del pacco)
PL Lista kontrlna (zawartosc opakowania)

M10x105	2
M8x16	6
M5x45	4
M5	4
M10	2
∅21x8.4	2
∅10	4
∅25x8.4	2
∅25x10.5	4
	8
	2
	2
M5x20	2
	2
	1
	1/1

D Schraubverbindung regelmäßig kontrollier- ren.
GB The screwed connections must be controlled at regular intervals.
F Resserrer le raccord a vis a intervalles reguliers.
NL Schroefverbinding moet regelmatig op-nieuw vastgedraaid worden.
La atornilladura debe ser apretada con reg-.
gularidad.
① Il collegamento a vite va riserrato ad intervalli regolari.
PL PołcqzeniaŚrubowe musi byc regularnie dokrecane.

D 2x	M8x16	∅21x8,4
E 2x	M8x16	∅

2

3

4

5

4x

M5x45

010

M5

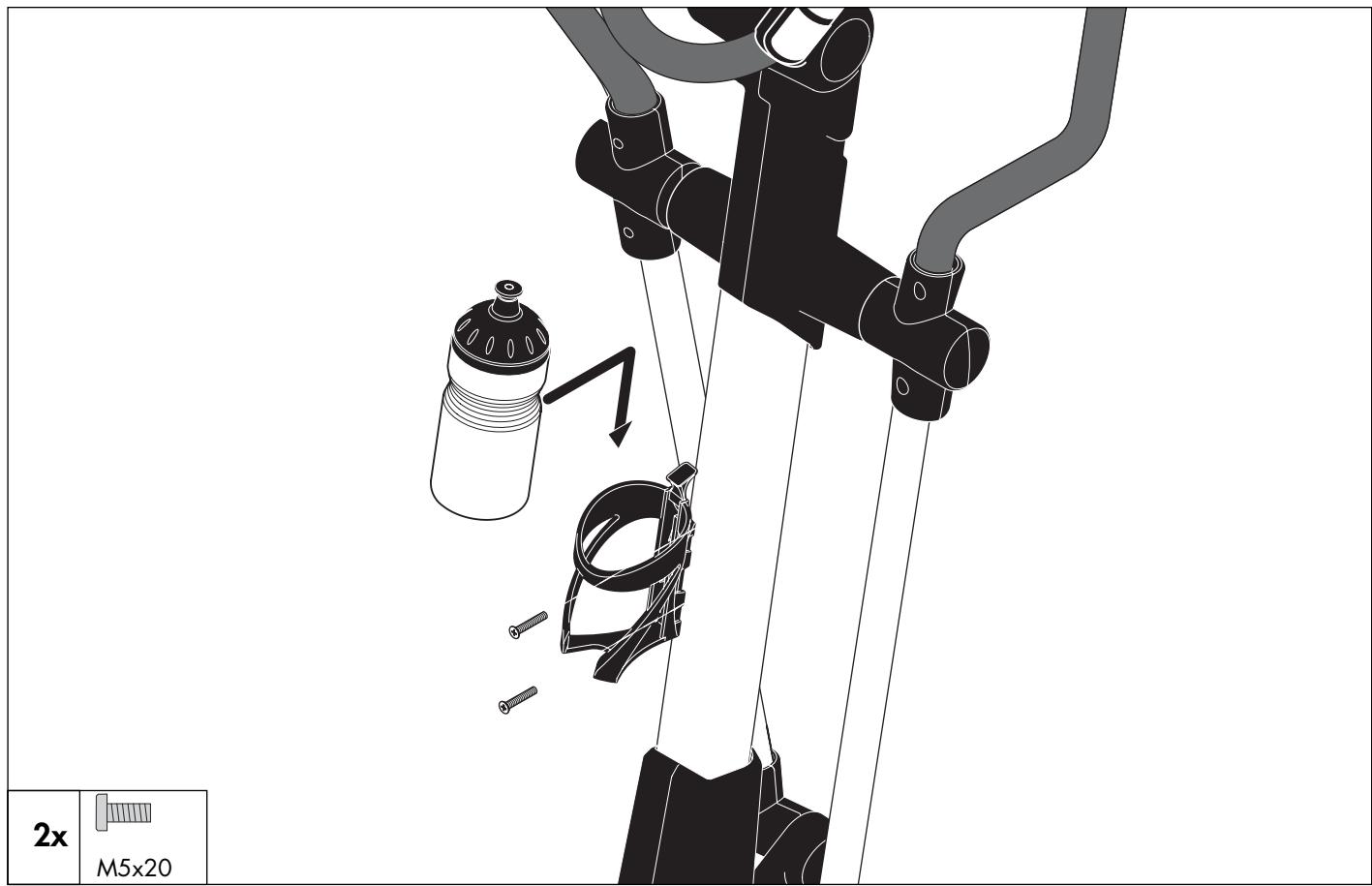

6

Handhabungshinweise

GB Handling

Eine schwache oder erloschene Computeranzeige macht einen Batteriewechsel erforderlich. Der Computer ist mit zwei Batterien ausgestattet. Nehmen Sie den Batteriewechsel wie folgt vor:

■ Nehmen Sie den Batteriefachdeckel ab und ersetzen Sie die Batterien durch zwei neue vom Typ AA 1,5V.
Achten Sie beim Einsatz der Batterien auf die Kennzeichnung im Batteriefachboden.
Sollte es nach dem Wiedereinschalten zu Fehlfunktionenkommen, klemmen Sie die Batterien noch einmal kurz ab und wieder an.

Wichtig: Aufgebrauchte Batterien fallen nicht unter die Garantiebestimmungen.

Verbrauchte Energiezellen dürfen nicht mehr in den Hausmüll.itte leisten Sie ihren Beitrag zum Umweltschutz und geben Sie verbrauchte Batterie beim Handel oder bei den Rücknahmestellen der Kommunen ab, damit die gesammelten Batterien anschließend ordnungsgemäß beseitigt oder umweltverträglich recyclelt werden können.

GB Battery change

Teile- Nr.	Crosstrainer CTR		07859-900
	Bezeichnung	Stück	Bestell-Nr.
1	Grundr.1-1620silb-met.7859-900	1	94314354
2	Kugelloger 6203-ZZ C3	2	33100017
3	Welle Crosstrainer17x114,5 4-7208a	1	11300055
4	Geschwindigkeitsaufnehmer-Aufnehmer 1350 mm	1	67000770
5	Kontakhalteblech	1	97200127
6	Spule gewickelt 1.3 m	1	94314436
7	Steuerung für Magnetspule	1	42860011
11	Stromkabel unter 2200 mm	1	67000772
12	Leitung mit Buchse 850 mm	1	42860012
13	Aufnahme für Netzstecker (2297)	1	70127365
15	Schnittstellte 300 mm	1	67000743
18	Netztrafo	1	42860006
20	Aufnahmeeblech mit Kugelloger 6300-ZZ (montiert)	1	94313101
21	Zugfeder für Umlenkrolle (4-5279)	1	25635052
22	Schwungrad (2-2192) kpl. montiert	1	91140380
23	Poly-V-Riemen 1651 PJ6	1	67005127
24	Laufrad	1	94313542
25	Riemenscheibe	1	94313544
26	Bolzen 20x133 m. Rechtsgewinde	1	10900061
27	Verkleidung rechts (3540)	1	70128677
28	Verkleidung links (3541)	1	70128678
29	Nabenabdeckung (3543)	2	70128679
30	Bogenverkleidung rechts (3544) mit Verbindungsbolzen	1	70128680
31	Bogenverkleidung links	1	70128681
32	Gelenkverkleidung rechts (3169)	2	70128424
33	Gelenkverkleidung links (3170)	2	70128429
34	Spreizniete 6x9.5mm	8	10418503
35	Bodenrohr 80x33x450	2	91111286-20
36	Bodenschoner 80x33 mit Hohenverstellung	2	91170389
37	Bodenschohner 80x33 mit Rolle rechts	1	91170387
38	Bodenschohner 80x33 mit Rolle links o. Abb.	1	91170388
39	Pedalarm (kpl. mit Kugellagern 6203-ZZ)	2	94315102
40	Bolzen 20x133 m. Linksgewinde	1	10900071
41	Kugelloger 6203-ZZ für Crosstrainer	8	33100038
42	Vorderrohr	1	94314357
51	Griffbügel-Einheit (kpl. mit Handpulsaufnehmer und Griffschlauch, montiert)	1	94314362
52	Griffschlauch 27,5x3x500mm, blau	1	10118083
53	Lüftungsaufsatz (3542)	1	70128563
55	Computer XTR1 (km) montiert	1	94314364
56	Cockpit-Unterteil (3787)	1	70128690
57	Stromkabel oben 1.200 mm	1	67000771
58	Pulsaufnahme Ohrclip	1	67000421
59	Handpulsaufnehmer WP 1007-5C	1	67000658
60	Lenkerrohrabdeckung (3089)	1	70128572
61	Armehel rechts (kpl.mit Kugellagern 6200-Z + 6203-ZZ + Distanzhr + Stopfen ø28mm)	1	94314365
62	Armehel links (kpl.mit Kugellagern 6200-Z + 6203-ZZ + Distanzhr + Stopfen ø28mm)	1	94314366
63	Kugelloger 6200-ZZ für Crosstrainer	4	33100036
64	Distanzhrø20x4.5x59mm	1	97201447
65	Griffschlauch 27,5x3x680mm blau	1	10118082
66	Lamellenstopfen ø28mm	2	10100018
67	Kugelloger 6203-ZZ	1	33100023
68	Halteblech (4-6649)	2	97200256
69	Fusstritt rechts (3171)	1	70128398
70	Fusstritt links (3172)	1	70128399
71	Drehpunktverkleidung Teil 1 (3165)	2	70128590
72	Drehpunktverkleidung Teil 2 (3166)	2	70128591
73	Gelenkpunktverkleidung Teil 1 (3167)	1	70128416
74	Gelenkpunktverkleidung Teil 2 (3168)	1	70128417
75	Distanzhülse (3126)	2	70133275
76	Abdeckkappe (1584)	2	70130860
77	Federscheibe A 5 DIN 137	4	10601001

Ersatzteilliste

Crossstrainer CTR

07859-900

Teile-

Nr.	Bezeichnung	Stück	Bestell-Nr.
78	Rändelmutter M5	4	10104000
79	Schraubenbeutel o. Abb.	1	94313723
80	Trinkflaschenhalter	1	70190051
81	Trinkflasche	1	70190041
82	Kabeldurchführung	1	67000088
84	Cockpit-Stütze links (3549)	1	70128683
85	Cockpit-Stütze rechts (3548) mit Berbindungsbolzen	1	70128682
86	Dichtscheibe 9,2x22x1mm mit Beschichtung	2	10505000
87	Einschubstück (3551)	1	70128695
88	Kasettenblech-Aufsatz (3322)	1	70128492
89	Cockpit-Oberteil (3546)	1	70128685
90	6kt-Schraube M10x105/17	2	10206111
91	MITTO Plastikschraube 4x35	6	10224072
93	Verbindungsbolzen (3295)	3	70128446
94	Folienpapier für Bodenrohr (o. Abb.)	2	34010120
95	Abdeckstopfen (HSA 2783)	2	10100171
