BEDIENUNGSANLEITUNG PABS 18-LI B2 PARKSIDE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR/BE	Instructions d’utilisation et consignes de sécurité	Page	5
NL/BE	Bedienings- en veiligheidsinstructies	Pagina	17
DE/AT/CH	Bedienungs- und Sicherheitshinweise	Seite	29

1 13 14 1 PARKSIDE PARKS LEAS 2 3 12 11 10 9 8 4 7 6 5

Tel.: [phone] (0,15 EUR/Min.)

e-mail: [e-mail]

IAN 66765

● Mise au rebut

- Technische gegevens

PABS 18-Li B2 Accuboorschroefmachine:

Bestimmungsgemäßer Gebrauch...... Seite 30

Ausstattung......Seite 31

Lieferumfang...... Seite 31

Technische Daten...... Seite 31

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit...... Seite 32

2. Elektrische Sicherheit ...... Seite 32

3. Sicherheit von Personen...... Seite 32

4. Verwendung und Behandlung des Elektrowerkzeugs...... Seite 33

5. Verwendung und Behandlung des Akkuwerkzeugs...... Seite 34

Sicherheitshinweise für Akku-Bohrschrauber ...... Seite 34

Achtung Leitungen! ...... Seite 34

Originalzubehör / -zusatzgeräte...... Seite 35

Vor der Inbetriebnahme

Akku-Pack laden.... Seite 35

Akku-Pack ins Gerät einsetzen / entnehmen...... Seite 35

Akkuzustand prüfen ...... Seite 35

Werkzeuge wechseln...... Seite 35

Drehmomentvorwahl.... Seite 36

2-Gang Getriebe ...... Seite 36

Inbetriebnahme

Ein-/Ausschalten...... Seite 36

Geschwindigkeit einstellen.... Seite 36

Drehrichtung umschalten....Seite 36

Tipps und Tricks...... Seite 36

Wartung und Reinigung......Seite 37

Service......Seite 37

Garantie...... Seite 38

Entsorgung......Seite 38

Konformitätserklärung / Hersteller ...... Seite 39

In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:
	Bedienungsanleitung lesen!		Schutzklasse II
	Warn- und Sicherheitshinweise beachten!		Schnellspannbohrfutter
	Vorsicht vor elektrischem Schlag! Lebensgefahr!		Spindelarretierung
	Explosionsgefahr!		Bohrstufe
	Watt (Wirkleistung)		Tragen Sie einen Gehörschutz!
	Bemessungs-Leerlaufdrehzahl		Kinder vom Elektrowerkzeug fernhalten!
	Volt (Wechselspannung)		Nur zur Verwendung in Innenräumen!
	Ampere-Stunde (Akku-Kapazität)!		Auf Unversehrtheit von Gerät, Netzkabel und Netzstecker achten!
	Newtonmeter (Drehmoment)		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Gleichstrom (Strom- und Spannungsart)		Werfen Sie Akkus nicht in den Hausmüll!

Akku-Bohrschrauber PABS 18-Li B2

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über

den richtigen Umgang mit Elektrowerkzeugen.

Lesen Sie die nachfolgende Bedienungsanleitung.

Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

- Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Bohren und Schrauben in Holz, Kunststoff und Metall bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungs-gemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

Ausstattung

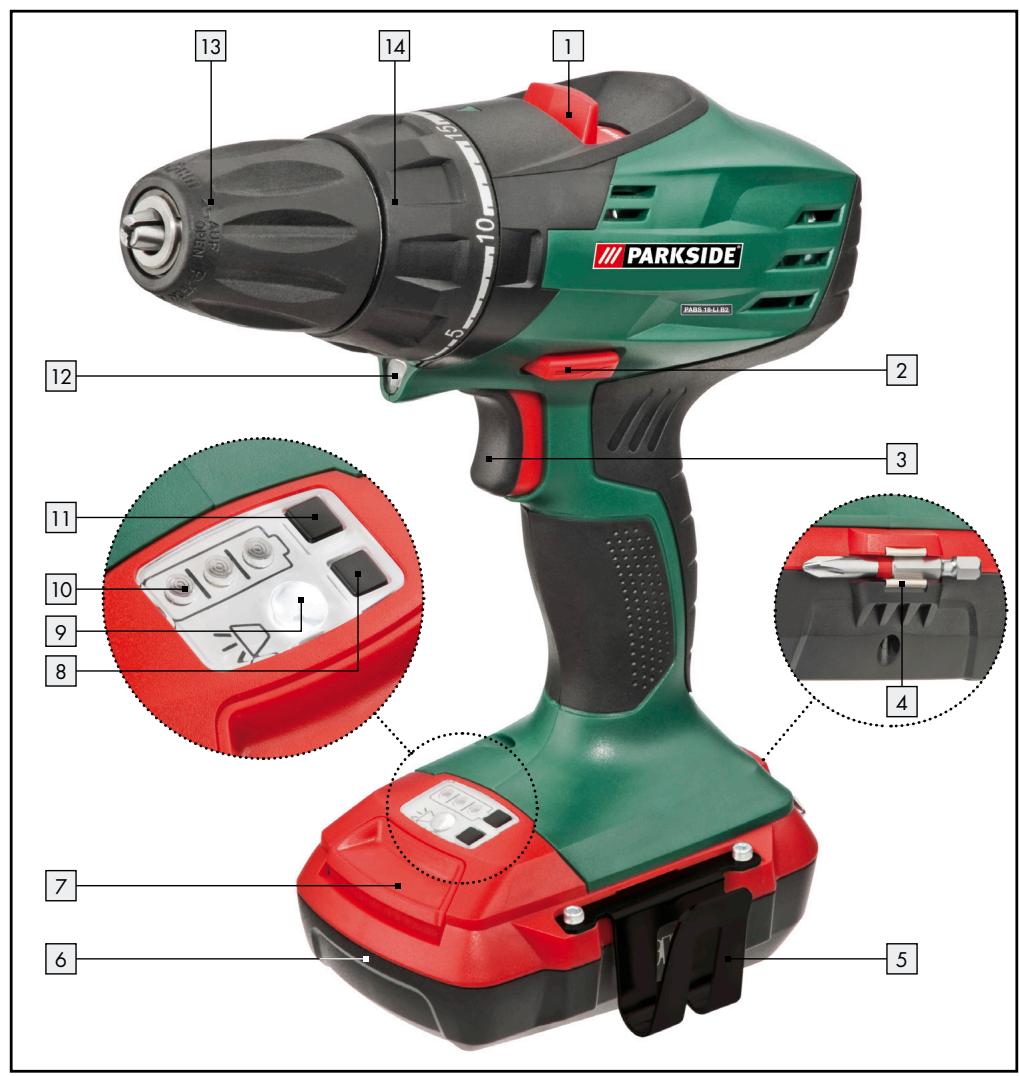

1 Gangwahlschalter
2 Drehrichtungsumschalter / Sperre
3 EIN-/AUS-Schalter/Drehzahlregulierung

4 Bithalterung
5 Gürtelhalterung
6 Akku-Pack
7 Taste zur Entriegelung des Akku-Pack
8 | Taste LED-Leuchte
9 LED-Leuchte
10 Akku-Display-LED
11 Taste Akkuzustand
12 LED-Arbeitsleuchte
13 Schnellspannbohrfutter RÖHM
14 Drehmomentvorwahl
15 Schnell-Ladegerät
16 Rote Ladekontroll-LED
17 Grüne Ladekontroll-LED

Lieferumfang

1 Akku-Bohrschrauber mit Akku-Pack
1 Bit PH2 50 mm
1 Schnell-Ladegerät
1 Tragekoffer
1 Bedienungsanleitung

- Technische Daten

PABS 18-Li B2 Akku-Bohrschrauber:

Nennspannung:	18 V ---
Leerlaufdrehzahl:	1. Gang: max. 400 min ^-1
Leerlaufdrehzahl:	2. Gang: max. 1400 min ^-1
Bohrfutterspannbereich:	max. 10 mm
Maximaler
Bohrdurchmesser:	Stahl: 10 mm,Holz: 30 mm
Max. Drehmoment:	35 Nm

PABS 18-Li B2-1 Akku-Pack:

Typ:	LITHIUM-ION
Nennspannung:	18V ---
Kapazität:	1,5 Ah
Energiegehalt:	27Wh

PABS 18-Li B2-3 Schnell-Ladegerät: EINGANG / Input:

Nennspannung:	230 V~, 50 Hz
Nennleistung:	55 W

AUSGANG / Output:

Nennspannung:	18 V ---
Ladestrom:	2 A
Ladedauer:	ca. 60 min
Schutzklasse:

Geräusch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel:	76 dB(A)
Schallleistungspegel:	87 dB(A)
Unsicherheit K:	3 dB

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Bohren in Metall:	Schwingungsemissionswert _h,D = 0,865 m/s^2 ,Unsicherheit K = 1,5 m/s^2 ,
Schrauben:	Schwingungsemissionswert _h = 2,546 m/s^2 ,Unsicherheit K = 1,5 m/s^2 .

⚠️ WARNUNG! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

⚠️ WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge- erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzu- oder um den Stecker aus der se zu ziehen. Halten Sie das rn von Hitze, Öl, scharfen oder sich bewegenden Gerä- Beschädigte oder verwickelte Kabel as Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske,

rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steck-dose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGE- FAHR! Laden Sie nichtaufladbare Batterien niemals auf.

Sicherheitshinweise für Akku-Bohrschrauber

⚠️ WARNING! Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen oder das eigene Netzkabel treffen kann.

Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

WARNING! GIFTIGE STÄUBE!

Die durch die Bearbeitung entstehenden schädlichen/giftigen Stäube stellen eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe befindliche Personen dar. Tragen Sie Schutzbrille und Staubmaske!

Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend.
Halten Sie das Elektrowerkzeug fest. Beim Festziehen und Lösen von Schrauben können kurzfristig hohe Reaktionsmomente auftreten.
Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert, wenn das Elektrowerkzeug überlastet wird oder es im zu bearbeitenden Werkstück verkantet.
Bei Arbeiten am Gerät, sowie Transport bzw. Aufbewahrung bringen Sie den Drehrichtungsumschalter in die Mittelposition (Sperre). So verhindern Sie unbeabsichtigtes Anlaufen des Elektrowerkzeuges.

● Achtung Leitungen!

GEFAHR! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie mit einem Elektrowerkzeug arbeiten. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. aufschlitzen.

• Originalzubehör / -zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

● Vor der Inbetriebnahme

- Akku-Pack laden

⚠️ WARNUNG! STROMSCHLAGGE- FAHR! Ziehen Sie vor Reinigung und Wartung von Ladegerät oder Akku-Pack immer den Netzstecker.

Hinweis! Ein neuer oder lange Zeit nicht genutzter Akku-Pack muss vor der ersten/erneuten Benutzung aufgeladen werden.

Seine volle Kapazität erreicht der Akku-Pack nach ca. 3–5 Ladezyklen.

⚠ VORSICHT! Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerät nehmen bzw. einsetzen.

Laden Sie den Akku-Pack nie, wenn die Umgebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt.

1. Setzen Sie den Akku-Pack 6 in das Schnell-Ladegerät 15 ein (siehe Abb. C).
2. Stecken Sie den Netzstecker in die Steckdose. Die nun blinkende, rote Ladekontroll-LED 16 zeigt den Ladevorgang an. Die rote Ladekontroll-LED 16 erlischt, sobald der Akku-Pack geladen ist.
3. Die grüne Ladekontroll-LED 17 signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack 6 einsatzbereit ist.

Laden Sie einen Akku-Pack niemals unmittelbar nach dem Schnell-Ladevorgang ein zweites Mal auf. Es besteht die Gefahr, dass der Akku-Pack überladen und dadurch die Lebensdauer von Akku und Ladegerät verringert wird.

☐ Schalten Sie das Ladegerät zwischen aufeinanderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.
- Akku-Pack ins Gerät einsetzen / entnehmen

Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschaltet ist, kann zu Unfällen führen.

Akku-Pack einsetzen:

Bringen Sie den Drehrichtungsumschalter 2 in Mittelstellung (Sperre) und lassen Sie den Akku-Pack 6 in den Griff einrasten.

Akku-Pack entnehmen:

Drücken Sie die Taste zur Entriegelung 7 und entnehmen Sie den Akku-Pack.

- Akkuzustand prüfen

Drücken Sie zum Prüfen des Akkuzustands die Taste Akku-LED 11 (siehe auch Hauptabbildung). Der Zustand bzw. die Restleistung wird in der Akku-LED 10 wie folgt angezeigt: GRÜN/ROT/ORANGE = maximale Ladung/Leistung ROT/ORANGE = mittlere Ladung/Leistung ROT = schwache Ladung - Akku aufladen

- Werkzeuge wechseln

Ihr Akku-Bohrschrauber hat eine vollautomatische Spindelarretierung SPINDLE LOCK® und ist mit einem einhül-sigen Bohrfutter „Made in Germany“ von RÖHM ausgestattet.

Beim Stillstand des Motors wird der Antriebsstrang verriegelt, so dass Sie das Schnellspannbohrfutter 13 durch Drehen ↙ öffnen können.

Nachdem Sie das gewünschte Werkzeug eingesetzt und durch Drehen des Bohrfutters ↕ festgespannt haben, können Sie sofort weiter arbeiten. Die Spin-

delarretierung löst sich automatisch mit Starten des Motors (Betätigung des EIN-/AUS-Schalters 3).

Drehmomentvorwahl

Sie können über die Drehmomentvorwahl 14 die Drehkraft einstellen. Die Drehmomentstufen regeln den Bereich bis ca. 35 Nm.

□ Wählen Sie eine niedrige Stufe für kleine Schrauben, bzw. weiche Werkstoffe.
☐ Wählen Sie eine hohe Stufe für große Schrauben, harte Werkstoffe, bzw. beim Herausdrehen von Schrauben.
□ Wählen Sie für Bohrarbeiten die Bohrstufe, indem Sie die Drehmomentvorwahl in die Position einstellen.
☐ Schieben Sie für Bohrarbeiten auch den Gangwahlschalter 1 nach vorne (Position: 2).

2-Gang Getriebe

⚠ VORSICHT! Betätigen Sie den Gangwahl- schalter 1 nur bei Stillstand des Gerätes. Ansonsten droht Beschädigung des Gerätes.

Im ersten Gang (Gangwahlschalter 1 in Position: 1)

erreichen Sie eine Drehzahl von ca. 400 min ^-1 und ein hohes Drehmoment. Diese Einstellung eignet sich für alle Schraubarbeiten, aber auch zur Verwendung von Zubehör (s. Beispiel Abb. B).

Im zweiten Gang (Gangwahlschalter 1 in Position: 2)

erreichen Sie eine Drehzahl von ca. 1400 min ^-1 zur Durchführung von Bohrarbeiten (s. Beispiel Abb. A).

- Inbetriebnahme

Ein-/Ausschalten

Einschalten:

Drücken Sie zur Inbetriebnahme des Gerätes den EIN-/AUS-Schalter 3 und halten Sie ihn gedrückt.
Die LED-Arbeitsleuchte 12 leuchtet bei leicht oder vollständig gedrücktem EIN-/AUS-Schalter 3 und ermöglicht so das Ausleuchten des Arbeitsbereiches bei ungünstigen Lichtverhältnissen.

Ausschalten:

☐ Lassen Sie zum Ausschalten des Gerätes den EIN-/AUS-Schalter 3 los.

● LED-Leuchte ein-/ausschalten

Einschalten:

☐ Drücken Sie die Taste LED-Leuchte 8, um die LED-Leuchte 9 einzuschalten.

Ausschalten:

☐ Drücken Sie die Taste LED-Leuchte 8 erneut, um die LED-Leuchte 9 auszuschalten.

- Geschwindigkeit einstellen

Der EIN-/AUS-Schalter 3 verfügt über eine variable Geschwindigkeitsregelung. Leichter Druck auf den EIN-/AUS-Schalter 3 bewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die Drehzahl.

Hinweis: Die integrierte Motorbremse sorgt für einen schnellen Stillstand.

Drehrichtung umschalten

☐ Wechseln Sie die Drehrichtung, indem Sie den Drehrichtungsumschalter 2 nach rechts bzw. links durchdrücken.

- Tipps und Tricks

☐ Überprüfen Sie vor dem Betrieb, ob der Schraub- bzw. Bohreinsatz korrekt angebracht ist, d.h. zentriert im Bohrfutter sitzt.
☐ Schraub-Bits sind mit ihren Maßen und der Form gekennzeichnet. Falls Sie sich unsicher sind probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubkopf sitzt.

Drehmoment:

Speziell kleinere Schrauben und Bits können beschädigt werden, wenn Sie ein zu hohes Drehmoment oder/und eine zu hohe Drehzahl an der Maschine einstellen.

Harter Schraubfall (in Metall):

☐ Besonders hohe Drehmomente entstehen z.B. bei Metallverschraubungen unter Verwendung von Steckschlüsseleinsätzen. Wählen Sie eine niedrige Drehzahl.

Weicher Schraubfall (z.B. in Weichholz):

☐ Schrauben Sie auch hier mit geringer Drehzahl, um z.B. die Holzoberfläche beim Kontakt mit dem Schraubkopf aus Metall nicht zu beschädigen. Verwenden Sie einen Senker.

Beim Bohren in Holz, Metall und anderen Materialien unbedingt berücksichtigen:

Benutzen Sie bei kleinem Bohrer-Durchmesser eine hohe Drehzahl und bei großem Bohrer-Durchmesser eine niedrige Drehzahl.
☐ Wählen Sie bei harten Materialien eine niedrige Drehzahl, bei weichem Material eine hohe Drehzahl.
☐ Sichern oder befestigen Sie (wenn möglich) das Werkstück in einer Spannvorrichtung.
☐ Markieren Sie die Stelle, an der gebohrt werden soll mit einem Körner oder einem Nagel und wählen Sie zum Anbohren eine niedrige Drehzahl.
☐ Ziehen Sie den drehenden Bohrer mehrmals aus dem Bohrloch, um Späne oder Bohrmehl zu entfernen und es zu lüften.

Bohren in Metall:

☐ Verwenden Sie Metallbohrer (HSS). Für beste Ergebnisse sollten Sie den Bohrer mit Öl kühlen. Metallbohrer können Sie auch zum Bohren in Kunststoff verwenden.

Bohren in Gestein:

□ Verwenden Sie einen Hartmetallbestückten Steinbohrer.

Bohren in Holz:

☐ Verwenden Sie einen Holzbohrer mit Zentrierspitze, für tiefe Bohrungen verwenden Sie einen „Schlangenbohrer“, für große Bohr-Durchmesser einen Forstner-Bohrer. Kleine Schrauben in weichem Holz können Sie auch ohne Vorbohren direkt eindrehen.

● Wartung und Reinigung

⚠ VORSICHT! Bringen Sie vor sämtlichen Arbeiten am Gerät, z.B. Werkzeugwechsel oder Wartung, sowie beim Transport oder der Aufbewahrung des Gerätes den Drehrichtungsumschalter 2 in Mittelstellung. Bei unabsichtlicher Betätigung des EIN-/AUS-Schalters 3 besteht ansonsten Verletzungsgefahr.

Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker aus der Steckdose und entnehmen Sie den Akku.

Der Akku-Bohrschrauber ist wartungsfrei.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
□ Reinigen Sie das Gerät direkt nach Abschluss der Arbeit.
Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

- Service

⚠️ WARNUNG! Lassen Sie Ihr Elektrowerkzeug von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

⚠️ WARNING! Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

- Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z.B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach

Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE

Service Deutschland

Tel.: [phone]

(0,14 EUR / Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR / Min.)

e-mail: [e-mail]

IAN 66765

AT

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

e-mail: [e-mail]

IAN 66765

CH

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

e-mail: [e-mail]

IAN 66765

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Akkus nicht in den Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Akku und/oder Gerät über die angebotenen Sammeleinrichtungen zurück.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

- Konformitätserklärung / Hersteller €

Wir, Kompernaß GmbH, Dokumentenverantwortlicher: Herr Semi Uguzlu, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

angewandte harmonisierte Normen

EN60745-1:2009+A11

EN60745-2-1:2010

EN60745-2-2:2010, EN55014-1:2006

EN55014-2:1997+A1+A2

EN60335-1:2002+A1+A11+A12+A2+A13+A14

EN60335-2-29:2004, EN62233:2008

EN55014-1:2006+A1, EN61000-3-3:2008

EN61000-3-2:2006+A1+A2

Typ / Gerätebezeichnung:

Akku-Bohrschrauber PABS 18-Li B2

Herstellungsjahr: 08–2011

Seriennummer: IAN 66765

Bochum, 31.08.2011

fondry joudu

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

IAN 66765

KOMPERNASS GMBH

Burgstraße 21

D-44867 Bochum

Informationen: 08/2011 · Ident.-No.: PABS18-LiB2082011-2

2

Simple white circle on a solid green background (no text or symbols)
