BEDIENUNGSANLEITUNG TD 300 Heylo

EG-Konformitätserklärung, IIA

Gemäß der EG-Richtlinie für Maschinen 2006/42/EG,

Für Gerätebaureihe: Ventilatoren

Typ: TD 300 MID

HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen, wenn sie gemäß Bedienungsanleitung und nach den anerkannten Regeln der Technik installiert, gewartet und gebraucht werden, den grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinie „Maschinen“, sowie folgenden Bestimmungen und Normen entsprechen.

Zutreffende EG-Richtlinien:

Maschinenrichtlinie 2006/42/EG

Niederspannungsrichtlinie 2014/35/EU

EMV – Richtlinie 2014/30/EU

ERP – Richtlinie 2009/125/EG

RoHS 2011/65/EU

Bei eigenmächtigen Veränderungen der Maschinen verliert die Erklärung ihre Gültigkeit.

Angewandte Normen:

DIN VDE 0700 Teil 1 und Teil 30

DIN EN 55014-1:2012-05

EN 60 335-1

EN 60 335-2-30

CE

Milledo

Achim, 14.05.2017

Dr. Thomas Wittleder

- Geschäftsführer -

Inhaltsverzeichnis

1. Allgemeines .... 3
2. Verwendung der Ventilatoren/Luftgebläse 3
3. Aufstellen des Gerätes 4
4. Kühlen und Lüften 4
5. Feuchtigkeitskontrolle 4
6. Bedienung des Gerätes 4
7. Instandhaltung/Wartung 4
8. Technische Daten....5
9. Fehlersuche und -behebung 5
10. Ersatzteilliste 6
11. Schaltplan....7

1. Allgemeines

ACHTUNG: Vor Inbetriebnahme unbedingt lesen!

Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. Für Schäden bzw. Folgeschäden die daraus entstehen, übernimmt der Hersteller keine Haftung.

Einführung Dieser Abschnitt enthält allgemeine Informationen zum Gerät und zum Handbuch.

Zielgruppe Das Handbuch ist für Techniker bestimmt, die das Gerät einbauen, Wartungsarbeiten ausführen und fehlerhafte Teile austauschen.

Copyright Die Vervielfältigung des Handbuches im Ganzen oder in Teilen ist nur mit schriftlicher Genehmigung von HEYLO GmbH gestattet!

Vorbehalt HEYLO GmbH behält sich das Recht vor, ohne vorherige Ankündigung jederzeit Änderungen und Verbesserungen am Produkt und Handbuch vorzunehmen.

Entsorgung Das Gerät ist für langjährigen Betrieb ausgelegt. Wenn es entsorgt werden soll, hat dies gemäß einschlägiger gesetzlicher Bestimmungen in umweltschonender Weise zu erfolgen.

Sicherheitshinweise!

Kinder fernhalten: Kinder nicht mit dem Gerät oder in der Nähe des Geräts spielen lassen.

Elektrischer Anschluss: Luftgebläse und Ventilatoren sind für den Betrieb mit 230V/50Hz ausgelegt. Nur mit Schukostecker verwenden! Genutzte Steckdosen müssen geerdet sein und über einen Fehlerstromschutzschalter abgesichert sein.

Stromkabel vor Beschädigung schützen: Das Gerät niemals mit beschädigtem Stromkabel benutzen. Wenn das Stromkabel beschädigt ist, muss es durch ein Kabel derselben Art und Bemessung ersetzt werden.

Verlängerungskabel: Nur zugelassene Verlängerungskabel benutzen!

Mit Sorgfalt behandeln: Das Gerät nicht fallen lassen oder werfen, da es sonst zu Beschädigungen von Bauteilen oder der Verdrahtung kommen kann.

Auf einer festen Fläche arbeiten: Das Gerät immer auf einer festen, ebenen Fläche aufstellen.

Während des Transports sichern: Bei Transport in Fahrzeugen Gerät gegen Rutschen sichern.

Trocken halten: Das Gerät darf nicht in Pfützen oder stehendem Wasser betrieben werden. Nicht im Freien aufbewahren oder betreiben. Wenn die elektrische Verdrahtung oder Teile des Geräts nass werden, ist das Gerät vor der Wiederbenutzung gründlich zu trocken.

Luftöffnungen frei halten: Die Luftein- und -auslässe nicht abdecken oder blockieren.

2. Verwendung der Ventilatoren/Luftgebläse

Die Luftgebläse sind so konstruiert, dass sie Luft über feuchte Flächen blasen, um sie schnell zu trocknen. Sie eignen sich besonders gut für das Trocknen von Fußböden, da sie ein flaches Luftband erzeugen. Ein hochvolumiger Luftfluss erhöht die Verdunstung, hilft bei der Verhinderung von Schimmelbildung und reduziert das Risiko zusätzlicher Schäden durch Feuchtigkeit. Fließende Luft verbessert die Verdunstung, da sie die Grenzschicht der gesättigten Luft wegbläst, die über nassen Oberflächen steht.

3. Aufstellen des Gerätes

Um ein Gebäude auszutrocknen, ist mindestens ein Turbotrockner pro Raum aufzustellen. Es sollte ein dreifacher Luftwechsel erzeugt werden. Achten Sie darauf, dass alle nassen Oberflächen dem Luftfluss ausgesetzt sind

4. Kühlen und Lüften

Überhitzte Räume können durch den hochvolumigen Luftfluss eines Gebläses gekühlt werden. Stellen Sie dazu das Gerät auf den Boden oder eine andere ebene Fläche und lassen Sie die Luft aus kühleren Bereichen oder von Draußen einfließen.

5. Feuchtigkeitskontrolle

Wenn Gebläse verwendet werden, um die Verdunstung in einem Gebäude zu erhöhen, erhöht sich normalerweise auch sofort die Luftfeuchtigkeit. Wenn dies geschieht, wird die Luftbewegung weniger wirksam und die Trocknung verlangsamt sich. Daher ist es unerlässlich, dass die Gebläse zusammen mit ausreichend Entfeuchtern verwendet werden. Um die Schimmelbildung unter Kontrolle zu halten, ist die Luftfeuchtigkeit in Räumen unter 60% zu halten. Wenn möglich sollte die Luftfeuchtigkeit in Räumen unter 45% liegen. Dazu können HEYLO-Entfeuchter eingesetzt werden.

Um die Trocknung zu verbessern, ist der zu trocknende Bereich vom Rest des Gebäudes zu trennen. Heizung oder Klimaanlage auf 20-27°C einstellen. Wenn keine Entfeuchter zur Verfügung stehen, sollten auf Dachböden, in Küchen und Badezimmern Entlüftungsgebläse verwendet werden, um die Feuchtigkeit zu entfernen. Ist die Außenluft sehr trocken, können Fenster oder Türen einen Spalt geöffnet werden.

6. Bedienung des Gerätes

Das Gerät an eine geerdete Steckdose anschließen. Den Schalter auf Betrieb (ON) stellen. Den korrekten Betrieb überprüfen, ehe die Einheit unbeaufsichtigt gelassen wird. Die Gebläse während des Betriebs nicht bewegen oder tragen.

Das Gerät ist mit einem geeichten Energiezähler ausgestattet. Bitte lesen sie den Zählerstand vor Inbetriebnahme und nach Ende der Arbeiten ab. Die Differenz ist der Energieverbrauch in KWh

7. Instandhaltung/Wartung

Achtung: Vor Wartungs- und Instandhaltungsarbeiten immer den Netzstecker herausziehen.

Inspektion des elektrischen Systems: Das Stromkabel regelmäßig auf Beschädigung prüfen. Regelmäßig das Gehäuse abnehmen und die interne Verdrahtung auf blanke Leiter, lockere Befestigungen und Verfärbungen überprüfen. Beschädigte Kabel bei Bedarf herausnehmen und reparieren.

Lufteinlässe säubern: Fussel oder andere Verschmutzungen, die sich am Lufteinlass angesammelt haben, sind zu entfernen. Mit Vakuum bzw. Druckluft Flusen und Staub aus dem Gebläserad, Motor und von den Seitenabdeckungen entfernen.

Gehäuse säubern: Das Gehäuse mit einem milden Reinigungsmittel und Wasser säubern. Den ursprünglichen Glanz mit Vinylreiniger und –politur, z. B. für Kraftfahrzeugkunststoff, wiederherstellen.

Überprüfung der Außenseite: Überprüfen Sie die äußeren Bauteile und achten Sie darauf, dass sie richtig installiert sind. Achten Sie auf ungewöhnliche Geräusche.

Motor und Verdrahtung müssen trocken bleiben: Damit die elektrischen Bauteile nicht beschädigt werden, darf der Turbotrockner nicht mit einem Wasserschlauch oder Druckwaschgerät gesäubert werden. Wenn elektrische Bauteile trotzdem nass werden, sind sie sofort zu trocknen.

8. Technische Daten

Modell	TD 300
Luftleistung max.	445 m^3/h
Anschluss	230V / 50Hz
Absicherung	16 A
Höhe x Breite x Tiefe	30 x 25 x 28 cm
Gewicht	3,2 kg
Motorleistung	0,1 kW
Schallpegel in 1 m Entfernung	58 dB(A)
IP-Klasse	IP 22

Achtung: Die technischen Daten können im Zuge der Weiterentwicklung ohne Vorankündigung geändert werden. Bei einigen Werten handelt es sich um ca. – Werte.

9. Fehlersuche und –behebung

WARNUNG: Alle unten aufgeführten Wartungsarbeiten sind bei abgeschaltetem Strom, d. h. abgezogenem Stecker, auszuführen.

PROBLEM	URSACHE	Ausf.	LÖSUNG
Motor läuft nicht	kein Strom zum Gerät	B	Gerät anschließen, Sicherung überprüfen.
	Schalter nicht eingeschaltet	B	Schalter einschalten
	Gebläserad blockiert,Luftein- oder austritt blockiert	BB	Grund für die Blockierung entfernenMaschine abschalten und abkühlen lassen; dann Blockierung entfernen
	Schalter abgebrochen	AST	Ersatzschalter vom Händler oder von HEYLO anfordern.
	Verdrahtung lose	AST	Verdrahtung überprüfen und nach Bedarf festziehen.
Motor läuft, aber Rad dreht sich unregelmäßig oder stößt an	Ein starker Stoß hat die Motoraufhängung verbogen, so dass das Rad klemmt.	AST	Motor aus Gehäuse ausbauen, dann verbogene Motoraufhängung ersetzen oder reparieren.
	Ein starker Stoß hat den Motor aus der Aufhängung rutschen lassen, so dass das Rad klemmt.	AST	Motor aus dem Gehäuse ausbauen, dann den Motor korrekt in die Aufhängung einsetzen.
Gerät vibriert übermäßig	Ansammlung von Schmutz am RadUnwucht des Gebläserades	B	Gebläserad säubern
		AST	Gebläserad auswuchten oder ersetzen
	Gebläserad verbogenMotorwelle verbogen	ASTAST	Gebläserad auswechselnMotor auswechseln

Spalte 3: B – Benutzer, AST - autorisierten Servicetechniker

Wenden Sie sich für Ersatzteile und Service an Ihren Händler vor Ort oder an die HEYLO Kundendienstabteilung.

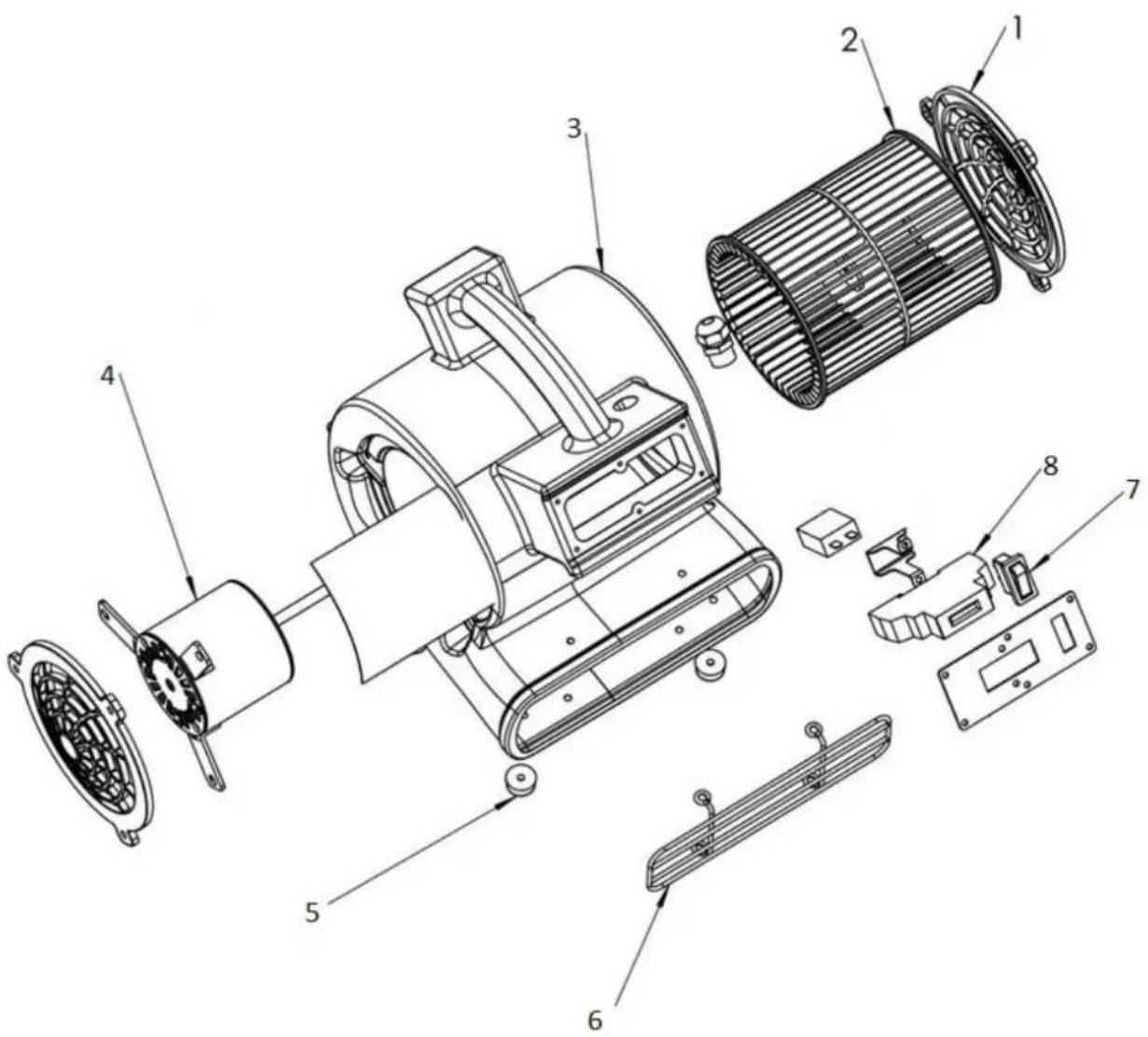

10. Ersatzteilliste

Pos.	HEYLO Art.-No	Beschreibung
1	1750160	Schutzgitter (Ansaugseitig)
2	1750159	Lüfterrad
3	1750161	Gehäuse
4	1750157	Motor
5	1750167	Standfuß
6	1750156	Frontgitter (Ausblasseitig)
7	1750151	Ein/ Ausschalter
8	DE02-01646	MID-Energiezähler
-	1750155	Netzkabel
-	1750153	Zugentlastung Netzkabel
-	1750154	Zugentlastung Innenstück
-	1750152	Abdeckkappe Ein/Ausschalter

Änderung	Datum	Erstellt	23.05.2018	Elektroventilator 0,085 KW Wiring diagram	Turbo Dryer TD 300 MID Art Nr. 1110825
		Ausdruck
		Bearbeiter	A.K.			Blattnr.	1
		geprüft				Blattanz.	1

Änderung	Datum	Erstellt	23.05.2018	Elektroventilator 0,085 KW Wiring diagram	Turbo Dryer TD 300 MID Art.Nr. 1110825
		Ausdruck
		Bearbeiter	A.K.			Blattnr.	1
		geprüft				Blattanz.	1
