BEDIENUNGSANLEITUNG FD 4000 Heylo

EG-Konformitätserklärung, IIA Gemäß der EG-Richtlinie für Maschinen 2006/42/EG,

Für Gerätebaureihe : Ventilatoren

Typ: FD 4000

HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen, wenn sie gemäß Bedienungsanleitung und nach den anerkannten Regeln der Technik installiert, gewartet und gebraucht werden, den grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinie „Maschinen“, sowie folgenden Bestimmungen und Normen entsprechen.

Zutreffende EG-Richtlinien:

Maschinenrichtlinie 2006/42/EG

Niederspannungsrichtlinie 2014/35/EU

EMV – Richtlinie 2014/30/EU

ERP - Richtlinie 2009/125/EG

RoHS 2011/65/EU

Bei eigenmächtigen Veränderungen der Maschinen verliert die Erklärung ihre Gültigkeit.

Angewandte Normen:

DIN VDE 0700 Teil 1 und Teil 30

DIN EN 55014-1:2012-05

EN 60 335-1

EN 60 335-2-30

CE

Milledo

Achim, 14.11.2016

Dr. Thomas Wittleder - Geschäftsführer -

Inhaltsverzeichnis

1. Allgemeines....3
2. Verwendung der Ventilatoren/Luftgebläse 4
3. Aufstellen des Gerätes 4
4. Kühlen und Lüften 5
5. Bedienung 5
6. Instandhaltung/Wartung 6
7. Technische Daten....7
8. Fehlersuche und -behebung....7
9. Ersatzteilliste 8
10. Schaltplan....9

1. Allgemeines

ACHTUNG: Vor Inbetriebnahme unbedingt lesen!

Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. Für Schäden bzw. Folgeschäden die daraus entstehen, übernimmt der Hersteller keine Haftung.

Einführung Dieser Abschnitt enthält allgemeine Informationen zum Gerät und zum Handbuch.

Zielgruppe Das Handbuch ist für Techniker bestimmt, die das Gerät einbauen, Wartungsarbeiten ausführen und fehlerhafte Teile austauschen.

Copyright Die Vervielfältigung des Handbuches im Ganzen oder in Teilen ist nur mit schriftlicher Genehmigung von HEYLO GmbH gestattet!

Vorbehalt HEYLO GmbH behält sich das Recht vor, ohne vorherige Ankündigung jederzeit Änderungen und Verbesserungen am Produkt und Handbuch vorzunehmen.

Entsorgung Das Gerät ist für langjährigen Betrieb ausgelegt. Wenn es entsorgt werden soll, hat dies gemäß einschlägiger gesetzlicher Bestimmungen in umweltschonender Weise zu erfolgen.

GEFAHR VON ELEKTRISCHEN STROMSCHLÄGEN WARNUNG! Das Gerät muss geerdet sein.

• Nur in Innenräumen benutzen.
• Vor Spritzwasser schützen.
• Wenn der Motor oder die Wicklung nass geworden sind, müssen diese vor der Benutzung vollständig getrocknet werden.
• Die Reinigung kann mit Druckluft, einem Staubsauger oder durch Abwischen mit einem feuchten Tuch erfolgen. Niemals einen Schlauch oder Hochdruckreiniger verwenden.
• Netzstecker nur in durch FI-Schutzschalter abgesicherte Steckdosen stecken.
• Niemals die Erdung unterbrechen.

FEUERGEFAHR

• Lufteinlass und Schutzgitter frei von Verstopfungen und Schmutz halten. Ein reduzierter Luftstrom kann zu einer Überhitzung des Motors führen. Nicht in der Nähe von Vorhängen oder anderen Dingen, die die Lufteinlassöffnung verstopfen können, benutzen.
• Nicht in der Nähe von offenem Feuer und Hitzequellen benutzen.
• Nicht in Bereichen benutzen oder lagern, wo brennbare Dämpfe von Benzin, Lösungsmittel oder Verdünner vorhanden sind.

Sicherheitshinweise

WARNUNG! Vor dem Öffnen des Gehäuses für Reinigungs- und Wartungszwecke immer den Netzstecker herausziehen.

• Das Gerät immer auf eine feste, ebene Oberfläche stellen.
• Gerät ausschalten und den Stecker herausziehen, bevor das Gerät angehoben oder bewegt wird. Der starke Luftstrom erschwert die Kontrolle über das Gerät.
• Das Netzkabel vor der Benutzung überprüfen. Bei beschädigtem Kabel das Gerät nicht benutzen. Das Kabel durch ein Kabel gleichen Typs mit entsprechender Stromstärke ersetzen. Das Kabel vor Schäden schützen, indem zuerst das Gerät ausgeschaltet und dann der Netzstecker herausgezogen wird. Niemals am Kabel ziehen, sondern den Stecker anfassen und herausziehen.
• Das Gerät ist für den Betrieb mit 230V 50 ausgelegt. Überprüfen, ob die Steckdose geerdet ist.
• Das Gerät behutsam behandeln. Nicht fallen lassen, werfen oder auf eine unstabile Oberfläche stellen, von der es herunter fallen kann. Grobe Behandlung kann das Gerät beschädigen und zu gefährlichen Situationen führen oder die Garantie verfallen lassen.
• Von Kindern fernhalten. Sicherstellen, dass das Gerät Kindern nicht zugänglich ist, wenn es unbeaufsichtigt betrieben wird.

2. Verwendung

Der Ventilator FD 4000 ist das ideale Arbeitsinstrument in der Industrie sowie für den modernen Handwerker und Dienstleister - für die Belüftung von Arbeitsplätzen, die Trocknung von Räumen und Wandflächen nach Wasserschäden

Der FD 4000 ist schnell aufgebaut, durch die verschiedenen Aufstellpositionen ist der Ventilator sehr flexibel einsetzbar. Der FD 4000 ist aufgrund seiner hohen Schutzklasse besonders für den harten Einsatz auf Baustellen geeignet.

3. Aufstellen des Gerätes

Achten Sie bei der Aufstellung des Ventilators auf einen sicheren Standort. Das Gerät darf nicht in Pfützen oder im Bereich von Spritzwasser betrieben werden. Achten Sie darauf, dass keine Fremdkörper von der Ansaugströmung erfasst werden und in das Lüfterrad geraten.

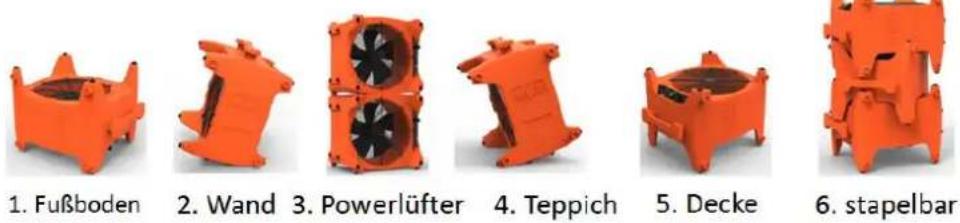

Wahl einer Arbeitsposition

Der FD 4000 ist extra so konstruiert, dass er in mehreren Positionen arbeiten kann. Jede Position nutzt einen anderen Winkel, um den Luftfluss genau dorthin zu lenken, wo er für wirksames Trocknen benötigt wird. Der Pfeil auf der Seite des Gerätes zeigt die Richtung des Luftflusses an.

Aufrecht – Den FD 4000 auf die weiter auseinander liegenden Füße setzen (Griff zu Seite), um die Luft zur Belüftung parallel zum Boden durch den Raum fließen zu lassen.

(1) Vorderseite nach unten – Den FD 4000 auf alle vier Füße stellen, wobei das Gitter auf der Schalterseite nach unten gerichtet ist. In dieser Position wird die Luft nach unten auf den Boden zum gezielten Trocknen gerichtet.

(2) Nach hinten geneigt – Den FD 4000 auf die schmalen Füße stellen (Griff oben). Den FD 4000 nach hinten kippen, bis das Gerät im Winkel auf den unteren Füßen sitzt. In dieser Position wird die Luft im Winkel nach oben zum Trocknen von höher stehenden Teilen gerichtet.

(3) Gestapelter Betrieb – Einen FD 4000 auf einer festen, ebenen Fläche auf die weiter auseinander liegenden Füße setzen (Griff zu Seite). Einen zweiten FD 4000 darauf stellen, so dass seine Gummifüße in den Vertiefungen auf dem unteren Gerät sitzen. Wenn Geräte aufeinander gestellt werden, ist immer Vorsicht geboten, um Beschädigungen und Verletzungen durch herunterfallende Geräte zu vermeiden.

(4) Nach vorne geneigt – Den FD 4000 auf die schmalen Füße stellen (Griff oben). Den FD 4000 nach vorne kippen, bis das Gerät im Winkel auf den unteren Füßen sitzt. In dieser Position fließt die Luft parallel zum Boden vor dem Gerät.

(5) Vorderseite nach oben – Den FD 4000 auf alle vier Füße stellen, wobei das Gitter auf der Schalterseite nach oben gerichtet ist. In dieser Position wird die Luft direkt nach oben gerichtet, um z.B. die Decke zu trocknen.

(6) Zur Aufbewahrung stapeln – FD 4000 Ventilatoren greifen ineinander, so dass sie leicht gestapelt aufbewahrt und transportiert werden können. Die Geräte mit den Gittern zueinander aufstellen. Die Geräte etwas drehen, bis die Füße nicht mehr in Linie sind.

4. Kühlen und Lüften

Überhitzte Räume können durch den hochvolumigen Luftfluss eines Gebläses gekühlt werden. Stellen Sie dazu das Gerät auf den Boden oder eine andere ebene Fläche und lassen Sie die Luft aus kühleren Bereichen oder von draußen einfließen.

Die Fördertemperatur der Luft darf 60°C nicht überschreiten!

5. Bedienung

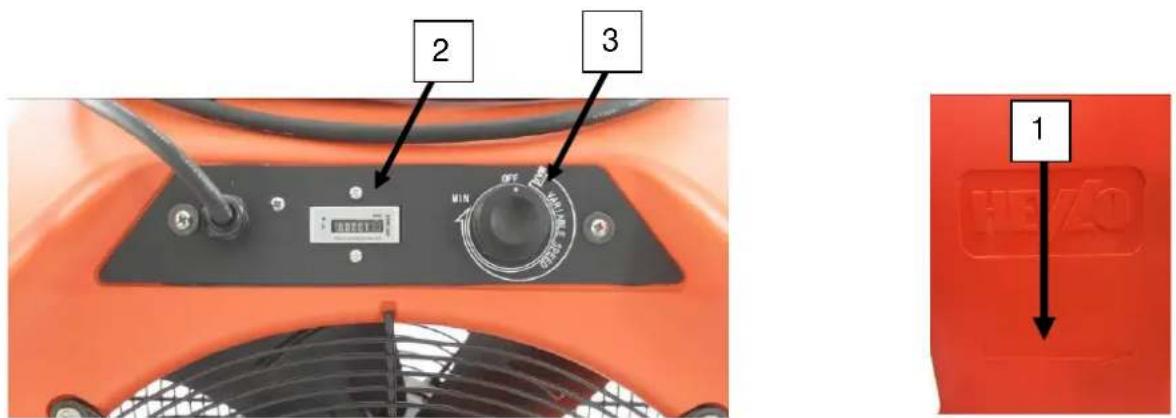

1. Gerät mit der Gebläserichtung in die Richtung des Luftstroms auf die gewünschte Betriebsposition stellen. Die Luftrichtung erkennen Sie an einem Richtungspfeil auf der Seite des Gerätes (1).
2. Stecker in eine geerdete 3polige 230V Schutzkontakt-Steckdose stecken.
3. Vor dem Einschalten den Zählerstand des Energiezählers (2) notieren. Nach Beendigung des Betriebes kann der Zählerstand z.B. an eine Versicherung weitergegeben werden.
4. Schalter (3) von „Off“ auf eine beliebige Lüfterdrehzahl stellen. Bei der Einstellung „MAX“ läuft der Ventilator mit der höchsten Luftleistung.
5. Vor dem Verlassen das Gerät auf einwandfreien Betrieb überprüfen. Den FD 4000 niemals bewegen, wenn er eingeschaltet ist.

Hinweise zum MID Zähler:

Das Gerät ist mit einem MID Zähler ausgestattet. Dieser Energiezähler entspricht dem MessEG und gilt als geeicht bis 8 Jahre nach der Herstellung. (Herstelldatum befindet sich auf dem Zähler) Somit ist der Zähler lt. Eichamt für die Ermittlung von Energieverbräuchen geeignet und zulässig.

2 3 MIN HEZO 1

Transport

Während des Transports in einem Fahrzeug ist der FD 4000 mit Haltegurten zu sichern, um zu vermeiden, dass er verrutscht und beschädigt wird oder Fahrzeuginsassen verletzt werden.

HINWEIS!

Sicher verladen, um zu vermeiden, dass Stöße den Motor, die Lüfterradblätter oder Teile im Inneren beschädigen.

6. Instandhaltung/Wartung

Achtung: Vor Wartungs- und Instandhaltungsarbeiten immer Gebläse ausschalten und den Netzstecker herausziehen. Das Lüfterrad kann bei geöffnetem Gehäuse weiterdrehen, wenn das Gerät eingeschaltet ist.

Vor jeder Benutzung

Netzkabel überprüfen: Das Netzkabel auf Einschnitte, Scheuerstellen und Schäden überprüfen. Gerät nicht benutzen, wenn das Kabel beschädigt ist.

Wöchentliche Wartung

Schutzgitter reinigen: Lüfterradflügel auf Schmutz, Staub und Ablagerungen überprüfen. Eine Ablagerung von Fusseln und Staub reduziert den Luftstrom und kann zur Überhitzung des Motors führen, wodurch sich eine Feuergefahr ergeben kann. Schmutzige Lüfterradflügel mit einem feuchten Tuch oder Druckluft reinigen. Schutzgitter von allen angesammelten Fusseln und anderen Materialien reinigen. Fussel und Staub mit einem Staubsauger oder feuchtem Tuch vom Motor und den Schutzgitterabdeckungen entfernen. WARNUNG! Darauf achten, dass kein Wasser in den Motor eindringt.

Äußere Überprüfung: Äußere Teile überprüfen und sicherstellen, dass sie korrekt befestigt sind. Das Gerät auf anormale Geräusche überprüfen. Teile je nach Notwendigkeit reparieren oder austauschen.

Gehäusereinigung: Gehäuse mit einem feuchten Tuch reinigen. Der ursprüngliche Glanz des Gerätes kann mit dem HEYLO POWER CLEAN Kunststoffreiniger Art.-№ 1800104 wieder hergestellt werden.

Bei Arbeiten in Atmosphären mit Schimmelpilzbelastung kann das Desinfektionsmittel Citrox verwendet werden. Es kann unter der Art.-№ 1800204 im 5 Liter Gebinde + Sprühflasche Art.-№ 1800301 bestellt werden.

Monatliche Wartung

Elektrisches System überprüfen: Das Netzkabel regelmäßig auf Schäden überprüfen. Das Gehäuse regelmäßig entfernen und die Verkabelung innen auf verschlissene Kabel, lose Befestigungen und Verfärbung überprüfen. Beschädigte Kabel je nach Notwendigkeit erneuern oder reparieren. WARNUNG! Beschädigte Kabel können elektrische Stromschläge oder Feuer verursachen.

Kugellager des Motors: Die Kugellager der HEYLO Gebläse sind auf Lebenszeit geschmiert. Daher nicht fetten.

7. Technische Daten

Modell	FD 4000
Leistungsaufnahme max. (kW)	0,178
Stromaufnahme (A) (low/max)	0,85 / 1,05
Luftleistung m3/h (low/max)	2873 / 4150
Pressung (Pa) max.	150
Elektr. Anschluss (V/Hz)	230/50
Lautstärke 3m dB(A) min / max	51 / 63
Höhe / Breite / Tiefe (mm)	665 / 520 / 500
Gewicht (kg)	13,5

Achtung: Die technischen Daten können im Zuge der Weiterentwicklung ohne Vorankündigung geändert werden. Bei einigen Werten handelt es sich um ca. – Werte.

8. Fehlersuche und –behebung

WARNUNG: Alle unten aufgeführten Wartungsarbeiten sind bei abgeschaltetem Strom, d. h. abgezogenem Stecker, auszuführen.

PROBLEM	URSACHE	Ausf.	LÖSUNG
Motor läuft nicht	kein Strom zum GerätSchalter nicht eingeschaltetGebläserad blockiertLuftein- oder austritt blockiertSchalter abgebrochenVerdrahtung lose	BBBBASTAST	Gerät anschließen, Sicherung überprüfen.Schalter einschaltenGrund für die Blockierung entfernenMaschine abschalten und abkühlen lassen; dann Blockierung entfernenErsatzschalter vom Händler oder von HEYLO anfordern.Verdrahtung überprüfen und nach Bedarf festziehen.
Motor läuft, aber Rad dreht sich unregelmäßig oder stößt an	Ein starker Stoß hat die Motoraufhängung verbogen, so dass das Rad klemmt.Ein starker Stoß hat den Motor aus der Aufhängung rutschen lassen, so dass das Rad klemmt.	ASTAST	Motor aus Gehäuse ausbauen, dann verbogene Motoraufhängung ersetzen oder reparieren.Motor aus dem Gehäuse ausbauen, dann den Motor korrekt in die Aufhängung einsetzen.
Gerät vibriert übermäßig	Ansammlung von Schmutz am RadUnwucht des GebläseradesGebläserad verbogenMotorwelle verbogen	BASTASTAST	Gebläserad säubernGebläserad auswuchten oder ersetzenGebläserad auswechselnMotor auswechseln

B = Benutzer | AST = autorisierter Servicetechniker

Wenden Sie sich für Ersatzteile und Service an Ihren Händler vor Ort oder an die HEYLO Kundendienstabteilung.

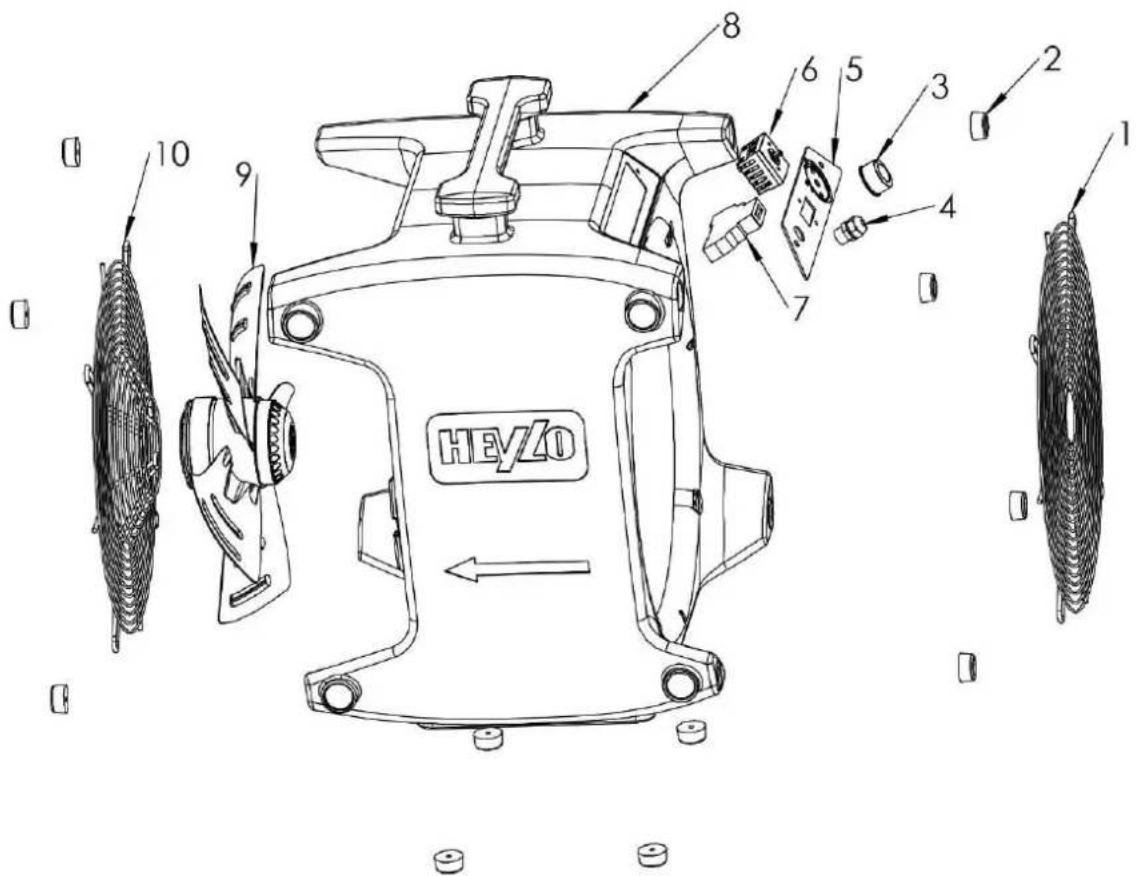

9. Ersatzteilliste

Pos.	HEYLO - Art.-No	Bezeichnung
1	1761600	Schutzgitter Einlassseite
2	1761601	Gummifuß
3	1761602	Drehknebel
6	1761603	Schalter
9	1761604	Motor inkl. Lüfterrad
10	1761605	Schutzgitter Ausblasseite

HEYZO 10 9 8 6 5 3 2 4 7 1

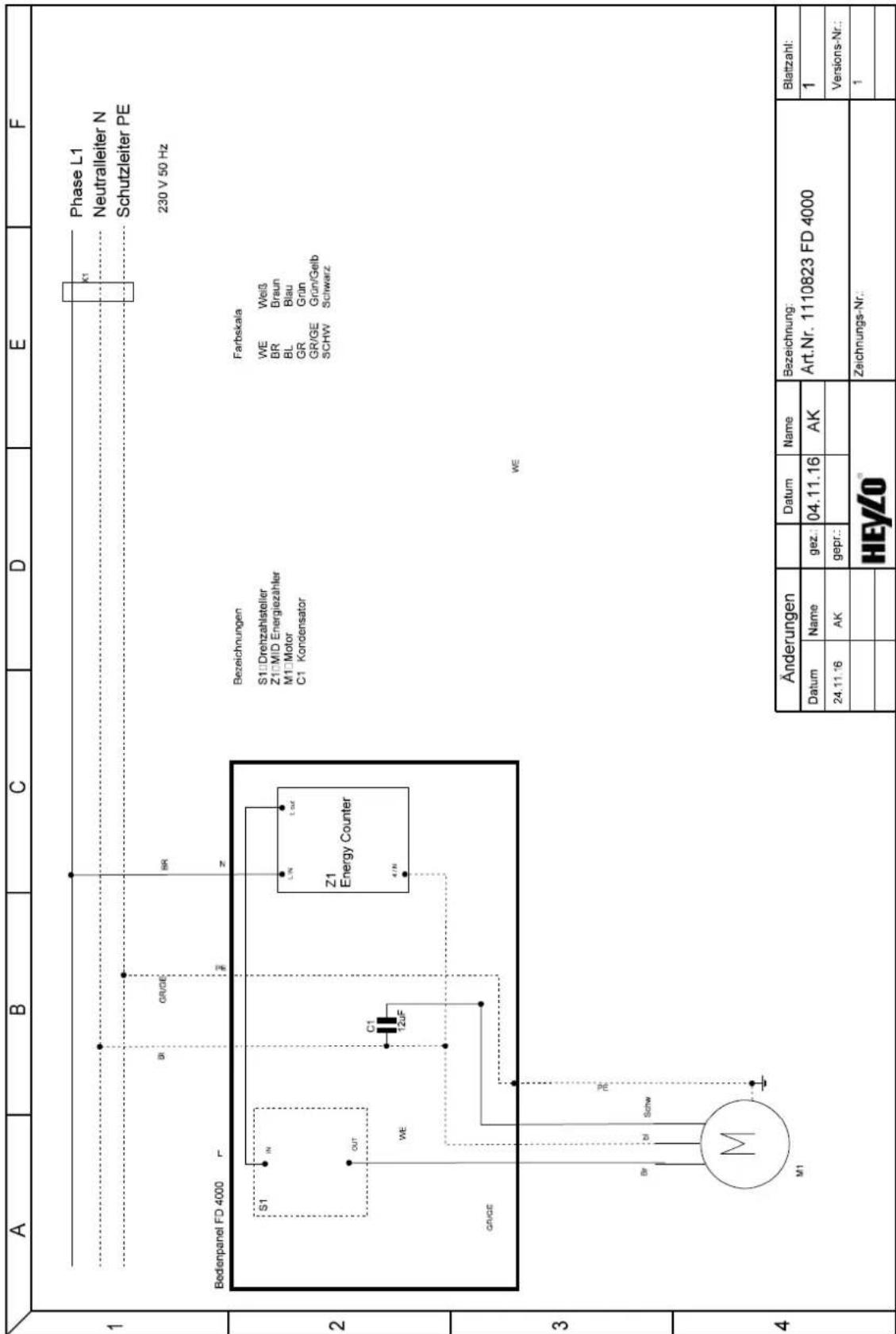

10. Schaltplan
