Gerätetyp	Tragbarer Heizlüfter
Marke	Heylo
Modell	K 30 T
Wärmeleistung	30 kW
Kraftstoffart	Kerosin oder Diesel
Tankkapazität	ca. 25 L
Stromversorgung	230 V / 50 Hz
Leistungsaufnahme	250 W (Lüfter und Steuerung)
Abmessungen (L x B x H)	600 x 300 x 400 mm
Gewicht	15 kg
Zündungsart	Automatische elektrische Zündung
Thermostatsteuerung	Einstellbarer Thermostat
Sicherheitsmerkmale	Flammenausfall-Sensor, Überhitzungsschutz, Kippschalter
Wartung	Luftfilter monatlich reinigen; Kraftstofffilter jede Saison ersetzen
Ersatzteile verfügbar	Düse, Zünder, Kraftstofffilter, Luftfilter, Lüftermotor
Reparierbarkeit	Modulares Design; austauschbare Komponenten
Empfohlene Verwendung	Industrie, Baustellen, Werkstätten (gut belüftete Bereiche)

Häufig gestellte Fragen - K 30 T Heylo

Welche Art von Kraftstoff verwendet der Heylo K 30 T?

Der Heylo K 30 T verwendet Kerosin oder Diesel als Kraftstoff. Verwenden Sie stets sauberen Kraftstoff für optimale Leistung.

Wie starte ich das Heizgerät?

Befüllen Sie den Tank mit Kraftstoff, stecken Sie das Gerät in eine Steckdose, stellen Sie den Thermostat auf die gewünschte Temperatur und drücken Sie den Netzschalter. Die automatische Zündung startet das Heizgerät.

Wie oft sollte ich den Luftfilter reinigen?

Reinigen Sie den Luftfilter mindestens einmal im Monat oder häufiger in staubigen Umgebungen. Ein verstopfter Filter verringert die Effizienz und kann zu Überhitzung führen.

Was macht der Flammenausfall-Sensor?

Der Flammenausfall-Sensor unterbricht automatisch die Kraftstoffzufuhr und stoppt das Heizgerät, wenn die Flamme erlischt, um Ansammlung von unverbranntem Kraftstoff und Brandrisiken zu verhindern.

Kann ich das Heizgerät in Innenräumen verwenden?

Dieses Heizgerät ist für den gewerblichen/industriellen Einsatz in gut belüfteten Bereichen ausgelegt. Es sollte aufgrund von Verbrennungsgasen nicht in geschlossenen Räumen ohne ausreichende Belüftung verwendet werden.

Wie setze ich den Überhitzungsschutz zurück?

Wenn der Überhitzungsschutz auslöst, schalten Sie das Heizgerät aus, lassen Sie es mindestens 15 Minuten abkühlen und drücken Sie dann den Reset-Knopf (am Bedienfeld), bevor Sie es wieder einschalten.

Wie hoch ist der Kraftstoffverbrauch?

Bei maximaler Leistung verbraucht der K 30 T etwa 0,3 L/min (18 L/h). Der tatsächliche Verbrauch variiert je nach Thermostateinstellung.

Wie ersetze ich die Düse?

Trennen Sie die Strom- und Kraftstoffzufuhr. Entfernen Sie die Abdeckung der Brennkammer, schrauben Sie die alte Düse ab und installieren Sie die neue (Anzugsmoment: 10-15 Nm). Verwenden Sie nur Original Heylo-Düsen.

Warum riecht das Heizgerät nach Kraftstoff?

Kraftstoffgeruch kann auf ein Leck oder unvollständige Verbrennung hinweisen. Überprüfen Sie Kraftstoffschläuche, Düse und Luftfilter. Stellen Sie sicher, dass das Heizgerät auf einer ebenen Fläche steht und der Tankdeckel fest verschlossen ist.

Welche Ersatzteile werden empfohlen, um sie vorrätig zu halten?

Empfohlene Ersatzteile sind: Düse, Zünder, Kraftstofffilter, Luftfilter und Lüftermotor. Regelmäßiger Austausch verlängert die Lebensdauer des Heizgeräts.

BEDIENUNGSANLEITUNG K 30 T Heylo

EG-Konformitätserklärung

Gemäß der EG-Richtlinie für Maschinen (98 / 37 / EG) Anhang II A

Für Gerätebaureihe : Warmlufterzeuger mit Wärmetauscher

Typenreihe K 30 T, K 50, K 80, K 120, K 170, K 220

HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen in ihrer Konzeption und in der von uns in Verkehr gebrachten Bauart den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie von Maschinen entsprechen.

Bei eigenmächtigen Veränderungen der Maschinen verliert die Erklärung ihre Gültigkeit.

Zutreffende EG-Richtlinien: Maschinenrichtlinie 98 /37 /EG

Niederspannungsrichtlinie 2006 / 95 / EG

EMV – Richtlinie 2004 / 108 / EG

Angewandte harmonisierte Normen:

DIN EN 12100-1 01 : 2003 Sicherheit von Maschinen - Grundbegriffe, allgemeine Gestaltungsleitsätze
Teil 1: Grundsätzliche Terminologie u. Methodologie
DIN EN 12100-2 02 : 2003 Sicherheit von Maschinen - Grundbegriffe, allgemeine Gestaltungsleitsätze
Teil 2: Technische Leitsätze und Spezifikationen
DIN EN 60204-1 06 : 2007 Sicherheit von Maschinen und elektrische Ausrüstung von Maschinen
DIN EN 50081-2 03:1993 Elektromagnetische Verträglichkeit, Fachgrundnorm
Störaussendung Industriebereiche

Angewandte nationale Normen sowie technische Spezifikationen:

DIN 4794-1 12:1980 Ortsfeste Warmlufterzeuger mit und ohne

Wärmetauscher

DIN 4794-2 12:1980 Ortsfeste Warmlufterzeuger mit Wärmetauscher

Die Geräte sind typgeprüft nach DIN VDE 0700 Teil 1 und Teil 30 EN 60 335-1 und EN 60 335-2-30 und tragen ein CE-Zeichen.

CE

Achim, 30.05.2010

Milledo

Dr. Thomas Wittleder

- Geschäftsführer -

Inhaltsverzeichnis

1. Allgemeines / Sicherheitshinweise .... 3
2. Geräteaufbau....3
3. Arbeitsweise 4
4. Anschlüsse 4
5. Inbetriebnahme....5
6. Aufstellungsrichtlinien 5
7. Technische Daten der Typenreihe K....7
8. Fehlersuche und -behebung....8
9. Wartung 10
10. Schaltplan.... 11

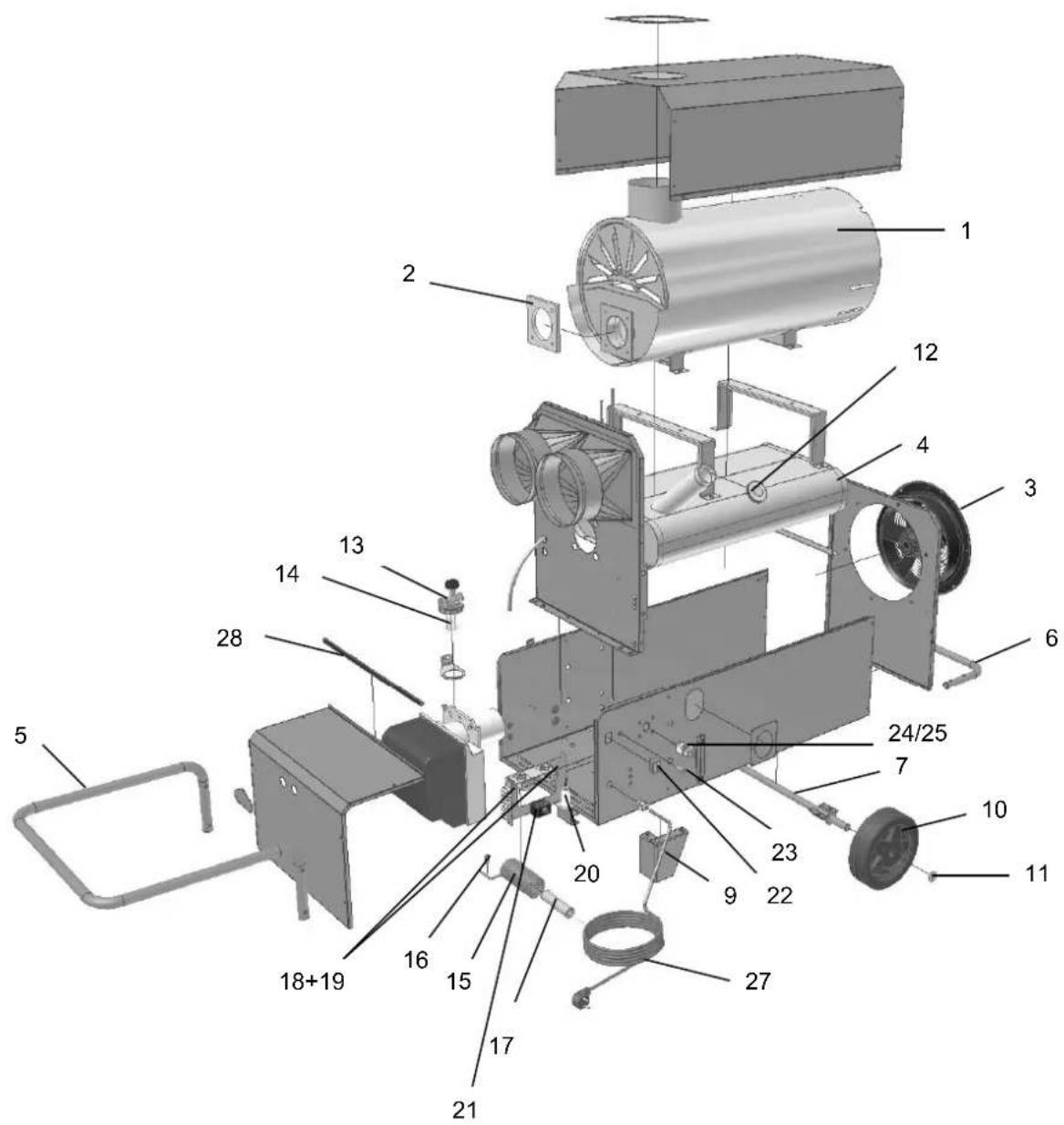

11. Ersatzteilliste 12
12. Brennereinstellung.... 14

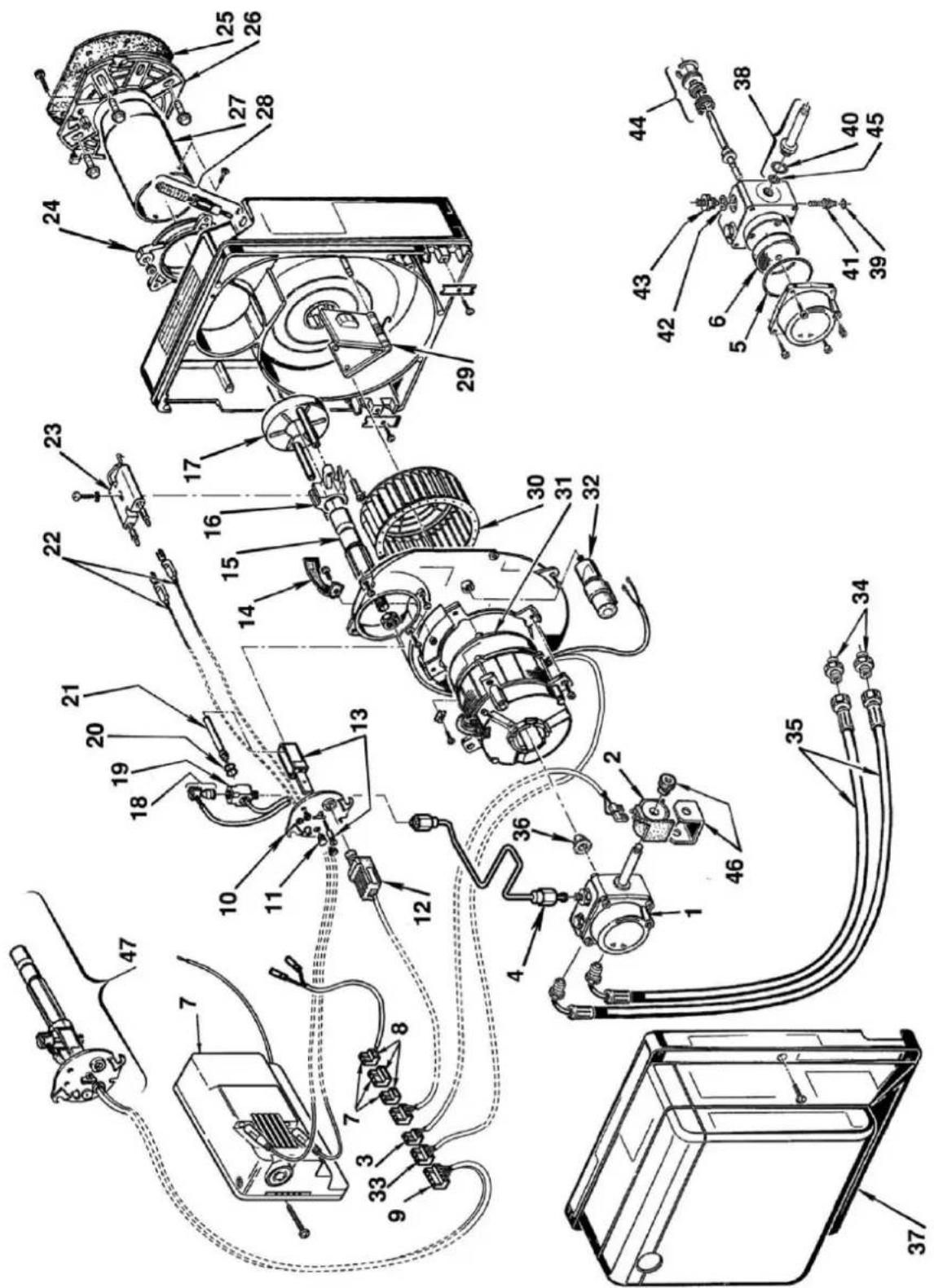

13. Ersatzteilliste Ölbrenner RG 1 RK (Art.-Nr. 1230103)...... 15

1. Allgemeines / Sicherheitshinweise

ACHTUNG: Vor Inbetriebnahme unbedingt lesen!

Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. Für Schäden bzw. Folgeschäden die daraus entstehen, übernimmt der Hersteller keine Haftung.

Gerätebeschreibung

Der mit Heizöl EL befeuerte K 30 T ist ein kompakter, vielseitig verwendbarer, gut transportabler Warmlufterzeuger (WLE) für Heizung und Trocknung. Er arbeitet mit und ohne Schornsteinanschluss gleich gut und ist mit seiner großen Heizleistung kompakt, leicht und doch robust gebaut. Der WLE darf nur gewerblich eingesetzt werden.

Warmlufterzeuger sind gedacht für die Punktbeheizung an Reparaturstellen im Freien und in geschlossenen Räumen, zum Auftauen und Anwärmen von Maschinen, von Vorrichtungen und Rohrleitungen, zum Trocknen von Räumen, Heu und Getreide sowie als Hilfsheizung in Notfällen.

Es ist ein nach DIN EN 267 geprüfter Ölbrenner eingebaut. Die vorliegende Bedienungsanweisung für den WLE wird auf jeden Fall durch die Bedienungsanweisung des Brennerherstellers für den Brenner ergänzt.

Sicherheitshinweise

Die Geräte dürfen nur von ausreichend unterwiesenen Personen bedient werden.

Ortsveränderliche Brennstoffbehälter dürfen nur nach Beachtung der Technischen Regeln für brennbare Flüssigkeiten (TRbF 20) aufgestellt und betrieben werden.

Die Geräte nicht in öl-, schwefel- und salzhaltiger Atmosphäre aufstellen und betreiben.

Die Geräte dürfen keinem direkten Wasserstrahl ausgesetzt werden (z.B. Hochdruckreiniger).

Es dürfen nur nach DIN EN 230 und DIN EN 267 geprüfte Gebläse-Ölbrenner in WLE-Ausführung verwendet werden.

Die Sicherheitseinrichtungen dürfen auf keinen Fall blockiert oder überbrückt werden.

Unbeaufsichtigt dürfen die Geräte nur mit einer thermostatischen Regelung betrieben werden.

Das Gerät grundsätzlich nur im abgekühlten Zustand vom Stromnetz trennen.

Die Geräte müssen auf ebenen Flächen standsicher aufgestellt werden.

2. Geräteaufbau

Gehäuse, darin Ventilator und Chrom-Titanstahl-Brennkammer mit Wärmetauscher und Abgasstutzen. Der Ölbrenner sitzt mit seinen Steuereinheiten innerhalb der Verkleidung über der Luftansaugung im Schaltkasten. Die Düsenstockeinheit mit Flammrohr ist an der vertikal stehenden Brennkammer montiert. Beide Funktionseinheiten sind mittels Versorgungsleitungen für Luft, Brennstoff sowie Zünd- und Überwachungsorganen miteinander verbunden. Da die Flamme innerhalb der Brennkammer umgekehrt, muss sie schlank und lang sein.

Im Gerät sind Kapillarrohrthermostate eingebaut. Beim Aufheizen sorgt der Temperaturregler für verkürzte Aufheizzeiten durch verzögertes Zuschalten des Ventilators. Beim Ausschalten lässt der Temperaturregler den Ventilator nachlaufen, um die Restwärme aus dem Gerät herauszuholen.

Dadurch wird gleichzeitig die Brennkammer vor Überhitzung durch Nachwärme geschützt.

In den Geräten ist für den Betrieb bei kalten Außentemperaturen eine leistungsfähige

Ölvorwärmung eingebaut. Sie erwärmt eine bestimmte Menge Heizöl soweit, dass der Brenner damit anlaufen kann.

Der Raumthermostatanschluss erlaubt die raumtemperaturabhängige Steuerung des Gerätes durch einen Raumthermostaten.

Im Gerät ist ein Betriebsstundenzähler integriert. Dieser zeigt die Laufzeiten in [h] des Gerätes im Heizbetrieb an. Die Laufzeiten können nach dem Öffnen der Schaltkastentür abgelesen werden.

3. Arbeitsweise

Beim Betrieb wird das Heizöl EL von der Brennerpumpe über die Saugleitung aus dem beigestellten Tank oder aus einer fest installierten Ölversorgung angesaugt. Die für die Heizleistung erforderliche Ölmenge wird der Brennerdüse über die Druckleitung zugeführt, in die Brennkammer gesprüht und gezündet. Es entsteht eine Flamme, die zusammen mit ihren Verbrennungsgasen die Brennkammer und den Wärmetauscher erwärmt. Von der Pumpe gefördertes, überschüssiges Heizöl fließt zurück in den Behälter.

Nach einer kurzen Aufheizzeit schaltet der Temperaturregler den Ventilator an. Dadurch wird eine sehr kurze Aufheizzeit erreicht. Der Ventilator bläst die angesaugte kalte Luft über die Brennkammer und den Wärmetauscher. Dadurch wird sie erwärmt. Die erwärmte Luft tritt auf der Gegenseite durch den Ausblasstutzen aus.

Zum Heizen wird der Hauptschalter auf Stellung -II- "Heizen" eingeschaltet. Zunächst läuft der Brenner an und nach Erwärmen von Brennkammer und Wärmetauscher schaltet auch der Ventilator zu und fördert warme Luft.

Ein evtl. angeschlossener Raumthermostat muss höher als die Umgebungstemperatur eingestellt sein, sonst läuft das Gerät nicht an, weil keine Stromzufuhr vorhanden ist.

Zum Lüften wird der Hauptschalter auf Stellung -l- "Lüften" am Schaltkasten eingeschaltet. Es läuft ausschließlich der Ventilator, das Gerät arbeitet nun als Lüftungsgerät.

Zum Abschalten des Gerätes wird der Hauptschalter auf Stellung -0- gestellt.

Hauptschalter

Das Gerät wird mit 230V Wechselstrom, 50 Hz betrieben. Der K 30 T wird über ein 2,5 m langes Kabel mit Schukostecker betrieben. Der Anschluss darf nur an solche Netze erfolgen, die mit einer Sicherung von minimal 10 A abgesichert sind. Längere Zuleitungen sollten mindestens 3 x 2,5 mm ² bzw. 5 x 2,5 mm ² Querschnitt haben, um einen zu starken Spannungsabfall bis zum Gerät zu vermeiden. Bei Unterspannung bis 195 V arbeitet das Gerät noch einwandfrei. Bei Störungen also Spannung am Gerät kontrollieren.

Betrieb mit Raumthermostat

Soll das Gerät die Temperatur geschlossener Räume automatisch auf einer bestimmten Temperatur halten, so wird ein 230 V Raumthermostat angeschlossen. Dazu muss die Kappe von der Gerätebuchse entfernt werden, nun kann der Thermostatstecker in den Buchseneinsatz gesteckt werden.

Ölvorwärmung

Heizöl scheidet bei tiefen Temperaturen Paraffin aus. Es verstopft den Ölfilter und lässt sich nicht pumpen. Das Gerät startet damit nicht. Die Geräte besitzen deshalb elektrische Heizelemente. Die Ölvorwärmung macht das Öl fließfähig. Sie arbeitet thermostatgesteuert, unabhängig vom Geräteschalter, jedoch muss der Stecker der Netzleitung an eine funktionierende und abgesicherte Stromversorgungsquelle angeschlossen sein.

Schornsteinanschluss

Im Freien oder in offenen Räumen empfehlen wir 1 m Rohr, 150 mm Durchmesser mit einer Regenhaube, um das Eindringen von Regen und Schmutz weitgehend auszuschließen und um einen geringen Zug zu erzeugen.

Bei vorübergehendem Betrieb in geschlossenen Räumen, z. B. Winterbau, sind die Verbrennungsgase ins Freie abzuführen. Die Abgasleitung ist so zu verlegen, dass mindestens 10 Pa Zug darin gewährleistet und auf keinen Fall Gegendruck in der Leitung möglich ist. Deswegen ist darauf zu achten, dass die Abgasleitung steigend und ihr Ende senkrecht nach oben verläuft. Sie muss mindestens über Traufhöhe, besser über Firsthöhe geführt werden, um Gegendruck durch den Wind und daher rührendes Rußen des Brenners zu vermeiden. Die Abgasrohre müssen einen Mindestabstand von 0,5 m von brennbaren Teilen haben und zuverlässig befestigt sein. Ihr Durchmesser darf nicht kleiner als der Abgasstutzen des Warmlufterzeugers sein.

Bei Dauerbetrieb in geschlossenen Räumen ist nach der Bauordnung ein Anschluss an einen Schornstein vom Durchmesser 200 mm vorgeschrieben, der mindestens 0,40 m über First geführt sein muss.

5. Inbetriebnahme

Heizen

1. Anschluss zu den Ölversorgungsleitungen über den Vor- und Rücklaufanschluss am Gerät herstellen.
2. Netzstecker in geeignete Netzdose stecken.
3. Falls nach Bauordnung erforderlich, Schornsteinanschluss herstellen, sonst 1 m Rauchrohr mit Regenhaube.
4. Hauptschalter auf Stellung -II- "Heizen schalten. Der Brenner läuft im Vorbelüftungsmodus an. Nach ca. 45 sec. erfolgt die Zündung der Flamme.
5. Sind Gerät und/oder Öl ausgekühlt, muss man je nach Temperatur 15 - 20 Minuten warten, bis die Ölvorwärmung genügend vorgewärmt hat. Dann erst den Hauptschalter auf Heizen schalten und, wenn vorhanden, angeschlossenen Raumthermostat über Umgebungstemperatur einstellen.
6. Abschalten: Hauptschalter am Schaltkasten ausschalten - nicht den Netzstecker ziehen - da der Ventilator beim Abschalten zur Kühlung kurz weiterlaufen muss. Der Temperaturregler schaltet den Ventilator verzögert nach 2 - 3 Minuten automatisch ab. Dieser Vorgang kann sich einige Male wiederholen. Daher auf keinen Fall zum Abschalten den Netzstecker herausziehen. Beim Abschalten durch Ziehen des Gerätesteckers oder Hauptschalter kann das Gerät nicht nachkühlen und zu Schäden an der Brennkammer, an der Flammüberwachung führen.

Der Sicherheitstemperaturbegrenzer kann unter Umständen ausschalten und verriegeln. Das Gerät läuft dann erst nach Entriegeln des Sicherheitstemperaturbegrenzers wieder an.

Lüften

1. Den Hauptschalter auf Stellung -I- "Lüften" einschalten.
2. Lüften abschalten:
   Hauptschalter auf Stellung -0- „Aus“ stellen.

6. Aufstellungsrichtlinien

Aufstellvorschriften

Bei der Aufstellung von ortsveränderlichen WLE mit geschlossener Brennkammer sind grundsätzlich die jeweiligen örtlichen Bau-, Brandschutz- und Berufsgenossenschafts-vorschriften einzuhalten

Aufstellorte

Die Geräte dürfen nicht an Orten betrieben werden, an denen zündfähige Gas-Luft- oder Staub-Luft-Gemische auftreten können (z.B. Tankstellen, Lackierereien usw.).

Fußböden und Decken müssen feuerhemmend sein. Ansaug- und Ausblasstutzen dürfen nicht verengt werden.

Aufstellräume

1. Aufstellung des WLE in geschlossenen, gut durchlüfteten Räumen mit Schornsteinanschluss:

2. Die Mindestraumgröße muss einem mittleren Wärmebedarf des Aufstellraumes von 0,058 kW/m³ entsprechen.

3. Die nötige Frischluftzufuhr zur Sicherung einer einwandfreien Verbrennung muss auf jeden Fall gewährleistet sein (Fenster, Türen oder sonstige Öffnungen).

Heizleistung(kW)	Raumgröße(m3)	nötige Frischluftmenge(m3/h )
25 kW	500 m3 50 m3/h
50 kW	1000 m3 80 m3/h
80 kW	1400 m3 130 m3/h
110 kW	1900 m3 180 m3/h
140 kW	2500 m3 220 m3/h
160 kW	2800 m3 240 m3/h

1. Aufstellung des WLE in geschlossenen, gut durchlüfteten Räumen ohne Schornsteinanschluss:

2. Die Mindestraumgröße muss einem mittleren Wärmebedarf des Aufstellraumes von 0,058 KW/m³ entsprechen.

3. Eine natürliche Lufterneuerung des 2,5 fachen des Rauminhalts/h ist grundsätzlich zu gewährleisten (Beseitigung der Verbrennungsgase und Zufuhr von Frischluft).
4. Für diese Frisch- und Abluftmenge sind min. folgende Öffnungen erforderlich: Frischluft: 2,8 m³ Abluft: 2,8 m³

Heizleistung (kW)	Frischluftmenge (m3/h)	natürliche Lufterneuerung (m3/h )
25 kW 500 m3 1250 m3/h
50 kW	1000 m3	2500 m3/h
80 kW	1400 m3	3500 m3/h
110 kW	1900 m3	4750 m3/h
140 kW	2500 m3	6250 m3/h
160 kW	2800 m3	7000 m3/h

Sicherheitsabstände

• Seitlich zu brennbaren Teilen: 0,60 m
• Ausblasseite zu brennbaren Teilen: 2,00 m
• Ansaugseitig für freie Luftzufuhr: 0.60 m
• nach oben: 3,00 m

Gesetzliche Vorschriften

Folgende Vorschriften sind bei Aufstellung und Inbetriebnahme zu beachten:

• Arbeitsstättenverordnung §§ 5 und 14
• Arbeitsstättenrichtlinie ASR 5
• Unfallverhütungsvorschriften VBG 43, VBG 21
• Feuerungsanlagenverordnung (FeuVo) der einzelnen Bundesländer

erhältlich bei: Deutsches Informationszentrum für technische Regeln (DITR) im DIN,

Burggrafenstraße 6, 10787 Berlin

1. Technische Daten der Typenreihe K

Typ K 30 T K 50 K 80				K 120 Öl/Gas*	K 160 eco 1. / 2. Stufe	K 170	K 220 1. / 2. Stufe
Artikel-Nr. 1101610 1101584	1101600 1101625 1101670 1101683			1101684
Nennwärmebelastung (kW)	32	54	83	120	141 / 161	168	155 / 234
Nennheizleistung (kW)	29	50	76	110	133 / 151	153	148 / 219
Nennluftvolumenstrom bei 20°C	1800	3600	5700	7900	10500	10130	11400 / 14100
Warmluftvolumenstrom bei Δt (m3/h)	2050	4200	6500	8900	12600	11000	11650 / 16100
Temperaturerhöhung Δt (K)	46	45	45	42	45	48	43 / 42
Max .verfügbare statische Pressung (Pa)	50	100	100	150	190	250	360 / 625
Lautstärke in 5 m Entfernung dB(A)	58	59	59	72	67	52	59 / 68,1
Stromanschluss (V/Hz)	230/50	230/50	230/50	230/50	230/50	400/50	400/50
Stromaufnahme (A)	2,2	2,8	2,45	4,9	7,7	6,5	7,2 / 10,2
Leistungsaufnahme (kW)	0,50	0,65	0,56	1,13	1,77	2,65	2,50 / 3,58
Schutzart (IP)	44	44	44	44	44	44	44
Brennstoffverbrauch (kg/h) Heizöl EL	2,5	4,7	6,8	10,1	11,9 / 13,1	14,0	13,1 / 19,0
Brennstoffverbrauch Erdgas G20 (Nm3/h)		12
Abgasverlust %	9,1	9,0	8,0	7,0	5,0	8,7	4,9 / 6,4
erforderlicher Schornsteinzug (Pa)	0	0	0	0	0	0	0
Abgasmassenstrom max. (kg/s)	0,015	0,025	0,038	0,054	0,09	0,099	0,072 / 0,069
Geräteabmessungen:
Länge / Breite / Höhe (mm)	1447/690/822	1623/795/1082	1674/875/1300	1878/971/1410	2000/1020/1510	2191/1002/1510	2298/1294/1709
Gewicht mit Brenner (kg)	85	140	190	225	290	340	480
Abgasrohr – Durchmesser (mm)	150	150	150	200	200	200	200
Ausblasstutzen – Durchmesser (mm)	2 x 205	420	520	550	550	550	2 x 550
Einstellwerte der Thermostate:
Ventilatorthermostat TR (°C)	35	35	35	35	35	35	35
Temperaturwächter TW (°C)	80	80	80	80	80/70	80	80
Sicherheitstemperaturbegrenzer STB (°C)	100 (fest)	100 (fest)	100 (fest)	100 (fest)	100 (fest)	100 (fest)	100 (fest)

* K120 Erdgas – durch die Montage eines Umbausatzes ist auch ein Betrieb mit Flüssiggas möglich.

8. Fehlersuche und -behebung

Problem mögliche Ursache	Lösung
Brenner läuft nicht Kein Strom	Raumthermostat (falls vorhanden) zu niedrig eingestelltRaumthermostat defektÖlfeuerungsautomat zeigt Störung an (Störlampe leuchtet auf).Sicherheitstemperaturbegrenzer hat den Strom unterbrochen, Ausblastemperatur zu hoch, Lufteinlass oder Luftauslass beengt oder Gerät konnte nicht nachkühlen: Gerät wurde durch Herausziehen des Steckers ausgeschaltet, statt durch Ausschalten.	Mit Phasenprüfer oder Lampe prüfen, Hauptschalter einschalten, Sicherung auswechseln, Zuleitung auf lose Kontakte untersuchen.Bei Betrieb ohne Raumthermostat: prüfen, ob Kappe auf Raumthermostatanschluss vorhanden ist, da Heizer ohne Kappe nicht anläuft, ggf. Kappe aufsetzen (Kappe enthält Strombrücke).Raumthermostat über Raumtemperatur stellenRaumthermostat untersuchen (darf nur ein Fachmann vornehmen). Notfalls auswechseln oder überbrücken an der Anschlussklemme am Gerät und mit der Hand schaltenSchaltkastenabdeckblech abschrauben. Nach einer Wartezeit von ca. 1 Minute den leuchtenden Entstörknopf am Steuergerät des Brenners betätigen. Störmeldung am Steuergerät und Signalanzeige müssen erlöschen. Der Brenner unternimmt dann einen neuen Startversuch.Bei der ersten Inbetriebnahme kann es sein, dass die Entstörtaste so oft gedrückt werden muss, bis der Brenner luftfreien Öl angesaugt hat. Öl auf Blasenfreiheit in Rücklaufleitung prüfen, dann erst Heizbetrieb möglich.Weitere Details zur Brennerstörung (LED-Code) lt. beiliegender Brenner-BedienungsanleitungDie schwarze Schutzkappe nach links drehen und abnehmen. Entstörknopf des STB drücken. Dieser befindet sich oberhalb der Gerätekabeleinführung. Ursache der Überhitzung beseitigen (Ansaug- oder Ausblaswiderstände).
Problem	mögliche Ursache	Lösung
Brenner läuft an, geht aber auf Störung	Öltank leerÖlleitung nicht angeschlossen oder Haupthahn geschlossenÖlfilter verschmutztÖlsaugleitung ist nicht dicht, Pumpe saugt Luft mit anÖlpumpe erzeugt keinen Druck	Öl nachfüllenLeitung bzw. Haupthahn prüfenDüsenfilter, Pumpenfilter, Vorfilter reinigen, evtl. Düse auswechselnÖlsaugleitung abdichten. Das Öl in der Rücklaufleitung muss blasenfrei sein.Druck richtig einstellen, Kupplung oder Pumpe auswechseln (darf nur ein Fachmann vornehmen).Entstörknopf am Steuergerät betätigen (siehe Abschnitt Brenner läuft nicht an)
Brenner läuft an, zündet aber nicht, geht auf Störung	Kein Zündfunke. Zündelektroden verkokt oder verstellt.Brennerdüse verstopft	Zur Kontrolle den Düsenstock überprüfen. Netzstecker herausziehen oder Strom abschalten und Düsenstock kontrollierenBrennerdüse herausschrauben. Auswechseln der Düse gegen eine neue. Nicht versuchen, die Düse zu reinigen! Düse immer erneuern, geöffnete gereinigte Düsen brennen nie einwandfrei.
Flamme erlischt nach Anlaufen oder brennt unruhig	Fotowiderstand verschmutztÖlfilter verschmutztÖlsaugleitung ist nicht dicht, Pumpe saugt Luft mit an: Luftblasen im Öl der Rücklaufleitung.Brennerdüse verstopftVerbrennungsluft nicht richtig eingestellt	Fotowiderstand herausziehen und mit einem sauberen Lappen abwischen. In sehr staubigen Räumen sollte diese Reinigung öfter vorgenommen werden.Alle Ölfilter kontrollieren und reinigen: Vorfilter, Pumpenfilter, Düsenfilter.Ölsaugleitung abdichten, alle Verschraubungen nachziehen. Öl aus Rücklaufleitung in Topf mit Öl fließen lassen. Es muss blasenfrei sein. Pumpendruck richtig einstellen (darf nur ein Fachmann vornehmen).Wie unter "Brenner läuft an, zündet aber nicht", Brennerdüse ausbauen und gegen neue austauschen (nicht reinigen).Verbrennungsluft einregulieren (darf nur ein Fachmann vornehmen).
Brenner schaltet nicht ab	Raumthermostat an ungünstiger Stelle montiert.Raumthermostat defekt	Raumthermostat an einem anderen Ort anbringen. Für eine richtige Steuerung ist es wichtig, den Raumthermostat so in dem zu beheizenden Raum anzubringen, dass ihn kein Kaltluftstrom von Fenstern, Türen, usw. trifft. Im zutreffenden Fall Raumthermostat versetzen.Raumthermostat untersuchen (darf nur ein Fachmann vornehmen), Notfalls auswechseln.
Raumthermostat schaltet Brenner ab, ehe gewünschte Raumtemperatur erreicht ist	Raumthermostat ist an einer Stelle angebracht, wo ihn Warmluft oder Wärmestrahlen treffen, z. B. von Sonne, Maschinen, Warmwasser-oder Dampfleitungen.	Thermostat versetzen
Ventilator läuft nicht an Temperaturregler -1S3.1 (siehe Schaltplan) arbeitet nichtKeine Stromversorgung		Prüfen, ob der Temperaturregler -1S3.1 arbeitet, ggf. ist dieser auszutauschen.Mit einem Phasenprüfer auf der Klemmeiste X1 (siehe Schaltplan) prüfen, ob der Ventilatorantrieb mit Strom versorgt wird. Klemme 5 und 7N (siehe Schaltplan).

das Gerät durch das Netzkabel mit Strom versorgt, dürfen die Arbeiten an der elektrischen Anlage nur von elektrischem Fachpersonal bzw. einer elektrisch unterwiesenen Person entsprechend VBG 4 ausgeführt werden.

Bitte lassen Sie Reparaturarbeiten der Elektro- Gas- und Ölanschlüsse für WLE nur von Servicepartnern der Firma HEYLO durchführen.

Außerbetriebnahme und Entsorgung des Gerätes

Das Gerät ist für langjährigen Betrieb ausgelegt.

Wenn es entsorgt werden soll, hat dies gemäß der aktuellen einschlägigen gesetzlichen Bestimmungen in umweltschonender Weise zu erfolgen.

9. Wartung

Um die Betriebssicherheit und die ökologischen Grenzwerte einzuhalten sowie die Wirtschaftlichkeit zu sichern, muss das Gerät in regelmäßigen Abständen gewartet und gereinigt werden.

Wartungsarbeiten dürfen nur durch sachkundige Fachleute durchgeführt werden. Ein stets sauber gehaltener Warmlufterzeuger gewährleistet eine gute Verbrennung mit störungsfreiem Betrieb und langer Lebensdauer.

ACHTUNG! Wartungsarbeiten nur bei herausgezogenem Netzstecker vornehmen!

1. Nach jeder Heizperiode oder früher muss der Ölfilter gesäubert werden.
2. Nach jeder Heizperiode oder früher, je nachdem wie viel Schmutz am Einsatzort vorhanden ist, müssen die Innenteile gründlich von Staub und Schmutz gesäubert werden.
3. Nach jeder Heizperiode muss die Brennkammer entrusst und der Brenner auf einwandfreie Werte kontrolliert werden. (Nur vom Fachmann durchzuführen).
4. Nur Originalersatzteile verwenden.

Zur Reinigung des Wärmetauschers beim K 30 T sind 3 Öffnungen vorgesehen. Eine befindet sich am Abgasstutzen, sie kann nach Abnahme des Haubenbleches und nach Lösen der Verschraubungen des Flansches geöffnet werden. Die zweite und dritte Reinigungsoffnung befindet sich ausbasseitig und ansaugseitig am Wärmetauscher. Hierzu sind die Wartungsdeckel abzunehmen.

10. Schaltplan

11. Ersatzteilliste

Pos.		HEYLOArtikel-Nr.	Bezeichnung
1	1220	125 Wärmetauscher
2	1380	653 Dichtung Brennerflansch
3	1230	605 Ventilator Axial
4	1260	151 Tank K30T
5	1301	1038 Griff vorn
6	1301	1037 Griff hinten
7	1340	013 Achse
8	1305	959 Schelle für Achse
9	1300	446 Gerätefuß
10	165	0014 Rad + Achshülse 25x2,5x66
11	165	0021 Starlockkappe Dm 25 für Rad
12	166	0237 belüfteter Tankdeckel
13	163	0630 Einstrang Ölfilter mit Absperrrad
14	163	0644 Filtereinsatz für Einstrang Ölfilter
15	126	3008 Cu-Doppelspirale K 25 T
16	143	0035 Bimetall-Thermostat mit Clip
17	140	0509 Heizpatrone Typ 31,5 x 130
18	143	0121 Temperaturwächter 20 – 90°C
19	143	0121 Temperaturregler 20 – 90°C
20	140	0312 Kondensator 8 μF, 400V, 50 Hz
21	166	0087 Thermostat STB 100°C fest
22	166	0980 Wippenschalter I / 0 / II
23	144	0743 Betriebsleuchte grün
24	145	0916 Kappe f. RT-Anschluss mit Brücke
25	145	0912 Anbaugehäuse für RT
26	145	1002 Schraubanschluss/Buchseneinsatz
27	145	0276 Netzkabel mit Stecker 230V
28	156	0224 Abdichtungsprofil
1230	103	Ölgebläsebrenner Riello RG 1RK
1630	013	Öldüse Düse 0,75/45° - B – Delavan

12. Brennereinstellung

Einstellung der Stauscheibe und Elektroden

Achtung: Lösen Sie die Schraube (3) um die Stauscheibeneinheit zu bewegen (1) und lösen Sie die Schraube (4) um die Elektrode (2) einzustellen.

Gerät	Heiz--leistung	Düse Pumpen-druck	Luftklappen-einstellung	Brennerkopf-einstellung	Brennertyp
K 30 T	29 kW	0,75 GpH 45°BDelavanArt.-Nr. 1630013	11,0 bar	1,0	3,0

1. Ersatzteilliste Ölbrenner RG 1 RK (Art.-Nr. 1230103)


Pos.	Code	Bezeichnung
1	300	7771 R.B.L Pumpe
2	300	7565 Magnetventil-Spule
3	300	2496 Anschlusskabel Magnetventil
4	300	2504 Druckrohr
5	300	7162 O-Ring-Dichtung
6	300	5719 Filtereinsatz Ölpumpe
7	300	1168 Steuergerät M0550
8	302	0145 Verbindungssystem
9	300	7456 Steckdose (Vorwärmer/Thermostat)
10	300	7510 Düsenstock-Flansch
11	300	7458 Verschlusstopfen
12	300	7492 Fotowiderstand
13	300	7512 Düsenstockhalterung
14	300	7475 Luftleitblech
15	300	7467 Düsenstock
16	300	6276 Stauscheibenhalterung
17	300	7514 Stauscheibe
18	300	7462 Vorwärmthermostat
19	300	7463 Halterung Vorwärmthermostat
20	300	7172 O-Ring-Dichtung
21	300	7464 Vorwärm-PTC-Düsenstock
22	300	7465 Kabel Zündelektroden
23	300	7513 Elektrodenblock
24	300	7515 Brennerflansch
25	300	5787 Kesselflansch-Dichtung
26	300	8636 Kesselflansch
27	300	7516 Flammrohr
28	300	8937 Luftregulierung
29	300	8815 Luftklappe
30	300	7476 Gebläserad
31	300	8489 Motor
32	300	7479 Kondensator 4μF
33	300	7454 Steckdose für Motor
34	300	9068 Anschlussnippel
35	300	5720 Ölschlauch
36	300	0443 Pumpenkupplung
37	300	8080 Brennerhaube
38	300	7582 Magnetventil-Körper
39	300	7028 O-Ring-Dichtung
40	300	7173 O-Ring-Dichtung
41	300	7202 Druckregulierschraube
42	300	7087 Dichtung Anschlussnippel
43	300	7268 Anschlussnippel Pumpe
44	300	0439 Dichtungseinsatz Antriebswelle
45	300	7156 O-Ring-Dichtung
46	300	7566 Haltebüge mit Schraube
47	300	7657	Düsenstock(beinhaltet Pos. 9, 10, 11, 13, 15, 18, 19, 20, 21)

Available at: Deutsches Informationszentrum für technische Regeln (DITR) (German Information Centre for Technical Regulations) at DIN, Burggrafenstraße 6, 10787 Berlin

E-Mail: [e-mail]

Kaufmännische Beratung Commercial advice

Tel. [phone] - 97 55 - 0

E-Mail: [e-mail]

Mieten Sie HEYLO-Produkte Hire HEYLO products

Für Ihre Baustelle, Produktion oder Event über das HEYLO-Miet-Netzwerk:
