BEDIENUNGSANLEITUNG K 50 Heylo

Mobile Warmlufterzeuger

Art.-Nr. / Item No. 1101584

EG-Konformitätserklärung

Gemäß der EG-Richtlinie für Maschinen (98 / 37 / EG) Anhang II A

Für Gerätebaureihe : Warmlufterzeuger mit Wärmetauscher Typ: K 30, K 30 T, K 50, K 80, K 120, K 160 eco, K 170, K 220

HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen in ihrer Konzeption und in der von uns in Verkehr gebrachten Bauart den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie von Maschinen entsprechen.

Bei eigenmächtigen Veränderungen der Maschinen verliert die Erklärung ihre Gültigkeit.

Zutreffende EG-Richtlinien: Maschinenrichtlinie 98 /37 /EG Niederspannungsrichtlinie 2006 / 95 / EG EMV – Richtlinie 2004 / 108 / EG

Angewandte harmonisierte Normen:

- DIN EN 12100-1 01 : 2003 Sicherheit von Maschinen - Grundbegriffe, allgemeine Gestaltungsleitsätze Teil 1: Grundsätzliche Terminologie u. Methodologie

- DIN EN 12100-2 02 : 2003 Sicherheit von Maschinen - Grundbegriffe, allgemeine Gestaltungsleitsätze Teil 2: Technische Leitsätze und Spezifikationen

- DIN EN 60204-1 06 : 2007 Sicherheit von Maschinen und elektrische Ausrüstung von Maschinen

- DIN EN 50081-2 03 : 1993 Elektromagnetische Verträglichkeit, Fachgrundnorm Störaussendung Industriebereiche

Angewandte nationale Normen sowie technische Spezifikationen:

- DIN 4794-1 12 : 1980 Ortsfeste Warmlufterzeuger mit und ohne Wärmetauscher - DIN 4794-2 12 : 1980 Ortsfeste Warmlufterzeuger mit Wärmetauscher

Achim, 18.10.2011

Dr. Thomas Wittleder - Geschäftsführer -

Inhaltsverzeichnis

Seite

1. Allgemeines 4
2. Technische Daten 5
3. Geräteaufbau 6
4. Arbeitsweise 6
5. Anschlüsse 7
6. Inbetriebnahme 8
7. Aufstellungsrichtlinien 9 – 10
8. Wartung 10
9. Fehlersuche und -behebung 11 – 13
10. Schaltplan 14
11. Ersatzteilliste 15 – 16

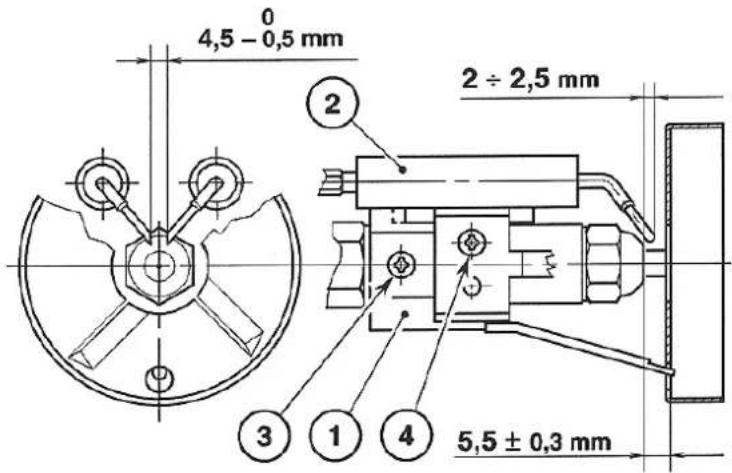

12. Brennereinstellung 17

13. Ersatzteile Ölbrenner 18 - 19

ACHTUNG:

Vor Inbetriebnahme unbedingt lesen!

Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. Für Schäden bzw. Folgeschäden die daraus entstehen, übernimmt der Hersteller keine Haftung.

1. Allgemeines

Gerätebeschreibung

Der mit Heizöl EL befeuerte K 50 ist ein kompakter, vielseitig verwendbarer, gut transportabler Warmlufterzeuger (WLE) für Heizung und Trocknung. Er arbeitet mit und ohne Schornsteinanschluss gleich gut und ist mit seiner großen Heizleistung kompakt, leicht und doch robust gebaut. Der WLE darf nur gewerblich eingesetzt werden.

Warmlufterzeuger sind gedacht für die Punktbeheizung an Reparaturstellen im Freien und in geschlossenen Räumen, zum Auftauen und Anwärmen von Maschinen, von Vorrichtungen und Rohrleitungen, zum Trocknen von Räumen, Heu und Getreide sowie als Hilfsheizung in Notfällen.

Es ist ein nach DIN EN 267 geprüfter Ölbrenner eingebaut. Die vorliegende Bedienungsanweisung für den WLE wird auf jeden Fall durch die Bedienungsanweisung des Brennerherstellers für den Brenner ergänzt.

Sicherheitshinweise

Die Geräte dürfen nur von ausreichend unterwiesenen Personen bedient werden.

Ortsveränderliche Brennstoffbehälter dürfen nur nach Beachtung der Technischen Regeln für brennbare Flüssigkeiten (TRbF 20) aufgestellt und betrieben werden.

Die Geräte nicht in öl-, schwefel- und salzhaltiger Atmosphäre aufstellen und betreiben.

Die Geräte dürfen keinem direkten Wasserstrahl ausgesetzt werden (z.B. Hochdruckreiniger).

Es dürfen nur nach DIN EN 230 und DIN EN 267 geprüfte Gebläse-Ölbrenner in WLE-Ausführung verwendet werden.

Die Sicherheitseinrichtungen dürfen auf keinen Fall blockiert oder überbrückt werden.

Unbeaufsichtigt dürfen die Geräte nur mit einer thermostatischen Regelung betrieben werden.

Das Gerät grundsätzlich nur im abgekühlten Zustand vom Stromnetz trennen.

Die Geräte müssen auf ebenen Flächen standsicher aufgestellt werden.

Alle Geräte tragen ein CE-Zeichen.

1. Technische Daten der Typenreihe K

Typ K 30 K 30 T K 50 K 80 K 120						K160 eco1./2. Stufe	K 170	K 2201. / 2.Stufe
Artikel-Nr. 1101605		1101610	1101584	1101600	1101625	1101670	1101683	1101684
Nennwärmebelastung (kW)	32	32	54	83	120	141 / 161	168	155 / 234
Nennheizleistung (kW)	29	29	50	76	110	133 / 151	153	148 / 219
Nennluftvolumenstrom bei 20°C	1800	1800	3600	5700	7900	10500	10130	11400 / 14100
Warmluftvolumenstrom bei Δt (m3/h)	2050	2050	4200	6500	8900	12600	11000	11650 / 16100
Temperaturerhöhung Δt (K)	46	46	45	45	42	45	48	43 / 42
Max .verfügbare statische Pressung (Pa)	50	50	100	100	150	150	250	360 / 625
Lautstärke in 5 m Entfernung dB(A)	58	58	59	59	72	77	52	59/68,1
Stromanschluss (V/Hz)	230/50	230/50	230/50	230/50	230/50	230/50	400/50	400/50
Stromaufnahme (A)	2,2	2,2	2,8	2,45	4,9	7,7	6,5	7,2 / 10,2
Leistungsaufnahme (kW)	0,50	0,50	0,65	0,56	1,13	1,77	2,65	2,50 / 3,58
Schutzart (IP)	44	44	44	44	44	44	44	44
Brennstoffverbrauch (kg/h) Heizöl EL	2,5	2,5	4,7	6,8	10,1	11,9/13,1	14,0	13,1 / 19,0
Abgasverlust %	9,1	9,1	9,0	8,0	7,0	5	8,7	4,9 / 6,4
erforderlicher Schornsteinzug (Pa)	0	0	0	0	0	0	0	0
Abgasmassenstrom max. (kg/s)	0,015	0,015	0,025	0,038	0,054	0,09	0,099	0,072 / 0,069
Geräteabmessungen:
Länge (mm)	1447	1447	1623	1674	1878	2000	2191	2298
Breite (mm)	690	690	795	875	971	1002	1002	1294
Höhe (mm)	822	822	1082	1300	1410	1510	1510	1709
Gewicht mit Brenner (kg)	73	85	140	190	225	330	340	480
Abgasrohr – Durchmesser (mm)	150	150	150	150	200	200	200	200
Ausblasstutzen – Durchmesser (mm)	2 x 205	2 x 205	420	520	550	550	550	2 x 550
Einstellwerte der Thermostate:
Ventilatorthermostat TR (°C)	35	35	35	35	35	35	35	35
Temperaturwächter TW/TL (°C)	80	80	80	80	80	80/70	80	80
Sicherheitstemperaturbegrenzer STB (°C)	100 (fest)	100 (fest)	100 (fest)	100 (fest)	100 (fest)	100 (fest)	100 (fest)	100 (fest)

3. Geräteaufbau

Gehäuse, darin Ventilator und Chrom-Titanstahl-Brennkammer mit Wärmetauscher und Abgasstutzen. Der Ölbrenner sitzt mit seinen Steuereinheiten innerhalb der Verkleidung über der Luftansaugung im Schaltkasten. Die Düsenstockeinheit mit Flammrohr ist an der vertikal stehenden Brennkammer montiert. Beide Funktionseinheiten sind mittels Versorgungsleitungen für Luft, Brennstoff sowie Zünd- und Überwachungsorganen miteinander verbunden. Da die Flamme innerhalb der Brennkammer umgekehrt, muss sie schlank und lang sein.

Im Gerät sind Kapillarrohrthermostate eingebaut. Beim Aufheizen sorgt der Temperaturregler für verkürzte Aufheizzeiten durch verzögertes Zuschalten des Ventilators. Beim Ausschalten lässt der Temperaturregler den Ventilator nachlaufen, um die Restwärme aus dem Gerät herauszuholen. Dadurch wird gleichzeitig die Brennkammer vor Überhitzung durch Nachwärme geschützt.

In den Geräten ist für den Betrieb bei kalten Außentemperaturen eine leistungsfähige Ölvorwärmung eingebaut. Sie erwärmt eine bestimmte Menge Heizöl soweit, dass der Brenner damit anlaufen kann.

Der Raumthermostatanschluss erlaubt die raumtemperaturabhängige Steuerung des Gerätes durch einen Raumthermostaten.

Im Gerät ist ein Betriebsstundenzähler integriert. Dieser zeigt die Laufzeiten in [h] des Gerätes im Heizbetrieb an. Die Laufzeiten können nach dem Öffnen der Schaltkastentür abgelesen werden.

4. Arbeitsweise

Beim Betrieb wird das Heizöl EL von der Brennerpumpe über die Saugleitung aus dem beigestellten Tank oder aus einer fest installierten Ölversorgung angesaugt. Die für die Heizleistung erforderliche Ölmenge wird der Brennerdüse über die Druckleitung zugeführt, in die Brennkammer gesprüht und gezündet. Es entsteht eine Flamme, die zusammen mit ihren Verbrennungsgasen die Brennkammer und den Wärmetauscher erwärmt. Von der Pumpe gefördertes, überschüssiges Heizöl fließt zurück in den Behälter.

Nach einer kurzen Aufheizzeit schaltet der Temperaturregler den Ventilator an. Dadurch wird eine sehr kurze Aufheizzeit erreicht. Der Ventilator bläst die angesaugte kalte Luft über die Brennkammer und den Wärmetauscher. Dadurch wird sie erwärmt. Die erwärmte Luft tritt auf der Gegenseite durch den Ausblasstutzen aus.

Zum Heizen wird der Hauptschalter auf Stellung -II- "Heizen" eingeschaltet. Zunächst läuft der Brenner an und nach Erwärmen von Brennkammer und Wärmetauscher schaltet auch der Ventilator zu und fördert warme Luft.

Ein evtl. angeschlossener Raumthermostat muss höher als die Umgebungstemperatur eingestellt sein, sonst läuft das Gerät nicht an, weil keine Stromzufuhr vorhanden ist.

Zum Lüften wird der Hauptschalter auf Stellung -I- "Lüften" am Schaltkasten eingeschaltet. Es läuft ausschließlich der Ventilator, das Gerät arbeitet nun als Lüftungsgerät.

Zum Abschalten des Gerätes wird der Hauptschalter auf Stellung -0- gestellt.

Hauptschalter

Das Gerät wird mit 230V Wechselstrom, 50 Hz betrieben. Der K 50 wird über ein 2,5 m langes Kabel mit Schukostecker betrieben. Der Anschluss darf nur an solche Netze erfolgen, die mit einer Sicherung von minimal 10 A abgesichert sind. Längere Zuleitungen sollten mindestens 3 x 2,5 mm ² bzw. 5 x 2,5 mm ² Querschnitt haben, um einen zu starken Spannungsabfall bis zum Gerät zu vermeiden. Bei Unterspannung bis 195 V arbeitet das Gerät noch einwandfrei. Bei Störungen also Spannung am Gerät kontrollieren.

Betrieb mit Raumthermostat

Soll das Gerät die Temperatur geschlossener Räume automatisch auf einer bestimmten Temperatur halten, so wird ein 230 V Raumthermostat angeschlossen. Dazu muss die Kappe von der Gerätebuchse entfernt werden, nun kann der Thermostatstecker in den Buchseneinsatz gesteckt werden.

Ölvorwärmung

Heizöl scheidet bei tiefen Temperaturen Paraffin aus. Es verstopft den Ölfilter und lässt sich nicht pumpen. Das Gerät startet damit nicht. Die Geräte besitzen deshalb elektrische Heizelemente. Die Ölvorwärmung macht das Öl fließfähig. Sie arbeitet thermostatgesteuert, unabhängig vom Geräteschalter, jedoch muss der Stecker der Netzleitung an eine funktionierende und abgesicherte Stromversorgungsquelle angeschlossen sein.

Schornsteinanschluss

Im Freien oder in offenen Räumen empfehlen wir 1 m Rohr, 150 mm Durchmesser mit einer Regenhaube, um das Eindringen von Regen und Schmutz weitgehend auszuschließen und um einen geringen Zug zu erzeugen.

Bei vorübergehendem Betrieb in geschlossenen Räumen, z. B. Winterbau, sind die Verbrennungsgase ins Freie abzuführen. Die Abgasleitung ist so zu verlegen, dass mindestens 10 Pa Zug darin gewährleistet und auf keinen Fall Gegendruck in der Leitung möglich ist. Deswegen ist darauf zu achten, dass die Abgasleitung steigend und ihr Ende senkrecht nach oben verläuft. Sie muss mindestens über Traufhöhe, besser über Firsthöhe geführt werden, um Gegendruck durch den Wind und daher rührendes Rußen des Brenners zu vermeiden. Die Abgasrohre müssen einen Mindestabstand von 0,5 m von brennbaren Teilen haben und zuverlässig befestigt sein. Ihr Durchmesser darf nicht kleiner als der Abgasstutzen des Warmlufterzeugers sein.

Bei Dauerbetrieb in geschlossenen Räumen ist nach der Bauordnung ein Anschluss an einen Schornstein vom Durchmesser 200 mm vorgeschrieben, der mindestens 0,40 m über First geführt sein muss.

6. Inbetriebnahme

Heizen

1. Anschluss zu den Ölversorgungsleitungen über den Vor- und Rücklaufanschluss am Gerät herstellen.
2. Netzstecker in geeignete Netzdose stecken.
3. Falls nach Bauordnung erforderlich, Schornsteinanschluss herstellen, sonst 1 m Rauchrohr mit Regenhaube.
4. Hauptschalter auf Stellung -II- "Heizen schalten. Der Brenner läuft im Vorbelüftungsmodus an. Nach ca. 45 sec. erfolgt die Zündung der Flamme.
5. Sind Gerät und/oder Öl ausgekühlt, muss man je nach Temperatur 15 - 20 Minuten warten, bis die Ölvorwärmung genügend vorgewärmt hat. Dann erst den Hauptschalter auf Heizen schalten und, wenn vorhanden, angeschlossenen Raumthermostat über Umgebungstemperatur einstellen.
6. Abschalten: Hauptschalter am Schaltkasten ausschalten - nicht den Netzstecker ziehen - da der Ventilator beim Abschalten zur Kühlung kurz weiterlaufen muss. Der Temperaturregler schaltet den Ventilator verzögert nach 2 - 3 Minuten automatisch ab. Dieser Vorgang kann sich einige Male wiederholen. Daher auf keinen Fall zum Abschalten den Netzstecker herausziehen. Beim Abschalten durch Ziehen des Gerätesteckers oder Hauptschalter kann das Gerät nicht nachkühlen und zu Schäden an der Brennkammer, an der Flammüberwachung führen.
   Der Sicherheitstemperaturbegrenzer kann unter Umständen ausschalten und verriegeln. Das Gerät läuft dann erst nach Entriegeln des Sicherheitstemperaturbegrenzers wieder an.

Lüften

1. Den Hauptschalter auf Stellung -I- "Lüften" einschalten.
2. Lüften abschalten: Hauptschalter auf Stellung -0- „Aus“ stellen.

7. Aufstellungsrichtlinien

Aufstellvorschriften

Bei der Aufstellung von ortsveränderlichen WLE mit geschlossener Brennkammer sind grundsätzlich die jeweiligen örtlichen Bau-, Brandschutz- und Berufsgenossenschaftsvorschriften einzuhalten

Aufstellorte

Die Geräte dürfen nicht an Orten betrieben werden, an denen zündfähige Gas-Luft- oder Staub-Luft-Gemische auftreten können (z.B. Tankstellen, Lackierereien usw.).

Fußböden und Decken müssen feuerhemmend sein. Ansaug- und Ausblasstutzen dürfen nicht verengt werden.

Aufstellräume

1. Aufstellung des WLE in geschlossenen, gut durchlüfteten Räumen mit Schornsteinanschluss:

• Die Mindestraumgröße muss einem mittleren Wärmebedarf des Aufstellraumes von 0,058 kW/m³ entsprechen.
• Die nötige Frischluftzufuhr zur Sicherung einer einwandfreien Verbrennung muss auf jeden Fall gewährleistet sein (Fenster, Türen oder sonstige Öffnungen).

Heizleistung(kW)	Raumgröße(m3)	nötige Frischluftmenge(m3/h )
25 kW	500 m3	50 m3/h
50 kW	1000 m3	80 m3/h
80 kW	1400 m3	130 m3/h
110 kW	1900 m3	180 m3/h
140 kW	2500 m3	220 m3/h
160 kW	2800 m3	240 m3/h

2. Aufstellung des WLE in geschlossenen, gut durchlüfteten Räumen ohne Schornsteinanschluss:

• Die Mindestraumgröße muss einem mittleren Wärmebedarf des Aufstellraumes von 0,058 KW/m³ entsprechen.
• Eine natürliche Lufterneuerung des 2,5 fachen des Rauminhalts/h ist grundsätzlich zu gewährleisten (Beseitigung der Verbrennungsgase und Zufuhr von Frischluft).
• Für diese Frisch- und Abluftmenge sind min. folgende Öffnungen erforderlich: Frischluft: 2,8 m³

Abluft: 2,8 m ⁴

Heizleistung (kW)	Frischluftmenge (m3/h)	natürliche Lufterneuerung (m3/h )
25 kW	500 m3	1250 m3/h
50 kW	1000 m3	2500 m3/h
80 kW	1400 m3	3500 m3/h
110 kW	1900 m3	4750 m3/h
140 kW	2500 m3	6250 m3/h
160 kW	2800 m3	7000 m3/h

Sicherheitsabstände

• Seitlich zu brennbaren Teilen: 0,60 m
• Ausblasseite zu brennbaren Teilen: 2,00 m
• Ansaugseitig für freie Luftzufuhr: 0.60 m
• nach oben: 3,00 m

Gesetzliche Vorschriften

Folgende Vorschriften sind bei Aufstellung und Inbetriebnahme zu beachten:

• Arbeitsstättenverordnung §§ 5 und 14
• Arbeitsstättenrichtlinie ASR 5
• Unfallverhütungsvorschriften VBG 43, VBG 21
• Feuerungsanlagenverordnung (FeuVo) der einzelnen Bundesländer

erhältlich bei: Deutsches Informationszentrum für technische Regeln (DITR) im DIN, Burggrafenstraße 6, 10787 Berlin

8. Wartung

Um die Betriebssicherheit und die ökologischen Grenzwerte einzuhalten sowie die Wirtschaftlichkeit zu sichern, muss das Gerät in regelmäßigen Abständen gewartet und gereinigt werden.

Wartungsarbeiten dürfen nur durch sachkundige Fachleute durchgeführt werden. Ein stets sauber gehaltener Warmlufterzeuger gewährleistet eine gute Verbrennung mit störungsfreiem Betrieb und langer Lebensdauer.

ACHTUNG !!! Wartungsarbeiten nur bei herausgezogenem Netzstecker vornehmen!

1. Nach jeder Heizperiode oder früher muss der Ölfilter gesäubert werden.
2. Nach jeder Heizperiode oder früher, je nachdem wie viel Schmutz am Einsatzort vorhanden ist, müssen die Innenteile gründlich von Staub und Schmutz gesäubert werden.
3. Nach jeder Heizperiode muss die Brennkammer entrusst und der Brenner auf einwandfreie Werte kontrolliert werden. (Nur vom Fachmann durchzuführen).
4. Nur Originalersatzteile verwenden.

Zur Reinigung des Wärmetauschers beim K 50 sind 3 Öffnungen vorgesehen. Eine befindet sich am Abgasstutzen, sie kann nach Abnahme des Haubenbleches und nach Lösen der Verschraubungen des Flansches geöffnet werden. Die zweite und dritte Reinigungsöffnung befindet sich ausblasseitig und ansaugseitig am Wärmetauscher. Hierzu sind die Wartungsdeckel abzunehmen.

9. Fehlersuche und -behebung

Problem mögliche Ursache Lösung
Brenner läuft nicht Kein Strom	Mit Phasenprüfer oder Lampe prüfen, Hauptschalter einschalten, Sicherung auswechseln, Zuleitung auf lose Kontakte untersuchen.
	Bei Betrieb ohne Raumthermostat: prüfen, ob Kappe auf Raumthermostatanschluss vorhanden ist, da Heizer ohne Kappe nicht anläuft, ggf. Kappe aufsetzen (Kappe enthält Strombrücke).
	Raumthermostat über Raumtemperatur stellen
	Raumthermostat untersuchen (darf nur ein Fachmann vornehmen). Notfalls auswechseln oder überbrücken an der Anschlussklemme am Gerät und mit der Hand schalten
	Schaltkastenabdeckblech abschrauben. Nach einer Wartezeit von ca. 1 Minute den leuchtenden Entstörknopf am Steuergerät des Brenners betätigen. Störmeldung am Steuergerät und Signalanzeige müssen erlöschen. Der Brenner unternimmt dann einen neuen Startversuch.
	Bei der ersten Inbetriebnahme kann es sein, dass die Entstörtaste so oft gedrückt werden muss, bis der Brenner luftfreien Öls angesaugt hat. Öl auf Blasenfreiheit in Rücklaufleitung prüfen, dann erst Heizbetrieb möglich. Weitere Details zur Brennerstörung (LED-Code) lt. beiliegender Brenner-Bedienungsanleitung.
	Die schwarze Schutzkappe nach links drehen und abnehmen. Entstörknopf des STB drücken. Dieser befindet sich oberhalb der Gerätekabeleinführung. Ursache der Überhitzung beseitigen (Ansaug- oder Ausblaswiderstände).

Problem	mögliche Ursache	Lösung
Brenner läuft an, geht aber auf Störung	Öltank leerÖlleitung nicht angeschlossen oder Haupthahn geschlossenÖlfilter verschmutztÖlsaugleitung ist nicht dicht, Pumpe saugt Luft mit anÖlpumpe erzeugt keinen Druck	Öl nachfüllenLeitung bzw. Haupthahn prüfenDüsenfilter, Pumpenfilter, Vorfilter reinigen, evtl. Düse auswechselnÖlsaugleitung abdichten. Das Öl in der Rücklaufleitung muss blasenfrei sein.Druck richtig einstellen, Kupplung oder Pumpe auswechseln (darf nur ein Fachmann vornehmen).Entstörknopf am Steuergerät betätigen (siehe Abschnitt Brenner läuft nicht an)
Brenner läuft an, zündet aber nicht, geht auf Störung	Kein Zündfunke. Zündelektroden verkokt oder verstellt.Brennerdüse verstopft	Zur Kontrolle den Düsenstock überprüfen. Netzstecker herausziehen oder Strom abschalten und Düsenstock kontrollierenBrennerdüse herausschrauben. Auswechseln der Düse gegen eine neue. Nicht versuchen, die Düse zu reinigen! Düse immer erneuern, geöffnete gereinigte Düsen brennen nie einwandfrei.
Flamme erlischt nach Anlaufen oder brennt unruhig	Fotowiderstand verschmutztÖlfilter verschmutztÖlsaugleitung ist nicht dicht, Pumpe saugt Luft mit an: Luftblasen im Öl der Rücklaufleitung.Brennerdüse verstopft	Fotowiderstand herausziehen und mit einem sauberen Lappen abwischen. In sehr staubigen Räumen sollte diese Reinigung öfter vorgenommen werden.Alle Ölfilter kontrollieren und reinigen: Vorfilter, Pumpenfilter, Düsenfilter.Ölsaugleitung abdichten, alle Verschraubungen nachziehen. Öl aus Rücklaufleitung in Topf mit Öl fließen lassen. Es muss blasenfrei sein.Pumpendruck richtig einstellen (darf nur ein Fachmann vornehmen).Wie unter "Brenner läuft an, zündet aber nicht", Brennerdüse ausbauen und gegen neue austauschen (nicht reinigen).
Verbrennungsluft nicht richtige eingestellt		Verbrennungsluft einregulieren (darf nur ein Fachmann vornehmen).
Brenner schaltet nicht ab	Raumthermostat an ungünstiger Stelle montiert.	Raumthermostat an einem anderen Ort anbringen. Für eine richtige Steuerung ist es wichtig, den Raumthermostat so in dem zu beheizenden Raum anzubringen, daß ihn kein Kaltluftstrom von Fenstern, Türen, usw. trifft. Im zutreffenden Fall Raumthermostat versetzen.
	Raumthermostat defekt	Raumthermostat untersuchen (darf nur ein Fachmann vornehmen), Notfalls auswechseln.
Raumthermostatschaltet Brenner ab, ehe gewünschte Raumtemperatur erreicht ist	Raumthermostat ist an einer Stelle angebracht, wo ihn Warmluft oder Wärmestrahlen treffen, z. B. von Sonne, Maschinen, Warmwasser- oder Dampfleitungen.	Thermostat versetzen
Ventilator läuft nicht an Temperaturregler -1S3.1 (siehe Schaltplan) arbeitet nichtKeine Stromversorgung		Prüfen, ob der Temperaturregler -1S3.1 arbeitet, ggf. ist dieser auszutauschen.Mit einem Phasenprüfer auf der Klemmeiste X1 (siehe Schaltplan) prüfen, ob der Ventilatorantrieb mit Strom versorgt wird. Klemme 5 und 7N (siehe Schaltplan).

Ist das Gerät durch das Netzkabel mit Strom versorgt, dürfen die Arbeiten an der elektrischen Anlage nur von elektrischem Fachpersonal bzw. einer elektrisch unterwiesenen Person entsprechend VBG 4 ausgeführt werden.

Bitte lassen Sie Reparaturarbeiten der Elektro- Gas- und Ölanschlüsse für WLE nur von Servicepartnern der Firma HEYLO durchführen.

Außerbetriebnahme und Entsorgung des Gerätes

Das Gerät ist für langjährigen Betrieb ausgelegt.

Wenn es entsorgt werden soll, hat dies gemäß der aktuellen einschlägigen gesetzlichen Bestimmungen in umweltschonender Weise zu erfolgen.

Noch Fragen? Wir helfen Ihnen gern!

Ihr HEYLO - Kundendienst:

Tel. [phone] - 97 55 15

1. Ersatzteilliste für K 50 (Art.-Nr. 1101584)

Pos.		HEYLOArtikel-Nr.	Bezeichnung
1	1340	066 Bügelschraube
2	1660	014 Gummigriff
3	1360	735 Gerätestütze links
4	1360	734 Gerätestütze rechts
5	1650	010 Rad
6	1650	021 Starlockkappe Dm. 20 mm
7	1232	824 Ventilator K50 Axial
8	1450	276 Netzkabel mit Schukostecker
9	1450	912 Anbaugehäuse für Raumthermostat
10	1450	916 Kappe für Raumthermostat
11	1660	980 Wippenschalter I / 0 / II
12	1440	743 Betriebsleuchte grün
13	1660	150 Kappe für Sicherheitstemperaturbegrenzer (STB)
14	1380	653 Dichtung Brennerflansch
15	1260	287 Bügel hinten komplett
16	1380	652 Dichtung Reinigungsdeckel
17	1300	396 Reinigungsdeckel K50
18	1340	008 Achse
19	1560	224 Abdichtprofil
20	1660	087 Sicherheitstemperaturbegrenzer (STB)
21	1430	121 Einbau-Thermostat 20-90°C /Wert 40°C
22	1430	121 Einbau-Thermostat 20-90°C /Wert 90°C
23	1430	035 Bimetall – Thermostat mit Clip
24	1400	509 Heizpatrone Typ 31,5 x 130
25	1630	630 Einstrang Ölfilter
26	1630	644 Ölfiltereinsatz für Einstrang Ölfilter
27	1260	3008 Kupferspirale
28	1230	142 Ölbrenner RG 1 RK
29	1630	638 Filtereinsatz für Fassfilter
30	1260	2082 Fassfilter kompl.
31	1220	127 Wärmetauscher komplett
1630014	Öldüse 1,1 Gph 45°B		Delavan
1420016	Steuergerät MO 550

12. Brennereinstellung

Hinweis: Um das Stauscheibenstocksystem (1) einzustellen, lösen Sie die Schraube (3). Und um das Elektrodensystem (2) einzustellen, lösen Sie die Schraube (4).

Gerät	Heiz--leistung	Düse	Pumpen-druck	Luftklappen-einstellung	Brennerkopf-einstellung	Brennertyp
K 50	50 kW	1,1 Gph 45°BDelavanArt.-Nr. 1630014	10,5 bar	4,0 5,0 RG 1	RK

13. Ersatzteilliste Ölbrenner RG 1 RK (Art.-Nr. 1230142)

Ersatzteilliste Ölbrenner

Pos.	Code	Bezeichnung
1	300	7771 R.B.L Pumpe
2	300	7565 Magnetventil-Spule
3	300	2496 Anschlusskabel Magnetventil
4	300	2504 Druckrohr
5	300	7162 O-Ring-Dichtung
6	300	5719 Filtereinsatz Ölpumpe
7	300	1168 Steuergerät M0550
8	302	0145 Verbindungssystem
9	300	7456 Steckdose (Vorwärmer/Thermostat)
10	300	7510 Düsenstock-Flansch
11	300	7458 Verschlusstopfen
12	300	7492 Fotowiderstand
13	300	7512 Düsenstockhalterung
14	300	7475 Luftleitblech
15	300	7467 Düsenstock
16	300	6276 Stauscheibenhalterung
17	300	7514 Stauscheibe
18	300	7462 Vorwärmthermostat
19	300	7463 Halterung Vorwärmthermostat
20	300	7172 O-Ring-Dichtung
21	300	7464 Vorwärm-PTC-Düsenstock
22	300	7465 Kabel Zündelektroden
23	300	7513 Elektroderblock
24	300	7515 Brennerflansch
25	300	5787 Kesselflansch-Dichtung
26	300	8636 Kesselflansch
27	300	7516 Flammrohr
28	300	8937 Luftregulierung
29	300	8815 Luftklappe
30	300	7476 Gebläserad
31	300	8489 Motor
32	300	7479 Kondensator 4μF
33	300	7454 Steckdose für Motor
34	300	9068 Anschlusshippel
35	300	5720 Ölschlauch
36	300	443 Pumpenkupplung
37	300	8080 Brennerhaube
38	300	7582 Magnetventil-Körper
39	300	7028 O-Ring-Dichtung
40	300	7173 O-Ring-Dichtung
41	300	7202 Druckregulierschraube
42	300	7087 Dichtung Anschlussnippel
43	300	7268 Anschlusshippel Pumpe
44	300	439 Dichtungseinsatz Antriebswelle
45	300	7156 O-Ring-Dichtung
46	300	7566 Haltebügel mit Schraube
47	300	7657 Düsenstock(beinhaltet Pos. 9, 10, 11, 13, 15, 18, 19, 20, 21)

Available at: Deutsches Informationszentrum für technische Regeln (DITR) (German Information Centre for Technical Regulations) at DIN, Burggrafenstraße 6, 10787 Berlin

8. Maintenance

Profi-Technik für die Bau-Klimatisierung.

HEYLO bietet das komplette Programm für gutes Klima auf dem Bau:

Dämmschichttrocknung
Insulation drying

[e-mail] · www.heylo.de

Notizen zum Produkt:

Device notes:

Geräte-Nr.:

Device No.:

Lieferdatum:

Delivery date
