Produkttyp	Hochgeschwindigkeits-Bodenventilator
Marke	Heylo
Modell	FT 500
Ventilatordurchmesser	50 cm (20 Zoll)
Abmessungen (B x H x T)	500 x 600 x 350 mm
Gewicht	12 kg
Stromversorgung	230 V / 50 Hz
Motorleistung	350 W
Luftstromrate	Bis zu 6000 m³/h
Geschwindigkeitseinstellungen	3-stufig einstellbar
Neigungsverstellung	Manuelle Neigung für gezielten Luftstrom
Griff	Integrierter Tragegriff für Mobilität
Schutzgitter	Abnehmbares Frontgitter zur Reinigung
Schutzart	IPX4 (spritzwassergeschützt)
Verwendung	Innen- und Außenbelüftung
Geräuschpegel	62 dB (maximale Geschwindigkeit)
Reinigung	Mit feuchtem Tuch abwischen; nicht in Wasser tauchen
Ersatzteile erhältlich	Lüfterblatt, Motor, Schalter, Gitter
Reparierbarkeit	Modulares Design für einfache Reparatur

Häufig gestellte Fragen - FT 500 Heylo

Wie stelle ich die Geschwindigkeit des Heylo FT 500 ein?

Verwenden Sie den Drehschalter am Motorgehäuse, um zwischen 3 Geschwindigkeitsstufen zu wählen. Drehen Sie im Uhrzeigersinn, um die Geschwindigkeit zu erhöhen.

Kann der FT 500 im Freien verwendet werden?

Ja, der Ventilator hat eine IPX4-Spritzwasserschutzklasse, sodass er für den Außeneinsatz geeignet ist, solange er nicht starkem Regen oder direktem Wasserstrahl ausgesetzt ist.

Wie reinige ich den Ventilator?

Ziehen Sie den Netzstecker, entfernen Sie dann das Frontgitter durch Abschrauben des Halterings. Wischen Sie Gitter und Lüfterblätter mit einem feuchten Tuch ab. Verwenden Sie keine Scheuermittel und tauchen Sie keine Teile in Wasser.

Was ist der maximale Luftstrom des FT 500?

Der Ventilator liefert bei höchster Geschwindigkeit bis zu 6000 m³/h, ideal zur Belüftung großer Flächen.

Ist der FT 500 laut?

Bei maximaler Geschwindigkeit liegt der Geräuschpegel bei etwa 62 dB, vergleichbar mit einem normalen Gespräch. Bei niedrigeren Geschwindigkeiten ist es leiser.

Kann ich den Ventilator neigen, um den Luftstrom zu lenken?

Ja, der Ventilatorkopf kann manuell nach oben oder unten geneigt werden, indem Sie den Neigungseinstellknopf lösen, positionieren und wieder festziehen.

Wo kann ich Ersatzteile kaufen?

Ersatzteile wie Lüfterblatt, Motor, Schalter und Gitter sind über autorisierte Heylo-Händler oder die offizielle Website erhältlich.

Wie lagere ich den Ventilator bei Nichtgebrauch?

An einem trockenen, staubfreien Ort lagern. Mit einem Tuch oder einer Plastikfolie abdecken, um es vor Schmutz zu schützen. Vor der Lagerung sicherstellen, dass es vollständig trocken ist.

Was soll ich tun, wenn der Ventilator nicht mehr funktioniert?

Überprüfen Sie Netzkabel und Stecker auf Schäden. Stellen Sie sicher, dass die Steckdose funktioniert. Wenn der Motor nicht startet, muss er möglicherweise gewartet werden. Kontaktieren Sie den Heylo-Support für Reparaturen.

Ist der FT 500 für den Einsatz in Werkstätten geeignet?

Ja, seine robuste Bauweise, der hohe Luftstrom und das spritzwassergeschützte Design machen ihn ideal für Werkstätten, Garagen und Baustellen.

BEDIENUNGSANLEITUNG FT 500 Heylo

DCD 3.0 STAUBSCHUTZTÜR

BEDIENUNGSANLEITUNG

USER MANUAL

DE Staubschutztür

EN Dustcontrol-Door

Inhaltsverzeichnis

1. Allgemeines.... 3
2. Lieferumfang.... 3
3. Technische Daten.... 3
4. Montage.... 4
5. Anwendungen....7
6. Zubehör 9
7. Ersatzteilliste 10

1. Allgemeines

ACHTUNG: Vor Inbetriebnahme unbedingt lesen!

Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. Für Schäden bzw. Folgeschäden die daraus entstehen, übernimmt der Hersteller keine Haftung.

Die Staubschutz-Tür HEYLO DCD-3.0 ist ein Arbeitsmittel für das Handwerk und dient der schnellen und sicheren Abschottung von Wandöffnungen (Türen, Fenster, Durchreichen) des Arbeits- bzw. Schmutzbereichs gegenüber dem Weißbereich des Gebäudes. Während Sanierungsarbeiten können mit der DCD-3.0 also andere Gebäudeteile sicher vor Staub geschützt werden.

Die DCD-3.0 kann für Türbreiten von 680 mm bis 830 mm eingesetzt werden. Optional können Türbreiten bis zu 1430 mm abgeschottet werden, mittels zusätzlich lieferbarer Adapter.

Die DCD-3.0 in Kombination mit Filter-Ventilatoren und Schläuchen ergibt das Staubschutzsystem DCS – zur Unterdruckhaltung oder Staubabsaugung. Durch Anschluss von HEYLO Filter-Ventilatoren an die DCD-3.0 außerhalb des Arbeits-bereichs wird im zu renovierenden Bereich ein Unterdruck erzeugt, der verhindert, dass sich der Feinstaub in angrenzende Räume verteilt. Sobald die Filter-Ventilatoren innerhalb des Arbeitsbereichs am Ort der Staubentstehung aufgestellt werden, ergibt sich die Staubabsaug-Funktion.

Leicht transportiert und schnell installiert, erspart das Staubschutz-System DCS Zeit, Geld und Komplikationen. Eine aufwendige Nachreinigung wie bei wassergestützten Systemen ist nicht notwendig – einfach die eingesetzten Filter reinigen bzw. ausklopfen.

Achtung: Bei belasteter Luft und beim Einsatz von H 13/H14-Filtern sind diese zu entsorgen (siehe Abschnitt „Aufstellrichtlinien“).

2. Lieferumfang

Staubschutz-Tür DCD-3.0:

■ 1 x Basis-Türelement
■ 2 x PVC-Folien (2,0 m x 0,68 m)
■ 1 x Transporttasche

Art.-Nr.		Höhe (mm)	Breite (mm)	Tiefe (mm)	Schlauch-anschluss	Gewicht (kg)
Basis-Türelement DCD-3.0	1 110 975	300	680	81	2 x ∅ 203	4,1
PVC-Folie (pro Stück)	1 110 982	2000	680	500 μ	-	1
Transporttasche	1 110 967	350	1100	300	-
optional:
Adapter A (150 mm rechts)	1 110 976	300	230	30	-	0,7
Adapter B (150 mm links)	1 110 977	300	230	30	-	0,7
Adapter C (300 mm rechts)	1 110 978	300	380	30	-	1
Adapter D (300 mm links)	1 110 979	300	380	30	-	1

4. Montage

Anwendung der Adapter

Ist die Tür zum renovierenden Bereich breiter als 830 mm, wird die DCD-3.0 - je nach Türbreite - vor dem Einsetzen mit den entsprechenden Verlängerungsadaptern A, B, C oder D versehen.

Vor der Montage sollten, bei Bedarf, die Verschlusskappen (E) entfernt werden (nach der Montage der DCD ist deren Entfernung nicht mehr möglich!)

Die Einheit wird mit der rechten Hand am Haltegriff (F) rückseitig und mit der linken Hand am Spanngriff (G) festgehalten.

Dann wird der Spannhebel (G) in 90° zur Einheit aufgestellt. Das System ist jetzt entspannt und kann grob in der Tür justiert werden. Die Seite mit dem Spannhebel zeigt dabei zum Schwarzbereich.

Mit dem Spannen des Spanngriffes (G) wird die Einheit fest in der Tür fixiert.

Die mitgelieferten PVC-Folien (H) werden jetzt passend zur Türbreite an der DCD befestigt.

Die erste Folie mittels Klettband befestigen, hinter die Befestigungsklammern (J) schieben und mit Hilfe der Rändelschraube (K) festklemmen. Anschließend die zweite Folie etwa 20 cm überlappend anbringen (s. Folie 1).

Bei Bedarf können die beiden Folien (Länge 2 m) mit einem Cutter gekürzt werden.

Jetzt können – je nach Anwendungsfall (s. Abschnitt 5) – ein oder zwei Schläuche (∅ 203 mm) durch die Öffnungen der DCD geführt werden.

Es gibt nun verschiedene Möglichkeiten das Staubschutz-System DCS zu nutzen. Je nach Anwendungsfall (siehe Abschnitt 5), können im Weiß- oder Schwarzbereich Filter-Ventilatoren aufgestellt und angeschlossen werden. Das DCS ist jetzt betriebsbereit.

Staubschutz-System DCS

Die DCD-3.0 wird zusammen mit Filter-Ventilatoren, entsprechenden Filtern, Schläuchen und Schlauchadaptern zum Gesamt-System „DCS“ kombiniert.

Für das Staubschutz-Komplettsystem werden folgende HEYLO Ventilatoren / Filter empfohlen:

■ DCS-PV 3000 – Ventilator PowerVent 3000 (Luftleistung 3.102 m³/h)
■ DCS-FT 500 – Luftreiniger FT 500 (Luftleistung 850 m³/h)
■ DCS-FT 1000 – Luftreiniger PowerFilter 1000 (Luftleistung 1.100 m³/h)
■ DCS-FT 1400 – Luftreiniger PowerFilter 1400 (Luftleistung 1.400 m³/h)
■ DCS-FT 3500 – Luftreiniger PowerFilter 3500 (Luftleistung 3.200 m³/h)

Detaillierte Informationen zu den Filter-Ventilatoren, notwendigen Filtern, Schläuchen und Schlauchadaptern auf www.heylo.de.

Zur Aufstellung und Anwendung finden Sie Hinweise in Abschnitt 5; außerdem wird insbesondere auf Abschnitt 6 (Aufstellrichtlinien) verwiesen.

5. Anwendungen

• Türabschottung
  ■ Unterdruckhaltung
  ■ Partikelabsaugung aus dem Schwarzbereich

Türabschottung

Mit Folie und Verschlussklappen montiert, dient die DCD-3.0 der Abschottung von Wandöffnungen.

DCD-3.0

Unterdruckhaltung

Die DCD-3.0 in Kombination mit einem oder zwei im Weißbereich in unmittelbarer Nähe der DCD-3.0 aufgestellten Filter-Ventilator(en) und Schlauchanschluss ergibt das Staubschutz-System DCS – zur Unterdruckhaltung im Saugverfahren. Die Anzahl und Größe der verwendeten Filter-Ventilatoren ist jeweils durch die Größe des abzuschottenden Schwarzbereichs bestimmt. Zur Projektierung der jeweiligen Anlage kann gegebenenfalls der Fachmann von HEYLO Auskunft erteilen.

DCD-3.0

FT 500

DE

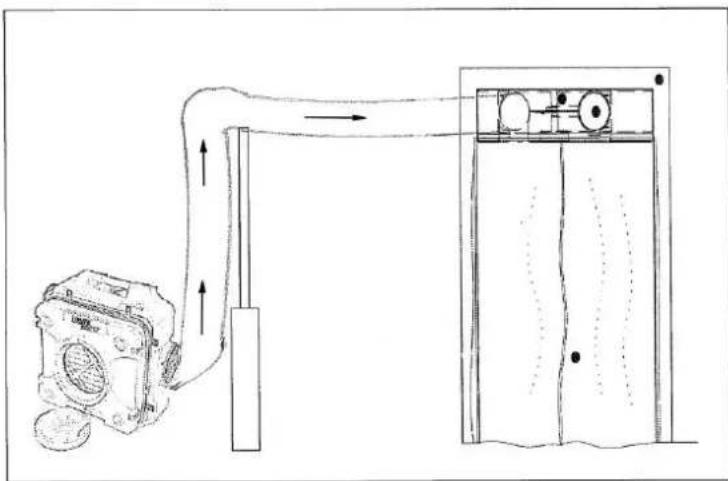

Partikelabsaugung aus dem Schwarzbereich

Falls Staub im Schwarzbereich an der Entstehungsstelle abgesaugt werden soll, ist der Filter-Ventilator jeweils an dieser Stelle im Schwarzbereich zu installieren, und die gereinigte Abluft im Druckverfahren über einen Schlauch durch die DCD-3.0 in den Weißbereich zu führen. Gleichzeitig entwickelt sich durch diese Installation ein Unterdruck im Schwarzbereich, der das Eindringen von Staub in den Weißbereich verhindert. Bei größeren Räumen oder stärkerem Staubanfall können bis zu 2 Filter-Ventilatoren im Abluftverfahren - gegebenenfalls auch saugend im Weißbereich - an die DCD-3.0 angeschlossen werden. Zusätzlich können weitere Filter-Ventilatoren im Umluftverfahren im Schwarzbereich installiert werden. Zur Projektierung der jeweiligen Anlage kann Ihnen der Fachmann von HEYLO gerne Auskunft erteilen.

Falls die Abluftschläuche die Arbeiten im Schwarzbereich behindern, ist eventuell mit Teleskopstangen eine Aufständerung zu erreichen.

6. Aufstellrichtlinien

Für die Aufstellung und Anwendung von DCD-3.0 und DCS sind die gesetzlichen Vorschriften des jeweiligen Landes zu beachten. In Deutschland sind unter anderem die folgenden Vorschriften zu beachten:

■ Arbeitsstättenverordnung §§ 5 und 14
■ Arbeitsstättenrichtlinie ASR 5
■ Unfallverhütungsvorschriften VBG 43
■ Gefahrstoffverordnung vom 01.01.2005

(erhältlich bei: Deutsches Informationszentrum für technische Regeln (DITR) im DIN, Burggrafenstraße 6, 10787 Berlin).

HEYLO übernimmt keine Haftung für Schäden, die aus unsachgemäßer und regelwidriger Aufstellung und Anwendung von DCD-3.0 und DCS entstehen sollten.

Außerbetriebnahme und Entsorgung

HEYLO-Geräte sind für langjährigen Betrieb ausgelegt. Eine eventuelle Entsorgung hat gemäß der aktuellen einschlägigen gesetzlichen Bestimmungen in umweltschonender Weise zu erfolgen.

7. Zubehör

Beschreibung	Stückzahl	Art.-Nr.
Türadapter A (150 mm rechts)	1	1 110 976
Türadapter B (150 mm links)	1	1 110 977
Türadapter C (300 mm rechts)	1	1 110 978
Türadapter D (300 mm links)	1	1 110 979
PVC-Folie (B 100 cm x L 200 cm)	2	1 110 981
PVC-Folie (B 68 cm x L 200 cm)	2	1 110 982
Schlauch ∅ 205 mm, Länge 7,6 m	1	1 250 007

8. Ersatzteilliste

Art.-Nr.	Beschreibung
1 110 976	Türadapter A (DCD-3.0 150 mm rechts)
1 110 977	Türadapter B (DCD-3.0 150 mm links)
1 110 978	Türadapter C (DCD-3.0 300 mm rechts)
1 110 979	Türadapter D (DCD-3.0 300 mm links)
1 750 000	Abdeckung für DCD links
1 750 001	Abdeckung für DCD rechts
1 750 002	Kulisse DCD links
1 750 003	Kulisse DCD rechts
1 750 004	Zahnhebel
1 750 005	Bremse
1 750 006	Schenkelfeder
1 750 007	Zahnrad
1 750 008	Haltegriff
1 750 011	Warnbandaufkleber 20x330 mm
1 750 012	Warnbandaufkleber 20x500 mm
1 750 013	Rändelschraube
1 750 014	Schenkelfeder
1 750 015	Gummidichtung
1 750 016	Gummilippe
1 750 017	Warnbandaufkleber 20x375 mm
1 750 018	Warnbandaufkleber 20x225 mm
1 750 021	Befestigungsklammer
1 750 022	Rändelmutter M5

Ersatzteile
