| Produkttyp | Motorrad |
| Marke | Honda |
| Modell | TMX125α |
| Baujahr | 2015 |
| Kategorie | Standard / Naked |
| Motortyp | Luftgekühlt, 4-Takt, Einzylinder |
| Hubraum | 124.9 cc |
| Leistung | Ca. 9.5 PS (7 kW) |
| Drehmoment | Ca. 10 Nm |
| Getriebe | 4-Gang manuell |
| Kraftstoffsystem | Vergaser |
| Startsystem | Elektro- und Kickstarter |
| Tankinhalt | 9.5 Liter |
| Kraftstoffart | Bleifreies Benzin (mindestens 91 ROZ) |
| Gewicht (fahrfertig) | Ca. 125 kg |
| Länge | 1980 mm |
| Breite | 750 mm |
| Höhe | 1070 mm |
| Sitzhöhe | 770 mm |
| Bodenfreiheit | 150 mm |
| Vorderbremse | Trommel |
| Hinterbremse | Trommel |
| Vorderreifen | 2.75-18 |
| Hinterreifen | 3.00-18 |
| Vorderradaufhängung | Teleskopgabel |
| Hinterradaufhängung | Schwinge mit zwei Federbeinen |
| Ölkapazität (Motor) | 1.0 Liter (mit Filterwechsel) |
| Zündkerze | NGK D8EA oder gleichwertig |
| Batterie | 12V 5Ah |
Häufig gestellte Fragen - TMX125α (2015) Honda
Welche Kraftstoffart sollte ich für die Honda TMX125α verwenden?
Verwenden Sie bleifreies Benzin mit einer Mindestoktanzahl von 91 ROZ. Vermeiden Sie die Verwendung von verbleitem Kraftstoff oder E85-Ethanolgemischen.
Wie oft sollte ich das Motoröl wechseln?
Wechseln Sie das Motoröl alle 3.000 km oder alle 6 Monate, je nachdem, was zuerst eintritt. Verwenden Sie 10W-40 oder 20W-50 Motorradöl (API SG oder höher).
Welcher Reifendruck wird empfohlen?
Vorderreifen: 25 psi (1,7 bar). Hinterreifen: 28 psi (1,9 bar). Prüfen Sie bei kaltem Reifen.
Wie stelle ich die Antriebskette ein?
Die Kette sollte in der Mitte etwa 20-30 mm Spiel haben. Lösen Sie die Hinterachsmutter und stellen Sie die Kettenspanner gleichmäßig ein. Ziehen Sie sie mit dem angegebenen Drehmoment an: Hinterachsmutter 60 Nm.
Welche Zündkerze verwendet die TMX125α?
Verwenden Sie NGK D8EA oder gleichwertig. Elektrodenabstand: 0,7-0,8 mm. Alle 6.000 km ersetzen.
Wie überprüfe ich die Batterie?
Die Batterie ist ein 12V 5Ah Blei-Säure-Typ. Halten Sie die Anschlüsse sauber und prüfen Sie den Elektrolytstand (falls zugänglich). Verwenden Sie ein Erhaltungsladegerät bei längerer Lagerung.
Welche Motorölviskosität wird empfohlen?
Verwenden Sie 10W-40 für Temperaturen über 10 °C oder 20W-50 für heiße Klimazonen. Verwenden Sie kein Autoöl mit Reibungsmodifikatoren.
Wie stelle ich die Leerlaufdrehzahl des Vergasers ein?
Wärmen Sie den Motor auf, dann drehen Sie die Leerlaufeinstellschraube, um 1.200-1.400 U/min zu erreichen. Die Gemischregulierschraube sollte 1,5 Umdrehungen von ganz geschlossen entfernt sein.
Wie lagere ich das Motorrad richtig für den Winter?
Füllen Sie den Tank und geben Sie Kraftstoffstabilisator hinzu. Wechseln Sie das Öl. Entfernen Sie die Batterie und lagern Sie sie geladen. Sprühen Sie Rostschutzmittel auf Metallteile. Pumpen Sie die Reifen auf den empfohlenen Druck und stellen Sie das Motorrad auf Ständer, um Standplatten zu vermeiden.
Warum startet mein Motorrad nicht?
Häufige Ursachen: leere Batterie, Kraftstoffmangel (Kraftstoffhahn prüfen), verstopfter Vergaser, verschmutzte Zündkerze oder Notaus-Schalter aus. Überprüfen Sie jeden Punkt systematisch.
Benutzerfragen zu TMX125α (2015) Honda
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Motorrad kostenlos im PDF-Format! Finden Sie Ihr Handbuch TMX125α (2015) - Honda und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TMX125α (2015) von der Marke Honda.
BEDIENUNGSANLEITUNG TMX125α (2015) Honda

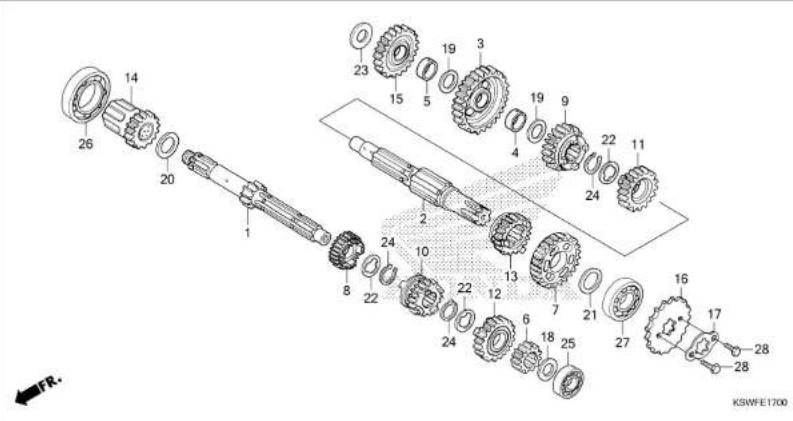

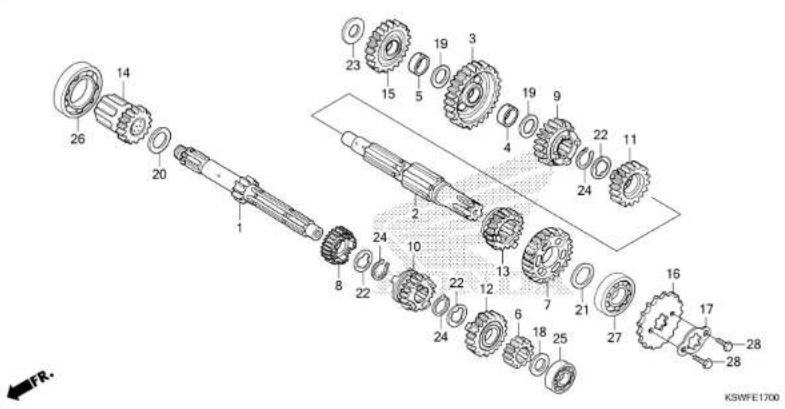

| E-17 TRANSMISSION | ||
 | ||
| Ref. No. Part No. Description | Reqd. QTY 125 125WI M F J Serial No. Parts catalogue code | |
| 1 23211-KVC-900 MAINSHAFT, TRANSMISSION(12T)· 1 1 12 23221-KSW-600 COUNTERSHAFT, TRANSMISSION··· 1 1 13 23426-KSH-900 GEAR, COUNTERSHAFT LOW(37T)··· 1 1 14 23427-KVC-900 COLLAR, COUNTERSHAFT LOW GEAR 1 1 15 23431-KVC-900 COLLAR, IDLE STARTER GEAR··· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · . | ||
| 6 23441-KSW-600 GEAR, MAINSHAFT SECOND(17T)··· 1 1 17 23451-KSW-600 GEAR, COUNTERSHAFT SECOND(32T) 1 1 18 23461-KSH-900 GEAR, MAINSHAFT THIRD(20T)··· 1 1 19 23471-KSH-900 GEAR, COUNTERSHAFT THIRD(28T) 1 1 110 23481-KSH-900 GEAR, MAINSHAFT FOURTH(23T)··· 1 1 111 23491-KSH-900 GEAR, COUNTERSHAFT FOURTH(27T) 1 1 112 23501-KSH-900 GEAR, MAINSHAFT FIFTH(25T)··· 1 1 113 23511-KSH-900 GEAR, COUNTERSHAFT FIFTH(25T) 1 1 114 23528-KSW-600 GEAR COMP., STARTER(19T)··· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · . | ||
| 16 23881-KSW-600 SPROCKET, DRIVE(15T)······· 1 1 117 23811-KR3-600 PLATE A2, FIXING········· 1 1 118 90451-KVC-900 WASHER, THRUST, 15MM········· 1 1 119 90452-KVC-900 WASHER, THRUST, 16.5MM········· 2 2 220 90453-KVC-900 WASHER A, THRUST, 20MM········· 1 1 121 90454-KVC-900 WASHER B, THRUST, 20MM········· 1 1 122 90455-KVC-900 WASHER A, SPLINE, 20MM········· 3 3 323 90457-KVC-900 WASHER, THRUST, 15MM········· 1 1 124 90685-KVC-900 SET RING, 20MM········· 3 3 325 91003-KRH-901 BEARING, RADIAL BALL, 62022··· 1 1 1 | ||
| E-17 TRANSMISSION | |
 | |
| Ref.No. Part No. Description Reqd. QTYCCG125 125WJ Serial No. Parts catalogue codeM F J | |
| 26 91084-KRH-901 BEARING, RADIAL BALL, 6006... 1 1 127 91016-KTT-901 BEARING, RADIAL BALL, 6204... 1 1 128 92181-06810-8A BOLT, HEX., 6X10...... 2 2 2 | |

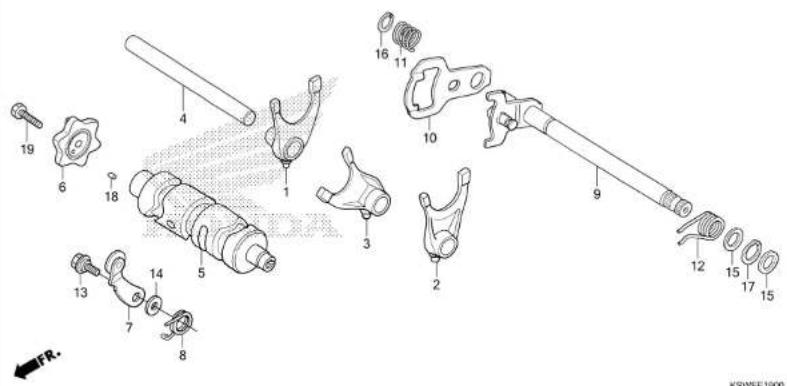

| E-19 GEARSHIFT DRUM | |
 | |
| Ref. No. Part No. Description Reqd. QTY CCG 125 125WJ Serial No. Parts catalogue codeM F J | |
| 1 24211-KVC-900 FORK, R. GEARSHIFT········ 1 1 12 24221-KSW-G00 FORK, L. GEARSHIFT········ 1 1 13 24231-KVC-900 FORK, CENTER GEARSHIFT······ 1 1 14 24241-KSW-G00 SHAFT, GEARSHIFT FORK······ 1 1 15 24301-KSW-G00 DRUM, GEARSHIFT········ 1 1 16 24411-KSW-G00 CAM, GEARSHIFT········ 1 1 17 24430-KSW-G00 STOPPER COMP., GEARSHIFT DRUM 1 1 18 24435-KSW-G00 SPRING, SHIFT DRUM STOPPER·· 1 1 19 24610-KSW-G30 SPINDLE COMP., GEARSHIFT······ 1 - -24610-KSW-G00········ 1 110 24621-KSW-G00 PLATE, GEARSHIFT········ 1 1 111 24631-KVC-900 SPRING, GEARSHIFT PLATE······ 1 1 112 24651-KSW-G00 SPRING, GEARSHIFT RETURN······ 1 1 113 90022-KSW-G00 PIVOT, SHIFT DRUM STOPPER···· 1 1 114 90488-KW1-900 WASHER, 6MM········ 1 1 115 90458-KVC-900 WASHER, THRUST, 14AM······ 2 2 216 90686-KVC-900 CIRCLIP, EXTERNAL, 12MM······ 1 1 117 90687-KVC-900 CIRCLIP, EXTERNAL, 14MM······ 1 1 118 91182-KRH-900 ROLLER, 4X10········ 1 1 119 93181-06825-8A BOLT, HEX., 6X25········ 1 1 1 |

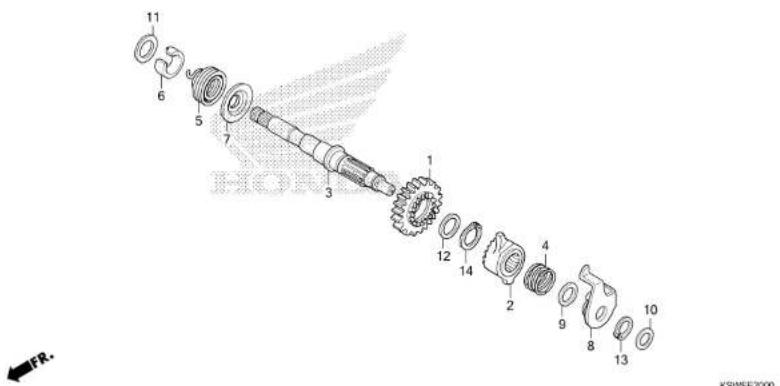

| E-20 KICK STARTER SPINDLE | |
 | |
| Ref. No. Part No. Description Reqd. QTY 125 125WJ Serial No. Parts catalogue code | |
| 1 28211-KVC-900 PINION, KICK STARTER(29T).... 1 1 12 28221-KSW-G00 RATCHET, KICK STARTER...... 1 1 13 28251-KSW-G00 SPINDLE, KICK STARTER(30T).... 1 1 14 28253-KSW-G00 SPRING, KICK STARTER RATCHET.. 1 1 15 28261-KSW-G00 SPRING, KICK STARTER...... 1 1 16 28262-KSW-G00 COLLAR, KICK SPINDLE...... 1 1 17 28263-KSW-G00 RETAINER, STARTER SPRING.... 1 1 18 28270-KSW-G00 PLATE COMP., RATCHET GUIDE... 1 1 19 90458-KSW-G00 WASHER B, THRUST, 16MM...... 1 1 110 90459-KSW-G00 WASHER, THRUST, 12MM...... 1 1 111 90462-KSW-G00 WASHER A, THRUST, 16MM...... 1 1 112 90463-KSW-G00 WASHER C, THRUST, 20MM...... 1 1 113 90682-KPT-900 CIRCLIP, EXTERNAL, 16MM...... 1 1 114 90685-KVC-900 SET RING, 20MM...... 1 1 1 |

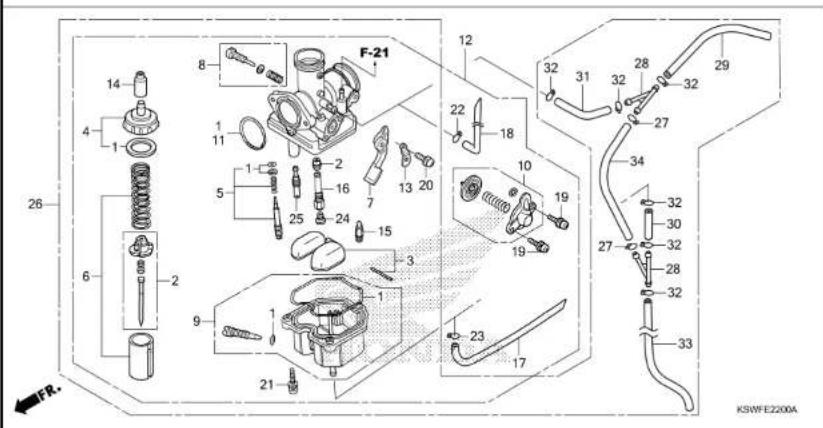

E-22
CARBURETOR
