Produkttyp	Luft-Wasser-Wärmepumpe (Split-System)
Marke	Panasonic
Modell	WH-SDC05H3E5
Stromversorgung	230 V AC, 50 Hz (geschätzt)
Hauptfunktionen	Heizen, Kühlen (optional je nach Freischaltung), Warmwasser, Sterilisation
Außentemperaturbereich (Heizen)	-20 °C bis 35 °C
Außentemperaturbereich (Kühlen)	16 °C bis 43 °C
Vorlauftemperatur (Heizen)	20 °C bis 55 °C
Vorlauftemperatur (Kühlen)	5 °C bis 20 °C
Fernbedienung	LCD-Display mit Pfeiltasten und Schnellmenü
Programmierung	Wochenuhr, Urlaubsprogramm, Silent-Modus, Sterilisationsprogrammierung
Reinigung	Mit einem weichen, trockenen Tuch abwischen; kein Benzin, Lösungsmittel oder Scheuerpulver verwenden
Sicherheit	Integrierter Fehlerstromschutzschalter (RCCB); Erdung erforderlich; Strom vor Wartung abschalten
Kältemittel	Vom Hersteller angegebener Typ (siehe Anleitung)
Empfohlener Wasserdruck	0,05 bis 0,3 MPa (0,1 MPa = 1 bar)
Wartung	Reinigung des Wasserfilters mindestens einmal jährlich; saisonale Inspektion durch einen Fachmann
Kompatibles Zubehör	Panasonic Warmwasserspeicher, optionale Konnektivitätskarte, alternative Außenfühler

Häufig gestellte Fragen - WH-SDC05H3E5 PANASONIC

Wie stelle ich die Sprache an der Fernbedienung ein?

Drücken Sie die Menütaste, gehen Sie zu Persönl. Einstellungen und dann zu Sprache. Wählen Sie die gewünschte Sprache (FRANÇAIS, ENGLISH, DEUTSCH, etc.) und bestätigen Sie mit der Eingabetaste.

Wie programmiere ich die Wochenuhr?

Im Menü Funktionseinstellungen wählen Sie Wochenprogramm. Wählen Sie den Tag, stellen Sie die Zeitbereiche mit den gewünschten Temperaturen ein. Sie können ein Programm auf andere Tage kopieren. Bestätigen Sie jeden Schritt.

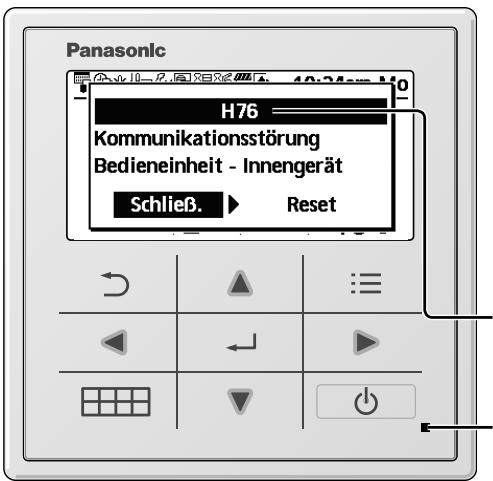

Was tun bei Anzeige eines Fehlercodes wie H76?

Der Code H76 zeigt einen Kommunikationsfehler zwischen Fernbedienung und Inneneinheit an. Überprüfen Sie die Verbindungen, starten Sie das System neu. Wenn das Problem weiterhin besteht, kontaktieren Sie einen autorisierten Installateur unter der in Kontakt Wartung gespeicherten Nummer.

Wie aktiviere ich den Urlaubsmodus?

Gehen Sie zu Funktionseinstellungen > Urlaubsprogramm. Schalten Sie es auf EIN, legen Sie dann Start- und Enddatum fest. Sie können wählen, das System auszuschalten oder die Temperatur während dieses Zeitraums zu reduzieren.

Wie reinige ich die Inneneinheit?

Schalten Sie zuerst die Stromversorgung aus. Wischen Sie die Oberflächen mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Wasser, Benzin, Lösungsmittel oder Scheuerpulver. Für den Wasserfilter wenden Sie sich an einen Fachmann.

Wie kann ich den Energieverbrauch einsehen?

Im Menü Systemsteuerung wählen Sie Energiezählung. Sie können den aktuellen oder historischen Verbrauch (Tag, Woche, Jahr) für Heizen, Kühlen, Warmwasserspeicher und insgesamt sehen. Die Werte sind Schätzwerte.

Wie verwende ich die Wochentimer?

Gehen Sie zu Funktionseinstellungen > Wochenprogramm. Programmieren Sie bis zu 6 Muster pro Tag. Sie können die Ein-/Ausschaltzeit und den Betriebsmodus einstellen. Der Timer wird automatisch aktiviert.

Warum macht die Außeneinheit Geräusche?

Geräusche von fließendem Wasser oder Dampf sind normal (Kältemittel, Abtauung). Wenn das Geräusch ungewöhnlich ist, überprüfen Sie, ob das Gerät waagerecht steht und die Abdeckungen geschlossen sind. Kontaktieren Sie einen Fachmann, wenn das Geräusch anhält.

Wie entsperre ich den Kühlmodus?

Der Kühlmodus ist standardmäßig gesperrt. Nur ein autorisierter Installateur kann ihn freischalten. Kontaktieren Sie Ihren Händler, um diese Funktion zu aktivieren, wenn Ihre Installation dies zulässt.

Wie starte ich eine Sterilisation des Warmwasserspeichers?

Gehen Sie zu Funktionseinstellungen > Sterilisation, schalten Sie auf EIN. Programmieren Sie Tag und Uhrzeit, die Siedetemperatur (55-75°C) und die Dauer. Verwenden Sie das System während der Sterilisation nicht, um Verbrennungen zu vermeiden.

BEDIENUNGSANLEITUNG WH-SDC05H3E5 PANASONIC

Luft/Wasser-Wärmepumpe

Wir danken Ihnen für den Kauf dieses Panasonic-Produkts.

Bevor Sie das System in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

Installationsanleitung liegt bei.

Kullanım Kılavuzu

54-79

Hava-Su Isi Pompası

Sicherheitshinweise 30-32

Tasten und Display der Bedieneinheit ....33-35

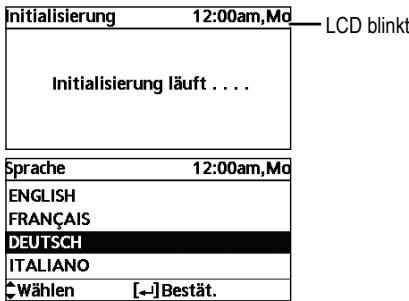

Erste Einstellungen 35

Schnellmenü 36

Menüs ....36-49

Für Benutzer

Funktionseinstellung ....36-37

Wochentimer

Urlaubstimer

Flüstertimer

E-Heizstab Heizung

E-Heizstab Warmw.

Entkeimung

Systemüberprüfung 37-38

Energiemonitor

Wassertemp.

Störungsspeicher

Verdichter

E-Heizstab

Persönl. Einstellung ....38-39

Tastenton

LCD-Kontrast

Beleuchtung

Beleuchtungsstärke

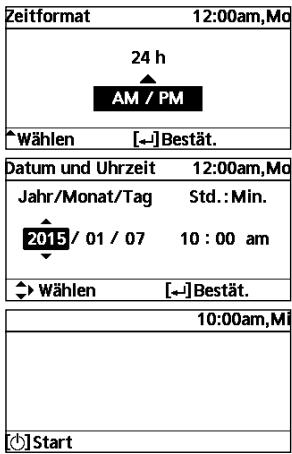

Zeitformat

Datum und Uhrzeit

Sprache

Entsperr-Kennwort

Service-Kontakt 39

Kontakt 1 / Kontakt 2

Für Installateur

Installateur-Setup

Systemeinstellungen 40-44

Anschluss optionale Platine

Heizkreise u. Fühler

Leistung E-Heizstab

Frostschutz

Warmwasserspeicher

Anschluss Warmwasserspeicher

E-Heizstab Warmw.

Gehäuseheizung

Altern. Außenfühler

Bivalente Heizung

Ext. Schalter

Solaranbindung

Externe Störmeldung

Leistungssteuerung

SG ready

Ext. Kompressorschalter

Flüssigkeit

Heizen/Kühlen-Sch.

Betriebseinstell. 44-48

Heizen

Kühlen

Auto

WW-Speicher

Service-Einstellungen....48-49

Max. Pumpendrehz.

Abpumpen

Estrichtr.

Service-Kontakt

Reinigungsanweisungen 50

Störungssuche 51-52

Informationen 53

Stellen Sie vor der Verwendung sicher, dass das System von einem Fachinstallateur ordnungsgemäß nach den Anleitungen installiert wurde.

• Bei der Panasonic Luft-Wasser-Wärmepumpe handelt es sich um ein Split-System, das aus zwei Geräten besteht: einem Innen- und einem Außengerät. Dieses System wurde für den Betrieb mit dem Warmwasserspeicher von Panasonic konzipiert. Nur wenn das System zusammen mit dem Warmwasserspeicher von Panasonic verwendet wird, garantiert Panasonic einen normalen Betrieb sowie die Zuverlässigkeit des Systems.
• Diese Betriebsanleitung beschreibt, wie das System mit der Innen- und Außeneinheit bedient wird.
• Für die Bedienung anderer Produkte, wie z. B. Warmwasserspeicher, Heizkörper, externe Temperaturregler und Fußbodenheizung, lesen Sie bitte die Bedienungsanleitungen der betreffenden Produkte.
• Einige der in diesem Handbuch beschriebenen Funktionen gelten möglicherweise nicht für Ihr System.
• Wenden Sie sich für weitere Informationen an Ihren Fachinstallateur.

*1 Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. Die Kühlfunktion kann durch einen autorisierten Installateur oder Service-Partner freigeschaltet werden.
*2 Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d. h. wenn der Kühlbetrieb verfügbar ist.

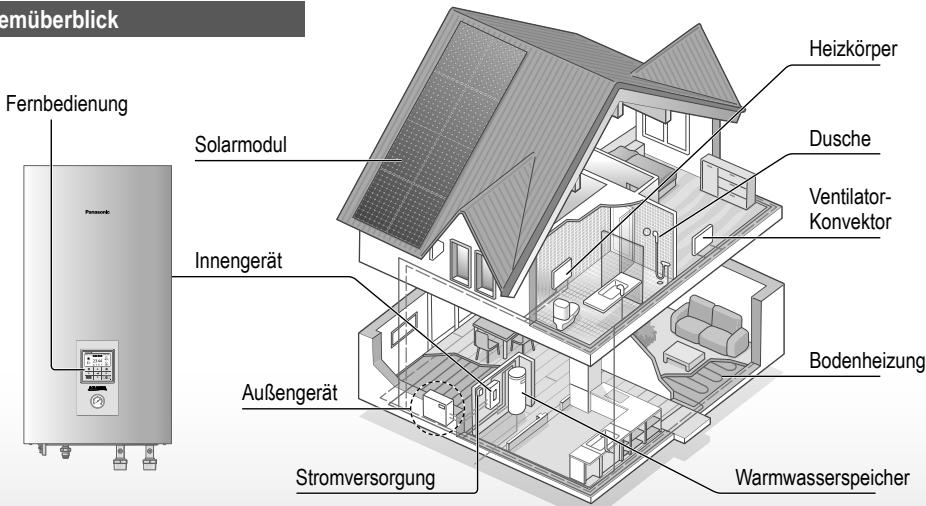

Systemüberblick

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden.

Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

Betriebsbereiche

	HEIZEN	KÜHLEN *1
Wasseraustrittstemperatur (°C) (min. / max.)	20 / 55	5 / 20
Außentemperatur (°C) (min. / max.)	-20 / 35	16 / 43

Wenn die Außentemperatur außerhalb des in der Tabelle angegebenen Bereichs liegt, fällt die Heizleistung erheblich ab, und es ist möglich, dass das Außengerät durch einen Schutzmechanismus abgeschaltet wird. Das Gerät läuft automatisch wieder an, sobald die Außentemperatur wieder im angegebenen Bereich liegt.

Sicherheitshinweise

Um Personen- oder Geräteschäden zu vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zu beachten:

Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

VORSICHT

Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

ACHTUNG

DieNichtbeachtungdieses Hinweiseskann zuVerletzungenoder zuBeschädigungsführen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

VORSICHT

Innen- und Außengerät

Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen verwendet werden, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben, wenn sie zuerst auf sichere Weise instruiert wurden oder während der Gerätebedienung beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Benutzerwartung sollten nur von Kindern durchgeführt werden, wenn diese dabei beaufsichtigt werden.

Bitten wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft.

Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

Stellen Sie das Gerät nicht in einer potenziell explosiven oder entflammbaren Atmosphäre auf. Bei Nichtbeachtung kann es zu Bränden kommen.

Fassen Sie nicht in das Innen- oder Außengerät und stecken Sie auch keine Gegenstände hinein, da drehende Teile sonst zu Verletzungen führen könnten.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen.

Montieren Sie das Innengerät nicht draußen. Dies ist nur für die Inneninstallation entwickelt.

Stromversorgung

Verwenden Sie keine modifizierten oder miteinander verbundenen oder nicht spezifizierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

• Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.
• Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.
• Das Netzkabel darf nicht gebogen oder geknickt werden.

Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.

Dieses Gerät ist mit einem Fehlerstrom-Schutzschalter (RCCB) ausgestattet. Bitten Sie regelmäßig und insbesondere nach Installations-, Inspektions- und Wartungsarbeiten einen Fachhändler um die Prüfung des Fehlerstrom-Schutzschalters. Fehlfunktionen des Fehlerstrom-Schutzschalters können zu Stromschlägen und/oder Bränden führen.

Es wird dringend empfohlen, einen FI-Schutzschalter (RCD) vor Ort zu installieren, um Stromschläge und/oder Brände zu vermeiden.

Bevor Sie sich Zugang zu den Anschlüssen verschaffen, müssen zuerst alle Stromkreise getrennt werden.

Im Fall einer Funktionsstörung oder Fehlfunktion darf das Produkt nicht mehr verwendet werden. Außerdem ist der Netzstecker zu ziehen. (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen) Beispiele für Funktionsstörungen bzw. Fehlfunktionen

• Der Fehlerstrom-Schutzschalter wird häufig ausgelöst.
• Es riecht verbrannt.
• Ungewöhnliche Geräusche oder Vibrationen.
• Heißes Wasser tropft aus dem Innengerät.

Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler.

Tragen Sie während der Inspektion und Wartung Handschuhe.

Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.

Um Stromschläge zu vermeiden, schalten Sie die Stromzufuhr des Klimageräts aus:

• bevor das Gerät gereinigt oder gewartet wird.
• wenn das Gerät längere Zeit außer Betrieb genommen werden soll.

Dieses Gerät ist für mehrere Zwecke bestimmt. Um Stromschläge, Verbrennungen und/oder tödliche Verletzungen zu vermeiden, müssen Sie zuerst alle Netzteile trennen, bevor Sie auf Anschlüsse im Innengerät zugreifen.

ACHTUNG

Innen- und Außengerät

Um Beschädigungen oder eine Korrosion des Geräts zu vermeiden, reinigen Sie das Innengerät nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver.

Stellen Sie das Gerät nicht in der Nähe von Brennstoffen oder im Badezimmer auf. Andernfalls können Stromschläge und/oder Feuer resultieren.

Berühren Sie nicht die Wasserabflussleitung des Innengeräts während des Betriebs.

Legen Sie keine Materialien auf das Gerät oder darunter.

Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

Verwenden Sie das System nicht während der Entkeimung, um Verbrühungen durch heißes Wasser oder eine Überhitzung der Dusche zu vermeiden.

Um ein Austreten von Wasser zu verhindern, ist darauf zu achten, dass die Kondensatleitung ordnungsgemäß angeschlossen ist.

Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist. Anderenfalls kann es passieren, dass das Gerät herunterfällt.

Um die Entkeimungsfunktion in Übereinstimmung mit den örtlich geltenden Gesetzen und Vorschriften einzustellen, wenden Sie sich bitte an Ihren autorisierten Installateur oder Service-Partner.

Fernbedienung

Achten Sie darauf, dass die Fernbedienung nicht feucht wird. Andernfalls kann es zu Stromschlägen und/oder Bränden kommen.

Drücken Sie die Tasten auf der Fernbedienung nicht mit harten und scharfen Gegenständen. Bei Nichtbeachtung kann das Gerät beschädigt werden.

Die Fernbedienung darf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.

Sie dürfen die Fernbedienung nicht selbst prüfen oder warten. Wenden Sie sich an einen autorisierten Fachhändler, um Verletzungen durch eine falsche Bedienung zu vermeiden.

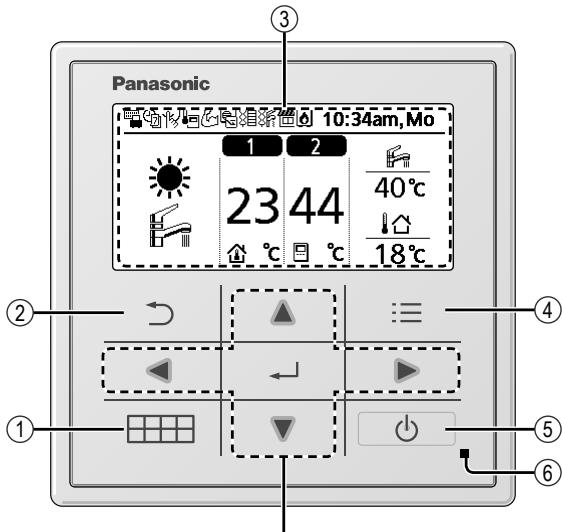

Tasten/Display

Schnellmenü-Taste

① (Weitere Details finden Sie in der separaten Schnellmenü-Anleitung.)
② Zurück-Taste Kehrt zum vorherigen Bildschirm zurück.
③ LCD-Display

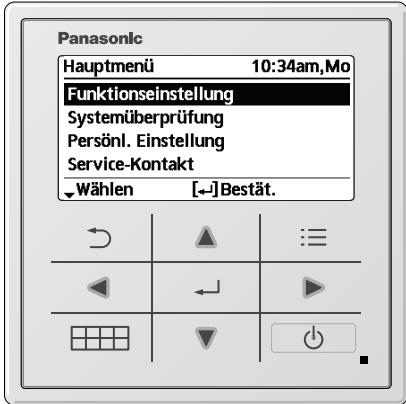

④ Hauptmenü-Taste Dient zur Funktionseinstellung.
⑤ EIN/AUS-Taste Dient zum Ein- bzw. Ausschalten des Geräts.
Betriebsanzeige ⑥ Leuchtet während des Betriebs und blinkt bei einer Störung.

Kreuztasten

Dient zum Auswählen einer Option.

Nach oben

Taste „Enter“

Bestätigt den gewählten Inhalt.

Tasten in der Mitte drücken.

Keine Handschuhe

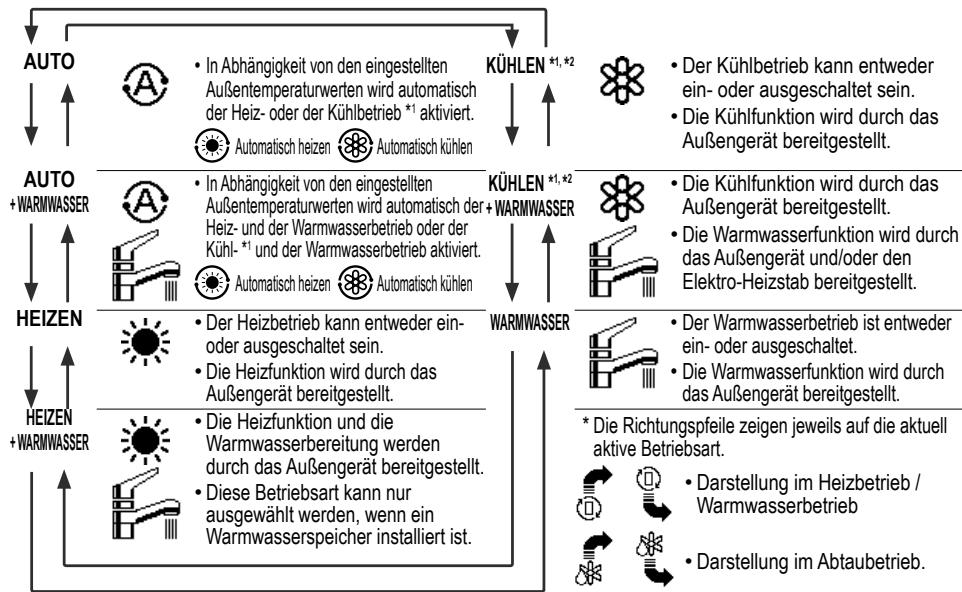

① Auswahl der Betriebsart
    DG<fcel>DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION
DEUTIONATION

    subgraph Legend
        direction TB
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        direction LR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLR
        directionLRR
        directionLRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRRGRR<nl>

② Betriebssymbole

Die nachfolgend dargestellten Symbole zeigen den jeweiligen Betriebsstatus an.

Das Symbol wird nicht angezeigt (unter dem Bildschirm „Bedienung AUS“), wenn der Betrieb, mit Ausnahme der Wochentimer-Einstellung, deaktiviert ist.

Urlaubsbetrieb

Heizkreis: Raumthermostat →Integrierter Fühler

Elektro-Heizstab Heizung

Bivalente Heizquelle (Bivalenz-Heizquelle)

Wochentimerbetrieb

Leistungsbetrieb

Elektro-Heizstab Warmwasser

Flüsterbetrieb

Leistungssteuerung, SG ready oder SHP

Solarbetrieb

*1 Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. Die Kühlfunktion kann durch einen autorisierten Installateur oder Service-Partner freigeschaltet werden.
*2 Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d. h. wenn der Kühlbetrieb verfügbar ist.

③ Temperatur des jeweiligen Heizkreises
④ Wochentag und Uhrzeit
⑤ Temperatur des Warmwasserspeichers
⑥ Außentemperatur
⑦ Symbole für Temperaturfühler und Temperaturen

Vorlauftemperatur

→Heizkennlinie

Raumthermostat

→Extern

Vorlauftemperatur

→Direkt

Raumthermostat

→Intern

Nur Schwimmbadheizung

Erste Einstellungen

Bevor Systemeinstellungen vorgenommen werden können, muss zunächst die Anzeigesprache festgelegt sowie Datum und Uhrzeit eingegeben werden.

Hierzu sind an der Bedieneinheit die folgenden Einstellungen vorzunehmen.

Auswählen der Sprache

Drücken Sie 🔊, und warten Sie, bis das Display initialisiert ist.

① Blättern Sie mithilfe von ▼ und ▲, um die Sprache auszuwählen.
② Drücken Sie ←, um die Auswahl zu bestätigen.

Einstellen der Uhr

① Wählen Sie mithilfe von ▼ oder ▲, wie die Uhrzeit angezeigt werden soll, entweder im 24-Stunden- oder im 12-Stunden-Format (AM / PM).
② Drücken Sie ←, um die Auswahl zu bestätigen.
③ Stellen Sie mit Hilfe von ▼ und ▲ Jahr, Monat, Tag, Stunden und Minuten ein und drücken Sie zum Bestätigen jeweils ←.
④ Wenn die Uhrzeit eingestellt ist, werden Wochentag und Uhrzeit auf dem Display angezeigt, auch wenn die Fernbedienung ausgeschaltet ist.

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

① Drücken Sie 📄, um das Schnellmenü anzuzeigen.

Manuelle

Warmwasser- bereitung

Wochentimer

Leistungsbetrieb

Manueller Abtaubetrieb

Flüsterbetrieb

Fehler-Reset

Not-Heizbetrieb

Sperre der Bedieneinheit

② Wählen Sie mit Hilfe von ▲ ▼ ◀ ▶ das Menü aus.
③ Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Menüs

Für Benutzer

Die zu verwendenden Menüpunkte und vorzunehmenden Einstellungen richten sich nach dem zu jeweils vorhandenen Heizungssystem.

Sämtliche Grundeinstellungen sind von einem autorisierten Installateur oder Service-Partner vorzunehmen und sollten auch nur durch diesen abgeändert werden.

• Nachdem die Grundeinstellungen vorgenommen worden sind, können die Einstellungen manuell angepasst werden.
  • Die Grundeinstellungen bleiben solange aktiv, bis sie geändert werden.
  • Die Bedieneinheit kann für unterschiedliche Systeme verwendet werden.
• Um Einstellungen vornehmen zu können, darf die Betriebs-LED nicht leuchten.
• Mit falschen Einstellungen besteht die Möglichkeit, dass das Heizungssystem nicht richtig funktioniert.

Wenden Sie sich in diesem Fall an Ihren autorisierten Installateur oder Service-Partner.

Anzeigen des „Hauptmenüs“:

Auswählen eines Menüpunkts: ▲ ▼ ◀ ▶

Bestätigen des ausgewählten Menüpunkts:

Menü		Standardeinstellung	Einstelloptionen / Display
Funktionseinstellung
1	> Wochentimer

Menü		Standardeinstellung	Einstelloptionen / Display
2	>Urlaubstimer
	Um Energie zu sparen, kann ein Urlaubszeitraum eingestellt werden, um in dieser Zeit entweder das System auszuschalten oder die Temperatur abzusenken.	AUS	EINAUS
		>EIN
		Urlaubsbeginn und -ende.Datum und Uhrzeit		Urlaub: Ende 10:34am,MoJahr/Monat/Tag Std.:Min.2015/01/07 10:00 amWählen [-]Bestät.
		AUS oder abgesenkte Temperatur
	• Die Wochentimer-Einstellung kann während der Urlaubstimer-Einstellung vorübergehend deaktiviert werden, wird aber wiederhergestellt, sobald der Urlaubstimer abgelaufen ist.
3	>Flüstertimer
	Zum Verringern des Schallpegels während der eingestellten Zeitspanne. Es können 6 Programme eingestellt werden. Stufe 0 bedeutet, dass der Flüsterbetrieb deaktiviert ist.	Startzeitpunkt des Flüsterbetriebs: Datum und Uhrzeit		Flüsterbetrieb 10:34am,MoProgr. Uhrzeit Stufe1 8:00am 02 5:00pm 13 11:00pm 3Wählen [-]Bearbeiten
		Stufe des Flüsterbetriebs: 0 bis 3
4	>E-Heizstab Heizung
	Freischalten des Elektro-Heizstabs für den Heizbetrieb.	AUS	EINAUS
5	>E-Heizstab Warmw.
	Freischalten des Elektro-Heizstabs für den Warmwasserbetrieb.	AUS	EINAUS
	• Nur verfügbar bei Verbindung mit dem Warmwasserspeicher.
6	>Entkeimung
	Aktivieren bzw. Deaktivieren der automatischen Entkeimung.	AUS	EINAUS
	• Nur verfügbar bei Verbindung mit dem Warmwasserspeicher. • Verwenden Sie das System nicht während der Entkeimung, um Verbrühungen durch heißes Wasser zu vermeiden. • Um die Entkeimungsfunktion in Übereinstimmung mit den örtlich geltenden Gesetzen und Vorschriften einzustellen, wenden Sie sich bitte an Ihren autorisierten Installateur oder Service-Partner.
Systemüberprüfung
1	>Energiemonitor
	Diagramm mit aktuellen oder aufgezeichneten Daten zu Energieverbrauch, -erzeugung oder COP.	AktuellAuswählen und abrufen		Verbrauch Warmw. (1Jah.)0.0 kWh1Jah.11213141516171819101112AM. Jan, 2015: 0.0 kWh Ca.Monat Betriebsart
		AufzeichnungAuswählen und abrufen
	• COP = Leistungszahl. • Zeiträume für die Diagramme mit aufgezeichneten Daten: 1 Tag / 1 Woche / 1 Jahr • Abrufbar ist der Energieverbrauch in kWh für Heizbetrieb, Kühlbetrieb *1 und Warmwasserbetrieb sowie der Gesamtenergieverbrauch. • Beim Gesamtstromverbrauch handelt es sich um einen Schätzwert auf der Grundlage von 230 V Wechselstrom. Er kann von dem mit einem präzisen Gerät gemessenen Wert abweichen.
2	>Wassertemp.
	Anzeige der verschiedenen Wasser-Isttemperaturen.	Ist-Werte von 8 Wassertemperaturen: Rücklauf / Vorlauf / Zone 1 / Zone 2 / WW-Speicher / Puffersp. / Solar / SchwimmbadAuswählen und abrufen		Wassertemp. 10:34am,Mo1. Rücklauf : 0°C2. Vorlauf : 0°C3. Zone 1 : 0°C4. Zone 2 : 0°CSeite

*1 Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. Die Kühlfunktion kann durch einen autorisierten Installateur oder Service-Partner freigeschaltet werden.

*2 Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d. h. wenn der Kühlbetrieb verfügbar ist.

Menü		Standardeinstellung	Einstelloptionen / Display
3	> Störungsspeicher
	• Informationen zu den Störungscodes finden Sie in der Störungssuche.• Der zuletzt aufgetretene Störungscode wird ganz oben angezeigt.	Auswählen und abrufen		Störungsspeicher 10:34am,Mo1. --2. --3. --4. --[←]Speicher löschen
4	> Verdichter
	Angaben zum Verdichterbetrieb.	Auswählen und abrufen		Verdichter 10:34am,Mo1. Aktuelle Frequenz : 0 Hz2. Einschalt-Zähler : 03. Ges. Einschaltzeit : 0 h[→]Zurück
5	> E-Heizstab
	Betriebsstunden der Zusatzheizung/Heizung für Warmwasserspeicher.	Auswählen und abrufen		E-Heizstab 10:34am,MoGes. Einschaltzeit: 0h: 0h[→]Zurück
Persönl. Einstellung
1	> Tastenton
	Ein- bzw. Ausschalten des Tastentons.	EIN	EINAUS
2	> LCD-Kontrast
	Einstellung des Displaykontrast.	3	LCD-Kontrast 10:34am,MoNiedrig Hoch<→→→→→→Wählen [←]Bestät.
3	> Beleuchtung
	Einstellung der Dauer der Hintergrundbeleuchtung des Displays.	1 Min.	Beleuchtung 10:34am,MoAUS 5 Min.15 Sek. 10 Min.1 Min.▲ Wählen [←]Bestät.
4	> Beleuchtungsstärke
	Einstellung der Helligkeit der Hintergrundbeleuchtung des Displays.	4	Beleuchtungsstärke 10:34am,MoDunkel Hell<→→→→→→Wählen [←]Bestät.
5	> Zeitformat
	Festlegen des Formats der Uhrzeitanzeige.	24 h	Zeitformat 10:34am,Mo24 hAM / PM▲ Wählen [←]Bestät.

Persönl. Einstellung
1	>Tastenton
	Ein- bzw. Ausschalten des Tastentons.	EIN
2	>LCD-Kontrast
	Einstellung des Displaykontrast.	3		LCD-Kontrast 10:34am,Mo
				Wählen [←]Bestät.
3	>Beleuchtung
	Einstellung der Dauer der Hintergrundbeleuchtung des Displays.	1 Min.		Beleuchtung 10:34am,Mo
				AUS 5 Min.
				15 Sek. 10 Min.
				-X ←]Bestät.
4	>Beleuchtungsstärke
	Einstellung der Helligkeit der Hintergrundbeleuchtung des Displays.	4		Beleuchtungsstärke 10:34am,Mo
				Wählen [←]Bestät.
5	>Zeitformat
	Festlegen des Formats der Uhrzeitanzeige.	24 h		Zeitformat 10:34am,Mo
				24 h
				Wählen [←]Bestät.
Menü		Standardeinstellung	Einstelloptionen / Display
6	>Datum und Uhrzeit
	Einstellung des aktuellen Datums und der aktuellen Uhrzeit.	Jahr / Monat / Tag / Std. / Min.		Datum und Uhrzeit 10:34am,MoJahr/Monat/Tag Std.:Min. Wählen [-]Bestät.
7	> Sprache
	Einstellung der Anzeigesprache.Für Niederländisch, Griechisch, Finnisch und Türkisch gilt: Verwenden Sie bitte die englische Version.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH		Sprache 10:34am,MoENGLISHFRANÇAISDEUTSCHITALIANOWählen [-]Bestät.
8	> Entsperr-Kennwort
	4-stelliges Kennwort für alle Einstellungen.	0000		Entsperr-Kennwort 10:34am,MoWählen [-]Bestät.
Service-Kontakt
1	>Kontakt 1 / Kontakt 2
	Service-Telefonnummer für den Kundendienst.	Auswählen und abrufen		Service-Einstellungen 10:34am,MoKontakt 1Name : Bryan Adams☎ : 08812345678Wählen

Menü		Standardeinstellung	Einstelloptionen / Display
Installateur-Setup > Systemeinstellungen
1	> Anschluss optionale Platine
	Anschluss einer optionalen Zusatzplatine.	Nein		JaNein
	• Wenn die optionale Zusatzplatine angeschlossen ist, verfügt das System über folgende zusätzliche Funktionen:1 Steuerung und Temperaturregelung eines angeschlossenen Pufferspeichers.2 Steuerung und Regelung von 2 Heizkreisen (einschließlich Schwimmbadheizung).3 Einbindung einer Solarstation, angeschlossen an Warmwasser- oder Pufferspeicher.4 Eingang für externe Ausschaltung des Außengeräts.5 Externe Störmeldung.6 Eingänge für SG ready-Steuernung.7 Leistungssteuerung.8 Heizen/Kühlen-Sch.
2	> Heizkreise u. Fühler
	Auswahl der Temperaturfühler sowie der Anzahl der Heizkreise.	Zone		Heizkreise u. Fühler 10:34am,MoZoneSystem mit 1 HKSystem mit 2 HKWählen [←]Bestät.
		• Nach der Auswahl des Systems mit einem oder 2 Heizkreisen ist anzugeben, ob der jeweilige Heizkreis für Raum- oder Schwimmbadheizung genutzt wird.• Wenn „Schwimmbad“ ausgewählt wurde, muss eine Temperaturdifferenz „△T für Schwimmbad“ zwischen 2 und 10 K eingestellt werden.
		Fühler		Heizkreise u. Fühler 10:34am,MoFühlerWassertemperaturRaumthermostatRaumtemp.fühlerWählen [←]Bestät.
		* Beim Raumthermostaten ist zu unterscheiden zwischen extern und intern.
3	> Leistung E-Heizstab
	Auswahl der maximal gewünschten Leistung des Elektro-Heizstabs für den Heizbetrieb.*3 kW / 6 kW / 9 kW* Die Einstellmöglichkeiten sind vom jeweiligen Modell abhängig.	3 kW		Leistung E-Heizstab 10:34am,Mo3 kW[←]Bestät.
4	> Frostschutz
	Aktivierung bzw. Deaktivierung der Frostschutzfunktion bei ausgeschaltetem Gerät.	Ja		JaNein
5	> Warmwasserspeicher
	Einstellung, ob ein Warmwasserspeicher angeschlossen ist.	Nein		JaNein
6	> Anschluss Warmwasserspeicher
	Einstellung, ob ein Pufferspeicher angeschlossen ist. Falls JA,Einstellung der Temperaturdifferenz.• Um diese Funktion zu ermöglichen, muss die optionale Zusatzplatine eingebaut und aktiviert sein.• Wenn „Anschluss optionale Platine“ nicht ausgewählt ist, wird die Funktion nicht auf dem Display angezeigt.	Nein		JaNein
		> Ja
		5 °C	Temperaturdifferenz △T für den Pufferspeicher	Puffersp. 10:34am,Mo△T für Puff.speich.Ber.: (0°C~10°C)Schritt: ±1°C5°CWählen [←]Bestät.

Installateur-Setup > Systemeinstellungen

Menü		Standardeinstellung	Einstelloptionen / Display
7	>E-Heizstab Warmw.
	Auswahl, ob der interne oder ein externer Elektro-Heizstab für den Warmwasserspeicher verwendet werden soll, und Stellen eines Timers für die Zuschaltung des Elektro-Heizstabs.* Diese Option ist verfügbar, wenn Tankanschluss ausgewählt ist (JA).	Intern		E-Heizstab Warmw. 10:34am,MoWählen [←]-Bestät.
		> Extern
		0:20	Einschaltverzögerung des Elektro-Heizstabs für den Warmwasserspeicher.	E-Heizstab Warmw. 10:34am,MoE-Heizstab Warmw.: EIN-Verz.Ber.: (0:20~3:00)Schritt: ±0:05 Wählen [←]-Bestät.
8	>Gehäuseheizung
	Auswahl, ob eine optionale Gehäuseheizung angeschlossen ist oder nicht.* Typ A -Die Gehäuseheizung wird nur während des Abtaubetriebs eingeschaltet.* Typ B -Die Gehäuseheizung wird bei Temperaturen von 5 °C und weniger eingeschaltet.	Nein
		> Ja
		A	Verwendungstyp der Gehäuseheizung.*	Gehäuseheizungstyp 10:34am,MoWählen [←]-Bestät.
9	>Altern. Außenfühler
	Auswahl eines alternativen Außentemperaturfühlers.	Nein	[2777]
10	>Bivalente Heizung
	Zum Auswählen einer bivalenten Verbindung, damit eine zusätzliche Wärmequelle, z. B. ein Heizkessel den Puffertank und den Warmasserspeicher aufheizen kann, wenn die Wärmepumpenkapazität bei niedrigen Außentemperaturen nicht ausreicht. Die bivalente Funktion kann im alternativen Modus (Wärmepumpe und Heizkessel werden abwechselnd betrieben) oder im Parallelbetrieb (Wärmepumpe und Heizkessel werden gleichzeitig betrieben) oder im erweiterten Parallelbetrieb (Wärmepumpe wird betrieben und Heizkessel wird für Puffertank und/oder Warmwasser je nach Einstellungsoptionen für das Schaltverhalten aktiviert) eingerichtet werden.	Nein	Ja
		> Ja
		-5 °C	Außentemperatur, ab der die bivalente Heizquelle eingeschaltet wird.	Bivalente Heizung 10:34am,MoEinschalten: Außentemp.Ber.: (-15°C~35°C)Schritt: ±1°C Wählen [←]-Bestät.
		Ja > Nach Auswahl der Außentemperatur
		Schaltverhalten		Bivalente Heizung 10:34am,MoSchaltverhaltenAlternativeParallelParallel erweitertWählen [←]-Bestät.
		Alternativ / Parallel / Parallel erweitert
		• Für eine getrennte Einstellung von Pufferspeicher und Warmwasserspeicher ist „Parallel erweitert“ auszuwählen.

Menü	Standardeinstellung	Einstelloptionen / Display
	Schaltverhalten > Parallel erweitert
	Heizen	Auswahl des Speichers	Bivalente Heizung 10:34am,Mo
	„Heizen“ steht für Pufferspeicher und „Warmw.“ steht für Warmwasserspeicher.		Parallel erweitert
			Heizen
			Warmw.
			[←]Bestät.
	Schaltverhalten > Parallel erweitert > Heizen > Ja
	Der Pufferspeicher wird erst nach Auswahl von „Ja“ aktiviert.		Bivalente Heizung 10:34am,Mo
			Parallel erweitert: Heizen
			Ja
			Nein
			Wählen [←]Bestät.
	-8 °C	Temperaturschwellwert zum Einschalten der bivalenten Heizquelle.	Bivalente Heizung 10:34am,Mo
			Heizstart: Zieltemperatur
			Ber.: (-10°C-0°C)
			Schritt: ±1°C
			Wählen [←]Bestät.
	0:30	Einschaltverzögerung der bivalenten Heizquelle (in Stunden und Minuten).	Bivalente Heizung 10:34am,Mo
			Heizstart: Verzögerung
			Ber.: (0:00~1:30)
			Schritt: ±0:05 [KAVT]
			Wählen [←]Bestät.
	-2 °C	Temperaturschwellwert zum Ausschalten der bivalenten Heizquelle.	Bivalente Heizung 10:34am,Mo
			Heizstopp: Zieltemperatur
			Ber.: (-10°C-0°C)
			Schritt: ±1°C
			Wählen [←]Bestät.
	0:30	Ausschaltverzögerung der bivalenten Heizquelle (in Stunden und Minuten).	Bivalente Heizung 10:34am,Mo
			Heizstopp: Verzögerung
			Ber.: (0:00~1:30)
			Schritt: ±0:05
			Wählen [←]Bestät.
	Schaltverhalten > Parallel erweitert > Warmw. > Ja
	Der Warmwasserspeicher wird erst nach Auswahl von „Ja“ aktiviert.		Bivalente Heizung 10:34am,Mo
			Parallel erweitert: Warmw.
			Ja
			Nein
			Wählen [←]Bestät.
	0:30	Einschaltverzögerung der bivalenten Heizquelle (in Stunden und Minuten).	Bivalente Heizung 10:34am,Mo
			Warmw.: Verzögerung
			Ber.: (0:30~1:30)
			Schritt: ±0:05
			Wählen [←]Bestät.

Menü		Standardeinstellung	Einstelloptionen / Display
11	> Ext. Schalter
		Nein
12	> Solaranbindung
	• Um diese Funktion zu ermöglichen, muss die optionale Zusatzplatine eingebaut und aktiviert sein.• Wenn „Anschluss optionale Platine“ nicht ausgewählt ist, wird die Funktion nicht auf dem Display angezeigt.	Nein
		> Ja
		Puffersp.	Auswahl des Pufferspeichers oder des Warmwasserspeichers für die Solaranbindung	Solaranbindung 10:34am,Mo Wählen [←-]Bestät.
		> Ja > Nach Auswahl des Warmwasserspeichers
		10 °C	Einschalt-Temperaturdifferenz	Solaranbindung 10:34am,MoΔT EinschaltenBer.: (6°C~15°C)Schritt: ±1°C Wählen [←-]Bestät.
		> Ja > Nach Auswahl des Warmwasserspeichers > △T-Einschalttemperatur
		5 °C	Einstellung der Ausschalt-Temperaturdifferenz	Solaranbindung 10:34am,MoΔT AusschaltenBer.: (2°C~9°C)Schritt: ±1°C Wählen [←-]Bestät.
		> Ja > Nach Auswahl des Warmwasserspeichers > △T-Einschalttemperatur > △T-Ausschalttemperatur
		5 °C	Frostschutztemperatur	Solaranbindung 10:34am,MoFrostschutzBer.: (-20°C~10°C)Schritt: ±1°C Wählen [←-]Bestät.
		> Ja > Nach Auswahl des Warmwasserspeichers > △T-Einschalttemperatur > △T-Ausschalttemperatur > Nach Einstellung der Frostschutztemperatur
		80 °C	Temperatur-Obergrenze	Solaranbindung 10:34am,MoObergrenzeBer.: (70°C~90°C)Schritt: ±5°C Wählen [←-]Bestät.
13	> Externe Störmeldung
		Nein	Ja↑Nein
14	> Leistungssteuerung
		Nein	Ja↑Nein
15	> SG ready
		Nein	Ja↑Nein
		> Ja
		120 %	Überhöhung(Stufen 1 und 2) vonPufferspeicher undWarmwasserspeicher(in %)	SG ready 10:34am,MoKapazität [1-0]: Warmw.Ber.: (50%~150%)Schritt: ±5%Wählen [←]Bestät.
16	> Ext. Kompressorschalter
		Nein	Ja↑Nein
17	> Flüssigkeit
	Auswahl, ob als Heizmedium Wasser oder Glykol verwendet wird.	Wasser	Flüssigkeit 10:34am,MoWasser↓GlykolWählen [←]Bestät.
18	> Heizen/Kühlen-Sch.
		Nein	Ja↑Nein

Installateur-Setup > Betriebseinstell.
1 Einstellung der vier Betriebsarten.	4 Betriebsarten	Betriebseinstell. 12:00am,Mo
		Heizen
		Kühlen
		Auto
		WW-Speicher
		Wählen [←]Bestät.

*1 Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. Die Kühlfunktion kann durch einen autorisierten Installateur oder Service-Partner freigeschaltet werden.

*2 Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d. h. wenn der Kühlbetrieb verfügbar ist.

Menü	Standardeinstellung	Einstelloptionen / Display
Installateur-Setup > Betriebseinstell.
2	> Heizen
	Einstellung verschiedener Temperaturen für den Heizbetrieb.	Wassertemperatur für Heizen EIN / Außentemp. f. Heizen AUS / △T für Heizung EIN / Außentemp. für Heizer	Betriebseinstell. 10:34am,MoHeizenWassertemperatur für Heizen EINAußentemp. f. Heizen AUS△T für Heizung EINWählen [←]Bestät.
		> Wassertemperatur für Heizen EIN
		Heizkurve	Einstellung, ob die Vorlauftemperaturnach einer Heizkurve berechnet oder fest vorgegeben werden soll. Betriebseinstell. 10:34am,MoHeiz. EIN: Wass.temp.HeizkurveDirektWählen [←]Bestät.
		> Wassertemperatur für Heizen EIN > Heizkurve
		X-Achse:-5 °C, 15 °CY-Achse:55 °C, 35 °C	Eingabe von 4 Temperaturwerten.(2 auf der horizontalen X-Achse, 2 auf der vertikalen Y-Achse).Heiz. EIN: Wass.temp.: Zone155°C35°C20-15 -5°C 15°C15Wählen [←]Bestät.
		• Temperaturbereich für die X-Achse: -15 °C bis 15 °C, Y-Achse: siehe unten.• Temperaturbereich für die Y-Achse:1. Bei Einstellung „hohe Wassertemperatur“ auf NEIN: 20 bis 55 °C2. Bei Einstellung „hohe Wassertemperatur“ auf JA und freigeschaltetem Elektro-Heizstab: 25 bis 65 °C3. Bei Einstellung „hohe Wassertemperatur“ auf JA und nicht freigeschaltetem Elektro-Heizstab: 35 bis 65 °C• Bei Vorhandensein eines zweiten Heizkreises müssen die 4 Temperaturwerte auch für Heizkreis 2 angegeben werden.• „Zone1“ und „Zone2“ werden nicht auf dem Display angezeigt, wenn das System nur über einen Heizkreis verfügt.
		> Wassertemperatur für Heizen EIN > Direkt
		35 °C	Eingabe einer fest vorgegebenen VorlauftemperaturBetriebseinstell. 10:34am,MoHeiz. EIN: Wass.temp.: Zone2Ber.: (20°C~55°C)Schritt: ±1°C35°CWählen [←]Bestät.
		• Es gelten folgende Eingabebereiche:1. Bei Einstellung „hohe Wassertemperatur“ auf NEIN: 20 bis 55 °C2. Bei Einstellung „hohe Wassertemperatur“ auf JA und freigeschaltetem Elektro-Heizstab: 25 bis 65 °C3. Bei Einstellung „hohe Wassertemperatur“ auf JA und nicht freigeschaltetem Elektro-Heizfab: 35 bis 65 °C
		> Außentemp. f. Heizen AUS
		24 °C	Außentemperatur,bei der die Heizung ausgeschaltet wird(Sommerbetrieb)Betriebseinstell. 10:34am,MoHeiz. AUS: Außentemp.Ber.: (5°C~35°C)Schritt: ±1°C24°CWählen [←]Bestät.

Menü		Standardeinstellung	Einstelloptionen / Display
		>△T für Heizung EIN
		5°C	Temperaturdifferenz zum Wiedereinschalten der Heizung	Betriebseinstell. 10:34am,MoHeiz. EIN: ΔTBer.: (1°C~15°C)Schritt: ±1°C Wählen [←]-Bestät.
		>Außentemp. für Heizer
		0°C	Außentemperatur, ab der der Elektro-Heizstab zugeschaltet werden darf (Bivalenzpunkt)	Betriebseinstell. 10:34am,MoHeiz. EIN: Außentemp.Ber.: (-15°C~20°C)Schritt: ±1°C Wählen [←]-Bestät.
3	>Kühlen *1, *2
	Einstellung verschiedener Temperaturen für den Kühlbetrieb.	Wassertemperaturen für Kühlung EIN und △T für Kühlen EIN.		Betriebseinstell. 10:34am,MoKühlenWassertemperatur für Kühlen EINΔT für Kühlen EINWählen [←]-Bestät.
		>Wassertemperatur für Kühlen EIN
		Heizkurve	Einstellung, ob die Vorlauftemperatur nach einer Kühlkurve berechnet oder fest vorgegeben werden soll.	Betriebseinstell. 10:34am,MoKühlen EIN: Wass.temp.Heizkurve DirektWählen [←]-Bestät.
		>Wassertemperatur für Kühlen EIN >Heizkurve
		X-Achse: 20°C, 30°CY-Achse: 15°C, 10°C	Eingabe von 4 Temperaturwerten. (2 auf der horizontalen X-Achse, 2 auf der vertikalen Y-Achse)	Kühlen EIN: Wass.temp.: Zone115°C2010°C515 20°C 30°C 30Wählen [←]-Bestät.
		• Bei Vorhandensein eines zweiten Kühlkreises müssen die 4 Temperaturwerte auch für Kühlkreis 2 angegeben werden.• „Zone1“ und „Zone2“ werden nicht auf dem Display angezeigt, wenn das System nur über einen Heizkreis (bzw. Kühlkreis) verfügt.
		>Wassertemperatur für Kühlen EIN >Direkt
		10°C	Fest vorgegebene Vorlauftemperatur	Betriebseinstell. 10:34am,MoKühlen EIN: Wass.temp.: Zone2Ber.: (5°C~20°C)Schritt: ±1°C Wählen [←]-Bestät.
		>△T für Kühlen EIN
		5°C	Temperaturdifferenz zum Einschalten der Kühlung	Betriebseinstell. 10:34am,MoKühlen EIN: ΔTBer.: (1°C~15°C)Schritt: ±1°C Wählen [←]-Bestät.

*1 Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. Die Kühlfunktion kann durch einen autorisierten Installateur oder Service-Partner freigeschaltet werden.
*2 Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d. h. wenn der Kühlbetrieb verfügbar ist.

Menü		Standardeinstellung	Einstelloptionen / Display
4	> Auto
	Automatisches Umschalten vom Heiz- in den Kühlbetrieb bzw. vom Kühl- in den Heizbetrieb.	Außentemperaturen für das Umschalten vom Heiz- in den Kühlbetrieb bzw. vom Kühl- in den Heizbetrieb.Außentemp. für Heizen -> Kühlen/Außentemp. für Kühlen -> Heizen		Betriebseinstell. 10:34am,MoAutoAußentemp. für Heizen -> KühlenAußentemp. für Kühlen -> HeizenWählen [←]Bestät.
		> Außentemp. für Heizen -> Kühlen
		15 °C	Soll-Außentemperatur für das Umschalten vom Heiz- in den Kühlbetrieb.	Betriebseinstell. 10:34am,MoAuto: Außentemp. H -> KBer.: (11°C~25°C)Schritt: ±1°C Wählen [←]Bestät.
		> Außentemp. für Kühlen -> Heizen
		10 °C	Soll-Außentemperatur für das Umschalten Kühl- in den Heizbetrieb.	Betriebseinstell. 10:34am,MoAuto: Außentemp. K -> HBer.: (5°C~14°C)Schritt: ±1°C Wählen [←]Bestät.
5	> WW-Speicher
	Einstellungen für den Betrieb des Warmwasserspeichers• Nur verfügbar bei Verbindung mit dem Warmwasserspeicher.	Heizintervall (max.) /Warmwasser-Ladedauer (max.) /WW-Einschalt-Temp.differenz /Entkeimung		Betriebseinstell. 10:34am,MoWW-SpeicherHeizintervall (max.)Warmwasser-Ladedauer (max.)WW-Einschalt-Temp.differenzWählen [←]Bestät.
		• Auf dem Display werden 3 Funktionen gleichzeitig angezeigt.
		> Heizintervall (max.)
		8:00	Maximale Dauer des Heizintervalls(in Stunden und Minuten)	Betriebseinstell. 10:34am,MoWW-Speicher: Heizintervall (max.)Ber.: (0:30~10:00)Schritt: ±0:30 Wählen [←]Bestät.
		> Warmwasser-Ladedauer (max.)
		1:00	Maximale Dauer des Warmwasserintervalls(in Stunden und Minuten)	Betriebseinstell. 10:34am,MoWW-Speicher: WW-Ladedauer (max.)Ber.: (0:05~4:00)Schritt: ±0:05 Wählen [←]Bestät.
		> WW-Einschalt-Temp.differenz
		-8 °C	Temperaturdifferenz zum erneutenLaden des Warmwasserspeichers	Betriebseinstell. 10:34am,MoWW-Speicher: Einschalt-Temp.diff.Ber.: (-12°C~-2°C)Schritt: ±1°C Wählen [←]Bestät.

Menü	Standardeinstellung	Einstelloptionen / Display
	>Entkeimung
	Die Entkeimung kann für 1 oder mehrere Wochentage eingestellt werden.So / Mo / Di / Mi / Do / Fr / Sa		Betriebseinstell. 10:34am,MoEntkeimung: TagTag [-]Bestät.
	>Entkeimung: Uhrzeit
	Uhrzeit zum Starten der Entkeimung des Warmwasserspeichers am eingestellten Wochentag0:00 bis 23:59		Betriebseinstell. 10:34am,MoEntkeimung: UhrzeitWählen [-]Bestät.
	>Entkeimung: Entkeimtemp.
	65 °C	Wassertemperatur für die Entkeimung des Warmwasserspeichers	Betriebseinstell. 10:34am,MoEntkeimung: Entkeimtemp.Ber.: (55°C~75°C)Schritt: ±1°C
	>Entkeimung: Dauer (max.)
	0:10	Entkeimungsdauer (in Stunden und Minuten)	Entkeimung: Dauer (max.)Schritt: ±0:05 0:10

Installateur-Setup > Service-Einstellungen
1	> Max. Pumpendrehz.
	Einstellung der maximalenPumpendrehzahl.	Einstellung von Volumenstrom, max. Wert undEin-/Ausschalten der Pumpe.Vol.strom: XX:X l/minMax. Wert: 0x40 bis 0xFE,Pumpe: EIN/AUS/Entlüften	Service-Einstellungen 10:34am,MoVol.strom Max. Wert Betrieb0.0 l/min 0xCE ← Entlüften
2	> Abpumpen
	Einschalten desAbpumpbetriebs.	AbpumpbetriebEIN

Menü		Standardeinstellung	Einstelloptionen / Display
Installateur-Setup > Service-Einstellungen
3	>Estrichtr.
	Einstellungen zum Trocknen von Estrich und Wänden während der Bauphase.Dieses Funktion sollte nur während der Bauphase verwendet und auch für keine anderen Zwecke eingesetzt werden.	Einstellung und Einschalten der EstrichtrocknungsfunktionEIN / Bearbeiten		Service-Einstellungen 10:34am,MoEstrichtr.EINBearbeitenWählen [←]Bestät.
		>Bearbeiten
		Schritte: 1Temperaturwert:25 °C	Eingabe der Schritte(1 bis 99) sowie der Temperaturen für die Estrichtrocknung	Service-Einstellungen 10:34am,MoEstrichtr.: 1/10Ber.: (25°C~55°C)Schritt: ±1°C 25 °CaWählen [←]Bestät.
		>EIN
		Anzeige der Stufe der Estrichtrocknung, der Solltemperatur und der Isttemperatur.		Service-Einstellungen 10:34am,MoEstrichtr.: StatusNächstes : 1/10Wasser-Solltemp. : 25°CWasser-Isttemperatur :25°C/25°C[∅]AUS
4	>Service-Kontakt
	Eingabe von Name und Telefonnummer des Kundendienstes	Name und Telefonnummer des KundendienstesKontakt 1 / Kontakt 2		Service-Einstellungen 10:34am,MoService-Kontakt:Kontakt 1Kontakt 2Wählen [←]Bestät.
		>Kontakt 1 / Kontakt 2
		Name und Telefonnummer des KontaktsName / Telefonsymbol		Service-Kontakt 10:34am,MoKontakt 1Name : Bryan Adams☎ : 08812345678Wählen [←]Bearbeiten
		Eingabe von Name und TelefonnummerKontaktname: Buchstaben A bis Z bzw. a bis zKontaktnummer: 1 bis 9		Kontakt-1ABC/abc 0-9/And.ABCDEFGHIJKLMNOPQRS TUVWXYZ abcdefghi RS jklmnopqrstuvwxyz Best.Wählen [←]WeiterZahl:1 2 3 (4 5 6 )7 8 9 - RS* 0 # _ Best.Wählen [←]Weiter

Um eine optimale Leistung des Systems zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Wenden Sie sich diesbezüglich an Ihren Fachinstallateur.

• Unterbrechen Sie vor dem Reinigen die Stromzufuhr.
• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger ( pH-Wert 7 ).
• Verwenden Sie kein Wasser, das über 40 °C warm ist.

Innengerät

• Vermeiden Sie direktes Spritzwasser.

Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

Manometer für Wasserdruck

- Nicht mit harten oder spitzen Gegenständen gegen die Glasabdeckung drücken oder schlagen, da diese dadurch beschädigt werden kann.

• Stellen Sie sicher, dass der Wasserdruck zwischen 0,05 und 0,3 MPa liegt (0,1 MPa = 1 bar).
• Falls der Wasserdruck außerhalb des oben genannten Bereichs liegt, wenden Sie sich an einen autorisierten Fachhändler.

Inspektion

• Um eine optimale Leistung der Geräte zu gewährleisten, müssen in regelmäßigen Abständen Kontrollen an den Geräten, dem Wasserfilter und der bauseitigen Verdrahtung vorgenommen werden. Wenden Sie sich zur Wartung an Ihren Fachinstallateur.
• Beseitigen Sie eventuelle Hindernisse am Luftein- und -austritt des Außengeräts.

Längere Betriebsunterbrechung

- Unterbrechen Sie die Stromzufuhr.

Wasserfilter

- Reinigen Sie den Wasserfilter mindestens einmal pro Jahr. Anderenfalls kann der Filter verstopfen, was zu Systemausfällen führen kann. Wenden Sie sich an Ihren Fachinstallateur.

Außengerät

- Stellen Sie sicher, dass die Luftein- und -austritte frei sind. Bei Nichtbeachtung kann die Systemleistung beeinträchtigt werden oder das System ausfallen. Entfernen Sie eventuelle Hindernisse, damit die Belüftung einwandfrei funktioniert. - Wenn es schneit, reinigen Sie das Außengerät und entfernen Sie den Schnee ringsherum, um zu verhindern, dass die Luftein- und auslässe mit Schnee bedeckt sind.

Kriterien für die Abschaltung des Geräts

Unter den folgenden Umständen sollten Sie die Stromversorgung unterbrechen und

sich dann an Ihren Fachinstallateur wenden:

• Ungewöhnliche Betriebsgeräusche.
• Wasser/Fremdkörper sind in die Bedientafel gelangt.
• Aus dem Innengerät austretendes Wasser.
• Der Sicherungsautomat löst häufig aus.
  • Das Stromkabel wird ungewöhnlich warm.

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Symptom	Ursache
Wasserströmungsgeräusche während des Betriebs.	• Durch das Gerät strömt Kältemittel.
Nach dem Neustart verzögert sich der Betrieb um einige Minuten.	• Bei der Verzögerung handelt es sich um einen Schutzmechanismus für den Verdichter.
Aus dem Außengerät tritt Wasser oder Dampf aus.	• Auf den Rohren kann Wasser kondensieren oder verdunsten.
Aus dem Außengerät tritt im Heizbetrieb Dampf aus.	• Dies kommt vor, wenn der Wärmetauscher des Außengeräts abgetaut wird.
Das Außengerät funktioniert nicht.	• Die Außentemperatur liegt eventuell außerhalb des zulässigen Temperaturbereichs.
Das System schaltet sich aus.	• Dies wird durch den Schutzmechanismus des Systems verursacht. Wenn die Wassereintrittstemperatur niedriger als 10 °C ist, stoppt der Verdichter und die Elektro-Zusatzheizung wird eingeschaltet.
Die Heizleistung des Systems ist gering.	• Wenn gleichzeitig Heizkörper und Fußboden beheizt werden, kann die Wassertemperatur sinken und die Heizleistung verringert werden.• Wenn die Außentemperatur niedrig ist, kann es sein, dass das System mehr Zeit zum Aufheizen braucht.• Die Luftein- bzw. -austrittsöffnungen des Außengeräts sind durch ein Hindernis, z. B. durch einen Schneehaufen, verschlossen.• Wenn die voreingestellte Wasseraustrittstemperatur hoch ist, kann es sein, dass das System mehr Zeit zum Aufheizen braucht.
Das System heizt nicht sofort auf.	• Das System braucht einige Zeit, um das Wasser aufzuheizen, wenn es noch kalt ist.
Die deaktivierte Elektro-Zusatzheizung wird automatisch eingeschaltet.	• Es handelt sich hierbei um eine Schutzfunktion für den Wärmetauscher im Innengerät.
Betrieb startet bei nicht eingestelltem Timer automatisch.	• Die Entkeimungsfunktion wurde durch den Entkeimungstimer gestartet.
Lautes Kältemittelrauschen für einige Minuten.	• Die Ursache ist eine Schutzfunktion, die während des Abtaubetriebs bei Außentemperaturen unter -10 °C greift.
Der Kühlbetrieb *1 steht nicht zur Verfügung.	• Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Symptom	Zu überprüfen
Das Gerät heizt bzw. kühlt *1 nicht richtig.	Stellen Sie die Temperatur richtig ein.Schließen Sie die Ventile nicht benötigter Heiz- bzw. Kühlgeräte.Stellen Sie sicher, dass die Luftein- und -austrittsöffnungen des Außengeräts frei sind.
Das Gerät arbeitet laut.	Das Außengerät oder das Innengerät steht eventuell schief.Schließen Sie die Abdeckung ordnungsgemäß.
Das System funktioniert nicht.	Sicherungsautomat wurde ausgelöst/aktiviert.
Die Betriebs-LED leuchtet nicht, oder auf der Bedieneinheit wird nichts angezeigt.	Kontrollieren Sie, ob die Spannungsversorgung in Ordnung ist und dass kein Stromausfall vorliegt.

*1 Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. Die Kühlfunktion kann durch einen autorisierten Installateur oder Service-Partner freigeschaltet werden.
*2 Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d. h. wenn der Kühlbetrieb verfügbar ist.

Nachfolgend fi nden Sie die Liste der Störungscodes, die möglicherweise auf dem Display angezeigt werden, wenn es Probleme mit der Systemeinstellung oder dem Betrieb gibt.

Wenn auf dem Display ein Störungscode wie im Beispiel auf der linken Seite angezeigt wird, wenden Sie sich an die in der Bedieneinheit angegebene Rufnummer oder einen autorisierten Installateur in Ihrer Nähe.

Alle Tasten sind deaktiviert, außer ◀▶ und ↻.

Störungscode

Fehler-Nr.	Fehlererläuterung
H12	Nicht passende Geräteleistungen
H15	Störung Kompressor-Temperaturfühler
H20	Störung Umwälzpumpe
H23	Störung Kältemittelfühler
H27	Störung Serviceventil
H28	Störung Solarfühler
H31	Störung Schwimmbadfühler
H36	Störung Pufferspeicherfühler
H38	Störung wegen nicht passender Gerätemarken
H42	Niederdruckschutz
H43	Störung Fühler Heizkreis 1
H44	Störung Fühler Heizkreis 2
H62	Störung wasserseitiger Strömungswächter
H63	Störung Niederdrucksensor
H64	Störung Hochdrucksensor
H65	Störung Wasserzirkulation während Abtauung
H67	Störung Außentemperaturfühler 1
H68	Störung Außentemperaturfühler 2
H70	Störung Überlastschutz Innengeräte-E-Heizstab
H72	Störung WW-Speicher-Temperaturfühler
H74	Störung Platinenkommunikation
H75	Niedrig-Wasser- temp.-Schutz
H76	Störung der Platinenkommunikation
H90	Komm.störung Innen- Außengerät
H91	Störung Überlastschutz WW-E-Heizstab
H95	Störung falsche Spannung IG - AG
H98	Störung wegen Hochdruckschutz
H99	Störung Frostschutz Innengeräte-Wärmetauscher

Fehler-Nr.	Fehlererläuterung
F12	Auslösung Hochdruckschalter im Außengerät
F14	Falsche Verdichterdrehzahl
F15	Falsche Drehzahl AG-Ventilatormotor
F16	Störung wg. überhöhter Stromaufnahme
F20	Störung wg. Überlastschutz des Verdichters
F22	Störung wg. Überlastschutz Leistungstrans.
F23	Störung wg. Gleichstromspitzen im AG
F24	Störung wg. Problemen im Kältekreis
F25	*1 Störung wg. Problemen mit Umschaltventil
F27	Störung am Hochdruckschalter im AG
F29	Geringe Heißgas-Überhitzung
F30	Störung Vorlauf-Temperaturfühler
F32	Störung Raumthermostat
F36	Störung Außentemperaturfühler
F37	Störung Rücklauf-Temperaturfühler
F40	Störung Heißgas-Temp.- fühler im Außengerät
F41	Fehler bei der Blindleistungskompensation
F42	Fehler beim Wärmeaustausch-Sensor im Außengerät
F43	Störung Heißgastemp.- fühler im Außengerät
F45	Störung Abtau-Temp.fühler im Außengerät
F46	Stromwandler-Abschaltung
F48	Fehler beim Verdunster-Austrittstemp.fühler
F49	Störung Bypass-Austrittstemp.fühler im AG
F95	*1 Störung wg. HD-Schutz Kühlen im Außengerät

*1 Das System ist auf einen Betrieb ohne Kühlfunktion voreingestellt. Die Kühlfunktion kann durch einen autorisierten Installateur oder Service-Partner freigeschaltet werden.
*2 Diese Anzeige erscheint nur, wenn die Kühlfunktion freigeschaltet ist, d. h. wenn der Kühlbetrieb verfügbar ist.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bittean Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.
