BEDIENUNGSANLEITUNG DMW-MS1E PANASONIC

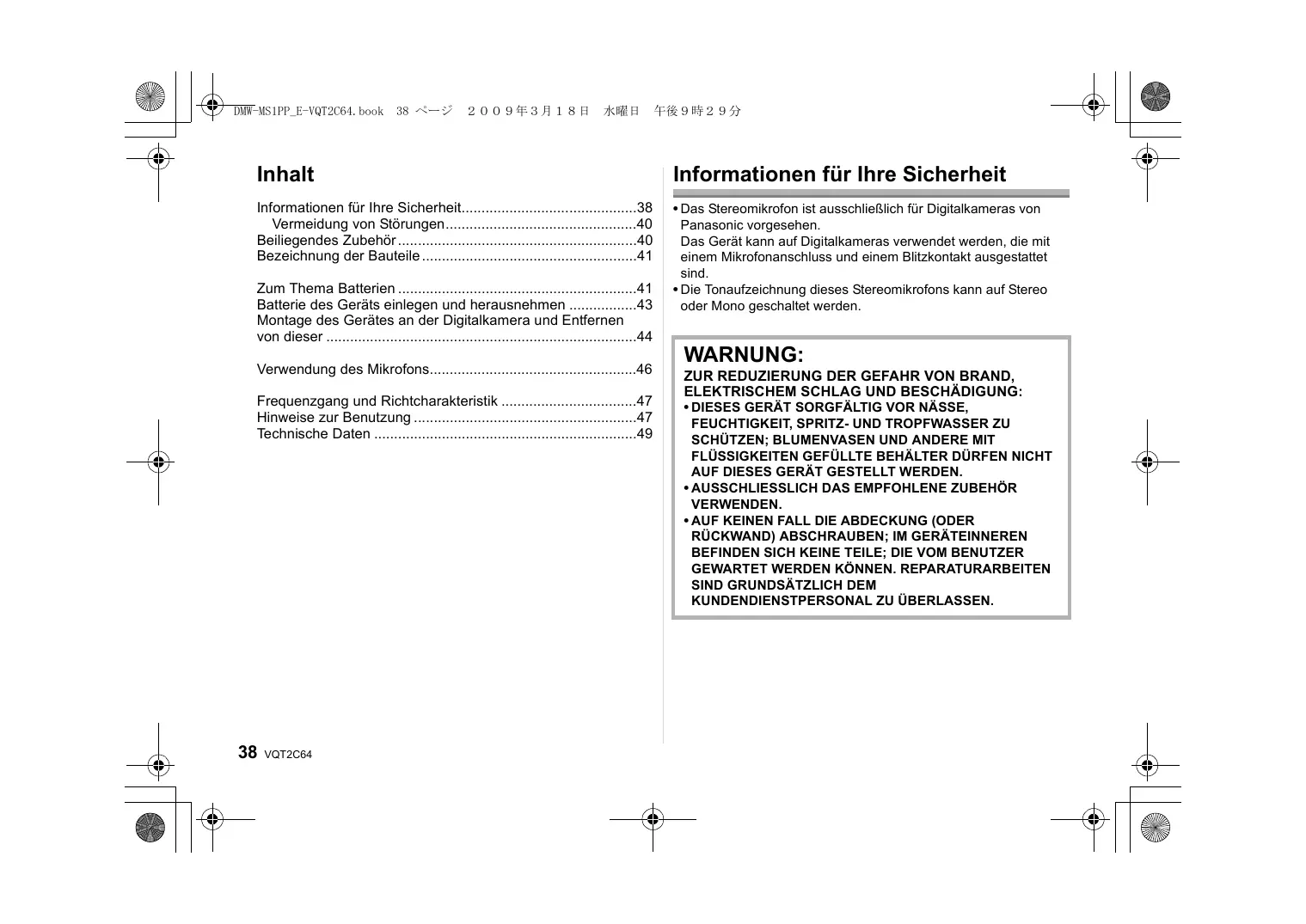

Informationen fur ihre Sicherheit 38

Vermeidung von Störungen 40

Beiliegendes Zubehor 40

Bezeichnung der Bauteile 41

Zum Thema Batterien 41

Batterie des Geräts einlagen und herausnahmen 43

Montage des Gerätes an der Digitalkamera und Entfernen von dieser 44

Verwendung des Mikrofons 46

Frequenzgang und Richtcharakteristik 47

Hinweise zur Benutzung 47

Technische Daten 49

Informationen für ihre Sicherheit

• Das Stereomikrofon ist ausschließlich für Digitalk cameras von Panasonic vorgesehen.

Das Gerät kann auf Digitalkameras verwendet werden, die mit einem Mikrofonanschluss und einem Blitzkontakt ausgestattet sind.

• Die Tonaufzeinung these Stereomikrofons kann auf Stereo oder Mono geschalteit werden.

WARNING:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG:

• DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTGKEIT, SPRITZ- UND TROPFWASSER ZUSCHÜTZEN; BLUMENASEN UND ANDERE MIT FLUSSIGKEITEN GEFÜLLTE BEHÄLTER DURFEN NICTAUF DIESES GERÄT GESTELLT WERDEN.

AUSSCHLIESSLICH DAS EMPFOHLENE ZUBEHÖR VERWENDEN.
- AUF KEINEN FALL DIE ABDECKUNG (ODER RÜCKWAND) ABSCHRAUBEN; IM GERÄTEINNEREREN BEFINDEN SICH KEINE TEILE; DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. REPARATURARBEITEN SIND GRUNDSÄTZLICH DEM KUNDENDIENSTPERSONAL ZU ÜBERLASSEN.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzungsbung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie damit, wertvolte Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäß Abfallbehandlung auftreten können.

Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sichitte an ihre ortlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung these Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationenitte an ihren Handlcr oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sieitte bei den ortlichen Behörden oder ihrer hem Handler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In dieser Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Cd

Zuden Batterien

ACHTUNG

Explosionsgefahr bei falschem Anbringen der Batterie.
Ersetzen Sie nur mit einem äquivalentem vom Hersteller empfohlenem Typ. Behandeln Sie gebrauchte Batterien nach den Anweisungen des Herstellers.

• Der Akkuarfeder Hitzenoch offenem Feuer ausgesetzt werden.
• Lassen Sie den Akku nie für länger Zeit bei direkter Sonneneinstrahlung in einem geschlossenen Auto liegen.

Vermeidung von Störungen

■ Hinsichtlich des Umgangs mit dem Gerät

• Setzen Sie das Mikrofon während Erschüttterungen noch Stößen aus. Zu starke Stöße oder Erschüttterungen können nicht nur zu Fehlfunktionen, sondern zu einer dauerhaften Beschädigung des Stereomikrofons führen.
• Sand und Schmutz können Funktionstörungen am Gerät hervorrufen. Schützen Sie das Gerät deshalb davon, wenn Sie es in einer Umgebung, wie am Strand, benutzen.
• Wenn Sie das Stereomikrofon bei Regen oder am Strand verwenden, achten Sie darauf, dass es trocken bleibt.
• Das Gerät ist nicht wasserdicht. Wischen Sie, sollenen Regen oder Wassertropfen auf das Gerät spritzen, das Wasser mit einem trockenen Tuch ab. Setzen Sie sich mit ihrem Handler oder dem nachstgelegenen Service-Center in Verbindung, sollte das Gerät nicht normal Funktionieren.
• Lesen Sie dazu die Bedienungsanleitung zu ihrer Digitalkamera.

■ Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird

• Nehmen Sie die Batterie unbedingt aus dem Gerät.

• Wenn Sie die Batterie im Gerät halten, fließt kontinuierlich ein schwacher Strom, auch wenn das Gerät ausgescheltet ist, so dass sich die Batterie allmählich entlädt.

• Bewahren Sie die Batterien an einem kühlen, von Feuchtigkeit freien Ort auf, an dem die Temperatur so konstant wie möglich gehalten wird.

(Empfohlener Temperaturbereich: 15^ bis 25^ ; empfohlener Feuchtigkeitsbereich: 40% bis 60% )

• Sollen Sie das Gerät und / oder seine Batterien in einem Schrank aufbewahrenen wollen, wird empfohlen, diesen ein Trockenmittel (Silikat-Gel) beizufügen.

Beiliegendes Zubehör

[Kontrollen, die beim Entfernen der Verpackung des Geräts vorzunehmen sind]

Prufen Sie beim Entnehmen des Gerätes aus seinem Karton, ob das Hauptgerät und sein beiliegendes Zubehör vorhanden sind. Kontrollieren Sie deren außeres Aussehen und ihre Funktionswise, um zu prüfen, dass es während des Vertriebs und Transports nicht zu Beschädigungen gekommen ist. Setzen Sie sich, sollen den Sie Störungen feststellen, vor dem Gebrauch des Gerätes mit ihrem Handlert in Verbindung.

Mangan-Batterie
AAA,R03

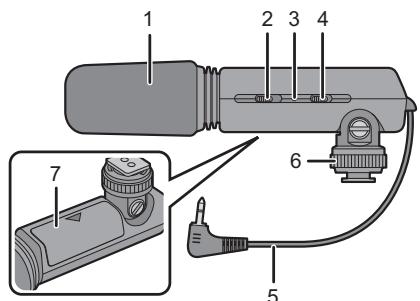

1 Windschutz (darunter der Kondensator)
2 Off/On-Moduswahlschalter [OFF/MONO/STEREO] (P46)
3 Batteriezustandsleuchte [BATTERY] (P46)
4 Schalter [WIND CUT OFF/ON] (P46)
5 2,5mm : Kabel mit L-fornigem Stereo-Ministecker (P45)
6 Arretierring (P44)
7 Batteriedeckel (P43)

Zum Thema Batterien

Verwendbare Batteriearten

AAA Mangan-Trockenbatterien (R03)

AAA Alkaline-Trockenbatterien (LR03)

• Auch Batterien vom Typ AAA EVOLTA/AAA EVOIA (neue Panasonic-Batterie) können verwendet werden.
• Die Leistung der verwendeten Batterien kann deutlich in Abhängigkeit davon variieren, welche Batteriemarke verwendet wird, wie lange die Batterien seit ihrer Herstellung gelagert wurden und wie sie aufbewahrt wurden.
• Die Leistung der Batterien verringgert sich vorübergehend bei niedrigen Temperatoren (unter 10^ ), keht jeder darüber, wenn die Temperatur Raumtemperatur erreicht.
• Bei bestimmten Umgebungstemperaturen und Betriebsbedingungen kann es zu Funktionstörungen kommt. Jedoch handelt es sich damit nicht um Defekte.
• Um sicherzustellen, dass die Batterie ihre Funktion so lang wie möglich aufrechtehalt, sollte das Stereomikrofon auch in kürzeren Zwischenräumen zwischen der Verwendung immer ausgestellt werden.
• Nach dem Ausschalten gewinnen die Batterien unter Umständen etwas von ihrer Leistung zurück, wenn sie eine gewisse Zeit ausruhen, jedoch werden sie dann schnell wieder unbenutzbar. Denken Sie aus thisem Grund immer daran, verbrauchte Batterien durch neue zu ersetzen.

■ Batteriearten, mit denen der Betrieb nicht gewährleistet ist

Ni-Cd-Batterien

Nickel-Mangan-Batterien

Nickel-Metallhydrid-Akkus

Lithium-Batterien (FR6)

Oxyride-Trockenbatterien (Oxy-Nickel-Hydroxid)

• Panasonic garantiert beim Einsatz beliebiger der oben aufgeführten Batterien, nicht für den richtigen Betrieb des Gerätes. Außen dem kann die Verwendung dieser Batterien zu Elektrolytlecks, Stromausfall, Explosionsrisiko, etc. führen.

■ Batterien mit Formen, die nicht verwendbar sind

• Das Einsetzen von Batterien mit ungewöhnlichen Formen im Gerät kann zum Auslaufen von Elektrolyt, zum Entstehen von Wärme und auch zum Reifen dieser Batterien führen.

• Bei einigen auf dem Markt erhältlichen Batterien fehlt ein Teil oder die gesamte Hülle. Solche Batterien)dürfen keinesfalls benutz werden. (Siehe in der nachstehenden Abbildung.)

• Batterien (blanke Batterien) ohne äußere Hülle oder Batterien, bei denen ein Teil ihrer Hülle fehlt

• Batterien mit flacher Elektrode

Umgang mit den Batterien

Ein falscher Umgang mit den Batterien kann zum Auslaufen von Elektrolyt, zum Entstehen von Wärme und auch zum Reifen der Batterien führen. Beachten Sie die folgenden Vorsichtsmaßnahmen.

• Setzen Sie die Batterien während Wasser noch Meerwasser aus und verhindern Sie, dass ihre Kontaktbereiche feucht werden.
• Entfernen bzw. beschädigen Sie nicht die äußere Hülle der Batterien.
• Lassen Sie die Batterien nicht fallen, schlagen Sie sie nicht auf andere Gegenstände oder setzen Sie sie keinen anderen starken Erschüttungen aus.
• Verwenden Sie die Batterien nicht länger, sobald Sie ein Auslaufen von Elektrolyt, Verformungen, Verfarbungen oder andere derartige Defekte feststellen.
  Bewahren Sie die Batterien nicht an Orten auf, an denen hohe Temperatur und/oder Feuchtigkeit herrscht.
• Halten Sie die Batterien aus der Reichweite von Kindern und Babys fern.
• Nehmen Sie die Batterie immer aus dem Gerät, wenn Sie es für einen längeren Zeitraum nicht verwenden möchten.
• Direkt nach der Verwendung des Geräts kann die Batterie heißt sein. Schalten Sie das Gerät aus, bevor Sie die Batterie Herausnahmen, und warten Sie, bis die Temperatur der Batterie gefallen ist.

• Bei niedrigen Temperaturen (unter 10^ ) verschlechtert sich die Leistung der Batterie und ihre Betriebsdauer im Einsatz mit dem Gerät versturz sich stark. Die Betriebsdauer versturz sich vor allem bei Alkali- bzw. Mangan-Batterien. Wärmen Sie diese Batterien also nach Möglichkeit vor der Verwendung in der Hosen- oder Jackantasche auf. Wärmen Sie die Batterien deshalb vor dem Gebrauch in Ihrer Tasche an. Vermeiden Sie darauf aber einen direkten Kontakt mit Feuerzeugen, anderen Gegenständen aus Metall bzw. Taschen-/Körperwärmern.

• Die Betriebsdauer im Einsatz mit dem Gerät kann sich auch wesentlich verkurzen, wenn der - und -Pol der Batterie durch Fett von der Haut oder von verschmutzten Oberflächen beeinträchtigt werden. Wischen Sie den - und -Pol der Batterie sorgfältig mit einem weichen, trockenen Tuch sauber, bevor Sie die Batterie einlagen.

Falls Elektrolyte aus der Batterie auslaufen, wischen Sie sámttliche Spuren des Elektrolyts sorgfältig aus dem Batteriefach aus und legen Sie dann eine neue Batterie ein.

Soltte Elektrolyt auf ihre Höhe oder Kleidung gelangen, muss diese sorgfältig mit Wasser abgespüt werden. Falls Elektrolyt in ihre Augen gelangt, besteht die Gefahr, dass Sie Ihr Augenlicht verlieren. Reiben Sie in thisem Fall nicht die Augen sondern spulen Sie sie mit sauberem Wasser und suchen Sie einen Arzt auf.

Lebensdauer der Batterien

Gebrauchte Batterien	Betriebsdauer
AAA Mangan-Trockenbatterien (R03)	Etwa 500 h
AAA Alkaline-Trockenbatterien (LR03)	Etwa 1.000 h

Betriebsbedingungen

• Temperatur: 23^ C

Hinweis

• Die Betriebsdauer weist abhängig vom Speicherzustand der Batterie und den Betriebsbedingungen leichte Schwankungen auf.

Batterie des Geräts einlagen und herausnahmen

• Prufen Sie, ob die Stromversorgung des Gerätes ausgeschelt ist. (Stellen Sie richer, dass der Off/On-Moduswahlschalter auf [OFF] gestellt ist.)

1 Offnen Sie die Batteriefach-Abdeckung.

• Drücken Sie die Markierung [ ] auf der Abdeckung in Pfeilrichtung 1 und schiben Sie die Abdeckung in Pfeilrichtung 2 auf.

2 Achten Sie beim Einlagen der Batterie auf die richtige Ausrichtung des -und -Pols der Batterie.

3 Schlieben Sie die Batteriefach-Abdeckung.

Hinweis

• Nehmen Sie die Batterie nach Verwendung des GerätsHEREA.
• Bewahren Sie die Batterie (Typ AAA) stets außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.
• Bewahren Sie die Batteriefach-Abdeckung stets außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.

Montage des Gerätes an der Digitalkamera und Entfernen von dieser

• Prüfen Sie, ob die Stromversorgung von Digitalkamera und Gerät ausgeschaltet sind. (Das Montieren an oder das Entfernen des Gerätes von der Kamera, während die Stromversorgung eingeschaltet ist, kann Störungen hervorrufen.)

Montieren des Gerätes

1 Losen Sie den Arretierring.

• Üben Sie nicht mehr Kraft als nötig auf den Arretierring aus.

2 Das Gerät in den Blitzlichtschuh schieben und sicherstellen, dass es korrekt eingesetzt ist.

3 Den Arretierring bis zum Anschlag in Pfeilrichtung drehen.

4 Stecken Sie das Stereo-Ministeckerkabel fest und)sicher in den [MIC]-Anschluss der Digitalkamera.

• Wie in der Abbildung zu sehen, lässt sich der Neigungswinkel des Mikrofons in einem bestimmten Bereich verstehen.
• Achten Sie darauf, dass sich das Stereomikrofon während der Verwendung nicht lockert oder lost.

Entfern des Gerätes

Lockern Sie den Arretierring vollständig und schiben Sie das Gerät aus dem Kontakt.

Hinweis

• Halten Sie das Gerät am Verschlussring, wenn Sie das Mikrofon aufsetzen oder abnehmer.

Verwendung des Mikrofons

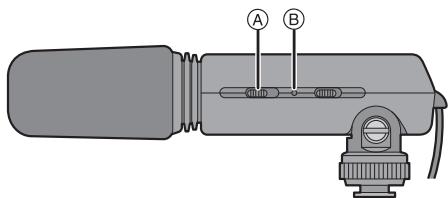

Off/On-Moduswahlschalter umschalten

Off/On-Moduswahlschalter [OFF/MONO/STEREO]

[OFF]	Ausschalten des Mikrofons
[MONO]	Ton, der von vorn auf die Kamera trifft, wird in Mono aufgezeichnet.
[STEREO]	Ton aus einem weiten Bereich um die Kamera wird in Stereo aufgezeichnet.

Batteriezustandsleuchte [BATTERY]

• Wenn der Off/On-Moduswahrscheinen von [OFF] auf [MONO] oder [STEREO] umgeschaltet wird, leuchtet die Batteriezustandsleuche [BATTERY] vorübergehend auf, wenn die Batterie noch über ausreichend Energie verfügbar. Wenn die Batteriezustandsleuche [BATTERY] nicht aufleuchtet, tauschen Sie die Batterie gegen eine neue aus.

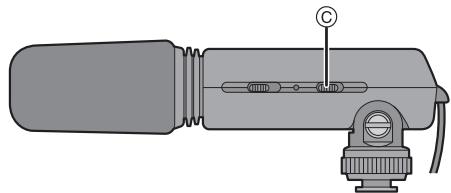

Schalter [WIND CUT OFF/ON] umschalten

Das Mikrofon ist mit einem Windschutz ausgestattet, der für die Unterrückung von Windgeräuschen sorgt. Ist der Wind aber so stark, dass selbst der Windschutz nicht ausreicht, um die Gerausche zu mindern, stellen Sie den Schalter [WIND CUT OFF/ON] auf [ON], damit die Windgeräusche noch stärker unterrückt werden.

Schalter [WIND CUT OFF/ON]

[OFF]	Normalerweise sollen der Schalter bei der Verwendung des Mikrofons in dieser Stellung stehen.
[ON]	Stellen Sie den Schalter [WIND CUT OFF/ON] in diese Stellung, um Windgeräusausche zu unterträcken.

Hinweis

• Sie können die Stellung des Off/On-Moduswahlschalters und des Schalters [WIND CUT OFF/ON] auch während der Aufnahmeändern, damit wird aber möglicherweise das Gerausch des Umschaltens mit aufgezeichnet.
• Wenn these Gerät an die Kamera angeschlossen ist, kann die Option [WIND REDUKT.] der Digitalkamera nicht eingestellt werden. Nehmen Sie die Einstellung an thisem Gerät vor.

Frequenzgang und Richtcharakteristik

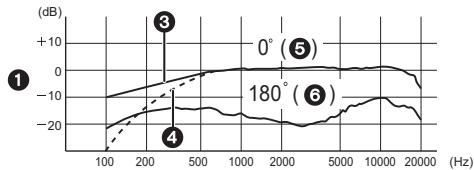

■ Frequenzgang (WIND CUT OFF/ON)

2

1 Verhalten
3 Windgeräuschreduktion Aus
Vorn

2 Frequenz
4 Windgeräuschreduktion Ein
6 Hinten

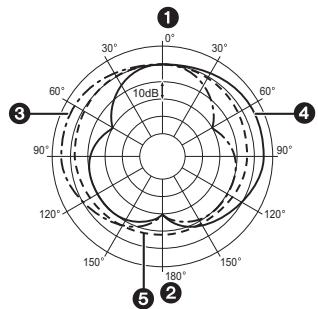

Richtcharakteristik

Vorn
3 Stereo (links)
Mono

2 Hinton
4 Stereo (rechts)

Hinweise zur Benutzung

Zum Gerät

Verwenden Sie das Gerät nicht in der Höhe von Funksendern oder Hochspannungsleitungen.

• Bei Aufnahmen in der Höhe von Funksenden oder Hochspannungsleitungen können Bild- und Tonstörungen auftreten.

Halten Sie das Gerät von Insektensprays und anderen flüchtigen Substanzen fern.

• Wird das Gerät solchen Sprays oder Substanzen ausgesetzt, kann seine äußere Hülle beschädigt werden und/oder kann seine Farbe abblättern.
• Bringen Sie das Gerät nicht über längerere Zeiträume mit Gegenständen aus Gummi oder PVC in Kontakt.

Tragen Sie das Gerät nicht, während es noch an der Kamera angebracht ist.

• Keinesfalls darfas das Gerät unter den folgenden Bedingungen benutzt oder aufbewahr werden, da dies zu Defekten oder Funktionstörungen führen kann.
• Bei direktem Sonnenlicht oder im Sommer an der Küste
  An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo starke Änderungen bei Temperatur und Feuchtigkeit erfolgen
  An Orten mit hoher Koncentration von Sand, Staub oder Schmutz
• Bei einem Brand
• In der Höhe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
• Wo Wasser das Gerät benässen kann
• Wo Erschütterungen vorhanden sind
  In einem Fahrzeug
• Das Gerät kann nicht gemeinsam mit einem externen Blitzgerät verwendet werden.

• Das Gerät kann nicht gemeinsam mit einem Fennauslöser verwendet werden.

• Lassen Sie das Gerät nicht fallen, schlagen Sie es nicht auf andere Gegenstände oder setzen Sie es keinen anderen starken Erschüttungen oder Stößen aus.

• Ein verschmutzer Stecker kann zu fehlerhaftem Kontakt führen. Wischen Sie den Stecker mit einem weichen, trockenen Tuch sauber, bevor Sie das Mikrofon anschließen.
• Stecken Sie den Stereo-Ministecker weder ein noch aus, solange die Digitalkamera eingeschaltet ist.
• Wird das Gerät über einen längeren Zeitraum nicht benutzt, können Schimmel und andere Probleme zu Defekten am Gerät führen. Es wird empfohlen, die Funktionsfähigkeit des Gerätes vor dem Gebrauch zu prufen.
• Achten Sie darauf, nicht zu starke Kraft auf den Windschutz auszuüben. Dies konnte zu Fehlfunktionen führen.

Reinigung

Nehmen Sie vor der Reinigung des Geräts die Batterie hereaus. Dann das Gerät mit einem trockenen weichen Tuch abreiben.

• Ist das Geräst stark verschmutzt, kann es durch Abreiben des Schmutzes mit einem ausgewirgenden nassen Tuch gereinigt und dann mit einem trockenen Tuch abgetrocknet werden.
• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Alkohol, Spülmittel, etc. zum Reinigen des Gerats, da dies das Außengehäuse beschädigten oder zum Ablösen der Beschichtung führen können.
• Wird ein chemisches Tuch verwendet, sicherstellen, dass die Gebrauchsanweisung besteht wird.

Zum Thema Batterien

Nehmen Sie die Batterie immer aus dem Gerät, wenn Sie es für einen längeren Zeitraum nicht verwenden möchten.

• Ist die Temperatur zu hoch oder niedrig, können die Kontakte rosten und Funktionstörungen verursachen.

Wenn Sie die Batterie versehentlich fallen halten, untersuchen Sie die Batterie und ihre Anschlüsse auf Beschädigungen.

• Das Einlagen einer schadhaften Batterie in die Kamera kann diese beschädigen.

Tragen Sie aufgeladene Ersatzbatterien bei sich, wenn Sie das Haus verlassen.

• Achten Sie daraufuf, dass sich die Betriebszeit der Batterie bei niedrigen Temperaturen, wie auf Skipisten, verkurzt.

Entsorgung unbrauchbarer Batterien.

• Batterien haben eine begrenzte Lebensdauer.
• Werfen Sie Batterien nicht ins Feuer, sie konnten explodieren.

Lassen Sie die Batteriekontakte nicht mit Metallgegenständen in Kontaktkommen (wie Halsketten, Haarnadeln, usw.).

• Dies kann Kurzschlüsse oder Wärmeerzeugung verursachen und beim Berühren der Batterien zu schweren Verbrennungen führen.

Versuchen Sie nicht, Trockenbatterien wieder aufzuladen.

Werfen Sie die Batterien nicht ins Feuer oder setzen Sie sie keiner starken Hitze, wie Sonnenschein, aus.

Technische Daten

Anforderungen an die Stromversorgung: DC 1,5 V

Zum Gebrauch empfohlene Batterien	AAA Mangan-Trockenbatterien (R03)×1/ AAA Alkaline-Trockenbatterien (LR03)×1
Modell	Elektret-Kondensatormikrofon
Richtcharakteristik	Unidirektional (Stereo) Nondirektional (Mono)
Frequenzgang	100 Hz bis 20.000 Hz
Empfindlichkeit	-47 dB (0 dB=1 V/Pa, 1 kHz)
Ausgangsimpedanz	600 Ω
Rauschabstand	67 dB oder mehr
Kabel	φ 2,5 mm: Kabel (Länge 140 mm) mit L-förmigem Stereo-Ministecker
Schalter	Off/On-Moduswahlschalter [OFF/MONO/STEREO] Schalter [WIND CUT OFF/ON]
Abmessungen	Etwa 47,0 mm (B)×55,0 mm (H)×158,0 mm (T) (ohne Kabelanteil)
Gewicht	Etwa 67,5 g (Hauptgerät) Etwa 76,5 g (einschließlich Batterien)
Zulässige relative Temperatur	0 °C bis 40 °C
Zulässige relative Feuchtigkeit	35% bis 80%

Indice

3JektponntaHn: NocToHHbI TK 1,5 B

Donyctmna

OTHOCHTeNbHa

BnaxHOCTb

B03nyxa

35% 和 80%
