BEDIENUNGSANLEITUNG GOPAL E4460 M40 MD 99130 MEDION

10,92 cm / 4,3“ Navigationssystem

10,92 cm / 4,3“ Système de navigation

10,92 cm / 4,3“ Sistema di navigazione

Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde

Herzlichen Glückwunsch zum Kauf thesees Produktes. Dieses Produkt wurde aufgrund neuester technischer Erkenntnisse entwickelt und unter Verwendung zuverlässigster und modernster elektrischer/elektronischer Bauteile hergestellt.

Bitte nehmen Sie sich einige Minuten Zeit, bevor Sie das Gerät in Betrieb nehmen, undlesen Sie die nachfolgende Bedienungs-anleitung durch.

Besten Dank!

Mit der CE-Kennzeichnung zeigt der Hersteller die Konformität des Produktes mit den je nach zutreffender Harmonisierungsrichtlinie zu erfällenden „Grundlegenden Anforderungen" an.

Konformitätsinformation

Mit diesen Gerät wurden folgende Funkausstattungen ausgeliefert:

• Bluetooth

Hiermit erklart die MEDION AG, dass sich these Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlögigen Bestimmungen der R&TTE Richtlinie 1999/5/EG befindet.

Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschrif-tenden Ökodesign Richtlinie 2009/125/EG.

Vollständige Konformitätserklarungen sind erhältlich unter www.medion.com/conformity..

C∈2200

Copyright © 2012, Version 1 - 10.07.2012

Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma MEDION, Am Zehnhof 77, D-45307 Essen.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie unsitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• Navigationssystem
• Stromversorgungskabel Zigarettenanzünder
  USB-Kabel
• Autohalterung und Halteschale
  DVD mit Navigationssoftware
  Bedienungsanleitung und Garantiekarte

GEFAHR!

Halten Sie das Verpackungsmaterial, wie z. B. Folien von Kindern fern. Bei Missbrauch konnte Erstickungsgefahr bestehen.

Inhalt

Lieferumfang. 1

Inhalt 2

Zudieser Anleitung. 7

In dieser Anleitung verwendete Warnsymbole und Signalwörter......7

Bestimmungsgemäßer Gebrauch 8

Sicherheitshinweise 9

Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen 9

Betriebssicherheit 10

Niemals selbst reparieren 11

Datenscherung 11

Bedingungen der Betriebsumgebung 12

Umgebungstemperatur 12

Elektromagnetische Verträglichkeit 13

Pflege des Displays 14

Anschlieben 14

Stromversorgung über Autoadapter. 14

Verkabelung 15

Akkubetrieb 15

Ansichten 16

Ansicht von vorne 16

Rückansicht 17

Ansicht von oben 18

LinkeSeite 19

Ersteinrichtung 20

I. Akku laden 20

II. Stromversorgung 21

Stromversorgung über Autoadapter 21

Alternative Lademglichkeit des Akkus 21

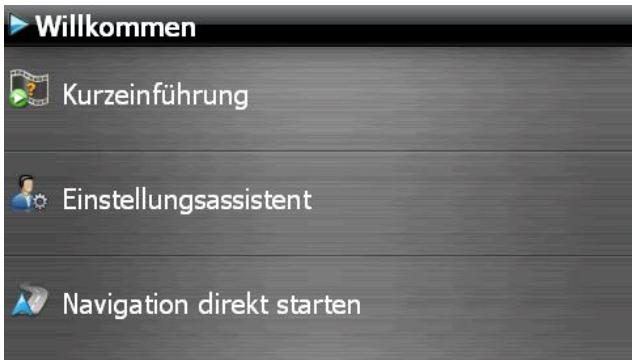

III.Gerat ein-und aushalten 22

Hauptansichten 24

Allgemeine Bedienungshinweise 27

Ein- und ausschalten 27

Security 29

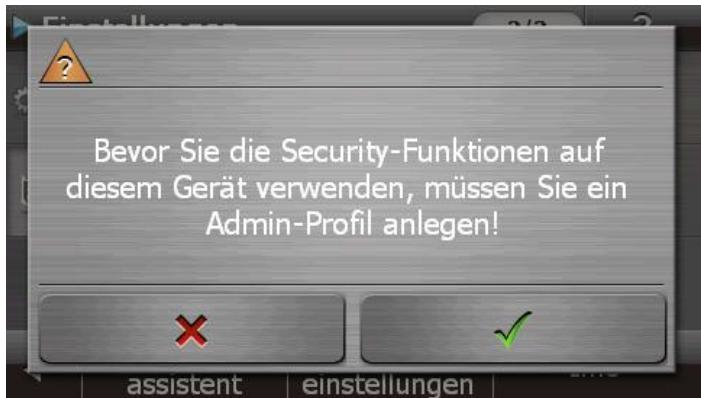

Password und Hinweistext anlagen 29

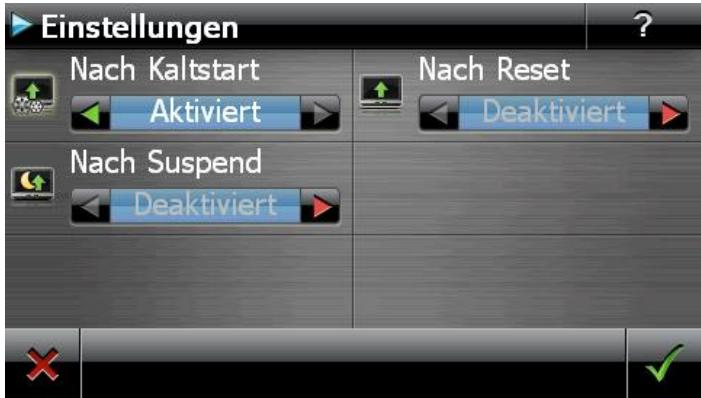

Einstellungen vornehmen 31
SuperPIN und UUID 32

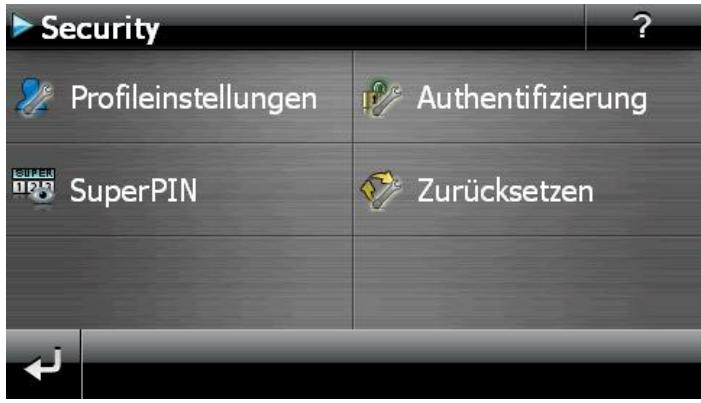

Nachträgliche Einstellungen vornehmen 33

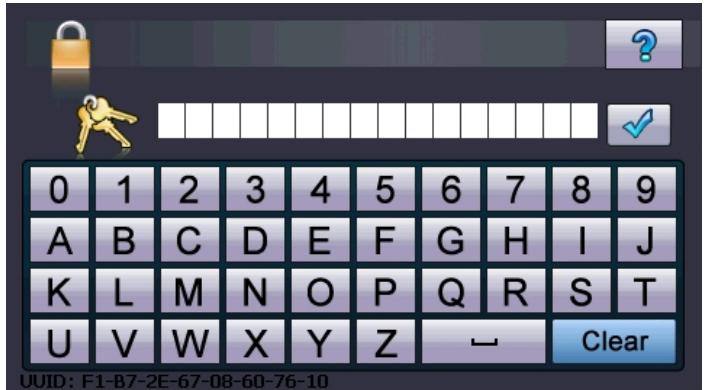

Passwordabrage 34

Navigationssystemzurücksetzen 35

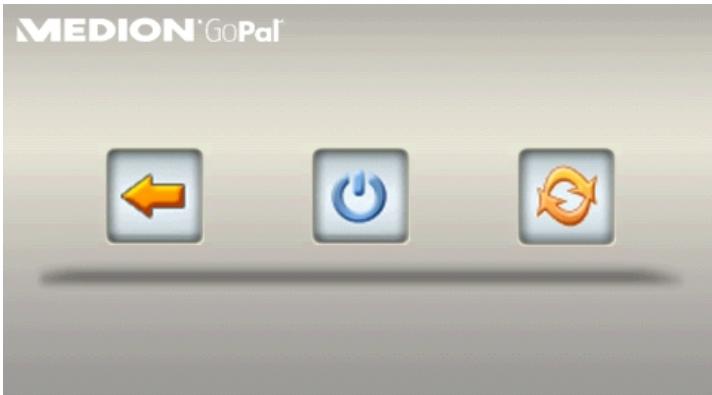

Reset 35
Vollständiges Abschalten/Hard Reset 36

Navigieren 37

Sicherheitshinweise Navigation 37
Hinweise fur die Benutzung im Fahrzeug 39

Antennenausrichtung 39

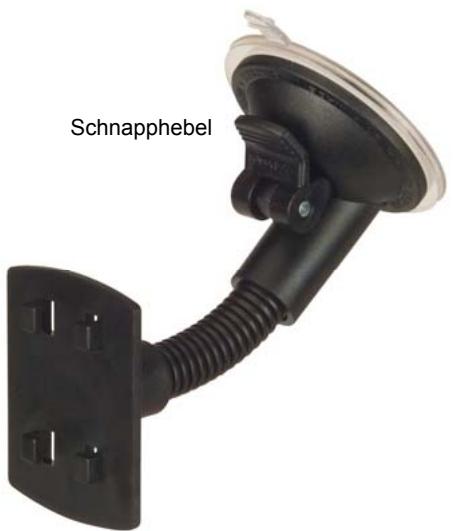

I. Autohalterung montieren 40
II. Navigationssystem befestigen 41
III. Autoadapter anschlieben 42

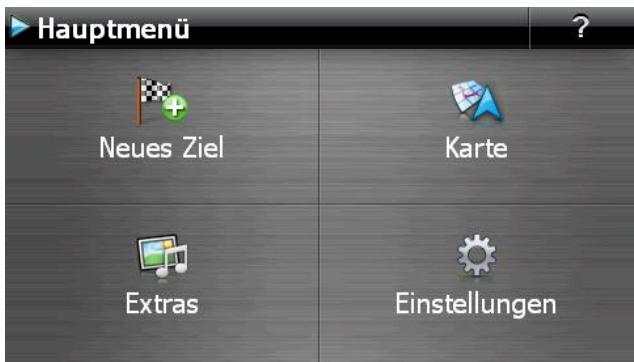

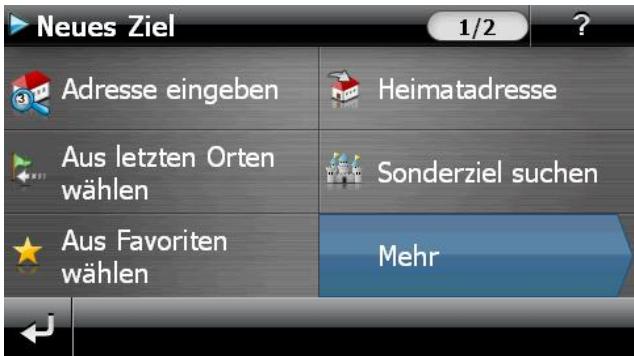

IV. Navigationssoftware starten 43

Bluetooth 45

Bluetooth Anwendung starten 45

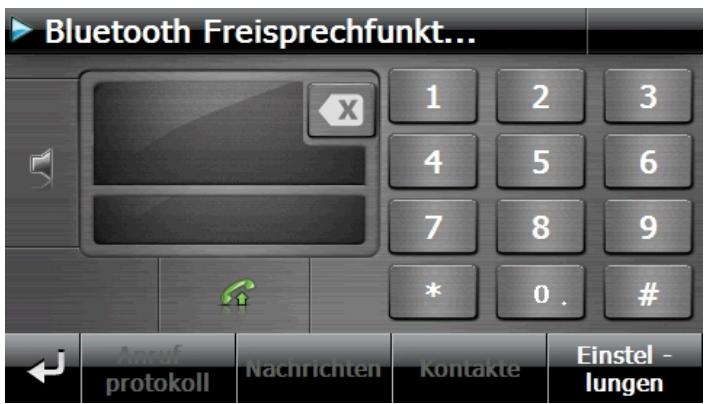

Ubersicht des Hauptbildschirms 46

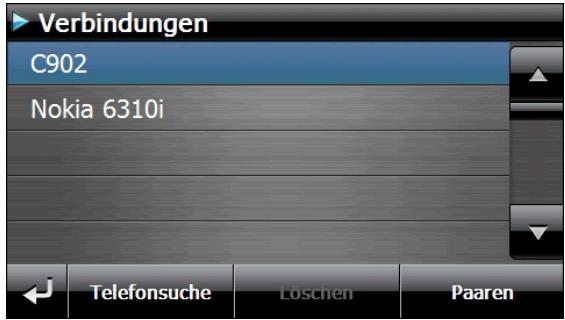

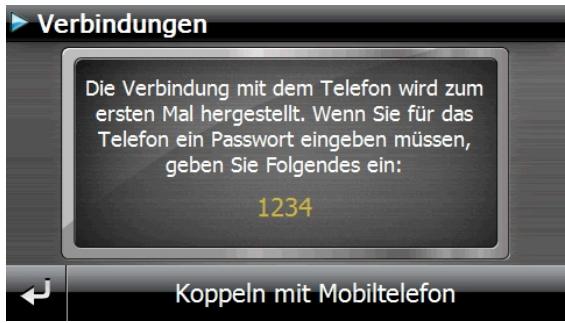

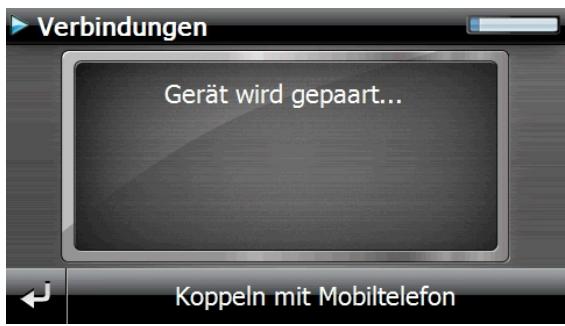

Navigationsgerat und Mobiltelefon koppeln 47

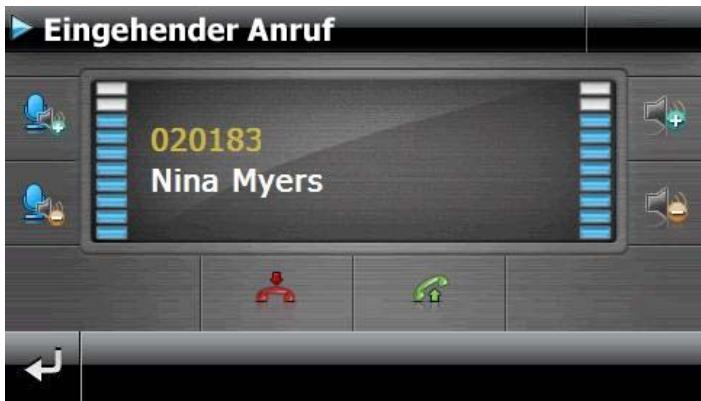

Eingehende Anrufe annehmen 49
Anrufe tätigen 50

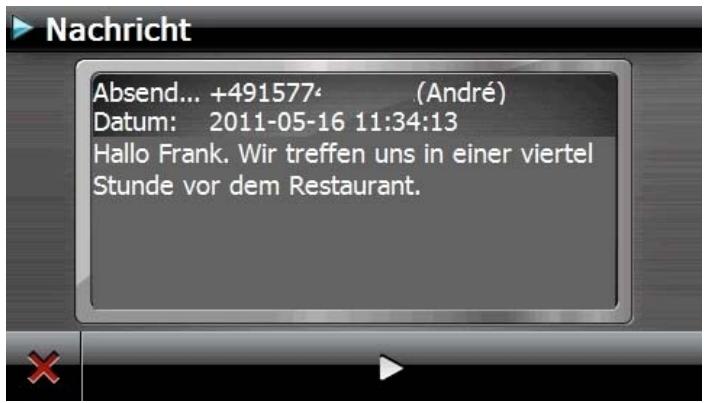

Eingehende Nachrichten lessen oder vorlesen halten 50

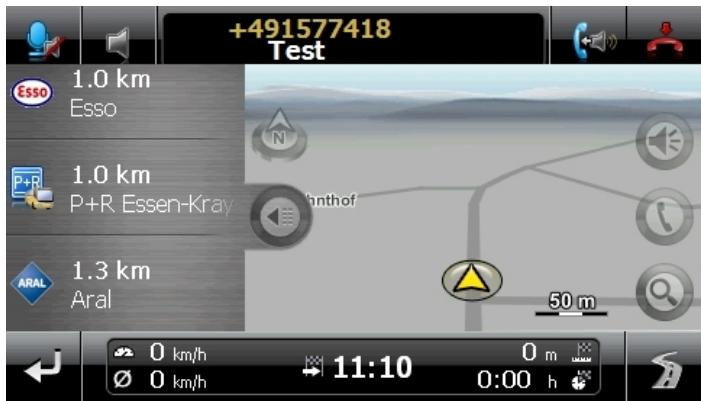

Während eines Anrufes 51

Picture Viewer 52

Bedienung des Picture Viewers 52

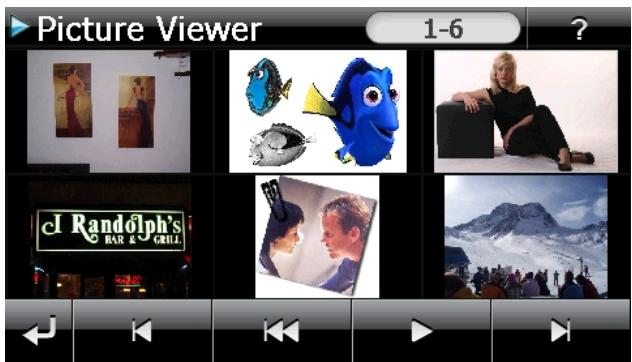

Hauptbildschirm 52

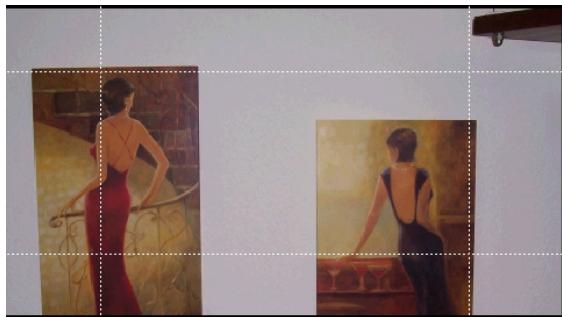

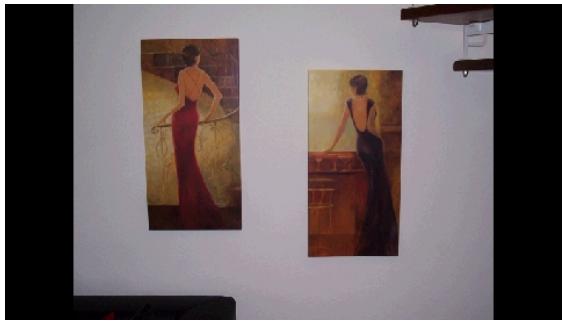

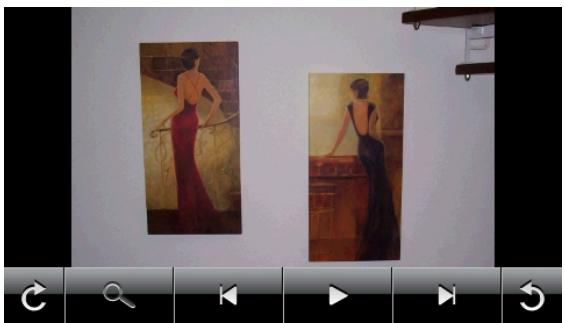

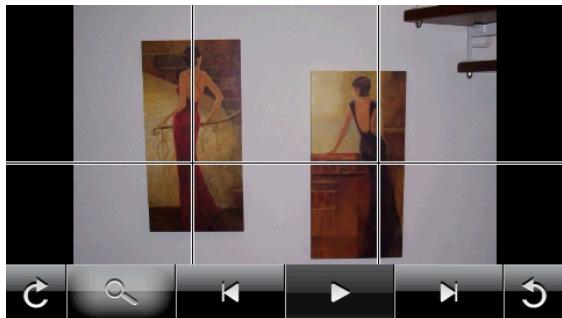

Vollbildansicht 53

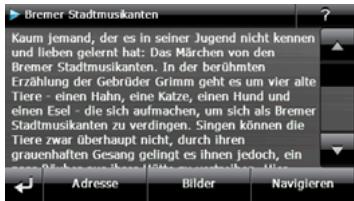

Travel Guide 55

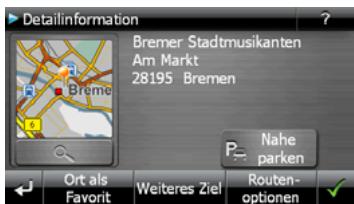

Ubersicht des Hauptbildschirms 55

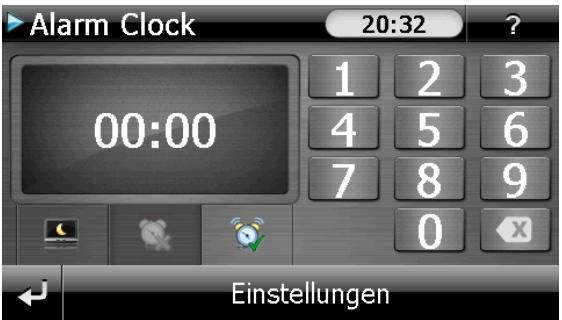

Alarm Clock (Weckfunktion) 57

Beschreibung der Schaltflächen 58

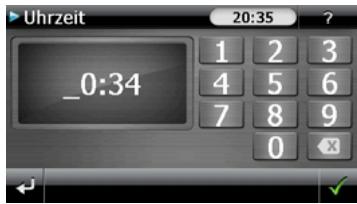

Einstellen der Systemzeit 59

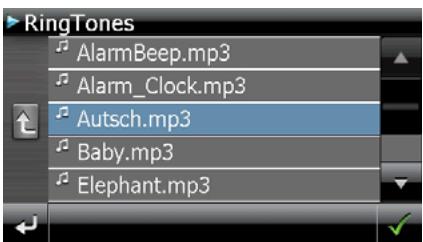

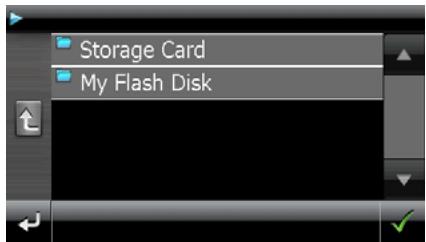

AuswahileinesWecktons. 60

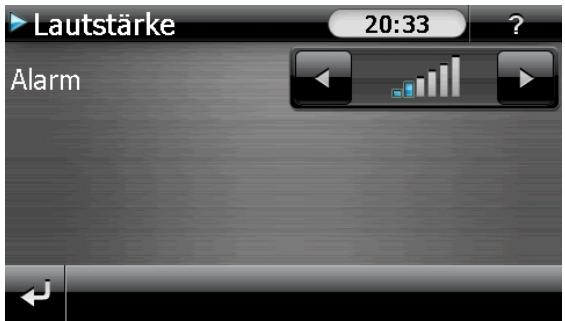

Lautstärke einstellen 61

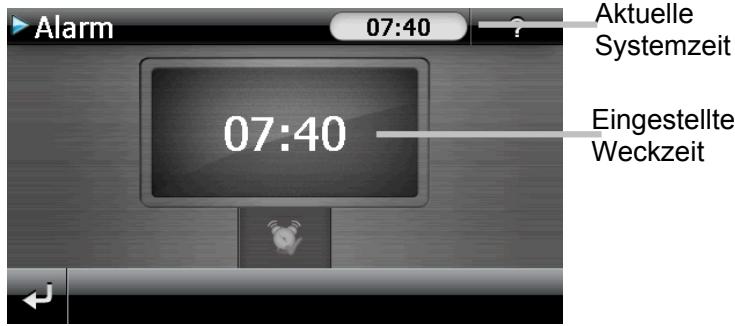

Snoopze-Funktion 62
Beendener AlarmClock. 62

Selenium 63

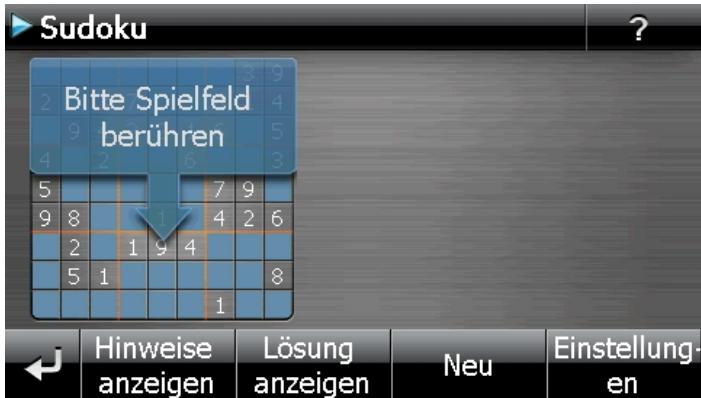

Übersicht des Hauptbildschirms 63
Beschreibung der Schaltflächen 64

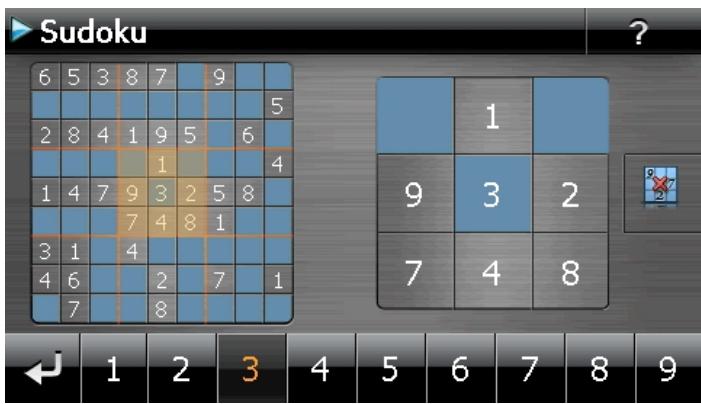

Ubersicht des Spielfelds 65
Beschreibung der Schaltflächen 65

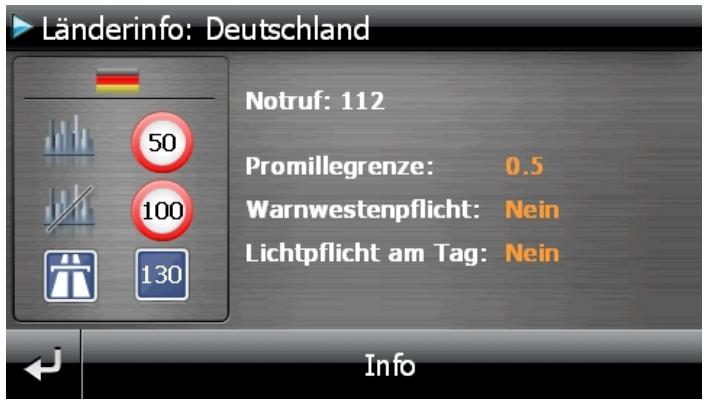

Verkehrsregeln Europa 66

Häufig gestellte Fragen 67

Kundendienst 68

Fehler und mögliche Ursachen 68
Benötvigen Sie weitere Unterstützung? 69

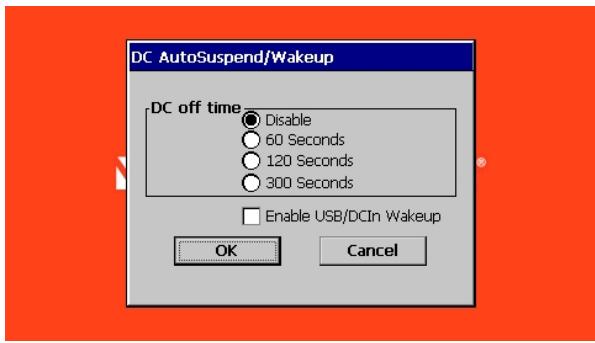

Sonderfunktion CleanUp (englische Programmführung) 70

Synchronisation mit dem PC 74

I. Microsoft ActiveSync installieren 74
II. Mit dem PC verbinden 76

Massenspeichermodus 77
ActiveSync®-Modus 77
Alternative Lademglichkeit des Akkus 78
III. Mit Microsoft ActiveSync arbeiten 78

GPS (Global Positioning System) 79

Umgang mit Speicherkarten 81

Einsetzen von Speicherkarten 81
Entfern der Speicherkarte 81

Zugriff auf Speicherkarten 82
Datanustausch über Kartenleser 82
Weiteres Kartenmaterial 82
Übertragung von Kartenmaterial auf eine Speicherkarte. 83
Alternative Installation der Navigationssoftware von einer
Speicherkarte 83
Übertragen von Installationsdateien und Kartenmaterial in
den internen Speicher 84

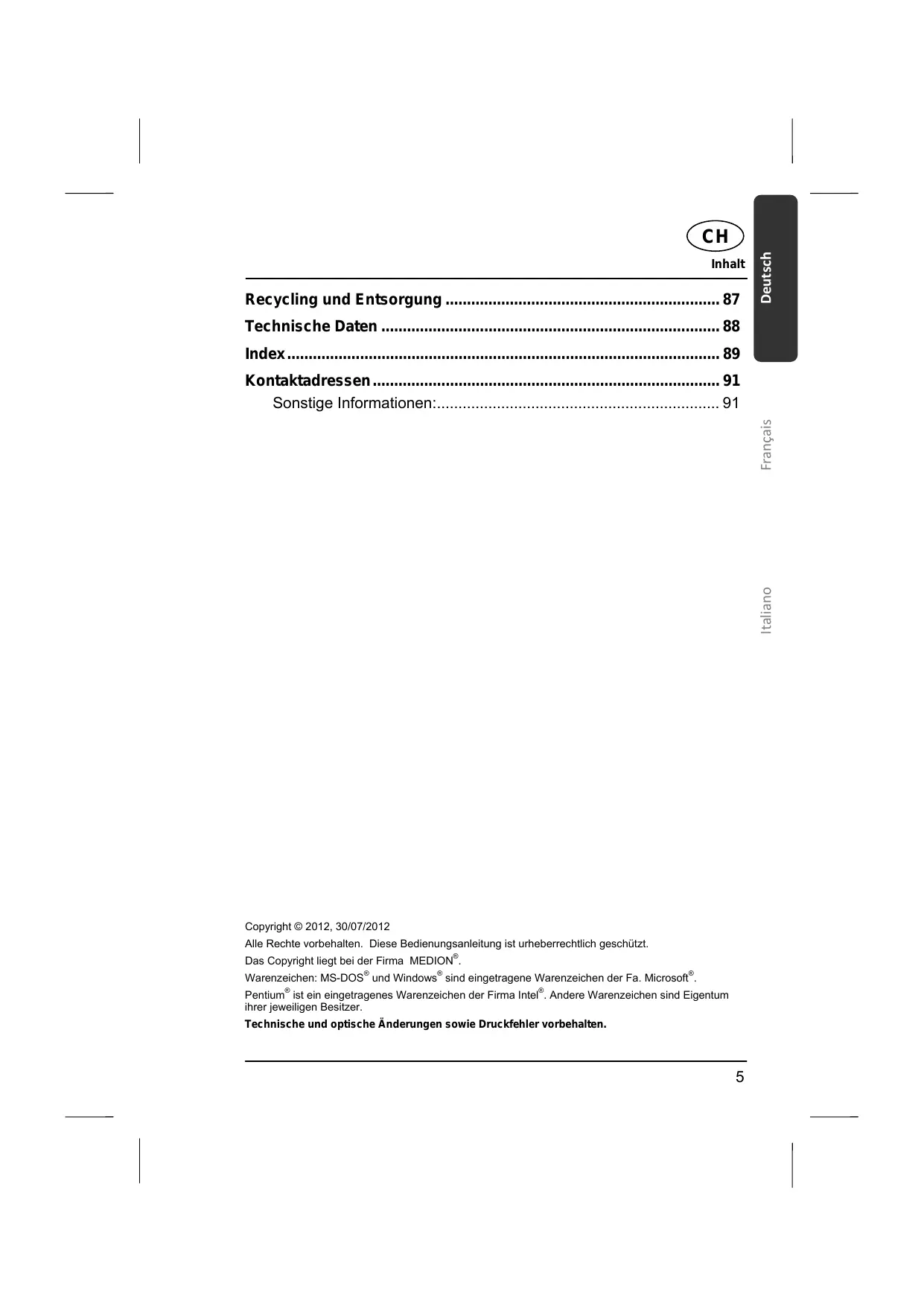

Reinigung und Wartung 85
Transport. 86

Recycling und Entsorgung 87

Technische Daten 88

Index 89

Kontaktadressen 91

Sonstige Informationen: 91

Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Das Copyright liegt bei der Firma MEDION

Warenzeichen: MS-DOS® und Windows® sind eingetragene Warenzeichen der Fa. Microsoft®.

Pentium® ist ein eingetragenes Warenzeichen der Firma Intel®. Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Persönliches

Notieren Sie zu Ihr Eigentumsnachweis:
Seriennummer (S/N)
Password
Hinweistext
SuperPIN
UUID
Kaufdatum
Kaufort

Die Seriennummer entnehmer Sie dem Typenschild auf der Rückseite / Unterseite Ihr Ges Gerätes. Übertragen Sie die Nummer ggf. auch in ihre Garantieunterlagen.

Das Password und den Hinweistext geben Sie über die Security Funktion ein. Die SuperPIN und die UUID erhalten Sie nach der Aktivierung der Security Funktion. Siehe Seite 29.

Die Qualität

Wir haben bei der Wahl der Komponenten unser Augenmerk auf hohe Funktionalität, einfache Handhabung, Sicherheit und Zuverlässigkeit gelegt. Durch ein ausgewogenes Hard- und Softwarekonzept können wir Ihnen ein zukunftsweisendes Navigationssystem präsentieren, das他们会提高我们的能力。

Der Service

Durch individuelle Kundenbetreuung unterstützt wir Sie bei ihrer tätiglichen Arbeit. Nehmen Sie mit uns Kontakt auf, wir freiuen uns, Ihr helfen zu dürfen. Sie finden in thism Handbuch ein gesondertes Kapitel zum Thema Kundendienst beginnend auf Seite 68.

Vervielfaltung eines Handbuchs

Dieses Dokument enthalt gesetzlich geschützte Informationen. Alle Rechte vorbehalten. Vervielfaltigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Zu dieser Anleitung

Lesen Sie vor Inbetriebnahme die

Sicherheitshinweise aufmerksam durch.

Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung

immer in Reichweite auf. Wenn Sie das

Gerät verkaufen oder weitergeben, händigen

Sie unbedingt auch diese Anleitung aus.

In dieser Anleitung verwendete Warnsymbole und Signalwörter

!	GEFAHR! Warning vor unmittelbarer Lebensgefahr! WARNING! Warning vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
!	VORSICHT! Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden! achtung! Hinweise beachten, um Sachschäden zu vermeiden!
i	HINWEIS! Weiterführung Informationen für den Gebrauch des Gerätes!
i	HINWEIS! Hinweise in der Bedienungsanleitung beachten!
4	WARNING! Warning vor Gefahr durch elektrischen Schlag!
·	Aufzahlungspunkt / Information über Ereignisse während der Bedienung
▲	Auszuführende Handlungsanweisung

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist bestimmt für den Empfang von GPS-Signalen (durch Satelliten bereitgestellte Positionsdaten) zur Navigation und Standortermittlung. Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Entsatz- und Zubehrteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise.Eine andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.

Sicherheitshinweise

Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen

• Dieses Gerät ist nicht davon bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ohnen Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen. Kindernarf der Gebrauch des Geräts nicht ohne Aufsicht erlaubt werden.
• Bewahren Sie das Gerät und das Zubehör an einem für Kinder unerreichbaren Platz auf.

Gefahr!

Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

Betriebssicherheit

Bitte lessen Sie diesen Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverländigen Betrieb und eine lange Lebenserwartung Ihres Gerätes.

Bewahren Sie die Verpackung und die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weiter geben zu können.

• Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörns, sie beinhalten keine zu wartenden Teile!
• Betreiben Sie Ihr Navigationssystem nur mit zugelassener Stromversorgung.
• Legen Sie keine Gegenstände auf das Gerät und üben Sie keinen Druck auf das Display aus. Andernfalls kann das Display brechen.
• Berühren Sie nicht das Display mit kantigen Gegenständen, um Beschädigungen zu vermeiden. In weitere Fällen kann eine Bedienung auch über den Finger erfolgen.
• Es besteht Verletzungsgefahr, wenn das Display bricht. Soltte dies passieren, packen Sie mit Schutzhandschufen die geborsten Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend ihre Höhe mit Seite, daß nicht auszuschreiben ist, dass Chemikalien ausgetreten sein konnten.

Beenden Sie die Stromversorgung, schalten Sie das Gerät sofort aus bzw. erst gar nicht ein und wenden Sie sich an das Service Center

• wenn das Gehäuse des Gerätes oder des Zubehörs beschädigt ist oder Flüssigkeiten hineingelaufen sind. Lassen Sie die Komponenten erst vom Kundendienst überprüfen, um Beschädigungen zu vermeiden!

Niemals selbst reparieren

WARNING!

Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen oder zu reparieren. Esbesteht die Gefahr des elektrischen Schlags!

• Wenden Sie sich im Störungsfall an das Medion Service Center oder eine andere geeignete Fachwerkstatt, um Gefährdungen zu vermeiden.

Datenscherung

ACHTUNG!

Machen Sie vor jeder Aktualisierung ihrer Daten Sicherungskopien auf externe Speichermedien. Die Geltendmachung von Schadensersatzansprüchen für Datenverlust und dadurch entwickelte Folgeschäden wird ausgeschlossen.

Bedingungen der Betriebsumgebung

Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Gerätes führen. Die Gewährleistung in diesen Fällen ist ausgeschlossen.

• Halten Sie Ihr Navigationssystem und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung,alanders im Auto.
  Schützen Sie Ihr Gerät unbedingt vor Nasse z.B. durch Regen und Hagel.itte beachten Sie, dass sich Feuchtigkeit auch in einer Schutztasche durch Kondensation bilden kann.
• Vermeiden Sie starke Vibrationen und Erschütterungen, wie sie z. B. bei Querfeldeinfahren zu aufreten konnen.
• Vermeiden Sie, dass sich das Gerät aus seiner Halterung, z. B. beim Bremsen,留存. Montieren Sie das Gerät möglichst senkrecht.

Umgebungstemperatur

Das Gerät kann bei einer Umgebungstemperatur von 5^ C bis 35^ C und bei einer relativen Luftfeuchtigkeit von 10% - 90% (nicht kondensierend) betrieben werden.
- Im ausgeschalteten Zustand kann das Gerät bei 0^ C bis 60^ C gelagert werden.
- Das Gerät sollte sicher verstaut werden. Vermeiden Sie hohe Temperaturen (z. B. beim Parken oder durch direkte Sonnen-Einstrahlung).

Elettromagnetische Verträglichkeit

• Beim Anschluss von zusätzlichen oder anderer Komponenten mussen die Richtlinien für elektromagnetische Verträglichkeit (EMV) eingehalten werden.itte beachten Sie außerdem, dass in Verbindung mit thisem Gerat nur abgeschirmte Kabel fur die externen Schnittstellen eingesetzt werden dürfen.
• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionstörungen und Datenverlust zu vermeiden.
• Elektronische Geräte verursachen elektramagnetische Strahlen, wenn sie betrieben werden. Diese Strahlen sind ungefährlich, können aber andere Geräte stären, die in der unmittelbaren Höhe betrieben werden. Unsere Geräte werden im Labor auf ihre elektramagnetische Verträglich geprüft und optimiert. Es lasst sich dennoch nicht ausschreiben, dass Betriebsstörungen auftenreten, die sowohl das Gerät selbst, wie auch die Elektronik im Umfeld betrefden konnen. Sollen Sie eine solche Störung feststellen, versuchen Sie durch Ändern der Abstände und Positionen der Geräte, Abhilfe zu schaffen. Stellen Sie insbesondere im KFZ sicher, dass die Elektronik des Fahrzeugs einwandfrei Funktioniert, bevor Sie losfahren.

Pflege des Displays

• Vermeiden Sie ein Verkratzen der Bildschirmoberfläche, da diese leicht beschädigt werden kann. Wir empfehlen die Verwendung von Display-Schutzfolien, um Kratzern und Verschmutzungen vorzubeugen. Sie erhalten these Zubehör im Fachhandel. Die bei der Auslieferung auf dem Display u. U. angebrachte Folie ist ein reiner Transportschutz!
• Achten Sie daraufuf, dass keine Wassertröpfchen auf dem Bildschirm zusückbleiben. Wasser kann dauerhafte Verfarbungen verursichen.
• Reinigen Sie den Bildschirm mit einem weichen, leicht angefeuchteten, fusselfreien Tuch.
• Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.

HINWEIS!

Auf den Oberflächen befinden sich Schutzfolien, um das Gerät vor Kratzern während der Produktion und dem Transport zu schützen. Ziehen Sie alle Folien ab, nachdem Sie das Gerät korrekt aufgestellt haben und bevor Sie es in Betriebnehmen.

Anschlieben

Beachten Sie nachfolgende Hinweise, um Ihr Gerät ordnungsgemäß anzuschreiben:

Stromversorgung über Autoadapter

• Betreiben Sie den Autoadapter nur im Zigarettenanzünder eines Fahrzeugs (Autobatterie = DC 12V --- oder LKW-Batterie = DC 24V ---). Wenn Sie sich der Stromversorgung an Ihr Fahrzeug nicht sicher sind, Fragen Sie den Autohersteller.

Verkabelung

• Verlegen Sie die Kabel so, dass niemand darauf troten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.
• Wenden Sie beim Anschlieben von Kabeln und Steckern keine Gewalt an und achten Sie auf die richtige Orientierung der Stecker.
• Lassen Sie keine große Kräfte, z.B. von der Seite, auf Steckverbindungen einwirken. Dies führst sonst zu Schäden an und in Ihrlem Gerät.
• Vermeiden Sie Kurzschluss und Kabelbruch indem Sie Kabel nicht quetschen oder stark biegen.

Akkubetrieb

Ihr Gerät wird mit einem eingebauten Akku betrieben. Um die Lebensdauer und Leistungsfähigkeit Ihres Akkus zu verlangern sowie einen sicheren Betrieb zu gewährleisten, sollen den nachfolgende Hinweise beachten:

• Akkus vertragen keine Hitze. Vermeiden Sie, dass sich das Gerät und so auch der eingebaute Akku zu stark erhitzen. Die Missachtung dieser Hinweise kann zur Beschädigung und unter Umständen gar zur Explosion des Akkus führen.
• Benutzen Sie zur Ladung des Akkus nur den mitgelieferten Autoadapter des Navigationssets.

Akkus sind Sondermüll. Zur sachgerechten Akku-Entsorgung

stehen im batterievertreibenden Handel sowie den communitalen Sammelstellen entsprechende Behälter bereit. Wenn Sie sich von dem Antikel trennen möchten, entsorgen Sie ein den aktuellen Bestimmungen. Auskunft erteilt dieCOMMUNALE Stelle.

Ansichten

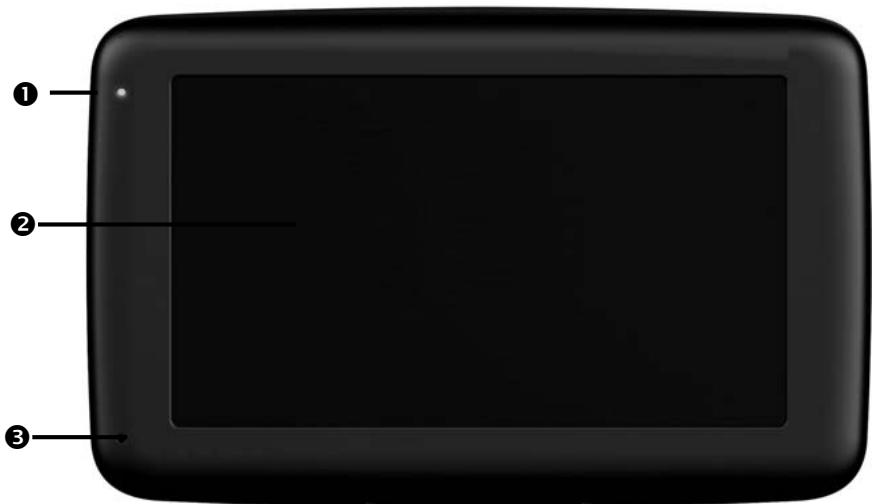

Ansicht von vorne

Nr. Komponente

Beschreibung

Ladezustands-anzeige

Während des Ladevorgangs leuchtet die Ladezustandsanzeige orange. Sie leuchtet grün, wenn der Akku voll aufgeladen ist.

Touch Screen

Zeigt die Datenausgabe des Gerätes an. Tippen Sie mit dem Eingabestift auf den Bildschirm, um Menübefehle auszuwahlen oder Daten einzugeben.

Achtung!

Berühren Sie nicht das Display mit kantigen oder spitzen Gegenständen, um Beschädigungen zu vermeiden. Benutzen Sie z. B. einen stumpfen Stift. In weitere Fällen kann eine Bedienung auch über den Finger erfolgen.

Mikrofon

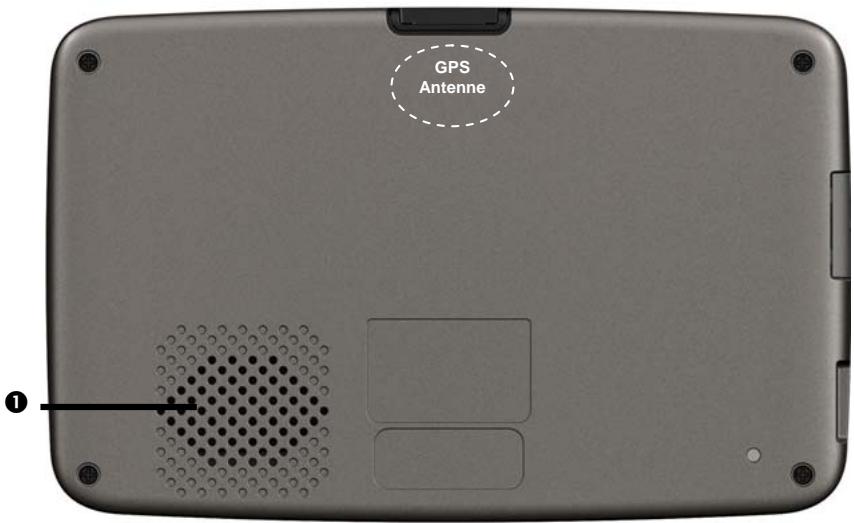

Rückansicht

Nr.	Komponente	Beschreibung
1	Lautsprecher	Gibt Sprachanweisungen und Warnungen wieder.

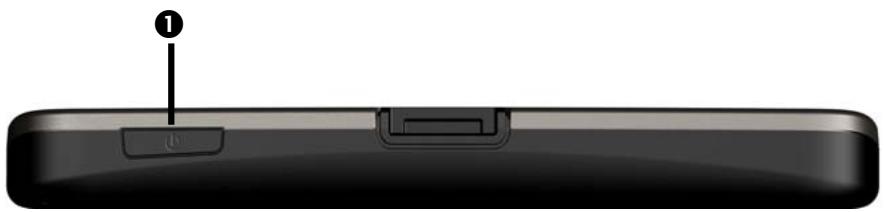

Ansicht von oben

Nr.	Komponente	Beschreibung
1	Ein-/Ausschalter	Drücken Sie 1-2 Sek. auf den Ein-/Ausschalter, um das Gerät einschalten.Soll das Gerät vollständig ausgeschelt werden, drücken Sie lange (>3 Sek.) auf den Ein-/Ausschalter des Gerätes.Drücken Sie kurz auf den Ein-/Ausschalter, um das Gerät ein-bzw. auszuschalten(Standby Modus).

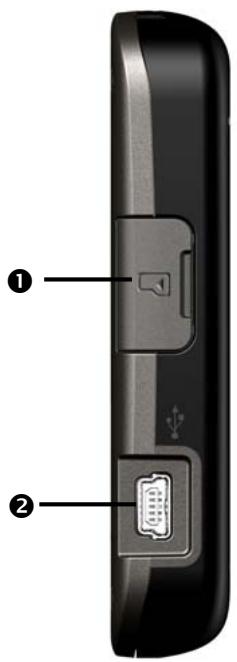

LinkeSeite

Nr.	Komponente	Beschreibung
1	Speicher-kartensteck-platz mitAbdeckung	Schacht zur Aufnahme einer optionalenSpeicherkarte.
2	Mini-USB-Anschluss	Anschluss zur externen Stromversorgung undAnschluss für die Verbindung mit einem PCüber das USB-Kabel (zum Datenabgleich)

HINWEIS! Schreiben Sie nach jeder Aktion mit der Speicherkarte die Abdeckung wieder.

Ersteinrichtung

Nachfolgend werden wir Sie Schritt für Schritt durch die Ersteinrichtung des Navigationssystems führen.

Entfernen Sie ggf. zunachst die Transportschutzfolie vom Display.

I. Akku laden

Sie haben folgende möglichkeiten, den Akku Ihr's Navigationssystems aufzuladen:

• über den mitgelieferten Autoadapter oder
• über das mitgelieferte USB-Kabel.

ACHTUNG!

Je nach Ladezustand des eingebauten Akkus kann es erforderlich sein, dass das Gerät zunachst eine Zeit aufgeladen werden muss, bevor die Ersteinrichtung durchlaufen werden kann.

Bitte berücksichtigten Sie beim Umgang mit dem Akku folgende Hinweise:

• Wahlrend des Ladens leuchtet die Ladezustandsanzeige orange. Unterbrechen Sie den Ladevorgang möglichst nicht, bevor der Akku vollständig geladen ist. Dies kann eine Stunden dauern. Die Ladezustandsanzeige leuchtet bereits grün, wenn der Akku eine hohe Ladekapazität erreicht. Lassen Sie das Gerät für weitere 20 Minuten am Ladekabel, um die volle Ladekapazität zu erhalten.
• Sie können während des Ladevorgangs mit dem Navigationssystem arbeiten, allerdings sollen die Stromversorgung bei der Ersteinrichtung nicht unterbrochen werden.

• Lassen Sie die externe Stromversorgung kontinuierlich am Gerät angeschlossen, damit der eingebaute Akku vollständig geladen werden kann.

• Sie können die externe Stromversorgung angeschlossen halten, was für den Dauerbetrieb sehr bequem ist.itte beachten Sie,dass der Autoadapter Strom verbraucht, wenn er den Akku des Navigationssystems nicht ladt.

• Bei einem sehr niedrigen Ladezustand des Akkus kann es mehrere Minuten dauern, bis das Gerät nach Anschluss der externen Stromversorgung wieder betriebsbereit ist.
• Der Akku wird auch bei vollständig ausgeschaltetem Gerät geladen.

II. Stromversorgung

Stromversorgung über Autoadapter

• Stecken Sie den Stecker des Verbindungskabels in den darauf vorgesehenen Anschluss an der linken Seite Ihres Gerätes.
• Stecken Sie jetzt den Stromversorgungsstecker in den Zigarettenanzünder und sorgen Sie davon, dass dieser während der Fahrt nicht den Kontakt verliert. Dies kann sonst zu Fehlfunktionen führen.

Alternative Lademäßigkeit des Akkus

Sobald Sie Ihr Navigationsgerät mittels USB-Kabel mit einem eingeschalteten PC oder Notebook verbinden, wird der Akku geladen.

Sollte Ihr Navigationsgerät ein sog. Y-USB-Kabel beiliegen, beachten Sie, dass es im Normalfall ausreicht, nur den Datenstecker des USB-Kabels an ihren PC oder Ihr Notebook anzuschreiben.

Hierzu ist keinerlei Software- oder Treiberinstallation erforderlich. Unterbrechen Sie bei der Erstinbetriebnahme den Ladevorgang möglichst nicht.

HINWEIS!

Bei eingeschaltetem Gerät wird die Helligkeit ggf. heruntergeregt, wenn eine USB-Verbindung aufgebaut wird. Es wird empfohlen, das Gerät in den Standby-Modus zu versetzen, um die Ladezeit per USB zu verkürzen.

III. Gerä ein- und ausschalten

Durch langes Drücken (>3 Sek.) auf den Ein-/Ausschalter schalten. Sie Ihr Navigationsgerät ein und vollständig wieder aus.

Durch kurzes Drucken ( > 0,5 Sek.) auf den Ein-/Ausschalter schalten. Sie Ihr Navigationsgerät ins Standby und wieder an.

Das Navigationssystem startet automatisch die Ersteinrichtung. Wahlen Sie zunachst die von Ihnen gewünschte Sprache aus. Es erscheint das Markenlogo und nach einigen Sekunden zeigt Ihr Gerät den Einstiegsbildschirm.

Im Anschluss stehen Ohnen folgende Optionen zur Verfügung:

Kurzeinführung

• Über die Schaltfläche Kurzennung erhalten Sie eine kurze Einweisung zur Inbetriebnahme Ihres Navigationsgeräts und der - software. Hier ist unter anderen die Montage im Fahrzeug, die Navigation in der Software, die Eingabe und Verwaltung von Navigationszielen, allgemeine Benutzungshinweise usw. beschreiben.

Einstellungsassistant

• Über die Schaltfläche Einstellungssassistent starten Sie den Einstellungssassistenten zur Konfiguration der Grundeinstellungen ihrer Navigationssoftware.

Navigation direkt starten gelangen Sie in das gationssoftware.

• Über die Schaltfläche Navigation direkt starten gelangen Sie in das Hauptmenu ihrer Navigationssoftware.

Über das Icon Neues Ziel haben Sie verschiedene Möglichkeit, ihre Route festzulegen und die Navigation zu starten:

Hauptansichten

Hierfindensie eine Übersichtüber dieverschiedenen FunktionendesHauptmenus.

Schaltfläche	Beschreibung	Bildschirm
Karte	Kartenansicht	0 m 75 m Römer 300 m Parkhaus Konst 800 m The Western G 0 km/h 0 km/h	Beitragssteuer Eschenham/Anlage Bürgschaft Stadt Berliner Straße 400 m 14:53 545 km 4:57 h
Neues Ziel	Zieleingabe	Neues Ziel 1/2 Adresse eingeben Aus letzten Orten wahren Aus Favoriten wahren	Heimatadresse Sonderziel suchen Mehr
Extras	Extras	Extras 1/2 Anleitungen Sudoku Verkehrsregeln Europa	Travel Guide Kurzeinführung Weitere Anwendungen
Einstellungen	Einstellungen	Einstellungen 1/3 Routen Sprache und Tastatur Lautstärke	Karte Sonderziel-einstellungen Weitere Einstellungen

HINWEIS!

Werden von der Navigationssoftware keine Kartendateien im Gerät oder auf der Speicherkarte gefunden, können Sie das Navigationsmenu bzw. die Einstellungen nicht anwahlen. Es erscheint dann automatisch das Menu Extras.

Solange Ihr Navigationssystem sich an einer externen Stromversorgung befindet oder im Akkubetrieb lauft, genugt ein kurzer Druck auf den Ein-/Ausschalter, um das Gerät ein-bzw. auszuschalten (Standby Modus).

Über den Button Einstellungen Ihres Gerätes konnen Sie die Betriebszeit ihren Bedürfnissen anpassen. Ihr Gerät wird so ausgeliefert, dass es sich nicht von alleine ausschaltet.

Soll das Gerät vollständig ausgeschelt werden, drücken Sie lange (>3 Sek.) auf den Ein-/Ausschalter des Gerätes.

Durch die Daten Speicherung im internen Speicher gehen darauf keine Daten verloren. Lediglich der Startvorgang pauert gingfugig länger.

Auch im Standby Modus verbraucht Ihr Navigationssystem gingfügid Strom und der Akku wird entladen.

Ist Ihr Gerät werkssheit bereits mit den Basisdaten der Navigationssoftware ausgestattet, erfolgt die endgültige Installation der Navigationssoftware automatisch aus dem internen Speicher während der Ersteinrichtung. Folgen Sie den Anweisungen auf dem Bildschirm.

Befindet sich digitalisiertes Kartenmaterial auf einer optionalen Speicherkarte, muss diese während der Benutzung des Navigations-systems immer im Gerät eingelegt sein.

Wird die Speicherkarte während der Benutzung auch nur kurzzeitig entfernt, kann das Navigationssystem nur eingeschränkt benutzt werden.

Lesen Sieitte dazudas Kapitel Navigieren abSeite 35.

Allgemeine Bedienungshinweise

Ein- und ausschalten

Nach der Ersteinrichtung befindet sich Ihr Gerät in seinen normalen Betriebszustand.

Drucken Sie 0,5 Sekunden lang den Ein-/Ausschalter, um Ihr Navigationssystem einzuschalten.

HINWEIS!

Ihr Gerät wird so ausgeliefert, dass es sich im eingeschalteten Zustand auch bei Nichtbenutzung nicht von alleine ausschaltet. Über den Button Einstellungen auf dem Hauptbildschirm Ihres Gerätes konnen Sie die Betriebszeit ihren Bedürfnissen anpassen.

Auch im Standby-Modus verbraucht Ihr Navigationssystem geringfugig Strom und der eingebaute Akku wird entladen.

Drücken Sie kurz den Ein-/Ausschalter, um Ihr Navigationssystem auszuschalten. Es erscheint folgender Bildschirm:

Sie haben nun drei Auswahlmöglichkeiten:

Taste Beschreibung

Abbruch/Zurück

Wenn Sie diesen Bildschirm aus Versehen gewählt haben, tippen Sie auf den Pfeil, um zum vorherigen Bildschirm zurückzukehren.

Standby-Modus

Wenn Sie auf diese Schaltfläche tippen, gehen Ihr Gerät sofort in den Standby Modus.

Reset

Wenn Sie auf diese Schaltfläche tippen, führen Sie einen Reset durch.

Wenn Sie keine dieser drei möglichkeiten auswahlen sollen, besteht das Gerät nach einigen Sekunden automatisch in den Standby-Modus.

Für weitere Einstellungen zum Standby Modus siehe auch Kapitel Sonderfunktion CleanUp, Seite 69, Punkt 8.

Haben Sie die Komfortfunktion DC AutoSuspend aktiviert, erscheint nach Ablauf der Verzögerungszeit von einigen Sekunden ebenfalls dieser Bildschirm.

Security

Über diese Funktion haben Sie die Möglichkeit Ihr Gerät vor fremden Zugriff zu schützen. Bevor Sie diese Funktion nutzen können, müssen einigeomalige Einstellungen vorgenommen werden. Gehen Sie dazu wie folgt vor:

Password und Hinweistext anlagen

Gehen Sie über den Hauptbildschirm auf Einstellungen und dann auf Geräteinstellungen.
Tippen Sie auf Security, um die Funktion zu starten. Der nachfolgende Bildschirm erscheint:

Tippen Sie auf , um das Password zu vergaben.
Eine Tastatur entscheid. Geben Sie hierüber Ihr gewünschtes Password ein.

HINWEIS!

Das Password muss aus mindestens 4 Zeichen bestehen. Benutzen Sie dazu eine Kombination aus Buchstaben (A-Z) und Zahlen (0-9). Bewahren Sie das Password an einen sicheren Ort auf.

Nachdem Sie Ihr Password eingegeben haben, bestätigten Sie diese mit ✓
Geben Sie das Password zur Bestätigung erneut ein, um eventuelle Flüchtigkeitsfehler zu vermeiden.

HINWEIS!

Das Password wird in Form von Sternchen (^****) angezeigt.

Nach dem Sie das Password eingebehen haben, erscheint ein weiteres Textfeld. Geben Sie hier einen Hinweistext ein, der als Gedächtnisstütze für Ihr Password dient. Diese Hinweis können Sie dann aufrufen, wenn Sie das Password vergessen bzw. verlegt haben.

Einstellungen vornehmen

Nachdem Sie erfolgreich das Password und den Hinweistext eingebehen haben, erscheint das nachfolgende Auswahlfenster, worüber Sie die Einstellungen für die Funktion Security vornehmen.

Taste	Beschreibung
	Stellen Sie hier ein, ob das Gerät nach einem Kaltstart (Hard Reset) das Password abfragen soll.
	Stellen Sie hier ein, ob das Gerät nach einem Neustart (Reset) das Password abfragen soll.
	Stellen Sie hier ein, ob das Gerät nach dem Einsatzten aus dem Standby Modus das Password abfragen soll.

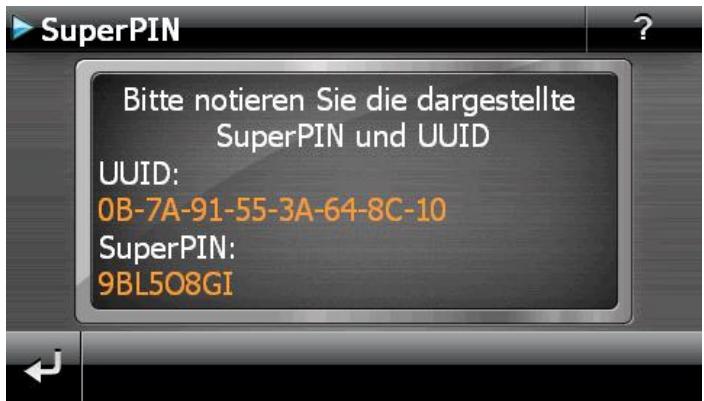

SuperPIN und UUID

Nachdem Sie die Einstellungen vorgenommen haben, entscheidet auf dem Bildschirm die SuperPIN und die UUID (Universally Unique IDentifier = eindeutige Geräteidentification).

HINWEIS!

Notieren Sie diese Daten in ihre Bedienungsanleitung und bewahrenne diese an einem sicheren Ort auf.

These Angaben benötigen Sie, wenn Sie das Password 3 Mal falsch eingegeben haben. Das Navigationsgerät kann dann nur mit diesen Angaben freigeschaltet werden.

Nachträgliche Einstellungen vornehmen

Wenn Sie bereits ein Password eingegeben und nachträglich Einstellung vornehmen bzw. das Password ändern möchten, starten Sie die Security Funktion. Geben Sie Ihr aktuelles Password ein. Es erscheint folgender Bildschirm:

Taste	Beschreibung
Profileinstellungen	Passwort oder Hinweistext ändern
Authentifizierung	Authentifizierungs-Einstellungen (s. Seite 29, Einstellungen vornehmen)
SuperPIN	SuperPIN und UUID anzeigen (siehe Seite 32)
Zurücksetzen	Setzt die komplette Security-Funktion zurück. Nach Ausführten dieser Funktion werden alle Security-Einstellungen sowie Passwörter gelöscht. Um diese Funktion ausführten zu können,[Müssen Sie Ihr Password noch einem eingeben und bestätigen.

Passwordfrage

Wenn Sie ein Password über die Security Funktion festgelegt haben, erscheidt, je nach Einstellung, beim Neustart des Gerätes eine Passwordabfrage.

Geben Sie über das Tastenfeld das von Ihnen angelegte Password ein.

HINWEIS!

Das Password wird in Form von Sternchen (^****) angezeigt.

Der von Ihnen hinterlegte Hinweistext wird bei Antippen des Fragezeichens angezeigt.
Tippen Sie zum Bestätigenden Eingabe auf

HINWEIS!

Haben Sie das Password 3 Mal falsch eingegeben, müssen Sie die SuperPIN eingegeben. Sollten Sie auch diese verlegt haben, wenden Sie sich mit Angabe der UUID an Ihr Service Center. Die UUID wird im unteren Bildschirm eingebrendet.

Navigationssystem zurücksetzen

Sie haben die Möglichkeit, Ihr Navigationssystem zurückzusetzen, falls es nicht mehr ordnungsgemäß reagiert oder arbeiten.

These Mochlichkeit startet das Navigationssystem neu, ohne dass eine Neuinstallation allerforderlich ist. Der Reset wird oft verwendet, um den Speicher zu reorganisieren. Dabei werden alle laufenden Programme abgebrochen und der Arbeitspeicher wird neu initialisiert.

Sie haben zwei Möglichkeit, Ihr Gerät zurückzusetzen.

Reset

Drücken Sie kurz auf den Ein-/Ausschalter. Der folgende Bildschirm entscheidt:

Wenn Sie eine Reset durchführren wollen, tippen Sie auf die Schaltfläche

Weitere Informationen zu diesen Bildschirm finden Sie im

Abschnitt Ein- und ausschalten, Seite 27.

Vollständiges Abschalten/Hard Reset

ACHTUNG!

Ein Hard Reset Löscht alle Daten im flüchtigen Speicher.

Ihr Navigationssystem befindet sich im Normalfall im Standby-Modus, wenn Sie es durch kurzes Drücken des Ein-/Ausschalters ausgeschelt haben. Darüber hinaus kann das System auch vollständig ausgeschelt werden, wodurch die Energieaufnahme so niedrig wie möglich gehalten wird. Bei diesen vollständigen Ausschalten gehen alle Daten des flüchtigen Speichers verloren (Hard Reset).

So schalten Sie Ihr Navigationssystem vollständig aus:

Drücken Sie lange (>3 Sek.) auf den Ein-/Ausschalter, um das Gerät auszuschalten.
Drücken Sie lange (1-2 Sek.) auf den Ein-/Ausschalter, um das Gerät wieder einzuschalten.

Ist Ihr Gerät worksiteitig bereits mit den Basisdaten der Navigationssoftware im nicht fluchtigen Speicher ausgestattet, ist eine Neuinstallation nach einem Hard Reset nicht erforderlich.

Navigieren

HINWEIS!

Ausfuhrliche Bedienungsanleitungen für die Navigation finden Sie auf der DVD sowie in der Online-Hilfe des Gerätes.

Sicherheitshinweise Navigation

• Bedieren Sie das Navigationssystem nicht während der Fahrt, um sich selbst und andere vor Unfallen zu schätzen!
• Falls Sie die Sprachhinweise einmal nicht verstanden haben oder sich nicht sicher sind, was an der{nachsten Kreuzung zu tun ist, konnen Sie sich anhand der Karten- oder Pfeildarstellung schnell orientieren. Schauen Sie jedoch nur dann auf das Display, wenn Sie sich in einer sicheren Verkehrssituation befinden!

HINWEIS!

In einigen Ländern ist die Verwendung von Geräten, die vor Verkehrsüberwachungs-anlagen (z. B. „Blitzer") warnen, untersagt.itte informieren Sie sich über die rechtliche Situation und verwenden Sie die Warnfunktion nur Dort, wo es zugelassen ist. Wir haften nicht fur Schäden, die aus der Nutzung der Warnfungtion entstehen.

ACHTUNG!

Die Straβenfuhrung und die Straβenverkehrsordnung haben Vorrang vorden Anweisungen des Navigationssystems. Folgen Sie den Anweisungen nur, wenn es die Umstände und die Verkehrsregeln erlauben! Beachten Sie auch, dass die Geschwindigkeitswärnhinweise Ihrches Navigationssystems nicht verbindlich sind;befolgen Sie die Geschwindigkeits-empfehlungen auf den Verkehrsschildern. Das Navigationssystem führt Sie auch dann ans Ziel, wenn Sie von der geplanten Route abweichen müssen.

Die ausgegebenen Richtungshinweise des Navigationssystems entbinden den Fahrzeugführer nicht von seiner Sorgfallspflicht und Eigenverantwortung.
- Planen Sie die Routen, bevor Sie losfahren. Wenn Sie unterwegs eine neue Route eingeben möchten, unterbrechen Sie die Fahrt.
- Um das GPS-Signal korrekt zu empfangen, * dürfen keine metallischen Gegenstände den Funkempfang behindern. Befestigen Sie das Gerät mit der Saugnaphalterung an der Innenseite der Windschutzscheibe oder in der Höhe der Windschutzscheibe. Probieren Sie verschiedene Stellen in Ihr Fahrzeug aus, um einen optimalen Empfang zubekommen.

Hinweise für die Benutzung im Fahrzeug

• Achten Sie bei der Installation der Halterung daraufuf, dass die Halterung auch bei einem Unfall kein Sicherheitsrisiko darstellt.
• Befestigen Sie die Komponenten fest in Ihrm Fahrzeug und achten Sie bei der Installation auf frei Sichtverhältnisse.
• Der Bildschirm des Gerätes kann Lichtreflexionen hervorrufen. Achten Sie daher daraufuf, dass Sie während des Betriebes nicht geblendet werden.
• Verlegen Sie das Kabel nicht in direkter Höhe von Sicherheitsrelevanten Komponenten.
• Befestigen Sie die Halterung nicht im Funktionsbereich der Airbags.
• Überprüfen Sie in regelmäßigen Abständen die sichere Haftung des Saugnapfes.
• Der Stromversorgungsstecker verbraucht auch dann Strom, wenn kein Gerät angeschlossen ist. Entfern den Sie ein bei Nichtbenutzung, um ein Entlagen der Autobatterie zu vermeiden.
• Prufen Sie nach der Installation sãmtliche Sicherheitsrelevanten Einrichtungen im Fahrzeug.

HINWEIS!

Lassen Sie Ihr Navigationssystem nicht im Fahrzeug wenn Sie es verlassen. Aus Sicherheitsgründen sollen den Sie auch die Autohalterung abmontieren.

Antennenausrichtung

Für den Empfang der GPS-Satellitensignale muss die Antenne eine frei Sicht zum Himmel haben. Probieren Sie bei nicht ausreichendem Empfang im Fahrzeug verschiedene Montage- und Antennenausrichtungsmöglichkeiten aus.

I. Autohaltering montieren

ACHTUNG!

Befestigen Sie die Halterung für das Gerät so an der Windschutzscheibe, dass dadurch die Sicht nicht befindert wird.

(Abbildungähnlich)

HINWEIS!

Je nach Ausführung kann Ihr Navigationssystem alternativ auch mit einer anderenähnlichen Autohalterung ausgestellt sein.

Reinigen Sie die Scheibe gründlich mit einem Glasreiniger. Bei Temperaturen unter 15^ die Scheibe und den Sauger etwas erwärmen.

Setzen Sie die Autohalterung mit dem Saugnapf direkt an die Windschutzscheibe und drücken Sie den Schnapphebel nach unten. Der Saugnapf saugt sich am Untergrund fest.

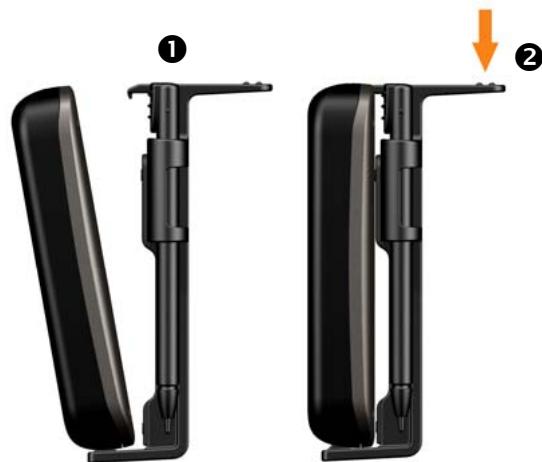

II. Navigationssystem befestigen

Verbinden Sie den Autoadapter und stecken Sie ggf. eine Speicherkarte ein.
- Setzen Sie das Gerät mittig unter auf die Halteschale.
Drucken Sie das Gerät leicht nach hinten bis es hörbar einrastet.

(Abbildungenähnlich)

• Zeit können Sie die komplete Einheit an der gereinigten Windschutzsche aufsetzen.

III. Autoadapter anschließen

• Stecken Sie den Stecker des Verbindungskabels in den darauf vorgesehenen Anschluss an der linken Seite Ihrsgerätes.
• Stecken Sie jetzt den Stromversorgungsstecker in den Zigarettenanzünder und sorgen Sie davon, dass dieser während der Fahrt nicht den Kontakt verliert. Dies kann sonst zu Fehlfunktionen führen.

HINWEIS!

Ziehen Sie nach der Fahrt oder wenn Sie das Fahrzeug längerere Zeit abstellen den Stromversorgungsstecker aus dem Zigarettenanzünder. Die Autobatterie kann sich sonst entladen. Schalten Sie das Navigationssystem in dieser Fall über den Ein-/Ausschalter aus.

Der Autoadapter enthalt eine in das Kabel integrierte TMC-Antenne. Ein TMC-Empfang ist nur möglich, wenn der Autoadapter angeschlossen ist

IV. Navigationssoftware starten

HINWEIS!

Enthält ihre Speicherkarte (zusätzliches)
Kartenmaterial muss diese während der Benutzung des Navigationssystems immer im Gerät eingelegt sein.

Wird die Speicherkarte während der Benutzung auch nur kurzzeitig entfernt, muss zum Neustart des Navigationssystems ein Reset durchgeführt werden (siehe Seite 27). Je nach Navigationssystem geschieht dieser Reset automatisch.

Schalten Sie Ihr Navigationssystem ein.
- Je nach Ausführung startet die Navigationssoftware(sofort bzw. nach Antippen der Navigationsschaltfläche auf dem Hauptbildschirm.

Tippen Sie im Hauptmenu die Schaltfläche Neues Ziel an und geben Sie die Adresse Ihrnes Navigationsziels ein. Zum Starten der Zielführung bestätigten Sie ihre Eingabe durch Antippen der

Schaltfläche Route berechnen. Bei ausreichendem Satellitenempfang erhalten Sie nach kurzer Zeit die Weginformation auf dem Bildschirm, ergänzt durch Sprachanweisungen.

Informationen zur weiteren Bedienung der Navigationssoftware entnehmer Sieitte dem ausfuhrlichen Benutzerhandbuch auf derDVD. Dabei handelt es sich um eine PDF Datei, die Sie mit jedem Acrobat Reader lessen und ausdrucken konnen.

HINWEIS!

Der GPS-Empfänger besteht beim ersten Gebrauch einzelments, bis er initialisiert ist. Auch wenn das Symbol für ein vorhandenes GPS-Signal angezeigt wird, kann die Navigation umgenau sein. Bei allen weiteren Fahrten dauert es ca. 30-60 Sekunden, bis ein korrektes GPS-Signal vorhanden ist, ausreichende „Sicht“ zu den Satelliten vorausgesetzt.

Bluetooth

Die Bluetooth-Technologie dient dazu, kurze Entfernungen drahtlos zu überbrücken. Bluetooth-Geräte übertragen Daten per Funk, so dass andere Geräte die ebenfalls diese Technologie unterstützen ohne Kabel miteinanderCOMMUNIZIERENkonnen.

Bevor Sie Ihr Navigationssystem als Freisprecheinrichtung mit ihrem Bluetooth Mobiltelefon nutzen können, müssen die beiden Geräte aufeinander abgestimmt werden (Koppelung).

HINWEIS!

Bitte lesen Sie in der Bedienungsanleitung
Ohres Mobiltelefons wie Sie die
Bluetoothfunktion einschalten.

Bluetooth Anwendung starten

▶ Klichen Sie auf die Option Bluetooth Dialer.

HINWEIS!

Wurde Bluetooth manuell deaktiviert, wird durch das Betätigten dieser Schaltfläche Bluetooth wieder aktiviert und die Bluetooth LED blinkt (geräteabhängig).

Es erscheint nun der Bluetooth Hauptbildschirm auf Ihr Navigationsgerät.

Übersicht des Hauptbildschirms

Taste Name Beschreibung

Anruf protokoll	Anruf-protokoll	Zeigt den Verlauf der getätgten und der empfangenen Anrufe an.
Nachrichten	Nachrichten	Hierüber sehen Sie das Postfach Ihres Mobilitelfoins ein.
Kontakte	Kontakte	Rufen Sie hierüber die auf dem Mobiltelefon gespeicherten Kontakte auf.
Zurück	Zurück	Vorherige Seite des Hauptbildschirms
Löschen	Löschen Sie mit thisem Feld die über das Tastenfeld eingegeben Nummer.
Anrufen	Wahlen Sie mit thisem Feld die über das Tastenfeld eingegeben Nummer.
Tastenfeld	Über das Tastenfeld geben Sie die Ziffern der anzurufenden Telefonnummer ein.
Lautstärke	Stellen Sie hierüber die Lautstärke des Mikrofons und des Laatsprechers ein.
Einstellung en der Freisprech-einrichtung	Einstellung en der Freisprech-einrichtung	Mitteilungs Einstellungen – Optionen für das Anzeigeverhalten neuer Nachrichten Verbindungen – Navigationsgerät und Mobilitelefon koppeln

Sync. Nachrichten - Einstellungen zur automatischen SMS & Kontakt Synchronisation zwischen Navigationsgerät und Mobiltelefon

Bluetooth - Ein-/ Ausschalten der Bluetooth-Funktion

Anrufansage - Ein-/ Ausschalten für die Ansage der Telefonnummer / Kontakt bei eingehenden Anrufen

Einstellung der Basislautstärke des Mikrofons und des Laufsprechers

Navigationsgerät und Mobiltelefon koppeln

HINWEIS!

Bei der Verbindung mit der Freisprecheinrichtung erfolgt die Suche nach einem Gerät grundsätzlich durch Ihr Navigationsgerät. Je nach Typ des Mobiletelefons kann der Funktionsumfang der Freisprecheinrichtung eingeschränkt sein.

Aktivieren Sie die Bluetooth-Funktion auf Ihr Mobilitelefon.

HINWEIS!

Jedes Mobiltelefon benutzt dazu
unterschiedliche Wege. Lesen Sie davon
unbedingt die Anleitung Ihres Mobiltelefons

Wahlen Sie unter den Einstellungen der Freisprecheinrichtung

Ihres Navigationsgerätes die Option (Verbindungen). Bei der Ersteinrichtung beginnt die Suche nach einem bluetoothfähigen Gerät automatisch.

Mit „Telefonsuche“ starten Sie dieSuche erneut.

Wahlen Sie aus der Listedas entsprachende Mobiltelefon aus.

Tippen Sie auf die Schaltfläche Paaren und anschließend zur Bestätigung auf die Schaltfläche Koppeln mit Mobiltelefon.

Ihr Mobiltelefon erkennt das Navigationsgerät. Sie werden aufgefordert einen 4-stelligen PIN-Code einzugeben. Diese lautet für Ihr Navigationsgerät 1 2 3 4.
Anschließend muss die Verbindung durch eine oder mehrere Bestätigungsmedlungen auf Ihr Mobiltelefon akzeptiert werden. Danach steht Ihnen die Freisprecheinrichtung über das Navigationssystem zur Verfügung.

HINWEIS!

Sobald Sie das Navigationsgerät ausschalten oder es zu einer räumlichen Trennung zwischen ihrem Mobiltelefon und dem Navigationsgerät kommt, muss diese Prozedur ggf. wiederholt werden.

Eingehende Anrufe annehmen

Taste Beschreibung

Anruf annehmen

Anruf ablehnen/beenden

Anrufe tätigen

Tippen Sie im Bluetooth-Hauptbildschirm über das Tastenfeld (s. S. 46) die Nummer ein, die Sie anrufen möhen.
▶ Klicken Sie auf das Feld, um den Anruf zu tätigen.

Eingehende Nachrichten lesen oder vorlesen halten

Sofern Ihr Mobiltelefon die Funktion unterszt, können Sie eingehende Nachrichtenlesen, oder zusätzlich auch vorlesen halten.

Aktivieren Sie hierzu die Option Anzeigen und vorlesen unter Einstellungen, Nachrichten.
Bei einer eingehenden Nachricht wird zunachst die Telefonnummer bzw. der Kontakt aus dem Telefonbuch vorgelesen.
Anschließlich konnen Sie über zur vorherigen Ansicht zurückkehren oder sich durch Tippen auf das Feld die Nachricht vorlesen{lassen.

ACHTUNG!

Die Straβenfuhrung und die Straβenverkehrsrordnung haben Vorrang vor den Anweisungen des Navigationssystems.

Folgen Sie den Anweisungen nur, wenn es die Umstände und die Verkehrsregeln erlauben!

Beachten Sie hinsichtlich der Nutzung von Mobilgeräten beim Autofahren die Sicherheitswarnings und gesetzlichen Vorschriften des jeweiligen Landes.

Während eines Anrufes

Taste	Beschreibung
	Anruf beenden
	Stummschaltung für Mikrofon und Lautstärkeeinstellungen
	Gesprach an das Mobiltelefon zurückgeben

Picture Viewer

Ihr Navigationssystem ist mit einem Picture Viewer ausgestattet.

Mit dem Picture Viewer konnen Sie Bilder im jpg-Format, die sich auf Ihrer Speicherkarte befinden, auf Ihrm Navigationssystem ansehen. Sümmtliche Bilder, die sich auf der Speicherkarte befinden, sind sofort verfügbar.

Bedienung des Picture Viewers

Starten Sie den Picture Viewer aus dem Menu Extras Heraus durch Tippen auf die Schaltflächen Picture Viewer.

Hauptbildschirm

Mit den beiden Pfeiltasten bewegen Sie die Miniatur-Ansicht nach rechts oder links. Tippen Sie auf ein bestimmtes Bild, um diesen im Vollbild-

modus anzuzeigen. Durch Tippen auf gehen Sie in der Miniaturansicht wieder auf den Anfang zurück.

Durch Tippen auf das Symbol beenden Sie die Anwendung.

Die Dia-Show starten Sie durch Tippen auf das Symbol

Vollbildansicht

Tippen Sie in der Vollbildansicht in den unteren Bildschirmbereich, um die Service-Leiste zu aktivieren:

Taste	Beschreibung
	Drehen um je 90° im Uhrzeigersinn
	Rasterfelder einblenden
	Vorheriges Bild
	Dia-Show starten Dia-Show unterbrechen
	Nächstes Bild
	Drehen um je 90° gegen den Uhrzeigersinn

Durch Tippen in die Mitte des Bildes, kehren Sie in die Miniatur-Ansicht zurück.

Durch Tippen auf das Symbol (Rasterfelder einblenden), wird das gezeigte Bild in 6 Felder unterteilt.

Durch Tippen auf ein Viereck wird dieser Bereich des Bildes vergroßert dargestellt:

Durch Tippen in die Mitte des Bildes gelangen Sie in den Vollbildmodus darüber.

Travel Guide

Ihr Navigationssystem ist mit einem Travel Guide ausgestattet. Der Travel Guide liefert allgemeine Informationen zu verschiedenen Bereichen einzelner Städte oder Regionen in Europa, wie z.B. Sehenswürdigkeiten, Restaurants, Kultur und Reiseinfos. Starten Sie den Travel Guide aus dem Menu Extras Heraus durch Tippen auf die Schaltfläche Travel Guide.

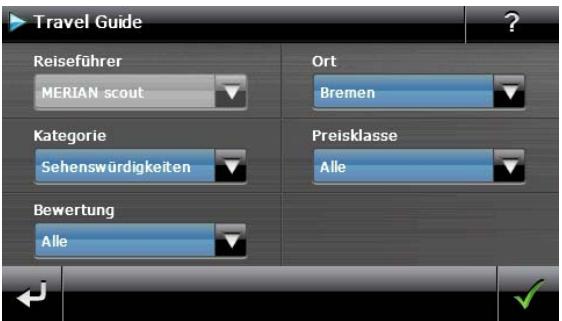

Übersicht des Hauptbildschirms

Wenn Sie sich über etwas informieren wollen, wahlen Sie zunachst über Ort das Land, dann die Stadt oder Region aus. Im Anschluss daran wahren Sie z. B. die Kategorie aus. Falls gewünscht, konnen Sie ihre Suchergebnisse durch Angabe von Preisklasse und/oder Bewertung filtrn.

Abb.1

Abb. 2

Abb. 3

Abb. 4

Abb.5

Abb. 6

Abb. 7

Abb. 8

Wenn Sie zu dem angezeigten Ziel navigieren wollen, bestätigten Sie mit Navigieren. Die Adresse steht dann der Navigationssoftware als Ziel zur Verfügung.

Taste	Beschreibung
	Vorheriges Bild
Adresse	Zeigt die Anschrift der ausgewählten Kategorie
Bilder	Zeigt verfügbarbare Fotos der ausgewählten Kategorie
Navigieren	Tippen Sie auf diese Schaltfläche, um direkt zu der ausgewählten Adresse zu navigieren.

HINWEIS!

Die Auswahlmöglichkeiten innerhalb des Travel Guides können je nach Softwareausstattung variieren.

Alarm Clock (Weckfunktion)

Ihr Navigationssystem ist mit einer Alarm Clock / Weckfunktion ausgestattet. Starten Sie diese Funktion aus dem Menu Extras heraus durch Antippen der Schaltfläche Alarm Clock.

Die Weckfunktion kann sowohl als normaler Wecker bei ausgeschaltelem Gerät (Standby Modus / Stromsparmodus) wie auch als Erinnerung während der laufenden Navigation erfolgen.

These Ansicht entscheid, wenn Sie noch keine Weckzeit eingerichtet haben. Geben Sie die Weckzeit im 24-Stunden-Format ein und

bestätigen Sie ihre Eingabe mit

Beschreibung der Schaltflächen

Taste	Beschreibung
20:32	Aktuelle Uhrzeit
Einstellungen	Einrichtungsmodus (Einstellen von Lautstärke, Uhrzeit und Weckton)
	Nachthmodus (Schaltet das Gerät in den Standby Modus)
	Neueinrichtung/Deaktivieren der Weckfunktion
	Einstellen Weckzeit
	Löschen der Eingabe
	Bestätigungssschaltfläche
	Lautstärke verringern / erhöhen
	zurück in das vorgeige Menu / schließt die Anwendung

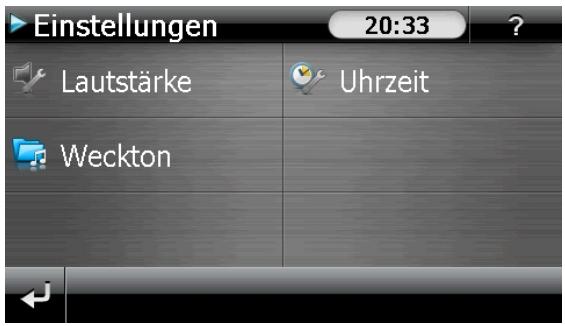

Einstellen der Systemzeit

In der oberen rechten Bildschirmecke befindet sich die Anzeige der aktuellen Uhrzeit. Diese können Sie wie folgt anpassen:

Tippen Sie im Hauptbildschirm auf Einstellungen. Es erscheint folgender Bildschirm:

Tippen Sie auf um hier die Zeiteinstellung vorzunehmen:

HINWEIS!

Die Systemzeit wird bei GPS-Empfangactualisiert. Beachten Sie darüber auch diekorrekte Zeitzoneinstellung.

Auswahle eines Wecktons

Um einen Weckton auszuwahlen tippen Sie auf

Wahlen Sie den gewünschten Ordner aus und bestätigten Sie diesen mit.
Wenn Sie einen Weckton von ihrer Speicherkarte auswahlen möchten, tippen Sie auf den entsprechenden Ordner in dem Verzeichnis Storage Card und bestätigten Sie erneut mit.

Tippen Sie nun auf den gewünschten Weckton und bestätigten Sie mit.

Die Auswahr wird durch ein gekennzeichnet.

▶ Verlassen Sie das Menu mit

Lautstärke einstellen

Durch Antippen der Schaltfläche können Sie die Lautstärke des Wecksignals anpassen.

HINWEIS!

Die hier eingestellte Lautstärke bezieht sich nur auf das Wecksignal und verändert nicht die Lautstärke der Sprachausgabe der Navigation oder anderen Funktionen des Systems.

Snoopze-Funktion

Wenn der Wecker zur eingestellten Alarmzeit ertont haben Sie die Möglichkeit, das Wecksignal über die Snooze-Funktion in regelmäßigen Abständen wiederholen zu halten. Gehen Sie hierzu wie folgt vor:

Tippen Sie dazu bei Anzeige des Wecksymbols auf um die Snooze-Funktion zu aktivieren.

Um am Folgetag zur eingebenen Uhrzeit wieder geweckt zu werden, beenden Sie die Snooze-Funktion über die Schaltfläche. Bei Klick auf verlassen Sie die Weckanzeige und kehren zur Ansicht vor dem Weckzeitpunkt zurück.

Beendener AlarmClock

Um die eingestellte Alarmzeit zu deaktivieren, tippen Sie auf Sie befinden sich im Einrichtungsmodus.
Tippen Sie jetzt auf, um die Anwendung zu verlassen. Es ist keine Weckzeit eingestellt.

Sudoku

Ihr Navigationssystem ist mit dem Spiel Sudoku ausgestattet.

Starten Sie das Spiel aus dem Menu Extras hers aus durch Tippen auf die Schaltfläche Sudoku.

Sudoku ist ein Zahlenratsel. Das Spielfeld ist quadratisch und in neun Blöcke unterteilt. Jeder Block besteht aus 9 Kästchen.

Das Ziel beim Sudoku besteht darin, alle 81 Zahlenfelder korrekt mit den Zahlen 1 - 9 zu füssen. Dabeiarf dere Zahl pro Block nur ein Mal vorkommen. Außerdemarf dere Zahl pro Reihe und Spalte nur ein Mal vorkommen.

Zu Spielbeginn sind im Spielfeld bereits eine Felder mit verschiedenen Zahlen zwischen 1 und 9 vorgegeben.

Übersicht des Hauptbildschirms

Beschreibung der Schaltflächen

Taste	Beschreibung
Bitte Spielfeld berühren	Spiel starten
Hinweise anzeigen	Durch Tippen auf diese Schaltfläche erhalten Sie Lösungshinweise. Tippen Sie nochmals auf die Schaltfläche, um die Lösungshinweise zu verbergen.
Lösung anzeigen	Durch Tippen auf diese Schaltfläche erhalten Sie Lösungen der Zahlenfelder. Tippen Sie nochmals auf die Schaltfläche, um die Lösungen zu verbergen.
Neu	Durch Tippen auf diese Schaltfläche öffnet sich ein neues Sodomu-Spiel.
Einstellungen	Einstellungen
	Im Menu-Einstellungen haben Sie folgende Märglichkeiten:
	Durch Tippen auf diese Schaltfläche wird das laufende Spiel abgespeichert.
	Durch Tippen auf diese Schaltfläche laden Sie ein begonnenes Spiel auf den Bildschirm.
	Löschen eines gespeicherten Spielstandes
	Hier konnen Sie den Schwierigkeitsgrad einstellen.
	zurück zum aktuellen Spiel

Übersicht des Spielfelds

Beschreibung der Schaltflächen

Taste	Beschreibung
1 2 3 4 5 6 7 8 9	Zahleneingabeleiste
	Leiste zur Auswahr der einzugebenden Zahl in die Zahlenfelder. Die ausgewählte Zahl wird hervorgaben und kann jetzt durch Tippen auf ein Zahlenfeld eingegeben werden.
	Eingabe
	Tippen Sie in der Zahleneingabeleiste erst auf die Zahl, die in einem bestimmen Zahlenfeld erscheinen soll und danach auf das entsprechende Zahlenfeld.
	Löschemodus
	Tippen Sie auf das Löschesymbol und anschließend auf die zulösende Zahl.
	Verlassen Sie über theses Feld die Anwendung

Verkehrsregeln Europa

Im Menu Extras erhalten Sie über die Schaltfläche

verschiedene Basisinformationen über die Verkehrsregeln der jeweiligen Länder sowie deren Notrufnummern.

Wahlen Sie hierzu das gewünschte Land aus, um sich die Informationen anzeigen zu halten (alle Angaben ohne Gewähr).

Häufig gestellte Fragen

Wo finde ich mehr Informationen zum Navigationssystem.

Ausfuhrliche Bedienungsanleitungen für die Navigation führen Sie auf der DVD, die Ihrrem Gerät beiliegt.

Nutzen Sie als zusätzliche Hilfe auch die umfangreichen Hilfefunktionen, die mit einem Tastendruck (meist F1 am PC) bzw. Auswahl der Hilfleoption zur Verfügung stehen. Diese Hilfen werden Ohnen während der Nutzung des Computers oder des Gerätes bereitgestellt.

Wofur benötige ich die mitgelieferte DVD?

Die DVD enthalt:

• Das Programm ActiveSync® zum Datenabgleich zwischen dem Navigationssystem und dem PC.
• Zusätzliche Programme (optional).
  Digitalisiertes Kartenmaterial
  PC-Anwendung zur schllen Wiederherstellung des Datenmaterials
  Bedienungsanleitung der Navigationssoftware
  Ggf. PC-Anwendungen

Das Navigationssystem reagiert nicht mehr. Was ist zu tun?

Führn Sie einen Reset durch (Seite 27).

Wie kann ich die Beleuchting regulieren?

Unter Einstellungen Displayeinstellungen Helligkeit.

Kundendienst

Fehler und mögliche Ursachen

Das Navigationssystem reagiert nicht mehr oder verhält sich untypisch.

Fuhren Sie einen Reset durch (siehe S. 27).
Das Navigationssystem wird von ActiveSync® nur als Gast erkannt.
Siehe Informationen auf Seite 78.

Der GPS-Empfänger kann nicht initialisiert oder gefunden werden.

Fallsriotz korrekter Installation des Systems weiterhin kein GPS-Signal auf dem Bildschirm gemeldet wird, kann das folgende Ursachen haben:

EsistkeinausreichenderSatellitenempfangmoglich.
Abhilfe: Ändern Sie die Position Ihres Navigationssystems und stellen Sie sicher, dass die „frei“ Sicht der Antenne nicht beinträchtigt ist.

Es sind keine Sprachanweisungen zu horen.

Überprüfen Sie die Lautstärkeeinstellung.

ACHTUNG!

Sollte es vorkommen, dass durch unvorhergesehene Bedienkombinationen, fehlerhaftem Datenautausch oder elektrostatischer Entladung (Electro Static Discharge) das Navigationssystem oder der Kartenleser nicht mehr bedient werden kann, schalten Sie das Navigationsgerät komplett aus (Hard Reset) und nehmen Sie es anschließend wieder in Betrieb.

Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten ihr Problem nicht behoben haben, nehemen Sieitte Kontakt mit uns auf. Entnehmen Sie die Telefonnummer von der Umschlagseite dieser Bedienungsanleitung.

Sie wurden uns sehr halten, wenn Sie uns folgende Informationen zur Verfugung stellen:

• Wie sieht ihre Konfiguration aus?
• Welche zusätzlichen Peripheriegeräte benutzen Sie?
• Welche Meldungen erscheinen auf dem Bildschirm?
• Welche Software haben Sie beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

Sonderfunktion CleanUp (englische Programmführung)

Die CleanUp-Funktion dient der gezielen Lösung von Daten ohne Benutzung eines PCs.

HINWEIS!

Bitte nutzen Sie diese Funktion sehr vorsichtig, da Daten gelöscht werden können, die dann erst manuell wieder aufgespielt werden müssen.

Die CleanUp-Funktion wird aktiviert, wenn unmittelbar nach dem Startton nach einem Reset für kurze Zeit das „o" im GoPal-Schriftzug des Startbildschirms angetippt wird.

Die CleanUp-Funktion bietet verschiedene Optionen:

CleanUp

1. Remove Installation Only
2. Remove MAP Only
3. Remove Preload Only
4. Remove All
5. Factoryreset
6. Format Flash
7. GPS Factory Reset
8. DC AutoSuspend/Wakeup
   9.Auto Mass Storage: Off

Exit

GoPal

Entfernt die installierte Software aus dem „My Flash Disk“ Speicher [= Teil des nichtflüchtigen Speichers, in dem sich nach der Ersteinrichtung die ausfuhrbaren Teile der Navigationssoftware befinden (\My Flash Disk\Navigation)].

2. Remove MAP Only

Entfernt die digitalen Karten aus dem „My Flash Disk“ Speicher («My Flash Disk\MapRegions).

3. Remove Preload Only

Entfernt die zur Installation der Navigations-SW bestehtigten Daten aus dem nicht flüchtigen Speicher (My Flash Disk\Install).

4. Remove All

Löscht den gesamten Inhalt des „My Flash Disk“ Speichers. Nach Durchführung dieser Funktion ist eine neue Kalibrierung des Bildschirms nicht erforderlich.

5. Factoryreset

Zurückversetzen in den Auslieferungszustand bei intakter Hauptinstallation.

6. Format Flash

Formatiert den internen „My Flash Disk“ Speicher. Diese Formatierung konnte im Fall einer erweiterten Fehlerbehebung notwendig sein. Nach Durchführung der Format-Funktion ist eine neue Kalibrierung des Bildschirms erfolderlich. Außen dem werden alle Daten aus dem internen „My Flash Disk“ Speicher unwiderruflich gelöscht (siehe Remove All).

7. GPS Factory Reset

Stellt den Auslieferungszustand des GPS-Empfängers her. Bei Nutzung der GPS-Funktion nach einem GPS Factory Reset, muss sich der GPS-Empfänger wieder neu orientieren. Diese Vorgang kann eine Weile dauern.

Hier können Sie wahlen, wann Ihr Navigationssystem nach Abzug der externen Stromversorgung automatisch in den Standby Modus gehen soll. Diese Funktion ist z. B. bei Fahrzeugen nutzlich, bei denen sich der Zigarettenanzünder beim Abschalten der Zündung ebenfalls ausschaltet. Die AutoSuspend-Funktion wird eine Sekunden nach dem Wegfall der externen Spanningsversorgung aktiviert und es erscheint für die eingestellte Zeit der Standby Bildschirm (s. Seite 27). Wird innerhalb der Gesamtzeit die Spannung wieder angelegt (z.B. bei kurzzeitigem

Abschalten des Motors), wird die DC AutoSuspend Funktion wieder deaktiviert. Ansonsten gibt das Navigationssystem nach Ablauf der eingestellten Zeit in den Standby Modus.

Wird bei aktivierter Wakeup Funktion eine Spannungssquelle angeschlossen, schaltet sich das Gerät automatisch ein.

Stellen Sie das gewünschte Verhalten durch Antippen ein und bestätigen Sie ihre Wahl mit OK.

HINWEIS!

Im Auslieferungszustand und nach einem Hard Reset (s. Seite 36) sind diese

Funktionen deaktiviert und können individuell eingestellt werden.

9. Auto Mass Storage

Hierüber steuern Sie das Verhalten des Gerätes beim Anschluss an einem USB-Port. In der Einstellung Auto Mass Storage: Off konnen Sie zwischen dem Massenspeicher- und dem ActiveSync®-Modus wahren. Im Auto Mass Storage: On Goes Ihr Gerät automatisch in den Massenspeichermodus.

Exit

Verlassen der CleanUp-Funktion und Gerätneneustart (wie Reset).

HINWEIS!

Vor dem eigentlichen Löschvorgang der Daten muss dieser erst bestätigt werden. Tippen Sie hierzu auf YES. Zum Wiederherstellen der Dateien im internen Speicher (Installationsdateien und Kartenmaterial) lesen Sieitte das Kapitel „Übertragen von Installationsdateien und Kartenmaterial in den internen Speicher" auf Seite 84.

Synchronisation mit dem PC

I. Microsoft ActiveSync installieren

Zur Übertragung von Daten zwischen Ihrm PC und Ihrm Navigationssystem benötigen Sie das Programm Microsoft ActiveSync. Eine Lizenz these Programs haben Sie mit diesen Gerät erworben und befindet sich auf der DVD.

HINWEIS!

Falls Sie Nutzer des Windows Vista/Windows® 7 Betriebssystems sind, benötigen Sie die ActiveSync®-Kommunikationssoftware nicht. Die für die reine Datenübertragung notwendigen Systemdateien sind bereits bei Auslieferung in Ihr Betriebssystem integriert.
Bitte schreiben Sie Ihr Gerät mit Hilfe des USB-Synchronisationskabels an Ihrtem PC an. Nachdem ein neues Gerät gefunden wurde werden die notwendigen Treiber automatisch installiert. Nach erfolgreicher Installation ist Ihr neues Gerät in der Windows Explorerübersicht unter dem Punkt „Tragbare Geräte" aufgeführrt.

ACHTUNG!

Bei der Installation von Software konnen wichtige Dateien überschreiben und verändert werden. Um bei eventuellen Problemen nach der Installation auf die Originaldateien zugreifen zu konnen, sollenn Sie vor der Installation eine Sicherung Ihres Festplatteninhaltes erstehen.

HINWEIS!

Verbinden Sie das Gerät noch nicht mit Ihrem Computer.

Legen Sie die DVD ein und warten Sie, bis das Programm automatisch startet.

HINWEIS!

Sollte dies nicht Funktionieren, ist wahr-scheinlich die sog. Autorun Funktion deaktiviert. Um die Installation manuell zu starten, muss das Programm Setup auf der DVD gestartet werden.

Wahlen Sie zunachst die Sprache aus und klichen Sie dann auf ActiveSync® installieren und folgen Sie den Anweisungen auf dem Bildschirm.

HINWEIS!

Bei Installation des GoPal Assistant wird ActiveSync® automatisch mit installiert.

II. Mit dem PC verbinden

Starten Sie Ihr Navigationssystem, indem Sie den Ein/Ausschalter betätigten.
Verbinden Sie das USB Kabel mit dem Navigationssystem.
- Stecken Sie das andere Ende des USB Kabels in einen freiend USB-Anschluss an Ihr dem Computer.

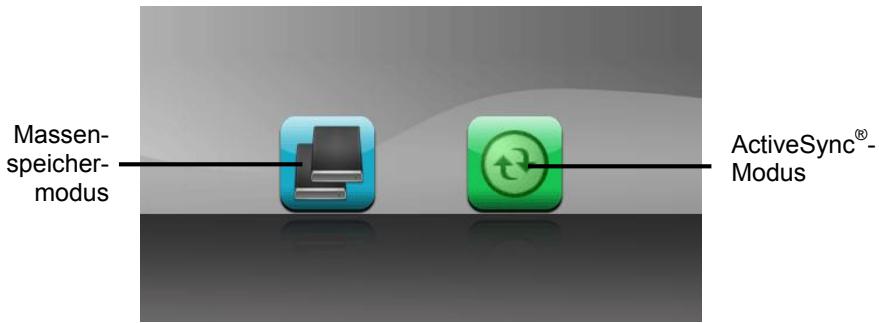

Nachdem das Navigationssystem angeschlossen ist, entscheid der folgende Bildschirm:

HINWEIS!

Sofern kein Modus ausgewählt wird, wird der ActivSync®-Modus automatisch nach einigen Sekunden geladen.

Wahlen den gewünschten Modus aus:

Massenspeichermodus

Im Massenspeichermodus konnen Sie Ihr Navigationsgerät wie einen Wechseldatenträger (z. B. USB Stick) benutzen. Hierzu werden zwei Laufwerke eingebunden: der interne Speicher des Navigationssystem selbst und die (optionale) Speicherkarte, falls diese im Gerät eingelegt ist.

HINWEIS!

Wenn Sie sich in diesen Modus befinden, können auf dem Gerät keine weiteren Eingaben parallel gemacht werden. Um sich vor Datenverlust zu schützen, verwenden Sie die „Hardware safer entfernen“ Funktion Ihres Betriebssystems. Nun entfernen Sie das Kabel aus Ihrn Navigationssystem.

Der Hardwareinstallationsassistant erkennt nun ein neues Gerät und installiert einen passenden Treiber. Dies kann eine Minute dauern.

ActiveSync®-Modus

Wenn Sie den ActiveSync®-Modus gewählt haben, wiederholen Sie die Verbindungssuche, falls diese beim ersten Mal scheitert.

Folgen Sie den Anweisungen auf Ihrm Bildschirm. Das Programm wird nun eine Partnerschaft zwischen Ihrm PC und dem Navigationssystem einrichten.

HINWEIS!

Um mit dem GoPal Assistant arbeiten zu können, muss das Navigationssystem bei Einrichtung im ActiveSync®-Modus erkannt werden.

Alternative Lademäßigkeit des Akkus

Sobald Sie Ihr Navigationsgerät mittels USB-Kabel mit einem eingeschalteten PC oder Notebook verbinden, wird der Akku geladen.

Sollte Ihr Navigationsgerät ein sog. Y-USB-Kabel beiliegen, beachten Sie, dass es im Normalfall ausreicht, nur den Datenstecker des USB-Kabels an ihren PC oder Ihr Notebook anzuschliessen.

Hierzu ist keinerlei Software- oder Treiberinstallation erforderlich. Unterbrechen Sie bei der Erstinbetriebnahme den Ladevorgang möglichst nicht.

HINWEIS!

Bei eingeschaltetem Gerät wird die Helligkeit ggf. heruntergeregt, wenn eine USB-Verbindung aufgebaut wird. Es wird empfohlen, das Gerät in den Standby-Modus zu versetzen, um die Ladezeit per USB zu verkürzen.

III. Mit Microsoft ActiveSync arbeiten

Wenn Sie Ihr Navigationssystem mit dem PC verbinden, wird automatisch ActiveSync® gestartet. Das Programm prüft, ob es sich um das Gerät handelt, mit dem eine Partnerschaft eingegangen wurde. Ist dies der Fall, werden die seit der letzten Synchronisationstattgefunden Änderungen auf dem PC und auf dem Navigationssystem miteinander verglichen und abgestimmt. Sie konnen in den Einstellungen des Programm ActiveSync® genau definieren, welche Daten Priorität bei der Synchronisation haben. Rufen Sie dazu die Hilfe (mit der Taste F1) des Programms aus, um die Auswirkungen der entsprechenden EinstellungenKEN zu lernen. Wird das Navigationssystem nicht als Partner erkannt, ist automatisch ein eingeschränkter Gast-Zugang aktiv, mit dem man beispielsweise Daten austauschen kann. Sollte dies der Fall sein, obwohl es sich um das registrierte Partnergerät handelt, trennen Sie Ihr Navigationssystem vom PC, schalten Sie es aus und wieder an. Verbinden Sie nun Ihr Navigationssystem mit dem PC, um den Erkennungsprozess erneut zu starten. Sollte Ihr Gerät immer noch als Gast erkannt werden, wiederholen Sie den Vorgang und starten Sie zusammen ihren PC neu.

HINWEIS!

Vergewissern Sie sich, dass Sie Ihr Navigationssystem stets mit demselben USB-Anschluss an Ihr PC verbinden, andernfalls vergibt Ihr PC eine weitere ID und installiert das Gerät erneut.

GPS (Global Positioning System)

Das GPS ist ein satellitengestütztes System zur Standortbestimmung. Mit Hilfe von 24 erdumkreisenden Satelliten ist eine auf weniger Meter genaue Bestimmung der Position auf der Erde möglich. Der Empfang der Satellitensignale erfolgt über die Antenne des eingebauten GPS-Empfängers, die dazu eine „frei Sichte" zu mindestens 4 dieser Satelliten besteht.

HINWEIS!

Bei eingeschränkter Sicht (z.B. im Tunnel, in Häuserschluchten, im Wald oder auch in Fahrzeugen mit metallbedampften Scheiben) ist eine Ortsbestimmung nicht möglich. Der Satellitenempfang setzt aber automatisch wieder ein, sobald das Hindernis überwunden ist und man wieder frei Sicht hat. Die Navigationsgenaigung ist bei geringen Geschwindigkeiten (z.B. langsames Gehen) bereits eingeschränkt.

Der GPS-Empfänger verbraucht zusätzlich Energie. Dies ist speziell im Akkubetrieb von großer Bedeutung. Um Energie zu sparen, schalten Sie Ihr Gerät nicht unnötig ein. Beenden Sie deshalb auch die Navigationssoftware, falls diese nicht benötigt werden oder ein Satellitenempfang über langere Zeit nicht möglich ist. Bei einer kürzeren Unterbrechung ihrer Reise konnen Sie das Gerät aber auch über die Ein-/Austaste ausschalten. Ein erneuter Start erfolgt durch Druck auf die gleiche Taste. Dabei wird auch der GPS-Empfänger wieder aktiviert, wenn eine Navigationssoftware noch aktiv ist. Hierbei kann es, je nach Empfangssituation, eine kurze Zeit dauern, bis die Position wiederactualisiert wird.

HINWEIS!

Beachten Sieitte, dass Ihr Gerät so voreingestellt ist, dass es sich im Akkubetrieb bei GPS-Empfang nicht automatisch nach einigen Minuten ausschaltet. Diese Voreinstellung konnen Sie unter Einstellungen verändern. Ist der GPS-Empfänger für mehrere Stunden nicht aktiv, muss er sich wieder neu orientieren. Dieser Vorgang kann eineuge Zeit dauern.

Traffic Message Channel (TMC) ist ein digitaler Radio-Datendienst, der ähnlich wie RDS Funktioniert und zur Übertragung von

Verkehrsstörungen an ein geeignetes Empfangsgerät verwendet wird.

Die Verkehrsinformationen werden ständig über FM übertragen.

Da das Signal ständig übertragen wird, ist der Benutzer weniger von den nur halbstündlich ausgestrahlten Verkehrshinweisen abhängig.

Außer dem können wichtige Informationen, wie z.B. bei Geisterfahrern sowie weitergegeben werden.

Die Ausstrahlung ist für ganz Europa geplant und wird bereits in weitere

Ländern von Radiosendern angeboten. Die Prazision der TMC

Meldungen kann je nach Land stark schwanken.

HINWEIS!

Der Autoadapter enthalt eine in das Kabel integrierte TMC-Antenne. Ein TMC-Empfang ist nur möglich, wenn der Autoadapter angeschlossen ist.

Umgang mit Speicherkarten

Einsetzen von Speicherkarten

Entnahmen Sie vorsichtig die optionale Speicherkarte aus der Verpackung (falls vorhanden). Achten Sie darauf, dass die Kontakte nicht berührt oder verschmutzt werden.
Schieben Sie die Speicherkarte vorsichtig, mit der Kontaktseite voraus, in den Kartenschacht. Die Karte muss leicht einrasten.

Entfernen der Speicherkarte

HINWEIS!

Entfernen Sie die Speicherkarte nur, wenn vorher die Navigationssoftware beendet und das Gerät über die Ein-/Austaste ausgeschaltet wurde. Andernfalls konnen Daten verloren gehen.

Um die Karte zu entfern, drücken Sie leicht gegen die Oberkante, bis sich die Sperre lost.
Ziehen Sie nun die Karte hereaus, ohne die Kontakte zu berühren.
Lagern Sie die Speicherkarte in der Verpackung oder an einen anderen sicheren Ort.

HINWEIS!

Speicherkarten sind sehr empfindlich. Achten Sie darauf, dass die Kontakte nicht verschmutzen und kein Druck auf die Karte ausgeübt wird.

Zugriff auf Speicherkarten

• Das Gerät unterstützt nur Speicherkarten, die im Dateiformat FAT16/32 formatiert wurden. Werden Karten eingesetzt, die mit einem anderen FormatVBorbereitet wurden (z.B. in Kameras, MP3-Spielern), erkennt Ihr Gerät diese möglicherweise nicht. Eine solche Karte muss dann erst entsprechend formatiert werden.

ACHTUNG!

Das Formatieren der Speicherkartenlöscht alle Daten unwiederbringlich.

Datenaustausch über Kartenleser

Wenn Sie aber große Datenmengen (MP3 Dateien, Navigationskarten) auf die Speicherkarte kopieren wollen, können Sie diese auch direkt auf die Speicherkarte speichern. Viele Computer verfügen bereits über Kartenleser. Legen Sie dort die Karte ein und kopieren Sie die Daten direkt auf die Karte.

Bedingt durch den direkten Zugriff erreichen Sie damit eine wesentlich Schnellere Übertragung, als über den Weg mit ActiveSync.

Weiteres Kartenmaterial

Ihr Navigationssystem ist werkseitig bereits mit digitalisiertem Kartenmaterial im internen Speicher ausgestattet. Je nach Ausführung befinden sich weitere digitalisierte Karten auf Ihrer DVD. Diese Karten können Sie sofort auf eine Speicherkarte übertragen. Es empfeht sich hierbei der Einsatz eines externen Kartenlesers (s. auch Seite 82). Der mitgelieferte GoPal Assistant ermöglich eine einfache und individuelle Zusammenstellung des zu übertragenden Kartenmaterials.

Je nach Umfang des Kartenmaterials auf der DVD sind Speicherkarten von 256 MB, 512 MB, 1.024 MB oder größer erforderlich. Zusätzliche Speicherkarten erhalten Sie im Fachhandel.

Übertragung von Kartenmaterial auf eine Speicherkarte

Die Übertragung von weiterem Kartenmaterial auf eine Speicherkarte erfolgt vorzugsweise über den Explorer Ihres PCs. Gehen Sie wie folgt vor:

Legen Sie die DVD mit dem gewünschten Kartenmaterial ein.
Offnen Sie Ihr Arbeitsplatz und wahlen Sie Ihr DVD-Laufwerk aus.
Kopieren Sie die Datei mit der Endung ".psf" aus dem Verzeichnis der von Ihnen gewürschten Region von der DVD auf ihre Speicherkarte in das Verzeichnis MapRegions.

Sie können mehrere Dateien mit Kartenmaterial auf ihre Speicherkarte übertragen, abhängig von der Höhe der Speicherkarte. Achten Sie hierbei auf ausreichenden Speicherplatz auf Ihr Speicherkarte. Wenn Sie digitalisierte Karten mehrerer Länder oder Ländergruppen auf ihre Speicherkarte kopiert haben, müssen Sie die gewünschte Länderkarte in der Navigationsanwendung Ihres Gerätes auswahlen.

Alternative Installation der Navigationssoftware von einer Speicherkarte

Die Software für Ihr Navigationssystem kann auch direkt von einer entsprechendVBorbereitetenSpeicherkarteinstalliert werden.

Ggf. muss die vorinstallierte Software vorher deinstalliert werden (s. Sonderfunktion CleanUp, Seite 69).

Während der Ersteinrichtung werden Sie aufgefordert die Navigationssoftware zu installieren. Gehen Sieitte wie folgt vor:

Entnehmen Sie vorsichtig die Speicherkarte aus der Verpackung. Achten Sie darauf, dass die Kontakte nicht berührt oder verschmutzt werden.
- Stecken Sie die Speicherkarte in den Speicherkarten-Steckplatz bis diese einrastet.
▶ Klichen Sie auf OK um die Anwendung zu installieren.

Nach dem alle Daten auf Ihr Navigationssystem kopiert wurden, erscheidt der Hauptbildschirm über den Sie nun die Navigationseinstellungen vornehmen konnen.

Übertragen von Installationsdateien und Kartenmaterial in den internen Speicher

HINWEIS!

Für die Übertragung der Daten muss das Navigationssystem über ActiveSync mit dem Computer verbunden sein (siehe S. 78).

Ihr Gerät verfügbar über einen internen, nicht flüchtigen, Speicher, der sich im Ordner My Flash Disk befindet.

Mit ActiveSync® können Sie über die Option Durchsuchen diesen, sowie weitere Ordner sightbar machen. Manipulationen an Ordner und Dateien können wie in einem Explorer vorgenommen werden.

Um die Installationsdateien und das Kartenmaterial für das Gerät verfügbar zu machen, müssen dazu die erforderlichen Ordner angelegt werden.

Legen Sie für die Installationsdateien den Ordner INSTALL an (My Flash Disk\INSTALL). Das Kartenmaterial legen Sie in den Ordner MapRegions ab (My Flash Disk\MapRegions).itte beachten Sie beim Benennen der Ordner die oben angegebenen Schreibweisen.

Sollten Sie zusätzliche Daten auf Ihrn Navigationsgerat gespeichert haben, achten Sie darauf, dass beim Übertragen der Daten ausreichend Kapazität vorhanden sein muss. Sollte dies nicht der Fall sein, entfernen Sie nicht benötigte Dateien.

Reinigung und Wartung

ACHTUNG!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Gehäuses.

Die Lebensdauer des Gerätes konnen Sie durch folgende Maßnahmen verlangern:

• Ziehen Sie vor dem Reinigen immer den Stromversorgungsstecker und alle Verbindungskabel.
• Reinigen Sie das Gerät nur mit einem angefeuchteten, fusselfreien Tuch.
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

Transport

Beachten Sie folgende Hinweise, wenn Sie das Gerät transportieren wollen:

• Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des Gerätes kommt, die einen elektrischen Kurzschluss verursichen kann.
• Warten Sie nach einem Transport des Gerätes solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.
• Verwenden Sie eine Schutzhülle, um das Gerät vor Schmutz, Erschütterungen und Kratzern zu schützen.
• Erkundigen Sie sich vor einer Reise über die am Zielort vorhandene Strom- und Kommunikationsversorgung. Erwerben Sie vor dem Reiseantritt bei Bedarf die erforderlichen Adapter für Strom bzw. Kommunikation.
• Benutzen Sie für den Versand Ihres Gerätes stets die originale Kartonage und halten Sie sich von ihrem Transportunternehmen这点bezüglich beraten.
• Wenn Sie die Handgepäckkontrolle am Flughafen passieren, ist es empfehlenswert, dass Sie das Gerät und alle magnetischen Speichermedien (externe Festplatten) durch die Röntgenanlage (die Vorrichtung, auf der Sie ihre Taschen abstellen) schicken. Vermeiden Sie den Magnetdetektor (die Konstruktion, durch die Sie gehen) oder den Magnetstab (das Handgerät des Sicherheitspersonals), da dies u. U. Ihr Daten zerstären können.

Recycling und Entsorgung

Das Gerät und seine Verpackung sind recyclingfähig.

Wenn Sie Fragen zur Entsorgung haben, wenden Sie sichitte an ihre Verkaufsstelle oder an unseren Service.

Verpackung

Das Gerät befindet sich zum Schutz vor
Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe, damit wiederverwendungsfähig und können dem Rohstoffkreislauf zugeführrt werden.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Siessich nach Möglichkeit einer umwelt- und sachgerechten Entsorgung.

Technische Daten

Parameter	Angaben
StromversorgungStromversorgungskabel fürZigarettenanzünderEingangAusgang	CA-051-00U-00 / DDA-5J-05050100 (Mitac)12-24V DC, 1A / Sicherung 2A(F2AL/250V)5V DC / 1A (max.)
Akku	Li-Ion, 3.7 V
Speicherkartentyp	Micro-SD
Bluetooth	Class 2
USB-Schnittstelle	USB 2.0
Abmessungen	ca. 123 mm x 79 mm x 15 mm
Gewicht inkl. Akku	ca. 140 g (ohne Verpackung)
Temperaturen	In Betrieb	+5°C - +35°C
	Nicht inBetrieb	0°C - +60°C
Relative Luftfeuchtigkeit(nicht kondensierend)	10 – 90 %

Index

A

Akkubetrieb 15

AlarmClock (Weckfunktion)

AuswahleinesWecktons..60

Beenden 62

Einstellen der Systemzeit..59

Lautstärke einstellen 61

Schaltflächen 58

Snoopze-Funktion 62

Alternative Installation der

Navigationssoftware von

einer Speicherkarte 83

Anschlieben 14

Ansichten

Lieferumfang. 1

Antennenausrichtung 39

Autorun. 75

Autostart. 75

B

Bedienung

Ein- und Ausschalten 27

Bluetooth

Anrufe annehmen 49

Anrufe tätigen 50

Hauptbildschirm. 46

Starten 45

Bluetooth-Anzeige 16

C

CleanUp 70

D

Datenaustausch 82

E

Ein- und Ausschalten 27

Elektromagnetische

Verträglichkeit 13

EMV. 13

Ersteinrichtung

Gerä ein- und ausschalten 22

Stromversorgung 21

F

FAQ. 67

Fehler und Ursachen. 68

G

GPS 79

H

Häufig gestellte Fragen 67

Hinweistext 29,30,31

Hotline 69

1

Inbetriebnahme

Akku einlagen 22

K

Kartenleser 82

Kundendienst 68

L

Lautsprecher 17

Lieferumfang 1

M

Microsoft ActiveSync

Mini-USB-Anschluss 19

N

Navigation

Index

Antennenausrichtung.....39

Autoadapter anschließen...42

Navigationssoftware starten 43

Navigationssystembefestigen 41

Navigationssystem

zurücksetzen 35

P

Pflege des Displays. 14

Picture Viewer

Bedienung. 52

Hauptbildschirm 52

R

Recycling 87

Reinigungsmittel 85

Reset 35

s

Betriebsumgebung. 12

Navigation 37

Pflege des Displays 14

Stromversorgung 14

Transport. 86

Umgebungstemperatur.....12

Verkabelung. 15

Sonderfunktion Cleanup ....70

Speicherkarten 81

Stromversorgung 14, 21

Stromversorgung über Autoadapter 14

Sudoku

Beschreibung der Schaltflächen. 64

Übersicht des Hauptbildschirms. 63

SuperPIN 32, 33, 34

T

Technische Daten. 88

TMC. 80

Touch Screen 16

Transport 86

Travelguide 55

U

Umgebungstemperatur. 12

UUID 32,33,34

V

Verkabelung 15

Verkehrsregeln Europa. 66

W

Weiteres Kartenmaterial......82

Übertragung auf eine Speicherkarte 83

Kontaktadressen

Schweiz

MEDION Service

Siloring 9

5606 Dintikon

Schweiz

Hotline: [phone]

www.medion.ch

Sonstige Informationen:

10,92 cm / 4,3"
