Produkttyp	5.1-Kanal-Heimkinosystem
Marke	PANASONIC
Modell	SC-HT990
Abmessungen des Hauptgeräts (B × H × T)	430 mm × 60 mm × 354 mm
Gewicht des Hauptgeräts	3,35 kg
Abmessungen der Frontlautsprecher (B × H × T)	252 mm × 1123 mm × 234 mm
Gewicht der Frontlautsprecher	3,7 kg pro Stück
Abmessungen des Center-Lautsprechers (B × H × T)	270 mm × 92 mm × 95,4 mm
Gewicht des Center-Lautsprechers	1,25 kg
Abmessungen des Subwoofers (B × H × T)	183 mm × 396 mm × 267 mm
Gewicht des Subwoofers	4 kg
Stromversorgung	230 V AC, 50 Hz
Stromverbrauch	120 W (Betrieb), ca. 0,5 W (Standby)
Lesbare Disc-Formate	DVD-Video, DVD-Audio, DVD-RAM, DVD-R, DVD-RW, +R/+RW, CD, CD-R/RW, DivX, MP3, WMA, JPEG, MPEG4
Audiofunktionen	Dolby Pro Logic II, Surround Enhancer, Klangfeldsteuerung (Flat, Movie, Sport, Music, Heavy, Clear, Soft), Center-Fokus, Subwoofer-Pegelregelung
Videofunktionen	Progressives Scans (480p/576p), Composite, S-Video, YUV (Komponenten), RGB (SCART), PAL/NTSC-Konvertierung
Radio	FM/AM-Tuner mit 15 Voreinstellungen pro Band, RDS (FM), automatischer und manueller Sendersuchlauf
Gesamtausgangsleistung (RMS)	1000 W (Front 125 W × 2, Surround 125 W × 2, Center 250 W, Subwoofer 250 W)
Mitgeliefertes Zubehör	Fernbedienung, Batterien, AM/FM-Antennen, Videokabel, Lautsprecherkabel mit Etiketten, Montagehalterungen, Netzkabel
Pflege und Reinigung	Reinigen mit einem weichen, trockenen Tuch; keinen Alkohol, Benzin oder chemische Reinigungsmittel verwenden
Sicherheit	Laser Klasse 1; nicht öffnen oder selbst reparieren; ausreichende Belüftung sicherstellen; Feuchtigkeit vermeiden
Ersatzteile und Reparierbarkeit	Reparaturen sollten von qualifiziertem Personal durchgeführt werden. Ersatzteile sind beim Hersteller oder einem autorisierten Zentrum erhältlich.
Allgemeine Informationen	DVD-Wiedergabe mit Code Zone 2 oder ALL; HDCD-kompatibel; DivX-zertifiziert; Betriebstemperatur: +5 °C bis +35 °C

Häufig gestellte Fragen - SC-HT990 PANASONIC

Wie installiere und positioniere ich die Lautsprecher des SC-HT990-Systems?

Befolgen Sie die mitgelieferte Montageanleitung: Befestigen Sie die Halterung an der Basis, dann den Lautsprecher. Platzieren Sie die Frontlautsprecher etwa 1 m vom Fernseher entfernt, den Center-Lautsprecher direkt auf oder unter dem Fernseher und die Surround-Lautsprecher etwas hinter der Hörposition. Verwenden Sie bei Bedarf die optionalen Wandhalterungen. Achten Sie auf einen Abstand von mindestens 5 cm um das Hauptgerät herum für die Belüftung.

Welche Disc-Typen kann ich mit diesem System abspielen?

Der Panasonic SC-HT990 spielt DVD-Video, DVD-Audio, DVD-RAM, DVD-R/RW, +R/+RW (Video), CD, CD-R/RW sowie DivX-, MP3-, WMA-, JPEG- und MPEG4-Dateien ab. DVD-RAMs müssen vor der Verwendung aus der Cartridge entnommen werden.

Wie richte ich das System zum ersten Mal schnell ein?

Schließen Sie das Gerät und den Fernseher an, schalten Sie den Fernseher ein, wählen Sie den richtigen Videoeingang. Drücken Sie am Hauptgerät [DVD/CD] und halten Sie [-SETUP] gedrückt, um QUICK SETUP zu starten. Befolgen Sie die Bildschirmanweisungen, um Sprache, Fernsehtyp und Audio-/Videoanschlüsse einzustellen.

Warum gibt es keinen Ton oder ist der Ton verzerrt?

Überprüfen Sie die Lautsprecheranschlüsse (beachten Sie die + und - Anschlüsse). Stellen Sie sicher, dass die Lautstärke nicht auf Minimum und die Stummschaltung deaktiviert ist ([MUTING]). Wenn Sie eine WMA-Datei abspielen, kann es zu Verzerrungen kommen; deaktivieren Sie die Klangeffekte. Halten Sie Netzkabel von Audiokabeln fern.

Wie stelle ich die Lautstärke jedes Lautsprechers einzeln ein?

Drücken Sie im DVD-Modus die Taste [TEST] auf der Fernbedienung, um ein Testsignal auszugeben. Verwenden Sie [▲] oder [▼], um den Pegel jedes Lautsprechers (C, RS, LS) einzustellen. Für eine Einstellung während der Wiedergabe drücken Sie [CH SELECT] und stellen Sie den Pegel mit [▲]/[▼] ein. Die Pegel können von -6 dB bis +6 dB eingestellt werden.

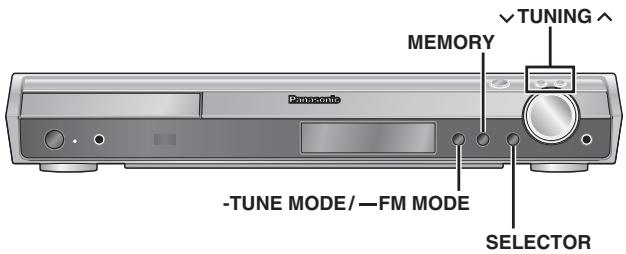

Wie benutze ich das Radio und speichere Sender?

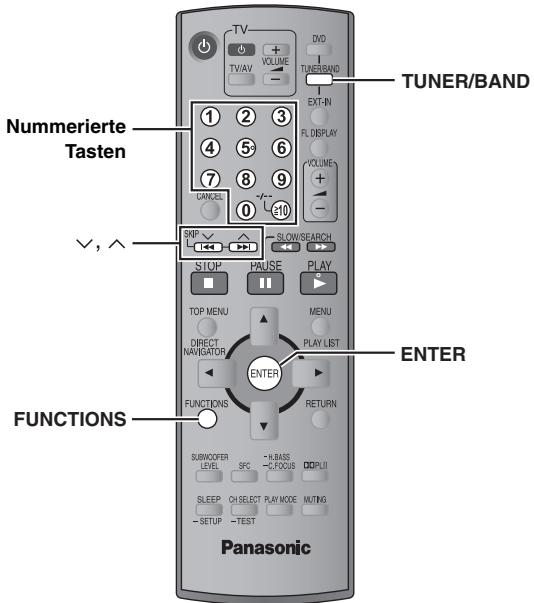

Drücken Sie [TUNER/BAND], um FM oder AM auszuwählen. Für automatischen Sendersuchlauf halten Sie [MEMORY] gedrückt. Die 15 besten Sender werden gespeichert. Für manuelle Abstimmung verwenden Sie [v TUNING ∧] und drücken Sie dann [ENTER], um den Sender auf einem Kanal (1-15) mit den Zifferntasten zu speichern.

Der Fernseher zeigt kein Bild an, was tun?

Überprüfen Sie, ob das Videokabel (Composite, S-Video oder SCART) richtig angeschlossen ist und der Fernseher auf den richtigen Eingang eingestellt ist. Wenn Sie den progressiven Ausgang verwenden, stellen Sie sicher, dass der Fernseher kompatibel ist. Versuchen Sie, in den Zeilensprungmodus (480i/576i) zu wechseln, indem Sie [CANCEL] gedrückt halten.

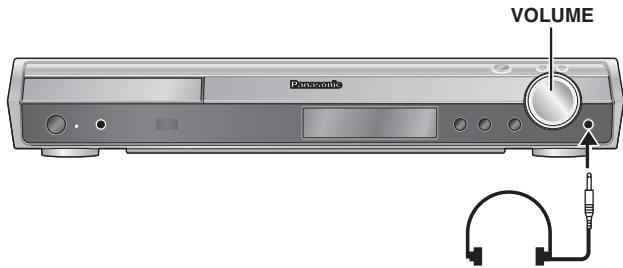

Kann ich einen Kopfhörer anschließen?

Ja, schließen Sie einen Stereo-Kopfhörer (3,5-mm-Klinke) an die Kopfhörerbuchse an der Vorderseite des Hauptgeräts an. Der Ton der Lautsprecher wird dann stummgeschaltet. Achten Sie darauf, die Lautstärke nicht zu hoch einzustellen, um Ihr Gehör zu schützen.

Wie reinige ich das Gerät und die Discs?

Verwenden Sie für das Gerät ein weiches, trockenes Tuch. Verwenden Sie niemals Alkohol, Benzin oder chemische Reinigungsmittel. Wischen Sie Discs mit einem feuchten Tuch ab und trocknen Sie sie mit einem weichen Tuch. Verwenden Sie keine Flüssigreiniger oder Antistatikprodukte.

Was tun, wenn die Anzeige des Geräts zu dunkel ist?

Die Anzeige kann über das Menü eingestellt werden. Drücken und halten Sie [-SETUP], gehen Sie zur Registerkarte 'Others', wählen Sie 'FL Dimmer' und wählen Sie 'Bright' (hell) anstelle von 'Dim' (gedimmt) oder 'Auto'.

BEDIENUNGSANLEITUNG SC-HT990 PANASONIC

Der Player kann DVD-Video-Discs wiedergeben, die mit dem Regionalcode „2" oder „ALL" gekennzeichnet sind.

Fortschrittliche, progressive Abtastung 9 Liefert ein glatteres und schärferes Bild.

Kompatibel mit einer Vielzahl an Medienformaten 12

DVD-RAM, DVD-Audio, DVD-Video, DivX und mehr.

Hochleistungs-Soundeffekte 29

Verbesserte Klangqualität, Bassverständigung und mehr.

Wir möchten Ihnen für den Kauf dieses Produkts danken. Für optimale Leistung und Sicherheit lesen Sie bitte diese Bedienungsanleitung aufmerksam durch.

Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen, Inbetriebnahme oder Einstellen dieses Geräts vollständig durch.

Diese Anleitung bitte aufbewahren.

• Die Anleitungen beziehen sich auf die Modelle SC-HT540 und SC-HT990.
• Sofern nicht anders angegeben, beziehen sich die Abbildungen auf Modell SC-HT540.
• Die Erläuterungen von Bedienungsverfahren in dieser Bedienungsanleitung beziehen sich hauptsächlich auf den Gebrauch der Fernbedienung, doch können die entsprechenden Vorgänge auch am Hauptgerät ausgeführt werden, sofern die gleichen Funktionstasten wie an der Fernbedienung vorhanden sind.

HT540: Diese Features beziehen sich nur auf SC-HT540. HT990: nur SC-HT990.

Anlage	SC-HT540	SC-HT990
Hauptgerät	SA-HT540	SA-HT990
Frontlautsprecher	SB-FS540	SB-FS990
Mittellautsprecher	SB-PC540	SB-PC895
Surround-Lautsprecher	SB-FS741	SB-FS540
Subwoofer	SB-W540	SB-W895

WARNUNG!

DIESES PRODUKT ERZEUGT LASERSTRAHLUNG. DURCHFÜHRUNG ANDERER VORGÄNGE ALS DER HIER ANGEGEBENEN KANN ZU GEFÄHRLICHER STRAHLUNG FÜHREN. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN.

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG IST DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZU SCHÜTZEN; STELLEN SIE KEINE FLÜSSIGKEITEN ENTHALTENDEN BEHÄLTER, Z.B. BLUMENVASEN, AUF DAS GERÄT.

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH ÜBERHITZUNG ZU VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE. STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT. BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

Das Gerät sollte in der Nähe der Netzeckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

(Im Inneren des Gerätes)

Zubehör

Bitte überprüfen und identifizieren Sie das mitgelieferte Zubehör.

1 Fernbedienung

HT540 (N2QAYZ000004)

HT990 (N2QAYZ000002)

2 Batterien für Fernbedienung

1 MW-Rahmenantenne

1 UKW-Zimmerantenne

1 Videokabel

Lautsprecherkabel

HT540

1×kurzes Kabel

2×lange Kabel

HT990

1×kurzes Kabel

2 Bögen mit Etiketten für Lautsprecherkabel

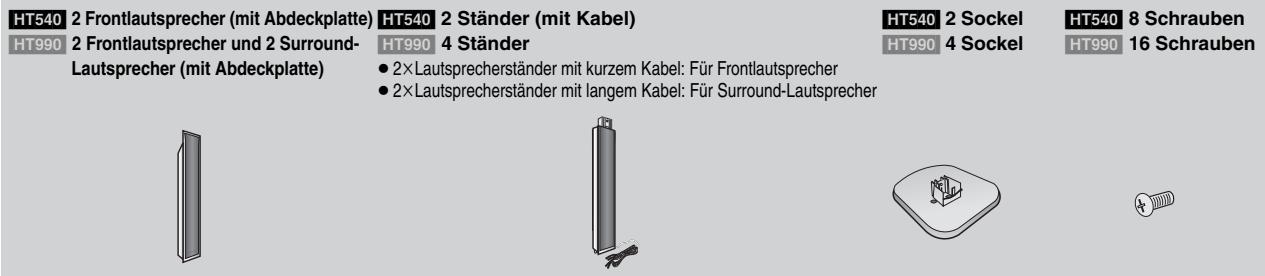

□ HT540 2 Ständer HT990 4 Ständer

2×Lautsprecherständer mit kurzem Kabel

2× Lautsprecherständer mit langem Kabel

HT540 2 Sockel HT990 4 Sockel

HT540 8 Schrauben HT990 16 Schrauben

HT540 2 Abdeckplatten, HT990 4 Abdeckplatten

1 Netzkabel

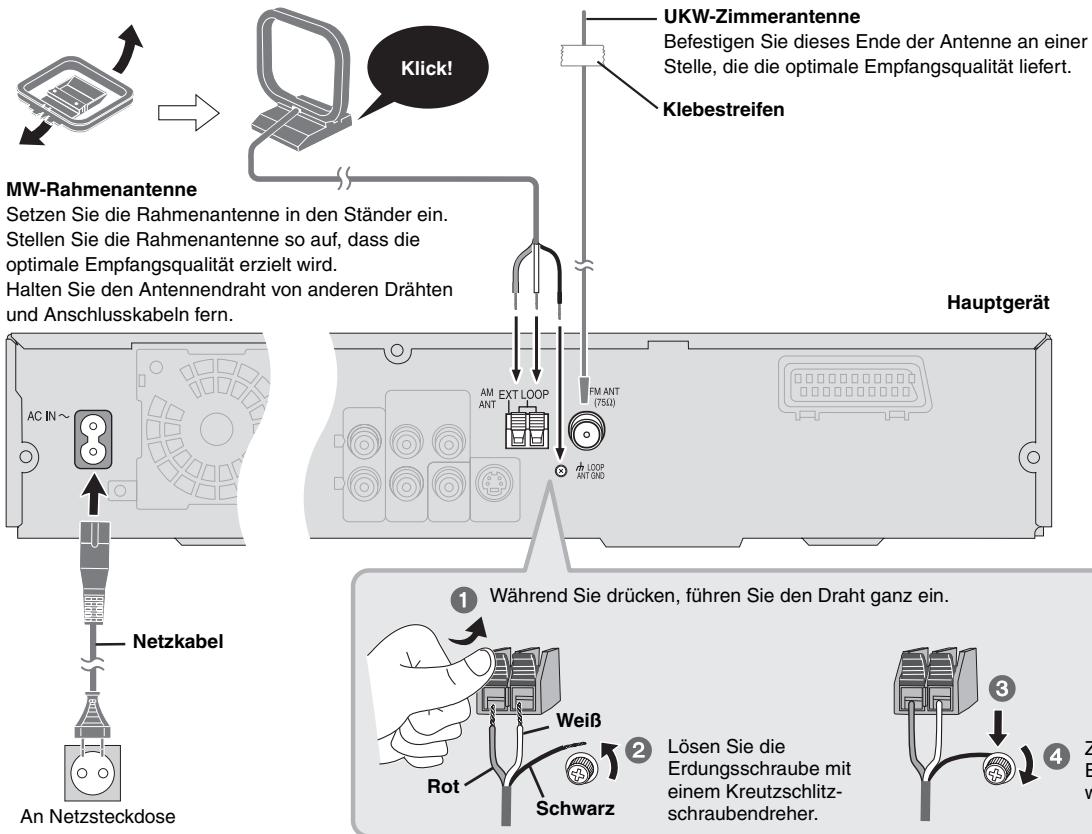

Inbetriebnahme	Zubehör	2	SCHRITT 5 Radio- und Netzkabelanschlüsse ... 10
	Einfache Einrichtung		SCHRITT 6 Vorbereiten der Fernbedienung ... 10
	SCHRITT 1 Montage der Laufsprecher...4 Optionen der Laufsprecherinstallation...6		SCHRITT 7 Ausführren von QUICK SETUP (SCHNELLE EINrichtUNG)... 11
	SCHRITT 2 Positionieren der Laufsprecher...7		Übersicht über die Bedienungselemente ... 11
	SCHRITT 3 Laufsprecheranschlüsse...8		Abspielbare Discs. ... 12
	SCHRITT 4 Audio- und Videoanschlüsse...8		Vorsichtshinweise zu Discs. ... 12

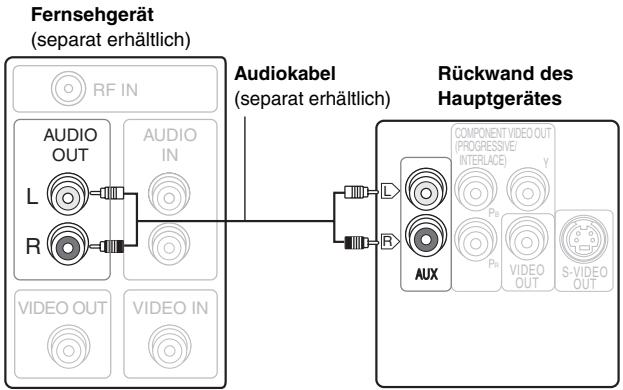

	Einfacher Audioanschluss...8		Pflege ... 12

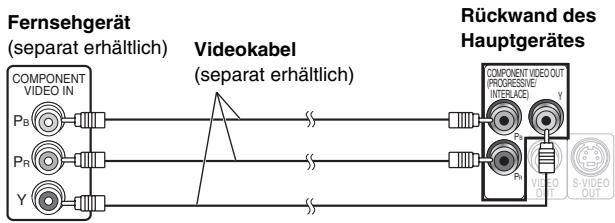

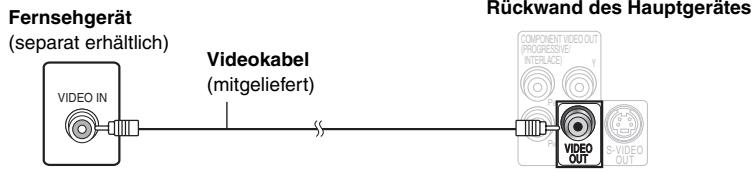

	Einfacher Videoanschluss...9		Glossar ... 13

Wiedergabe von Discs	Einfache Wiedergabe	14	Gebrauch der Bildschirmenüs	20
	Verwenden des Hauptgeräts	14	Hauptmenü	20

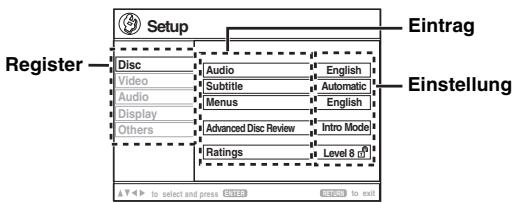

	Verwenden der Fernbedienung	15	Other Settings (Weitere Einstellungen)	21
	Praktische Funktionen	16	Ändern der Player-Grundeinstellungen	23
	Anzeige der gegenüberigen Wiedergabe-Betriebsart	16	Ändern der Laufsprecher-Verzögerungszeit	25
	Jede Gruppen-, Programm- und Zufällswiedergabe	16

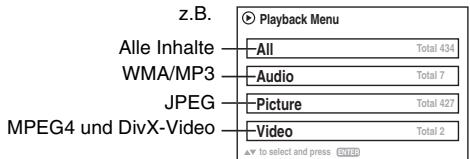

	Abspielen von Datendiscs mit Navigationsmenüss	17
	Abspielen von Datendiscs	17
	Auswähen eines Titels mit CD-Text	18
	Abspielen von HighMAT™-Discs	18
	Wiedergabe von RAM und DVD-R/-RW (DVD-VR)-Discs.	18

Weitere Bedienvorgänge	Verwenden des Radios	26	Verbessern des Bassklangs: H.BASS	29
	Automatisches Feststellen von Sendern	26	HT990 Verbessern des Surround-Soundeffektis:
	Abrufen von Festsenden	26	Surround Enhancer	29
	Manuelle Abstimmung	26	Einstellen der Lautstärke für jeder Lautsprecher:
	RDS-Empfang.	27	Einstellung des Lautsprecher-Ausgangspegels	29

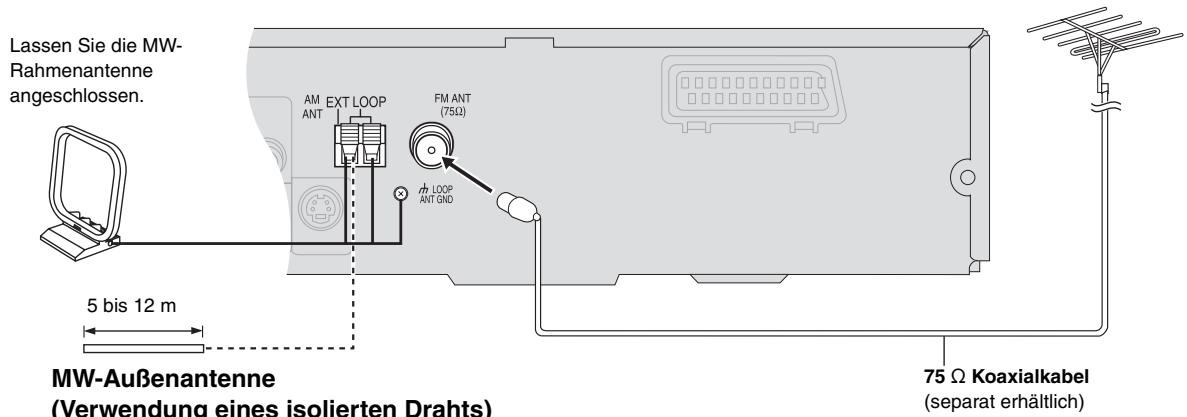

	Verwenden einer Außenantenne (optional)	27	Weitere nützliche Funktionen	30

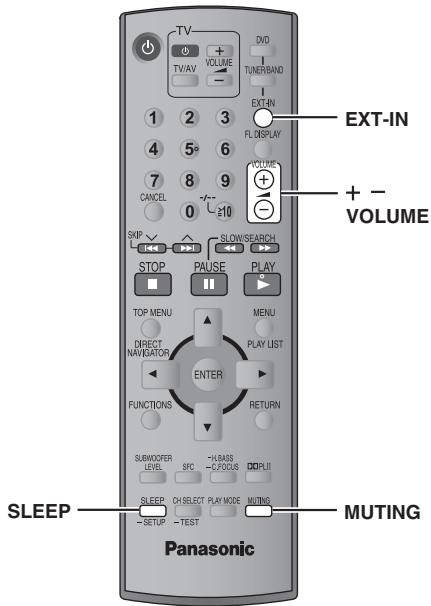

	Verwenden von Soundeffekten	28	Einstellen der Einschlaf-Zeitschaltuhr	30
	Ändern des Klangcharakterns: Klangfeldregelung	28	Stummschalten des Klangs	30
	Verbessern des Mittellautsprecher-Klangs: Center Focus	28	Gebrauch eines Kopfhörers	30
	Verbessern des Stereoklangs: Dolby Pro Logic II	28	Verwenden des Music Port	30
	Einstellen der Bassstärke: Subwoofer-Ausgangspegel	28	Fernbedienung anderer Geräte	31

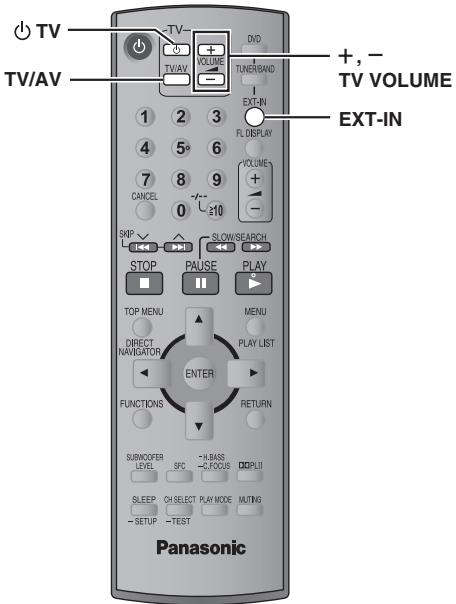

			Bedienung des Fernsehgeräts	31

Referenz	Vorsichtsmaßnahmen	32	Fehlersuchanleitung	33

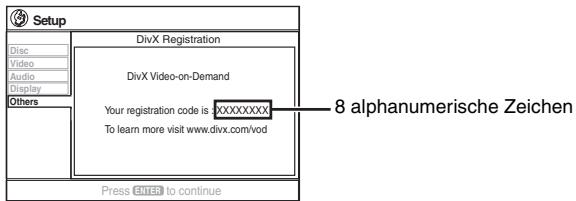

	Hinweise zum DivX VOD-Inhalt	32	Technische Daten	36

HT540 Frontlautsprecher

HT990 Front- und Surround-Lautsprecher

Vorbereitung

• Nehmen Sie die Montage auf einem weichen Tuch vor, um Schäden und Kratzer zu vermeiden.
• Verwenden Sie zum Zusammenbau einen Kreuzschlitzschraubendreher.
• Bitte vergewissern Sie sich, dass die aufgeführten Zubehörteile vollständig vorhanden sind, bevor Sie mit Zusammenbau, Aufstellung und Anschluss der Lautsprecher beginnen. Die Lautsprecher und Ständer sind jeweils baugleich und können beliebig auf der rechten und linken Seite verwendet werden.
• Hinweise zu einer möglichen Wandmontage finden Sie auf Seite 6.

Hinweis

• HT990: Die Front- und Surround-Lautsprecher unterscheiden sich.
• Überprüfen Sie den Aufkleber an der Rückwand jedes Lautsprechers, bevor Sie den Ständer daran befestigen (→ Seite 7).
• Der Ständer mit dem kurzen Kabel ist für die Frontlautsprecher vorgesehen.

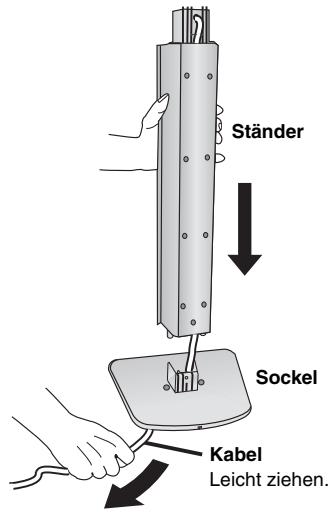

1 Bringen Sie den Ständer am Sockel an.

① Führen Sie das Lautsprecherkabel durch den Sockel. Dies geht schneller, wenn Sie das Kabel auf der Hälfte lose falten (nicht quetschen), den gefalteten Abschnitt durch das Loch führen und dann den Rest des Kabels durch den Sockel nachziehen.

② Bringen Sie den Ständer am Sockel an, während Sie leicht am Lautsprecherkabel ziehen.

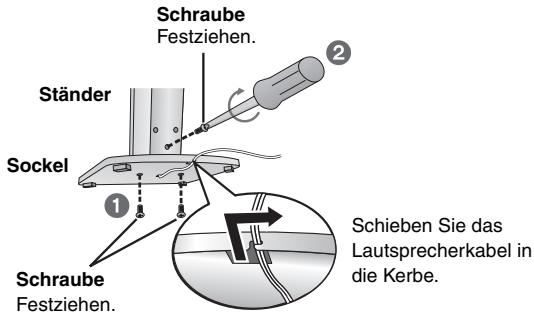

2 Sichern Sie den Ständer am Sockel.

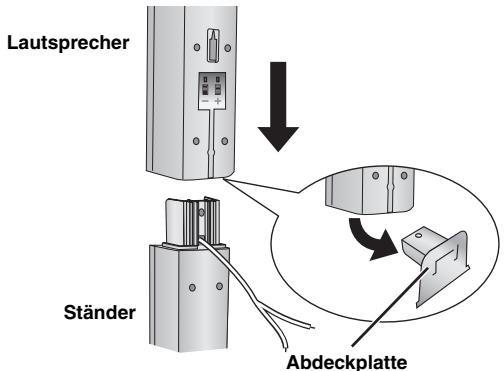

3 Bringen Sie den Lautsprecher am Ständer an.

① Ziehen Sie das Ende des Lautsprecherkabels heraus und führen Sie es zwischen die Grate.

② Bringen Sie den Lautsprecher am Ständer an.

Vor Anbringen der Lautsprecher entfernen und für die Wandmontage aufheben (→ Seite 6).

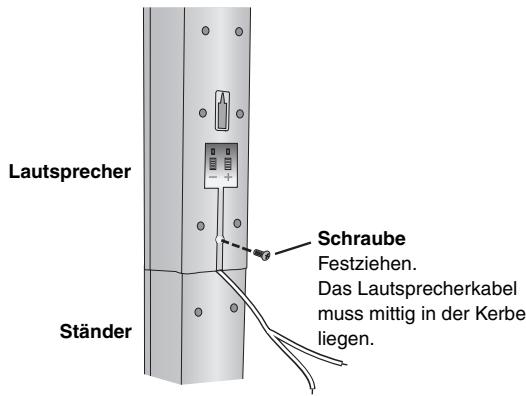

4 Sichern Sie den Lautsprecher am Ständer.

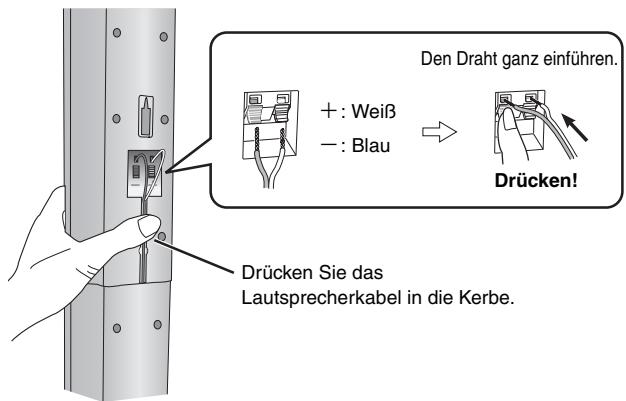

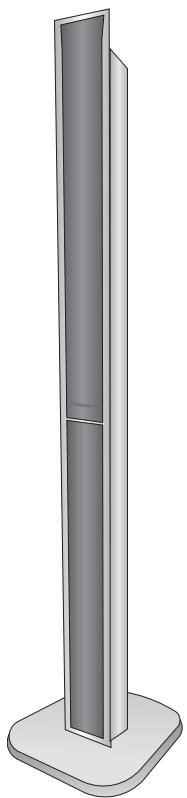

5 Schließen Sie das Lautsprecherkabel an.

Montiert!

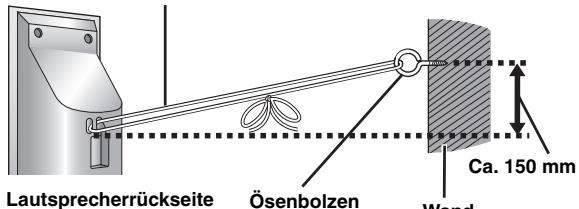

■ Sichern der Lautsprecher gegen Umfallen

Bitte besorgen Sie sich Ösenbolzen, die zum Einschrauben in die jeweils zur Verankerung vorgesehene Oberfläche geeignet sind. - Konsultieren Sie bei Bedarf einen Fachmann bezüglich der geeigneten Vorgehensweise bei Montage an einer Betonwand oder an einer Stelle, wo der Werkstoff keinen festen Halt für Schrauben bietet. Bei unsachgemäßer Befestigung können Wand oder Lautsprecher beschädigt werden.

Bindfaden (separat erhältlich)

Von der Wand zum Lautsprecher

führen und fest verknoten.

(separat

erhältlich)

Optionen der Laufsprecherinstallation

■ Montage an einer Wand

Alle Laufsprecher (außer Subwoofer) können an der Wand befestigt werden.

Die zur Montage vorgesehene Wand oder andere Oberfläche (Pfeiler usw.) muss ein Tragvermögen von mindestens 10 kg pro Schraube besitzen. Bitte konsultieren Sie bei Wandmontage der Lautsprecher einen Fachmann bezüglich der geeigneten Vorgehensweise. Bei unsachgemäßer Montage können Wand und Lautsprecher beschädigt werden. - Es wird dringend empfohlen, die Front- und Surround-Lautsprecher (beim Modell HT840 nur die Frontlautsprecher) bei einer Wandmontage mit Bindfaden (separat erhältlich) zu sichern, damit sie nicht herunterfallen können.

HT540

2 Schrauben

4 Schrauben

HT540

2 Abdeckplatten

HT990

4 Abdeckplatten

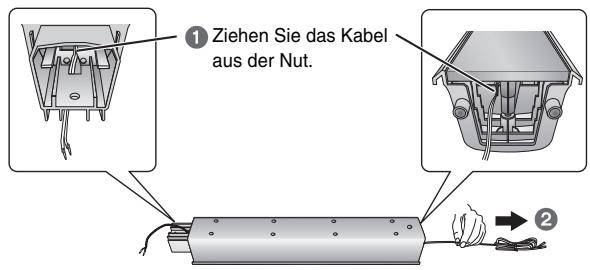

Vorbereitung für Front- und Surround-Lautsprecher (beim Modell HT540 nur Frontlautsprecher)

1 Entfernen Sie das Lautsprecherkabel vom Ständer.

2 Schließen Sie das Kabel an (siehe Seite 5).

① Bringen Sie die Abdeckplatte am Front- oder Surround-Lautsprecher an (beim Modell HT540 nur am Frontlautsprecher).

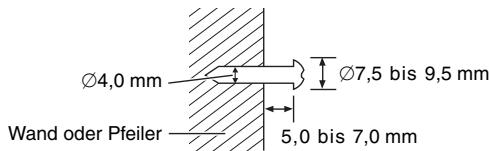

② Schrauben Sie eine Schraube (separat erhältlich) an einer geeigneten Stelle in die zur Montage vorgesehene Wand.

③ Hängen Sie den Lautsprecher an die Wand, indem Sie die Schraube(n) in das Loch bzw. die beiden Löcher an der Rückwand des Lautsprechers einpassen.

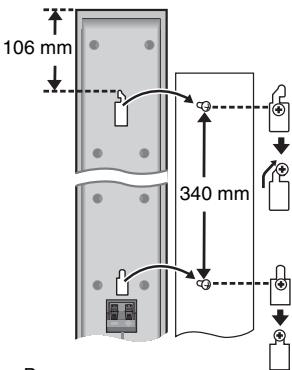

Frontlautsprecher HT540

Front- und Surround-Lautsprecher HT990

Mittellautsprecher

Surround-Lautsprecher HT540

z.B.

Bei Montage in dieser Position besteht die Gefahr, dass der Lautsprecher herunterfällt, wenn er an der Wand nach links oder rechts verschoben wird.

Verändern Sie die Lage des Lautsprechers so, dass sich die Schraube in dieser Position befindet.

Erneute Anbringung des Lautsprecherkabels am Ständer

1 Entfernen Sie die acht Schrauben vom Ständer, und nehmen Sie das Lautsprechernetz ab.

2 Positionieren Sie das Kabel.

Drücken Sie das Kabel in die Nut.

3 Befestigen Sie das Lautsprechernetz mit den Schrauben.

■ Befestigung an Lautsprecherständern

(separat erhältlich)

[Außer Frontlautsprecher (HT540 HT990) und Surround-Lautsprecher (HT990)]

Vergewissern Sie sich vor dem Kauf von Lautsprecherständern, dass diese die unten aufgeführten Bedingungen erfüllen.

Bitte beachten Sie die Angaben zu Durchmesser und Länge der Schrauben sowie zum Abstand zwischen den Schrauben im Diagramm rechts unten.

Die Lautsprecherständer müssen ein Tragvermögen von mindestens 10 kg besitzen. - Die Lautsprecherständer müssen so konstruiert sein, dass ein stabiler Stand auch dann gewährleistet ist, wenn die Boxen in einer hohen Lage befestigt werden.

z.B. Mittellautsprecher

Metallschraubenlöcher Zur Anbringung an Lautsprecherständern

5 mm, Gewindesteigung 0,8 mm

Abdeckplattendicke plus 7 mm bis 10 mm

Lautsprecherständer

(separat erhältlich)

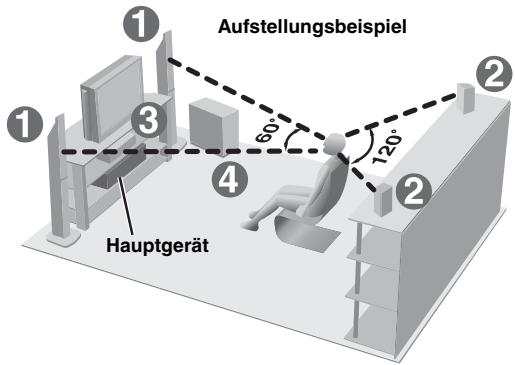

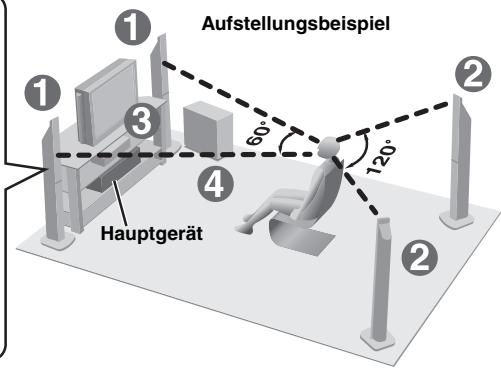

Die Art und Weise, wie die einzelnen Lautsprecher angeordnet werden, kann die Wiedergabe der Bässe und das erzeugte Klangfeld stark beeinflussen. Bitte beachten Sie daher die folgenden Hinweise:

• Stellen Sie die Lautsprecher grundsätzlich auf einer ebenen, stabilen Unterlage auf. Werden Lautsprecher zu nahe am Boden oder zu dicht an Wänden oder Zimmerecken aufgestellt, kann das dazu führen, dass die Bässe übermäßig betont werden. Wände und Fenster sollen möglichst mit dicken Vorhängen abgedeckt werden.
• Linke und rechte Lautsprecher sind austauschbar, jeder nicht Front- und Surround-Lautsprecher.
• Stellen Sie die Frontlautsprecher, den Mittellautsprecher und die Surround-Lautsprecher jeweils etwa im gleichen Abstand von der Hörposition auf. Bei den in den obigen Schemen angegebenen Winkeln handelt es sich lediglich um Richtwerte.

HT540 FRONT (L, R)

2 SURROUND (L, R)

3 MITTE

SUBWOOFER

HT990 1 FRONT (L, R)

2

Verwenden Sie einen Frontlautsprecher nicht als Surround-Lautsprecher oder umgekehrt. Überprüfen Sie den Typ jedes einzelnen Lautsprechers anhand des Aufklebers an der Rückwand des Frontlautsprechers.

Lautsprecheretikett

• Verwenden Sie ausschließlich die mitgelieferten Lautsprecher. Durch den Gebrauch von anderen Lautsprecherboxen kann das Gerät beschädigt werden, und die Klangqualität wird beeinträchtigt.
• Stellen Sie die Lautsprecher auf einer ebenen Unterlage auf, damit sie nicht umkippen können. Falls eine Aufstellung auf einer ebenen Unterlage nicht möglich ist, müssen geeignete Maßnahmen getroffen werden, um ein Umkippen der Lautsprecher zu verhindern.

Hauptgerät Hinweis

• Sorgen Sie für einen Mindestabstand von 10 mm zwischen den Lautsprechern und der Anlage, damit eine ausreichende Belüftung gewährleistet ist.
• Halten Sie für ausreichende Belüftung und guten Luftzug um das Gerät herum einen Abstand von mindestens 5 cm zu allen Seiten hin ein. Die Belüftungsschlitze des Hauptgeräts dürfen nicht blockiert werden.

Mittellautsprecher

• Die vom Mittellautsprecher erzeugten mechanischen Schwingungen können Bildstörungen verursachen, wenn der Mittellautsprecher direkt auf dem Fernsehgerät aufgestellt wird. Stellen Sie den Mittellautsprecher daher auf einem Hi-Fi-Schrank oder Regal auf.
• Um zu verhindern, dass die Lautsprecher herunterfallen, sollten sie nicht direkt auf dem Fernsehgerät aufgestellt werden.

Subwoofer

Stellen Sie den Subwoofer rechts oder links neben dem Fernsehgerät auf, auf dem Boden oder auf einem stabilen Regal, damit keine mechanischen Schwingungen erzeugt werden. Halten Sie etwa 30 cm Abstand vom Fernsehgerät ein.

Achtung

• Stellen Sie sich nicht auf den Sockel. Seien Sie vorsichtig, wenn Kinder in der Nähe sind.

z.B. Frontlautsprecher

Der mit einem Netz bespannte Bereich der Lautsprecher darf nicht berührt werden.

z.B. HT540 Surround-Lautsprecher

Hinweise zum Gebrauch der Lautsprecher

• Eine Wiedergabe mit hohem Lautstärkepegel über längere Zeiträume hinweg kann zu einer Beschädigung der Lautsprecher und einer Verkürzung ihrer Lebensdauer führen.
• Verringern Sie den Lautstärkepegel in den folgenden Situationen, um Beschädigungen zu vermeiden:
• Bei Wiedergabe von verzerrtem Klang.
• Wenn die Lautsprecher wegen eines Schallplattenspielers, Rauschens von UKW-Sendungen oder des Sinussignals eines Oszillators, einer Test-CD oder eines elektronischen Instruments nachhallen.
• Bei der Einstellung des Klangcharakters.
• Beim Ein- und Ausschalten des Gerätes.

Bei Auftreten von Farbstörungen beim Fernsehempfang.

Die Front- und Mittellautsprecher sind für den Betrieb in unmittelbarer Höhe eines Fernsehgerätes ausgelegt, dennoch kann es je nach Fernsehgerät und Platzierung der einzelnen Komponenten zu Bildstörungen kommen.

In einem solchen Fall schalten Sie das Fernsehgerät etwa 30 Minuten lang aus.

Meistens wird eine derartige Störung durch die eingebaute Entmagnetisierung des Fernsehgerätes beseitigt. Falls nicht, stellen Sie die Lautsprecher in einem größeren Abstand vom Fernsehgerät auf.

Achtung

• Das Hauptgerät und die Lautsprecher im Lieferumfang dürfen nur wie in dieser Bedienungsanleitung beschrieben verwendet werden. Anderenfalls können Verstärker und/oder Lautsprecher beschädigt werden, und es besteht die Gefahr eines Brandes. Falls es zu einer Beschädigung gekommen ist oder eine plötzliche Abnahme der Leistung festgestellt wird, wenden Sie sich bitte an Ihren Fachhändler oder eine Kundendienststelle. Bitte versuchen Sie auf keinen Fall, diese Lautsprecher auf andere Weise als in dieser Bedienungsanleitung beschrieben an einer Wand zu befestigen.

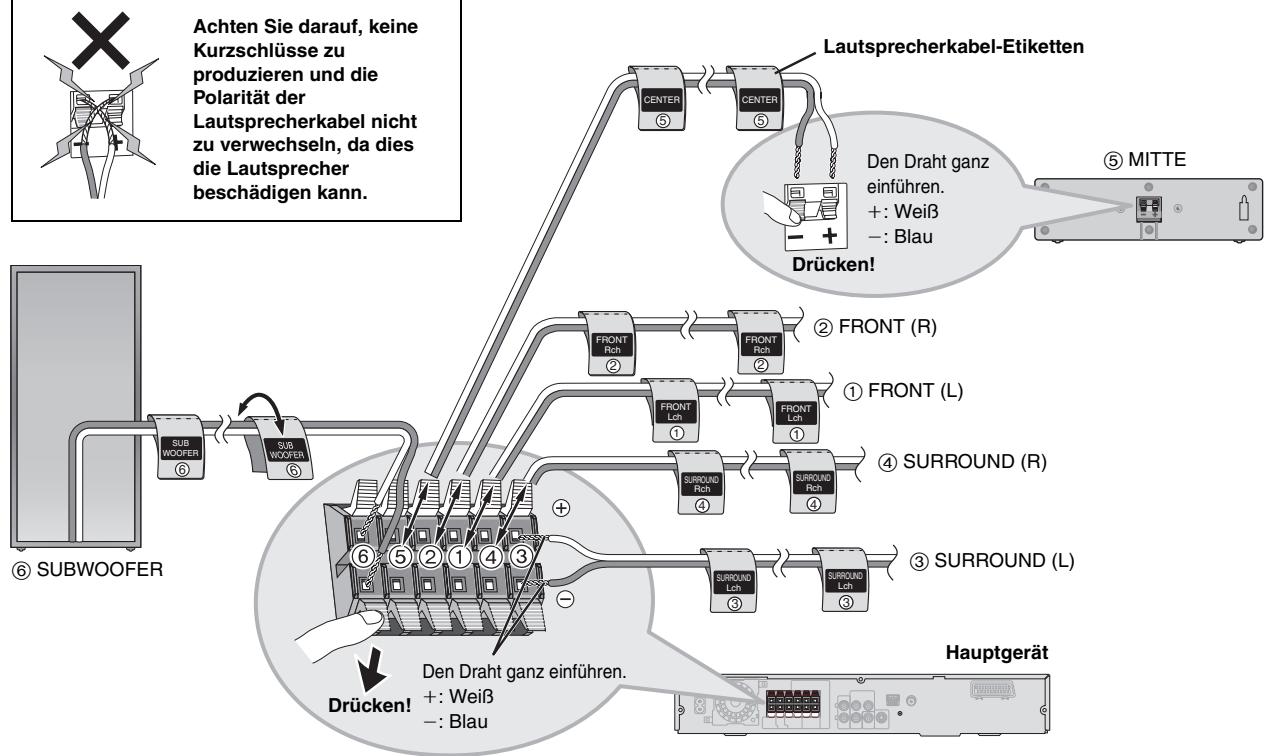

SCHRITT 3: Lautsprecheranschlüsse

Lautsprecherkabel

HT540

• 1× kurzes Kabel: Für Mittellautsprecher
• 2× lange Kabel: Für Surround-Lautsprecher

HT990

• 1× kurzes Kabel: Für Mittellautsprecher

2 Bögen mit Etiketten für Lautsprecherkabel

• Bringen Sie die Etiketten an den Lautsprecherkabeln an, um die Identifizierung der einzelnen Lautsprecher beim Anschließen zu erleichtern.

SCHRITT 4: Audio- und Videoanschluss

• Stellen Sie den Anschluss an das Fernsehgerät nicht indirekt über einen Videorecorder her. Anderenfalls kann es aufgrund einer Kopierschutzvorrichtung vorkommen, dass das Bild nicht einwandfrei auf dem Fernsehschirm angezeigt wird.
• Schalten Sie das Fernsehgerät vor dem Anschließen aus, und schlagen Sie bezüglich der Anschlüsse auch in der Bedienungsanleitung des Fernsehgerätes nach.

Videokabel

Einfacher Audioanschluss

• Über diesen Audioanschluss kann der Klang vom Fernsehgerät über das Heimkino-System ausgegeben werden. Siehe „Fernbedienung anderer Geräte“ (→ Seite 31).

Einfacher Videoanschluss

Weitere Videoanschlüsse für bessere Bildqualität

COMPONENT VIDEO OUT

• Verwenden der COMPONENT VIDEO OUT-Buchse

Die COMPONENT VIDEO OUT-Buchse bietet ein klareres Bild als die S-VIDEO OUT-Buchse. Von diesen Buchsen können sowohl Komponentensignale mit Zwischenzeilenabtastung als auch solche mit Zeilensprungabtastung ausgegeben werden. Wenn der Videoanschluss an diesen Buchsen hergestellt wird, werden die Farbdifferenzsignale (P/S / P/R) und das Luminanzsignal (Y) getrennt ausgegeben, um eine originalgetreue Farbwiedergabe zu erhalten.

Die Beschriftung der Komponentensignal-Videoeingangsbuchsen ist je nach Ausführung des verwendeten Fernsehgerätes bzw. Monitors verschieden (z.B. Y/PB/PR, Y/B-Y/R-Y, Y/CB/CR). Verbinden Sie gleichfarbige Buchsen. - Wählen Sie bei Herstellung dieser Verbindung „Video/YPbPr“ oder „S-Video/YPbPr“ aus QUICK SETUP (→ Seite 11) aus. Wenn „RGB/No Output“ ausgewählt ist, wird das RGB-Signal über die SCART (AV)-Buchse ausgegeben, jedoch nicht über die Component Video-Ausgangsbuchsen.

So geben Sie Videomaterial mit Zeilensprungabtastung wieder

• Verbinden Sie das Gerät mit einem Fernsehgerät, das mit Zeilensprungabtastung kompatibel ist.
• Stellen Sie „Video Output Mode“ auf „480p“ oder „576p“, und folgen Sie den Anweisungen auf dem Menübildschirm (→ Seite 21, Picture Menu).
• Panasonic-Fernsehgeräte mit den Eingangsbuchsen 625 (576)/50i-50p, 525 (480)/60i-60p sind kompatibel mit Zeilensprungabtastung. Konsultieren Sie den Hersteller, wenn Sie ein Fernsehgerät einer anderen Marke besitzen.

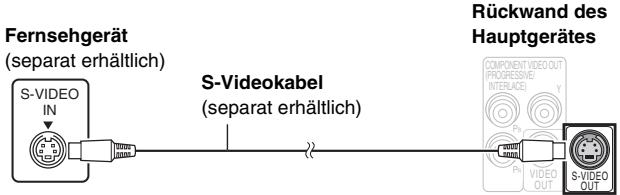

S-VIDEO OUT

- Verwenden der S-VIDEO OUT-Buchse

Das an der S-VIDEO OUT-Buchse anliegende Videosignal liefert im Vergleich zum Anschluss an der VIDEO OUT-Buchse ein Bild mit lebhafteren Farben, da das Farbsignal (C) getrennt vom Luminanzsignal (Y) ausgegeben wird. (Das tatsächliche Ergebnis hängt vom Fernsehgerät ab.)

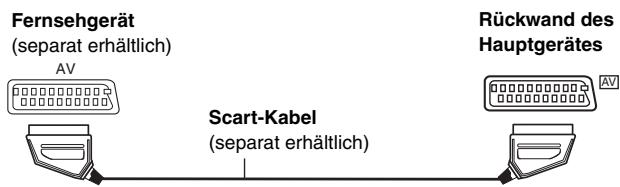

SCART

- Verwenden der SCART (AV)-Buchse

Um eine Verbesserung der Bildqualität zu erzielen, können Sie den Typ des von der SCART (AV)-Buchse ausgegebenen Videosignals dem jeweils verwendeten Fernsehgerät entsprechend von „Video“ auf entweder „S-Video“ oder „RGB“ einstellen. Wählen Sie „S-Video/YPbPr“ oder „RGB/No Output“ aus QUICK SETUP (→ Seite 11). Über diesen Anschluss kann auch der Klang vom Fernsehgerät über das Heimkino-System ausgegeben werden. Weitere Informationen finden Sie unter „Fernbedienung anderer Geräte“ (→ Seite 31).

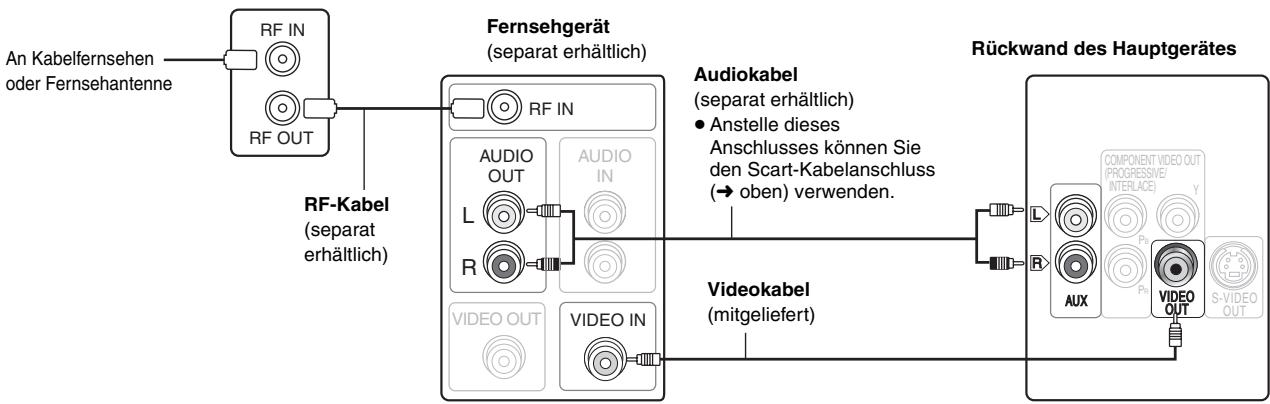

■ Anschluss an Kabelfernsehen oder Videorecorder

Kabelfernsehen oder Videorecorder (separat erhältlich)

SCHRITT 5: Radio- und Netzkabelanschlüsse

MW-Rahmenantenne

UKW-Zimmerantenne

Netzkabel

• Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind.
• Verwendung einer Außenantenne (optional) (→ Seite 27).

Energieeinsparung

Auch im ausgeschalteten Zustand nimmt das Hauptgerät eine geringe Menge Strom auf (ca. 0,5 W). Trennen Sie daher den Netzstecker von der Netzsteckdose, um Energie zu sparen, wenn das Gerät längere Zeit nicht benutzt wird.

Nach erneutem Anschließen an das Stromnetz müssen bestimmte gespeicherte Einstellungen neu vorgenommen werden.

Hinweis

Das mitgelieferte Netzkabel ist nur für den Einsatz mit diesem Gerät vorgesehen. Verwenden Sie es nicht in Verbindung mit anderen Geräten. Verwenden Sie auch keine Netzkabel für andere Geräte mit diesem Gerät.

SCHRITT 6: Vorbereiten der Fernbedienung

Fernbedienung

Batterien

Legen Sie die Batterien so ein, dass die Pole (+ und -) mit denen der Fernbedienung übereinstimmen.

• Keine Akkus verwenden.
• Verbrauchte Batterien sachgerecht entsorgen.

Vermeiden Sie es:

• alte und neue Batterien gemeinsam einzulegen;
• Batterien verschiedener Sorten gemeinsam einzulegen;
• Batterien starker Wärme oder offenen Flammen auszusetzen;
• Batterien zu zerlegen oder kurzzuschließen;
• zu versuchen, Alkali- oder Manganbatterien aufzuladen;
• Batterien mit teilweise abgelöster Ummantelung zu verwenden. Unsachgemäße Handhabung von Batterien kann zum Auslaufen von Elektrolytflüssigkeit führen, die die Fernbedienung beschädigen kann.

Nehmen Sie die Batterien heraus, wenn die Fernbedienung längere Zeit nicht benutzt werden soll. Lagern Sie die Batterien an einem kühlen, dunklen Ort.

Gebrauch

Richten Sie die Fernbedienung direkt vor dem Gerät auf den Signalsensor (→ Seite 11), innerhalb eines maximalen Abstands von 7 Metern, wobei Hindernisse auf dem Übertragungsweg zu vermeiden sind.

Das QUICK SETUP-MENU gestattet es Ihnen, erforderliche Einstellungen bequem vorzunehmen.

Zur Wiedergabe des Bildes vom Hauptgerät schalten Sie das Fernsehgerät ein und ändern den Video-Eingangsmodus (z.B. VIDEO 1, AV 1, etc.).

• Hinweise zum Ändern des Video-Eingangsmodus des Fernsehgerätes finden Sie in dessen Bedienungsanleitung.
• Mit dieser Fernbedienung lassen sich grundlegende Bedienvorgänge des Fernsehgeräts ausführen (→ Seite 31).

1	2	3	4	5	6
Das Gerätschalten.	Wählen Sie „DVD/CD" aus.	Drücken und Halten zur Darstellung des QUICK SETUP-Menüss.	Nehmen Sie die Einstellungen anhand der angezeigten Informationen vor.	Drücken Sie abschiedeND QUICK SETUP.	Gedrückt halten zum Beenden.

Späteres Ändern dieser Einstellungen

Wählen Sie "QUICK SETUP" im Register "Others" aus (→ Seite 24).

Die Abbildung zeigt Modell SC-HT540.

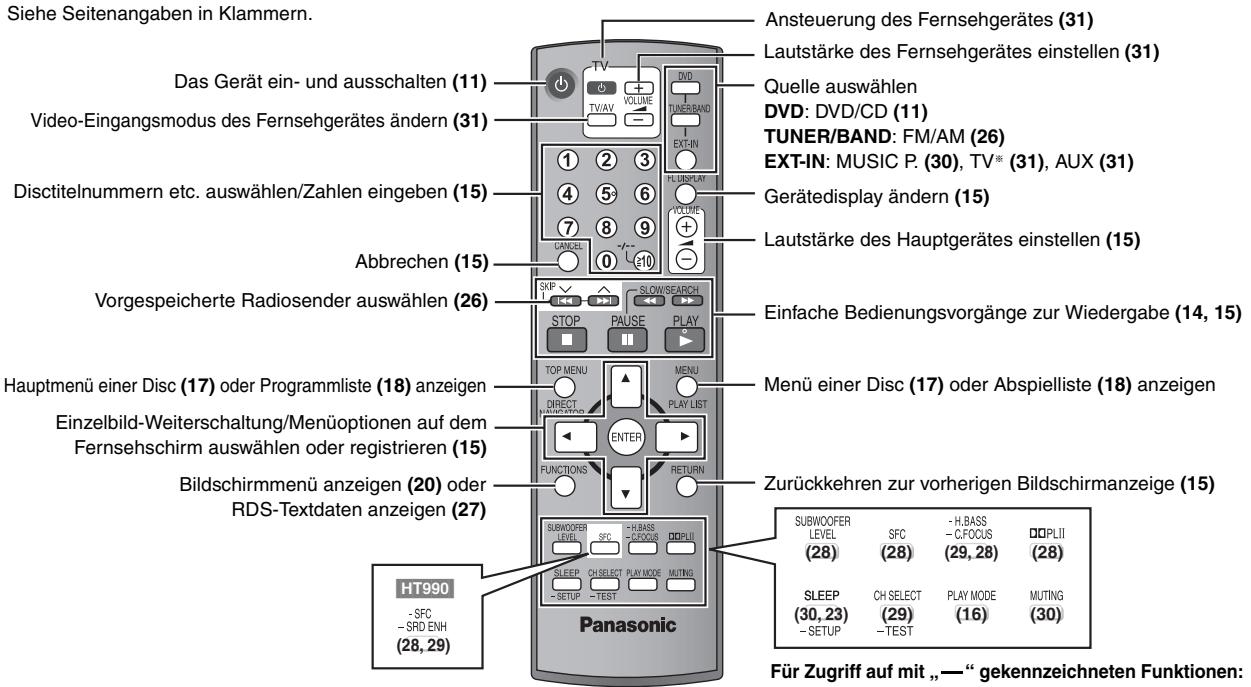

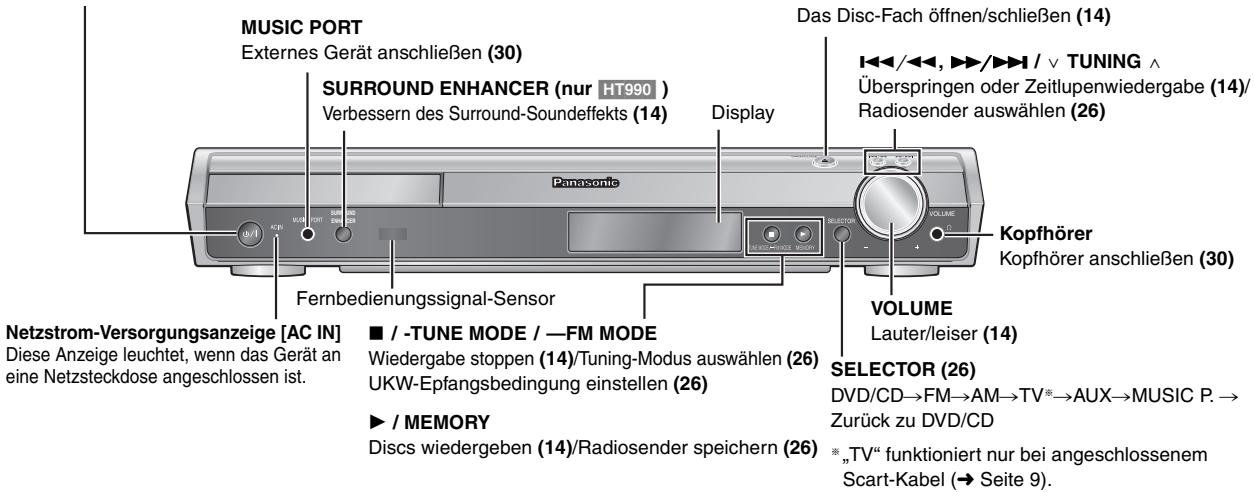

Übersicht über die Bedienungselemente

Bereitschafts-/Einschalttaste [I/I]

Drücken Sie diesen Schalter, um das Gerät aus dem Bereitschaftszustand einzuschalten und umgekehrt. Auch im Bereitschaftsmodus verbraucht das Gerät etwas Strom. (14)

2 Sekunden lang gedrückt halten.

Die Abbildung zeigt Modell SC-HT990.

OPEN/CLOSE

Das Disc-Fach öffnen/schließen (14)

TUNING

Überspringen oder Zeitlupenwiedergabe (14)/ Radiosender auswählen (26)

Die Bedienvorgänge dieser Anleitung werden meistens mit den Formaten beschrieben. Symbole wie DVD- zeigen das Format an.

DVD VIDEO VIDEO	DVD-Video DVD-V -
DVD AUDIO	DVD-Audio DVD-A DVD-V • DVD-V Einige DVD-Audio-Discs enthalten DVD-Videoinhalt. Zur Wiedergabe von DVD-Videoinhalten wahren Sie „Play as DVD-Video" im Other Menu (→ Seite 22).
COMPACT DISC DIGITAL VIDEO SUPERVIDEO	Video-CD VCD • Einschießlich SVCD (entsprechend IEC62107)
DVD RAM RAM 4.7	DVD-RAM DVD-VR MP3 JPEG MPEG4 DivX *1 • DVD-VR Aufgezeichnet mit Geräten, die Version 1.1 des Video Recording Format (eine vereinheitliche Video-Aufzeichnungsnorm) verwenden, wie beispelseweise DVD-Videorecorder, DVD-Videok cameras, PCs usw. • JPEG Aufgenommen mit Panasonic SD Multi Cameras oder DVD-Videorecordern mit DCF (Design rule for Camera File system) Standardversion 1.0. • MPEG4 Aufgenommen mit Panasonic SD Multi Cameras oder DVD-Videorecordern [entsprechend den SD VIDEO-Spezifikationen (ASF-Norm)/MPEG4 (Simple Profile) Videosystem/G.726 Audiosystem].
DVD R R4.7 DVD RW R R DL	DVD-R (DVD-Video)*2/DVD-RW (DVD-Video) DVD-V • Discs, die mit DVD-Videorecordern oder -kameras bespielt und finalisiert*3 wurden. DVD-R (VR)*2/DVD-RW (VR) DVD-VR • Discs, die auf DVD-Videorecordern oder DVD-Videok cameras aufgenommen und finalisiert*3, wurden, die Version 1.1 (oder nur 1.2 DVD-R DL) des Video Recording Format (eine vereinheitliche Video-Aufzeichnungsnorm) verwenden. DVD-R/DVD-RW MP3 JPEG MPEG4 DivX *1 • Finalisieren*3 Sie die Disc nach der Aufnahme.
-	+R (Video)*2/+RW (Video) DVD-V • Discs, die mit DVD-Videorecordern oder -kameras bespielt und finalisiert*3 wurden.
COMPACT DISC DIGITAL AUDIO TEXT	CD CD WMA MP3 JPEG VCD MPEG4 DivX *1 • Dieses Gerät ist zum Abspielen von CD-R/RW-Discs geeignet, die in einem der oben aufgeführten Formate bespielt wurden. Beenden Sie die Aufnahmesitzungen oder finalisieren*3 Sie die Disc nach beendeter Aufzeichnung. • CD Dieses Gerät ist kompatibel mit HDCD, unterstützt aber nicht die Funktion Peak Extend (eine Funktion, die den Dynamikbereich von Signalen auf hoher Ebene erweitert). HDCD-codierte CDs klingen better, da sie mit 20 Bit codiert sind, im Vergleich zu 16 Bit bei allen anderen CDs. • WMA MP3 JPEG Dieses Gerät kann auch HighMAT-Discs abspeilen. • WMA Dieses Gerät unterstützt keine Multiple Bit Rate (MBR: eine Daten bei demselben Inhalt, die in verschiedenen Bit-Raten codiert wurde).

1 Mit DivX Ultra hinzugekommene Funktionen werden nicht unterstützt. ² Einschließlich einseitiger, doppelt beschichteter Discs. ^*3 Bei der Finalisierung handelt es sich um ein Verfahren, das eine Wiedergabe der Disc mit kompatiblen Geräten ermöglicht. - Je nach Disc-Typ oder Zustand der Aufzeichnung kann es vorkommen, dass nicht alle oben aufgelisteten Discs mit dem Gerät abgespielt werden können.

Nicht mit diesem Gerät abspielbare Discs

DVD-RW Version 1.0, DVD-ROM, CD-ROM, CDV, CD-G, SACD und Photo-CD, DVD-RAM-Discs, die nicht aus ihrer Cartridge entfernt werden können, 2,6-GB und 5,2-GB DVD-RAM sowie im Handel als "Chaoji VCD" vertriebene Discs einschließlich CVD, DVCD und SVCD, die nicht der Norm IEC62107 entsprechen.

Videosysteme

• Dieser Player kann sowohl PAL als auch NTSC wiedergeben, aber Ihr Fernsehgerät muss mit dem auf der Disc verwendeten System kompatibel sein. -PAL-Discs können auf einem NTSC-Fernsehgerät nicht korrekt wiedergegeben werden.
• Dieses Gerät kann NTSC-Signale in PAL 60 umwandeln, zur Anzeige auf einem PAL-Fernsehgerät (→ Seite 24, „NTSC Disc Output" in Register „Video").

Vorsichtshinweise zu Discs

■ Reinigen von Discs

Mit einem feuchten Tuch abwischen und dann trocken wischen.

Vorsichtshinweise zur Handhabung

• Bringen Sie keine Etiketten oder Aufkleber auf Discs an. Dies kann ein Verwellen der Disc verursachen, wodurch sie unbrauchbar wird.
• Beschreiben Sie die Etikettenseite einer Disc nicht mit einem Kugelschreiber oder anderen Schreibutensilien.
• Verwenden Sie keine Schallplatten-Reinigungssprays, Benzol, Farbverdünner, Antistatikflüssigkeiten oder andere Lösungsmittel.
• Verwenden Sie keine kratzfesten Schutzhüllen oder Abdeckungen.
• Vermeiden Sie den Einsatz der folgenden Arten von Discs:
• Discs, auf denen sich Klebstoffreste von abgezogenen Aufklebern oder Etiketten befinden (Leih-Discs usw.).
• Stark verwelte oder gesprungene Discs.
• Unregelmäßig geformte (z.B. herzförmige, eckige usw.) Discs.

Pflege

Reinigen Sie dieses Gerät mit einem weichen, trockenen Tuch.

• Verwenden Sie auf keinen Fall Alkohol, Lackverdünner oder Benzin zum Reinigen dieses Gerätes.
• Bitte lesen Sie vor der Verwendung eines chemisch behandelten Reinigungstuchs die dem Tuch beiliegende Gebrauchsanweisung aufmerksam durch.

Verwenden Sie keine der im Handel erhältlichen Linsenreiniger, da dies zu Fehlfunktionen des Geräts führen kann. Das Reinigen der Linse ist im Allgemeinen nicht notwendig, was jedoch von der Betriebsumgebung abhängig ist.

Vergewissern Sie sich vor einem Transport des Gerätes, dass sich keine Disc im Disc-Fach befindet. Falls eine Disc beim

Transport eingelegt bleibt, kann dies eine schwere Beschädigung von Disc und Gerät verursachen.

Decoder

Ein Decoder stellt die codierten Audiosignale auf DVDs wieder auf ihren ursprünglichen Zustand her. Dies wird als Decodierung bezeichnet.

DivX

DivX ist eine beliebte Medientechnologie, die von DivX, Inc. entwickelt wurde. DivX Media-Dateien enthalten hoch komprimierte Videos mit einer hohen Bildqualität und relativ geringer Dateigröße.

Dolby Digital

Dieses Verfahren zur Codierung von Digitalsignalen wurde von Dolby Laboratories entwickelt. Bei den Signalen kann es sich um (2-kanalige) Stereosignale oder um mehrkanalige Audiosignale handeln. Mit diesen Verfahren können große Audiodatenmengen auf einer Disk aufgenommen werden.

DTS (Digital Theater Systems)

Dieses Surround-System ist weltweit in Filmtheatern verbreitet. Da es sich durch eine saubere Kanaltrennung auszeichnet, lassen sich äußerst realistische Klangeffekte damit erzielen.

Dynamikbereich

Beim Dynamikbereich handelt es sich um die Differenz zwischen dem leisesten Ton, der noch über dem Betriebsgeräusch des Geräts wahrnehmbar ist, und dem lautesten Ton, der abgegeben werden kann, bevor Verzerrungen im Klang auftreten.

Film und Video

DVD-Videos werden entweder von Film oder von Video aus aufgenommen. Dieses Gerät kann den verwendeten Typ erkennen und danach die passende Methode für die Zeilensprungabtastung bestimmen.

Film: Aufgenommen mit 25 Vollbildern (PAL-Discs) oder 24 Vollbildern pro Sekunde (NTSC-Discs). (auch NTSC-Discs, die mit 30 Bildern pro Sekunde aufgenommen wurden). Allgemein passend für Kinofilme.

Video: Aufgenommen mit 25 Vollbildern/50 Halbbildern (PAL-Discs) oder 30 Vollbildern/60 Halbbildern pro Sekunde (NTSC-Discs). Allgemein passend für Fernsehspiele und Trickfilme.

Vollbild-Standbild und Halbbild-Standbild

Vollbilder sind die Standbilder, die zusammengenommen einen Film ergeben. Es gibt ungefähr 30 Vollbilder pro Sekunde.

Jedes Vollbild setzt sich aus 2 Halbbildern zusammen. Bei herkömmlichen Fernsehsystemen werden diese Halbbilder nacheinander auf dem Bildschirm angezeigt, um Vollbilder zu erzeugen.

Ein Standbild erscheint auf dem Bildschirm, wenn das Laufbild pausiert wird. Ein Vollbild ist aus zwei abwechselnden Halbbildern aufgebaut, so dass sich ein verschwommenes Bild ergeben kann, jedoch ist die allgemeine Bildqualität hoch.

Ein Halbbild-Standbild ist nicht verschwommen, enthält jedoch nur die Hälfte der Informationen eines Vollbild-Standbilds, so dass es eine geringere Bildqualität aufweist.

I/P/B

Bei der für DVD-Video-Discs verwendeten Videokompressions-Norm MPEG 2 werden die folgenden 3 Bildtypen zur Codierung jedes Vollbilds auf dem Bildschirm verwendet.

I: I-Bild (Intra-Codierung) Dieses Bild weist die beste Bildqualität auf und deshalb empfiehlt es sich, bei der Einstellung der Bildqualität ein I-Bild zu verwenden. P: P-Bild (Prädiktiv-Codierung) Bei diesem Bildtyp erfolgt die Codierung auf der Grundlage eines früheren I- oder P-Bilds. B: B-Bild (bidirektionale Prädiktiv-Codierung) Bei diesem Bildtyp erfolgt die Codierung durch Vergleichen des vorigen mit dem nächsten I- und P-Bild, deshalb hat dieser Typ die geringste Menge an Bildinformationen.

Dieses System wird zum Komprimieren/Dekomprimieren von Standbildern verwendet. Wenn Sie JPEG als Speichersystem auf Digitalkameras usw. ausgewählt haben, werden die Daten auf 1/10 bis 1/100 ihrer Originalgröße komprimiert. Der Vorteil von JPEG liegt in den geringeren Qualitätseinbußen im Vergleich zum Grad der Komprimierung.

Dabei handelt es sich um unkomprimierte Digitalsignale, die denen auf CDs ähnlich sind.

MP3 (MPEG Audio Layer 3)

Eine Audio-Komprimierungsmethode, die Audiodaten ohne hörbaren Qualitätsverlust auf ein Zehntel ihrer Größe komprimiert.

MPEG4

Ein Komprimierungssystem für die Verwendung bei mobilen Geräten oder in einem Netzwerk, das eine äußerst effiziente Aufnahme bei einer niedrigen Bitrate ermöglicht.

Wiedergabesteuerung (PBC)

Falls eine Video-CD mit Wiedergabesteuerung versehen ist, können Sie Szenen und Informationen mittels der Menüs wählen.

Zeilensprungabtastung/Zwischenzeilenabtastung

Der Videosignalstandard PAL hat 576 abgetastete Zwischenzeilen (i), wohingegen bei der progressiven Abtastung, genannt 576p, die doppelte Anzahl an Zeilen verwendet wird.

Für den NTSC-Standard werden diese 480i bzw. 480p genannt. Die Ausgabe mit progressiver Abtastung ermöglicht die hochauflösende Wiedergabe von Videodaten, die auf Medien wie DVD-Video aufgenommen wurden.

Ihr Fernseher muss mit der progressiven Abtastung kompatibel sein.

Abtastfrequenz

Bei der Abtastung handelt es sich um ein Verfahren zur Umwandlung der innerhalb eines bestimmten Zeitintervalls gewonnenen Samples der Spitzen der Klangwellenform (analoges Signal) in Binärziffern (digitale Codierung). Da die Abtastfrequenz die Anzahl der pro Sekunde gewonnenen Samples angibt, entsprechen höhere Werte der Abtastfrequenz einer getreueren Reproduktion des Originalklangs.

WMA (Windows Media™ Audio)

WMA ist ein Kompressionsformat, das von Microsoft Corporation entwickelt wurde. Es erreicht die gleiche Klangqualität wie MP3 mit einer kleineren Dateigröße als MP3.

Zur Wiedergabe des Bildes vom Hauptgerät schalten Sie das Fernsehgerät ein und ändern den Video-Eingangsmodus (z.B. VIDEO 1, AV 1, etc.).

• Hinweise zum Ändern des Video-Eingangsmodus des Fernsehgerätes finden Sie in dessen Bedienungsanleitung.

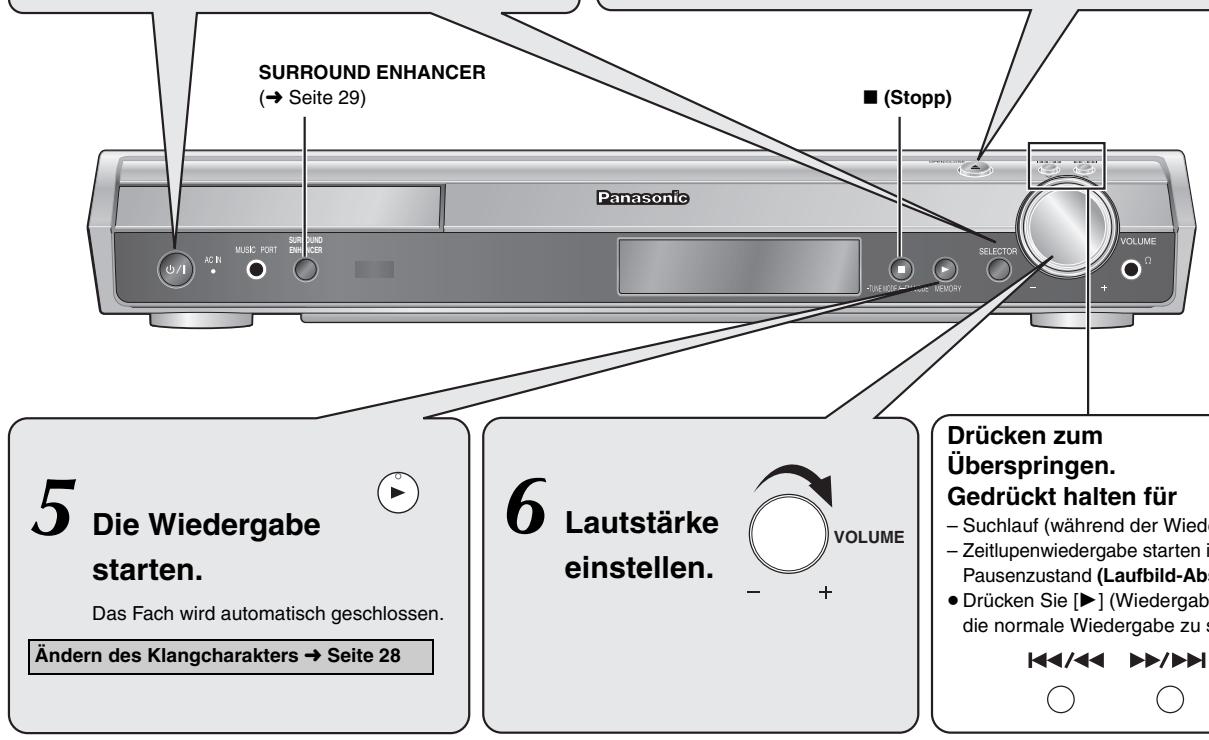

Verwendendes Hauptgerät

Die Abbildung zeigt Modell SC-HT990.

1 Das Gerät einschalten.

2 „DVD/CD“ auswählen.

SELECTOR

• Mit „AUX“ oder „TV“ werden Videorecorder-, Fernseh- oder Kabelfernsehprogramme angezeigt. (Siehe Seite 9 zu den notwendigen Anschlüssen.)

3 Das Disc-Fach öffnen.

OPEN/CLOSE

4 Die Disc einlegen.

• Legen Sie doppelseitige Discs so ein, dass die Beschriftung der Seite, die Sie abspielen möchten, nach oben zeigt.
• Für DVD-RAM, entfernen Sie die Disc aus der Cartridge, bevor Sie sie verwenden.

Hinweis

Die Disc rotiert weiter, während Menüs angezeigt werden. Drücken Sie, wenn Sie mit den Menüs fertig sind, [■] (Stopp), um den Laufwerkmotor und den Fernsehschirm zu schonen. Die Gesamtanzahl der Titel wird möglicherweise bei +R / +RW nicht korrekt angezeigt.

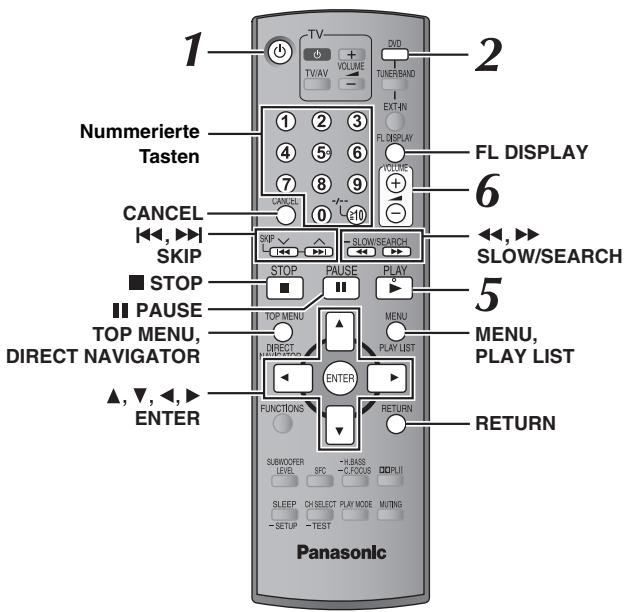

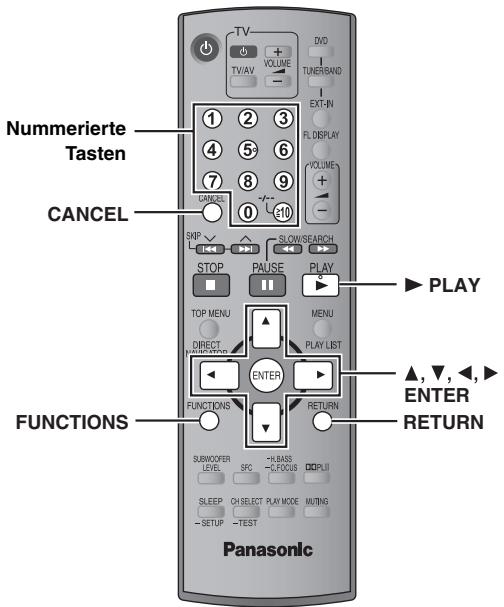

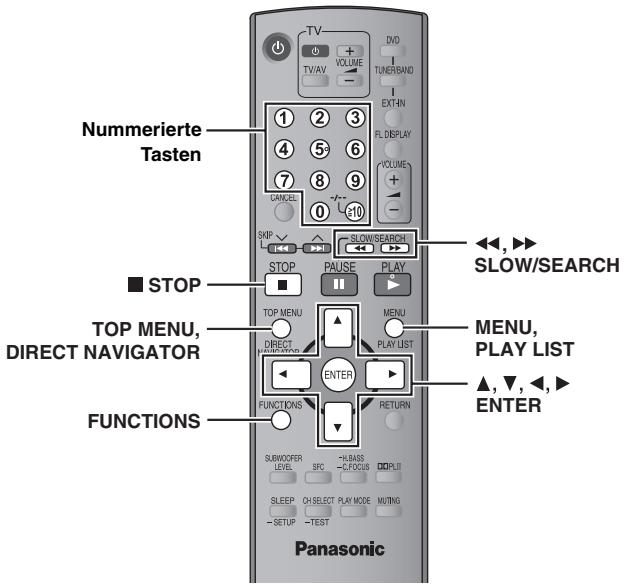

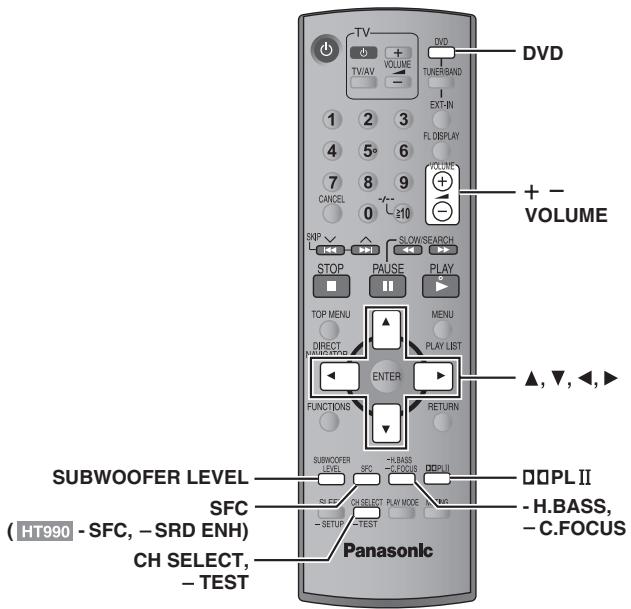

Verwendung der Fernbedienung

Stopp	STOP	Während die Anzeige „RESUME“ im Display erscheint, wird die aktuelle Position gespeichert. • Drücken Sie [▶ PLAY], um die Wiedergabe fortzusetzen. • Drücken Sie [■ STOP] noch einmal, um die gespeicherte Position zu Löschen.
Pause	PAUSE	• Drücken Sie [▶ PLAY], um die Wiedergabe neu zu starten.

Überspringen	SKIP	-
	Überspricken	WMA MP3 JPEG MPEG4 DivX [Bei Programm- und Zufällswiedergabe steht diese Funktion nicht zur Verfügung (→ Seite 16).] [▲,▼]: Gruppe überspringen [▼,▶]: Inhalt überspringen

Suchlauf (während der Wiedergabe)	SLOW/SEARCH →→→ Zeitlupenwiedergabe (im Pausenzustand)	· Bis zu 5 Geschwindigkeitsstufen. · Drücken Sie [▶ PLAY], um die normale Wiedergabe zu starten.
		· VCD Zeitlupenwiedergabe: nur in Vorwärtsrichtung. · MPEG4 DivX Zeitlupenwiedergabe: Funktioniert nicht.

Einzelbild- Weiterschaltung (im Pausenzustand)

DVD-A (Laufbild-Abschnitt) DVD-VR DVD-V VCD ENTER VCD Nur in Vorwärtsrichtung.

Wahl von Einträgen des Bildschirmmenüss

Auswählen ENTERT Registrieren

-

Zahl eingeben	DVD-VR ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ≥10	DVD-A ① → [1] → [2] z.B. zur Eingabe von 12: [≥10] → [1] → [2] VCD mit Wiedergabesteuierung Drücken Sie [■ STOP], um die Wiedergabsteuerungsfunktion abzubrechen, und drücken Sie dann die Zifferntasten.
	ENTER	WMA MP3 JPEG MPEG4 DivX z.B. zur Eingabe von 123: [1] → [2] → [3] → [ENTER]
	CANCEL	• Drücken Sie [CANCEL], um eine falsch eingegebene Ziffer zu halten.

Disc-MENU	TOP MENU DIRECT NAVIGATOR	DVD-A DVD-V Anzeigen des Hauptmenü’s einer Disc. DVD-VR Crücken Sie die Taste, um die Programme anzuzeigen (→ Seite 18).
	MENU PLAY LIST	DVD-V Anzeigen eines Disc-Menü’s. DVD-VR Crücken Sie die Taste, um eine Abspiellmente anzuzeigen (→ Seite 18).
	RETURN ○	VCD mit Wiedergabesteuierung Anzeigen eines Disc-Menü’s.

Zurückkehren zur vorherigen Bildschirm- anzeige

RETURN

-

		DVD-VR MP3 MPEG4 DivX Zeitanzeige ←→Informationsanzeige (z.B. DVD-VR Programmnummer)
Display des Hauptgerätes	FL DISPLAY	JPEG Bei aktivierter Diashow (→ Seite 20): SLIDE←→Inhaltsnummer Bei deaktivierter Diashow: PLAY←→Inhaltsnummer

Anzeige der Wiedergabe-Betriebsart

Drücken Sie [FUNCTIONS].

Mit jedem Drücken der Taste:

Hauptmenü (→Seite 20) → Basisinformationen → Details ↑—— aus (keine Bildschirmmenü) ←

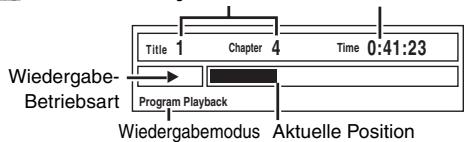

Basisinformationen

Beispiel: DVD-V Laufende Wiedergabe-Nummer Verstrichene Spielzeit

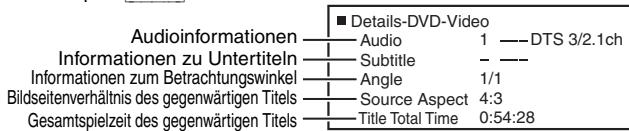

Details

Beispiel: DVD-V

• MPEG4 DivX Video- und Audioinformationen werden während der Suche nicht angezeigt.

Jede Gruppen-, Programm- und Zufallswiedergabe

• Die Auswahl von „Play as Data Disc" in Other Menu (→ Seite 22) wird möglich, wenn die folgenden Funktionen zur Wiedergabe von WMA-, MP3-, JPEG-, MPEG4 oder DivX Video-Inhalten nicht verfügbar sind.
• DVD-V Bestimmte Einträge werden nicht abgespielt, bzw. sie einprogrammiert wurden.
• DVD-A Bestimmte Discs enthalten Bonusgruppen. Wenn nach Wahl einer Bonusgruppe eine Aufforderung zur Eingabe des Passworts auf dem Bildschirm erscheint, müssen Sie das Passwort über die Zifferntasten eingeben, bevor die betreffende Bonusgruppe abgeschlossen werden kann. Einzelheiten zum Passwort finden Sie in der Begleitliteratur der jeweiligen Disc.

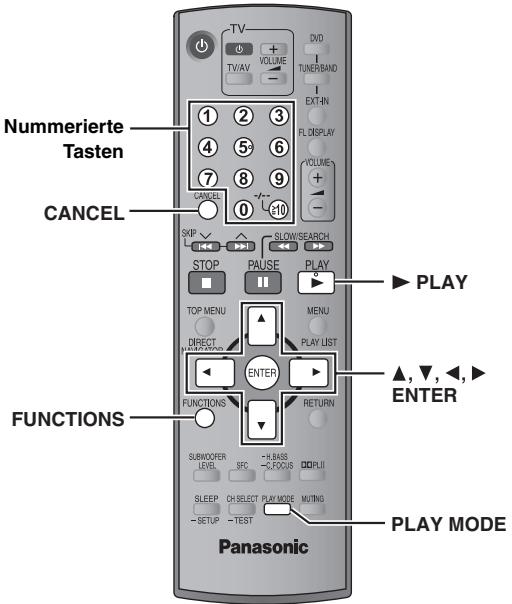

Drucken Sie im Stoppmodus [PLAY MODE].

Alle Bildschirmanzeigen für Gruppen-, Programm- und Zufallswiedergabe werden nacheinander aufgerufen.

So beenden Sie den Modus für alle Gruppen, den Programm- oder den Zufallsmodus

Drucken Sie im Stoppmodus mehrmals [PLAY MODE].

Abspielen aller Gruppen

DVD-A

Drucken Sie [▶ PLAY].

Programmwiedergabe (bis zu 32 Disc-Einträge)

1 Betätigen Sie die Ziffer des gewünschten Eintrags.

(WMA MP3 JPEG MPEG4 DivX Drucken Sie [ENTER], um die Auswahl zu bestätigen.)

Beispiel: [DVD-V]

1

• Wiederholen Sie diesen Schritt, um weitere Disc-Einträge zu programmieren.
• So wählen Sie eine 2-stellige Nummer

z.B. zur Eingabe von 12: [≥10] → [1] → [2]

WMA MP3 JPEG MPEG4 DivX [1] → [2] → [ENTER]

2 Drücken Sie [▶ PLAY].

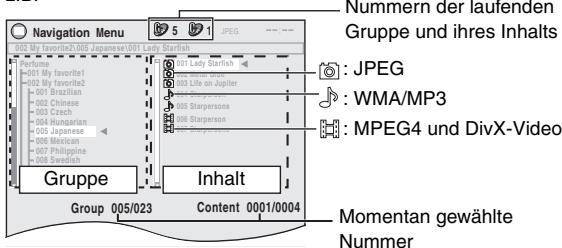

So wählen Sie einen Eintrag mit den Pfeiltasten aus

Drücken Sie [ENTER] und [▲,▼], um einen Eintrag auszuwählen, und dann [ENTER], um die Auswahl zu bestätigen.

Wahl aller Disc-Einträge

Während das Feld „Chapter“, „Track“ oder „Content“ hervorgehoben ist, drücken Sie [▲,▼] zur Auswahl von „ALL“. Drücken Sie dann [ENTER] noch einmal, um die Auswahl zu bestätigen.

Beispiel: DVD-V

So ändern Sie das ausgewählte Programm

1 Drücken Sie [▲,▼] zur Auswahl der Programmnummer. 2 Betätigen Sie die Zifferntasten zum Ändern des gewünschten Eintrags. (WMA MP3 JPEG MPEG4 DivX Drücken Sie [ENTER], um die Auswahl zu bestätigen.)

So löschen Sie das ausgewählte Programm

1 Drücken Sie [▲,▼] zur Auswahl der Programmnummer. 2 Drücken Sie [CANCEL] (oder drücken Sie [▲,▼,◀,▶] zur Auswahl von „Clear“ und dann [ENTER]).

So löschen Sie das ganze Programm

Drücken Sie „Clear all“ mit [▲,▼,◀,▶] und dann [ENTER].

Das gesamte Programm wird auch durch Ausschalten des Gerätes,

Öffnen des Disc-Fachs oder Wechseln der Programmquelle gelöscht.

Zufallswiedergabe

1 DVD-A DVD-V WMA MP3 JPEG MPEG4 DivX Betätigen Sie die Zifferntasten zur Wahl der gewünschten Gruppe oder des Titels.

(WMA MP3 JPEG MPEG4 DivX Drücken Sie [ENTER], um die Auswahl zu bestätigen.)

Beispiel: DVD-V

Random Playback

Choose a title. Title 1

DVD-A

• Zur Eingabe aller Gruppen drücken Sie [>], um „All“ auszuwählen, und dann [ENTER].
• Um die Anzahl einer Gruppe rückgängig zu machen, betätigen Sie die Zifferntasten, die der Nummer der zu löschenden Gruppe entsprechen.

2 Drücken Sie [▶ PLAY].

Abspielen von Datendiscs

WMA MP3

JPEG

MPEG4

DivX

TOP MENU

MENU

Die Auswahl von „Play as Data Disc“ in Other Menu (→ Seite 22) wird möglich, wenn die folgenden Funktionen zur Wiedergabe von WMA, MP3, JPEG, MPEG4 oder DivX-Videoinhalten nicht verfügbar sind.

• Abspielen von HighMAT™-Discs (→ Seite 18)

Abspielen eines Programms (Playback Menu)

1 Drücken Sie [TOP MENU].

• Zum Verlassen der Bildschirmanzeige drücken Sie [TOP MENU].

2 Drücken Sie [▲,▼] zur Auswahl von „All“, „Audio“, „Picture“ oder „Video“ und dann [ENTER].

Abspielen ausgewählter Einträge (Navigation Menu)

1 Drücken Sie [MENU].

• Zum Verlassen der Bildschirmanzeige drücken Sie [MENU]. Z.B.

2 Drücken Sie [▲,▼], um eine Gruppe auszuwählen, und bestätigen Sie mit [ENTER].

3 Abspielen des Gruppeninhalts in festgelegter Reihenfolge: Drücken Sie [ENTER].

Abspielen ausgewählten Inhalts starten

Drücken Sie [▲,▼] zur Auswahl und dann [ENTER].

Zur Wiedergabe von WMA/MP3-Dateien bei Anzeige eines JPEG-Standbilds auf dem Fernsehschirm wählen Sie zunächst die JPEG-Datei aus und dann den Audioinhalt.

(Der umgekehrte Bedienungsablauf funktioniert nicht.)

Gebrauch von Untermenüs

① Bei Anzeige des Navigationsmenüs drücken Sie [FUNCTIONS]. ② Drücken Sie [Δ, ∇], um einen Eintrag auszuwählen, und bestätigen Sie mit [ENTER].

Die angezeigten Einträge sind je nach Disc-Typ unterschiedlich.

✓ Multi	Gruppen und Inhalte werden angezeigt.
List	Anzeigen nur des Inhalts
Tree	Anzeigen nur von Gruppen
Thumbsail	Anzeigen von Pikogrammen JPEG
Next group	Sprung zur nächsten Gruppe
Previous group	Sprung zur vorherigen Gruppe
All	WMA/MP3, JPEG, MPEG4 und DivX-Video
Audio	nur WMA/MP3
Picture	nur JPEG
Video	nur MPEG4 und DivX-Video
Help display	Umschalten zwischen Bedienerführung und Anzeige der verstrichenen Spielzeit
Find	Zum Suchen von Inhalt oder Gruppen nach Name (→ unter)

Suchen von Inhalten oder Gruppen nach Namen

Markieren Sie einen Gruppennamen, um die Gruppe zu durchsuchen, oder einen Inhaltsnamen, um dessen Inhalt zu durchsuchen.

① Bei Anzeige des Untermenüs (→ offen)

Drücken Sie [Δ, ∇] zur Auswahl von „Find“ und dann [ENTER].

*A

Find

② Drücken Sie [△, ∇] zur Auswahl eines Buchstabens und dann [ENTER].

• Wiederholen Sie diesen Schritt, um einen weiteren Buchstaben einzugeben.
• Kleinbuchstaben können ebenfalls gesucht werden.
• Drücken Sie [▲, ▷ SLOW/SEARCH], um zwischen A, E, I, O und U umzuschalten.
• Drücken Sie [<], um ein Zeichen zu löschen.
• Lassen Sie das Sternchen (*) stehen, wenn Sie nach Titeln suchen, die das eingegebene Zeichen enthalten.
• Löschen Sie das Sternchen (*), um alle Namen zu erhalten, die mit dem von Ihnen eingegebenen Buchstaben beginnen. Um das Sternchen (*) wieder einzufügen, rufen Sie das Untermenü erneut auf und wählen „Find“ aus.

③ Drücken Sie [▶], um „Find“ auszuwählen, und dann [ENTER]. Die Liste mit den Suchergebnissen erscheint. ④ Drücken Sie [▲,▼], um Inhalt oder Gruppe auszuwählen, und bestätigen Sie mit [ENTER].

Auswählen eines Titels mit CD-Text

CD

TOP MENU

MENU

Wiedergabe von RAM- und DVD-R/-RW (DVD-VR)-Discs

DVD-VR

Titel erscheinen bei der Wiedergabe von Discs mit CD-Text.

1 Drücken Sie [TOP MENU] oder [MENU].

• Zum Verlassen der Bildschirmanzeige drücken Sie [TOP MENU] oder [MENU].

Beispiel: CD-Text

2 Drücken Sie [▲,▼] zur Auswahl des Titels und dann [ENTER].

• Drücken Sie [FUNCTIONS], um die Wiedergabe-Betriebsarten und die aktuelle Position anzuzeigen.

Abspielen von HighMAT™-Discs

WMA MP3 JPEG

1 Drücken Sie [TOP MENU].

• Zum Verlassen der Bildschirmanzeige drücken Sie [■ STOP].
• Der Hintergrund wechselt zu dem auf der Disc aufgezeichneten, wenn Sie [FUNCTIONS] drücken.

2 Drücken Sie [Δ, ∇, ◁, ▷] zur Auswahl des Eintrags und dann [ENTER].

• Wiederholen Sie gegebenenfalls diesen Schritt.

z.B.

Menü: Zum Aufrufen des nächsten Menüs für Abspiellistenwahl oder eines anderen Menüs

Abspielliste: Die Wiedergabe beginnt

Auswahl aus einer Liste

1 Während der Wiedergabe drücken Sie [MENU].

• Zum Verlassen der Bildschirmanzeige drücken Sie [MENU].

z.B.

2 Drücken Sie [ und dann [▲,▼], um zwischen den Listen „Playlist“, „Group“ und „Content“ umherzuschalten.

3 Drücken Sie [▷] und dann [▲,▼], um einen Eintrag auszuwählen, und bestätigen Sie mit [ENTER].

• Titel werden nur angezeigt, wenn sie auf der Disc aufgezeichnet sind.
• Programme, Abspiellisten und Disc-Titel können nicht editiert werden.

Abspielen eines Programms

1 Drücken Sie [DIRECT NAVIGATOR].

Zum Verlassen der Bildschirmanzeige drücken Sie [DIRECT NAVIGATOR].

z.B.

2 Betätigen Sie [Δ, ] oder die Zifferntasten zur Wahl des gewünschten Programms.

• So wählen Sie eine 2-stellige Nummer z.B. 12: [≥10] → [1] → [2]
• Betätigen Sie [▶], um den Inhalt des Programms und der Disc anzuzeigen.

3 Drücken Sie [ENTER].

Wiedergabe einer Abspielliste

Dies ist nur möglich, wenn die Disc eine Abspielliste enthält.

1 Drücken Sie [PLAY LIST].

• Zum Verlassen der Bildschirmanzeige drücken Sie [PLAY LIST].

z.B.

2 Betätigen Sie [Δ, ] oder die Zifferntasten zur Wahl einer Abspielliste.

• So wählen Sie eine 2-stellige Nummer

3 Drücken Sie [ENTER].

■ Einzelwiedergabe von Szenen

① Bei Anzeige des Menüs für Abspiellisten drücken Sie [▶]. ② Drücken Sie [▲,▼] zur Auswahl von „Scene List“ und dann [ENTER]. - „Contents“ zeigt die Informationen der Abspielliste an. ③ Drücken Sie [▲,▼,◁,▷] zur Wahl der ersten Szene und drücken Sie dann [ENTER]. ① Bei Anzeige des Menüs für Abspiellisten drücken Sie [▶]. ② Drücken Sie [▲,▼] zur Auswahl von „Scene List“ und dann [ENTER]. „Contents“ zeigt die Informationen der Abspielliste an.

Tipps zur Herstellung von Daten-Discs

• Wenn es mehr als 8 Gruppen gibt, werden von der achten Gruppe an alle Gruppen in der Menüanzeige auf einer vertikalen Linie dargestellt.
• Die Darstellungsreihenfolge des Bildschirms kann von der Anzeige des Computerbildschirms abweichen.
• Das Gerät kann keine Dateien abspielen, die im „Packet Writing“-Modus aufgenommen worden sind.

DVD-RAM

• Discs müssen UDF 2.0 entsprechen.

DVD-R/RW

• Discs müssen UDF Bridge (UDF 1.02/ISO9660) entsprechen.
• Dieses Gerät unterstützt keine Multisessions. Es wird nur die Standard-Sitzung abgespielt.

CD-R/RW

• Discs müssen dem Standard ISO9660 Level 1 oder 2 (außer erweiterte Formate) entsprechen.
• Dieses Gerät unterstützt Multisession. Sind jedoch viele Sessions vorhanden, vergeht mehr Zeit bis zum Start der Wiedergabe. Halten Sie daher die Zahl der Sessions so klein wie möglich, um dies zu vermeiden.

Benennung von Ordnern und Dateien

(Dieses Gerät behandelt Dateien als Inhalt und Ordner als Gruppen.)

Versehen Sie Ordner- und Dateinamen bei der Aufzeichnung mit Präfix-Nummern. Die Nummern sollen eine einheitliche Anzahl von Ziffern enthalten und die gewünschte Wiedergabereihenfolge einhalten (dies funktioniert hin und wieder nicht).

Dateien müssen jeweils eine der folgenden Erweiterungen besitzen ( → unten).

WMA (Erweiterung: „WMA“ oder „wma“)

• Kompatible Kompressionsrate: 48 kBit/s bis 320 kBit/s
• Sie können keine kopiergeschützten WMA-Dateien wiedergeben.
• Dieses Gerät unterstützt keine Multiple Bit Rate (MBR).

MP3 (Erweiterung: „MP3“ oder „mp3“)

• Kompatible Kompressionsrate: 32 kBits/s bis 320 kBits/s
• Dieses Gerät unterstützt keine ID3-Tags.
• Kompatible Abtastfrequenzen:

DVD-RAM, DVD-R/RW: 11,02, 12, 22,05, 24, 44,1 und 48 kHz

• CD-R/RW: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 und 48 kHz

JPEG (Erweiterung: „JPG“, „jpg“, „JPEG“ oder „jpeg“)

• JPEG-Dateien, die mit einer Digitalkamera aufgenommen wurden, die der Norm DCF (Design rule for Camera File system) Version 1.0 entspricht, werden angezeigt. Möglicherweise werden Dateien, die unter Verwendung von Bildbearbeitungssoftware verändert, editiert oder gespeichert wurden, nicht angezeigt.
• Dieses Gerät ist nicht geeignet zur Anzeige von Laufbildern, MOTION JPEG und ähnlichen Formaten sowie von Standbildern eines anderen Formats als JPEG (z.B. TIFF) oder zur Wiedergabe von Bildern mit eingefügtem Tonmaterial.

MPEG4 (Erweiterung: „ASF“ oder „asf“)

• Sie können mit diesem Gerät MPEG4-Daten [entsprechend den SD VIDEO-Spezifikationen (ASF-Norm)/MPEG4 (Simple Profile) Videosystem/ G.726 Audiosystem] abspielen, die mit den Panasonic SD Multi Cameras oder DVD-Videorecordern aufgenommen wurden.
• Das Aufnahmedatum kann sich vom tatsächlichen Datum unterscheiden.

DivX (Erweiterung: „DIVX“, „divx“, „AVI“ oder „avi“) - Sie können alle Versionen von DivX®-Video (einschließlich DivX®6) [DivX-Video system/MP3, Dolby Digital oder MPEG-Audiosystem] mit der Standardwiedergabe von DivX®-Mediendateien abspielen. Mit DivX Ultra hinzugekommene Funktionen werden nicht unterstützt. - GMC (Global Motion Compensation) wird nicht unterstützt. DivX-Dateien, die größer als 2 GB sind und keinen Index haben, werden auf diesem Gerät möglicherweise nicht richtig wiedergegeben. - Dieses Gerät unterstützt alle Auflösungen bis maximal 720 × 480 (NTSC)/720 × 576 (PAL). - Sie können bei diesem Gerät bis zu zwei Arten Audio und Untertitel auswählen.

Beispiel: MP3 Stammverzeichnis

1	FUNCTIONS	Hauptmenü anzeigen.
2	Auswählen Zum nächsten Menu ENTSR Registrieren Zum vorherigen Menü	Das Menu auswählen. Beispel: DVD-V Functions Title 1/2 Chapter 3/10 Time 0:24:31 Audio 1 English Subtitle 3 German
3	Auswählen ENTSR Registrieren 1 2 3 4 5 6 7 8 9 0 ≤10	Die Einstellungen vornehmen. Beispel: DVD-V Functions Title 1/2 Chapter 3/10 Time 0:24:31 Audio 1 English Subtitle 3 German
4	RETURN	Zum Verlassen des Menüs drücken.

Hauptmenü Die angezeiteten Einträge sind je nach Typ der Disc unterschiedlich.
Program Group Title Chapter Track Playlist Content	Starten der Wiedergabe mit einem bestimmten Disc-Eintrag z.B. [DVD-VR] zur Eingabe von 12: Drücken Sie die Zifferntasten: [1] → [2] → [ENTER] Functions Program 2/16 Time 0:34:15 Audio Program Search ← 12

Time	(Time Slip und Time Search Funktionieren nicht mit +R/ +RW-Discs.) So Springen Sie stufenweise vor oder darüber (Time Slip nur bei der Wiedergabe) 1 Drücken Sie [ENTER] zweimal, sodass die Anzeige Time Slip entscheid. 2 Betätigten Sie [▲,▼] zur Wahl des gewünschten Zeitintervals, und drücken Sie dann [ENTER]. • Halten Sie [▲,▼] gedrückt, um die Zeitintervallechneller zu ändern. Starten der Wiedergabe von einem bestimmen Zeitpunkt an (Time Search) Umschalten zwischen Restzeit- und verstrichener Spielzeitanzeige
Video	MPEG4 DivX So zeigen Sie die Pixelzahl an Divx fps (Frames per second, Bilder pro Sekunde) wird ebenfalls angezeigt.
Audio	DVD-A DVD-V DivX (mit mehreren Tonspuren) So wahren Sie eine Tonspur aus DVD-VR VCD DivX Zur Auswahr von „L“, „R“ oder „LR" DVD-V (Karaoke-Disc) Zur Auswahr von „On“ oder „Off“ für Stimmen • Einzelheiten hierzu finden Sie in der Begleitliteratur der Disc. Signattyp/Daten LPCM/PPCM/Digital/DTS/MP3/MPEG: Signattyp kHz (Abstastfrequency)/bit/ch (Anzahl der Kanäle) z.B. 3/2 .1ch 1: Niederfrequenzeffekt (keine Anzeige, wenn kein Signal vorliegt) 0: Kein Surround 1: Mono-Surround 2: Stereo-Surround (links/rechts) 1: Mitte 2: Frontkanal links+Frontkanal rechts 3: Frontkanal links+Frontkanal rechts+Mitte • DivX Bei einer DivX-Disc kann es single Zeit dauern, bis die Wiedergabe beginnt, wenn Sie die Audioeinstellung ändern.
	WMA MP3 So zeigen Sie die aktuelle Bitrate bzw. Abstastfrequenz an
Still Picture	So wechseln Sie das Standbild
Thumbnail	Anzeigen von Piktogrammen
Subtitle	DVD-V DivX (mit mehreren Untertiteln) VCD (nur SVCD) So wahren Sie die Untertitelsprache aus • Bei +R/+RW wird möglicherweise eine Nummer für Untertitel angezeigt, die nicht auf dem Bildschirm erschreiben. • DVD-VR „On“ oder „Off“ entscheid nun bei Discs, die Informationen zum An- und Abschalten von Untertitel beinhalten (Informationen zum An- und Abschalten von Untertitel nichen nicht mit Panasonic DVD-Recordern aufgezeichnet werden).
Marker (VR)	DVD-VR Aufrufen einer mit einem DVD-Videorecorder aufgezeichneten Marke Drucken Sie [▲,▼] → und dann [ENTER].
Angle	(be einer Disc mit mehreren Betrachtungswinkel) So wahren Sie den Betrachtungswinkel aus
Rotate Picture	So drehen Sie ein Bild
Slideshow	Ein- und Ausschalten der Dia-Vorführung On ←→ Off Soändern Sie das Zeitintervall für die Diashow 1 (schnell) bis 5 (langsam)
Other Settings	(→ Seite 21)

Other Settings (Weitere Einstellungen) Die angezeigten Einträge sind je nach Typ der Disc entsprechend.

Play Speed

DVD-A (Laufbild-Abschnitt) DVD-VR DVD-V Soändern Sie die Wiedergabegeschwindigkeit – von „×0.6" auf „×1.4“ • Drücken Sie [▶ PLAY], um zur normalen Wiedergabe zusückzukehren. • Nach Änderung der Geschwindigkeit - Dolby Pro Logic II und Sound Enhancement haben keinen Effekt. - Die Audioausgabe schaltet auf 2-Kanal-Stereo um. - Die Abtastfrequenz 96 kHz wird in 48 kHz umgewandelt. • Je nach Aufzeinungsart kann diese Funktion u.U. nicht ausgeführrt werden.

Play Menu (Wiedergabemenü)

Dies funktioniert nur, wenn die verstrichene Spielzeit einer Disc angezeigt werden kann. Diese Funktion steht auch bei allen Arten von JPEG-Daten zur Verfügung.

Repeat	DVD-VR: Program (Programm)→All (Alle)→Off (Aus) ·Während der Abspiellisten-Wiedergabe: Scene (Szene)→ Playlist (Wiedergabeliste)→ Off (Aus) DVD-A: Track→Group (Gruppe)*→Off (Aus) DVD-V: Chapter (Kapitel)→Title (Titel)*→Off (Aus) VCD CD: Track→All (Alle)→Off (Aus) WMA MP3 MPEG4 DivX: Content (Inhalt)→Group (Gruppe)*→Off (Aus) JPEG: Group (Gruppe)*→Off (Aus) *All" (Alle) wird während aller Gruppen-(DVD-A), der Programm- oder der Zufallswiedergabe angezeigt.
A-B Repeat	Außer JPEG DVD-VR (Standbildabschnitt) MPEG4 DivX Wiederholen eines bestimmten Abschnitts Drücken Sie [ENTER] am Anfangs- und Endpunkt des gewürschten Abschnitts. Drücken Sie [ENTER] erneut, um diese Funktion aufzuheiten.
Marker	Außer DVD-VR Markieren von bis zu 5 Positionen für späteres Abspielen Drücken Sie [ENTER] (nun ist das Gerät zur Eingabe von Marken bereit.) Zum Setzen einer Marke: Drücken Sie [ENTER] (an der gewürschten Stelle). Zum Setzen einer weiteren Marke: Drücken Sie [▲, ▲] zur Auswahl von „+” → und dann [ENTER]. Zum Aufsuchen einer Marke: Drücken Sie [▲, ▲] → und dann [ENTER]. Zum Löschen einer Marke: Drücken Sie [▲, ▲] → und dann [CANCEL]. ·Bei Programm- und Zufallswiedergabe steht diese Funktion nicht zur Verfügung. ·Die hinzugeführten Marken werden beim Öffnen des Disc-Fachs und beim Umschalten des Geräts in den Bereitschaftszustand gelöscht.
Advanced Disc Review	DVD-VR (außer Standbild-Abschnitt) DVD-V (Außer +R/+RW) Erlaubt das Durchschemen der Disc und die Wiedergabe von der ausgewählten Position aus. Sie konnen entweder „Intro Mode" oder „Interval Mode" in „Advanced Disc Review" im Register „Disc" auswahlen (→ Seite 23). Wenn Sie einen Titel oder ein Programm gefunden haben Drücken Sie [▲ PLAY]. ·Je nach Disc und Wiedergabe-Position kann diese Funktion u. U. nicht ausgeführrt werden. ·DVD-VR Bei der Wiedergabe einer Abspielliste Funktioniert dies nicht (→ Seite 18).

Picture Menu (Bildmenü)

Picture Mode	Normal Cinema1: Bilder werden weicher reproductiert und Details in dunklen Szenen werden hervorgehoben. Cinema2: Lieferet ein schärferes Bild und verbessert die Detailwiedergabe in dunklen Szenen. Animation: Passend für Zeichentrick. Dynamic: Verständt den Kontrast für kraftige Bilder. User: Drücken Sie [ENTER] zur Auswahr von „Picture Adjustment" (→ unter).
	Picture Adjustment Contrast: Erhöht den Kontrast zwischen den dunklen und helleren Abschnitten des Bildes. Brightness: Das Bild wird aufgehelt. Sharpness: Stellt die Kantenschärfe für horizontale Zeilen ein. Colour: Stellt die Tönung der Bildfarbe ein. Gamma: Dient zur Einstellung der Helligkeit der dunklen Bildstellen. Depth Enhancer: Dient zur Reduzierung des groben Hintergrundrauschens, um eine bessere Tiefenwirkung zu erzielen.
Video Output Mode	So wahren Sie die passende Bildqualität für Ihr Fernsehergät aus *480p/576p (Zeilensprungablastung) *480i/576i (Zwischenzeilenablastung) Wenn Sie „xxx*p" (Zeilensprungablastung) wahren, und eine Bestätigungsanzeige erscheint, wahren Sie „Yes" nur bei Verbindung des Geräts mit einem Fernsehergät aus, das mit Zeilsensprungablastung kompatibel ist. * Die angezeigten Nummern hangen von der Disc ab, die abgeschpielt wird. Eine der obigen Nummern wird angezeigt.
Transfer Mode	Bei Wahl der Einstellung „xxx*p" (Zeilensprungablastung) (→ oben) wahren Sie diejenige Umwandlungsmethode für Ausgabe eines Videosignals mit Zeilsensprungablastung aus, die für das jeweilige Programmmaterial am besten geeignet ist. • Die Einstellung kehrt durch Ausschalten des Gerätes, Offnen des Disc-Fachs oder Wechseln der Programmquelle auf Auto oder Auto1 zusück. Bei der Wiedergabe von PAL-Discs, MPEG4 oder DivX Video-inhalten Auto: Erkennt den Film- und Video-Inhalt und Wandelt ihn entsprechend um. Video: Ist bei der Verwendung von Auto und verzerrtem Inhalt auszuwähen. Cinema: Wahren Sie diese Option, wenn im Modus Auto die Kanten des Film-Inhalts gezackt oder rau ausgehen. Wenn jeder Video-Inhalt so verzerrt ist, wie in der Abbildung rechts gezeigt, dann wahren Sie Auto. Bei Wiedergabe von NTSC-Discs Auto1: Erkennt den Film- und Video-Inhalt und Wandelt ihn entsprechend um. Auto2: Zusätzlich zu den Funktionen von Auto1 werden die Film-Inhalte mit verschiedenen Bildraten erkannt und entsprechend umgewandelt. Video: Ist bei der Verwendung von Auto1 und Auto2 und verzerrtem Inhalt auszuwähen.
Source Select DivX	Wenn Sie „Auto" auswählen, wird automatisch das Format des DivX-Inhalts bestimmt und ausgegeben. Wenn das Bild verzerrt ist, wahren Sie „I (Interlace)" oder „P (Progressive)" aus, abhängig davon, welche Format verwendet wurde, als der Inhalt der Disc aufgezeichnet wurde. Auto, I (Interlace), P (Progressive)

Other Settings (Weitere Einstellungen) Die angezeigten Einträge sind je nach Typ der Disc entsprechend.

Audio Menu (Audiomenü)

Dolby Pro Logic II	(→ Seite 28, Verbessern des Stereoklangs: Dolby Pro Logic II)
Dialogue Enhancer	Anheiten des Dialogtons von Spielfilmen DVD-V (Dolby Digital, DTS, MPEG, 3 Kanäle oder mehr, Dialogton auf Mittelkanal aufgezeichnet) DivX (Dolby Digital, 3 Kanäle oder mehr, Dialogton auf Mittelkanal aufgezeichnet) On ← → Off
Sound Enhancement	Zur Wiedergabe eines angenehmen, analogartigen Klangs DVD-VR DVD-V (nur mit 48 kHz aufgenommene Discs) WMA MP3 (Aufnahme der Disc mit einer anderen Freqenz als 8 kHz, 16 kHz oder 32 kHz) VCD CD On ← → Off · Je nach Aufzeichnungssart der Disc hat diese Funktion u.U. keine Auswirkungen. · Bei MP3 auf DVD-RAM oder DVD-R/RW funktioniert dies nicht.

Display Menu (Anzeigemenü)

Information	JPEG On←→ Off
Subtitle Position	0 bis -60 (in Schritten von je 2 Einheiten)
Subtitle Brightness	Auto, 0 bis -7
4:3 Aspect	Zur Wahl der Darstellungsweise von Videomaterial mit einem Bildseitenverhältnis von 4:3 auf einem Fernsehergerät mit einem Bildseitenverhältnis von 16:9 Normal: Das Bild wird seitlich gestreckt. Auto: Letterbox-Bildmaterial mit einem Bildseitenverhältnis von 4:3 wird erweitert, um einen größeren Bereich des Bildschirms zu fillen. Anderes Bildmaterial erscheint in voller Höhe in der Mitte des Bildschirms. Shrink: Das Bild erscheint in der Mitte des Bildschirms. Zoom: Führ eine Vergroßerung auf das Bildseitenverhältnis 4:3 durch. Wenn Ihr Fernsehergerät über eine ähnliche Funktion verfügt, sollen den Sie diese verwenden, um einen besseren Effekt zu erhalten.
Just Fit Zoom	Zur Wahl des für das verwendete Fernsehergerät am besten geeigneten Anzeigeformats, sodass das Bild den Bildschirm vollständig ausfüllt DVD-A (Laufbild-Abschnitt)DVD-VR DVD-V VCD Auto, 4:3 Standard, European Vista, 16:9 Standard, American Vista, Cinemascope1, Cinemascope2 z.B. MPEG4 DivX Standard (×0,25-Vollbildschirm), Original (aktuell aufgezeichnete Höhe) Full (Vollbildschirm) • Je nach Aufzeichnungssart kann diese Funktion u. U. nicht ausgeführrt werden.

Manual Zoom	Für manuelles Vergroßern und Verkleinern - in Schritten von 0,01-Einheiten von „×1.00“ bis „×1.60“ - in Schritten von 0,02-Einheiten von „×1.60“ bis „×2.00“ - in Schritten von 0,05-Einheiten von „×2.00“ bis „×4.00“ (nur MPEG4 DivX) • Halten Sie [▲,▼] gedrückt, um die Zeitintervalle scheller zu ändern. • MPEG4 DivX Abhängig von dem angeschlossenen Fernsehgerät und dessen Einstellungen ist es eventuell nicht möglich, bis auf „×4.00“ zu zoomen.
Bit Rate Display	DVD-A (Laufbild-Abschnitt) DVD-VR DVD-V VCD MPEG4 DivX On ←→ Off
GUI See-through	Bildschirmmenü transparent machen Off, On, Auto
GUI Brightness	Helligkeit des Bildschirmmenü einstellen -3 bis +3

Other Menu (Menü für sonstige Einstellungen)

Setup	(→ Seite 23)
Play as DVD-Video oder Play as DVD-Audio	Zur Wiedergabe von DVD-Video-Inhalt auf DVD-Audio Wöhlen Sie „Play as DVD-Video".
Play as DVD-VR, Play as HighMAT oder Play as Data Disc	Zur Verwendung von Funktionen für Datendiscs (→ Seite 17) (Zur Wiedergabe von JPEG, MP3, MPEG4 oder DivX-Videoinhalten auf DVD-RAM oder einer HighMAT-Disc ohne die HighMAT-Funktion) Wöhlen Sie „Play as Data Disc".

• Diese Einstellungen bleiben auch nach Umschalten des Gerätes in den Bereitschaftszustand erhalten.
• In der folgenden Abbildung handelt es sich bei den unterstrichenen Einträgen um die werksseitigen Voreinstellungen.

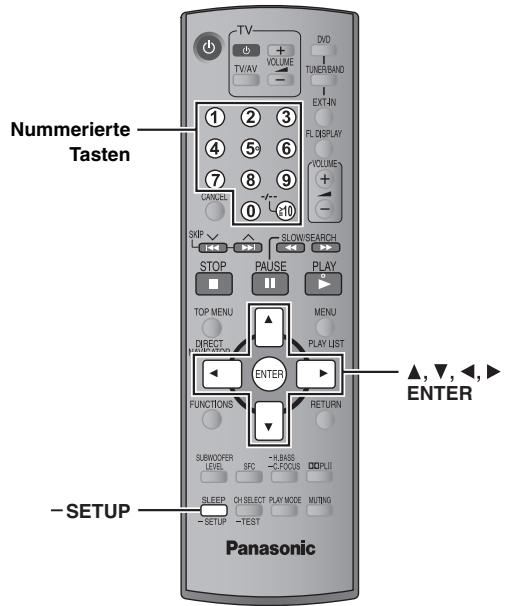

1	-SETUP	Drücken und Halten zur Darstellung des Setup-Menus. Wenn QUICK SETUP (→ Seite 11) noch nicht ausgeführrt wurde, wird der Bildschirm QUICK SETUP angezeigt.
2	Auswahlen	Das Register wahren.
	Nach rechts gehen
3	Auswahlen	Den Eintrag wahren.
	Registrieren
4	Auswahlen	Die Einstellungen vornehen.
	Registrieren
5	-SETUP	Gedrückt halten zum Beenden.

QUICK SETUP ermöglicht es, alle Einträge innerhalb des schraffierten Bereichs der Reihe nach einzustellen.

■ „Disc“-Register

Audio Dient zur Wahl der Tonspursprüche.	• English • Polish	• French • Swedish	• German • Dutch	• Italian • Original*1	• Spanish • Other*****2
Subtitle Dient zur Wahl der Untertitelsprüche.	• Automatic*3 • Spanish	• English • Polish	• French • Swedish	• German • Dutch	• Italian • Other*****2
Menu Dient zur Wahl der Sprache der Disc-Menus. Nach einer Änderung der im QUICK SETUP-MENU eingestelltten Menüsprache ändert sich diese Einstellung bereits.	• English • Polish	• French • Swedish	• German • Dutch	• Italian • Other*****2	• Spanish • Other*****2
Advanced Disc Review (→ Seite 21)	• Intro Mode: Überblick über alle Titel/Programme. • Interval Mode: Überblick nicht nur über alle Titel und Programme, sondern auch über jeder des Intervall mit 10 Minuten innerhalb eines Titels/Programms.
Ratings Stellen Sie eine Sicherungsstufe ein, um die Wiedergabe von DVD-Videoe einszuschranken.	Einstellen der Kindersicherung (bei Wahl der Stufe 8) • 8 No Limit • 0 Lock All: Verhinder das Abspielern von Discs ohne Kindersicherungsstufe.
	Beir der Auswahl einer Sicherungsstufe erscheidt eine Password-Eingabeaufforderung. Folgen Sie den Anweisungen auf dem Bildschirm. Merken Sie sich Ihr Password. Eine Meldung erscheidt auf dem Bildschirm, wenn eine DVD-Videodisc die eingestellte Sicherheitsstufe überschreitet. Geben Sie das Password ein und folgen Sie den Anweisungen auf dem Bildschirm.

1 Die Originalsprache der Disc wird ausgewählt. 2 Geben Sie den entsprechenden Code aus der Liste der Sprachencodes ein (→ Seite 25). *3 Falls die im Eintrag „Audio“ gewählte Sprache nicht zur Verfügung steht, erscheinen Untertitel in der betreffenden Sprache (sofern auf der Disc aufgezeichnet).

QUICK SETUP ermöglicht es, alle Einträge innerhalb des schraffierten Bereichs der Reihe nach einzustellen.

■ „Video“-Register

TV Aspect Dient zur Wahl der Einstellungen, die Ihrem Fernsehergät oder ihren Wünschen entsprechen.	4:3 Pan&Scan: Fernsehergät mit regulären Bildseiteverhältnis (4:3) Breitformat-Video material wird am linken und rechten Bildrand beschritten, sodass es den Bildschirm füllt (sofern dies nicht von der Disc gespeppt ist).
	4:3 Letterbox: Fernsehergät mit regulären Bildseiteverhältnis (4:3) Breitformat-Video material wird im Letterbox-Format darestellt.
	16:9: Breitformat-Fernsehergät (Bildseiteverhältnis 16:9)
TV Type Dient zur Anpassung der Videoausgabe an den Fernsehergätätyp.	Standard (Direct View TV) Projection TV • CRT Projector • Plasma TV • LCD TV/Projector
Time Delay Nehmen Sie diese Einstellung bei Anschluss eines Plasma-Displays vor, falls eine Verzögerung der Tonausgabe gegenüber der Bildausgabe festgestellt wird.	0ms 20ms 40ms 60ms 80ms 100ms
Video Out (AV/Component) Wahlen Sie das Format des Videosignals, das von der SCART (AV)-Buchse und den Komponentensignal-Ausgangsbuchsen ausgegeben wird.	Video/YPbPr RGB/No Output • S-Video/YPbPr
Still Mode Dient zur Angabe des im Pausenzustand angezeigten Bildtyp.	Automatic Field*4: Das Bild ist nicht verschommen, aber die Bildqualität ist schlechter. • Frame*4: Die Gesamtqualität ist hoch, aber das Bild erscheint u. U. verschommen.
NTSC Disc Output Wahlen Sie PAL 60 oder NTSC-Ausgabe bei der Wiedergabe von NTSC-Discs (→ Seite 12, Videosysteme).	PAL60: Beim Anschluss an ein PAL-Fernsehergät. NTSC: Beim Anschluss an ein NTSC-Fernsehergät.
Picture/Video Output Ändern Sie das Format für das ausgegebene Video signal für JPEG, MPEG4 und DivX-Video, wenn die Bildausgabe während der Wiedergabe gestört ist.	Automatic • PAL • NTSC/PAL60: Die Ausgabe hängt von der Einstellung „NTSC Disc Output" ab (→ oben).

■ „Audio“-Register

Dynamic Range Compression	• Off • On: Sorgt selbst bei einem niedrigen Lautstärkepegel für eine deutlich hörbare Wiedergabe, indem der Pegelbereich zwischen den leisesten und den lausten Passagen komprimiert wird. Diese Funktion ist entsprechend praktisch beim Betrachten von Spielfilmen spät nachts. (Funktioniert nur mit Dolby Digital)
Speaker Settings (→ Seite 25) Dient zur Einstellung der Verzögerungszeit für den Mittelloutsprecher und die Surround-Lautsprecher.	• Mittelloutsprecher: 0.0/1.0/2.0/3.0/4.0/5.0 ms • Surround (L/R): 0.0/5.0/10.0/15.0 ms

■ „Display“-Register

Menu Language	• English	• Français	• Deutsch	• Italiano	• Española	• Polski	• Svenska	• Nederlands
On-Screen Messages	• On	• Off
Background during Play Wählen Sie den Hintergrund während der JPEG, MPEG4 und DivX- Videowiedergabe aus.	• Black	• Grey

■ „Others“-Register

FL Dimmer Helligkeitseinstellung des Gerätedisplays ändern.	• Bright • Dim • Auto: Das Display wird abgedunkelt, die ursprüngliche Helligkeit wird wiederhergestellt, sobald irgendwelche Bedienungsvorgänge ausgeführrt werden.
DivX Registration Anzeigen des Gerät-Registrierungscodes	Sie besoinigen diesen Registierungscode, um DivX Video-on-Demand (VOD)-Inhalt zu erwerben und abzuspielen (→ Seite 32, Hinweise zum DivX VOD-Inhalt).
QUICK SETUP	• Yes • No
Re-initialise Setting Dient zur Rückstellung aller Einträge der Setup-Menus auf ihre werkseitigen Voreinstellungen.	• Yes: Die Password-Anzeige erscheidiert, wenn „Ratings" (→ Seite 23) eingestellt wurde.itte geben Sie das registrierte Password ein. Nachdem die Anzeige „INIT" vom Display verschwunden ist, schalten Sie das Gerätomal aus und wieder ein. • No

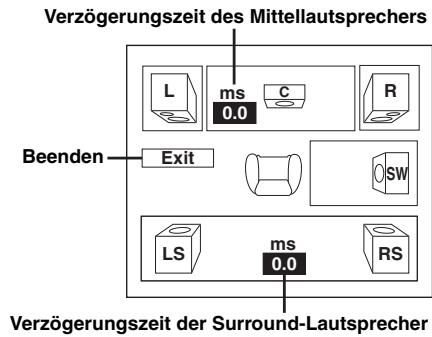

Ändern der Lautsprecher-Verzögerungszeit

(Wirksam bei der Wiedergabe von Mehrkanal-Audio)

(Nur Mittellautsprecher und Surround-Lautsprecher)

Um einen optimalen Höreindruck mit 5.1-Kanal-Ton zu erzielen, müssen alle Lautsprecher, mit Ausnahme des Subwoofers, den gleichen Abstand von der Sitzposition haben.

Wenn der Mittelautsprecher oder die Surround-Lautsprecher aus Platzgründen näher an der Sitzposition platziert werden müssen, stellen Sie die Verzögerungszeit ein, um die Differenzen auszugleichen.

: Tatsächliche Lautsprecherposition

: Ideale Lautsprecherposition

b) : Primärer Hörabstand

Ungefähre Raumabmessungen

Umkreis des primären Hörabstands

Wenn Abstand a oder b geringer ist als c, schlagen Sie den Abstand in der Tabelle nach und ändern Sie die empfohlene Einstellung.

a) Mittellautsprecher		b) Surround-Lautsprecher
Abstand (ungeführ)	Einstellung	Abstand (ungeführ)	Einstellung
30 cm	1.0 ms	150 cm	5.0 ms
60 cm	2.0 ms	300 cm	10.0 ms
90 cm	3.0 ms	450 cm	15.0 ms
120 cm	4.0 ms
150 cm	5.0 ms

1. Betätigen Sie [Δ, ∇] zur Wahl des Verzögerungszeit-Eingabefelds, und drücken Sie dann [ENTER]. 2. Betätigen Sie [Δ, ∇] zur Einstellung der Verzögerungszeit, und drücken Sie dann [ENTER].

Abschluss der Lautsprechereinstellung

Drücken Sie [<] zur Auswahl von „Exit“ und dann [ENTER].

Wenn Sie die Surround-Lautsprechereinstellung für Dolby Digital ändern, ändert sich auch die Einstellung für Dolby Pro Logic II. Z.B. sind die Einstellungen für Music die gleichen wie die für Dolby Digital.

Dolby Digital	Dolby Pro Logic II
	Music	Movie
0 ms	0 ms	10 ms
5 ms	5 ms	15 ms
10 ms	10 ms	20 ms
15 ms	15 ms	25 ms

Liste der Sprachcodes

Abchasisch:	6566	English:	6978	Kambodschanisch:	7577	Niederländisch:	7876	Sundanesisch:	8385
Afar:	6565	Esperanto:	6979	Kannada:	7578	Norwegisch:	7879	Tadschikisch:	8471
Afrikaans:	6570	Estrnisch:	6984	Kasachisch:	7575	Orija:	7982	Tagalog:	8476
Albanisch:	8381	Faröisch:	7079	Kashmiri:	7583	Paschtu:	8083	Tamil:	8465
Amharisch:	6577	Fidschi/Fidschianisch:	7074	Katalanisch:	6765	Persisch:	7065	Tatarisch:	8484
Arabisch:	6582	Finnisch:	7073	Ketschua:	8185	Polnisch:	8076	Telugu:	8469
Armenisch:	7289	Französisch:	7082	Kirgisisch:	7589	Portugiesisch:	8084	Thaïlandisch:	8472
Aserbeidschanisch:	6590	Frisisch:	7089	Koreanisch:	7579	Punjabi:	8065	Tibetisch:	6679
Assamesisch:	6583	Galizisch:	7176	Kurdisch:	7585	Rhāto-Romanisch:	8277	Tigrinya:	8473
Aymara:	6589	Georgisch:	7565	Laotisch:	7679	Rumänisch:	8279	Tongalesisch/Tongaisch:	8479
Baschkir:	6665	Griechisch:	6976	Lateinisch:	7665	Russisch:	8285	Tschechisch:	6783
Baskisch:	6985	Grönländisch:	7576	Lettisch:	7686	Samoanisch:	8377	Türkisch:	8482
Belorussisch/WeiBrussisch:	6669	Guarani:	7178	Lingala:	7678	Sanskrit:	8365	Turkmenisch:	8475
		Gujarati:	7185	Litauisch:	7684	Schottisches Gälisch:	7168	Twi:	8487
Bengali; Bangla:	6678	Haussa:	7265	Malagassi:	7771	Serbisch:	8382	Ukrainisch:	8575
Bhutani:	6890	Hebräisch:	7387	Malaiiisch:	7783	Serbo-Kroatsisch:	8372	Ungarisch:	7285
Bihari:	6672	Hindi:	7273	Malayalam:	7776	Shona:	8378	Urdu:	8582
Bretonisch:	6682	Isländisch:	7383	Maltesisch:	7784	Sindhi:	8368	Uzbekisch:	8590
Bulgarian:	6671	Indonesisch:	7378	Maori:	7773	Singhalesisch:	8373	Vietnamesisch:	8673
Burmesisch:	7789	Interlingua:	7365	Marathi:	7782	Slowakisch:	8375	Volapuk:	8679
Chinesisch:	9072	Irisch:	7165	Mazedonisch:	7775	Slowenisch:	8376	Walisisch:	6789
Dänisch:	6865	Italienisch:	7384	Moldauisch:	7779	Somali:	8379	Wolof:	8779
Deutsch:	6869	Japanisch:	7465	Mongolisch:	7778	Spanisch:	6983	Xhosa:	8872
Korsisch:	6779	Javanisch:	7487	Nauru:	7865	Suheli:	8387	Yoruba:	8979
Kroatisch:	7282	Jiddisch:	7473	Nepalesisch:	7869	Schwedisch:	8386	Zulu:	9085

Die Abbildung zeigt Modell SC-HT540.

Automatisches Feststellen von Sendern

Nur Hauptgerät

Bis zu jeweils 15 UKW- und MW-Sender können für bequemen Abruf als Festsender eingespeichert werden.

1 Drücken Sie [SELECTOR] zur Auswahl von „FM“ (UKW) oder „AM“ (MW).

2 Drücken Sie [-TUNE MODE] zur Auswahl von „MANUAL“.

Mit jedem Drücken der Taste: MANUAL ↔ PRESET

3 Drücken Sie [V TUNING ∧], um die niedrigste Frequenz einzustellen (FM: 87.50, AM: 522).

4 Halten Sie [MEMORY] gedrückt.

Lassen Sie die Taste los, wenn „FM AUTO“ oder „AM AUTO“ angezeigt wird.

Der Tuner speichert alle empfangbaren Sender in aufsteigender

Reihenfolge ihrer Frequenzen in die Festsender-Speicherplätze ein.

• „SET OK“ wird angezeigt, sobald die Sender eingestellt sind, und das Radio stellt den zuletzt festgelegten Sender ein.
• „ERROR“ wird angezeigt, wenn eine automatische Einspeicherung nicht möglich war. In einem solchen Fall müssen Sie die Festsender manuell einspeichern (→ rechts).

Abrufen von Festsendern

1 Drücken Sie [TUNER/BAND] zur Auswahl von „FM“ oder „AM“. 2 Betätigen Sie die Zifferntasten zur Wahl des gewünschten Speicherplatzes.

• So wählen Sie eine 2-stellige Nummer z.B. 12: [≥10] → [1] → [2]

Alternativ hierzu können Sie auch

[v, ] drücken.

Bei Empfang einer UKW-Stereosendung leuchtet

"ST" auf dem Display auf.

■ Falls der Empfang stark verrauscht ist

Bei Auswahl von „FM“

Drücken und halten Sie [-FM MODE] am Hauptgerät, um „MONO“ anzuzeigen.

Drücken und halten Sie [-FM MODE] erneut, um diesen Modus aufzuheben. - Diese Betriebsart wird auch durch Ändern der Empfangsfrequenz aufgehoben.

Bei Auswahl von „AM"

Drücken Sie [FUNCTIONS] auf der Fernbedienung.

Mit jedem Drücken der Taste: BP 2←→BP 1

Manuelle Abstimmung

Nur Hauptgerät

1 Drücken Sie [SELECTOR] zur Auswahl von „FM“ oder „AM“. 2 Drücken Sie [-TUNE MODE] zur Auswahl von „MANUAL".

3 Betätigen Sie [v TUNING ] zur Wahl der Frequenz.

• Halten Sie, um den automatischen Sendersuchlauf zu starten, [v TUNING ] so lange gedrückt, bis sich die Frequenzanzeige schnell fortlaufend zu ändern beginnt. Sobald ein Sender abgestimmt worden ist, stoppt der Sendersuchlauf.

Speichern des Kanals

Bis zu jeweils 15 UKW- und MW-Sender können für bequemen Abruf als Festsender gespeichert werden.

① Wählen Sie den Empfang eines Radiosenders und drücken Sie [ENTER]. ② Während Frequenz und „PGM“ auf dem Display blinken, betätigen Sie die Zifferntasten zur Wahl des gewünschten Speicherplatzes.

• So wählen Sie eine 2-stellige Nummer

z.B. zur Eingabe von 12:

[≥10] → [1] → [2]

Als Alternative können Sie [∨, ∧] betätigen und anschließend [ENTER] drücken.

Ein ggf. in dem gewählten Speicherplatz bereits eingespeicherter Festsender wird durch die Einspeicherung eines neuen Senders gelöscht.

RDS-Empfang

Dieses Gerät kann die Textdaten anzeigen, die vom Radiodaten-System (RDS) in bestimmten Ländern übertragen werden.

Wenn der momentan empfangene Sender RDS-Signale ausstrahlt, erscheint die Anzeige „RDS“ im Display.

Bei Anzeige von „FM“

Drücken Sie [FUNCTIONS], um die Textdaten anzuzeigen.

Mit jedem Drücken der Taste:

PS (Voreinstellung) → PTY → Frequenzanzeige

Programmtyp-Anzeigen
NEWS	VARIED	FINANCE	COUNTRY
AFFAIRS	POP M	CHILDREN	NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT	M.O.R. M*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE	WEATHER	JAZZ

M.O.R.M. ist die Abkürzung für "Middle of the road music".

Hinweis

Bei ungünstigen Empfangsbedingungen erscheinen die RDS-Anzeigen u.U. nicht im Display.

Verwendung einer Außenantenne (optional)

Wenn sich mit den mitgelieferten einzelnen Antennen keine zufriedenstellende Empfangsqualität erzielen lässt, empfiehlt sich der Gebrauch von Außenantennen.

• Trennen Sie die Antenne ab, wenn das Gerät nicht verwendet wird.
• Verwenden Sie die Außenantenne auf keinen Fall während eines Gewitters.

UKW-Außenantenne

(Verwendung einer Fernsehantenne)

• Trennen Sie die UKW-Zimmerantenne ab. Bitte lassen Sie die Außenantenne unbedingt von einem Fachmann installieren.

MW-Außenantenne

(Verwendung eines isolierten Drahts)

Verlegen Sie einen isolierten Draht horizontal an einem Fenster entlang oder an einer anderen geeigneten Stelle.

75Ω Koaxialkabel

(separat erhältlich)

Hinweis

• Die folgenden Soundeffekte sind je nach Art der Quelle oder bei Verwendung von Kopfhörern nicht verfügbar oder haben keine Auswirkungen.
• Bei bestimmten Quellen kann es vorkommen, dass die Klangqualität durch den Gebrauch dieser Soundeffekte beeinträchtigt wird. In einem solchen Fall schalten Sie die Soundeffekte aus.
• HT990: Es ist nicht möglich, Surround Enhancer und Sound Field Control gleichzeitig einzuschalten.

Ändern des Klangcharakters: Klangfeldregelung

Drücken Sie [SFC] (HT990: [-SFC]).

Mit jedem Drücken der Taste:

FLAT: Deaktiviert (linearer Frequenzgang) (werkseitige Voreinstellung).

MOVIE: Verwenden Sie diesen Modus zur Wiedergabe von Spielfilmen.

SPORT: Ändert den Klang so, dass der akustische Eindruck eines Sportereignisses vermittelt wird.

MUSIC: Fügt Stereo-Programmquellen Surround-Effekte hinzu.

HEAVY: Fügt Rockmusik größere Durchschlagskraft hinzu.

CLEAR: Sorgt für transparente Höhen.

SOFT: Für Hintergrundmusik geeignet.

• Zum Überprüfen der aktuellen Einstellungen drücken Sie [SFC] (HT990: [-SFC]). MOVIE, SPORT und MUSIC sind nicht verfügbar, wenn Dolby Pro Logic II aktiviert ist, oder bei der Wiedergabe einer Disc, die mit einer Mehrkanalquelle aufgezeichnet wurde.
• Sie können den Ausgangspegel der Surround-Lautsprecher einstellen, um den optimalen Surround-Effekt zu erzielen (⇒ Seite 29, Einstellen der Lautstärke für jeden Lautsprecher: Einstellung des Lautsprecher-Ausgangspegels).
• Wenn die Einstellung MOVIE, SPORT oder MUSIC aktiviert ist, können Sie die Audiodaten Ihres Fernsehgeräts im 5.1-Kanal-Surround-Klang genießen (→ Seite 31).

Verbessern des Mittellautsprecher-Klangs: Center Focus

Dies gilt nur für Discs, bei denen der Dialogton auf dem Mittelkanal aufgezeichnet ist.

Diese Funktion vermittelt den akustischen Eindruck, dass der Ton des Mittellautsprechers aus dem Inneren des Fernsehgerätes kommt.

Halten Sie [—C.FOCUS] gedrückt.

Mit jedem Drücken und Halten der Taste: C FOCUS ON ↔ C FOCUS OFF

• Dies funktioniert nicht, wenn Klangfeldregelung (MOVIE, SPORT oder MUSIC) eingeschaltet ist.
• Funktioniert auch, wenn Dolby Pro Logic II eingeschaltet ist.

Verbessern des Stereoklangs: Dolby Pro Logic II

Außer [DivX]

Bei Dolby Pro Logic II handelt es sich um ein fortschrittliches Decodersystem, das einen 5-kanaligen Surround-Sound (linker und rechter Frontkanal, Mittelkanal, linker und rechter Surround-Kanal) aus Stereoklangquellen erzeugen kann, auch wenn diese nicht speziell im Dolby Surround Format codiert sind.

Drücken Sie [DPLII].

Mit jedem Drücken der Taste:

Movie: Spielfilmsoftware, aufgenommen in Dolby Surround.

• Diese Funktion steht nur zur Verfügung, wenn DVD/CD als Programmquelle gewählt ist.
• PLII" leuchtet bei bestehendem Effekt auf.

Einstellen der Bassstärke: Subwoofer-Ausgangspegel

Die Stärke des Basses lässt sich einstellen. Das Gerät wählt je nach Art der Wiedergabequelle automatisch die am besten geeignete Einstellung.

Drücken Sie [SUBWOOFER LEVEL].

DVD-V DVD-VR SUB W 4 (Voreinstellung) → SUB W 1 → SUB W 2 → SUB W 3

- Bei Auswahl einer anderen Seite

SUB W 2 (Voreinstellung) → SUB W 3 → SUB W 4 → SUB W 1

• Zum Überprüfen der aktuellen Einstellungen drücken Sie [SUBWOOFER LEVEL].
• Die vorgenommene Einstellung wird gespeichert und jedes Mal, wenn Sie die gleiche Art von Quelle abspielen, wieder aufgerufen, außer wenn Klangfeldregelung (MOVIE, SPORT oder MUSIC) eingeschaltet ist.
• Bei eingeschalteter Klangfeldregelung (MOVIE, SPORT oder MUSIC) sind die Voreinstellungen wie folgt:

Verbessern des Bassklangs: H.BASS

H.BASS C.FOCUS

Niederfrequenter Klang kann verbessert werden, um harte Basse klarer hörbar zu machen, auch wenn die Akustik im Raum nicht optimal ist. Das Gerät wählt je nach Art der Wiedergabequelle automatisch die am besten geeignete Einstellung.

Drücken Sie [-H.BASS].

DVD-V DVD-VR

H.BASS ON (Voreinstellung) ←→ H.BASS OFF

• Bei Auswahl einer anderen Quelle

H.BASS OFF (Voreinstellung) ←→ H.BASS ON

Die vorgenommene Einstellung wird gespeichert und jedes Mal, wenn Sie die gleiche Art von Quelle abspielen, wieder aufgerufen.

HT990

Verbessern des Surround-Soundeffekts: Surround Enhancer

Halten Sie [—SRD ENH] gedrückt.

Mit jedem Drücken und Halten der Taste:

Einstellen der Lautstärke für jeden Lautsprecher: Einstellung des Lautsprecher-Ausgangspegels

Bei dieser Einstellung handelt es sich um eine weitere Möglichkeit, wie Sie einen optimalen Surround-Effekt erzielen können.

Vorbereitung

Drücken Sie [DVD].

1 Im Stoppmodus und ohne Bildschirmanzeige

Halten Sie [—TEST] gedrückt, um die Ausgabe des Testsignals einzuschalten.

• Zum Abschalten des Testsignals drücken und halten Sie [—TEST] noch einmal.

L: Frontkanal links

C: Mitte

R: Frontkanal rechts

RS: Surround rechts

LS: Surround links

• Über den Subwoofer-Kanal SW erfolgt keine Ausgabe.

2 Betätigen Sie [VOLUME, +] oder [-] , um den normalerweise zur Wiedergabe verwendeten Lautstärkepegel einzustellen.

3 Betätigen Sie [▲] (Erhöhen) oder [▼] (Verringern), um den Ausgangspegel für jeden Lautsprecher wunschgemäß einzustellen.

• Stellen Sie den Ausgangspegel aller übrigen Lautsprecher so ein, dass ihr Ton an der Hörposition die gleiche Lautstärke wie der von den Frontlautsprechern abgegebene Ton zu besitzen scheint.

C, RS, LS: -6 dB bis +6 dB

Justieren des Lautsprecher-Ausgangspegels während der Wiedergabe

[Diese Funktion steht bei Wiedergabe von mehrkanaligen Audiodaten sowie bei aktiviertem Dolby Pro Logic II oder Klangfeldregelung (MOVIE, SPORT oder MUSIC) zur Verfügung.]

① Drücken Sie [CH SELECT], um den Lautsprecher auszuwählen.

SW: Subwoofer

• Der Ausgangspegel des Subwoofers (SW) kann nur eingestellt werden, wenn ein Subwoofer-Kanal auf der Disc aufgezeichnet ist. „SW“ wird im Display nicht angezeigt und ist nicht einstellbar, wenn „PLII“ aufleuchtet. „S“ wird im Display nur angezeigt, wenn „MOVIE“, „SPORT“ oder „MUSIC“ mit Klangfeldregelung (→ Seite 28) ausgewählt ist. In einem solchen Fall können Sie mit [▲, ▼] die Ausgangspegel beider Surround-Lautsprecher gleichzeitig einstellen.

S: -6 dB bis +6 dB

② Betätigen Sie [▲] (Erhöhen) oder [▼] (Verringern), um den Ausgangspegel für jeden Lautsprecher wunschgemäß einzustellen.

C, RS, LS, SW: -6 dB bis +6 dB

(L, R: Nur die Balance kann eingestellt werden.)

• Zur Einstellung der Balance der Frontlautsprecher, während „L“ oder „R“ ausgewählt ist, drücken Sie [▲, ▼].

Einstellen der Einschlaf-Zeitschaltuhr

Betätigen Sie [SLEEP] zur Einstellung der gewünschten Einschlafzeit (in Minuten).

SLEEP 30 → SLEEP 60 → SLEEP 90 → OFF ← SLEEP 120 ←

Aufheben der Zeitschaltuhrfunktion

Drücken Sie [SLEEP] zur Auswahl von „OFF“.

So stellen Sie die Restzeit fest

Drücken Sie erneut [SLEEP].

Ändern der Einstellung

Führen Sie das Einstellverfahren erneut von Anfang an aus.

Stummschalten des Klangs

Drucken Sie [MUTING].

"MUTING" blinkt im Display des Gerätes.

Aufheben dieser Betriebsart

• Drücken Sie [MUTING] erneut, oder stellen Sie die Lautstärke auf den Minimalpegel „VOL 0" ein, und erhöhen Sie die Lautstärke dann auf den gewünschten Pegel.
• Durch Umschalten des Gerätes in den Bereitschaftszustand wird die Stummschaltung aufgehoben.

Gebrauch eines Kopfhörers

Nur Hauptgerät

1 Verringern Sie die Lautstärke, bevor Sie einen Kopfhörer (separatehaldlich) anschlieben.

Kopflorstercker: 03,5 mm-Mini-Stereostecker

Die Abbildung zeigt Modell SC-HT540.

2 Stellen Sie den Lautstärkepegel des Kopfhörers mit [VOLUME] ein.

Die Tonausgabe wird automatisch auf Stereo (2-Kanal) umgeschaltet.

Hinweis

Verwenden Sie den Kopfhörer nicht über länger Zeiträume hinweg, um eine Beeinträchtigung des Gehörsinns zu vermeiden.

Verwendendes Music Port

Über den Musikanschluss (Music Port) kann der Klang eines externen Geräts (z.B. MP3-Player) über das Heimkino-System ausgegeben werden.

Vorbereitung

Vergewissern Sie sich zur Vermeidung von verzerrtem Klang, dass alle eventuell vorhandenen Vorentzerrungsfunktionen Ihres externen Geräts inaktiviert sind.

1. Verringern Sie die Lautstärke, bevor Sie ein externes Gerät (separat erhältlich) anschließen.

Kopfhörer: 3,5-mm-Mini-Stereostecker

Die Abbildung zeigt Modell SC-HT540.

2. Drücken Sie [EXT-IN] zur Auswahl von „MUSIC P."

3. Stellen Sie die Lautstärke des externen Geräts auf den normalen Hörpegel ein, und stellen Sie dann die Lautstärke des Hauptgeräts mit [VOLUME] ein.

• Surround-Klang erhalten Sie, wenn Sie die Klangfeldkontrolle (MOVIE, SPORT oder MUSIC) aktivieren (⇒ Seite 28).

Die Fernbedienung im Lieferumfang dieser Anlage kann zur Ansteuerung von Fernsehgeräten der Marke Panasonic verwendet werden. Schließen Sie das anzusteuernde Gerät wie im Abschnitt „Anschluss an Kabelfernsehen oder Videorecorder" gezeigt an (→ Seite 9).

Hinweis

Bestimmte Modelle können u.U. nicht einwandfrei über diese Fernbedienung angesteuert werden.

Bedienung des Fernsehgeräts

Richten Sie die Fernbedienung auf das Fernsehgerät.

Ein- und Ausschalten des Fernsehgerätes

Drücken Sie [TV].

Umschalten des Video-Eingangsmodus des Fernsehgerätes

Drücken Sie [TV/AV].

Einstellen der Lautstärke des Fernsehtons

Drücken Sie [+, – TV VOLUME].

Zur Wiedergabe des Klangs vom Fernsehgerät über das Heimkino-System

Drücken Sie [EXT-IN], um „AUX“ oder „TV“ als Quelle auszuwählen, drehen Sie die Lautstärke am Fernsehgerät ganz zurück, und stellen Sie den gewünschten Lautstärkepegel dann am Hauptgerät ein.

Mit jedem Drücken der Taste:

MUSIC P. → TV

AUX

• 5.1-Kanal-Surround-Klang erhalten Sie, wenn Sie die Klangfeldregelung (MOVIE, SPORT oder MUSIC) aktivieren (→ Seite 28).

Aufstellung

Stellen Sie den Player auf einer ebenen Fläche auf, die nicht direktem Sonnenlicht, hohen Temperaturen, hoher Luftfeuchtigkeit und starken Vibrationen ausgesetzt ist. Derartige Umgebungsbedingungen können eine Beschädigung des Gehäuses und anderer Bauteile des Gerätes verursachen, wodurch seine Lebensdauer verkürzt wird.

Stellen Sie keine schweren Gegenstände auf das Gerät.

Spannung

Verwenden Sie keine Hochspannungs-Stromquellen. Diese können das Gerät überlasten und einen Brand verursachen.

Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die Stromquelle sorgfältig, wenn Sie das Gerät auf einem Schiff oder an einem anderen Ort benutzen, an dem Gleichstrom verwendet wird.

Schutz des Netzkabels

Vergewissern Sie sich, dass das Netzkabel korrekt angeschlossen und unbeschädigt ist. Schlechter Anschluss und Beschädigung des Kabels können einen Brand oder elektrischen Schlag verursachen. Vermeiden Sie Ziehen, Knicken oder Belasten des Kabels mit schweren Gegenständen.

Fassen Sie den Stecker beim Abziehen des Kabels an. Ziehen am Kabel kann einen elektrischen Schlag verursachen.

Fassen Sie den Stecker nicht mit nassen Händen an. Es kann sonst zu einem elektrischen Schlag kommen.

Fremdkörper

Lassen Sie keine Metallgegenstände in das Gerät fallen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät eindringen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen. Sollte dies geschehen, trennen Sie das Gerät unverzüglich vom Stromnetz und kontaktieren Sie Ihren Händler.

Sprühen Sie keine Insektensprays auf oder in das Gerät. Diese enthalten brennbare Gase, die sich beim Sprühen in das Gerät entzünden können.

Wartung

Versuchen Sie nicht, das Gerät selbst zu reparieren. Falls Tonstörungen auftreten, Anzeigen nicht aufleuchten, Rauch austritt oder ein anderes Problem auftritt, das nicht in dieser Bedienungsanleitung behandelt wird, ziehen Sie das Netzkabel ab und kontaktieren Sie Ihren Händler oder eine autorisierte Kundendienststelle. Es kann zu einem elektrischen Schlag oder einer Beschädigung des Gerätes kommen, falls das Gerät von unqualifizierten Personen repariert, zerlegt oder rekonstruiert wird.

Verlängern Sie die Lebensdauer, indem Sie das Gerät von der Stromquelle trennen, wenn es längere Zeit nicht benutzt werden soll.

Hinweise zum DivX VOD-Inhalt

DivX Video-on-Demand (VOD)-Inhalt ist zum Urheberrechtsschutz verschlüsselt. Um DivX VOD-Inhalt auf diesem Gerät abzuspielen, müssen Sie es zuerst registrieren.

Folgen Sie den Anweisungen zum Kauf von DivX VOD-Inhalt, um den Geräte-Registrierungscode einzugeben und das Gerät zu registrieren. Weitere Informationen zu DivX-VOD finden Sie auf www.divx.com/vod.

Anzeigen des Geräte-Registrierungscodes

(→ Seite 24, „DivX Registration“ im Register „Others“)

• Wir empfehlen, dass Sie sich den Code notieren, um ihn nachschlagen zu können.
• Nachdem Sie zum ersten Mal DivX VOD-Inhalt abgespielt haben, wird unter „DivX Registration“ ein anderer Registrierungscode angezeigt. Verwenden Sie diesen Registrierungscode nicht, um DivX VOD-Inhalt zu erwerben. Wenn Sie mit diesem Code DivX VOD-Inhalt erwerben und den Inhalt dann auf diesem Gerät abspielen, können Sie keinen Inhalt mehr abspielen, den Sie mit dem vorherigen Code erworben haben.
• Wenn Sie DivX VOD-Inhalt mit einem anderen Registrierungscode als dem des Geräts erwerben, können Sie diesen Inhalt nicht abspielen. („Authorization Error“ wird angezeigt.)

Hinweise zu DivX-Inhalt, der nicht unbegrenzt abgespielt werden kann

Bestimmter DivX VOD-Inhalt kann nicht unbegrenzt abgespielt werden. Wenn Sie diesen Inhalt abspielen, wird die verbleibende Anzahl der Abspielvorgänge angezeigt. Sie können diesen Inhalt nicht mehr abspielen, wenn die verbleibende Anzahl Null erreicht hat. („Rented Movie Expired“ wird angezeigt.)

Beim Abspielen dieses Inhalts

Die verbleibende Anzahl der Abspielvorgänge reduziert sich um eins, wenn

- Sie [ENTER] drücken oder [SETUP] gedrückt halten. - Sie [■STOP] drücken. (Drücken Sie [■PAUSE], um die Wiedergabe anzuhalten.) - Sie [↓, SKIP] oder [↓, SLOW/SEARCH] etc. drücken und bei einem anderen Inhalt oder dem Beginn des aktuellen Inhalts ankommen. - Die Funktionen Wiedergabe fortsetzen (→ Seite 15, Stopp) und Marker (→ Seite 21, Play Menu) funktionieren nicht.

Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der in der Tabelle angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf.

Stromzufuhr Seite

Kein Strom.	Schließen Sie das Netzkabel fest an.	10
Der Player wird automatisch in den Bereitschaftsmodus geschalte.	Die Einschlaf-Zeitschaltuhr war eingescheltet und hatte das festgelegte Zeitlimit erreicht.	30

Eine Funktion spricht nicht an oder steht nicht zur Verfügung

Das Gerät sprecht nicht auf die Betätigung von Funktionstaten an.	· Dieser Player kann keine außer den in dieser Bedienungsanleitung angegebenen Discs wiedergeben. · Unter Umständen liegt eine durch Blitz, statische Elektrizität oder andere externe Faktoren verursachte Störung des Gerätes vor. Schalten Sie das Gerät einmal aus und dann wieder ein. Alternative schalten Sie das Gerät aus, trennen den Netzstecker von der Netzsteckdose und schreiben him dann wieder an. · Kondensation hat sich gebildet: Warten Sie 1 bis 2 Stunden, um sie verdampfen zu halten.	12 —
Das Gerät sprecht nicht auf eine Betätigung von Funktionstaten an der Fernbediennung an.	· Prüfen Sie, ob die Batterien korrekt eingesetzt sind. · Die Batterien sind erschöpf: Ersetzen Sie die Batterien durch neue. · Richten Sie die Fernbediennung bei der Tastenbetätigung auf den Fernbedienungssignal-Sensor.	10 10 11
Kein Bild oder Ton.	· Überprüufen Sie die Video- und Lautsprecheranschlüsse. · Überprüften Sie die Stromzufahr oder die Eingangseinstellung des angeschlossenen Geräts und des Hauptgeräts. · Prüfen Sie, ob Material auf der Disc aufgezeichnet ist.	5,8, 9 —
Sie haben das Kindersicherungs-Password vergessen. Führten Sie eine Rückstellung auf die worksiteiten Voreinstellungen aus.	· Halten Sie im Stoppzustand und mit „DVD/CD" als Programmquelle gleichzeitig [■] (Stopp) am Hauptgerät und [≥10] an der Fernbediennung so lange gedrückt, bis die Anzeige „Initialised" vom Fernsehschirm verschwindet. Schalten Sie das Gerät aus und wieder ein. Alle Einstellungen werden auf ihre Standardwerte zurückgestellt.	—

Das Gerät führt einen unerwünschten oder unerwarteten Betriebsvorgang aus

Vor Beginn der Wiedergabe verstreicht länger Zeit.	·Wenn ein MP3-Titel Standbilddaten enthalt, verstreicht u.U. länger Zeit, bevor die Wiedergabe beginnnt. Selfest nach Starten der Wiedergabe des Titels wird die verstrichene Spielzeit nicht korrekt angezeigt. Es handelt sich hierbei um keine Störung. MP3 ·Dies ist bei DivX-Video so üblich. DivX	—
Ordner auf einer Datendisc werden nicht korrekt angezeigt. WMA MP3 JPEG MPEG4 DivX	·Ordner, die auf einer tieferen als der 8. Ebene liegen, werden als auf der 8. Ebene befindlich angezeigt.	—
Ein Menu entscheidt während der Ausführung eines Übersprung-oder Suchlaufvorgangs. VCD	·Dies ist bei Video-CDs normal.	—
Das Wiedergabsteuerungs-Menü entscheidt nicht. VCD mit Wiedergabsteuerung	·Drücken Sie [■ STOP] zweimal und dann [▶ PLAY].	—
Programm- und Zufällswiedergabe Funktionieren nicht. DVD-V	·These Funktionen stehen bei einigen DVD-Videos nicht zur Verfügung.	—
Bei Auswahl von Tonspur „2"ändert sich die Audioausgabe nicht. DVD-A	·Auch wenn keine zweite Tonspur aufgenommen ist, werden normalerweise zwei Nummern angezeigt.	—
Die Wiedergabe faktioniert nicht.	·Dieses Gerät spielt möglicherweise keine WMA und MPEG4-Discs ab, die Standbilddaten enthalten. ·Lesen Sie beim Abspielen von DivX VOD-Inhalt auf der Website nach, über die Sie den DivX VOD-Inhalt erworben haben. (Beispiel: www.divx.com/vod) DivX ·Wenn eine Disc CD-DA und andere Formate enthalt, ist eine ordentliche Wiedergabe eventuell nicht möglich.	—
Nach einem Wechsel der Tonspur beginnnt die Wiedergabe erneut am Anfang. DVD-A	·Dies ist bei einer DVD-Audio so üblich.	—
Szenen werden gelegentlich übersprungen. DVD-VR DVD-V	·Wenn Sie bei Advanced Disc Review die Lautstärke- oder Soundeffekt-Einstellungen ändern, wird die Funktion ohne Bildschirmanzeige fortgesetzt. Brechen Sie die Funktion ab.	21

Untertitel

Die Position der Untertitel ist falsch.	• Stellen Sie die Position ein. („Subtitle Position“ im Display Menu)	22
Keine Untertitel.	• Schalten Sie die Einblendung der Untertitel ein. („Subtitle“ im Hauptmenü) • Je nach Disc können Untertitel u. U. nicht angezeigt werden. [DivX]	20 —
Marken können nicht gesetzt werden.	Sie können bei DVD-RAM- und DVD-R/-RW (DVD-VR)-Discs keine Marken setzen. Wenn die verstrichene Spielzeit der Disc nicht im Display theses Gerätes angezeigt wird, konnen auf der betreffenden Disc keine Marken gesetzt werden.	—

A-B-Wiederholung

Punkt B wird automatisch festgelegt.

● Das Ende einer Einheit wird zum Punkt B, wenn es erreicht wird.

—

Anomaler oder falsch wiedergegebener Klang

Der Klang ist verzerrt.	● Bei der Wiedergabe von WMA kann Rauschen auftenen.	—
Die Effekte sind unwirksam.	● Bei bestimmten Discs stehen manche Audioeffekte nicht zur Verfügung oder ihre Wirkung ist weniger stark ausgeprügt.	—
Während der Wiedergabe macht sich ein Brummgeräusch bemerkbar.	● Ein Netzkabel oder eine Leuchtstofflampe befindet sich in der Höhe des Hauptgeräts. Halten Sie andere Elektrogeräte und Kabel vom Hauptgerät fern.	—
Kein Ton.	● Die Tonausgabe wird möglicherweise kurz unterbrochen, wenn Sie die Wiedergabegeschwindigkeit verändern. ● Je nach Erstellungsart wird der Ton möglicherweise nicht wiedergegeben. DivX	—

Menüs

Ein Zugriff auf das Setup-Menu ist nicht möglich.

● Wahlen Sie „DVD/CD" als Quelle aus. ● Jede Gruppen-, Programm- und Zufallswiedergabe abbrechen.

— 16

Anormales oder unerkennbares Bild

Das Bild wird nicht richtig dargestellt oder verschwindet vom Fernsehschirm.	·Player und Fernsehergät arbeiten mit entsprechenden Videosystemen. Verwenden Sie ein Mehrnormen- oder PAL-Fernsehergät. ·Das Fernsehsystem des Fernsehergãtes stimmt nicht mit dem auf der Disc verwendenten Fernsehsystem überein. – PAL-Discs können auf einem NTSC-Fernsehergät nicht korrekt wiedergegeben werden. – Das Gerät kann NTSC-Signale in PAL 60 umwandeln, zur Anzeige auf einem PAL-Fernsehergät (“NTSC Disc Output” in Register „Video”). ·Vergewissern Sie sich, dass der Player direkt an das Fernsehergät, nicht über einen zuschengeschalteten Videorecorder, angeschlossen ist. ·Handy-Ladegeräte können derartige Bildstörungen verursachen. ·Wenn momentan nur eine Fernseh-Zimmerantenne verwendet wird, wechseln Sie auf eine Außenantenne. ·Das Antennenkabel des Fernsehergãtes befindet sich zu nah an thisem Gerät. Halten Sie einen größeren Abstand vom Gerät. ·Ändern Sie „Source Select“ im Picture Menu. DivX	—
Das Bild passst nicht auf den Bildschirm.	·Andern Sie „TV Aspect“ im Register „Video“. ·Ändern Sie die Einstellung des Bildseitenverhältnisses am Fernsehergät. Wenn Ihr Fernsehergät nicht über eine derartige Funktion verfügbar, ändern Sie die Einstellung des Eintrags „4:3 Aspect“ im Display Menu. ·Ändern Sie die Zoom-Einstellung. („Just Fit Zoom“ oder „Manual Zoom“ im Display Menu)	9
Das Bild stoppt. DivX	·Das Bild kann stoppen, wenn die DivX-Dateien größer als 2 GB sind.	24
Menüs werden nicht korrekt angezeigt.	·Setzen Sie das Zoomverhältnis auf „×1.00“ darüber. („Manual Zoom“ im Display Menu) ·Setzen Sie „Subtile Position“ im Display Menu auf „0“. ·Setzen Sie „4:3 Aspect“ im Display Menu auf „Normal“.	22
Die automatische Zoom-Funktion arbeitet nicht einwandfrei.	·Schalten Sie die Zoom-Funktion des Fernsehergãtes aus. ·Verwenden Sie die anderen voreingestellen Bildseitenverhältnisse oder die manuelle Einstellung. ·Die Zoom-Funktion arbeitet u.U. nicht einwandfrei, vor allem in dunklen Szenen, und bei bestimmten Disc-Typen stehen die Zoom-Funktion nicht zur Verfügung.	22
Bei Wiedergabe von PAL-Discs ist das Bild verzerrt.	·Setzen Sie „Transfer Mode“ im Picture Menu auf „Auto“.	21

Videosignal mit Zeilensprungabtastung

Bei aktivierterProgressivsignalausgabe sindGeisterbilder vorhanden.	Dieses Problem wird durch die Editiermethode oder das auf der DVD-Video verwendete Materialverursacht, sollte aber bei Umschaltung auf Zeilensprung-Signalausgabe behoben werden. SetzenSie „Video Output Mode" im Picture Menu auf „480i" bzw. „576i". (Oder Sie halten [CANCEL]gedrückt, um auf „480i" zu schalten, bzw. auf „576i".)	21
Die Bildausgabe erfolgt nicht mitProgressivsignalausgabe.	Wahlen Sie „480p" bzw. „576p" unter „Video Output Mode" im Picture Menu aus.Wenn den Buchsen VIDEO OUT, S-VIDEO OUT oder SCART (AV) des Gerätes wird dasZwischenzeilen-Signal ausgegeben, auch wenn „PRG" angezeigt wird.	219

Empfang von Rundfunksendungen Seite

Der Empfang ist verausscht oder verzerrt. „ST“ flackert oder leuchtet überhaupt nicht auf.	• Justieren Sie die Position der UKW- oder MW-Antenne. • Installieren Sie eine Außenantenne.	— 27
Interferenzpfeifen macht sich bemerkbar.	• Schalten Sie das Fernsehgerät aus, oder stellen Sie es in einem größeren Abstand von dieser Gerät auf.	—
Beim MW-Empfang macht sich ein tiefes Brummgeräusch bemerkbar.	• Verlegen Sie den Antennendraht so, dass er keine anderen Kabel berührt.	—

Anzeigen am Gerät

Das Display ist abgedunkelt.	• Wahlen Sie „Bright" unter „FL Dimmer" im Register „Others" aus.	24
„NO PLAY“	• Sie haben eine Disc eingelegt, die vom Player nicht abgespielt werden kann; legen Sie eine abspielbare Disc ein.	12
	• Sie haben eine leere Disc einlege!.	—
	• Sie haben eine Disc einlege!. die nicht finalisiert wurde.	—
„NO DISC“	• Momentan ist keine Disc einlege!. legen Sie eine Disc ein.	—
	• Die Disc wurde falsch einlege!. legen Sie die Disc korrekt ein.	14
„F61“	• Überprüufen Sie die Anschlüsse der Lautspracherkabel, und korrigieren Sie sie ggf. Falls sich die Störung auf diese Weise nicht behubenläst, treten Sie mit ihrem Händler in Kontakt.	5, 8
„DVD U11“	• Die Disc ist eventuell verschmutzt. Reinigen Sie die Disc.	12
„ERROR“	• Ein falscher Bedienungsvorgang wurde ausgeführrt.itte lesen Sie den betreffenden Abschnitt dieser Bedienungsanleitung erneut durch, und führen Sie dann den korrekten Bedienungsvorgang aus.	—
„DVD H☐☐“	• Mölicherweise ist eine Störung aufgetreten. Die Nummern nach „H" und „F" hängen vom Zustand des Geräts ab. Schalten Sie das Gerät einzel aus und dann wieder ein. Alternativ schalten Sie das Gerät aus, trennen den Netzstecker von der Netzsteckdose und schreiben ihn dann wieder an.	—
„DVD F☐☐“	• Falls der Fehlercode nicht verschwindet, notieren Sie sich den Fehlercode und wenden Sie sich an einen qualifizierten Wartungstechniker.	—
□ steht für eine Nummer.
„D.MIX" blinkt. DVD-A	• Beim Heruntermischen wird der Mehrkanal-Audioinhalt, der auf einigen Disca zu finden ist, auf zwei Kanäle verteil. Die Disc enthalt Ein- oder Mehrkanalsignale, die nicht authentisch wiedergegeben werden können.	—

Anzeigen am Fernsehgerät

„S“	• Der betreffende Bedienungsvorgang ist vom Player oder von der Disc aus gespert.	—
„Cannot play group xx, content xx“	• Sie versuchen eine Gruppe oder einen Inhalt anzuzeigen, die nicht kompatibel sind.	—
„Cannot display group xx, content xx“
„This disc may not be played in your region“	• Nur DVD-Videodiscs mit dem gleichen Regionalcode wie auf der Rückseite des Geräts konnen abgespielt werden.	Ein-band
Keine Bildschirmmenüs.	• Wahlen Sie „On“ unter „On-Screen Messages“ im Register „Display“ aus.	24
„Group xx content xx is protected“	• Sie versuchen Gruppen oder Inhalte abzuspielen, die geschützt sind. Sie konnen sie nicht abspielen.	—
„Check the disc“	• Diese Disc ist eventuell verschmutzt.	12
„Authorization Error“ DivX	• Sie versuchen, DivX VOD-Inhalt abzuspielen, der mit einem anderen Registrierungscode erworben wurde. Sie konnen den Inhalt nicht auf diesen Gerät abspielen.	32
„Rented Movie Expired“ DivX	• Der DivX VOD-Inhalt hat keine verbleibenden Abspielvorgänge mehr. Sie konnenihn nicht abspielen.	32

VERSTÄRKERTEIL

HT540

Ausgangsleistung eff.: Dolby Digital-Modus

Frontkanäle 110 W pro Kanal (3 Ω), 1 kHz, 10 % Gesamtklirr

Surround-Kanäle 90 W pro Kanal (4 Ω), 1 kHz, 10% Gesamtklirr

Mittelkanal 225 W pro Kanal (6 Ω), 1 kHz, 10 % Gesamtklirr

Subwoofer-Kanal 225 W pro Kanal (6 Ω), 100 Hz, 10 % Gesamtklirr

Effektive Gesamtausgangsleistung RMS Dolby Digital-Betriebsart

850 W

DIN-Ausgangsleistung: Dolby Digital-Modus

Frontkanäle 80 W pro Kanal (3 Ω), 1 kHz, 1 % Gesamtklirr

Surround-Kanäle 65 W pro Kanal (4 Ω), 1 kHz, 1 % Gesamtklirr

Mittelkanal 75 W pro Kanal (6 Ω), 1 kHz, 1 % Gesamtklirr

Subwoofer-Kanal 75 W pro Kanal (6 Ω), 100 Hz, 1 % Gesamtklirr

Effektive Gesamtausgangsleistung DIN Dolby Digital-Betriebsart

440 W

HT990

Ausgangsleistung eff.: Dolby Digital-Modus

Frontkanäle 125 W pro Kanal (3 Ω), 1 kHz, 10 % Gesamtklirr

Surround-Kanäle 125 W pro Kanal (3 Ω), 1 kHz, 10 % Gesamtklirr

Mittelkanal 250 W pro Kanal (6 Ω), 1 kHz, 10 % Gesamtklirr

Subwoofer-Kanal 250 W pro Kanal (6 Ω), 100 Hz, 10 % Gesamtklirr

Effektive Gesamtausgangsleistung RMS Dolby Digital-Betriebsart

1000 W

DIN-Ausgangsleistung: Dolby Digital-Modus

Frontkanäle 80 W pro Kanal (3 Ω), 1 kHz, 1 % Gesamtklirr

Surround-Kanäle 80 W pro Kanal (3 Ω), 1 kHz, 1 % Gesamtklirr

Mittelkanal 75 W pro Kanal (6 Ω), 1 kHz, 1 % Gesamtklirr

Subwoofer-Kanal 75 W pro Kanal (6 Ω), 100 Hz, 1 % Gesamtklirr

Effektive Gesamtausgangsleistung DIN Dolby Digital-Betriebsart

470 W

UKW/MW-TUNERTEIL, ANTENNENTEIL

Anzahl der speicherbaren Festsender 15 UKW-Sender

15 MW-Sender

Frequenzgang 87,50 bis 108,00 MHz (50-kHz-Schritte)

Empfindlichkeit 1,8 µV (IHF)

Signal-Rauschabstand 26 dB bei 1,4 µV

Antennenanschlüsse 75 Ω (unsymmetrisch)

Amplitudenmodulation (AM/MW)

Frequenzgang 522 bis 1629 kHz (9-kHz-Schritte)

MW-Empfindlichkeit: Signal-Rauschabstand 20 dB bei 999 kHz

560 µV/m

Kopfhörerbuchse

Buchsenausführung: Stereo, 3,5-mm-Buchse

Vorderer Musikanschluss

Empfindlichkeit 100 mV, 15 kΩ

Buchsenausführung: Stereo, 3,5-mm-Buchse

DISC-PLAYERTEIL

Wiedergegebene Discs (8 cm oder 12 cm)

(1) DVD (DVD-Video, DVD-Audio, DivX*1,2) (2) DVD-RAM (DVD-VR, MP3 2,6, JPEG 2,3, MPEG4 2,4, DivX 1,2) (3) DVD-R (DVD-Video, DVD-VR, MP3 2,6, JPEG 2,3, MPEG4 2,4, DivX 1,2) (4) DVD-R DL (DVD-Video, DVD-VR) (5) DVD-RW (DVD-Video, DVD-VR, MP3 2,6, JPEG 2,3, MPEG4 2,4, DivX 1,2) (6) +R/+RW (Video) (7) +R DL (Video) (8) CD, CD-R/RW [CD-DA, Video-CD, SVCD 5, MP3 2,6, WMA 2,7, JPEG 2,3, MPEG4 2,4, DivX 1,2, HighMAT Level 2 (Audio und Bild)]

1 Spielt alle Versionen von DivX®-Video (einschließlich DivX®6) mit Standardwiedergabe von DivX®-Mediendateien ab. Zertifiziert auf das DivX-Home-Theater-Profil. GMC (Global Motion Compensation) wird nicht unterstützt. 2 Gesamtanzahl der kombinierten, erkennbaren Audio-, Bild- und Videoinhalte und Gruppen: 4000 Audio-, Bild- und Videoinhalte sowie 400 Gruppen. 3 Exif Ver. 2.1 JPEG-Baseline-Dateien, Bildauflösung: zwischen 160 × 120 und 6144 × 4096 Pixel (Sub-Sampling von 4:0:0, 4:2:0, 4:2:2 oder 4:4:4). Extrem lange und schmale Bilder können nicht angezeigt werden. 4 MPEG4-Daten, die mit Panasonic SD-Multikameras oder DVD-Videorecordern aufgenommen wurden, entsprechend der SD-Video-Spezifikationen (ASF-Standard)/MPEG4 (Simple Profile)-Videosystem/G.726-Audiosystem. 5 Entsprechend IEC62107. 6 MPEG-1 Layer 3, MPEG-2 Layer 3. 7 Windows Media Audio Ver. 9.0 L3. Nicht kompatibel mit Multiple Bit Rate (MBR).

Abtaster

Wellenlänge (DVD/CD) 662/785 nm

Laserleistung (DVD/CD) CLASS 1/CLASS 1M

Audioausgabe (Disc)

Anzahl der Kanäle 5.1 Kanäle (FL, FR, C, SL, SR, SW)

VIDEOEIL

Videosystem PAL625/50, PAL525/60, NTSC

Komposit-Videoausgang

Ausgangspegel 1 Vss (75 Ω)

Buchsenausführung Cinchbuchse (1 System)

Scart-Buchse (1 System)

S-Videoausgang

Y-Ausgangspegel 1 Vss (75 Ω)

C-Ausgangspegel PAL; 0,3 Vss (75 Ω)

NTSC; 0,286 Vss (75 Ω)

Buchsenausführung S-Buchse (1 System)

Scart-Buchse (1 System)

Komponenten-Videoausgang (NTSC: 480p/480i, PAL: 576p/576i)

Y-Ausgangspegel 1 Vss (75 Ω), P_B-Ausgangspegel 0,7 Vss (75 Ω), P_R-Ausgangspegel 0,7 Vss (75 Ω), Buchsenausführung Cinchbuchse (Y: grün, P_B: blau, P_R: rot) (1 System)

RGB-Videoausgang

R-Ausgangspegel 0,7 Vss (75 Ω), G-Ausgangspegel 0,7 Vss (75 Ω), B-Ausgangspegel 0,7 Vss (75 Ω), Buchsenausführung Scart-Buchse (1 System)

LAUTSPRECHERTEIL

HT540 Frontlautsprecher SB-FS540

Bauart 1-Wege-, 1-Lautsprecher-, Bassreflex-Ausführung

Lautsprechereinheit(en) Impedanz 3 Ω

Voller Bereich

6,5 cm Konustyp

Belastbarkeit (IEC)

125 W* (Max)

Ausgangsschalldruckpegel

80 dB/W (1,0 m)

Frequenzgang

87 Hz-25 kHz (-16 dB)

98 Hz-22 kHz (-10 dB)

Abmessungen (B × H × T)

HT540 Surround-Lautsprecher SB-FS741

Bauart 1-Wege-, 1-Lautsprecher-, Bassreflex-Ausführung

Lautsprechereinheit(en) Impedanz 4 Ω

Voller Bereich

6,5 cm Konustyp

Belastbarkeit (IEC)

90 W* (Max)

Ausgangsschalldruckpegel

80 dB/W (1,0 m)

Frequenzgang

96 Hz-25 kHz (-16 dB)

120 Hz-22 kHz (-10 dB)

Abmessungen (B × H × T)

92 mm × 135 mm × 95,4 mm

Masse

0,75 kg

HT540 Mittellautsprecher SB-PC540

Bauart 2-Wege-, 2-Lautsprecher-, Bassreflex-Ausführung

Lautsprechereinheit(en)

1. Voller Bereich

Impedanz 6 Ω

1. Voller Bereich

6.5 cm Konustyp

Belastbarkeit (IEC)

250 W* (Max)

Ausgangsschalldruckpegel

84 dB/W (1,0 m)

Übernahmefrequenz

5 kHz

Frequenzgang

105 Hz-25 kHz (-16 dB)

125 Hz-22 kHz (-10 dB)

Abmessungen (B × H × T)

270 mm × 92 mm × 95,4 mm

Masse

1,25 kg

HT540 Subwoofer SB-W540

Bauart 1-Wege-, 1-Lautsprecher-, Bassreflex-Ausführung

Lautsprechereinheit(en)

Tieftöner

6-cm-Konustyp

Belastbarkeit (IEC)

250 W (Max)

Ausgangsschalldruckpegel

80 dB/W (1,0 m)

Frequenzgang

32 Hz-220 Hz (-16 dB)

Abmessungen (B × H × T)

38 Hz-180 Hz (-10 dB)

Masse

HT990 Frontlautsprecher SB-FS990

Bauart 2-Wege-, 2-Lautsprecher-, Bassreflex-Ausführung

Lautsprechereinheit(en) Impedanz 3Ω

1. Tieftöner

6,5-cm-Konustyp

1. Hochtöner

6-cm-Konustyp

Belastbarkeit (IEC)

125 W* (Max)

Ausgangsschalldruckpegel

81 dB/W (1,0 m)

Übernahmefrequenz

7 kHz

Frequenzgang

82 Hz-30 kHz (-16 dB)

96 Hz-25 kHz (-10 dB)

Abmessungen (B × H × T)

HT990 Surround-Lautsprecher SB-FS540

Bauart 1-Wege-, 1-Lautsprecher-, Bassreflex-Ausführung

Lautsprechereinheit(en)

Impedanz 3 Ω

Voller Bereich

6,5-cm-Konustyp

Belastbarkeit (IEC)

125 W* (Max)

Ausgangsschalldruckpegel

80 dB/W (1,0 m)

Frequenzgang

87 Hz-25 kHz (-16 dB)

98 Hz-22 kHz (-10 dB)

Abmessungen (B × H × T)

HT990 Mitteltonlautsprecher SB-PC895

Bauart 2-Wege-, 2-Lautsprecher-, Bassreflex-Ausführung

Lautsprechereinheit(en)

1. Voller Bereich

6,5 cm Konustyp

1. Voller Bereich

6,5 cm Konustyp

Belastbarkeit (IEC)

250 W* (Max)

Ausgangsschalldruckpegel

83 dB/W (1,0 m)

Übernahmefrequenz

5 kHz

Frequenzgang

105 Hz-25 kHz (-16 dB)

125 Hz-22 kHz (-10 dB)

Abmessungen (B × H × T)

270 mm × 92 mm × 95,4 mm

Masse

1,25 kg

HT990 Subwoofer SB-W895

Bauart 1-Wege-, 1-Lautsprecher-, Bassreflex-Ausführung

Lautsprechereinheit(en)

Impedanz 6 Ω

Tieftöner

16-cm-Konustyp

Belastbarkeit (IEC)

250 W (Max)

Ausgangsschalldruckpegel

80 dB/W (1,0 m)

Frequenzgang

32 Hz-220 Hz (-16 dB)

Abmessungen (B × H × T)

38 Hz-180 Hz (-10 dB)

Masse

183 mm × 396 mm × 267 mm

4 kg

ALLGEMEINE DATEN

Stromversorgung

Wechselspannung, 230 V 50 Hz

Leistungsaufnahme

HT540 Hauptgerät 115 W

Abmessungen (B × H × T)

HT990 Hauptgerät 120 W

Masse

430 mm × 60 mm × 354 mm

Betriebstemperaturbereich

Hauptgerät 3,35 kg

+5°C bis +35°C

Betriebsluftfeuchtigkeitsbereich

5% bis 90% rel. Feuchte

(ohne Kondensbildung)

Leistungsaufnahme im Bereitschaftszustand

ca. 0,5 W

• Nennwert bei Verwendung eines Verstärkers mit Tiefpassfilter

Hinweis

1. Änderungen der technischen Daten bleiben jederzeit vorbehalten. Gewichts- und Abmessungsangaben sind Näherungswerte.
2. Gesamtklirrfaktor gemessen mit Digital-Spektralanalysator.

In Lizenz von Dolby Laboratories hergestellt. „Dolby“, „Pro Logic“ und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.

"DTS" und "DTS Digital Surround" sind eingetragene Warenzeichen von Digital Theater Systems, Inc.

Dieses Produkt ist mit einer Urheberschutz-Vorrichtung ausgestattet, deren Technologie durch US-Patente und geistige Eigentumsrechte im Besitz von Macrovision Corporation und anderen Inhabern von Urheberrechten geschützt ist. Der Gebrauch dieser Urheberschutz-Vorrichtung muss durch Macrovision Corporation genehmigt werden und ist ausschließlich für die private Nutzung vorgesehen, sofern dem Benutzer keine weitergehende Genehmigung von Macrovision Corporation erteilt worden ist. Untersuchungen dieses Gerätes zum Zweck eines unbefugten Nachbaus und Zerlegens sind untersagt.

MPEG Layer-3 Audio-Dekodierungstechnologie mit Lizenz von Fraunhofer IIS und Thomson Multimedia.

Windows Media und das Windows Logo sind Warenzeichen oder eingetragene Warenzeichen von Microsoft Corporation in den USA und/oder anderen Ländern.

WMA ist ein Kompressionsformat, das von Microsoft Corporation entwickelt wurde. Es erreicht die gleiche Klangqualität wie MP3 mit einer kleineren Dateigröße als MP3.

Windows Media™

HighMAT™ und das HighMAT-Logo sind Warenzeichen bzw. eingetragene Warenzeichen von Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

Bei HDCD, HDCD, High Definition Compatible Digital und Pacific Microsonics™ handelt es sich um eingetragene Warenzeichen bzw. Warenzeichen von Pacific Microsonics, Inc. in den Vereinigten Staaten und/oder anderen Ländern.

HDCD-System hergestellt unter Lizenz von Pacific Microsonics, Inc. Dieses Produkt ist durch ein oder mehrere der folgenden Patente geschützt: US Patent Nr. 5,479,168, 5,638,074, 5,640,161, 5,808,574, 5,838,274, 5,854,600, 5,864,311, 5,872,531, Australien Patent Nr. 669114; weitere Patente angemeldet.

Dieses Produkt ist unter der Bezeichnung MPEG-4 Visual Patent Portfolio License für die persönliche und nicht-kommerzielle Nutzung vonseiten eines Benutzers lizenziert, um (i) Videos in Übereinstimmung mit dem MPEG-4 Video Standard ("MPEG-4 Video") zu kodieren und/oder (ii) ein MPEG-4 Video, das von einem Benutzer für persönliche und nicht-kommerzielle Zwecke kodiert wurde und/oder von einem durch MPEG LA zur Bereitstellung von MPEG-4 Video lizenzierten Videovertreiber bereitgestellt wurde, zu dekodieren. Für andere Zwecke wird keine Lizenz gewährt und ist hierin auch nicht eingeschlossen. Weitere Informationen, auch zur Werbe-, internen und kommerziellen Verwendung und Lizenzierung, erhalten Sie von MPEG LA, LLC. Siehe http://www.mpegl.com.

Offiziell DivX® Certified Produkt. Spielt alle Versionen von DivX®-Video (einschließlich DivX®6) im Standardwiedergabemodus für DivX® Media-Dateien ab. DivX, DivX Certified und dazugehörige Logos sind Markenzeichen von DivX, Inc. und werden unter Lizenz verwendet.

Caro cliente

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden Firmengrundsätze der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am

Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieser Produkte dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.
