SCD 5290 RDS - Autoradio GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	Grundig
Modell	SCD 5290 RDS
Abmessungen (B x H x T)	182 x 52 x 160 mm
Gewicht	ca. 0,8 kg
Stromversorgung	12 V Gleichstrom (Bordnetz)
Ausgangsleistung	4 x 50 W (max.)
Frequenzbereich UKW	87,5 – 108,0 MHz
Frequenzbereich MW	522 – 1620 kHz
RDS-Funktion	Ja (Radiodatensystem)
CD-Player	Ja (CD, CD-R, CD-RW)
MP3-Wiedergabe	Ja (über CD und USB)
USB-Anschluss	Ja (vorne, 1x USB 2.0)
AUX-Eingang	Ja (3,5 mm Klinke)
Equalizer	Ja (voreingestellte Klangmodi)
Uhr	Ja (RDS-gesteuert oder manuell)
Einbauschacht	DIN (1-DIN)
Sicherung	10 A (Flachsicherung)
Lieferumfang	Autoradio, Einbauset, Bedienungsanleitung
Entsorgung	Elektro-Altgeräte getrennt entsorgen (WEEE)

Häufig gestellte Fragen - SCD 5290 RDS GRUNDIG

Wie schließe ich das Grundig SCD 5290 RDS an?

Verbinden Sie das Gerät mit dem 12-V-Bordnetz: Gelbes Kabel (Dauerplus), Rotes Kabel (Zündungsplus), Schwarzes Kabel (Masse). Lautsprecherkabel farbkodiert anschließen.

Wie stelle ich die Uhr ein?

Drücken Sie die Taste CLK, bis die Stundenanzeige blinkt. Mit SEL oder Drehregler einstellen, erneut drücken für Minuten. Bei RDS-Empfang wird die Uhr automatisch gestellt.

Kann ich MP3-Dateien abspielen?

Ja, das Gerät unterstützt MP3-Wiedergabe über CD-R/RW und USB-Stick. Dateien müssen im MP3-Format vorliegen, max. 32 GB USB.

Warum hat mein Radio keinen Empfang?

Prüfen Sie die Antennenverbindung. In Tunneln oder Parkhäusern kann der Empfang gestört sein. Führen Sie einen manuellen Sendersuchlauf durch.

Wie kann ich die Lautstärke anpassen?

Drehen Sie den Lautstärkeregler oder drücken Sie die Tasten VOL +/-. Für eine kurzzeitige Stummschaltung drücken Sie die MUTE-Taste.

Was bedeutet die Anzeige 'RDS'?

RDS (Radio Data System) zeigt zusätzliche Informationen wie Sendername und Programmtyp an. Das Gerät kann auch Verkehrsfunk (TA) empfangen.

Kann ich ein externes Gerät anschließen?

Ja, über den AUX-Eingang (3,5 mm Klinke) an der Frontseite. Wählen Sie die Quelle AUX.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch. Keine aggressiven Reinigungsmittel. Für das CD-Laufwerk nutzen Sie eine handelsübliche Reinigungs-CD.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Grundig-Service oder autorisierte Fachhändler. Die Sicherung (10 A) ist im Sicherungshalter auf der Rückseite zugänglich.

Das Gerät lässt sich nicht einschalten. Was tun?

Prüfen Sie die Sicherung, die Spannungsversorgung (Kabel) und ob die Zündung eingeschaltet ist. Wenn das Problem besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG SCD 5290 RDS GRUNDIG

Inhalt Bedienungsanleitung SCD 5290 RDS

Bitte beachten Sie 3

Identity Card....3

Diebstahlsicherungen....3

Achtung bei Automatikantennen! ......3

Einbau des Autoradios......4

Bedienteil abnehmen......4

Bedienteil einsetzen 4

Verkehrssicherheit......4

GRUNDIG Umwelt-Initiative ....4

Ein- und Ausschalten ....5

Einschalten für max. 1 Stunde....5

Phone-Betrieb mit Autotelefon 5

Expert-Einstellungen......5

Funktions-Bestätigung......5

Kurzanleitung 6

Verstärker......6

Programmquellen 6

Security 6

Display 6

Zifferntasten....6

Display 7

Radio-Betrieb......7

CD-Betrieb......7

CD-Wechsler-Betrieb......7

Verstärker 8

Ein- und Ausschalten am Autoradio ....8

Lautstärke (Volume) 8

Höhen TRE (Treble) 8

Lautstärkeverhältnis FAD (Fader) ...... 9

Lautstärkeverhältnis BAL (Balance)......9

Klangspeicher 9

Überlastungsschutz......9

Radio 10

Programmquelle RADIO wählen...... 10

Bereich wählen 10

Stereo-Empfang (nur UKW) 10

RDS-Programme einstellen mit dem LEARN-Speicher....10

Automatischer Senderspeicher Autostore. 11

Sender/RDS-Programme mit Suchlauf einstellen .... 11

Manuelle Frequenzeinstellung....11

Speicherplatz-Tasten......12

Alternative Frequenzen (AF)....12

Durchsagebereitschaft für Verkehrsfunk-Durchsagen (TP) 13

Programmtypen (PTY) 13

PTY-Programm-Tasten 14

PTY-Suchlauf 14

CD-Betrieb 15

Programmquelle CD wählen....15

Vorlauf und Rücklauf 15

Titel der CD für ca. 10 Sekunden anspielen (TRACK SCAN)....15

Titel der CD in zufälliger Reihenfolge (TRACK RANDOM)....15

CD Pause....15

Verkehrsfunk-Durchsagen während CD-Wiedergabe zulassen ....15

CD-Betrieb beenden....15

CD ausschieben ....15

Compact Disc mit CD-Wechsler 16

Programmquelle CD wählen......16

Display (Anzeige) umschalten....16

CD auswählen 16

CD Pause......16

Titel wählen bzw. wiederholen....16

Vorlauf und Rücklauf 16

1. Titel jeder CD für ca. 10 Sekunden anspielen (CD SCAN).... 16

Titel der CD in zufälliger Reihenfolge (TRACK RANDOM)....16

Titel der CD ca. 10 Sekunden anspielen (TRACK SCAN)....16

CD's in zufälliger Reihenfolge (CD RANDOM)....17

Verkehrsfunk-Durchsagen während CD-Wiedergabe zulassen 17

CD-Betrieb beenden....17

CD- oder DAT-Betrieb 17

CD- oder DAT-Spieler anschließen...... 17

CD- oder DAT-Betrieb einschalten (AUX-Betrieb)......17

EXPERT Einstellungen 18

EXPERT-Bedienebene....18

Einstellen 18

Mögliche Einstellungen 18

Wartung und Pflege 20

Codierung 20

Hinweise zur Codierung......20

Ist die Codierung aktiviert? ......20

Codierung aktivieren....20

Wartezeiten....21

Wiederinbetriebnahme....21

Codierung deaktivieren......21

Ein- und Ausbau 22

Einbaumaterial und Zubehör 22

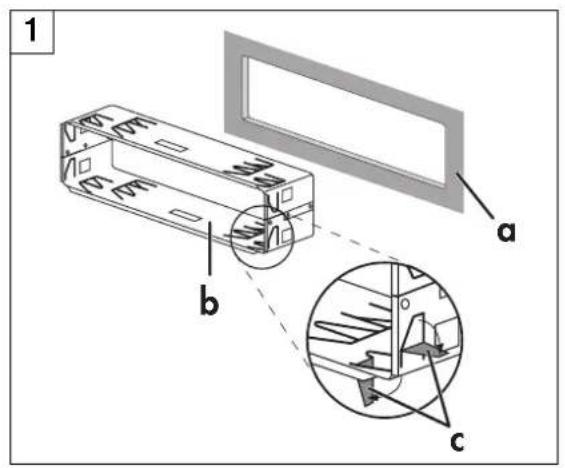

Einbaurahmen einsetzen 22

Versorgungsspannungen 22

Lautsprecher 23

Antenne 23

Zusatzanschlüsse....23

Autoradio einschieben....23

Autoradio herausziehen....23

Sicherung T 10 A....23

Wissenswertes 24

Geschwindigkeitsabhängige Lautstärke....24

Radio-Data-System (RDS)......24

Radio-Empfangsbedingungen 24

Ein Schild nach obenstehender Abbildung finden Sie an der Unterseite Ihres Gerätes.

CLASS 1 LASER PRODUCT bedeutet, daß der Laser wegen seines technischen Aufbaus eigensicher ist, so daß der maximal erlaubte Ausstrahlwert unter keinen Umständen überschritten werden kann.

CE

Das Gerät entspricht den EMV-Schutzanforderungen (EG-Richtlinie 89/336 EWG und 93/68/EWG) gemäß den Normen EN 55013 und EN 55020.

Technische und optische Änderungen vorbehalten!

Bitte beachten Sie

Identity Card

Der Ausweis Ihres Autoradios

enthält Typ, Seriennummer und die Code-Nummer für die Codierung.

Die Seriennummer ist identisch mit der im Rahmen des Autoradios eingestanzten Nummer.

Die Identity Card erleichtert bei Verlust des Autoradios die Fahndung der Polizei und beschleunigt durch Eigentumsnachweis die Schadensabwicklung mit der Versicherung.

⚠ Wählen Sie den Aufbewahrungsort der Identity Card so, daß sie vor fremden Zugriff sicher ist.

Diebstahlsicherungen

Code-Aufkleber

Die Code-Aufkleber, gut sichtbar hinter den Autoscheiben angebracht, zeigen jedem:

Das Autoradio ist für Diebe wertlos!

Codierung

Ist die Codierung aktiviert und das Autoradio wird von der Autobatterie (bzw. Dauerplus Klemme 30) Ihres Fahrzeugs getrennt, ist es elektronisch gesichert.

Nur Sie können es, durch Eingabe der Code-Nummer, wieder in Betrieb nehmen.

Bedienteil abnehmen

Zusätzlich zur Codierung können Sie das Bedienteil des Autoradios abnehmen und mitnehmen. Das Autoradio ist dadurch für den Dieb wertlos.

Security-Leuchtanzeige

Die Security-Leuchtanzeige blinkt, falls diese Funktion aktiviert ist, wenn das Autoradio und der Zünd-/Anlaßschalter des Fahrzeugs ausgeschaltet sind.

Achtung bei Automatikantennen!

Ihr Gerät schaltet sich automatisch ein, wenn Sie eine CD einschieben.

Dadurch wird auch Ihre Automatikantenne ausgefahren!

Schalten Sie deshalb das Gerät auf Standby-Off, bevor Sie z.B. in eine Waschanlage fahren!

Drücken Sie die 10 -Taste, bis im Display »STBY OFF« erscheint.

Das Gerät bleibt ausgeschaltet, bis Sie es mit der 10 -Taste wieder einschalten.

Einbau des Autoradios

Diese Bedienungsanleitung setzt voraus, daß Ihr Autoradio vom Fachhändler ordnungsgemäß angeschlossen und eingebaut wurde.

Einbauhinweise finden Sie am Ende der Bedienungsanleitung.

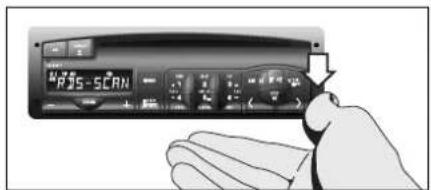

Bedienteil abnehmen

Bedienteil halten und Verriegelung nach unten drücken.

Das Bedienteil rastet aus und Sie können es abnehmen.

Wenn Sie das Bedienteil bei eingeschaltetem Gerät abnehmen, schaltet sich das Gerät aus.

Bedienteil einsetzen

Setzen Sie zuerst das Bedienteil in die Rastnasen, im Geräteausschnitt links, ein.

Drücken Sie dann auf die rechte Seite des Bedienteils, damit es einrastet.

Sollte sich das Gerät nicht mit der

10 Taste einschalten lassen, nehmen Sie das Bedienteil noch einmal ab und setzen Sie es erneut ein.

Verkehrssicherheit

⚠ Vor Antritt der Fahrt

Bitte machen Sie sich vor Antritt der Fahrt mit den verschiedenen Funktionen Ihres Auto-radios vertraut.

⚠️Lautstärke

Durch zu große Lautstärke können Sie sich und andere im Straßenverkehr gefährden.

Wählen Sie deshalb die Lautstärke immer so, daß Sie Umweltgeräusche (z.B. Hupen, Rettungsfahrzeuge, Polizeifahrzeuge usw.) noch wahrnehmen können.

GRUNDIG Umwelt-Initiative

Sicher ist Ihnen aufgefallen,

wir haben bei der Verpackung des Autoradios vollständig auf

Kunststoffe verzichtet.

Alle Bestandteile der Verpackung sind aus Pappe/Papier und können im bestehenden Altpapierkreislauf entsorgt werden.

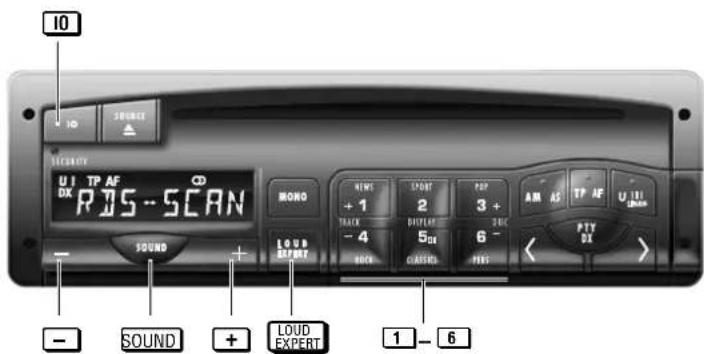

Ein- und Ausschalten

- am Autoradio

10 Taste drücken.

- mit dem Zünd-/Anlaßschalter

des Fahrzeugs, wenn das Autoradio vorher mit dem Zünd-/Anlaßschalter ausgeschaltet wurde.

Einschalten für max. 1 Stunde

...nachdem Sie Ihr Autoradio mit dem Zünd-/Anlaßschalter Ihres Fahrzeugs ausgeschaltet haben:

10 Taste drücken.

Bleibt der Zünd-/Anlaßschalter ausgeschaltet, schaltet sich das Autoradio nach 1 Stunde automatisch aus.

Autoradio vorher ausschalten:

10 Taste drücken.

Wiederholtes Einschalten ist möglich.

Phone-Betrieb mit Autotelefon

Ihr Gerät verfügt über eine Anschlußmöglichkeit für Autotelefon oder Funkgerät.

Stummschaltung (Mute)

Beim Betrieb des Autotelefons bzw. des Funkgerätes ist das Autoradio stummgeschaltet. Im Display erscheint: »MUTE«.

Expert-Einstellungen

Eine Vielzahl möglicher Einstellungen, ohne den Überblick zu verlieren.

Damit die Bedienung des Autoradios so einfach wie möglich ist, befinden sich eine Vielzahl von Einstellungen, die Sie nur einmal oder nur gelegentlich brauchen, in einer zusätzlichen Bedienebene (EXPERT).

Funktions-Bestätigung

Ihr Autoradio ist so voreingestellt, daß Funktionen mit einem kurzen Signalton bestätigt werden.

In der Expert-Bedienebene können Sie mit der Einstellung »BEEP OFF« den Signalton abschalten. An die Stelle des Signaltons tritt ein Stummschalten der Lautsprecher.

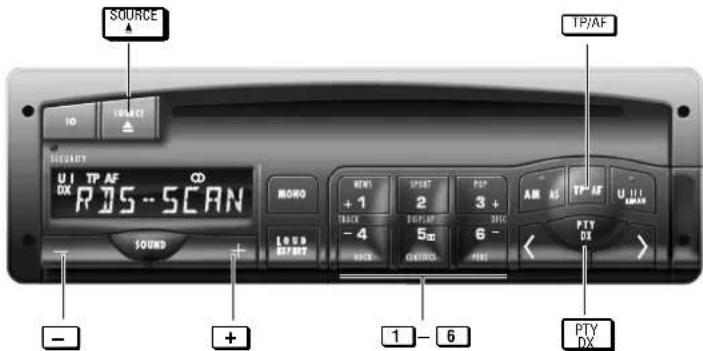

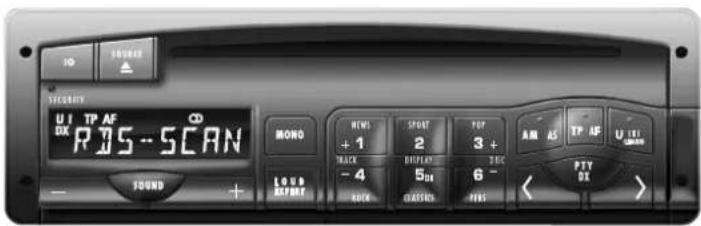

Kurzanleitung

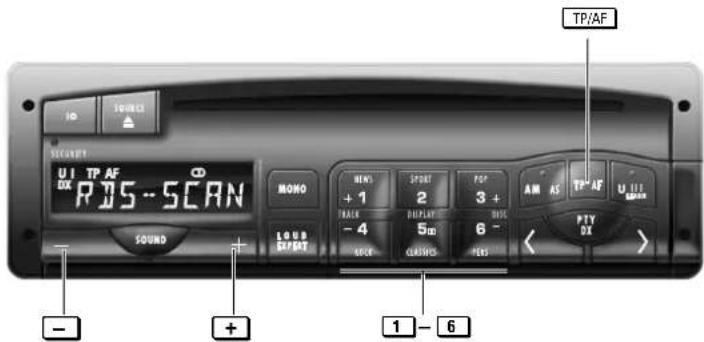

Verstärker

Mit der -Taste oder der +-Taste können Sie die Lautstärke verändern, Fader-, Balance-, Baß-, Höhen- und Expert-Einstellungen durchführen.

Die aktuelle Einstell-Funktion wird im Display angezeigt.

Durch längeres Drücken der SOUND-Taste wird die jeweilige Mittelstellung erreicht (Rückmeldung durch Signalton).

Beispiel Bässe:

SOUND -Taste so oft drücken, bis »BASS« im Display erscheint.

8955

00

Mit der -Taste oder der +-Taste können Sie jetzt die Baßwiedergabe verändern.

Baßwiedergabe sofort in Mittelstellung: SOUND -Taste drücken bis der Signalton erklingt.

Die Funktion Höhen, Fader oder Balance werden durch wiederholtes, kurzes Drücken der SOUND-Taste angewählt.

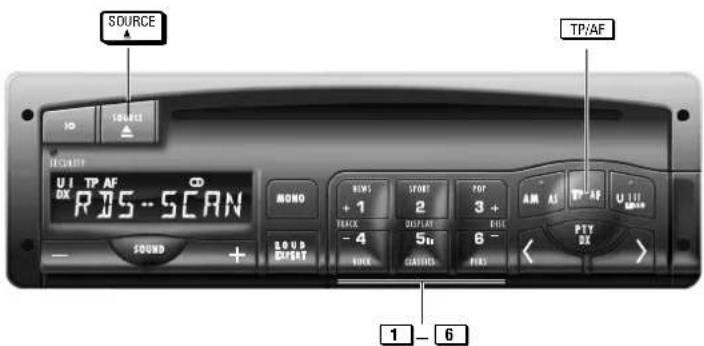

Programmquellen

Haben Sie einen CD-Wechsler angeschlossen oder es ist eine CD im Gerät, können Sie diese Programmquellen wählen.

Hören Sie z.B. eine CD und schalten mit der SOURCE -Taste auf CD-Wechsler oder Radio um, schaltet das CD-Teil auf Bereitschaft.

Nach erneutem Umschalten auf CD spielt es an der Stelle weiter, an der Sie unterbrochen haben.

Display

Das Display informiert Sie über alle wichtigen Betriebszustände während des Radio-, CD- oder CD-Wechsler-Betriebs.

In der EXPERT-Bedienebene werden Ihnen die EXPERT-Einstellungen angezeigt.

Security

Damit das Autoradio bleibt, wo es ist: Security-Leuchtanzeige aktiviert (blinkt). Code-Aufkleber an den Autoscheiben.

Codierung aktiviert.

Bedienteil mitgenommen.

Zifferntasten

Die Zifferntasten benötigen Sie zum Speichern bzw. zum Aufrufen von Programmen und Klangspeichern, zum Suchen von Sendern mit PTY-Kennung, sowie zum Aktivieren und Deaktivieren der Diebstahlsicherung.

Display

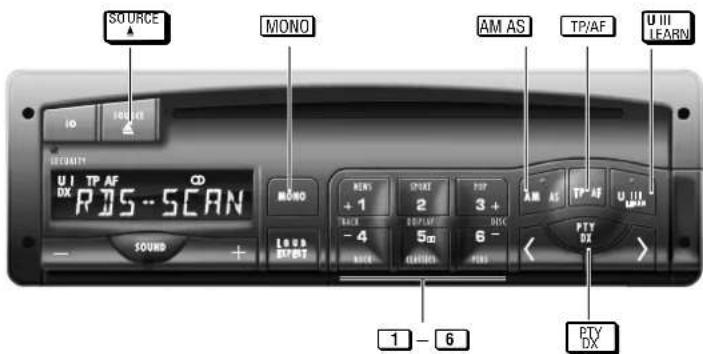

Radio-Betrieb

MW Bereich (Mittelwelle).

LW Bereich (Langwelle).

LRN RDS-Programme werden im LEARN-Speicher gespeichert

RDS SCAN LEARN-Speicher: RDS-Programme manuell aufrufen.

U III U-Bereich (UKW).

TP Es werden nur Sender/RDS-Programme mit "Verkehrsfunk" eingestellt.

AF RDS-Programm

mit alternativen Frequenzen und AF-Wechsel erlaubt.

LOUD Besserer Klangeindruck bei geringer Lautstärke (LOUD).

MONO Das Autoradio wurde manuell auf Mono geschaltet.

∞ Stereo-Empfang

IN CD befindet sich im Gerät.

DX Max. Suchlauf-Empfindlichkeit.

CD-Betrieb

TOI 01:15 1. Titel – Abgespielte Zeit des 1. Titels.

TR SCAN Titel der CD werden für ca. 10 Sekunden angespielt.

TR RND Titel der CD werden in zufälliger Reihenfolge angespielt (TRACK RANDOM).

RESET Beenden von TR SCAN oder TR RND.

CD HOT CD-Spieler überhitzt. Lassen Sie das Gerät abkühlen.

MECHANIC CD-Spieler – Mechanikfehler. CD PRUSE CD-Wiedergabe unterbrochen.

NO CD Keine CD im Gerät.

SURFACE CD falsch herum eingelegt.

TP Verkehrsfunk-Bereitschaft aktiviert.

LOUD Besserer Klangeindruck bei geringer Lautstärke (LOUD).

IN CD befindet sich im Gerät.

CD CD-Betrieb gewählt

CD-Wechsler-Betrieb

CD / TOI 1. CD - 1. Titel.

TOL 01:15 1. Titel – Abgespielte Zeit des 1. Titels.

CD SCAN 1. Titel jeder CD für ca.10 Sekunden anspielen.

CD RND CD's im Magazin werden in zufälliger Reihenfolge abgespielt (CD RANDOM).

TR SCAN Titel der CD werden für ca. 10 Sekunden angespielt.

TR RNO Titel der CD werden in zufälliger Reihenfolge angespielt (TRACK RANDOM).

RESET Beenden von CD SCAN, CD RND, TR SCAN oder TR RND.

CO HOT CD-Wechsler überhitzt. Lassen Sie das Gerät abkühlen.

MECHNIC CD-Wechsler – Mechanikfehler.

SURFACE CD falsch eingelegt oder Datenübertragung gestört.

MAGAZINE CD-Magazin fehlt bzw. nicht eingerastet.

NO CD CD-Magazin leer.

NO COMMU Datenübertragung unterbrochen.

TP "Verkehrsfunk"-Bereitschaft aktiviert.

LOUD Besserer Klangeindruck bei geringer Lautstärke (LOUD).

IN CD befindet sich im Gerät.

Verstärker

Ein- und Ausschalten am Autoradio

10 Taste drücken

Lautstärke (Volume)

- -Taste oder + -Taste drücken:

Im Display erscheint:

Mit der -Taste oder der +-Taste können Sie die Einstellung verändern.

LOUD (Loudness)

Die Funktion LOUD (Loudness) hebt bei leiser Wiedergabe die tiefen und hohen Frequenzen etwas an, sodaß der Gesamtklang auch bei leiser Wiedergabe immer ausgeglichen bleibt. Dabei wird der Klang dem menschlichen Gehör angepaßt, dessen Klangempfinden von der Lautstärke abhängt.

Loudness Ein- oder Ausschalten

LOOD EXPERT -Taste kurz drücken.

Bei eingeschalteter Loudness-Funktion erscheint im Display »LOUD«

Bässe BASS

SOUND -Taste so oft drücken, bis »BASS -8«...»BASS 00«...»BASS +8« im Display erscheint. Mit der □-Taste oder der +-Taste können Sie die Einstellung verändern.

Einstellung beenden:

SOUND -Taste so oft drücken, bis die normale Anzeige erscheint oder nach ca. 6 Sekunden automatisch.

Sofort Mittelstellung:

SOUND -Taste drücken bis der Signalton erklingt.

Höhen TREB (Treble)

SOUND -Taste so oft drücken, bis »TREB -8«...»TREB 00«...»TREB +8« im Display erscheint. Mit der -.-Taste oder der + -Taste können Sie die Einstellung verändern.

Einstellung beenden:

SOUND -Taste so oft drücken, bis die normale Anzeige erscheint oder nach ca. 6 Sekunden automatisch.

Sofort Mittelstellung:

SOUND-Taste drücken bis der Signalton erklingt.

D8

Lautstärkeverhältnis FAD (Fader)

Lautsprecher vorne ↔ hinten

SOUND -Taste so oft drücken, bis

Hinten/Rear ... Mittelstellung ... Vorne/Front im Display erscheint.

Mit der -Taste oder der +-Taste können Sie die Einstellung verändern.

Einstellung beenden:

SOUND -Taste so oft drücken, bis die normale Anzeige erscheint oder nach ca. 6 Sekunden automatisch.

Sofort Mittelstellung:

SOUND-Taste drücken bis der Signalton erklingt.

Lautstärkeverhältnis BAL (Balance)

Lautsprecher links ↔ rechts

SOUND -Taste so oft drücken, bis

»BAL L31«...»BAL L--R«...»BAL R31«

Links Mittelstellung Rechts

im Display erscheint.

Mit der -Taste oder der +-Taste können Sie die Einstellung verändern.

Einstellung beenden:

SOUND -Taste so oft drücken, bis die normale Anzeige erscheint oder nach ca.6 Sekunden automatisch.

Sofort Mittelstellung:

SOUND-Taste drücken bis der Signalton erklingt.

Klangspeicher

Sie können mit den Speicherplatztasten

1 – 5 verschiedene Klang- und Fader/Balance-Einstellungen speichern.

Einstellungen speichern

Stellen Sie Bass, Höhen, Fader, Balance und Loudness nach Ihren Wünschen ein.

Drücken Sie, während Sie sich im Einstellmodus befinden, z.B. die

Speicherplatztaste 1, bis Sie den Signalton hören.

Im Display erscheint »SOUND 1«. Die eingestellten Werte sind nun gespeichert.

Einstellungen aufrufen

Drücken Sie die SOUND-Tasteund danach kurz z.B. die Speicherplatztaste 1.

Im Display erscheint »SOUND 1«.

Mittelstellung aufrufen

Drücken Sie die SOUND-Tasteund dann die Speicherplatztaste 6.

Im Display erscheint »LINEAR«.

Alle Einstellungen werden auf Mittelstellung gesetzt.

Überlastungsschutz

Bei hoher Umgebungstemperatur und großer Lautstärke kann der Überlastungsschutz ansprechen.

Für die Dauer der Überlastung werden die hinteren Endstufen des Verstärkers abgeschaltet.

Radio

Programmquelle RADIO wählen

Bei CD- oder CD-Wechsler-Betrieb: SOURCE -Taste so oft drücken, bis »RADIO« im Display erscheint.

Bereich wählen

UKW-Bereich

- Taste (wiederholt) kurz drücken. Sie wählen den Bereich U I, U II oder U III.

AM-Bereich

AM AS -Taste (Fortschalttaste) kurz drücken: bei Mittelwelle erscheint »W«, bei Langwelle »L«im Display.

Nachdem Sie den Bereich gewählt haben, hören Sie den zuletzt gehörten Sender/Programm (Last-station-memory) in diesem Bereich.

Stereo-Empfang (nur UKW)

Sie empfangen einen Stereo-Sender, wenn » CD« im Display erscheint.

Manuelles Umschalten auf Mono:

Das manuelle Umschalten auf Mono kann in schwierigen Empfangslagen, z.B. im Gebirge sinnvoll sein.

MONO -Taste kurz drücken. »MONO« erscheint im Display.

Zurückschalten auf Stereo: MONO -Taste kurz drücken.

D 10

RDS-Programme einstellen / LEARN-Speicher

Mit einem Tastendruck

können Sie im LEARN-Speicher bis zu 25 RDS-Programme speichern! Die gespeicherten RDS-Programme können Sie nacheinander aufrufen.

Die Benutzung des Learn-Speichers ist sinnvoll, wenn Sie sich in einem fremden Empfangsbereich aufhalten und die gespeicherten Sender nicht löschen wollen.

LEARN-Speicher belegen

Bereich: U I, U II oder U III

- Taste drücken bis der Signalton erklingt:

»LRN ...« erscheint im Display, der Empfänger durchsucht den UKW-Bereich. RDS-Programme (max. 25) Ihres Empfangsbereiches werden gespeichert;

Anschließend hören Sie das RDS-Programm mit dem besten Empfang. Haben Sie»TP« gewählt, empfangen Sie nur RDS-Programme mit Verkehrsfunk.

LEARN-Speicher abrufen

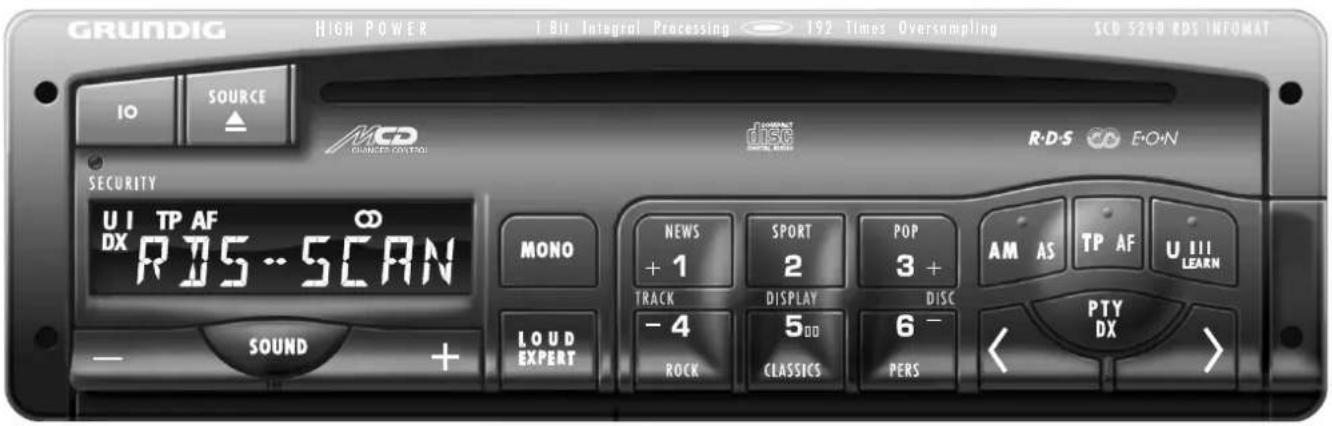

<-Taste oder > -Taste kurz drücken: »ROS SCAN« erscheint im Display. Anschließend hören Sie das nächste RDS-Programm aus dem LEARN-Speicher.

Automatischer Senderspeicher Autostore

Autostore im RDS-Bereich

Bereich wählen: U I, U II oder U III.

-Taste drücken bis der 2. Signalton zu hören ist:

Im Display erscheint »AS«, die Frequenzanzeige läuft durch. Anschließend hören Sie das bestempfangbare Programm.

Die 6 stärksten Sender Ihres Empfangsgebietes werden automatisch auf den Speicherplätzen 1 – 6 im gewählten Bereich gespeichert.

Autostore im AM-Bereich

Bereich wählen: MW oder LW

AM AS -Taste drücken, bis der Signalton erklingt:

Im Display erscheint »85« und die Frequenzanzeige läuft durch.

Anschließend hören Sie das bestempfangbare Programm.

Die 6 stärksten Sender Ihres Empfangsgebietes werden automatisch auf den Speicherplätzen 1 – 6 im gewählten Bereich gespeichert.

Sender/RDS-Programme mit Suchlauf einstellen

Bereich wählen: U I, U II oder U III Im Display erscheint z.B. »FM 92.70«. <-Taste oder >-Taste drücken, bis der Signalton erklingt.

Der Suchlauf stoppt beim nächsten Sender bzw. RDS-Programm.

Maximale Suchlauf-Empfindlichkeit, wenn »DX« im Display erscheint:

– automatisch nach dem ersten Durchlauf über den gesamten Frequenzbereich.

- »DX« manuell einschalten:

-Taste drücken, bis der Signalton erklingt.

- »DX« ausschalten:

-Taste drücken, bis der Signalton erklingt.

Nur Sender/RDS-Programme mit Verkehrsfunk-Durchsagen suchen, wenn

»TP« im Display erscheint.

Ein/Aus: TP/AF -Taste drücken.

Manuelle Frequenzeinstellung

1. Bereich wählen: U I, U II oder U III, MW oder LW.
2. <-Taste oder > -Taste drücken, bis der 2. Signalton erklingt. Im Display erscheint »R//« und die eingestellte Frequenz.
3. Frequenz einstellen: <-Taste oder > -Taste kurz (schrittweise Frequenzänderung) bzw. länger (schnelle Frequenzänderung) drücken. Im Display z.B. »789 92,70«.
4. Manuelle Frequenzeinstellung beenden: U III LEARN -Taste oder AM AS -Taste oder TP/AF -Taste drücken.

Speicherplatz-Tasten 1 — 6

Bereich wählen: U I, U II oder U III MW oder LW.

Sender/RDS-Programm einstellen:

Ist der eingestellte Sender/RDS-Programm im gewählten Bereich, z.B. »U I«, bereits auf einer Speicherplatz-Taste gespeichert, wird die jeweilige Ziffer im Display angezeigt.

Eingestellten Sender/RDS-Programm speichern:

Speicherplatz-Taste drücken, bis der Signalton erklingt.

Die Funktion "AF" wird, falls Sie aktiv ist, mit gespeichert.

Gespeicherte Sender/RDS-Programme aufrufen:

Speicherplatz-Taste kurz drücken.

Auch nach Abklemmen der Betriebsspannung bleiben die Speicherinhalte erhalten.

Alternative Frequenzen (AF)

Im Display: »AF«

Sie empfangen ein RDS-Programm, das von mehreren Sendern mit unterschiedlichen Frequenzen ausgestrahlt wird.

Ihr Autoradio wechselt jetzt automatisch und unhörbar auf die am besten zu empfangende Alternativfrequenz.

AF-Funktion ausschalten.

Wenn Sie sich in einem sehr schlecht versorgten Empfangsgebiet aufhalten, kann es vorkommen, daß die Wechselversuche als kurze Pausen hörbar werden. In einem solchen Fall kann die AF-Funktion ausgeschaltet werden.

TP/AF -Taste drücken bis der Signalton erklingt. Die "AF"-Funktion ist ausgeschaltet.

AF-Funktion wieder einschalten.

TP/AF -Taste drücken bis der Signalton erklingt. Nur bei Sendern mit Alternativfrequenzen möglich.

D 12

Durchsagebereitschaft für Verkehrsfunk-Durchsagen (TP)

TP (TRAFFIC PROGRAM) =

Verkehrsfunksender

Durchsagebereitschaft ist eingeschaltet, wenn »TP« im Display aufleuchtet.

TP ein-/ausschalten:

TP/AF -Taste kurz drücken.

Ist der eingestellte Sender kein Verkehrsfunksender, startet automatisch ein Suchlauf zum nächsten Verkehrsfunksender.

Verkehrsfunk-Durchsagen hören Sie mit einer Mindestlautstärke:

In der Expert-Bedienebene können Sie die Mindestlautstärke verändern. Am Ende der Durchsage hören Sie wieder in der ursprünglich eingestellten Lautstärke.

Während der Durchsage können Sie die Lautstärke mit der -Taste oder der +-Taste verändern.

Nur Verkehrsfunk-Durchsagen hören Sie, wenn Sie die Lautstärke mit der -Taste auf "Null" stellen.

CD- oder CD-Wechsler-Betrieb unterbricht während der Verkehrsfunk-Durchsage.

Momentane Verkehrsfunk-Durchsage abbrechen:

TP/AF -Taste kurz drücken.

Ist der eingestellte Verkehrsfunksender nicht mehr empfangbar, wird autom. ein besser empfangbarer Verkehrsfunksender eingestellt: »LRN ...« erscheint im Display, falls Sie im Expert-Modus »LRN ON« gewählt haben.

Programmtypen (PTY)

Voraussetzung

Rundfunkanstalten bieten im UKW-Bereich (U I, U II oder U III) den Service "Programmtypen" (PTY) an.

Programmtypen

Die angebotenen Programmtypen einer Rundfunkanstalt wechseln je nach gesendetem Programm.

NEWS Nachrichten und Aktuelles

AFFAIRS Politik und Zeitgeschehen

INFO Spezielle Wortprogramme

SPORT Sportsendungen

EDUCATE Lernen und Weiterbildung

DRAMA Hörspiel und Literatur

CULTURE Kultur, Kirche und Gesellschaft

SCIENCE Wissenschaft

VARIED Unterhaltendes Wort

POP Popmusik (Hits und Schlager)

ROCK M Rockmusik

M.O.R.M Leichte Musik

LIGHT M Leichte klassische Musik

CLASSICS Ernste klassische Musik

OTHER M Musikprogramme die sich nicht zuordnen lassen (z.B. Folklore)

NO PTY Keine Programmtyp-Kennung

Radio

PTY-Programm-Tasten

Die Speicherplatz-Tasten

sind belegt mit den Programmtypen:

1 NEWS, 2 SPORT, 3 POP

(mit M.O.R.M) 4 ROCK und

5 CLASSICS (mit LIGHT M).

Die Speicherplatz-Taste

6 PERS (persönlich) können Sie mit einem

Programmtyp Ihrer Wahl belegen:

1. PTY-Funktion einschalten:

PTY DX -Taste kurz drücken.

1. <-Taste oder > -Taste so oft drücken bis der gewünschte Programmtyp im Display erscheint.

2. 6 -Taste drücken bis der Signalton erklingt.

PTY-Suchlauf

1. PTY-Funktion einschalten

- -Taste kurz drücken:

zuletzt gewählter Programmtyp ist im Display zu sehen.

2. Programmtyp einstellen...

- mit den PTY-Programm-Tasten

NEWS, SPORT, POP, ROCK CLASSICS oder PERS

Taste kurz drücken:

PTY-Suchlauf startet automatisch zum nächsten Sender, der den gewählten Programmtyp anbietet, dabei steht »PTY ...« im Display.

- oder -

<-Taste oder > -Taste kurz drücken bis der gewünschte Programmtyp im Display erscheint.

<-Taste oder > -Taste drücken, bis der Signalton erklingt:

PTY-Suchlauf startet zum nächsten Sender, der den gewählten Programmtyp anbietet und zeigt den Programmtyp, z.B. »POP«, an.

Bietet kein Sender den gewählten Programmtyp an, hören Sie den zuletzt eingestellten Sender und die PTY-Funktion wird verlassen.

3. PTY-Funktion verlassen

- -Taste kurz drücken oder automatisch nach ca. 6 Sekunden.

D 14

CD-Betrieb

Programmquelle CD wählen

CD ins CD-Fach einschieben.

Im Display erscheint »TOI 00:00«. – oder –

CD ist im CD-Fach:

-Taste so oft drücken bis »CD« im Display erscheint.

Wenn Sie die CD nicht vollständig einziehen lassen erscheint im Display »NO CD«. Durch erneutes Einschieben einer CD bzw. durch Drücken der SOURCE -Taste können Sie diesen Zustand verlassen.

Achtung bei Automatikantennen!

Ihr Gerät schaltet sich automatisch ein, wenn Sie eine CD einschieben.

Dadurch wird auch Ihre Automatikantenne ausgefahren! Beachten Sie dazu auch den Hinweis auf Seite 3!

Titel wählen bzw. wiederholen

1 (TRACK +)-Taste: nächste Titel

4 (TRACK -)-Taste: vorherige Titel bzw. den Titel, den Sie hören, wiederholen.

Tasten (so oft) kurz drücken, bis die Nummer des gewünschten Titels im Display erscheint.

Vorlauf und Rücklauf

Titel im "Schnelldurchgang" mit

reduzierter Lautstärke hören:

Vorlauf: > -Taste drücken und gedrückt halten.

Rücklauf: < -Taste drücken und gedrückt halten.

Titel der CD für ca. 10 Sekunden anspielen (TRACK SCAN)

1 (TRACK +)-Taste drücken, bis der Signalton erklingt:

»TR SCAN« erscheint kurz im Display.

Soll der angespielte Titel hörbar bleiben:

1 (TRACK +)-Taste kurz drücken:

»RESET« erscheint kurz im Display.

Titel der CD in zufälliger Reihenfolge (TRACK RANDOM)

4 (TRACK -)-Taste drücken, bis der Signalton erklingt:

»TR RNO« erscheint kurz im Display.

Beenden:

4 (TRACK -)-Taste drückenbis der Signalton erklingt:

»RESET« erscheint kurz im Display.

CD Pause

5 (☐☐)-Taste drücken.

Zum Aufheben erneut drücken. im Display erscheint »CO PRUSE«

Verkehrsfunk-Durchsagen während CD-Wiedergabe zulassen

TP einschalten

TP/AF -Taste kurz drücken:

»TP« erscheint im Display.

TP ausschalten

TP/AF -Taste kurz drücken:

»TP« erlischt im Display.

CD-Betrieb beenden

Wählen Sie durch kurzes Drücken der SOURCE -Taste eine andere Quelle an, oder lassen Sie die CD ausschieben.

CD ausschieben

Drücken Sie die SOURCE -Taste bis der Signalton erklingt. Die CD wird ausgeschoben. Wird die ausgeschobene CD nicht innerhalb von 15 Sekunden entnommen, wird sie aus Sicherheitsgründen wieder eingezogen.

Compact Disc (CD) mit »GRUNDIG CD-Wechsler«\*

Programmquelle CD-Wechsler wählen

-Taste so oft drücken bis »MCD I« im

Display erscheint.

Display (Anzeige) umschalten

(DISPLAY)-Taste kurz drücken.

»CD / TOI«: 1. CD - 1. Titel bzw.

»TOI 01:15«: 1. Titel - Spielzeit des 1. Titels.

CD auswählen

(DISK +)-Taste bzw. 6 (DISK -)-Taste

(wiederholt) kurz drücken, bis die Nummer der gewünschten CD im Display erscheint.

CD Pause

(□□)-Taste drücken,

im Display erscheint »CO PRUSE« Zum Aufheben erneut drücken.

Titel wählen bzw. wiederholen

Tasten (so oft) kurz drücken, bis die Nummer des gewünschten Titels im Display erscheint.

1 (TRACK +)-Taste: nächste Titel

4 (TRACK -)-Taste: den Titel, den Sie hören, bzw. vorherige Titel wiederholen.

Vorlauf und Rücklauf

Titel im "Schnelldurchgang" mit reduzierter Lautstärke hören:

Vorlauf: > -Taste drücken und gedrückt halten.

Rücklauf: < -Taste drücken und gedrückt halten.

1. Titel jeder CD für ca.10 Sekunden anspielen (CD SCAN)

3 (DISK +)-Taste drücken, bis der Signalton erklingt:

»CD SCRAM« erscheint kurz im Display.

Soll die angespielte CD hörbar bleiben:

3 (DISK +)-Taste drücken, bis der Signalton erklingt:

»RESET« erscheint kurz im Display.

Titel der CD in zufälliger Reihenfolge (TRACK RANDOM)

4 (TRACK -)-Taste drücken, bis der Signalton erklingt:

»TR RNO« erscheint kurz im Display.

Beenden:

4 (TRACK -)-Taste drücken, bis der Signalton erklingt:

»RESET« erscheint kurz im Display.

Titel der CD für ca. 10 Sekunden anspielen (TRACK SCAN)

1 (TRACK +)-Taste drücken, bis der Signalton erklingt:

»TR SCAN« erscheint kurz im Display.

Soll der angespielte Titel hörbar bleiben:

1 (TRACK +)-Taste drücken, bis der Signalton erklingt:

»RESET« erscheint kurz im Display.

* Welcher Grundig CD-Wechsler geeignet ist, sagt Ihnen Ihr Fachhändler.

CD's in zufälliger Reihenfolge (CD RANDOM)

6 (DISC -)-Taste drücken, bis der Signalton erklingt:

»CO RNO« erscheint kurz im Display.

Beenden:

6 (DISC -)-Taste drücken, bis der Signalton erklingt:

»RESET« erscheint kurz im Display.

Verkehrsfunk-Durchsagen während CD-Wiedergabe zulassen

TP einschalten

TP/AF -Taste kurz drücken:

»TP« erscheint im Display.

TP ausschalten

TP/AF -Taste kurz drücken:

»TP« erlischt im Display.

CD-Betrieb beenden

Wählen Sie durch (wiederholtes) kurzes Drücken der SOURCE -Taste eine andere Quelle an.

Auf Multimedia CD's sind neben Audiotracks auch Datentracks aufgezeichnet. Spielen Sie eine solche CD trotz der Warnhinweise ab, kann es zu Rauschen in verkehrsgefährdender Lautstärke kommen. Zudem können Endstufen und Lautsprecher beschädigt werden.

Externer CD- oder DAT-BetriebCompac

CD- oder DAT-Spieler anschließen

CD = Compact Disc (ohne CD-Wechsler) DAT = Digital Audio Tape

Haben Sie keinen GRUNDIG CD-Wechsler angeschlossen, können Sie andere CD- oder DAT-Spieler mit geeignetem Verbindungskabel an das Autoradio anschließen (Kontakt C 13 mit Kontakt C 15 verbinden).

CD- oder DAT-Betrieb einschalten (AUX-Betrieb)

Programmquelle CD bzw. DAT wählen:

SOURCE -Taste so oft drücken, bis im Display »RUX« erscheint.

EXPERT-Einstellungen

EXPERT-Bedienebene

Eine Vielzahl möglicher Einstellungen

Damit die Bedienung des Autoradios so einfach wie möglich ist, befinden sich eine Vielzahl von Einstellungen, die Sie nur einmal oder nur gelegentlich brauchen, in einer zusätzlichen Bedienebene (EXPERT).

Einstellen

1. EXPERT einschalten

LOUD EXPERT-Taste drücken, bis der Signalton erklingt.

2. Einstellung wählen

Wählen Sie aus

Mögliche Einstellungen ①...⑪

die Einstellung, die Sie überprüfen, bzw. verändern wollen.

① Display-Kontrast ändern LCD 25

- -Taste oder + -Taste drücken bis die gewünschte Einstellung »LCD 25« im Display erscheint.

3. Einstellung aktivieren

LOUD EXPERT -Taste kurz drücken: »ε« erscheint im Display (»ε« = Eingabe)

ELCD 25

4. Einstellung verändern

Stellen Sie mit der -Taste oder der +-Taste den gewünschten Kontrast ein. Im Display erscheint z. B.:

ELOD 53

5. Einstellung beenden

LOUD EXPERT -Taste kurz drücken: »E« erlischt im Display

6. Nächste Einstellung wählen

(Punkt 2. bis 5. wiederholen)

7. EXPERT ausschalten

LOUD EXPERT -Taste drücken, bis der Signalton erklingt.

Mögliche Einstellungen ①...⑪

Anzeige im Display: »......«

① Display-Kontrast ändern

»LCO 25« (00 ... 63), je nach Einbaulage des Autoradios so einstellen, daß das Display für Sie am besten lesbar ist.

② Security-Leuchtanzeige (Ein/Aus)

»BLK ON« Die Security Leuchtdiode blinkt wenn das Gerät und die Zündung ausgeschaltet sind.

»BLK OFF« Die Security Leuchtdiode blinkt nicht.

③ Signalton (Ein/Aus)

»BEEP ON« Signalton als Funktionsbestätigung.

»BEEP OFF« Funktionsbestätigung durch kurzes stummschalten.

④ Autom. LEARN (Radio-Betrieb)

Wenn Sie sich in einem Empfangsgebiet aufhalten, in dem Sie RDS-Programme mit Verkehrsfunk schlecht empfangen, können Sie den autom. LEARN (LRN) im Radio-Betrieb verhindern, um diese Programme weiterhin zu empfangen.

»LRN ON«: autom. LEARN-Funktion »LRN OFF«: kein autom. LEARN bei eingestellten Lautstärken größer »VOL 4«.

Bei »nur TP-Empfang« (Gerät leise gestellt) ist die LEARN-Funktion immer an um den Empfang von Verkehrsdurchsagen sicher zustellen

⑤ Autom. Wechsel des Regionalprogramms

Wenn ein RDS-Programm aus verschiedenen Regionalsendungen besteht, kann es vorkommen, daß Ihr Autoradio je nach Empfangsgebiet zwischen verschiedenen Regionalsendungen wechselt.

»REG ON« autom. Wechsel des Regional- programms ist möglich.

»REG OFF« kein Wechsel auf ein anderes Regionalprogramm.

⑥ Ein- und Ausschalten mit dem Zünd-/Anlaßschalter

»IGN ON« Sie können das Autoradio mit dem Zünd-/Anlaßschalter des Fahrzeuges ein- und ausschalten.

»IGN OFF« Ein- und Ausschalten nicht mit dem Zünd-/Anlaßschalter.

⑦ CD- bzw. AUX-Eingangsempfindlichkeit Anpassen eines CD-Wechslers bzw. einer AUX-Nf-Quelle:

»RCD LOW« niedrig

»MCD MIO« mittel (z. B. bei MCD 30)

»MCD HIGH« hoch

⑧ Lautstärke-Begrenzung beim Einschalten

»ON VOL --«: keine Begrenzung oder

»ON VOL 20«: max. Lautstärke, z.B. 20 (- - ... 40).

Die Lautstärke wird nur begrenzt, wenn die Lautstärke beim Ausschalten des Auto-radios größer als der Begrenzungswert ist!

⑨ Mindestlautstärke für Verkehrsfunk-Durchsagen

Sie hören während der Einstellung die gewählte Lautstärke.

⑩ Geschwindigkeitsabhängige Lautstärke

Einstellung nur möglich, wenn am SCV-Anschluß (A1) ein geschwindigkeitsabhängiges Signal steht.

⚠Aus Gründen der Verkehrssicherheit sollte die folgende Einstellung durch den Beifahrer erfolgen!

Einstellung:

1. Fahrzeug steht, Motor läuft: Mit der -Taste oder der +-Taste die gewünschte Lautstärke einstellen.

2. EXPERT-Einstellung vorbereiten: LOUD EXPERT -Taste drücken, bis der Signalton zu hören ist.

- -Taste oder + -Taste so oft drücken, bis » SCVOL ...« im Display erscheint.

LOUD EXPERT -Taste kurz drücken: »£ « erscheint zusätzlich im Display

1. Bei höherer Geschwindigkeit: Mit der —Taste oder der + -Taste die gewünschte Lautstärke einstellen, im Display steht z.B. » SCVOL 124 «. LOUD EXPERT -Taste drücken, bis der Signalton zu hören ist.

⑪ Codierung aktivieren (eine genaue Anleitung finden Sie im Kapitel »Codierung«).

Erscheint »CODE« im Display, ist die Codierung nicht aktiviert.

Erscheint »SAFE« im Display, ist die Codierung aktiviert.

Wartung und Pflege

Die Konstruktion Ihres Autoradios gewährleistet wartungsfreien Betrieb über lange Zeit.

Sollte eine Störung auftreten,

wenden Sie sich bitte an Ihren Fachhändler. Auf Ihren Wunsch kann er in der Bundesrepublik Deutschland als Serviceleistung Grundig Autoradios im Falle eines Defektes durch werksgeprüfte Austauschgeräte ersetzen.

Bitte beachten Sie:

Voraussetzung für die Teilnahme an diesem Austauschsystem ist das unverletzte Garantiesiegel an Ihrem Autoradio.

Die Frontblende des Autoradios nur mit einem weichen, staubbindenden und antistatischen Lappen reinigen. Polier- und Reinigungsmittel könnten die Oberfläche der Blende beschädigen.

Codierung

Hinweise zur Codierung

Die Code-Nummer Ihres Autoradios befindet sich auf der Identity Card. Die Codierung ist ab Werk nicht aktiviert.

Wenn Sie die Codierung Ihres Autoradios aktiviert haben:

Sobald das Autoradio von der Autobatterie (bzw. Dauerplus Klemme 30) Ihres Fahrzeugs getrennt wird, ist es elektronisch gesichert. Es kann nur durch Eingabe der Code-Nr. wieder in Betrieb genommen werden.

Bei Verlust der Code-Nummer (Identity Card) kann nur der Fachhändler, nach Eigentumsnachweis und gegen Gebühr, die Codierung wieder aufheben.

Ist die Codierung aktiviert?

Schalten Sie den Expert-Mode ein und drücken Sie die -Taste oder die +-Taste, bis im Display »SAFE« oder »CODE« erscheint. »SAFE« Codierung aktiviert, bzw. »CODE« Codierung nicht aktiviert.

Codierung aktivieren

1. Expert-Mode ist eingeschaltet und »CODE« erscheint im Display. Aktivieren Sie die Einstellung:

LOUD EXPERT -Taste kurz drücken. Im Display erscheint »E----«

1. Code-Nr. (auf der Identity Card) eingeben: 1 - 4 - Tasten wiederholt drücken bis Code-Nr. im Display erscheint.

Beispiel: 1703 Display:

1-Taste 1 x kurz drücken >/---<
2-Taste 7 x kurz drücken >/7---<
3-Taste 10 x kurz drücken >/70-<
4-Taste 3 x kurz drücken >/703<

Drücken Sie die Taste länger, wird die jeweilige Ziffer rückwärts gezählt.

1. Code-Nr. bestätigen:

LOUD EXPERT -Taste kurz drücken, im Display erscheint »SAFE«. Die Codierung ist jetzt aktiviert!

LOUD EXPERT -Taste lang drücken, Sie bestätigen die Eingabe und verlassen den Expert-Modus sofort.

1. Verlassen Sie den Expert-Mode.

Wartezeiten

Damit das Deaktivieren der Codierung nicht durch Ausprobieren möglich ist, sind nach Fehlversuchen Wartezeiten vorgesehen. Während dieser Zeiten läßt sich das Autoradio zwar ein- und ausschalten, spielt aber nicht. Während der Wartezeit

muß das Autoradio nicht eingeschaltet sein. Es muß jedoch an Dauerplus angeschlossen sein. So lange »SAFE« im Display steht, ist die Wartezeit noch nicht abgelaufen. Die Wartezeit ist zu Ende, wenn die Nummer des nächsten Versuchs im Display zu sehen ist, z.B. »2----«.

Die Tabelle zeigt die Wartezeiten zwischen den einzelnen Versuchen. Die Wartezeit nach dem 7. Versuch beträgt immer 24 Stunden! Nach dem	Versuch Wartezeit (im Display) (ca.)
	1	21 Sek.
	2	1,5 Min.
	3	5,5 Min.
	4	22 Min.
	5	1,5 Std.
	6	6,0 Std.
	7	24 Std.
	8	24 Std.

1. Versuch empfiehlt es sich, "Wiederinbetriebnahme" bzw. "Codierung deaktivieren" von einem Fachhändler durchführen zu lassen.

Wiederinbetriebnahme

War das Autoradio von der Autobatterie (bzw. Dauerplus Klemme 30) Ihres Fahrzeugs getrennt, z.B. nach einem Werkstattaufenthalt, ist es bei aktivierter Codierung elektronisch gesichert.

1. Autoradio einschalten: Im Display erscheint »SAFE«. Nach ca. 3 Sekunden erscheint »/----« im Display.
2. Code-Nr. (auf der Identity Card), wie im Kapitel "Codierung aktivieren" beschrieben, eingeben.
3. Code-Nr. bestätigen: LOUD EXPERT -Taste kurz drücken, im Display erscheint vorübergehend »SAFE«. Nach ca. 3Sekunden spielt das Radio.

Falsche Code-Nr. eingegeben:

»SAFE« ist weiterhin im Display zu sehen, das Radio spielt nicht.

Beginnen Sie nochmals.

Beachten Sie die Wartezeiten zwischen den Versuchen.

Codierung deaktivieren

z.B. vor dem Ausbau des Autoradios:

1. Expert-Mode ist eingeschaltet und »SAFE« ist im Display zu sehen. Aktivieren Sie die Einstellung.

LOUD EXPERT -Taste kurz drücken. Im Display erscheint »ε/----«

1. Code-Nr. (auf der Identity Card), wie im Kapitel "Codierung aktivieren" beschrieben, eingeben.

2. Code-Nr. bestätigen: LDUD EXPERT -Taste kurz drücken, im Display erscheint vorübergehend »CODE«. Nach ca. 3 Sekunden spielt das Radio.

Die Codierung ist nicht mehr aktiviert!

Falsche Code-Nr. eingegeben: »SRAFE« bleibt im Display stehen, das Radio spielt nicht.

Beginnen Sie nochmals. Beachten Sie die Wartezeiten zwischen den Versuchen.

Ein- und Ausbau

Die Abbildungen 1 – 5 zum Text befinden sich am Anfang des Heftes.

Einbaumaterial und Zubehör

Welches Einbaumaterial Sie benötigen und was es an Zubehör gibt, sagt Ihnen Ihr Fachhändler.

Einbaurahmen einsetzen

Abbildung 1

– Einbaurahmen b in den Geräte-Ausschnitt a des Fahrzeugs einsetzen.
- Schränk-Lappen c hinter dem Geräte-Ausschnitt a nach Bedarf (je nach Fahrzeugtyp) aufbiegen.

Bei Fahrzeugen der Firma VW/Audi, ab Modelljahr 1991: Messerkontakt A7 auf keinen Fall an den S-Kontakt (Versorgungsstecker PIN 4 – Kabel braun/rot) des Fahrzeugs anschließen.

Versorgungsspannungen

Messerkontakte A: Abbildung 4

A8 Anschluß für Masse

An Klemme 31 (Masse) des Fahrzeugs anschließen.

A7 Anschluß für +12 V Betriebsspannung

An Klemme 30 (Dauerplus) des Fahrzeugs anschließen.

A6 Anschluß für Instrumentenbeleuchtung

Messerkontakt A6 an Klemme 58 des Fahrzeugs angeschlossen:

Die Beleuchtung des ausgeschalteten Autoradios kann bei eingeschaltetem Fahrlicht mit dem Regler der Instrumentenbeleuchtung geregelt werden.

Messerkontakt A6 nicht angeschlossen: Keine Beleuchtung bei ausgeschaltetem Autoradio.

A5 +12 V Schaltspannungsausgang (max. 0,5 A)

liegt am Messerkontakt A 5 bei eingeschaltetem Autoradio.

Für Automatikantenne (Aus-/Einfahren), Antennenverstärker (Betriebsspannung) usw.

A4 Anschluß für +12 V Zündspannung

An Klemme 15 bzw. Klemme 30 des Fahrzeugs anschließen:

• Klemme 15, wenn Sie das Autoradio mit dem Zünd-/Anlaßschalter ein- und ausschalten wollen.
• Klemme 30, wenn Sie das Autoradio nicht mit dem Zünd-/Anlaßschalter ein- und ausschalten wollen.

A2 Phone-Anschluß (Mute)

für Autotelefon oder Funkgerät:

Das Autoradio ist stummgeschaltet beim Betrieb eines angeschlossenen Autotelefons oder Funkgerätes.

Im Display erscheint »MUTE«.

Der Messerkontakt A2 muß dabei vom Mute-Ausgang des Telefons/Funkgerätes auf Masse gelegt werden!

A1 SCV-Anschluß (+)

für "Geschwindigkeitsabhängige Lautstärke- regelung".

Lautsprecher

Messerkontakte B: Abbildung 4

Maximale Ausgangsleistung

an 4Ω-Lautsprechern: 4 x 20 W

⚠ Verbinden Sie die Lautsprecheranschlüsse nicht elektrisch miteinander und legen Sie diese nicht auf Masse!

Frontlautsprecher Hecklautsprecher

B3	rechts +	B1	rechts +
B4	rechts -	B2	rechts -
B5	links +	B7	links +
B6	links -	B8	links -

Antenne

Das Autoradio ist für Antennen mit 75Ω(bis 150Ω)-Impedanz ausgelegt. Antennenkabel-Verlängerungen, z.B. bei Heckmontage, können den Empfang beeinträchtigen.

Abbildung 2 und 3

- im Bedarfsfall Antennenadapter (Abb. 2) verwenden.

- Antennenadapter (Abb. 2) bzw. Antennen-kabel (Abb. 3) im Kunststoffhalter fixieren.

Zusatzanschlüsse

Messerkontakte C: Abbildung 4

CD-Wechsler- bzw. AUX-Anschluß

C13 CD-Bus-Steuerleitung, ist für AUX-Betrieb mit C15 zu verbinden.
C15 CD-Bus-Masse
C16 Versorgungsspannung +12 V für CD-Wechsler
C17 Schaltspannung für CD-Wechsler
C18 CD-NF-Masse bzw. AUX-NF-Masse
C19 CD-NF-links bzw. AUX-NF-links
C20 CD-NF-rechts bzw. AUX-NF-rechts
C 7 nicht benutzen, nur für Service
C 8 nicht benutzen, nur für Service

Line-Ausgang

Anschlußmöglichkeit für Leistungsverstärker (Booster) oder Aktiv-Lautsprecher.

C 1 Hecklautsprecher links +
C 2 Hecklautsprecher rechts +
C 3 Masse
C 4 Frontlautsprecher links +
C 5 Frontlautsprecher rechts +
C 6 Schaltspannung zum Ein-/Ausschalten eines Leistungsverstärkers (max. 0,3 A).

Die Gesamt-Stromentnahme aus den Anschlüssen C17, C6 und A5 darf zusammen 0,5 A nicht übersteigen.

Autoradio einschieben

Abbildung 1

– Autoradio in den eingesetzten Einbaurahmen b bis zum Anschlag einschieben. Das Autoradio rastet ein.

Autoradio herausziehen

Abbildung 5

• Bedienteil abnehmen (Seite 4). Beide Bügel d in die Öffnung der Blende einstecken und bis zum Anschlag einschieben.
  – Beide Bügel nach außen drücken und das Autoradio langsam herausziehen.

Sicherung T 10 A

Abbildung 4

Flachsicherung T 10 A/DIN 72581– gesteckt.

Wissenswertes

Geschwindigkeitsabhängige Lautstärke

Das Autoradio ist für die meisten Arten von Signalgebern geeignet.

Ob Ihr Fahrzeug für eine "Geschwindigkeitsabhängige Lautstärkeregelung" geeignet ist, erfahren Sie bei Ihrem Fahrzeughändler.

Voraussetzung:

Am SCV-Anschluß muß ein geschwindigkeitsabhängiges Signal stehen!

Bei Fahrzeugen mit elektronischem Tachometer, Bordcomputer, Tempomat usw. ist ein Signalgeber bereits vorhanden.

Ist der Geber bereits mit der Fahrzeug-Masse verbunden, ist nur noch der Signalausgang mit dem SCV-Anschluß zu verbinden.

⚠️ Den Ausgang des Signalgebers nicht gegen die Fahrzeug-Masse kurzschließen! Überprüfen Sie nach dem Anschließen Tachometer und ABS des Autos.

Ist kein Signalgeber vorhanden, kann dieser in den meisten Fällen nachgerüstet werden.

Radio-Data-System (RDS)

RDS ist ein Informationssystem, dessen Signale zusätzlich von den meisten UKW-Rundfunkprogrammen ausgestrahlt werden.

Programm Service

Damit Sie sehen, was Sie hören!

Bei RDS-Programmen sehen Sie den Namen des Programms als Kürzel im Display, z.B. » BAYERN 3 «

für Bayerischer Rundfunk – 3. Programm. Bitte beachten Sie, daß RDS-Programme unterschiedliche Regionalsendungen und Programmnamen haben können.

Alternative Frequenzen

Ein RDS-Programm wird von mehreren Sendeern mit unterschiedlichen Sendefrequenzen (alternative Frequenzen) ausgestrahlt.

Sie wählen ein RDS-Programm und Ihr Autoradio wechselt automatisch und unhörbar auf die am besten zu empfangende Alternativfrequenz.

Diese Funktion erlaubt es Ihnen, in den Bereichen U I, U II und U III, Verkehrsfunk-Durchsagen zu hören, auch wenn Sie ein RDS-Programm ohne eigenen Verkehrsfunk eingestellt haben.

Voraussetzung:

Die Rundfunkanstalt, die das eingestellte RDS-Programm mit EON ausstrahlt, sendet ein weiteres RDS-Programm, das Verkehrs-funk-Durchsagen anbietet.

Durchsagebereitschaft

für Verkehrsfunk-Durchsagen auch bei RDS-Programmen mit EON, wenn

»TP« im Display aktiviert ist und das eingestellte RDS-Programm hörbar bleibt.

TP ein-/ausschalten:

TP/AF-Taste drücken.

Radio-Empfangsbedingungen

UKW-Empfang

Während der Fahrt ändern sich die Empfangsbedingungen ständig.

Berge, Gebäude oder Brücken können den Empfang beeinträchtigen. Dies gilt besonders dann, wenn Sie weit vom Senderstandort entfernt sind.

SCD 5290 RDS

SCD 5290 RDS

D Im Falle eines Defektes

Auf Ihren Wunsch kann Ihr Fachhändler in der Bundesrepublik Deutschland als Serviceleistung Grundig Autoradios im Falle eines Defektes durch werksgeprüfte Austauschgeräte ersetzen.

Bitte beachten Sie jedoch, daß Voraussetzung für die Teilnahme an diesem Austauschsystem das unverletzte Garantiesiegel am Gerät ist.

ALLGEMEINE HINWEISE FÜR GERÄTE MIT LASER

GENERAL INSTRUCTIONS FOR LASER UNITS GENERELLE HENVISNINGER FOR LASER-APPARATER ALLMÄNNA FÖRESKRIFTER FÖR LASER-UTRUSTNING LASER-LAITTEITA KOSKEVIA HUOMAUTUKSIA

VORSICHT-UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DECKEL GEÖFFNET UND WENN SICHERHEITSVERRIEGELUNG ÜBERBRÜCKT IST. NICHT DEM STRAHL AUSSETZEN.

CAUTION-INVISIBLE LASER RADIATION WHEN OPEN AND INTERLOCKS DEFEATED. AVOID EXPOSURE TO BEAM.

ADVARSEL-UNSYNLIG LASERSTRALING NAR DEKSEL APNES UNNGA EKSPONERING FOR STRALEN.

ADVARSEL-UNSYNLIG LASERSTRÄLING VED ÅBNING. UNDGÅ UDSÆTTELSE FOR STRÅLING.

VARNING-OSYNLIG LASER STRÄLNING NÄR DENNA DEL ÄR ÖPPNAD OCH SPÄRREN ÄR URKOPPLAD. BETRAKTA EJ STRÅLEN.

VARO-AVATTAESSA JA SUOJALUKITUS OHITETTAESSA OLET ALTTIINA NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN.
