SCD 5690 RDS - Autoradio GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	Grundig
Modell	SCD 5690 RDS
Betriebsspannung	12 V DC
Sicherung	T10 A (Flachsicherung)
Ausgangsleistung	Spitzenleistung 4 x 50 W, Sinusleistung (DIN 45324) 4 x 25 W
Empfangsbereiche	UKW 87,5 – 108 MHz, MW 531 – 1602 kHz, LW 153 – 279 kHz
RDS (Radio Data System)	Ja, mit AF, TP, PTY, EON
CD-Spieler	Eingebaut, kompatibel mit Audio-CDs (kein MP3)
CD-Wechsler	Anschlussmöglichkeit für GRUNDIG CD-Wechsler
Diebstahlsicherung	Codierung (Code-Nummer) und abnehmbares Bedienteil
Bedienteil	Abnehmbar, mit Security-Leuchtanzeige
Klangfunktionen	Bass, Höhen, Balance, Fader, Loudness, ASP (Klangarten: MOVIE, DISCO, VOICE, MUSIC)
Expert-Modus	Zusätzliche Bedienebene für erweiterte Einstellungen (Display-Kontrast, Signalton, Phone, SCV usw.)
Verkehrsfunk	TP (Traffic Program) und Durchsagebereitschaft
Geschwindigkeitsabhängige Lautstärke	Ja (SCV-Anschluss erforderlich)
Anschlüsse	Antenne (75 Ω), Lautsprecher (4 Kanäle), Line-Out, Subwoofer-Out, Phone-Eingang, CD-Bus
Maße (Einbaurahmen)	1-DIN (ca. 180 x 50 mm, nicht vom Hersteller angegeben)
Gewicht	Ca. 1,5 kg (Schätzung)
Reinigung	Nur weiches, staubbindendes, antistatisches Tuch; keine Reinigungsmittel

Häufig gestellte Fragen - SCD 5690 RDS GRUNDIG

Wie aktiviere ich die Codierung (Diebstahlsicherung) am Grundig SCD 5690 RDS?

Schalten Sie den Expert-Modus ein (Taste LOUD EXPERT gedrückt halten, bis Signalton ertönt). Drehen Sie den Drehknopf, bis im Display "CODE" erscheint. Drücken Sie die Taste LOUD EXPERT kurz – es erscheint "E----". Geben Sie Ihre vierstellige Code-Nummer (von der Identity Card) ein, indem Sie die Tasten 1-4 wiederholt drücken (z.B. 1703: Taste 1 einmal, Taste 2 siebenmal, Taste 3 zehnmal, Taste 4 dreimal). Drücken Sie erneut LOUD EXPERT kurz – im Display erscheint "SAFE". Die Codierung ist aktiviert.

Wie kann ich die voreingestellten Sender speichern?

Stellen Sie den gewünschten Sender ein. Drücken Sie eine der Stationstasten (1-5) und halten Sie sie gedrückt, bis ein Signalton ertönt. Der Sender ist nun auf dieser Taste gespeichert. Bei RDS-Programmen wird auch die AF-Einstellung mitgespeichert.

Wie nutze ich die RDS-Funktionen (AF, TP, PTY)?

AF (Alternative Frequenzen): Drücken Sie die Taste AF bis zum Signalton, um AF ein-/auszuschalten. AF sorgt dafür, dass immer die beste Frequenz des gleichen RDS-Programms gewählt wird.
TP (Verkehrsfunk): Drücken Sie die Taste TP kurz; die TP-Anzeige leuchtet. Das Gerät sucht automatisch einen Verkehrsfunksender. Während einer Durchsage können Sie die Lautstärke mit dem Drehknopf anpassen.
PTY (Programmtypen): Drücken Sie PTY/DX kurz, dann mit den Pfeiltasten den gewünschten Programmtyp wählen (z.B. NEWS, SPORT) und mit den Stationstasten (1-4) oder PERS (5) bestätigen. Der Suchlauf startet.

Wie passe ich die Klangeinstellungen an (Bass, Höhen, Balance, Fader)?

Drücken Sie die Taste BA FAD kurz für Bass, zweimal kurz für Fader. Mit dem Drehknopf stellen Sie den gewünschten Wert ein. Ebenso für Höhen und Balance mit der Taste TRE BAL. Für die Mittelstellung halten Sie die Taste gedrückt, bis ein Signalton ertönt. Zusätzlich können Sie mit der Taste LOUD die Loudness-Funktion aktivieren und mit ASP (Taste ASP MND) zwischen Klangarten wie MOVIE, DISCO, VOICE oder MUSIC wählen.

Wie lege ich eine CD ein und starte die Wiedergabe?

Schieben Sie eine CD mit der Beschriftung nach oben in den CD-Schlitz. Das Gerät zieht die CD automatisch ein und beginnt mit der Wiedergabe des ersten Titels. Im Display erscheint z.B. "T01 00:00". Mit den Tasten ▶▶ (nächster Titel) und ◀◀ (vorheriger Titel) können Sie springen. Halten Sie die Tasten gedrückt für Vor-/Rücklauf.

Wie schließe ich einen CD-Wechsler an und wie bediene ich ihn?

Schließen Sie einen kompatiblen Grundig CD-Wechsler über den CD-Bus (Anschlüsse C13-C20) an. Nach dem Anschluss drücken Sie die Taste CD (ggf. mehrmals), bis "RCD I" erscheint. Mit den Tasten CD+ und CD- wählen Sie die gewünschte CD. Die Titelwahl erfolgt wie beim eingebauten CD-Spieler. Funktionen wie CD SCAN (Titel jeder CD 10 Sek. anspielen) und TRACK RANDOM (zufällige Reihenfolge) sind verfügbar.

Wie stelle ich die geschwindigkeitsabhängige Lautstärke ein?

Voraussetzung: Am SCV-Anschluss (A1) muss ein geschwindigkeitsabhängiges Signal anliegen. Schalten Sie den Expert-Modus ein, drehen Sie den Drehknopf bis "SCVOL ..." erscheint. Drücken Sie LOUD EXPERT kurz ("E" erscheint). Stellen Sie bei höherer Geschwindigkeit mit dem Drehknopf die gewünschte Lautstärke ein (z.B. SCVOL 124). Drücken Sie LOUD EXPERT erneut kurz, dann halten Sie die Taste gedrückt, bis der Signalton ertönt. Die Einstellung ist gespeichert.

Was tun, wenn das Gerät nach einer Batterietrennung nicht mehr funktioniert?

Das Autoradio ist elektronisch blockiert. Schalten Sie es ein – im Display erscheint "SAFE" und nach 3 Sekunden "1----". Geben Sie Ihre Code-Nummer wie unter 'Codierung aktivieren' ein (Tasten 1-4 für die Ziffern). Drücken Sie kurz LOUD EXPERT zur Bestätigung. Bei falscher Eingabe beachten Sie die Wartezeiten (nach dem 1. Versuch 21 Sek., nach dem 7. 24 Std.). Haben Sie die Code-Nummer verloren, wenden Sie sich an den Fachhändler.

Wie nehme ich das Bedienteil ab und setze es wieder ein?

Zum Abnehmen: Drücken Sie die Verriegelung an der Unterseite des Bedienteils nach unten und ziehen Sie es nach vorne ab. Das Gerät schaltet sich aus. Zum Einsetzen: Setzen Sie das Bedienteil zuerst links in die Rastnasen ein, drücken Sie dann auf die rechte Seite, bis es einrastet. Falls sich das Gerät nicht einschalten lässt, wiederholen Sie den Vorgang.

Wie pflege und reinige ich das Autoradio richtig?

Verwenden Sie zur Reinigung der Frontblende ausschließlich ein weiches, staubbindendes und antistatisches Tuch. Keine Polier- oder Reinigungsmittel, da diese die Oberfläche beschädigen könnten. Bei Verschmutzungen des CD-Laufwerks wenden Sie sich an einen Fachhändler. Das Gerät selbst ist wartungsfrei.

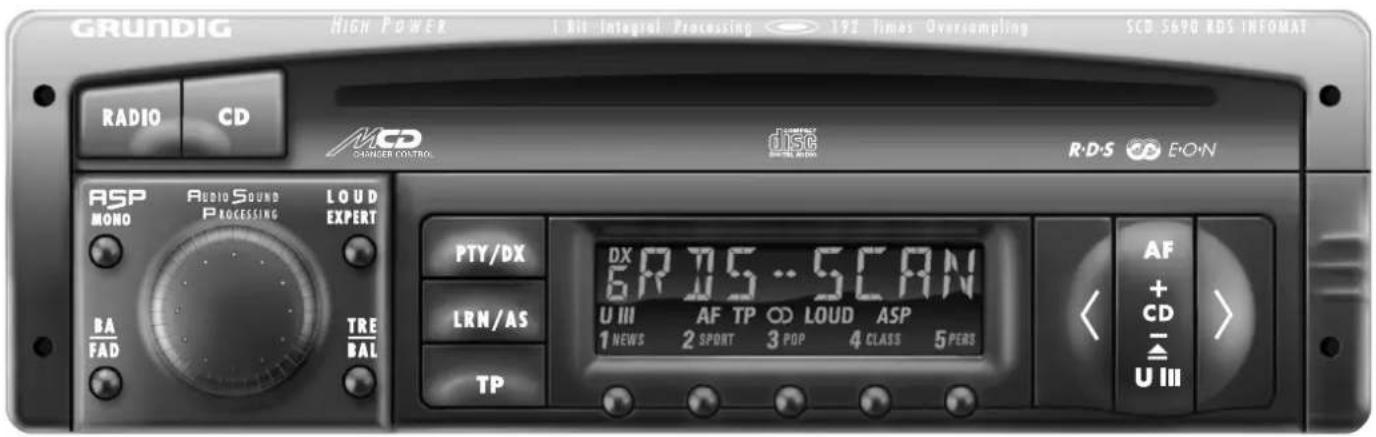

BEDIENUNGSANLEITUNG SCD 5690 RDS GRUNDIG

Inhalt Bedienungsanleitung SCD 5690 RDS

Bitte beachten Sie 3

Identity Card 3

Diebstahlsicherungen 3

Achtung bei Automatikantennen .... 3

Einbau des Autoradios.... 4

Bedienteil abnehmen.... 4

Bedienteil einsetzen 4

Verkehrssicherheit 4

GRUNDIG Umwelt-Initiative .... 4

Ein- und Ausschalten 5

Einschalten für max. 1 Stunde .... 5

Phone-Betrieb mit Autotelefon 5

Expert 5

Multifunktionstasten 5

Kurzanleitung 6

Verstärker 6

Programmquellen 6

Security 6

Display....6

Zifferntasten....6

Display 7

Radio....7

CD-Betrieb......7

CD-Wechsler-Betrieb 7

Verstärker 8

Ein- und Ausschalten am Autoradio ..... 8

Lautstärke (Volume) 8

Höhen TRE (Treble) 9

Lautstärkeverhältnis BAL (Balance)...... 9

Bässe BASS 9

Lautstärkeverhältnis FAD (Fader) ...... 9

Klangspeicher....9

Überlastungsschutz.... 10

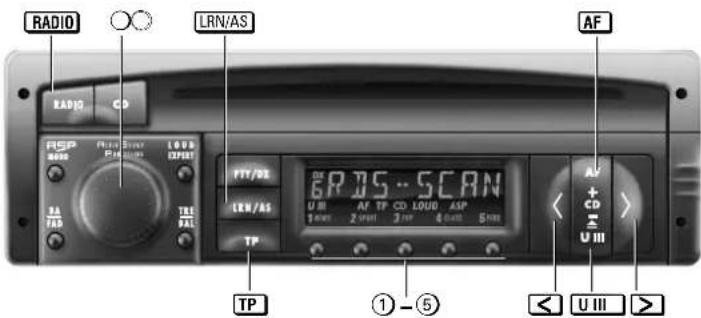

Radio 10

Programmquelle RADIO wählen...... 10

Bereich wählen.... 10

Stereo-Empfang (nur FM) 10

RDS-Programme mit dem LEARN-

Speicher einstellen.... 11

Automatischer Senderspeicher Autostore .11

Sender/RDS-Programme mit Suchlauf einstellen 11

Manuelle Frequenzeinstellung ..... 12

Stationstasten 12

Alternative Frequenzen (AF) 13

Durchsagebereitschaft für Verkehrsfunk-Durchsagen (TP) 13

Programmtypen 13

PTY-Programm-Tasten.... 14

PTY-Funktion 14

CD-Betrieb 15

Programmquelle CD wählen 15

Titel wählen bzw. wiederholen 15

Vorlauf und Rücklauf 15

Titel der CD für ca. 10 Sekunden anspielen (TRACK SCAN).... 15

Titel der CD in zufälliger Reihenfolge (TRACK RANDOM) 16

Verkehrsfunk-Durchsagen während CD-Wiedergabe zulassen.... 16

CD-Betrieb beenden.... 16

CD ausschieben 16

Compact Disc mit CD-Wechsler 17

Programmquelle CD-Wechsler wählen.... 17

Display (Anzeige) umschalten ..... 17

CD wählen 17

Titel wählen bzw. wiederholen 17

Vorlauf und Rücklauf 17

1. Titel jeder CD für ca. 10 Sekunden anspielen (CD SCAN) ...... 17

Titel der CD in zufälliger Reihenfolge (TRACK RANDOM) 17

Verkehrsfunk-Durchsagen 18

CD-Wechsler-Betrieb beenden 18

CD- oder DAT-Betrieb 18

CD- oder DAT-Spieler anschließen...... 18

CD- oder DAT-Betrieb einschalten ..... 18

EXPERT Einstellungen 19

EXPERT....19

Einstellen 19

Mögliche Einstellungen.... 19

Wartung und Pflege 21

Codierung 22

Codierung 22

Ist die Codierung aktiviert? 22

Codierung aktivieren 22

Wartezeiten.... 22

Wiederinbetriebnahme 23

Codierung deaktivieren 23

Ein- und Ausbau 23

Einbaumaterial und Zubehör...... 23

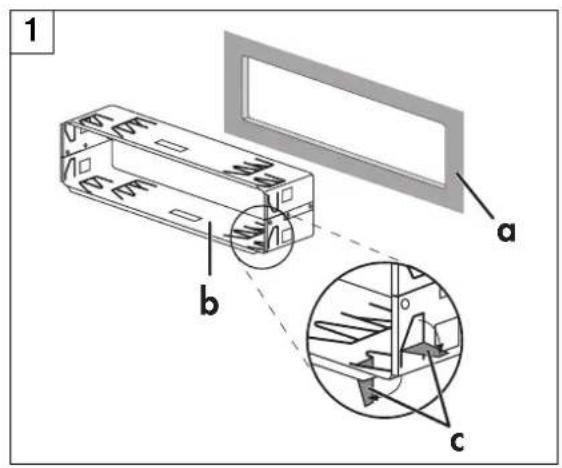

Einbaurahmen einsetzen 23

Versorgungsspannungen 24

Lautsprecher.... 24

Antenne.... 25

Zusatzanschlüsse 25

Autoradio einschieben 25

Autoradio herausziehen.... 25

Sicherung T 10 A....25

Wissenswertes 26

Geschwindigkeitsabhängige Lautstärke... 26

Radio-Data-System (RDS).... 26

Radio-Empfangsbedingungen 26

Ein Schild nach obenstehender Abbildung finden Sie an der Unterseite Ihres Gerätes.

CLASS 1 LASER PRODUCT bedeutet, daß der Laser wegen seines technischen Aufbaus eigensicher ist, so daß der maximal erlaubte Ausstrahlwert unter keinen Umständen überschritten werden kann.

CE

Das Gerät entspricht den EMV-Schutzanforderungen (EG-Richtlinie 89/336 EWG und 93/68/EWG) gemäß den Normen EN 55013 und EN 55020.

Technische und optische Änderungen vorbehalten!

Bitte beachten Sie

Identity Card

Der Ausweis Ihres Autoradios

enthält Typ, Seriennummer und die Code-Nummer für die Codierung.

Die Seriennummer ist identisch mit der im Rahmen des Autoradios eingestanzten Nummer.

Die Identity Card erleichtert bei Verlust des Autoradios die Fahndung der Polizei und beschleunigt durch Eigentumsnachweis die Schadensabwicklung mit der Versicherung.

⚠ Wählen Sie den Aufbewahrungsort so, daß sie vor fremden Zugriff sicher ist.

Diebstahlsicherungen

Code-Aufkleber

Die Code-Aufkleber, gut sichtbar hinter den Autoscheiben angebracht, zeigen jedem:

Das Autoradio ist für Diebe wertlos!

Codierung

Ist die Codierung aktiviert und das Autoradio wird von der Autobatterie (bzw. Dauerplus Klemme 30) Ihres Fahrzeugs getrennt, ist es elektronisch blockiert.

Nur Sie können es wieder durch Eingabe Ihrer persönlichen Code-Nummer in Betrieb nehmen.

Bedienteil abnehmen

Zusätzlich zur Codierung können Sie das Bedienteil des Autoradios abnehmen und mitnehmen. Das Autoradio ist dadurch für den Dieb wertlos.

Security-Leuchtanzeige

CD-Taste blinkt.

wenn das Autoradio, der Zünd-/Anlaßschalter und die Beleuchtung des Fahrzeugs ausgeschaltet sind.

Die Security-Leuchtanzeige ist eingeschaltet.

Achtung bei Automatikantennen!

Ihr Gerät schaltet sich automatisch ein, wenn Sie eine CD einschieben oder wenn ein angeschlossenes Telefon/Funkgerät angerufen wird.

Drücken Sie bevor Sie z.B. eine Waschanlage befahren den Drehknopf bis »STRANO BY OFF« im Display erscheint. Das Gerät ist dann ausgeschaltet und kann nur mit dem Drehknopf wieder eingeschaltet werden.

Oder schalten Sie Ihr Telefon/Funkgerät aus oder schalten Sie im Expert Mode die Funktion »Stummschaltung bei Phone-Betrieb« auf »PHONE OFF« oder nehmen Sie das Bedienteil ab.

Einbau des Autoradios

Diese Bedienungsanleitung setzt voraus, daß Ihr Autoradio vom Fachhändler ordnungsgemäß angeschlossen und eingebaut wurde.

Einbauhinweise finden Sie am Ende der Bedienungsanleitung.

Bedienteil abnehmen

Wenn Sie das Bedienteil bei eingeschaltetem Gerät abnehmen, schaltet sich das Gerät aus.

Bedienteil halten und Verriegelung nach unten drücken.

Das Bedienteil rastet aus und Sie können es abnehmen.

Bedienteil einsetzen

Zuerst das Bedienteil in die Rastnasen, im Geräteausschnitt links, einsetzen.

Dann auf die rechte Seite des Bedienteils drücken, bis es einrastet.

Sollte sich das Gerät nicht mit dem

○Drehknopf einschalten lassen, Bedienteil abnehmen und erneut korrekt einsetzen.

Verkehrssicherheit

⚠ Vor Antritt der Fahrt

Bitte machen Sie sich vor Antritt der Fahrt mit den verschiedenen Funktionen Ihres Auto-radios vertraut.

⚠️Lautstärke

Durch zu große Lautstärke können Sie sich und andere im Straßenverkehr gefährden.

Wählen Sie deshalb die Lautstärke immer so, daß Sie Umweltgeräusche (z.B. Hupen, Rettungsfahrzeuge, Polizeifahrzeuge usw.) noch wahrnehmen können.

GRUNDIG Umwelt-Initiative

Sicher ist Ihnen aufgefallen,

wir haben bei der Verpackung des Autoradios vollständig auf

Kunststoffe verzichtet.

Alle Bestandteile sind aus Pappe/Papier und können im bestehenden Altpapierkreislauf entsorgt werden.

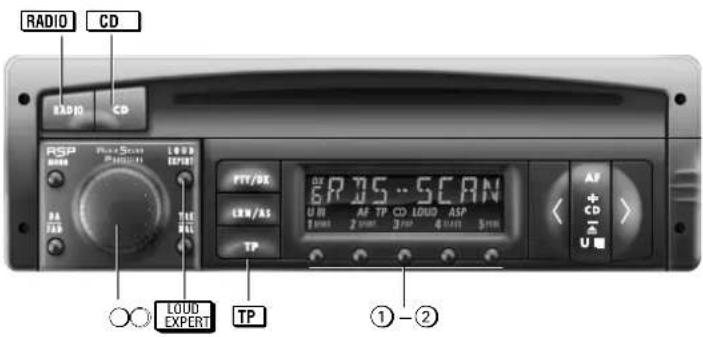

Ein- und Ausschalten

- am Autoradio

○Drehknopf drücken.

- mit dem Zünd-/Anlaßschalter

des Fahrzeugs, wenn das Autoradio vorher mit dem Zünd-/Anlaßschalter ausgeschaltet wurde.

Einschalten für max. 1 Stunde

...nachdem Sie Ihr Autoradio mit dem Zünd-/Anlaßschalter Ihres Fahrzeugs ausgeschaltet haben:

○Drehknopf drücken.

Bleibt der Zünd-/Anlaßschalter ausgeschaltet, schaltet sich das Autoradio nach 1 Stunde automatisch aus.

Autoradio vorher ausschalten:

○Drehknopf drücken.

Wiederholtes Einschalten ist möglich.

Phone-Betrieb mit Autotelefon

Anschlußmöglichkeit für Autotelefon oder Funkgerät.

Stummschaltung (Mute)

Beim Betrieb des Autotelefons bzw. des Funkgerätes ist das Autoradio "stummgeschaltet".

Wenn im Expert Mode die Funktion »Stummschaltung bei Phone-Betrieb« auf »PHONE IN« geschaltet wurde, wird das Autoradio beim Betrieb des Telefons/Funkgerätes stummgeschaltet und das Gespräch über die Lautsprecher des Autoradios wiedergegeben.

Falls das Autoradio vorher ausgeschaltet war, schaltet es sich bei einem ankommenden Anruf automatisch ein.

Lautstärke, Bässe, Höhen und Lautstärkeverhältnisse können Sie, während Sie "Laut Mithören", beliebig einstellen.

Achtung bei Automatikantennen!

Ihr Gerät schaltet sich automatisch ein, wenn ein angeschlossenes Telefon/Funkgerät angerufen wird.

Expert

Eine Vielzahl "möglicher" Einstellungen, ohne den Überblick zu verlieren.

Damit die Bedienung des Autoradios so einfach wie möglich ist, befinden sich eine Vielzahl von Einstellungen, die Sie nur einmal oder nur gelegentlich brauchen, in einer zusätzlichen Bedienebene (EXPERT).

Multifunktionstasten

Nachdem Sie eine Programmquelle gewählt haben, können Sie mit den Multifunktions- tasten verschiedene Funktionen bedienen.

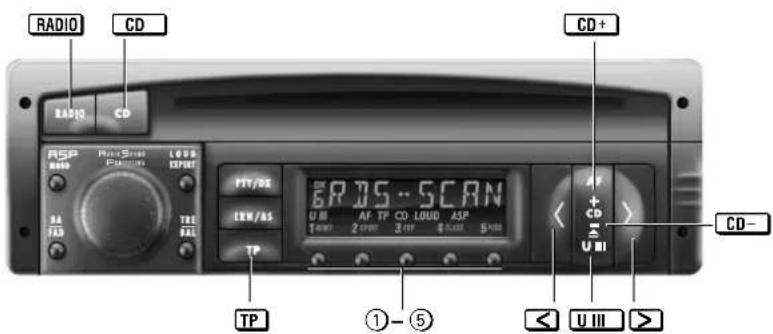

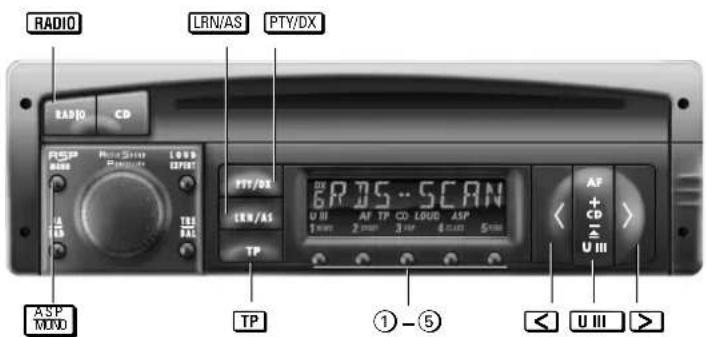

Kurzanleitung

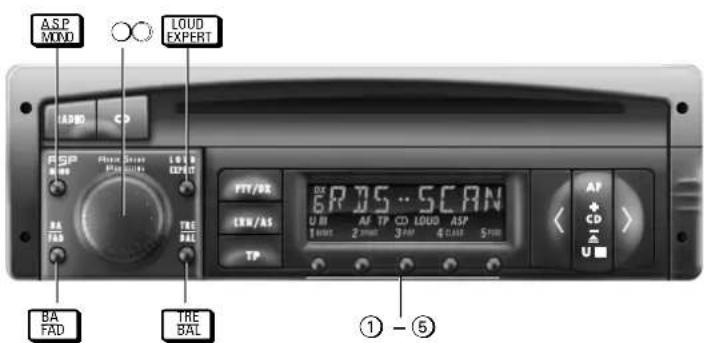

Verstärker

Mit dem O'Drehknopf können Sie das Autoradio ein- und ausschalten, die Lautstärke verändern, Fader-, Balance-, Baß-, Höhen- und EXPERT-Einstellungen durchführen.

Die 2. Funktion (Fader oder Balance) wird durch 2maliges kurzes Drücken der jeweiligen Taste angewählt.

Die aktuelle ○Drehknopf-Belegung wird im Display angezeigt.

Durch längeres Drücken der Tasten wird die Mittelstellung erreicht (Rückmeldung durch Signalton).

Beispiel Bässe

Taste kurz drücken:

Mit dem ○Drehknopf können Sie jetzt die Baßwiedergabe verändern.

Baßwiedergabe sofort in Mittelstellung:

Taste drücken bis der Signalton erklingt.

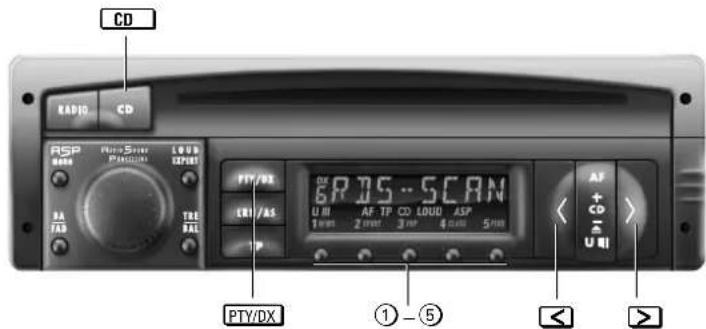

Programmquellen

Haben Sie einen CD-Wechsler angeschlossen oder es ist eine CD im Gerät, können Sie diese Programmquellen wählen. Hören Sie z.B. eine CD und schalten auf CD-Wechsler oder Radio um, schaltet das CD-Teil auf Bereitschaft. Nach erneutem Umschalten auf CD spielt es an der Stelle weiter, an der Sie unterbrochen haben.

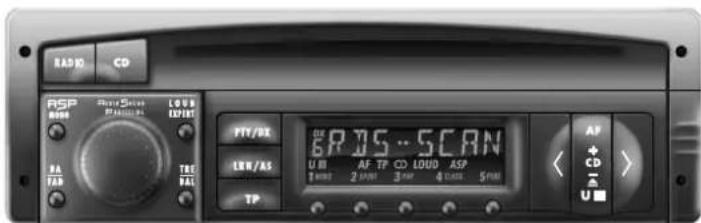

Display

Das Display informiert Sie über alle wichtigen Betriebszustände während des Radio-, CD- oder CD-Wechsler-Betriebs. In der EXPERT-Bedienebene werden Ihnen die EXPERT-Einstellungen angezeigt.

Security

Damit das "Autoradio" bleibt wo es ist: Security-Leuchtanzeige,

CD -Taste, blinkt.

Code-Aufkleber an den Autoscheiben. Codierung "aktiviert".

Bedienteil mitgenommen.

Zifferntasten

Die Zifferntasten benötigen Sie zum Speichern bzw. zum Aufrufen von Programmen und Klangspeichern, zum Suchen von Sendern mit PTY-Kennung, sowie zum Aktivieren und Deaktivieren der Diebstahlsicherung.

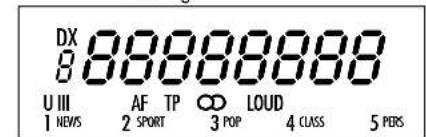

Display

Radio

MW Bereich (Mittelwelle).

LU Bereich (Langwelle).

DX Max. Suchlauf-Empfindlichkeit.

LRN RDS-Programme werden im LEARN-Speicher gespeichert.

ROS SCAN LEARN-Speicher: RDS-Programme manuell aufrufen.

AUTOSCAN LEARN-Speicher: RDS-Programme automatisch aufrufen.

MUSIC Einstellung für Audio Sound Processing

U Bereiche: UI UII UIII.

AF RDS-Programm mit alternativen Frequenzen und AF-Wechsel erlaubt.

TP Es werden nur Sender/RDS-Programm mit "Verkehrsfunk" eingestellt.

∞ Stereo-Empfang.

Das Autoradio wurde manuell auf Mono geschaltet.

LOUD Verbesserter Klangeindruck bei geringer Lautstärke (Loudness).

1...5 Nummern der Stationstasten.

NEWS ... PTY-Funktionen.

CD-Betrieb

T01 01:15 1. Titel – Abgespielte Zeit des 1. Titels.

TR SCAN Titel der CD werden für ca. 10 Sekunden angespielt.

TR RND Titel der CD werden in zufälliger Reihenfolge angespielt (TRACK RANDOM).

RESET Beenden von TR SCAN oder TR RND.

CD HOT CD-Spieler überhitzt. Lassen Sie das Gerät abkühlen.

NO CD Keine CD eingelegt.

MECHANIC CD-Spieler – Mechanikfehler.

SURFACE CD falsch herum eingelegt.

MUSIC Einstellung für Audio Sound Processing

TP LOUD

TP Verkehrsfunk-Bereitschaft aktiviert.

LOUD Besserer Klangeindruck bei geringer Lautstärke (Loudness).

CD-Wechsler-Betrieb

CD / TO / 1. CD - 1. Titel.

TO1 01:15 1. Titel – Spielzeit des 1. Titels.

CD SCAN 1. Titel jeder CD für ca.10 Sekunden anspielen.

TR RND Titel der CD in zufälliger Reihenfolge (TRACK RANDOM).

CO HOT CD-Wechsler überhitzt.

MECHNIC CD-Wechsler - Mechanikfehler.

SURFACE CD falsch eingelegt oder Datenübertragung gestört.

MAGAZINE CD-Magazin fehlt bzw. nicht eingerastet.

NO CD CD-Magazin leer.

RESET Beenden von

CD SCAN oder TRACK RANDOM.

MUSIC Einstellung für Audio Sound Processing

/ CD-Wechsler-Betrieb

TP LOUD

TP "Verkehrsfunk"-Bereitschaft aktiviert.

LOUD Verbesserter Klangeindruck bei geringer Lautstärke (Loudness).

Verstärker

Ein- und Ausschalten am Autoradio

○Drehknopf kurz drücken.

Lautstärke (Volume)

O Drehknopf drehen: Im Display erscheint: »VOL 00« ... »VOL 46«

LOUD (Loudness)

Loudness sorgt für besseren Klangeindruck bei geringer Lautstärke.

- Taste kurz drücken. Im Display erscheint: »LOUD« bei eingeschalteter Loudness-Funktion.

Mit Audio Sound Processing können Sie zwischen verschiedenen Raumklangeffekten wählen.

Die ersten vier Stationstasten sind mit den Klangarten »MOVIE«, »DISCO«, »VOICE« und »MUSIC« belegt.

Mit der Stationstaste ⑤ wird die ASP-Funktion verlassen. Im Display erscheint »RSP OFF«.

ASP MND Taste kurz drücken. Mit den Stationstasten ①bis ④können Sie eine Klangart einstellen. Im Display erscheint z.B. »MUSIC«.

⚠️Bei Mono-Sendungen bzw. manueller Monoeinstellung ist nur in Stellung »VOICE« eine Klangveränderung wahrzunehmen.

Wenn Sie sich in einem schlecht versorgten Empfangsgebiet aufhalten, können durch die ASP-Funktion Empfangsstörungen verstärkt hörbar werden. In diesem Fall sollten Sie die ASP-Funktion ausschalten.

D8

Höhen TRE (Treble)

TBE BAL Taste kurz drücken. ÖDrehknopf drehen. Im Display erscheint: »TREB - 14«...»TREB 00«...»TREB + 14«

Einstellung beenden:

TRE BAL - Taste 2mal kurz drücken oder nach ca.10 Sekunden automatisch. Sofort Mittelstellung: TRE BAL - Taste drücken bis der Signalton erklingt.

Lautstärkeverhältnis BAL (Balance)

Lautsprecher links ↔ rechts TRE BAL Taste 2mal kurz drücken. Drehknopf drehen: Im Display erscheint: »BAL L31«...»BAL L--R«...»BAL R31« Links Mittelstellung Rechts Einstellung beenden: TRE BAL Taste kurz drücken oder nach ca.10 Sekunden automatisch. Sofort Mittelstellung: TRE BAL Taste drücken bis der Signalton erklingt.

Bässe BASS

BA FAO - Taste kurz drücken. ○ Drehknopf drehen: Im Display erscheint: »BASS -14«...»BASS 00«...»BASS +14«

Einstellung beenden:

BA FAD - Taste 2mal kurz drücken oder nach ca.10 Sekunden automatisch. Sofort Mittelstellung: BA FAD - Taste drücken bis der Signalton erklingt.

Lautstärkeverhältnis FAD (Fader)

Lautsprecher vorne ←→hinten BA FAD - Taste 2mal kurz drücken. Drehknopf drehen: Im Display erscheint: »FAD R31« ... »FAD R -- F« ... »FAD F31« Hinten/Rear ... Mittelstellung ... Vorne/Front Einstellung beenden: BA FAD - Taste kurz drücken oder nach ca.10 Sekunden automatisch. Sofort Mittelstellung: BA FAD - Taste drücken bis der Signalton erklingt.

Klangspeicher

Sie können auf den Stationstasten ①bis ④ 4 verschiedene Klang- und Geometrie-Einstellungen speichern.

Einstellungen speichern

Stellen Sie Bass, Höhe, Fader, Balance und Loudness ein. Drücken Sie, während Sie sich im Einstellmodus befinden, z.B. die Stationstaste ①, bis Sie den Signalton höre Im Display erscheint: »SOUND I«. Die eingestellten Werte sind gespeichert.

Einstellungen aufrufen

Drücken Sie die Taste BA FAD oder die Taste TRE BAL und dann z.B. die Stationstaste ①.

Drücken Sie die Taste FA oder die Taste THE FA und dann die Stationstaste ⑤, werden die Mittelstellungen eingeschaltet. Im Display erscheint: »LINEAR«.

Verstärker

Überlastungsschutz

Bei hoher Umgebungstemperatur und großer Lautstärke kann der Überlastungsschutz ansprechen.

Für die Dauer der Überlastung sind die hinteren Endstufen des Verstärkers abgeschaltet.

Radio

Programmquelle RADIO wählen

Bei CD-Wechsler- oder CD-Betrieb:

RADIO-Taste kurz drücken.

Bereich wählen

RADIO-Taste (wiederholt) kurz drücken.

U -Bereiche U I, U II, U III (FM): UKW 87.5 ... 108.0 MHz Umschalten zwischen den U-Bereichen: U III -Taste (wiederholt) kurz drücken.

MW-Bereich: Mittelwelle 531...1602 kHz

LW -Bereich: Langwelle 153 ... 279 kHz

Bereich gewählt:

Sie hören den in diesem Bereich zuletzt gehörten Sender/RDS-Programm (Last-Station-Memory).

Stereo-Empfang (nur FM)

Sie empfangen einen Stereo-Sender, wenn » ∞« im Display erscheint.

Manuelles Umschalten auf Mono:

ASP MND- Taste drücken bis der Signalton erklingt.

Die ASP-Funktion ist nur in Stellung »VOICE« wirksam

» ○© erscheint im Display.

Zurückschalten auf Stereo:

ASP MOND- Faste drücken bis der Signalton erklingt.

RDS-Programme mit dem LEARN-Speicher einstellen

Mit einem Tastendruck

können Sie im LEARN-Speicher bis zu 24 RDS-Programme speichern! Die gespeicherten RDS-Programme können Sie manuell (RDS-SCAN) oder automatisch (AUTOSCAN) nacheinander aufrufen.

LEARN-Speicher belegen

Bereich: U I, U II oder U III. LRN/AS -Taste kurz drücken: RDS-Programme (max. 24) Ihres Empfangs-bereiches werden gespeichert; »LRN ...« im Display. Anschließend hören Sie das bestempfangbare RDS-Programm oder nur "RDS-Programme mit Verkehrsfunk" aufrufen, wenn TP -Taste "aktiviert". Ein/Aus: TP -Taste drücken.

-manuell (RDS-SCAN)

◀Taste oder ▶▶Taste (wiederholt) kurz drücken: »ROS SCAN« erscheint im Display. Anschließend hören Sie das nächste RDS-Programm.

- automatisch (AUTOSCAN)

RADIO -Taste drücken bis der Signalton erklingt.

»AUTOSCAN« erscheint im Display. Anschließend werden RDS-Programme nach-einander für ca. 10 Sekunden aufgerufen.

Soll der aufgerufene Sender hörbar bleiben: -Taste kurz drücken; »RESET« erscheint kurz im Display.

Automatischer Senderspeicher Autostore

Die 5 stärksten Sender des gewählten Bereiches Ihres Empfangsgebietes speichern Sie automatisch auf den Stationstasten ①bis ④ im gewählten Bereich. Bereich wählen: U I, U II, U III, MW oder LW.

LRN/AS -Taste drücken bis der Signalton erklingt. Im Display erscheint » RS « und die Frequenzanzeige läuft durch. Anschließend hören Sie das bestempfar bare Programm.

Sender/RDS-Programme mit Suchlauf einstellen

Bereich wählen: U I, U II oder U III. ◀-Taste oder ▶-Taste drücken bis der Signalton erklingt.

Im Display erscheint z.B. » FM 92.70«. Der Suchlauf stoppt beim nächsten Sender/RDS-Programm.

Maximale Suchlauf-Empfindlichkeit, wenn

» « im Display erscheint: – automatisch nach dem ersten Durchlauf über den gesamten Frequenzbereich.

- » DX« manuell einschalten: PTY/DX -Taste drücken bis der Signalton erklingt. - » DX« ausschalten: PTY/DX -Taste drücken bis der Signalton erklingt.

Nur Sender/RDS-Programme mit Verkehrsfunk-Durchsagen suchen, wenn

TP -Taste "aktiviert".

Ein/Aus: TP -Taste drücken.

Manuelle Frequenzeinstellung

1. Bereich wählen: U I, U II, U III, MW oder LW.
2. □Taste oder ▶Taste drücken bis der 2. Signalton erklingt. Im Display erscheint » RAN « und die eingestellte Frequenz.
3. Frequenz einstellen: ◀Taste oder ▶Taste kurz (schrittweise Frequenzänderung) bzw. länger (schnelle Frequenzänderung) drücken. Im Display z.B. » 7819 92,70 «.
4. Manuelle Frequenzeinstellung beenden: U III -Taste oder RADIO -Taste oder AF -Taste drücken.

Stationstasten ① ② ③ ④ ⑤

Bereich wählen: UI, UII, UIII, MW oder LW. Sender/RDS-Programm einstellen:

Ist der eingestellte Sender/RDS-Programm im gewählten Bereich, z.B. » U I «, bereits auf einer Stationstaste gespeichert, wird die jeweilige Ziffer im Display angezeigt.

Eingestellten Sender/RDS-Programm speichern:

Stationstaste drücken bis der Signalton erklingt. Falls »AF« ausgeschaltet ist, wird dies mit abgespeichert.

Gespeicherte Sender/RDS-Programme aufrufen:

Stationstaste kurz drücken. Auch nach Abklemmen der Betriebs- spannung bleiben die Speicherinhalte der Stationstasten erhalten.

Alternative Frequenzen (AF)

Im Display: » RF «

Sie empfangen ein RDS-Programm, das von mehreren Sendern mit unterschiedlichen Frequenzen ausgestrahlt wird.

AF-Funktion ausschalten.

Wenn Sie sich in einem schlecht versorgten Empfangsgebiet aufhalten und das Autoradio "dauernd störend" zwischen mehreren AF's wechselt:

AF -Taste drücken bis der Signalton erklingt. Die "AF"-Funktion ist ausgeschaltet.

AF-Funktion einschalten.

[AF] -Taste drücken bis der Signalton erklingt. Ihr Autoradio stellt immer einen "gut empfangbaren Sender" mit gleichem RDS-Programm ein.

Durchsagebereitschaft für Verkehrsfunk-Durchsagen (TP)

TP = TRAFFIC PROGRAM

Durchsagebereitschaft ist eingeschaltet, wenn » « im Display aufleuchtet.

TP ein-/ausschalten:

TP-Taste kurz drücken.

Ist der eingestellte Sender kein Verkehrsfunksender, startet automatisch ein Suchlauf zum nächsten Verkehrsfunksender.

Verkehrsfunk-Durchsagen beginnen mit einer Mindestlautstärke:

Während der Durchsage können Sie die Lautstärke mit dem ○Drehknopf verändern.

Nur Verkehrsfunk-Durchsagen hören Sie, wenn Sie die Lautstärke mit dem ○Drehknopf auf "Null" stellen.

CD- oder CD-Wechsler-Betrieb stoppt während der Verkehrsfunk-Durchsage.

Verkehrsfunk-Durchsage abbrechen:

TP-Taste kurz drücken.

Ist der eingestellte Verkehrsfunksender nicht mehr empfangbar, wird autom. ein besser empfangbarer Verkehrsfunksender eingestellt: » LRN ...« erscheint im Display.

Programmtypen

Voraussetzung

Rundfunkanstalten bieten im UKW-Bereich (UI, UII, UIII) den Service "Programmtypen" (PTY) an.

Programmtypen

Die angebotenen Programmtypen einer Rundfunkanstalt können je nach gesendetem Programm wechseln.

NEWS Nachrichten und Aktuelles

AFFAIRS Politik und Zeitgeschehen

INFO Spezielle Wortprogramme

SPORT Sportsendungen

EDUCATE Lernen und Weiterbildung

DRAMA Hörspiel und Literatur

CULTURE Kultur, Kirche und Gesellschaft

SCIENCE Wissenschaft

VARIED Unterhaltendes Wort

POP Popmusik (Hits und Schlager)

Radio

ROCK M Rockmusik

M.O.R.M Leichte Musik

LIGHT M Leichte klassische Musik

CLASSICS Ernste klassische Musik

OTHER M Musikprogramme die sich nicht zuordnen lassen (z.B. Folklore)

NO PTY Keine Programmtyp-Kennung

PTY-Programm-Tasten

Die Stationstasten

sind belegt mit den Programmtypen:

① NEWS, ② SPORT, ③ POP (mit M.O.R.M) und ④ CLASSICS (mit LIGHT M).

Die Stationstaste

⑤ PERS (persönlich) können Sie mit einem Programmtyp Ihrer Wahl belegen:

1. PTY-Funktion einschalten: PTY/DX -Taste kurz drücken.

2. □-Taste oder ▶-Taste so oft drücken bis der gewünschte Programmtyp im Display erscheint.

3. Taste ⑤ drücken bis der Signalton erklingt.

PTY-Funktion

1. PTY-Funktion einschalten

PTY/DX -Taste kurz drücken: zuletzt gewählter Programmtyp im Display.

2. Programmtyp einstellen...

- mit den PTY-Pro gramm-Tasten NEWS, SPORT, POP, CLASS oder PERS

Taste kurz drücken: PTY-Suchlauf startet automatisch zum nächsten Sender, der den gewählten Programmtyp anbietet, dabei steht » PTY ... « im Display.

- oder -

◀Taste oder ▶Taste kurz drücken bis der gewünschte Programmtyp im Display erscheint

☑-Taste oder ☑-Taste drücken bis der Signalton erklingt: PTY-Suchlauf startet zum nächsten Sender, der den gewählten Programmtyp anbietet und zeigt den Programmtyp, z.B. » POP «. Bietet kein Sender den gewählten Programmtyp an, hören Sie den zuletzt eingestellten Sender und die PTY-Funktion wird verlassen.

3. PTY-Funktion abschalten

PTY/DX -Taste kurz drücken oder automatisch nach ca. 10 Sekunden.

D 14

CD-Betrieb

⚠ Auf Multimedia CD's sind neben Audiotracks auch Datentracks aufgezeichnet. Spielen Sie eine solche CD trotz der Warnhinweise ab, kann es zu Rauschen in verkehrsgefährdender Lautstärke kommen. Zudem können Endstufen und Lautsprecher beschädigt werden.

Programmquelle CD wählen

CD ins CD-Fach einschieben.

Im Display erscheint »TOI 00:00«. – oder – CD ist im CD-Fach:

CD -Taste so oft drücken bis z.B. »701 00:00« im Display erscheint.

Wenn Sie die CD nicht vollständig einziehen lassen erscheint im Display »NO CD«. Durch erneutes Einschieben einer CD bzw. durch Drücken der CD -Taste können Sie diesen Zustand verlassen.

Mit der CD -Taste können Sie zwischen dem eingebauten CD-Spieler und einem angeschlossenem CD-Wechsler umschalten. Wird der eingebaute CD-Spieler angewählt, erscheint im Display z. B. »TOI 00:00«. Wird der CD-Wechsler angewählt, erscheint im Display »RCD I« und dann z. B. »I COI TOI« oder gleich z. B. »I COI TOI«

⚠️Achtung bei Automatikantennen! Ihr Gerät schaltet sich automatisch ein, wenn Sie eine CD einschieben. Dadurch wird auch Ihre Automatikantenne ausgefahren! Beachten Sie dazu auch den Hinweis auf Seite 3!

Titel wählen bzw. wiederholen

Taste: nächste Titel

- Taste: vorherige Titel bzw. den Titel, den Sie hören, wiederholen. Tasten (so oft) kurz drücken, bis die Nummer des gewünschten Titels im Display erscheint.

Vorlauf und Rücklauf

Titel im "Schnelldurchgang" mit reduzierter Lautstärke hören:

Vorlauf: ▶Taste drücken und gedrückt halten.

Rücklauf: □Taste drücken und gedrückt halten.

Titel der CD für ca. 10 Sekunden anspielen (TRACK SCAN)

CD -Taste drücken, bis der Signalton erklingt: »TR SCAN« erscheint kurz im Display.

Soll der angespielte Titel hörbar bleiben:

CD -Taste kurz drücken: »RESET« erscheint kurz im Display.

Titel der CD in zufälliger Reihenfolge (TRACK RANDOM)

U III -Taste drücken, bis der Signalton erklingt:

»TR RNO« erscheint kurz im Display.

Beenden:

U III -Taste drückenbis der Signalton erklingt:

»RESET« erscheint kurz im Display.

Verkehrsfunk-Durchsagen während CD-Wiedergabe zulassen

TP einschalten

TP-Taste kurz drücken:

»TP« erscheint im Display.

TP ausschalten

TP-Taste kurz drücken:

»TP« erlischt im Display.

CD-Betrieb beenden

Wählen Sie durch kurzes Drücken der CD -Taste oder der RADIO -Taste eine andere Quelle an, oder lassen Sie die CD ausschieben. oder eine der Stationstasten ① ② ③ ④ ⑤ kurz drücken.

CD ausschieben

Drücken Sie kurz die U III -Taste. Die CD wird ausgeschoben.

Wird die ausgeschobene CD nicht innerhalb von 15 Sekunden entnommen, wird sie aus Sicherheitsgründen wieder eingezogen.

Soll die CD jetzt ausgeschoben werden, muß zuerst die CD -Taste und dann die U III -Taste betätigt werden.

Compact Disc (CD) mit »GRUNDIG CD-Wechsler«\*

Auf Multimedia CD's sind neben

Audiotracks auch Datentracks aufgezeichnet. Spielen Sie eine solche CD trotz der Warnhinweise ab, kann es zu Rauschen in verkehrsgefährdender Lautstärke kommen. Zudem können Endstufen und Lautsprecher beschädigt werden.

Programmquelle CD-Wechsler wählen

-Taste drücken.

Im Display erscheint z.B.:

» MCD I «: wenn vorher der interne CD-Spieler angewählt war.
» CD / TOI «: 1. CD - 1. Titel
» TOI 01:15 «: 1. Titel - Spielzeit des 1. Titels
» TR RND «: "Titel der CD in zufälliger Reihenfolge".

Display (Anzeige) umschalten

-Taste drücken bis der Signalton erklingt: z.B.

» CD / TOI «: 1. CD - 1. Titel bzw.
» TOI 01:15 «: 1. Titel - Spielzeit des 1. Titels.

CD wählen

CD+ -Taste bzw.
CD-Taste (wiederholt) kurz drücken, bis die Nummer der gewünschten CD im Display erscheint.

Titel wählen bzw. wiederholen

Tasten (wiederholt) kurz drücken, bis die Nummer des gewünschten Titels im Display erscheint.

Taste: nächste(r) Titel
Taste: vorherige(r) Titel bzw. den Titel, den Sie hören, wiederholen.

Vorlauf und Rücklauf

Titel im "Schnelldurchgang" mit reduzierter Lautstärke hören:
Vorlauf ▶Taste drücken und gedrückt halten.
Rücklauf: □-Taste drücken und gedrückt halten.

1. Titel jeder CD für ca.10 Sekunden anspielen (CD SCAN)

-Taste drücken bis der Signalton erklingt:

SCAN « erscheint kurz im Display.

Soll der angespielte Titel hörbar bleiben:

)-Taste kurz drücken:

SET « erscheint kurz im Display.

Titel der CD in zufälliger Reihenfolge (TRACK RANDOM)

-Taste drücken bis der Signalton erklingt:

RNO « erscheint kurz im Display.

Beenden:

]-Taste drücken bis der Signalton erklingt:

SET « erscheint kurz im Display.

* Welcher "Grundig CD-Wechsler" geeignet ist, sagt Ihnen Ihr Fachhändler.

Compact Disc (CD) mit »GRUNDIG CD-Wechsler«

Verkehrsfunk-Durchsagen

TP einschalten

TP-Taste kurz drücken » TP « erscheint im Display.

TP ausschalten

TP-Taste kurz drücken » TP « erlischt im Display.

CD-Wechsler-Betrieb beenden

Radio-Betrieb:

RADIO -Taste drücken oder

eine der Stationstasten ① ② ③ ④ ⑤ kurz drücken.

CD-Wiedergabe:

CD -Taste drücken bzw. CD ins CD-Fach einschieben.

CD- oder DAT-Betrieb

⚠ Auf Multimedia CD's sind neben Audiotracks auch Datentracks aufgezeichnet. Spielen Sie eine solche CD trotz der Warnhinweise ab, kann es zu Rauschen in verkehrsgefährdender Lautstärke kommen. Zudem können Endstufen und Lautsprecher beschädigt werden.

CD- oder DAT-Spieler anschließen

CD = Compact Disc (ohne CD-Wechsler) DAT = Digital Audio Tape

Haben Sie keinen CD-Wechsler angeschlossen, können Sie einen CD- oder DAT-Spieler mit dem CDP-Adapter von GRUNDIG (Best. Nr. G.IG 71-00) an das Autoradio anschließen. (C13 mit Masse verbinden).

CD- oder DAT-Betrieb einschalten

Programmquelle CD wählen:

CD -Taste drücken, im Display » RUX «.

EXPERT Einstellungen

EXPERT

Eine Vielzahl "möglicher" Einstellungen

Damit die Bedienung des Autoradios so einfach wie möglich ist, befinden sich eine Vielzahl von Einstellungen, die Sie nur einmal oder nur gelegentlich brauchen, in einer zusätzlichen Bedienebene (EXPERT).

Einstellen

1. EXPERT einschalten

LOUD EXPERT-Taste drücken bis der Signalton erklingt.

2. Einstellung wählen

Wählen Sie aus

Mögliche Einstellungen ①...⑱

die Einstellung, die Sie überprüfen, bzw. verändern wollen. Beispiel:

① Display-Kentrast ändern LCO 25

O Drehknopf drehen bis die gewünschte Einstellung » LCD 25 « im Display erscheint.

3. Einstellung "aktivieren"

LOUD EXPERT -Taste kurz drücken: »E « erscheint im Display

ELCD

25

4. Einstellung verändern

Stellen Sie mit dem OÖrehknopf z.B. den gewünschten Kontrast ein. Im Display erscheint z. B.:

ELCD

53

5. Einstellung beenden

LOUD EXPERT -Taste kurz drücken: »E « erlischt im Display

6. Nächste "Einstellung wählen"

(Punkt 2. bis 5. wiederholen)

7. EXPERT ausschalten

LOUD EXPERT -Taste drücken bis der Signalton erklingt.

Mögliche Einstellungen ①...⑱

Anzeige im Display: » ..... «

① Display-Kontrast ändern

» LCD 25 « (00 ... 63), je nach Einbaulage des Autoradios einstellen. Optimale Einstellung bei "Dunkelheit".

② Display-Farbe

③ Security-Leuchtanzeige (Ein/Aus)

» BLK ON « CD-Taste blinkt bei ausgeschaltetem Gerät und ausgeschalteter Beleuchtung und Zündung. » BLK OFF « CD-Taste blinkt nicht.

④ Signalton (Ein/Aus)

» BEEP ON « Bei Funktionswechsel erklingt ein Signalton. » BEEP OFF « Bei Funktionswechsel erkling kein Signalton.

⑤ Autom. LEARN (Radio-Betrieb)

Wenn Sie sich in einem Empfangsgebiet aufhalten, in denen Sie "RDS-Programme mit Verkehrsfunk" schlecht empfangen, können Sie den "autom. LEARN (LRN) im Radio-Betrieb" verhindern.

» LRN ON «: autom. LEARN

» LRN OFF «: kein autom. LEARN bei eingestellten Lautstärken größer » VOL 4 «.

⑥ Autom. Wechsel des Regionalprogramms

Wenn ein RDS-Programm aus verschiedenen Regionalsendungen besteht, kann es vorkommen, daß Ihr Autoradio aufgrund des Empfangsgebietes zwischen verschiedenen Regionalsendungen wechselt.

» REG ON « autom. Wechsel des Regional- programms ist möglich.

» REG OFF « kein Wechsel auf ein anderes Regionalprogramm.

⑦ Ein- und Ausschalten mit dem Zünd-/Anlaßschalter

» IGN ON « Sie können das Autoradio mit dem Zünd-/Anlaßschalter aus- und einschalten.

»IGN OFF « Ein- und Ausschalten nur mit dem ○Drehknopf.

⑧ Stummschaltung bei Phone-Betrieb mit Autotelefon

» PHONE OFF « keine Auswertung des Telefonanschlusses
» PHONE ON « Das Autoradio wird bei einem Telefonanruf automatisch stummgeschaltet.
» PHONE IN « Das Autoradio wird bei einem Telefonanruf automatische eingeschaltet und das Gespräch wird über die Lautsprecher wiedergegeben.

⚠ Lesen Sie bitte dazu die Hinweise im Kapitel »Achtung bei Automatikantennen« auf Seite 3!

Wenn Sie während eines Telefongesprächs die Klang- und Geometrieestellungen verändern, bleiben diese für das nächste Telefongespräch gespeichert.

Beim Zurückschalten auf Radio-Betrieb wird auf die vorherigen Klang- und Geometrieeinstellungen geschaltet.

⑨ CD-Eingangsempfindlichkeit

Anpassen eines CD-Spielers:

⑩ Lautstärke-Begrenzung beim Einschalten

» ON VOL - - «: keine Begrenzung oder

» ON VOL 35 «: max. Lautstärke, z.B. 20 (- - ... 11 ... 35).

Die Lautstärke wird nur begrenzt, wenn die Lautstärke beim Ausschalten des Auto-radios größer als der eingestellte Wert ist!

⑪ Mindestlautstärke für Verkehrsfunk-Durchsagen

⚠Aus Gründen der Verkehrssicherheit sollte die Durchsagelautstärke nicht zu hoch eingestellt werden!

EXPERT

⑫ Geschwindigkeitsabhängige Lautstärke
» SCVOL 124 « (- - ... 144) Einstellung nur möglich, wenn am SCV-Anschluß (A1) ein geschwindigkeitsabhängiges Signal steht.
» SCVOL -- « : SCV ausgeschaltet
» SCVOL 144 « : Maximale Wirkung

⚠Aus Gründen der Verkehrssicherheit sollte die folgende Einstellung durch den Beifahrer erfolgen!

Einstellung:

1. Fahrzeug steht, Motor läuft: Mit dem OÖDrehknopf die gewünschte Lautstärke einstellen.

2. EXPERT-Einstellung vorbereiten: [LOUD EXPERT] -Taste drücken bis der Signalton erklingt. ○Drehknopf drehen bis » SCVOL ...« im Display erscheint. [LOUD EXPERT] -Taste kurz drücken: »E « erscheint im Display

3. Bei höherer Geschwindigkeit: Mit dem ÖDrehknopf die gewünschte Lautstärke einstellen, z.B. » SCVOL 124 « im Display. LOUD EXPERT)-Taste drücken bis der Signalton erklingt.

Akustiksystem

Sie können die Bässe und die Höhen der hinteren und der vorderen Lautsprecher getrennt einstellen. Den Einstellbereich von -3 bis +3 können Sie mit dem ÖDrehknopf verändern.

⑬ Bässe – Lautsprecher vorne »BAS F 0« (F = Front/vorne)
⑭ Bässe – Lautsprecher hinten »BAS R O« (R = Rear/hinten)
⑮ Höhen – Lautsprecher vorne »TREF O« (F = Front/vorne)
⑯ Höhen – Lautsprecher hinten »TRE R O « (R = Rear/hinten)
⑰ Ein-/Ausschaltverzögerung für angeschlossenen Booster (Schaltspannung für Booster = Kontakt C6) » BOLY ... « (06 ... 99) Bei "Schaltgeräuschen": eingestellten Wert erhöhen oder erniedrigen bis Schaltgeräusche nicht mehr hörbar.
⑱ Codierung aktivieren Erscheint » CODE « im Display, ist die Codierung nicht aktiviert. Erscheint » SAFE « im Display, ist die Codierung aktiviert.

Wartung und Pflege

Der Gesamtaufbau des Autoradios gewährleistet wartungsfreien Betrieb über lange Zeit.

Sollte eine Störung auftreten,

wenden Sie sich bitte an Ihren Fachhändler. Auf Ihren Wunsch kann Ihr Fachhändler in der Bundesrepublik Deutschland als Serviceleistung Grundig Autoradios im Falle eines Defektes durch werksgeprüfte Austauschgeräte ersetzen.

Bitte beachten Sie,

daß Voraussetzung für die Teilnahme Ihres Fachhändlers an diesem Austauschsystem das unverletzte Garantiesiegel am Autoradio ist.

Die Frontblende des Autoradios nur mit einem weichen, staubbindenden und antistatischen Lappen reinigen. Polier- und Reinigungsmittel könnten die Oberfläche der Blende beschädigen.

Codierung

Codierung

Ihre persönliche Code-Nummer befindet sich auf der Identity Card des Autoradios. Die Codierung ist ab Werk nicht aktiviert.

Wenn Sie die Codierung Ihres Autoradios "Aktiviert" haben:

Sobald Sie das Autoradio herausnehmen oder es von der Autobatterie (bzw. Dauerplus Klemme 30) Ihres Fahrzeugs getrennt wird, ist es elektronisch blockiert.

Nur Sie können es wieder, durch Eingabe Ihrer persönlichen Geheimzahl (Code-Nr.), in Betrieb nehmen.

Bei Verlust der Code-Nummer (Identity Card) kann nur der Fachhändler, nach Eigentumsnachweis und gegen Gebühr, das Autoradio wieder in Betrieb nehmen lassen.

Ist die Codierung aktiviert?

Schalten Sie den Expert-Mode ein und drehen Sie den ○Drehknopf bis im Display » SAFE « oder » CODE « erscheint.

» SAFE « Codierung aktiviert, bzw.

» CODE « Codierung nicht aktiviert.

Codierung aktivieren

1. Expert-Mode ist eingeschaltet und »CODE« erscheint im Display. Aktivieren Sie die Einstellung:

-Taste kurz drücken

Im Display erscheint » E----«

1. Code-Nr. (siehe Identity Card) eingeben: Tasten ①–④ wiederholt drücken bis Code-Nr. im Display erscheint.

Beispiel: 1703 Display:

Taste ① 1 x kurz drücken >/ - - <
Taste ② 7 x kurz drücken >/ 7 - - <
Taste ③ 10 x kurz drücken >/ ? 0 - <
Taste ④ 3 x kurz drücken >/ ? 0 3 <
Bei längerem Drücken wird die jeweilige Ziffer rückwärts gezählt.

1. Code-Nr. bestätigen:

-Taste kurz drücken, im Display nt » SAFE «.

Die Codierung ist aktiviert!

Wartezeiten

Damit die "Wiederinbetriebnahme" bzw. "Codierung deaktivieren" nicht durch Ausprobieren möglich ist, sind zwischen den Versuchen Wartezeiten vorgesehen. In diesen Zeiten ist das Autoradio für alle Eingaben gesperrt.

Während der Wartezeit

muß das Autoradio nicht eingeschaltet sein. So lange » SAFE « im Display steht, ist die Wartezeit noch nicht abgelaufen.

Die Wartezeit ist zu Ende, wenn die Zahl des nächsten Versuchs im Display zu sehen ist, z.B. » 2 ---- «.

Die Tabelle zeigt die Wartezeiten zwischen den einzelnen Versuchen. Wartezeit nach dem 7. Versuch immer 24 Stunden! Nach dem 6.

Versuch Wartezeit(im Display) (ca.)
1	21 Sek.
2	1,5 Min.
3	5,5 Min.
4	22 Min.
5	1,5 Std.
6	6,0 Std.
7	24 Std.
8	24 Std.

Versuch empfiehlt es sich, "Wiederinbetriebnahme" bzw. "Codierung deaktivieren" von einem Fachhändler durchführen zu lassen.

Codierung

Wiederinbetriebnahme

Das Autoradio ist elektronisch blockiert, nachdem es von der Autobatterie (bzw. Dauerplus Klemme 30) Ihres Fahrzeugs getrennt war, z.B. nach dem Herausnehmen des Gerätes.

1. Autoradio einschalten: Im Display erscheint » SAFE «. Nach ca. 3 Sekunden erscheint » / - - - - « im Display.
2. Code-Nr. (siehe Identity Card), wie im Kapitel "Codierung aktivieren" beschrieben, eingeben.
3. Code-Nr. bestätigen: TODU EXPERT -Taste kurz drücken, im Display erscheint » SAFE «. Nach ca. 3Sekunden spielt das Radio.

Falsche Code-Nr. eingegeben: » SAFE « bleibt im Display stehen, das Radio spielt nicht. Beginnen Sie nochmals. Beachten Sie die "Wartezeiten" zwischen den Versuchen.

Codierung deaktivieren

Z.B. vor dem Ausbau des Autoradios:

1. Expert-Mode ist eingeschaltet und » SAFE « erscheint im Display. Aktivieren Sie die Einstellung. Im Display erscheint » EI ---- «
2. Code-Nr. (siehe Identity Card), wie im Kapitel "Codierung aktivieren" beschrieben, eingeben.
3. Code-Nr. bestätigen: LOOD EXPERT -Taste kurz drücken, im Display erscheint » CODE «. Nach ca. 3 Sekunden spielt das Radio.

Die Codierung ist nicht mehr aktiviert!

Falsche Code-Nr. eingegeben: » SAFE « bleibt im Display stehen, das Radio spielt nicht.

Beginnen Sie nochmals. Beachten Sie die "Wartezeiten" zwischen den Versuchen.

Ein- und Ausbau

Die Abbildungen 1 – 5 zum Text befinden sich am Anfang des Heftes.

Einbaumaterial und Zubehör

Welches Einbaumaterial Sie benötigen und was es an Zubehör gibt, sagt Ihnen Ihr Fachhändler.

Einbaurahmen einsetzen

Abbildung 1

– Einbaurahmen b in den Geräte-Ausschnitt a des Fahrzeugs einsetzen.
- Schränklappen c hinter dem Geräte-Ausschnitt a nach Bedarf (je nach Fahrzeugtyp) aufbiegen.

Bei Fahrzeugen der Firma VW/Audi, ab Modelljahr 1991: Messerkontakt A7 auf keinen Fall an den S-Kontakt (Versorgungsstecker PIN 4 – Kabel braun/rot) des Fahrzeugs anschließen.

Ein- und Ausbau

Versorgungsspannungen

Messerkontakte A: Abbildung 4

A8 – Betriebsspannung (Masse)

An Klemme 31 (Masse) des Fahrzeugs anschließen.

A7 +12 V Betriebsspannung

An Klemme 30 (Dauerplus) des Fahrzeugs anschließen.

A6 Beleuchtung des Autoradios

Messerkontakt A6 an Klemme 58 des Fahrzeugs anschließen:

Die Beleuchtung des Autoradios kann bei eingeschaltetem Fahrlicht geregelt werden.

Messerkontakt A6 nicht angeschlossen: Die Helligkeit der Beleuchtung wird nicht verändert.

A5 +12 V Schaltspannung (max. 0,5 A)

am Messerkontakt A 5 bei eingeschaltetem Autoradio.

Für Automatikantenne (Aus-/Einfahren), Antennenverstärker (Betriebsspannung) usw.

A4 +12 V Zündspannung

An Klemme 15 bzw. Klemme 30 des Fahrzeugs anschließen:

- Klemme 15, wenn Sie das Autoradio mit dem Zünd-/Anlaßschalter ein- und ausschalten wollen.

- Klemme 30, wenn Sie das Autoradio nicht mit dem Zünd-/Anlaßschalter ein- und ausschalten wollen.

A2 Phone-Anschluß (Mute)

für Autotelefon oder Funkgerät: Das Autoradio ist "stummgeschaltet" beim Betrieb des angeschlossenen Autotelefons oder des Funkgerätes. Der Messerkontakt A2 soll dabei vom Mute-Ausgang des Telefons/Funkgerätes auf Masse gelegt werden!

Achtung bei Automatikantennen! Ihr Gerät schaltet sich automatisch ein, wenn ein angeschlossenes Telefon/Funk- gerät angerufen wird.

A1 SCV-Anschluß (+)

für "Geschwindigkeitsabhängige Lautstärke- regelung".

Lautsprecher

Messerkontakte B: Abbildung 4

Maximale Ausgangsleistung

an 4Ω-Lautsprechern:

Spitzenleistung ____ 4 x 50 W

Sinusleistung, DIN 45324 ____ 4 x 25 W

⚠ Lautsprecheranschlüsse nicht elektrisch miteinander verbinden und nicht auf Masse legen!

Frontlautsprecher Hecklautsprecher

B3 rechts + B1 rechts +

B4 rechts - B2 rechts -

Das Autoradio ist für Antennen mit 75Ω(bis 150Ω) -Impedanz ausgelegt. Antennenkabel-Verlängerungen, z.B. bei Heckmontage, können den Empfang beeinträchtigen.

Abbildung 2 und 3

- im Bedarfsfall Antennenadapter (Abb. 2) verwenden.

- Antennenadapter (Abb. 2) bzw. Antennen-kabel (Abb. 3) im Kunststoffhalter fixieren.

Zusatzanschlüsse

Messerkontakte C: Abbildung 4

CD-Anschluß

C13 CD-Bus

C15 Versorgungsspannung (Masse)

C16 Versorgungsspannung +12 V

C17 Schaltspannung

C18 CD-NF-Masse

C19 CD-NF-links

C20 CD-NF-rechts

Line-Ausgang

Anschlußmöglichkeit für Leistungsverstärker (Booster) oder Aktiv-Lautsprecher.

C 1 Hecklautsprecher links +
C 2 Hecklautsprecher rechts +
C 3 Masse -
C 4 Frontlautsprecher links +
C 5 Frontlautsprecher rechts +
C 6 Schaltspannung für Leistungsverstärker: Ein-/Ausschalten (max. 0,3 A).

Geeigneter Adapter:

Adapter 416 (Best. Nr. G.ID 16-00)

Subwoofer-Ausgang

Anschlußmöglichkeit eines Subwoofer-Leistungsverstärkers an die im Gerät integrierte Subwoofer-Frequenzweiche.

C 9 Subwoofer – Masse

C10 Subwoofer - NF

Geeigneter Adaper:

Sub-TA 2 (Best. Nr.: G.IG 59-00)

Phone-Eingang

Anschlußmöglichkeit für Auto-Telefon oder Funkgerät (Mithören über das Autoradio).

C11 Phone-NF
C12 Phone-NF-Masse

Geeignete Adapter:

Sub-TA 2 (Best. Nr.: G.IG 59-00) oder

TA 1 (Best. Nr.: G.IE 41-00)

Autoradio einschieben

Abbildung 1

– Autoradio in den eingesetzten Einbaurahmen b bis zum Anschlag einschieben. Das Autoradio rastet ein.

Autoradio herausziehen

Abbildung 5

• Bedienteil abnehmen (Seite 4). Beide Bügel d in die Öffnung der Blende einstecken und einschieben bis zum Anschlag.
  – Beide Bügel nach außen ↔ drücken und das Autoradio langsam herausziehen.

Sicherung T 10 A

Abbildung 4

Flachsicherung T10A/DIN 72581– gesteckt.

Wissenswertes

Geschwindigkeitsabhängige Lautstärke

Das Autoradio ist für die meisten Arten von Signalgebern geeignet.

Ob Ihr Fahrzeug für eine "Geschwindigkeitsabhängige Lautstärkeregelung" geeignet ist, erfahren Sie bei Ihrem Fahrzeughändler.

Voraussetzung:

Am SCV-Anschluß muß ein geschwindigkeitsabhängiges Signal stehen!

Bei Fahrzeugen mit elektronischem Tachometer, Bordcomputer, Tempomat usw. ist ein Signalgeber bereits vorhanden.

Ist der Signalgeber bereits mit der Fahrzeug-Masse verbunden, ist nur noch der Ausgang des Signalgebers mit dem SCV-Anschluß zu verbinden.

⚠ Den Ausgang des Signalgebers nicht gegen die Fahrzeug-Masse kurzschließen! Überprüfen Sie nach dem Anschließen Tachometer und ABS des Autos.

Ist kein Signalgeber vorhanden, kann dieser in den meisten Fällen nachgerüstet werden.

Radio-Data-System (RDS)

RDS ist ein Informationssystem, dessen Signale zusätzlich von den meisten UKW-Rundfunkprogrammen ausgestrahlt werden.

Programm Service

Damit Sie sehen, was Sie hören!

Bei RDS-Programmen sehen Sie den Namen des Programms als Kürzel im Display, z.B. » BAYERN 3 «

für Bayerischer Rundfunk – 3. Programm. Bitte beachten Sie, daß RDS-Programme unterschiedliche Regionalsendungen und Programmnamen haben können.

Alternative Frequenzen

Ein RDS-Programm wird von mehreren Sendeern mit unterschiedlichen Sendefrequenzen (alternative Frequenzen) ausgestrahlt.

Sie wählen ein RDS-Programm und Ihr Auto-radio stellt immer einen gut empfangbaren Sender mit gleichem RDS-Programm ein.

Verkehrsfunk-Durchsagen hören, auch wenn Sie ein "RDS-Programm ohne Verkehrsfunk" eingestellt haben.

In den Bereichen U I, U II und U III.

Voraussetzung

Die Rundfunkanstalt, die das eingestellte RDS-Programm mit EON ausstrahlt, hat ein weiteres RDS-Programm, das Verkehrsfunk-Durchsagen anbietet.

Radio-Empfangsbedingungen

UKW-Empfang

Während der Fahrt ändern sich ständig die Empfangsbedingungen.

Berge, Gebäude oder Brücken können den Empfang beeinträchtigen.

Dies gilt besonders dann, wenn Sie weit vom Sender entfernt sind.

SCD 5690 RDS

SCD 5690 RDS

D Im Falle eines Defektes

Auf Ihren Wunsch kann Ihr Fachhändler in der Bundesrepublik Deutschland als Serviceleistung Grundig Autoradios im Falle eines Defektes durch werksgeprüfte Austauschgeräte ersetzen.

Bitte beachten Sie jedoch, daß Voraussetzung für die Teilnahme Ihres Fachhändlers an diesem Austauschsystem das unverletzte Garantiesiegel am Gerät ist.

ALLGEMEINE HINWEISE FÜR GERÄTE MIT LASER

GENERAL INSTRUCTIONS FOR LASER UNITS GENERELLE HENVISNINGER FOR LASER-APPARATER ALLMÄNNA FÖRESKRIFTER FÖR LASER-UTRUSTNING LASER-LAITTEITA KOSKEVIA HUOMAUTUKSIA

VORSICHT-UNSICHTBARE LASERSTRAHLUNG TRITT AUS,WENN DECKEL GEÖFFNET UND WENN SICHERHEITSVERRIEGELUNGÜBERBRÜCKT IST. NICHT DEM STRAHL AUSSETZEN.

CAUTION-INVISIBLE LASER RADIATIONWHEN OPEN AND INTERLOCKS DEFEATED.AVOID EXPOSURE TO BEAM.

ADVARSEL-UNSYNLIG LASERSTRALING NAR DEKSEL APNESUNNGA EKSPONERING FOR STRALEN.

ADVARSEL-UNSYNLIG LASERSTRÄLING VED ÅBNING.UNDGÅ UDSÄTTELSE FOR STRÅLING.

VARNING-OSYNLIG LASER STRÄLNING NÄRDENNA DEL ÄR ÖPPNAD OCH SPÄRREN ÄR URKOPPLAD.BETRAKTA EJ STRÅLEN.

VARO-AVATTAESSA JA SUOJALUKITUS OHITETTAESSAOLET ALTTIINA NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE.ÄLÄ KATSO SÄTEESEEN.
