WKC 3301 RDS - Autoradio GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio mit RDS, Cassetten- und CD-Wechsler-Steuerung
Marke / Modell	Grundig WKC 3301 RDS
Stromversorgung	12 V DC, Dauerplus (Klemme 30), Zündplus (Klemme 15)
Ausgangsleistung	4 x 20 W max. an 4 Ohm
Sicherung	10 A Flachsicherung (DIN 72581)
Radiobereiche	UKW (FM I/II), MW, LW
RDS-Funktionen	AF, TP, PTY, EON, IS-Speicher (30 Sender)
Cassettenteil	CR-Chrombänder, automatischer Seitenwechsel, Vor-/Rücklauf
CD-Wechsler-Steuerung	Kompatibel mit Grundig CD-Wechslern (via CDP-Adapter auch andere Geräte)
AUX-Eingang	Ja, für CD- oder DAT-Player (max. 2 V RMS)
Abnehmbares Bedienteil	Ja, inklusive Schutzetui
Codierung	4-stelliger Code, aktivierbar/deaktivierbar
Security-Leuchtdiode	Blinkt bei ausgeschaltetem Gerät und ausgeschalteter Zündung (einstellbar)
EXPERT-Bedienebene	Erweiterte Einstellungen (Kontrast, Lautstärkebegrenzung, TP-Lautstärke, etc.)
Klangregelung	Bass, Höhen, Fader, Balance, Loudness
Verkehrsfunk (TP)	Automatische Priorität, einstellbare Mindestlautstärke
Telefon-Mute	Stummschaltung bei Autotelefon/Funkgerät (Anschluss A2)
Anschlüsse	ISO-Stecker 8-polig (Lautsprecher), 8-polig (Strom), 8-polig (CD-Wechsler/AUX)
Antennenimpedanz	75 Ohm (bis 150 Ohm)
Einbaumaße	1-DIN (Standard), Einbaurahmen enthalten
Pflege	Blende mit weichem Tuch reinigen; Tonkopf alle 50–100 Betriebsstunden mit Reinigungscassette
Lieferumfang	Autoradio, Bedienteil, Etui, Einbaurahmen, Identity Card, Sicherung, Kurzanleitung

Häufig gestellte Fragen - WKC 3301 RDS GRUNDIG

Wie aktiviere ich die Codierung bei meinem Grundig WKC 3301 RDS?

Rufen Sie die EXPERT-Bedienebene auf, indem Sie die Taste EXPERT gedrückt halten, bis ein Signalton ertönt. Wählen Sie mit den TUNING-Tasten die Einstellung CODE aus. Drücken Sie EXPERT kurz, die Anzeige blinkt. Geben Sie Ihren 4-stelligen Code über die Stationstasten 1-4 ein (Taste 1 für Tausender, etc.). Bestätigen Sie mit EXPERT. Im Display erscheint SAFE. Die Codierung ist aktiviert.

Wie schalte ich die Verkehrsfunk-Bereitschaft (TP) ein?

Drücken Sie die Taste TP kurz. Im Display erscheint TP. Wenn der eingestellte Sender kein Verkehrsfunksender ist, startet ein automatischer Suchlauf. Während einer Durchsage können Sie diese durch erneutes Drücken von TP abbrechen, die Bereitschaft bleibt erhalten.

Wie kann ich Sender auf die Stationstasten speichern?

Stellen Sie den gewünschten Sender ein. Halten Sie eine der Stationstasten 1-4 gedrückt, bis ein Signalton ertönt. Der Sender ist gespeichert. Die AF-Einstellung wird mitgespeichert. Die Speicher bleiben auch nach Trennung der Stromversorgung erhalten.

Wie stelle ich die Klangeinstellungen (Bass, Höhen, Fader, Balance) ein?

Drücken Sie die Taste SOUND mehrmals, bis die gewünschte Funktion (z.B. BASS) im Display erscheint. Mit den VOLUME-Tasten stellen Sie den Wert ein. Nach ca. 10 Sekunden wird automatisch zurückgeschaltet. Für die Grundeinstellung halten Sie SOUND gedrückt, bis ein Signalton ertönt.

Wie nehme ich das Bedienteil ab?

Drücken Sie die Taste oben auf dem Bedienteil (siehe Abbildung in der Anleitung). Das Bedienteil rastet aus und kann abgenommen werden. Bewahren Sie es im mitgelieferten Etui auf. Bei Verlust ist Ersatz gegen Eigentumsnachweis beim Fachhändler möglich.

Was tun, wenn das Gerät nach einer Batterietrennung nicht mehr spielt und 'SAFE' angezeigt wird?

Das Gerät ist codiert und wartet auf die Codeeingabe. Nach ca. 3 Sekunden erscheint ---. Geben Sie Ihre Code-Nummer wie unter 'Codierung aktivieren' beschrieben ein (siehe FAQ 1). Bestätigen Sie mit EXPERT. Nach ca. 3 Sekunden ist das Gerät betriebsbereit. Beachten Sie die Wartezeiten bei Fehleingaben.

Kann ich einen CD-Spieler ohne Grundig CD-Wechsler anschließen?

Ja, mit dem GRUNDIG CDP-Adapter können Sie andere CD- oder DAT-Spieler anschließen. Schalten Sie den AUX-Betrieb durch mehrmaliges Drücken der Taste CD/TAPE ein, bis AUX erscheint. Die Bedienung erfolgt dann über das angeschlossene Gerät. Die maximale Ausgangsspannung darf 2 V RMS nicht überschreiten.

Wie stelle ich die Lautstärkebegrenzung beim Einschalten ein?

Rufen Sie die EXPERT-Bedienebene auf. Wählen Sie mit den TUNING-Tasten die Einstellung ON VOL. Drücken Sie EXPERT kurz, die Anzeige blinkt. Stellen Sie mit den TUNING-Tasten den gewünschten Wert (z.B. 20) ein. Bestätigen Sie mit EXPERT. Die Lautstärke wird beim Einschalten auf diesen Wert begrenzt, sofern sie zuvor höher war.

Was bedeuten die Fehlermeldungen beim CD-Wechsler?

MAGAZINE: CD-Magazin fehlt oder nicht eingerastet. MECHANIC: Mechanikfehler im Wechsler. NO CD: Magazin leer. NO COMMU: Verbindung Radio-CD unterbrochen. SURFACE: CD falsch eingelegt oder Datenübertragung gestört. TOO HOT: Wechsler überhitzt. Beachten Sie auch die Anleitung des CD-Wechslers.

Wie kann ich den AM-Bereich sperren oder freigeben?

Rufen Sie die EXPERT-Bedienebene auf. Wählen Sie die Einstellung AM ON/OFF. Mit den TUNING-Tasten können Sie AM ON (AM wählbar) oder AM OFF (AM wird beim Bereichswechsel übersprungen) einstellen. Bestätigen Sie mit EXPERT.

BEDIENUNGSANLEITUNG WKC 3301 RDS GRUNDIG

⚠️Beachten Sie auch die Warnhinweise auf den Seiten 2 bis 4 der Bedienungsanleitung.
Diese Kurzanleitung zeigt die wichtigsten Gerätefunktionen, eine ausführliche Beschreibung aller Funktionen finden Sie in der Bedienungsanleitung.

Informationen im Anzeigefeld (Display)

Sound-Anzeigen

VOL 00 Lautstärke

FRO R -- F Lautstärkeverteilung hinten/vorne (Fader)

BRL L -- R Lautstärkeverhältnis links/rechts (Balance)

BASS 00 Basseinstellung

TREB 00 Höheneinstellung

LOUD ON Loudness eingeschaltet; besserer Klangeindruck bei geringer Lautstärke

LOUD OFF Loudness ausgeschaltet; die Anzeige ist beim Aktivieren bzw. Deaktivieren kurz sichtbar

Radio-Betrieb

TP Verkehrsfunk-Bereitschaft aktiv

AF Frequenzwechsel aktiv, bei RDS- Sender, der alternative Frequen- zen anbietet

∞Stereo-Empfang

RF ON Frequenzwechsel aktiv geschaltet

RF OFF Frequenzwechsel ausgeschaltet

EXPERT Bedienebene EXPERT gewählt

/5 RDS-Programme werden im IS-Speicher gespeichert

MAN Direkte (manuelle) Sendereinstellung

PTY PTY-Funktion eingeschaltet

IS SCAN IS-Speicher: RDS-Programme manuell aufrufen

F ^II Bei UKW-Sendern ohne Sender-Kennung erscheint FM und die Frequenz

Bereich (Mittelwelle)

LW Bereich (Langwelle)

Cassetten-Betrieb

TP Verkehrsfunk-Bereitschaft aktiv

EXPERT Bedienebene EXPERT gewählt

TRPE Cassettenbetrieb (z.B. vor dem Ausschieben der Cassette)

TRAPE A Obere Cassettenseite

TRPE 8 Untere Cassettenseite

WHO » Cassette wird vorgespult

« WIND Cassette wird zurückgespult

CD-Wechsler-Betrieb

TP Verkehrsfunk-Bereitschaft aktiv

EXPERT Bedienebene EXPERT gewählt

MAGAZINE CD-Magazin fehlt bzw. nicht eingerastet

MECHANIC CD-Wechsler – Mechanikfehler

NO CD CD-Magazin leer

NO COMMU Verbindung Radio-CD unterbrochen

RNO ON Titel der CD werden in zufälliger

RND OFF Reihenfolge angespielt (TRACK RANDOM, ON: ein, OFF: aus)

SURFACE CD falsch eingelegt oder Datenübertragung gestört

TOO HOT CD-Wechsler überhitzt

SCAN ON Titel der gewählten CD für jeweils

SCAN OFF 10 s kurz anspielen (TRACK SCAN, ON: ein, OFF: aus)

CD / Zu Beginn einer CD-Wiedergabe: Angabe der Nummer der CD im CD-Wechsler

Fett gedruckt (z.B. TP): das Symbol erscheint im unteren Teil der Anzeige; Digitalschrift (z.B. EXPERT): erscheint in der Hauptanzeige.

Inhalt Bedienungsanleitung

Bitte beachten Sie 2

Diebstahlsicherungen 2

Bedienteil abnehmen und einsetzen ..... 3

Allgemeine Hinweise 4

Ein- und Ausschalten 5

Lautstärke- und Klangeinstellung 6

Lautstärke (Volume) 6

LOUD (Loudness) 6

Radio (TUNER) 7

Bereich wählen 7

Durchsagebereitschaft für Verkehrsfunk-Durchsagen (TP) 7

Alternative Frequenzen (AF) 7

RDS-Programme einstellen (IS-Funktion) 8

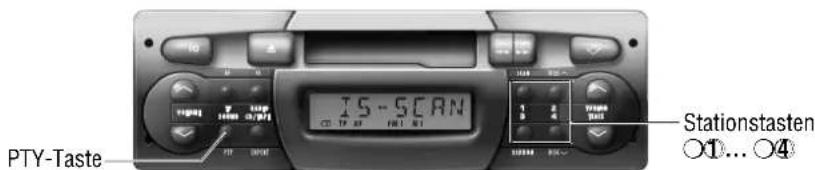

Stationstasten 1, 2, 3, 4 ...... 8

Sender/RDS-Programme mit Sendersuchlauf einstellen .... 9

Manuelle Frequenzeinstellung 9

Programmtypen (PTY) 10

PTY-Funktion 10

PTY-Programm-Tasten belegen ..... 11

CD- oder DAT-Betrieb 11

CD- oder DAT-Spieler anschließen ..... 11

CD- oder DAT-Betrieb einschalten (AUX-Betrieb) 11

Cassette (TAPE) 12

Programmquelle TAPE wählen 12

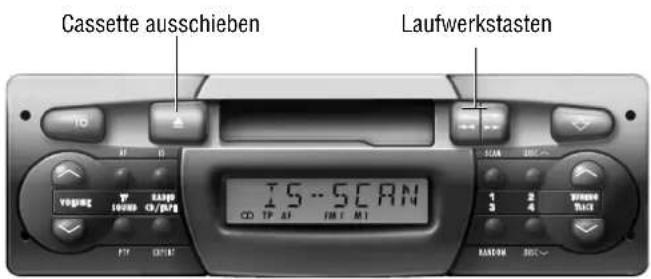

Laufwerksfunktionen 12

Compact Disc (CD) 13

Programmquelle CD wählen 13

CD auswählen 13

CD Wiedergabefunktionen 13

TRACK FAST, SCAN, RANDOM ...... 13

EXPERT-Bedienebene 14

Liste der EXPERT-Einstellungen ..... 14

EXPERT-Einstellungen ändern 14

Mögliche Einstellungen ① ... ⑫ ...... 15

Codierung 17

Ist die Codierung aktiviert? ...... 17

Codierung aktivieren 17

Codierung deaktivieren 17

Wiederinbetriebnahme 18

Wartezeiten 18

Ein- und Ausbau 19

Autoradio, Einbaurahmen und Antenne einbauen 19

Sicherung 19

Versorgungsspannungen 19

Lautsprecher 20

Zusatzanschlüsse 20

Wissenswertes 21

Audio-Cassetten 21

Radio-Empfangsbedingungen 21

Pflege 21

Wenn etwas nicht funktioniert 22

Gerät läßt sich nicht einschalten ..... 22

Security-Leuchtdiode blinkt nicht ..... 22

Der Empfang ist schlecht 22

CD spielt nicht 22

CE

Gerät entspricht den EMV-Schutzanforderungen (EG-Richtlinie 89/336 EWG, 92/31 EWG und 93/68/EWG) gemäß den Normen EN 55013 und EN 55020.

Technische und optische Änderungen vorbehalten!

Bitte beachten Sie

Diebstahlsicherungen

Die Identity Card, der Ausweis Ihres Autoradios

enthält Typ, Seriennummer und die Code-Nummer für die Codierung.

Die Seriennummer ist identisch mit der im Rahmen des Autoradios eingestanzten Nummer.

Die Identity Card erleichtert bei Verlust des Autoradios die Fahndung der Polizei und beschleunigt durch Eigentumsnachweis die Schadensabwicklung mit der Versicherung.

⚠ Wählen Sie den Aufbewahrungsort der Identity Card so, daß sie vor fremden Zugriff sicher ist.

⚠️Bei Verlust der Identity Card (Code-Nummer) kann nur der Fachhändler, nach Eigentumsnachweis und gegen Gebühr, die Codierung wieder aufheben.

Code-Aufkleber

Die Code-Aufkleber, gut sichtbar hinter den Autoscheiben angebracht, zeigen jedem:

Das Autoradio ist für Diebe wertlos!

Codierung

Ist die Codierung aktiviert und wird das Autoradio von der Autobatterie (bzw. Dauerplus Klemme 30) Ihres Fahrzeugs getrennt, ist es elektronisch gesichert.

Nur Sie können es wieder in Betrieb nehmen, indem Sie die Codenumner eingeben.

Bedienteil abnehmen

Zusätzlich zur Codierung können Sie das Bedienteil des Autoradios abnehmen. Das Autoradio ist dadurch für den Dieb wertlos.

Security-Leuchtanzeige

Die Security-Leuchtdiode wird sichtbar, wenn Sie das Autoradio ausgeschaltet und den Zündschlüssel abgezogen haben. Um die Leuchtanzeige zu deaktivieren, beachten Sie Seite 15, EXPERT ^③ .

Sicherheit

Damit das Autoradio bleibt wo es ist:

• Codierung aktiviert.
• Code-Aufkleber an den Autoscheiben.
• Bedienteil mitgenommen.
• Security-Leuchtanzeige (blinkt).

GRUNDIG Umwelt-Initiative

Sicher ist Ihnen aufgefallen, wir haben bei der Verpackung des Autoradios vollständig auf

Kunststoffe verzichtet.

Alle Bestandteile sind aus Pappe/Papier und können im bestehenden Altpapierkreislauf entsorgt werden.

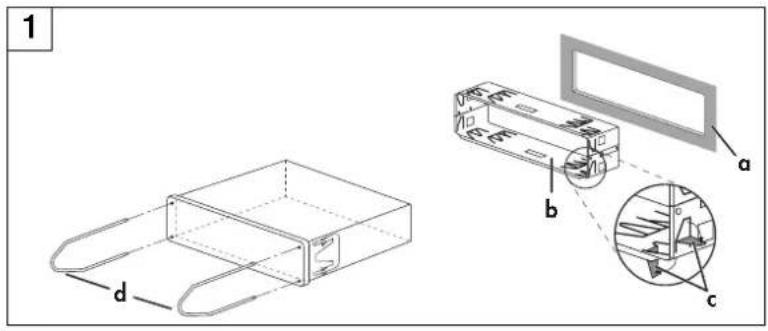

Einbau des Autoradios

Sehr geehrter Kunde ... Bitte lassen Sie Ihr Autoradio von einem Fachmann einbauen. Damit haben Sie die Voraussetzungen für einwandfreies Funktionieren des Gerätes geschaffen.

Die nötigen Einbauhinweise befinden sich am Ende der Bedienungsanleitung.

Bedienteil abnehmen

Sie können das Bedienteil abnehmen. Danach ist das Gerät für andere wertlos.

Wenn Sie das Bedienteil bei eingeschaltetem Gerät abnehmen, schaltet sich das Gerät aus.

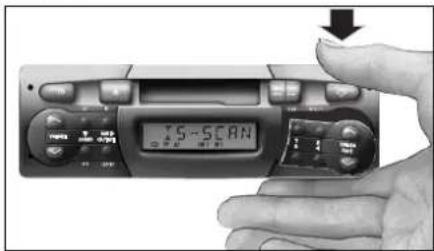

Halten Sie das Bedienteil und drücken Sie von oben auf die Taste

Das Bedienteil rastet aus und Sie können es abnehmen.

Bedienteil aufbewahren

Bewahren Sie das abgenommene Bedienteil immer im Etui auf.

Das Bedienteil ist im Etui fixiert.

An den beiden schmalen Längsseiten läßt sich das Bedienteil leicht wieder aus dem Etui herausziehen (siehe Abbildung).

Bei Verlust des Bedienteils ist gegen Eigentumsnachweis (z.B. Identity Card) kostenpflichtiger Ersatz möglich.

Wenden Sie sich an Ihren Fachhändler.

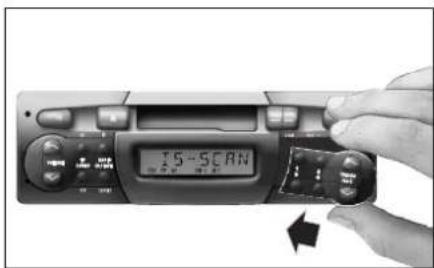

Bedienteil einsetzen

Setzen Sie das Bedienteil im Geräteausschnitt wieder ein, bis es einrastet.

Verkehrssicherheit

⚠️ Vor Antritt der Fahrt

Bitte machen Sie sich vor Antritt der Fahrt mit den verschiedenen Funktionen Ihres Autoradios vertraut.

⚠️Lautstärke und Straßenverkehr

Durch zu große Lautstärke können Sie sich und andere Verkehrsteilnehmer gefährden. Wählen Sie deshalb die Lautstärke immer so, daß Sie Umweltgeräusche (z.B. Hupen, Rettungsfahrzeuge, Polizeifahrzeuge usw.) noch wahrnehmen können. Die Lautstärke stellen Sie mit den Tasten VOLUME ein.

⚠️Bei Verkehrsfunkdurchsagen kann es zu deutlich erhöhten Lautstärken gegenüber normaler Wiedergabe kommen, siehe auch Seite 16, EXPERT ⑫.

⚠ Auf Multimedia CD's sind neben Audio-tracks auch Datentracks aufgezeichnet. Spielen Sie eine solche CD trotz der Warnhinweise ab, kann es zu Geräuschen in verkehrsgefährdender Lautstärke kommen. Zudem können Endstufen und Laut-sprecher beschädigt werden.

Erweiterter Funktionsumfang

Die EXPERT-Bedienebene ermöglicht es Ihnen, einen über die Grundbedienung hinausgehenden Funktionsumfang zu nutzen, ohne den Überblick zu verlieren.

Betrieb mit Autotelefon (Phone)

Sie können Ihr Gerät mit Ihrem Autotelefon bzw. Funkgerät verbinden.

Beim Betrieb des Autotelefons bzw. des Funkgerätes wird das Autoradio dann stummgeschaltet.

Im Anzeigefeld erscheint: »PHONE«, siehe auch Seite 16, EXPERT ⑨ und Seite 20, A2.

Signalton

Ihr Autoradio ist so voreingestellt, daß Funktionen mit einem kurzen Signalton bestätigt werden.

In der EXPERT-Bedienebene können Sie mit der Einstellung »BEEP OFF« den Signalton durch ein kurzes Stummschalten der Lautsprecher ersetzen, siehe Seite 15, EXPERT ④.

Ein- und Ausschalten

Sie haben mehrere Möglichkeiten das Gerät ein- und auszuschalten.

1. IQ-Taste drücken.
2. Ein- und Ausschalten mit dem Zünd-/Anlaßschalter des Fahrzeugs.

Sie müssen das Autoradio dazu einmal bei eingeschalteter Zündung einschalten, danach schaltet es sich automatisch mit der Zündung aus und wieder ein.

Diese Funktion kann in der EXPERT-Bedienebene geändert werden, siehe Seite 16, EXPERT ⑧.

1. Wollen Sie das Autoradio einschalten, nachdem Sie es mit dem Zünd-/Anlaßschalter Ihres Fahrzeugs ausgeschaltet haben:

IO -Taste drücken.

Bleibt der Zünd-/Anlaßschalter ausgeschaltet, schaltet sich das Autoradio nach 1 Stunde automatisch aus, siehe auch Seite 20/A4.

Das Autoradio kann jederzeit ausgeschaltet werden.

IO-Taste drücken.

Wiederholtes Einschalten ist möglich.

⚠ Beim Einschalten wird auch Ihre Automatikantenne ausgefahren! Schalten Sie deshalb das Gerät immer aus, bevor Sie z.B. in eine Waschanlage fahren!

Lautstärke- und Klangeinstellung

Lautstärke (Volume)

Mit den Tasten ⏰ VOLUME √ die gewünschte Lautstärke einstellen.

Im Anzeigefeld erscheint:

»VOL 00« ... »VOL 46«.

Sound-(Klang-)Einstellungen

Für jede der Einstellungen FADER, BASS, TREBLE, BALANCE gilt:

1. Funktionen durch ein- oder mehrmaliges kurzes Drücken der Taste ○SOUND anwählen.

2. Stellen Sie den gewünschten Klangeindruck mit den Tasten ⬇ VOLUME √ ein oder

Grundeinstellung wählen: ○SOUND so lange drücken, bis der Signalton zu hören ist.

1. Einstellung beenden: ○SOUND so oft drücken, bis der eingestellte Sender wieder angezeigt wird.

Nach ca. 10 Sekunden wird die Bedienebene mit aktuellen Einstellungen automatisch verlassen.

Beispiel: Bässe einstellen

Taste ○SOUND so oft kurz drücken, bis im Anzeigefeld erscheint:

Mit den Tasten ⚠ VOLUME ⚙ können Sie jetzt den Eindruck der Baßwiedergabe verändern.

Möchten Sie die Einstellung der Baßwiedergabe sofort in Mittelstellung zurücksetzen:

Taste ○SOUND so lange drücken, bis der Signalton zu hören ist.

Eingeschaltete Loudness bewirkt eine Klangverbesserung bei geringer Lautstärke.

Sie können die Funktion aus der Grundstellung heraus ein- und ausschalten.

Drücken Sie die Taste ○SOUND so lange, bis Sie zwei Signaltöne hören. Im Anzeigefeld sehen Sie

»LOUD ON« (ein) oder »LOUD OFF« (aus).

Lautstärkeverteilung FAD (Fader)

Mit dem Fader verändern Sie die „Lautstärke-verteilung“ zwischen vorderer („F“ Front) und hinterer („R“ Rear) Lautsprechergruppe.

Lautstärkeverhältnis BAL (Balance)

Balance ist das „Lautstärkeverhältnis“ zwischen den Lautsprechern links und rechts.

Radio (Tuner)

Bereich wählen

FM(UKW)-Bereich: ○BADIO-Taste so oft kurz drücken, bis der gewünschte Bereich »F71« oder »F71« im Anzeigefeld erscheint.

AM-Bereich (nur beim WKC 3301 RDS): Taste ○RADIO so oft kurz drücken, bis im Anzeigefeld »W« (Mittelwelle) oder »L« (Langwelle) und die eingestellte Frequenz erscheint. Mittel- und Langwelle bilden einen durchgehenden Bereich, es ist daher keine Umschaltung erforderlich.

Last Station Memory

Nachdem Sie den Bereich gewählt haben, hören Sie den zuletzt eingestellten Sender/Programm (Last Station Memory) in diesem Bereich. Last Station Memory bedeutet, Ihr Gerät merkt sich die Einstellungen, die Sie gewählt haben, bevor Sie das Gerät ausschalten. Nach dem Wiedereinschalten hören Sie diesen Sender, bzw. TAPE/CD wieder.

Stereo-Empfang (nur bei FM)

Sie empfangen einen Stereo-Sender, wenn » CD« im Anzeigefeld erscheint.

Durchsagebereitschaft für Verkehrsfunk-Durchsagen (TP)

TP (TRAFFIC PROGRAM) = Verkehrsfunksender.

TP ein-/ausschalten:

OTP -Taste kurz drücken.

Durchsagebereitschaft eingeschaltet: Das Zeichen »TP« wird angezeigt.

I ist der eingestellte Sender kein Verkehrsfunksender, startet automatisch ein Suchlauf zum nächsten Verkehrsfunksender.

Aktuelle Verkehrsfunk-Durchsage abbrechen:

- Taste kurz drücken. Die Durchsagebereitschaft für Verkehrsfunk bleibt erhalten.

⚠️Verkehrsfunk-Durchsagen beginnen mit einer Mindestlautstärke:

Im EXPERT-Bedienmenü können Sie die Mindestlautstärke, mit der Verkehrsfunk-Durchsagen zu hören sind, verändern, siehe Seite 16, EXPERT ^12 .

Möchten Sie nur Verkehrsfunk-Durchsagen hören, dann aktivieren Sie die Funktion „Durchsagebereitschaft für Verkehrsfunk-durchsagen“ mit der Taste 🚫 und stellen die Lautstärke mit der Taste 🚽 VOLUME auf "Null".

Auch die Cassetten- oder CD-Wiedergabe wird während der Verkehrsfunk-Durchsage unterbrochen.

Alternative Frequenzen (AF)

Wenn Sie ein RDS-Programm empfangen, das von mehreren Sendeern mit unterschiedlichen Frequenzen ausgestrahlt wird, dann wechselt Ihr Autoradio automatisch auf die am besten zu empfangende Frequenz.

Wenn Sie sich in einem sehr schlecht versorgten Empfangsgebiet aufhalten, können Wechselversuche zwischen AF's als störende Pausen hörbar werden. In einem solchen Fall kann die AF-Funktion ausgeschaltet werden.

Im Auslieferungszustand ist AF aktiviert.

AF-Funktion ausschalten

Dies ist nur bei Sendern mit Alternativfrequenzen möglich.

○TP - Taste länger drücken, bis der Signalton zu hören ist.

Das Zeichen »AF« wird nicht mehr angezeigt.

AF-Funktion wieder einschalten

- Taste länger drücken, bis der Signalton zu hören ist.

Das Zeichen »AF« wird angezeigt.

RDS-Programme einstellen (IS-Funktion)

Mit einem Tastendruck können Sie im IS-Speicher bis zu 30 Programme speichern. Die gespeicherten Programme können Sie nacheinander aufrufen, siehe "Wissenswertes" Seite 21.

Die Benutzung des IS-Speichers ist sinnvoll, wenn Sie die Stationstasten neu belegen wollen oder sich in einem fremden Empfangsbereich aufhalten und die schon gespeicherten Sender nicht löschen möchten.

IS-Suchlauf auslösen

Wählen Sie mit Taste 🟢 RADIO/IS den Bereich »FII« oder »FII«.

Drücken Sie die Taste 🟢 RADIO/IS, bis der erste Signalton zu hören ist:

»15 ...« erscheint im Anzeigefeld, der Empfänger durchsucht den UKW-Bereich.

Warten Sie stets, bis der intelligente Suchlauf (IS) beendet ist.

^1 Ist kein Empfang möglich, kann der Suchlauf ständig aktiv sein, z. B. in der Tiefgarage oder bei defekter Antenne. In diesem Fall können Sie den Suchlauf durch Drücken einer der Stationstasten ①④ abbrechen (siehe auch Seite 22).

Sobald der IS-Suchlauf abgeschlossen ist, sind bis zu 30 Sender gespeichert und Sie hören den Sender mit dem bestem Empfang. Beim intelligenten Suchlauf werden zuerst die RDS-Programme gespeichert (sortiert nach Programmen), dann die übrigen Sender nach der Sendestärke.

Inhalt des IS-Speichers abrufen

Betriebsart IS wählen. Dazu eine der Tasten TUNING so lange drücken, bis »IS ON« kurz erscheint. Nach einem erfolgreichen IS-Suchlauf wird die Betriebsart IS automatisch eingestellt.

Durch kurzes Drücken einer der Tasten TUNING können Sie die Sender des IS-Speichers in der gewünschten Richtung abrufen. Im Anzeigefeld ist während der Stationswahl »IS-SCAN« zu sehen.

Betriebsart IS ausschalten. Dazu eine der Tasten ⏰ TUNING √so lange drücken, bis »IS OFF« kurz erscheint.

Der Sendersuchlauf ist auf Seite 9 beschrieben.

Stationstasten ○1, ○2, ○3, ○4

Bereich wählen: FMI, FMII, MW oder LW. Sender/RDS-Programm einstellen:

Ist der eingestellte Sender/RDS-Programm im gewählten Bereich, z.B. » F71 «, bereits auf einer Stationstaste gespeichert, wird im Anzeigefeld "M" und die entsprechende Ziffer dargestellt, z.B. » F73 « für Speicherplatz 3.

Der AM-Bereich läßt sich nur beim WKC 3301 wählen.

Eingestellten Sender/RDS-Programm speichern:

Stationstaste so lange drücken, bis der Signalton zu hören ist.

Die gewählte AF-Einstellung wird zusammen mit der Station abgespeichert.

Stationstasten ○①... ○④

Gespeicherte Sender/RDS-Programme abrufen:

Bereich wählen: FMI, FMII, MW oder LW.

Stationstaste kurz drücken.

Auch nach Abklemmen der Betriebsspannung bleiben die Speicherinhalte der Stationstasten erhalten.

Sender/RDS-Programme mit Sender- suchlauf einstellen

1. Bereich mit der Taste ○RADIO wählen:

»FM I«, »FM II« oder

(beim WKC 3301 RDS) »MW« bzw. »LU«.

Bei einem Suchlauf im Bereich FM I oder FM II muß die Betriebsart IS ausgeschaltet sein. Dazu eine der Tasten 🚗 TUNING √ so lange drücken, bis »IS OFF« kurz erscheint.

Der Suchlauf in den FM-Bereichen arbeitet mit zwei Empfindlichkeitsstufen. Im ersten Durchlauf durch den Empfangsbereich wird nach Sendern mit hoher Feldstärke (Ortssender), im zweiten Durchlauf nach Sendern mit geringer Feldstärke (Fernempfang) gesucht.

1. Bei Sendersuche wird im AM-Bereich zuerst das LW-, dann das MW-Band durchsucht.

2. Durch kurzes Drücken einer der Tasten TUNING können Sie den Suchlauf in die gewünschte Richtung starten. Im Anzeigefeld ist die Frequenz z.B. »99,40« zu sehen. Wenn ein Sender mit Namens-Kennung gefunden ist, sehen Sie die Kennung im Anzeigefeld, sonst bleibt die Frequenzanzeige.

I ist der eingestellte Sender/RDS-Programm im gewählten Bereich, z.B. » F/1 «, bereits auf einer Stationstaste gespeichert, wird im Anzeigefeld "M" und die entsprechende Ziffer dargestellt, z.B. » M3 « für Speicherplatz 3.

1. Wenn Sie den eingestellten Sender auf einer Stationstaste speichern möchten, verfahren Sie wie in Abschnitt "Stationstasten" beschrieben (siehe Seite 8).

Manuelle Frequenzeinstellung

1. Bereich mit der Taste ○RADIO wählen: »F//«, »F//« oder (beim WKC 3301 RDS) »W/« bzw. »L/«.

2. Drücken Sie eine der Tasten ⚠TUNING √ so lange, bis Sie zwei Signaltöne hören und »RAN ...« mit der aktuellen Frequenzeinstellung zu sehen ist, z.B. »RAN 100.60«.

iBei stetigem Drücken einer der Tasten ⏰TUNING √ erfolgt die Fortschaltung im Schnelligang.

1. Stellen Sie mit den Tasten 🚠 TUNING √ die Frequenz in der gewünschten Richtung ein. Mit 🚠 TUNING erhöhen Sie die Frequenz bei FM um jeweils 50 kHz, bei AM um jeweils 1 kHz. Mit 🚠 TUNING verringern Sie die Frequenz jeweils um den gleichen Wert. Im Anzeigefeld sehen Sie z.B. »MAN 92.70«.

Ist der eingestellte Sender/RDS-Programm im gewählten Bereich, z.B. » F71 «, bereits auf einer Stationstaste gespeichert, wird im Anzeigefeld "M" und die entsprechende Ziffer dargestellt, z.B. » F73 « für Speicherplatz 3.

1. Wenn Sie den eingestellten Sender auf einer Stationstaste speichern möchten, verfahren Sie wie in Abschnitt "Stationstasten" beschrieben (siehe Seite 8).

2. Manuelle Frequenzeinstellung beenden: Taste ○RADIO kurz drücken.

Wenn Sie 60 Sekunden keine Taste drücken, wird die manuelle Frequenzeinstellung automatisch beendet.

Radio

Programmtypen (PTY)

Viele Rundfunkanstalten bieten im UKW-Bereich (FMI, FM II) den Service "Programm-type" (PTY) an. Während einer Nachrichtensendung wird beispielsweise die Kennung » NEWS « gesendet.

Mit dem PTY-Suchlauf kann automatisch ein Sender eingestellt werden, der einen vorgewählten Programmtyp z.B. » POP « anbietet.

Programmtypen

Die angebotenen Programmtypen einer Rundfunkanstalt können je nach gesendetem Programm wechseln.

NEWS Nachrichten und Aktuelles

AFFAIRS Politik und Zeitgeschehen

INFO Spezielle Wortprogramme

SPORT Sportsendungen

EDUCATE Lernen und Weiterbildung

DRAMA Hörspiel und Literatur

CULTURE Kultur, Kirche und Gesellschaft

SCIENCE Wissenschaft

VARIED Unterhaltendes Wort

POP Popmusik (Hits und Schlager)

ROCK M Rockmusik

MOR M Leichte Musik

LIGHT M Leichte klassische Musik

CLASSICS Ernste klassische Musik

OTHER M Musikprogramme die sich nicht zuordnen lassen (z.B. Folklore)

WEATHER Wetterberichte

FINANCE Wirtschaftsnachrichten

CHILDREN Kindersendungen

SOCIAL A Soziale Informationen

RELIGION Religiöse und philosophische Sendungen

PHONE IN Hörertelefon

TRAVEL Touristeninformation

LEISURE Freizeit, Hobby und Zeitvertreib

JAZZ Jazz-Musik

COUNTRY Country-Musik

NATIONAL Nationale Sendungen

OLDIES Golden Oldies

FOLK M Volksmusik

DOCU Tatsachen-Berichte

NO PTY Keine Programmtyp-Kennung

PTY-Suchlauf

Für die Wahl eines Programmtyps haben Sie zwei Möglichkeiten zum Aufrufen des Suchlaufs.

1. Den vier PTY-Programm-Tasten (Stations-tasten) sind vier Programmtypen zugeordnet. Sie können diese voreingestellte Zuordung nach Ihren Wünschen ändern.

2. Sie können einen Programmtyp aus der gespeicherten Liste wählen und dann den Suchlauf starten.

Die Vorgehensweise wird in den folgenden Abschnitten erklärt.

PTY-Funktion

1. PTY-Funktion einschalten

OPTY -Taste so lange drücken, bis der Signalton zu hören ist: der zuletzt gewählte Programmtyp wird angezeigt.

2. Programmtyp einstellen ...

– mit den Tasten ○1 ... ○4

Taste kurz drücken:

PTY-Suchlauf startet automatisch zum nächsten Sender, der den vorgewählten Programmtyp anbietet und zeigt kurze Zeit den Programmtyp, z.B. » POP «, danach die Bezeichnung des eingestellten Senders

- oder -

Radio

- Tasten 📆TUNING 🕒so oft drücken, bis der gewünschte Programmtyp im Anzeigefeld erscheint.

Eine der Tasten 📊 TUNING 🕒 so lange drücken, bis der Signalton zu hören ist: PTY-Suchlauf startet zum nächsten Sender, der den gewählten Programmtyp anbietet und zeigt den Programmtyp, z.B. » POP «.

Bietet kein Sender den gewählten Programmtyp an, hören Sie den zuletzt eingestellten Sender und die PTY-Funktion wird verlassen.

3. PTY-Funktion abschalten

OPTY -Taste kurz drücken oder automatisch nach ca. 10 Sekunden.

PTY-Programm-Tasten belegen

Die Stationstasten

sind werkseitig mit den Programmtypen:

Sie können jede der Stationstasten mit einem Programmtyp Ihrer Wahl belegen:

1. PTY-Funktion einschalten: OPTY -Taste so lange drücken, bis der Signalton zu hören ist. Im Anzeigefeld sehen Sie kurz »PTY« und den eingestellten Programmtyp, z.B. »NEWS«.

2. Tasten ⬤TUNING √so oft drücken, bis der gewünschte Programmtyp im Anzeigefeld erscheint.

3. Gewünschte Stationstaste z.B. ○1so lange drücken, bis der Signalton zu hören ist.

CD- oder DAT-Betrieb

CD- oder DAT-Spieler anschließen

CD = Compact Disc (ohne CD-Wechsler) DAT = Digital Audio Tape

Haben Sie keinen GRUNDIG CD-Wechsler angeschlossen, können Sie auch andere CD- oder DAT-Spieler mit dem GRUNDIG CDP-Adapter an das Autoradio anschließen.

CD- oder DAT-Betrieb einschalten (AUX-Betrieb)

Drücken Sie die Taste ○CD/TAPE so oft kurz, bis »RUX« im Anzeigefeld erscheint.

Die Bedienung kann nur über die angeschlossenen Geräte selbst erfolgen. Beachten Sie die techn. Daten und Hinweise der Geräte. Die maximale Ausgangsspannung darf 2 V _RMS nicht übersteigen.

Die CD-Wiedergabe wird während der Verkehrsfunk-Durchsage unterbrochen.

Aktuelle Verkehrsfunk-Durchsage abbrechen: OTP -Taste kurz drücken.

Cassette (TAPE)

⚠ Schieben Sie die Cassette bitte immer mit der Taste ▲ aus, bevor Sie das Gerät ausschalten. Sie schonen damit die Cassette.

Cassettenbetrieb einschalten

Schieben Sie eine Cassette ins Cassettenfach. Im Anzeigefeld erscheint »TRAPE R« oder »TAPE B«.

Cassettenseite wechseln

◀◀ -Taste und ▶▶-Taste gleichzeitig leicht drücken. Am Bandende wechselt die Cassettenseite automatisch.

Im Anzeigefeld bedeuten:

»TRAPE R« - obere Cassettenseite

»TRPE B« - untere Cassettenseite.

Schneller Vorlauf und Rücklauf

Vorlauf bzw. Rücklauf

oder ▶-Taste drücken, bis sie einrastet. Im Anzeigefeld erscheint nach ca. 1,5 Sekunden »(《WIND« bzw. »WIND)«.

Sie können Radio oder CD hören während eine Cassette vor- oder zurückgespult wird. Drücken Sie dazu die Taste RADIO oder CD/TAPE.

Funktion abbrechen

oder -Taste halb eindrücken.

Es beginnt automatisch die Wiedergabe der Cassette

Cassettenbetrieb beenden

Drücken Sie die Taste ▲ bis zum Ende. Die Cassette wird ausgeschoben.

Allgemeine Hinweise

Das Gerät ist für CR (Chromdioxid)-Bänder optimiert.

Die Cassetten-Wiedergabe wird bei aktiviertem Verkehrsfunk während der Verkehrsfunk-Durchsage unterbrochen.

Aktuelle Verkehrsfunk-Durchsage abbrechen: ○TP -Taste kurz drücken.

Compact Disc (CD) mit »GRUNDIG CD-Wechsler«\*

Diese Funktionen können Sie nur ausführen, wenn Sie einen geeigneten CD-Wechsler* angeschlossen haben. Bitte beachten Sie auch die Bedienungsanleitung Ihres CD-Wechslers. Die Liste von eventuell auftretenden Fehlermeldungen befindet sich auf Seite 22.

Programmquelle CD wählen

Drücken Sie die Taste ○CD/TAPE so oft kurz, bis »CD« im Anzeigefeld erscheint.

CD auswählen

Taste ○üisc\~oder ○üisc\~so oft kurz drücken, bis die Nummer der gewünschten CD im Anzeigefeld erscheint.

Titel wählen bzw. wiederholen

Drücken Sie die Tasten ▲TRACK ▼so oft kurz, bis die Nummer des gewünschten Titels im Anzeigefeld erscheint.

TRACK : nächster Titel

TRACK : der Titel, den Sie hören, wiederholen, bzw. vorhe- riger Titel.

* Welcher Grundig CD-Wechsler geeignet ist, sagt Ihnen Ihr Fachhändler.

Die Titel der gewählten CD für ca.10 Sekunden anspielen (TRACK SCAN)

○SCAN -Taste kurz drücken.
» SCRN ON « erscheint kurz im Anzeigefeld.
○SCAN -Taste erneut kurz drücken.
» SCRN OFF « erscheint kurz im Anzeigefeld.
Diese Funktion wird beim Ausschalten automatisch zurückgesetzt.

Beenden:

Vorlauf und Rücklauf (TRACK FAST)

Titel im "Schnelldurchgang" mit reduzierter Lautstärke hören: Vorlauf: 🚗TRACK drücken und gedrückt halten. Rücklauf: ⚽TRACK drücken und gedrückt halten.

Titelwahl zufälliger Reihenfolge (TRACK RANDOM)

Zufalls-Titelsuche starten: Drücken Sie die Taste ○RANDOM, im Anzeigefeld erscheint: »RND ON«. Die Titel der gewählten CD werden in zufälliger Reihenfolge gespielt.

Zufalls-Titelsuche beenden: Drücken Sie die Taste ○ RANDOM, im Anzeigefeld erscheint: »RND OFF«. Diese Funktion wird beim Ausschalten automatisch zurückgesetzt.

CD-Betrieb beenden

○RADIO -Taste drücken, um wieder Radio zu hören.

EXPERT-Bedienebene

Damit die Bedienung des Autoradios so einfach wie möglich ist, befinden sich eine Vielzahl von Einstellungen, die Sie nur einmal oder nur gelegentlich brauchen, in einer zusätzlichen Bedienebene (EXPERT).

Liste der möglichen Expert-Einstellungen

① Code-Einstellungen
② Kontrast des Anzeigefeldes
③ Security-Leuchtanzeige Ein/Aus
④ Signalton Ein/Aus
⑤ AM-Bereich sperren (nur beim WKC 3301 RDS)
⑥ Automatischer Verkehrsfunk-Suchlauf Ein/Aus
⑦ Automatischer Wechsel des Regional-programmes Ein/Aus
⑧ Ein- und Ausschalten mit dem Zünd-/Anlaßschalter
⑨ Stummschaltung bei Autotelefon-Betrieb
⑩ Eingangsempfindlichkeit bei CD- oder DAT-Betrieb
⑪ Lautstärkebegrenzung beim Einschalten
⑫ Mindestlautstärke für Verkehrsfunk-Durchsagen

Expert-Einstellungen ändern

1. EXPERT einschalten

OEXPERT- Taste so lange drücken, bis der Signalton zu hören ist. Im Anzeigefeld sehen Sie kurz »EXPERT«.

2. Einstellung wählen

Wählen Sie mit den Tasten ⚠TUNING √ die Einstellung aus, die Sie überprüfen, bzw. verändern wollen

Beispiel:

⑪ Ändern der Lautstärkebegrenzung beim Einschalten

Mit den Tasten ⒽTUNING √, die gewünschte Funktion »ONVOL 13« einstellen, im Anzeigefeld erscheint:

Sie hören den gewählten Sender mit der eingestellten Lautstärke.

3. Einstellung aktivieren

Taste ○EXPERT kurz drücken:

Die Anzeige blinkt.

4. Einstellung verändern

Stellen Sie mit den Tasten 📆 TUNING √ die gewünschte Lautstärke ein. Im Anzeigefeld erscheint z. B.:

TUNING : Wert erhöhen oder Funktion einschalten,

√ TUNING : Wert verringern oder Funktion ausschalten.

Sie können durch mehrmaliges Drücken der Taste den Wert schrittweise ändern oder durch längeres Drücken den automatischen Schnelldurchlauf nutzen.

5. Einstellung beenden

Taste ○ EXPERT kurz drücken: Die Anzeige erscheint wieder dauerhaft.

1. Nächste Einstellung wählen (Punkt 2. bis 5. wiederholen)
2. EXPERT ausschalten ○EXPERT-Taste länger drücken, bis der Signalton zu hören ist.

Mögliche Einstellungen ①...⑫

① Codierung aktivieren (eine genaue Anleitung finden Sie im Kapitel »Codierung«, Seite 17)

Erscheint »CODE« im Anzeigefeld, ist die Codierung nicht aktiviert. Erscheint »SRAFE« im Anzeigefeld, ist die Codierung aktiviert.

② Kontrast des Anzeigefeldes

»DISPL 07« (00 ... 63), je nach Einbaulage des Autoradios so einstellen, daß das Anzeigefeld für Sie gut ablesbar ist.

③ Security-Leuchtanzeige (Ein/Aus)

»BLK ON« Die Security-Leuchtdiode blinkt bei ausgeschaltetem Gerät und ausgeschalteter Zündung. »BLK OFF« Die Security-Leuchtdiode blinkt nicht.

④ Signalton (Ein/Aus)

»BEEP ON« Signalton als Funktionsbestätigung.

»BEEP OFF« Funktionsbestätigung durch kurzes Stummschalten der Lautsprecher-Ausgänge.

⑤ AM-Bereich (Ein/Aus)

(nur beim WKC 3301 RDS)

»RIT ON« Der AM-Bereich kann mit der Taste ○RADIO gewählt werden.
»AM OFF« Beim Umschalten zwischen den Bereichen wird AM übersprungen.

⑥ TP-IS (Radio-Betrieb)

Wenn Sie sich in einem Empfangsgebiet aufhalten, in denen Sie RDS-Programme mit Verkehrsfunk schlecht empfangen, können Sie die automatische Sendersuche im Radio-Betrieb verhindern.

»TP-IS ON« automatische Verkehrsfunk-Sendersuche gewünscht, »TP-IS OFF« keine automatische Ver- kehrsfunk-Sendersuche gewünscht.

Bei Lautstärken kleiner »VOL 4« gilt die Verkehrsfunk-Sendersuche als gewünscht (»TP-IS ON«).

⑦ Autom. Wechsel des Regionalprogramms

Wenn ein RDS-Programm aus verschiedenen Regionalsendungen besteht, kann es vorkommen, daß Ihr Autoradio aufgrund des Empfangsgebietes zwischen verschiedenen Regionalsendungen wechselt.

»REG ON« autom. Wechsel des Regionalprogramms ist möglich. »REG OFF« kein Wechsel auf ein anderes Regionalprogramm.

⑧ Ein- und Ausschalten mit dem Zünd-/Anlaßschalter

»IGN ON« Sie können das Autoradio mit dem Zünd-/Anlaßschalter des Fahrzeuges ein- und ausschalten. »IGN OFF« Ein- und Ausschalten nur mit der IO -Taste.

⑨ Stummschaltung bei Telefon-Betrieb

»PHONE ON« Stummschaltung aktiviert. »PHONE OFF« Stummschaltung deakti- viert.

Das Telefon-Mutesignal muß in diesem Fall angeschlossen sein.

⑩ MCD- bzw. AUX-Eingangsempfindlichkeit

Anpassen eines CD-Wechslers »MCD LOW« niedrig »MCD MID« mittel (z. B. MCD 36/MCD 40) »MCD HIGH« hoch.

⑪ Lautstärke-Begrenzung beim Einschalten

»ON VOL --« keine Begrenzung oder »ON VOL 20« max. Lautstärke, z.B. 20 (Einstellbereich: -- (0) ... 46).

Die Lautstärke wird nur begrenzt, wenn die Lautstärke beim Ausschalten des Auto-radios größer als der eingestellte Wert ist!

⑫ Mindestlautstärke für Verkehrsfunk-Durchsagen

»TR VOL 16« (5 ... 46) Sie hören während der Einstellung die dann für die Verkehrsfunkdurchsage gewählte Lautstärke.

Codierung

Die Code-Nummer Ihres Autoradios befindet sich auf der Identity Card. Die Codierung ist ab Werk nicht aktiviert.

Wenn Sie die Codierung Ihres Autoradios aktiviert haben:

Sobald das Autoradio von der Autobatterie (bzw. Dauerplus Klemme 30) Ihres Fahrzeugs getrennt wird, ist es elektronisch gesichert.

Es kann nur durch Eingabe der Code-Nr. wieder in Betrieb genommen werden.

Ist die Codierung aktiviert?

Wählen Sie die EXPERT-Bedienebene und drücken Sie die Tasten ⬇ TUNING √, bis im Anzeigefeld »SAFE« oder »CODE« erscheint:

Codierung aktiviert

Codierung nicht aktiviert

Codierung aktivieren

1. Wählen Sie die EXPERT-Bedienebene und drücken Sie die Tasten ⬇TUNING √, bis »CODE« im Anzeigefeld erscheint. Aktivieren Sie die Einstellung: Drücken Sie die Taste ○EXPERT kurz. Im Anzeigefeld blinkt »---«.

2. Geben Sie die Code-Nr. (siehe Identity Card) mit den Tasten ⬆TUNING √oder ⭕⋯ ⭕(siehe Beispiel) ein. ☐Bei längerem Drücken einer der Tasten ⬆TUNING √erfolgt die Fortschaltung im Schnelligang.

Beispiel: 1703 Display:

Taste ○① 1 x kurz drücken >/ - - - <
Taste ○② 7 x kurz drücken >/ 7 - - <
Taste ○③ 10 x kurz drücken >/ 7 0 - <
Taste ○④ 3 x kurz drücken >/ 7 0 3 <
Bei längerem Drücken wird die jeweilige Ziffer rückwärts gezählt.

1. Code-Nr. bestätigen: Taste OEXPERT kurz drücken, im Anzeigefeld erscheint »SAFE«. Die Codierung ist aktiviert!

2. EXPERT ausschalten: ○EXPERT-Taste drücken, bis der Signalton zu hören ist.

Codierung deaktivieren

z.B. vor dem Ausbau des Autoradios:

1. EXPERT-Mode ist eingeschaltet und »SAFE« erscheint im Anzeigefeld. Aktivieren Sie die Einstellung: Drücken Sie die Taste ○EXPERT kurz. Im Anzeigefeld blinkt »/---«.
2. Code-Nr. (siehe Identity Card), wie im Kapitel "Codierung aktivieren" beschrieben, durch Drücken der Tasten ⬇ TUNING ⬇ bzw. ⭕1... ⭕4 einstellen.
3. Code-Nr. bestätigen: Taste OEXPERT drücken, bis im Anzeigefeld vorübergehend »CODE« erscheint. Nach ca. 3 Sekunden spielt das Radio.

Die Codierung ist nicht mehr aktiviert!

Falls Sie eine falsche Code-Nr. eingegeben haben:

»SRAFE« bleibt im Anzeigefeld stehen, das Radio spielt nicht.

Beginnen Sie nochmals. Beachten Sie die Wartezeiten zwischen den Versuchen (siehe Seite 18).

Codierung

Wiederinbetriebnahme

Das Autoradio ist bei aktivierter Codierung elektronisch gesichert, nachdem es von der Autobatterie (bzw. Dauerplus Klemme 30) Ihres Fahrzeugs getrennt war, z.B. nach einem Werkstattaufenthalt.

1. Autoradio einschalten: Im Anzeigefeld erscheint »SAFE«. Nach ca. 3 Sekunden erscheint »/---« im Anzeigefeld. Die »/« kenn- zeichnet die Anzahl der Eingabeversuche.
2. Code-Nr. (siehe Identity Card), wie im Kapitel "Codierung aktivieren" beschrieben, mit den Tasten ⚠TUNING √oder ⭕1... ⭕4 eingeben.
3. Code-Nr. bestätigen: Taste OEXPERT drücken, bis im Anzeigefeld vorübergehend»SAFE« erscheint. Nach ca. 3 Sekunden spielt das Radio.

Falls Sie eine falsche Code-Nr. eingegeben haben:

»SAFE« bleibt im Anzeigefeld stehen, das Radio spielt nicht. Beginnen Sie nochmals. Beachten Sie die Wartezeiten zwischen den Versuchen.

Wartezeiten

Damit die Wiederinbetriebnahme und das Deaktivieren der Codierung nicht durch Ausprobieren möglich ist, sind nach Fehlversuchen Wartezeiten vorgesehen. Während dieser Zeiten läßt sich das Autoradio zwar ein- und ausschalten, spielt aber nicht.

Während der Wartezeit

muß das Autoradio nicht eingeschaltet sein. Es muß jedoch an Dauerspannung + 12 V angeschlossen sein. So lange »SAFE« im Anzeigefeld steht, ist die Wartezeit noch nicht abgelaufen.

Die Wartezeit ist zu Ende, wenn die Zahl des nächsten Versuchs im Anzeigefeld zu sehen ist, z.B. »2 - - - -«.

Die Tabelle zeigt die Wartezeiten zwischen den einzelnen Versuchen.

Wartezeit nach dem 7. Versuch immer 24 Stunden! Nach dem 6. Versuch empfiehlt es sich, "Wiederinbetriebnahme" bzw. "Codierung deaktivieren" von Ihrem Fachhändler durchführen zu lassen.

Versuch (im Wartezeit Anzeigefeld) (ca.)
1	21 Sek.
2	1,5 Min.
3	5,5 Min.
4	22 Min.
5	1,5 Std.
6	6,0 Std.
7	24 Std.
8	24 Std.

Ein- und Ausbau

Die Abbildungen zum Ein- und Ausbau finden Sie am Anfang des Heftes.

Einbaumaterial und Zubehör

Welches Einbaumaterial Sie benötigen und was es an Zubehör gibt, sagt Ihnen Ihr Fachhändler.

Einbaurahmen einsetzen – Abb. 1...5

Abbildung 1

• Einbaurahmen b in den Geräte-Ausschnitt a des Fahrzeugs einsetzen.
• Schränklappen c hinter dem Geräte-Ausschnitt a nach Bedarf (je nach Fahrzeugtyp) aufbiegen.

Autoradio einschieben

Abbildung 1

– Autoradio bis zum Anschlag in den eingesetzten Einbaurahmen b einschieben. Das Autoradio rastet ein.

⚠️ Ihr Autoradio zeichnet sich durch eine hohe Leistungsklasse aus. Dies bewirkt auch eine hohe Erwärmung des Gerätes.

Es dürfen deshalb keine Leitungen oder andere Teile am Gerät anliegen, da deren Isolierung sonst schmelzen kann, wodurch es zum Kurzschluß und ggf. zum Brand kommen kann.

Autoradio herausziehen

Abbildung 5

⚠ Nehmen Sie bitte vor dem Herausziehen des Autoradios das Bedienteil ab, um es nicht zu verkratzen.

Beide Bügel d in die Öffnung der Blende einführen und bis zum Anschlag einschieben.

– Beide Bügel nach außen drücken und das Autoradio langsam herausziehen.

Antenne

Das Autoradio ist für Antennen mit 75Ω(bis 150Ω)-Impedanz ausgelegt. Antennenkabel-Verlängerungen, z.B. bei Heckmontage, können den Empfang beeinträchtigen.

Abbildung 2 und 3

• im Bedarfsfall Antennenadapter (Abb. 2) verwenden.
• Antennenadapter (Abb. 2) bzw. Antennen-kabel (Abb. 3) im Kunststoffhalter fixieren.

Sicherung 10 A

Abbildung 4

Flachsicherung 10 A/DIN 72581– gesteckt.

Versorgungsspannungen

Messerkontakte A: Abbildung 4

A8 Anschluß für Masse\*

An Klemme 31 (Masse) des Fahrzeugs anschließen.

A7 Anschluß für +12 V Betriebsspannung* An Klemme 30 (Dauerplus) des Fahrzeugs anschließen.

A6 Anschluß für Instrumentenbeleuchtung Messerkontakt A6 an Klemme 58 des Fahrzeugs angeschlossen:

Die Beleuchtung des ausgeschalteten Autoradios kann bei eingeschaltetem Fahrlicht mit dem Regler der Instrumentenbeleuchtung geregelt werden.

Messerkontakt A6 nicht angeschlossen: Keine Beleuchtung bei ausgeschaltetem Autoradio.

* Bei nicht ausreichendem Leitungsquerschnitt in der Fahrzeugverdrahtung kann es zur Einschränkung der maximalen Ausgangsleistung und zu Helligkeitsschwankungen der Gerätebeleuchtung kommen.

A5 +12 V Schaltspannungsausgang (max. 0,5 A)

liegt am Messerkontakt A 5 bei eingeschaltetem Autoradio. Für Automatikantenne (Aus-/Einfahren), Antennenverstärker (Betriebsspannung) usw.

A4 Anschluß für +12 V Zündspannung

An Klemme 15 des Fahrzeugs anschließen, wenn Sie das Autoradio mit dem Zünd-/Anlaßschalter ein- und ausschalten wollen.

Der Anschluß A4 kann auch unbeschaltet bleiben. In diesem Fall muß das Radio immer über die Taste ☐ ein- und ausgeschaltet werden.

Das Gerät schaltet dann bei ausgeschalteter Zündung nicht nach 1 Stunde ab. Die Security-Leuchtdiode blinkt nicht.

A2 Phone-Mute-Anschluß

für Autotelefon oder Funkgerät: Das Autoradio ist stummgeschaltet beim Betrieb des angeschlossenen Autotelefons oder des Funkgerätes. Im Anzeigefeld erscheint »PHONE«, siehe Seite 16, EXPERT-Einstellungen. Der Messerkontakt A2 muß dabei vom Mute-Ausgang des Telefons/Funkgerätes auf Masse gelegt werden!

Lautsprecher

Messerkontakte B: Abbildung 4 Maximale Ausgangsleistung an 4Ω-Lautsprechern: 4 x 20 W.

Frontlautsprecher		Hecklautsprecher
B3	rechts +	B1	rechts +
B4	rechts -	B2	rechts -
B5	links +	B7	links +
B6	links -	B8	links -

⚠️ Die Lautsprecheranschlüsse nicht elektrisch miteinander verbinden und nicht auf Masse legen!

Zusatzanschlüsse

Messerkontakte C: Abbildung 4
CD-Wechsler- bzw. AUX-Anschluß
C13 CD-Bus-Steuerleitung, ist für AUX-Betrieb mit C15 zu verbinden.
C15 CD-Bus-Masse
C16 Versorgungsspannung +12 V für CD-Wechsler
C17 Schaltspannung für CD-Wechsler
C18 CD-NF-Masse bzw. AUX-NF-Masse
C19 CD-NF-links bzw. AUX-NF-links
C20 CD-NF-rechts bzw. AUX-NF-rechts
C7 Nur für Service
C9 Nur für Service
⚠️ Die Anschlüsse C7 und C9 dürfen nicht beschaltet werden.

Wissenswertes

Audio-Cassetten

Cassetten unterliegen im Autoradiobetrieb hoher thermischer Beanspruchung. Verwenden Sie deshalb bitte nur einwandfreie und hitzebeständige CrO_2 C 60- und C 90-Cassetten namhafter Hersteller.

Radio-Empfangsbedingungen

UKW-Empfang

Während der Fahrt ändern sich ständig die Empfangsbedingungen. Berge, Gebäude oder Brücken können den Empfang beeinträchtigen. Dies gilt besonders dann, wenn Sie weit vom Sender entfernt sind.

Radio-Data-System (RDS)

RDS ist ein Informationssystem, dessen Signale zusätzlich von den meisten UKW-Rundfunkprogrammen ausgestrahlt werden.

Programm Service

Bei RDS-Programmen sehen Sie den Namen des Programms als Kürzel im Anzeigefeld, z.B. » BAYERN 3 « für Bayerischer Rundfunk – 3. Programm. Bitte beachten Sie, daß RDS-Programme unterschiedliche Regionalsendungen und Programmnamen haben können.

Alternative Frequenzen (AF)

Ein RDS-Programm wird von mehreren Sendern mit unterschiedlichen Sendefrequenzen (alternative Frequenzen) ausgestrahlt. Sie wählen ein RDS-Programm und Ihr Autoradio wechselt automatisch auf die am besten zu empfangende Alternativfrequenz, falls vorhanden.

Diese Funktion erlaubt es Ihnen Verkehrsfunk-Durchsagen zu hören, auch wenn Sie ein RDS-Programm ohne eigenen Verkehrsfunk eingestellt haben.

Voraussetzung:

Die Rundfunkanstalt, die das eingestellte RDS-Programm mit EON ausstrahlt, führt ein weiteres RDS-Programm, das Verkehrsfunk-Durchsagen anbietet.

Durchsagebereitschaft

für Verkehrsfunk-Durchsagen auch bei RDS-Programmen mit EON, wenn »TP« im Anzeigefeld aktiviert ist und das eingestellte RDS-Programm hörbar bleibt.

TP ein-/ausschalten:

OTP -Taste kurz drücken.

Sollte eine Störung auftreten

wenden Sie sich bitte an Ihren Fachhändler. Auf Ihren Wunsch kann er in der Bundesrepublik Deutschland als Serviceleistung Grundig Autoradios im Falle eines Defektes durch werksgeprüfte Austauschgeräte ersetzen.

Bitte beachten Sie: Voraussetzung für die Teilnahme an diesem Austauschsystem ist das unverletzte Garantiesiegel an Ihrem Autoradio.

Pflege

Die Frontblende des Autoradios nur mit einem weichen, staubbindenden und antistatischen Tuch reinigen. Polier- und Reinigungsmittel könnten die Oberfläche der Blende beschädigen.

Der Tonkopf des Cassettenteiles muß frei von Bandabrieb sein, um Verluste in der Höhenwiedergabe zu vermeiden. Deshalb sollten Sie alle 50 ... 100 Betriebsstunden den Tonkopf mit einer Reinigungscassette reinigen.

Wenn etwas einmal nicht funktioniert

Gerät läßt sich nicht einschalten

Setzen Sie das Bedienteil nochmals ein.

Halten Sie die IO -Taste beim Einschalten mindestens 1 Sekunde gedrückt.

Ist die Gerätesicherung (auf der Rückseite, siehe auch Abbildung 4 am Anfang dieses Heftes) defekt? Dann bringen Sie Ihr Gerät zu Ihrem Fachhändler.

Security-Leuchtdiode blinkt nicht

Überprüfen Sie, ob in der EXPERT-Bedienebene » BLK ON « gewählt ist.

Wählen Sie die EXPERT-Bedienebene (siehe Seite 15),» BLK ON «.

Lassen Sie den Anschluß des Gerätes von Ihrem Fachhändler überprüfen (siehe Seite 20, Anschluß A4).

Der Empfang ist schlecht

Befinden Sie sich in einem Gebiet mit schlechten Empfangsbedingungen (z.B. Tiefgarage, Tunnel, Gebirgstal)?

Dann wird sich der Empfang bei einer Ortsveränderung sicher verbessern.

Bessert sich der Empfang nicht, könnte die Antenne selbst oder die Antennenleitung defekt sein. Bitte lassen Sie das von einem Fachmann überprüfen.

Radioempfang wird öfter unterbrochen

Sie befinden sich in einem sehr schlecht versorgten Empfangsgebiet. Hier kann es vorkommen, daß die Wechselversuche zwischen Alternative Frequenzen als Pausen hörbar werden. In einem solchen Fall kann die AF-Funktion ausgeschaltet werden (siehe Seite 7).

CD spielt nicht

Beachten Sie die Fehlermeldung im Anzeigefeld und lesen Sie die Bedienungsanleitung des CD-Wechslers.

MAGAZINE CD-Magazin fehlt bzw. nicht eingerastet

MECHAMIC CD-Wechsler – Mechanikfehler

NO CD CD-Magazin leer

NO COMMU Verbindung Radio-CD unterbrochen

SURFACE CD falsch eingelegt oder Datenübertragung gestört

TOO HOT CD-Wechsler überhitzt

Nicht alle Lautsprecher funktionieren

Überprüfen Sie, ob Sie den FADER oder die BALANCE verstellt haben. Führt dies nicht zum Erfolg, lassen Sie die Zuleitungen zu den Lautsprechern und die Lautsprecher selbst von einem Fachmann prüfen.

D Im Falle eines Defektes

Auf Ihren Wunsch kann Ihr Fachhändler in der Bundesrepublik Deutschland als Serviceleistung Grundig Autoradios im Falle eines Defektes durch werksgeprüfte Austauschgeräte ersetzen.

Bitte beachten Sie jedoch, daß Voraussetzung für die Teilnahme an diesem Austauschsystem das unverletzte Garantiesiegel am Gerät ist.
