Produkttyp	Autoradio
Marke	Panasonic
Modell	CQ-RDP965
Stromversorgung	12 V Gleichstrom (negative Masse)
Sicherung	15 A
Laserklasse	Klasse 1
Wellenlänge des Lasers	780 nm
Radioempfang	FM/AM
RDS (Radio-Daten-System)	Ja
CD-Spieler	Ja
CD-Wechsler-Steuerung	Ja
Klangregelung	Lautstärke, HDB (hochdefinierte Bässe)
Lautstärkeschockschutz	Ja (automatische Lautstärkeeinstellung)
Anschluss	ISO-Steckverbinder
Antennenanschluss	ISO
Frequenzbereich FM	87,5 – 108 MHz (typisch)
Frequenzbereich AM	531 – 1602 kHz (typisch)
Ausgangsleistung	4 × 15 W (typisch)
Antidiebstahlsystem	Ja
Pflege	Reinigung mit einem weichen, trockenen Tuch
Reparatur	Nur durch autorisierten Panasonic-Kundendienst
Betriebsanleitung	Als PDF kostenlos erhältlich

Häufig gestellte Fragen - CQ-RDP965 PANASONIC

Wie schalte ich das Panasonic CQ-RDP965 Autoradio ein?

Drücken Sie die PWR-Taste, um das Gerät einzuschalten. Zum Ausschalten halten Sie die PWR-Taste gedrückt.

Wie stelle ich die Lautstärke ein?

Verwenden Sie die Tasten VOL∧ und ∨VOL. Halten Sie die Taste länger als eine halbe Sekunde gedrückt, um den Pegel sequentiell zu ändern.

Was bedeutet HDB auf dem Panasonic CQ-RDP965?

HDB steht für hochdefinierte Bässe. Drücken Sie die HDB-Taste, um die Basswiedergabe zu verstärken und klarer zu machen.

Wie schließe ich das Radio an die Autobatterie an?

Verwenden Sie das mitgelieferte ISO-Kabel. Überprüfen Sie die Belegung gemäß Tabelle in der Anleitung. Das rote Kabel ist für die geschaltete 12 V (IGN/ACC), das gelbe für die ständige 12 V (Batterie). Isolieren Sie nicht verwendete Anschlüsse.

Wie setze ich die Werkseinstellungen zurück?

Trennen Sie die Stromversorgung (Batterie oder Stecker) für einige Sekunden. Der Voreinstellungsspeicher wird gelöscht und die Werkseinstellungen werden wieder aktiv.

Was ist der Lautstärkeschockschutz?

Das Gerät verfügt über eine automatische Lautstärkeeinstellung. Beim Einschalten beginnt die Lautstärke auf niedrigem Pegel und steigt allmählich auf den vorher eingestellten Pegel an, um plötzliche laute Geräusche zu vermeiden.

Wie reinige ich das Panasonic CQ-RDP965?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung des Gehäuses. Vermeiden Sie Wasser, Lösungsmittel oder Scheuermittel. Schützen Sie das Gerät vor Feuchtigkeit.

Welche Sicherung wird für das Autoradio benötigt?

Es wird eine 15 A Sicherung empfohlen. Überprüfen Sie die korrekte Stromstärke in der Bedienungsanleitung.

Kann ich einen CD-Wechsler an das Radio anschließen?

Ja, das Gerät unterstützt die Steuerung eines externen CD-Wechslers. Die Anschlussmöglichkeiten entnehmen Sie bitte dem Handbuch.

Warum zeigt das Display eine Demo-Anzeige beim ersten Einschalten?

Die Demonstrationsanzeige erscheint beim ersten Einschalten. Drücken Sie die Taste D (DISP/CT), um die Anzeige zu beenden und in den Normalmodus zu wechseln.

BEDIENUNGSANLEITUNG CQ-RDP965 PANASONIC

ISO-Anschlußschema 6

Vorsichtsmaßnahmem 7

Laser Erzeugnisse 7

Stromversorgung und Klangregler 48

Rundfunkempfang....51

Radio-Data-System (RDS)-Empfang....54

Grundlagen für die Bedienung des CD-Spielers .....62

Grundlagen für die Bedienung des CD-Wechslers ....64

Grundlagen für Fernbedienung.... 67

Sommaire

Page

Elektrischer Anschluß 74

Anschluß der Lautsprecher....75

Besondere Hinweise 76

Sicherung....77

Pflege....77

Technische Daten 77

Page

Système anti-vol 98

Installation....101

Technische gegevens 137

Sida

- Warnetiketten und deren Anbringungsort

UNSICHTBARE LASERSTRAHLUNG, WENN ABDECKUNG GEÖFFNET IST, NICHT DEM LASERSTRAHL AUSSETZEN.

• APPAREIL À LASER DE CLASSE 1

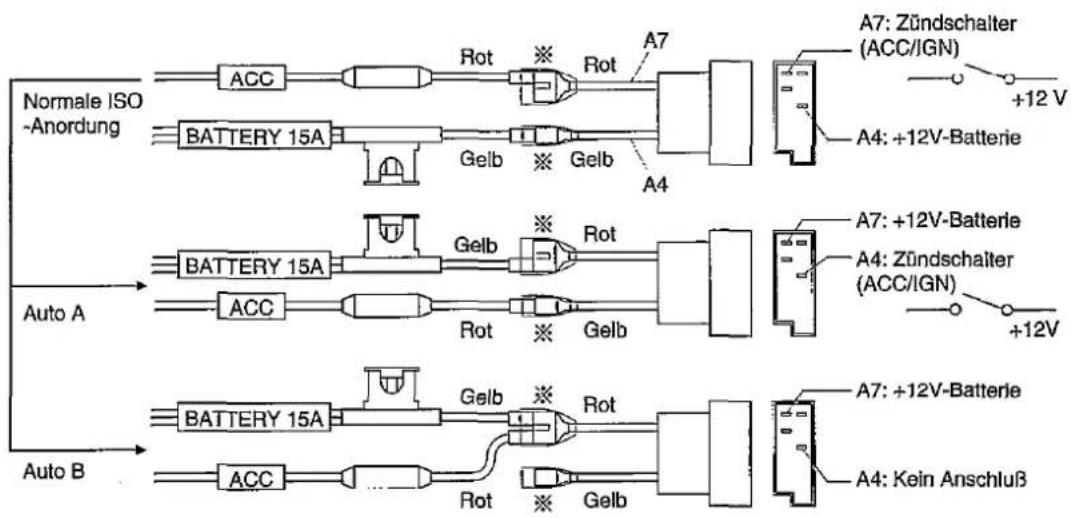

• Die Verdrahtung des mitgelieferten Stromkabels entspricht der Anordnung der normalen ISO-Steckverbinder.
• Bei einigen Autotypen kann es vorkommen, daß die Verdrahtung anders als die aus der Tabelle 1 ersichtlichen ISO-Anordnung ist, obwohl ISO-Steckverbinder verwendet werden.

Tabelle 1

Abb. 1, Stift Nr.	A4	A7
Auto für normale ISO-Anordnung	Batterie (ständige 12V-Stromversorgung)	"IGN" oder "ACC" (umgeschaltete 12V-Stromversorgung)
Beispiel Auto A	"IGN" oder "ACC" (umgeschaltete 12V-Stromversorgung)	Batterie (ständige 12V-Stromversorgung)
Beispiel Auto B	Kein Anschluß	Batterie (ständige 12V-Stromversorgung)

• Die Daten überprüfen, um sicherzustellen, daß die Anordnung der ISO-Steckverbinder auf der Autoseite die gleiche ist wie die normale ISO-Anordnung (Tabelle 1, Abb. 1).
• Im Falle der Anordnung für Auto A oder B die Anschlüsse der rot/gelben Kabel am Übertragungs-Steckverbinderblock (※) gemäß Abb. 1 ändern.

Abb. 1

- Nach der Verkabelung sollte unbedingt der durch ※ gekennzeichnete Teil mit Hilfe von Isolierbändern o.ä. isoliert werden.

Lieber Panasonic-Kunde

Wir möchten Ihnen dafür danken, daß Sie sich für dieses Gerät entschieden haben. Wir heißen Sie hiermit herzlich willkommen in der ständig wachsenden Familie zufriedener Besitzer von Panasonic-Geräten in der ganzen Welt. Wir sind sicher, daß mit dieser Neuerwerbung alle ihre Ansprüche befriedigt werden. Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, und halten Sie sie immer griffbereit. Denn sie enthält eine Anzahl wichtiger Hinweise, die gewährleisten, daß Sie die Möglichkeiten ihres Gerätes voll ausnutzen können.

Vorsichtsmaßnahmen

Lautstärkepegel

Aus Gründen der Fahrsicherheit ist der Lautstärke-pegel so einzustellen, daß auch andere Verkehrsgeräusche (Hupen, Warnsignale) vemommen werden können.

Autowäsche

Dieses Gerät (einschließlich Lautsprecher und CD) vor Wasser und übermäßiger Feuchtigkeit schützen, um elektrischen Kurzschlüssen vorzubeugen.

Belüftung

Falls Ihr Wagen längere Zeit in direktem Sonnenlicht geparkt ist, könnte sich das Innere sehr stark erwärmen. In einem solchen Fall sollte das Fahrzeug mit geöffneten Fenstern für einige Zeit gefahren werden, damit sich das Wageninnere abkühlen kann. Erst danach das Gerät einschalten.

Stromversorgung

Dieses Gerät darf nur in Fahrzeuge mit 12 V-Batterie und negativer Batterieklemme an Masse eingebaut werden.

CD-Laufwerk

Keine Münzen oder kleine Gegenstände in das Gerät einstecken. Schraubenzieher und andere metallische Gegenstände vom CD-Laufwerk und den CDs fernhalten.

Kundendienst

Dieses Gerät ist aus Präzisionsteilen zusammengestellt. Niemals selbst das Gerät zerlegen bzw. einzelne Teile einstellen. Für Reparaturen wenden Sie sich bitte an den Panasonic Kundendienst.

Hinwels:

Beim Trennen des Versorgungssteckers oder der Batterie wird der Voreinstellungsspeicher gelöscht und die ursprüngliche Werkseinstellung wird wieder aktiv.

Laser Erzeugnisse

Vorsicht:

Dieses Gerät arbeitet mit Laserstrahlen. Benutzung der Bedienungselemente anders als in der Bedienungsanleitung beschrieben oder Veränderungen der Betriebsweise können zu gefährlicher Strahlenaussetzung führen.

Laser-Erzougnisso:

Wellenlänge

780 nm

Laser Energie

Mit Sicherheitsschutz entweicht keine gefährliche Strahlung.

Öffnen Sie dieses Gerät nicht, und versuchen Sie unter keinen Umständen, am Gerät herumzubasteln.

Dieses Gerät ist ein sehr kompliziertes Instrument, das einen Laserstrahl benutztum die auf der Oberfläche der CDs gespeicherten Informationen abzulesen. Der Laserstrahl ist sorgfältig abgeschirmt, so daß die Strahlung innerhalb des Gerätes verbleibt.

Aus diesem Grunde öffnen Sie das Gerät auf keinen Fall, und versuchen Sie unter keinen Umständen Geräteteile zu verändern. Sie können sich unter Umständen gefährlicher Strahlung und Stromspannung aussetzen.

CQ-RDP965LEN

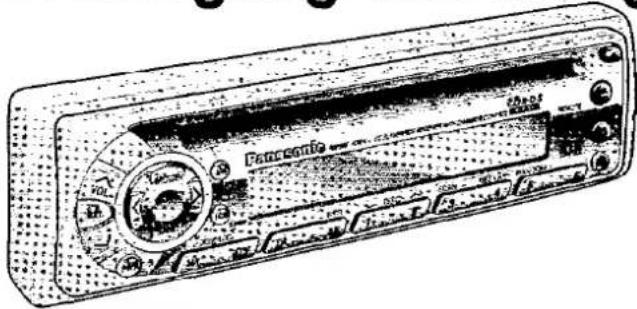

Stromversorgung und Klangregler

Falls sich das Fahrzeug nicht bereits in Fahrt befindet, den Schlüssel im Zündschloß drehen, bis die ACC-Kontrollampe auileuchtet.

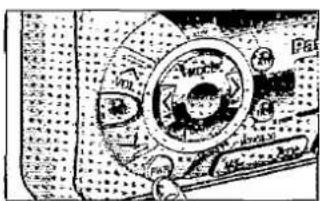

Drücken Sie die PWR-Taste, um das Gerät einzuschalten.

Die PWR-Taste erneut drücken und niederhalten, um die Stromversorgung auszuschalten.

Zur Beachtung: Wenn die Stromversorgung für das erste Mal eingeschaltet wird, erscheint eine Demonstrationsanzeige.

Um diese Anzeige freizugeben, die D (DISP/CT) drücken.

FMI 87.50

Lautstärke

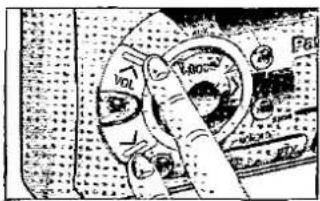

Betätigen Sie die Taste "VOL∧" oder "∨VOL", um die Lautstärke anzuheben oder abzusenken.

Drücken Sie die Taste "VOL∧" oder "∨VOL" für länger als eine halbe Sekunde, um den numerischen Pegel im Display sequentiell zu ändern.

Besonders bei Rock- oder Pop-Musik werden Bässe mit HDB klarer und wirkungsvoller wiedergegeben.

• Die HDB-Taste drücken, um hoch definierte Bässe hören zu können.

HDS

• Die HDB-Taste drücken, um hoch defierfe Bässe zuhören.

Hinweis: Dieses Gerät ist mit einer Lautstärkeschock-Schutzschaltung ausgestattet, die als automatischer Lautstärkepegelregler dient, damit die Lautstärke nicht plötzlich zu hoch eingestellt wird.

Dieses System funktioniert wie folgt: Wenn zuerst die PWR-Taste gedrückt wird, um die Stromversorgung einzuschalten, ist die Lautstärke auf einen niedrigen Pegel eingestellt. Danach wird die Lautstärke schrittweise auf den Pegel angehoben, der vor dem Ausschalten der Stromversorgung eingestellt war.

Die Lautstärkeschock-Schutzschaltung ist nicht wirksam, wenn der Lautstärkepegel niedriger als 20 auf dem Anzeigefeld ist.
