BEDIENUNGSANLEITUNG MD 10685 MEDION
Freibert vom-Stein-Str. 131
D-45473 Millheim / Rahr
Tel. 018057633633
Fax: 01203/665-566
e support@medon.com
www.median.com
Bitte aufklappen! Bitte aufklappen!
HauptkomponentenNähmechanikHauptkomponenten
A Forderpapierungswähler für den unteran Graifer
S Handrad
6 Grundplate
7 Storbergeläure für Fußendamm
8 Nanzscholter
9 Frankdapees
10 ArmouHage
11 Freiorm
12 Stichplatts
13 Fassenspannungswöher für den oberem Greifer
14 Fadenspannungswahler für die Inke Nazel
15 Fadenspannungswöhler für die rechte Nodel
16 Faderführungspäte
Nähmechanik
: Oaener Greifer
2 Unterer Greifer
3 Freiormenriegelungshebel
A Period
5 Umeres Messer
6 Einstelregler für die Schneidevorrichtung
7 Nohla3
8 Oberes Messer
Sicherheitshinweise 4
Vor dem Gebrauch 6
Zubehör 6
Einstellen des Fadenbaums 6
Spulenhalterungen 6
Spulenkappen 7
Fußanlasser anschliessen 7
Steuern der Nähgeschwindigkeit 7
Sicherheitsschalter 8
Anbringen des Abfallbehälters 8
Bedienung 9
Handrad 9
Frontklappe 9
Freiarm 9
Faden in die Greifer einfädeln 10
Faden in die Nadeln einfädeln 12
Probelauf 14
Einstellen der Fadenspannung 15
Übersicht der Maschineneinstellungen 17
Fadenwechsel 18
Tragegriff 18
Einstellen der Stichlänge 19
Einstellung der Schnittbreite 20
Nadeln austauschen 22
Glühlampe erneuern 23
Messer auswechseln 24
Eng- und Weitmaschig mit drei Fäden ketteln ..... 25
Freiarmbetrieb 26
Hohlsaum und Einfassen 27
Differentialtransport 30
Funktionsweise 30
Einstellen des Differentialvorschubs 30
Pannenhilfe 32
Reinigen und Schmieren 34
Entsorgung 35
Technische Daten 36
SICHERHEITSHINWEISE
Zu dieser Anleitung
Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!
Alle Tätigkeiten an und mit diesem Gerät dürfen nur so- weit ausgeführt werden, wie sie in der Bedienungsanleitung beschrieben sind.
Falls Sie das Gerät einmal weitergeben, muss auch diese Bedienungsanleitung unbedingt mitgegeben werden!
Elektrische Gerät nicht in Kinderhände
Kinder erkennen nicht die Gefahren, die von elektrischen Geräten ausgehen.
Lassen Sie Kinder die Nähmaschine niemals unbeaufsichtigt benutzen. Bedenken Sie, dass man sich an den Nadeln und Messern auch dann verletzen kann, wenn die Maschine nicht am Netz angeschlossen ist.
Bewahren Sie das Gerät deshalb außerhalb der Reichweite von Kindern auf.
Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.
Netzkabel und Netzanschluss
Schließen Sie das Gerät nur an eine gut erreichbare Steckdose (230 V \~ 50 Hz) an, die sich in der Nähe des Aufstellortes befindet. Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugäglich sein.
Wennn Sie den Stecker ziehen, fassen Sie immer den Stecker selbst an und ziehen Sie nicht am Kabel.
Wickeln Sie das Kabel während des Betriebs ganz ab. Das Kabel darf keine heißen Flächen berühren.
Schalten Sie für folgende Tätigkeiten die Nähmaschine aus und ziehen Sie den Netzstecker ab: Einfädeln, Nadel wechseln, Nähfuß einstellen, Glühlampe ersetzen, Reinigungs- und Wartungsarbeiten, sowie am Ende der Näharbeiten und bei Arbeitsunterbrechung.
Niemals selbst reparieren
Ziehen Sie bei Beschädigung des Geräts oder der Anschlussleitung sofort den Netzstecker aus der Steckdose. Wenn die Anschlussleitung beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags! Wenden Sie sich im Störfall an unser Service Center oder eine andere geeignete Fachwerkstatt.
Grundsätzliche Hinweise
Die Nähmaschine darf nicht nass werden - es besteht Stromschlaggefahr!
Lassen Sie die eingeschaltete Nähmaschine niemals unbeaufsichtigt.
Benutzen Sie die Maschine nicht im Freien.
Sicher mit dem Gerät umgehen
Die Nähmaschine verfügt über Saugfüße für einen sicheren Stand. Achten Sie trotzdem darauf, dass die Maschine auf einer ebenen, festen Arbeitsfläche steht und dass alle vier Füße mit der Arbeitsfläche verbunden sind.
Während des Betriebs müssen die Luftöffnungen frei bleiben: Lassen Sie keine Gegenstände (z. B. Staub, Fadenreste usw. in die Öffnungen eindringen).
Verwenden Sie nur die mitgelieferten Zubehörteile. Nadeln und Glühlampe sind im Fachhandel erhältlich.
Verwenden Sie zum Schmieren nur spezielle Nähmaschinenöle. Benutzen Sie keine anderen Flüssigkeiten.
Seien Sie vorsichtig bei der Bedienung der beweglichen Teile der Maschine, insbesondere der Nadeln und Messer. Es besteht Verletzungsgefahr auch dann, wenn die Maschine nicht am Stromnetz ist!
Achten Sie beim Nähen darauf, dass Sie nicht mit den Fingern unter die Nadelhalteschraube kommen.
Benutzen Sie keine verbogenen oder stumpfen Nadeln.
Halten Sie den Stoff beim Nähen nicht fest und ziehen Sie nicht am Stoff. Die Nadeln können brechen.
Stellen Sie die Nadeln am Schluss der Näharbeit immer in die höchste Position.
VOR DEM GEBRAUCH
Zubehör
Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:
Einstellen des Teleskopfadenbaums
- Ziehen Sie den Teleskopfadenbaum vor dem Einfädeln ganz heraus.
- Drehen Sie den Teleskopfadenbaum so, dass die Fadenführungen genau über den Spulennadeln stehen.
Spulenhalterungen
Bei dieser Maschine können sowohl Industriespulen als auch Haushaltsspulen verwendet werden.
Bei Industriespulen mit großem Durchmesser setzen Sie die Spulenhalterung mit dem breiten Ende nach oben ein ②, für Spulen mit kleinem Durchmesser setzen Sie die Halterung mit dem schmalen Ende nach oben ein ①.
Spulenkappen
Bei Verwendungs von nicht-industriellen Garnspulen entfernen Sie die Spulenhalter und setzen Sie die mitgelieferten Spulenkappen auf die Garnspulen.
Fußanlasser anschliessen

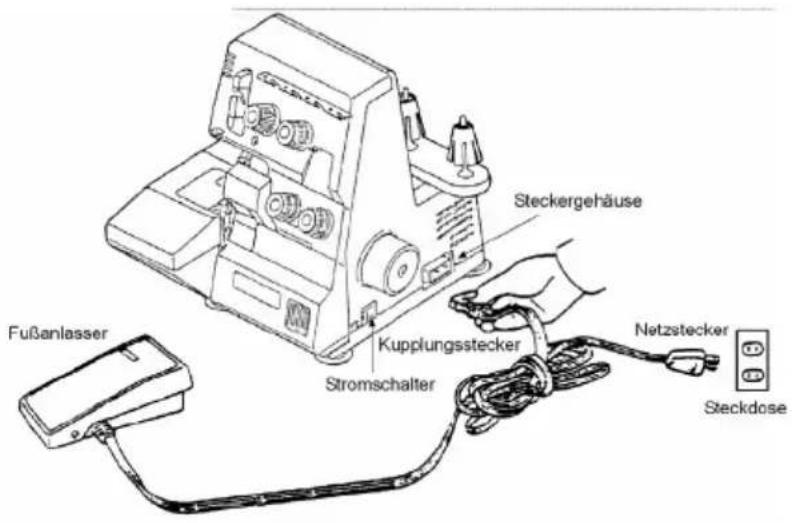

Stecken Sie den Kupplungsstecker des mitgelieferten Fußanlassers in das Steckergehäuse an der Maschine und dann den Netzstecker in die Steckdose.
Der Stromschalter schaltet sowohl die Maschine als auch das Nählicht ein.
Verwenden Sie nur den mitgelieferten Fußanlasser.
Schalten Sie nach der Arbeit oder vor Wartungsarbeiten immer die Maschine aus und ziehen Sie den Netzstecker heraus.
Steuern der Nähgeschwindigkeit
Die Nähgeschwindigkeit wird über den Fußanlasser gesteuert. Die Nähgeschwindigkeit kann dadurch verändert werden, dass man mehr oder weniger Druck auf den Fußanlasser ausübt.
Vor dem Gebrauch
Sicherheitsschalter
Diese Maschine ist mit einem Mikro-Sicherheitsschalter ausgestattet. Die Maschine wird automatisch vom Strom genommen, wenn die Frontklappe geöffnet wird.
Schließen Sie sowohl die Frontklappe als auch die Frei-armvorrichtung, ehe Sie zu nähen beginnen.
Anbringen des Abfallbehälters
Der Abfallbehälter fängt beim Nähen Schnittgut auf, so dass Ihr Arbeitsplatz sauber bleibt. Stellen Sie den Abfallbehälter zwischen Maschine und Tisch auf. Der Abfallbehälter verfügt über zwei Spangen, die leicht in den Maschinenboden einrasten, sie verhindern ein Verrutschen des Abfallbehälters.
BEDIENUNG
Handrad
Drehen Sie das Handrad immer nur zu sich hin.
Um die Frontklappe zu öffnen, schieben Sie die Aussparung so weit wie möglich nach rechts und ziehen Sei die Frontklappe dann zu sich hin. Die Frontklappe lässt sich nicht schließen, solang der Freiarm offen steht.
- Öffnen Sie den Freiarm zum Einfädeln.
- Öffnen Sie zuerst die Frontklappe.
- Drücken Sie nun den Entriegelungshebel nach unten, der Freiarm kippt nun nach unten.
FADEN IN DIE GREIFER EINFÄDELN
Das Einfädeln geschieht in dieser Reihenfolge:
- ERSTER SCHRITT Obergreifer gelb
- ZWEITER SCHRITT Untergreifer grün
- DRITTER SCHRITT rechte Nadel blau
- VIERTER SCHRITT linke Nadel rot
Richtigies Einfädeln ist wichtig, damit die Stiche nicht unregelmäßig werden und der Faden nicht abreißt.
Auf der Innenseite der Frontklappe befindet sich eine praktische Anleitung zum Einfädeln.
Zusätzlich sind die Fadenführungen verschiedenfarbig gekennzeichnet.
In der Zubehörbox befindet sich eine Pinzette, mit der das Einfädeln einfacher geht.
Wenn in den folgenden Abbildungen zwei Fäden zu sehen sind, so hat der obere Greiferfaden ein Zahl ohne Kreis z. B. „1“ und der untere Greiferfaden eine Zahl mit Kreis z. B. „①“.
- Öffnen Sie die Frontklappe und den Freiarm
- Drehen Sie das Handrad zu sich hin, bis sich der Greifer in der günstigsten Stellung zum Einfädeln befindet.
- Führen Sie den Faden durch die Öse am Fadenbaum.
- Führen Sie nun den Faden zuerst durch das Loch in der Fadenführung und dann durch die Aussparung, wie in der Abbildung zusehen.
- Nun den Faden in die jeweilige Fadenführung ein legen.
- Den Faden zwischen die beiden Scheiben der Fadenspannvorrichtung legen. Wichtig: Der Faden muss korrekt zwischen den beiden Scheiben der Fadenspannvorrichtung liegen.
- Den Faden in die untere Fadenführung einlegen. Nun teilen sich die beiden Fäden, folgen Sie von diesem Punkt an dem Fadenführungsschema in der Maschine.
- Ziehen Sie das Fadenende etwa 10 cm aus den Greiferösen heraus. - Heben Sie den Nähfuß an und schieben Sie die Fäden darunter; senken Sie dann den Nähfuß wieder ab.
FADEN IN DIE NADELN EINFÄDELN
Wenn in den folgenden Abbildungen zwei Fäden zu sehen sind, so hat der obere Greiferfaden eine Zahl ohne Kreis z. B. „1“ und der untere Greiferfaden eine Zahl mit Kreis z. B. „①“.
• Drehen Sie das Handrad zu sich hin, bis die Nadeln ganz oben stehen.
- Führen Sie den Faden durch die Öse am Fadenbaum
- Führen Sie nun den Faden zuerst durch das Loch in der Fadenführung und dann durch die Aussparung, wie in der Abbildung zusehen.
- Den Faden zwischen die beiden Scheiben der Fadenspannvorrichtung legen.
Wichtig: Der Faden muss korrekt zwischen den beiden Scheiben der Fadenspannvorrichtung liegen.
- Führen Sie die Fäden durch die jeweils farblich gekennzeichneten Fadenführungen.
- Führen Sie das Garn, wie abgebildet, von vorn nach hinten durch die Nadelöhre.
- Ziehen Sie das Fadenende etwa 10 cm aus den Nadelöhren heraus.
- Heben Sie den Nähfuß an und schieben Sie die Fäden darunter; senken Sie dann den Nähfuß wieder ab.
Hier noch einmal die schematische Übersicht der Faden- führung:
Wenn zum ersten Mal Garn eingefädelt wird oder wenn nach Fadenriss während des Nähens Garn neu eingefädelt wird, gehen Sie auf die folgende Weise vor.
- Halten Sie die Fadenenden zwischen den Fingerspitzen der linken Hand, drehen Sie das Handrad langsam zwei- oder dreimal zu sich hin und prüfen Sie, ob sich der Faden ziehen läßt.
- Legen Sie den Stoff für einen Probelauf unter den Nähfuß und beginnen Sie langsam zu nähen. Der Stoff wird automatisch zugeführt.
- Nach beendeter Arbeit nähen Sie weiter, bis sich eine etwa 5 cm lange Fadenkette am Ende des Stoffes gebildet hat. Durchschneiden Sie die Fäden mit einer Schere.
EINSTELLEN DER FADENSPANNUNG
Die benötigte Fadenspannung ändert sich je nach Art und Dicke von Faden und Stoff.
Prüfen Sie die Nähte und stellen Sie an der Maschine die Fadenspannung entsprechend ein.

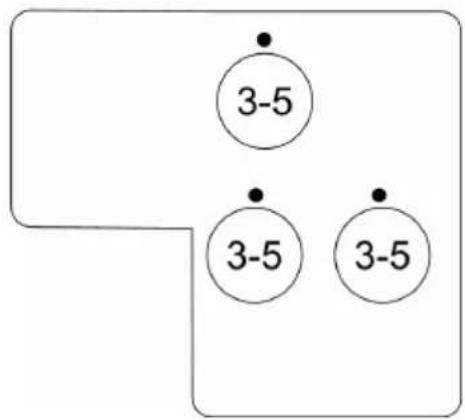

Fadenspannung:
Drehen Sie die Spannvorrichtung auf eine niedrigere Zahl: Die Spannung wird geringer
Drehen Sie die Spannvorrichtung auf eine höhere Zahl: Die Spannung wird höher.
Richtige Fadenspannung
Einstellen der Fadenspannung
Einstellen der Fadenspannung für die Nadelfäden
Für die hier gezeigten Nähte muss die Fadenspannung eingestellt werden.
Die Fadenspannung auf der linken Nadel ist zu locker.
Spannen Sie den linken Faden nach.
Die Fadenspannung auf der rechten Nadel ist zu locker.
Spannen Sie den rechten Faden nach.
Einstellung der Fadenspannung für die Greiferfäden
Der untere Greiferfaden ist zu fest und/oder der obere Greiferfaden ist zu locker.
Lockern Sie die Spannung des unteren Greiferfadens und/oder straffen Sie den oberen Greiferfaden.
Der untere Greiferfaden ist zu fest und/oder der obere Greiferfaden ist zu locker.
Lockern Sie die Spannung des oberen Greiferfadens und/oder straffen Sie den unteren Greiferfaden.
ÜBERSICHT DER MASCHINENEINSTELLUNGEN
Die günstigste Einstellung der Fadenspannung für den einen Stoff muss nicht unbedingt für einen anderen Stoff richtig sein.
Die erforderliche Fadenspannung richtet sich nach Steifigkeit und Dicke des Stoffes sowie nach Art und Dicke des Fadens.
Die folgende Tabelle kann Ihnen helfen, die richtige Fadenspannung zu finden:
| Stoffe Garn Nadeln Stichlänge | Faden-spannung | |||
| GeorgetteMusselinBatistKleiderstoffCrepe deChineSeide | Bauwollegesponnenes PolyesterEndlospolesterNr. 80 - 100 | Typ:130/705 HNr. 80 | 2,0 - 3,5 mmStandard:2,5 mm | A: 2 - 4B: 2 - 4C: 2 - 4D: 2 - 4 |
| BaumwollePopelinRegenbaum-wolleKord | Bauwollegesponnenes PolyesterEndlospolesterNr. 60 - 100 | Typ:130/705 HNr. 80 - 90 | 2,0 - 3,5 mmStandard:2,5 mm | A: 3 - 5B: 3 - 5C: 3 - 5D: 3 - 5 |
| Jeans-StoffTweedVelours | Bauwollegesponnenes PolyesterEndlospolesterNr. 60 - 100 | Typ:130/705 HNr. 90 | 2,5 - 4,0 mmStandard:3,0 mm | A: 5 - 7B: 5 - 7C: 3 - 5D: 3 - 5 |
FADENWECHSEL

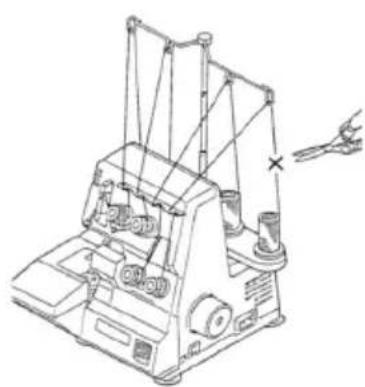

Nach der folgenden Vorgehensweise ist der Fadenwechsel ganz einfach, man ersprart sich dadurch das komplette neueinfädeln:
- Schneiden Sie das Garn über der Spindel ab und knoten Sie die Enden von altem und neuem Faden zusammen.
- Heben Sie den Nähfuß an.
- Ziehen Sie am Ende des Garns hinter der Nadel, bis die Knoten das Nadelöhr erreicht haben, schneiden Sie das Garn vor und hinter dem Knoten ab. Fädeln Sie dann neu ein.
TRAGEGRIFF
Mit dem Tragegriff können Sie Ihre Maschine bequem transportieren.
EINSTELLEN DER STICHLÄNGE
Die Stichlänge kann in neun Schritten von 1,0 bis 5,0 mm eingestellt werden. Fast alle Overlock-Arbeiten werden mit einer Stichlänge von 2,5 bis 3,5 mm ausgeführt.
Einstellknopf für die Stichlänge (innerer Drehknopf)
Einstellung der Stichlänge
| Stiche Stichlänge | |
| Normale Nähte 2,0 - 5,0 mm | Standardeinstellung 3,0 mm) |
| Schmale Einfassungen 1,0 - 2,0 mm | |
| Hohlsäume 1,0 - 2,0 mm | |
| Spitzennäherei 3,0 - 4,0 mm |
EINSTELLUNG DER SCHNITTBREITE
Die geeignete Schnittbreite ist von Stoff zu Stoff verschieden. Prüfen Sie jeweils die Nähte und stellen Sie die Schnittbreite wie folgt ein:
- Drehen Sie das Handrad zu sich hin, bis sich die Nadeln in der untersten Stellung befinden.
- Öffnen Sie die Frontklappe und klappen sie den Frei-arm nach unten.
- Drehen Sie hierzu den Einstellknopf für die Schnittbreite nach links, bis die Greiferfäden an der Stoffkante anliegen.

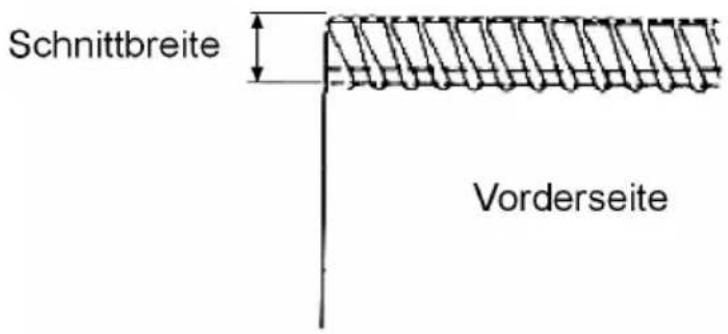

Die richtige Schnittbreite
Geringere Schnittbreite einstellen

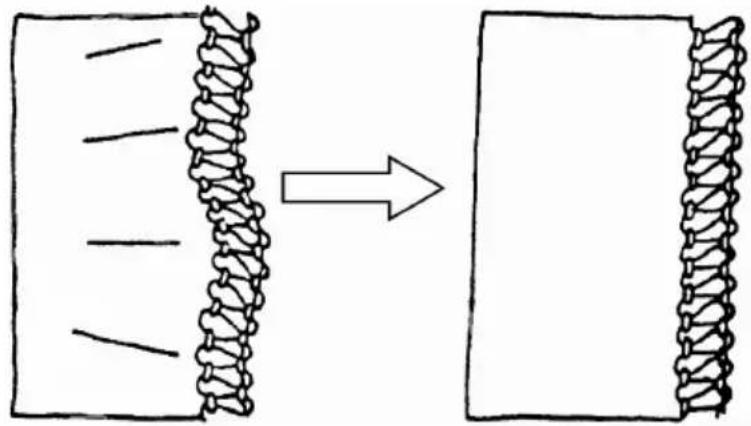

Wählen Sie eine geringere Schnittbreite, wenn sich die Stoffkanten beim Nähen kräuseln.
- Drehen Sie dazu den Einstellknopf für die Schnittbreite nach rechts.
Größere Schnittbreite einstellen
Wählen Sie eine größere Schnittbreite, wenn das Garn über die Stoffkante hinausgenäht wird.
- Drehen Sie dazu den Einstellknopf für die Schnittbreite nach links.
NADELN AUSTAUSCHEN
Diese Maschine ist mit Nadeln des Typs 130/701H ausgestattet (für Haushaltsmaschinen).
Schalten Sie die Maschine aus, ehe Sie die Nadeln austauschen.
Verwenden Sie keine verbogenen oder stumpfen Nadeln.
- Drehen Sie das Handrad zu sich hin, bis sich die Nadeln in der obersten Stellung befinden.
- Öffnen Sie die Frontplatte und senken Sie den Nähfuß
- Lösen Sie die Klemmschrauben von den Nadeln mit dem mitgelieferten Imbusschlüssel aus der Zubehörbox und nehmen Sie die Nadeln heraus: linke Schraube für die linke Nadel und rechte Schraube für die rechte Nadel.
- Schieben Sie die neuen Nadeln mit der flachen Seite nach hinten in die Nadelhalterung. Achten Sie hierbei darauf, dass die so weit wie möglich eingeschoben sind.
- Drehen Sie die Klemmschraube der Nadeln wieder fest.
Wenn die Nadeln richtig eingesetzt worden sind, steht die linke Nadel eine Idee höher als die rechte. Wenn die Nadeln nicht richtig eingesetzt wurden, werden beim Nähen gelegentlich Stiche ausgelassen.
GLÜHLAMPE ERNEUERN
Schalten Sie die Maschine aus, ehe Sie die Glühlampe austauschen. Falls nötig, lassen Sie die Glühbirne vor dem Austausch abkühlen.

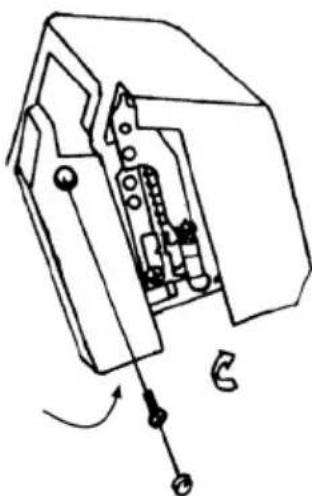

- Entfernen Sie die Schraubenabdeckung mit einer Na-del.
• Drehen Sie die Schraube ganz heraus. - Nehmen Sie den Lampenschirm vom unteren Teil ab.
- Wechseln Sie die Glühlampe aus.
Verwenden Sie nur 15-Watt-Lampen.
MESSER AUSWECHSELN
Schalten Sie die Maschine aus, ehe Sie die Messer wechseln.
Das untere Messer besteht aus speziellem Material und braucht nicht ausgewechselt zu werden.
So wechseln Sie das obere Messer aus, wenn es stumpf ist:
- Öffnen Sie die Frontklappe und drehen Sie das Handrad zu sich hin, bis sich die Nadeln in der niedrigsten Stellung befinden.
- Lösen Sie mit dem Schraubendreher aus der Zubehörbox die Schraube am oberen Messerhalter und entfernen Sie das obere Messer.
- Setzen Sie ein neues oberes Messer ein und ziehen Sie die Schraube der Halterung leicht an.

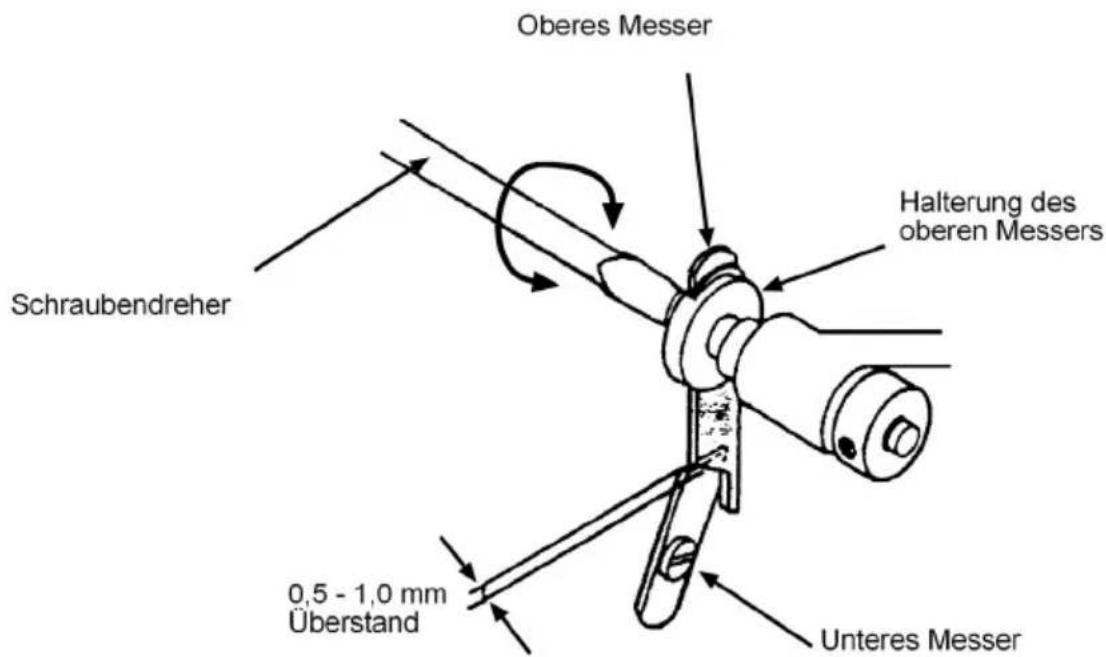

- Stellen Sie das obere Messer so ein, dass seine Schneide die Schneide des unteren Messers um 0,5 - 1,0 mm überragt (siehe Abbildung).
- Ziehen Sie nun die Schraube der Halterung des oberen Messers sicher an und schließen Sie die Frontklappe.
ENG- UND WEITMASCHIG MIT DREI FÄDEN KETTELN
Diese Maschine kann beim Ketteln von vier auf drei Fä- den umgestellt werden.
- Entfernen Sie entweder die rechte oder linke Nadel und den entsprechenden Faden (siehe auch Nadeln austauschen).
Nun ist die Maschine bereit zum Ketteln mit drei Fäden.
Bei ausschließlichem Einsatz der rechten Nadel beträgt die Stichlänge 4 mm.
Bei ausschließlichem Einsatz der linken Nadel beträgt die Stichlänge 6 mm.
FREIARMBETRIEB

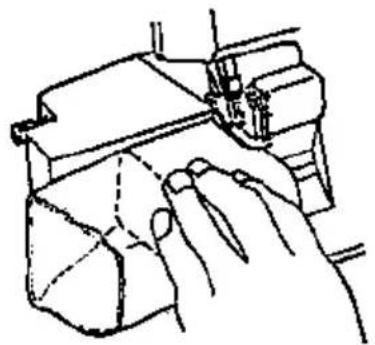

Entfernen Sie die Armauflage, um von Flachbett- auf Freiarmbetrieb zu wechseln.
Greifen Sie dazu in die Aussparung auf der Unterseite der Armauflage und ziehen Sie diese kräftig nach links weg.
Der Freiarmbetrieb eigent sich vorzüglich zum Nähen von Hosenbeinen, Ärmeln, Manschetten, usw.
HOHLSAUM UND EINFASSEN
Nähfuß für das Nähen von Hohlsäumen einstellen

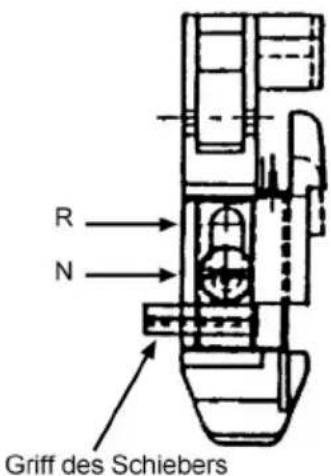

Der spezielle Nähfuß ist in der Stellung N an der Senkschraube vorne am Nähfuß für normalen Kettelbetrieb eingestellt. Wenn Sie einen Hohlsaum nähen wollen, lösen Sie einfach die große Schraube leicht und ziehen Sie den kleinen Griff des Schiebers bis zum Anschlag nach vorn. Jetzt steht der Buchstabe R an der Schraube.
- Drehen Sie das Handrad zu sich hin, bis die Nadeln ganz oben stehen.
- Öffnen Sie die Frontklappe und entfernen Sie die linke Nadel (Seite 22).
- Stellen Sie die Stichlänge auf 1,0 - 2,0 mm ein (Seite 19). Bitte achten Sie darauf, dass das Differential auf N gestellt ist.
- Stellen Sie die Schnittbreite ein (Seite 20).
- Wenn kein Garn eingefädelt ist, fädeln sie jetzt neu ein (Seite 10).
- Legen Sie Ihren Stoff unter den Nähfuß und beginnen Sie zu nähen.
Prüfen Sie die Einstellungen von Stichlänge und Faden- spannung zunächst immer an einem Stück Probestoff, ehe Sie beginnen, das eigentlich Kleidungsstück zu nähen.
Bitte denke Sie immer daran, nach dem Nähen von Hohl- säumen den speziellen Nähfuß zum normalen Nähen (Ketteln) wieder zurückzustellen.
Hohlsaum und Einfassen
Hohlsäume nähen

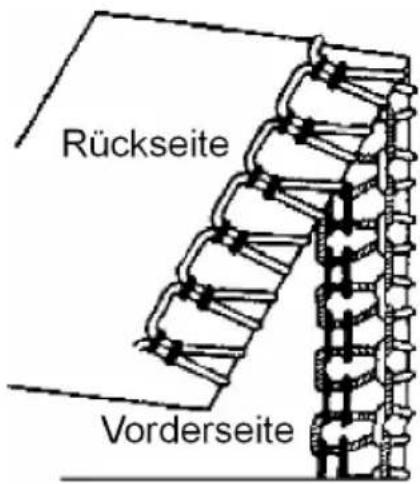

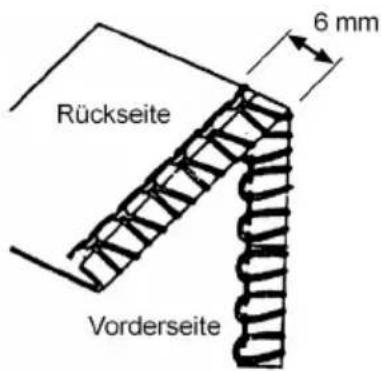

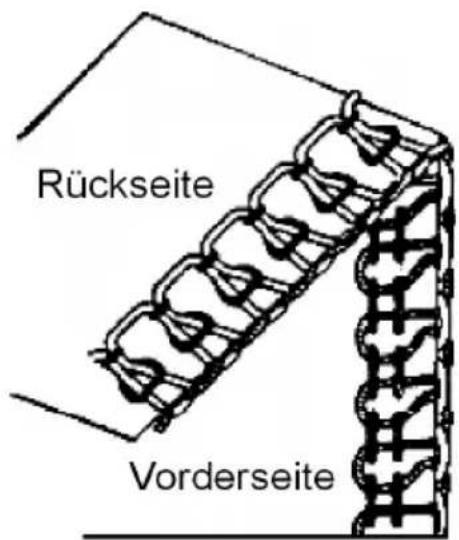

Beim Nähen von Hohlsäumen sollen die Schlingen des oberen Greiferfadens zur Unterseite des Stoffes gezogen werden. Dies erreicht man durch Einstellen der Fadenspannung, wie auf Seite 15 beschrieben.
Schmale Kanten nähen
Wenn Sie sehr dünne oder leichte Stoffe nähen wollen, wählen Sie eine angemessene Fadenspannung, wie auf Seite 15 beschrieben.
WICHTIG:
Wenn erforderlich, stellen Sie Stichlänge und Schnittbreite ein.
| Stoffe | Garn | ||
| Hohlsaum Einfassen | |||
| GeorgetteBatist | Nadelführung | GesponnenesPolyesterNr. 50 - 80EndlospolyesterNr. 50 - 80 | GesponnenesPolyesterNr. 50 - 80EndlospolyesterNr. 50 - 80 |
| Crep-de-ChineSeideBarchentKunstseideDünner Kleiderstoffusw. | ObererGreiferfaden | GesponnenesPolyesterWirrnylonKunstseidengarn | WirrnylonGesponnenesPolyesterNr. 50 - 80EndlospolyesterNr. 50 - 80 |
| UntererGreiferfaden | GesponnenesPolyesterNr. 50 - 80EndlospolyesterNr. 50 - 80 | GesponnenesPolyesterNr. 50 - 80EndlospolyesterNr. 50 - 80 | |
HOHLSÄUMEN
EINFASSEN
DIFFERENTIALTRANSPORT
Durch den Differentialtransport werden wellige Nähte in gestrickten Stoffen vermieden, ebenso das Verrutschen der Stofflagen. Auch werfen Nähte in sehr leichten Stoffen keine Falten.
Funktionsweise

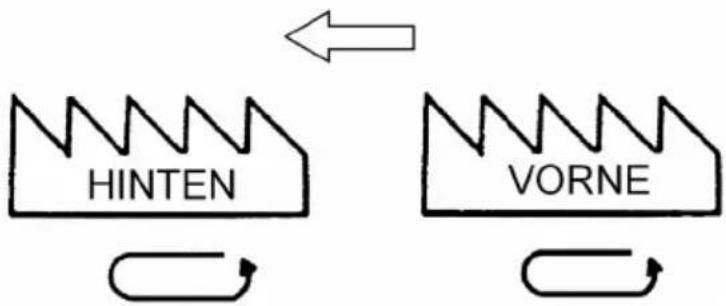

Die Maschine hat zwei Sätze von Vorschubzahnstangen, eine vorne und eine hinten. Diese beiden Sätze bewegen sich unabhängig voneinander. Durch den Differentialvorschub können die beiden Zahnstangensätze sich mit verschiedenen Geschwindigkeiten bewegen.
Einstellen des Differentialvorschubs

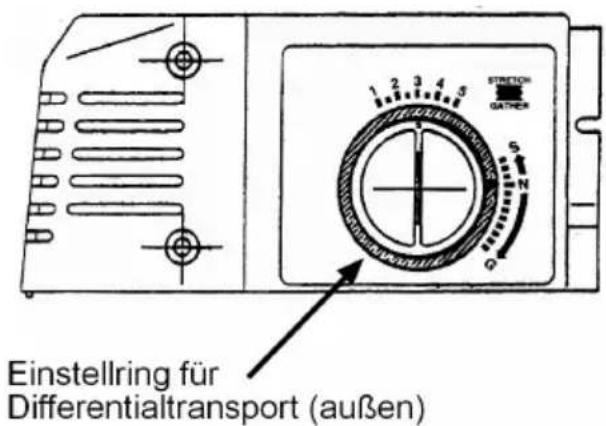

Der Differentialvorschub wird einfach durch Drehen des Differentialeinstellknopfes (äußerer Ring) in die gewünschte Richtung eingestellt. Der Differentialvorschub kann auch während des Nähens eingestellt werden.
WICHTIG:
Beim Nähen ohne Differentialvorschub sollte der Differen-tialeinstellknopf auf N gestellt werden.
Ungerade Strickkanten und glätten
Um präzise flache Kanten beim Nähen von elastischen Strickwaren zu erhalten, muss sich der vordere Zahnstangensatz schneller vorschieben als der hintere, damit das Strickgut nicht gestreckt wird. Auch zum Glätten muss der vordere Zahnstangensatz schneller als der hintere arbeiten. Durch größere Stichlängen (Einstellungen siehe Seite 19) bleibt der Strickstoff leicht glatt. Stellen Sie den Differentialvorschub auf 2,0 ein.
Kräuseln vermeiden durch dehnen

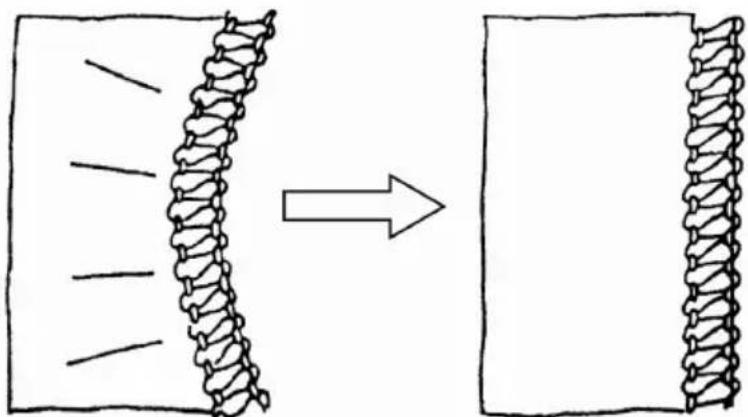

Um zu vermeiden, dass die Nähte bei sehr leichten Stoffen oder feinem Nylon Falten werfen, muss der hintere Zahnstangensatz schneller als der vordere arbeiten. Dadurch halten die vorderen Zahnstangen den Stoff straff, damit er sich nicht kräuselt. Stellen Sie den Differentialvorschub auf 0,07 ein.
Bitte lesen Sie hier nach, ehe Sie den Service anrufen.
| Problem Ursache Behebung Seite | |||
| Nadeln brechen | Nadeln sind verbogen, stumpf oder an der Spitze beschädigt | Setzen Sie eine neue Nadel ein | 22 |
| Nadeln sind nicht richtig eingesetzt | Setzen Sie die Nadeln richtig in die Halterung ein | 22 | |
| Sie haben zu heftig am Stoff gezogen | Führen Sie den Stoff behutsam mit beiden Händen | ||
| Faden reißt ab | Garn ist nicht richtig eingefä-delt | Fädeln Sie das Garn richtig ein | 10 |
| Fadenspannung zu hoch | Stellen Sie die Fadenspannung nach | 15 | |
| Nadeln sind nicht richtig eingelegt | Setzen Sie die Nadeln richtig in die Halterung | 22 | |
| Stiche werden ausgelassen | Nadeln sind verbogen, stumpf oder an der Spitze beschädigt | Setzen Sie eine neue Nadel ein | 22 |
| Nadeln sind nicht richtig eingesetzt | Setzen Sie die Nadeln richtig in die Halterung ein | 22 | |
| Problem Ursache Behebung Seite | |||
| Stiche werden ausgelassen | Garn ist nicht richtig eingefä-deltFalsche Nadeln eingelegt | Fädeln Sie das Garn neu einVerwenden Sie die richtigen Nadeln (Typ 130/701H) | 1022 |
| Stiche sind unregelmäßig | Fadenspannung ist nicht korrektFaden sitzt fest | Stellen Sie die Fadenspannung nachPrüfen Sie den Verlauf der einzelnen Fäden | 1510 |
| Nähte werfen Falten | Fadenspannung ist zu hochGarn ist nicht richtig eingefä-deltGarn hängt festDifferentialtrans-port nicht einge-stellt | Stellen Sie die Fadenspannung nachFädeln Sie das Garn richtig einPrüfen Sie den Verlauf der einzelnen FädenSetzen Sie den Differentialtrans-port auf 0,7 | 15101030 |
| Stoff wird nicht sauber abgeschnitten | Oberes Messer ist stumpf oder falsch eingesetzt | Wechseln Sie das Messer ausider setzen Sie es richtig ein | 24 |
| Stoffkante kräuselt sich | Zuviel Stoff auf einen Stich | Ändern Sie die Schnittbreite | 20 |
REINIGEN UND SCHMIEREN
Damit Ihre Maschine einwandfrei arbeitet, müssen Sie die Mechanik gelegentlich mit der Bürste aus der Zubehörbox reinigen.
Verwenden Sie für die Reinigung des Außengehäuses nur ein trockenes, weiches Tuch. Benutzen Sie keine chemischen Lösungs- oder Reinigungsmittel, weil diese die Oberfläche und/oder Beschriftung des Gerätes beschädigen können.
Diese Maschine benötigt nur sehr wenig Öl, da die Hauptkomponenten aus einem speziellen Material bestehen.
Ölen Sie nur gelegeltlich an den bezeichneten Stellen.
Ihre Overlock-Nähmaschine befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohmaterialien und können wiederverwertet oder dem Recycling-Kreislauf zugeführt werden.
Gerät
Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeiten einer umweltgerechten Entsorgung.
Spannung: AC 230 V \~ 50 Hz
Leistungsaufnahme:
Gesamtleistung: 105 W (max. 120 W)
Motor: 90 W
Lampe: 15 W
Fußanlasser: Schutzklasse II
Anzahl der Fäden: 4 oder 3
Anzahl der Nadeln: 2 oder 1
Nähgeschwindigkeit: bis zu 1500 UpM
Stichbreite: 6 mm bei 4 Fäden
6 mm oder 4 mm bei 3 Fäden
Stichlänge: 1 - 5 mm
Nähfußhöhe: 4,5 mm
Nadel: 130/705 Nr. 75 - 90
Abmessungen: ca. 270 mm x 290 mm x 290 mm (BxHxL)
Gewicht: ca. 6,5 kg
Technische Änderungen vorbehalten
- HauptkomponentenNähmechanikHauptkomponenten
- Nähmechanik
- SICHERHEITSHINWEISE
- Zu dieser Anleitung
- Elektrische Gerät nicht in Kinderhände
- Netzkabel und Netzanschluss
- Niemals selbst reparieren
- Grundsätzliche Hinweise
- Sicher mit dem Gerät umgehen
- VOR DEM GEBRAUCH
- Zubehör
- Einstellen des Teleskopfadenbaums
- Spulenhalterungen
- Spulenkappen
- Fußanlasser anschliessen
- Steuern der Nähgeschwindigkeit
- Sicherheitsschalter
- Anbringen des Abfallbehälters
- BEDIENUNG
- Handrad
- FADEN IN DIE GREIFER EINFÄDELN
- FADEN IN DIE NADELN EINFÄDELN
- EINSTELLEN DER FADENSPANNUNG
- Einstellen der Fadenspannung für die Nadelfäden
- Einstellung der Fadenspannung für die Greiferfäden
- ÜBERSICHT DER MASCHINENEINSTELLUNGEN
- FADENWECHSEL
- TRAGEGRIFF
- EINSTELLEN DER STICHLÄNGE
- EINSTELLUNG DER SCHNITTBREITE
- Die richtige Schnittbreite
- Geringere Schnittbreite einstellen
- Größere Schnittbreite einstellen
- NADELN AUSTAUSCHEN
- GLÜHLAMPE ERNEUERN
- MESSER AUSWECHSELN
- ENG- UND WEITMASCHIG MIT DREI FÄDEN KETTELN
- FREIARMBETRIEB
- HOHLSAUM UND EINFASSEN
- Nähfuß für das Nähen von Hohlsäumen einstellen
- Hohlsäume nähen
- Schmale Kanten nähen
- WICHTIG:
- DIFFERENTIALTRANSPORT
- Funktionsweise
- Einstellen des Differentialvorschubs
- Ungerade Strickkanten und glätten
- Kräuseln vermeiden durch dehnen
- REINIGEN UND SCHMIEREN
- Gerät
Marke : MEDION
Modell : MD 10685
Kategorie : Nähmaschine
