EK-101X - Projektor EIKI - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Projektor
Auflösung	XGA (1024 x 768)
Helligkeit	3000 ANSI-Lumen
Kontrastverhältnis	2000:1
Lampenlebensdauer	bis zu 5000 Stunden (Normalmodus)
Projektionsgröße	30 bis 300 Zoll
Abmessungen (B x T x H)	345 x 240 x 99 mm
Gewicht	3,2 kg
Stromverbrauch	310 W (Betrieb), < 0,5 W (Standby)
Eingänge	HDMI, VGA, Composite, S-Video, USB
Ausgänge	3,5 mm Audio, VGA-Monitor
Funktionen	Automatische Keystone-Korrektur, Digitalzoom, Bild-in-Bild
Lautsprecher	1 x 10 W Mono
Reinigung	Luftfilter regelmäßig mit Staubsauger reinigen
Sicherheit	Kensington-Schloss, Passwortschutz
Ersatzteile	Lampe (Modell: ELPLP67), Filter
Garantie	2 Jahre

Häufig gestellte Fragen - EK-101X EIKI

Wie schließe ich den Projektor an einen Computer an?

Verwenden Sie ein VGA- oder HDMI-Kabel. Schließen Sie das Kabel an den entsprechenden Eingang des Projektors und den Computer an. Wählen Sie die richtige Quelle über die Input-Taste auf der Fernbedienung oder am Gerät.

Warum zeigt der Projektor kein Bild?

Überprüfen Sie, ob das Netzkabel eingesteckt ist, die Lampe eingeschaltet ist und die richtige Quelle ausgewählt wurde. Stellen Sie sicher, dass der Computer oder die Quelle ein Signal sendet. Entfernen Sie die Objektivabdeckung.

Wie reinige ich den Luftfilter?

Schalten Sie den Projektor aus und ziehen Sie das Netzkabel. Entfernen Sie den Filterdeckel, nehmen Sie den Filter heraus und saugen Sie ihn mit einem Staubsauger ab. Setzen Sie den Filter nach dem Trocknen wieder ein.

Kann ich den Projektor an der Decke montieren?

Ja, der Projektor ist für die Deckenmontage geeignet. Verwenden Sie ein geeignetes Montageset und stellen Sie die Bildausrichtung im Menü 'Installation' auf 'Deckenmontage' um.

Wie tausche ich die Lampe aus?

Schalten Sie den Projektor aus, ziehen Sie das Netzkabel und warten Sie, bis die Lampe abgekühlt ist. Entfernen Sie die Lampenabdeckung, lösen Sie die Schrauben und ziehen Sie die Lampe heraus. Setzen Sie eine neue Lampe ein und ziehen Sie die Schrauben fest.

Das Bild ist verzerrt. Was kann ich tun?

Stellen Sie den Projektor im rechten Winkel zur Leinwand auf. Nutzen Sie die Keystone-Korrektur im Menü, um die Trapezverzerrung zu korrigieren. Bei Bedarf können Sie auch die Höhe des Projektors anpassen.

Wie stelle ich die Bildschärfe ein?

Drehen Sie am Fokusring am Objektiv, bis das Bild scharf ist. Für eine optimale Schärfe sollten Sie die beste Auflösung des Projektors (XGA) verwenden.

Der Projektor schaltet sich während des Betriebs aus. Warum?

Dies kann auf Überhitzung zurückzuführen sein. Überprüfen Sie, ob die Lüftungsschlitze frei sind und der Filter sauber ist. Lassen Sie den Projektor abkühlen und schalten Sie ihn nach einigen Minuten wieder ein.

Kann ich den Projektor mit einem Lautsprecher verbinden?

Ja, Sie können externe Lautsprecher über den Audioausgang (3,5 mm Klinke) anschließen. Der interne Lautsprecher wird dann stummgeschaltet.

Wie setze ich den Projektor auf die Werkseinstellungen zurück?

Gehen Sie ins Menü 'Einstellungen' und wählen Sie 'Werkseinstellungen'. Bestätigen Sie die Auswahl. Der Projektor startet neu und alle Einstellungen werden zurückgesetzt.

BEDIENUNGSANLEITUNG EK-101X EIKI

Kompakt und vielseitig – Für Smartphones und Tablets optimierte Allrounder.

Flexibel und schnell einsetzbar – diese ultraportablen Projektionsprofi s benötigen keine manuelle Einstellung durch den Anwender. Ob in kleinen Konferenzräumen, Klassenzimmern zu Hause oder unterwegs – dank der Auto-Set-Up-Funktion erscheint das Bild automatisch direkt nach dem Anschließen, auch vom Smartphone oder Tablet. Der integrierte 10-Watt-Lautsprecher ist besonders praktisch für Präsentationen in Räumen ohne spezielle Beschallung.

3D-KEYSTONE- UND KURVENKORREKTUR

OPTIMIERT FÜR

SMARTPHONES UND TABLETS

FUNKTIONEN

• Ultraportable Projektionstalente für Office, Business, Bildung und zu Hause
• Mit 2 HDMI-Anschlüssen, davon 1 Anschluss mit MHL-Unterstützung zum Anschließen mobiler Geräte (Smartphones, Tablets)
• Kontrast 10.000 : 1 (mit IRIS- & ECO-Mode)
• Schneller und fl exibler Einsatz durch Auto-Set-Up-Funktion
  • Vertikale und horizontale Keystone-Korrektur
• 3D-Keystone- und Kurvenkorrektur für die Projektion auf sphärische, zylindrische oder ungleichmäßig geformte Projektionsflächen
• Integrierte LAN-Funktion zur Steuerung (kompatibel mit Crestron Room View™ und AMX Device Recovery System)

• USB-Memory-Viewer

• Mit vorkonfi guriertem Blackboard- und Colour-Board-Modus zur sekundenschnellen Farbanpassung an verschiedenfarbige Projektionsflächen (z.B. grüne Schultafeln oder colorierte Wände)

• Integrierter 10 Watt Lautsprecher, besonders praktisch für Präsentationen in Räumen ohne spezielle Beschallung (z.B. Klassenzimmer oder kleine Besprechungsräume)
  • Elektrostatischer Luftfi Iter
• Einfacher Zugriff auf Projektionslampe und Filter
• Umweltfreundlicher Energiesparmodus (ECO-Mode)
  • Lampenlebensdauer bis zu 10.000 Stunden im ECO-Mode
  • HDTV-kompatibel für brillante Videoübertragungen
  • Diebstahlsicherung

EK-100W / EK-101X

TECHNISCHE DATEN
Artikel-Nr. EK-100W EK-101X
Projektortyp WXGA-LCD-Video-/Datenprojektor XGA-LCD-Video-/Datenprojektor
Technologie 0,59° 3LCD-Technologie 0,63° 3LCD-Technologie
Auflösung WUXGA (1.280 x 800) XGA (1.024 x 768)
Lichtleistung	3.600 Lumen1.850 im ECO Mode	4.200 Lumen2.150 im ECO Mode
Kontrastverhältnis 10.000 : 1 (mit IRIS- & ECO-Mode) 10.000 : 1 (mit IRIS- & ECO-Mode)
Gleichmäßigkeit der Ausleuchtung 80% 80%
Projektionslampe 218 Watt UHP 218 Watt UHP
Lampenlebensdauer	10.000 h ECO-Mode4.000 h Normal-Mode	10.000 h ECO-Mode4.000 h Normal-Mode
Objektiv	f= 19,16 - 23,02 mmF= 1,60 - 1,76	f= 19,16 - 23,02 mmF= 1,60 - 1,76
Projektionsverhältnis	1,48 - 1,78 : 1	1,48 - 1,78 : 1
Bilddiagonale	0,76 - 7,62 m	0,76 - 7,62 m
Keystone-Korrektur	± 30° vertikal, ± 15° R/L	± 30° vertikal, ± 15° R/L
Grafi kstandard	WUXGA - VGA	WUXGA - VGA
Videostandard	1080i/p, 720p, 576i/p und 480i/p kompatibel	1080i/p, 720p, 576i/p und 480i/p kompatibel

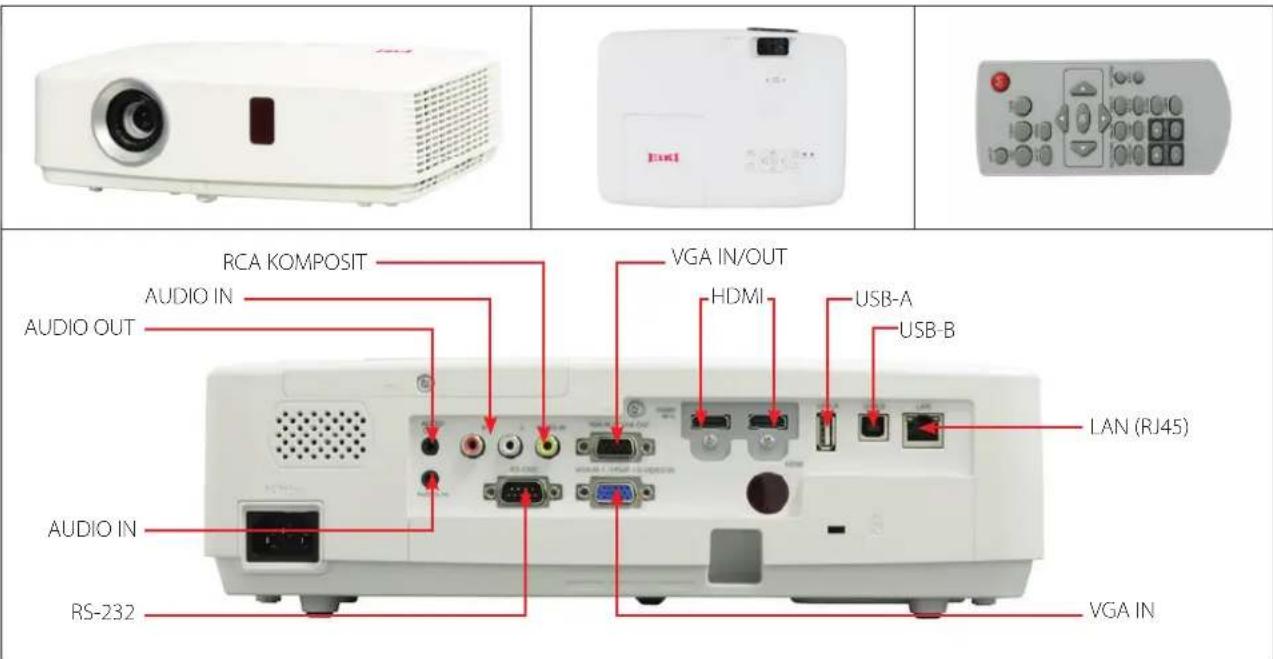

Eingänge	2 x HDMI (1 x mit MHL Unterstützung)1 x D-Sub 15-pin (S-Video, Komponenten, VGA)1 x D-Sub 15-pin (VGA IN/OUT)1 x RCA (Komposit)1 x 3,5 mm Audio Mini Jack (stereo)2 x RCA Audio (R/L)1 x USB Type A1 x USB Type B1 x RJ45 (LAN)1 x D-Sub 9-pin (RS232 kompatibel)	2 x HDMI (1 x mit MHL Unterstützung)1 x D-Sub 15-pin (S-Video, Komponenten, VGA)1 x D-Sub 15-pin (VGA IN/OUT)1 x RCA (Komposit)1 x 3,5 mm Audio Mini Jack (stereo)2 x RCA Audio (R/L)1 x USB Type A1 x USB Type B1 x RJ45 (LAN)1 x D- Sub 9-pin (RS232 kompatibel)
Ausgänge	1 x D-Sub 15-pin (Monitor RGB analog)1 x 3,5 mm Audio Mini Jack (stereo)	1 x D-Sub 15-pin (Monitor RGB analog)1 x 3,5 mm Audio Mini Jack (stereo)
Stromversorgung 100-240 V, 50-60 Hz	100-240 V, 50-60 Hz
Leistungsaufnahme	270 Watt Normal-Mode180 Watt ECO-Mode<0,5 Watt Standby (ECO-Mode)	270 Watt Normal-Mode180 Watt ECO-Mode<0,5 Watt Standby (ECO-Mode)
Lüftergeräusche	34 dBA ECO-Mode / 38 dBA Normal-Mode	34 dBA ECO-Mode / 38 dBA Normal-Mode
Frequenzbereich	Automatische FrequenzkontrolleH-Sync 15 - 100kHz, V-Sync 48 - 85HzDot-Clock 150 MHz	Automatische FrequenzkontrolleH-Sync 15 - 100kHz, V-Sync 48 - 85HzDot-Clock 150 MHz
H x B x T	109 x 257 x 347 mm	109 x 257 x 347 mm
Gewicht	3,2 kg	3,2 kg
Lieferumfang	Quick Guide, IR-Fernbedienung (inklusive Batterien), Computerkabel(D-Sub 15-pin / D-Sub 15-pin), Netzkabel	Quick Guide, IR-Fernbedienung (inklusive Batterien), Computerkabel(D-Sub 15-pin / D-Sub 15-pin), Netzkabel
Garantie	Projektor: 3 Jahre Bring-in oder 6.000 Betriebsstunden. Optional 2 Jahre Garantieverlängerung.
