Produkttyp	Hi-Fi-System
Modell	KM 1583
Marke	Krüger&Matz
Abmessungen (Hauptgerät)	Ca. 360 x 140 x 260 mm
Gewicht (Hauptgerät)	Ca. 4,5 kg
Stromversorgung	AC 220-240 V, 50/60 Hz
Stromverbrauch	40 W (Standby <1 W)
Lautsprecher-Ausgangsleistung	2 x 20 W RMS
Unterstützte Medien	CD, CD-R/RW, MP3 über USB, FM-Radio
Bluetooth	Ja, Version 5.0
USB-Anschluss	1 x USB 2.0 zum Abspielen von MP3
Audioeingang	3,5 mm Aux-Eingang
Frequenzgang	60 Hz - 20 kHz
Fernbedienung	Ja, im Lieferumfang enthalten
Hauptfunktionen	CD-Player, FM-Tuner, Bluetooth-Streaming, USB-Wiedergabe, Aux-Eingang, Timer, Wecker
Display	LCD mit Hintergrundbeleuchtung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Flüssigkeiten und Scheuermittel vermeiden
Sicherheitshinweise	Nicht Feuchtigkeit aussetzen; nur das mitgelieferte Netzteil verwenden
Ersatzteile	Fernbedienung, Netzteil über Servicecenter erhältlich
Reparierbarkeit	Reparaturen sollten nur von qualifiziertem Fachpersonal durchgeführt werden
Allgemeine Informationen	Für den Heimgebrauch entwickelt; FM-Antenne im Lieferumfang

Häufig gestellte Fragen - KM 1583 Krüger&Matz

Wie verbinde ich mein Smartphone über Bluetooth?

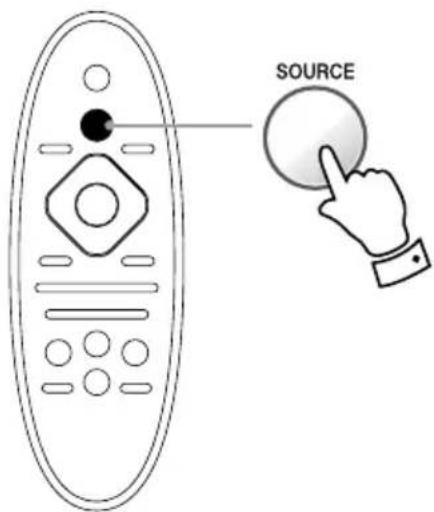

Drücken Sie die SOURCE-Taste, bis Bluetooth auf dem Display erscheint. Aktivieren Sie auf Ihrem Telefon Bluetooth und wählen Sie KM 1583 aus der Liste. Die Kopplung erfolgt automatisch.

Kann ich Musik von einem USB-Stick abspielen?

Ja, stecken Sie einen USB-Stick in den USB-Anschluss. Das System erkennt und spielt MP3-Dateien automatisch ab. Verwenden Sie ◄◄ und ►►, um durch Ordner zu navigieren.

Wie stelle ich Uhr und Wecker ein?

Halten Sie die CLOCK-Taste gedrückt, bis die Stunde blinkt. Stellen Sie mit VOL +/– ein und drücken Sie erneut CLOCK, um die Minuten einzustellen. Für den Wecker drücken Sie ALARM und folgen ähnlichen Schritten.

Welche CD-Typen kann ich abspielen?

Das System unterstützt CD-, CD-R- und CD-RW-Discs. Es kann Standard-Audio-CDs und auf CD-R/RW gebrannte MP3-Dateien abspielen.

Wie verbessere ich den FM-Radioempfang?

Ziehen Sie die mitgelieferte FM-Antenne vollständig aus und passen Sie ihre Position an. Bei schlechtem Empfang versuchen Sie, das System von elektronischen Geräten fernzuhalten oder in die Nähe eines Fensters zu stellen.

Die Fernbedienung funktioniert nicht. Was soll ich tun?

Überprüfen Sie, ob die Batterien richtig eingelegt und geladen sind. Entfernen Sie Hindernisse zwischen Fernbedienung und System. Richten Sie die Fernbedienung direkt auf den Sensor an der Vorderseite.

Wie reinige ich das System?

Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite zu reinigen. Verwenden Sie keine Flüssigkeiten, Sprays oder Scheuermittel. Für die CD-Linse verwenden Sie eine spezielle Linsenreinigungsdisc.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie, ob die Lautsprecher korrekt an das Hauptgerät angeschlossen sind. Stellen Sie sicher, dass die Lautstärke aufgedreht ist und das System nicht stummgeschaltet ist. Versuchen Sie eine andere Quelle.

Kann ich das System an meinen Fernseher anschließen?

Ja, wenn Ihr Fernseher einen 3,5-mm-Kopfhörerausgang oder einen RCA-Audioausgang hat, können Sie ihn an die AUX IN-Buchse an der Vorderseite des Systems anschließen.

Wo finde ich ein Ersatznetzteil?

Kontaktieren Sie den Kundendienst von Krüger&Matz oder ein autorisiertes Servicecenter. Verwenden Sie nur das angegebene Adaptermodell, um Schäden zu vermeiden.

BEDIENUNGSANLEITUNG KM 1583 Krüger&Matz

Bevor Sie beginnen....4

Für Ihre Sicherheit......4

Gehörschutz....5

Produktübersicht....6

Das Gerät....6

Fernbedienung....7

EinlegenderBatterien....8

Reichweite der Fernbedienung....8

Anschließen....9

Anschließen der Lautsprecher....9

Anschließen am die Komposit

Videobuchse....9

Anschließen am die HDMI Buchse......9

Anschließen der FM Außenantenne......10

Anschließen von externen

Audio-Zusatzgeräten....10

Anschließen eines USB Speichers......10

AnschließendesNetzkabels....10

Gerät ein-/ ausschalten....10

Allgemeine Funktionen......11

Einstellen der Lautstärke....11

Ton ausschalten....11

Auswahl eines Voreingestellten

Klangeffekts....11

Einstellen der Bildschirmhelligkeit......11

Diskfunktionen....12

Disk abspielen....12

Benutzen des Diskmenüs....13

Auswahl einer Audiosprache....13

Auswahl der Untertitelsprache......13

Anzeige der Wiedergabeinformation......13

Wiedergabekontrolle....13

Vorwärts/Rückwärts suchen....14

Zeitlupe....14

Bildwiedergabekontrolle....15

DVD Menüoptionen....16

Allgemeine Einstellungen....16

Videoeinstellungen....16

Audioeinstellungen....17

Benutzer-Einstellungen....17

FM Radio....18

Suchen der FM Radiosender....18

FM Modus....18

Senderspeicherung....18

Aufrufen eines gespeicherten

Radiosenders....19

USB Wiedergabe....20

Wiedergabe einer Datei......20

Wiedergabe von USB Geräten......20

Andere Merkmale....21

Einstellen der Uhr....21

Einstellen des Alarmtimers....21

Einstellen des Schlaftimers....22

Technische Daten....23

Fehlerbehebung....24

Bevor Sie beginnen

Vielen Dank für den Kauf dieses Systems. Bitte lesen Sie die Bedienungsanleitung bevor Sie das Gerät benutzen. Bewahren Sie die Bedienungsanleitung auf für späteres nachschlagen.

Für Ihre Sicherheit

Vor dem Betrieb dieses Systems überprüfen Sie die Spannung dieses System um zu sehen, ob es mit der Spannung Ihrer lokalen Stromversorgung übereinstimmt

Die Lüftungsöffnungen des Geräts dürfen nicht mit Gegenständen wie Zeitungen, Tischtücher, Vorhänge usw. verdeckt werden. Überhitzung kann zu Beschädigungen führen und verkürzt die Lebensdauer der Geräte.

Wenn Sie den Netzstecker ziehen, ziehen Sie immer am Stecker und nie am Kabel.

Lassen Sie NIEMALS jemanden, insbesondere Kinder irgendetwas in die Löcher, Schlitze oder andere Öffnung des Gerätes stecken - das könnte zu einen tödlichen elektrischen Schlag führen;

Schützen Sie das Netzkabel so, dass nicht getreten oder geknickt wird, insbesondere an Steckern, Steckdosen und dem Punkt, wo es aus dem Gerät heraustritt.

Nie das Produkt mit scharfen Gegenständen schlagen.

Vermeiden Sie das Aufstellen des Gerät sowie Zubehör in der nähe von offenem Feuer oder anderen Wärmequellen, sowie direktem Sonnenlicht.

Laser Produkt

Dieses Produkt ist mit einem Laser niedriger Leistung ausgestattet. Zu Ihrer eigenen Sicherheit keine Abdeckungen entfernen oder das Produkt auseinander nehmen. Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden

Um einen Stromschlag zu vermeiden, das Gehäuse nicht öffnen. Übelassen Sie alle Wartungsarbeiten qualifiziertem Service-personal.

Dieses Produkt ist mit einem Laser niedriger Leistung ausgestattet. Zu Ihrer eigenen Sicherheit keine Sicherheits-Abdeckungen entfernen. Nicht direkt in den Laserstrahl blicken wenn sich das Gerät in Betrieb befindet.

Das Gerät sowie Zubehör nie Regen oder Wasser aussetzen. Stellen Sie niemals Behälter mit Flüssigkeiten wie Vasen in der Nähe des Gerätes auf.

WARNUNG

UM DIE GEFAHR VON FEUER ODER ELEKTRISCHEN SCHLAG ZU VERMEIDEN, DARF DAS GERÄT NICHT TROPF- ODER SPRITZWASSER AUSGESETZT WERDEN.

ACHTUNG:

UM DAS RISIKO VON BRANDVERLETZUNGEN UND STROMSCHLÄGEN ZU VERRINGERN ENTFERNEN SIE NICHT DIE ABDECKUNG (ODER RÜCKSEITE) DES GERÄTS. ÜBERLASSEN SIE ALLE WARTUNGSARBEITEN QUALIFIZIERTEM SERVICEPERSONAL.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Das dreieckige Blitzsymbol mit Pfeilkopf weist den Benutzer auf das Vorhandensein von nicht isolierter „gefährlicher Spannung“ im Inneren des Gerätes hin, die ausreichen kann, um die Gefahr eines elektrischen Schlags darzustellen.

Das dreieckige Symbol mit dem Ausrufezeichen weist den Benutzer auf wichtige Bedienungs- und Wartungs-(Reparatur-) hinweise hin, die in dieser Bedienungsanleitung enthalten sind.

Gehörschutz

Hören Sie mit einer gemäßigten Lautstärke.

* Benutzen von Kopfhörern bei hoher Lautstärke kann Ihrem Gehör schaden. Dieses Produkt kann Töne in Dezibelbereichen produzieren, dass Gehörverlust einer normalen Person verursachen kann, bereits nach weniger als einer Minute. Die höheren Dezibel-Bereiche sind für diejenigen, die bereits einige Gehörverluste haben.

* Die Lautstärke kann täuschen. Im Laufe der Zeit passt sich Ihr "Gehör Komfort" an höhere Lautstärken an. Also nach längerem Hören bei "normaler" Lautstärke kann in Wirklichkeit sehr laut und für Ihr Gehör schädlich sein. Um dem vorzubeugen, sollten Sie Ihre Lautstärke in einem sicheren Bereich einstellen, bevor sich Ihr Gehör anpasst und lassen Sie es dort

Um einen sicheren Lautstärkepegel einzurichten:

* Stellen Sie die Lautstärke auf eine geringe Lautstärke.

* Erhöhen Sie langsam die Lautstärke, bis Sie klar und deutlich zu hören ist.

Hören Sie nur für einen angemessenen Zeitraum:

* Längeres Aussetzen, auch bei eigentlich "sicherem" Lautstärkepegel kann Hörverluste verursachen.

* Achten Sie darauf, Ihr Gerät angemessen zu verwenden und nehmen entsprechende Pausen.

Beachten Sie bei der Verwendung von Kopfhörern folgende Richtlinien:

* Hören Sie nur bei angemessener Lautstärke und nur einen angemessenen Zeitraum.

* Achten Sie darauf, die Lautstärke nicht Ihrem Hörempfinden entsprechend anzupassen.

* Vermeiden Sie es, die Lautstärke so hoch einzustellen, dass Sie nicht hören können, was um Sie herum geschieht.

* Sie sollten Vorsicht walten lassen oder vorübergehend das Benutzen einzustellen in potenziell gefährlichen Situationen. Verwenden Sie keine Kopfhörer während Sie ein motorisiertes Fahrzeug betätigen, Fahrrad oder Skateboard fahren usw. Dies könnte für den Straßenverkehr gefährlich sein und ist in vielen Ländern verboten

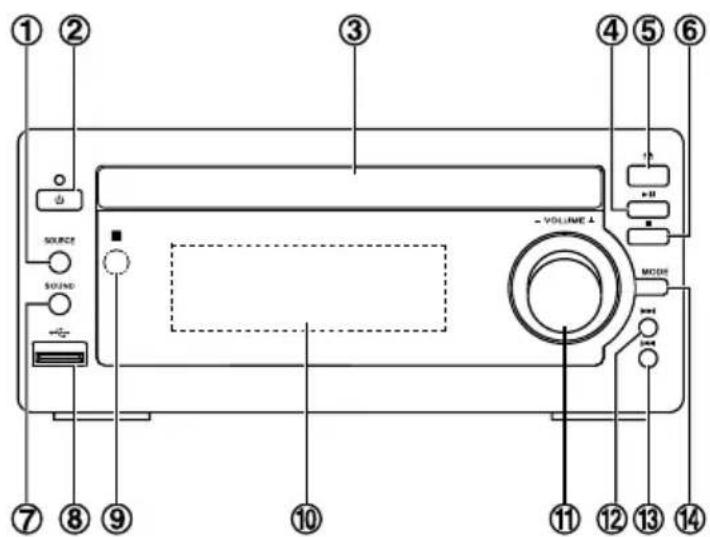

Das Gerät

Vorderansicht

- Auswählen einer Quelle

1. ⏻STANDBY

- System ein- oder ausschalten

1. CD-Fach

4.

- Beginn oder Pause der Wiedergabe

5.

- Öffnen oder schließen des CD-Faches

6.

- Beenden der Wiedergabe

1. KLANG

- Auswahl eines Voreingestellten Klangeffekts

8.

- USB.

1. USB Steckplatz

2. IR Sensor

- Empfängt das Signal von der Fernbedienung. Fernbedienung immer zum IR Sensor ausrichten.

1. Anzeige-Paneel

- Zeigt den aktuellen Status an

1. LAUTSTÄRKE +/-

- Einstellen der Lautstärke

- Einstellen der Zeit

12.

- Springen zur nächsten Melodie, Titel oder Datei

- Auswählen eines gespeicherten Radiosenders

13.

- Springen zur vorherigen Melodie, Titel oder Datei

- Auswählen eines gespeicherten Radiosenders 14. MODUS

- Für FM Radio, Auswahl von Mono oder Stereoklang Ausgang

- Für Disk, Auswahl Wiederholung oder Gemischt

1. DC 15V ⊖—⊕

- Anschluss des AC Netzgerätes

1. LAUTSPRECHERANSCHLUSS 4Ω

- Anschließen der Lautsprecher 17. FM Antenne

- Verbessern des FM Empfangs

1. AUX EIN L/R

- Anschluss eines externen Audiogerätes 19. VIDEO

- Anschließen des TV

1. HDMI

- Anschließen des TV

1. Bluetooth Antenne.

Fernbedienung

1. ⏻STANDBY

- System ein- oder ausschalten

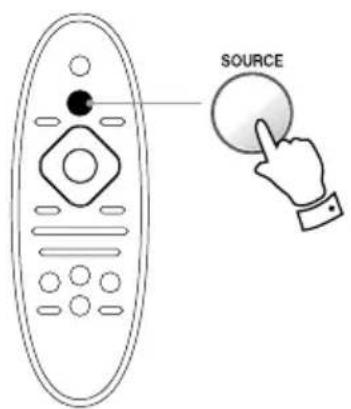

2. QUELLE

- Auswahl einer Quelle

3.

- Aufruf des Hauptmenüs

4. AUDIO/▲

• DVD – Auswahl einer Sprache
• In Menüs – Bewegung nach oben
• Ein vergrößertes Bild nach oben bewegen
• Bild umdrehen

5.

• Suchen in einer Melodie oder Disk
• Suchen eines Radiosenders
• In Menüs – bewegen nach links/rechts
• Ein vergrößertes Bild links/rechts bewegen
• Bild drehen

6. UNTERTITEL /

• Auswahl einer Untertitelsprache
• Für Menüs: Bewegung nach unten
• Bild umdrehen
• Ein vergrößertes Bild nach unten bewegen

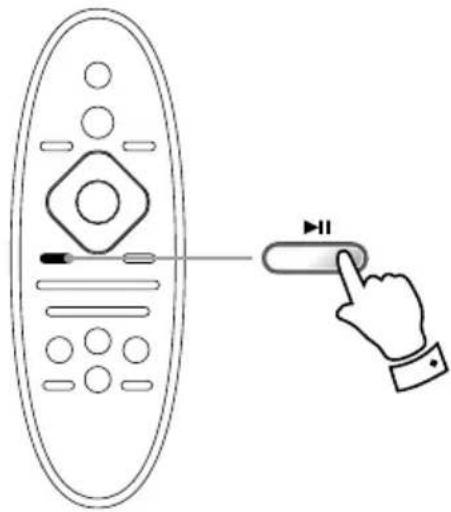

7.

- Beginn, Pause oder fortsetzen der Wiedergabe

8.

• Springen zur vorherigen/nächsten Melodie, Titel oder Kapitel
• Auswählen eines gespeicherten Radiosenders
• ZOOM
• Zoom in einem Video oder Bild 10.
• Einstellen der Lautstärke
• Einstellen der Zeit
• Während der Timereinstellung, Auswahl einer Quelle

11.

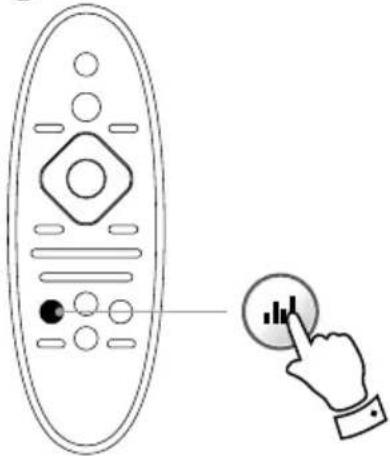

- Auswahl einer voreingestellten Klangeinstellung

12. UHR/PROG

• Einstellen der Uhr
• Anzeigen der Uhr
• Programmieren der Radiosender

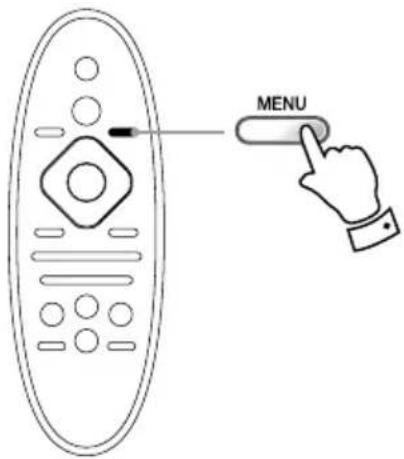

• MENÜ
• Für DVD: Diskmenü aufrufen oder verlassen
• Für VCD mit Wiedergabekontrolle (PBC): PBC ein-/ausschalten

14. OK

- Bestätigen einer Auswahl

15.

- Wiedergabe beenden

16. MODUS

• Für FM Radio, Auswahl von Mono oder Stereoklang Ausgang
• Für Disk, Auswahl Wiederholung oder Gemischt

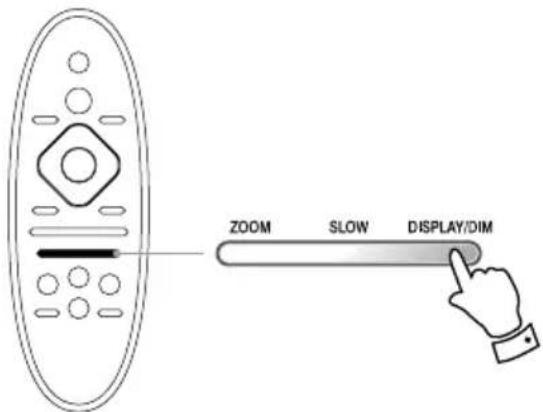

• ANZEIGE/DIM
• Anzeige der Informationen auf einem angeschlossenem TV Gerät
• Im Standby-Modus auswahl eines Helligkeitsstufe für dem Bildschirm 18. LANGSAM
• Auswahl des Wiedergabemodus Zeitlupe 19.
• Ton ausschalten oder wiederherstellen

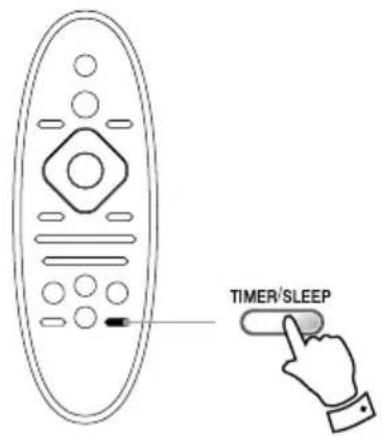

• TIMER/SCHLAFEN
• Einstellen des Schlaftimers
• Einstellen des Alarmtimers

Einlegen der Batterien

1. Öffnen Sie das Batteriefach

2. Legen Sie 2 AAA Batterien mit der korrekten Polarität (+/-) ein wie angezeigt

3. Schließen Sie das Batteriefach

* Über ein halbes Jahr von Normalbetrieb kann bei der Verwendung von Standard-Batterien erwartet werden.
* Wenn die Batterien erschöpft sind, wird die Fernbedienung nicht funktioniert. Beide Batterien gleichzeitig durch neue austauschen.
* Verwenden Sie nicht alte und neue Batterien.
* Verwenden Sie keine unterschiedlichen Arten von Batterien.
* Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, entfernen Sie die Batterien, um Schäden durch Auslaufen und Korrosion zu vermeiden.

Reichweite der Fernbedienung

1. Richten Sie die Fernbedienung am IR Sensor an der Vorderseite des Gerätes aus.
2. Stellen Sie sicher dass sich keine Hindernisse zwischen der
   Fernbedienung und dem IR Sensor am Hauptgerät befinden.

Achtung: Bitte schalten Sie alle Geräte vor dem Anschließen aus.

Anschließen der Lautsprecher

Rotes Kabel an „+“ und weißes Kabel an „-“ anschließen.

Anschließen am die HDMI Buchse

Verbinden Sie das Gerät und TV mit einem HDMI Kabel (Videoeingang am TV).

Anschließen der FM Außenantenne

1. Mitgelieferte FM Antenne am FM Antenneneingang des Gerätes anschließen.

Anschließen am die Komposit Videobuchse

Verbinden Sie das Gerät und TV mit einem Komposit Videokabel (Videoeingang am TV).

1. Wenn die Verbindung schlecht ist, schließen Sie die Außenantenne an.

Bevor Sie ein 75-Ohm-Koaxialkabel (die Art, mit einem runden Draht, an eine Außenantenne angeschlossen), entfernen Sie die mitgelieferte FM-Antenne.

Achtung:

Um Lärm zu vermeiden, halten Sie die Antenne fern vom System, Verbindungskabel und Netzkabel.

Anschließen von externen Audio-Zusatzgeräten

Sie können das Audiosignal von einem externen Gerät auf dieses Produkt übertragen. Schließen Sie ein Audiokabel wie folgt an:

• Die AUX IN L / R-Buchsen auf dieses Produkt.
• Die Audio-Ausgangsbuchsen am externen Audio-Gerät.

Anschließen von USB Speicher

USB Speicher in den zugehörigen Steckplatz einfügen.

Anschließen des Netzkabels

Stecken Sie den DC-Stecker des Netzteils in das Gerät, eine Seite des Netzkabels an das Netzteil und andere Seite in eine Steckdose einstecken, und das System ist betriebsbereit.

Achtung:

Achten Sie darauf, ziehen Sie den Netzstecker aus der Steckdose, wenn Sie weggehen oder das System für einen längeren Zeitraum nicht in Betrieb ist.

Gerät ein-/ausschalten

Wenn Sie das Netzkabel zum ersten Mal in eine Steckdose stecken, wird sich Gerät im Bereitschafts-Modus befinden.

* Drücken Sie die Taste STANDBY, um das Gerät einzuschalten. Das Wort „HALLO“ erscheint in der Anzeige.

* Drücken Sie erneut die Taste STANDBY, um das Gerät wieder in den Bereitschafts-Modus zu schalten. Die Wörter „BYE BYE“ werden über das Display laufend angezeigt.

Allgemeine Funktionen

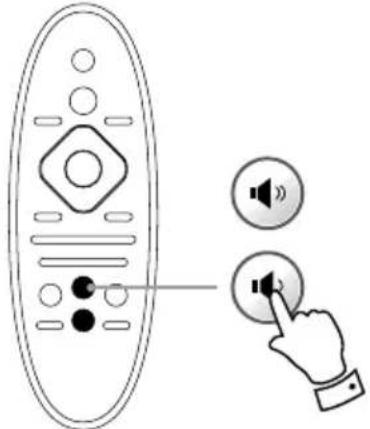

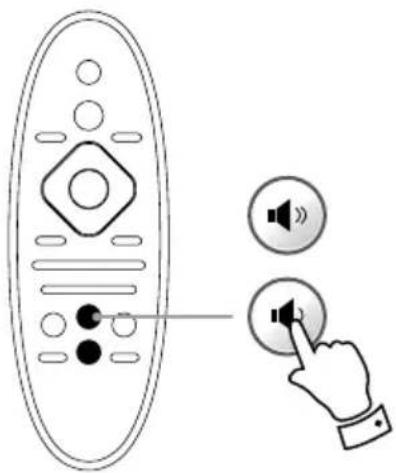

Einstellen der Lautstärke

Drücken Sie die Taste / um die

Lautstärke zu erhöhen/verringern.

(Sie können auch den Regler „-Lautstärke+“ an der Frontplatte benutzen)

Ton ausschalten

Drücken Sie die Taste ✉um den Ton auszuschalten/ wiederzustellen.

Auswahl eines Voreingestellten Klangeffekts

Drücken Sie wiederholt die Taste 🌐 zur Auswahl des gewünschten Klangeffekts.

Ausgewogen

Hell

Warm

Stark

Klar

Einstellen der Bildschirmhelligkeit

Im Bereitschaftsmodus drücken Sie die Taste DIM um verschiedene Helligkeitsstufen auszuwählen.

Diskfunktionen

Achtung!

• Schauen Sie nie in den Laserstrahl im Inneren des Gerätes.
• Beschädigung des Produkts möglich! Spielen Sie niemals Disks ab mit Zubehör wie Stabilisierungsringe oder CD-Folien.
• Legen Sie niemals andere Gegenstände als Disks in das CD-Fach.

Disk abspielen

Drücken Sie wiederholt die Taste QUELLE, um die Disk-Quelle auszuwählen. (Sie können auch die Taste „QUELLE“ an der Frontplatte drücken)

Drücken Sie die Taste ▲um das CD-Fach zu öffnen und legen eine Disk ein, mit der beschrifteten Seite nach oben. Drücken Sie erneut die Taste ▲um das CD-Fach zu schließen, das Gerät liest den Disk und Disktyp wird am TV-Bildschirm angezeigt. Die Wiedergabe sollte automatisch beginnen.

• Im Stopp Modus drücken Sie die Taste ▶ zum beginn der Wiedergabe.
• Während der Wiedergabe drücken Sie die Taste ▶ um die Wiedergabe zeitweilig anzuhalten (Pause). Um die Wiedergabe fortzusetzen drücken Sie erneut die Taste „▶II“ (Sie können auch die Taste „▶an der Frontplatte drücken).

Bei DVD oder VCD zu spielen, drücken Sie die Taste ■ um die Disk- Wiedergabe zu beenden. Das Gerät speichert automatisch die aktuelle Wiedergabezeit, so wenn Sie die Taste ▶ drücken wird die Wiedergabe der letzten gespeicherten Wiedergabezeit wiederhergestellt. Um die Disk-Wiedergabe zu beenden, drücken Sie zweimal die Taste ■ (Sie können auch die Taste „” an der Frontplatte drücken)

Benutzen des Diskmenüs

* Wenn Sie eine DVD /VCD einlegen, kann ein Menü am TV Bildschirm angezeigt werden. Drücken Sie die Taste MENÜ um das Menü manuell aufzurufen oder verlassen.
* Für VCD mit Wiedergabekontrolle (PBC): drücken Sie die Taste MENÜ um PBC ein-/ausschalten
- Wenn PBC eingeschaltet ist, wird der Menübildschirm angezeigt
- Wenn PBC ausgeschaltet ist, wird die normale Wiedergabe fortgesetzt.

Auswahl einer Audiosprache

* Beim abspielen einer Video-CD, können Sie STEREO wählen, Mono Links und Mono Rechts Audio-Ausgang durch Drücken der Taste AUDIO.
* Beim abspielen einer DVD die mit mehreren Sprachen aufgezeichnet ist, können Sie durch wiederholtes drücken der Taste AUDIO, eine Sprache zum abspielen auswählen.

Auswahl der Untertitelsprache

Beim abspielen einer DVD, drücken Sie wiederholt die Taste UNTERTITEL, um die Sprache der Untertitel auf dem TV-Bildschirm zu wählen, falls verfügbar.

Anzeige der Wiedergabeinformation

Während der Wiedergabe, drücken Sie die Taste DISPLAY zur Anzeige der Wiedergabeinformation am TV.

Wiedergabekontrolle Wiederholen/ Gemischte Wiedergabe

1. Während der Wiedergabe, drücken Sie die Taste MODUS zum Aufruf des Menüs Wiedergabekontrolle.

1. Mit den Tasten ▼, Sie die Option „WIEDERHOLUNG“ aus.
2. Drücken Sie die Taste ▶ zur Anzeige der Einstellungsoptionen und wählen mit den Tasten ▼, die gewünschte Einstellung aus.
3. Drücken Sie die Taste OK zum bestätigen der Einstellung.

* Bim abspielen einer Audiodisk, drücken Sie wiederholt die Taste MODUS zur Auswahl der Wiedergabeoption (z.B. Einmal Wiederholen, Alles Wiederholen, Gemischt, usw.)

Auswählen eines Kamerawinkels

1. Während der Wiedergabe, drücken Sie die Taste MODUS zum Aufruf des Menüs Wiedergabekontrolle.
2. Mit den Tasten ▼, ▲wählen Sie die Option „WINKEL“ aus.
3. Drücken Sie die Taste ▶ zur Anzeige der Einstellungsoptionen und wählen mit den Tasten ▼, die gewünschte Einstellung (Kamerawinkel) aus.
4. Drücken Sie die Taste OK zum bestätigen der Einstellung.

Suchen nach Zeit oder Titel/Kapitel/Spurnummer

1. Während der Wiedergabe, drücken Sie die Taste MODUS zum Aufruf des Menüs Wiedergabekontrolle.
2. Mit den Tasten Y, wählen Sie die Option „GOTO“ aus.
3. Drücken Sie die Taste ▶ zur Anzeige der Einstellungsoptionen und wählen mit den Tasten ▼, die gewünschte Einstellung (Titelnummer, Kapitelnummer, Spurnummer oder Zeitfeld) aus.
4. Drücken Sie die Taste OK zum bestätigen der Einstellung.

Dateien überspringen

* Während der Wiedergabe, drücken Sie die Taste I um zur nächsten Melodie, Titel oder Kapitel zu springen
* Während der Wiedergabe, drücken Sie die Taste ▶ um zur vorherigen Melodie, Titel oder Kapitel zu springen

(Sie können auch die Tasten|/ an der Frontplatte benutzen)

Vorwärts/Rückwärts suchen

Während der Wiedergabe, drücken Sie wiederholt die Taste 🚗 um die Suchgeschwindigkeit zu ändern, drücken Sie die Taste ▶ für normale Wiedergabegeschwindigkeit.

Zeitlupe

Während der Wiedergabe, drücken Sie wiederholt die Taste LANGSAM um die Geschwindigkeit der Zeitlupe zu ändern, drücken Sie die Taste ▶ für normale Wiedergabegeschwindigkeit.

Bildzoom

Während der Video-/Bild-Wiedergabe, drücken Sie wiederholt die Taste ZOOM um das Bild zu vergrößern/verkleinern, drücken Sie die Taste ▶ für normale Wiedergabe.

Hinweis:

Mit dem Tasten ▼, ▲, ▶ können Sie den Bildausschnitt bewegen.

Bildwiedergabekontrolle

1. Legen Sie eine Disk (mit Bildern) in das CD-Fach (mit der beschrifteten Seite nach oben), das Gerät ließt die Disk und beginnt automatisch mit dem Abspielen einer Bilder-Diashow.

2. Drücken Sie die Tasten |, für vorheriges/nächstes Bild.

Drücken Sie die Taste ▼um ein Bild horizontal/vertikal zu kippen.

Drücken Sie die Taste ▲um ein Bild links/rechts zu kippen.

Drücken Sie die Taste ▶ um ein Bild im Uhrzeigersinn zu drehen.

Drücken Sie die Taste um ein Bild gegen den Uhrzeigersinn zu drehen.

1. Drücken Sie die Taste ▲um die Wiedergabe zu beenden.

DVD Menüoptionen

1. Beim drücken der Taste ↑erscheint das Hauptmenü.

1. Wählen Sie zum Aufruf des Einstellungsmenü

General	Disc Lock	· Unlock
	OSD Language	· Auto(Eng)
Video	Auto Standby	· On
Audio
Preference

Hinweis:

* Sie können ein grau angezeigtes Menü nicht ändern.
* Für die Rückkehr zum vorherigen Menü, drücken sie die Taste Um das Menü zu verlassen, drücken Sie erneut die Taste

Allgemeine Einstellungen

Im Menü Allgemeine Einstellungen, stehen folgende Einstellungen zur Verfügung: Disk sperren, Bildschirmsprache und Automatischer Bereitschaftsmodus.

* Disk sperren:

Disksperre aktivieren/deaktivieren.

* OSD Sprache:

Auswahl einer Bildschirm-Anzeigesprache.

* Auto Bereitschaft:

Automatischen Bereitschaftsmodus aktivieren/deaktivieren. Ermöglicht das Gerät nach 15 Minuten Inaktivität automatisch in den Energiespar-Bereitschaftsmodus zu schalten.

Videoeinstellungen

Im Menü Videoeinstellungen, stehen folgende Einstellungen zur Verfügung: TV System, TV Anzeige, Bildeinstellungen, HD JPEG und HDMI Einstellungen.

- TV System:

Auswählen eines TV System das kompatibel mit Ihrem TV ist. Standardmäßig entspricht diese Einstellung den gängigen Einstellungen für Fernsehgeräte in Ihrem Land.

• TV Anzeige:

Einstellen des Bildschirmformats (4:3 Pan Scan, Standard) gemäß dem angeschlossenem TV Gerät.

- Bildeinstellungen:

Auswahl von voreingestellten Farbeinstellungen.

- HD JPEG:

Aktiviert oder deaktiviert die Anzeige von hochauflösungs- JPEG Bilder. Genießen Sie unberührte und unkomprimierte JPEG Bilder in originaler Auflösung beim Anschluss an das TV Gerät mittels HDMI Kabel.

• HDMI Einstellung:

Wenn Sie dieses Gerät und Fernseher mit einem HDMI-Kabel verbinden, wählen Sie die beste HDMI Videoeinstellung, die Ihr Fernseher unterstützt.

• Auflösung:
  Wählt die HDMI Videoauflösung, die mit Ihrer TV-Display-Fähigkeit kompatibel ist.
• HDMI Deep Color:

Diese Funktion ist nur verfügbar, wenn das Anzeigegerät über ein HDMI-Kabel angeschlossen ist, und wenn es die Funktion Deep Color unterstützt. Erstellen Sie lebendige Bilder mit mehr Farbdetails, wenn der Videoinhalt in Deep Color aufgezeichnet ist und das Fernsehgerät diese Funktion unterstützt.

- Sys Audio Control:

Wenn die System-Audiosteuerung aktiviert ist, wird der Ton des angeschlossenen Gerätes automatisch über die Lautsprecher des Systems übertragen, wenn Sie die Wiedergabe auf dem Gerät starten.

- Audio Mapping:

Wenn die Systemaudiosteuerung nicht funktioniert, stellen Sie das angeschlossene Gerät auf die richtige Audioeingangsbuchse am System.

- Breitbild:

Einstellen des Bildschirmformat (Super Breitbild, 4:3 Pillar Box oder aus) für Breitbildvideos

- Customer Link Einstellung:

Dieses Produkt unterstützt Customer Link das das HDMI CEC (Consumer Electronics Control)-Protokoll verwendet. Sie können eine einzelne Fernbedienung verwenden, um alle kompatible Geräte, die über HDMI angeschlossen sind, zu steuern.

- Customer Link

Aktivieren oder deaktivieren der Option Customer Link

- 1 Touch Play:

Wenn Sie die Wiedergabe-Taste drücken, um dieses Gerät einzuschalten, schaltet sich der Fernseher automatisch ein (wenn der Fernseher One-Touch Wiedergabe unterstützt) und wechselt in den Modus HDMI Videoeingang.

- 1-Touch Bereitschaft:

Wenn Sie die Taste Standby drücken, werden alle angeschlossenen HDMI-CEC-Geräte (wenn das Gerät 1-Touch-Standby unterstützt) gleichzeitig in den Bereitschaftsmodus geschaltet.

Hinweis:

* Sie müssen zuerst die Funktion HDMI CEC Bedienung am TV/Geräten aktivieren, bevor Sie die Customer Link Kontrolle genießen können. Für Einzelheiten, siehe Bedienungsanleitung des TV/Gerätes.

* Wir garantieren nicht 100% Interpretierbarkeit mit allen HDMI-CEC kompatiblen Geräten.

Audioeinstellungen

Im Menü Audioeinstellungen, stehen folgende Einstellungen zur Verfügung: HDMI Audio, Audio Sync, Klangmodus und Nachtmodus.

- HDMI Audio:

HDMI Audioausgang am Gerät aktivieren/deaktivieren.

- Audio Sync:

Stellt eine Verzögerung ein für den

Audioausgang beim abspielen einer Videodisk.

- Klangmodus:

Auswahl eines Voreingestellten Klangeffekts um den Audioausgang zu verbessern.

- Nachtmodus:

Wählt einen ruhigen oder voll dynamischen Klang. Nachtmodus verringert den Pegel von lautem Ton und erhöht den Pegel von weichem Ton (wie z.B. Sprache) so dass Sie DVD Filme in der Nacht betrachten können.

Benutzereinstellungen

Im Menü Benutzereinstellungen, stehen folgende Einstellungen zur Verfügung: Audio, Untertitel, Diskmenü, Kindersicherung, PBC, Passwort, Versions-Info, Werkseinstellungen.

- Audio:

Auswahl einer bevorzugten Audiosprache für Videos.

- Untertitel:

Auswahl einer bevorzugten Untertitelsprache für Videos.

- Diskmenü:

Auswahl der bevorzugten Menüsprache für eine Videodisk.

- Kindersicherung:

Einstellen der Altersfreigabestufe für eine Disk. Beschränkt den Zugriff auf Disks, die mit Bewertungen codiert sind. Diese Disks müssen mit Bewertungsstufen aufgezeichnet werden.

• PBC:

Interaktive VCD Wiedergabe gemäß dem Bildschirmmenü.

- Password:

Einstellen oder ändern des Passwortes zum abspielen von eingeschränkten Disks. Das voreingestellte Passwort ist 000000

• DivX-Untertitel:

Wählen Sie einen Zeichensatzes, der DivX-Untertitel unterstützt.

- Version Info.:

Anzeige der Softwareversion dieses Gerätes.

- Werkseinstellung:

Zurücksetzen der Einstellungen auf die Werkseinstellungen, außer Passwort und Kindersicherungseinstellungen.

FM Radio

Achtung:

Bevor Sie Radio hören, überprüfen Sie bitte, ob die FM-Antenne richtig angeschlossen ist

Suchen der FM Radiosender

Drücken Sie wiederholt die Taste QUELLE, um die Radio-Quelle auszuwählen. (Sie können auch die Taste „QUELLE“ an der Frontplatte drücken)

FM Modus

Drücken Sie die Taste MODUS zur Auswahl von STEREO oder MONO Empfang.

Senderspeicherung

• Drücken Sie wiederholt die Tasten
  /▶ um die Frequenz zu ändern bis der gewünschte Radiosender gefunden wurde.
• Drücken und halten Sie die Taste für eine Sekunde oder länger gedrückt 🚪 sich die Frequenz zu ändern beginnt, lassen Sie die Taste los. Der FM-Tuner stimmt sich auf einen Sender mit starkem Empfang ein.
  (Sie können auch die Tasten „,” an der Frontplatte benutzen)

Sie können die Sender mit starkem Signal speichern durch drücken der Taste PROG. (Eine maximale Anzahl von 20 Radiosendern können gespeichert werden).

• Automatische Senderspeicherung

1. Im Radiomodus, drücken Sie die Taste UHR/PROG für 2 Sekunden um die automatische Speicher-Programmierung zu aktivieren. Alle verfügbaren Sender werden in Reihenfolge der Wellenband-Empfangsstärke programmiert.

• Manuelle Senderspeicherung

1. Suchen Sie einen Radiosender.
2. Drücken Sie die Taste UHR/PROG um die Speicherprogrammierung zu aktivieren.
3. Drücken Sie die Tasten 1, um eine Nummer von 1-20 für diesen Radiosender auszuwählen und drücken die Taste UHR/PROG um den aktuellem Sender zu speichern.

Hinweis:

Wenn das Gerät vom Stromnetz getrennt wird, oder bei Stromausfall bleiben die gespeicherten Radiosender erhalten.

Aufruf eines gespeicherten Radiosenders

Drücken Sie die Tasten 1, um eine Stationsspeichernummer auszuwählen. (Sie können auch die Tasten 1, ander Frontplatte benutzen)

Wiedergabe von USB Geräten

1. Stecken Sie ein USB Gerät in den USB Steckplatz.
2. Drücken Sie wiederholt die Taste QUELLE zur Auswahl des USB Gerätes. Die Wiedergabe beginnt automatisch und ein Inhaltsmenü wird angezeigt.

(Sie können auch die Taste „QUELLE“ an der Frontplatte drücken)

Auswählen einer Datei zum abspielen

1. Drücken Sie die Tasten ▼,▲zur Auswahl einer Datei zum abspielen aus.
2. Drücken Sie die Taste OK. Zum bestätigen der Auswahl und beginn der Wiedergabe.
   Um die Wiedergabe zu beenden drücken Sie ■ oder entfernen das USB Gerät.

Wiedergabe von Bluetooth Geräten

Achtung:

* Der Reichweite zwischen diesem System und einem Bluetooth-Gerät sind etwa 10 Meter.
* Bevor Sie ein Bluetooth-Gerät an dieses System anschließen, machen Sie sich mit den Bluetooth-Funktionen des Gerätes vertraut.
* Kompatibilität mit allen Bluetooth-Geräten wird nicht garantiert.
* Jedes Hindernis zwischen diesem System und einem Bluetooth-Gerät kann die Reichweite verringern.
* Halten Sie dieses System entfernt von anderen elektronischen Geräten, die Störungen verursachen können.

1. Drücken Sie wiederholt die Taste QUELLE zur Auswahl des BT Gerätes.
   (Sie können auch die Taste „QUELLE“ an der Frontplatte drücken)
2. Schalten Sie die Bluetooth -Funktion auf Ihrem Gerät ein und gehen in den Suchmodus.
3. Wählen Sie „KM1583 „in der Paarungsliste und geben das Standard-Passwort „0000“ ein, wenn nötig.
4. Starten Sie die Musikwiedergabe auf Ihrem Bluetooth-Gerät, Sie können dieses Gerät verwenden, um die Funktionen auf Ihrem Bluetooth-Gerät zu steuern.
5. Drücken Sie die Tasten 🎨, 🎯 zum Erhöhen oder Verringern der Lautstärke.
6. Drücken Sie die Taste um die Wiedergabe vorübergehend zu stoppen, drücken Sie die Taste erneut um die Wiedergabe fortzusetzen.

Andere Merkmale

Einstellen der Uhr

1. Im Bereitschaftsmodus drücken und halten Sie Taste UHR für mehr als 2 Sekunden gedrückt, um die Uhrzeiteinstellung zu aktivieren, das Zeitformat [24H] oder [12H] blinkt.

1. Drücken Sie die Tasten, um

12/24-Modus (Zeitformat) auszuwählen.

1. Drücken Sie die Taste UHR zur

Bestätigung. Die Stundenanzeige beginnt zu blinken.

1. Drücken Sie die Tasten 🔍, 🔍 um die Stunde einzustellen.

2. Drücken Sie Taste UHR zur Bestätigung. Die Minutenanzeige beginnt zu blinken.

3. Drücken Sie die Tasten, um die Minuten einzustellen.

4. Drücken Sie Taste UHR zur Bestätigung.

Hinweis:

Wenn das Gerät vom Stromnetz getrennt wird, oder bei Stromausfall gehen die Uhreinstellungen verloren.

Einstellen des Alarmtimers

1. Überprüfen Sie die korrekte Einstellung der Uhrzeit.

1. Im Bereitschaftsmodus drücken und halten Sie die Taste TIMER gedrückt, bis die QUELLE angezeigt wird UND ZU BLINKEN BEGINNT.

1. Drücken Sie die Taste 🔊, 🔊 um eine Quelle auszuwählen: DISK, USB, RADIO.

2. Drücken Sie die Taste TIMER zum bestätigen. Die Stundenanzeige wird angezeigt und blinkt.

3. Drücken Sie die Taste 🔍, 🔍 um die Stunde einzustellen.

4. Drücken Sie die Taste TIMER zum bestätigen. Die Minutenanzeige wird angezeigt und blinkt.

5. Wiederholen Sie die Schritte 5-6 um die Minuten und die Lautstärke einzustellen.

Alarmtimer aktivieren/deaktivieren

1. Im Bereitschaftsmodus drucken Sie wiederholt die Taste TIMER um den Alarmtimer zu aktivieren/deaktivieren.

* Wenn der Timer aktiviert ist, wird das Uhrsymbol "angezeigt.

* Wenn der Timer deaktiviert ist, verschwindet das Uhrsymbol "©" aus der Anzeige.

Hinweis:

* Wenn DISK/USB als Quelle ausgewählt wurde, aber kein Gerät angeschlossen ist, schaltet das Gerät automatisch auf RADIO.

Einstellen des Schlaftimers

Dieses Gerät kann nach einem eingestellten Zeitraum automatisch in den Bereitschaftsmodus schalten.

1. Wenn das Gerät eingeschaltet ist, drücken Sie wiederholt die Taste TIMER zur Auswahl einer voreingestellten Zeit (in Minuten) 10, 20, 30, 45, 60, 75, 90.

Deaktivieren des Schlaftimers

Um den Schlaftimer zu deaktivieren, drücken Sie wiederholt die Taste TIMER bis [SLEEP OFF] (schlafen aus) angezeigt wird.

Technische Daten

Allgemeine Informationen

Spannungsversorgung....100-240V\~50-60Hz, 1.2A

Spannungsausgangdes Netzgerätes....15V—3A

Verbrauch....28W

AUX Eingangssensibilität......≤ 600mV

Rauschabstand....≥ 50dB

THD....≤ 0.7%

Abmessungen....160(W)×78(H)×278(D)mm

Composite Videoausgang....1 VP-P

Horizontale Auflösung......≥ 500 linii

FM Frequenzbereich....87.5 - 108 MHz

FM Rauschgrenze Empfindlichkeit....≤ 20μV

FM Rauschabstand.....≥ 46dB

Ausgangsleistung....25W×2

Frequenzgang....50Hz - 20kHz(±3dB)

Impedanz....4 Ω

Lautsprecher

Impedanz....4 Ω

Eingangsleistung....25W

Frequenzgang....50Hz - 20kHz

Wirksamkeit....80 ± 4dB

Abmessungen....130(W)×205(H)×176(D)mm

Fernbedienung

Reichweite....6m

Winkel....±30°

Hinweis: Design und Technische Daten können ohne Vorankündigung geändert werden.

Fehlerbehebung

Wenn Sie ein Problem mit Ihrem System haben, suchen Sie in dieser Liste nach einer möglichen Lösung, bevor Sie den Kundendienst anrufen.

Wenn Sie das Problem mit den hier angegebenen Hinweisen nicht lösen können, oder das System ist beschädigt worden, rufen Sie eine qualifizierte Person, wie z. B. Ihren Fachhändler, für Behebung.

Kein Strom

• Überprüfen Sie ob das Netzkabel des Gerätes richtig angeschlossen ist.
• Überprüfen Sie ob Spannung an der AC Steckdose ist.
• Als Energiesparmassnahme, schaltet sich das Gerät aus 15 Minuten nach erreichen des Endes der Melodie und keine Bedienung erfolgt.

Fernbedienung funktioniert nicht

• Bevor sie eine Funktionstaste drücken, wählen Sie die korrekte Quelle mit der Fernbedienung als am Hauptgerät.
• Verringern Sie den Abstand zwischen Fernbedienung und Gerät.
• Legen Sie Batterien mit der korrekten Polarität ein (+/- Symbole) wie angezeigt.
• Batterien austauschen.
• Fernbedienung direkt am Sensor des Hauptgerätes ausrichten.

Keine Disk erkannt

• Disk einlegen.
• Überprüfen Sie ob die Disk mit der beschrifteten Seite nach unten eingelegt ist.
• Warten Sie bis sich die kondensierte Feuchtigkeit von den Linsen verflüchtet.
• Disk reinigen oder austauschen.
• Benutzen Sie eine abgeschlossene DVD oder korrektes Diskformat.

Kein Bild

• Überprüfen Sie den Videoanschluss.
  • TV auf den korrekten Videoeingangskanal schalten.

Schwarz-weißes oder verzerrtes Bild

• Die Disk stimmt nicht mit dem TV System-Standard überein (PAL/NTSC).
• Manchmal kann eine leichte Bildverzerrung auftreten. Dies ist keine Fehlfunktion.
• Disk reinigen

Das Seitenverhältnis des Bildschirms kann nicht geändert werden, obwohl Sie das Seitenverhältnis Format festgelegt haben.

• Das Seitenverhältnis ist festgelegt auf der eingelegten Disk.
• Das Seitenverhältnis kann bei einigen TV Geräten nicht verändert werden.

Kein oder schwacher Ton

• Lautstärke einstellen.
• Überprüfen Sie ob die Lautsprecher korrekt angeschlossen sind.
• Überprüfen Sie ob die blanken Drähte eingeklemmt sind.

Keine Diskwiedergabe

• Legen Sie ein lesbare Disk ein mit der beschrifteten Seite nach oben.
• Überprüfen Sie Disktyp, Farbsystem und Flächenkode.
• Überprüfen Sie ob sich Kratzer oder Schmutz auf der Oberfläche der Disk befindet.
• Drücken Sie die Taste 🔍 um das Einstellungsmenü zu verlassen.
• Deaktivieren Sie das Passwort für den Kinderschutz oder ändern Sie die Altersfreigabestufe.
• Feuchtigkeit hat im System kondensiert. Disk entfernen und Gerät für etwa eine Stunde eingeschaltet lassen. Netzkabel von der Steckdose trennen und wieder einstecken, das Gerät wieder einschalten
• Als Energiesparmassnahme, schaltet sich das Gerät aus 15 Minuten nach erreichen des Endes der Melodie und keine Bedienung erfolgt.

Audio oder Untertitelsprache kann nicht eingestellt werden

• Die Disk besitzt keine Tonspur oder Untertitel in verschieden Sprachen.
• Die Einstellung der Audio- oder Untertitel-Sprache ist auf dieser Disk verboten.

Schwacher Radioempfang

• Erhöhen Sie den Abstand zwischen dem Gerät und Ihrem TV oder VCR.
• FM Antenne voll ausziehen und ausrichten.

Kann einige Dateien auf dem USB-Gerät nicht anzeigen

• Die Anzahl der Ordner oder Dateien auf dem USB-Gerät überschreitet die unterstützte Anzahl. Dies ist keine Fehlfunktion.
• Das Format dieser Dateien wird nicht unterstützt.

USB-Gerät wird nicht unterstützt

- Das USB-Gerät ist inkompatibel mit dem System. Versuchen Sie ein anderes USB-Gerät.

Über Bluetooth-Geräte Musikwiedergabe steht nicht zur Verfügung auch nach erfolgreicher Bluetooth Verbindung.

- Das Gerät kann nicht mit dem System verwendet werfen zur Musikwiedergabe.

Die Audioqualität ist schwach nach einer Verbindung mit einem Bluetooth-fähigem Gerät.

- Der Bluetooth Empfang ist schwach. Bringen Sie das Gerät näher an das System heran oder entfernen Sie etwaige Hindernisse dazwischen.

Kann keine Verbindung zum System herstellen

• Das Gerät unterstützt nicht das benötigte Profil des Systems.
• Die Bluetooth Funktion am Gerät ist nicht aktiviert. Siehe Bedienungsanleitung des Gerätes zur Aktivierung der Funktion.
• Das System ist nicht im Kopplungsmodus.
• Das System ist schon mit einem anderen Bluetooth-Fähigem Gerät verbunden.

Trennen Sie das gerät sowie alle anderen damit verbundenen Geräte und versuchen es erneut.

Deutsch

Korrekte Entsorgung dieses Produkts (Elektromüll)

(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dam normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern

Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können

Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden

Vertrieben durch LECHPOL Electronics BV, Nijverheidsweg 15 4311RT Bruinisse, Niederlande

Table of Contents

Before Use....28
