CSW100 - Audio-/Videoverlängerung PureLink - Kostenlose Bedienungsanleitung

Produkttyp	Audio/Video-Extender
Marke	PureLink
Modell	CSW100
Abmessungen (B x T x H)	120 mm x 80 mm x 30 mm
Gewicht	0,25 kg
Stromversorgung	5V DC, 1A
Eingangsschnittstellen	HDMI, 3,5-mm-Audio
Ausgangsschnittstellen	HDMI, 3,5-mm-Audio
Maximale Auflösung	1080p bei 60Hz
Unterstützte Audioformate	PCM 2.0, Dolby Digital
Maximale Übertragungsentfernung	50 Meter (über Cat6)
Übertragungsmedium	HDMI-Kabel, Ethernetkabel
HDCP-Unterstützung	HDCP 1.4
Betriebstemperatur	0°C bis 50°C
Lagertemperatur	-20°C bis 60°C
Luftfeuchtigkeit	10% bis 85% rF (nicht kondensierend)
Wartung	Mit einem trockenen, weichen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheit	Nur mitgeliefertes Netzteil verwenden. Vor Feuchtigkeit schützen.
Ersatzteile & Reparierbarkeit	Für Ersatzteile wenden Sie sich an den PureLink-Support. Keine vom Benutzer zu wartenden Teile im Inneren.
Allgemeine Informationen	Zum Verlängern von HDMI- und Audiosignalen über große Entfernungen entwickelt.

Häufig gestellte Fragen - CSW100 PureLink

Was ist die maximale Auflösung, die der PureLink CSW100 unterstützt?

Der CSW100 unterstützt eine Auflösung von bis zu 1080p bei 60Hz.

Was ist die maximale Übertragungsentfernung?

Die maximale Übertragungsentfernung beträgt 50 Meter bei Verwendung von Cat6-Ethernetkabel.

Benötigt der CSW100 ein externes Netzteil?

Ja, es wird ein 5V DC, 1A Netzteil benötigt (im Lieferumfang enthalten).

Welche Audioformate werden unterstützt?

Es unterstützt die Audioformate PCM 2.0 und Dolby Digital.

Kann ich diesen Extender mit einer 4K-Quelle verwenden?

Nein, der CSW100 ist nur für 1080p-Quellen ausgelegt. Für 4K sollten Sie ein anderes Modell in Betracht ziehen.

Ist das Gerät HDCP-kompatibel?

Ja, es unterstützt HDCP 1.4.

Wie reinige ich das Gerät?

Wischen Sie das Gehäuse mit einem trockenen, weichen Tuch ab. Verwenden Sie keine Flüssig- oder Aerosolreiniger.

Welche Kabel werden für die Installation benötigt?

Sie benötigen ein HDMI-Kabel von der Quelle zum Sender, ein Ethernetkabel (Cat5e oder Cat6) zwischen Sender und Empfänger und ein HDMI-Kabel vom Empfänger zum Display.

Kann ich nur Audiosignale verlängern?

Ja, der CSW100 hat einen 3,5-mm-Audioeingang und -ausgang für die analoge Audioverlängerung.

Was soll ich tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie alle Kabelverbindungen, stellen Sie sicher, dass Strom zugeführt wird, und vergewissern Sie sich, dass Quelle und Anzeige kompatibel sind. Wenn die Probleme weiterhin bestehen, wenden Sie sich an den PureLink-Support.

BEDIENUNGSANLEITUNG CSW100 PureLink

- Um Kurzschlüssen vorzubeugen, nutzen Sie dieses Produkt bitte ausschließlich innerhalb geschlossener und trockener Räume. Nicht in feuchten Umgebungen, wie z. B. in der Nähe eines Bades, Schwimmbades usw. verwenden.

- Setzen Sie die Komponenten Ihres Systems nicht extrem hohen Temperaturen oder starker Lichtquellen aus.

- Bei einer zweckwidrigen Verwendung, selbst getätigten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantieansprüche. PureLink übernimmt keinerlei Produkthaftung bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck. PureLink übernimmt für Folgeschäden keine weitere Haftung, als die gesetzliche Produkthaftung.

• Dieses Produkt ist kein Spielzeug. Bitte immer außerhalb der Reichweite von Kindern halten.

- Das Produkt niemals öffnen (außer Batteriefach): Das Gerät kann Teile enthalten, welche mit lebensgefährlicher Stromspannung versorgt werden. Überlassen Sie Reparaturen und die Wartung ausschließlich Fachleuten.

- Halten Sie die Batterien außerhalb der Reichweite von Kindern. Entsorgen Sie die Batterien sachgerecht als Sondermüll. Verwenden Sie niemals alte und neue oder unterschiedliche Typen von Batterien gleichzeitig. Wenn Sie das System längere Zeit nicht benutzen, entfernen Sie die Batterien. Achten Sie beim Einlegen der Batterien auf die korrekte Polarität (+ / -): Bei falscher Benutzung der Batterien besteht Explosionsgefahr!

- Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegebenen Wert übereinstimmt. Schließen Sie niemals einen beschädigten Netzadapter oder ein Netzkabel an. In diesem Fall nehmen Sie Kontakt zu Ihrem Händler auf.

1. EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb des PureLink CSW100, welcher ein HD Signal drahtlos zu Ihrem HDTV oder HD Projektor verteilen kann.

Beispiele für HD Quellgeräten sind: Blu-ray Player, HD Settop Box, PlayStation4, XboxOne, usw. Der CSW100 unterstützt FullHD Auflösungen bis zu 1080p sowie sämtliche 3D Auflösungen. Mit der eingebauten Weiterleitungsfunktion (HDMI Out) am Sender können Sie sowohl am Haupt- wie auch am Zweitbildschirm sowie auf dem HD Projektor (über den Empfänger) denselben Inhalt sehen. Die eingebaute Infrarot Verlängerungsfunktion ermöglicht es Ihnen, HD Geräte über Ihre eigene Fernbedienung zu bedienen, während diese sich z. B. in einem verschlossenen Schrank befinden!

Alle PureLink Produkte werden mit großer Sorgfalt hergestellt und sind von herausragender Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Funktionen dieses Produkts optimal nutzen zu können.

2. VERPACKUNGSINHALT

1x PureLink CSW100 Transmitter (TX)

1x PureLink CSW100 Receiver (RX)

1x IR Empfänger

1x IR Emitter

2x Netzadapter 5V1A (Micro USB)

1x Anleitung

1x Handbuch

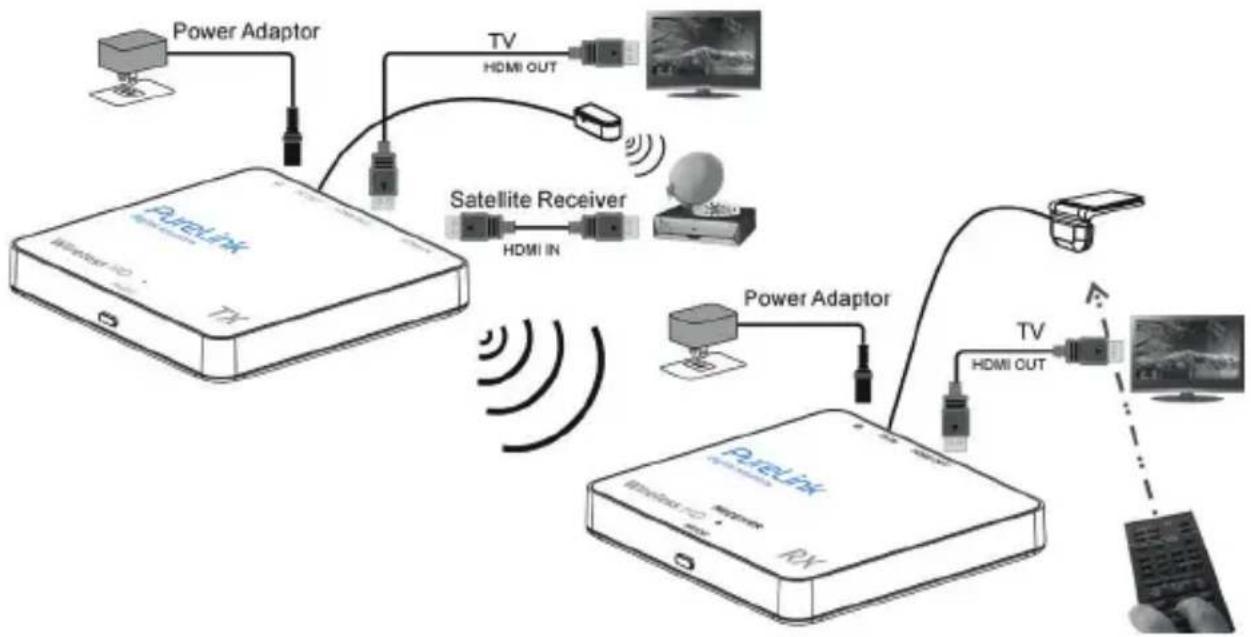

3. VERBINDUNG

Schritt 1:

Verwenden Sie ein HDMI Kabel um den HDMI Eingang des CSW100 Transmitters mit einem Quellgerät zu verbinden. Nutzen Sie optional ein weiteres HDMI Kabel, um ein Display an den HDMI Ausgang des Transmitters anzuschließen (Loop Through).

Schritt 2:

Verwenden Sie ein HDMI Kabel um den HDMI Ausgang des CSW100 Empfängers mit einem Display zu verbinden.

Schritt 3:

(Überspringen Sie diesen Schritt, sofern Sie keine IR Verlängerung benötigen)

Verbinden Sie den IR Emitter mit dem SCW100 Transmitter. Platzieren Sie dann den den Emitter direkt vor vor dem IR Empfänger des Quellgeräts. Verbinden Sie den IR Empfänger mit dem CSW100 Empfänger. Platzieren Sie das Empfängermodul an einer für die Fernbedienung des Quellgeräts zugänglichen Stelle.

Schritt 4:

Verbinden Sie einen DC 5V1A Stromadapter mit dem Stromeingang (Micro USB) des CSW100 Transmitters.

Schritt 5:

Verbinden Sie den anderen DC 5V1A Stromadapter mit dem Stromeingang (Micro USB) des CSW100 Empfängers.

Schritt 6:

Um Transmitter und Empfänger zu pairen, drücken Sie zunächst die MODE Taste auf dem Receiver und dann die MODE Taste auf dem Transmitter.

4. ANWENDUNG

A. Installation

1. Stellen Sie sicher, dass die Netzspannung mit den Spezifikationen des Stromadapters kompatibel ist.
2. Nutzen Sie ausschließlich die dem CSW100 beigelegten Stromadapter Sollten Sie Ihren eigenen Adapter verwenden, stellen Sie unbedingt sicher, dass dieser die Ausgangsspezifikationen „DC 5V1A, center positive“ unterstützt.
3. In direkter Sichtlinie beträgt die maximale Übertragungsdistanz des CSW100 ca. 30 Meter. Die Distanz wird durch Hindernisse in der Sichtlinie, wie Wände oder Gegenstände reduziert. Die optimale Übertragungsdistanz liegt bei unter 30 Metern.
4. Um eine zufriedenstellende IR Fernbedienung zu erreichen, richten Sie die Fernbedienung immer direkt auf den IR Empfänger und drücken Sie die Knöpfe kräftig. Einige Fernbedienungen erfordern das Halten der entsprechenden Taste für ca. 1 Sekunde. Der Empfangswinkel des IR Empfängers beträgt +/-15°.
5. Fernbedienungen können in einer Distanz von 0,3m - 5,0m verwendet werden.

1. Drücken Sie zunächst die MODE Taste auf dem Receiver
2. Sie sehen eine Nachricht „Connecting through Pairing ... " auf dem Bildschirm.
3. Drücken Sie dann die MODE Taste auf dem Transmitter.

1. Warten Sie einige Sekunden auf die automatische Verbindung.

C. IR Verlängerungsfunktion

1. Stellen Sie sicher, dass der IR Emitter richtig mit dem CSW100 Transmitter verbunden wurde.
2. Stellen Sie sicher, dass der IR Empfänger richtig mit dem SCW100 Empfänger verbunden wurde.
3. Nutzen Sie die Fernbedienung Ihres Quellgeräts um diese Quelle von der CSW100 Receiverseite aus zu kontrollieren.

Hinweis: Bedecken Sie die CSW100 Module niemals mit Objekten oder Gegenständen! Diese könnten die Luftzirkulation blockieren und so ernsthafte Schäden oder Verletzungen herbeiführen. Die Garantie geht hierbei ebenfalls verloren.

5. HÄUFIG GESTELLTE FRAGEN

1. Wenn kein Bild angezeigt wird:

Stellen Sie sicher, dass eine direkte Verbindung von Quelle und Display funktioniert. Prüfen Sie, ob alle Stecker richtig verbunden sind und ob die Kabel die benötigte Bandbreite unterstützen. Es werden PureLink High Speed HDMI Kabel empfohlen. Entfernen Sie den Stromanschluss, um den CSW100 neu zu starten.

2. Wenn kein Sound ertönt:

Überprüfen Sie zunächst die Lautstärkeeinstellung am Display. Stellen Sie sicher, dass eine direkte Verbindung von Quelle und Display funktioniert. Prüfen Sie das Kabel, ob es überhaupt Audioübertragung unterstützt (DVI). Eventuell funktioniert die HDCP Einstellung nicht beim ersten Mal; entfernen Sie den Stromanschluss, um den CSW100 neu zu starten.

3. Wenn kein 3D Effekt sichtbar ist (Nur bei 3D Hardware):

Stellen Sie sicher, dass die 3D Funktionen des Quellgerätes sowie des Displays eingeschaltet sind. Stellen Sie sicher, dass die 3D Shutterbrillen ausreichend mit Strom versorgt sind (Aktives 3D). Überprüfen Sie die Stromversorgung des Systems.

4. Wenn das Bild instabil ist oder sich digitaler Schnee abzeichnet:

Eventuellerhält das Signal Störeinflüsse durch andere Wireless Geräte oder starke Stromquellen innerhalb des Raums (z.B. WiFi Reouter, Mikrowellenofen, Klimaanlage). Halten Sie den CSW100 fern von solchen Störungsquellen. Die Übertragungsdistanz wird durch Hindernisse in der Sichtlinie, wie Wände oder Gegenstände reduziert. Sollte dies der Fall sein, platzieren Sie den CSW100 an einer anderen Stelle, an der Sie eine ausreichende AV Signalqualität erreichen. Die Ausrichtung des Transmitters ist ebenfalls ausschlaggebend für die Verbindungsqualität.

5. Wenn die Wireless Verbindung fehlschlägt:

Stellen Sie sicher, dass CSW100 sowie alle verbundenen Geräte eingeschaltet sind. Entfernen Sie den Stromanschluss, um den CSW100 neu zu starten.

6. Wenn die IR Verlängerungsfunktion nicht funktioniert:

Stellen Sie sicher, dass der IR Emitter richtig mit dem CSW100 Transmitter verbunden wurde und dieser sich direkt gegenüber des IR Receivers des Quellgeräts befindet. Die IR Verlängerungsfunktion funktioniert mit allen 30\~60kHz IR Fernbedienungen. Einige Systeme verwenden andere Frequenzbereiche oder der IR Puls ist zu kurz, um die Signale adäquat weiterleiten zu können.

6. TECHNISCHE DATEN

Auflösungen

Unterstützte Video-Auflösungen (HDMI) 1080p, 720p, 576p, 480p Unterstützte PC Auflösung (max.) Max. 1920 x 1080 px Unterstützte 3D Daten Frame Packing 1080p@24Hz,720p@50/60Hz Unterstützte Audio-Formate (digital) MP1/2/3, AC3, Dolby 5.1 only Unterstützte Standards (HDMI) HDMI, HDCP 2.0, EDID 1.3

Drahtlos

Frequenzbereich 20 / 40 MHz (5GHz) Maximale Reichweite Bis zu 30m Sichtlinie Systemlatenz Max. 0,5 Sekunden

Sender

HDMI Eingang 1x HDMI Ausgang 1x IR Verlängerung LED Ja Maße 84,9 x 83 x 13,5mm

Empfänger

HDMI Ausgang 1x Maße 84,9 x 83 x 13,5mm

Infrarot

Unterstützte IR Frequenz 36kHz – 56kHz (NEC, RC5, RC6)

Stromversorgung

Spezifikationen 100-204V AC @ 50-60Hz, 5V3A DC

Der Hersteller behält sich das Recht vor, Änderungen an Hardware, Verpackung, Handbuch oder anderen dazugehörigen Dokumenten ohne vorausgehenden Hinweis zu ändern. Die Marken HDMI, HDMI High-Definition Multimedia Interface und das HDMI Logo sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den USA und anderen Staaten. CSW100 beinhaltet HDMI® Technologie.

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltsmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden sie sich bitte an die örtliche Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

PureLink GmbH

Von-Liebig-Straße 10

D - 48432 Rheine

Germany

Telefon: [phone] -0

Fax: [phone] -99

E-mail: [e-mail]

Internet: www.purelink.de
