BEDIENUNGSANLEITUNG ProSpeed PureLink

User Manual | Benutzerhandbuch

SAFETY WARNINGS

• Um Kurzschlüssen vorzubeugen, nutzen Sie dieses Produkt bitte ausschließlich innerhalb geschlossener und trockener Räume. Nicht in feuchten Umgebungen, wie z. B. in der Nähe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponenten Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst getätigten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantieansprüche. PureLink übernimmt keinerlei Produkthaftung bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck. PureLink übernimmt für Folgeschäden keine weitere Haftung, als die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Bitte immer außerhalb der Reichweite von Kindern halten.
• Das Produkt niemals öffnen (außer Batteriefach): Das Gerät kann Teile enthalten, welche mit lebensgefährlicher Stromspannung versorgt werden. Überlassen Sie Reparaturen und die Wartung ausschließlich Fachleuten.
• Halten Sie die Batterien außerhalb der Reichweite von Kindern. Entsorgen Sie die Batterien sachgerecht als Sondereimüll. Verwenden Sie niemals alte und neue oder unterschiedliche Typen von Batterien gleichzeitig. Wenn Sie das System längere Zeit nicht benutzen, entfernen Sie die Batterien. Achten Sie beim Einlegen der Batterien auf die korrekte Polarität (+ / -): Bei falscher Benutzung der Batterien besteht Explosionsgefahr!
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegebenen Wert übereinstimmt. Schließen Sie niemals einen beschädigten Netzadapter oder ein Netzkabel an. In diesem Fall nehmen Sie Kontakt zu Ihrem Händler auf.

1. EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb des PureLink WHD100-V2, an welchen Sie bis zu 2 HD Geräte anschließen und das HD Signal drahtlos zu Ihrem HDTV oder HD Projektor verteilen können. Beispiele für HD Quellgeräten sind: Blu-ray Player, HD Settop Box, PlayStation4, XboxOne, usw.

Der WHD100-V2 unterstützt Full HD Auflösungen bis zu 1080p sowie sämtliche 3D Auflösungen. Mit der eingebauten Weiterleitungsfunktion (HDMI Out) am Sender können Sie sowohl am Haupt- wie auch am Zweitbildschirm sowie auf dem HD Projektor (über den Empfänger) denselben Inhalt sehen. Die eingebaute Infrarot Verlängerungsfunktion ermöglicht es Ihnen, HD Geräte über Ihre eigene Fernbedienung zu bedienen, während diese sich z. B. in einem verschlossenen Schrank befinden!

Alle PureLink Produkte werden mit großer Sorgfalt hergestellt und sind von herausragender Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Funktionen dieses Produkts optimal nutzen zu können.

2. VERPACKUNGSINHALT

1x PureLink WHD100-V2 Sender (TX)
1x PureLink WHD100-V2 Empfänger (RX)
1) PureLink WHD100-V2 IR Fernbedienung
1) HDMI Kabel
1) IR LED Verlängerungskabel
2) Energiesparender Netzadapter
2)( Stecker + Schrauben
1) Handbuch

DEUTSCH

3. INSTALLATION

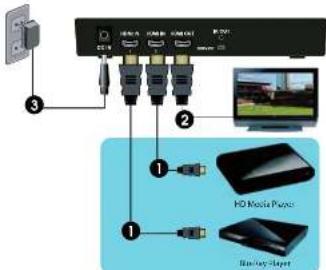

3.1 Anschlüsse des WHD100-V2 Transmitters (TX)

1 Schließen Sie bis zu 2 HD-Geräte (HDMI Ausgang) über HDMI-Kabel an Ihren WHD100-V2 Transmitter an. (HDMI IN)

1. Schließen Sie Ihren HDTV oder HD Projektor (HDMI IN) über ein HDMI Kabel an den WHD100-V2 Transmitter (HDMI OUT) an, um die eingebaute Weiterleitungsfunktion zu nutzen.

2. Schließen Sie den mitgelieferten Netzadapter an den DC IN des WHD100-V2 Transmitters und eine Steckdose an.

3.2 Anschlüsse des WHD100-V2 Empfängers (RX)

1. Schließen Sie Ihren HDTV oder HD Projektor (HDMI IN) mit einem HDMI Kabel an den WHD100-V2 Empfänger (HDMI OUT) an.

2. Schließen Sie den mitgelieferten Netzadapter an den DC-Eingang des WHD100-V2 Empfängers und eine Steckdose an.

Hinweis: Verwenden Sie die mitgelieferten 2 Dübel und 2 Schrauben, wenn Sie den PureLink WHD100-V2 Empfänger an der Wand befestigen möchten (beispielsweise hinter Ihrem HDTV).

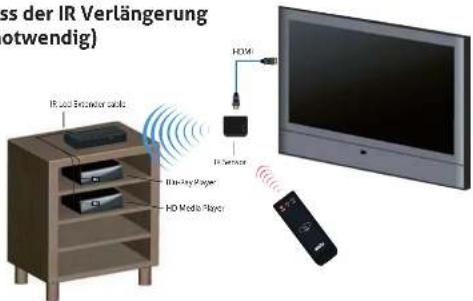

3.3 Anschluss der IR Verlängerung (sofern notwendig)

Verbinden Sie das IR LED Verlängerungskabel mit dem IR OUT Anschluss des WHD100-V2 Transmitters. Befestigen Sie die IR LED an der Vorderseite Ihrer HD-Geräte. Diese wird nun alle IR Befehle weiterleiten, die vom IR Sensor des WHD100-V2 Empfänger empfangen werden.

Achtung: Das IR Sensor Verlängerungskabel unterstützt 36kHz bis 56kHz (NEC, RC5, RC6) Infrarot-Fernbedienungen. Einige Geräte werden möglicherweise nicht unterstützt.

4. ANWENDUNG

4.1 Anwendung des PureLink WHD100-V2

1. Legen Sie zwei AAA-Batterien in die Fernbedienung ein.
2. Nachdem Sie den Netzadapter an die Steckdose angeschlossen haben, schalten sich der PureLink WHD100-V2 Sender und Empfänger automatisch ein.

1. Steht das WHD100-V2 Set auf Standby (rote POWER LED), drücken Sie auf die Ein/Aus Taste des WHD100-V2 Transmitters & Empfängers um diese einzuschalten. Die Inbetriebnahme des Systems nimmt ca. 80 Sekunden in Anspruch.
2. Während des Aufwärmens wird die Power LED blau blinken, bis die Signalverbindung zwischen dem Sender & Empfänger hergestellt ist.

Achtung: Zur Gewährleistung einer optimalen Verbindung stellen Sie Sender und Empfänger mindestens 2 Meter voneinander entfernt auf.

1. Schalten Sie den HDTV oder HD-Projektor (im HDMI Modus) und das HD Quellgerät, welches Sie nutzen möchten EIN.

1. Drücken Sie auf die Source Taste, bis Sie das Videomaterial vom Quellgerät sehen. Die Umschaltzeit zwischen zwei Quellen kann ca. 15 - 20 Sekunden betragen.
2. Wenn alles normal funktioniert, wird die POWER LED und SOURCE LED dauerhaft blau aufleuchten. (Sehen Sie im anderen Falle die nachstehende Tabelle)

Modus Statusbeschreibung		Power LED Empfänger	Status LED Empfänger	Wiedergabe auf HDTV / Projektor
Standby	Ceringer Stromverbrauch, alle Funktionären sind ausgeschaltet	Rot Aus
Hochfahren	System schaltet sich ein, maximale Dauer 80 Sekunden	Blinkt blau Blinkt
Keine Verbindung	Wenn des System während des Einschaltens nach 80 Sekunden keine Verbindung herstellen kann, wird es weiter nach verfügbaren flattalen stichen.	Blinkt blau Blinkt
Verbunden	Kein Stingangssignal der gewöhlten Quelle erkenbar	Blau Blinkt 3x pro Sekunde		[OK55]
	Videoauflösung wird nicht unterstützt	Blau Blinkt 3x pro Sekunde		[407C]
	Videoauflösung wird erkannt und Verbindung zwischen Sendor und Empfänger ist stabil.	Blau Blau		Audie und Video wird auf Ihnom HDTV / Projektor wiedergegeben

4.2 Die Fernbedienung

Taste Funktion Bedienung
POWER	Schaltet den WHD100 Vz Sender / Empfänger EIN / AUS	Rücken Sie auf den Sender oder Empfänger und drücken Sie die Taste, um das System EIN / AUS zu schalten.
INFO	Zeigt Informationen auf dem Schirm über „Channel“, Source“, „Resolution“ und „Signal Quality“	Drücken Sie 1st, um diese auf dem HDTV oder Projektor anzuzelgen.Drücken Sie nochmals, um die Anzeige auszuschalten.
IR Verändert die IR Frequenz		Drücken Sie einmal, um die Frequenz einzuzelgen.Drücken Sie nochmals, um diese auf 38kHz 47kHz oder 56kHz umzu- stollen.
SOURCE	Schaltet zwischen dem HDMI Eingang 1 und Eingang 2	Drücken Sie 1st, um auf das andere HD Gerät umzuschalten.

4.3 4.3 LOOP-THROUGH Funktion/ Weiterleitung

Aktivieren / Deaktivieren der Weiterleitungsfunktion am WHD100-V2 Transmitter.

Aktivieren:

Drücken Sie, nachdem Sie sowohl den WHD100-V2 Sender wie auch den Empfänger eingeschaltet haben, einmal auf die Power-Taste des Empfängers. Der Empfänger wird dann in den Standby Modus und der Sender in die Weiterleitungsfunktion schalten. Der an den Empfänger angeschlossene HDTV oder Projektor wird 3 Sekunden lang ein Loop-Through Symbol anzeigen.

Deaktivieren:

Drücken Sie, nachdem Sie sowohl den WHD100 Sender wie auch den Empfänger eingeschaltet haben, einmal auf die Power-Taste des Senders. Der Sender, wie auch Empfänger werden beide in den Standby Modus schalten und die Weiterleitungsfunktion am Sender ist ausgeschaltet. Der an den Empfänger angeschlossene HDTV oder Projektor wird 3 Sekunden lang ein Loop-Through Symbol anzeigen.

5. HÄUFIG GESTELLTE FRAGEN

Keine Verbindung

Wenn der PureLink WHD100-V2 nach dem Einschalten innerhalb von 80 Sekunden keine stabile Verbindung herstellen kann, befindet sich der WHD100-V2 Empfänger wahrscheinlich außer Reichweite des Senders. Stellen Sie beide Geräte näher aneinander (mit einer Mindestentfernung von 2 Metern) und kontrollieren Sie, ob die Verbindung nun zustande kommt.

Kein Eingangssignal der gewählten Quelle erkennbar

Der PureLink WHD100-V2 erkennt kein Eingangssignal an der ausgewählten SOURCE (Quelle).

• Überprüfen Sie, ob die richtige HDMI Quelle ausgewählt ist und ob diese eingeschaltet ist.
• Überprüfen Sie, ob das HDMI Kabel zwischen dem PureLink WHD100-V2 Sender und dem HD Gerät richtig angeschlossen ist.
• Ersetzen Sie das HDMI Kabel zum HD Gerät durch ein anderes.

Videoauflösung wird nicht unterstützt

Die an Ihrem HD Gerät eingestellte Videoauflösung wird vom WHD100-V2 Sender nicht erkannt.

- Schließen Sie das HD Gerät direkt mittels eines HDMI Kabels an den HDTV oder Projektor an und überprüfen Sie, ob die eingestellte Videoauflösung mit den unterstützten Auflösungen (Seite 15) übereinstimmt.

Sie haben noch Fragen, die bisher im Obigen nicht beantwortet wurden? Kontaktieren Sie uns unter www.purelink.de/service/support

6. TECHNISCHE DATEN

Auflösungen

Unterstützte Video-Auflösungen (HDMI)	480p, 576p, 720p, 1080i, 1080p
Unterstützte PC Auflösung (max.)	1600 x 1200 px
Unterstützte 3D Daten	1080p@23.98/24 Hz, 720p@59.94/60/50 Hz
Unterstützte Audio-Formate (digital)	bis zu 6 Mbps AC-3 und DT5
Unterstützte Standards (HDMI)	HDCP 2.0, EDID/E-DCC1.1, CEC

Drahtlos

Frequenzbereich	4,9 - 5,9 GHz
Maximale Reichweite	Bis zu 20 Meter LOS (Line Of Sight / Sichtlinie)Bis zu 7 Meter außerhalb LOS
Systemlatenz	Keine Latenz (<1ms)
Sender
HDMI Eingang	2x HDMI-A (19-pin Buchse)
HDMI Ausgang	1x HDMI-A (19-pin Buchse), eingebauter HDMI Switcher
IR Verlängerung LED	2.5mm Anschluss
Maße	192 x 96,5 x 31,5 mm
Empfänger
HDMI Ausgang	1x HDMI-A (19-pin Buchse)
Maße	95 x 95 x 31,5 mm
Infrarot
Unterstützte IR Frequenz	36kHz - 56kHz
Stromversorgung
Spezifikationen	100-240VAC @ 50-60Hz, 5VDC 3A

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausstüng, die direkt am Geräubund/oder an der Verpaudung mit die symbol Versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden dort. Das Symbol weistt daraite hin, dass das Produkt von regulärern Haushaltsümlt getrennt entsergt werden sollte. Es liegt in Ihrer Verantwortung, dieses Geräu und andere elektronische und elektronische Geräde oder die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammebelasten zu entworfen. Ordnungsgemäßiges Ensorgen und Recyclen trägt dazu bei, potentielle negative Folgen für Umwelt und die Verkaufteilte, die Verkaufteilte, die Verkaufteilte, die Verkaufteilte, die Verkaufteilte, die Verkaufteilte, die Verkaufteilte, die Verkaufteilte, die Verkaufteilte, die Verkaufteilte, die Verkaufteilte, die Verkaufteilte, die Verkaufteilte, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, Die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkaufsichtete, die Verkurschusserte und sonstige Absentivitäten (durchschnittliche Versorgungsdienisse oder den Hilanziert, bei dem Sie das Produkt erworben haben)

APPENDIX - SUPPORTED RESOLUTIONS ANHANG - UNTERSTÜTZTE AUFLÖSUNGEN
