Marke	Megasat
Modell	3600
Produkttyp	Digitaler Decoder (Set-Top-Box)
Maße	Ca. 250 x 180 x 50 mm
Gewicht	Ca. 1,0 kg
Stromversorgung	DC 12V / 1A über externen Adapter
Stromverbrauch	< 10 W (Standby < 0,5 W)
Videoausgang	HDMI, Composite (RCA), Scart (optional)
Audioausgang	HDMI, Analog Stereo (RCA), Digital koaxial
Tuner	DVB-S/S2 (Satellit) oder DVB-T2 (terrestrisch) – Modellvariante prüfen
Elektronischer Programmführer (EPG)	7/14-Tage-EPG-Unterstützung
Senderspeicher	Bis zu 5000 Sender (TV & Radio)
Aufnahme	Live-TV pausieren, USB-Aufnahme (FAT32/NTFS) auf externem Speicher
Zeitversetzung	Unterstützt (bis zu 2 Stunden, abhängig von USB-Geschwindigkeit)
Medienwiedergabe	USB-Wiedergabe: MP4, AVI, MKV, MP3, JPEG usw.
Kindersicherung	Ja, Sendersperre mit PIN
Software-Update	Über USB oder OTA (falls unterstützt)
Fernbedienung	Infrarot, im Lieferumfang enthalten (Batterien: AAA x 2)
Anschlüsse	Antenneneingang, HDMI, USB 2.0 x 2, Ethernet (optional), IR-Verlängerung
Montage	Tischaufstellung, optionaler Wandmontagesatz
Betriebstemperatur	0°C bis 40°C
Lagertemperatur	-20°C bis 60°C
Luftfeuchtigkeit	20% - 80% nicht kondensierend
Wartung	Mit einem weichen, trockenen Tuch reinigen; Lösungsmittel vermeiden
Sicherheitshinweise	Nicht Regen oder Feuchtigkeit aussetzen; nur mitgelieferten Adapter verwenden
Ersatzteile / Reparierbarkeit	Netzadapter, Fernbedienung; DIY-Reparatur nicht empfohlen

Häufig gestellte Fragen - 3600 MEGASAT

Wie schließe ich den Megasat 3600 an meinen Fernseher an?

Schließen Sie das HDMI-Kabel (oder Composite RCA) vom Decoder an Ihren Fernseher an. Verbinden Sie das Satelliten-/Antennenkabel mit Antenneneingang. Stecken Sie den Netzadapter ein und schalten Sie das Gerät ein.

Warum habe ich kein Signal an meinem Decoder?

Überprüfen Sie, ob die Satellitenschüssel oder Antenne korrekt ausgerichtet und das Kabel fest angeschlossen ist. Stellen Sie auch sicher, dass der Decoder auf die richtige Eingangsquelle an Ihrem Fernseher eingestellt ist.

Wie suche ich nach Sendern?

Gehen Sie zu Menü > Installation > Automatischer Sendersuchlauf. Wählen Sie Ihren Satelliten- oder Antennentyp und starten Sie den Suchlauf. Der Decoder speichert alle gefundenen Sender.

Kann ich mit diesem Decoder TV-Programme aufnehmen?

Ja, schließen Sie einen USB-Stick (32GB-1TB, FAT32/NTFS) an den USB-Anschluss an. Drücken Sie die Aufnahmetaste auf der Fernbedienung oder verwenden Sie den EPG, um Aufnahmen zu planen.

Wie aktualisiere ich die Software?

Laden Sie die neueste Firmware von der Megasat-Website herunter. Kopieren Sie die Datei auf einen USB-Stick, stecken Sie ihn in den Decoder, gehen Sie zu Menü > Einstellungen > Firmware-Update und wählen Sie die Datei aus.

Die Fernbedienung funktioniert nicht. Was soll ich tun?

Ersetzen Sie die AAA-Batterien durch neue. Stellen Sie sicher, dass nichts den Infrarotsensor an der Vorderseite blockiert. Wenn immer noch keine Reaktion erfolgt, versuchen Sie, die Fernbedienung erneut zu pairen oder wenden Sie sich an den Support.

Wie richte ich die Kindersicherung ein?

Gehen Sie zu Menü > Einstellungen > Kindersicherung. Legen Sie eine 4-stellige PIN fest (Standard oft 0000) und sperren Sie bestimmte Sender oder Programme nach Altersfreigabe.

Kann ich den Decoder mit einer terrestrischen Antenne verwenden?

Wenn Ihr Modell DVB-T2-kompatibel ist, ja. Andernfalls überprüfen Sie das Etikett auf dem Gerät – es könnte nur für Satellit sein. Für terrestrischen Empfang benötigen Sie eine UHF-Antenne und die richtige Abstimmung.

Welche Videoformate werden über USB unterstützt?

Der Decoder unterstützt MP4, AVI, MKV und TS-Videodateien. Audioformate umfassen MP3, WMA, AAC. Bilder: JPEG, PNG, BMP.

Wie setze ich den Decoder auf die Werkseinstellungen zurück?

Gehen Sie zu Menü > Einstellungen > Werkseinstellungen. Geben Sie ggf. die PIN ein (Standard 0000). Dadurch werden alle Sender und benutzerdefinierten Einstellungen gelöscht. Bestätigen Sie den Reset.

BEDIENUNGSANLEITUNG 3600 MEGASAT

Sicherheitshinweise....03

1. Referenz

1.1 Allgemeine Merkmale 04
1.2 Lieferumfang....04

2. Bezeichnungen und Tastenbelegung

2.1 Vorderseite 05
2.2 Rückseite....05
2.3 Fernbedienung....06

3. Anschließen des Receivers

3.1 Anschließen des Receivers 07

4. Hauptmenü

4.1 Programmliste 08
4.2 Installation 10
4.3 System....15
4.4 Werkzeuge....16
4.5 Spiele....16

5. Zusätzliche Information

5.1 Fehlerbehebung 17
5.2 Technische Daten....18

Sicherheitshinweise

Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.

Netzanschluss: Vorder Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100\~240 V, 50/60Hz.

Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit: Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung: Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen. Stellen Sie das Gerät nicht auf Teppiche oder weichen Möbeln. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus. Stellen Sie keine anderen elektrichen Geräte auf die Obereite des Gerätes.

Erstickungsgefahr: Lassen Sie Kindernicht mit Folien oder anderen Verpackungsteilen spielen, es besteht Erstickungsgefahr.

Reinigung: Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch oder einem milden Spülmittel (keine Lösungsmittel).

Anschluss: Trennen Sie den Receiver vom Stromnetz, wenn Sie ihn an das LNB anschließen um mögliche Schäden zu vermeiden.

Standort: Stellen Sie das Gerät nicht ins Freie um um Schäden durch Blitz, Regen oder Sonneneinstrahlung zu vermeiden.

Öffnen des Gerätes: Entfernen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

1. Referenz

1.1 Allgemeine Merkmale

• DVB-S Satelliten konform
• DiSEqC 1.0, 1.1, 1.2, USALS
• 4-stelliges Display
• 7 Tasten Frontbedienung
- Unterstützung SCPC & MCPC-Empfang von C / Ku-Band Satelliten LNB
• Universal, Single, Single S & C-Band-Breitband-LNB
• PAL / NTSC-Konvertierung
- Variables Seitenverhältnis (4:3, 16:9) mit Pan Vektor oder Letter Box
- Favoritenlisten
- Kindersicherung
• Bildschirmmenü mit voller Farbauflösung
• Videotext- und Untertitel-Unterstützung (OSD)
- 7 Tage EPG (Electronic Program Guide) für Programminformationen
- Mehrsprachiges Menü

1.2 Lieferumfang

• Megasat 3600
• Fernbedienung
• Batterien
  • Bedienungsanleitung

2. Bezeichnungen und Tastenbelegung

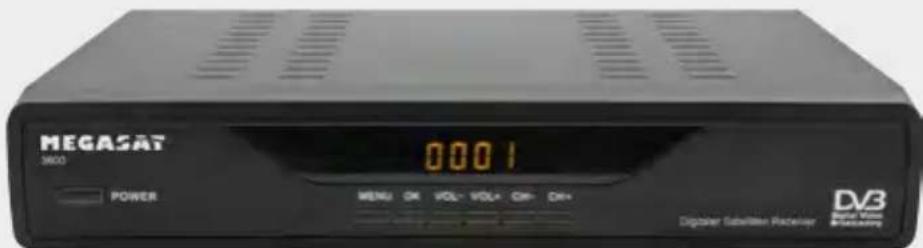

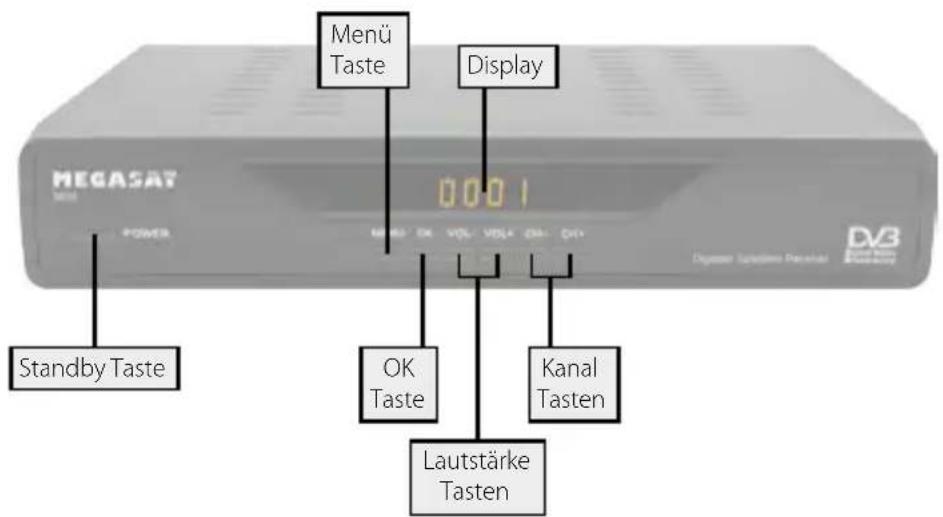

2.1 Vorderseite

2.2 Rückseite

2. Bezeichnungen und Tastenbelegung

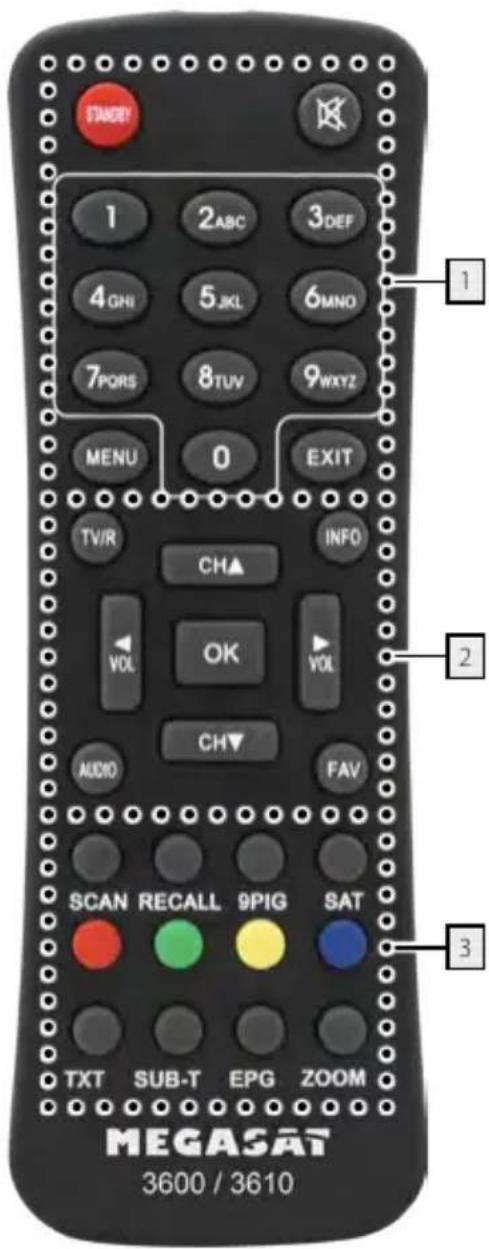

2.3 Fernbedienung

Bereich 1

STANDBY Ein-/Ausschalten des Gerätes

MUTE Stummschalten des Tones

NUMERIC KEYS (0\~9) Programmwechsel / Zifferneingabe

MENU Um in das Hauptmenü zu gelangen

EXIT Verlässt das Hauptmenü

Bereich 2

TV/R Wechsel zwischen TV und Radio Empfang

INFO Zeigt Informationen des aktuellen Programms

CH +/- Wechselt TV/Radio Programme (hoch/runter)

VOL +/- Regelt die Lautstärke (laut/leise)

OK Bestätigung der Auswahl / Öffnen der Programmliste

AUDIO Auswahl oder Wechsel der Audiospur

FAV Zeigt die Favoritenliste (wenn Favoriten vorhanden)

Bereich 3

RECALL Wechselt zum letzten gesehenen Programm

9PIG Zeigt 9 Programme auf dem TV Bildschirm

SAT Zeigt die gespeicherte Satellitenliste

RED Funktionstaste

GREEN Funktionstaste

YELLOW Funktionstaste

BLUE Funktionstaste

TXT Zeigt den Videotext des jeweiligen Senders

SUB-T Anzeigedes Untertitels (wenn verfügbar)

EPG Zeigt das EPG (Elektronische Programmzeitschrift)

ZOOM Zoom Funktion des aktuellen Fernsehbildes

3. Anschließen des Receivers

3.1 Anschließen des Receivers

1. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs über einem DiSEqC Schalter oder Multischalter.
2. Verbinden Sie das Scartkabel mit Ihrem Fernseher.
3. Achten Sie darauf, das an Ihrem Fernseher der entsprechende Eingangskanal ausgewählt ist (z.B. Scart 1).

Nach dem Anschließen an alle anderen erforderlichen Komponenten, schalten Sie den Receiver ein.

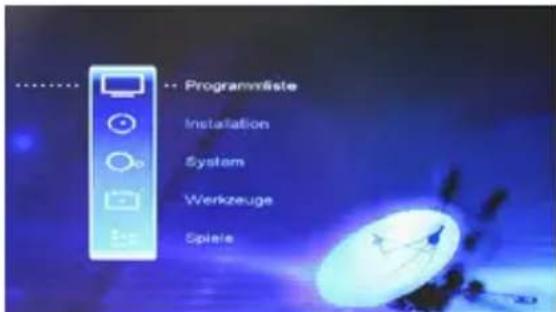

Drücken Sie die MENU Taste um in das Menü zu gelangen.

Das Hauptmenü besteht aus:

• Programmliste
• Installation
• System
• Werkzeuge
• Spiele

Mit den ▲▼ Tasten wählen Sie einen Menüppunkt aus und bestätigen diesen mit OK. So gelangen Sie in das jeweilige Untermenü. Wenn Sie ein das Menü oder ein Untermenü wieder verlassen möchten, drücken Sie MENÜ Taste um Schritt für Schritt aus den Menüs zu gelangen.

Hinweis:

Das Standard Passwort für den Menüzugang ist: 0000

4.1 Programmliste

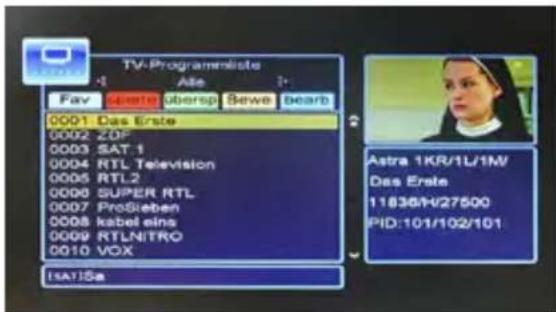

1. TV Programmliste

Hier können Sie Programme sperren, überspringen, bewegen, sortieren, umbenennen, löschen und Favoritenlisten anlegen.

Favoriten anlegen

Drücken Sie die FAV Taste auf der Fernbedienung, um die Favoritenfunktion zu aktivieren. Mit den ▲▼ Tasten wählen Sie das jeweilige Programm aus und bestätigen es mit OK. Anschließend werden Sie aufgefordert in welcher Favoritenliste das ausgewählte Programm gespeichert werden soll. Bestätigen Sie mit OK und verlassen Sie das Menüfenster mit der EXIT Taste. Ausgewählte Favoriten erkennen Sie am Herz-Sysmbol.

4. Hauptmenü

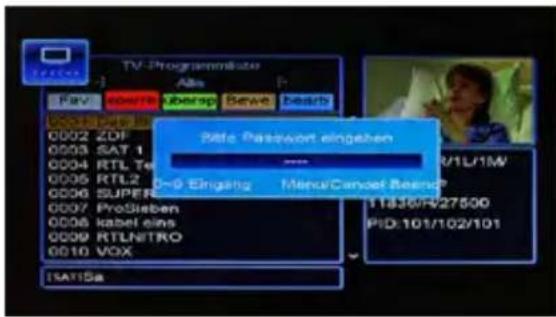

Sperren

Drücken Sie die ROTE Taste auf der Fernbedienung, um die Sperren-Funktion zu aktivieren. Hier können Sie ein Programm sperren. Nach drücken der OK Taste werden Sie aufgefordert ein Passwort zu vergeben. Sobald Sie auf dieses Programm wechseln, muss von nun an das Passwort eingegeben werden.

Überspringen

Drücken Sie die GRÜNE Taste auf der Fernbedienung, um die Überspringen-Funktion zu aktivieren. Wählen Sie ein Programm aus und bestätigen Sie mit OK. Dieses Programm wird von nun an übersprungen, wenn Sie mit den ▲▼ Tasten die Senderliste durchblättern. Das Programm kann aber direkt mit den Nummerntasten ausgewählt werden.

Bewegen

Drücken Sie die GELBE Taste auf der Fernbedienung, um die Bewegen-Funktion zu aktivieren. Wählen Sie ein oder mehrere Programme mit der OK Taste aus. Anschließend bestätigen Sie mit der INFO Taste die Auswahl. Gehen Sie mit den ▲▼ Tasten auf die gewünschte Position und drücken die OK Taste. Die ausgewählten Programme befinden sich nun auf der ausgewählten Position.

Bearbeiten

Drücken Sie die BLAUE Taste weitere Bearbeitungen vorzunehmen.

ROTE Taste (Sortieren): Sortieren Sie Programme von A-Z, von Z-A, von frei nach verschlüsselt, nach gesperrten oder Standard.

GRÜNE Taste (Bearbeiten): Hier können Programme umbenannt werden. Geben Sie mit den Nummerntasten einen beliebigen Namen ein. Wenn eine Taste mehrmals gedrückt wird, erscheinen weitere Buchstaben, bzw. Symbole.

ROTE Taste zum Wechsel zwischen Groß- und Kleinschreibung.

GRÜNE Taste um Zeichen zu löschen.

GELBE Taste um die Bearbeitung zu bestätigen.

BLAUE Taste um abzubrechen.

BLAUE Taste (Löschen): Wählen Sie ein Programm mit OK aus. Das Programm wird mit einem X-Symbol gekennzeichnet. Wiederholen Sie den Vorgang, wenn Sie weitere Programme löschen wollen. Nach drücken der EXIT Taste werden Sie gefragt ob Sie wirklich die ausgewählten Programme löschen wollen.

4. Hauptmenü

2. Radio Programmliste

Die Bearbeitung der Radio Programmliste erfolgt auf die gleiche Weise wie die Bearbeitung der TV Programmliste.

3. Alle löschen

Wenn Sie diesen Menüpunkt mit OK auswählen erscheint ein Hinweisfenster mit der Aufforderung, ob Sie wirklich löschen wollen. Bestätigen Sie mit JA, werden alle Programme aus der Senderliste gelöscht. Wählen Sie NEIN, um den Vorgang abzubrechen.

4.2 Installation

1. Antennen Verbindung

Hier können Sie zwischen einer festen oder einer motorgesteuerten Antenne auswählen. Bei der motorgesteuerten Antenne muss ein zusätzlicher DiSEqC Motor installiert werden. Dieser ist im Fachhandel erhältlich.

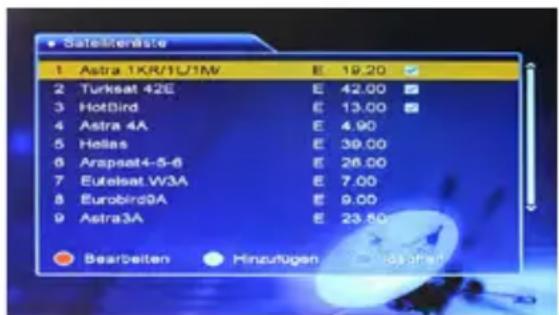

2. Satellitenliste

Hier können Sie die Satelliten auswählen, die beim Suchvorgang berücksichtigt werden sollen. Bestätigen Sie den jeweiligen Satelliten mit der OK Taste. Der Satellit wird mit einem Häkchen gekennzeichnet. Folgende Optionen sind zusätzlich möglich:

ROTE Taste (Bearbeiten): Hier kann der Name und der Längengrad geändert werden.

Nutzen Sie die Farbtasten für weitere Optionen:

ROTE Taste zum Wechsel zwischen Groß- und Kleinschreibung.

GRÜNE Taste um Zeichen zu löschen.

GELBE Taste um die Bearbeitung zu bestätigen.

BLAUE Taste um abzubrechen.GRÜNE Taste (Bearbeiten):

GRÜNE Taste (Hinzufügen): Hier können Sie einen Satelliten hinzufügen. Vergeben Sie anschließend einen Namen und den Längengrad.

BLAUE Taste (Löschen): Wählen Sie einen Satelliten mit den ▲▼ Tasten aus und drücken Sie anschließend die BLAUE Taste. Der zu

löschenede Satellit wird mit einem X-Symbol markiert.

Nach drücken der EXIT Taste werden Sie gefragt ob Sie wirklich den ausgewählten Satelliten löschen wollen.

4. Hauptmenü

3. Antennen Einstellung (Optionen nur bei „Feste Antenne“)

Hier können Sie diverse Einstellungen am jeweiligen Satelliten vornehmen.

Satellit

Wählen Sie mit den ◀▶ Tasten einen gewünschten Satelliten aus.

LNB Freq

Hier können Sie den LNB Typ entsprechend Ihrer Satellitenanlage einstellen. Die Standard Einstellung (Universal) ist in den meisten Fällen zutreffend.

Transponder

Hier werden alle verfügbaren Transponder des Satelliten angezeigt.

DiSEqC 1.0 / 1.1

Wird die Antenne mit einem DiSEqC Schalter betrieben, wird hier der DiSEqC Eingang der ausgewählten Satelliten konfiguriert (z.B. Port 1 = Astra / Port 2 = Hobird).

22K

Hier kann eine zusätzliche 22 KH/z Zuschaltung erfolgen (AN/AUS). Beim Betrieb eines Universal LNBs ist diese Funktion nicht verfügbar.

Toneburst

Das Tone-Burst Signal wurde entwickelt, um die einfache Umschaltung zwischen zwei LNBs zu erlauben und eignet sich für die Steuerung von Relais (zwei Eingänge auf einen Ausgang) sowie für Monoblock LNBs. Wählen Sie zwischen AUS, A oder B.

Polarität

Wählen Sie hier zwischen AUTO (automatisch), H (horizontal) oder V (vertikal). AUTO ist in den meisten Fällen zutreffend.

Signalstärke

Zeigt die Stärke des ausgewählten Satelliten.

Signalqualität

Zeigt die Qualität des ausgewählten Satelliten.

4. Hauptmenü

3. Antennen Einstellung (Optionen nur bei „Motorantenne“)

Hier können Sie diverse Einstellungen der Motorsteuerung vornehmen.

LNB Typ

Hier können Sie den LNB Typ entsprechend Ihrer Satellitenanlage einstellen. Die Standard Einstellung (Universal) ist in den meisten Fällen zutreffend.

Motortyp

Wählen Sie hier zwischen DiSEqC 1.2 und USALS.

Lokaler Längengrad

Geben Sie hier den Längengrad des Satelliten ein.

Lokaler Breitengrad

Geben Sie hier den Breitengrad des Satelliten ein.

Alle löschen (Nur aktiv bei Auswahl von DiSEqC 1.2)

Löschen Sie die aktuelle Satellitenposition.

Motoreinstellung

Bei Aktivierung des Motortyps USALS, wählen Sie hier den gewünschten Satelliten aus. Bei Motortyp DiSEqC 1.2 können Sie hier bis zu 63 Satellitenpositionen gespeichert werden. Wählen Sie den gewünschten Satelliten aus und gehen mit der ▼ Taste auf „Position Nr. und Sichern. Wählen Sie hier die erste Satellitenposition aus (z.B. 1). Gehen Sie nun mit der ▼ Taste auf „Speichern“. Drücken Sie nun die ◀▶ Tasten um den Spiegel zur gewünschten Position zu bewegen. Ist die Position erreicht, drücken Sie die OK Taste um die Drehung zu stoppen. Ein erneutes Drücken der OK Taste speichert die Daten. „Goto X“ dreht den Spiegel wieder in die Ausgangsposition. Neuberechnung löscht die aktuelle Satellitenposition und Sie können den Spiegel erneut ausrichten.

Limit Setup

Aktivieren Sie das West-/ Ost-Limit (max. Drehung des Spiegels). Wählen Sie z.B. West-Limit und gehen mit der ▼Taste auf „Speichern“. Drücken Sie nun die ◀▶ Tasten um den Spiegel zur gewünschten Position zu bewegen. Ist die Position erreicht, drücken Sie die OK Taste um die Drehung zu stoppen. Ein erneutes Drücken der OK Taste speichert die Daten. Zur „Referenz“ dreht den Spiegel wieder in die Ausgangsposition.

4. Hauptmenü

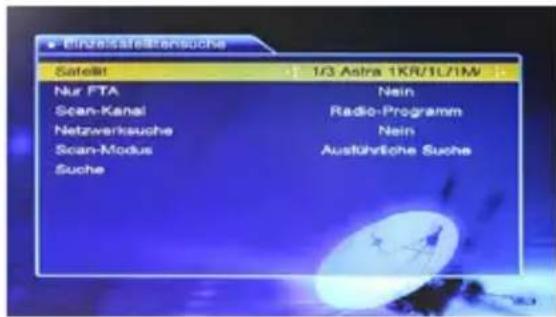

4. Einzelsatellitensuche

Nachdem Sie alle relevanten Positionen in den Antennen Einstellungen eingestellt haben, können Sie nun nach Programmen eines jeweiligen Satelliten suchen. Sie können verschiedene Suchfunktionen nutzen.

Satellit:

Wählen Sie hier den Satelliten der abgesucht werden soll.

Nur FTA:

Wählen Sie hier, ob alle Programme (inkl. verschlüsselte) oder nur frei empfangbare Pro- gramme gesucht werden sollen.

Scan-Kanal:

Wählen Sie die gewünschte Suchfunktion. Entweder TV+Radio Programme, nur TV Programme, oder nur Radio Programme.

Netzwerksuche:

Aktivieren Sie diese Option, wenn es ggf. neue Transponder gibt, die noch nicht in die Transponderliste eingepflegt wurden. Die Netzwerksuche kann durch Analyse von Daten aus bekannten Transponder die Frequenz neuer Transponder ermitteln. Der Suchvorgang ist schneller als Blind Scan, jedoch kann es auch hier noch zu fehlenden Sendern kommen.

Scan-Modus:

Wählen Sie zwischen „Ausführliche Suche“ und „Blind-Scan“. Bei der ausführlichen Suche werden alle Transponder die im Receiver gespeichert sind abgesucht. Bei Blind-Scan wird der Satellit (z.B. Astra 19,2° Ost) nach allen Transpondern abgesucht, auch die, die noch nicht in der Liste gespeichert sind. Dieser Vorgang nimmt einige Zeit in Anspruch.

Suche:

Starten Sie die Suche mit OK.

5. Multisatellitensuche

Gegenüber der Einzelsatellitensuche werden hier alle ausgewählten Satelliten gleichzeitung abgesucht. Auch hier können die verschiedenen Suchfunktionen definiert werden.

4. Hauptmenü

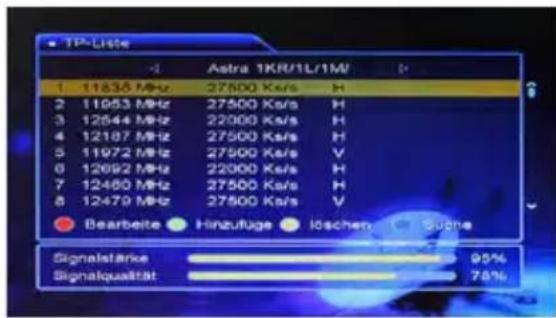

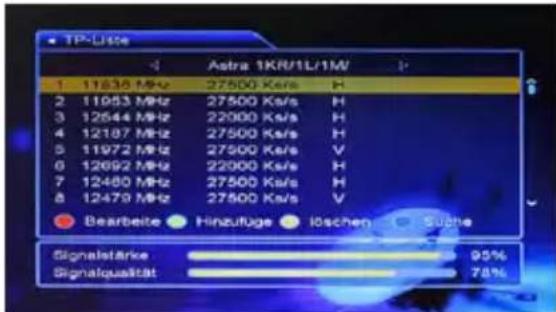

6. TP Liste (Transponder)

Hier finden Sie alle Frequenzdaten der gespeicherten Transponder. Diese können Sie bearbeiten, neue Transponder hinzufügen, löschen und den Satellit nach einzelnen Transpondern absuchen. Wählen Sie mit den ◀▶Tasten den gewünschten Satelliten aus. Dieser wird am oberen Bildschirmrand angezeigt.

ROTE Taste (Bearbeiten): Hier kann ein Transponder bearbeitet werden. Ändern Sie die Frequenz, Symbolrate oder die Polarität.

GRÜNE Taste (Hinzufügen): Hier können Sie einen Transponder hinzufügen. Vergeben Sie anschließend die Frequenz, Symbolrate oder die Polarität.

GELBE Taste (Löschen): Löschen Sie einen Transponder aus der Liste. Nach drücken der OK Taste, werden Sie aufgefordert das Löschen zu bestätigen.

BLAUE Taste (Suche): Wählen Sie einen Transponder mit den ▲▼ Tasten aus und drücken anschließend die BLAUE Taste um den Suchvorgang zu starten. Anschließend erscheint ein' Hinweisfenster, indem Sie verschiedene Suchfunktionen definieren können (siehe Einzelsatellitensuche).

4. Hauptmenü

4.3 System

1. Sprache

Wählen Sie hier die gewünschte Sprache in den verschiedenen Bereichen aus.

2. TV-System

Wählen Sie hier den Anzeigemodus (z.B. PAL oder NTSC), den Aspect Mode (Seitenverhältnis) 4:3 oder 16:9 und den Videoausgang RGB oder CVBS. Die richtigen Einstellungen hängen von Ihrem TV Gerät ab.

3. Lokale Zeiteinstellung

Stellen Sie hier die gewünschte Zeit ein. GMT Nutzung dient zur automatischen Zeiterfassung. Die Sommerzeit kann aktiviert oder deaktiviert werden.

4. Timer-Einstellung

Programmieren Sie einen Timer. Der Receiver startet zur gewünschten Zeit das voreingestellte Programm. Sie können bis zu 10 Positionen programmieren.

5. Kindersicherung

Das Standard Passwort ist „0000“. Aktivieren oder deaktivieren Sie die Menüsperre oder die Programmsperre. Sie gelangen nur mit dem von Ihnen vergebenen Passwort in das Menü oder auf ein Programmplatz. Des Weiteren können Sie eine Altersgrenze festlegen. Viele Sender senden eine Altersbeschränkung mit dem aktuellen Film. Stellen Sie den Wert auf z.B. 12 Jahre, und die Sendung ist erst ab 16 Jahre geeignet, muss hier ein Passwort eingegeben werden und das Programm „freizuschalten“.

6. OSD Einstellung

Wählen Sie hier die gewünschten Optionen wie z.B. Untertitelanzeige, OSD Anzeigedauer oder -Transparenz.

7. Favoritenliste

Hier können Sie die einzelnen Favoritenlisten umbenennen. Wählen Sie mit den ▲▼ Tasten eine Liste aus und drücken Sie OK um Sie umzubenennen.

8. Erweitert

Diverse Einstellungen wie z.B. LNB Power An/Aus oder Signalton An/Aus.

9. Sleep Timer

Ist der Timermodus aktiviert, können Sie die Zeit einstellen, nach der der Receiver automatisch in den Standby Modus geschaltet wird.

4. Hauptmenü

4.4 Werkzeuge

1. Information

Enthält diverse Informationen über den Receiver.

2. Werkseinstellung

Sie werden aufgefordert ein Passwort einzugeben. Das Standard Passwort ist „0000“. Anschließend erscheint ein Hinweisfenster, ob Sie wirklich alle Daten in die Werkseinstellung zurück setzen wollen. Bestätigen Sie es mit JA, oder NEIN um abzubrechen.

3. Upgrade über RS232

Zukünftige Firmwareupdates können über die RS232 Schnittstelle aufgespielt werden. Auf unserer Homepage www.megasat.tv finden Sie immer die aktuellste Firmware.

4.5 Spiele

Diverse Spiele Klassiker.

5. Zusätzliche Informationen

5.1 Fehlerbehebung

Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehlerquelle zu ermitteln.

Problem Mögliche Ursachen Was müssen Sie tun?
LED Leuchte auf der Vorderseite nicht.	Netzkabel ist nicht angeschlossen oder der Netzschalter ist aus.	Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und er Netzschalter auf EIN steht.
Kein Bild oder Ton Der Spiegel ist	nicht richtig auf den Satelliten ausgerichtet und erhält daher ein schwaches oder kein Signal. Das LNB oder das Koa-xialkabel ist defekt. Sie sind nicht auf dem richtigen Fernsehkanal. (AV, bzw. Scart)	Überprüfen Sie die Einstellung des Spiegels um ein besseres Si-gnal zu bekommen. Gehen Sie in das jeweilige Untermenü um die Signalstärke zu überprüfen. Über-prüfen Sie die Verbindung von LNB zu Receiver oder ersetzen Sie ggf. die Komponenten.
Schlechtes, ruckelntes Bild. Der Spiegel zeigt nicht genau auf den Satelliten, das Signal ist zu stark, der Spiegel ist zu klein oder das Rauschmaß des LNBs ist zu hoch.		Stellen Sie die den Spiegel richtig ein. Setzen Sie ggf. einen Dämp-fungsregler ein. Verwenden Sie einen größeren Spiegel. Wechseln Sie das LNB.
Kein Auto-Start Bildschirm beim Starten des Receivers.	Der Receiver ist über Scart ange-schlossen, aber der TV befindet sich nicht im richtigen Scart Modus.	Wechseln Sie den TV in den rich-tigen Scart Modus (z.B. Scart 1, bzw. AV 1).
Die Fernbedienung funktioniert nicht.	Die Batterien sind leer oder die Fernbedienung zeigt nicht genau auf den Receiver.	Wechseln Sie die Batterien. Vergewissern Sie sich, dass sich nichts zwischen Receiver und Fernbedienung befindet. Hindernisse können den Empfang mindern.
Sie haben Ihr Passwort vergessen?	Kontaktieren Sie den Hersteller	oder Ihren Händler. Hier wird Ihnen weiter geholfen.
Schlechte Bildqualität oder wenig Sender bei der Suche.	Geringe LNB Stromversorgung oder Verlust im Koaxialkabel.	Wechseln Sie die LNB Stromver-sorgung zu 14V/19V im Anten-nen-Einstellungs-Menü. Erneuern Sie ggf. das Koaxialkabel gegen ein höherwertigers mit mehr Abschirmung (dB).

5. Zusätzliche Informationen

5.2 Technische Daten

Tuner & Demodulator
Frequenzbereich 950 MHz bis 2150 MHz
Eingangsstecker F-Type, IEC 169-24, weiblich
Signal Level -25 bis -65 dBm
HF-Impedanz 75 Ω, unsymmetrisch
ZF-Bandbreite 55 MHz / 8 Hz (per 5 Msps)
LNB Power & Polarisation Vertikal : +13 V,	14 V +/-5 %Horizontal : +18 V, 19 V +/-5 %:max. 500 mA Überlastschutz
LNB Ton Schalter 22 KHz +/- 2 KHz, 0.6 V	-/- 0.2 V
DiSEqC-Steuerung Version 1.0/1.2 kompatibel, Tone Burst A/B
A/V und Data In/Out Connector
TV SCART, Audio/Video RGB / CVBS, Cinch
LNB IF Eingang F type, IEC 169-24 weiblich
Netzteil
Eingang 100 - 240 V AC, 50/60 Hz,
Verbrauch im Betrieb	6 Watt, max. 12 Watt
Verbrauch im Standby	< 0,5 Watt
Physische Spezifikationen
Abmessungen	220 x 145 x 46 mm (B/T/H)
Gewicht (netto) ca. 447 g
Betriebstemperatur	0°C - bis +40°C
Lagertemperatur	-40°C - bis +65°C

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit geändert werden (nach Hersteller) ohne vorherige Ankündigung.

Konformitätserklärung

Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt:

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

EN 55013: 2001 + A1: 2003 + A2: 2006

EN 55020: 2007

EN 61000-3-2:2006 + A1:2009 + A2:2009

EN 61000-3-3:2008

Niederspannungsrichtlinie 2006/95/EG

EN 60065: 2002 + A1: 2006 + A11: 2008

Notizen

WEEE Reg.-Nr. DE 70592344

Stand: v1.0 August 2014 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | [e-mail]

MEGASAT

3600

user manual

4. Main Menu

Lock

FTA only:

WEEE Reg.-Nr. DE 70592344
