Produkttyp	Digitaldecoder (Satellitenreceiver)
Marke	Megasat
Modell	HD 550 CI
Abmessungen (ca.)	260 x 160 x 45 mm
Gewicht (ca.)	0,8 kg
Stromversorgung	12V DC, 1,5A (externes Netzteil)
Stromverbrauch	Max. 15 W
Videoausgang	HDMI, SCART
Audioausgang	Digital optisch (S/PDIF), analog RCA
Eingangsanschlüsse	F-Stecker (Satellit), CI-Slot, USB (für Updates)
Unterstützte Satellitenstandards	DVB-S/S2, MPEG-4, H.264
Maximale Auflösung	1080p (Full HD)
Kanalspeicher	5000 Kanäle
DiSEqC-Unterstützung	DiSEqC 1.0, 1.2, USALS
Wartung	Trocken halten, mit weichem Tuch reinigen, direkte Sonneneinstrahlung vermeiden
Sicherheit	Betrieb bei 0-40°C, Lüftungsschlitze frei halten
Ersatzteile / Reparierbarkeit	Fernbedienung, Netzteil, HDMI-Kabel (Standardteile)
Allgemeine Informationen	Kompatibel mit gängigen Satellitenschüsseln, unterstützt CI+-Module

Häufig gestellte Fragen - HD 550 CI MEGASAT

Wie schließe ich den HD 550 CI an meine Satellitenschüssel an?

Schließen Sie das Koaxialkabel von Ihrer Satellitenschüssel an den F-Stecker auf der Rückseite des Decoders an. Stellen Sie sicher, dass die Schüssel richtig ausgerichtet ist und der LNB kompatibel ist.

Wofür wird der CI-Slot verwendet?

Der CI-Slot (Common Interface) ermöglicht das Einsetzen eines Conditional-Access-Moduls (CAM) und einer Smartcard zum Entschlüsseln von Pay-TV-Kanälen.

Wie kann ich die Firmware aktualisieren?

Laden Sie die neueste Firmware von der Megasat-Website herunter, speichern Sie sie auf einem USB-Stick, stecken Sie den USB in den Decoder und gehen Sie zu Menü > Installation > Software-Update.

Warum gibt es kein Signal auf meinem Decoder?

Überprüfen Sie die Kabelverbindung, die Ausrichtung der Satellitenschüssel und die LNB-Einstellungen. Gehen Sie zu Menü > Installation > Signalerkennung, um Signalstärke und -qualität zu überprüfen.

Wie führe ich einen Werksreset durch?

Gehen Sie zu Menü > Installation > Werksreset. Geben Sie die Standard-PIN (normalerweise 0000) ein und bestätigen Sie. Dadurch werden alle gespeicherten Kanäle und Einstellungen gelöscht.

Kann ich den Decoder mit dem Internet verbinden?

Der HD 550 CI hat kein integriertes WLAN oder Ethernet. Es ist ein eigenständiger Satellitenempfänger ohne Internetverbindung.

Welche Auflösungen werden unterstützt?

Der Decoder unterstützt bis zu 1080p Full HD über HDMI. Über SCART erfolgt die Ausgabe in Standardauflösung.

Wie richte ich die Fernbedienung ein?

Legen Sie zwei AAA-Batterien in die Fernbedienung ein. Richten Sie sie auf den Decoder und drücken Sie eine beliebige Taste. Wenn keine Reaktion erfolgt, überprüfen Sie die Batterien oder führen Sie eine erneute Kopplung durch (falls möglich).

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht auf notice-facile.com als kostenloser PDF-Download zur Verfügung. Sie können auch eine übersetzte Version anfordern.

Was soll ich tun, wenn der Decoder überhitzt?

Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Stellen Sie den Decoder auf eine flache, harte Oberfläche. Wenn die Überhitzung anhält, reduzieren Sie die Nutzung oder wenden Sie sich an den Support.

BEDIENUNGSANLEITUNG HD 550 CI MEGASAT

Bedienungsanleitung User's Manual

1 Wichtige Sicherheitshinweise 2
2 Bedienelemente und Anschlüsse.... 4
3 Fernbedienung....5

3.1 Tastenbelegung....5
3.2 Batterien einsetzen....6
3.3 Fernbedienung benutzen....6

4 Anschlüsse....7
5 Erstinstallation....8

5.1 Kanaleinste Ilungen 8

5.1.1 Kanalbearbeitung....9
5.1.2 EPG (Elektronische Programmzeitschrift)....10
5.1.3 Sortieren....10

5.2 Bildeinstellungen 10

5.2.1 Bildformat....10
5.2.2 Auflösung....11
5.2.3 TV-Format 11
5.2.4 Videoausgang 11

5.3 Kanalsuche....11

5.3.1 Satel lit 11
5.3.2 Transponder....13

5.4 Zeiteinstellungen 14
5.5 Voreinste Ilungen....14
5.6 System 15

5.6.1 Passwort einstellen 15
5.6.2 Rückstellung....15
5.6.3 Informationen....15
5.6.4 Aufrufli ste....15
5.6.5 Software-Aktua lisierung ....15

5.7 USB....15

5.7.1 Multimedia 15
5.7.2 Foto konfigurieren 16

6 Glossar....17
7 Störungserkennung.... 18
8 Spezifikationen.... 19

1 Wichtige Sicherheitshinweise

1) Lesen Sie diese Hinweise.

2) Beachten Sie diese Hinweise.

3) Beachten Sie alle Warnhinweise.

4) Befolgen Sie alle Hinweise.

5) Benutzen Sie das Gerät nicht in unmittelbarer Nähe von Wasser.

6) Reinigen Sie das Gerät nur mit einem weichen Tuch.

7) Blockieren Sie nicht die Lüftungsöffnungen und installieren Sie das Gerät nur entsprechend der Bedienungsanleitung.

8) Installieren Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen, wie Heizkörpern, Heizgeräten, Herden oder sonstigen Geräten (einschließlich Verstärkern), die Wärme erzeugen.

9) Das Gerät muss an einer geerdeten Steckdose angeschlossen werden.

10) Schützen Sie das Netzkabel, damit nicht darauf getreten oder es eingeklemmt wird. Achten Sie insbesondere auf den Stecker und den Bereich, in welchem das Netzkabel aus dem Gerät kommt.

11) Benutzen Sie ausschließlich von Hersteller empfohlene Zubehörteile.

12) Ziehen Sie während eines Gewitters und bei längerer Nichtbenutzung bitte den Netzstecker.

13) Wenden Sie sich mit Wartungsarbeiten nur an einen autorisierten Kundendienst. Wenden Sie sich an einen Kundendienst, wenn das Gerät in irgendeiner Weise beschädigt wurde, wenn beispielsweise Netzkabel oder -stecker beschädigt sind, Feuchtigkeit oder Fremdkörper in das Gerät eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, wenn das Gerät nicht richtig funktioniert oder heruntergefallen ist.

14) Das Gerät wird durch Ziehen des Netzsteckers vollständig vom Stromnetz getrennt. Die Steckdose muss während des Betriebs jederzeit frei zugänglich sein.

15) Blockieren Sie nicht die Lüftungsöffnungen mit Zeitungen, Tischtüchern, Gardinen usw.

16) Stellen Sie keine nackten Flammen (wie Kerzen) auf dem Gerät ab.

17) Entsorgen Sie Batterien stets umweltgerecht.

18) Das Gerät ist zur Benutzung in moderatem Klima ausgelegt.

19) Setzen Sie das Gerät nicht Spritzwasser oder Tropfwasser aus und stellen Sie keine mit Wasser gefüllten Gegenstände (wie Vasen) auf dem Gerät ab.

WARNHINWEIS: Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät bitte weder Regen noch Feuchtigkeit aus.

WARNHINWEIS: Setzen Sie die Batterien weder Hitze (direkte Sonneneinstrahlung) noch Feuer und dergleichen aus.

WARNHINWEIS: Der USB-Stick muss direkt am Gerät angeschlossen werden. Benutzen Sie kein USB-Verlängerungskabel, um Datenverlust und Störungen während der Übertragung zu vermeiden

Der Blitz im gleichseitigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann.

Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und Wartungsanleitungen hin.

Das Symbol zeigt an, dass dieses Gerät doppelt isoliert ist. Bitte benutzen Sie ausschließlich Original-Ersatzteile.

VORSICHT:

Bei elektrostatischer Aufladung kann es zu Fehlfunktionen kommen und das Gerät muss zurückgestellt werden.

Hinweise zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Entsorgungshinweise für Batterien

Bitte werfen Sie defekte und entladene Batterien nicht in den normalen Hausmüll. Bringen Sie verbrauchte Batterien zu Ihrem Fachhändler oder zu einer entsprechenden Sammelstelle. Damit ermöglichen Sie eine umweltgerechte Entsorgung. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“.

Bestimmungsgemäße Benutzung

Dieser Empfänger ist zum Empfang unverschlüsselter digitaler SD- und HD-Satellitenkanäle (frei empfangbar) für den privaten Gebrauch konzipiert. Er ist ausschließlich für diesen Gebrauch bestimmt. Bitte beachten Sie diese Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede abweichende Benutzung wird als nicht bestimmungsgemäß angesehen und kann zu Schäden oder Verletzungen führen. Weiterhin verlieren Sie in diesem Fall Ihre Garantieansprüche. Der Hersteller übernimmt keine Haftung für Schäden aufgrund nicht bestimmungsgemäßer Benutzung.

2 Bedienelemente und Anschlüsse

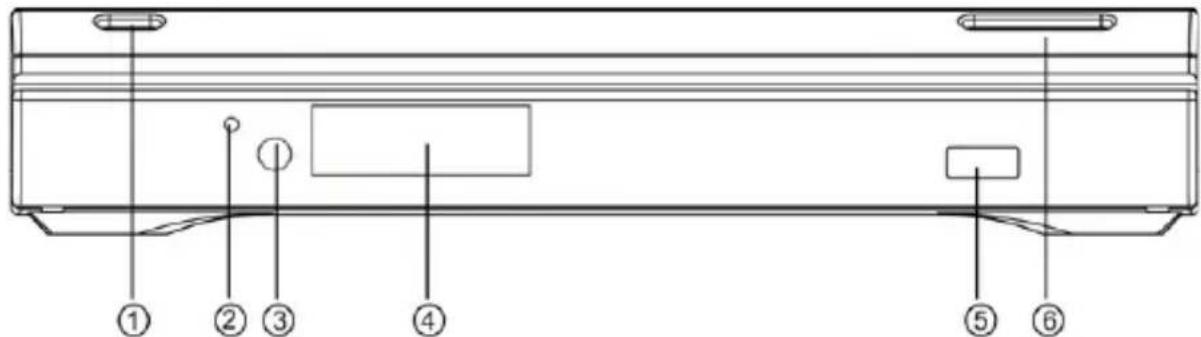

1. Frontblende


1. Ein/Aus: Satellitenempfänger ein- und ausschalten (Stand-by-Modus).
2. Stand-by-Anzeige: Statusanzeige Satellitenempfänger, die grüne LED leuchtet, wenn der Satellitenempfänger eingeschaltet ist, die rote LED leuchtet, wenn der Satellitenempfänger im Stand-by-Modus ist.
3. Sensor Fernbedienung: Empfang des Signals von der Fernbedienung.
4. LED-Display: Anzeige von Kanalinformationen.
5. USB-Port: Externes USB 2.0 Speichermedium anschließen.
6. Kanal aufwärts/abwärts: Kanal ohne Fernbedienung umschalten.

Vorsicht:

Schließen Sie USB-Speichermedien möglichst direkt am USB-Port an. Falls das nicht möglich ist, benutzen Sie kein USB-Verlängerungskabel von mehr als 25 cm.

1. Rückseite


1. RF-Durchschleifung: Dieser Anschluss schleift das RF-Signal entweder zu einem anderen Fernseher oder einem Videosystem durch.
2. RF-Eingang: Hier ist Ihre Hausantenne angeschlossen.
3. Koaxial: Hier schließen Sie den Koaxialeingang Ihres Surround-Soundsystems an.
4. HDMI-Ausgang: Hier schließen Sie den HDMI-Eingang von Geräten an.
5. TV-Scart: Hier schließen Sie Ihren Fernseher an.
6. VCR-Scart: Hier schließen Sie einen weiteren DVD-Player oder ein Videosystem an.
7. Netzkabel: Stecken Sie den Netzstecker in eine Steckdose.

Vorsicht:

Wählen Sie den HDMI- ODER den Scartausgang. Das Gerät unterstützt nicht beide Ausgänge gleichzeitig.

3 Fernbedienung

3.1 Tastenbelegung

Nr.	Taste	Funktion
1	MUTE	Stummschaltung, Stummschaltung aufheben.
2 INFO Zusätzliche Kanalinformationen anzeigen.
3	TTX	Videotext anzeigen.
4 DTV/VCR Umschalten zwischen VCR- und DTV-Modus.
5	SUBTITLE	Untertitelsprache wählen.
6 EXIT Menü verlassen oder in das vorherige Menü zurückkehren.
7 OK Bestätigung einer Auswahl oder Eingabe.Kanalliste anzeigen.
8	◀/▶ Navigation in den Menüs. Lautstärke erhöhen und verringern.
9 TV/RADIO Umschalten zwischen TV- und Radiomodus.
10 RECALL Umschalten zum letzten Kanal.
11 GOTO Bestimmten Zeitpunkt in der Medienwiedergabe aufrufen.
12 ◀ (PREV) In der Medienwiedergabe Sprung zum vorherigen Track/Kapitel.
13 ▶ (NEXT) In der Medienwiedergabe Sprung zum nächsten Track/Kapitel.
14	REPEAT	Wiederholungsmodus aktivieren/deaktivieren.
15 ■ (STOP) Medienwiedergabe beenden.
16 STANDBY Gerät ein- und ausschalten (Stand-by-Modus).
17	EPG Elektronische Programmzeitschrift aufrufen.
18 AUDIO Audiosprache oder Audiomodus wählen.
19	▼/▲	Navigation in den Menüs. Nächsten oder vorherigen Kanal aufrufen.
20	MENU	Hauptmenü aufrufen.
21	FAVOURITE	Favoritenmenü aufrufen.
22	0-9(Zifferntasten)	Kanal direkt aufrufen oder Zahlenwert für Einstellung eingeben.
23 ▶ (FWD) In der Medienwiedergabe schneller Vorlauf.
24	◀ (REV)	In der Medienwiedergabe schneller Rücklauf.
25	▶ (PLAY)	Medienwiedergabe starten oder fortsetzen.
26	II (PAUSE)	Medienwiedergabe unterbrechen (Pause).
27	FARBTASTEN	Videotextfunktionen.Zusätzliche Tastenfunktionen:
		1 Rot	Funktion suchen
		2 Grün	Auflösung umschalten
		3 Gelb	Bildformat umschalten
		4 Blau	Timer einstellen

Bitte beachten Sie:

Die Tasten SUBTITLE / TEXT / AUDIO stehen möglicherweise nicht für alle Kanäle zur Verfügung.

3.2 Batterien einsetzen

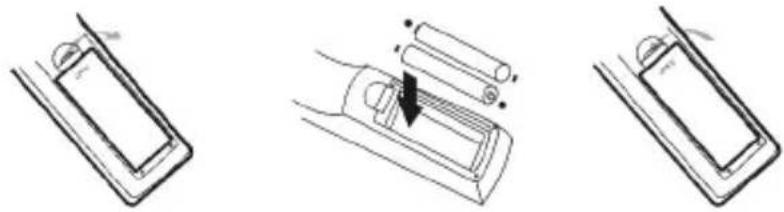

Öffnen Sie das Batteriefach der Fernbedienung und setzen Sie 2 AAA-Batterien ein.

Die Polarität ist im Batteriefach aufgedruckt.

1. Batteriefach öffnen 2. Batterien einsetzen 3. Batteriefach schließen

Hinweise zu Batterien

Bei längerer Nichtbenutzung der Fernbedienung entnehmen Sie bitte die Batterien.

Erhitzen und verbrennen Sie Batterien nicht.

Zerlegen, deformieren und modifizieren Sie Batterien nicht.

3.3 Fernbedienung benutzen

Richten Sie die Fernbedienung auf die Frontblende des Satellitenempfängers aus. Die Fernbedienung hat eine Reichweite von bis zu 7 m in einem Winkel von bis zu 60 Grad.

Die Fernbedienung muss freie Sicht auf den Sensor haben.

Bitte beachten Sie:

Direkte Sonneneinstrahlung und grelles Licht verringern Die Empfindlichkeit der Fernbedienung.

Trennen Sie Speichermedien nicht während der Datenübertragung ab (Musik/Album/Film, PVR Timeshift/Aufnahme/Wiedergabe. Folgen Sie den Anleitungen zum sicheren Abtrennen und beenden Sie die Funktion oder verlassen Sie das Menü vor dem Abtrennen.

4 Anschlüsse

Vorsicht:

Vergewissern Sie sich zunächst, dass Ihre Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. Zur Vermeidung von Stromschlag öffnen Sie das Gerätegehäuse nicht.

Bitte beachten Sie:

Beim Anschluss des Geräts an andere Geräte wie Fernseher, Videorekorder oder Verstärker beachten Sie auch die Bedienungsanleitungen der jeweiligen anderen Geräte. Ziehen Sie die Netzstecker aller Geräte vor dem Anschluss ab.

5 Erstinstallation

Nachdem alle Anschlüsse vorgenommen wurden, schalten Sie den Fernseher ein. Drücken Sie Ein/Aus zum Einschalten des Satellitenempfängers. Bei Erstbenutzung und nach einer Rückstellung zu den Werkseinstellungen werden alle werkseitige Einstellungen geladen.

Die Senderliste und alle vorgenommenen Einstellungen werden auf die ab Werk eingestellt en Werte zur ück gesetzt.

Der Receiver ist mit einer Sender li ste A stra /Hotbird vor programmiert und sofort Einsatzberet.

Um die Vore instellungen zu ändern folgen Sie dem Installations Guide.

(1) Wählen Sie [OSD-Sprache] und drücken Sie ◀ / ▶ zur Auswahl der gewünschten Sprache.

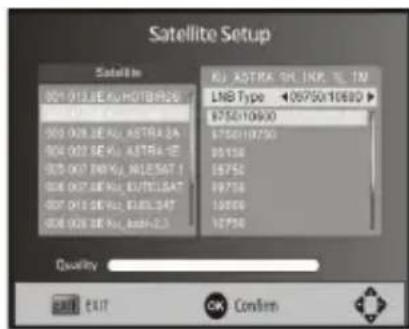

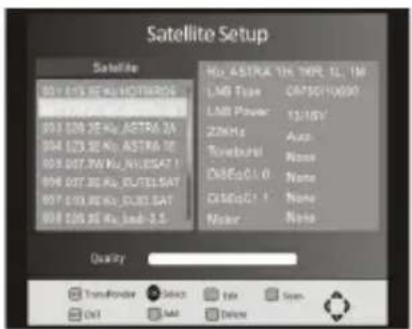

(2) Wählen Sie [Satelliteneinstellung] und rufen Sie das Menü zur Satelliteneinstellung mit ◀ / ▶ /OK auf.

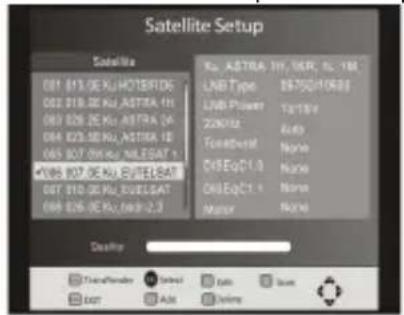

(3) Wählen Sie die gewünschten Satelliten mit ▲/▼ und drücken Sie OK zur Bestätigung. Drücken Sie ◀/▶ zum Aufrufen der Satelliteneinstellungen, mit ▲/▼ treffen Sie Ihre Auswahl. Mit ◀/▶ ändern Sie die Einstellungen.

Benutzen Sie mehr als einen Satelliten, so müssen Sie den Satelliten den korrekten DiSEqC-LNB zuordnen, der in Ihrer Satelliteninstallation benutzt wird.

(4) Drücken Sie die BLAUE Taste um fort zu fahren.
(5) Wählen Sie den Suchmodus und welche Sender gespeichert werden sollen. Wählen Sie den Suchmodus. In der Regel ist „Standard“ die beste Wahl. Mit diesem Gerät können unter „Verschlüsselt“ nur unverschlüsselte Sender empfangen werden. Wählen Sie unter Service Typ ob Alle Sender, Nur TV Sender oder nur Radio Sender gespeichert werden sollen.
(6) Drücken Sie die BLAUE Taste, um den Scan zu starten.
(7) Nach Beendigung der Kanalsuche können Sie fernsehen.

5.1 Kanaleinstellungen

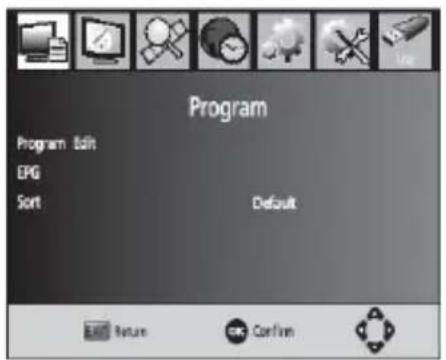

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Kanal]. Das Menü bietet verschiedene Optionen zur Kanaleinstellung. Wählen Sie eine Option und drücken Sie OK oder ▶, um die Einstellung vorzunehmen. Drücken Sie EXIT zum Verlassen des Menüs.

5.1.1 Kanalbearbeitung

Zur Bearbeitung der Kanäle (Sperren, Überspringen, Favoriten, Verschieben oder Löschen) rufen Sie das Kanalbearbeitungsmenü auf. Für dieses Menü benötigen Sie ein Passwort. Geben Sie das Standard-Passwort „000000“ ein.

Favoritenkanal einstellen

Erstellen Sie eine Liste Ihrer Favoritenkanäle für leichteren Zugang. Stellen Sie Ihre Fernseh- und Radiofavoritenkanäle ein:

1. Wählen Sie den gewünschten Kanal und drücken Sie FAVOURITE. Ein herzförmiges Symbol wird angezeigt, dieser Kanal ist nun als Favorit markiert.
2. Wiederholen Sie diesen Schritt zur Auswahl weiterer Favoritenkanäle.
3. Zur Bestätigung und zum Verlassen des Menüs drücken Sie EXIT. Zum Löschen eines Favoritenkanals in der Liste drücken Sie erneut FAVOURITE auf der Fernbedienung; das herzförmige Symbol wird gelöscht.

Favoritenkanal aufrufen

1. Drücken Sie FAVOURITE zur Anzeige des Favoritenmenüs.
2. Drücken Sie ▲/▼ und wählen Sie die Favoritenkanäle.
3. Drücken Sie OK und wählen Sie Ihren Favoritenkanal.

Fernseh- oder Radiokanal löschen

1. Wählen Sie den gewünschten Kanal drücken Sie die BLAUE Taste, eine Mitteilung wird angezeigt. Drücken Sie OK, um den Kanal zu löschen.

2. Wiederholen Sie diesen Schritt zum Löschen weiterer Kanäle.

Fernseh- oder Radiokanal überspringen

1. Wählen Sie den gewünschten Kanal und drücken Sie die GRÜNE Taste. Das Symbol zum Überspringen wird angezeigt und der Kanal ist nun zum Überspringen markiert.
2. Wiederholen Sie diesen Schritt zum Überspringen weiterer Kanäle.
3. Zur Bestätigung und zum Verlassen des Menüs drücken Sie EXIT. Zum Aufheben der Funktion drücken Sie wieder die GRÜNE Taste, das Symbol zum Überspringen wird gelöscht.

Fernseh- oder Radiokanal verschieben

1. Wählen Sie den gewünschten Kanal und drücken Sie die ROTE Taste. Das Symbol zum Verschieben wird angezeigt.
2. Drücken Sie ▼/▲ zum Verschieben des Kanals.
3. Drücken Sie OK zur Bestätigung.
4. Wiederholen Sie diesen Schritt zum Verschieben weiterer Kanäle.

Kanal sperren

Zum Sperren bestimmter Kanäle gehen Sie wie folgt vor:

1. Wählen Sie den gewünschten Kanal und drücken Sie die GELBE Taste. Das Schlosssymbol wird angezeigt und der Kanal ist nun als gesperrt markiert.

2. Wiederholen Sie diesen Schritt zum Sperren weiterer Kanäle.

3. Zur Bestätigung und zum Verlassen des Menüs drücken Sie EXIT.

4. Zum Aufheben der Funktion drücken Sie wieder die GELBE Taste.

5. Zur Anzeige eines gesperrten Kanals müssen Sie entweder das Standard-Passwort „000000“ oder Ihr eigenes Passwort eingeben.

5.1.2 EPG (Elektronische Programmzeitschrift)

EPG ist eine elektronische Programmzeitschrift, welche die Programme der Kanäle für die kommenden 7 Tage aufführt. Drücken Sie EPG auf der Fernbedienung, um die Funktion aufzurufen. Mit ▼/▲ wählen Sie den gewünschten Kanal. Steht mehr als eine Seite Informationen zur Verfügung, so blättern Sie mit der BLAUEN Taste vorwärts um, mit der GELBEN Taste blättern Sie rückwärts um.

Mit OK fügen Sie das gewählte Programm der Planungsliste hinzu. Das Gerät schaltet zum entsprechenden Zeitpunkt automatisch zu diesem Programm um.

Mit INFO öffnen Sie im EPG-Modus das Planungsmenü.

5.1.3 Sortieren

Sortieren Sie Ihre Kanäle nach folgenden Optionen:

[Standard] Original-Reihenfolge beibehalten.

[Nach Verschlüsselung] Kanäle nach Verschlüsselung sortieren.

[Dienstname] In alphabetischer Reihenfolge.

[Nach Frequenz] Kanäle nach Frequenz sortieren..

5.2 Bildeinstellungen

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Bild]. Das Menü bietet verschiedene Optionen zur Bildeinstellung. Wählen Sie eine Option und drücken Sie OK oder ◀ / ▶, um die Einstellung vorzunehmen.

Drücken Sie EXIT zum Verlassen des Menüs.

5.2.1 Bildformat

Stellen Sie das Bildformat auf 4:3 Pan&Scan, 4:3 Letterbox, 16:9 Breitbild oder Auto ein.

5.2.2 Auflösung

Wird das Bild nicht korrekt angezeigt, so ändern Sie die Einstellung. Diese Einstellung entspricht den meisten üblichen Einstellungen für HDMI.

[480i]: für NTSC.

[480P]: für NTSC.

[576i]: für PAL.

[576P]: für PAL.

[720P]: für NTSC oder PAL.

[1080l]: für NTSC oder PAL.

5.2.3 TV-Format

Wird das Bild nicht korrekt angezeigt, so ändern Sie die Einstellung. Diese Einstellung entspricht den meisten üblichen Fernsehern Ihres Landes.

[NTSC]: für NTSC.

[PAL]: für PAL.

[Auto]: TV-Format automatisch einstellen.

5.2.4 Videoausgang

Stellen Sie den Videoausgang für den SCART-Anschluss entsprechend Ihrem Fernseher ein.

5.3 Kanalsuche

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Kanalsuche]. Das Menü bietet verschiedene Optionen zur Kanalsuche. Wählen Sie eine Option und drücken Sie OK oder / / , um die Einstellung vorzunehmen. Drücken Sie EXIT zum Verlassen des Menüs.

5.3.1 Satellit

Hier konfigurieren Sie die Einstellungen der Satelliten.

Satellitenliste: Drücken Sie ▲/▼ zur Auswahl eines Satelliten, dessen Einstellungen auf der rechten Seite angezeigt werden.

LNB-Typ: Drücken Sie ◀ /▶ /OK zur Anzeige einer Liste von LNB-Typen, die als Frequenzen lokaler Oszillatoren angezeigt werden. Sie können die Frequenz ebenfalls als Einzel- oder Doppelnutzer unten in der Liste eingeben.

LNB-Leistung: Drücken Sie ◄ / ▶ zur Einstellung der LNB-Leistung.

22K: Drücken Sie ◀ / ▶ zum Ein- oder Ausschalten von 22K, die Einstellung erfolgt automatisch, wenn der LNB-Typ dualer lokaler Oszillator ist.

Toneburst:		Toneburst-Umschaltung aktivieren oder deaktivieren.
DiSEqC1.0: Wählen Sie		den korrekten Port bis zu 4 für den korrekten LNB.
DiSEqC1.1: Wählen Sie		den korrekten Port bis zu 16 für den korrekten LNB.
Motor: Mit den Navigation		nstasten links/rechts wählen Sie DiSEqC1.2 oder DiSEqC1.3. Mit OK zeigen Sie das Menü zur Positionseinstellung an.
DiSEqC1.2: Motor in korrekte Position zum Arretieren des Signals fahren.
DiSEqC1.3: Motor entsprechend lokaler und Satellitenpositionen fahren.
Motoreinstellungen: (Wählen Sie DiSEqC und drücken Sie OK)
Auto: Mit den Navigation		nstasten links/rechts bewegen Sie die Antenne in West/Ost-Richtung. Der Motor stoppt automatisch, wenn das Signal empfangen wird.
Kontinuierlich: Mit den Navigationstasten links/rechts bewegen Sie die Antenne in West/Ost-Richtung. Der Motor stoppt erst, wenn Sie ihn manuell anhalten.
Schrittweise [1]: Mit den Navigationstasten links/rechts gehen Sie nur jeweils einen Schritt weiter.
	Position speichern:	Aktuelle Position des Motors speichern.
Position aufrufen: Mit den Navigationstasten links/rechts rufen Sie die gespeicherte Position auf.
	Referenz aufrufen:	Alle Positionen zurückstellen.
Xaufrufen: Position aufrufen, die für lokale und Satellitenpositionen berechnet wurde.

Satellit hinzufügen:

Drücken Sie die ROTE Taste, um einen neuen Satelliten hinzuzufügen. Geben Sie den Längengrad ein und bearbeiten Sie den Namen des Satelliten mit der virtuellen Tastatur.

Satellit bearbeiten:

Drücken Sie die GRÜNE Taste, um einen Satelliten zu bearbeiten.

Satellit löschen:

Drücken Sie die GELBE Taste, um einen Satelliten zu löschen. Drücken Sie OK zur Bestätigung.

Einzelnen Satelliten suchen:

Drücken Sie die BLAUE Taste, um das Menü der Scaneinstellungen anzuzeigen.

Scanmodus:

Drücken Sie ◀ / ▶ zur Auswahl des Standards zum Scannen der Transponder, Blinder Scan und Netzwerk, die mit NIT scannen.

Verschlüsselt:

Drücken Sie ◀ / ▶ zur Auswahl von Alle Kanäle oder FTA (frei empfangbare) Kanäle.

Diensttyp:

Drücken Sie ◀ / ▶ zur Auswahl von ALLE, DTV oder Radio. Drücken Sie OK, um den Scan mit obigen Einstellungen zu starten.

Mehrere Satelliten suchen:

Drücken Sie OK zur Auswahl der Satelliten mit Markierung „√“, dann drücken Sie die BLAUE Taste zur Anzeige des Menüs der Scaneinstellungen. Nach der Konfiguration wie einzelnen Satelliten suchen drücken Sie OK, um den Scan nach mehreren Satelliten zu starten.

Kanalsuche

Scannen Sie die Satelliten oder Transponder entsprechend der Konfigurationen.

Blinder Scan

Scannen Sie zunächst das Band, um die Transponder zu erhalten, die eingestellt werden können. Anschließend scannen Sie die Transponder einzeln, um die Kanäle zu erhalten.

5.3.2 Transponder

Drücken Sie GOTO, um zur Liste der Transponder des eingestellten Satelliten umzuschalten. Drücken Sie erneut GOTO, um zur Satellitenliste zurückzuschalten.

Transponder hinzufügen:

Drücken Sie die ROTE Taste, um einen neuen Transponder hinzuzufügen. Ein bestehender TP kann nicht unter dem gleichen Satelliten gespeichert werden.

Transponder bearbeiten:

Drücken Sie die GRÜNE Taste, um einen Transponder zu bearbeiten. Ein bestehender TP kann nicht unter dem gleichen Satdliten gespeichert werden.

Transponder löschen:

Drücken Sie die GELBE Taste, um einen Transponder zu löschen. Drücken Sie OK zur Bestätigung.

Einzelnen Transponder suchen:

Drücken Sie die BLAUE Taste, um das Menü der Scaneinstellungen anzuzeigen. Nach der Konfiguration der Einstellungen drücken Sie OK, um den Scan zu starten.

Mehrere Transponder suchen:

Drücken Sie OK zur Auswahl der Transponder mit Markierung „√“, dann drücken Sie die BLAUE Taste zur Anzeige des Menüs der Scaneinstellungen. Nach der Konfiguration der Einstellungen drücken SieOK, um den Scan nach mehreren Transpondern zu starten.

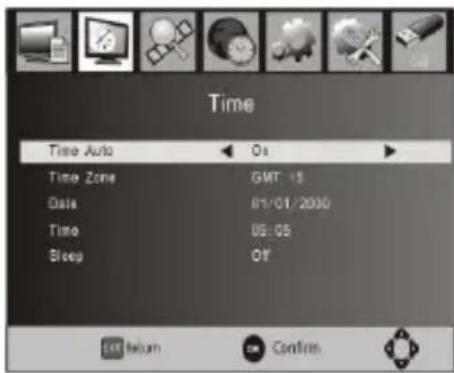

5.4 Zeiteinstellungen

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Zeit]. Das Menü bietet verschiedene Optionen zur Zeiteinstellung. Wählen Sie eine Option und drücken Sie OK oder ◀ / ▶, um die Einstellung vorzunehmen. Drücken Sie EXIT zum Verlassen des Menüs.

(1) Autom. Uhrzeit: Aktivierung oder Deaktivierung der automatischen Zeiteinstellung durch den Sender.
(2) Zeitzone: Hier wählen Sie Ihre Zeitzone.
(3) Datum: Hier stellen Sie das Systemdatum ein.
(4) Uhrzeit: Hier stellen Sie die Systemzeit ein.
(5) Sleepimer: Bei Aktivierung wird zum Ablauf des eingestellten Zeitraums eine Mitteilung angezeigt, dass sich das Gerät nun ausschaltet (Stand-by-Modus). Die automatische Abschaltung kann in 1-Stundenschritten zwischen 0 und 12 Stunden eingestellt werden. Die Standardeinstellung ist aus. Drücken Sie STANDBY zum Verlassen des automatischen Abschaltmodus.

5.5 Voreinstellungen

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [Option]. Das Menü bietet verschiedene Optionen zur Einstellung der OSD-Sprache, Untertitelsprache und Audiosprache. Wählen Sie eine Option und drücken Sie ◀ /▶, um die Einstellung vorzunehmen. Drücken Sie EXIT zum Verlassen des Menüs.

(1) OSD-Sprache: Wählen Sie eine OSD-Sprache.
(2) Audiosprache: Wählen Sie die bevorzugte Audiosprache für die Fernsehkanäle. Ist die Sprache nicht verfügbar, so wird die Standard-Programmsprache benutzt.
(3) Untertitelsprache: Wählen Sie die bevorzugte Untertitelsprache.
(4) Digital Audio: Hier stellen Sie den Ausgangsmodus für digitales Audio ein.
(5) Banner Dauer: Hier stellen Sie die Anzeigedauer der Banner ein, bevor sie wieder ausgeblendet werden.

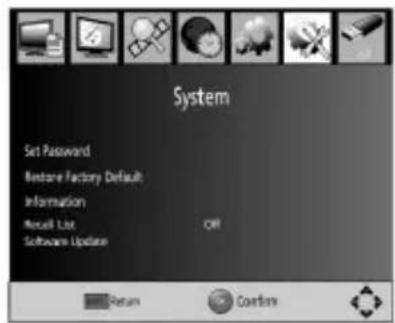

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [System]. Das Menü bietet verschiedene Optionen zur Systemeinstellung. Wählen Sie eine Option und drücken Sie OK oder ◀ / ▶, um die Einstellung vorzunehmen. Drücken Sie EXIT zum Verlassen des Menüs.

(Figure : System)

5.6.1 Passwort einstellen

Hier stellen Sie Ihr Passwort für gesperrte Kanäle ein. Geben Sie Ihr altes Passwort oder das Standard-Passwort „000000“ ein. Anschließend werden Sie aufgefordert, Ihr neues Passwort einzugeben. Zur Bestätigung geben Sie Ihr neues Passwort erneut ein. Nach der Bestätigung drücken Sie EXIT zum Verlassen des Menüs.

5.6.2 Rückstellung

Hier stellen Sie Ihren Satellitenempfänger auf die Werkseinstellungen zurück. Im Hauptmenü wählen Sie [Rückstellung] und drücken Sie OK oder die Navigationstaste rechts. Geben Sie Ihr Passwort oder das Standard-Passwort „000000“ ein und drücken Sie OK zur Bestätigung. Hiermit werden alle voreingestellten Kanäle und Ihre personalisierten Einstellungen gelöscht.

5.6.3 Informationen

Hier werden Modell-, Hardware- und Softwareinformationen angezeigt.

5.6.4 Aufrufliste

Aktivieren oder deaktivieren Sie die Funktion Aufrufliste, welche ein Umschalten zwischen mehreren Kanälen ermöglicht.

5.6.5 Software-Aktualisierung

Wählen Sie den Start der Software-Aktualisierung, hierzu muss ein USB-Speichermedium mit der Aktualisierungsdatei angeschlossen sein.

5.7 USB

Mit MENU rufen Sie das Hauptmenü auf, hier wählen Sie [USB]. Das Menü bietet verschiedene Optionen zur Wiedergabe von Musik- und Fotodateien. MP3-, WMA-, JPEG- und BMP-Dateien werden unterstützt.

Bitte beachten Sie:

Das Gerät unterstützt nur USB-Speichermedien mit FAT- und FAT32-Dateisystem. NTFS-Dateisystem wird nicht unterstützt.

5.7.1 Multimedia

Ist kein USB-Speichermedium angeschlossen, so wird „Kein USB-Speichermedium“ gefunden angezeigt. Anderenfalls wählen Sie Musik oder Foto und drücken Sie OK zum Aufrufen des Dateibrowsers, wählen Sie eine Datei zur Wiedergabe.

Mit den Navigationstasten wählen Sie den gewünschten Musiktitel oder das Foto, mit OK starten Sie die Wiedergabe.

Wiedergabefunktionen

Taste	Musikwiedergabe Diashow
OK	Musiktitel wählen wählen
▸	Wiedergabe starten oder fortsetzen Diashow starten
II	Wiedergabe unterbrechen (Pause) Diashow unterbrechen (Pause)
■	Wiedergabe beenden Diashow beenden
◀	Schneller Rücklauf -
▶	Schneller Vorlauf -
◀◀	Vorheriger Musiktitel Vorheriges Foto
▶◀	Nächster Musiktitel	Nächstes Foto
REPEAT	Wiederholungsfunktionen umschalten- Keine Wiederholung- 1 wiederholen- Alle einmal wiederholen- Alle nach Zufallsprinzip wiederholen	Wiederholungsfunktionen umschalten- Keine Wiederholung- 1 wiederholen- Alle einmal wiederholen- Alle nach dem Zufallsprinzip wiederholen
GOTO	Bestimmten Zeitpunkt aufrufen Mit Navigations- und Zifferntasteneingeben	Miniaturbildanzeige öffnen
RECALL	Niedrigeren Ordner öffnen	Niedrigeren Ordner öffnen

5.7.2 Foto konfigurieren

• Intervall: Intervall der Diashow auf 1\~8 Sekunden einstellen.
• Bildübergänge: Bildübergangseffekte der Diashow als Modus 0\~59 oder Zufall einstellen.
• Bildformat: Bild im Original-Seitenverhältnis oder als Vollbild anzeigen.

Bitte beachten Sie:

Beim Umschalten von Musikwiedergabe zur Diashow wird die Musik während der Diashow fortgesetzt.

6 Glossar

DiSEqC	Digital Satellite Equipment Control; Digitalsystem, mit dem der Empfänger unterschiedliche Komponenten des externen Geräts steuern kann. Wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen benutzt (z.B. Astra und Eutelsat).
EPG	Elektronische Programmzeitschrift
RF-Anschluss	Koaxialanschluss für LNB-Antennenkabel.
FTA Free to Air-	Dienste (frei empfangbar). Diese Kanäle können ohne Decoder empfangen werden.
LNB Low Noise	Block Verstärker / Konverter; Gerät in der Mitte der Antenne, welches die eingehenden Hochfrequenzsignale von Satelliten in den Niederfrequenzbereich umwandelt und gleichzeitig verstärkt.
Mute Taste auf der Fernbedienung, mit welcher der Ton vorübergehend stummgeschaltet wird.
OSD On-Screen	Display; Bildschirmmenü zur Steuerung der Funktionen.
PID Identifizierungsnummer eines empfangenen Datenstreams. Die PIDs gewährleisten, dass ein Kanal vollständig empfangen wird.
Receiver Empfänger, der Signale von der Antenne in Video- und Audiosignale umwandelt.
SCART 21-poliger Anschluss für Satellitenempfänger und Fernseher.
Transponder Satellitenfrequenz. Mehrere Digitalkanäle können gleichzeitig auf einem Transponder übertragen werden.
VCR Abkürzung für Videokassettenrekorder.
HDMI High Definition Multimedia Interface. Anschluss zur Übertragung von Bild und Ton in HD-Qualität.
Koaxial	Digitaler Audioausgang zum Anschluss an einem Audioverstärker.

7 Störungserkennung

Bei Problemen mit diesem Gerät oder seiner Installation sehen Sie sich bitte noch einmal genau den entsprechenden Abschnitt in dieser Bedienungsanleitung an und lessen Sie Einzelheiten in der nachstehenden Tabelle.

Problem	Mögliche Ursache	Lösum
Kein Bild	Netzstecker nicht in der Steckdose. Stecken Sie den Netzstecker in die Steckdose.
	Gerät ist nicht eingeschaltet. Schalten Sie das Gerät ein.
Anzeige „Kein Signal“	DVB-S-Kabel ist nicht angeschlossen. Schließen Sie das DVB-S-Kabel an.
	Falsche Einstellung. Stellen Sie die Parameter korrekt ein.
Kein Ton	Audiokabel nicht oder nicht korrekt angeschlossen.	Schließen Sie das Audiokabel korrekt an.
	Ton ist stummgeschaltet. Stellen Sie die Lautstärke ein.
	Falscher Soundtrack gewählt. Wählen Sie einen anderen Soundtrack.
Ton, jedoch kein Bild	AV-Kabel nicht oder nicht korrekt angeschlossen	Schließen Sie das AV-Kabel korrekt an.
	Dies ist ein Radiokanal. Drücken Sie TV/RADIO zum Umschalten in den TV-Modus.
Kanal kann nicht gesehen werden	Kanal ist verschlüsselt. Wählen Sie einen alternativen Kanal.
Kanalsperrcode vergessen	Installieren Sie den Kanal erneut,	damit umgehen Sie die Kanalsperre.
Fernbedienung funktioniert nicht	Gerät ist ausgeschaltet. Stecken Sie den Netzstecker in die Steckdose und schalten Sie das Gerät ein.
	Fernbedienung ist nicht auf den Sensor ausgerichtet.	Richten Sie die Fernbedienung auf die Frontblende des Geräts aus.
	Frontblende ist nicht in freier Sicht. Entfernen Sie Behinderungen.
	Batterien der Fernbedienung nicht korrekt eingesetzt.	Überprüfen Sie die Polarität.
	Batterien der Fernbedienung erschöpft. Tauschen Sie die Batterien der Fernbedienung aus.
Bild bleibt stehen oder Mosaik	Das Signal ist zu schwach.	Verstärken Sie das Signal.

8 Spezifikationen

Komponente	Spezifikationen
Tuner	Frequenzbereich 950 MHz bis 2150 MHz
	Eingangsimpedanz 75 Ohm asymmetrisch
	Signaleingangspegel -65 ~ -25 dBm
	Symbolrate	2-45 Mbit/s
	LNB-Leistung 13/18 V	max. 350 mA
	Demodulator	QPSK/8PSK Demodulation
	FEC 1/2, 2/3, 3/4, 5/6,	7/8, 8/9, 9/10
Anschlüsse	LNB-Eingang	F-Anschluss
	LOOP-Ausgang	F-Anschluss
	TV-SCART Composite	TV (CVBS), RGB, Audio
	VCR-SCART Composite	te Video, Audio L/R
	KOAXIAL RCA, für SP	DIF digitaler
	HDMI Anschluss an HDI	HDMI im Gerät
	Eingang 100-240 V~ 50/60 Hz Spannungsversorgung
	Leistungsaufnahme	Max. 18 W
	Decodermodul	PAL, NTSC Display
	Auflösung	720x576 (PAL), 720x480 (NTSC), 720P, 1080i
		480i, 480P, 576i, 576P
Decodierung	Bildformat	4:3 (Letterbox, Pan&Scan) 16:9
	Video	MPEG2 Transport MP bei ML.HL
		MPEG4 AVC/H.264 HP bei L4
	Audio MPEG2 Audio Layer I & II
Sonstiges	Konformität	ETSI/EN 300421 DVB-S-konform
	Klangmodus	Rechts, Links, Stereo

* Änderung der Spezifikationen vorbehalten.

Content
