HD Stick 510 plus - Digitaler Decoder MEGASAT - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler TV-Empfänger (DVB-T/T2/C)
Modell	HD Stick 510 plus
Marke	Megasat
Abmessungen (ca.)	75 x 30 x 10 mm
Gewicht	30 g
Stromversorgung	USB (5V, 500 mA)
Videoausgang	HDMI, Composite (über AV-Kabel)
Audioausgang	HDMI, Analoges Stereo-RCA
Auflösung	Bis zu 1080p Full HD
Unterstützte Standards	DVB-T, DVB-T2, DVB-C
Videodekodierung	MPEG-2, MPEG-4, H.264
Audiodekodierung	MPEG-1/2 Layer I/II, AAC, HE-AAC
Aufnahme	USB-Aufnahme (Timeshift & zeitgesteuert)
Medienwiedergabe	USB-Medienplayer (Video, Musik, Fotos)
Elektronischer Programmführer (EPG)	Ja, 7-Tage-EPG
Teletext	Ja
Untertitel	DVB-Untertitel, Teletext-Untertitel
Kindersicherung	Ja (Sendersperre)
Antenneneingang	F-Buchse
USB-Anschluss	1 x USB 2.0 Typ A
Betriebstemperatur	0°C bis 40°C
Wartung & Reinigung	Netzstecker ziehen. Mit einem trockenen, weichen Tuch reinigen. Flüssigkeiten vermeiden.
Sicherheit	Nur das mitgelieferte USB-Kabel verwenden. Nicht Feuchtigkeit oder extremen Temperaturen aussetzen.
Ersatzteile & Reparierbarkeit	Keine vom Benutzer wartbaren Teile. Für Reparaturen wenden Sie sich an den Megasat-Support.

Häufig gestellte Fragen - HD Stick 510 plus MEGASAT

Wie verbinde ich den HD Stick 510 plus mit meinem Fernseher?

Verbinden Sie das Gerät über HDMI oder ein zusammengesetztes AV-Kabel (im Lieferumfang enthalten) mit Ihrem Fernseher. Dann versorgen Sie es mit einer USB-Stromquelle (USB-Anschluss des Fernsehers oder USB-Ladegerät).

Unterstützt der HD Stick 510 plus DVB-T2?

Ja, er unterstützt die Standards DVB-T, DVB-T2 und DVB-C, was die Kompatibilität mit den meisten digitalen terrestrischen und Kabelübertragungen gewährleistet.

Kann ich mit diesem Gerät TV-Programme aufnehmen?

Ja, Sie können direkt auf ein USB-Speichergerät (USB-Stick oder Festplatte) aufnehmen. Das Gerät unterstützt auch Timeshift (Pause/Rückspulfunktion bei Live-TV), wenn ein USB-Laufwerk angeschlossen ist.

Wie suche ich nach Sendern?

Gehen Sie zum Menü Installation, wählen Sie Automatischer Sendersuchlauf. Wählen Sie Ihr Land und Netzwerktyp (Antenne oder Kabel). Das Gerät findet automatisch alle verfügbaren Sender.

Warum gibt es kein Signal?

Überprüfen Sie zuerst den Antennenanschluss. Stellen Sie sicher, dass die Antenne korrekt am F-Eingang angeschlossen ist. Gehen Sie dann zu Installation und überprüfen Sie die Signalstärke. Wenn schwach, passen Sie die Antennenposition an.

Kann ich das Gerät ohne Internetverbindung verwenden?

Ja, das Gerät funktioniert offline als standardmäßiger DVB-Empfänger. Für Live-TV ist keine Internetverbindung erforderlich, aber einige Funktionen wie Firmware-Updates erfordern möglicherweise einen USB-Download.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der Megasat-Website auf einen USB-Stick herunter. Stecken Sie ihn in das Gerät, gehen Sie im Einstellungsmenü zu Systemaktualisierung und folgen Sie den Anweisungen auf dem Bildschirm.

Welche Videoauflösungen werden unterstützt?

Das Gerät unterstützt Auflösungen bis zu 1080p Full HD (1920x1080). Es unterstützt auch 720p und niedrigere Auflösungen für ältere Fernseher.

Kann ich den HD Stick 510 plus mit einer Satellitenschüssel verwenden?

Nein, dieses Modell ist nur für den terrestrischen (DVB-T/T2) und Kabelempfang (DVB-C) ausgelegt. Es unterstützt keine Satellitensignale (DVB-S/S2).

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Gehen Sie zu Einstellungen > System > Werkseinstellungen. Bestätigen Sie den Reset. Dadurch werden alle Benutzerdaten (Sender, Aufnahmen) gelöscht und die Standardwerte wiederhergestellt.

BEDIENUNGSANLEITUNG HD Stick 510 plus MEGASAT

1.1 Allgemeine Merkmale 04
1.2 Lieferumfang 04

2. Bezeichnungen und Tastenbelegung

2.1 Vorderseite 05
2.2 Rückseite 05
2.3 Fernbedienung....06

3. Anschließen des Receivers

3.1 Anschließen des Receivers....07

4. Hauptmenü

4.1 Installation 08
4.2 Programmliste verwalten....14
4.3 Einstellungen 17
4.4 Zeiteinstellungen....19
4.5 Erweiterl....21
4.6 Receiver Informationen....22

5. Zusätzliche Information

5.1 Fehlerbehebung 23
5.2 Technische Daten....24
5.3 Konformitätserklärung 25

Sicherheitshinweise

Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.

Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Geräles beträgt AC 100\~240 V, 50/60Hz.

Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit: Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung: Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen. Stellen Sie das Gerät nicht auf Teppiche oder weiche Möbel. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus. Stellen Sie keine anderen elektrichen Geräte auf die Oberseite des Gerätes.

Erstickungsgefahr: Lassen Sie Kindernicht mit Folien oder anderen Verpackungstellen spielen, es besteht Erstickungsgefahr.

Reinigung: Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch oder einem milden Spülmittel (keine Lösungsmittel).

Anschluss: Trennen Sie den Receiver vom Stromnetz, wenn Sie ihn an das LNB anschließen um mögliche Schäden zu vermeiden.

Standort: Stellen Sie das Gerät nicht ins Freie um Schäden durch Blitz, Regen oder Sonneneinstrahlung zu vermeiden.

Öffnen des Gerätes: Entfernen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

1. Referenz

1.1 Allgemeine Merkmale 2.1 Vorderseite

• DVB-S/DVB-52 Satelliten konform (MPEG-II / MPEG-IV / HL264)
• DiSEqC 1.0, 1.1, 1.2 & 1.3 (USALS) kompatibel
- Unterstützung SCPC & MCPC Empfang von C / Ku-Band Satelliten LNB
• Universal, Single, Single S & C-Band-Breitband-LNB
- Empfangsstarker Tuner
• PAL/NTSC-Konvertierung
- Variables Seitenverhältnis (4:3, 16:9) mit Pan Vector oder Letter Box
- Ausgangs-Auflösung: 5/6i, 5/6p, /20p, 1080i und 1080p
- HDMI mit Upscalefunktion um die Bildqualität zu verbessern
• 8 Favoritenlisten und Kindersicherung Funktion
• 5 Arten von Sortier-Funktion für Kanäle
- On-Screen Display mit voller Farbauflösung
• Videotext- und Untertitel-Unterstützung (OSD)
• 7 Tage EPG (Elektronischer Programmführer)
- Mehrsprachiges Menü
- Multi Kanalsortierung

1.2 Lieferumfang

• 1x HD Stick 510 plus
  • 1x Bedienungsanleitung
  • 1x Fernbedienung
  • 2x AAA Batterien
  • 1x HDMI Kabel
  • 2x Selbstklebendes Klettband
• 1x Infrarolsensor
• 1x Wandhalterung

2. Bezeichnungen und Tastenbelegung

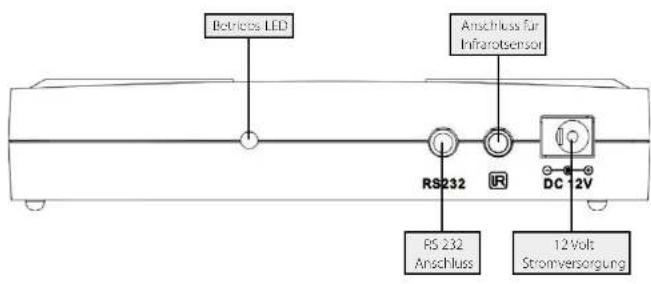

2.2 Rückseite

2. Bezeichnungen und Tastenbelegung

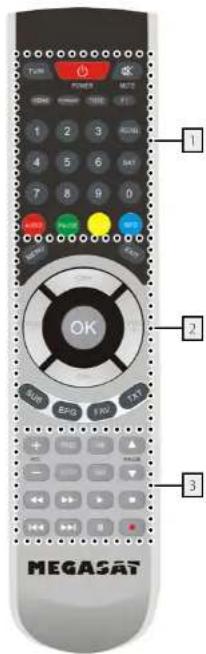

2.3 Fernbedienung

Bereich 1

TV/R Wechsel zwischen TV und Radio Empfang

POWER Ein-/Ausschalten des Gerätes (Standby)

MUTE Stummschaiten des Tones

HDMI Wechsel der IV Auflösung

FORMAT Wechsel zwischen verschiedenen Bildschirmformaten

TIME Timer Einstellungen

F1 Funktionstaste (optional)

Nummernblock (0\~9) Programmwechsel / Ziffermeingabe

RECALL Wechselt zwischen letztem und aktuellem Programm

SAT Zeigt die gespeicherte Satellitenliste

AUDIO Auswahl oder Wechsel der Audiospur

PAUSE Fausiert das aktuelle Furneschlösein (Standbäte)

ZOOM Zoomfunktion des aktuellen Programms.

INFO Zeigt Informationen des aktuellen Programms

Bereich 2

MENU Um in das Hauptmenü zu gelangen

EXIT Verlässt das aktuelle Menü Schritt für Schritt

CH +/- Wechselt TV/Radio Programme (hoch/runter)

VOL +/- Laufstärke regein

OK Bestätigung der aktuellen Auswahl / Öfner der Programmliste

SUB Anzeige des Untertitels (wenn verfügbar)

EPG Zeig: das EPG (Elektronische Programmzeitschrift)

FAV Zeigt die Favoritenliste (wenn Favoriten vorhanden)

TXT Zeigt den Videotext des jeweiligen Senders

Bereich 3

VOL +/- Lautstärke regeln

FIND Schnelle Suche einzelner Programme

OPT Optionstaste

PAGE ▲/▼ Seitenweise blättern

SLEEP Ausschalttimer aktivieren (15, 30, 45, 60, 90, 170 min.)

USB Anzeige des USB Menüs, wenn ein USB Gerät angeschlossen ist

◀◀ / ▶▶ Vorwärts / Rückwärts spulen

Kapitel vor / Kapitel zurück

▶ Start

■ Stop

II Pause

- Aufnahme starten (optional)

3. Anschließen des Receivers

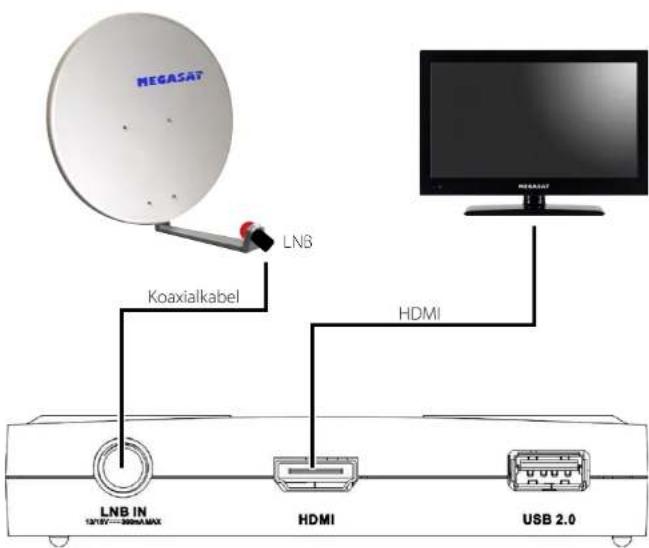

3.1 Anschließen des Receivers

1. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs über einem DiSEqC Schalter oder Multischalter.
2. Verbinden Sie das HDMI Kabel mit Ihrem Fernseher.
3. Achten Sie darauf, dass an Ihrem Fernseher der entsprechende Eingangskanal ausgewählt ist (z.B. HDMI 1).

4. Hauptmenü

Nach dem Anschließen an alle anderen erforderlichen Komponenten, schalten Sie den Receiver ein.

Drücken Sie die MENU Taste um in das Menü zu gelangen.

Das Hauptmenü besteht aus:

• Installation
• Programme verwalten
• Einstellungen
• Zeiteinstellungen
• Erweitert
• Über Receiver

Mit den ◀▶ Tasten wählen Sie einen Menüppunkt aus und bestätigen diesen mit OK. So gelangen Sie in das jeweilige Untermenü. Wenn Sie ein das Menü oder ein Untermenü wieder verlassen möchten, drücken Sie EXIT um Schritt für Schritt aus den Menüs zu gelangen.

Hinweis:

Das Standard Passwort für den Menüzugang ist: 0000

4.1 Installation

1. Antenneneinstellung

Hier können Sie eine Satellitensuche durchführen, Satelliten bearbeiten, Transponder suchen, Transponder bearbeiten, oder andere Einstellungen vornehmen.

Satellit

Drücken Sie die OK Taste um in die Liste mit den voreingesiellten Satelliten zu gelangen. Mit den ▲▼ Tasten können Sie einen Satelliten auswählen, mit den ◀► Tasten können Sie am unteren Bildschirnmand ein Symbol zur Bearbeitung auswählen um den jeweiligen Satelliten zu bearbeiten.

08 09 DEUTSCH DEUTSCH

4. Hauptmenü

Satellit hinzufügen:

Drücken Sie die OK Taste um einen Satelliten hinzuzufügen. Sie beim neuen Satelliten den Winkel, die Richtung (Ost, West) und das Band (KU, C) einstellen. Drücken Sie OK um die Einsciellung zu bestätigen. Der neue Satellit wird an das Ende der Satellitenliste hinzugefügt.

Satellit bewegen:

Wählen Sie den Satelliten und drücken Sie die OK-Taste. Sie können nun die Position des Satelliten eingeben um in an eine gewünschte Position zu verschieben.

Satellit löschen:

Wählen Sie den Satelliten, den Sie aus der Satellitenliste löschen wollen. Sie werden aufgefordert dies zu bestätigen, ob Sie den Satelliten wirklich löschen wollen oder nicht. Wenn Sie OK Taste drücken, werden alle Kanäle und Transponder des ausgewählten Satelliten gelöscht, und der Satellit wird von der Liste entfernt.

Satellit umbenennen:

Wählen Sie den Satelliten aus und drücken Sie anschließend die OK Taste. Sie können nun den Namen des Satelliten bearbeiten. Geben Sie die Zeichen, die Sie bearbeiten möchten, über den Browser ein.

4. Hauptmenü

Transponder

Drücken Sie die OK Taste um in die Liste mit den vorcingestellten Transpondern zu gelangen. Mit den ▲▼ Tasten können Sie einen Transponder auswählen, mit den ◀▶ Tasten können Sie am unteren Bildschirrmand ein Symbol zur Bearbeitung auswählen um den jeweiligen Transponder zu bearbeiten. Die Bearbeitung erfolgt auf die gleiche Weise wie die Bearbeitung der Satelliten.

Hier können Sie den LNB Typ entsprechend Ihrer Satellitenanlage einstellen. Die Standard Einstellung (Universal) ist in den meisten Fällen zutreffend.

Unicable System:

Unter dem Menüpunkt LNB Typ, können Sie die Einstellungen für Einkabelsysteme (Unicable) vornehmen. Der Receiver ist für unterschiedliche Unicable Systeme programmierbar. Je nach System können bis zu 8 Receiver angeschlossen werden.

Megasat, Kathrein, Technisat und baugleiche Geräte verwenden folgende Frequenzen: IF Channel: 1=1284; 2=1400; 3=1516; 4=1632; 5=1748; 6=1864; 7=1980; 8=2096

Inverto und baugleiche Systeme verwenden folgende Frequenzen:

IF Channel: 1=10/6; 2=1178; 3=1280; 4=1382; 5=1484; 6=1586; 7=1688; 8=1790

Unter IF Channel können Sie bis zu 8 verschiedene Frequenzen auswählen, dabei wird jedem IF Channel automatisch eine Frequenz zugeordnet. Beachten Sie dass jede Frequenz nur einmal in Ihrer Anlage vorhanden sein darf. Die Frequenzen sind von Ihrem Einkabelsystem abhängig und dürfen nicht beliebig geändert werden. Bei Systemen die nicht mit den vorprogrammierten Frequenzen übereinstimmen, können Sie diese unter dem Punkt Hauptfrequenz anpassen.

Hinweis:

Grundsätzlich verwendet man die niedrigste Frequenz für den längsten Kabelweg zum Receiver.

LNB Stromversorgung

Hier können Sie die LNB Stromversorgung entsprechend Ihrer Satellitenanlage einstellen. Die Standard Einstellung (13V/18V) ist in den meisten Fällen zutreffend.

10 11 DEUTSCH DEUTSCH

4. Hauptmenü

22KHz

Die 22KI iz Schaltung schaltet bei Universal LNBs zwischen dem LOW und HIGH Band um. Die Standard Einstellung (Autom.) ist in den meisten Fällen zutreffend.

DiSEqC 1.0 / DiSEqC 1.1

Wird die Antenne mit einem DiSEqC Schalter betrieben, wird hier der DiSEqC Eingang der ausgewählten Satelliten konfiguriert.

Motor

Mit den ◀▶ Tasten können sie die Steuerung Ihres Motors auswählen. Wenn Sie diese Option aktivieren und anschließend OK drücken, können Sie weitere Einstellungen vornehmen um die Position des Spiegels anzupassen:

Drücken Sie die ◀▶ Tasten und der Spiegel wird sich nach Osten/Westen drehen, bis Sie eine der Taste erneut drücken.

Bewegen West-Ost

Drücken Sie die ◀▶ Tasten und der Spiegel wird sich nach Osten/Westen drehen, bis er das beste Signal findet.

Feinabstimmung

Drücken Sie die ◀▶ Tasten und der Spiegel wird sich nach Osten/Westen drehen, Stück für Stück.

Position abspeichern

Speichern Sie die aktuelle Position, die Sie für den gewählten Satelliten gesucht haben.

Gehe zu Position

Drücken Sie die OK Taste um zur gewählten Position des Satelliten zu gelangen.

Gehe zu Referenz

Drücken Sie OK um in den 0" Ausgangspunkt zu gelangen.

Westanschlag

Aktivieren Westen Grenze.

Ostanschlag

Aktivieren Osten Grenze.

Anschlag löschen

Deaktiviert die West und Ost Grenze

4. Hauptmenü

Suchmodus

In diesem Menüpunkt können Sie verschiedene Suchoptionen wählen:

• Alle Programme
• Freie Programme
  • HD Programme
• SD Programme
  • TV Programme
• Radio Programme
  • FTA TV Programme
  • FTA Radio Programme

Suchlauf starten

Nachdem Sie alle relevanten Positionen im Antennenmenü eingestellt haben, können Sie nun nach Programmen suchen. Sie können verschiedene Suchfunktionen nutzen:

Transponder:

Sucht nur auf dem ausgewählten

Transponder.

Sucht alle gespeicherten Transponder des gewählten Satelliten.

Multi-Sat:

Sucht alle ausgewählten Satelliten.

Blind Scan:

Sucht den Satelliten nach allen Transpondern ab, auch die, die nicht in der Liste gespeichert sind. Dieser Vorgang nimmt einige Zeit in Anspruch.

Multi-Transponer:

Sucht auf allen Satelliten auf dem ausgewählten Transponder.

2. Satelliten Sender löschen

In diesem Menü können Sie nicht gewünschte Senderlisten entsprechend der Auswahl löschen.

4. Hauptmenü

3. USALS Setup

In diesem Menü können Sie USALS Einstellungen vornehmen, wenn Sie Ihre Antenne mit einem Motor betreiben. Folgende Optionen stehen zur Verfügung:

• Längengrad Winkel
• Längengrad Richtung
- Breitengrad Winkel
• Breitengrad Richtung
• Drehgeschwindigkeit

4. Werkseinstellung

Hier können Sie alle Einstellungen und Karäle löschen und in den Werkszustand zurück setzen. Wenn die Option gewählt und mit OK bestätigt wird, werden Sie aufgefordert dies zu bestätigen. Wenn Sie „JA“ wählen, werden alle Daten und Einstellungen auf die vom Werk voreingestellten Werte zurück gesetzt. Alle Einstellungen die Sie vorgenommen haben, werden unwiederruflich verloren gehen.

4. Hauptmenü

4.2 Programme verwalten

Hier können Sie Programme verschieben, löschen, sperren, umbenennen, tauschen und Favoritenlisten anlegen.

Wählen Sie den Menüpunkt TV Programme aus und bestätigen Sie mit OK. Am unteren Bildschirmrand stehen Ihnen 4 verschiedene Symbole zur Verfügung. Wählen Sie die gewünschte Option mit den ◀▶ Tasten aus.

Bewegen

Drücken Sie auf OK, um ein Programm auszuwählen das Sie verschieben möchten. Um das Programm auf die von Ihnen gewünschte Stelle zu verschieben, drücken Sie einfach die ▲▼ Taste, bis Sie die gewünschte Position erreicht haben oder geben Sie die numerische Zahl des gewünschten Platzes ein und bestätigen Sie dies mit der OK Taste. Um mehrere Programme gleichzeitig zu verschieben, wählen Sie das Programm aus und drücken die blaue Taste auf der Fernbedienung. Diesen Vorgang wiederholen Sie so lange, bis alle gewünschten Sender makiert sind. Nun wählen Sie den gewünschten Programmplatz und bestätigen dies mit der OK Taste.

Löschen

Bewegen Sie den Cursor zum gewünschten Programm, welches gelöscht werden soll und drücken Sie die OK Taste. Das gewählte Programm wird mit einem Kreuz markiert. Wiederholen Sie den Vorgang, bis alle zu löschenden Programme markiert sind und drücken anschließend die Exit Taste. Bestätigen Sie das Löschen der Programme durch die Auswahl „Ja“. Wenn Sie „Nein“ wählen wird die Auswahl aufgehoben und keine Änderung vorgenommen.

Sperren

Hier können Sie einen Kanal sperren. Nach drücken der OK Taste werden Sie aufgefordert ein Passwort zu vergeben.

4. Hauptmenü

Umberennen

Wählen Sie das gewünschte Programm aus, dass Sie umbenennen wollen. Drücken Sie OK um das Bearbeitungsfenster zu öffnen. Mit den Cursor- und Farblasten wählen Sie die gewünschten Zeichen aus. Drücken Sie auf OK, um Ihre Wahl zu bestätigen.

Tauschen

Sie können ein Programm, das Sie aus der Senderliste auswählen, mit einem anderen Programm tauschen. Drücken Sie die OK Taste, danach werden Sie aufgefordert mit welchem Programm Sie das aktuelle vertauschen möchten. Geben Sie mit den Nummerntasten den gewünschten Programmplatz ein und bestätigen Sie mit OK.

2. Radio Programme

Das Bearbeiten der Radio Programme erfolgt entsprechend der Anleitung TV Programme.

3. TV Favoriten

Hier können Sie Programme in unterschiedliche Gruppen, wie Nachrichten, Filme, Musik, oder Sport sortieren. Wählen Sie am unteren Bildschirmrand die gewünschte Favoritengruppe mit den ▲▶ Tasten aus. Wählen Sie anschließend das gewünschte Programm mit den ▲▼ Tasten und drücken OK. Ein Symbol erscheint neben dem gewählten Programm. Wiederholen Sie den Vorgang bis alle gewünschten Sender der entsprechenden Favoritengruppe zugeordnet sind.

Hinweis:

Um eine Favoritengruppe umzubenennen, drücken Sie die ROTE Taste auf der Fernbedienung.

4. Radio Favoriten

Das erstellen der Radio Favoritenliste erfolgt entsprechend der Anleitung Favoritenliste.

4. Hauptmenü

5. Sender sortieren

In diesem Menüpunkt können Sie verschiedene Sortierfunktionen wählen:

• Alphabetisch
  • Transponder
• FTA/verschlüsselt
• Standard
• Favoriten
  • Anbieter
  • Service ID

6. Benutzer Senderliste

Mit dieser Option können Sie Ihre selbst erstellte Senderliste auf den internen Speicher des Gerätes speichern und laden.

Senderliste speichern:

Wählen Sie diese Option mit OK. Bestätigen Sie die mit „JA“, um die aktuelle Senderliste auf dem Receiver zu speichern. Wählen Sie „Nein“ um den Vorgang abzubrechen.

Senderliste laden:

Falls Sie eine Werkseinstellung vornehmen, oder die Senderliste aus Versehen gelöscht haben, können Sie hier die vorher gespeicherte Senderliste wieder aus dem Speicher laden.

4. Hauptmenü

4.3 Einstellungen

Hier können Sie grundlegende Einstellungen des Receivers ändern.

1. Systemeinstellung

Nutzen Sie die ▲▼ Tasten um im Menü zu navigieren. Mit den ◀▶ Tasten verändern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden:

• Menüsprache
  • Audio 1
• Audio 2
• Untertitel Sprache
• Untertitel Steuerung
  • EPG Sprache
  • TXT Sprache
  • Digital-Audio
  • Automatischer Programmwechsel
  • Automatisches Verlassen

der Programmliste

• Letzte Programme
  • Geringer Stromverbrauch Standby

4. Hauptmenü

2. OSD Einstellung

Nutzen Sie die ▲▼ Tasten um im Menü zu navigieren. Mit den ◀▶ Tasten verändern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden:

• Menu Transparenz
  • Videotext Transparenz
  • Bildschirmauflösung
  • TV Typ
  • TV Format
• OSD Anzeigezeit

Kindersicherung

Hier können Sie bei verschiedenen Menüpunkten und Programmen ein Passwort vergeben, um Kinder daran zu hindern, die Einstellungen zu ändern, oder nicht gewünschte Programme zu sehen.

Der erste Menüpunkt „Passwort Sperre“ aktiviert oder deaktiviert die komplette Kindersicherung. Bei Aktivierung der Sperre, können Sie einzelne Menüs oder Programme mit „ja“ oder „nein“ aktivieren oder deaktivieren.

Nutzen Sie die ▲▼ Tasten um im Menü zu navigieren. Mit den ◀▶ Tasten verändern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden:

• Helligkeit
• Kontrast
  • Sättigung
• Standard (setzt die Einstellungen auf die Standardwerte zurück.)

4. Hauptmenü

4.4 Zeiteinstellungen

In diesem Menü können Sie Einstellungen von Zeit und Datum vornehmen, einen Event- oder Ausschalttimer setzen und die automatische Abschaltung des Receivers bestimmen.

1. Zeiteinstellungen

Die Standardeinstellung für die Zeit ist auf automatisch, aber Sie können sie auch manuell eingegeben. Wählen Sie die Zeitzone Ihres Landes und Sie erhalten die aktuelle Zeit, die auf TDT (Time and Data Table) im Datenstrom des aktuellen Programms basiert.

2. Event-Timer

Hier können Sie den Timer einstellen, um zu einer bestimmen Zeit das von Ihnen gewählte Programm aufzurufen. Der Receiver schaltet zur gewählten Zeit automatisch auf diesen Kanal.

Nutzen Sie die Farbtasten um beliebige Einstellungen vorzunchmen:

ROT: Timer hinzufügen

GRÜN: Timer bearbeiten

GELB: Timer löschen

4. Hauptmenü 4. Hauptmenü

3. Ausschalttimer

Stellen Sie hier die gewünschte Zeit ein, nachdem sich der Receiver ausschalten soll. Sie können wählen zwischen 15, 30, 45, 60, 90 oder 120 Minuten.

4. Uhrzeit im Standby

Hier können Sie wählen, ob die Uhrzeit während dem Standby Betrieb im Display angezeigt werden soll. Sie können wählen zwischen AN (aktiv) oder AUS (nicht aktiv).

5. Automatische Abschaltung

Hier stellen Sie die Zeit ein, nachdem sich der Receiver ausschalten soll, wenn keine Bedienung am Receiver erfolgte. Sie können wählen zwischen 1, 2 oder 3 Stunden.

Hinweis:

Bei der werkseitigen Einstellung des Receivers, ist die automatische Abschaltung aktiviert und der Receiver schaltet sich nach 3 Stunden automatisch ab, wenn keine Bedienung erfolgte.

4.5 Erweitert

In diesem Menü werden zusätzliche Funktionen des Receivers angeboten.

1. Spiele

Hier finden Sie einige Spiele Klassiker zu Ihrem Vergnügen.

2. USB

Das USB Menü ist nur aktiv, wenn ein geeignetes USB Gerät angeschlossen ist.

Sie können die angezeigten Daten eingrenzen, indem Sie mit den ◀▶ Tasten am oberen Bildschirmrand eines der Symbole auswählen:

• Alle
• Filme
• Musik
• Bilder
- Software

Um eine Datei abzuspielen, wählen Sie sie mit den Pfeiltasten aus und drücken anschließend die OK Taste.

Es werden folgende Formatierungen eines USB Mediums unterstützt: FAT & FAT32, NTFS

3. USB sicher entfernen

Bevor Sie das externe Speichermedium (z.B. Festplatte oder USB Stick) entfernen, be- stätigen Sie diese Option mit OK, um evtl. Schäden am Speichermedium zu vermeiden. Anschließend erscheint eine Meldung, dass das Medium erfolgreich entfernt wurde.

4. Hauptmenü 5. Zusätzliche Informationen

Weitere Optionen erhalten Sie über die Farbsten der Fernbedienung. Am unteren Bildschirmrand stehen Ihnen vier Auswahlmöglichkeiten zur Verfügung. Folgen Sie anschließend den Informationen im jeweiligen Informationsfenster.

Werkzeug (RO)

Drücken Sie die ROTE Taste um in die Werkzeugliste zu gelangen. Hier können Sie umbenennen, löschen, verschieben, kopieren, einen neuen Ordner erstellen, sortieren und Ihr USB Gerät formatieren.

Abspiel Modus (GRÜN)

Drücken Sie die GRÜNE Taste, um Einstellungen wie Wiederholung und Diashow-Intervall Ihrer Fotos einzustellen.

Hochladen (GELB)

Drücken Sie die GELBE Taste, um in den Upload-Modus zu gelangen. Anschließend können. Sie Daten auf Ihrem USB oder auf Ihren FTP Server hochladen.

4.6 Über Receiver

Hier werden Informationen über den Soft- und Hardwarestand des Receivers angezeigt:

• Modell
• Hardware Version
• Software Version
• Software Datum
• Seriennummer
• Verwendete Senderliste
  • Verwendeter Transponder
  • Verwendeter Satellit

5.1 Fehlerbehebung

Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehler quelle zu ermitteln.

Problem Mögliche Ursachen Was müssen Sie tun?
LED Leuchte auf der Vorderseite nicht.	Netzkabel ist nicht angeschlossen oder der Netzschalter ist aus. Überprüfen Sie, ob das Netzkabel richtig angeschlossen is, und er Netzschalter auf EIN sich.
Kein Bild oder Ton Der Spiegel ist	nicht richtig auf den Satelliten ausgerichtet und erhalt daher ein schwaches oder kein Signal. Das LNB oder das Koaxialkabel ist defekt. Sie sind nicht, auf dem richtigen Fernschkanal (AV oder HDMI)
Schlecentes, ruckelntes Bild. Der Spiegel zeigt nicht genau auf den Satelliten, das Signal ist zu stark, der Spiegel ist zu klein oder das Rauschmaß des LNBs ist zu hoch.	Stellen Sie die den Spiegel nicht gegen ein. Seizen Sie ggf, einen Dämpfungsregler ein. Verwenden Sie einen größeren Spiegel. Wechseln Sie das LNB.
Kein Auto Start Biltschirm beim Starten dies Receivers.	Der Receiver ist über HDMI an geschlossen, aber der TV befindet sich nicht im richtigen HDMI Modus. Wechseln Sie den TV in den richtigen HDMI Modus (z.B. HDMI 1).
Die Frembedierung funktioniert nicht	Die Batterien sind leer oder die Frembedierung zeigt nicht genau auf den Receiver. Wechseln Sie die Batterien Vergewisern. Sie sich, dass sich nichts zwischen Receiver und Frembedierung befindet. Hindermisse können den Empfang mindern.
Sie haben Ihr Passwort vergessen?	Kontaktieren Sie den Hersteller oder Ihren Händler. Hier wird Ihnen weiter geholfen.
Schlechte Bildqualität oder wenig Sender bei der Suche.	Geringe LNB. Stromversorgung oder Verlust im Koaxialkabel. Wechseln Sie die LNB Stromversorgung zu 14V/19V im Antennen-Einstellungs-Menu. Erneuern Sie ggt das Koaxialkabe gegen ein höherwertigers mit mehr Abschirmung (d3).

5. Zusätzliche Informationen

5.2 Technische Daten

Tuner & Demodulator
Frequenzbereich 950 MHz bis 2150 MHz
Eingangsstecker F-Type, IEC 169-24, welblich
Signal Level: 75 bis -65 dBm
H⁺ Impedanz 75 Ω, unsymmetrisch
Zr Bandbreite 55 MHz / 8 Hz (pcr 5 Msps)
LNB Power & Polarisation Vertika : +13 V, 14 V +/-5 %Horizontal: +18 V, 19 V +/-5 %max. 500 mA Übrerlastschutz
LNB Ton Schalter 22 Kfz +/- 2 kHz, 0.6 V / -0.2 V
ÜdSkqC Steuerung Version 1.0/1.2 kompaßel, Tone Burst A/B
Demodulation QPSK / 8PSK
Symbol Rate 1~45 Ms/s / SCPC, MCFC
TEC Decode 1/2, 2/3, 3/4, 5/6 und 7/8 with constraint Length <-7
MPEG
Transport Stream MPEG 4-/L264, MPEG 2 ISO/IEC 13818
Profile Level MPEG-4/AVC, MPEG-2 MP@VIL, MP@HL
Input Rate max. 15 MoUs
Bilovernätnis 4:3, 16:9
Video Auflösung 720 x 576, 720 x 480, 1280 x 720, 1920 x 1080
Audio Decoding MPEG / NusikCam Layer I & II
Audio Mode Single channel / Dual channel / Joint stereo / Stereo
Sampling 32, 44.1 und 48 KHz
Data In/Out Anschlüsse
LNB IT Eingang F type, IEC 169-24 welblich
Netzteil
Eingang 100 - 240 V AC, 50/60 Hz,
Verbrauch im Betrieb max. 12 Watt
Verbrauch im Standby < 0,5 Watt
Schutzart Separate interne Sicherung. Eingang hat einen Blitzschutz
Physische Spezifikationen
Gewicht (netto): 117 g
Betriebstemperatur 0°C - bis +40°C
Lagertemperatur -40°C - bis +65°C

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit ohne vorherige Ankündigung geändert werden.

5. Zusätzliche Informationen

5.3 Konformitätserklärung

Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt:

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

EN 55013:2001+A1:2003+A2:2006

EN 55020: 2007

EN 61000-3-2:2006 + A1:2009 + A2:2009

EN 61000-3-3:2008

Niederspannungsrichtlinie 2006/95/EG

EN 60065:2002+A1:2006+A11:2008

Notizen

WEEE Reg.-Nr. DE 70592344

Stand: 1.0 März 2015 // Technische Änderungen, Druckfehler und Irrümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a D-976 8 Niederlauer | www.megasattv| info@megasattv

MEGASAT

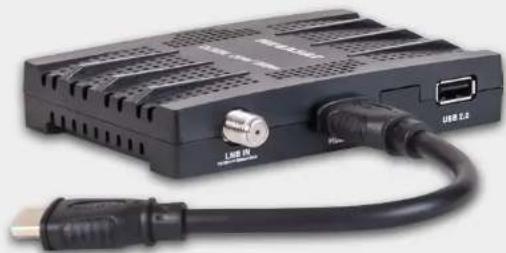

• 1x HD Stick 510 plus
  • 1x Bedienungsanleitung
  • 1x Fernbedienung
  • 2x AAA Batterien
  • 1x HDMI Kabel
  • 2x Selbstklebendes Klettband
• 1x Infrarolsensor
  • 1x Wandhalterung

WEEE Reg.-Nr. DE 70592344

Status: 1.0 March 2015 // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | [e-mail]
