Produkttyp	Digital-Decoder / Satelliten-Receiver
Marke	Megasat
Modell	HD 760
Abmessungen (B x T x H)	200 x 150 x 45 mm
Gewicht	0,6 kg
Stromversorgung	12V DC, 1,5A (über externen Adapter)
Stromverbrauch	15 W (max.)
Videoausgang	HDMI, Composite (RCA)
Audioausgang	HDMI, Digital Optisch, Stereo-RCA
Unterstützte Auflösungen	1080p, 1080i, 720p, 576p, 480p
Tunertyp	DVB-S2 (Satellit)
Anzahl der Tuner	1
Frequenzbereich	950 - 2150 MHz
Eingangsanschluss	F-Typ (75 Ohm)
USB-Anschluss	1 x USB 2.0 (für Firmware-Updates und Medienwiedergabe)
Kartensteckplatz	1 x CI+-Steckplatz (für Zugangsberechtigungsmodule)
Fernbedienung	Enthalten (IR)
Betriebstemperatur	0 °C bis 45 °C
Lagertemperatur	-10 °C bis 60 °C
Relative Luftfeuchtigkeit	20 % bis 80 % (nicht kondensierend)
Enthaltenes Zubehör	Fernbedienung, Batterien, HDMI-Kabel, Netzadapter, Benutzerhandbuch
Wartung	Mit einem weichen, trockenen Tuch reinigen. Flüssigkeiten und Scheuermittel vermeiden.
Sicherheitshinweise	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen. Nur den mitgelieferten Netzadapter verwenden.
Ersatzteile & Reparierbarkeit	Wenden Sie sich für Ersatzteile an das Megasat-Servicecenter. Nicht für den Benutzerservice geeignet.

Häufig gestellte Fragen - HD 760 MEGASAT

Wie schließe ich den Megasat HD 760 an meinen Fernseher an?

Schließen Sie den Decoder mit einem HDMI-Kabel oder den mitgelieferten Composite-AV-Kabeln an Ihren Fernseher an. Stellen Sie sicher, dass beide Geräte vor dem Anschließen ausgeschaltet sind.

Warum empfängt der Decoder keine Sender?

Überprüfen Sie die Ausrichtung der Satellitenschüssel und den LNB-Kabelanschluss. Führen Sie im Setup-Menü einen automatischen Sendersuchlauf durch. Stellen Sie außerdem sicher, dass Ihre Smartcard (falls erforderlich) korrekt eingelegt ist.

Wie kann ich die Firmware des HD 760 aktualisieren?

Laden Sie die neueste Firmware von der Megasat-Support-Website herunter, speichern Sie sie auf einem FAT32-formatierten USB-Laufwerk, stecken Sie es in den Decoder und navigieren Sie zu Einstellungen > Software-Update.

Was soll ich tun, wenn die Fernbedienung nicht mehr funktioniert?

Ersetzen Sie zuerst die Batterien. Stellen Sie sicher, dass sich keine Hindernisse zwischen der Fernbedienung und dem Decoder befinden. Wenn das Problem weiterhin besteht, versuchen Sie, die Fernbedienung neu zu koppeln (siehe Handbuch) oder verwenden Sie vorübergehend die Tasten an der Vorderseite.

Kann ich mit dem HD 760 Aufnahmen machen?

Der HD 760 verfügt über keine integrierte Aufnahmefunktion. Sie können jedoch ein externes USB-Speichergerät anschließen und die Time-Shift-Funktion nutzen, um Live-TV anzuhalten und zurückzuspulen (bis zu 2 Stunden, je nach Speicher).

Wie richte ich die Kindersicherung ein?

Gehen Sie ins Einstellungsmenü, wählen Sie Kindersicherung und aktivieren Sie sie. Sie werden aufgefordert, eine 4-stellige PIN festzulegen. Anschließend können Sie Sender nach Bewertung einschränken oder bestimmte Sender sperren.

Der Decoder zeigt 'Kein Signal' an. Was ist los?

Dies deutet darauf hin, dass der Decoder kein Signal von der Satellitenschüssel empfängt. Überprüfen Sie alle Kabelverbindungen, stellen Sie sicher, dass die Schüssel richtig ausgerichtet ist und dass der LNB mit Strom versorgt wird (der Decoder liefert 13/18 V auf dem Kabel). Bestätigen Sie außerdem die korrekten Satelliteneinstellungen im Installationsmenü.

Welche Videoformate unterstützt der USB-Medienplayer?

Der USB-Medienplayer unterstützt gängige Formate wie MP4, AVI, MKV, MOV, MPEG für Video und MP3, WMA, AAC für Audio. Die maximale Auflösung beträgt 1080p. Nicht alle Codecs sind garantiert.

Ist der Megasat HD 760 mit allen Satellitenbetreibern kompatibel?

Er ist mit den meisten DVB-S2-Übertragungen kompatibel. Für verschlüsselte Sender benötigen Sie möglicherweise ein CI+-Modul und eine Smartcard Ihres Anbieters. Überprüfen Sie stets das verwendete Verschlüsselungssystem.

Wie setze ich den Decoder auf die Werkseinstellungen zurück?

Gehen Sie zu Einstellungen > System > Werkseinstellungen. Bestätigen Sie mit Ihrer PIN (Standard ist 0000). Dadurch werden alle persönlichen Einstellungen und Senderlisten gelöscht. Der Decoder wird neu gestartet.

BEDIENUNGSANLEITUNG HD 760 MEGASAT

Sicherheitshinweise....03

1. Referenz

1.1 Allgemeine Merkmale 04
1.2 Lieferumfang 04

2. Bezeichnungen und Tastenbelegung

2.1 Vorderseite 05
2.2 Rückseite 05
2.3 Fernbedienung 06

3. Anschließen des Receivers

3.1 Anschließen des Receivers 07

1. Erstinstallation....08

5. Hauptmenü

5.1 Programm....10
5.2 Bild 11
5.3 Installation 12
5.4 Uhrzeit 12
5.5 Option 12
5.6 System 13
5.7 USB 14

6. Zusätzliche Information

5.1 Fehlerbehebung 16
5.2 Konformitätserklärung 16
5.3 Technische Daten 17

Sicherheitshinweise

Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.

Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100\~240 V, 50/60Hz.

Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit: Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung: Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen. Stellen Sie das Gerät nicht auf Teppiche oder weichen Möbeln. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus. Stellen Sie keine anderen elektrichen Geräte auf die Obereite des Gerätes.

Erstickungsgefahr: Lassen Sie Kindernicht mit Folien oder anderen Verpackungsteilen spielen, es besteht Erstickungsgefahr.

Reinigung: Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch oder einem milden Spülmittel (keine Lösungsmittel).

Anschluss: Trennen Sie den Receiver vom Stromnetz, wenn Sie ihn an das LNB anschließen um mögliche Schäden zu vermeiden.

Standort: Stellen Sie das Gerät nicht ins Freie um um Schäden durch Blitz, Regen oder Sonneneinstrahlung zu vermeiden.

Öffnen des Gerätes: Entfernen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

1. Referenz 2. Bezeichnungen und Tastenbelegung

1.1 Allgemeine Merkmale 2.1 Vorderseite

• 5.000 Kanäle für TV- und Radioprogramme
• Medienbrowser (USB 2.0)
• DVB-S2/S-kompatibel
• HDMI-Ausgang (576p, 720p, 1080i)
• Kanalsperre
- Sendungsinformationen aktuell/nächste (/-Tage-EPG)
- Kindersicherung für Menü
• Signalstärke-Balkenanzeige für Transponder
• Teletextunterstützung
• Empfangsbereich im Ku-Band: 10.7 – 12.7 GHz
• LNB Steuerung: Horizontal /Vertical, Umschaltung 0-22 kHz,
Toneburst A/B-Umschaltung zur Antennenauswahl, DiSEqC 1.2
- Wählbare Satelliteneinstellungen (ASTRA, HOTBIRD, TURKSAT 2A/3A etc.)
- Anzeige der Signalstärke und -qualität zur Antenneneinstellung
- Verschiedene Optionen zur Kanalsuche
• Automatische Satellitensuche für voreingestellte Transponder
• Transpondersuche / Netzwerksuche
• Automatische Suche nach neu hinzugefügten Transpondern
- Suchoption FTA (Free-to-Air) für Satellitensuche und Automatische Suche
• Auto-FEC-Suche (Vonwarts-Fehlerkorrektur)
- Automatische PID-Korrektur (außer benutzerdefinierte PIDs)
• Digitaldecoder-Eigenschaften:
• Videoausgabe: PAL
• 32-bit Farb-OSD, 720x576 Pixel für PAL
• Systemumschaltung (TV/RADIO)
- Speicherung des zuletzt gesehenen Kanals
• LNB-Kurzschluss- und Überlastschutz
• IR-Ferbedienung

1.2 Lieferumfang

• Megasat HD 760
- Fernbedienung
- Batterien
• Bedienungsanleitung

2.2 Rückseite

2. Bezeichnungen und Tastenbelegung

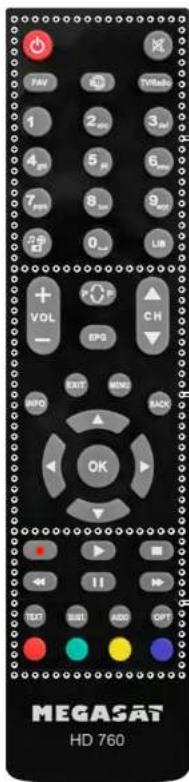

2.4 Fernbedienung

Bereich 1

POWER Ein /Ausschalten des Gerates (Standby)

MUTE Stummischalten des Tones

FAV um in die Favoritenliste zu gelangen

Ohne Funktion

TV/Radio Umschalter: zwischen IV und Radioempfang

Nummernblock (0\~9) Programmwechsel / Ziffermeingabe

Ohne Funktion

LIB Ohne Funktion

Bereich 2

V+/- Lautstärke regeln

P+/- Wechsel TV/Radio Programme (noch/runter)

Ohne Funktion

EPG Zeigt das EPG (Elektronische Programmzeitschrift)

INFO Zei gt Informationen des aktuellen Programms

EXIT Verlässt das aktuelle Menü

MENU Um in das Hauptmenü zu gelangen

BACK Einen Schritt zurück

Navigationstasten (Auf/Ab/Links/Rechts)

OK Bestätigung der aktuellen Auswahl / Öthnen der Programmliste

Bereich 3

● Ohne Funktion

▶ Start

■ Stop

Rückwärts spulen

|| Pause

▶▶ Vorwärts spulen

TEXT Öffnet den Teletext

SUBT. Untertitelanzeige

AUDIO Audiosprachauswahl

OPT Oh ne Funktion

ROT Funktionstaste

GRÜN Funktionstaste

GELB Funktionstaste

BLAU Funktionstaste

3. Anschließen des Receivers

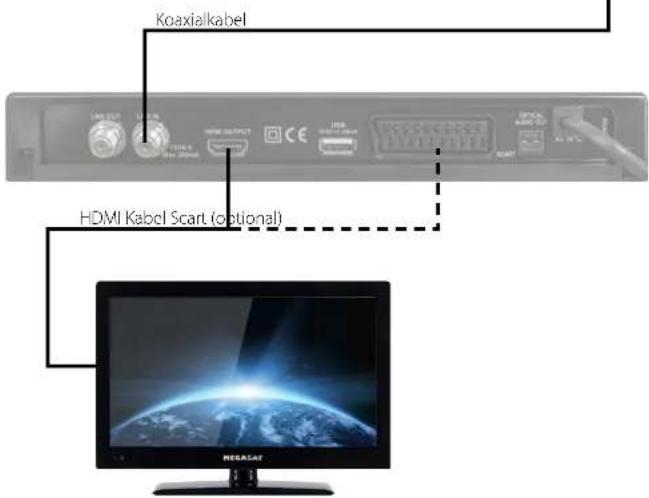

3.1 Anschließen des Receivers

1. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs über einem DiSEqC Schalter oder Multischalter.
2. Verbinden Sie das HDMI Kabel mit Ihrem Fernseher.
3. Achten Sie darauf, das an Ihrem Fernseher der entsprechende Eingangskanal ausgewählt ist (z.B. HDMI 1).
4. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs über einem DiSEqC Schalter oder Multischalter.
5. Verbinden Sie das HDMI Kabel mit Ihrem Fernseher.
6. Achten Sie darauf, das an Ihrem Fernseher der entsprechende Eingangskanal ausgewählt ist (z.B. HDMI 1).

4. Erstinstallation 4. Erstinstallation

Wichtig: Stellen Sie sicher, dass die Antenne angeschlossen ist, bevor Sie den Receiver für die Erstinstallation einschalten.

Wenn der Receiver aus dem Standbymodus eingeschaltet wird und kein Kanal in der Datenbank gespeichert ist, erscheint folgendes Menüfenster auf dem Bildschirm. Es wird u. a. nach der Menüsprache (OSD) und dem Land gefragt.

Wählen Sie die „Vorprogrammierte Liste“ aus, um eine vorcingestellte Senderliste zu laden. Verlassen Sie das Hinweisfenster mit EXIT. Wenn Sie selbst nach Programmen suchen wollen, wählen Sie „Installation“.

Sie können den gewünschten Satelliten von der linken Seite des Menüs auswahlen. Um eine Mehrfachsuche zu starten, können Sie durch Drücken der OK-Taste mehrere Satelliten auswählen. Bitte stellen Sie für jeden Satelliten den korrekten Parameter auf der rechten Seite des Menüs ein. Die Signalqualität wird nach korrekter Auswahl angezeigt.

Lib: Transponder-Liste anzeigen.

OK: Auswahl bestätigen.

Grün: Bearbeiten des ausgewählten Satelliten.

Blau: Kanalsuche für ausgewählten Satelliten.

Verlassen: Verlassen des Schüssel-Einstellungen Menüs.

Rot: Einen Satelliten hinzufügen.

Gelb; Löschen des Satelliten von der Satelliten-Liste.

Unicable:

Bei Verwendung einer Unicable Anlage muss der LNB Typ auf Unicable eingestellt werden. Mit den ◀▶ Tasten können Sie den LNB-Typ ändern und Unicable A auswählen. Drücken Sie anschließend die OK Taste um in die Konfiguration zu gelangen.

Motor:

Wählen Sie diesen Antennentyp, wenn Sie eine motorbetriebene Antenne verwenden. Konfigurieren Sie die Einstellungen für die Motoreinstellung nach Ihren Bedürfnissen. Weigungsverfügbaren, haben, drücken Sie nicht nach Motortyp varlieren. Wenn Sie alle Einstellungen getätigt haben, drücken Sie EXIT, um zur Satellitenauswahl zurückzukehren.

Programme suchen:

Drücken Sie die BLAUE Taste um mit den ausgewählten Satelliten nach Programmen zu suchen. Anschließend erscheint ein Hinweisfenster um die Suche anzupassen. In der Regel verwendet man „Blind Scan“ um alle Programme zu finden. Wählen Sie bei „Verschlüsselt“, ob Sie nur freie oder auch verschlüsselte Sender suchen möchten. Bestätigen Sie mit der OK Taste.

Hinweis: Sie können die Taste EXIT drücken um den Vorgang abzubrechen oder MENU, um die Installation zu überspringen.

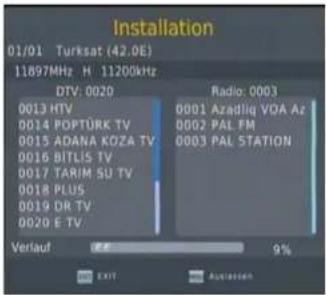

Die Suche kann einige Zeit in Anspruch nehmen. Den Verlauf sehen Sie am unteren Bildschirmrand.

5. Hauptmenü 5. Hauptmenü

Drücken Sie die MENÜ Taste, urn in das Hauptmenü zu gelangen. Durch Benutzen der Navigationstasten auf der Fernbedienung, können Sie sich zwischen den einzelnen Menüs bewegen. Mit der OK Taste können Sie Eingaben bestätigen oder Sie gelangen in ein Untermenü. Mit EXIT gelangen Sie immer zum vorherigen Menü zurück.

Folgende Untermenüs stehen im Hauptmenü zur Verfügung:

• Programm
  • Bild
• Installation
  • Uhrzeit
• Option
• System
  • USB

Hinweis:

Das Standard Passwort für den Menüzugang ist: 000000

5.1 Programm

Programme bearbeiten

Wählen Sie die Option „Programm bearbeiten“ aus und bestätigen Sie mit OK. Navigieren Sie anschließend zu einem Kanal, der bearbeitet werden soll.

ROTE Taste: Markieren Sie ein Programm mit der ROTEN Taste und navigieren Sie zu einer gewünschten Position, Drücken Sie OK um das Programm an diese Stelle zu verschieben.

GRÜNE Taste: Markieren Sie ein Programm mit der GRÜNEN Taste. Nun wird dieses Programm zukünftig beim Durchblättern der Senderliste übersprungen.

GELBE Taste: Markieren Sie ein Programm mit der GELBEN Taste. Wenn Sie zukünftig auf dieses Programm schalten wird eine Passwortabfrage erfolgen, um z. B. Kindern das Programm nicht zugänglich zu machen.

BLAUE Taste: Markieren Sie ein Programm mit der BLAUEN Taste um das Programm zu löschen. Sie werden darauf hingewiesen, ob Sie es wirklich löschen wollen. Bestätigen Sie mit OK oder mit EXIT um abzubrechen.

FAV Taste: Markieren Sie ein Programm mit der FAV Taste, um es in die Favoritenliste mit aufzunehmen.

INFO Taste (i): Drücken Sie die INFO Taste um ein Programm urzubenennen. Nutzen Sie zur Eingabe der Buchstaben das Nummernfeld auf dem Bildschirm.

Hinweis: Drücken Sie die ▶ Taste um Radiosender auf die gleiche Weise zu bearbeiten.

10 11 DEUTSCH DEUTSCH

EGP

Hier sehen Sie die aktuelle Programminformationen der einzelnen Sender. Nutzen Sie die ▶▶ Tasten um einen Sender auszuwählen. Mit den ▲▼ Tasten können Sie zwischen den jeweiligen Sendungen blättern. Weitere Informationen einer Sendung finden Sie auf der rechten Bildschirmseite.

Hinweis:

Das EPG erreichen Sie auch, wenn Sie die EPG Taste auf der Fernbedienung drücken.

Sortieren

Hier können Sie die Senderliste beliebif sortieren. Zur Auswahl stehen:

• Standard
• nach verschlüsselten Programmen
• Nach Frequenz
  • Durch Service-Namen

5.2 Bild

Bildverhältnis

Wählen Sie das Bildseitenverhältnis entsprechend Ihres Fernsehers aus. In der Regel ist „AUTO“ die Standardeinstellung.

Auflösung

Wählen Sie die Auflösung, die auch Ihr Fernseher wiedergeben kann. Sollten Sie einen Full HD Fernseher besitzen, wählen Sie z. B. 1080p (50Hz). Bei TV-Geräten mit einer normalen HD Auflösung wählen Sie 720p.

TV-Format

Wählen Sie hier zwischen PAL und NTSC. Europäische TV-Geräte nutzen in der Regel den PAL Standard.

Video Ausgang

Wählen Sie hier zwischen RGB und CVBS.

5. Hauptmenü 5. Hauptmenü

5.3 Installation

SAT-Spiegel / LNB Einstellungen

Hier können Sie nachträglich die Einstellungen anpassen, die für Ihre SAT-Anlage, bzw. für das LNB nötig sind. Die Vorgehensweise entnehmen Sie ab Seite 8.

Einstellung laden

Von USB laden: Hier können Sie zuvor gespeicherte Daten von einem USB Stick laden. Auf USB kopieren: Kopieren Sie Ihre Einstellungen, die Sie am Receiver vorgenommen haben, auf einem USB Stick. Falls der Receiver in den Werkszustand zurückgesetzt wird, können Sie Daten problemlos wieder geladen werden.

5.4 Uhrzeit

Zeit-Offset

Wählen Sie zwischen „Auto“ und „Handbuch“. Bei „Auto“ werden die Zeiteinstellungen automatisch über Satellit auf die genaue Uhrzeit eingestellt. Bei „Handbuch“ kann die Zeit und das Datum manuell vorgenommen werden.

Schlaf

Wählen Sie hier die Zeit, nachdem sich der Receiver in den Standby-Modus schaltet, wenn keine Bedienung am Gerät erfolgt. Wählen Sie AUS, oder die Zeit zwischen einer und 12 Stunden.

5.5 Option

OSD Sprache

Wählen Sie die Sprache des Bildschirmmenüs.

Untertitelsprache

Wählen Sie die Sprache des Untertitels. Der Untertitel wird nur angezeigt, wenn der jeweilige Sender diesen auch zur Verfügung stellt.

Audiosprache

Wählen Sie die Sprache der Audiospur. Einige Sender bieten eine Sendung in zwei Sprachen an (z. B. deutsch und englisch). Wählen Sie hier die Hauptsprache.

Digital Audio

Wählen Sie hier den Tonausgang aus (Aus, PCM, RAW (HDMI ein), RAW).

5.6 System

Kindersicherung

Einige Sender bieten eine Altersbegrenzung an. Wenn Sie hier eine Altersbeschränkung angeben, muss zukünftig ein Passwort eingegeben werden, wenn Sie auf eine Sendung mit dieser Begrenzung schalten. Wählen Sie zwischen AUS, oder 4 bis 18 Jahre,

Passwort einstellen

Hier können Sie ein neues Passwort vergeben. Zuerst muss das aktuelle Passwort eingegeben werden. Im Auslieferungszustand ist es 000000. Anschließend kann ein neues angelegt werden. Vergeben Sie ein 6-stelliges Passwort und wiederholen Sie die Eingabe.

Werkseinstellung wiederherstellen

Hier wird der Receiver in den Auslieferungszustand gesetzt. Nach der Bestätigung erscheint eine Passwortabfrage. Geben Sie das Passwort ein und bestätigen Sie mit OK um den Receiver zurückzusetzen. Drücken Sie EXIT um den Vorgang abzubrechen.

Information

Hier werden Informationen zum Hard- und Softwarestand des Receivers angezeigt.

Softwareaktualisierung

Um eine neue Firmware aufzuspielen wählen Sie USB-Aktualisierung, wenn Sie die aktuelle Firmware auf einem USB Stick haben. Wählen Sie OAD, wenn das Update über Satellit erfolgen soll. Das Update über Satellit kann einige Zeit in Anspruch nehmen.

5. Hauptmenü 5. Hauptmenü

5.7 USB

In diesem Menüpunkt können Sie Musik, Fotos oder Videos von einem USB Speichermedium abspielen.

Multimedia

Im Menüpunkt Multimedia wählen Sie entweder Musik, Foto oder Film. Je nachdem was Sie sehen oder hören wollen.

Musik: Zeigt nur Musiktitel im Verzeichnis an (z. B. mp3). Wählen Sie einen Musiktitel mit OK aus um die Wiedergabe zu starten. Drücken Sie die GELBE Taste, um den Wiedergabernodus zu ändern. Der Modus wird am oberen Bildschirmrand angezeigt. Wählen Sie zwischen „Einen Titel wiederholen“, „alle Titel im Ordner wiederholen“ oder „Zufällige Titelwiedergabe“.

Foto: Zeigt nur Fotos im Verzeichnis an (z. B. jpg). Wählen Sie ein Foto mit OK aus, um es im Vorschaufenster anzeigen zu lassen. Durch nochmaliges Drücken der OK Taste wird das Bild im Vollbildmodus angezeigt. Mit EXIT gelangen Sie zurück zur Übersicht.

Mit der PLAY Taste starten Sie eine Diashow mit allen Fotos, die sich in diesem Fotoordner befinden. Die Diashow-Einstellungen können auch angepasst werden.

Film: Zeigt nur Videos im Verzeichnis an (z. B. mp4). Wählen Sie ein Video mit OK aus, um es im Vorschaufenster anzeigen zu lassen. Durch Drücken der ROTEN Taste wechseln Sie zwischen der Vorschau und der Vollbildansicht.

Foto konfigurieren

Diashow-Zeit: Stellen Sie hier die Zeit ein, bis das nächste Foto gezeigt werden soll.

Diashow-Modus: Wählen Sie „zufällig“ oder zwischen 0–59 um die Übergänge zwischen den Fotos festzulegen.

Bildverhältnis: Wählen Sie zwischen Bildverhältnis behalten oder verwerfen. Bei „verwerfen“ wird das Bildseitenverhältnis des TV-Formates angepasst. Wird z. B. ein 4:3 Foto auf einem 16:9 Fernseher angezeigt, wird es in die Breite gestreckt.

Film konfigurieren

Spezifische Untertitel: Wählen Sie zwischen klein, normal und groß.

Untertitel BG: Wählen Sie zwischen Transparent, Grau, GelbGrün oder Weiß.

Untertitel Schriftfarbe: Wählen Sie zwischen weiß, schwarz, rot, blau oder grün.

Format

Hier können Sie das USB Speichermedium formatieren. Wählen Sie zwischen FAT32 und NTFS. Bei FAT32 werden nur Dateien mit einer Größe von max. 2 GB erkannt. Drücken Sie OK um die Formatierung zu starten. Bestätigen Sie nochmals mit OK um wirklich die Formatierung zu starten, oder EXIT um abzubrechen.

Hinweis:

Bei der Formatierung werden alle Daten werden unwiderruflich vom Datenträger gelöscht!

6. Zusätzliche Informationen 6. Zusätzliche Informationen

6.1 Fehlerbehebungen 6.3 Technische Daten

Problem Mögliche Ursachen Was müssen Sie tun?
Die I HD-Anzeige leuchtet nicht	Netzeil ist nicht angeschlossen.	Prüfen Sie, ob dies Netzkabel mit einer Netvasecklöse verzuunden ist.
Kein Bild oder Ton Kein Signal oder Signal zu schwacht.		Überprüfen Sie die Antennen- und Videosanschlöse (Scart).
Änderungen in den Einstellungen noch nicht in Kraft getreten.	Der Receiver wurde vom Netz getrennt und vorner nicht in Bereitschaft geschaltet.	Stellen Sie sicher, dass der Receiver im Standby-Vocus ist, bevor Sie ihn vom Stromnetz trennen.
Die Fernbedienung funktioniert nicht.	Die digitale Set Top Box ist im Standby-Mordus.Fernbedienung befindet sich außerhalb der Reichweite.Batterien sind leer.	Drücken Sie die Taste Standby.Stellen Sie sicher, dass die Fernbedienung innerhalb der Reichweite liegt und niches den Signalweg blockiert.Ersetzen Sie beide Batterien durch neue.

6.2 Konformitätserklärung

Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt:

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

EN 55013:2001+A1:2003+A2:2006

EN 55020:2007

EN 61000 3 2:2006 + A1:2009 + A2:2009

EN 61000-3-3:2008

Niederspannungsrichtlinie 2006/95/EG

EN 60065:2002+A1:2006+A11:2008

Allgemeine Eigenschaften
Anschlusswör: 720-240 V~ 50 Hz
Eingangsfrequenz 950 - 2150 MHz
Maximalc Leistungsaufnahm: 70 Watt
Betriebstemperatur	5 °C bis 140 °C
Lagerungsstemperatur	20 °C bis 170 °C
Feuchtigkeit	25 bis 75 % relative Luftfeuchtigkeit
Abmessungen	240 x 140 x 35 mm
Gewicht	ca. 1000g
Hardwarekonfiguration
Hauptprozessor	MSD7816
Hash Spolcher	4 MB
DDR RAM	64 M3
Digitalsystem
DVB S/S2	MPI-G7, MPI-G1
Demodulation
QPSK Raten	1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
BPSK Raten	3/5, 2/3, 3/4, 5/6, 8/9, 9/10
DVB S	1-15 Mbaud
DVB-S2	5-30 Mbaud
Video
Video	MP @ ML, PAL, 43/16.9
MPEG4	AVC/H.264 HP@L4 Videodecoder
Profile
MPEG4 H.264/AVC HP@L 4.0, MP@L 4.0 (HD)H.264/AVC MP@L 3.2, HP@L 3.2 (SD)MPEG 2 MP@L, MP@ML (SD)
Audio
MPEG1	Layer 1 und 2
Samplingfrequenz	32 kHz, 44.1 kHz oder 48 kHz
Tuner
1 x RF In	IEC-Typ Steckbuchse (/5 Ohm)
1 x RF Out (Durchscheifung)	IEC-Typ, Stecker (/5 Ohm)
AV und Dateneingang / -ausgang
Scart	TV-Scart
RGB-Videoausgang	TV-Scart
Analoger Audioausgan	TV-Scart
Digitaler Audioausgang Optischer Ausgang

MEGASAT

WEEE Reg.-Nr. DE70592344

Stand: v1.0 Februar 2015 // Technische Änderungen, Drucklehler und Irrümer vorbehalten. Megasat Werke GmbH | industriestraße 4a D-976 8 Niederlauer | www.megasattv | info@megasattv

HD 760

user manual

Content

WEEE Reg.-Nr. DE70592344
