BEDIENUNGSANLEITUNG VT-1C+ Vantage
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein Produkt des Hauses „VANTAGE Digital“ entschieden haben.
Bitte lesen Sie die Anleitung aufmerksam durch, denn Sie erfahren viel Wissenswertes über den Receiver und nur so können Sie alle Funktionen optimal nutzen.
Es dient auch Ihrer Sicherheit und bewahrt Sie vor etwaigen Schäden.
Für den Fall, dass Sie einmal nicht weiter kommen, schreiben Sie uns doch einfach eine E-Mail an:
info@vantage-digital.com
Oder Sie möchten uns persönlich sprechen, dann rufen Sie uns einfach unter folgender Telefonnummer 01805 / 7777826
(0,14 € / Min. aus dem Fastnetz; abweichende Preise aus Mobilfunknetzen) an.
Die Kollegen stehen Ihnen montags bis freitags von 9:00 Uhr - 17:30 Uhr zur Verfügung.
Wir wünschen Ihnen nun viel Freude mit Ihrem neuen VANTAGE Receiver.
Ihr
VANTAGE Digital Team
Hinweis
Wir behalten uns Änderungen an der Software, gegenüber der
Beschreibung in dieser Bedienungsanleitung, vor
Diese Bedienungsanleitung wurde basierend auf
Receiversoftware 2.15T-O erstellt.
Inhaltsverzeichnis 4
Allgemeine Eigenschaften 8
1 Bedienung und Funktionen....10
1.1 Ansicht Vorderseite.... 10
1.1.1 LCD Display 10
1.2 Ansicht Rückseite 11
1.2.1 VT-1C+ 11
1.3 Tastenbelegung der Fernbedienung 12
1.4 Anlernen der Fernbedienung.... 14
1.4.1 Fernbedienung anlernen.... 14
1.4.2 Batterie Status 15
2 Anschlüsse 16
Hinweise zum Aufstellen des Receivers....16
2.1 Anschließen des Receivers an das Antennensystem . . . 16
2.2 Anschließen eines weiteren Receivers ..... 16
2.3 Anschließen des Receivers an ein Fernsehgerät. ..... 16
2.4 Anschluss eines externen Audio- / Hi-Fi-Systems ..... 16
2.5 Anschluss eines digitalen Audio-Systems....16
3 Online-Hilfe....17
4 Grundeinstellungen....17
4.1 Menü Informationen 17
4.2 Inbetriebnahme....18
4.2.1 Auswahl der Menüsprache (OSD) 18
4.2.2 Ländereinstellungen 18
4.2.3 Zeiteinstellungen....19
5 Grundfunktionen....22
5.1 Kanal umschalten 22
5.2 Lautstärken-Regelung 23

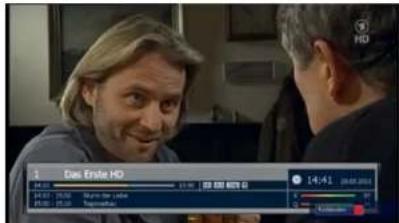

5.3 Info Leiste 23
5.3.1 Allgemeine Informationen zur Infoleiste....23

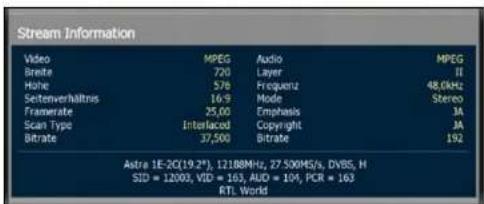

5.3.2 Detaillierte Kanalinformationen 24

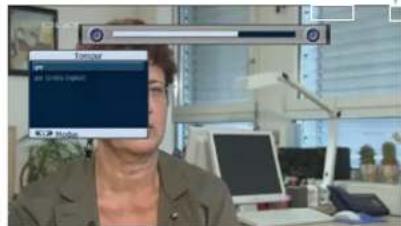

5.4 Auswahl der Tonspur 25
5.5 Auswahl von Videotext und Untertitel ..... 25
5.6 Sleep-Timer-Funktion 26
5.7 Zoom-Funktion 26

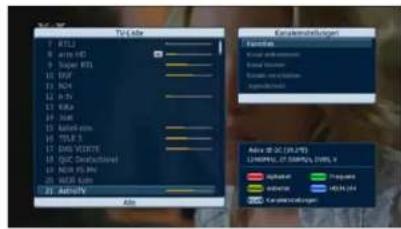

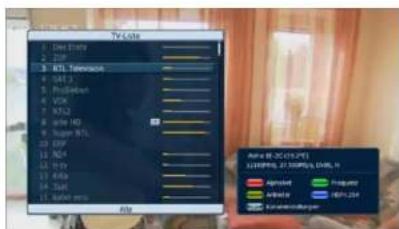

5.8 Kanalliste....26

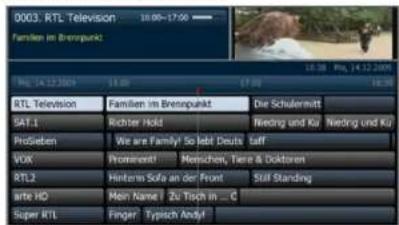

5.9 Electronic Program Guide (EPG) 28
5.10 Wiedergabe 29
6 Hauptmenü 30

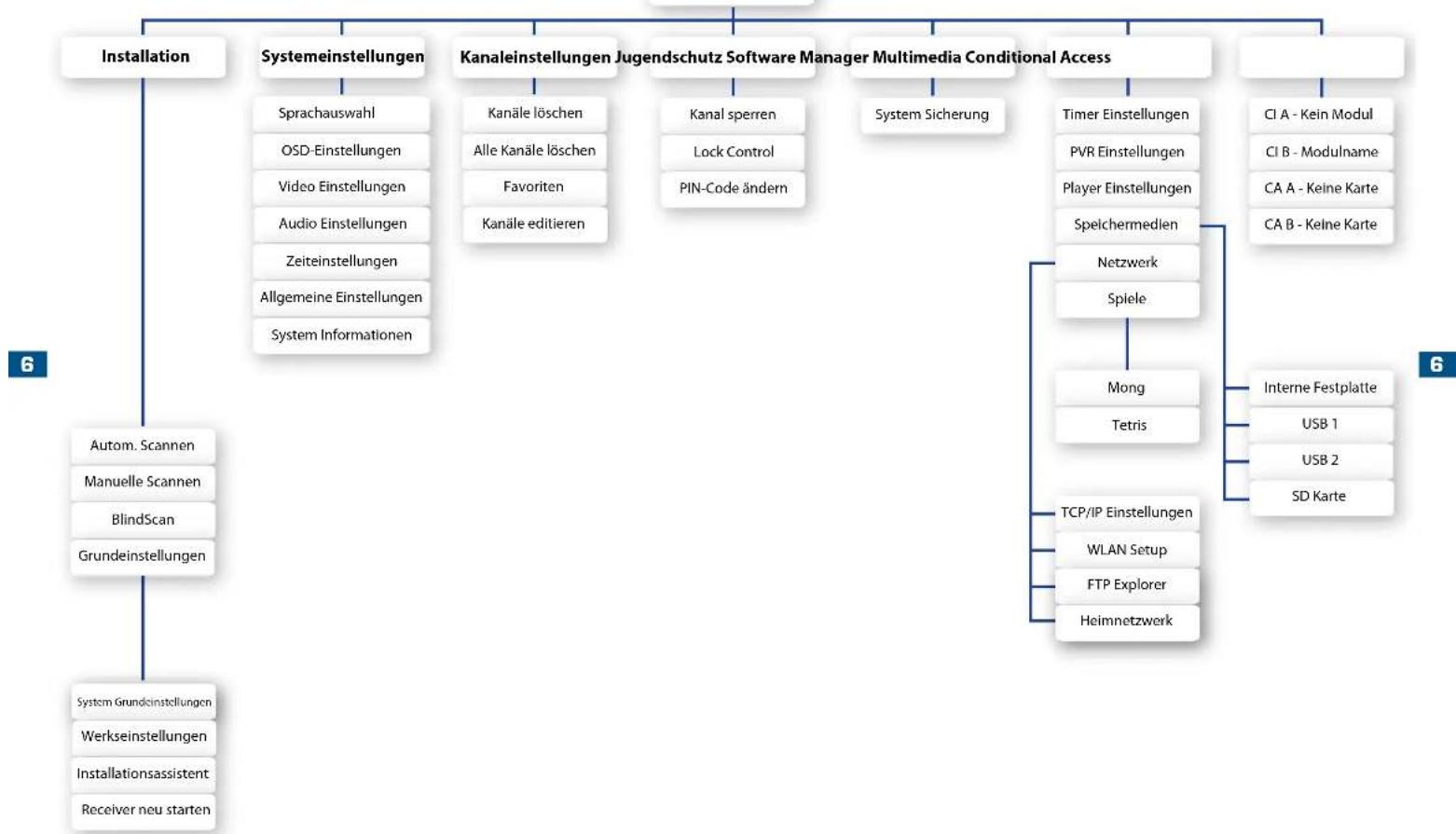

6.1 Menüstruktur VT-1C+ 30
6.2 Installation 32
6.2.1 Automatisches Scannen....32
6.2.2 Manuelles Scannen 32
6.2.3 Blindscan™ 33
6.2.4 Grundeinstellungen 34

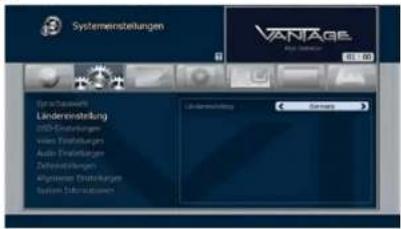

6.3 Systemeinstellungen 35

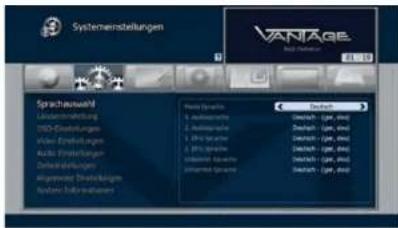

6.3.1 Sprachauswahl.... 35
6.3.2 Ländereinstellung 35

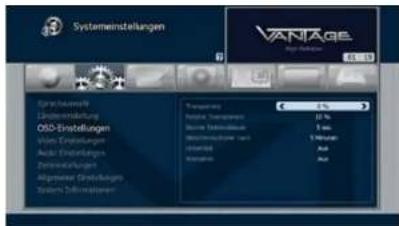

6.3.3 OSD-Einstellungen 36
6.3.4 Video Einstellungen 37

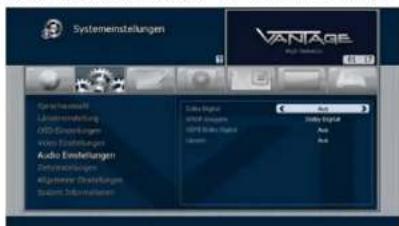

6.3.5 Audio Einstellungen 38
6.3.6 Zeiteinstellung 38

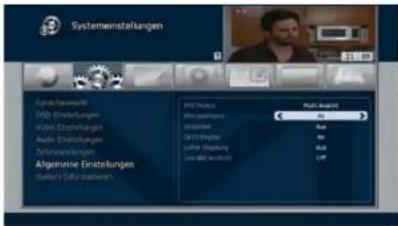

6.3.7 Allgemeine Einstellungen 39

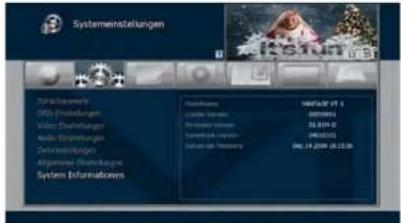

6.3.8 System Informationen 40

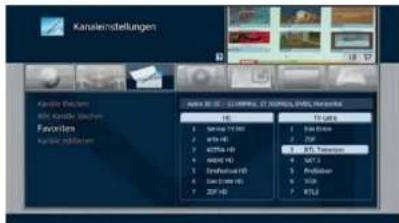

6.4. Kanaleinstellungen 41

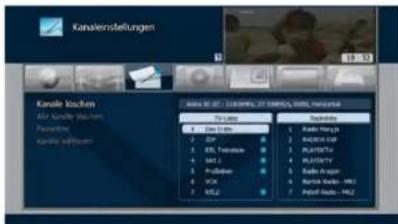

6.4.1 Kanäle löschen 41
6.4.2 Alle Kanäle löschen 42

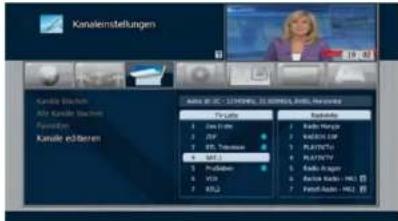

6.4.2 Kanäle Editieren 43

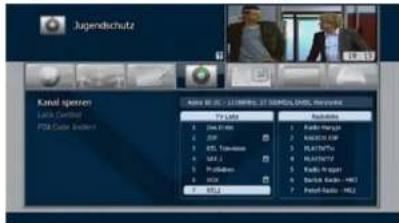

6.7 Jugendschutz 44
6.7.1 Kanal Sperren 44
6.7.2 Lock Control....45
6.3.3 Pin-Code ändern 45
6.5 Software Manager 46
6.5.1 System Sicherung 46
6.6 Multimedia....47
6.6.1 Timer Einstellungen....47
6.6.2 PVR Einstellungen 48
6.6.3 Player Einstellungen....49

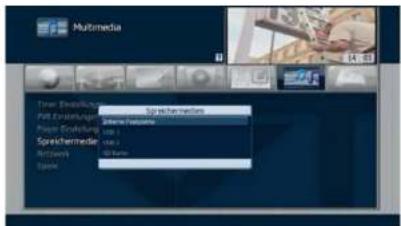

6.6.4 Speichermedien 50
6.6.5 Interne Festplatte /USB1 / USB2 / SD Karte . . . 50
6.6.6 Netzwerk / Wlan / DLNA 51
6.6.7 Spiele 52
7 PVR Funktionen ....54
7.1 Aufzeichnungsmodis 54
7.1.1 Timeshift (Zeitversetztes Fernsehen) 54
7.1.2 Manuelle Aufzeichnung: 55

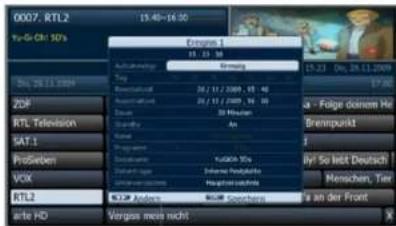

7.1.3 Timeraufzeichnungen: 56
7.1.4 Timeraufzeichungen aus dem EPG (Guide)....57
6.1.5 Quicktimer aus dem EPG (Guide) 57
8.1 Das VANTAGE-Player-Menü....58
8.2 Wiedergabe einer Sendung .....59
8.2.1 Während der Wiedergabe 59
8.3 Die Schnittfunktion 61
9 Erweiterte Funktionen 62

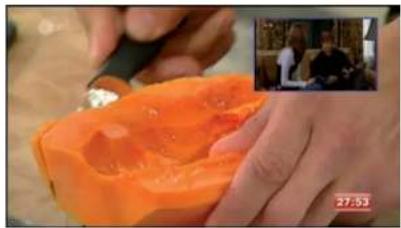

9.1 PiP (Bild-in-Bild) 62
9.2 Mulit Picture 63

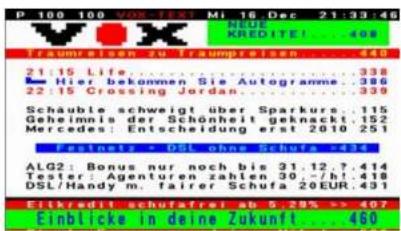

9.3 Videotext Navigation 63

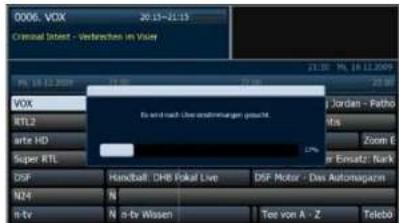

9.5 EPG-Suche 64
9.6 Kanalbearbeitung in der Kanalliste....65
10.1 Fehlerbehebung 70
10.1.1 Auf der Vorderseite erfolgt keine Anzeige ..... 70
10.1.2 Kein Bild 70
10.1.3 Schlechte Bild- und Tonqualität 70
10.1.4 Kein Ton oder schlechte Tonqualität....70
10.1.5 Die Fernbedienung funktioniert nicht ..... 70
10.1.6 Sendungen lassen sich nicht aufnehmen.....71
10.1.7 Ein verschlüsselter Kanal wird nicht dekodiert . . . 71
10.2 Richtige Entsorgung des Produktes ..... 71
10.3 Begriffserklärung / Glossar 72
10.3.1 DiSEqC: 72
10.3.2 Symbolrate: 72
10.3.3 Polarisation: 72
10.3.4 22KHz: 72
10.3.5 Unterer Frequenzbereich: 72
10.3.6 Oberer Frequenzbereich: 72
10.3.7 SPDIF 72
10.3.8 Common Interface Modul: 72
10.3.9 EPG: Electronic Programm Guide 73
10.3.10 HDMI: High Definition Multimedia Interface . . . 73
10.3.11 OSD: On Screen Display 73
10.3.12 High Definition Television (HDTV):....73
10.3.13 RGB: 73
10.3.14 YUV 73
10.3.15 YPbPr 73
10.3.16 Composite Video: 74
10.3.17 Letterbox: (dt. Briefkasten)....74
10.3.18 Pan & Scan: 74
10.3.19 Dolby Digital 74
10.3.20Transponder 74
10.3.21 Timeshift 74
10.3.22 LNB 74
10.4 Zubehör 75
Bevor Sie das Gerät anschließen und in den Betrieb nehmen, prüfen Sie bitte den Lieferumfang auf Vollständigkeit und lesen aufmerksam die Sicherheitshinweise auf der Folgeseite durch.
Allgemeine Eigenschaften
- MPEG-2 (MP@ML), MPEG-2 (MP@HL), MPEG4 AVC/H.264, HP@L4
• 2 SCART-Anschluss für Fernsehgerät oder Videorecorder - Mehrsprachiges Menü
• 2" LCD Display
• Videotext-Unterstützung - EPG (Elektronischer Programmführer) für Bildschirminformationen über die Kanäle
• Installationsassistent für eine einfache Installation
• 20,000 Kanäle
• Editierfunktion für Kanäle und Dateien
• Favoriten- und Kindersicherung
• S/PDIF Ausgang optisch
• HDMI Ver. 1.3v Ausgang
• PVR-Ready (auf eingebauten Datenträger)
• Timeshift (Zeitversetztes Fernsehen) - Netzwerkanschluss
• 2 x USB 2.0 Anschluss
• 2 Common Interface (Cl+)
• 2 Smartcard Leser - HW Blindscan

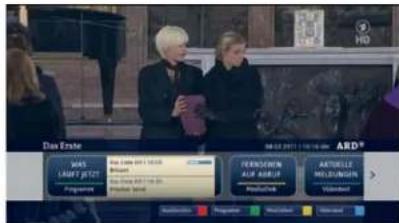

• HbbTV [ erweiterter Videotext über Lan ]
• Linux Betriebssystem
• DLNA
Dieses Produkt wurde so hergestellt, dass es den internationalen Sicherheitsnormen entspricht. Bitte lesen Sie alle Sicherheits- und Betriebsanleitungen sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen und bewahren Sie dieses Handbuch auf, um es auch künftig zu Rate ziehen zu können.
• STROMVERSORGUNG
Wechselstrom 90-250V, 50/60Hz.
Betreiben Sie das Produkt nur mit der dafür vorgesehenen Spannung. Sollten Sie sich nicht sicher sein ob Sie die entsprechenden Werte in ihrer Wohnung eingespeist bekommen, kontaktieren Sie Ihren Stromversorger. Trennen Sie den Receiver vom Stromnetz, bevor Sie Wartungen oder die Installation durchführen.
- ÜBERLASTUNG
Überlasten Sie keine Wandsteckdosen, Verlängerungskabel oder Adapter, da das zu Kabelbränden oder Stromschlägen führen kann.
- FLÜSSIGKEITEN
Das Produkt darf keinen Flüssigkeiten wie, Tropf- oder Spritzwasser ausgesetzt werden. Auf dem Gerät dürfen keine mit Flüssigkeiten gefüllten Gegenstände, wie Blumenvasen platziert werden.
• REINIGUNG
Vor der Reinigung entfernen Sie den Stecker des Produktes aus der Wandsteckdose. Verwenden Sie ein leicht mit Wasser (keine Lösungsmittel) befeuchtetes Tuch, um das Außengehäuse zu reinigen.
• LÜFTUNG
Die Schlitze in der Oberseite des Produktes müssen unbedeckt bleiben, um einen ausreichenden Luftzustrorn in das Gerät zu gewährleisten. Stellen Sie das Produkt nicht auf weiche Einrichtungsgegenstände oder Teppiche. Setzen Sie das Produkt nicht direkter Sonneneinstrahlung aus und platzieren Sie es nicht in der Nahe von Heizgeräten. Stapeln Sie keine Elektrogeräte auf das Produkt.
• ZUSATZGERÄTE
Verwenden Sie keine nicht vom Hersteller empfohlenen Zusatzgeräte; Sie können eine Gefahr hervorrufen oder das Produkt beschädigen.
• ANSCHLUSS AN DAS LNB
Trennen Sie das Produkt von der Stromversorgung, bevor Sie das Kabel von der Satellitenschüssel anschließen oder abziehen. Versäumnisse dabei können den Signalumsetzer beschädigen.
• ANSCHLUSS AN DAS FERNSEHGERÄT
Trennen Sie das Produkt von der Stromversorgung, bevor Sie das Kabel von der Satellitenschüssel anschließen oder abziehen. Versäumnisse dabei können das Fernsehgerät beschädigen.
- AUFSTELLORT
Pletzieren Sie das Produkt innerhalb von Gebäuden, um es nicht Blitz, Regen und Sonneneinstrahlung auszusetzen. Stellen Sie es nicht in die Nähe von Heizquellen, wie Radiatoren, Heizklappen, Öfen oder anderen Geräten (einschließlich Verstärkern), die Hitze erzeugen.
• BLITZSCHLAG oder AUSSERBETRIEBSETZUNG
Bei Gewitter oder längerfristiger Außerbetriebsetzung entfernen Sie den Stecker des Produktes aus der Steckdose und trennen Sie die Leitungen zu anderen Geräten.
- INSTANDHALTUNG
Versuchen Sie nicht, das Produkt eigenhändig zu warten, da Sie ein Öffnen oder ein Entfernen der Abdeckungen gefährlichen elektrischen Spannungen oder anderen Gefahren aussetzen kann. Überlassen Sie alle Wartungsarbeiten qualifizierten Kundendienstmitarbeitern.
1 Bedienung und Funktionen
1.1 Ansicht Vorderseite
1
• 1. POWER( ) Taste
Schaltet Ihren Receiver An/Aus.
2. MENÜ Taste
Ruft das Menü auf Beendet das Menü oder kehrt zum vorherigen zurück
• 3. PFEILTASTEN (◄/►) Taste Dient zur Lautstarken-Regelung und bewegt den Cursor links/rechts im Menü
- LCD DISPLAY
Zeigt Kanalinformationen an, im Standby erscheint die aktuelle Uhrzeit
• 5. PFEILTASTEN [▲/▼] Taste Schaltet den Kanal um und bewegt den Cursor hoch / runter im Menü.
• B. OK-Taste Bestätigt die Auswahl
1.1.1 LCD Display
• 1. TV / Radio
zeigt an ob Radio- oder TV- Kanal
• 2. Kanalnummer
zeigt die Kanalnummer des aktuellen
Kanals an
• 3. Kanalname
zeigt den Namen des aktuellen Kanals
• 4. Menü-Symbol
zeigt das Symbol des gewählten
Menüpunkts an
• 5. Menü-Name
Name des gewählten Menüs
• 6. Unter-Menü
zeigt den Name des Untermenüs an
1.2 Ansicht Rückseite
1.2.1 VT-1C+
• 1. TUNER 2
Anschluss für das Kabelsignal
• 2. TUNER 1
Anschluss für das Kabelsignal
• 3. RS-232C
Anschluss für den PC.
RS232 wird zum Datenaustausch mit anderen Geräten benutzt
• 4. VIDEO OUT
Anschluss für ein externes Video-Gerät
• 5. AUDIO OUT, LEFT / RIGHT
Anschluss für das externe HiFi-
System
• 6. Ethernet
Anschluss via Patch/
Crosspatchkabel
• 7. SCART für VCR
Zum Anschluss eines Videorekorders über SCART
• 8. LOOP
Durchschleifausgang für das Antennensignal
• 9. USB 1
Anschluss für ein externes USB-Speichermedium
• 10. Y Pb Pr OUT
Anschluss für ein externes Video-Gerat.
• 11. S-VIDEO OUT
Anschluss an den TV über S-Video Kabel
• 12. S/PDIF - Optisch & Coaxial Anschluss für eine digitale Audio-Anlage
• 13. HDMI
Anschluss an den TV über HDMI
• 14. SCART für TV
Zum Anschluss des Receivers an einen analogen Fernseher.
• 15. Netzschalter
Zum Trennen der Stromzufuhr
• 16. Stromanschluß Hier wird das Stromkabel angeschlossen.
• 17. HDMI Eingang
Eingang zum Durchschleifen von HDMI Signalen, wie z.B. der Videokamera
• 18. IR Sensor
Anschluss für den externen IR-
Sensor: Dieser ist optional erhältlich

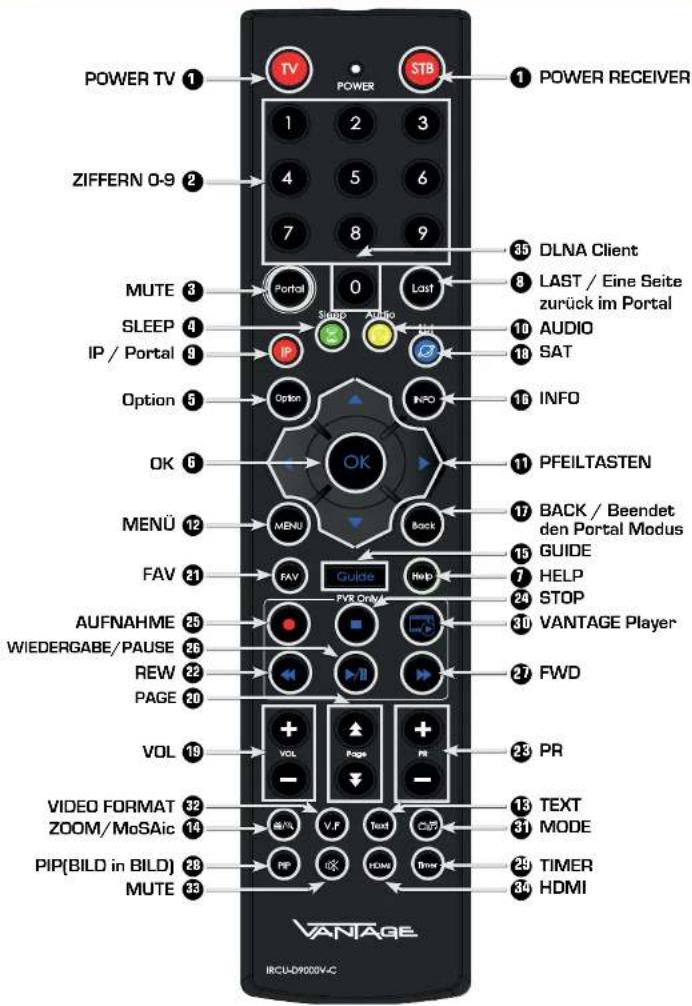

1.3 Tastenbelegung der Fernbedienung
• 1. POWER() Taste für TV und STB Schaltet den TV und die STB an und aus.
• 2. ZIFFER (0\~9)lasten Zum direkten Anwählen von Kanälen und zur Eingabe von Zahlen.

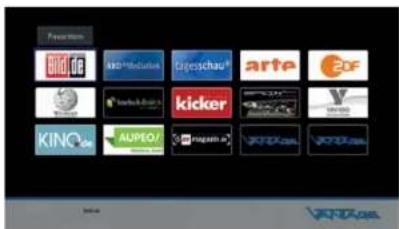

• 3. Portal Taste Öffnet das VANTAGE TV Portal.
• 4. SLEEP[ ] Taste Zeigt die Zeit für den Sleep-Timer an.
- 5. OPTIONaste Ruft Multifeedkanäle [wenn verfügbar] auf. Wenn nicht verfügbar ruft die Taste aktuelle VANTAGE News auf.
• 6. OK Taste Ruft, während Sie Fernsehen oder Radio hören, die Kanalliste auf.
- HELLPaste Öffnet die Hilfe im Menü. Sie können in jedem Menü durch drücken der Taste die Hilfe einblenden. Duch zweimaliges drücken wird der Hilfe Text eingeblendet.
- 8. LAST Taste Zeigt die Liste der zuletzt gesehen Kanäle an zweimaliges Drücken wechselt zum letzten Kanal. Im Portal Modus können Sie mit dieser Taste eine Seite zurück springen.
• 9. IP Taste diese Taste wird zum Anzeigen der Online Informationen genutzt.
• 10. AUDIO[ ] Taste Zeigt die Audio-Informationen an.
- PFEILTASTE(N◀/▶) Regelt das Lautstärkeniveau und bewegt den Eingabeanzeiger auf dem Menü nach links oder rechts. PFEILTASTEN (▲/▼) Wechselt die Kanäle oder bewegt den Eingabeanzeiger im Menü nach oben oder unten.
- 12. MENÜlaste Zeigt das Menü an. Mit ihr wird das aktuelle Menu verlassen oder zum vorherigen zurückgegangen.
• 13. TEXT Taste Ruft den Videotext auf.

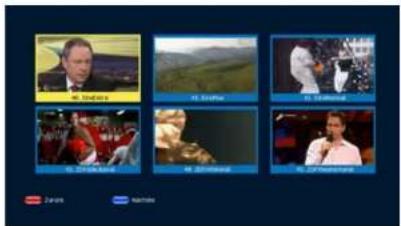

- ZOOM / MoSAik 📂 Taste Sie können zwischen Zoom und MoSAik wählen. Bei Zoom wird das aktuelle Bild 2x oder 4x vergrößert, bei MoSAik können Sie wählen zwischen 2*2 und 2*3 Bildern.
• 15. GUIDE Taste Zeigt den Elektronischen Programmführer (EPG) an
• 16. INFO Taste Zeigt die Programminformationen auf dem TV an oder beendet den Portal Modus und geht zum Live Bild zurück.
• 17. BACK Taste Kehrt zum vorherigen Menu zurück. Einstellungen müssen erst gespeichert werden. Die Taste wird zum Beenden des Portal Modus verwenden
• 18. SAT[?] Taste Zeigt die Satelliten-Liste an.
• 19. VOL (+/-) Tasten Hiermit regeln Sie die Lautstärke.
• 20. PAGE [+/-] Taste Springt um eine komplette Seite nach oben oder nach unten.
• 21. FAVaste Zum Auswählen der verschiedenen Favoriten Listen. Durch mehrmaliges Drücken können Sie durch die Favoriten-Listen schalten.
• 22. REW◀◀ Taste Spult bei einer Wiedergabe die Datei mit bis zu 16-facher Geschwindigkeit zurück.
• 23. PR +/- Taste Wechseln zum nachsten Kanal (+) oder zum vorherigen [-].
• 24. STOR) Taste Stoppt die Aufnahme und die Wiedergabe eines Programms.
• 25. AUFNAHME( )Taste Startet eine Sofortaufnahme.
• 26. Wiedergabe / PAUSB#/II) Taste Startet die Wiedergabe einer aufgenommenen Sendung. Pausiert die laufende Sendung und setzt sie bei erneutem Drücken fort. Durch Drücken der Taste im Live Bild, wird die Timeshift Funktion aktiviert.
• 27. FW▶▶ Taste Spult bei einer Wiedergabe die Datei mit bis zu 64-facher Geschwindigkeit vor.
• 28. PIPaste ( Bild in Bild ) Startet die Bild in Bild- Funktion.
• 29. TIMER Taste Öffnet das Timer Menu.
• 30. VANTAGE Player Taste Startet den VANTAGE Player.
• 31. MODE (J) Taste Schaltet zwischen Radio- und TV Kanälen hin und her.
• 32. VIDEO FORMAT (V.F)aste Öffnet ein Menü zur Wahl des Video-Formats.
• 33. Mute Taste Schaltet den Ton ab
• 34 HDMI Taste Schaltet die HDMI Eingänge durch.
• 35 DLNA Client Startet den DLNa Client im Live Modus
1.4 Anlernen der Fernbedienung
Es besteht die Möglichkeit, die Taste 1 mit der Ein- und Ausschaltoption der Fernseherfernbedienung zu programmieren. Gehen Sie wie folgt vor:
1.4.1 Fernbedienung anlernen
Sollten Sie im Lernmodus der Fernbedienung 30 Sekunden lang keine Taste drücken, wird der Modus beendet und die LED geht aus. TV-Power-Taste enthält keine vorprogrammierten Daten.
Programmieren der Fernbedienung
Nur die Taste "TV" hat eine Lernfunktion Die 1. Funktion wird durch einmaliges Drücken der Taste programmiert. Die 2. Funktion kann durch erneutes Drücken programmiert werden.
- Um in den Lernmodus zu gelangen, müssen Sie die Tasten TV und OK (6), gleichzeitig, für 1,5 Sekunden drücken.
- Drücken Sie erneut die TV Taste. Die LED wird einmal blinken und dann dauerhaft leuchten.
- Drücken Sie nun die Power-Taste Ihrer Original-Fernbedienung. Um sicherzustellen, dass die Fernbedienung das Signal empfangen kann, sollten die beiden FB's sich gegenüberliegen.
Wenn das Signal ohne Problem empfangen wurde, blinkt die LED zweimal und bleibt dann dauerhaft an.
Sollte das Signal nicht korrekt empfangen worden sein, blinkt die LED fünfmal und bleibt dann dauerhaft an.
Sollten Sie innerhalb 30 Sekunden kein Signal an die Fernbedienung senden wird diese den Lernmodus beenden.
Nun wurde die Fernbedienung mit der ersten Funktion programmiert.
- Drücken Sie nun noch einmal die TV-Taste. - Die LED blinkt einmal und bleibt dann dauerhaft an.
Ist der erste Code richtig programmiert, können Sie nun den zweiten Code programmieren.
- Drücken Sie nun die 2. Taste auf der Original-Fernbedienung, die Sie programmieren wollen. (zum Beispiel die Zifferntaste 1)
Wenn das Signal ohne Problem empfangen wurde, blinkt die LED zweimal und bleibt dann dauerhaft an.
Sollte das Signal nicht korrekt empfangen worden sein, blinkt die LED fünfmal und bleibt dann dauerhaft an.
Sollten Sie innerhalb 30 Sekunden kein Signal an die Fernbedienung senden, wird diese den Lernmodus beenden.
Wollen Sie die Tasten noch einmal programmieren, müssen Sie die TV Taste drücken.
Die LED wird einmal blinken und dann dauerhaft leuchten.
- Drücken Sie die TV- und die OK-Taste (6) gleichzeitig, um in den normalen Modus zurückzukehren. Die LED blinkt dreimal und geht dann aus.
Sollten Sie folgende Reaktion an Ihrer Fernbedienung feststellen, müssen Sie in naher Zukunft die Batterien wechseln.
- Wenn Sie die STB Taste drücken und die Batterie Spannung unter 2,2 V - 2,3 V sinkt, leuchtet die LED beim Drücken dreimal auf.
Sollte die Batteriespannung zu niedrig sein, können Sie nicht in den Lemmodus schalten.
Hinweis:
Es kann nicht gewährleistet werden das alle Bildschirme in der Datenbank der Fernbedienung hinterlegt sind.
2 Anschlüsse
Hinweise zum Aufstellen des Receivers
– Stellen Sie Ihren Receiver nur in horizontaler Position auf.
- Stellen Sie keine schweren Dinge, wie z.B. einen TV auf Ihren Receiver.
- Desweiteren sollten Sie Ihren Receiver nicht an folgenden Plätzen aufstellen:
Plätze mit direkter Sonneneinstrahlung, vibrierende Plätze, feuchte Plätze und zu warme oder zu kalte Plätze.
2.1 Anschließen des Receivers an das Antennensystem
Nachdem Sie Ihre Antenne eingestellt haben, verbinden Sie das Koaxial-Kabel des LNBs mit dem Eingang "DISH INPUT" auf der Rückseite Ihres Receivers. Alle Kabel sollten nur mit der Hand angezogen werden, benutzen Sie keine Zangen o. ä., um die Verbindung anzuziehen. Das Antennenkabel sollte 75 Ohm Widerstand haben und am Ende mit einem F-Stecker versehen sein.
2.2 Anschließen eines weiteren Receivers
Um Ihnen den Einsatz weiterer Receiver zu ermöglichen, wurde der VANTAGE mit einem Looptrough-Ausgang ausgestattet. Dieser befindet sich auf der Rückseite des Geräts und ist mit "LOOP" gekennzeichnet.
2.3 Anschließen des Receivers an ein Fernsehgerät
Um den Receiver mit dem Fernsehgerät zu verbinden, gibt es fünf verschiedene Methoden:
SCART-Kabel
HDMI-Kabel
YUV/YPbPr-Kabel.
Um den Receiver mit SCART an den TV anzuschließen, benutzen Sie den mit „TV“ gekennzeichneten Ausgang am Receiver und verbinden Sie diesen mit dem entsprechenden SCART-Eingang an Ihrem TV. Verbinden Sie ein Ende des HDMI-Kabels mit dem „HDMI-Ausgang“ an der Rückseite Ihres Receivers. Das andere Ende verbinden Sie mit dem HDMI-Eingang Ihres Fernsehgeräts.
2.4 Anschluss eines externen Audio-/ Hi-Fi-Systems
Um ein externes Audio-Hi-Fi-System anzuschließen, wurde der Receiver mit 2 Chinch-Ausgängen ausgestattet. Diese sind mit AUDIO L und R gekennzeichnet und müssen dementsprechend an das Hi-Fi-System angeschlossen werden.
2.5 Anschluss eines digitalen Audio-Systems
Verbinden Sie mit einem optischen Kabel den S/PDIF OUT des Receivers mit dem S/PDIF-Eingang Ihres digitalen Audio-Systems.
Hinweis
Der HDMI Eingang am TV wird nicht automatisch gewählt. Sollten Sie nach dem Anschließen kein Bild erhalten, prüfen Sie ob der richtige HDMI Eingang am TV ausgewählt ist.
3 Online-Hilfe
Mit der HELP Taste ist es in jedem Menü möglich, eine Erklärung für die ausgewählte Funktion, sowie eine Beschreibung der Funktionstasten zu erhalten. Sollten Sie nach einem Update einen neuen Menüpunkt, der nicht in dieser Anleitung enthalten ist finden, können Sie durch Drücken der Help Taste die genaue Funktion des Menüpunktes erfahren
4 Grundeinstellungen
4.1 Menü Informationen
Ein Menü ist ein Textfeld, das auf dem Bildschirm angezeigt wird. Optionen, die ausgewählt werden können, sind generell hervorgehöben. Nicht hervorgehobene Optionen können nicht ausgewählt werden. Die meisten Menüs zeigen Kurzinformationen am unteren Rand des Bildschirms.
Das Menü besteht aus 7 Hauptmenüs:
• Installation • Software Manager
• Systemeinstellungen • Multimedia
• Kanaleinstellungen • Conditional Access
- Jugendschutz
1 Mit den Pfeiltasten (▲/▼) ist es möglich, sich in den Menüs hoch und runter zu bewegen.
2 Wenn Sie den gewünschten Punkt im Menü erreicht haben, bestätigen Sie Ihre Auswahl mit der OK-Taste [6].
3 Mit den Pfeiltasten [◀/▶] können Sie die verschiedenen Menüs durchschalten.
4 Wenn Sie zu einem vorherigen Menü zurückkehren und die Änderungen speichern wollen, drücken Sie die Back-Taste.
5 Wenn Sie das Menü verlassen wollen, drücken Sie die Menü-Taste.
4.2 Inbetriebnahme
Wenn Sie den Receiver das erste Mal starten, müssen Sie die Sprache einstellen, in der Die Menus angezeigt werden sollen. Desweiteren müssen Sie Einstellungen zur Antennen-Konfiguration vornehmen und Kanale suchen. Folgen Sie den folgenden Anweisungen, um eine Kanalsuche durchzuführen. Nachdem dieser Schritt beendet ist, können Sie sich am Radio- und Fernsehprogramm erfreuen. Sollten Sie Deutsch als Sprache wählen, wird eine vorinstallierte Konfiguration aufgerufen. Diese enthält eine Kanalliste Astra / Hotbird und die DiSeqC. Einstellung Astra = 1, Hotbird = 2.
1 Schalten Sie den Receiver ein. Das Spracheinstellungs-Menu erscheint automatisch. Die ausgewählte OSD-Sprache ist hervorgehoben.
4.2.1 Auswahl der Menüsprache [OSD]
2 Wählen Sie mit den Pfeiltasten (▲/▼) die gewünschte Sprache.
3 Fahren Sie fort, indem Sie die BLAUE Taste oder die OK-Taste (6) drücken
4 Mit der Back-Taste beenden Sie jederzeit den Installationsassistenten und gelangen sofort ins Hauptmenü.
4.2.2 Ländereinstellungen
1 Wählen Sie die Einstellung entsprechend Ihrem Aufenthaltsort. Diese Einstellung wird an das Cl+ Cam übergeben und somit automatisch die Spache und eventuelle Optionen eingestellt.
4.2.3 Zeiteinstellungen
1 Wählen Sie mit den Pfeiltasten [ ◀/▶ ] die gewünschte Zeitzone aus.
2 Mit den Pfeiltasten (◀/▶) wählen Sie nun zwischen den Optionen Sommerzeit AN oder AUS.
3 Drücken Sie die BLAUE Taste zum Fortfahren.
4 Mit der ROTEN Taste gelangen Sie zum vorherigen Installationsschritt.
5 Es beginnt nun der Automatische Suchlauf.
Hinweis: Achten Sie immer auf den unteren Bildschirmrand. Dort erhalten Sie wichtige Informationen zur Bedienung des Receivers.
4.2.6 Tunerverbindung VT-1C+
4
Beim VT-1C+ muss nur die mitgelieferte Brücke zwischen Ausgang Tuner1 und Eingang Tuner1 eingesetzt werden um die volle Twin Tuner Funktion zuerhalten.
4
5 Grundfunktionen
Dieses Kapitel erläutert Ihnen einige Funktionen, die Sie während des Fernsehens oder Radiohörens benötigen.
5.1 Kanal umschalten
Sie können den Kanal in 5 verschiedenen Methoden umschalten.
- Methode 1: Drücken Sie die Pfeiltasten [▲/▼] oder die PR+/- Tasten.
- Methode 2: Um einen Kanal direkt anzuwählen, können Sie mit den Zifferntasten [0\~9] die Kanalnummer eingeben.
- Methode 3:
1 Drücken Sie OK [6], um die Kanalliste anzuzeigen.
2 Wählen Sie nun mit den Pfeltasten [▲/▼] den Kanal, den Sie ansehen möchten und drücken Sie OK [6]. Durch erneutes Drücken der OK-Taste [6] wird die Programmliste geschlossen.
Sie können mit Hilfe der Page- [+/-] oder mit den Pfeil [▲/▼] Tasten auch seitenweise durch die Kanalliste springen. Mit der Mode- [●/●] Taste können Sie zwischen Radio- und TV-Kanälen wechseln.
- Methode 4: Wenn Sie mehr als 1 Satellten gescannt haben:
1 Drücken Sie die SAT[ ] Taste, um die Satellitenliste anzuzeigen.
2 Wählen Sie nun mit den Pfeiltasten [▲/▼] einen Satelliten, von dem Sie einen Kanal sehen möchten und drücken Sie OK (6).
3 Sie können nun Methode 3 folgen, um den Kanal auszuwählen. - Methode 5: Liste der zuletzt gesehenen Kanäle.
1 Drücken Sie die Last-Taste auf der Fernbedienung.
2 Wählen Sie mit den Pfeiltasten (▲/▼) einen Kanal und drücken Sie OK (6).
3 Drücken Sie die OK-Taste (6), um das Menü zu verlassen.
5.2 Lautstärken-Regelung
Um die Lautstärke zu regeln:
- Drücken Sie die VOL+/- oder die Pfeil-Taste.
- Drücken Sie Mutaf ), um den Ton abzustellen.
- Drücken Sie die Mutangl Taste erneut, um den Ton wieder anzustellen. Alternativ können Sie auch die VOL+/- oder die Pfeiltasten [◀/▶] drücken. Im VANTAGE-Player-Modus sind die Tasten VOL +/- und [▲/▼] für die Lautstärkeregelung verfügbar
5.3 Info Leiste
Die Kanalinformationen erscheinen bei jedem Kanalwechsel für eine bestimmte Zeit. Die Zeit kann im Menü OSD Einstellungen verändert werden.
5.3.1 Allgemeine Informationen zur Infoleiste
Durch Drücken der INFO Taste können Sie allgemeine Informationen zum aktuellen Kanal sehen.
1 Kanalnummer und Name
2 Zeigt den Fortschritt der aktuellen Sendung
3 Aktuelle und folgende Sendung
4 Aktuelle Uhrzeit und Datum
5 Signalstärke und Signalqualität
6 Symbole:
A Videoformat
B Auflösung
€ Videotext
HD Sendung
E Untertitel
F Dolby Digital
6 Verschlüsselter Kanal
Hinweis:
Es erscheinen nur die Symbole die auf den jeweils gewählten Kanal zutreffen. Die Reihenfolge der Symbole kann von der Zeichnung abweichen.
5.3.2 Detaillierte Kanalinformationen
Durch nochmaliges Drücken der Info-Taste erhalten Sie noch mehr Kanalinformationen. Mit rechts/ links wechseln Sie zwischen dem laufenden und den folgenden Programmen.
5
1 Zeigt den Namen der Sendung an.
2 Zeigt die Zeit der Sendung an.
3 Erscheint das Symbol Timer, können Sie mit der grünen Taste die Sendung schnell programmieren.
4 Zeigt die Laufzeit der Sendung.
5 Sie können mit den Tasten (◄/►) zu den nachfolgenden Sendungen schalten.
6 Zeigt den EPG-Text der Sendung an.
Wenn Sie das dritte Mal die Info-Taste drücken, erhalten Sie Infos zu Satellit, Frequenz, Symbol Rate, FEC, Polarisation, Video PID, Audio PID, PCR PID und dem Transponder.
5.4 Auswahl der Tonspur
Sie können wählen zwischen Audio-Sprachen, Tonspur und Sound-Modus.
1 Drücken Sie die Audio-Taste (gelb).
2 Wählen Sie mit den Pfeiltasten [▲/▼] die Audio-Sprache oder die gewünschte Tonspur und drücken Sie OK (6).
3 Mit den Pfeiltasten (◄/►) können Sie zwischen Stereo, Mono Links und Mono Rechts hin- und her schalten.
5.5 Auswahl von Videotext und Untertitel
Sie können zwischen all diesen Optionen wählen, sofern diese vom Provider übertragen werden
OSD-Videotext: Drücken Sie die Text-Taste.
VBI-Videotext: Drücken Sie die Text-Taste zweimal.
Untertitel: Drücken Sie die Text-Taste dreimal.
DVB Untertitel: Drücken Sie die Text-Taste viermal.
Hinweis: Sollte auf einem Sender kein Untertitel ausgestrahlt werden, dann wird bei Betätigen der Text-Taste sofort der Videotext geöffnet.
5
5.6 Sleep-Timer-Funktion
Drücken Sie die grüne (Sleep) Taste um die Zeit einzustellen, die vergehen soll, bis sich die Box von alleine ausschaltet.
Wenn Sie während einer Aufzeichnung die Sleoptaste betätigen, bietet der Receiver die Option an, nach dem Ende der Aufzeichnung in Standby zu schalten.
5.7 Zoom-Funktion
Mit der Zoom [4] Funktion können Sie Bildausschnitte vergrößern.
1 Drücken Sie die Zoom [ ] Taste.
2 Wählen Sie mit den Pfeiltasten (▲/▼) den Teil des Bildes, der vergrößert werden soll und drücken Sie OK [6]. Das Bild ist nun doppelt so groß.
3 Durch Drücken der Page (+/-) Taste können Sie die Vergrüßerung von 2-fach auf 4-fach ändern. Mit den Pfeiltasten [▲/▼/◄/►] können Sie den Zoom über den Bildschirm bewegen, unten rechts können Sie sehen, wo Sie sich gerade befinden.
4 Um den Zoom [ ] zu beenden, drücken Sie erneut die Zoom- oder die Back-Taste.

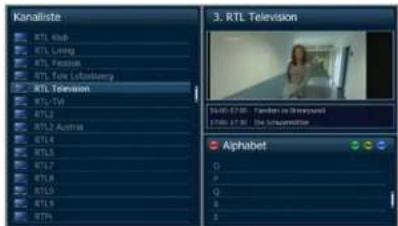

5.8 Kanalliste
Durch Drücken der OK-Taste (6) können Sie die Kanalliste sehen.
Sie können mit der Mode (1) Feste zwischen Radio- und TV-Kanälen hin- und her schalten. Die Symbole hinter den Kanalnamen zeigen an, ob der Kanal verschlüsselt oder gesperrt ist. Wählen Sie den Kanal mit den Pfeiltasten [▲/▼], den PR+/- oder den Page [+/-] Tasten und drücken Sie OK (B), um den Kanal anzuzeigen.
Mit den farbigen Tasten können Sie die Kanalliste wie folgt sortieren:
ROTE [MoSAic] Taste: sortiert die Liste alphabetisch von A nach Z.
GRÜNE (Sleep) Taste: sortiert die Liste nach den gescannten Satelliten
GELBE [Audio] Taste: sortiert die Liste nach den Providern
-BLAUE (SAT) Taste: zeigt nur die HD-Kanäle an

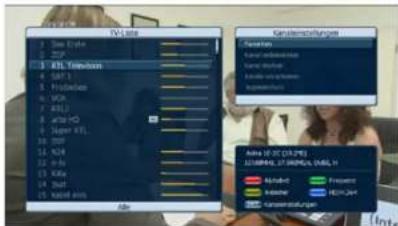

Option-Taste: zeigt die verschiedenen Bearbeitungsfunktionen an.
Mit den Optionen können Sie folgende Punkte wählen:
- Favoriten: Damit können Sie Ihre Favoritenliste anpassen.

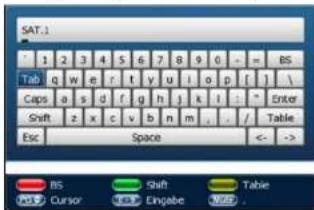

Kanal umbenennen: Sie können einen gewählten Kanal umbenennen.
Kanalöschen: Löscht den gewählten Kanal.
Kanäle verschieben: Damit können Sie Ihre Kanäle sortieren.
Jugendschutz: Hiermit können Sie Programme sperren.
Die Kanalübersicht in einer bestimmten Reihenfolge anzeigen:
1 Drücken Sie die farbigen (Rot/Grün/Gelb/Blau) Tasten. Die Kanalübersicht wird hervorgehoben.
2 Wählen Sie Alphabet, Satellit, Anbieter, oder HD/H.264, indem Sie eine der farbigen Tasten verwenden. Die Kanalübersicht wird automatisch entsprechend Ihrer Auswahl geordnet.
3 Wählen Sie einen Kanal durch Drücken der Pfeiltasten [▲/▼] oder Page [+/-] Tasten und drücken Sie die OK-Taste, um ihn anzusehen.
5.9 Electronic Program Guide (EPG)
Das EPG zeigt Programminformationen an. Es zeigt die Programmamen, die Sendezeiten und eine Inhaltsangabe zur ausgewählten Sendung. Die EPG-Informationen können von Provider zu Provider unterschiedlich sein.
1 Drücken Sie, während Sie Fernsehen oder Radio hören, die Guide-Taste. Das Fenster für das EPG erscheint.
2 Wählen Sie ein Programm, um mehr Informationen zu erhalten. Pfeiltasten [▲/▼]: Wählen Sie ein Programm anhand de Kanals.
Pfeiltasten (◀/▶): Wählen Sie eine Sendung anhand der Uhrzeit und des Datums auf dem ausgewählten Kanal. Die Zeitleiste ist in 30 Minuten-Schritten eingeteilt. Mit den Page [+/-] Tasten können Sie durch den Inhalt der Sendung scrollen.
3 Drücken Sie OK [6] und die Details zur ausgewählten Sendung erscheinen.
4 Um die EPG-Ansicht zu ändern, drücken Sie die GELBE Taste [Mehrkanal-Ein-Kanal-Vorschau].
5 Um einen Tag im Programm vorwärts zu springen, drücken Sie die BLAUE Taste.
6 Um einen Tag im Programm zurück zu springen, drücken Sie die ROTE Taste.
7 Um einen Timer für eine Sendung zu setzen, drücken Sie die GRÜNE Taste. Lesen Sie mehr im Kapitel PVR-Funktionen/ Timeraufzeichnungen!!
8 Drücken Sie die Record-Taste, um eine Schnellprogrammierung vorzunehmen. Durch erneutes Drücken der Record-Taste löschen Sie die Schnellprogrammierung.
9 Um das EPG-Menü zu verlassen, drücken Sie die Guide- oder Back-Taste.

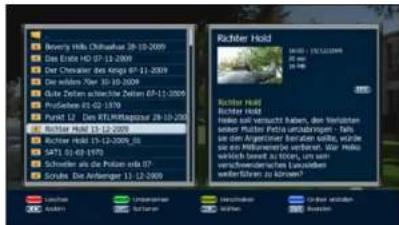

5.10 Wiedergabe
In diesem Abschnitt wird Ihnen erklärt, wie Sie Wiedergaben starten.
Folgende Formate können abgespiel werden:
MP3, WAV.
MPEG2, MPEG4
Für die Wiedergabe einer Datei gehen Sie wie folgt vor.

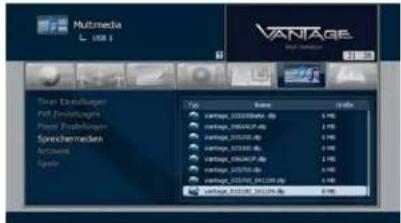

- Öffnen Sie das VANTAGE-Player Menü mit der Media-Taste ( ▶)
- Wählen Sie mit den Pfeiltasten (▲/▼) eine Sendung oder eine kompatibles Dateiformat.
- Drücken Sie die OK-Taste um die Sendung abzuspielen.

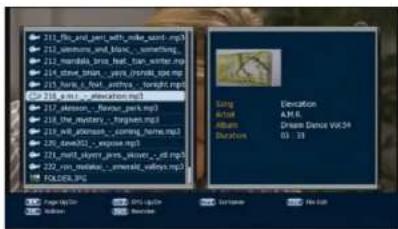

Sie können auch Cover-Bilder einer CD für MP3's einfügen.
Gehen Sie wie folgt vor:
- Wählen Sie ein Cover Ihrer CD das als JPG vorliegt und nennen es in FOLDER.JPG um.
- Kopieren Sie dieses Bild jetzt in den Unterordner des Albums.
- Wenn Sie jetzt in diesen Ordner wechseln, sehen Sie rechts das Bild von dem Cover als Vorschaubild. Die Bildgröße beträgt 210*120. Es können keine progressiven Bilder angezeigt werden.
Kapitel 6 Hauptmenü Hauptmenü
6 Hauptmenü
6.1 Menüstruktur VT-1C+
Hauptmenü
Kapitel 6 Hauptmenü Hauptmenü
Das Hauptmenü wurde sehr benutzerfreundlich gestaltet, um sicherzustellen, dass alle Funktionen einfach zu erreichen und zu bedienen sind. Das Hauptmenü besteht aus 7 Untermenüs mit verschiedenen Funktionen.
6.2 Installation
Im Menü „Installation“ können Sie Ihren Receiver auf den Auslieferzunszustand zurücksetzten oder einen Kanalsuchlauf durchführen. Drücken Sie die Menü-Taste. Wählen Sie mit den Pfeiltasten [◀/▶] das Menü „Installation“.
6.2.1 Automatisches Scannen
Installation >> Autom. Scannen. Durch Bestätigen mit der OK Taste wird der Automatische Suchlauf gestartet.
1 Nach Beendigung des Suchlaufs drücken Sie Ok [6], um die Kanäle zu speichern.
6.2.2 Manuelles Scannen
Installation >> Manuelles Scannen Sie können die Kanäle auch einzeln suchen. Um diese Funktion benutzen zu können, benötigen Sie die Transponderinformationen des Senders.
1 Wählen Sie mit den Pfeiltasten (▲/▼) die Option Manuelles Scann aus dem Installations-Menü
2 Stellen Sie nun die Parameter des Senders ein, den Sie suchen möchten.
Transponder:
Mit den Pfeiltasten [◀/▶] können Sie nun den richtigen Transponder einstellen.
Wenn Sie Ihren gewünschten Transponder nicht finden, so können Sie diesen manuell hinzufügen. Drücken Sie hierzu solange nach links bis bei Transponder "Neu" erscheint:
6.2.3 Blindscan™
Installation >> Blindscan™
Liegen Ihnen keine Transponderinformationen Ihres Kabelanbieters vor, können Sie mit dem Blindscan das Kabelnetz durchsuchen.
1 Drücken Sie OK (6), um das Blindscan™ - Menü zu öffnen.
2 Wählen Sie die Start- und Endfrequenz des zu durchsuchenden Bereichs.
3 Wählen Sie die Schrittgröße des Blindscans, um so kleiner desto genauer ist der Suchlauf, es erhöht sich aber auch die Dauer der Suche.
4 Legen Sie die gewünschte Symbolrate fest.
5 Starten Sie den Blindscan mit der OK (6) Taste
Hinweis:
Beim Blindscan wird das Kabelnetz unabhänging von der hinterlegten Kana- und Transponderliste abgesucht. Der Receiver findet nicht dokumentierte Sender und fugt diese der Liste hinzu.
Kapitel 6 Hauptmenü Hauptmenü
6.2.4 Grundeinstellungen
Installation >> Grundeinstellungen
Sollten Sie nach dem Speichern von Änderungen Probleme mit dem Receiver haben, können Sie in diesem Menü die Einstellungen auf den Auslieferungszustand zurücksetzen. Der Pincode ist im Auslieferungszustand 0000
1 Wählen Sie mit den Pfeiltasten die Option Grundeinstellungen aus dem Menü Installation und drücken Sie dann OK (6).
2 Sie können nun mit den Pfeiltasten aus folgenden Optionen wählen:
System Grundeinstellungen:
Löscht alle Systemeinstellungen; Programmliste bleibt erhalten.
Werkseinstellungen:
Löscht alle Systemeinstellungen und die Programmliste.
Die Box startet mit dem Assistenten der Sie durch die
Basisinstallation führt.
Die Funktion entspricht der des ersten Starts nach dem Kauf
Receiver neu starten:
Sie können mit dieser Option den Receiver neu starten.
6.3 Systemeinstellungen
6.3.1 Sprachauswahl
Systemeinstellungen >> Spracheinstellung
Hier können Sie die Sprache für das OSD (Bildschirmmenü), den Ton, den Videotext, die Untertitel und das EPG wählen.
1 Wählen Sie mit den Pfeiltasten (▲/▼) die Option „Sprachauswahl“ aus dem Menü „Systemeinstellungen“ und drücken Sie OK [6].
2 Wählen Sie mit den Pfeiltasten eine der Optionen: Menü Sprache, Audio 1-2, Videotext, Untertitel und EPG 1-2. Mit den Pfeiltasten [◀/▶] können Sie die Sprache ändern.
6.3.2 Ländereinstellung
Wählen Sie die Einstellung entsprechend Ihrem Aufenthaltsort. Diese Einstellung wird an das CI+ Cam übergeben und somit automatisch die Spache und eventuelle Optionen eingestellt
Kapitel 6 Hauptmenü Hauptmenü
6.3.3 OSD-Einstellungen
Systemeinstellungen >> OSD Einstellung In diesem Menü können Sie die Transparenz des OSD, der Fenster, die Bannerzeit und die Bildschirmschoner-Zeit einstellen.
1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option „OSD-Einstellungen“ aus dem Menü „Systemeinstellungen“ und drücken Sie OK (6).
2 Wählen Sie mit den Pfeiltasten (▲/▼) eine der Optionen. Mit den Pfeiltasten (◄/►) können Sie die Werte ändern.
Transparenz: verändert die Transparenz des OSD. Je höher der Wert, desto transparenter wird das OSD
Fenster Transparenz verändert die Transparenz der eingeblendeten Fenster. Je höher der Wert, desto transparenter werden die Fenser
-Banner Einblenddauer: legt fest wie lang die Info-Leiste angezeigt wird. Möglich sind Werte von 1 bis 60 Sekunden.
-Bildschirmschoner nach: legt fest, nach wie vielen Minuten der Bildschirmschoner einschaltet. Möglich sind Werte von 1 bis 60 Minuten.
Untertitel: Bei "An" werden, sobald auf dem Sender verfügbar, die Untertitel in der ausgewählten Sprache eingebendet.
Animation: Hier können Sie Einstellen ob die Fenster wie z.B: die Kanalliste oder der Infobalken einfahren oder statisch eingeblendet werden.

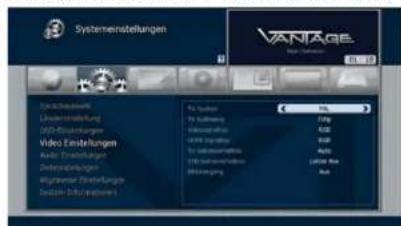

6.3.4 Video Einstellungen
Systemeinstellungen >> Video Einstellungen In diesem Menü können Sie verschiedene Einstellungen zum TV-System, dem TV-Seitenverhältnis, dem Video-Aspect-Ratio und dem Videosignal vornehmen. 1 Wählen Sie mit den Pfeltasten [▲/▼] die Option „Video Einstellungen“ aus dem Menü „Systemeinstellungen“ und drücken Sie OK (6).
2 Wählen Sie mit den Pfeiltasten [▲/▼] die zu ändernde Einstellung. Mit den Pfeiltasten [◀/▶] können Sie die Werte ändern.
TV System: PAL, NTSC
TV Auflösung: 576p, [480p bei NTSC], 720p, 1080i, 1080p und Auto [Der Receiver schaltet auf die vom Sender ausgestahlte Auflösung]
Videosignaltyp: RGB, YPbPr (siehe Begriffserklärung am Ende)
-HDMI Signaltyp: Sie können zwischen RGB und YPbPr wählen [siehe Begriffserklärung am Ende]
-TV-Seitenverhältnis: Sie können wählen zwischen 4:3, 16:9 oder Auto[Dies bedeutet es ist immer 16:9]
STB-Seitenverhältnis: Sie können zwischen folgenden Optionen wählen: Letter Box, Pan & Scan, Gemischt oder Voll.
-Bildübergang: Mit dieser Option können Sie einstellen, ob beim Umschalten des Bild kurz einfriert oder der Bildschirm schwarz werden soll
Live Bild im LCD: blendet das aktuelle Bild / Menu im LCD ein. Dies ist nur bei SD Sendern möglich
Kapitel 6 Hauptmenü Hauptmenü
6.3.5 Audio Einstellungen
Systemeinstellungen >> Audio Einstellungen In diesem Menü können Sie verschiedene Einstellungen zur Audio-Ausgabe Ihres Gerätes vornehmen.
1 Wählen Sie mit den Pfeiltasten (▲/▼) die Option „Audio Einstellungen“ aus dem Menü „Systemeinstellungen“ und drücken Sie OK (6).
2 Wählen Sie mit den Pfeiltasten (▲/▼) die zu ändernde Einstellung. Mit den Pfeiltasten (◄/►) können Sie die Werte ändern.
Dolby Digital: Aus oder An
SPDIF Ausgabe: Dolby Digital, PCM
HDMI Dolby Digital: Aus, An [Übertragung des Dolby Signals über den HDMI-Ausgang]
Tipsync: Aus oder 1-200 (Angleichung des Tons der AV-Anlage zum Fernsehbild. )(siehe Begriffserklärung am Ende )
6.3.6 Zeiteinstellung
Systemeinstellungen >> Zeiteinstellung In diesem Menü können Sie die Zeitzone einstellen. 1 Wählen Sie mit den Pfeiltasten (▲/▼) die Option „Zeiteinstellung“ aus dem Menü „Systemeinstellungen“ und drücken Sie OK [6].
Zeitzone:
Wählen Sie mit den Pfeiltasten [◀/▶] die entsprechende Zeitzone. Die Ortszeit ändert sich dann entsprechend der eingestellten Zeitzone.
Sommerzeit:
Sie können die Sommerzeit An und Aus stellen. Die Ortszeit wird dadurch nicht verändert.
Auto Standby:
Ist diese Option aktiv [AN], so schaltet der Receiver bei Nicht-Bedienung nach 3 Stunden in Standby.
Zeitsynchronisationskanal:
Wird hier ein Kanal eingestellt startet die Box automatisch immer auf diesem. Diese Funktion wird benötigt wenn nur auf bestimmten Kanälen Uhrzeit oder EPG Daten übertragen werden.
6.3.7 Allgemeine Einstellungen
Systemeinstellungen >> Allgemeine Einstellungen
In diesem Menü können Sie allgemein gültige Einstellungen für den Receiver festlegen.
1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option „Allgemeine
Einstellungen" aus dem Menü „Systemeinstellungen" und drücken Sie OK
- EPG Modus: Hier können Sie einstellen, welche Ansicht beim Aufrufen des EPG erscheint. „Multi Ansicht“ für 7 Kanäle im EPG oder „Einzel Ansicht“ für die Tagesansicht des gewählten Kanals.
EPG Speichern: Steht die Option auf „An“ wird beim Herunterfahren des Receivers die eingelesenen EPG Daten auf der internen HDD gespreichert. Bei „Aus“ wird das EPG bei jedem Start neu eingelesen.
OLED Display: Uhrzeit im Display bei Standby an oder aus
-Lüfter Regelung: Sie können zwischen den Optionen Aus, Langsam, Schnell und Auto wählen. Bei der Option Auto wird der Lüfter bei Benutzung der HDD automtisch zugeschaltet.
Systemmeldungen: Bei „An“ werden alle Systemmeldungen wie z.B. Speichermedium verbunden angezeigt. Bei „Aus“ werde diese ausgeblendet.
Hot Standby: Receiver wird nicht komplett ausgeschaltet, dadurch bootet das Gerät schneller, verbraucht dadurch aber auch mehr Strom

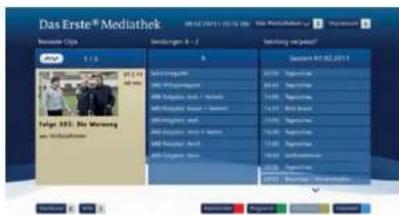

HbbTV: Ist Ihr Gerät mit dem Internet verbunden, können Sie den „neuen Videotext“ nutzen. Dieser wird über die Einblendung der roten Taste am rechten unteren Bildschirmrand angezeigt. Benötigen Sie diese Funktion nicht oder ist Ihre Box nicht mit dem Internet verbunden, können Sie diese Option auf „Aus“ stellen.
Helligkeitsregelung LCD: Hier können Sie die Helligkeit des LCD Displays einstellen. Es sind 16 Schritte möglich.
Kapitel 6 Hauptmenü Hauptmenü
6.3.8 System Informationen
Systemeinstellungen >> System Informationen
Sie können in diesem Menü Daten zu Ihrem Receiver einsehen. Es sind folgende Informationen in dem Menü enthalten:
-Modellname: Bezeichnung des Receivers
Loader-Version: Versionsinformation zum Bootloader des Receivers
Firmware-Version: Versionsinformation der installierten Firmware
- Datenbank- Version: Version der derzeit installierten Datenbank
Datum der Firmware: Erstellungsdatum der installierten Firmware
6
6.4. Kanaleinstellungen
In diesem Menü können Sie die Radio- und TV-Programme bearbeiten. Wählen Sie mit den Pfeiltasten (◀/▶) „Kanaleinstellung“.
6.4.1 Kanäle löschen
Kanaleinstellungen >> Kanäle löschen
Sie können hier die Radio- und TV-Kanäle löschen
1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option „Kanäle löschen“ aus dem Menü Kanaleinstellung.
2 Wählen Sie den Kanal, den Sie löschen wollen und markieren Sie diesen mit der OK-Taste [6]. Markierte Kanäle werden mit einem Punkt in der Kanalliste gekennzeichnet. Sie können mehrere Kanäle markieren. Das Löschen der markierten Kanäle wird durch Drücken der ROTEN Taste ausgelöst. Mit den Pfeiltasten (◀/▶) können Sie zwischen Radio- und TV-Programmen hin und her schalten. Mit der GELBEN Taste können Sie alle Kanäle löschen.
3 Wenn Sie einen Satelliten oder Transponder eines Satelliten entfernen möchten, drücken Sie zunächst die GRUNE Taste. Es werden Ihnen nun die verfügbaren Satelliten Ihrer Kanalliste angezeigt. Zum Entfernen eines Satelliten markieren Sie diesen mit der OK Taste (6) und löschen ihn mit der ROTEN Taste. Wenn Sie einen einzelnen Transponder eines Satelliten entfernen möchten, drücken Sie die GRUNE Taste erneut und wählen den Transponder, analog zum Löschen eines Kanals mit der OK-Taste (6) aus und löschen ihn mit der ROTEN Taste.
Hinweis:
Diese Informationen dienen dazu, Ihnen einen Überblick über den Softwarestand Ihres Receivers zu geben.
Achtung!!: Bitte geben Sie diese Informationen bei allen Serviceanfragen an.
40
Hinweis:
Sie können jeden Kanal mit der blauen Taste aktivieren, so dass er im Vorschaufenster, oben rechts auf dem Bildschirm, wiedergegeben wird.
Kapitel 6 Hauptmenü Hauptmenü
6.4.2 Alle Kanäle löschen
Kanaleinstellungen >> Alle Kanäle löschen Mit diesem Menü können Sie alle Kanäle löschen.
1 Wählen Sie mit den Pfeiltasten (▲/▼) die Option „Alle Kanäle löschen“ aus dem Menü „Kanaleinstellung“ und drücken Sie ÖK [6]. Es erscheint nun eine Systemmeldung, die Sie bestätigen müssen.
2 Wählen Sie mit den Pfeiltasten (◀/▶) „Ja“ und drücken Sie OK (6), um alle Kanäle zu löschen.
6.4.3 Favoriten
Kanaleinstellungen >> Favoriten In diesem Menü können Sie die Kanäle in Favoritenlisten einteilen. Es gibt 6 vorinstallierte Favoritenlisten (HD, Sky Sport, Sky Deutschland, Österreich, Schweiz und Adults.)
1 Wählen Sie mit den Pfeiltasten (▲/▼) die Option „Favoriten“ aus dem Menü „Kanaleinstellung“ und drücken Sie OK [6].
2 Wählen Sie mit den Pfeiltasten [▲/▼] den Kanal, den Sie zu den Favoriten hinzufügen möchten und drücken Sie die OK-Taste (6). Der Kanal wird nun in der Favoriten-Liste angezeigt. Mit der Mode-Taste (4) können Sie zwischen Radio- und TV-Programmen hin und her schalten.
3 Drücken Sie die FAV-Taste, um eine andere Favoriten-Liste auszuwählen.
4 Mit der ROTEN Taste können Sie die vorgenommen Änderungen speichern.
Hinweis:
Mit der GRÜNEN Taste können Sie die gewählte Favoritenliste umbenennen.
6.4.2 Kanäle Editieren
Kanaleinstellungen >> Kanäle Editieren
Hier können Sie die Kanallisten bearbeiten.
Wählen Sie mit den Pfeiltasten [▲/▼] die Option „Kanäle Editieren“ aus dem Menü „Kanaleinstellung“ und drücken Sie OK (6).
FAV Taste: zeigt die Favoritenlisten
Pfeiltasten [◀/▶]: schaltet zwischen Radio- und TV-Kanälen hin und her
Umbenennen
1 Wählen Sie mit den Pfeiltasten [▲/▼] oder den Page [+/-] Tasten den Kanal, den Sie umbenennen wollen und drücken Sie die GRÜNE Taste. Es erscheint eine Tastatur, mit der Sie den neuen Namen eingeben können.
2 Drücken Sie die BS-Taste des Bildschirmkeyboards, um den aktuellen Namen zu löschen.
3 Wählen Sie mit den Pfeiltasten die Buchstaben und drücken Sie OK (6), um den Buchstaben zu wählen.
Funktionen des Keyboards [Virtuelle Tastatur]:
Die SPACE-Taste: gibt eine Leerstelle ein
Die BS (Backspace) Taste: Löscht rückwärts
Die GELBE Taste: Ruft die Zeichensatztabelle auf.
Die Mute Taste: Setzt einen Punkt.
Die Page Tasten: Verändert die Position des Cursors.
Die GRÜNE Taste: Ändert die Zeichen des Keyboards.
Kapitel 6 Hauptmenü Hauptmenü
4 Drücken Sie ENTER des KEYBOARDS oder die Back-Taste der Fernbedienung, um den Namen zu übernehmen.
Kanäle verschieben
1 Wahlen Sie den Kanal den Sie verschieben wollen und markieren Sie diesen mit der GELBEN Taste. Markierte Kanäle werden mit einem Punkt in der Kanalliste gekennzeichnet. Sie können mehrere Kanäle markieren. Gehen Sie nun auf die Position, an die Sie die Kanäle verschieben möchten. Das Verschieben der markierten Kanäle wird durch Drücken der OK-Taste (6) ausgelöst. Mit den Pfeltasten (◀/▶) können Sie zwischen Radio- und TV-Programmen hin und her schalten.
2 Mit der ROTEN Taste speichern Sie die Änderungen.
6.7 Jugendschutz
Sie können bestimmte Kanäle sperren, um Sie vor bestimmten Benutzern zu schützen. Drücken Sie die Menü-Taste und wählen Sie mit den Pfeiltasten (◀/▶) „Jugendschutz“.
6.7.1 Kanal Sperren
Jugendschutz >> Kanal sperren Sobald Sie einen gesperrten Kanal auswählen, werden Sie nach dem Pin-Code gefragt.
1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option Kanal sperren aus dem Menü Jugendschutz und drücken Sie OK [6].
2 Wählen Sie mit den Pfeiltasten [▲/▼], den Page [+/-] oder den Zifferntasten den Kanal aus, den Sie sperren wollen und drücken Sie OK. Ausgewählte Kanäle erscheinen mit einem Schloss. Drücken Sie OK (B) erneut, um die Sperrung aufzuheben. Mit den Pfeiltasten [◀/▶] wechseln Sie zwischen Radio- und TV-Kanälen.
3 Drücken Sie die ROTE Taste, um die Änderung zu speichern.
6
6.7.2 Lock Control
Jugendschutz >> Lock Control Sobald Sie nun das gesperrte System benutzen wollen, werden Sie aufgefordert, den Pin-Code einzugeben. Mit den Pfeiltasten (◀/▶) können Sie den Status auswählen.
Systemsperre:
Wählen Sie „Sperren“ und die Box startet nur nach Eingabe des Pins. Es ist kein Live-Bild zu sehen.
Menüsperre:
Ist diese Option auf „Sperren“ gestellt, werden Sie beim Aufrufen eines Untermenüs nach dem Pin gefragt.
Sperr-Modus:
Wählen Sie zwischen „Einmalig“ und „Immer“.
Einmalig:
Sie müssen den Pin nur einmal eingeben während Sie die Kanäle umschalten.
Immer:
Sie müssen jedes Mal, wenn Sie einen gesperrten Kanal aufrufen, den Pin eingeben. Drücken Sie OK [6], um die Einstellungen zu speichern.
6.3.3 Pin-Code ändern
Jugendschutz >> Pin-Code ändern Hier können Sie den PIN Code ändern. Das Standard Passwort ist „0000“.
1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option „Pin-Code ändern“ aus dem Menü „Jugendschutz“ und drücken Sie OK [6]. Der Pin-Code gilt für alle Sperren.
2 Geben Sie nun den alten Pin-Code ein.
3 Geben Sie dann den neuen Pin-Code ein.
4 Geben Sie den neuen PIN, zur Bestätigung, noch einmal ein.
Hinweis:
Bitte denken Sie daran, dass der Pin-Code eine vierstellige Nummer ist. Sollten Sie ihren Pin vergessen haben, wenden Sie sich an Ihren Händler.
6.5 Software Manager
In diesem Menü können Ihr System sichern, wiederherstellen und Software Updates vornehmen. Wählen Sie „Software Manager“ mit den Pfeltasten (◀/▶) im Hauptmenü.
6.5.1 System Sicherung
Software Manager >> System Sicherung
1 Wählen Sie im Menü „Software Manager“ mit den Pfeiltasten [▲/▼] die Option „System Sicherung“ aus und drücken Sie die OK-Taste (6).
Systemeinstellung:
Lädt oder speichert die von Ihnen vorgenommen Einstellungen am Receiver. Es werden keine Kanaldaten gespeichert!
Kanalliste:
Mit dieser Option können Sie, nach- oder zum Bearbeiten, die Kanalliste speichern oder Laden. Es werden nur die Kanaldaten gespeichert.
Timer:
Speichert oder lädt die Timerliste
6.6 Multimedia
In diesem Menü können Sie alle Einstellungen die für den VANTAGE Player und die PVR Funktionen vornehmen. Wählen Sie „Multimedia“ mit den Pfeiltasten (◀/▶) im Hauptmenü.
6.6.1 Timer Einstellungen
Multimedia >> Timer Einstellungen
1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option „Timer Einstellungen“ aus dem Menü „Multimedia“ und drücken Sie OK [6]
Aufnahmetyp: Die Art der Aufnahme (Aus, Einmalig, Täglich oder Mehrfach). Ist „Aus“ gewählt, so wird auf den programmierten Kanal umgeschaltet aber nicht aufgezeichnet.
-Tag: Hier können Sie den Tag einstellen, an dem Aufgezeichnet werden soll. Die Funktion ist nur aktiv, wenn der Aufnahmetyp auf „Mehrfach“ steht.
-Einschaltzeit: Geben Sie mit den Zifferntasten die gewünschte Zeit ein.
Ausschaltzeit: Geben Sie mit den Zifferntasten die gewünschte Zeit ein.
Dauer: Die Länge der Aufnahme.
Standby: „An“: schaltet das Gerät nach der Aufnahme in Standby. „Aus“ - Gerät bleibt nach Ende der Aufnahme an.
Kanal: Wählen Sie zwischen TV- oder Radioprogramm.
Programm: Wählen Sie den Sender von dem aufgenommen werden soll. Mit der BLAUEN Taste wird die Kanalliste eingeblendet.
- Dateiname: Der Dateiname für die Aufnahme an. Mit der ROTEN Tasten kann ein eigener Name festgelegt werden.
-Datenträger: Wählen Sie auf welchem Datenträger gespeichert werden soll.
Unterverzeichnis: Legen Sie hier den Zielordner für die Aufnahme fest. Um einen neuen Ördner zu erstellen drücken Sie die ROTE Taste.
Speichern Legen Sie den Timer mit der OK-Taste (6) an und speichern diesen, in der Timerliste, mit der ROTEN Taste.
Hinweis:
Um einen Timer aus der Timerliste zu entfernen, drücken Sie die GRÜNE Taste. Um alle Timer zu löschen, drücken Sie die GELBE Taste. Sie können die Timertabelle auch außerhalb des Menüs, mit der Timer-Taste, aufrufen.
Kapitel 6 Hauptmenü Hauptmenü
6.6.2 PVR Einstellungen
Multimedia >> PVR Einstellungen
1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option „PVR Einstellungen“ aus dem Menü „Multimedia“ und drücken Sie OK [6]
Laufzeit 1. Aufnahme:
Hier sehen Sie die Laufzeit der ersten Aufzeichnung. Sie können hier die Aufzeichnungsdauer nachträglich ändern.
Laufzeit 2. Aufnahme:
Hier sehen Sie die Laufzeit der zweiten Aufzeichnung. Sie können hier die Aufzeichnungsdauer nachträglich ändern.
Maximale Aufnahmezeit:
Mit dieser Option legen Sie die maximale
Aufnahmezeit für Söfortaufnahmen fest. Nach Erreichen der
maximalen Aufnahmelänge endet die Aufzeichnung automatisch.
Maximale Timeshift Zeit:
Mit dieser Option legen Sie die maximale Aufnahmezeit für den
Timeshiftmodus fest. Nach Erreichen der maximalen
Aufnahmelänge wird der Timeshiftspeicher überschrieben.
Timeshift: Wählen Sie zwischen den Optionen:
• Auto: Timeshift läuft ständig im Hintergrund.
- Manuell: Die Timeshiftfunktion startet nach dem Aktivieren mit
der Timeshifttaste
Nachlaufzeit:
Die hier eingestellte Zeit wird, am Ende eines Timers, automisch hinzugefügt.
Automatisches Löschen:
Ist die Option auf „An“, wird bei einer vollen HDD die älteste, nicht gesperrte, Aufnahme gelöscht.
Timeshift Speicherung:
Legen Sie hier den Datenträger fest, auf dem Timeshift gespeichert werden soll. [ HDD, USB ]
Beenden und speichern Sie die Einstellungen, durch Drücken der OK-Taste [6]
6.6.3 Player Einstellungen
Multimedia>> Player Einstellungen
1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option „Player Einstellungen“ aus dem Menü „Multimedia“ und drücken Sie OK [6
Vantage
Player Zeit:
Legt die Einblenddauer für den VANTAGE Player fest.
Automatisch
fortsetzen:
„An“:Die Wiedergabe wird von der zuletzt gesehenen Position fortgesetzt
Wiedergabeschleife:
„An“:Die Wiedergabe wird nach dem Ende erneut gestartet
JPEG
Diashow:
Legt die Anzeigedauer der Bilder bei der Show fest. Sie können zwischen 1 und 10 sec. wählen.
Sortieren:
Legt fest nach welchen Kriterien die Dateien, im VANTAGE Player, sortiert werden sollen. [ Alphabet oder Datum ]
Kapitel 6 Hauptmenü Hauptmenü
6.6.4 Speichermedien
Multimedia >> Speichermedien
1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option „Speichermedien“ aus dem Menü „Multimedia“ und drücken Sie OK (6)
6.6.5 Interne Festplatte / USB1 / USB2 / SD Karte
Multimedia >> Speichermedien >> Interne Festplatte
Verwalten Sie hier Ihre interne Festplatte, USB-Sticks oder externe Festplatten. Bei der Verwendung einer USB-Festplatte beachten Sie bitte, dass die Festplatte vorher am PC auf NTFS formatiert und zu einer Partition zusammengefügt wurde. Als externes Speichermedium kann zusätzliche auch ein USB Flashspeicher (USB Stick) oder eine SD Karte verwendet werden.
Stream-Information (Info-Taste)
Zeigt die Daten der aufgenommenen Sendung an.
Festplatten-Information [FAV-Taste]
Zeigt Informationen vom gewählten Speichermedium an.
Kopieren [Taste]
Kopiert die ausgewählte Datei, in den Media Ordner, auf ein angeschlossenes Speichermedium.
Sperren (GELBE Taste)
Sperrt die ausgewählte Datei.
Löschen (ROTE Taste)
Löscht die ausgewählte Datei.
Formatieren (BLAUE Taste)
Formatiert das ausgewählte Speichermedium.
Bearbeiten (GRÜNE Taste)
Ermöglicht das Umbenennen der ausgewählten Datei
Hinweis:
Die Speichergeräte sollten nur eine Partition enthalten. Wenn Sie unbenutzte Speichermedien verwenden, können Sie diese auch durch Drücken der BLAUEN Taste formatieren. Achtung beim Formatieren werden alle Inhalte auf den Datenträger gelöscht.
6.6.6 Netzwerk / Wlan / DLNA
Multimedia>> Netzwerk
Bevor Sie mit dem Setup starten, stellen Sie sicher, dass das Netzwerkkabel eingesteckt ist.
1 Ethernet Einstellungen
Geben Sie hier die entsprechenden Werte für folgende Daten ein: DHCP / IP Adresse / Netzwerkmaske / Gateway / DNS Typ / DNS Server
Hinweis:
Die empfohlene Einstellung lautet DHCP (Dynamic Host Configuration Protocol) wobei die Netzwerkkonfiguration automatisch vom Server oder Router erfolgt.
2
Wlan Setup
Sollten Sie den VT-Wifi besitzen können Sie den Receiver auf über Wlan in das Heimnetzwerk / Internet einbinden.
-Drücken Sie die GRUNE Taste um nach den verfügbaren Netzwerken zu suchen. Wählen Sie mit der OK-Taste Ihr Netzwerk.
Wählen Sie nun die Verschlüsselung des Passworts ( WEP, WPA, WPA2 oder keine.
Geben Sie nun die Daten für IP Adresse, Gateway und DNS Server sein. Wenn Ihr Router / Server DHCP unterstützt wählen Sie diesen Punkt aus
Nach der Eingabe aller Daten müssen diese mit der ROTEN Taste gespeichert werden. Um eine Verbindung mit der Netzwerk herstellen zu können muss das Interface neu gestartet werden. Die Daten bleiben nach Entfernen des Sticks noch auf dem Gerät gespeichert und müssen bei erneutem Einstecken nicht erneut eingegeben werden.
3 FTP-Explorer
Drücken Sie OK [6], um eine Verbindung zum FTP-Server herzustellen. Hier können Sie Bilder, Kanallisten sowie Softwareupdates auf Ihren Receiver herunterladen. Wählen Sie eine Daten aus und drücken Sie die ROTE Taste um die Daten, auf einen angeschlossenen Datenträger in den Media Ordner, zu übertragen. Sie können auch auf einen eigenen FTP-Server verweisen. Geben Sie bitte dazu folgende Daten ein.
Adresse: Ihre FTP-Adresse
Benutzernamen: Den Benutzernamen das FTP-Servers
Anonymous: „Aus“ bedeutet Sie haben einen Benutzernamen und ein Passwort. „An“ bedeutet Sie melden sich anonym an.
Passwort: Ihr Passwort vom FTP-Zugang
4 Heimnetzwerk [DLNA]
Hier können Sie die Optionen für das Streaming aktivieren.
DLNA Server: Dies macht den VANTAGE zum DLNA Server. Nach aktivieren der Option wird der Server von den Clients erkannt und es können auf die Daten der HDD zugegriffen werden. Während der Receiver als Server läuft sind keine weiteren Aktionen am Gerät möglich.
DLNA Client. Durch drücken der OK Taste wird nach verfügbaren DLNA Servern im Netzbwerk gesucht. Solite mehrere Server gefunden werden, werden diese aufgelistet. Die Dauer für die Erneuerung der Dateinstruktur hängt sehr stark vom eingesetzten Server ab. Die Geschwindigkeit für das Einlesen und Durchblättern der Ordner wird von der Größe der Ordner bestimmt. Je mehr Dataien ein Ordner enthält umso mehr Zeit wird benötigt für das Einlesen.
6.6.7 Spiele
Multimedia >> Spiele
Sie können zwischen zwei Spielen zu Ihrer Unterhaltung wählen. Entsprechend der, auf dem Bildschirm angezeigten Anweisungen, können Sie sich an den Spielen erfreuen, indem Sie die Pfeiltasten (◀/▶ ▲/▼), die Zifferntasten (0\~9) und die OK Taste (6) benutzen.
CI A Common-Interface Plus Steckplatz 1
CI B Common-Interface Plus Steckplatz 2
CA A Kartenleser 1
CA B Kartenleser 2
Das Gerät verfügt über 2 CI Common-Interface Plus (CI+, allgemeine Schnittstelle) Steckplätze und 1 Kartenleser.
Zum Empfang verschlüsselter Programme benötigen Sie, zum einen, das Common-Interface-Modu, I das zur Karte bzw. dem Verschlüsselungssystem Ihres Pay-TV oder Programmanbieters passt sowie die Smartcard selbst.
Die Karte muss in das Common-Interface-Modul [Chip nach oben] eingeführt und in einen der zwei Steckplätze eingeführt werden, um das Programm nutzen zu können. Über das Menü Conditional Access können Sie die eingesteckten CI-Module erkennen und auf deren interne Menüs zugreifen, um Einstellungen vorzunehmen. Diese Einstellungen werden vom jeweiligen Anbieter der Module dokumentiert. Für nähere Informationen, zu den jeweiligen CI-Modulen wenden, Sie sich bitte an deren Anbieter. Der Receiver verfügt neben den CI-Steckplätzen über einen Kartenleser für Smartcards. Der Kartenleser unterstützen Karten mit den folgenden Verschlüsselungssystemen:
conax
elgcrypt
firecrypt
xcrypt
-erypton
Über das Menü Conditional Access können Sie die eingesteckten Smartcards (Chip nach unten) erkennen und auf deren interne Menüs zugreifen, um Einstellungen vorzunehmen. Diese Einstellungen werden vom jeweiligen Anbieter der Karten dokumentiert. Für nähere Informationen, zu den jeweiligen Smartcards, wenden Sie sich bitte an deren Anbieter oder Herausgeber.
Hinweis:
Informationen zu Common-Interface-Modulen sowie Smartcards erhalten Sie vom Anbieter bzw. Herausgeber.
Kapitel 6 Hauptmenü Hauptmenü
7 PVR Funktionen
In diesem Kapitel werden die Einstellungen und Funktionen des PVR [ Personal-Video-Recoder] beschrieben.
7.1 Aufzeichnungsmodis
7.1.1 Timeshift (Zeitversetztes Fernsehen)
Es gibt zwei Möglichkeiten Timeshift zu nutzen:
- Sie können im Menü >> Multimedia >> PVR Einstellungen „Timeshift“ auf Auto einstellen, Timeshift puffert die geschene Sendung automatisch ab Zeitpunkt des Umschaltens.
- Wenn Sie die (▶/II) drücken, wird die Sendung sofort angehalten und kann zu einem späteren Zeitpunkt durch erneutes Drücken der Taste (▶/II) fortgesetzt werden. Mit den Tasten (◀◀/▶) können Sie im Timeshiftmodus spulen. Sie beenden den Timeshiftmodus mit der Back. Taste
Möchten Sie eine Sendung die gerade im Timeshiftmodus läuft aufzeichnen dann gehen Sie wie folgt vor.
- Starten Sie Timeshift wenn Sie die Option „Manuell“ eingestellt haben.
- Drücken Sie während der Timshiftwiedergabe, die Record-Taste. Die Bildschirmtastatur erscheint, legen Sie einen Aufzeichnungsnamen fest. Danach wird die Sendung rückwirkend aufgezeichnet.
Achtung während dieser Zeit kann keine weitere Sendung im Hintergrund aufgezeichnet beziehungsweise gesehen werden.
Hinweis.
Die maximale Länge des Timeshiftaufzeichnung legen Sie im Menü Multimedia >>PVR Einstellungen fest.
7.1.2 Manuelle Aufzeichnung:
Sie können Aufnahmen aus dem laufenden Programm jederzeit mit der Record-Taste starten. Eine Einblendung bietet Ihnen die Option, die Aufnahmezeit aus dem EPG zu übernehmen.
Die Aufnahme können Sie entweder manuell, mit der Stop-Taste, abbrechen oder die Aufzeichnung endet nach Erreichen der maximalen Aufnahmelänge. Schnelles Abbrechen einer Aufzeichnung erreichen Sie durch zweimaliges Drücken der Stop-Taste.
Durch Drücken der Sleeptaste, während der Aufnahme, erhalten Sie die Möglichkeit, den Receiver nach Ende der Aufnahme automatisch abzuschalten.
Hinweis:
Die maximale Länge der Aufzeichnung legen Sie im Menü Multimedia >>PVR Einstellungen fest. In der Kanalliste werden Kanäle auf denen eine Aufzeichnung stattfindet mit einem "R" Symbol gekennzeichnet und farblich hinterlegt.
Kapitel 6 Hauptmenü Hauptmenü
7.1.3 Timeraufzeichnungen:
Timer bewirken, dass sich der Receiver zur gegebenen Zeit einschaltet und, wenn gewünscht, automatisch eine Aufzeichnung startet. Nach dem Ende der Sendung oder zum festgelegten Ende des Timers, schaltet der Receiver in den von Ihnen gewählten Standby-Modus zurück.
Rufen Sie das Timermenü mit der Timer-Taste auf. Wählen Sie hier Start- und Endzeit des Timers, ob eine Aufzeichnung erfolgen soll sowie den gewünschten Kanal aus.
-Aufnahmetyp: Die Art der Aufnahme [Aus, Einmalig, Täglich oder Mehrfach]. Ist „Aus“ gewählt so wird auf den programmierten Kanal umgeschaltet aber nicht aufgezeichnet.
-Tag: Hier können Sie den Tag einstellen, an dem aufgezeichnet werden soll. Die Funktion ist aktiv wenn der Aufnahmetyp auf Mehrfach steht.
-Einschaltzeit: Geben Sie mit den Zifferntasten die gewünschte Zeit ein.
-Ausschaltzeit: Geben Sie mit den Zifferntasten die gewünschte Zeit ein.
Dauer: Die Länge der Aufnahme.
Standby: „An“: schaltet das Gerät nach der Aufnahme in Stnadby. „Aus“: Gerät bleibt nach Ende der Aufnahme an.
Kanal: Wählen Sie zwischen TV- oder Radioprogramm.
Programm: Auf welchem Kanal ist der Timer programmiert.
- Dateiname: Der Dateiname des Events, wenn eine Aufnahme durchgeführt wird.
-Datenträger: Auf welchem Datenträger soll gespeichert werden.
Unterverzeichnis: Legen Sie hier den Zielordner für die Aufnahme fest. Um einen neuen Ördner zu erstellen drücken Sie die Rote Taste.
Speichern Sie Ihre Eingabe mit der OK [6] Taste.
7.1.4 Timeraufzeichungen aus dem EPG (Guide)
Sie können Timeraufzeichungen auch über den EPG planen. Gehen Sie dazu wie folgt vor:
- Starten Sie den EPG mit der Guide-Taste.
- Wählen Sie die gewünschte Sendung mithilfe der Navigations-Tasten aus.
- Zum Setzen des Timers drücken Sie die GRÜNE Taste.
- Sie können im nun eingebendeten Timerfenster Parameter der Aufzeichnung ändern: Einschaltzeit, Ausschaltzeit, Aufnahmeintervall (einmalig, täglich, mehrfach, Aus „siehe. Hinweis“), das Programm und ob das Gerät, nach der Aufzeichnung, in den Standby-Modus wechseln soll.
- Bestätigen Sie Ihre Eingaben mit der OK-Taste (6).
Hinweis:
Wenn beim Aufnahmetyp die Funktion „Aus“ gewählt wurde, erfolgt bei Timerprogrammierung keine Aufzeichnung. Es wird ausschl. zum programmierten Kanal gewechselt.
6.1.5 Quicktimer aus dem EPG (Guide)
Sie können Quicktimer über den EPG planen. Gehen Sie dazu wie folgt vor:
- Starten Sie den EPG mit der Guide-Taste
- Wählen Sie die gewünschte Sendung mithilfe der Navigations-Tasten aus.
- Zum Setzen des Timers drücken Sie die Record-Taste. Erneutes Drücken löscht den Timer wieder.
- Es wird direkt ein Timer gesetzt ohne weitere Optionen abzufragen.
Hinweis:
Es können bis zu 40 Timer gespeichert werden.
8 VANTAGE-Player-Funktionen
Starten Sie den VANTAGE Player, indem Sie die Media-Taste [▶] Ihrer
Fernbedienung drücken. Die Wiedergabeliste wird auf dem Bildschirm angezeigt.
8.1 Das VANTAGE-Player-Menü
Links Bildschirmfenster:
Hier sehen Sie die Liste Ihrer Media-Dateien
Rechtes Bildschirmfenster:
Hier sehen Sie die Informationen zu den jeweils links ausgewählten Media-Dateien.
Funktionstasten:
Rechts / Links Tasten: Navigiert zwischen den Media-Dateien.
OK Taste [6]: Startet die Wiedergabe der gewünschten Media-Datei.
-Back Taste: Beendet das VANTAGE-Player-Menü.
Option Taste:
Mit dieser Taste können Sie zwischen zeitlicher- und alphabetischer Sortierung der Media-Dateien wechseln.
-ROTE Taste: Zeigt die vorhandenen Playlists an.
FAV Taste: Dient zum bearbeiten der vorhandenen und erstellen von neuen Playlists.
Info Taste: Mit Hilfe dieser Taste wechselt man in den Bearbeitungsmodus.
• Rote Taste: Löscht die ausgewählte Datei
• Grüne Taste: Dient zum Umbennen der Datei
• Gelbe Taste: Verschiebt die ausgewählte Datei ins andere Fenster
- Blaue Taste: erstellt einen Ordner im jeweiligen Fenster
- Option Taste: siehe oben.
8.2 Wiedergabe einer Sendung
Zum Wiedergeben einer aufgezeichneten Sendung gehen Sie wie folgt vor:
- Öffnen Sie das VANTAGE-Player-Menü mit der Media-Taste (▶)
- Wählen Sie mit den Pfeiltasten [▲/▼] eine Sendung.
- Drücken Sie die OK-Taste, um die Sendung abzuspielen.
8.2.1 Während der Wiedergabe
Info-Taste: Durch Drücken der Info-Taste rufen Sie das Informationsfenster des VANTAGE-Players auf.
Funktionstasten des Informationsfensters
FAV Taste: Von Lesezeichen zu Lesezeichen springen
Hoch/ Runter-Taste: Lautstärke regeln
0-9 : Minutenweise, entsprechend des Ziffernwertes, vorwärts springen
Page Tasten: Springen in 10 % Schritten
Record Taste: Erstellt ein Bildschirmfoto für VANTAGE-Player-Vorschau
GELBE Taste: Tonspur wechseln (sofern verfügbar)
Funktionstasten während der Wiedergabe:
Play/Pause/OK-Taste: Zum Starten und pausieren der aktuellen Wiedergabe.
Stop-Taste: Das Drücken stoppt die laufende Wiedergabe und kehrt zum VANTAGE-Player zurück
VOL-Taste: Lautstärke lauter und leiser.
Pfeiltasten (◄/►): Navigiert in der Infoleiste.
-FFW / REW-Tasten: Zum Vor -oder Rücklauf. Mehrmaliges Drücken erhöht die Spulgeschwindigkeit.
• FFW 2,4,8,16,32,64-fach
•REW 2,4,8,16-fach
Kapitel 6 Hauptmenü Hauptmenü
Sie können auch die Tasten im Bildschirmmenü benutzen indem Sie mit den Rechts/Links Tasten der Fernbedienung navigieren und mit der OK-Taste (6) aktivieren.
1 Playbutton
2 Abgelaufene- und Rest-Zeit
3 Fortschrittsbalken
4 Zeitlupe in drei Geschwindigkeiten 1/2 - 1/4 - 1/8
5 Schneller Rücklau
6 Schneller Vorlauf
7 Stopp Taste
8 Wiedergabeliste
9 Bearbeitungsmenu für laufende Wiedergabe
10 Name der Wiedergabe
Bearbeitungsmenü für laufende Wiedergabe
Wenn Sie die ZOOM (Q) Taste drücken, können Sie die Wiedergabe bearbeiten. Dabei stehen folgende Optionen zur Verfügung:
Play/Pause Taste: Zum Starten und Pausieren der aktuellen Wiedergabe
Pfeiltasten (◄/►): Bewegen Sie sich innerhalb der Aufzeichnung.
Option Taste: Damit wechseln Sie zum Schneiden.
-Blaue Taste: Startet den Zeitlupen-Modus
Grüne Taste: markiert Anfangs und Endpunkt zum Schneiden.
Rote Taste: Mit dieser Taste löschen Sie alle Markierungen.
-Back Taste: Verlässt den Bearbeitungs-Modus.
6
8.3 Die Schnittfunktion
Der VANTAGE-Player bietet Ihnen die Möglichkeit, Ihre Aufzeichnungen zu schneiden. So können Sie z.B. ohne weitere Hilfsmittel Werbepausen in einer Aufzeichnung entfernen.
- Starten Sie die Wiedergabe einer Sendung, die Sie bearbeiten möchten.
- Starten Sie das Bearbeitungsmenü, indem Sie, während der Wiedergabe, die Zoom [4] Taste drücken. Die Schnittfunktion wird dann mit der Options-Taste aktiviert.
-
Spulen Sie zu der Stelle die Sie schneiden möchten und drücken die GRUNE Taste zum Setzen des Startpunktes des Schnitts.
-
Spulen Sie zum gewünschten Ende der Stelle die Sie schneiden möchten und drücken erneut die GRUNE Taste zum Setzen des Endes des Schnitts.
- Durch drücken der Back Taste werden die markierten Stellen gelöscht. Der Film muss danach erneut gestartet werden.
Hinweis:
Sie können bis zu 32 Blöcke schneiden. Wiederholen Sie die Punkte 3+4 bis alle Stellen markiert sind.
8.4 Die Lesezeichenfunktion
1 Starten Sie die Wiedergabe einer Sendung, in der Sie Lesezeichen setzen möchten.
2 Starten Sie das Bearbeitungsmenü, indem Sie während der Wiedergabe, die Zoom [d] Taste drücken.
3 Spulen Sie zur gewünschten Stelle an der Sie ein Lesezeichen setzen möchten und drücken die GELBE Taste. Es können bis zu 20 Lesezeichen gesetzt werden.
Kapitel 6 Hauptmenü Hauptmenü
4 Verlassen Sie das Bearbeitungsfenster mit der Back Taste. Die Lesezeichen werden gespeichert.
5 Mit der FAV-Taste springen Sie von Lesezeichen zu Lesezeichen.
9 Erweiterte Funktionen
In diesem Kapitel werden die Komfortfunktionen des Receivers beschrieben.
9.1 PiP (Bild-in-Bild)
Die Bild-in-Bild-Funktion wird durch Drücken der PiP-Taste gestartet. Im Bild-in-Bild-Modus wird der derzeitig empfangene Kanal im PiP Fenster dargestellt. Sie können nun den Kanal des Hauptbildschirms mit den numerischen Tasten, mit den CH+/-Tasten oder über die Kanalliste ändern.
Drücken Sie die PIP-Taste erneut um die Programme in den Fenstern zu tauschen.
Sie beenden den Bild-in-Bild-Modus indem Sie die PiP-Taste ein drittes mal drücken.
Die PiP Funktion steht bei Anschluß über Scart und bei HD Sendern nicht zur Verfügung
9.2 Mult Picture
Durch Drücken der MoSAic aaste, kommen Sie zum Multi-Bild-Menü. Sie haben die Wahl zwischen 2 Ansichten, 2x2 und 2x3 Kanale. In diesem Modus wird eine Übersicht von 4 bzw. 6 Kanälen auf dem Bildschirm dargestellt. Die Kanäle werden nacheinander aktualisiert. Mit der BLAUEN Taste Können Sie zu den folgenden und mit der ROTEN Taste zu den vorherigen Kanälen wechseln. Mit den Navigationstasten können Sie einen der Kanäle auswählen und mit der OK-Taste (6) zu diesem Kanal wechseln. Nochmaliges Drücken der OK-Taste (6) beendet die Funktion und stellt den gewählten Kanäl auf dem Hauptbildschirm dar.
Sie können den Videotext aufrufen, indem Sie die TEXT-Taste drücken. Es wird Ihnen nun ein Auswahlfenster mit den verfügbaren Videotext-Sprachen angeboten, in dem Sie mit den Navigationstasten und der ÖK-Taste [8] Ihre Auswahl treffen können. Nun wird der Videotext auf dem Hauptbildschirm dargestellt. Sie können Seiten direkt per Eingabe der Videotext-Seitenzahl mit den numerischen Tasten auswählen. Seitenweise blättern können Sie, in dem Sie die Hoch-/Runter- Tasten benutzen.
Hinweis:
Sollte Sie sich auf einem Sender befinden der HbbTV unterstützt und Sie drücken die Text-Taste gelangen Sie automatisch zum "neuen" Videotext
9.4 EPG-Speichern
Der Receiver bietet die Möglichkeit, die EPG-Daten auf der Festplatte zu Speichern, um beim täglichen Benutzen Wartezeiten beim EPG-Aufbau zu minimieren:
Um diese Funktion nutzen zu können, müssen Sie die Option „EPG Speichern“ im Menü >> Systemeinstellungen >> Allgemeine Einstellungen aktivieren.
Der Receiver wird nun automatisch auf den benutzten Frequenzen die EPG-Daten sammeln und beim Ausschalten (Standby) des Receivers auf der Festplatte im Verzeichnis EPG ablegen. Die Daten stehen nach dem erneuten Einschalten sofort zur Verfügung
9.5 EPG-Suche
Sie können den EPG nach Ihren Lieblingssendungen bzw. möglichen Wiederholungen durchsuchen.
Gehen Sie dazu wie folgt vor:
- Öffnen Sie den Guide [ EPG ] mit der Guide-Taste.
- Drücken Sie die Zoom-Taste, um die Suchfunktion zu starten.
- Geben Sie den Namen der gesuchten Sendung ein, indem Sie die Bildschirmtastatur benutzen.
- Starten Sie die Suche mit der Entertaste der Bildschirmtastatur.
9.6 Kanalbearbeitung in der Kanalliste
Sie können Ihre Kanalliste auch in der normalen Listenansicht bearbeiten. Gehen Sie dazu wie folgt vor:
- Öffnen Sie die Kanalliste mit der OK-Taste [6].
- Wählen Sie den zu bearbeitenden Kanal in der Kanalliste aus.
- Drücken Sie die Options-Taste um die Bearbeitungsoptionen anzuzeigen.
- Wählen Sie eine der gewünschten Funktionen aus. Folgende Möglichkeiten gibt es:
- Favoriten: Zum Hinzufügen des Kanals in eine FAV Liste.
Kanal umbenennen: Um dem Kanal eine Bezeichnung Ihrer Wahl zu geben
Kanal löschen: Um den Kanal aus der Kanalliste zu entfernen.
Kanal verschieben: Um Kanäle an eine andere Position innerhalb.
der Liste zu platzieren.
Jugendschutz: Um den Kanal mit einem Jugendschutz zu versehen.
9.7 Software Update
In diesem Abschnitt werden die verschiedenen Varianten eines Softwareupdates erklärt.
Variante 1: Softwareupdate mit einem USB-Speicher
- Laden Sie als ersten Schritt die aktuelle Software für Ihren Receiver von: www.veantage-digital.com. Bitte beachten Sie, dass die Datei im ZIP-Format gepackt ist und vor der weiteren Verwendung entpackt werden muss.
- Kopieren Sie die Firmware, mit einem Dateimanager Ihrer Wahl, auf den USB-Speicher.
- Stecken Sie nun den USB-Speicher in einen verfügbaren USB-Port am Receiver.
- Öffnen Sie das Menü >> Multimedia >> Speichermedien >> USB 1 oder 2. Auf der rechten Bildschirmseite sehen Sie einen Überblick über die Dateien auf Ihrem USB Speicher. Bewegen Sie den Cursor auf die Update-Datei mit der Endung .dlp und drücken zum Starten des Updates die OK-Taste (6). Der Receiver wird Sie auffordern den Vorgang zu bestätigen. Bitte entfernen Sie während des Updates den USB-Speicher nicht aus dem Receiver.
Nach Beendigung des Updateprozesses wird der Receiver automatisch neu gestartet. Das Unterbrechen des Updatevorgangs kann zur Zerstörung des Receivers führen!
Variante 2: Update über Netzwerk
- Öffnen Sie das Menü >> Multimedia >> Netzwerk und wählen Sie FTP-Explorer mit der OK-Taste [6].
- In diesem Schritt werden die voreingestellten Zugangsdaten zum VANTAGE-FTP-Server angezeigt. Drücken Sie bitte die OK-Taste [6], um auf den Server zuzugreifen.
- Bewegen Sie den Cursor auf die Update-Datei mit der Endung Jix und drücken zum Starten des Updates die OK-Taste (6)
Nach Beendigung des Updateprozesses wird der Receiver automatisch neu gestartet. Des Unterbrechen des Updatevorgangs kann zur Zerstörung des
Hinweis: Voraussetzung ist ein konfigurierter und funktionierender Internetzugang (siehe Seite 65)
9.8 Portal
Das VANTAGE Portal wird über die Portal Taste der Fernbedienung aufgerufen. Dort finden sich verschiedene voreingestelte App's. Zur Navigation auf der Seite werden die Pfeiltasten verwendet. Zum starten eines App's drücken Sie die OK (6).
Zum Navigieren auf der Portal Seite verwenden Sie die Pfeiltasten. Um ein TV App auszuführen drücken Sie die OK Taste. Das Portal wird durch drücken der INFO Taste beendet. Um eine Seite zurückzuspringen wird die BACK Taste benutzt. Die Testen können sich innerhalb eines App's ändern. Achten Sie hierzu auf die Hinweise auf der entsprechenden Seite.
7
Hinweis:
Die Ladezeit kann je nach App variieren. Dies hängt von der Internetgeschwindigkeit sowie dem Server ab auf dem das App gespeichert ist. Für die Nutzung des Portals sowie HbbTV wird eine funktionsfähige Internetverbindung benötigt. Zum Einrichten lesen Sie die Seite 66.
68
9.9 HbbTV
Mit dem neuen Hybrid-Teletext wird der uns altbekannte Video- bzw. Teletext weitesgehend in seiner jetzigen Form abgelöst. Hier stehen neben den herkömmlichen Informationen ebenfalls Bilder sowie Videosequenzen zum Abruf bereit. Die sogenannte „Red-Button-Funktion“ ermöglicht weitere Zusatzdienste. So können über diese Funktion direkt News eingebendet werden oder es kann zu einer der Mediatheken gewechselt werden.
1 wird der rote Button am Bildrand eingeblendet, kann durch drücken der roten Taste die Infoleiste eingeblendet werden. Das Aussehen des Buttons sowie die Infolseite variieren von Kanal zu Kanal.
- nun kann mit den farbigen Tasten der Fernbedienung das gewünschte Menü aufgerufen werden. z.B. gelbe Taste für die Mediathek
8
69
10 Anhang
10.1 Fehlerbehebung
Bei einem Fehler sollten Sie anhand der folgenden Tipps zunächst selbst versuchen, das Problem zubeseitigen. Falls Sie den Fehler auf diese Weise nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst.
10.1.1 Auf der Vorderseite erfolgt keine Anzeige
Überprüfen Sie das Netzkabel und stellen Sie sicher, dass es an eine geeignete Steckdose angeschlossen ist
Überprüfen Sie, ob der Netzschalter an der Rückseite des Gerätes eingeschaltet ist.
10.1.2 Kein Bild
Vergewissern Sie sich, dass sich das Gerät im Betriebsmodus befindet
Vergewissern Sie sich, dass das AV-Kabel korrekt an den Fernseher angeschlossen ist
Vergewissern Sie sich, dass das Antennenkabel richtig angeschlossen ist
Vergewissern Sie sich, dass die Antenneneinstellung korrekt ist [kontrollieren Sie die Signalqualität]
Überprüfen Sie die Helligkeitseinstellung des Fernsehgeräts
-Vergewissern Sie sich, dass es sich nicht um einen Ausfall des Senders handelt
10.1.3 Schlechte Bild- und Tonqualität
-Bringen Sie die Antenne so an, dass der Empfang nicht durch Hindernisse beeinträchtigt wird
Vergewissern Sie sich, dass sich kein Mobiltelefon oder Mikrowellenherd in der Nähe des Geräts befindet
Überprüfen Sie die Signalqualität. Ist diese niedrig, richten Sie ggf. die Antenne neu aus
Hinweis:
Falls die Antenne mit Schnee bedeckt ist oder das Signal durch starken Regen beeinträchtigt wird, kann sich die Bild- und Tonqualität vorübergehend verschlechtern. Falls Ihre Antenne zu klein ist, tauschen Sie sie gegen eine grössere aus
10.1.4 Kein Ton oder schlechte Tongualität
Überprüfen Sie die Einstellung der Lautstärke des Fernsehgeräts und des Empfängers
Überprüfen Sie, ob bei Fernsehgerät oder Empfänger die Stummschaltung aktiviert ist
Ändern Sie die Audio-Einstellungen, z.B. statt Dolby Digital nur Stereo
10.1.5 Die Fernbedienung funktioniert nicht
Um den Empfänger mit der Fernbedienung zu bedienen, sollte das vordere Ende der Fernbedienung direkt auf das Empfangsteil des Digital-Receivers gerichtet sein
Überprüfen Sie die Batterien der Fernbedienung
- Das Fernbedienungsauge an der Front des Empfängers darf nicht abgedeckt sein.
10.1.6 Sendungen lassen sich nicht aufnehmen
- Kontrollieren Sie, ob am USB-Anschluss die Festplatte korrekt angeschlossen ist
Kontrollieren Sie ob die interne Festplatte richtig angeschlossen ist.
- Kontrollieren Sie ob, die Festplatte [oder Stick] genügend freien Speicherplatz hat. Löschen Sie Aufnahmen um freien Platz zu schaffen oder benutzen Sie einen zweiten Datenträger.
Überschneidet sich die Aufnahme mit einer Reservierung eines anderen Kanales?
10.1.7 Ein verschlüsselter Kanal wird nicht dekodiert
Vergewissern Sie sich, dass die richtige Smartcard bzw. das richtige CA-Modul eingeschoben ist
Schieben Sie Smartcard oder CA-Modul erneut ein
10.2 Richtige Entsorgung des Produktes
[Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennsystemen (Elektroschrott & Elektrogeräteabfall)]
Diese auf dem Produkt oder in den Unterlagen zu ihm zu findende Kennzeichnung zeigt an, dass es nach Ablauf seiner Betriebszeit nicht mit dem übrigen Hausmüll entsorgt werden darf.
Um möglichen Schäden für die Umwelt oder die Gesundheit von Menschen durch eine unkontrollierte Abfallentsorgung vorzubeugen, trennen Sie das Produkt bitte von anderen Abfallarten und übergeben Sie es verantwortungsbewusst der Wiederverwertung, um die nachhaltige Wiederverwendung der Materialvorräte zu fördern.
Privatbenutzer sollten sich entweder mit dem
Händler, bei dem sie dieses Produkt erworben haben oder mit kommunalen Regierungsstellen in Verbindung setzen, um zu erfahren, wohin und wie sie dieses Gerät zur umweltschonenden Wiederverwertung bringen können.
Unternehmenskunden sollten ihren Lieferanten kontaktieren und die Geschäftsbedingungen des Kaufvertrages überprüfen. Dieses Produkt darf zur Entsorgung nicht mit anderen Gewerbeabfällen vermengt werden.
10.3 Begriffserklärung / Glossar
10.3.1 DiSEqC:
DiSEqC (Digital Satellite Equipment Control) bezeichnet eine Datenübertragungsstechnik zwischen SAT-Receiver und Multischalter (Switch) oder Satellten-Antenne. Sie ist wesentlich flexibler als die 14/18 Volt- und 22 kHz-Technik, die jeweils nur 2 Schaltzustände übertragen können und damit maximal die Umschaltung zwischen 4 Signalströmen (Feeds) erlauben.
DiSEqC gibt es in verschiedenen Versionen:
DiSEqC 1.0: schaltet bis zu 4 Positionen
DiSEqC 1.1: bietet eine zusätzliche Schaltvariante in Kombination mit DiSEqC 1.0 können theoretisch bis zu 256 LNB geschaltet werden
DiSEqC 1.2: klassische Motorsteuerung wobei die Positionen hier manuell festgelegt und gespeichert werden müssen.
DiSEqC 1.3 (USALS): automatisierte Motorsteuerung, nach dem
Festlegen eines Bezugspunktes bzw. Satelliten werden alle anderen Satellitenpositionen automatisch gefunden.
10.3.2 Symbolrate:
Dieser Wert gibt die Schrittgeschwindigkeit der Datenübertragung an. Sollten Sie diese Information zum Suchen eines Satelliten benötigen, können Sie sie auf www.lyngsat.com in Erfahrung bringen.
10.3.3 Polarisation:
Satellitenempfang findet in zwei Ebenen statt. Diese Technik wird verwendet um die zur Verfügung stehenden Kapazitäten optimaler zu nutzen. Im europäischen Raum ist die Aufteilung in eine horizontale und eine vertikale Ebene in Verwendung. Die horizontale Ebene wird mit einer Spannung von 18 V angesteuert und die Vertikale mit 14 V.
10.3.4 22KHz:
Das 22 KHz Signal wird benutzt um im LNB zwischen den zwei vorhandenen Frequenzbereichen umzuschalten.
10.3.5 Unterer Frequenzbereich:
Der untere Frequenzbereich sendet zwischen 10.70 - 10.70 GHz (Eingangsfrequenz)
10.3.6 Oberer Frequenzbereich:
Der obere Frequenzbereich sendet zwischen 10.70 - 12.75 GHz (Eingangsfrequenz)
10.3.7 SPDIF
Sony/Philips-Digital Interface ist eine Bus- und Interface-Spezifikation für die Übertragung digitaler Audiosignale zwischen verschiedenen Geräten. In unserem Fall wird das digitale Audiosignal über ein Glasfaserkabel zum z.B. Audioverstärker abgegeben.
10.3.8 Common Interface Modul:
CI Module [Common-Interface] sind die Schnittstelle zwischen Receiver und Smartcard.
Es gibt eine Vielzahl von Modulen zu kaufen und die Auswahl ist abhängig vom Verschlüsselungssystem oder des gewünschten Programms.
Es gibt Module die bereits ein Abo enthalten das eine bestimmte Laufzeit hat wie z.B. InXWorld CI Modul oder das FullXTV Modul oder aber das Modul ist für ein oder mehrere Verschlüsselungssysteme geeignet.
10.3.9 EPG: Electronic Programm Guide
Ist eine Funktion des DVB Standards die es erlaubt Programminformationen für alle Sendungen zur Verfügung zu stellen. Oft wird EPG mit einer elektronischen Programmzeitschrift verglichen. Es werden Daten wie laufendes, und folgendes Programm sowie zusätzliche Informationen wie Genre und Herstellungsjahr übertragen. Die Programmvorschau des EPG ist in der Regel [je nach TV Anbieter] bis zu 10 Tagen im Voraus verfügbar.
10.3.10 HDMI: High Definition Multimedia Interface
Ist eine Mitte 2003 neu entwickelte Schnittstelle für die volldigitale Übertragung von Audio- und Video-Daten (Musik, Filme; Verbindung des PC zum Monitor) und liegt seit dem 23. Juni 2006 in der Version 1.3 vor. HDMI wurde von der Industrie zielgerichtet für den Bereich der privat genutzten Unterhaltungselektronik entwickelt.
10.3.11 OSD: On Screen Display
[ dt. Bildschirmmenü ] ist ein Menü, das über das momentane Bild (z. B. bei einem Fernseher ) eingeblendet wird. Es dient zur Bedienung des Gerätes und um Einstellungen vorzunehmen. Über Testen an der Fernbedienung oder am Gerät kann man sich im Menü bewegen. Das OSD ist in modernen Geräten mehrsprachig.
10.3.12 High Definition Television (HDTV):
[HDTV, engl. für hochauflösendes Fernsehen] ist ein Sammelbegriff, der eine Reihe von Fernsehnomen bezeichnet, die sich gegenüber dem herkörmlichem Fernsehen [Standard Definition, SDTV] durch eine erhöhte vertikale, horizontale und/oder temporale Auflösung auszeichnen. Beim HDTV werden Vertkalauflösungen von 720 (Vollbilder) und 1080 Zeilen (Halbbilder) verwendet. Die bisherigen Fernsehstandards PAL und SECAM bieten zum Vergleich 576 Zeilen (50 Hz), NTSC 480 (60 Hz).
10.3.13 RGB:
Beim RGB-Signal werden die sogenannten Primärfarben rot, grün und blau jeweils in einem eigenen Kanal übertragen. RGB Signal werden über Scart Anschlüsse und den TV oder Monitor ausgegeben.
10.3.14 YUV
Das YUV-Farbmodell verwendet zur Darstellung der Farbinformation zwei Komponenten, die Luminanz Y und die Chrominanz oder Farbanteil, wobei die Chrominanz wiederum aus zwei Komponenten U und V besteht. Die Entwicklung des YUV-Farbmodells geht auf die Entwicklung des analogen Farbfernsehens in der Norm PAL zurück. Es findet heutzutage auch beim analogen NTSC-Farbfernsehen Verwendung und stellt unter den analogen Videosignalen das hochwertigste dar.
10.3.15 YPbPr
Das analoge YPbPr-Farbmodell ist wie sein digitales Gegenstück YCbCr als eine mögliche Implementierung im Standard CCIR 6D1 beschrieben. Das Komponentenvideosignal YPbPr überträgt Helligkeitsinformation Y und die zwei Farbdifferenzinformationen Pb und Pr getrennt und bietet ein besseres Bild als das Farbbild-Austast-Synchronsignal (FBAS) oder das Videosignal Y/C bzw. S-Video. Durch die getrennte Signalführung der einzelnen Komponenten Y, Pb und Pr ist kein Modulator wie bei FBAS bzw. dem quadraturmodulierten Farbsignal C nötig, woraus sich die bessere Signalqualität ergibt.
10.3.16 Composite Video:
Ist das Format des analogen, unmodulierten TV-Bildsignals im Basisband (BAS oder FBAS). Dieses Signal stellt das einfachste verfügbare Videosignal dar und eignet sich zB. zum nachträglichen modulieren [ Wandlung in UHF/VHF] oder für Funkübertragungssysteme.
10.3.17 Letterbox: [dt. Briefkasten]
Erhielt seinen Namen durch die Wiedergabe von 16:9 Übertragungen auf einem 4:3 Fernsehgerät, wobei das Bild vertikal soweit verkleinert wird bis die horizontale Bildbreite auf den Bildschirm passt. Dieser Effekt lässt das Bild wie einen Briefkastenschlitz erscheinen.
10.3.18 Pan & Scan:
Dieses Verfahren erlaubt es auch Breitbildformate wie Panavision oder Cinemascope auf 4:3 oder 16:9 Bildschirmen darzustellen. Kinoformate übersteigen selbst die Breite eines 16:9 Bilschirms so das hier eine Lösung gesucht wurde um diese Bildformate so verlustfrei wie möglich zu übertragen. Beim Pan Scan-Verfahren wird jeweils der "entscheidende Bildausschnitt auf dem Bildschirm zentnert. So dass die Darstellung zwar beschnitten wird aber keine wichtigen Bildinformationen verloren gehen.
10.3.19 Dolby Digital
Dolby Digital (auch ATSC A/52 und AC-3) ist ein Mehrkanal-Tonsystem der Firma Dolby, das in der Filmtechnik [Kino], auf Laserdiscs, DVDs und in der Fernsehtechnik zum Einsatz kommt.
10.3.20Transponder
Ein drahtloses, üblicherweise an einen Satelliten angebrachte Kommunikationsgerät. Ein Transponder empfängt und überträgt eingehende Signale innerhalb einer vorgegebenen Frequenzbandbreite. Nach dem Empfang der Signale sendet er sie auf verschiedenen Frequenzen wieder aus.
10.3.21 Timeshift
Als Timeshift bezeichnet man das zeitversetzte Sehen von TV-Sendungen jeglicher Art. Dabei wird das aktuelle Programm mittels der Pausentaste [▶]l angehalten und zu einem späteren Zeitpunkt fortgesetzt. Sollten Sie beispielsweise durch einen Telefonanruf während eines Fußballspiels gestört werden, drücken Sie die Pausentaste Ihrer Fernbedienung und führen in Ruhe Ihr Telefonat. Nach Ende des Telefonats können Sie Ihr Fußballspiel in Ruhe weiterschauen, in dem Sie die Pausentaste erneut drücken.
10.3.22 LNB
Der rauscharme Signalumsetzer (Low Noise Block oder kurz: LNB) befindet sich im Zentrum der Empfangsschüssel der Satellitenanenne. Er verstärkt das sehr schwach empfangene Satellitensignal und wandelt das empfangene Mikrowellensatellitensignal um, so dass das Signal die Übertragung von der Empfangsschüssel zu Ihrem Empfänger nicht unterschreitet.
10.4 Zubehör
Dieses Zubehör kann optional für Ihren VANTAGE VT-100 bestellt werden.
Fernbedienung VT-1C+ [Artikelnr. 10114 / EAN Code 4260097351669] VT-Wifi [Artikelnr. 10128 / EAN Code 4260097352093]
Notizen
Nobizen
Abbildung der Fernbedienung
Bedienungsanleitung
VT-1C +
