BEDIENUNGSANLEITUNG VT-600C Vantage

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein Produkt des Hauses „VANTAGE Digital“ entschieden haben.

Bitte lesen Sie die Anleitung aufmerksam durch, denn Sie erfahren viel Wissenswertes über den Receiver und nur so können Sie alle Funktionen optimal nutzen.

Es dient auch Ihrer Sicherheit und bewahrt Sie vor etwaigen Schäden.

Zur weiteren Unterstützung bietet Ihnen VANTAGE unter www.vantage-digital.com ein eigenes Forum im Internet und ausführliche Informationen zu anderen Geräten an.

Für den Fall, dass Sie einmal nicht weiter kommen, schreiben Sie uns doch einfach eine E-Mail an:

[e-mail]

Oder Sie möchten uns persönlich sprechen, dann rufen Sie uns einfach unter folgender Telefonnummer 01805 / 7777826

(0,14 € / Min. aus dem Festnetz; abweichende Preise aus Mobilfunknetzen) an.

Die Kollegen stehen Ihnen Montags bis Freitags von 9:00 Uhr - 17:30 Uhr zur Verfügung.

Wir wünschen Ihnen nun viel Freude mit Ihrem neuen VANTAGE Receiver.

Ihr

VANTAGE Digital Team

Hinweis

Wir behalten uns Änderungen an der Software gegenüber der

Beschreibung in dieser Bedienungsanleitung vor.

Diese Bedienungsanleitung wurde basierend auf

Receiversoftware 1.01T-O erstellt.

Inhaltsverzeichnis 4

Allgemeine Eigenschaften 8

1 Bedienung und Funktionen....10

1.1 Ansicht Vorderseite.... 10

1.1.1 VT- 1000 C10

1.1.2 VT-600 C10

1.2 Ansicht Rückseite 11

1.2.1 VT-1000 C11

1.2.2 VT-600 C11

1.3 Tastenbelegung der Fernbedienung 12

1.4 Anlernen der Fernbedienung.... 14

1.4.1 Fernbedienung anlernen14

1.4.2 Batterie Status 15

2 Anschlüsse 16

2.1 Anschließen des Receivers an das Kabelnetz.....16

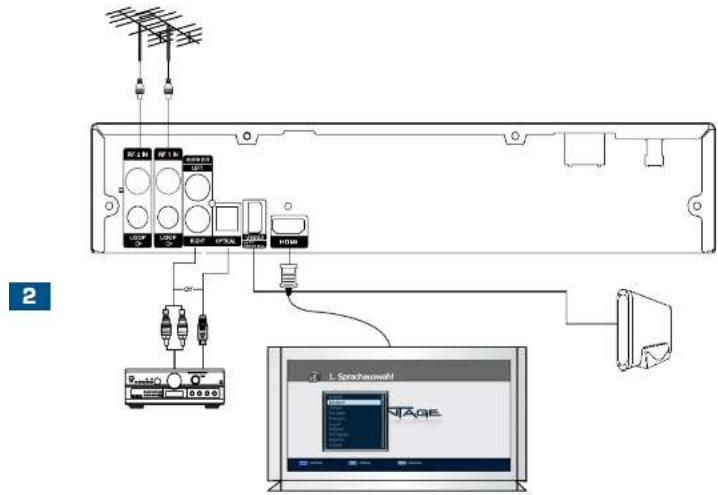

2.3 Anschließen des Receivers an ein Fernsehgerät. ..... 17

2.4 Anschluss eines digitalen Audio-Systems....17

2.5 Anschluss der Loop Brücke ( VT- 600 C ) . . . . . . . . . . 17

3 Online-Hilfe....18

4 Grundeinstellungen....18

4.1 Menü Informationen 18

4.2 Inbetriebnahme....18

4.2.1 Auswahl der Menüsprache (OSD)19

4.2.2 Zeiteinstellungen19

5 Grundfunktionen....20

5.2 Lautstärken-Regelung 21

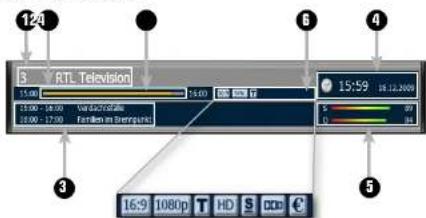

5.3 Info Leiste 21

5.3.1 Allgemeine Informationen zur Infoleiste21

5.3.2 Detaillierte Kanalinformationen22

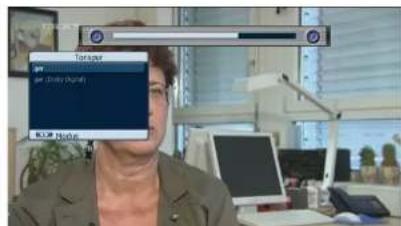

5.4 Auswahl der Tonspur 23

5.5 Auswahl von Videotext und Untertitel ..... 23

5.6 Sleep-Timer-Funktion 24

5.7 Zoom-Funktion 24

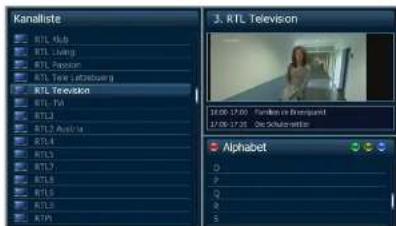

5.8 Kanalliste....24

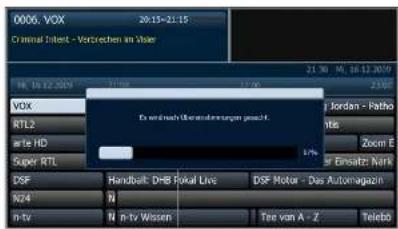

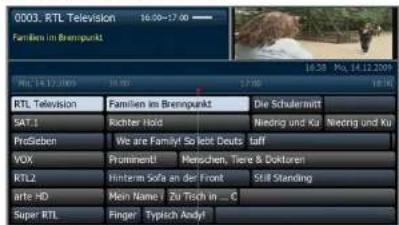

5.9 Electronic Program Guide (EPG) 26

5.10 Wiedergabe 27

6 Hauptmenü 28

6.1 Menüstruktur 28

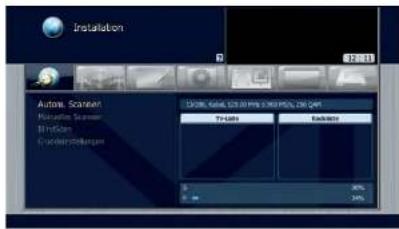

6.2.3 Autom. Scannen30

6.2.4 Manuelles Scannen30

6.2.5 Blindscan™ 31

6.3 Systemeinstellungen 32

6.3.1 Sprachauswahl32

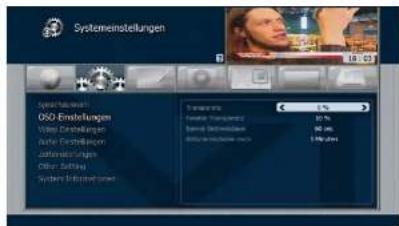

6.3.2 OSD-Einstellungen33

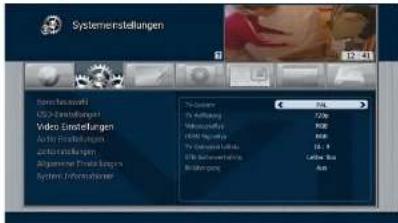

6.3.3 Video Einstellungen33

6.3.4 Audio Einstellungen34

6.3.5 Zeiteinstellung35

6.3.6 Allgemeine Einstellungen35

6.3.7 System Informationen36

6.4. Kanaleinstellungen 36

6.4.1 Kanäle löschen36

6.4.2 Alle Kanäle löschen37

6.4.3 Favoriten38

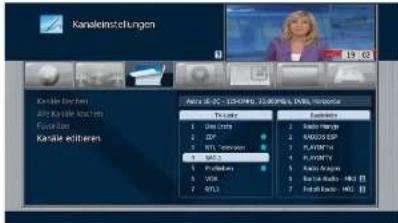

6.4.4 Kanäle Editieren39

6.5 Jugendschutz 40

6.5.1 Kanal Sperren40

6.5.2 Lock Control41

6.5.3 Pin-Code ändern41

6.6 Software Manager 42

6.6.1System Sicherung42

6.7 Multimedia....43

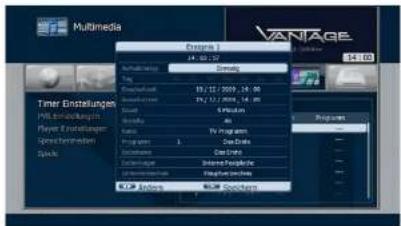

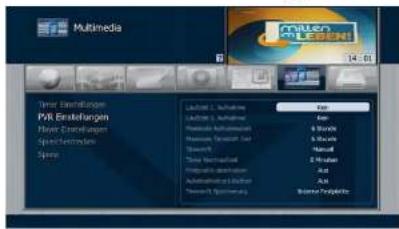

6.7.1 Timer Einstellungen43

6.7.3 Player Einstellungen45

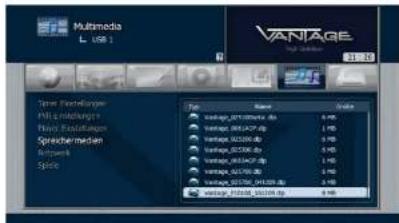

6.7.4 USB 45

6.7.7 Spiele46

6.7.5 Conditional Access46

7 PVR Funktionen ....48

7.1 Aufzeichnungsmodi 48

7.1.1 Timeshift (Zeitversetztes Fernsehen)48

7.1.2 Manuelle Aufzeichnung:49

7.1.3 Timeraufzeichnungen:50

7.1.4 Timeraufzeichungen aus dem EPG (Guide)51

6.1.5 Quicktimer aus dem EPG (Guide)51

8 VANTAGE-Player-Funktionen....52

Inhaltsverzeichnis

Inhaltsverzeichnis

8.1 Das VANTAGE-Player-Menü....52

8.2 Wiedergabe einer Sendung .....53

8.2.1 Während der Wiedergabe53

8.3 Die Schnittfunktion 55

9 Erweiterte Funktionen ....56

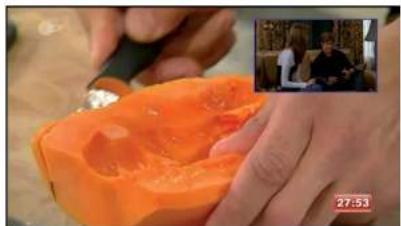

9.1 PiP (Bild-in-Bild) 56

9.2 MoSAic 57

9.3 Videotext Navigation 57

9.4 EPG-Speichern 58

9.5 EPG-Suche 58

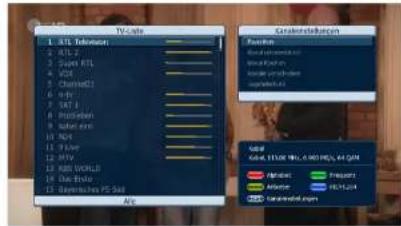

9.6 Kanalbearbeitung in der Kanalliste....59

11.1 Fehlerbehebung 63

11.1.1 Auf der Vorderseite erfolgt keine Anzeige63

11.1.2 Kein Bild63

11.1.3 Schlechte Bild- und Tonqualität63

11.1.4 Kein Ton oder schlechte Tonqualität63

11.1.5 Die Fernbedienung funktioniert nicht63

11.1.6 Sendungen lassen sich nicht aufnehmen63

11.1.7 Ein verschlüsselter Kanal wird nicht dekodiert64

11.2 Richtige Entsorgung des Produktes 64

11.3 Begriffserklärung / Glossar 65

11.3.1 DiSEqC:65

11.3.5 Unterer Frequenzbereich:65

11.3.6 Oberer Frequenzbereich:65

11.3.7 SPDIF65

11.3.17 Letterbox: (dt. Briefkasten)67

11.3.18 Pan & Scan:67

11.3.19 Dolby Digital67

11.3.20 PCM (Puls-Code-Modulation)67

11.3.21Transponder67

11.3.22 Timeshift67

11.3.23 LNB67

11.3.24 EPG68

11.3.25 MPEG468

11.3.26 Blindscan68

11.3.27 Unicable (Einkabel)68

11.4 Technische Daten 69

11.7 Service Support Informationen 71

11.6 Index....72

Bevor das Gerät anschließen und in den Betrieb nehmen. Prüfen Sie bitte den Lieferumfang auf Vollständigkeit und lesen aufmerksam die Sicherheitshinweise auf der Folgeseite durch.

Allgemeine Eigenschaften

• MPEG-2 (MP@ML), MPEG-2 (MP@HL), MPEG4 AVC/H.264, HP@L4
  • 1 Digitaler HDTV-Empfänger für Kabel (VT-1000 C)
  • 2 Digitale HDTV Empfänger für Kabel (VT-600 C)
• Mehrsprachiges Menü
  • Videotext-Unterstützung
• EPG (Elektronischer Programmführer) für Bildschirminformationen über die Kanäle
  • Installations-Assistent für eine einfache Installation
  • 20,000 Kanäle
  • Editierfunktion für Kanäle und Dateien
  • Favoriten- und Kindersicherung
  • S/PDIF Ausgang optisch und koaxial
  • HDMI Ver. 1.3 Ausgang
  • PVR-Ready (auf externe Datenträger)
  • Timeshift (Zeitversetztes Fernsehen)
  • 1 x USB 2.0 Anschluss
  • 1 CI Plus-Slot [VT-1000 C]
  • 2 CI Plus-Slots [ VT-600 C ]
• HW Blindscan
• Fernbedienung
  • 1 Conax Smartkarten Leser

Dieses Produkt wurde so hergestellt, dass es den internationalen Sicherheitsnormen entspricht. Bitte lesen Sie alle Sicherheits- und Betriebsanleitungen sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen und bewahren Sie dieses Handbuch auf, um es auch künftig zu Rate ziehen zu können.

• STROMVERSORGUNG
Wechselstrom 90-250V, 50/60Hz.
Betreiben Sie das Produkt nur mit der dafür vorgesehenen Spannung. Sollten Sie sich nicht sicher sein ob Sie die entsprechenden Werte in ihrer Wohnung eingespeist bekommen, kontaktieren Sie Ihren Stromversorger. Trennen Sie den Receiver vom Stromnetz bevor Sie Wartungen oder die Installation durchführen.
- ÜBERLASTUNG
Überlasten Sie keine Wandsteckdosen, Verlängerungskabel oder Adapter, da das zu Kabelbränden oder Stromschlägen führen kann.
- FLÜSSIGKEITEN
Das Produkt darf keinen Flüssigkeiten wie Tropf- oder Spritzwasser ausgesetzt werden. Auf dem Gerät dürfen keine mit Flüssigkeiten gefüllten Gegenstände wie Blumenvasen platziert werden.
• REINIGUNG
Vor der Reinigung entfernen Sie den Stecker des Produktes aus der Wandsteckdose. Verwenden Sie ein leicht mit Wasser (keine Lösungsmittel) befeuchtetes Tuch, um das Außengehäuse zu reinigen.
• LÜFTUNG
Die Schlitze in der Oberseite des Produktes müssen unbedeckt bleiben, um einen ausreichenden Luftzustrorn in das Gerät zu gewährleisten. Stellen Sie das Produkt nicht auf weiche Einrichtungsgegenstände oder Teppiche. Setzen Sie das Produkt nicht direkter Sonneneinstrahlung aus und platzieren Sie es nicht in der Nahe von Heizgeräten. Stapeln Sie keine Elektrogeräte auf das Produkt.
• ZUSATZGERÄTE
Verwenden Sie keine nicht vom Hersteller empfohlenen Zusatzgeräte; Sie können eine Gefahr hervorrufen oder das Produkt beschädigen.
• ANSCHLUSS AN DAS KABELNETZ
Trennen Sie das Produkt von der Stromversorgung, bevor Sie das Kabel von der Satellitenschüssel anschließen oder abziehen. Versäumnisse dabei können den Signalumsetzer beschädigen.
• ANSCHLUSS AN DAS FERNSEHGERÄT
Trennen Sie das Produkt von der Stromversorgung, bevor Sie das Kabel von der Kabeldose anschließen oder abziehen. Versäumnisse dabei können das Fernsehgerät beschädigen.
- AUFSTELLORT
Pletzieren Sie das Produkt innerhalb von Gebäuden, um es nicht Blitz, Regen und Sonneneinstrahlung auszusetzen. Stellen Sie es nicht in die Nähe von Heizquellen wie Radiatoren, Heizklappen, Öfen oder anderen Geräten (einschließlich Verstärkern), die Hitze erzeugen.
• BLITZSCHLAG oder AUSSERBETRIEBSETZUNG
Bei Gewitter oder längerfristiger Außerbetriebsetzung entfernen Sie den Stecker des Produktes aus der Steckdose und trennen Sie die Leitungen zu anderen Geräten.
- INSTANDHALTUNG
Versuchen Sie nicht, das Produkt eigenhändig zu warten, da ein Öffnen oder ein Entfernen der Abdeckungen Sie gefährlichen elektrischen Spannungen oder anderen Gefahren aussetzen kann. Überlassen Sie alle Wartungsarbeiten qualifizierten Kundendienstmitarbeitern.

1 Bedienung und Funktionen

1.1 Ansicht Vorderseite

1.1.1 VT-1000 C

1. POWER( ) Taste
   Schaltet Ihren Receiver An/Aus.
   • 2. PFEILTASTEN Taste
   Dient zur Lautstärken-Regelung und bewegt den Cursor nach links/rechts oder hoch/runter
2. Display
   Zeigt die Kanalnummer an, im Standby erscheint die aktuelle Uhrzeit

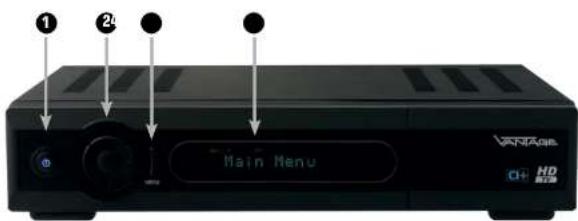

1.1.2 VT-600 C

1. POWER( ) Taste
   Schaltet Ihren Receiver An/Aus.
   • 2. PFEILTASTEN Taste
   Dient zur Lautstärken-Regelung und bewegt den Cursor nach links/rechts oder hoch/runter. In der Mitte befindet sich die OK Taste

2. Display
   Zeigt den Kanalnamen an, im Standby erscheint die aktuelle Uhrzeit

3. Menü Taste
   Öffnet das Menü des Receivers

1.2 Ansicht Rückseite
1.2.1 VT-1000 C

1. TUNER
   Anschluss an das Kabelnetz
   • 2. USB Anschluss
   Anschluss für ein externes Speichermedium
   • 3. AUDIO OUT, LEFT / RIGHT Anschluss für das externe HiFi- System.

• 4. Optischer S/PDIF Ausgang Anschluss für eine digitale Audio Anlage
5. HDMI
Anschluss für den TV über HDMI
• 6. Netzschalter
Macht das Gerät stromlos.

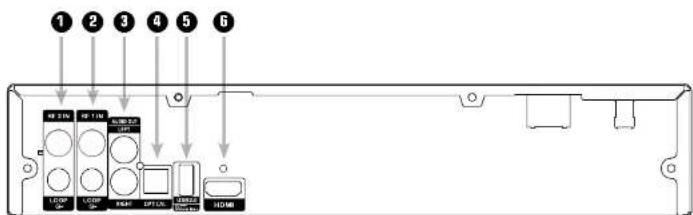

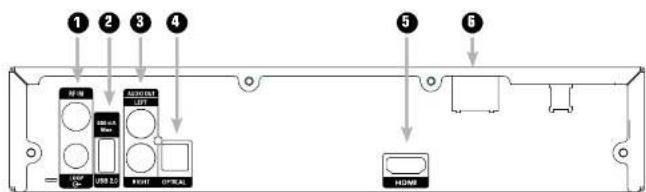

1.2.2 VT-600 C

1. TUNER 2
2. Anschluss an das Kabelnetz
3. TUNER 1
4. Anschluss an das Kabelnetz
   • 3. AUDIO OUT, LEFT / RIGHT Anschluss für das externe HiFi-System.

• 4. Optischer S/PDIF Ausgang Anschluss für eine digitale Audio Anlage
• 5. USB Anschluss Anschluss für ein externes Speichermediuml
• 6. HMDI Anschluss für den TV über HDMI.

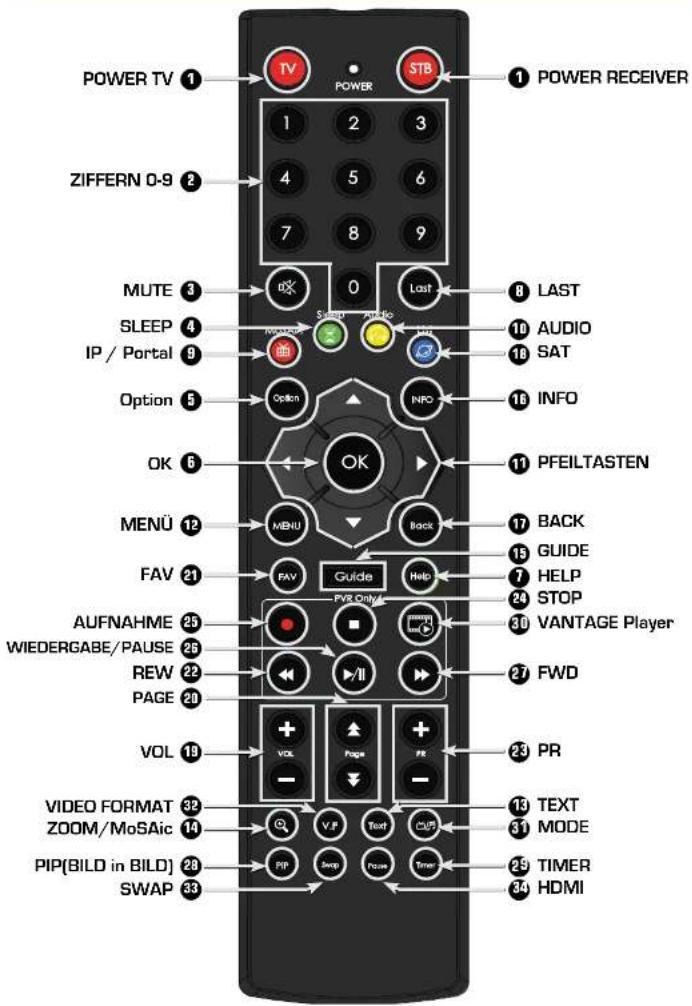

1.3 Tastenbelegung der Fernbedienung

• 1. POWER( ) Taste für TV und STB Schaltet den TV und die STB an und aus.

• 2. ZIFFER (0\~9)asten Zum direkten Anwählen von Kanälen und zur Eingabe von Zahlen.

• 3. MUTE( ) Taste Schaltet den Ton ab.

• 4. SLEEP[ ] Taste Zeigt die Zeit für den Sleep-Timer an.

- 5. OPTIONaste Ruft Multifeedkanäle (wenn verfügbar) auf, wenn nicht verfügbar ruft die Taste aktuelle VANTAGE News auf.

- 6. OK Taste Ruft, während Sie fernsehen oder Radio hören, die Kanalliste auf.

• 7. HELIPaste Öffnet die Hilfe im Menu. Sie können in jedem Menu durch drücken der Taste die Hilfe einblenden. Duch zweimaliges drücken wird der Hilfe Text eingeblendet.

• 8. LAST Taste Zeigt die Liste der zuletzt gesehen Kanäle an zweimaliges Drücken wechselt zum letzten Kanal.

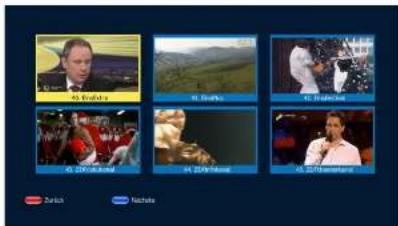

• 9. MoSAik Taste Sie können hier wählen zwischen 2*2 oder 2*3 Bildern.

• 10. AUDIO[ ] Taste Zeigt die Audio-Informationen an.

- 11. PFEILTASTEN[◀/▶] Regeln das Lautstärkeniveau und bewegen den Eingabeanzeiger auf dem Menü nach links oder rechts. PFEILTASTEN [▲/▼] Wechseln die Kanale oder bewegen den Eingabeanzeiger im Menü nach oben oder unten.

• 12. MENÜaste Zeigt das Menü an. Mit ihr wird das aktuelle Menü verlassen oder zum vorherigen zurückgegangen.

• 13. MEDIA() Taste Ruft den Media-Player auf.

• 14. ZOOM Taste Sie können Wählen zwischen Zoom und MoSAik. Bei Zoom wird das aktuelle Bild 2x oder 4x vergroßert.

• 15. GUIDE Taste .Zeigt den Elektronischen Programmführer [ EPG ] an

• 16. INFO Taste Zeigt die Programminformationen auf dem TV an.

• 17. BACK Taste Kehrt zum vorherigen Menu zurück. Einstellungen müssen erst gespeichert werden.

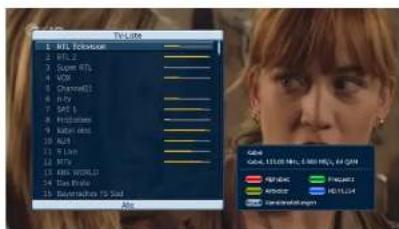

• 18. List( ) Taste Zeigt die Kana-Liste.

• 19. VOL (+/-) Tasten Hiermit regeln Sie die Lautstärke.

• 20. PAGE [+/-] Taste Springt um eine komplette Seite noch oben oder nach unten.

• 21. FAVaste Zum Auswählen der verschiedenen Favoriten Listen. Durch mehrmaliges Drücken können Sie durch die Favoriten-Listen schalten.

• 22. REVM◀ Taste Spuit bei einer Wiedergabe die Datei mit bis zu 16 facher Geschwindigkeit zurück.

• 23. PR +/- Taste Wechseln den Kanal nach oben oder nach unten.

• 24. STORQ) Taste Stoppt die Aufnahme und die Wiedergabe eines Programms.

• 25. AUFNAHME)Taste Startet eine Sofortaufnahme.

• 26. Wiedergabe / PAUSBF/II) Taste Startet die Wiedergabe einer aufgenommenen Sendung. Pausiert die laufende Sendung und setzt sie fort bei erneuten Drücken. Durch Drücken der Taste im Live Bild wird die Timeshift Funktion aktiviert.

• 27. FW▶▶ Taste Spult bei einer Wiedergabe die Datei mit bis zu 64 facher Geschwindigkeit vor

• 28. PIPaste [ Bild in Bild ] Startet die Bild in Bildfunktion. Infos auf Seite 48

• 29. TIMER Taste Öffnet das Timer Menü.

• 30. VANTAGE Player Taste Startet den VANTAGE Player.

• 31. MODE Us Taste Schaltet zwischen Radio und TV Kanälen hin und her.

• 32. VIDEO FORMAT (V.F)aste Öffnet ein Menu zur Wahl des Video-Formats.

• 33. SWAP Taste Wechselt vom PiP auf Hauptbildschirm.

• 34. Pause Taste Zeigt ein Standbild auf dem TV. (es wird nichts aufgenommen !!)

1.4 Anlernen der Fernbedienung

Es besteht die Möglichkeit, die Taste 1 mit der Ein- und Ausschaltoption der Fernseherfernbedienung zu programmieren. Gehen sie wie folgt vor:

1.4.1 Fernbedienung anlernen

Sollten Sie im Lernmodus der Fernbedienung 30 Sekunden lang keine Taste drücken, wird der Modus beendet und die LED geht aus. TV-Power-Taste enthält keine vorprogrammierten Daten.

Programmieren der Fernbedienung

Nur die Taste "TV" hat eine Lernfunktion Die 1. Funktion wird durch einmaliges Drücken der Taste programmiert. Die 2. Funktion kann durch erneutes Drücken programmiert werden.

- Um in den Lernmodus zu gelangen, müssen Sie die Tasten TV und OK (6), gleichzeitig für 1,5 Sekunden drücken.

- Drücken Sie erneut die TV Taste. Die LED wird einmal blinken und dann dauerhaft leuchten.

- Drücken Sie nun die Power-Taste Ihrer Original-Fernbedienung. Um sicherzustellen, dass die Fernbedienung das Signal empfangen kann, sollten die beiden Fernbedienungen sich gegenüberliegen.

Wenn das Signal ohne Problem empfangen wurde, blinkt die LED 2 mal und bleibt dann dauerhaft an.

Sollte das Signal nicht korrekt empfangen worden sein, blinkt die LED 5 mal und bleibt dann dauerhaft an.

Sollten Sie innerhalb 30 Sekunden kein Signal an die Fernbedienung senden wird diese den Lernmodus beenden.

Nun wurde die Fernbedienung mit der ersten Funktion programmiert.

- Drücken Sie nun noch einmal die TV-Taste. - Die LED blinkt einmal und bleibt dann dauerhaft an.

Ist der erste Code richtig programmiert, können Sie nun den zweiten Code programmieren.

- Drücken Sie nun die 2. Taste auf der Original-Fernbedierung die Sie programmieren wollen. (zum Beispiel die Zifferntaste 1)

Wenn das Signal ohne Problem empfangen wurde, blinkt die LED 2 mal und bleibt dann dauerhaft an.

Sollte das Signal nicht korrekt empfangen worden sein, blinkt die LED 5 mal und bleibt dann dauerhaft an.

Sollten Sie innerhalb 30 Sekunden kein Signal an die Fernbedienung senden, wird diese den Lernmodus beenden.

Wollen Sie die Tasten noch einmal programmieren müssen Sie die TV Taste drücken.

Die LED wird einmal blinken und dann dauerhaft leuchten.

- Drücken Sie die TV- und die OK-Taste (6) gleichzeitig, um in den normalen Modus zurückzukehren. Die LED blinkt dreimal und geht dann aus.

Sollten Sie folgende Reaktion an Ihrer Fernbedienung festellen, müssen Sie in naher Zukunft die Batterien wechseln.

- Wenn Sie die STB Taste drücken und die Batterie Spannung unter 2,2 V - 2,3 V sinkt, leuchtet die LED beim Drücken dreimal auf.

Sollte die Batteriespannung zu niedrig sein, können Sie nicht in den Lemmodus schalten.

Hinweis:

Es kann nicht gewährleistet werden das alle Bildschirme in der Datenbank der Fernbedienung hinterlegt sind.

2 Anschlüsse

Hinweise zum Aufstellen des Receivers

• Stellen Sie Ihren Receiver nur in horizontaler Position auf.
• Stellen Sie keine schweren Dinge wie z.B. einen TV auf Ihren Receiver.
• Desweiteren sollten Sie Ihren Receiver nicht an folgenden Plätzen aufstellen:
  Plätze mit direkter Sonneneinstrahlung, vibrierende Plätze, feuchte Plätze und zu warme oder zu kalte Plätze.

2.1 Anschließen des Receivers an das Kabelnetz

Nachdem Sie Ihren Reveiver aufgestellt haben, verbinden Sie das Koaxial-Kabel mit der Kabeldose und dem Eingang des Receivers. Das Antennenkabel sollte 75 Ohm Widerstand haben.

2.3 Anschließen des Receivers an ein Fernsehgerät

Um den Receiver mit dem Fernsehgerät zu verbinden benutzen Sie den HDMI Ausgang.

2.4 Anschluss eines digitalen Audio-Systems

Verbinden Sie mit einem Kabel den optischen S/PDIF OUT des Receivers mit dem optischen S/PDIF-Eingang ihres digitalen Audio-Systems

2.5 Anschluss der Loop Brücke [VT-600 C]

Um die volle Funktion des Twin Tuners zu nutzen muss die mitgelieferte Brücke wie unten auf dem Bild gezeigt einsetzt werden. Solten Sie die Brücke nicht einsetzen kann es zu Problemen bei der Aufnahme kommen.

3 Online-Hilfe

Mit der HELP Taste ist es in jedem Menü möglich eine Erklärung für die ausgewählte Funktion, sowie eine Beschreibung der Funktionstasten zu erhalten. Sollten Sie nach einem Update einen neuen Menüpunkt, der nicht in dieser Anleitung enthalten ist finden, können Sie durch Drücken der Help Taste die genaue Funktion des Menüpunktes erfahren

4 Grundeinstellungen

4.1 Menü Informationen

Ein Menü ist ein Textfeld, das auf dem Bildschirm angezeigt wird. Optionen, die ausgewählt werden können, sind generell hervorgehöben. Nicht hervorgehobene Optionen können nicht ausgewählt werden. Die meisten Menüs zeigen Kurzinformationen am unteren Rand des Bildschirms.

Das Menü besteht aus 7 Hauptmenüs:

• Installation • Software Manager
• Systemeinstellungen • Multimedia
• Kanaleinstellungen • Conditional Access

2 Wenn Sie den gewünschten Punkt im Menü erreicht haben, bestätigen Sie ihre Auswahl mit der OK-Taste [6].

3 Mit den Pfeiltasten (◀/▶) können Sie die verschiedenen Menüs durchschalten.

1. Wenn Sie zu einem vorherigen Menu zurückkehren und die Änderungen speichern wollen, drücken Sie die Back-Taste.

5 Wenn Sie das Menü verlassen wollen, drücken Sie die Menü-Taste.

4.2 Inbetriebnahme

Wenn Sie den Receiver das erste Mal starten, müssen Sie die Sprache einstellen, in der die Menus angezeigt werden. Folgen Sie den folgenden Anweisungen, um eine Kanalsuche durchzuführen. Nachdem dieser Schritt beendet ist können Sie sich am Radio- und Fernschprogramm erfreuen.

1 Schalten Sie den Receiver ein. Das Spracheinstellungs-Menü erscheint automatisch. Die ausgewählte OSD- Sprache ist hervorgehoben.

4.2.1 Auswahl der Menüsprache [OSD]

2 Wählen Sie mit den Pfeiltasten [▲/▼] die gewünschte Sprache.
3 Fahren Sie fort, indem Sie die BLAUE Taste oder die OK-Taste [6] drücken
4 Mit der Back-Taste beenden Sie jederzeit den Installationsassistenten und gelangen sofort ins Hauptmenü.

4.2.2 Zeiteinstellungen

1 Wählen Sie mit den Pfeiltasten [ ◀/▶ ] die gewünschte Zeitzone aus.
2 Mit den Pfeiltasten (◀/▶) wählen Sie nun zwischen den Optionen Sommerzeit AN oder AUS.
3 Drücken Sie die BLAUE Taste zum Starten des Automatischen Suchlaufs.
4 Mit der ROTEN Taste gelangen Sie zum vorherigen Installationsschritt.

5 Grundfunktionen

Methode 1: Drücken Sie die Pfeiltasten (▲/▼) oder die PR+/- Tasten.

• Methode 2: Um einen Kanal direkt anzuwählen, können Sie mit den Ziffern-Tasten [0\~9] die Kanalnummer eingeben.
• Methode 3:

1 Drücken Sie OK (6), um die Kanalliste anzuzeigen.

2 Wählen Sie nun mit den Pfeiltasten [▲/▼] den Kanal, den Sie ansehen möchten, und drücken Sie OK (6), durch erneutes Drücken der OK-Taste (6) wird die Programmliste geschlossen.

Sie können mit Hilfe der Page- [+/-] oder mit den Pfeil [▲/▼] Tasten auch seitenweise durch die Kanalliste springen. Mit der Mode- [■/■] Taste können Sie zwischen Radio- und TV-Kanälen wechseln.

• Methode 4: Liste der zuletzt gesehenen Kanäle.
  1 Drücken Sie die Last-Taste auf der Fernbedienung.
  2 Wählen Sie mit den Pfeiltasten [▲/▼] einen Kanal und drücken Sie OK (6).
  3 OK-Taste [6] um das Menü zu verlassen.

5.2 Lautstärken-Regelung

Um die Lautstärke zu regeln:

- Drücken Sie die VOL+/- oder die Pfeil-Taste.

- Drücken Sie Mutaf], um den Ton abzustellen.

- Drücken Sie die Mutangl Taste erneut, um den Ton wieder anzustellen. Alternativ können Sie auch die VOL+/- oder die Pfeiltasten [◀/▶] drücken. Im VANTAGE-Player-Modus sind die Tasten VOL +/- und [▲/▼] für die Lautstärkeregelung verfügbar

5.3 Info Leiste

Die Kanalinformationen erscheinen bei jedem Kanalwechsel für eine bestimmte Zeit. Die Zeit kann im Menü OSD Einstellungen verändert werden.

5.3.1 Allgemeine Informationen zur Infoleiste

Durch Drücken der INFO Taste können Sie allgemeine Informationen zum aktuellen Kanal sehen.

A B C D E F G

1 Kanalnummer und Name
2 Zeigt den Fortschritt der aktuellen Sendung
3 Aktuelle und folgende Sendung
4 Aktuelle Uhrzeit und Datum
5 Signalstärke und Signalqualität
6 Symbole:

• A Videoformat
• B Auflösung
• C Videotext
• D HD Sendung
• E Untertitel
• F Dolby Digital
• G Verschlüsselter Kanal

Hinweis:

Es erscheinen nur die Symbole die auf den jeweils gewählten Kanal zutreffen. Die Reihenfolge der Symbole kann von der Zeichnung abweichen.

5.3.2 Detaillierte Kanalinformationen

Durch nochmaliges Drücken der Infotaste erhalten Sie noch mehr Kanalinformationen Mit rechts/ links wechseln Sie zwischen dem laufenden und den folgenden Programmen.

5

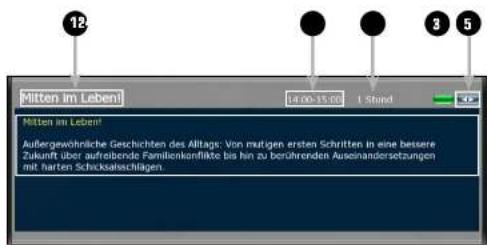

1 Zeigt den Namen der Sendung an
2 Zeigt die Zeit der Sendung an
3 Erscheint das Symbol Timer, können Sie mit der grünen Taste die Sendung schnell programmieren
4 Laufzeit der Sendung
5 Sie können mit den Tasten (◄/►) zu den folgenden Sendungen schalten
6 Zeigt den EPG-Text der Sendung an

Wenn Sie das 3. Mal die Info Taste drücken erhalten Sie Infos zu Kabelnetz, Frequenz, Symbol Rate, FEC, Polarisation, Video PID, Audio PID, PCR PID und den Transponder.

5.4 Auswahl der Tonspur

Sie können wählen zwischen Audio-Sprachen, Tonspur und Sound-Modus.

1 Drücken Sie die Audio-Taste (gelb).
2 Wählen Sie mit den Pfeiltasten [▲/▼] die Audio-Sprache oder die gewünschte Tonspur und drücken Sie OK [6].
3 Mit den Pfeiltasten [◀/▶] können Sie zwischen Stereo, Mono Links und Mono Rechts hin und her schalten.

5.5 Auswahl von Videotext und Untertitel

Sie können zwischen all diesen Optionen wählen, sofern diese vom Provider übertragen werden

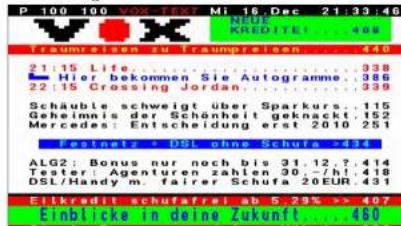

OSD-Videotext: Drücken Sie die Text-Taste.
VBI-Videotext: Drücken Sie die Text-Taste 2 mal.
Untertitel: Drücken Sie die Text-Taste 3 mal.
DVB Untertitel: Drücken Sie die Text-Taste 4 mal.

Hinweis:

Sollte auf einem Sender kein Untertitel ausgestrahlt werden, dann wird bei Betätigen der Text-Taste sofort der Videotext geöffnet.

5

5.6 Sleep-Timer-Funktion

Drücken Sie die grüne (Sleep) Taste, um die Zeit einzustellen die vergehen soll bis die Box sich von alleine ausschaltet.

Wenn Sie während einer Aufzeichnung die Sleptaste betätigen, bietet der Receiver die Option an, nach dem Ende der Aufzeichnung in Standby zu schalten

5.7 Zoom-Funktion

Mit der Zoom [4] Funktion können Sie Bildausschnitte vergrößern.

1 Drücken Sie die Zoom [ ] Taste.
2 Wählen Sie mit den Pfeiltasten (▲/▼) den Teil des Bildes, der vergrößert werden soll und drücken Sie OK [6]. Das Bild ist nun doppelt so groß.
3 Durch Drücken der Page [+/-] Taste können Sie die Vergrößerung von 2-fach auf 4-fach ändern. Mit den Pfeiltasten [▲/▼/◄/►] können Sie den Zoom über den Bildschirm bewegen, unten rechts können Sie sehen, wo Sie sich gerade befinden.
4 Um den Zoom [ ] zu beenden, drücken Sie erneut die Zoom- oder die Back-Taste.

5.8 Kanalliste

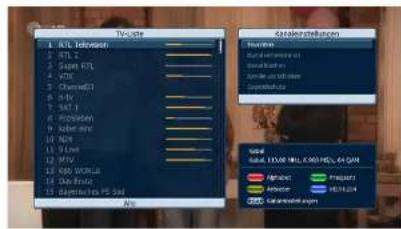

Durch Drücken der OK-Taste (6) können Sie die Kanalliste sehen.

Sie können mit der Mode (1)Faste zwischen Radio- und TV-Kanälen hin und her schalten. Die Symbole hinter den Kanalnamen zeigen an ob der Kanal verschlüsselt oder gesperrt ist. Wählen Sie den Kanal mit den Pfeiltasten [▲/▼], den PR+/- oder den Page [+/-] Tasten und drücken Sie OK (B), um den Kanal anzuzeigen.

Mit den farbigen Tasten können Sie die Kanalliste wie folgt sortieren:

ROTE [MoSAic] Taste: sortiert die Liste alphabetisch von A nach Z GRÜNE (Sleep) Taste: sortiert die Liste nach den gescannten Frequenzen

GELBE [Audio] Taste: sortiert die Liste nach den Providern BLAUE [List] Taste: zeigt nur die HD-Kanäle an

Option-Taste: zeigt die verschiedenen Bearbeitungsfunktionen wie folgt an.

Mit den Optionen können Sie folgende Punkte wählen.

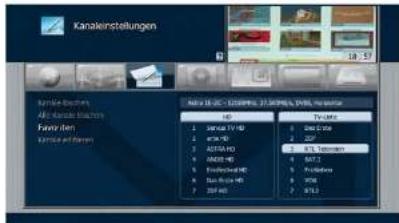

- Favoriten: Damit können Sie Ihre Favoritenliste anpassen.

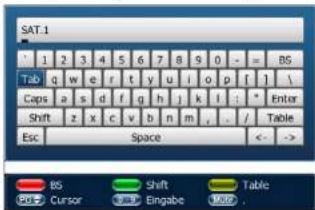

Kanal umbenennen: Sie können einen gewählten Kanal umbenennen. Kanallöschen: Löscht den gewählten Kanal.

Kanäle verschieben: Damit können Sie Ihre Kanäle sortieren. Jugendschutz: Hiermit können Sie Programme sperren.

Die Kanalübersicht in einer bestimmten Reihenfolge anzeigen:

1 Drücken Sie die farbigen (Rot/Grün/Gelb/Blau) Tasten. Die Kanalübersicht wird hervorgehoben.

2 Wählen Sie Alphabet, Frequenz, Anbieter, oder Favoriten, indem Sie eine der farbigen Tasten verwenden. Die Kanalübersicht wird automatisch entsprechend Ihrer Auswahl geordnet.

3 Wählen Sie einen Kanal durch Drücken der Pfeiltasten [▲/▼] oder Page [+/-] Tasten und drücken Sie die OK-Taste, um ihn anzusehen.

5.9 Electronic Program Guide (EPG)

Das EPG zeigt Programminformationen an. Es zeigt die Programmamen, die Sendezeiten und eine Inhaltsangabe zur ausgewählten Sendung. Die EPG-Informationen können von Provider zu Provider unterschiedlich sein.

1 Drücken Sie während Sie fernsehen oder Radio hören die Guide Taste. Das Fenster für das EPG erscheint.

2 Wählen Sie ein Programm, um mehr Informationen zu erhalten.

Pfeiltasten [▲/▼]: Wählen Sie ein Programm anhand des Kanals

Pfeiltasten (◀/▶): Wählen Sie eine Sendung anhand der Uhrzeit und des Datums auf dem ausgewählten Kanal. Die Zeitleiste ist in 30 Minuten-Schritten eingeteilt. Mit den Page (+/-) Tasten können Sie durch den Inhalt der Sendung scrollen.

3 Drücken Sie OK [6] und die Details zur ausgewählten Sendung erscheinen.
4 Um die EPG-Ansicht zu ändern, drücken Sie die GELBE Taste [Mehrkanal-Ein-Kanal-Vorschau].
5 Um einen Tag im Programm vorwärts zu springen, drücken Sie die BLAUE Taste.
6 Um einen Tag im Programm zurück zu springen, drücken Sie die ROTE Taste.

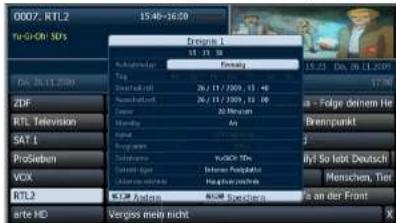

7 Um einen Timer für eine Sendung zu setzen, drücken Sie die GRÜNE Taste Lesen Sie mehr im Kapitel PVR-Funktionen/ Timeraufzeichnungen!!
8 Drücken Sie die Recordtaste, um eine Schnellprogrammierung vorzunehmen. Durch erneutes Drücken der Recordtaste löschen Sie die Schnellprogrammierung.
9 Um das EPG-Menü zu verlassen, drücken Sie die Guide- oder Back-Taste

5.10 Wiedergabe

In diesen Abschnitt wird ihnen erklärt wie Sie Wiedergaben starten.

Folgende Formate können abgespiel werden:

MP3, WAV.

MPEG2, MPEG4

Für die Wiedergabe einer Datei gehen Sie wie folgt vor.

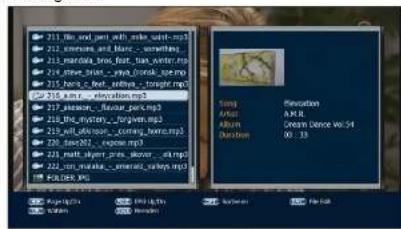

1. Öffnen Sie das VANTAGE-Player Menü mit der Media-Taste ( ▶)
2. Wählen Sie mit den Pfeiltasten (▲/▼) eine Sendung oder eine kompatiblev Dateiformat.
3. Drücken Sie die OK-Taste um die Sendung abzuspielen.

Sie können auch Cover-Bilder einer CD für MP3's einfügen.

Gehen Sie wie folgt vor.

1. Wählen Sie ein Cover Ihrer CD das als JPG vorliegt und nennen es in FOLDER.JPG um.
2. Kopieren Sie dieses Bild jetzt in den Unterordner des Albums.
3. Wenn Sie jetzt in diesen Ordner wechseln sehen Sie rechts das Bild von dem Cover als Vorschaubild. Die Bildgröße beträgt 210*120. Es können keine progressiven Bilder angezeigt werden.

Kapitel 6 Hauptmenü Hauptmenü

6 Hauptmenü

6.1 Menüstruktur

Installation

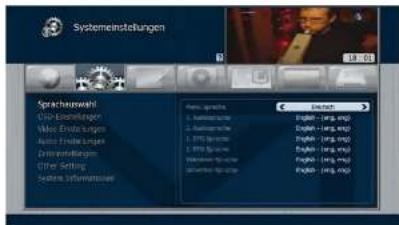

Systemeinstellungen

Sprachauswahl

OSD-Einstellungen

Video Einstellungen

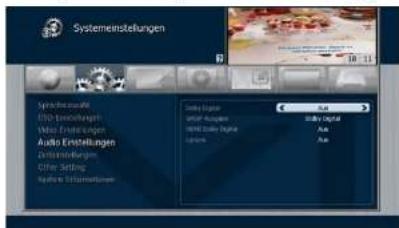

Audio Einstellungen

Zeiteinstellungen

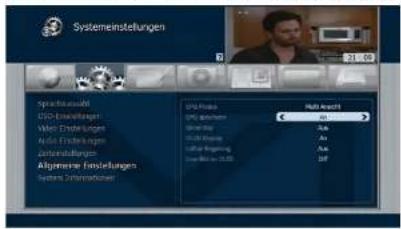

Allgemeine Einstellungen

System Informationen

Hauptmenü

Kanaleinstellungen Jugendschutz Software Manager Multimedia Conditional Access

Kanäle löschen

Alle Kanäle löschen

Favoriten

Kanäle editieren

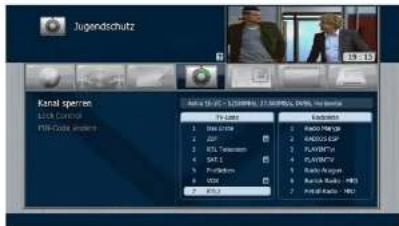

Kanal sperren

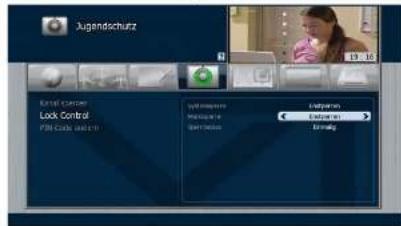

Lock Control

PIN-Code ändern

System Sicherung

Software Upload

Channel Upload

Timer Einstellungen

PVR Einstellungen

Player Einstellungen

USB1

Spiele

Mong

Tetris

CI A - Kein Modul

CA A - Keine Karte

6

Autom. Scannen

Manuelles Scannen

BlindScan

Grundeinstellungen

System Grundeinstellungen

Werkseinstellungen

Installationsassistent

Kapitel 6 Hauptmenü Hauptmenü

6.2.3 Autom. Scannen

Installation >> Autom. Scannen

Durch Bestätigen mit der OK Taste wird der Automatische Suchlauf gestartet.

1 Nach Beendigung des Suchlaufs drücken Sie OK (6), um die Kanäle zu speichern.

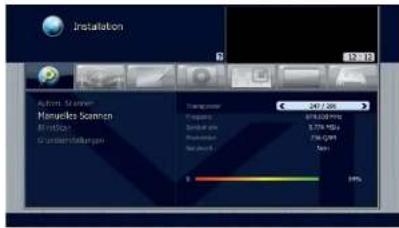

6.2.4 Manuelles Scannen

Installation >> Manuelles Scannen

Sie können die Kanäle auch einzeln suchen. Um diese Funktion benutzen zu können, benötigen Sie die Transponderinformationen des Senders.

1 Wählen Sie mit den Pfeiltasten (▲/▼) die Option Manuelles Scannen aus dem Installations-Menü.

2 Stellen Sie nun die folgenden Parameter ein, um das Manuelle Scannen möglich zu machen.

Transponder:

Mit den Pfeiltasten (◀/▶) können Sie nun den richtigen Transponder einstellen.

Wenn Sie Ihren gewünschten Transponder nicht finden, so können Sie diesen manuell hinzufügen. Drücken Sie hierzu solange nach links bis bei Transponder „Neu“ erscheint:

6.2.5 Blindscan™

Installation >> Blindscan™

1 Drücken Sie OK (6), um das Bildscan TM-Menü zu öffnen.

2 Wählen Sie Start- und Endfrequenz des zu durchsuchenden Bereichs.
3 Wählen Sie die Schrittgröße des Blindscans, um so kleiner desto genauer ist der Suchlauf, es erhöht sich aber auch die Dauer der Suche.
4 Legen Sie die gewünschte Symbolrate fest.
5 Starten Sie den Blindscan mit der OK (6) Taste.

Hinweis:

Beim Blindscan ^12 wird das Kabelnetz unabhängig von der hinterlegten Kanal- und Transponderliste abgesucht. Der Receiver findet nicht dokumentierte, Trägersignale und fügt diese der Kanal und Transponderliste hinzu

Kapitel 6 Hauptmenü Hauptmenü

6.2.6 Grundeinstellungen

Installation >> Grundeinstellungen

Sollten Sie nach dem Speichern von Änderungen Probleme mit dem Receiver haben, können Sie in diesem Menü die Einstellungen auf den Auslieferungszustand zurücksetzen. Der Pincode ist im Auslieferungszustand 0000

1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option Grundeinstellungen aus dem Menü Installation und drücken Sie dann OK (6).

2 Sie können nun mit den Pfeiltasten (▲/▼) aus folgenden Optionen wählen. System Grundeinstellungen:

Löscht alle Systemeinstellungen; Programmliste bleibt erhalten.

Werkseinstellungen:

Löscht alle Systemeinstellungen und die Programmliste.

Installationsassistent

Die Box startet mit den Assistenten der Sie durch die Basisinstallation führt.

Die Funktion entspricht der des ersten Starts nach dem Kauf-Receiver neu starten.

Sie können mit dieser Option den Receiver neu starten.

6.3 Systemeinstellungen

6.3.1 Sprachauswahl

Systemeinstellungen >> Spracheinstellung

Hier können Sie die Sprache für das OSD (Bildschirmmenü), den Ton, den Videotext, die Untertitel und das EPG wählen

1 Wählen Sie mit den Pfeiltasten (▲/▼) die Option Sprachauswahl aus dem Menü Systemeinstellungen und drücken Sie OK (6).

2 Wählen Sie mit den Pfeiltasten eine der Optionen: Menü Sprache, Audio 1-2, Videotext, Untertitel und EPG 1-2. Mit den Pfeiltasten [◀/▶] können Sie die Sprache ändern.

6.3.2 OSD-Einstellungen

Systemeinstellungen >> OSD Einstellung

In diesem Menü können Sie die Transparenz des OSD, der Fenster, die Bannerzeit und die Bildschirmschoner-Zeit einstellen.

1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option OSD-Einstellungen aus dem Menü Systemeinstellungen und drücken Sie OK (6).

2 Wählen Sie mit den Pfeiltasten [◀/▶] eine der Optionen. Mit den Pfeiltasten können Sie die Werte ändern.

Transparenz: verändert die Transparenz des OSD. Je höher der Wert um so transparenter wird das OSD

Fenster Transparenz: verändert die Transparenz der eingebendeten Fenster. Je höher der Wert desta transparenter werden die Fenser -Banner Einblenddauer: legt fest wie lang die Info Leiste angezeigt wird. Möglich sind Werte von 1 bis 60 Sekunden oder immer. -Bildschirmschoner nach: legt fest nach wie viel Minuten der Bildschirmschoner einschaltet. Möglich sind Werte von 1 bis 60 Minuten.

6.3.3 Video Einstellungen

Systemeinstellungen >> Video Einstellungen

In diesem Menü können Sie verschiedene Einstellungen zum TV-System, dem TV-Seitenverhältnis, dem Video-Aspect-Ratio, dem Videosignal vornehmen.

1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option Video Einstellungen aus dem Menü Systemeinstellungen und drücken Sie OK [6].

2 Wählen Sie mit den Pfeiltasten [▲/▼] die zu ändernde Einstellung. Mit den Pfeiltasten [◀/▶] können Sie die Werte ändern.

TV System: PAL, NTSC

TV Auflösung: 576p, [480p bei NTSC], 720p, 1080i, 1080p und Auto [Der Receiver schaltet auf die vom Sender vorgegebene Auflösung]

Videosignaltyp: RGB, YUV oder Composite

[siehe Begriffserklärung 5.51]

HDMI Signaltyp: Sie können zwischen RGB und YPbPr wählen (siehe Begriffserklärung S.51)

-TV-Seitenverhältnis: Sie können wählen zwischen 4:3, 16:9 oder Auto(Bedeutet es ist immer 16:9)

STB-Seitenverhältnis: Sie können zwischen folgenden Optionen wählen: Letter Box, Pan & Scan, Gemischt oder Voll (siehe Begriffserklärung)

Bildübergang: Mit dieser Option können Sie einstellen, ob beim Umschalten das Bild kurz einfriert oder der Bildschirm schwarz werden soll.

6.3.4 Audio Einstellungen

Systemeinstellungen >> Audio Einstellungen In diesem Menü können Sie verschiedene Einstellungen zur Audio-Ausgabe Ihres Gerätes vornehmen.

1 Wählen Sie mit den Pfeiltasten (▲/▼) die Option Audio Einstellungen aus dem Menü Systemeinstellungen und drücken Sie OK [6].

2 Wählen Sie mit den Pfeiltasten [▲/▼] die zu ändernde Einstellung. Mit den Pfeiltasten [◀/▶] können Sie die Werte ändern.

Dolby Digital: AN, AUS

-SPDIF Ausgabe: Dolby Digital, PCM

HDMI Dolby Digital: Übertragung des Dolby Signals über den HDMI-Ausgang AN, AUS

Tipsync: Angleichung des Tons der AV-Anlage zum Fernsehbild. [ siehe Begriffserklärung am Ende der Anleitung ]

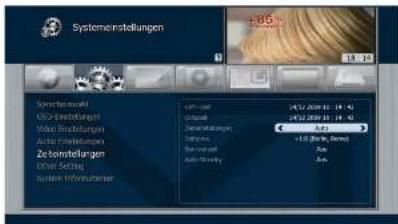

6.3.5 Zeiteinstellung

Systemeinstellungen >> Zeiteinstellung

In diesem Menü können Sie die Zeitzone einstellen.

1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option Zeiteinstellung aus dem Menü Systemeinstellungen und drücken Sie OK [6].

Zeiteinstellungen: Sie können wählen zwischen Auto und Manuel. Bei Auto wird die Zeit vom Kabelprovider eingelesen. Sollte das Kanelnetz kein Zeitsignal senden, stellen Sie diese Option auf Manuell und geben Sie die Zeit per Hand ein.

Zeitzone:

Wählen Sie mit den Pfeiltasten [◀/▶] die entsprechende Zeitzone. Die Ortszeit ändert sich dann entsprechend der eingestellten Zeitzone

Sommerzeit:

Sie können die Sommerzeit An und Aus stellen. Die Ortszeit wird dadurch nicht verändert

Zeitsynchronisationskanal:

Vom gewählten Kanal wird die aktuelle Uhrzeit abgeglichen.

Auto Standby:

Ist diese Option aktiv, so schaltet der Receiver bei Nicht-Bedienung nach 3 Stunden in Standby.

6.3.6 Allgemeine Einstellungen

Systemeinstellungen >> Allgemeine Einstellungen

In diesem Menü können Sie allgemein gültige Einstellungen für den Receiver festlegen.

1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option Allgemeine Einstellungen aus dem Menu Systemeinstellungen und drücken Sie OK [6].

EPG Modus: Hier können Sie einstellen welche Ansicht beim Aufrufen des EPG erscheint. Multi Ansicht für 7 Kanäle im EPG oder Einzel Ansicht für die Tages Ansicht des gewählten Kanals.

EPG Speichern: Steht die Option auf An wird beim Herunterfahren des Receivers die eingelesenen EPG Daten auf der internen HDD gespreichert. Bei Aus wird das EPG bei jedem Start neu eingelesen.

-Display: An - Display zeigt im Standby die Uhrzeit, bei Aus wird das Display im Standby ausgeschaltet.

Fernbedienungssperre: Sollten Sie während der ausgewählten Zeit keine Bedienung des Geräts mit der Fernbedienung vornehmen, wird diese gesperrt. Das heisst der erste Druck auf eine Taste der FB schaltet nur das Licht der Fernbedinung an, die Box reagiert erst auf den 2. Tastendruck.

Kapitel 6 Hauptmenü Hauptmenü

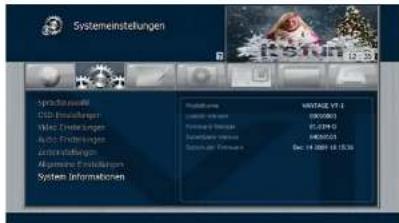

6.3.7 System Informationen

Systemeinstellungen >> System Informationen Sie können in diesem Menü Daten zu Ihrem Receiver einsehen. Es sind folgende Informationen in dem Menü enthalten:

Modellname: Bezeichnung des Receivers Loader-Version: Versionsinformation zum Bootloader des Receivers Firmware-Version: Versionsinformation der installierten Firmware Datenbank- Version: Version der derzeit installierten Datenbank Datum der Firmware: Erstellungssdatum der installierten Firmware

6

Hinweis: Diese Informationen dienen dazu, Ihnen einen Überblick über den Softwarestand Ihres Receivers zu geben. Achtung!!: Bitte geben Sie diese Informationen bei allen Serviceanfragen an.

6.4. Kanaleinstellungen

In diesem Menü können Sie die Radio- und TV-Programme bearbeiten. Wählen Sie mit den Pfeiltasten (◄/►) Kanaleinstellung.

6.4.1 Kanäle löschen

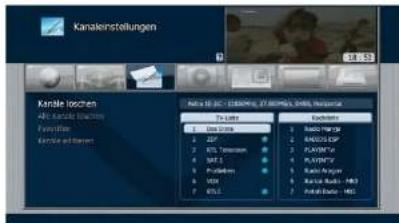

Kanaleinstellungen >> Kanäle löschen Sie können hier die Radio- und TV-Kanäle löschen 1 Wählen Sie mit den Pfeiltasten (▲/▼) die Option Kanäle löschen aus dem Menu Kanaleinstellung.

2 Wählen Sie den Kanal, den Sie löschen wollen, und markieren Sie diesen

mit der OK-Taste [6]. Markierte Kanäle werden mit einem Punkt in der Kanalliste gekennzeichnet. Sie können mehrere Kanäle markieren. Das Löschen der markierten Kanäle wird durch Drücken der ROTEN Taste ausgelöst. Mit den Pfeiltasten [◀/▶] können Sie zwischen Radio- und TV-Programmen hin und her schalten. Mit der GELBEN Taste können Sie alle Kanäle löschen.

Hinweis: Sie können jeden Kanal während des Markierens zum Löschen mit der blauen Taste aktivieren, so dass er im Vorschaufenster oben rechts auf dem Bildschirm wiedergegeben wird.

6.4.2 Alle Kanäle löschen

Kanaleinstellungen >> Alle Kanäle löschen Mit diesem Menü können Sie alle Kanäle löschen.

1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option Alle Kanäle löschen aus dem Menü Kanaleinstellung und drücken Sie OK [6]. Es erscheint nun eine Systemmeldung, die Sie bestätigen müssen. 2 Wählen Sie mit den Pfeiltasten [◀/▶] Ja und drücken Sie OK [6], um alle Kanäle zu löschen.

6

Kapitel 6 Hauptmenü Hauptmenü

6.4.3 Favoriten

Kanaleinstellungen >> Favoriten In diesem Menü können Sie die Kanäle in Favoritenlisten einteilen. Es gibt 7 vorinstallierte Favoritenlisten (HD, Sky Sport, Sky Deutschland, Arena, Adult Österreich, Schweiz.)

1 Wählen Sie mit den Pfeiltasten (▲/▼) die Option Favoriten aus dem Menü Kanaleinstellung und drücken Sie OK [6].
2 Wählen Sie mit den Pfeiltasten (▲/▼) den Kanal, den Sie zu den Favoriten hinzufügen möchten, und drücken Sie die OK-Taste [6]. Der Kanal wird nun in der Favoriten-Liste angezeigt. Mit der Mode-Taste [1] können Sie zwischen Radio- und TV-Programmen hin und her schalten.
3 Drücken Sie die FAV-Taste, um eine andere Favoriten-Liste auszuwählen.
4 Mit der ROTEN Taste können Sie die vorgenommen Änderungen speichern.
5 Drücken Sie die OK Taste (6), um Ihre Auswahl zu bestätigen.

6

Hinweis: Mit der GELBEN Taste können Sie die derzeit gewählte Favoritenliste umbenennen.

6.4.4 Kanäle Editieren

Kanaleinstellungen >> Kanäle Editieren Hier können Sie die Kanallisten bearbeiten. Wählen Sie mit den Pfeiltasten (▲/▼) die Option Kanäle Editieren aus dem Menü Kanaleinstellung und drücken Sie OK [6].

FAV Taste: zeigt die Favoriten Listen

Pfeiltasten (◄/►): schaltet zwischen Radio- und TV-Kanälen hin und her

Umbenennen

1 Wählen Sie mit den Pfeiltasten [▲/▼] oder den Page [+/-] Tasten den Kanal, den Sie umbenennen wollen, und drücken Sie die GRUNE Taste. Es erscheint eine Tastatur, mit der Sie den neuen Namen eingeben können.
2 Drücken Sie die BS-Taste des Bildschirmkeyboards um den aktuellen Namen zu löschen.
3 Wählen Sie mit den Pfeiltasten die Buchstaben und drücken Sie OK (6), um den Buchstaben zu wählen.

Funktionen des Keyboards [Virtuelle Tastatur]:

Die SPACE-Taste: gibt eine Leerstelle ein
Die BS (Backspace) Taste: Löscht rückwärts
Die GELBE Taste: Ruft die Zeichensatztabelle auf.
Die Mute Taste: Setzt einen Punkt.
Die Page Tasten: Verändert die Possition des Cursors.
Die GRÜNE Taste: Ändert die Zeichen des Keyboards.

4 Drücken Sie ENTER des KEYBOARDS oder die Back-Taste der Fernbedienung, um den Namen zu übernehmen.

6

Kapitel 6 Hauptmenü Hauptmenü

Kanäle verschieben

1 Wählen Sie den Kanal, den Sie verschieben wollen, und markieren Sie dresen mit der GELBEN Taste. Markierte Kanäle werden mit einem Punkt in der Kanalliste gekennzeichnet. Sie können mehrere Kanäle markieren. Gehen Sie nun auf die Position, an die Sie die Kanäle verschieben möchten. Das Verschieben der markierten Kanäle wird durch Drücken der OK Taste (6) ausgelöst. Mit den Pfeltasten (◀/▶) können Sie zwischen Radio- und TV-Programmen hin und her schalten.

2 Mit der ROTEN Taste speichern Sie die Änderungen.

6.5 Jugendschutz

Sie können bestimmte Kanäle sperren, um Sie vor bestimmten Benutzern zu schützen. Drücken Sie die Menü-Taste und wählen Sie mit den Pfeiltasten (◄/►) Jugendschutz.

6.5.1 Kanal Sperren

Jugendschutz >> Kanal sperren Sobald Sie einen gesperrten Kanal auswählen, werden Sie nach dem Pin-Code gefragt.

1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option Kanal sperren aus dem Menü Jugendschutz und drücken Sie OK (6).

2 Wählen Sie mit den Pfeiltasten (▲/▼), den Page (+/-) oder den Zifferntasten den Kanal aus, den Sie sperren wollen, und drücken Sie OK. Ausgewählte Kanale erscheinen mit einem Schloß. Drucken Sie OK (6) erneut, um die Sperrung aufzuheben. Mit den Pfeiltasten (◄/►) wechseln Sie zwischen Radio- und TV-Kanälen.

3 Drücken Sie die ROTE Taste, um die Änderung zu speichern.

6.5.2 Lock Control

Jugendschutz >> Lock Control Sobald Sie nun das gesperrte System benutzen wollen, werden Sie aufgefordert den Pin-Code einzugeben. Mit den Pfeiltasten [◀/▶] können Sie den Status auswählen.

Systemsperre:

wählen Sie „Sperren“ und die Box startet nur nach Eingabe des Pins. Es ist kein Live-Bild zu sehen.

Menüsperre:

Ist diese Option auf gesperrt gestellt, werden Sie beim Aufrufen eines Untermenüs nach dem Pin gefragt.

Sperr-Modus:

Wählen Sie zwischen einmalig und immer.

Einmalig:

Sie müssen den Pin nur einmal eingeben während Sie die Kanäle umschalten.

Immer:

Sie müssen jedes Mal, wenn Sie einen gesperrten Kanal aufrufen, den Pin eingeben. Drücken Sie OK [6], um die Einstellungen zu speichern

6.5.3 Pin-Code ändern

Jugendschutz >> Pin-Code ändern

Hier können Sie den PIN Code ändern. Das Standard Passwort ist „0000“.

1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option Pin-Code ändern aus dem Menü Jugendschutz und drücken Sie OK (6). Der Pin-Code gilt für alle Sperren.
2 Geben Sie nun den alten Pin-Code ein.
3 Geben Sie dann den neuen Pin-Code ein.
4 Geben Sie den neuen PIN zur Bestätigung noch einmal ein.

Hinweis:

Bitte denken Sie daran, dass der Pin-Code eine vierstellige Nummer ist. Sollten Sie ihren Pin vergessen haben, wenden Sie sich an Ihren Händler.

6.6 Software Manager

In diesem Menü können Ihr System sichern, wiederherstellen und Software Updates vornehmen. Wählen Sie Software Manager mit den Pfeiltasten [◀/▶] im Hauptmenü.

6.6.1 System Sicherung

Software Manager >> System Sicherung

1 Wählen Sie im Menü Software Manager mit den Pfeiltasten [▲/▼]

Die Option System Sicherung aus und drücken Sie die OK Taste [6].

Systemeinstellung:

Lädt oder speichert die von Ihnen vorgenommen Einstellungen am Receiver. Es werden keine Kanaldaten gespeichert!

Kanalliste:

Mit dieser Option können Sie, nach- oder zum Bearbeiten, die Kanalliste speichern. Es werden nur die Kanaldaten gespeichert.

Timer:

Speichert die aktuelle Timerliste

6.7 Multimedia

In diesem Menü können Sie alle Einstellungen die für den VANTAGE Player und die PVR Funktionen vornehmen. Wählen Sie Multimedia mit den Pfeiltasten (◀/▶) im Hauptmenü.

6.7.1 Timer Einstellungen

Multimedia >> Timer Einstellungen

1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option Timer Einstellungen aus dem Menü Multimedia und drücken Sie OK [6]

-Aufnahmetyp: Die Art der Aufnahme [Aus, Einmalig, Täglich oder Multi]. Ist „Aus“ gewählt, so wird auf den programmierten Kanal umgeschaltet aber nicht aufgezeichnet.

-Tag: Hier können Sie den Tag einstellen, an dem Aufgezeichnet werden soll. Die Funktion ist aktiv, wenn der Aufnahmetyp auf Multi steht.

-Einschaltzeit: Geben Sie mit den Zifferntasten die gewünschte Zeit ein.

Ausschaltzeit: Geben Sie mit den Zifferntasten die gewünschte Zeit ein.

Dauer: Die Länge der Aufnahme.

Standby: An - schaltet das Gerät nach der Aufnahme in Standby. Aus - Gerät bleibt nach Ende der Aufnahme an.

Kanal: Wählen Sie die Art des Events: TV- oder Radioprogramm.

Programm: Auf welchem Kanal der Timer programmiert ist. - Dateiname: Der Dateiname des Events, wenn eine Aufnahme durchgeführt wird.

-Datenträger: Auf welchem Datenträger gespeichert werden soll

Unterverzeichnis: Legen Sie hier den Zielordner für die Aufnahme fest. Um einen neuen Ordner zu erstellen drücken Sie die ROTE Taste.

Speichern Sie Ihre Eingabe mit der OK-Taste (6).

Hinweis:

Um einen Timer aus der Timerliste zu entfernen, drücken Sie die Grüne Taste. Um alle Timer zu löschen, drücken Sie die GELBE Taste.

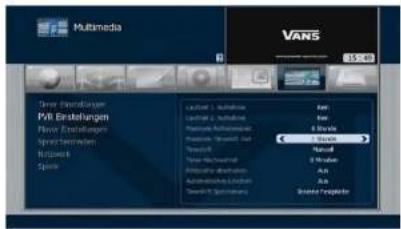

6.7.2 PVR Einstellungen

Multimedia >> PVR Einstellungen

1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option PVR Einstellungen aus dem Menü Multimedia und drücken Sie OK [6]

Laufzeit 1. Aufnahme:

Hier sehen Sie die Laufzeit der ersten Aufzeichnung, Sie können hier die Aufzeichnungsdauer nachträglich ändern.

Laufzeit 2. Aufnahme:

Hier sehen Sie die Laufzeit der zweiten Aufzeichnung, Sie können hier die Aufzeichnungsdauer nachträglich ändern.

Maximale Aufnahmezeit:

Mit dieser Option legen Sie die maximale

Aufnahmezeit für Söfortaufnahmen fest. Nach Erreichen der maximalen Aufnahmelänge endet die Aufzeichnung automatisch.

Maximale Timeshift. Zeit:

Mit dieser Option legen Sie die maximale Aufnahmezeit für den Timeshiftmodus fest. Nach Erreichen der maximalen Aufnahmelänge wird der Timeshiftspeicher überschrieben.

Timeshift: Wählen Sie zwischen den Optionen:

- Auto: Timeshift läuft ständig im Hintergrund.

- Manuell: Die Timeshiftfunktion startet nach dem Aktivieren mit der Timeshifttaste.

Timer Nachlaufzeit:

Die hier eingestellte Zeit wird am Ende eines Timers automtisch hinzugefügt.

Festplatte abschalten:

Hier legen Sie fest, ob die Festplatte bei Nichtbenutzung, abschalten soll. Die Funktion greift nur, wenn Timeshift auf manuell steht.

Automatisches Löschen:

Ist die Option auf An, wird bei einer vollen HDD die älteste nicht gesperrte Aufnahme gelöscht.

Beenden und speichern Sie die Einstellungen durch Drücken der OK-Taste [6]

6.7.3 Player Einstellungen

Multimedia>> Player Einstellungen

1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option Player Einstellungen aus dem Menü Multimedia und drücken Sie OK [6]

Vantage Player Zeit:

Legt die Einblenddauer für den VANTAGE Player fest.

Automatisch fortsetzen:

Die Wiedergabe wird von der letzten gesehenen Position fortgesetzt

Wiedergabeschleife:

Die Wiedergabe wird nach dem Ende von Neuem gestartet

JPEG Diashow:

Legt die Anzeigedauer der Bilder bei der Show fest. Sie können zwischen 1 und 10 sec. wählen.

Sortieren:

Legt fest wie nach welchen Kriterien die Datein im VANTAGE Player sortiert werden sollen

€i Dual Aufnahme:

Durch Aktivieren dieser Option wird es Ihnen möglich mit einem

Modul [welches 2 Aufnahmen unterstützt] [2] verschlüsselte Sender gleichzeitig aufzunehmen. In diesem Fall wird eine der beiden Aufnahmen verschlüsselt auf die HDD gespeichert, dies bedeutet das die Datei im Nachhinen entschlüsselt werden muss. Dies geschieht durch Wiedergabe bis zum Ende der Datei. Eine verschlüsselte Aufnahme ist durch ein EUR Zeichen gekennzeichnet. Warten Sie mit dem nachträglichen Entschlüsseln nicht zu lange, da eine Änderung a der Smartcard (durch den Provider, was mehrmals die Woche vorkommen kann) es unmöglich macht die Datei nachträglich zu entschlüsseln.

6.7.4 USB

Multimedia >> USB

1 Wählen Sie mit den Pfeiltasten [▲/▼] die Option USB aus dem Menü Multimedia und drücken Sie OK [6]

Verwalten Sie hier Ihren USB-Stick oder Ihre externe Festplatte. Bei der Verwendung einer Festplatte beachten Sie bitte, dass die Festplatte FAT32 formatiert sein muss. Sollte sie in NTFS formatiert sein, erfolgt keine Aufnahme. Zum Umformatieren muss der PC genutzt werden.

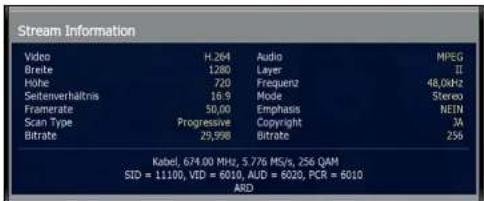

Stream-Information [Info-Taste]

Zeigt die Daten der aufgenommenen Sendung.

Festplatten-Information (FAV-Taste)

Zeigt Informationen vom gewählten Speichermedium an.

Sperren (Rote Taste)

Sperrt die ausgewählte Datei.

Löschen [Grüne Taste]

Löscht die ausgewählte Datei.

Formatieren [GELBE Taste]

Formatiert das ausgewählte Speichermedium.

Bearbeiten (BLAUE Taste)

Ermöglicht das Umbenennen der ausgewählten Datei.

Hinweis:

Die USB-Speichergeräte sollten mit FAT 32 formatiert sein, wenn Sie unbenutzte Speichermedien verwenden, können Sie diese auch durch Drücken der GELBEN Taste formatieren.

Kapitel 6 Hauptmenü Hauptmenü

6.7.7 Spiele

Multimedia >> Spiele

Sie können zwischen 2 Spielen zu Ihrer Unterhaltung wählen. Entsprechend der auf dem Bildschirm angezeigten Anweisungen können Sie sich an den Spielen erfreuen, indem Sie die Pfeiltasten [◀/▶ ▲/▼], die Zifferntasten [0\~9] und die OK Taste [6] benutzen.

CIA Common-Interface Steckplatz 1

CI B Common-Interface Steckplatz 2 (VT-600 C)

CA A Kartenleser 1

Das Gerät verfügt über einen CI Plus-Slot (allgemeine Schnittstelle) Steckplatz und einen Conax Kartenleser.

Zum Empfang verschlüsselter Programme benötigen Sie zum einen das CI Plus-Modul das zur Karte bzw. dem Verschlüsselungssystem Ihres Pay-TV oder Programmanbieters passt sowie die Smartcard selbst. Die Karte muss in das Common-Interface-Modul (Chip nach oben) eingeführt und das CI Modul in den Steckplatz eingeführt werden um das Programm nutzen zu können.

Über das Menü Conditional Access können sie das eingesteckte CI Plus-Modul erkennen und auf das interne Menü zugreifen um Einstellungen vorzunehmen. Diese Einstellungen werden vom jeweiligen Anbieter der Module dokumentiert. Für nähere Informationen zu den jeweiligen CI Plus-Module wenden Sie sich bitte an deren Anbieter.

Der Receiver verfügt neben dem CI-Steckplatz über einen Kartenleser für Smartcards. Die Kartenleser unterstützen Karten mit den folgenden Verschlüsselungssystemen:

eonax

elgcrypt

firecrypt

xcrypt

crypton

Über das Menü Conditional Access können sie die eingesteckten Smartcards (Chip nach unten) erkennen und auf deren interne Menüs zugreifen um Einstellungen vorzunehmen. Diese Einstellungen werden vom jeweiligen Anbieter der Karten dokumentiert. Für nähere Informationen zu den jeweiligen Smartcards wenden Sie sich bitte an deren Anbieter oder Herausgeber.

Smartkarte

In diesem Kapitel werden die Einstellungen und Funktionen des PVR [ Personal-Video-Recoder] beschrieben.

7.1 Aufzeichnungsmodi

7.1.1 Timeshift (Zeitversetztes Fernsehen)

Es gibt zwei Möglichkeiten Timeshift zu nutzen:

1. Sie können im Menü: Multimedia >>PVR Einstellungen Timeshift auf Auto einstellen, Timeshift puffert (bis zu 24 Stunden) die geschene Sendung automatisch zum Zeitpunkt des Umschaltens.

1. Sie aktivieren Timshift manuell durch Drücken der Timeshift Taste ab diesem Zeitpunkt wird die Sendung gepuffert. Wenn Sie die [▶/II] drücken, wird die Sendung sofort angehalten und kann zu einem späteren Zeitpunkt durch ermeutes Drucken der Taste [▶/II] fortgesetzt werden. Mit den Tasten [◀◀/▶▶] können Sie im Timeshiftmodus spulen. Sie beenden den Timeshiftmodus indem Sie die Timeshift-Taste erneut drücken und Timeshift mit der Stop-Taste beenden.

Wenn Sie eine Sendung die gerade im Timeshiftmodus läuft aufzeichnen möchten dann gehen Sie wie folgt vor.

1. Starten Sie Timeshift wenn Sie die Option Manuell eingestellt haben.
2. Drücken Sie während der Timshiftwiedergabe die Record-Taste. Die Bildschirmtastatur erscheint, legen Sie einen Aufzeichnungsnamen fest. Danach wird die Sendung rückwirkend aufgezeichnet. Achtung während dieser Zeit kann keine weitere Sendung im Hintergrund aufgezeichnet beziehungsweise gesehen werden.

Hinweis:

Die maximale Länge (24 Stunden) des Timeshift legen Sie im Menu Multimedia >>PVR Einstellungen fest.

7.1.2 Manuelle Aufzeichnung:

Sie können Aufnahmen aus dem laufenden Programm jederzeit mit der Record-Taste starten. Eine Einblendung bietet Ihnen die Option die Aufnahmezeit aus dem EPG zu übernehmen.

Die Aufnahme können Sie entweder manuell mit der Stop-Taste abbrechen oder die Aufzeichnung endet nach Erreichen der maximalen Aufnahmelänge. Schnelles Abbrechen einer Aufzeichnung erreichen Sie durch zweimaliges drücken der Stop-Taste.

Durch Drücken der Sleeptaste wärend der Aufnahme erhalten Sie die Möglichkeit den Receiver nach Ende der Aufnahme automatisch abzuschalten.

Hinweis:

Die maximale Länge (24 Stunden) der Aufzeichnung legen Sie im Menü Multimedia >>PVR Einstellungen fest.

Sie können zwei Sendungen parallel aufzeichnen während Sie eine dritte Sendung anschauen bzw. im Timeshiftmodus betrachten. In der Kanalliste werden Kanäle auf denen eine Aufzeichnung stattfindet mit einem "R" Symbol gekennzeichnet und farblich hinterlegt.

Kapitel 7 PVR Funktionen PVR Funktionen

7.1.3 Timeraufzeichnungen:

Timer bewirken daß sich der Receiver zur gegebenen Zeit einschaltet und, wenn gewünscht, automatisch eine Aufzeichnung startet. Nach dem Ende der Sendung oder zum festgelegten Ende des Timers schaltet der Receiver in den von Ihnen gewählten Standby-Modus zurück.

Rufen Sie das Timermenü mit der Timer-Taste auf. Wählen Sie hier Start- und Endzeit des Timers, ob eine Aufzeichnung erfolgen soll sowie den gewünschten Kanal aus.

-Aufnahmetyp: Die Art der Aufnahme [Aus, Einmalig, Täglich oder Multi]. Ist „Aus“ gewählt so wird auf den programmierten Kanal umgeschaltet aber nicht aufgezeichnet.

-Tag: Hier können Sie den Tag einstellen an dem aufgezeichnet werden soll. Die Funktion ist aktiv wenn der Aufnahmetyp auf Multi steht.

-Einschaltzeit: Geben Sie mit den Zifferntasten die gewünschte Zeit ein.

-Ausschaltzeit: Geben Sie mit den Zifferntasten die gewünschte Zeit ein.

Dauer: Die Länge der Aufnahme.

Standby: An - schaltet das Gerät nach der Aufnahme in Stnadby. Aus - Gerät bleibt nach Ende der Aufnahme an.

Kanal: Wählen Sie die Art des Events: TV- oder Radioprogramm.

Programm: Auf welchem Kanal ist der Timer programmiert.

- Dateiname: Der Dateiname des Events, wenn eine Aufnahme durchgeführt wird.

-Datenträger: Auf welchem Datenträger soll gespeichert werden.

Unterverzeichnis: Legen Sie hier den Zielordner für die Aufnahme fest. Um einen neuen Ordner zu erstellen drücken Sie die Rote Taste.

Speichern Sie Ihre Eingabe mit der OK [6] Taste.

7.1.4 Timeraufzeichungen aus dem EPG (Guide)

Sie können Timeraufzeichungen auch über den EPG planen. Gehen Sie dazu wie folgt vor:

1. Starten Sie den EPG mit der Guide Taste

2. Wählen Sie die gewünschte Sendung mit Hilfe der Navigations-Tasten aus.

3. Zum Setzen des Timers drücken Sie die GRÜNE Taste.

4. Sie können im nun eingeblendeten Timerfenster Parameter der Aufzeichnung ändern: Einschaltzeit, Ausschaltzeit, Aufnahmeintervall (einmalig, täglich, mehrfach, Aus „siehe. Hinweis“), das Programm und ob das Gerät nach der Aufzeichnung in den Standby-Modus wechseln soll.

1. Bestätigen Sie Ihre Eingaben mit der OK-Taste (6).

Hinweis:

Wenn beim Aufnahmetyp die Funktion „Aus“ gewählt wurde, erfolgt bei Timerprogrammierung keine Aufzeichnung es wird ausschl. zum programmierten Kanal gewechselt.

6.1.5 Quicktimer aus dem EPG [Guide]

Sie können Quicktimer über den EPG planen. Gehen Sie dazu wie folgt vor:

1. Starten Sie den EPG mit der Guide-Taste

2. Wahlen Sie die gewünschte Sendung mit Hilfe der Navigations-Tasten aus.

3. Zum Setzen des Timers drücken Sie die Record-Taste. Erneutes Drücken löscht den Timer wieder.

4. Es wird direkt ein Timer gesetzt ohne daß weitere Optionen nachgefragt werden.

Hinweis:

Es können bis zu 40 Timer gespeichert werden.

8 VANTAGE-Player-Funktionen

Starten Sie den VANTAGE Player indem Sie die Media-Taste [●] Ihrer Fernbedienung drücken. Die Wiedergabeliste wird auf dem Bildschirm angezeigt.

8.1 Das VANTAGE-Player-Menü

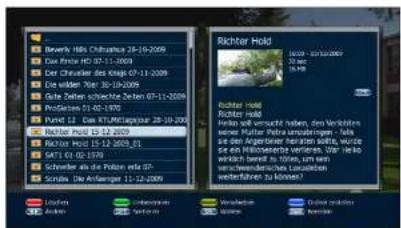

Links Bildschirmfenster:

Hier sehen Sie eine Auflistung ihrer Media-Dateien

Rechtes Bildschirmfenster:

Hier sehen Sie die Informationen zu den jeweils links ausgewählten Media-Dateien

8

Funktionstasten:

Oben / Unten Tasten: Navigiert zwischen den Media-Dateien

OK Taste (6):

Startet die Wiedergabe der gewünschten Media-Datei

Back Taste:

Beendet das VANTAGE-Player-Menü

Option Taste:

Mit dieser Taste können Sie zwischen zeitlicher- und alpabetischer Sortierung der Media-Dateien wechseln.

-ROTE Taste:

Mit dieser Taste können Sie die ausgewählte Media-Löschen.

-GRÜNE Taste:Mit dieser Taste öffnen Sie das Menü zum Umbennen einer Aufzeichnung

-Gelbe Taste: Mit Hilfe dieser Taste können Sie die gewählte Datei

verschieben.

- Blaue Taste: Drücken Sie diese Taste um einen Ordner auf der Festplatte zu erstellen um z.B. Ihre Aufzeichnungen zu organisieren. - Guide-Taste: Durch Drücken dieser Taste können Sie den korrekten EPG-Text zur ausgewählten Sendung zuweisen.

8.2 Wiedergabe einer Sendung

Zum Wiedergeben einer aufgezeichneten Sendung gehen Sie wie folgt vor.

1. Öffnen Sie das VANTAGE-Player-Menu mit der Media-Taste [▶]
2. Wählen Sie mit den Pfeiltasten (▲/▼) eine Sendung.
3. Drücken Sie die OK-Taste um die Sendung abzuspielen.

8.2.1 Während der Wiedergabe

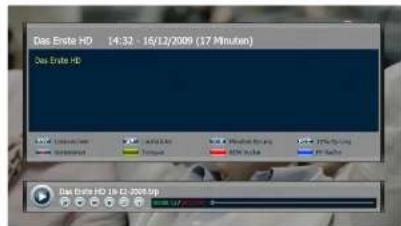

Info-Taste: Durch Drücken der Info-Taste rufen Sie das Informationsfenster des VANTAGE-Players auf.

Funktionstasten des Informationsfensters

FAV Taste: Von Lesezeichen zu Lesezeichen springen
Hoch/ Runter-Taste: Lautstärke regeln
0-9 : Minutenweise entsprechend des Ziffernwertes vorwärts springen
Page Tasten: Springen in 10 % Schritten
Record Taste: Erstellt Bildschirmfoto für VANTAGE-Player-Vorschau
GELBE Taste: Tonspur wechseln (sofern verfügbar)
-ROTE Taste: Schnellspulen rückwärts bei gedrückter Taste
BLAUE Taste: Schnellspulen vorwärts bei gedrückter Taste

Funktionstasten während der Wiedergabe:

-Play/Pause/OK-Taste: Zum Starten und pausieren der aktuellen Wiedergabe

Stop-Taste: Das Drücken stoppt die laufende Wiedergabe und kehrt zum VANTAGE-Player zurück

VOL-Taste: Lautstärke lauter und leiser.

Pfeiltasten (◄/►): Navigiert in der Infoleiste.

FFW / REW-Tasten: Zum Vor-oder Rücklauf. Mehrmaliges Drücken erhöht die Spulgeschwindigkeit.

- FFW 2,4,8,16,32,64 x-fach - REW 2,4,8,16 x-fach

8

Kapitel 8 VANTAGE Player VANTAGE Player

Sie können auch die Tasten im Bildschirmmenü benutzen indem Sie mit den Rechts/Links Tasten der Fernbedienung navigieren und mit der OK-Taste (6) aktivieren.

1 Playbutton
2 Abgelaufene und Restzeit
3 Fortschrittsbalken
4 Zeitlupe in drei Geschwindigkeiten 1/2 - 1/4 - 1/8
5 Schneller Rücklau
6 Schneller Vorlauf
7 Stopp Taste
8 Wiedergabeliste
9 Bearbeitungsmenü für laufende Wiedergabe
1D Name der Wiedergabe

8

Bearbeitungsmenü für laufende Wiedergabe

Wenn Sie die ZOOM (a) Taste drücken können Sie die Wiedergabe bearbeiten. Dabei stehen folgende Optionen zur Verfügung.

Play/Pause Taste: Zum Starten und pausieren der aktuellen Wiedergabe

Pfeiltasten (◄/►): Bewegen Sie sich innerhalb der Aufzeichnung.
AUFNAHME [●] Taste: Damit starten Sie das Schneiden.
BLAUE Taste: Startet den Zeitlupen-Modus
GRUNE Taste: Setzt einen Schnittmarke. Bis zu 64 Schnittmarken sind möglich.
GELBE Taste: Hier setzen Sie ein Lesezeichen. Bis zu 20 sind möglich.
-ROTE Taste: Mit dieser Taste löschen Sie alle Markierungen.
Back Taste: Verlässt den Bearbeitungs-Modus.

8.3 Die Schnittfunktion

Der VANTAGE-Player bietet Ihnen die Möglichkeit Ihre Aufzeichnungen zu schneiden. So können Sie z.B. ohne weitere Hilfsmittel Werbepausen in einer Aufzeichnung entfernen.

1. Starten Sie die Wiedergabe einer Sendung die Sie bearbeiten möchten.
2. Starten Sie das Bearbeitungsmenü indem Sie während der Wiedergabe die Zoom [d] Taste drücken. Die Schnittfunktion wird dann mit der Options Taste aktiviert.
3. Spulen Sie zu der Stelle die Sie schneiden möchten und drücken die GRUNE Taste zum Setzen des Startpunktes des Schnitts.
4. Spulen Sie zum gewünschten Ende der Stelle die Sie schneiden möchten und drücken erneut die GRUNE Taste zum Setzen des Endes des Schnitts.

1. Mit der GELBEN Taste schneiden Sie die markierte/n Stelle/n. Durch drücken der ROTEN Taste können die markierten Stellen gelöscht gewerden.

8.4 Die Lesezeichenfunktion

1 Starten Sie die Wiedergabe einer Sendung in der Sie Lesezeichen setzen möchten.
2 Starten Sie das Bearbeitungsmenü indem Sie während der Wiedergabe die Zoom (d) Taste drücken.
3 Spulen Sie zur gewünschten Stelle an der Sie ein Lesezeichen setzen möchten und drücken die GELBE Taste. Es können bis zu 20 Lesezeichen gesetzt werden.

4 Verlassen Sie das Bearbeitungsfenster mit der Back Taste. Die Lesezeichen werden gespeichert.
5 Mit der FAV Taste springen Sie von Lesezeichen zu Lesezeichen.

8

9 Erweiterte Funktionen

In diesem Kapitel beschreiben wir Komfortfunktionen des Receivers.

9.1 PiP [Bild-in-Bild]

Die Bild-in-Bild-Funktion wird durch Drücken der PiP-Taste gestartet. Im Bild-in-Bild-Modus wird der derzeitig empfangene Kanal im PiP Fenster dargestellt. Sie können nun den Kanal des Hauptbildschirms mit den numerischen Tasten, mit den CH+/-Tasten oder über die Kanalliste ändern.

Drücken Sie die SWAP-Taste um die Programme in den Fenstern zu tauschen. Sie beenden den Bild-in-Bild-Modus indem Sie die PiP-Taste erneut drücken.

Durch Drücken der MoSAic Taste, kommen Sie zum Multi-Bild-Menü. Sie haben die Wahl zwischen 2 Ansichten, 2x2 und 2x3 Kanäle. In diesem Modus wird eine Übersicht von 4 bzw. 6 Kanälen auf dem Bildschirm dargestellt. Die Kanäle werden nacheinander aktualisiert. Mit der BLÄUEN Taste können Sie zu den folgenden und mit der ROTEN Taste zu den vorherigen Kanälen wechseln. Mit den Navigationstasten können Sie einen der Kanäle auswählen und mit der OK-Taste [6] zu diesem Kanal wechseln. Nochmaliges Drücken der OK-Taste (6) beendet die Funktion und stellt den gewählten Kanäl auf dem Hauptbildschirm dar.

9.3 Videotext Navigation

Sie können den Videotext aufrufen indem Sie die TEXT-Taste drücken. Es wird Ihnen nun ein Auswahlfenster mit den verfügbaren Videotext-Sprachen angeboten, indem Sie mit den Navigationstasten und der OK-Taste (B), ihre Auswahl treffen können. Nun wird der Videotext auf dem Hauptbildschirm dargestellt. Sie können Seiten direkt per Eingabe der Videotext-Seitenzahl mit den numenschen Tasten auswahlen. Seitenweise blättern können Sie indem Sie die Hoch-/Runter-Tasten benutzen. Falls die Videotext-Seite dies erlaubt, können Sie mit der Page-Taste in den Unterseiten blättern.

9

Kapitel 9 Erweiterte Funktionen Erweiterte Funktionen

9.4 EPG-Speichern

Der Receiver bietet die Möglichkeit die EPG-Daten auf der Festplatte zu speichern um beim täglichen Benutzen Wartezeiten beim EPG-Aufbau zu minimieren:

Um diese Funktion nutzen zu können müssen Sie die Option EPG Speichern im: Menü >> Systemeinstellungen >> Allgemeine Einstellungen aktivieren.

Der Receiver wird nun automatisch auf den benutzten Frequenzen die EPG-Daten sammeln und beim Ausschalten (Standby) des Receivers auf der Festplatte im Verzeichnis EPG ablegen. Die Daten stehen nach dem erneuten Einschalten sofort zur Verfügung.

9

Hinweis:

Achten Sie immer darauf, dass der Receiver zuerst in Standby geschaltet wird sonst werden die EPG-Daten nicht gespeichert.

9.5 EPG-Suche

Sie können den EPG nach Ihren Lieblingssendungen bzw. möglichen Wiederholungen durchsuchen.

Gehen Sie dazu wie folgt vor:

1. Öffnen Sie den Guide [EPG] mit der Guide-Taste:
2. Drücken Sie die Zoom-Taste um die Suchfunktion zu starten
3. Geben Sie den Namen der gesuchten Sendung ein indem Sie die Bildschirmtastatur benutzen.
4. Starten Sie die Suche mit der Entertaste der Bildschirmtastatur.

9.6 Kanalbearbeitung in der Kanalliste

Sie können Ihre Kanalliste auch in der normalen Listenansicht bearbeiten. Gehen Sie dazu wie folgt vor:

1. Öffnen Sie die Kanalliste mit der OK-Taste [6].
2. Wählen Sie den zu bearbeitenden Kanal in der Kanalliste aus.
3. Drücken Sie die Opt-Taste um die Bearbeitungsoptionen anzuzeigen.
4. Wählen Sie eine der gewünschte Funktionen aus. Folgende Möglichkeiten gibt es:

- Favoriten: Zum Hinzufügen des Kanals in eine FAV Liste

Kanal umbennen: Um dem Kanal eine Bezeichnung Ihrer Wahl zu geben

Kanal löschen: Um den Kanal aus der Kanalliste zu entfernen

Kanal verschieben: Um Kanäle an eine andere Position innerhalb der Liste zu platzieren.

Jugendschutz: Um den Kanal mit einem Jugendschutz zu versehen

9

9.7 Software Update

In diesem Abschnitt wird das Durchführen eines Softwareupdates erklärt.

1. Laden Sie als ersten Schritt die aktuelle Software für Ihren Receiver von: www.veantage-digital.com. Bitte beachten Sie, dass die Datei im ZIP-Format gepackt ist und vor der weiteren Verwendung entpackt werden muss.
2. Kopieren Sie die Firmware mit einem Dateimanager Ihrer Wahl auf den USB-Speicher.
3. Stecken Sie nun den USB-Speicher in den USB-Port am Receiver.
4. Öffnen Sie das Menü >> Multimedia >> USB. Auf der rechten Bildschirmseite sehen Sie einen Überblick über die Dateien auf Ihrem USB Speicher. Bewegen Sie den Cursor auf die Update-Datei mit der Endung, dlp und drücken zum Starten des Updates die OK-Taste (8). Der Receiver wird Sie auffordern den Vorgang zu bestätigen. Bitte entfernen Sie während des Updates den USB-Speicher oder die SD Karte nicht aus dem Receiver.

Nach Beendigung des Updateprozesses wird der Receiver automatisch neu gestartet. Das Unterbrechen des Updatevorgangs kann zur Zerstörung des Receivers führen!

10.3 Liste kompatibler externer Festplatten. Getestete Festplatten:

Hersteller Bezeichnung Bauart Größe
Buffalo [no name]	3,5" 500GB
Chiligreen (no name)	2,5" 250GB
Chiligreen (no name)	3,5" 500GB
Chili Green [no name]	3,5" 250 GB
Freecom Mobile Drive	2,5" 80GB
Hitachi Signature	Mini Espresso 2,5" 500GB
Fujitsu Siemens Storagebird XL - E		3,5" 450GB
Iomega®	Desktop-Festplatte	3,5" 500GB
LaCie	Porsche Design	3,5" 160GB
Maxtor	OneTouch	3,5" 500GB
Maxtor	Personal Storage 3200	3,5" 400GB
Philips	Easy portable storage	2,5" 160GB
Packard Bell	Sprint	3,5" 360GB
Samsung	SpinPoint M80	2,5" 160GB
Samsung	HD103UJ in Revoltec-Gehäuse	3,5" 1000GB
Samsung	HDL NoName USB Gehäuse von Lidl	3,5" 500GB
Samsung	in Revoltecgehäuse AluGuard	2,5" 250GB
Samsung	HM320JI im FANTEC DB-228US-1	2,5" 320GB
Samsung	HDI 501 J in NoName Gehäuse	3,5" 500GB
Samsung	Fantec Gehäuse (DB-338US2)	3,5" 1000GB
Seagate	FANTEC DB-228US-1 Gehäuse	2,5" 60GB
Tevion	MD90101	3,5" 500GB
Tevion	Samsung	2,5" 320GB
Trekstor	Portable PHA02UE	2,5" 80GB
WesternDigital	My Book Studio Edition	3,5" 500GB
WesternDigital	Passport	2,5" 160GB
WesternDigital	My Book Essential 2.0	3,5" 500GB
WesternDigital	Elements	3,5	1000GB
LaCie	Porsche Design	3,5" 300 GB
Fantec	D35US2	3,5" 160GB
Teac	HD-35CPU-2x	3,5" 250GB

Nicht aufgeführte externe Laufwerke können den Betriebs des Gerätes stören. Aktualisierte Listen, Änderungen und Infos unter www.vantage-digital.com

10.3 Zubehör

Dieses Zubehör kann optional für Ihren VANTAGE CI+ Receiver bestellt werden.

Fernbedienung CI+ [Artikelnr. 10114 / EAN Code 4260097351669]

11 Anhang

11.1 Fehlerbehebung

Bei einem Fehler sollten Sie anhand der folgenden Tipps zunächst selbst versuchen, das Problem zubeseitigen. Falls Sie den Fehler auf diese Weise nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst.

11.1.1 Auf der Vorderseite erfolgt keine Anzeige

Überprüfen Sie das Netzkabel und stellen Sie sicher, dass es an eine geeignete Steckdose angeschlossen ist

Überprüfen Sie, ob der Netzschalter an der Rückseite des Gerätes eingeschaltet ist.

11.1.2 Kein Bild

Vergewissern Sie sich, dass sich das Gerät im Betriebsmodus befindet

Vergewissern Sie sich, dass das AV-Kabel korrekt an den Fernseher angeschlossen ist

Vergewissern Sie sich, dass das Antennenkabel richtig angeschlossen ist

Vergewissern Sie sich, dass die Antenneneinstellung korrekt ist (kontrollieren Sie die Signalqualität)

Überprüfen Sie die Helligkeitseinstellung des Fernsehgeräts

Vergewissern Sie sich, dass es sich nicht um einen Ausfall des Senders handelt

11.1.3 Schlechte Bild- und Tongualität

-Bringen Sie die Antenne so an, dass der Empfang nicht durch Hindernisse beeinträchtigt wird

Vergewissern Sie sich, dass sich kein Mobiltelefon oder Mikrowellenherd in der Nähe des Geräts befindet

Überprüfen Sie die Signalqualität. Ist diese niedrig, richten Sie ggf. die Antenne neu aus

11.1.4 Kein Ton oder schlechte Tongualität

Überprüfen Sie die Einstellung der Lautstärke des Fernsehgeräts und des Empfängers

Überprüfen Sie, ob bei Fernsehgerät oder Empfänger die Stummschaltung aktiviert ist

Ändern Sie die Audio-Einstellungen, z.B. statt Dolby Digital nur Stereo

11.1.5 Die Fernbedienung funktioniert nicht

- Um den Empfänger mit der Fernbedienung zu bedienen, sollte das vordere Ende der Fernbedienung direkt auf das Empfangsteil des Digital-Receivers gerichtet sein

Überprüfen Sie die Batterien der Fernbedienung

- Das Fernbedienungsauge an der Front des Empfängers darf nicht abgedeckt sein.

11.1.6 Sendungen lassen sich nicht aufnehmen

- Kontrollieren Sie, ob am USB-Anschluss die Festplatte korrekt angeschlossen ist

- Kontrollieren Sie ob, die Festplatte [oder Stick] genügend freien Speicherplatz hat. Löschen Sie Aufnahmen um freien Platz zu schaffen oder benutzen Sie einen zweiten Datenträger.

Überschneidet sich die Aufnahme mit einer Reservierung eines anderen Kanales?

11.1.7 Ein verschlüsselter Kanal wird nicht dekodiert

Vergewissern Sie sich, dass die richtige Smartcard bzw. das richtige CA-Modul eingeschoben ist

- Schieben Sie Smartcard oder CA-Modul erneut ein

11.2 Richtige Entsorgung des Produktes

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennsystemen (Elektroschrott & Elektrogeräteabfall)

Diese auf dem Produkt oder in den Unterlagen zu ihm zu findende Kennzeichnung zeigt an, dass es nach Ablauf seiner Betriebszeit nicht mit dem übrigen Hausmüll entsorgt werden darf.

Um möglichen Schäden für die Umwelt oder die Gesundheit von Menschen durch eine unkontrollierte Abfallentsorgung vorzubeugen, trennen Sie das Produkt bitte von anderen Abfallarten und übergeben Sie es verantwortungsbewusst der Wiederverwertung, um die nachhaltige Wiederverwendung der Materialvorräte zu fördern.

Privatbenutzer sollten sich entweder mit dem ses Produkt erworben haben oder mit kommunalen bindung setzen, um zu erfahren, wohin und wie sie schonenden Wiederverwertung bringen können.

Unternehmenskunden sollten ihren Lieferanten kontaktieren und die Geschäftsbedingungen des Kaufvertrages überprüfen. Dieses Produkt darf zur Entsorgung nicht mit anderen Gewerbeabfällen vermengt werden.

11.3 Begriffserklärung / Glossar

11.3.1 DiSEqC:

DiSEqC (Digital Satellite Equipment Control) bezeichnet eine Datenübertragungstechnik zwischen SAT-Receiver und Multischalter (Switch) oder Satelliten-Antenne. Sie ist wesentlich flexibler als die 14/18 Volt- und 22 kHz-Technik, die jeweils nur 2 Schaltzustände übertragen können und damit maximal die Umschaltung zwischen 4 Signalströmen (Feeds) erlauben.

DiSEqC gibt es in verschiedenen Versionen:

DiSEqC 1.0: schaltet bis zu 4 Positionen

-DiSEgC 1.1: bietet eine zusätzliche Schaltvariante in Kombination mit DiSEgC 1.0 können theoretisch bis zu 256 LNB geschaltet werden

-DiSEqC 1.2: klassische Motorsteuerung wobei die Positionen hier manuell festgelegt und gespeichert werden müssen.

-DiSEqC 1.3 (USALS): automatisierte Motorsteuerung, nach dem Festlegen eines Bezugspunktes bzw. Satelliten werden alle anderen Satellitenpositionen automatisch gefunden.

11.3.2 Symbolrate:

Dieser Wert gibt die Schrittgeschwindigkeit der Datenübertragung an. Sollten Sie diese Information zum Suchen eines Satelliten benötigen, können Sie sie auf www.lyngsat.com in Erfahrung bringen.

11.3.3 Polarisation:

Satellitenempfang findet in zwei Ebenen statt. Diese Technik wird verwendet um die zur Verfügung stehenden Kapazitäten optimaler zu nutzen. Im europäischen Raum ist die Aufteilung in eine horizontale und eine vertikale Ebene in Verwendung. Die horizontale Ebene wird mit einer Spannung von 18 V angesteuert und die Vertikale mit 14 V.

11.3.4 22KHz:

Das 22 KHz Signal wird benutzt um im LNB zwischen den zwei vorhandenen Frequenzbereichen umzuschalten.

11.3.5 Unterer Frequenzbereich:

Der untere Frequenzbereich sendet zwischen 10.70 - 11.70 GHz (Eingangsfrequenz)

11.3.6 Oberer Frequenzbereich:

Der obere Frequenzbereich sendet zwischen 11.70 - 12.75 GHz (Eingangsfrequenz)

11.3.7 SPDIF

Sony/Philips-Digital Interface ist eine Bus- und Interface-Spezifikation für die Übertragung digitaler Audiosignale zwischen verschiedenen Geräten. In unserem Fall wird das digitale Audiosignal über ein Glasfaserkabel zum z.B. Audioverstärker abgegeben.

CI Module [Common-Interface] sind die Schnittstelle zwischen Receiver und Smartcard.

Es gibt eine Vielzahl von Modulen zu kaufen und die Auswahl ist abhängig vom Verschlüsselungssystem oder des gewünschten Programms.

Es gibt Module die bereits ein Abo enthalten das eine bestimmte Laufzeit hat wie z.B. InXWorld CI Modul oder das FullXTV Modul oder aber das Modul ist für ein oder mehrere Verschlüsselungssysteme geeignet.

11.3.9 EPG: Electronic Programm Guide

Ist eine Funktion des DVB Standards die es erlaubt Programminformationen für alle Sendungen zur Verfügung zu stellen. Oft wird EPG mit einer elektronischen Programmzeitschrift verglichen. Es werden Daten wie laufendes, und folgendes Programm sowie zusätzliche Informationen wie Genre und Herstellungsjahr übertragen. Die Programmvorschau des EPG ist in der Regel (je nach TV Anbieter) bis zu 10 Tagen im Voraus verfügbar.

11.3.10 HDMI: High Definition Multimedia Interface

Ist eine Mitte 2003 neu entwickelte Schnittstelle für die volldigitale Übertragung von Audio- und Video-Daten (Musik, Filme; Verbindung des PC zum Monitor) und liegt seit dem 23. Juni 2006 in der Version 1.3 vor. HDMI wurde von der Industrie zielgerichtet für den Bereich der privat genutzten Unterhaltungselektronik entwickelt.

11.3.11 OSD: On Screen Display

[ dt. Bildschirmmenü ] ist ein Menü, das über das momentane Bild [z. B. bei einem Fernseher ] eingeblendet wird. Es dient zur Bedienung des Gerätes und um Einstellungen vorzunehmen. Über Tasten an der Fernbedienung oder am Gerät kann man sich im Menü bewegen. Das OSD ist in modernen Geräten mehrsprachig.

11.3.12 High Definition Television [HDTV]:

(HDTV, engl. für hochauflösendes Fernsehen) ist ein Sammelbegriff, der eine Reihe von Fernsehnormen bezeichnet, die sich gegenüber dem herkömmlichem Fernsehen (Standard Definition, SDTV) durch eine erhöhte vertikale, horizontale und/oder temporale Auflösung auszeichnen. Beim HDTV werden Vertikalauflösungen von 72D (Vollbilder) und 1080 Zeilen (Halbbilder) verwendet. Die bisherigen Fernsehstandards PAL und SECAM bieten zum Vergleich 576 Zeilen (50 Hz). NTSC 480 (60 Hz).

11.3.13 RGB:

Beim RGB-Signal werden die sogenannten Primärfarben rot, grün und blau jeweils in einem eigenen Kanal übertragen. RGB Signal werden über Scart Anschlüsse und den TV oder Monitor ausgegeben.

11.3.14 YUV

Das YUV-Farbmodell verwendet zur Darstellung der Farbinformation zwei Komponenten, die Luminanz Y und die Chrominanz oder Farbanteil, wobei die Chrominanz wiederum aus zwei Komponenten U und V besteht. Die Entwicklung des YUV-Farbmodell geht auf die Entwicklung des analogen Farbfernsehens in der Norm PAL zurück. Es findet heutzutage auch beim analogen NTSC-Farbfernsehen Verwendung und stellt unter den analogen Videosignalen das hochwertigste dar.

11.3.15 YPbPr

Das analoge YPbPr-Farbmodell ist wie sein digitales Gegenstück YCbCr als eine mögliche Implementierung im Standard CCIR 601 beschrieben. Das Komponentenvideosignal YPbPr überträgt Helligkeitsinformation Y und die zwei Farbdifferenzinformationen Pb und Pr getrennt und bietet ein besseres Bild als das Farbbild-Austast-Synchronsignal (FBAS) oder das Videosignal Y/C bzw. S-Video. Durch die getrennte Signalführung der einzelnen Komponenten Y, Pb und Pr ist kein Modulator wie bei FBAS bzw. dem quadratummodulierten Farbsignal C nötig, woraus sich die bessere Signalqualität ergibt.

11.3.16 Composite Video:

Ist das Format des analogen, unmodulierten TV-Bildsignals im Basisband (BAS oder FBAS). Dieses Signal stellt das einfachste verfügbare Videosignal dar und eignet sich zB zum nachträglichen modulieren [ Wandlung in UHF/VHF ] oder für Funkübertragungssysteme.

11.3.17 Letterbox: [dt. Briefkasten]

Erhielt seinen Namen durch die Wiedergabe von 16:9 Übertragungen auf einem 4:3 Fernsehgerät, wobei das Bild vertikal soweit verkleinert wird bis die horizontale Bildbreite auf den Bildschirm passt. Dieser Effekt lässt das Bild wie einen Briefkastenschlitz erscheinen.

11.3.18 Pan & Scan:

Dieses Verfahren erlaubt es auch Breitbildformate wie Panavision oder Cinemascope auf 4:3 oder 16:9 Bildschirmen derzustellen. Kinoformate übersteigen selbst die Breite eines 16:9 Bildchirms so das hier eine Lösung gesucht wurde um diese Bildformate so verlustfrei wie möglich zu übertragen. Beim Pan Scan-Verfahren wird jeweils der entscheidende Bildausschnitt auf dem Bildschirm zentriert. So dass die Darstellung zwar beschnitten wird aber keine wichtigen Bildinformationen verloren gehen.

11.3.19 Dolby Digital

Dolby Digital [auch ATSC A/52 und AC-3] ist ein Mehrkanal-Tonsystem der Firma Dolby, das in der Filmtechnik [Kino], auf Laserdiscs, DVDs und in der Fernsehtechnik zum Einsatz kommt.

11.3.20 PCM (Puls-Code-Modulation)

Die Bezeichnung Puls-Code-Modulation (PCM) steht für die Transformation eines analogen Audiosignals in ein digitales (werte- und zeitdiskret). Es wird unter anderem für die Umwandlung von analogen in digitale Sprachsignale oder für digitale Videosignale verwendet.

11.3.21Transponder

Ein drahtloses, üblicherweise an einen Satellten angebrachtes Kommunikationsgerät. Ein Transponder empfängt und überträgt eingehende Signale innerhalb einer vorgegebenen Frequenzbandbreite. Nach dem Empfang der Signale sendet er sie auf verschiedenen Frequenzen wieder aus.

11.3.22 Timeshift

Als Timeshift bezeichnet man das zeitversetzte Sehen von TV-Sendungen jeglicher Art. Dabei wird das aktuelle Programm mittels der Pausentaste (▶/II) angehalten und zu einem späteren Zeitpunkt fortgesetzt. Sollten Sie beispielsweise durch einen Telefonanruf während eines Fußballspiels gestört werden, drücken Sie die Pausentaste Ihrer Fernbedienung und führen in Ruhe Ihr Telefonat. Nach Ende des Telefonats können Sie Ihr Fußballspiel in Ruhe weiterschauen, in dem Sie die Pausentaste erneut drücken.

11.3.23 LNB

Der rauscharme Signalumsetzer (Low Noise Block oder kurz LNB) befindet sich im Zentrum der Empfangsschüssel der Satellitenanente. Er verstärkt das sehr schwach empfangene Satellitensignal und wandelt das empfangene Mikrowellensatellitensignal um, so dass das Signal die Übertragung von der Empfangsschüssel zu Ihrem Empfänger nicht unterschreitet.

11.3.24 EPG

Electronic Program Guide: Eine elektronische Programmzeitschrift die mit Informationen aus dem SI-Datenstrom gespeist wird und damit immer auf dem aktuellsten Stand ist. Über den Inhalt des EPG entscheiden in der Regel die Programmanbieter.

11.3.25 MPEG4

Weiterentwicklung des MPEG2-Standards, der die Signale noch besser komprimiert und somit weniger Übertragungskapazität braucht. In Europa wird MPEG-4 vor allem für die Übertragung von HDTV-Programmen eingesetzt.

11.3.26 Blindscan

Der Blindscan ermöglicht einen Suchlauf, der das komplette Frequenzspektrum eines Satelliten ohne Eingabe von Frequenzen. Symbolraten oder Verwendung von Voreinstellungen durchsucht. Da alle möglichen Frequenzen und Symbolraten durchprobiert werden, kann dieser Suchlauf lange dauern.

11.3.27 Unicable (Einkabel)

Bei "Unicable nach DIN EN50494" kann auf zusätzliche Steuergeräte verzichtet werden. Das Koaxialkabel lässt sich von der Antenne direkt über den zentralen Hausverteil-Punkt in die bestehende Verkabelung einspeisen. Die intelligente Elektronik zur Mehrteilnehmer-Steuerung steckt hier im Unicable-LNB oder Schalter. Die eingehenden Signale werden gewandelt und über eine Kommandomatrix heruntergerechnet.

11.4 Technische Daten

System
Processor ET40 CPU core, 450MHz [ STI 7105 ]
Flash Speicher 64 MByte
SD Ram DDR2, 1Gbits * 2 [ 258 MB ]
FPmm 6 KByte

Netzteil
Engangespannung AC 100-250V, 50-30 Hz
Strumaufnahme max 60W im Betrieb, unter 1W im Standby

MPEG TS A/V Dekodierung
Transportstrom MPES-2 ISO/EC 1318-1
Profil Lava	MPEG 2 MPwMLMPEG 2 MPwHL, MPEG 4 AVC/H.264 HPwL 4
Seitenverhältnis 4.3, 16.9
Vidroan/flösung 1080p, 1080l, 720p, 576p
Audio Decoding MPES-1, Muscam Layers 1 & 2
Audio Mod Single channel/Dual channel/Joint Stere/Sztereo
Sampling Rate 32.44.1S 48KHz

A/V & Schnittstellen
Digital Ausgang (HD) HDMI 1.3 (TMDS Haupt Video Ausgang)
Digital Audio Ausgang	Digital AC-3 Decoding AusgangDigital Audio Bitstream Ausgang(S/PDF)
S-Video	Video: S-Video Ausgang
PVR Anschüsse(Optional)	USB2.0 High spend host controller
Conditional Access System
PCNCA	1 Slot for UVB-Cl+
Smart Cord	1 Smartkarten Laser für Conax
Gerätefront
Display	7 Segment Anzeige
Testan Steuerverzuz mit 4 Testan
Zubehör
Infranzt Fentbedierung	F[ Freq.: 38KHz], Battery: 2x1.0V AAA
Banutzerhandbuch
Physische Spezifikationen
Abmessungen (Brutto x Höhe x Tefo)	260 x 57 x 180mm
Gewicht	da 2,0 Kg
Betriebstemperature	0~50°C
Lager Temperature	-10~60°C

Kapitel 11 Anhang Anhang

11.7 Service Support Informationen

11

70

Weitere technische Daten erhalten Sie unter www.vantage-digital.com Die Bedienungsanleitung ist ein Produkt der VANTAGE Digital GmbH. Jegliche Vervielfältigung der auf diesen Seiten zur Verfügung gestellten Texte, Bilder und Grafiken bedarf unserer ausdrücklichen Erlaubnis in Schnifftform. Das Urheberrecht und Nutzungsrecht liegt allein bei VANTAGE Digital GmbH. Ebenfalls untersagt ist jegliche Vervielfältigung auf andere elektronische und nicht elektronische Medien.

Geschäftsführer: Steven Enseroth

ILN Nr.: 42609350006 DSD: 5539760

Ustld: DE814128007 GRS: 108061143

HRB 110741 Mannheim WEEE-Reg.Nr.: DE 78591924

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.

Copyright VANTAGE Digital GmbH V1.1

Kapitel 11 Anhang

Notizen

11

Notizen

Notizen

Abbildung der Fernbedienung
