Produktdatenblatt Umwelt / Sicherheit
Modell: Aficio™ 4210N
Gültig nur für in Deutschland in Verkehr gebrachte Systeme EDP: 406367
Ausgabe 24.11.2009
| 1 Allgemein |
| Hauptfunktion in der Grundausstattung |
| AficioTM SP 4210N | ☐ Kopieren ☒ Drucken ☐ Faxen ☐ Scannen |
| Art: | ☒ Schwarzweiß Schwarzweiß und Farbe | ☐ |
| Kopier-/Druckgeschwindigkeit (DIN A4 Seiten/ Minute) | 36 Schwarzweiß | |
| 2 Sicherheit | |
| Konformitätserklärung | Das Gerät trägt das CE-Zeichen. |
| Elektromagnetische Verträglichkeit: | Das Gerät entspricht den Anforderungen der EMV-Richtlinie 2004/108/EC |
| Niederspannungsrichtlinie: | Das Gerät entspricht den Anforderungen der Niederspannungsrichtlinie 2006/95/EC |
| Das Gerät entspricht den Vorschriften des Geräte- und Produktsicherheitsgesetz Gesetzes über die elektromagnetische Verträglichkeit von Geräten (EMVG) und der Niederspannungsverordnung (1. GPSGV) |
| 3 Umweltzeichen |
| RAL UZ 122 (Blauer Engel) | Die Anforderungen des Umweltzeichens Blauer Engel (RAL UZ 122) wurden mit dem von RICOH gelieferten und empfohlenen Verbrauchsmaterial (Toner) geprüft und erfüllt. Informationen zum Blauen Engel erhalten Sie auch über die Adresse: http://www.blauer-engel.de |
| Energy Star Imaging Products | Das Gerät erfüllt die Anforderungen des Energy Star, April 2007 |
| 4 Verwendung und Kennzeichnung von Materialien |
| Papier | Das Gerät ist zur Verarbeitung von Recyclingpapier geeignet, das der EN 12281:2002 entspricht. Wir empfehlen den Einsatz des Gerätes im Duplexbetrieb (doppelseitiges Kopieren/ Drucken)Ausstattung des Modells mit einer Duplexfunktion:☐ Serienmäßig vorhanden Als optionales Zubehör verfügbar |
| Toner/ Tinte/ Gel | ☒ Toner Gel Tinte ☐Bezeichnung des Moduls: Ricoh Print Cartridge SP 4100 (220)Die Reichweite der All-In-One Einheit reicht für ca. 15000 Seiten DIN A4Die im Lieferumfang enthaltene Starterkartusche reicht für ca. 6000 Seiten DIN A4.(Standardreichweite ermittelt gemäß ISO/IEC19752) |
| Hinweis zur Handhabung: Die Tonerbehälter nicht mit Gewalt öffnen, bei Austausch beachten Sie bitte die Hinweise in der Bedienungsanleitung. In Folge unsachgemäßer Handhabung eventuell austretenden Toner nicht einatmen, Hautkontakt vermeiden. Sollte Toner dennoch auf die Haut gelangen, betroffene Hautstellen mit reichlich kaltem Wasser und Seife abwaschen. Verwahren Sie Toner (alt oder neu) außerhalb der Reichweite von Kindern! |
| Ames-Test Toner/ Tinte/ Gel | negativ |
| Photoleitertrommel | Organischer Photoleiter (OPC) |
| Batterien | Lithium ionen Batterie, frei von Blei, Cadmium und Quecksilber |
| Flammschutzmittel | In Gehäuseteilen und anderen Kunststoffteilen über 25 g werden keine halogenierten Flammschutzmittel eingesetzt, insbesondere nicht:• Polybromierte Biphenyle (PBB),• Polybromierte Biphenylether (PBDE) und• Tetrabrombisphenol A (TBBPA). |
| Kennzeichnung Kunststoffe | Alle Kunststoffteile >25g sind gemäß ISO 11469:2000 und ISO 1043 gekennzeichnet |
| Anforderungen gemäß ElektroG (WEEE und RoHS) | Das Gerät erfüllt die Anforderungen der RoHS Richtlinie (gültig seit Juli 2006) bzw. des ElektroG vollständig. |
5 Gewährleistung und Ersatzteile
Die Gewährleistung für die Geräte entspricht den gesetzlichen Regelungen, soweit diese bindend sind. Von allen RICOH Vertriebspartnern und Niederlassungen werden All-In Serviceverträge angeboten, die über die gesetzliche Gewährleistung hinausgehen. Bitte wenden Sie sich an Ihre RICOH Niederlassung bzw. an den nächsten Vertriebspartner.
Verbrauchsmaterialien und lebensnotwendige Ersatzteile sind min. 5 Jahre nach Vertrieb des letzten Gerätes dieser Serie erhältlich.
6 Reinigung und Wartung
Reinigungs-, Wartungs- und Entsorgungstätigkeiten dürfen nur von sachkundigem Personal durchgeführt werden.
| 7 Leistungsaufnahme | Ermittelt nach RAL UZ 122 (Ausgabe 2007) und Energy Star im Auslieferungszustand |
| Betriebszustand | Aktivierungszeit1) in Minuten(Werkseinstellung) | Rückkehrzeit2)(s) | Leistungsaufnahme(Watt) |
| Maximale Leistungsaufnahme | 970 |
| Drucken im Dauerbetrieb bei 36 Seiten/ Minute (15 Minuten Druckbetrieb) | 595,4 |
| Bereitschaft | 0 | 0 | 118,62 |
| Ruhemodus | 5 (oder Betätigung desBetriebsschalters) | 14,70 | 3,19 |
| Aus (roter Hauptschalter inStandby-Position) | Aktivierung durch roten Hauptschalter 0,03 | |
| 1) Aktivierungszeit : Die Zeit, die nach dem Ende des Druckvorganges vergeht, bis das Gerät in einen Leerlaufzustand übergeht..2) Rückkehrzeit: Die Zeit, die das Gerät benötigt, um von einem Energiesparzustand in Druckbereitschaft überzugehen. |

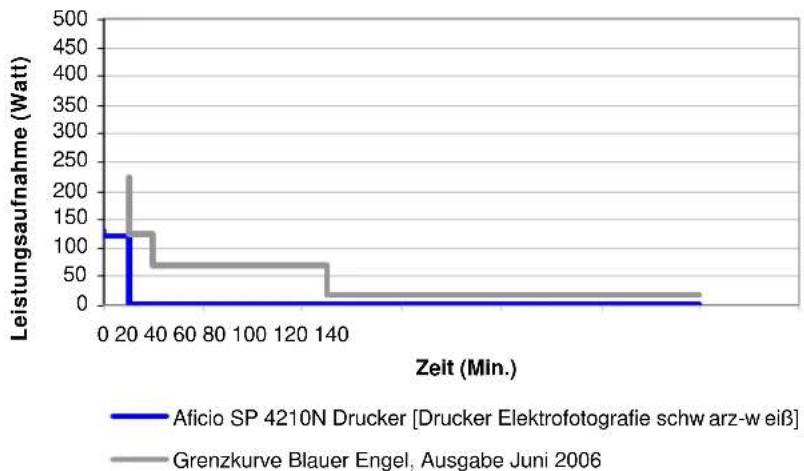

Prüfung auf Einhaltung der Grenzwerte des Blauen Engels
line
| Zeit (Min.) | Aficio SP 4210N Drucker [Drucker Elektrofotografie schw arz-w eiβ] | Grenzkurve Blauer Engel, Ausgabe Juni 2006 |
| ----------- | ---------------------------------------------------------- | ------------------------------------------- |
| 0 | 120 | 220 |
| 20 | 120 | 130 |
| 40 | 0 | 70 |
| 60 | 0 | 70 |
| 80 | 0 | 70 |
| 100 | 0 | 70 |
| 120 | 0 | 70 |
| 140 | 0 | 20 |
| 160 | 0 | 20 |
Dieses Produkt ist so voreingestellt und ausgelegt, dass Sie Stromkosten sparen. Das System senkt automatisch den Energieverbrauch, wenn es für einen gewissen Zeitraum (Vorgabe: 5 Minuten) nicht verwendet wird. Dieser Modus heißt Ruhemodus.
Die Aktivierungszeiten für den Ruhemodus können vom Anwender im Bereich 1 - 60 min verändert werden. Werden die Aktivierungszeiten allerdings erhöht, führt dies zu einem höheren Energieverbrauch und damit zu höheren Stromkosten. Es wird daher empfohlen, die voreingestellten Aktivierungszeiten nicht zu verändern.
Befindet sich der rote Hauptschalter in Standby-Position, erfolgt noch eine geringe Leistungsaufnahme (0,03 Watt). Eine vollständige Trennung vom Stromnetz erfolgt durch Ziehen des Netzsteckers.
TEC (Typical Electricity Consumption) ermittelt nach Energy Star 2009 2,332 kWh/Woche
Hinweis zum TEC (Typical Electricity Consumption). Mit der TEC-Methode wird das Ziel verfolgt, die Energieeffizienz von Hardcopygeräten (Kopierer, Drucker, Multifunktionssysteme) zu ermitteln und vergleichbar zu machen. Die Methode ermittelt den Energieverbrauch eines Produktes über eine festgelegte Zeitspanne unter üblichen Betriebsbedingungen. Das Schlüsselkriterium des TEC Ansatzes für Hardcopygeräte ist der typische wöchentliche Energieverbrauch in Kilowattstunden (kWh/Woche). Detaillierte Informationen zum Testverfahren sind über die Internetseite des ENERGY STARS abrufbar: www.energystar.gov/products, "ENERGY STAR Qualified Imaging Equipment Typical Electricity Consumption Test Procedure".
| 8 Geräuschemissionen ermittelt gemäß ISO 7779 und RAL UZ 122 |
| 8.1 Ermittelt gemäß RAL UZ 122 auf Basis der ISO 7779 in der lautesten Betriebsweise |
| Betriebsweise | ☐ Kopieren Drücken Faxen | ☐ |
| Garantierter Schallleistungspegel (LwAd in dB(A) )SWgemäß RAL UZ 122, Ausgabe Mai. 2007 | 68,4 |
| Empfehlung nach RAL UZ 122, Blauer Engel: Geräte mit einem LwAd > 63 dB (A) sind nicht zum Einsatz in Räumen geeignet, in denen überwiegend geistige Tätigkeiten verrichtet werden. Diese Geräte sollten auf Grund der Gerauschemissionen in separaten Räumen aufgestellt werden. |
| 8.2 Geräuschemissionen ermittelt gemäß ISO 7779 in Verbindung mit ISO 9296 |
| Bereitschaft | Betrieb |
| Schallleistungspegel (LWA in dB(A)) | 41 | 67 |
| Schalldruckpegel Bedienerposition(LpA in dB(A)) | 35 | 61 |
| Schalldruckpegel Bystander Position (LPA in dB(A)) | 35 | 58 |
| 9 Stoffliche Emissionen, ermittelt gemäß RAL UZ 122, Ausgabe Jun. 2006 |
| 9.1 Schwarzdruck |
| Bezeichnung | Emissionsrate (mg/h)* |
| Druckphase | Bereitschaftsphase |
| Messwert Anforderung UZ Messwert Anforderung UZ |
| Ozon | < 0,16 (NG) 1,5 - - | | |
| Staub | 0,77 | 4,0 | | - |
| Styrol | 0,05 | 1,0 | | - |
| Benzol | < 0,01 (NG) < 0,05 - - | | |
| TVOC (rechnerisch, incl. nicht identifizierter Substanzen) | 0,89 | 10 | 0,02 | |
| NG = NachweisgrenzeAnforderung UZ = Höchster zulässiger Wert für das Umweltzeichen Blauer EngelEmpfehlung nach RAL UZ 122, Blauer Engel: Neue elektronische Geräte geben generell flüchtige Stoffe in die Raumluft ab. Daher sollte insbesondere in den ersten Tagen nach Aufstellung des Gerätes für ausreichenden Luftwechsel in den Aufstellungsräumen und ggf. am Arbeitsplatz gesorgt werden. |
| 10 Entsorgung |
| Leerer Tonerbehälter | ☒ Rücknahme über das RICOH Sammelsystem |
| Gefüllte Tonerbehälter | Gefüllte Abfalltonerbehälter sollen nicht mit dem Haus- und Gewerbemüll entsorgt werden. Sie können bei jeder RICOH Niederlassung und bei jedem RICOH Vertragspartner abgegeben werden. |
| Resttoner | ☐ fällt nicht an.☒ Rücknahme über das RICOH Sammelsystem |
| Batterien | ☒ GRS-System – Bundesweites Rücknahmesystem für gebrauchte Batterien (Grüne Sammelbehälter). Batterien nicht mit dem Hausmüll entsorgen.☐ Es wird keine Batterie verwendet. |
| Photoleitereinheiten und Ersatzteile | ☒ Rücknahme über das RICOH Sammelsystem |
| Geräte | Ausgediente Geräte werden zurückgenommen und umweltgerecht wieder aufgearbeitet oder - wenn dies nicht mehr möglich ist - verwertet.Informationen über Annahmestellen für gebrauchte RICOH-Produkte in Deutschland erhalten Sie über den Fachhandel oder über die RICOH-Webseite |
| Informationen zum RICOH Sammelsystem finden Sie im Internet auf der Homepage der RICOH Deutschland GmbH unter dem Menüpunkt „Umwelt“: http://www.ricoh.de |
| 11 Sonstiges |
| Sämtliche Angaben in diesem Datenblatt stützen sich auf den heutigen Stand unserer Kenntnisse. Sie stellen keine Zusicherung von Eigenschaften des beschriebenen Produktes im Sinne der gesetzlichen Gewährleistungsvorschriften dar. |
Letzte Änderung:
28.09.2009 – Aktualisierung TEC-Wert in Abschnitt 7
24.11.2009: Redaktionelle Änderungen
Dieses Datenblatt ersetzt alle vorangegangenen Versionen.
