BEDIENUNGSANLEITUNG Aficio GX e3350N RICOH

Produktdatenblatt Umwelt / Sicherheit

Modell: Aficio™ GXe3350N

Gültig nur für in Deutschland in Verkehr gebrachte Systeme EDP: 405683

Ausgabe 24.11.2009

1 Allgemein
1.1 Hauptfunktion in der Grundausstattung
AficioTM GXe3350N	DruckenKopierenFaxenScannen
Art:	Schwarzweiß und Vollfarbdruck, 4 Gelkartuschen, einzeln austauschbar
1.2 Druckgeschwindigkeiten (DIN A4 Seiten/ Minute):
Maximal	29 Schwarzweiß 29 Vollfarbmodus
Standard	10,5 Schwarzweiß 10,5 Vollfarbmodus
2 Sicherheit Das Gerät	trägt das CE-Zeichen (siehe auch Declaration of Conformity)
Konformitätserklärung	Das Gerät trägt das CE-Zeichen
Elektromagnetische Verträglichkeit:	Das Gerät entspricht den Anforderungen der EMV-Richtlinie 2004/108/EC
Niederspannungsrichtlinie:	Das Gerät entspricht den Anforderungen der Niederspannungsrichtlinie 2006/95/EC
Das Gerät entspricht den Vorschriften des Geräte- und Produktsicherheitsgesetzes über die elektromagnetische Verträglichkeit von Geräten (EMVG) und der Niederspannungsverordnung (1. GPSGV).
3 Umweltzeichen
RAL UZ 122 (Blauer Engel)	Die Anforderungen des Umweltzeichens Blauer Engel (RAL UZ 122) wurden mit dem von RICOH gelieferten und empfohlenen Verbrauchsmaterial (Gel) geprüft und erfüllt.Informationen zum Blauen Engel erhalten Sie auch über die Adresse:http://www.blauer-engel.de
Energy Star Imaging Products	Das Gerät erfüllt die Anforderungen des Energy Star, Gültig seit April 2007
4 Verwendung und Kennzeichnung von Materialien
Papier	Das Gerät ist zur Verarbeitung von Recyclingpapier geeignet, das der EN 12281:2002 entspricht. Wir empfehlen den Einsatz des Gerätes im Duplexbetrieb (doppelseitiges Kopieren/ Drucken)Ausstattung des Modells mit einer Duplexfunktion:Serienmäßig vorhanden Als optionales Zubehör verfügbar
Gel	Handelsbezeichnung der Gelkartusche: Print Cartridge GC 31 K (C, Y, M)
Hinweis zur Handhabung: Die Gelbehälter nicht mit Gewalt öffnen, bei Austausch beachten Sie bitte die Hinweise in der Bedienungsanleitung. Hautkontakt mit dem Gel vermeiden. Sollte das Gel dennoch auf die Haut gelangen, betroffene Hautstellen mit reichlich kaltem Wasser und Seife abwaschen.Verwahren Sie die Gelkartuschen (alt oder neu) außerhalb der Reichweite von Kindern!
Ames-Test Toner/ Tinte/ Gel	negativ
Batterien	Lithium ionen Batterie, frei von Blei, Cadmium und Quecksilber
Flammschutzmittel	In Gehäuseteilen und anderen Kunststoffteilen über 25 g werden keine halogenierten Flammschutzmittel eingesetzt, insbesondere nicht:Polybromierte Biphenyle (PBB),Polybromierte Biphenylether (PBDE) undTetrabrombisphenol A (TBBPA).
Kennzeichnung Kunststoffe	Alle Kunststoffteile >25g sind gemäß ISO 11469:2000 und ISO 1043 gekennzeichnet
Anforderungen gemäß ElektroG (WEEE und RoHS)	Das Gerät erfüllt die Anforderungen der RoHS Richtlinie (gültig seit Juli 2006) bzw. des ElektroG vollständig.

5 Gewährleistung und Ersatzteile

Die Gewährleistung für die Geräte entspricht den gesetzlichen Regelungen, soweit diese bindend sind. Von allen RICOH Vertriebspartnern und Niederlassungen werden All-In Serviceverträge angeboten, die über die gesetzliche Gewährleistung hinausgehen. Bitte wenden Sie sich an Ihre RICOH Niederlassung bzw. an den nächsten Vertriebspartner.

Verbrauchsmaterialien und lebensnotwendige Ersatzteile sind min. 5 Jahre nach Vertrieb des letzten Gerätes dieser Serie erhältlich.

6 Reinigung und Wartung

Reinigungs-, Wartungs- und Entsorgungstätigkeiten dürfen nur von sachkundigem Personal durchgeführt werden.

7 Leistungsaufnahme Ermittelt nach RAL UZ 122 (Ausgabe 2006) und Energy Star im Auslieferungszustand

Betriebszustand	Aktivierungszeit1) in Minuten (Werkseinstellung)	Rückkehrzeit2)(s)	Leistungsaufnahme (Watt)
Maximale Leistungsaufnahme			60
Drucken im Dauerbetrieb			27,2
Bereitschaft	0	0	8,66
Ruhemodus	5 (oder Betätigung des Betriebsschalters)	1,55	4,56
Aus (roter Hauptschalter in Standby-Position)	Aktivierung durch roten Hauptschalter 0,43

1) Aktivierungszeit : Die Zeit, die nach dem Ende des Druckvorganges vergeht, bis das Gerät in einen Leerlaufzustand übergeht. 2) Rückkehrzeit: Die Zeit, die das Gerät benötigt, um von einem Energiesparzustand in Druckbereitschaft überzugehen.

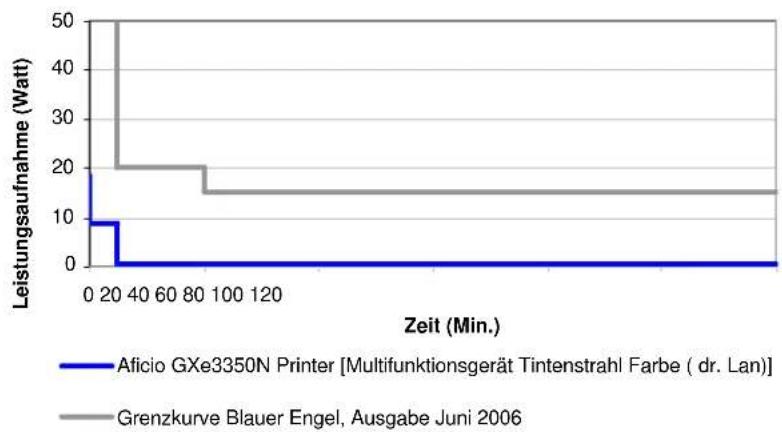

Prüfung auf Einhaltung der Grenzwerte des Blauen Engels

Dieses Produkt ist so voreingestellt und ausgelegt, dass Sie Stromkosten sparen. Das System senkt automatisch den Energieverbrauch, wenn es für einen gewissen Zeitraum (Vorgabe: 5 Minuten) nicht verwendet wird. Dieser Modus heißt Ruhemodus. Die Aktivierungszeiten für den Ruhemodus können vom Anwender im Bereich 5 - 60 min verändert werden. Werden die Aktivierungszeiten allerdings erhöht, führt dies zu einem höheren Energieverbrauch und damit zu höheren Stromkosten. Es wird daher empfohlen, die voreingestellten Aktivierungszeiten nicht zu verändern. Befindet sich der rote Hauptschalter in Standby-Position, erfolgt noch eine geringe Leistungsaufnahme (0,43 Watt). Eine vollständige Trennung vom Stromnetz erfolgt durch Ziehen des Netzsteckers.

TEC (Typical Electricity Consumption) ermittelt nach Energy Star 2007 0,877 kWh/Woche

Hinweis zum TEC (Typical Electricity Consumption). Mit der TEC-Methode wird das Ziel verfolgt, die Energieeffizienz von Hardcopygeräten (Kopierer, Drucker, Multifunktionssysteme) zu ermitteln und vergleichbar zu machen. Die Methode ermittelt den Energieverbrauch eines Produktes über eine festgelegte Zeitspanne unter üblichen Betriebsbedingungen. Das Schlüsselkriterium des TEC Ansatzes für Hardcopygeräte ist der typische wöchentliche Energieverbrauch in Kilowattstunden (kWh/Woche). Detaillierte Informationen zum Testverfahren sind über die Internetseite des ENERGY STARS abrufbar: www.energystar.gov/products, "ENERGY STAR Qualified Imaging Equipment Typical Electricity Consumption Test Procedure".

Hinweis: Die TEC-Methode ist zurzeit nicht für Geräte mit Tintenstrahltechnologie/ Geltechnologie definiert. Im Rahmen des Blauen Engel Verfahrens wir diese Methode dennoch auch für diese Geräte angewendet. Daher ist der hier angegebene Wert nicht in der Energy Star Datenbank angegeben.

8 Geräuschemissionen ermittelt gemäß ISO 7779 in Verbindung mit ISO 9296 in der Standardeinstellung
8.1 Ermittelt gemäß RAL UZ 122 auf Basis der ISO 7779 in der lautesten Betriebsweise
Betriebsweise		☐ Kopieren Drucken Faxen		☐
Garantierter Schallleistungspegel (LwAd in dB(A))SW		65,5
Garantierter Schallleistungspegel (LwAd in dB(A))Color		63,7
Empfehlung nach RAL UZ 122, Blauer Engel: Geräte mit einem LwAd > 63,0 dB (A) sind nicht zum Einsatz in Räumen geeignet, in denen überwiegend geistige Tätigkeiten verrichtet werden. Diese Geräte sollten auf Grund der Geräuschemissionen in separaten Räumen aufgestellt werden.
8.2 Geräuschemissionen ermittelt gemäß ISO 7779 in Verbindung mit ISO 9296
		Bereitschaft		Betrieb
Schallleistungspegel (LwA in dB(A))		27,2		59,5
Schalldruckpegel Bedienerposition(LpA in dB(A))		16,7		52,5
Schalldruckpegel Bystander Position (LpA in dB(A))		16,7		48
9 Stoffliche Emissionen, ermittelt gemäß RAL UZ 122, Ausgabe Juni 2006 im Farbmodus
Bezeichnung	Emissionsrate (mg/h)
	Druckphase		Bereitschaftsphase
	Messwert Anforderung UZ Messwert Anforderung UZ
Ozon	-	-	-
Staub	-	-	-
Styrol	< 0,03 (NG) 1,8	- -
Benzol	< 0,01 (NG) < 0,05	-	-
TVOC (rechnerisch, incl. nicht identifizierter Substanzen)	3,04	18	0,01	1
NG = NachweisgrenzeAnforderung UZ = Höchster zulässiger Wert für das Umweltzeichen Blauer EngelEmpfehlung nach RAL UZ 122, Blauer Engel: Neue elektronische Geräte geben generell flüchtige Stoffe in die Raumluft ab. Daher sollte insbesondere in den ersten Tagen nach Aufstellung des Gerätes für ausreichenden Luftwechsel in den Aufstellungsräumen und ggf. am Arbeitsplatz gesorgt werden.
10 Entsorgung
Leerer Gelbehälter	Rücknahme über das RICOH Sammelsystem
Gefüllte Gelbehälter	Gefüllte Gelbehälter sollen nicht mit dem Haus- und Gewerbemüll entsorgt werden. Sie können bei jeder RICOH Niederlassung und bei jedem RICOH Vertragspartner abgegeben werden.
Batterien	☑ GRS-System – Bundesweites Rücknahmesystem für gebrauchte Batterien (Grüne Sammelbehälter). Batterien nicht mit dem Hausmüll entsorgen.☐ Es wird keine Batterie verwendet.
Ersatzteile	☑ Rücknahme über das RICOH Sammelsystem
Geräte	Ausgediente Geräte werden zurückgenommen und umweltgerecht wieder aufgearbeitet oder - wenn dies nicht mehr möglich ist - verwertet.Informationen über Annahmestellen für gebrauchte RICOH-Produkte in Deutschland erhalten Sie über die RICOH-Internetseite.
Informationen zum RICOH Sammelsystem finden Sie im Internet auf der Homepage der RICOH Deutschland GmbH unter dem Menüpunkt „Umwelt“:http://www.ricoh.de
11 Sonstiges
Sämtliche Angaben in diesem Datenblatt stützen sich auf den heutigen Stand unserer Kenntnisse. Sie stellen keine Zusicherung von Eigenschaften des beschriebenen Produktes im Sinne der gesetzlichen Gewährleistungsvorschriften dar.

Letzte Änderung:
Testergebnisse Blauer Engel aktualisiert.
24.11.2009: Redaktionelle Änderungen
Dieses Datenblatt ersetzt alle vorangegangenen Versionen.
