Produkttyp	Digitaler Decoder (HD-Satellitenreceiver)
Modell	EasyOne S-HD 2
Marke	SetOne
Abmessungen (B x T x H)	ca. 18 x 12 x 4 cm
Gewicht	ca. 0.5 kg
Stromversorgung	12V DC, 1A (Netzteil im Lieferumfang)
Leistungsaufnahme	< 10 W (Standby < 1 W)
Videoausgang	HDMI 1.4 (1080p), SCART (FBAS/RGB)
Audioausgang	HDMI (digital), Cinch (analog stereo)
Eingänge	1x F-Buchse (Satellit), 1x USB 2.0 (für Updates/Medien)
Empfang	DVB-S2 (HD), DiSEqC 1.0/1.2, Unicable
Funktionen	HDTV, EPG, Timeraufnahme (USB), Timeshift, Sleeptimer, Kindersicherung
Fernbedienung	IR-Fernbedienung (inkl. Batterien)
Anzeige	LED-Display (Kanalnummer, Uhrzeit)
Gehäusematerial	Kunststoff, schwarz matt
Reinigung	Nur trockenes Tuch verwenden; keine Flüssigkeiten oder Reinigungsmittel
Wartung	Keine regelmäßige Wartung erforderlich; Lüftungsschlitze frei halten
Sicherheitshinweise	Netzteil nur im Innenbereich verwenden; Gerät vor Feuchtigkeit schützen
Ersatzteile	Fernbedienung (Ersatz) und Netzteil beim Hersteller erhältlich
Reparatur	Reparaturen nur durch autorisiertes Fachpersonal; keine vom Benutzer zu öffnenden Teile
Betriebstemperatur	0°C bis 40°C
Lagertemperatur	-10°C bis 60°C
Zubehör im Lieferumfang	Fernbedienung, Netzteil, HDMI-Kabel, Bedienungsanleitung

Häufig gestellte Fragen - EasyOne S-HD 2 SetOne

Wie schließe ich den EasyOne S-HD 2 an?

Wie kann ich Sender suchen?

Warum habe ich kein Bild?

Wie führe ich ein Software-Update durch?

Kann ich mit dem Receiver Aufnahmen machen?

Die Fernbedienung funktioniert nicht. Was tun?

Was bedeutet die Fehlermeldung 'Kein Signal'?

Wie setze ich den Receiver auf Werkseinstellungen zurück?

Kann ich den Receiver auch für DVB-T2 nutzen?

Warum finde ich bestimmte Sender nicht?

BEDIENUNGSANLEITUNG EasyOne S-HD 2 SetOne

mit Videorecorderoption

ENTSORGUNGSHINWEIS....I

SICHERHEITSVORKEHRUNG......II

1. FERNBEDIENUNG & BEDIENFELDBESCHREIBUNG....1

2.0 GRUNDFUNKTIONEN 4

2.1 Einschalten der STB....4

2.2 Power 4

2.3 CH ▲▼ 4

2.4 VOL ◀ 4

2.13 EPG (Elektronischer Programmführer)......6

2.14 TV/Radio 7

2.15 OK....7

2.16 SAT 7

2.17 MULTI 8

2.18 LNB Kurzschluß 8

2.19 Sleep 8

2.20 TXT 8

2.21 Subtitle 8

2.22 GOTO (Suchfunktion)....9

2.23 Zoom 9

2.24 TV/STB 9

2.25 Menu 9

2.26 Format....10

2.27 Exit 10

3. MENU 11

3.1 Installation.... 11

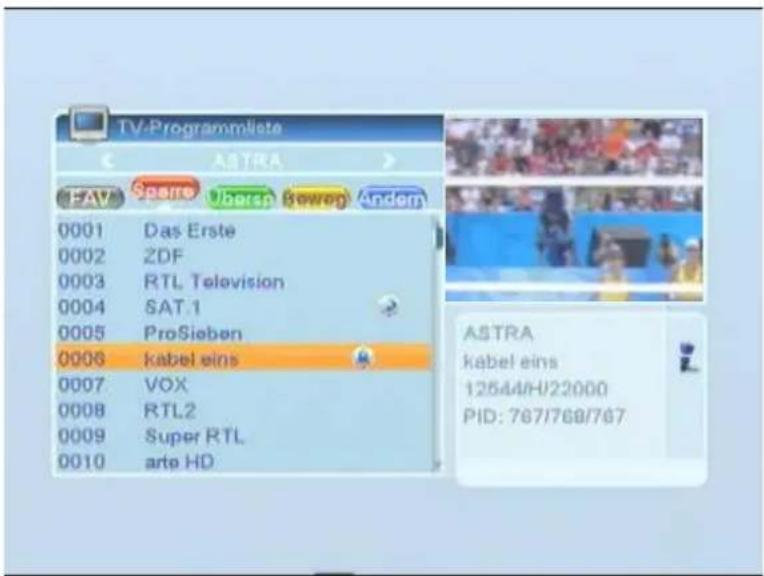

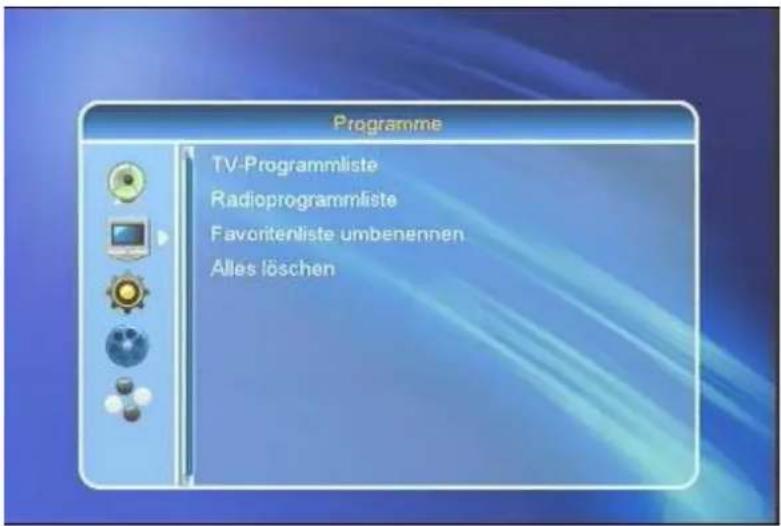

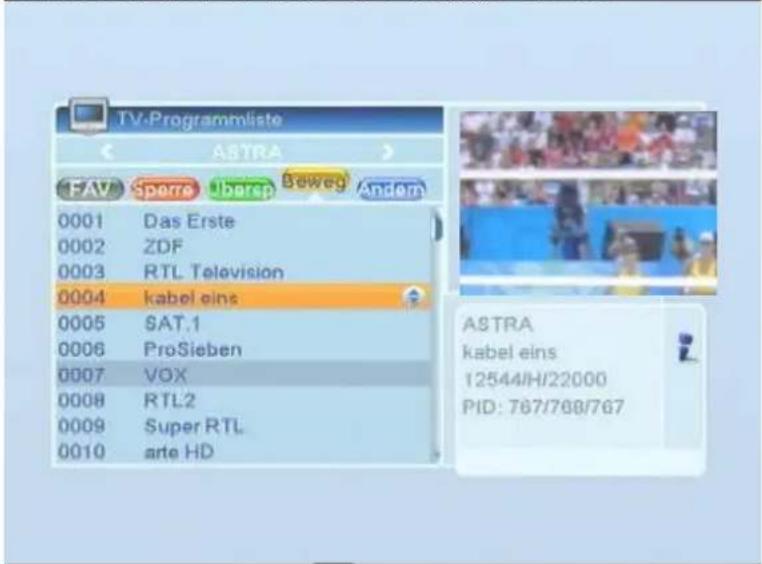

3.2.1 TV-Programmliste 18

3.2.1.1 Favoriten 19

3.2.2 Radioprogrammliste 23

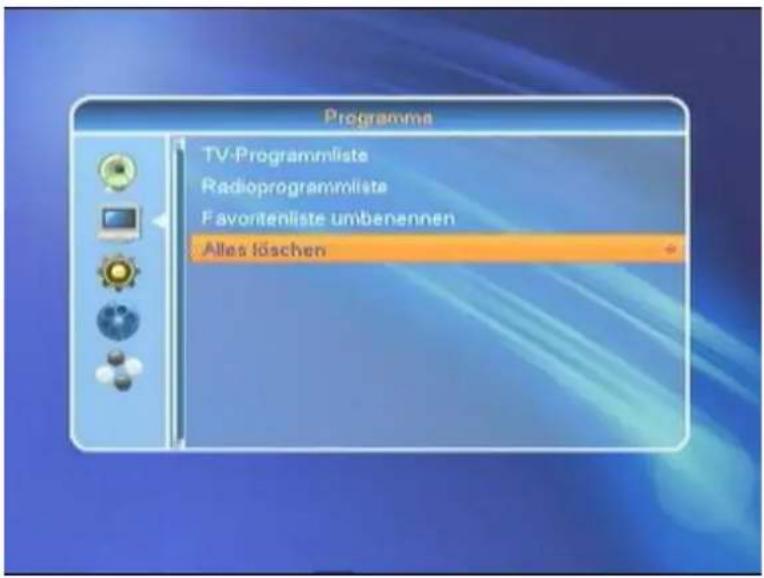

3.2.3 Favoriten umbenennen 23

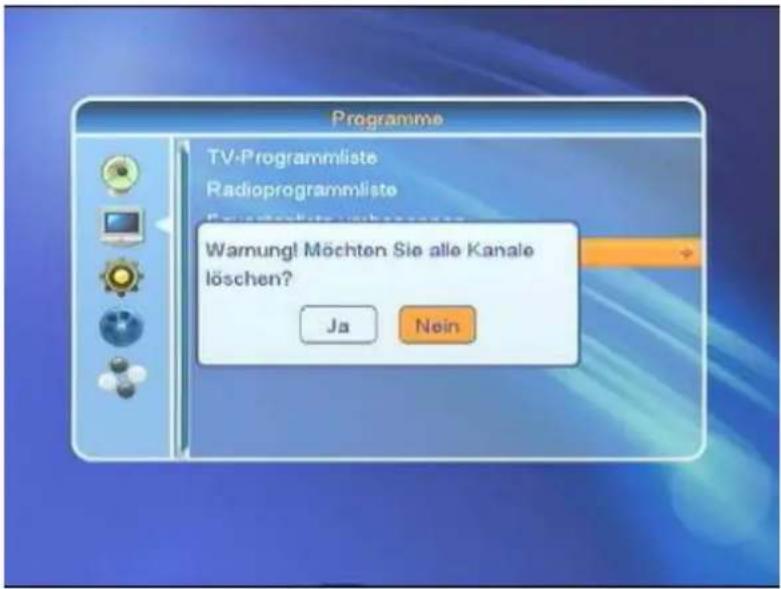

3.2.4 Alles löschen 24

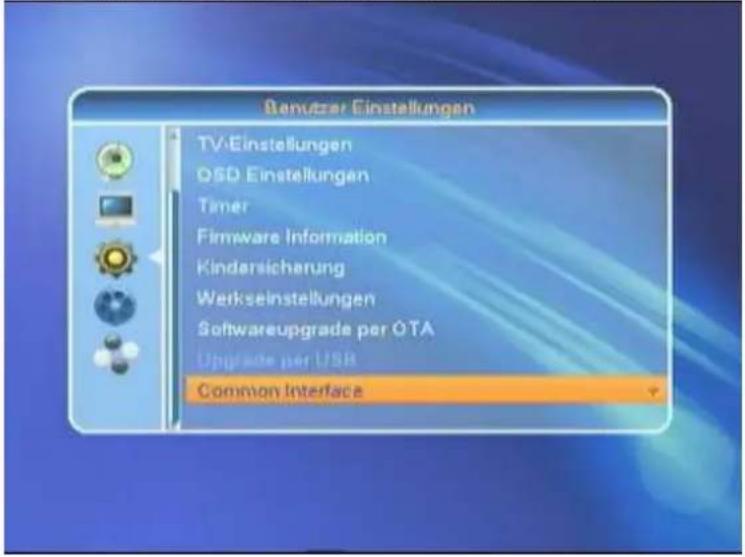

3.3 Benutzereinstellungen.... 25

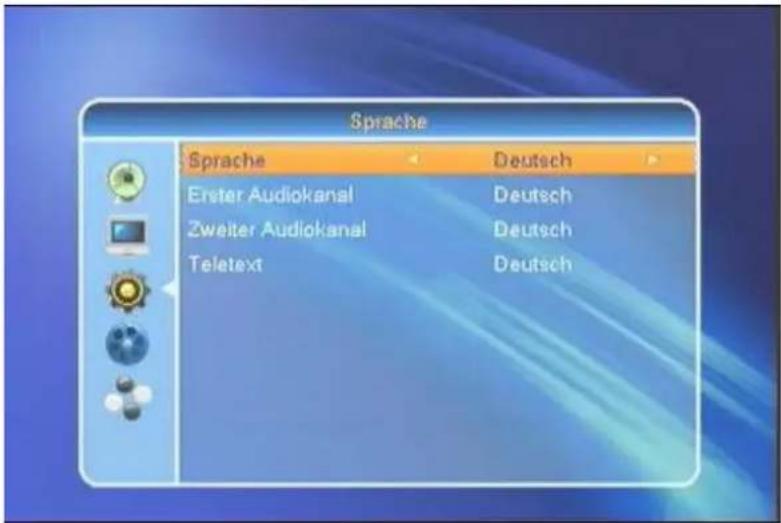

3.3.1 Sprache 25

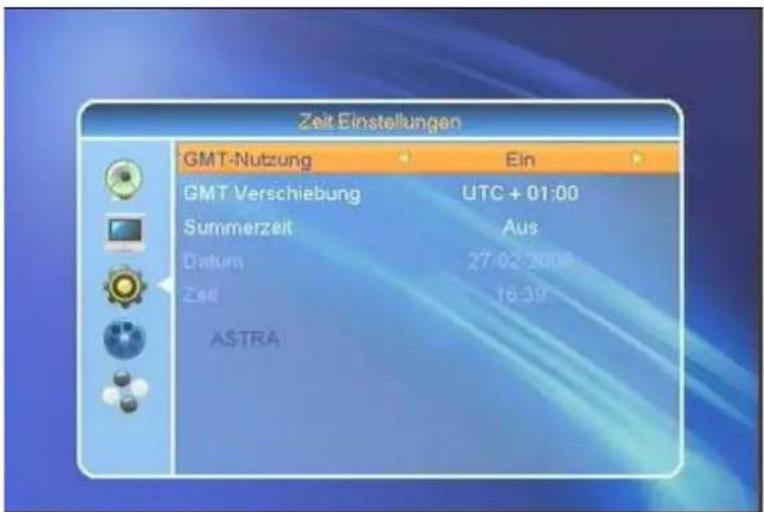

3.3.2 Zeit Einstellungen.... 26

3.3.3 TV-Einstellungen 26

3.3.4 OSD Einstellungen 27

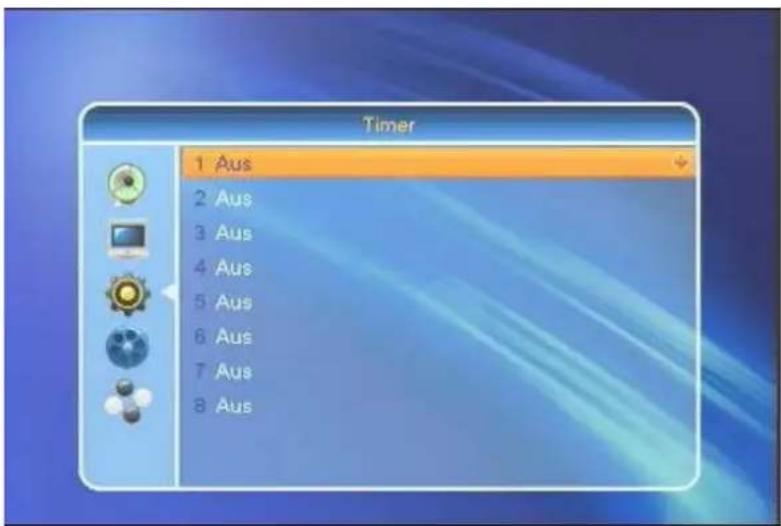

3.3.5 Timer 28

3.3.6 Firmware Informationen 29

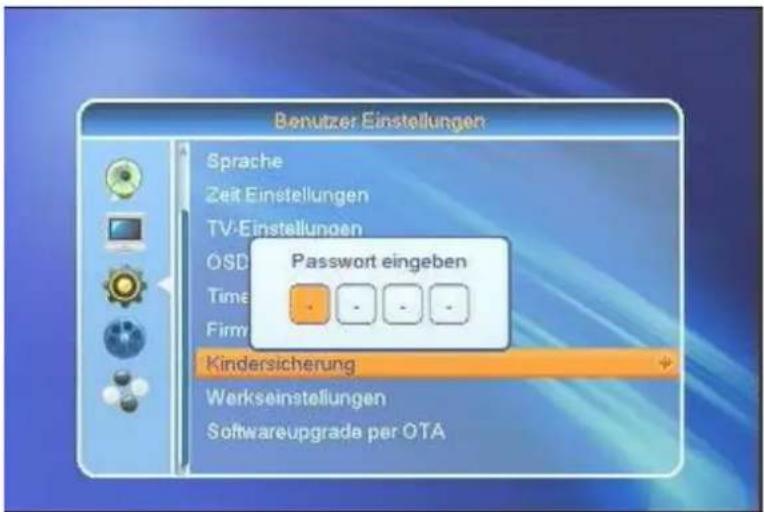

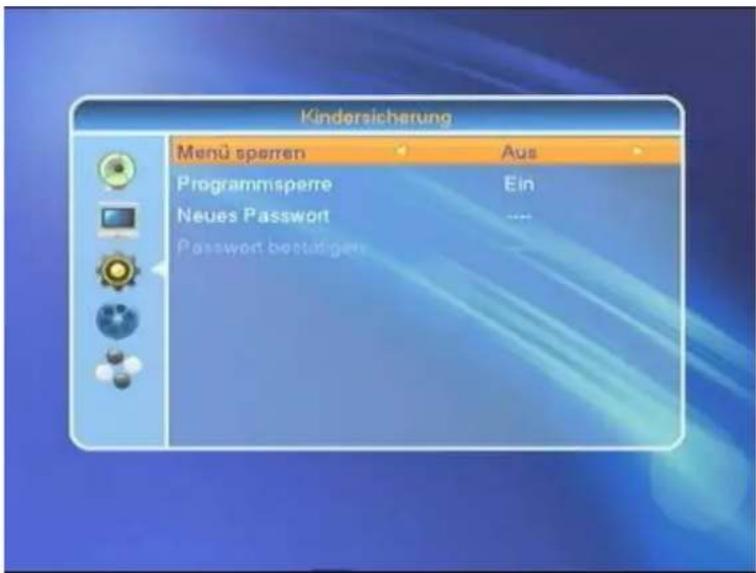

3.3.7 Kindersicherung 29

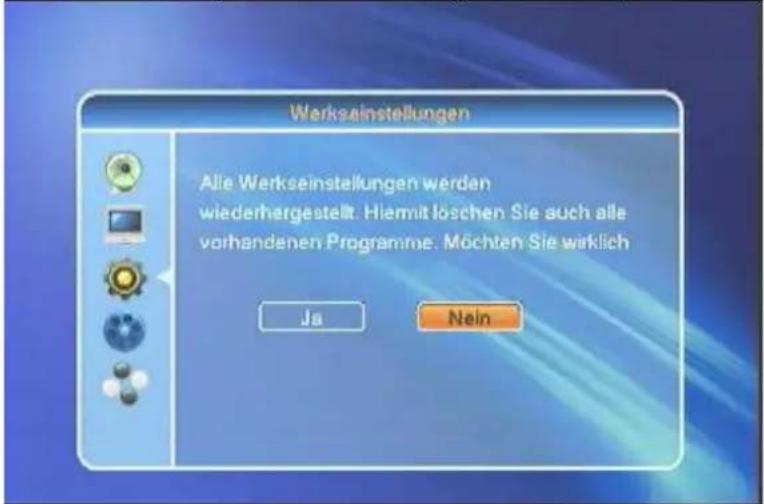

3.3.8 Werkseinstellungen.... 30

3.3.9 Softwareupdate per OTA.... 31

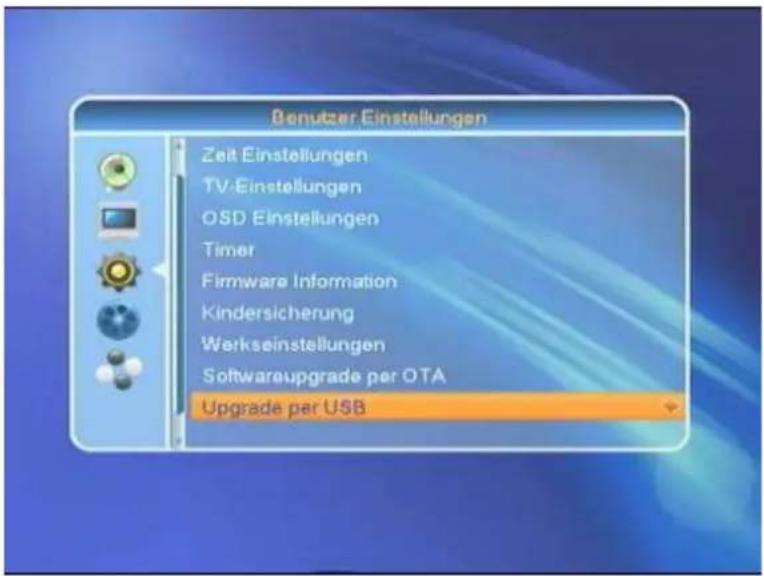

3.3.10 Softwareupdate per USB 32

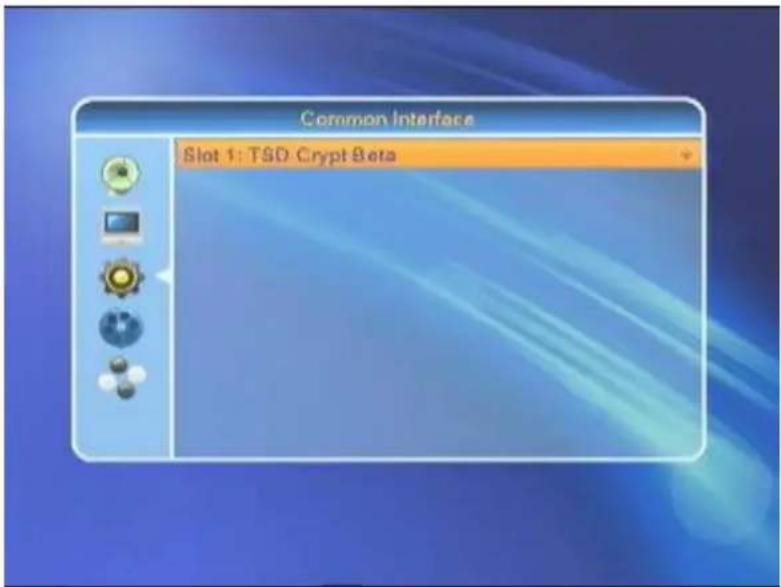

3.3.11 Common Interface 32

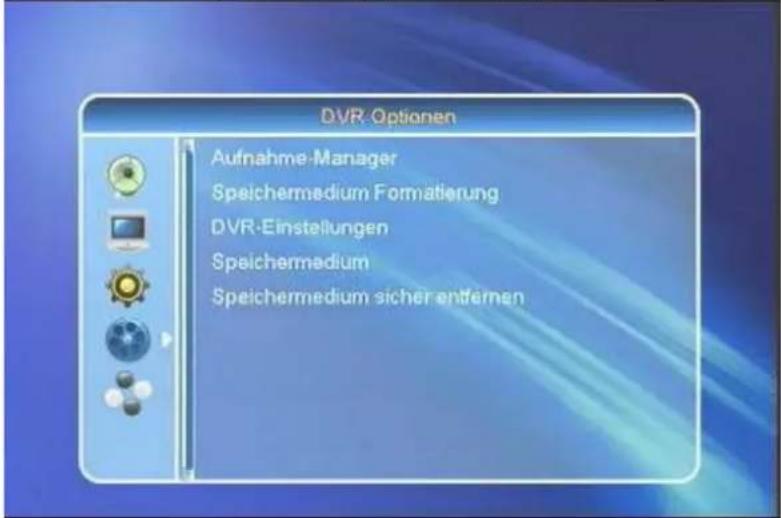

3.4 DVR Optionen 34

3.4.1 Aufnahme-Manager.... 35

3.4.2 Speichermedium Formatierung 36

3.4.3 DVR-Einstellungen 36

3.4.4 Diashow-Einstellungen.... 37

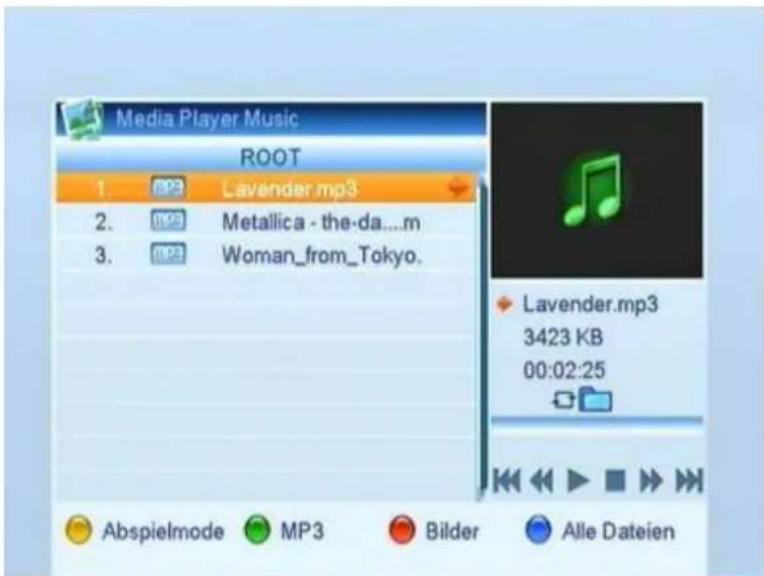

3.4.5 Speichermedium 38

3.4.6 Speichermedium sicher entfernen 41

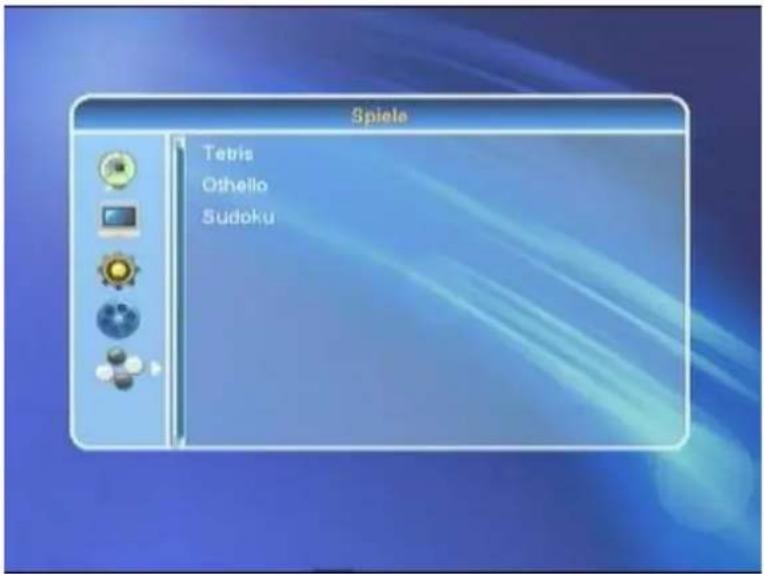

3.5 Spiele 41

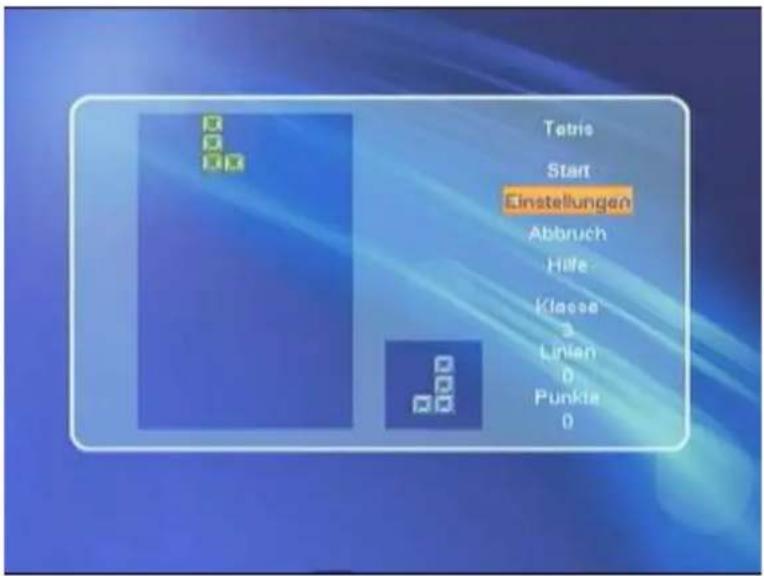

3.5.1 Tetris 42

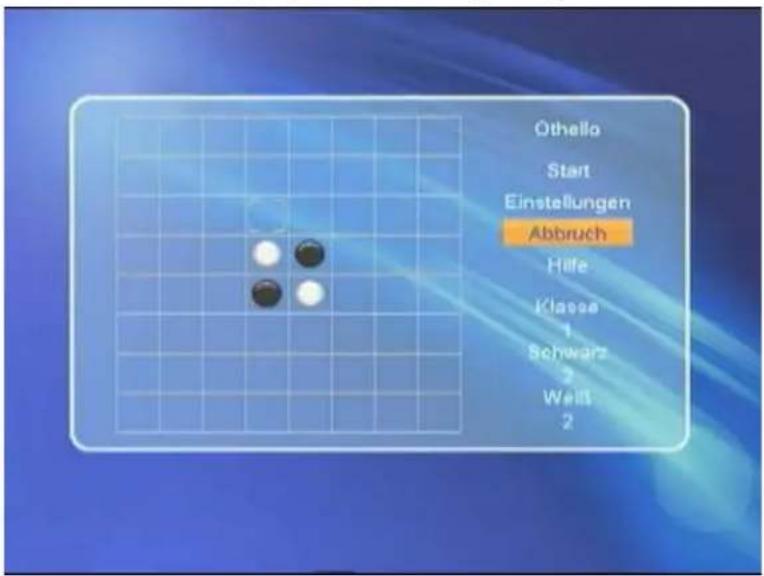

3.5.2 Othello 42

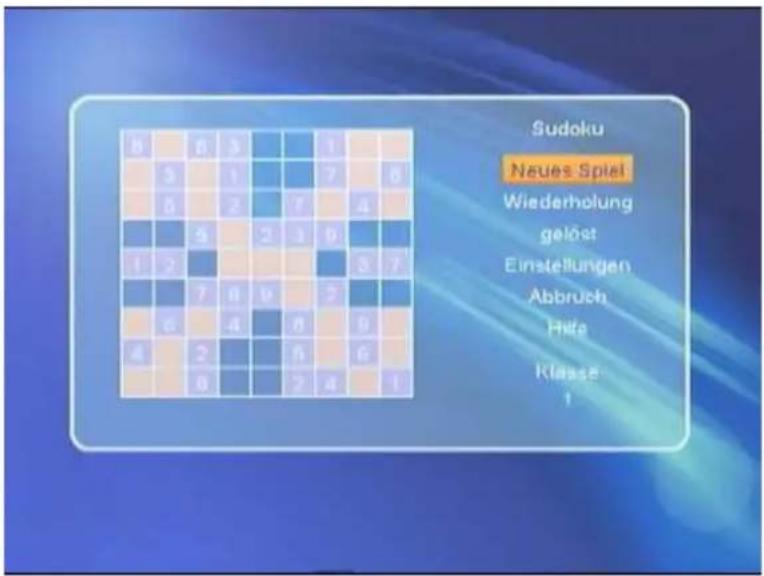

3.5.3 Soduko 43

TECHNISCHE DATEN: 44

KONFORMITÄTSERKLÄRUNG....45

Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das

- Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).

SICHERHEITSVORKEHRUNG

Das Blitzsymbol mit einem Pfeil am Ende im gleichseitigen Dreieck soll den Benutzer auf gefährliche Spannungen hinweisen und Gefahren eines Stromschlages vorbeugen.

Warnung:

Öffnen Sie nicht das Gehäuse, es besteht die Gefahr eines Stromschlags. Wenden Sie sich hierfür nur an qualifiziertes Fachpersonal.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen hinweisen.

WARNUNG: Benutzen Sie die STB nicht in der Nähe von Wasser oder tauchen Sie diese nicht in Wasser. Benutzen Sie das Gerät nicht neben Blumenvasen, Waschbecken, Spülbecken, Waschkübeln, in der Nähe eines Swimmingpools, etc.

WARNUNG: Stellen Sie keine Kerzen oder Lampen auf das Gehäuse. Ansonsten besteht Feuergefahr.

WARNUNG: Das Gerät darf nur an einem Stromnetz betrieben werden, welches den Angaben der Bedienungshinweise oder den Angaben auf dem Gerät entspricht. Falls Sie sich nicht sicher sind, welche Daten Ihr Stromnetz hat (zum Beispiel 120 oder 230V), fragen Sie Ihren Händler oder Energieversorger vor Ort.

WARNUNG: In diesem Produkt kommen Dioden zum Einsatz. Öffnen Sie das Gerät auf keinen Fall, berühren Sie nichts im Inneren des Geräts. Fragen Sie Ihren Händler vor Ort nach technischer Wartung, wenn eine Öffnung notwendig ist.

Beachten Sie: Um einen störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch und bewahren Sie diese zum späteren Nachlesen auf.

Gerätereinigung: Nachdem das Gerät ausgeschaltet ist, können Sie das Gehäuse, das Bedienfeld und die Fernbedienung mit einem weichen, mit einer milden Waschmittellösung befeuchteten Stofftuch reinigen.

Zubehör: Nutzen Sie niemals Zubehör und/oder Zusatzgeräte ohne Genehmigung des Herstellers; solches Zubehör kann zu Feuer, Stromschlag oder anderen Personenschäden führen.

Aufstellungsort: Schlitze und Öffnungen im Gehäuse dienen der Belüftung. Sie vermeiden eine Überhitzung des Geräts. Schließen Sie diese Öffnungen nicht. Die STB darf nicht auf ein Bett, Sofa oder andere weiche Unterlagen gestellt werden, um eine Verschließung dieser Öffnungen zu vermeiden, stellen Sie die STB auch nicht auf einen Heizkörper oder einen Heizlüfter.

Schutz des Netzkabels: Das Netzkabel sollte so verlegt werden, dass es nicht im Gehbereich liegt. Achten Sie bitte besonders auf Leitungen bei den Steckern, Kupplungen und an der Stelle, an der sie das Gerät verlassen.

Eindringen von Gegenständen oder Flüssigkeiten: Stecken Sie niemals Gegenstände in die Öffnungen der STB, sie könnten in Kontakt mit gefährlichen Spannungen oder Überbrückungspunkten kommen, was zu Feuer oder Stromschlägen führen kann. Lassen Sie niemals Flüssigkeit auf das Gerät laufen.

Beachten Sie: Im Falle von starken Temperaturschwankungen kann sich im inneres des Gerätes Kondensat bilden, dann, ist ein störungsfreier Betrieb nicht gewährleistet. Um dieses Problem zu lösen, schalten Sie das Gerät aus und warten Sie ca. zwei Stunden, bis die Feuchtigkeit verdunstet ist.

Ersatzteile: Falls Ersatzteile erforderlich sind, sorgen Sie dafür, dass der Servicetechniker nur Originalersatzteile bzw. vom Hersteller freigegebene Austauschteile mit gleicher Charakteristik verwendet. Nicht zugelassene Ersatzteile können Feuer, Stromschläge oder andere Gefahren verursachen.

Sicherheitstest: Verlangen Sie vom Servicetechniker nach allen Wartungs- bzw. Reparaturarbeiten einen vollständigen Sicherheitstest, um sicherzustellen, dass Ihr Gerät in einwandfreiem Zustand ist.

1. Fernbedienung & Bedienfeldbeschreibung

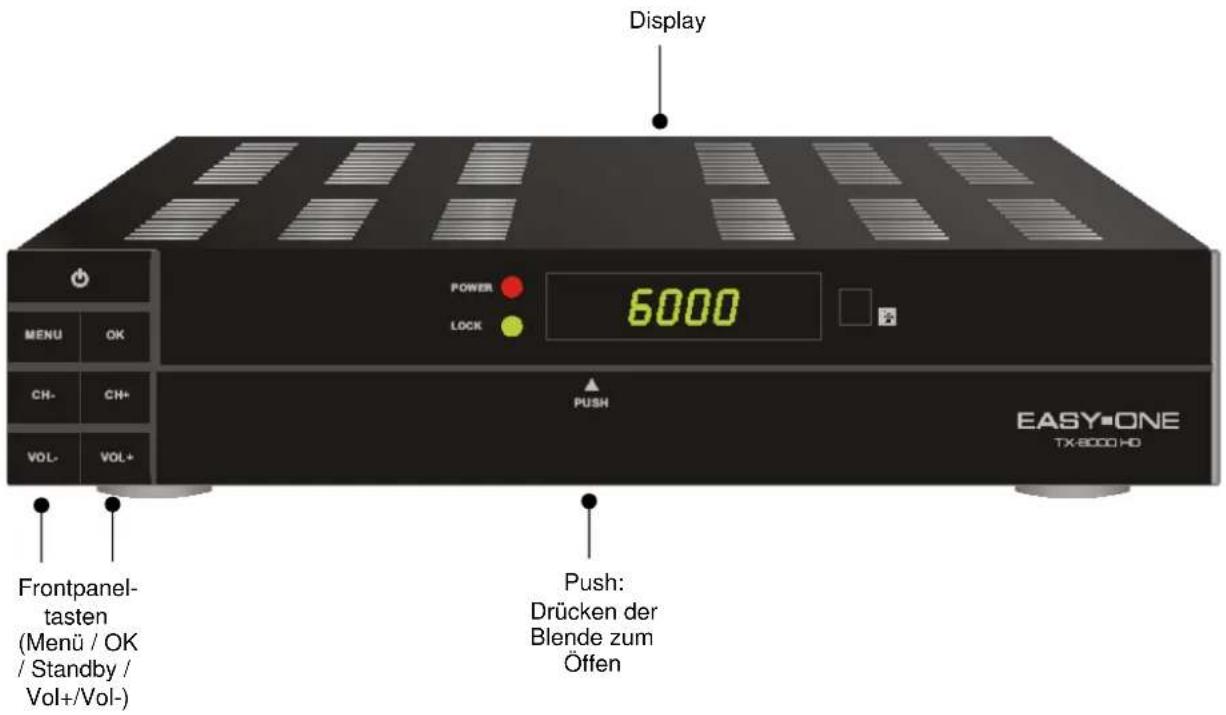

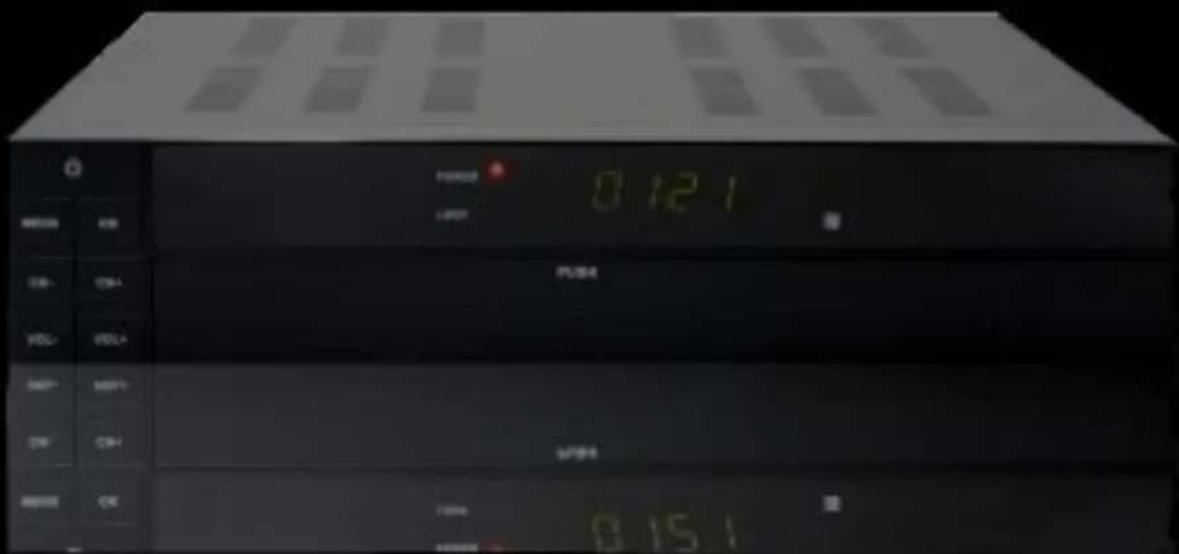

1.1 Beschreibung der Vorderseite

1. Standby: Zum Umschalten zwischen Betrieb und Stand-by-Modus
2. Display (4-Digit/7-Segment): Zeigt im Betriebszustand die empfangene Kanalnummer und im Stand-by-Modus die Zeit an.
3. Remote Sensor: Erkennt die Infrarotsignale der Fernbedienung.
4. VOL+/-: Zum Ändern der Lautstärke im TV-Modus und zum Steuern des Cursors, zum Ändern von Werten oder Nummern im Menü.
5. MENU: Zum Öffnen des Hauptmenüs oder zum Verlassen des aktuellen Menülevels.
6. OK: Zum Öffnen von Untermenüs und zum Bestätigen von Menüpunkten im Menü oder zum Öffnen der Kanalliste im TV-Modus.
7. CH+/-: Zum Wechseln der Kanäle oder zur Navigation und Änderung von Werten im Menü.
8. Common Interface Schacht (Hinter der Blende) zum Enschlüsseln von PayTV Programmen in Kombination mit der entsprechend freigeschalteten Smart Card – bitte fragen sie dazu Ihren Fachhändler

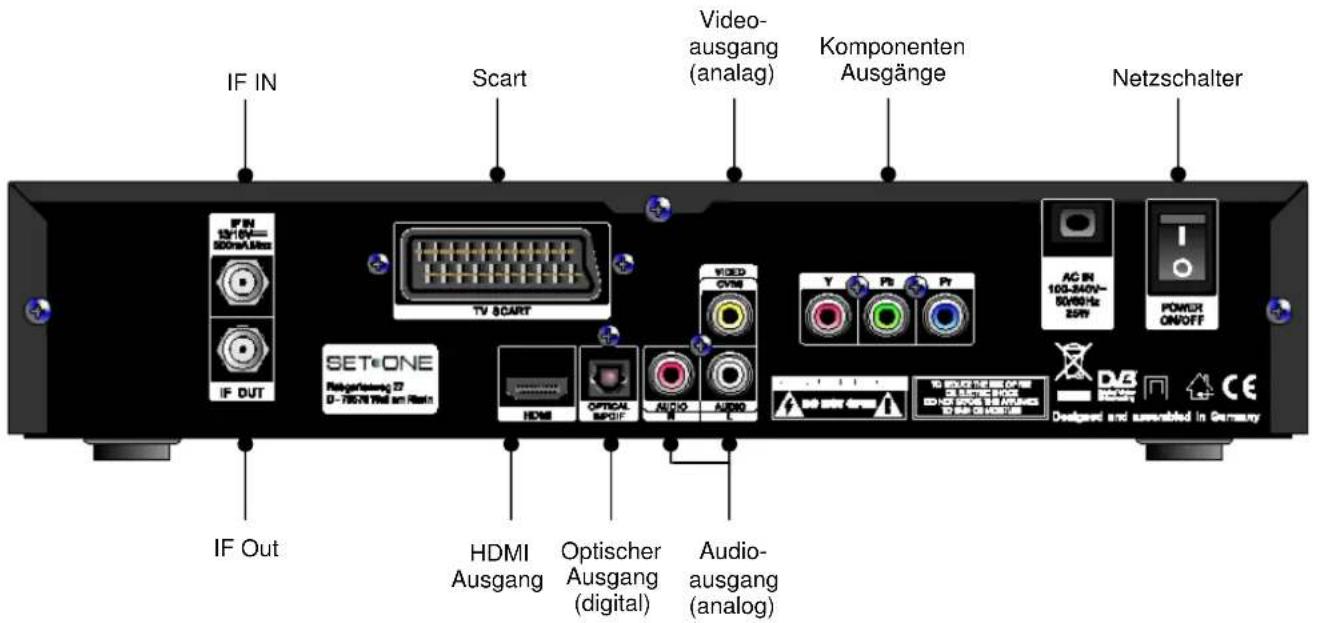

1.2 Beschreibung der Rückseite

1. IF OUT: Satellitenausgang für die Kaskadierung mit anderen Geräten
   Beachten Sie: Der gleichzeitige Betrieb eines weiteren Receivers funktioniert nur bei eingeschränkter Kanalauswahl.
2. IF IN Satelliteneingang
3. Optischer Digitalaudioausgang (AC3)
4. AC IN Netzeingangskabel
5. Netzschalter (Power ON/OFF)
6. VIDEO / AUDIO HiFi-Ausgänge für eine Stereoanlage oder einen Monitor
7. TV SCART SCART-Ausgang für den Anschluß an ein TV-Gerät
8. YpbPr: Komponenten Ausgänge
9. HDMI: Digitaler Ausgang für die Übertragung von Audio und Video Daten.

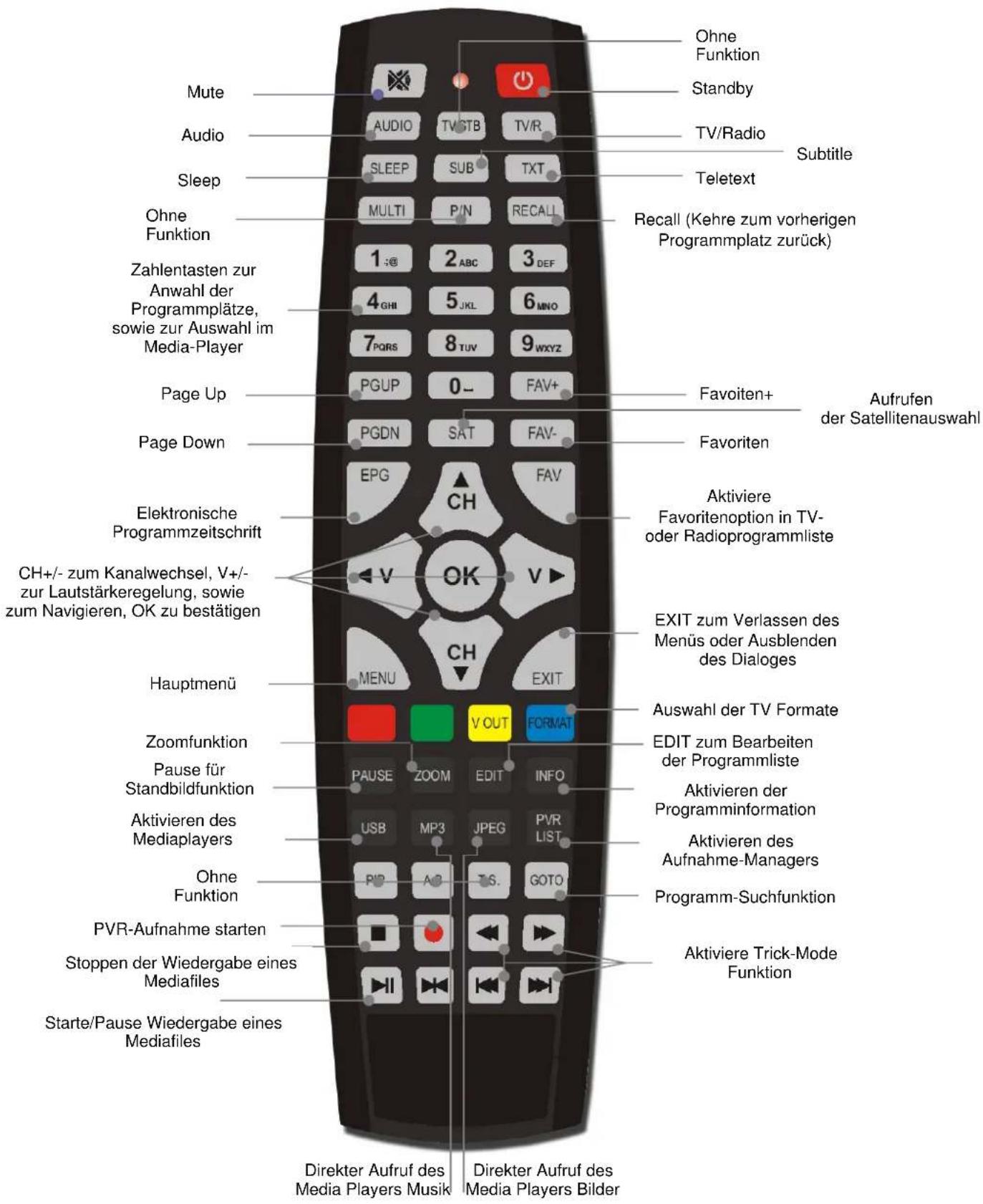

1.3 Fernbedienung

2.0 Grundfunktionen

2.1 Einschalten der STB

Schalten Sie den [Geräte-Hauptstrom] Schalter ein. Wenn Sie die STB zum ersten Mal einschalten, wird der erste Kanal der Standard-Kanalliste angezeigt. Bei weiterer Inbetriebnahme zeigt die STB den Kanal an, der vor dem letzten Ausschalten angezeigt wurde.

2.2 Power

1. Drücken Sie die [Power]-Taste, um das Gerät vom TV-Modus in den Stand-by-Modus zu schalten.
2. Im Stand-by-Modus drücken Sie erneut die [Power]-Taste, um zurück in den TV-Modus zu schalten. Der letzte aktive Sender wird angezeigt.
3. Um die STB vollständig auszuschalten, betätigen Sie den Hauptstromschalter auf der Geräterückseite.

2.3 CH ▲▼

Im TV-Modus drücken Sie [CH▲▼], um den Kanal zu wechseln.

2.4 VOL

Im TV-Modus drücken Sie [VOL ◀ ▶], um die Lautstärke einzustellen.

2.5 Channel Number

Im TV-Modus können Sie die Kanalnummer direkt mit Ihrer Fernbedienung eingeben und die Nummer mit der OK-Taste bestätigen, um zum gewünschten Kanal zu wechseln.

2.6 Mute

1. Drücken Sie die [Mute ▶] Taste, um die Tonwiedergabe abzuschalten. Auf dem Bildschirm wird ein Symbol angezeigt, das auf die Stummschaltung hinweist.
2. Drücken Sie erneut die [Mute ▶] Taste, um den Ton wieder einzuschalten.

2.7 Pause

1. Im TV-Modus drücken Sie die [Pause] Taste, um die Anzeige anzuhalten. Der Ton des Kanals läuft weiter.
2. Drücken Sie erneut [Pause], um die Anzeige ab dem aktuellen Zeitpunkt wieder fortzusetzen.

2.8 Recall

Wenn Sie die [Recall] Taste drücken, können Sie zwischen dem aktuellen und dem vorherigen Kanal wechseln.

2.9 FAV

1. Im TV-Modus drücken Sie die [FAV] Taste, um das Favoritengruppen -Fenster auf dem Bildschirm anzuzeigen. Die jeweilige Favoritenliste wird zuvor durch Drücken der EDIT-Taste und durch Aufrufen der TV Programmliste, sowie durch das Zuordnen der gewünschten Programme mit Fav bewerkstelligt.
2. Im Favoritengruppen-Fenster können Sie den gewünschten Favoritenkanal mit [CH▲▼] auswählen und mit [OK] bestätigen, um zu diesem zu gelangen. Bei größeren Gruppen können Sie mit [Page Up/Page Down] navigieren.
3. Mit [VOL ◀ ▶] können Sie verschieden Favoritengruppen auswählen.

2.10 FAV +/-

1. Im TV-Modus drücken Sie die [FAV +/-] Tasten, um direkt zwischen den Favoritenkanälen in der aktuellen Favoritengruppe zu wechseln.
2. Die Reihenfolge der Favoritenkanäle entspricht der in der entsprechenden Favoritengruppen-Liste.
3. Drücken Sie [Exit], um das Favoritengruppen-Fenster zu schließen.

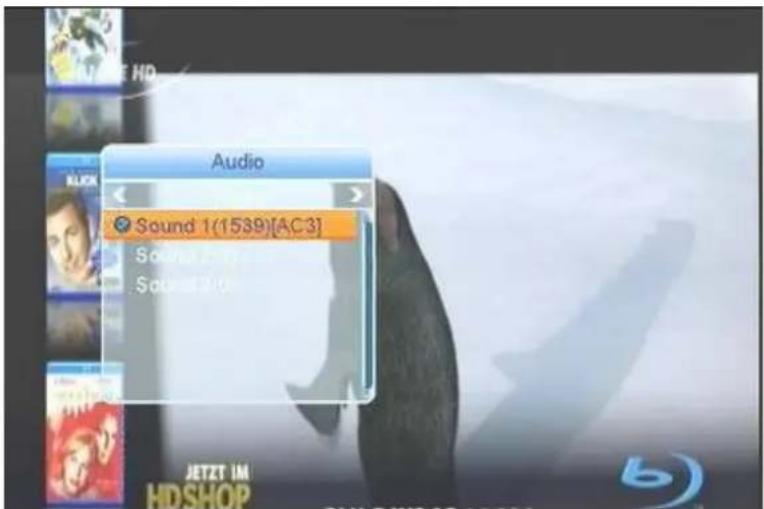

2.11 Audio

1. Im TV-Modus drücken Sie die [Audio] Taste, um das Audio-Modus Fenster zu öffnen.

Wählen Sie den einzustellenden „Audio Track“ mit [CH▲▼] und ändern Sie den „Audio Modus“ zwischen, Stereo, Mono, Rechts/Links mit [VOL◀▶].

2.12 INFO

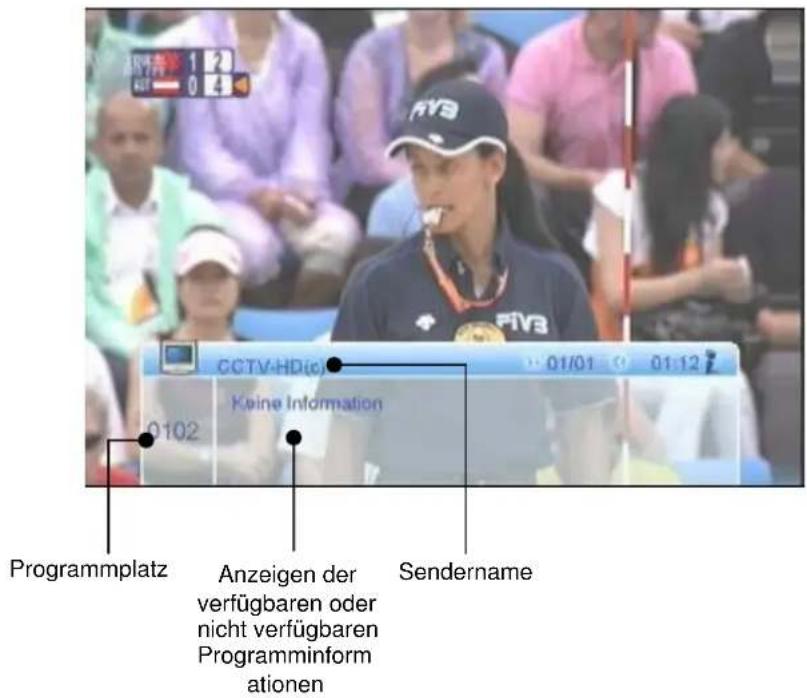

Im TV-Modus können Sie mit der [INFO] Taste den Informationsbildschirm öffnen und im Fenster werden die Parameter des aktuellen Kanals angezeigt. Die Verfügbarkeit von sogenannten Service Information (SI-Daten) ist vom jeweiligen Programmanbieter abhängig.

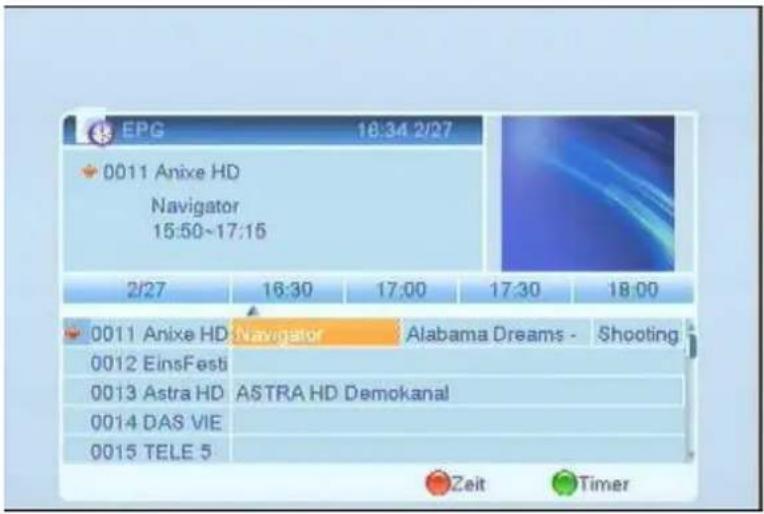

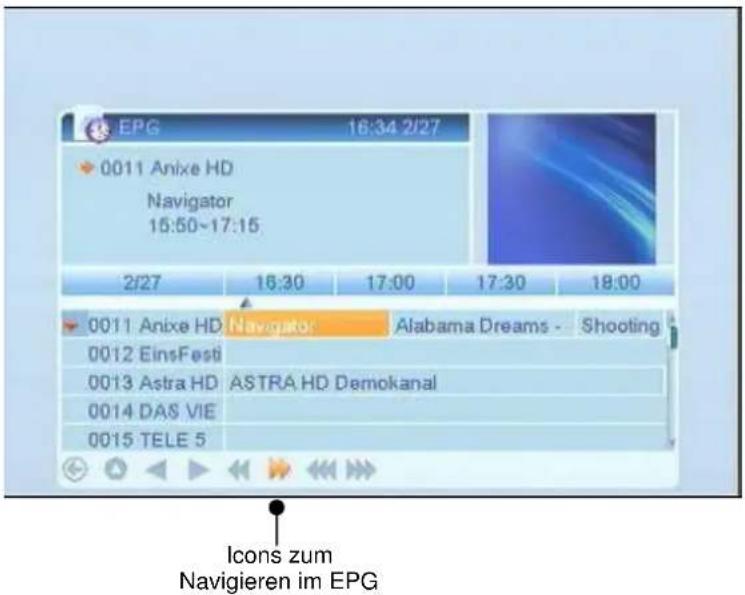

2.13 EPG (Elektronischer Programmführer)

Die STB enthält einen elektronischen Programmführer (EPG), der Ihnen Informationen über die aktuellen Programme bestimmter Kanäle wie Sendungsname, Untertitel, Beschreibung, Start- und Endzeit bietet. Dieses Feature hängt vom Service des Kanalanbieters ab. Drücken Sie die [EPG] Taste, um das EPG-Fenster zu öffnen.

1. Drücken Sie die Taste "Zeit" [ROT], erhalten Sie folgenden Dialog:

1. Wählen Sie mit [VOL◀▶] die jeweiligen Icons zum Navigieren, durch Drücken der OK-Taste herhalten Sie die gewünschte Tageszeit. EXIT schliesst diesen Dialog.

Zurück zum vorherigen Menü

Zurück zur aktuellen Zeit

Navigieren im 12 stündlichen Intervall

Navigieren im 2-stündlichen Intervall

Navigieren in täglichem Intervall

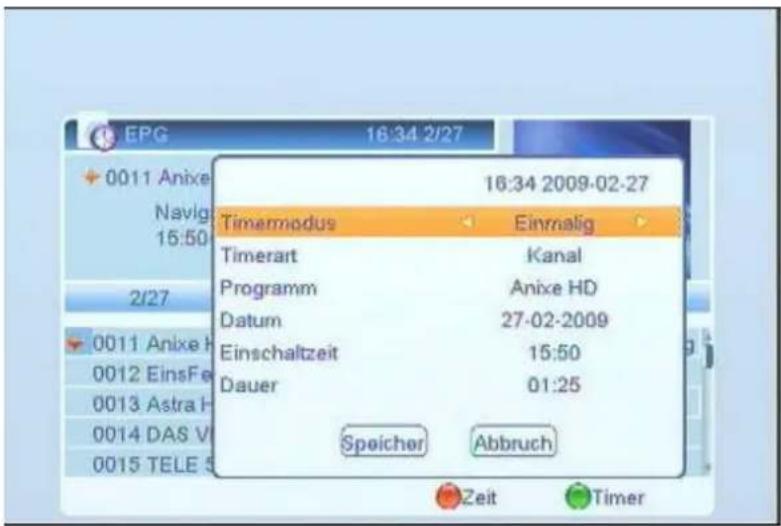

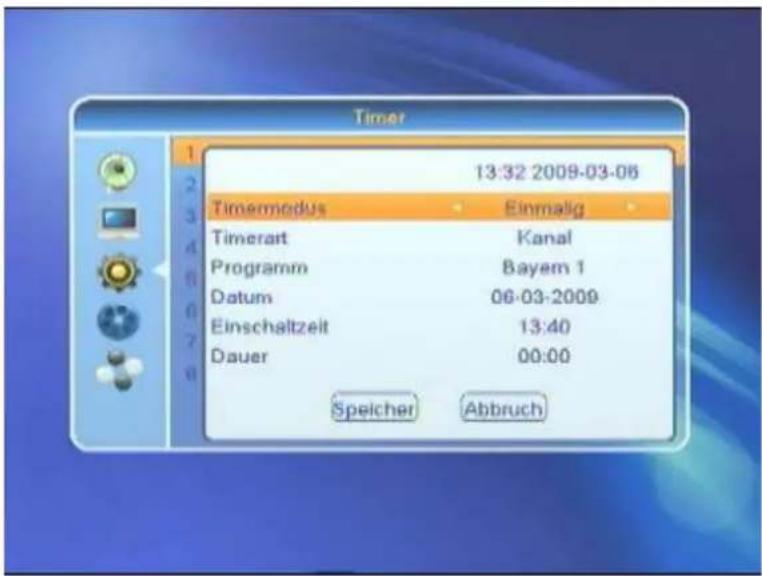

1. Drücken Sie die Taste [GRÜN], um den gewünschten Timer zu setzen.

Zum Navigieren, drücken Sie [CH ▲ ▼ VOL ◀ ▶ ] und setzten Sie das gewünschte Datum, sowie Ein- und Ausschaltzeit mit den Zifferntasten. Zum Bestätigen wählen Sie „Speicher“.

2.14 TV/Radio

Im TV-Modus drücken Sie die [TV/R], um in den Radio-Modus zu wechseln. Im Radio-Modus drücken Sie erneut [TV/R], um in den TV-Modus zurückzuwechseln.

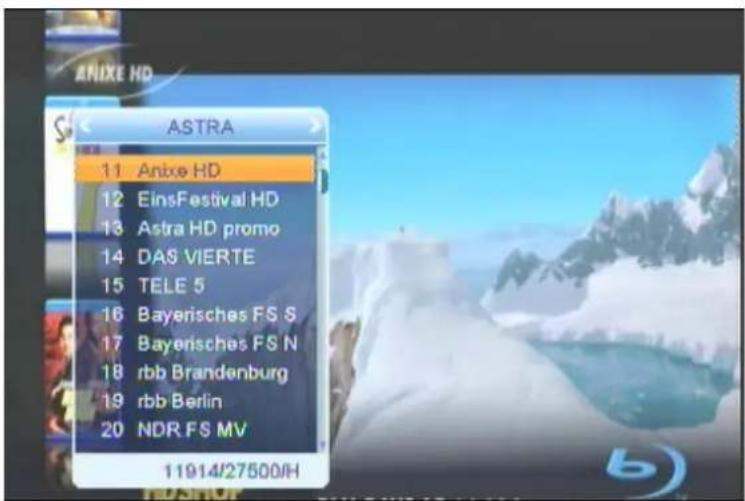

2.15 OK

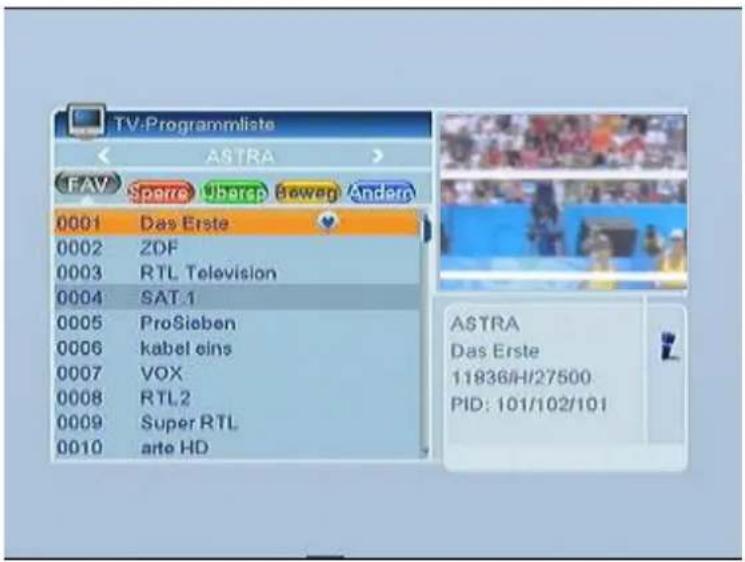

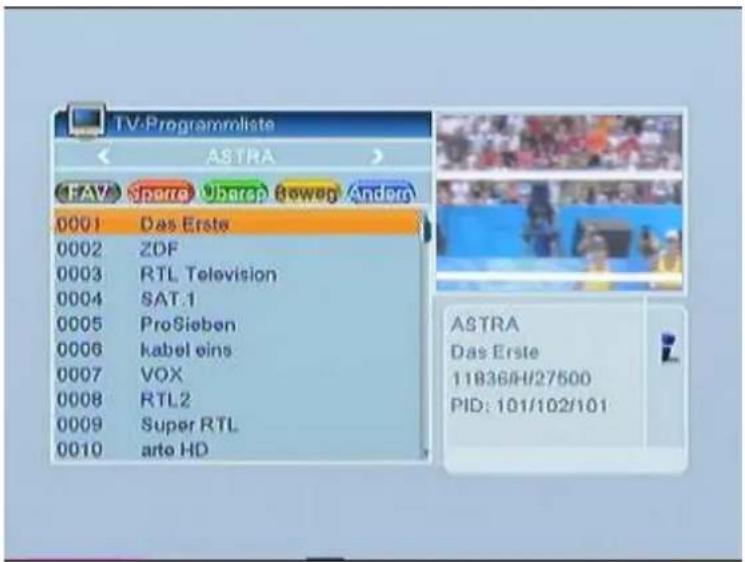

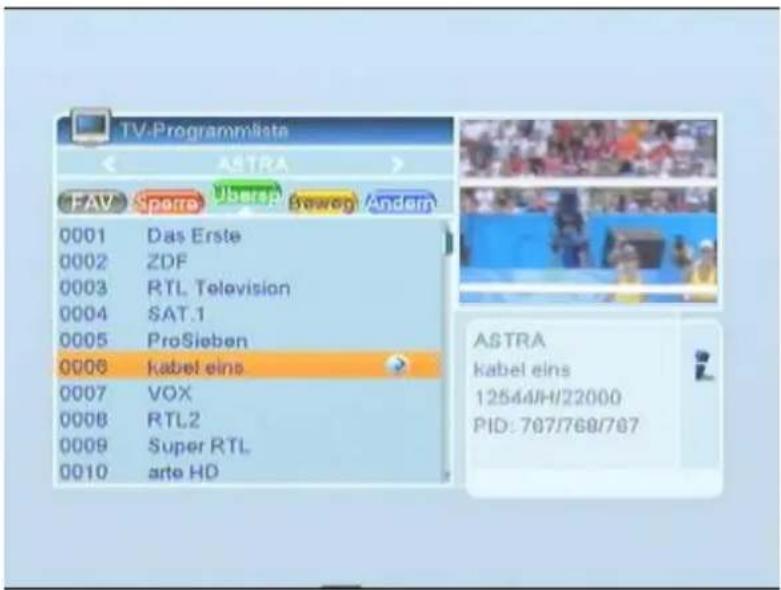

1. Drücken Sie im TV-Modus die [OK] Taste, um das Fenster "Kanalliste" zu öffnen.

2.16 SAT

1. Im TV-Modus drücken Sie [VOL ◀ ▶], um direkt zwischen den Satelliten zu wechseln.
2. Im TV-Modus drücken Sie die [SAT] Taste, um die Satellitenliste zu öffnen und entsprechend auszuwählen.

2.17 MULTI

Im TV-Modus drücken Sie die [MULTI] Taste, um in den Multi-Picture-Modus zu gelangen.

1. Im Multi-Pictures-Modus werden auf dem Bildschirm neun Kanal-Vorschaufenster (statisch) angezeigt, angefangen mit dem aktuellen Kanal. Dabei wird nur das markierte Vorschauprogramm fortlaufend abgespielt.
2. Drücken Sie [CH▲▼VOL◄►], um den markierten Kanal zwischen den Vorschauprogrammen zu wechseln.
3. Mit den Zifferntasten [1] \~ [9] können Sie die Markierung direkt auf den zugehörigen Kanal bewegen.
4. Mit [OK] gelangen Sie zum markierten Kanal im Vollbildmodus.

2.18 LNB Kurzschluß

Bei einem Kurzschluß im LNB wird der Anwender mit "LNB Kurzschluß!" auf dem Bildschirm darauf hingewiesen. Bitte überprüfen Sie Ihre Kabel und Anschlüsse auf Kurzschluß. Wenn der Kurzschluß beseitigt ist, verschwindet der Warnhinweis.

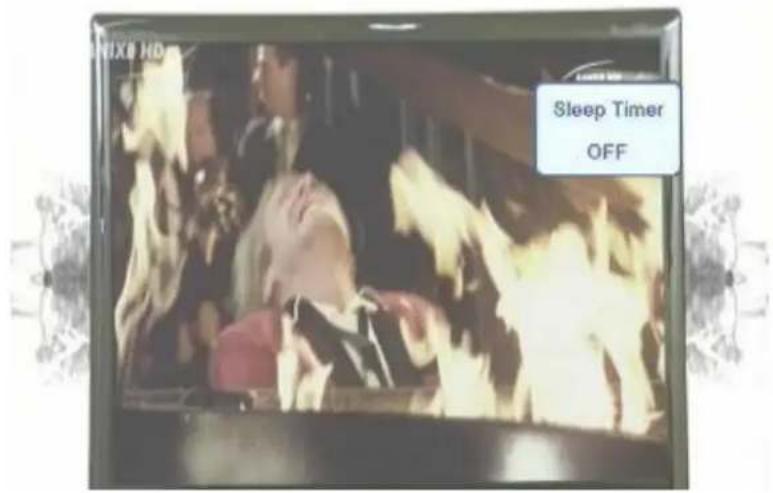

2.19 Sleep

1. Drücken Sie die [Sleep] Taste im TV-Modus, um den Ausschalttimer (Sleep Timer) einzustellen. Es erscheint "Sleep Timer AUS / Sleep Timer 10 / Sleep Timer 30 / Sleep Timer 60 / Sleep Timer 90 / Sleep Timer 120".2.
2. Wenn Sie eine Ausschaltzeit einstellen, wechselt das System nach Ablauf der gewählten Zeitperiode in den Stand-by-Modus.

2.20 TXT

1. Drücken Sie die [TXT] Taste im TV-Modus, um die Teletext-Seite zu öffnen. Die Unterstützung dieses Service hängt vom Kanalanbieter ab.
2. Wenn der Kanal keinen Teletext anbietet, wird "Keine Teletext-Daten" auf dem Bildschirm angezeigt.

2.21 Subtitle

Drücken Sie die [SUB] Taste im TV-Modus, um die Subtitle ein- oder auszuschalten. Die Unterstützung dieses Service hängt vom Kanalanbieter ab.

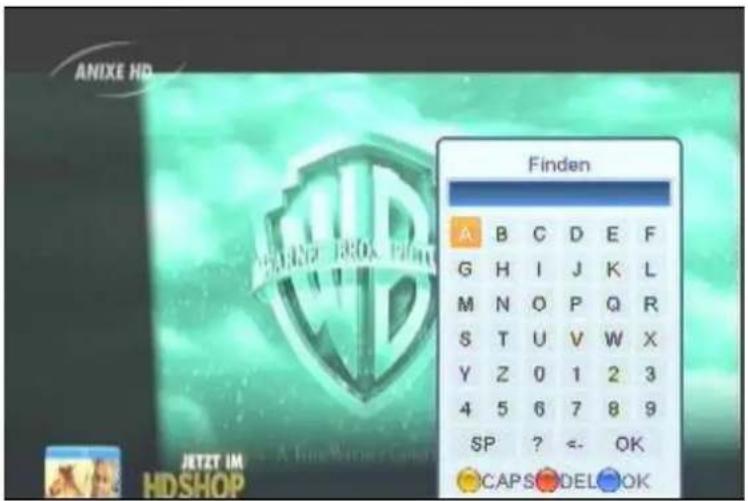

2.22 GOTO (Suchfunktion)

Drücken Sie die [Goto] Taste im TV-Modus oder die Taste [GELB] in der Senderliste, um die Programmsuchfunktion auszuwählen, mit den Tasten

[CH▲▼VOL◄►] navigieren Sie und mit [BLAU] zum Bestätigen, mit [ROT] zum Löschen.

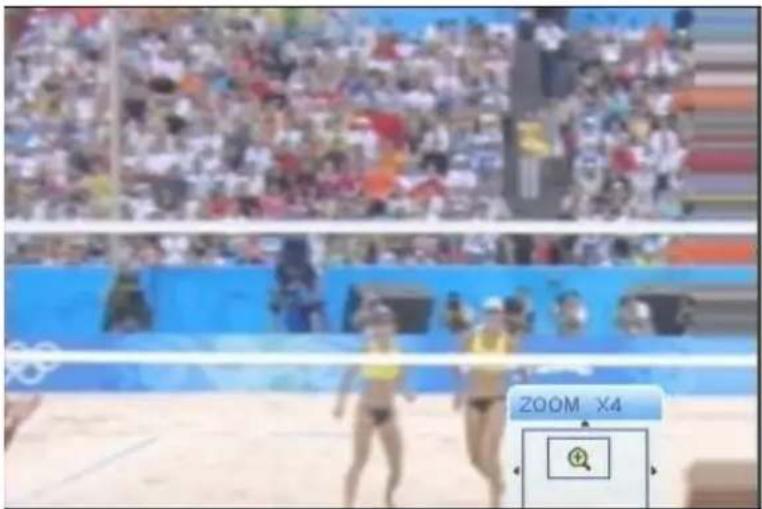

2.23 Zoom

1. Drücken Sie [ZOOM] um die „Bild-Vergrösserungsfunktion“ zu aktivieren

1. Drücken Sie [ZOOM] erneut und das Videobild vergrößert sich je nach Eingabe auf x1, x2, x4, x6, x8, x12, x16.
2. Mit [EXIT] wir die ZOOM-Funktion beendet.

2.24 TV/STB

Drücken Sie [TV/STB], um zwischen den TV- und STB Modus zu wechseln.

2.25 Menu

Drücken Sie [MENü], um das Hauptrmenü auf zu rufen, erneutes Drücken, um dieses wieder zu verlassen.

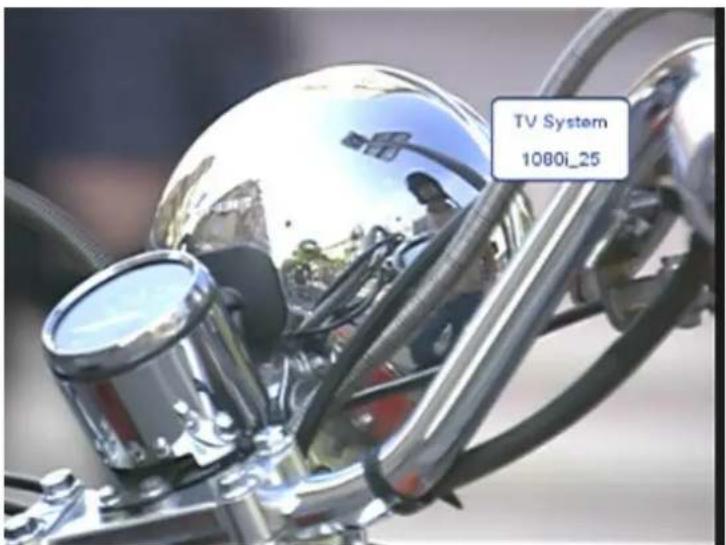

2.26 Format

Drücken Sie [Format / Blaue Taste] im Vollbildmodus, um zwischen den unterschiedlichen Video Auflösungen zu wählen: 576i -> 480i -> 576P -> 480P -> 720P_50 -> 720P_60 -> 1080i_25 -> 1080i_30.

Drücken Sie [EXIT] um das jeweilige Menü zu verlassen.

3. Menu

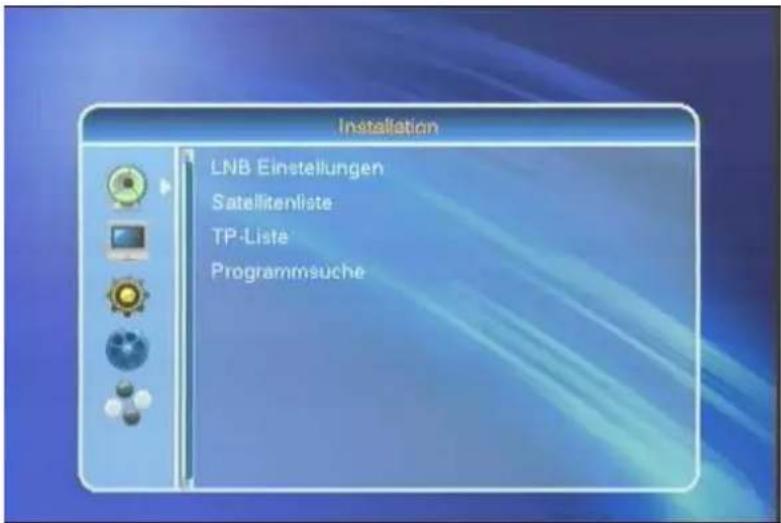

3.1 Installation

Wenn Sie das Hauptmenü auswählen, lautet die erste Rubrik "Installation". Das dargestellte Fenster sieht wie folgt aus:

1. Drücken Sie [CH▲▼VOL◄►], um zwischen LNB Einstellungen, Satellitenliste, TP-Liste und Programmsuche auszuwählen.

2. Drücken Sie [OK], um zum gewählten Punkt zu gelangen.

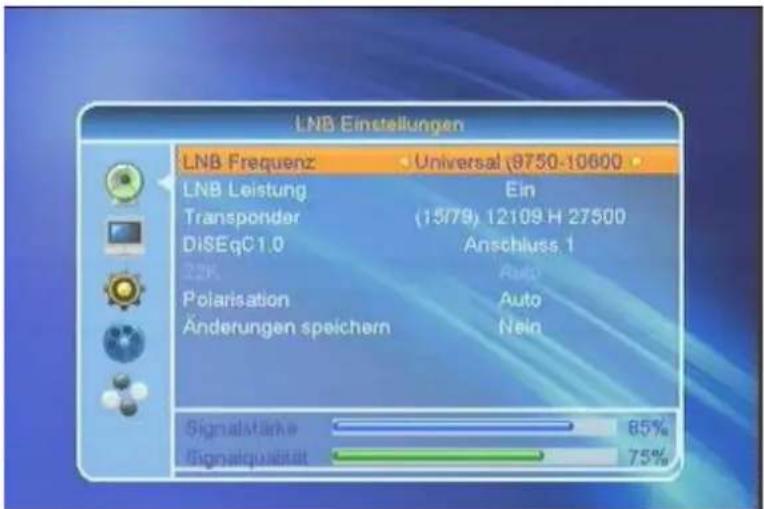

Drücken Sie [VOL ◀ ▶], um zu "LNB Einstellungen" zu gelangen, es erscheint ein Fenster wie unten dargestellt:

1. LNB Frequenz: Drücken Sie [VOL ◀ ▶], um zwischen "Universal", „Twin“, „Benutzer“ und C-Band asuzuwählen.

Zum Beispiel: Wenn Sie einen SingleLNB benutzen, sollten Sie die "Universal" auswählen.

22K: Benutzen Sie [VOL ◀ ▶], um "EIN" oder "AUS" zu schalten. Das 22kHz Signal wird bei KU Universal LNB benutzt, um zwischen Niederfrequenz- und Hochfrequenzband umzuschalten.

! Beachten Sie: Wenn Sie den LNB Typ auf "Universal" einstellen, können Sie 22K nicht verändern. DiSEqC1.0: Benutzen Sie [VOL ◀ ▶], um die DiSEqC Schalteroptionen zwischen deaktivieren / LNB1 / LNB2 / LNB3 / LNB4 zu wechseln.

1. Polarisation: Drücken Sie [VOL ◀ ▶], um zwischen "Auto / H / V / AUS" zu wechseln.

2. Transponder: Benutzen Sie [VOL ◀ ▶], um den gewünschten Transponder auszuwählen.

Mit Hilfe Signalstärke- und Qualitätsanzeige können Sie überprüfen, ob Ihre Einstellungen erfolgreich waren. Die jeweiligen Änderungen speichern Sie bitte mit der Auswahl [JA].

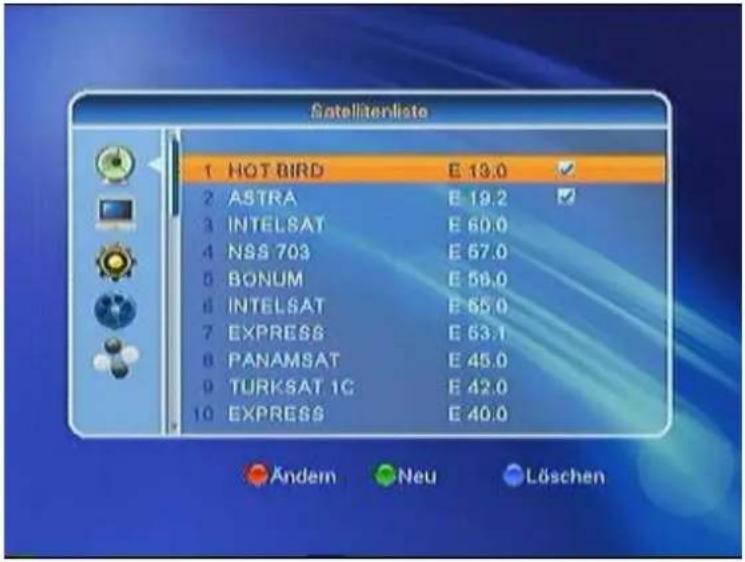

3.1.2 Satellitenliste

Wenn Sie in das Menü "Satellitenliste" gehen, erscheint ein Fenster, wie folgt dargestellt:

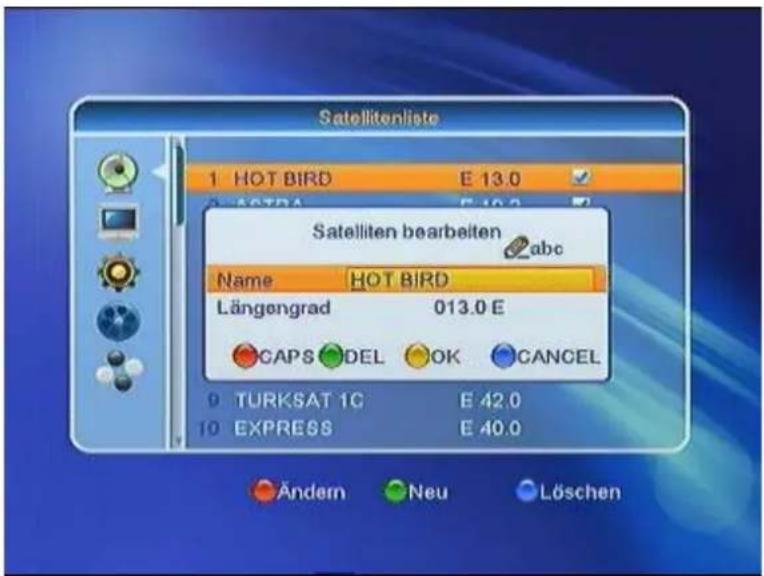

1. Drücken Sie die Taste [Rot], um in das Menü "Satellit bearbeiten" zu gehen. Sie können den Namen des Satelliten und seinen Längengrad mit den jeweiligen Farb-, bzw. [CH ▲ ▼ VOL ◀ ▶] Tasten bearbeiten.

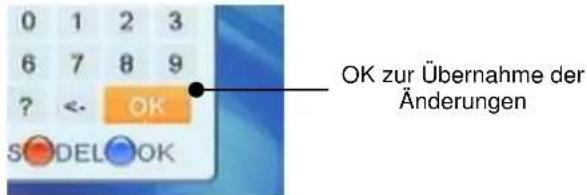

Nutzen Sie in diesem Dialog, die Tasten [Rot] für Groß- und Kleinschreibung, [Grün] zum Löschen, [Gelb] zum Bestätigen und [Blau] zum Verlassen des Menüs.

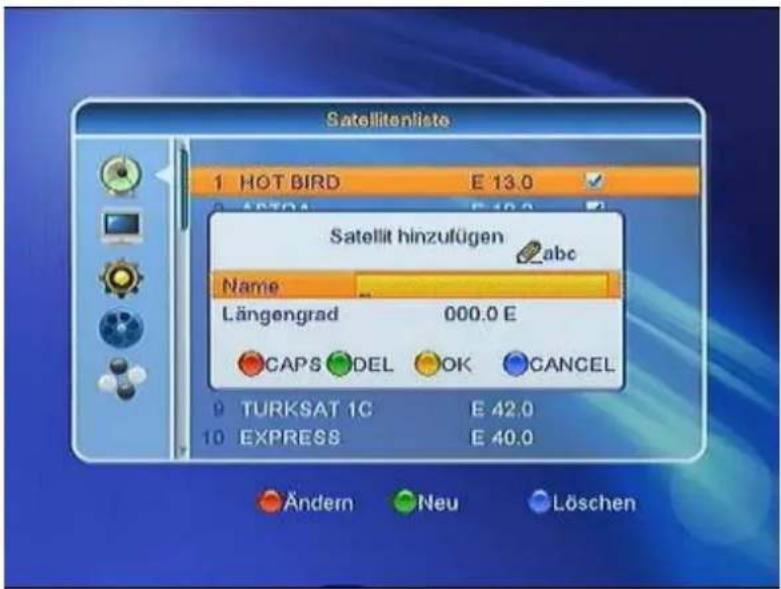

1. Drücken Sie die Taste [GRÜN], um das Fenster "Satellit hinzufügen" zu öffnen.

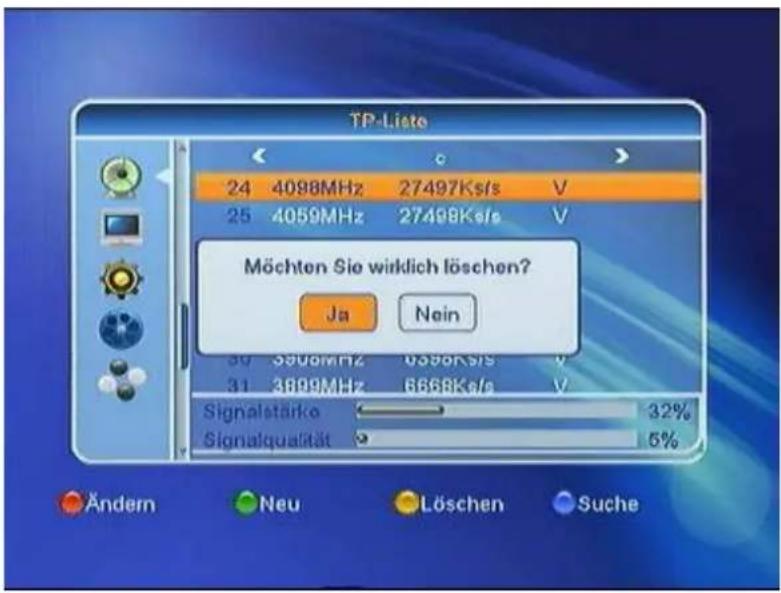

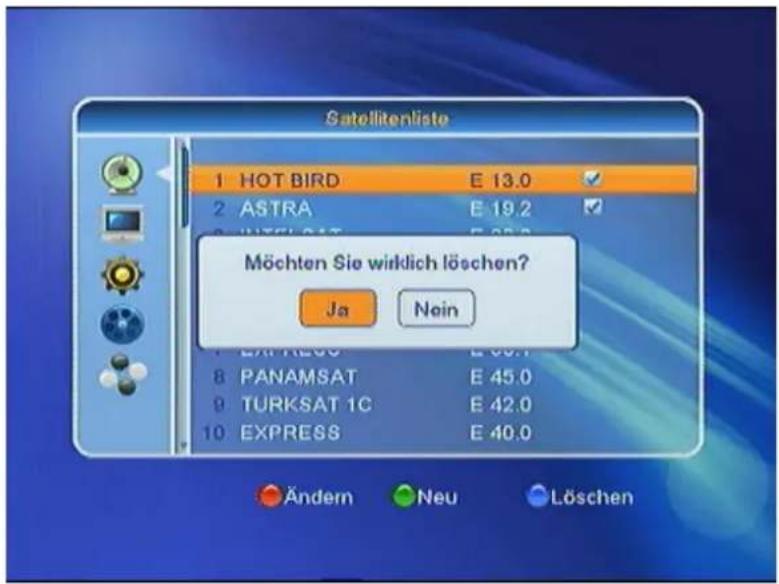

1. Wenn Sie die Taste [Gelb] gedrückt haben, werden Sie gefragt "Wirklich löschen?". Wählen Sie "Ja", um den markierten Satellit zu löschen. Wählen Sie "Nein", um den Vorgang abzubrechen.

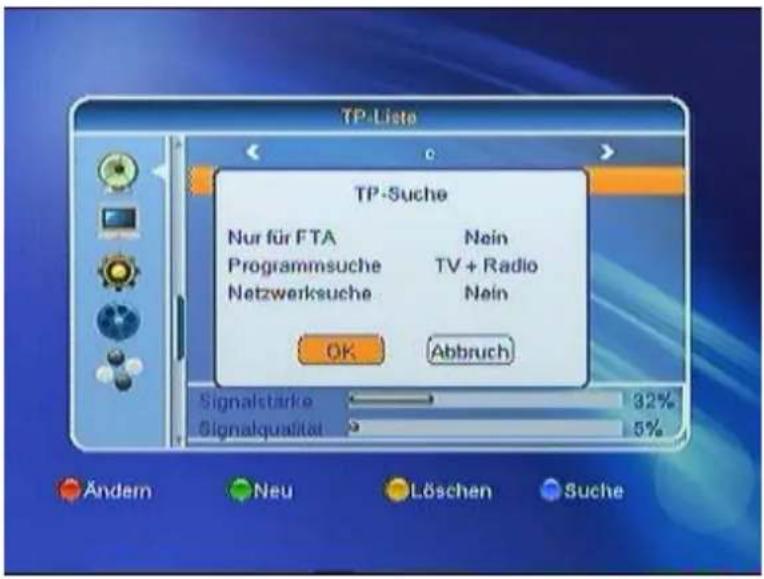

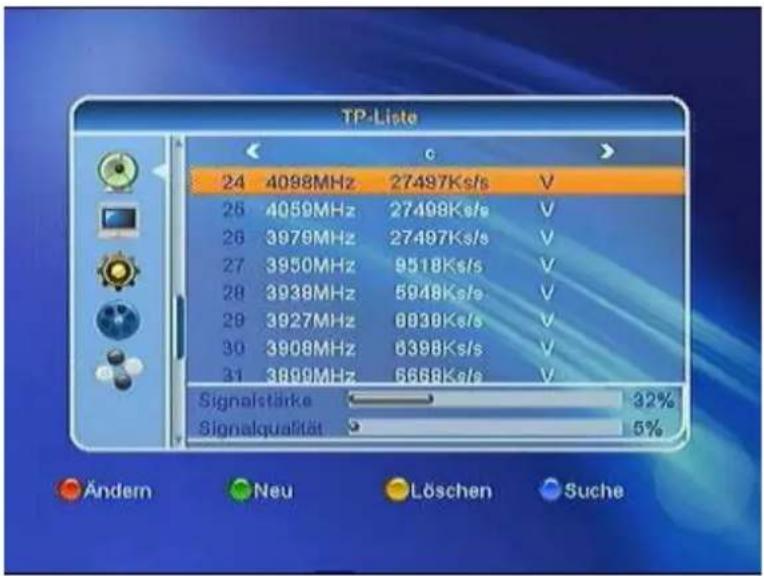

3.1.3 TP-Liste

Wählen Sie das Menü "TP Liste". Es erscheint folgender Dialog.

1. Drücken Sie [VOL ◀ ▶], um den markierten Satellit zu wechseln.

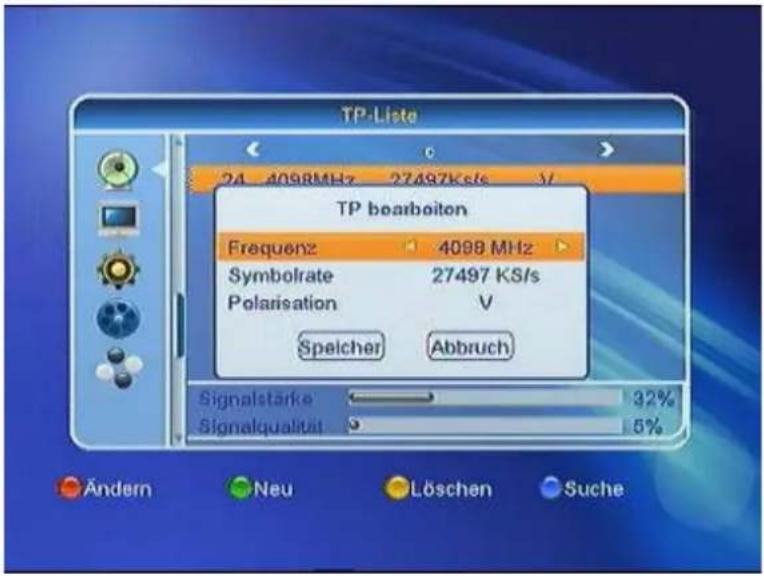

2. Drücken Sie die Taste [Rot], um das Menü "TP bearbeiten" zu öffnen. Hier können Sie die Daten des Transponders bearbeiten.

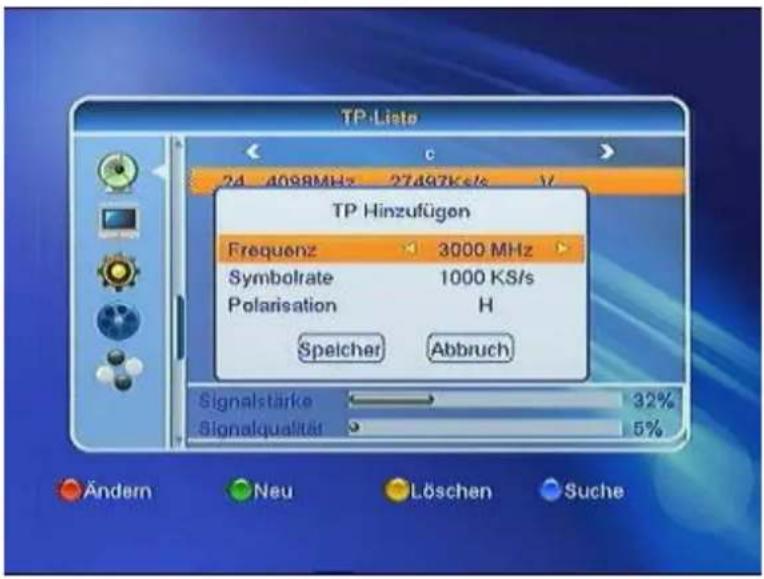

1. Drücken Sie die [Grün] Taste, um das Menü "TP hinzufügen" zu öffnen. Hier können Sie einen neuen TP hinzufügen und seine Parameter einstellen.

1. Drücken der Taste [Gelb] ermöglicht das Löschen des Transponders innerhalb der Liste. Wählen Sie "Ja" zum Bestätigen, bei "Nein", wird der Vorgang abgebrochen.

1. Drücken der Taste [Blau] öffnet eine Dialogbox mit der Option, einen Transpondersuchlauf durchzuführen. Wählen Sie "Ja" zum Bestätigen, bei "Nein", wird der Vorgang abgebrochen.

3.1.4 Programmsuche

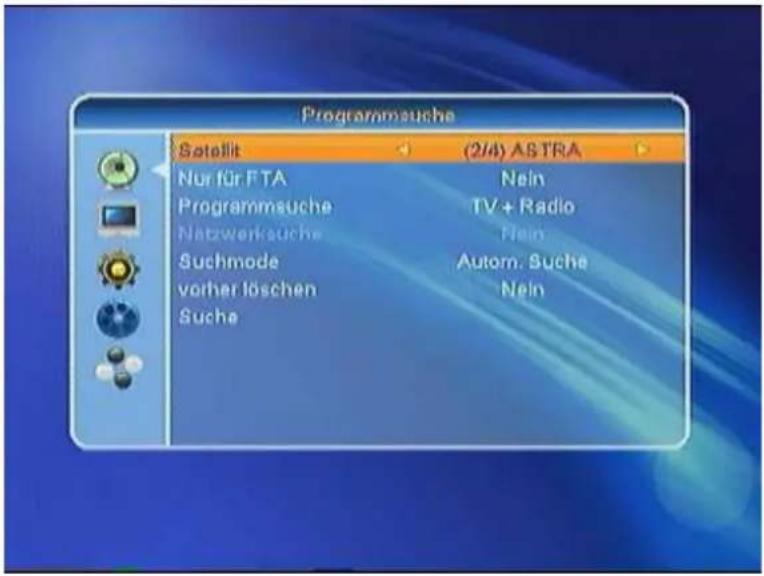

Wenn Sie das Menü "Programmsuche" öffnen, erscheint folgender Dialog.

1. Im Punkt "Satellit" wählen Sie mit [VOL ◀ ▶], den gewünschten Satelliten aus
2. Im Punkt "Nur FTA" drücken Sie [VOL ◀ ▶], um zwischen dem Suchlauf nach nur frei empfangbaren oder auch nach verschlüsselten Kanälen auszuwählen. Wenn Sie "Ja" auswählen, werden nur frei empfangbare Kanäle gesucht.
3. Im Punkt "Programmsuche" drücken Sie [VOL ◀ ▶], um den Suchlauf auf "TV + Radiokanäle" oder nur "TV-Kanäle" oder nur "Radiokanäle" einzustellen.
4. Im Punkt "Suchmode" können Sie zwischen "Automatischer Suchlauf" für einen allgemeinen Suchlauf oder "Voreingestellter Suchlauf", um alle voreingestellten Transponder zu durchsuchen, auswählen.

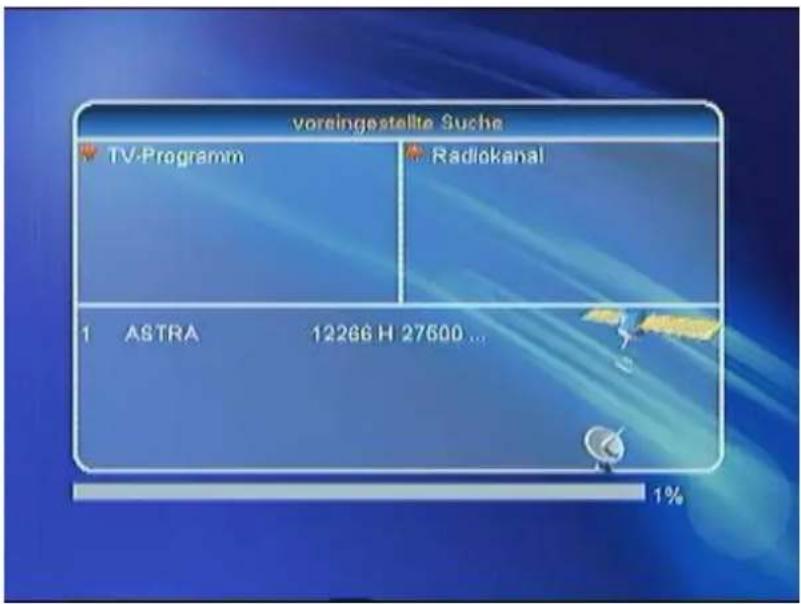

5. Wechseln Sie auf "Voreingestellte Suche", um eine Netzwerksuche möglich.

6. Wählen Sie, ob Sie bei der Suche die vorherigen löschen wollen oder nicht.

7. Wechseln Sie dann zu „Suche“ mit [VOL▶] zum Start des Suchlaufs. Der Fortschrittsbalken der Kanalsuche angezeigt und die gefundenen Kanäle aufgelistet.

1. Sie können den Suchlauf mit [Exit] stoppen und die bis dahin gefundenen Kanäle speichern.

3.2 Programme

3.2.1 TV-Programmliste

Die TV Programmliste ermöglicht Ihnen Sender zu Favoriten hinzuzufügen, zu sperren, zu überspringen, zu bewegen und zu ändern (editieren).

3.2.1.1 Favoriten

Möchten Sie einen Services Ihrer Favoritenliste hinzufügen, so drücken Sie [FAV] und bestätigen Sie den gewünschten Service mit OK. Die zu dem Favoriten hinzugefügten Programme

1. Im TV-Modus drücken Sie die [FAV] Taste, um das Fenster der Favoritengruppe auf dem Bildschirm anzuzeigen.
2. Im Favoritengruppen-Fenster können Sie den gewünschten Favoritenkanal mit [CH▲▼] auswählen und mit [OK] bestätigen, um zu diesem zu gelangen.
3. Bei größeren Gruppen können Sie mit [Page Up/Page Down] navigieren.
4. In der Programmliste können Sie auch mit [VOL ◀ ▶] die verschieden Favoritengruppen anwählen.
5. Drücken Sie [Exit], um das Favoritengruppen-Fenster zu schließen.

3.2.1.2 Sperre

Möchten Sie eine Service Sperren, wählen Sie die Taste [Rot] und bestätigen Sie den gewünschten Service mit OK. Nach der PIN-Eingabe bestätigen Sie bitte mit [OK].

3.2.1.3 Überspringen

Möchten Sie einen Service bei der Kanalumschaltung mit den Tasten [CH ▲ ▼] im Vollbildmodus unterdrücken, aber in der Programmliste beibehalten setzen, so wählen Sie die Taste [Grün] und markieren Sie den gewünschten Service mit [OK]

3.2.1.4 Bewegen

Drücken Sie die Taste [Gelb] und navigieren wählen Sie einen Kanal aus, den Sie verschieben möchten. Bestätigen Sie mit OK und der gewünschte Service wird markiert. Mit den Tasten [CH▲▼] verschieben Sie den Service an die gewünschte Stelle und bestätigen Sie mit OK.

3.2.1.5 Ändern

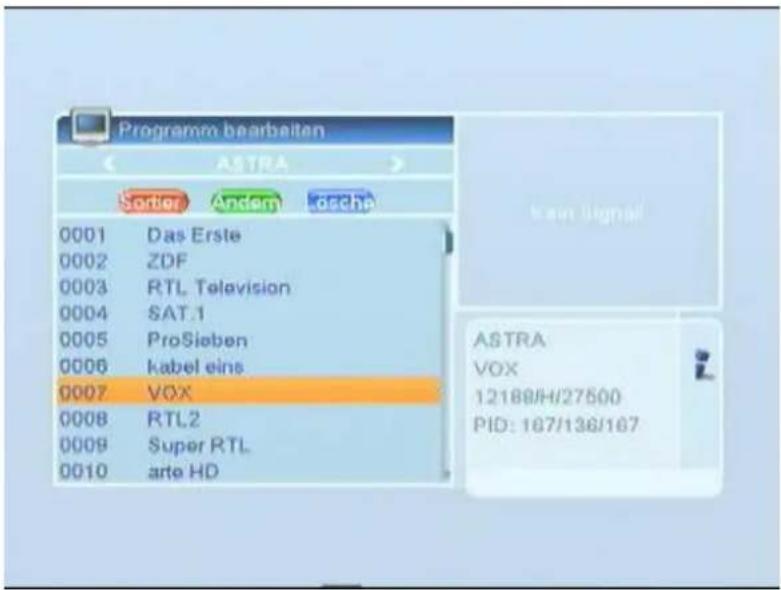

Drücken Sie die Taste [Blau] für "Ändern". Sie gelangen dann in den folgenden Dialog:

Hier können Sie zwischen den Funktionen "Sortier", "Ändern" und "Löschen" wählen.

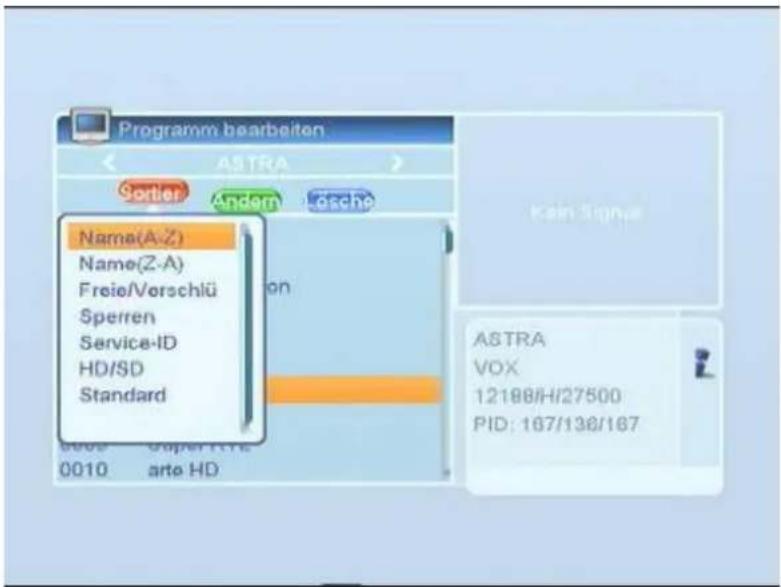

1. Sortieren

Wählen Sie die Taste [Rot] und die jeweiligen Sortierfunktionen mit [CH] auszuwählen und bestätigen Sie mit [OK]

Wählen Sie zwischen folgenden Optionen

• aufsteigenden Programmen (A-Z)
• absteigenden Programmen (Z-A)
• Freien und verschlüsselten
• Gesperrten
• Sortierung nach Service ID
• Sortierung nach HDTV und SDTV Programmen
• Sowie der werksseitigen Standardsortierung

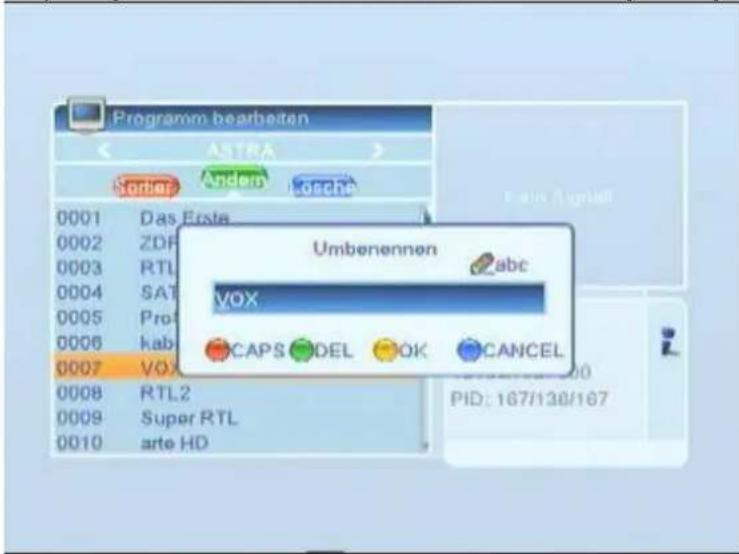

2. Ändern

Wählen Sie die Taste [Grün] und den gewünschten Service aufzurufen und umzubenennen.

Die jeweiligen Soriterfunktionen können Sie mit den Tasten [CH▲▼] auszuwählen und bestätigen Sie mit [OK].

Wählen Sie die Taste [Grün], um den gewünschten Service aufzurufen und umzubenennen.

Die jeweiligen Sortierfunktionen können Sie mit den Tasten [CH▲▼] auszuwählen und bestätigen Sie mit [OK].

3.2.2 Radioprogrammliste

In der Radioprogrammliste können Sie auf dieselbe Art wie in der TV-Programmliste die Services editieren. Folgen Sie den Bedienhinweisen unter der Rubrik TV-Programmliste.

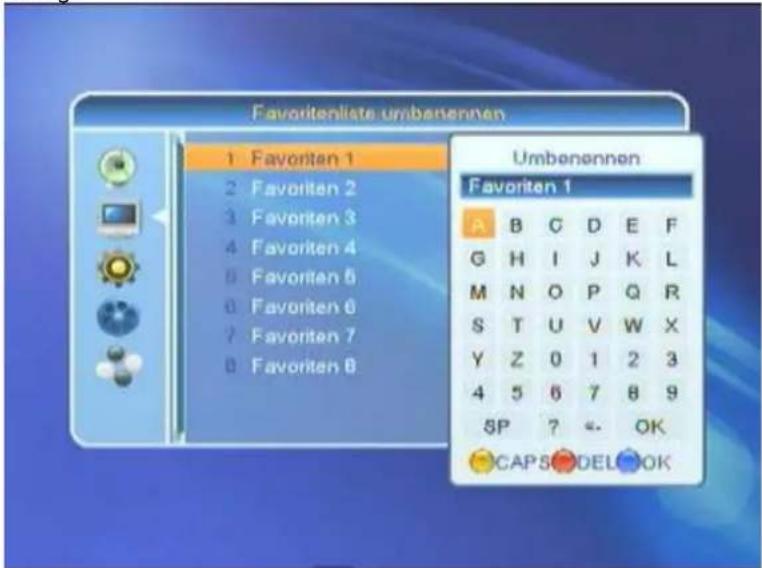

3.2.3 Favoriten umbenennen

In diesem Dialog können Sie den Titel Ihrer Favoritenliste bestimmen. Aktivieren Sie mit der Taste [VOL ▶] folgenden Dialog:

Mit der Taste [Rot] "DEL" löschen Sie schrittweise, mit der Taste [Gelb] "CAPS" wählen Sie zwischen Gross- und Kleinbuchstaben, mit [Blau] "OK" zum bestätigen.

Hinweis:

Bitte stellen Sie sicher, dass nach Änderung des Favoritennamens nicht nur mit [OK] auf der Fernbedienung bestätigt wurde, sondern zuvor vor dem Verlassen des Menüs auch [OK] im Dialog aktiviert wurde:

Anderenfalls werden die Änderungen nicht übernommen.

3.2.4 Alles löschen

Möchten Sie sämtliche TV- und Radioprogramme löschen, wählen Sie folgenden Dialog

Um diese Funktion zu aktiveren wählen Sie [VOL ▶].

Bestätigen Sie entweder mit "Ja" oder "Nein" zum Abbruch.

3.3 Benutzereinstellungen

3.3.1 Sprache

Nachdem Sie das Menü "Sprache" ausgewählt haben, erscheint ein Fenster, wie folgt dargestellt:

1. Sprache: Drücken Sie [VOL◄►], um die Sprache auszuwählen. Die Auswahl an Sprachen umfaßt: Englisch, Deutsch, Französisch, Italienisch, Dänisch, Portugiesisch, Spanisch, Türkisch, Polnisch, Ungarisch, Farsi, Arabisch, Russisch und Griechisch.
2. Erste Audiospur: Einige Kanäle bieten mehr als eine Audiosprache an. Mit dieser Funktion können Sie die gewünschte Audiosprache für eben diese Kanäle festlegen. Wenn ein Kanal dieselbe Audiosprache wie in "Erste Audiospur" eingestellt anbietet, spielt das System standardmäßig diese Audiosprache ab. Wenn der Kanal diese Audiosprache nicht anbietet, vergleicht das System die angebotenen Sprachen mit der zweiten Audiosprache. Die Auswahl an Audiosprachen umfaßt: Englisch, Französisch, Deutsch, Russisch, Arabisch, Portugiesisch Türkisch, Spanisch, Polnisch, Italienisch.
3. Zweite Audiospur: Wenn der Kanal keine mit "Erste Audiospur", aber eine mit "Zweite Audiospur" übereinstimmenden Audiosprache liefert, spielt das System standardmäßig die zweite Audiosprache ab. Wenn keine Audiosprache mit "Zweite Audiospur" übereinstimmt, wird statt dessen die Standard-Sprache des aktuellen Kanals abgespielt. Die Auswahl an Audiosprachen umfaßt: Englisch, Französisch, Deutsch, Russisch, Arabisch, Portugiesisch Türkisch, Spanisch, Polnisch, Italienisch.
4. Weiterhin wird Ihnen ermöglicht die jeweilige Teletextsprache auszuwählen.
5. Mit [Exit] können Sie aus dem Menü "Sprache" gehen.

3.3.2 Zeit Einstellungen

1. GMT-Nutzung: Dieser Punkt stellt die Zeit ein, indem das Satellitensignal genommen wird. Drücken Sie [VOL ◀ ▶], um die Einstellung zu ändern.
2. GMT-Verschiebung oder auch "GMT Offset" genannt, ist nur dann lauffähig, wenn "GMT Verwendung" auf "Ein" geschaltet ist. Drücken Sie [VOL◀▶], um den Wert von "GMT Offset" einzustellen. Bei jedem Tastendruck wird der Zeit-Offset um eine halbe Stunde erhöht/veringert.
3. Sommerzeit: Zusätzlich können Sie noch die jeweilige Sommerzeit mit einstellen.
4. Die Punkte "Datum" und "Zeit" sind nur dann verfügbar, wenn "GMT Verwendung" auf "Aus" geschaltet ist. Drücken Sie [VOL ◀ ▶], um einen Punkt auszuwählen und benutzen Sie die Zifferntasten, um Zeit und Datum direkt einzugeben.

BEACHTEN SIE: Wenn der aktuelle Kanal die richtige Zeit mitliefert, sehen Sie die aktuelle Zeit im Menü "Zeit". Wenn der Kanal keine Zeitangaben liefert, müssen Sie die Datums- und Zeitangaben manuell eingeben. Die meisten Kanäle unterstützen ein Zeitsignal.

1. Drücken Sie [Exit], um das Menü "Zeit" zu verlassen.

3.3.3 TV-Einstellungen

Wenn Sie in das Menü auf "TV Einstellungen" gehen, sieht der Bildschirm wie folgt dargestellt aus:

1. Fernsehnorm wird zum Umschalten der Fernsehnorm genutzt. Sie haben die Wahl zwischen Auto -> PAL -> PAL-N -> PAL-M ->PAL-BG -> NTSC -> 576i -> 480i -> 576P -> 480P -> 720P_50 -> 720P_60 -> 1080i_25 -> 1080i_30. Drücken Sie [VOL ◀ ▶], um den gewünschten Modus auszuwählen.
2. Formatmodus wird zum Umschalten zwischen Bildschirmformaten genutzt. Sie haben die Wahl zwischen 4:3 PS / 4:3 LB / 16:9. Drücken Sie [VOL ◀ ▶], um den gewünschten Modus auszuwählen.
3. RF Kanal (optional: nur bei Geräten mit Modulator): Sofern Ihr TV Gerät zu alt für CVBS/YpbPr und HDMI ist, können Sie den RF Modulator der STB auf den jeweiligen UHF/VHF Kanal setzen und die STB mit einem Kabel vom RF Modulaltor zum TV Antenneneingang verbinden.
4. HMDI Ausgang dient dem HDMI Video Output mode. Wählen Sie zwischen RGB-Normal, RGB-Expand, YCbCr4:4:4 und YCbYr4:2:2. Drücken Sie [VOL ◀ ▶], um den gewünschten Modus auszuwählen.
5. Digital Audio Out dient den Settings für S/PDIF und dem digitalen Tonausgang über HDMI. Wählen Sie zwischen LPCM Out, BS Out und Auto. Drücken Sie [VOL ◀ ▶], um den gewünschten Modus auszuwählen. LPCM Out bedeutet, dass die STB den digitalen Ton, z.B. den AC3 Audio Track dekodiert und als Stereo-Ton über HDMI, S/PDIF oder den analogen Audio Ausgängen ausgibt (downmix). Sofern Sie BS Out wählen, wird der Ton undekodiert über S/PDIF oder HDMI weitergegeben. Auto bedeutet, dass die STB automatisch erkennt, ob das angeschlossenen TV Gerät über HDMI den digitalen Ton dekodieren kann oder nicht. Kann das TV Geräte AC3 dekodieren, gibt die STB den undekodierten Ton aus; ist das TV Gerät nicht in der Lage, wir der der Ton zuvor dekodiert.

3.3.4 OSD Einstellungen

Wenn Sie "OSD Einstellung" auswählen, erscheint ein Bildschirm wie folgt dargestellt:

1. OSD Timeout: Diese Einstellung bestimmt die Einblendzeit des Infofensters auf dem Bildschirm, wenn Sie Kanäle wechseln. Drücken Sie [VOL ◀ ▶], um die Zeit zwischen 1 und 10 Sekunden einzustellen.
2. OSD Transparenz: Mit diesem Parameter können Sie die Transparenz der Menüs einstellen. Drücken Sie [VOL◀▶], um den Wert zwischen 10%, 20%, 30%, und 40% und "OFF" (bedeutet keine Transparenz) auszuwählen.
3. OSD Bildschirmschoner: Mit diesem Parameter können Sie den Startzeitpunkt zum Einsetzten des Bildschirmschoners einstellen.

3.3.5 Timer

Wenn Sie den "Timer" auswählen, erscheint ein Bildschirm wie folgt dargestellt:

1. Timer Einstellung: Wählen Sie den Punkt "Timer" und wählen Sie bis zu 8 Timer Ihrer Wahl aus. Drücken Sie die Taste [VOL▶], um in das folgende Menü zu gelangen.

1. Aktivieren Sie den gewünschten Timermodus mit den Tasten [VOL◀▶]. Wählen Sie zwischen "Aus", "einmalig" und "täglich".
2. Aktivieren Sie mit den Tasten [VOL ◀ ▶] unter „Timerart“ entweder „Kanal“ zum Einschalten oder Umschalten auf ein unter „Programm“ gewählten Service oder „Aufnahme“ zur PVR-Aufnahme auf ein für TV-Aufnahmen geeignetes USB-Medium.
3. Unter „Datum“ können Sie das Datum für den Timer mit den Zifferntasten setzen, sowie die „Einschaltzeit“ und die „Dauer“ der Aufnahme

- Wenn das Datum und die Zeit erreicht sind, wechselt das System automatisch zu dem von Ihnen eingestellten Kanal und spielt diesen ab, unabhängig davon, ob das System im Stand-by- oder im

Abspielmodus ist.

- Dauer: Hier können Sie die Zeit für das Ansehen und Abspielen dieses Kanals einstellen. Nachdem die Zeit abgelaufen ist, wechselt das System automatisch in den Stand-by-Modus. Wenn Sie nicht wollen, daß die Box in den Stand-by-Modus wechselt, setzen Sie die Dauer auf 00:00.

3.3.6 Firmware Informationen

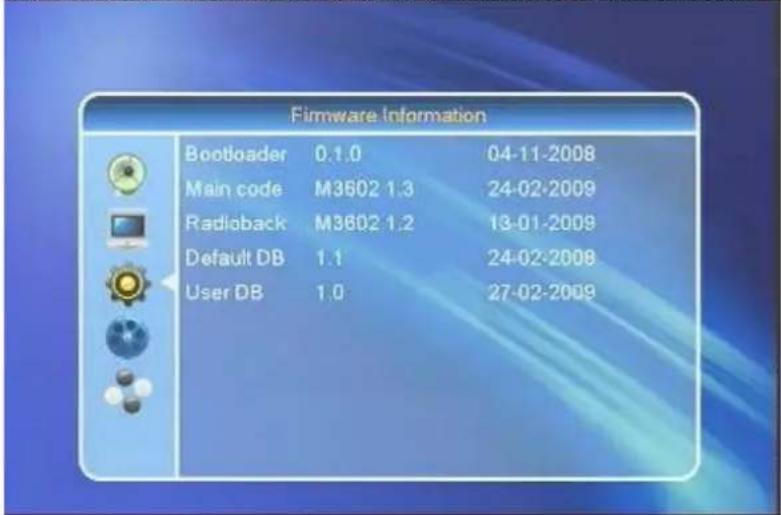

Wenn Sie den "Firmware Informationen" auswählen, erscheint ein Bildschirm wie folgt dargestellt:

Dieses Menü erlaubt die Abfrage der sich auf Ihrer STB befindlichen Software.

3.3.7 Kindersicherung

Wenn Sie den Menüpunkt "Kindersicherung" auswählen, wird folgender Bildschirm aufgerufen:

1. Bei "Kindersicherung" drücken Sie [VOL ▶], um eine Dialogbox zu öffnen und das Passwort einzugeben. Sobald Sie das richtige Passwort eingegeben haben, sieht der Bildschirm wie folgt aus:

1. Menüsperre: Wenn die "Menüsperre" auf "Ja" eingestellt ist, dann müssen Sie jedesmal, wenn Sie das Menü öffnen wollen, das Passwort eingeben. Bei Einstellung auf "Nein" können Sie das Menü ohne vorige Passworteingabe öffnen.
2. Programmsperre: Bei Einstellung auf "Ja" müssen Sie ein Passwort eingeben, um die Kanäle anzusehen, die Sie im Menü "Kanal" als gesperrte Kanäle gekennzeichnet haben. Bei Einstellung auf "Nein" können auch diese Kanäle ausgewählt werden, ohne zuvor das Passwort einzugeben.
3. Neues Passwort: Hier können Sie das bestehende Passwort ändern. Sie sollten dies nach erstmaliger Einrichtung des Receivers und jedesmal dann tun, wenn Sie glauben, unbefugte Personen kennen Ihr Passwort. Um das Passwort zu ändern, geben Sie das neue Passwort beim Punkt "Neues Passwort" ein und wiederholen Sie es beim Punkt "Passwort bestätigen". Wenn die Passwörter nicht identisch sind, müssen Sie diese nochmals eingeben. Wenn Sie das gleiche neue Passwort in beide Felder eingegeben haben, erscheint die Nachricht "Passwort erfolgreichen geändert". Drücken Sie „OK“ zum Verlassen des Menüs.

BEACHTEN SIE: Das Standardpasswort ist 0000.

1. Drücken Sie [Exit], um das Menü "Kindersicherung" zu verlassen.

3.3.8 Werkseinstellungen

Wenn Sie den Menüpunkt "Werkseinstellungen" auswählen, erscheint folgender Bildschirm:

1. Wenn Sie "Ja" wählen, werden Ihre Änderungen auf die Standardwerte zurückgesetzt. Vergewissern Sie sich, ob Sie das wirklich wollen!

2. Drücken Sie [Exit] bei beiden Schritten, um das Fenster zu schließen, ohne den Receiver zurückzusetzen.

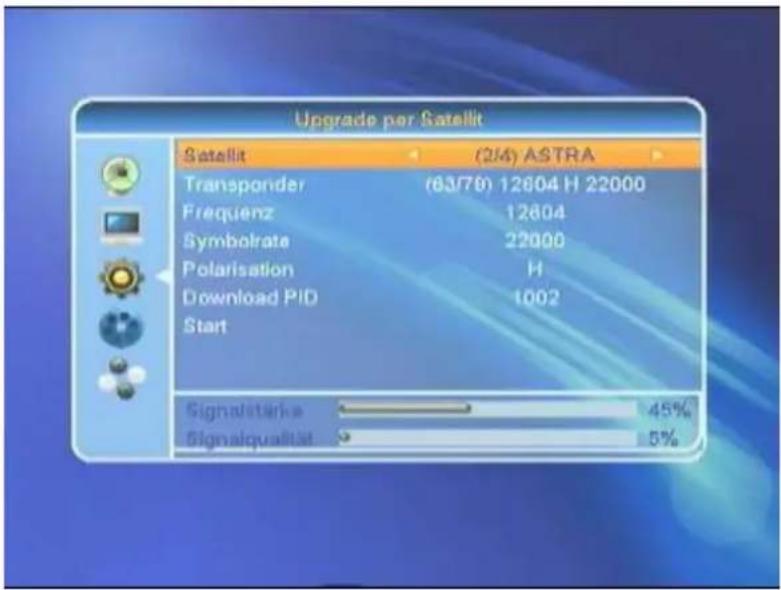

3.3.9 Softwareupdate per OTA

Wenn Sie den Menüpunkt "Softwareupdate per OTA" auswählen, wird folgender Bildschirm aufgerufen:

Ihr Receiver verfügt über die Möglichkeit eines Softwareupdates via Satellit (Astra 19,2° Ost). Die voreingestellten Daten sind soweit in Ordnung und sollten nicht geändert werden. Sofern ein neues Update für Ihren Receiver verfügbar ist, werden Sie automatisch informiert.

3.3.10 Softwareupdate per USB

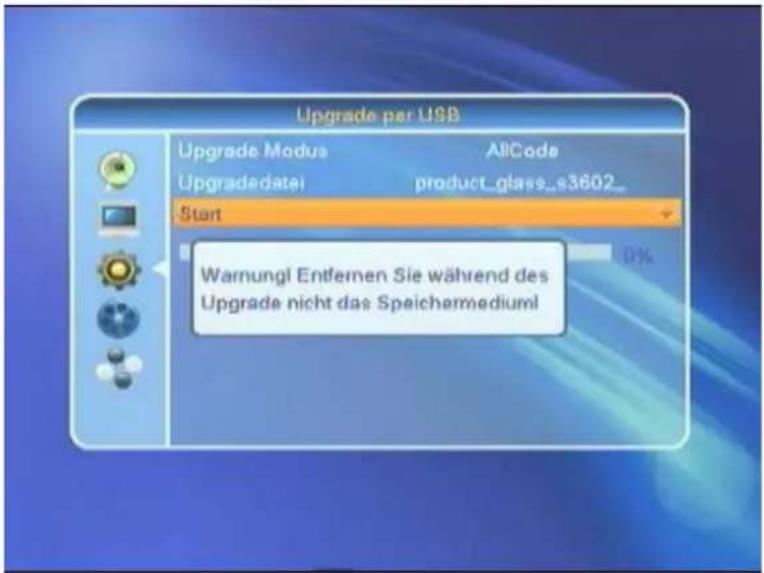

Eine weitere Möglichkeit Ihren Receiver mit neuer Software auszustatten, besteht über die USB-Schnittstelle. Im Dialog "Benutzer Einstellungen" finden Sie die Rubrik "Upgrade per USB".

Haben Sie Ihren USB 2.0 kompatiblen Stick oder Ihre USB-Festplatte mit neuer Software versehen, so wechseln sie mit der Taste [VOL▶], Wählen Sie unter Upgradedatei das File aus und bestätigen Sie unter "Start" mit der Taste [VOL▶].

Hinweis: Bitte folgen Sie der Warnung, anderenfalls kann es zu einem Datenverlust führen und Ihr Receiver ist nicht mehr funktionsfähig.

3.3.11 Common Interface

Empfang von verschlüsselten Programmen

Ihr Gerät ist mit einem "Common Interface" für die Aufnahme von einem CI-Modul ausgestattet. Damit können Sie verschlüsselte Programme empfangen. Dazu müssen Sie zunächst ein CI-Modul mit einer gültigen Smartcard in dafür vorgesehenen Steckplatz einschieben.

• Führen Sie das CI-Modul in den Steckplätze ein.
• Stecken Sie die Smartcard in den Kartenschlitz des CI-Moduls. Achten Sie darauf, dass sich der goldfarbene Chip der Smartcard auf der Oberseite in Einschubrichtung befindet.

Wird nun ein verschlüsseltes Programm eingestellt, überprüft Ihr Digital-Receiver automatisch den CI-Steckplatz und stellt das Programm unverschlüsselt dar, sofern für dieses Programm ein entsprechendes CI-Modul mit einer gültigen Smartcard enthalten ist.

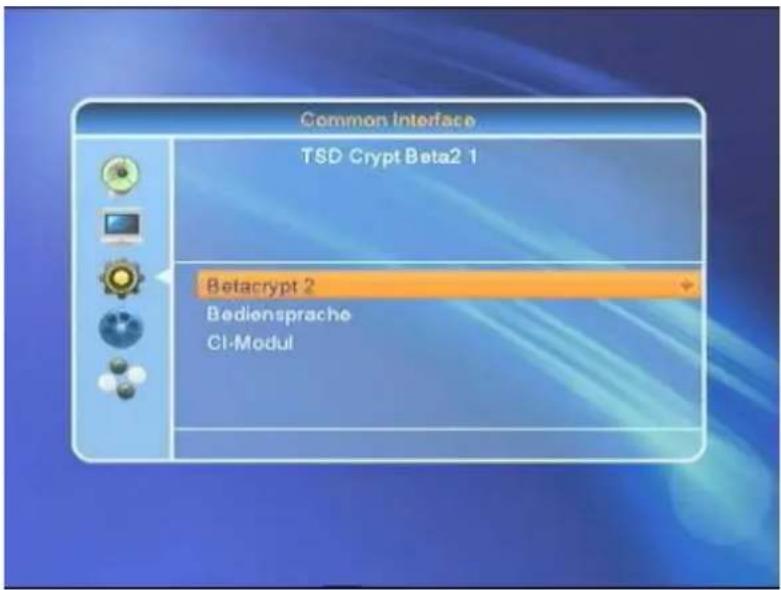

Um nähere Informationen über das CI Modul und der Karte zu erhalten, wählen Sie bitte folgendes Menü:

Bitte wählen Sie dann mit der Taste [VOL ▶] folgendes Menü an:

Hier erhalten Sie information über das Common Interface Modul, sowie zur Smart Card.

Um tiefer in die Menüebene zu wechseln, wählen Sie die Taste [VOL▶], zum Verlassen die Taste [EXIT]

3.4 DVR Optionen

Wenn Sie den Menüpunkt "DVR Optionen" auswählen, wird folgender Bildschirm aufgerufen:

Festplattenbetrieb

Ihr PVR-Ready Receiver (PVR = Personal Video Recorder) ist mit USB 2.0 für ein externes Festplattenlaufwerk ausgestattet. Aufgrund der möglichen Festplattenfunktion benötigen Sie zur Aufzeichnung keinen Videorekorder mehr.

Die Aufzeichnungskapazität ist dabei von der Größe der Festplatte, bzw. des USB Laufwerkes und vom Datenvolumen des Sendematerials abhängig.

Bei der Aufnahme werden, sofern gesendet, außer den eigentlichen Audio- und Videodaten zusätzliche Tonkanäle, die Videotextdaten und Untertitel aufgezeichnet.

1. Sofort-Aufnahme

Wählen Sie diesen Aufnahme-Typ, um die gerade laufende Sendung mit einem Tastendruck sofort aufzunehmen.

2. Timergesteuerte Aufnahme

Durch diese Funktion wird Ihr Digital-Receiver für die ausgewählte Sendung ein- und ausgeschaltet, um diese in Ihrer Abwesenheit auf die USB-Festplatte aufzuzeichnen. Der Timer kann entweder manuell oder automatisch programmiert werden.

3. Timeshift-Aufnahme

Mit der Timeshift-Aufnahme ist zeitversetztes Fernsehen möglich. So können Sie, während die Aufnahme noch läuft, diese bereits zeitversetzt wiedergeben.

Bitte beachten Sie!

Aus technischen Gründen ist es nicht möglich, zwei Sendungen, gleichzeitig zu empfangen.

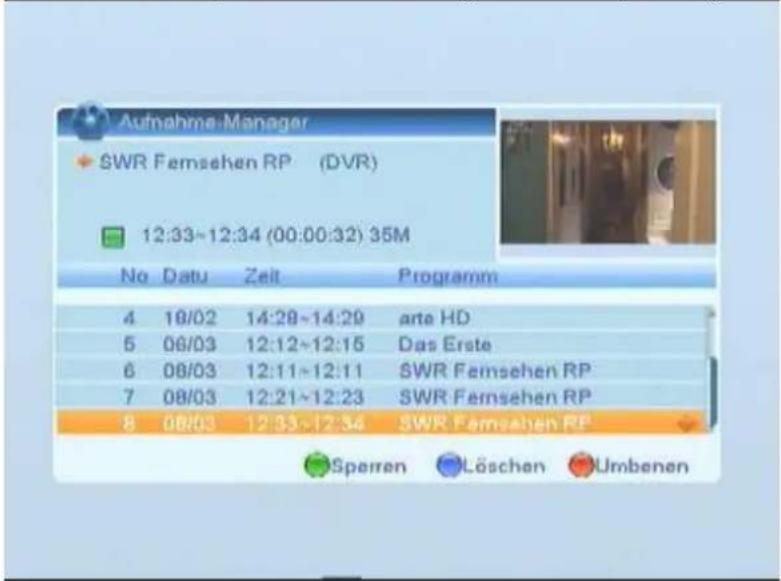

3.4.1 Aufnahme-Manager

Wenn Sie den Menüpunkt "Aufnahme-Manager" auswählen, wird folgender Bildschirm aufgerufen:

Hier befinden sich die bisher getätigten Aufnahmen.

Diese lassen sich entweder mit der Taste [Grün] sowie durch Eingabe der 4-stelligen PIN nummer sperren, mit der Taste [Blau] löschen (dazu wird der Service mit einem ✉ gekennzeichnet oder mit der Taste [Rot] umbenennen.

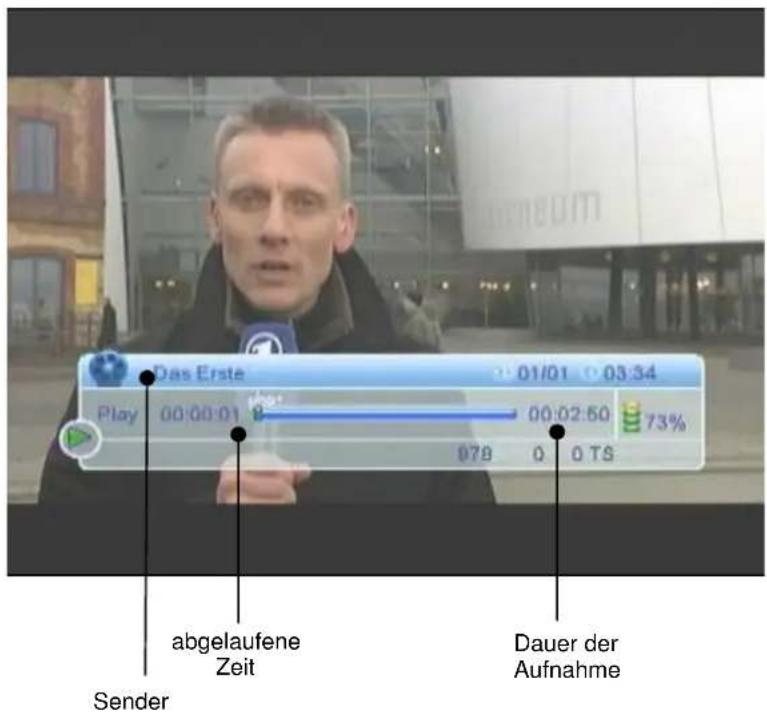

Um die Aufnahme wiederzugeben, drücken Sie die Taste [OK]. Ist die Wiedergabe erfolgreich, so erhalten Sie folgende Einblendung.

3.4.2 Speichermedium Formatierung

Wenn Sie den Menüpunkt "Speichermedium Formatierung" auswählen, wird folgender Bildschirm aufgerufen:

Beim Formatieren der Festplatte wird das Dateisystem erneuert. Dies ist evtl. erforderlich, wenn beim Prüfen der Festplatte ein Fehler festgestellt wurde.

Achtung!

Beim Formatieren wird die Festplatte komplett gelöscht, dabei gehen alle vorhandenen Aufnahmen und Multimedia-Dateien (z. B. MP3s) verloren.

3.4.3 DVR-Einstellungen

Wenn Sie den Menüpunkt "DVR Einstellungen" auswählen, wird folgender Bildschirm aufgerufen:

Mit der Timeshift-Aufnahme ist zeitversetztes Fernsehen möglich. So können Sie, während die Aufnahme noch läuft, diese bereits zeitversetzt wiedergeben.

Bei der Timeshift-Funktion wird die Möglichkeit ausgenutzt, dass Wiedergabe und Aufnahme gleichzeitig erfolgen können. Dadurch ist zeitversetztes Fernsehen möglich. So können Sie sich den Beginn der Aufzeichnung bereits ansehen und dabei bereits aufgenommene Passagen (z. B. Werbeblöcke) überspringen. Gleichzeitig wird das Live-Signal der Sendung weiter aufgezeichnet.

1. Setzen Sie „Timeshift“ mit der Taste [VOL▶] auf "Ein", somit ist die Möglichkeit der Timeshiftfunktion generell

gegeben.

1. Zusätzlich bietet die Option "Timeshiftaufnahme", wenn Sie diese mit der Taste [VOL▶] auf "Ein" setzen, die ständige Aufnahme des Programms, sobald Sie diesen schauen
2. Wählen Sie mit der Taste [VOL ▶] zwischen den verschiedenen Aufnahmetypen "TS" und "PS".

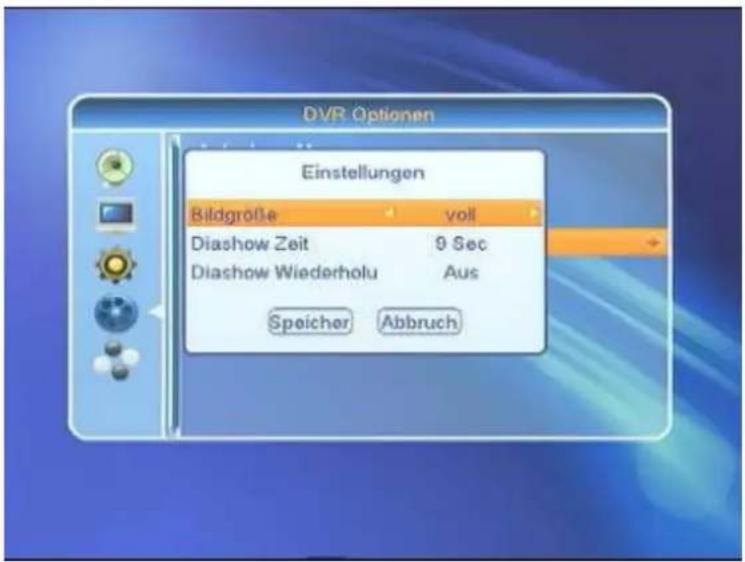

3.4.4 Diashow-Einstellungen

Wenn Sie den Menüpunkt "Diashow Einstellungen" mit der Taste [VOL▶] auswählen, wird folgender Bildschirm aufgerufen:

Sie haben die Möglichkeit Bilder in einer Diashow wiederzugeben. Durch diese Funktion werden die Bilder automatisch nacheinander auf dem Bildschirm wiedergegeben.

Wählen Sie mit der Taste [VOL ▶] zwischen "voll" für Vollbildmodus, oder "echt" für die originale Anzeige der aus der Liste die JPG oder BMP-Datei aus, mit der die Diashow starten soll.

Die Diashow Zeit bestimmt die Anzeigedauer der jeweiligen JPG- oder BMP-Datei. Diese können Sie mit der Taste [VOL ▶] variieren

Soll die Diashow wieder von Vorne beginnen, so wählen Sie mit der Taste [VOL ▶] "Ein", anderenfalls "Aus"

Navigieren Sie innerhalb des Menüs mit den Tasten [CH▲▼]. Wählen Sie Speichern mit [OK] oder „Abbruch“. [Exit] zum Verlassen des Menüs.

3.4.5 Speichermedium

Wenn Sie den Menüpunkt "Speichermedium" mit der Taste [VOL ▶] auswählen, wird folgender Bildschirm aufgerufen:

Sie erhalten ein sog. Root-Verzeichnis über die auf Ihrem externen USB Medium enthaltenen Order. Um in den jeweiligen Ordner zu gelangen drücken Sie die Taste [OK].

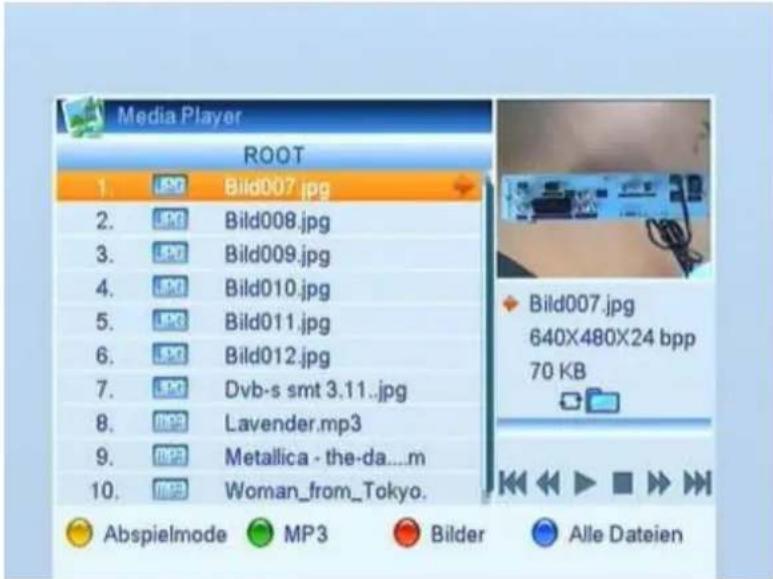

3.4.5.1 Bilder

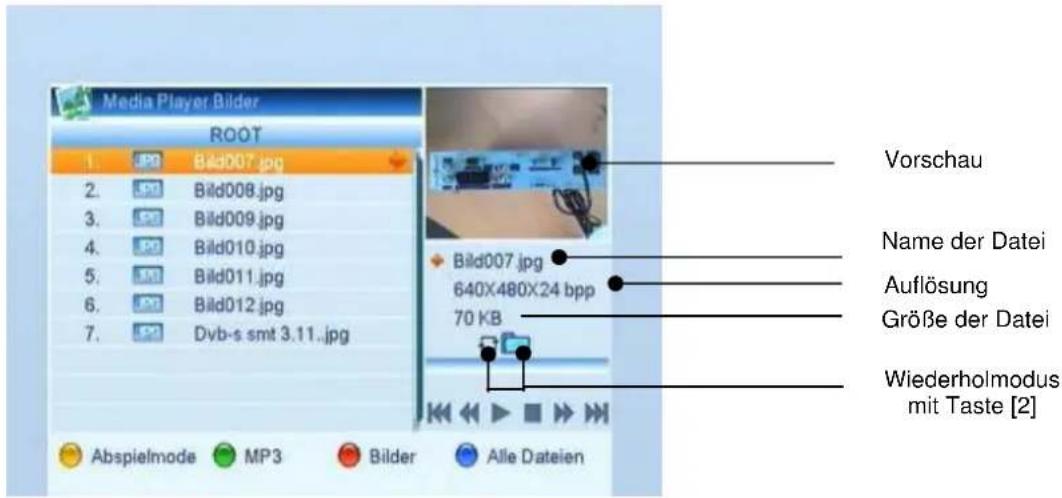

Sie können mit Ihrem Receiver Bilder im JPG- und BMP-Format wiedergeben. Um die entsprechenden Dateien in dem Media Player anzeigen zu können, verbinden Sie ein USB-Gerät, auf dem JPGs bzw. BMPs vorhanden sind, mit der USB-Buchse des Receivers. Sie können mit Hilfe der Taste [JPEG] den Media Player auch direkt aufrufen.

Wählen Sie das gewünschte Bild mit den Tasten [CH▲▼] an, daraufhin wird das Bild in der Vorschau angezeigt. Mit der Taste [OK] wird die JPG- oder BMP Datei entweder, je nach Voreinstellung, im Vollbild- oder in der originalen Größe angezeigt.

1. Abspielmode (Gelbe Taste)

Hier wählen Sie die Wiederholungsart:

Nur das jeweils ausgewählte Bild wird angezeigt. Danach endet die Wiedergabe.

Alle Bilder im zurzeit aktiven Ordner werden angezeigt. Danach endet die Wiedergabe.

Alle Bilder im zurzeit aktiven Ordner werden in einer Endlosschleife abgezeigt.

7. MP3 (Grüne Taste)

Hiermit erstellen Sie eine Liste mit allen mp3 Dateien im aktuellen Verzeichnis.

7. Bilder (Rote Taste)

Hiermit erstellen Sie eine Liste mit allen jpg / bmp Dateien im aktuellen Verzeichnis.

7. Alle Dateien (Blaue Taste)

Mit dieser Taste lassen Sie sich alle Dateien im aktuellen Verzeichnis anzeigen.

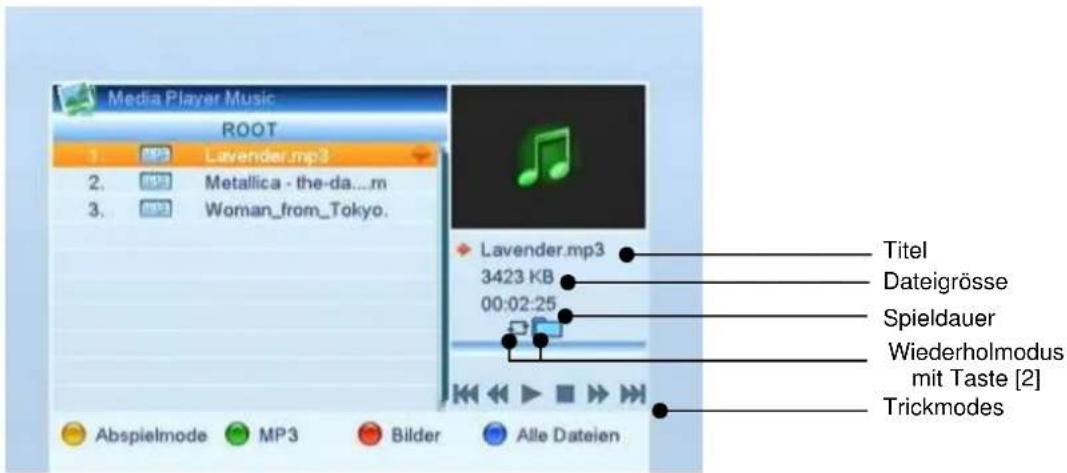

3.4.5.2 Musik

Sie können mit Ihrem Receiver beschrieben Musikstücke im MP3-Format wiedergeben. Um die entsprechenden Dateien mit dem Media Player abspielen zu können, verbinden Sie ein USB-Gerät, auf dem MP3s vorhanden sind, mit der USB-Buchse des Receivers. Sie können mit der Taste [MP3] den Media Player auch direkt aufrufen.

Wählen Sie das gewünschte Bild mit den Tasten [CH▲▼] an, daraufhin wird das Bild in der Vorschau angezeigt. Mit der Taste [OK] wird die Musik Datei, entsprechend dem folgenden Dialog abgespielt.

Wählen Sie das gewünschte Bild mit den Tasten [CH▲▼] an, daraufhin wird das Bild in der Vorschau angezeigt. Mit der Taste [OK] wird die Musik Datei entweder, je nach Voreinstellung, im Vollbild- oder in der originalen Größe angezeigt..

1. Abspielmode (Gelbe Taste)

Hier wählen Sie die Wiederholungsart.

Nur das jeweils ausgewählte Lied wird abgespielt. Danach endet die Wiedergabe.

Alle Lieder im zurzeit aktiven Ordner werden abgespielt. Danach endet die Wiedergabe.

Alle Lieder im zurzeit aktiven Ordner werden in einer Endlosschleife abgespielt.

2. MP3 (Grüne Taste)

Hiermit erstellen Sie eine Liste mit allen mp3 Dateien im aktuellen Verzeichnis.

3. Bilder (Rote Taste)

Hiermit erstellen Sie eine Liste mit allen jpg / bmp Dateien im aktuellen Verzeichnis.

4. Alle Dateien (Blaue Taste)

Mit dieser Taste lassen Sie sich alle Dateien im aktuellen Verzeichnis anzeigen.

3.4.6 Speichermedium sicher entfernen

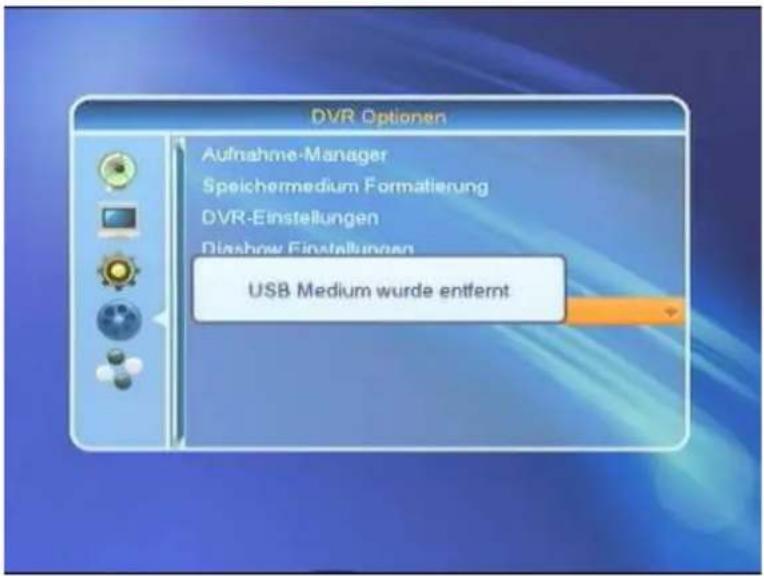

Wenn Sie den Menüpunkt "Speichermedium sicher entfernen" mit der Taste [VOL▶] auswählen, wird folgender Bildschirm aufgerufen:

Somit vermeiden Sie einen eventuellen Datenverlust beim unsachgemäßen Entfernen des USB Mediums.

3.5 Spiele

Ihr Receiver verfügt über drei Spiel. Wählen Sie dazu den letzten Punkt im Hauptmenü.

3.5.1 Tetris

Wählen Sie das jeweilige Spiel mit der Taste [VOL ▶] aus, für Tetris wird folgender Dialog erscheinen:

Zur Einstellung der Schwierigkeitsstufen wählen Sie mit den Tasten [VOL ◀ ▶], so dass sich die Zahl unter "Klasse" zwischen 1 und 10 verändert. Für weitere Information drücken Sie unter "Hilfe" die Taste [OK] oder "Abbruch" oder [EXIT] zum Verlassen des Spiels.

3.5.2 Othello

Wählen Sie das jeweilige Spiel mit der Taste [VOL ▶] aus, für Othello wird folgender Dialog erscheinen:

Zur Einstellung der Schwierigkeitsstufen wählen Sie mit den Tasten [VOL ◀ ▶], so dass sich die Zahl unter "Klasse" zwischen 1 und 3 verändert. Für weitere Information drücken Sie unter "Hilfe" die Taste [OK] oder "Abbruch" oder [EXIT] zum Verlassen des Spiels.

3.5.3 Soduko

Wählen Sie das jeweilige Spiel mit der Taste [VOL ▶] aus, für Soduko wird folgender Dialog erscheinen:

Zur Einstellung der Schwierigkeitsstufen wählen Sie mit den Tasten [VOL ◀ ▶], so dass sich die Zahl unter "Klasse" zwischen 1 und 3 verändert. Für weitere Information drücken Sie unter "Hilfe" die Taste [OK] oder "Abbruch" oder [EXIT] zum Verlassen des Spiels.

Technische Daten:

Receiver

Abmessungen in mm (W × D × H) 310 × 190 × 40

IF Bandbreite 950 MHz \~ 2150 MHz

LNB controller 22 KHz ± 2 KHz, 0,6 V pp ± 0,2 V

DiSEqC controller Version 1.0, Version 1.2

Eingangsgeschwindigkeit Max. 15 Mbit/s

Forward Error Correction (FEC) 1/2, 2/3, 3/4, 5/6, 7/8, auto

Formate 4:3 letterbox, 4:3 PanScan, 16:9

Videoauflösungen 720 x 576 (Pal), 720 x 480 (NTSC),

1280 × 720, 1920 × 1080

Audio mode Links, Rechts, Stereo, AC3 digital

Anschlüsse

LNB IF Eingang Typ F, IEC 169-24

TV-SCART (output only) Video CVBS, Audio L, R

RCA (CINCH) Audio L,R

COAXIAL Digitaler Audio Ausgang

HDMI Ausgang Anschluß zur digitalen Übermittlung von Audio und Video Signalen.

YPbPr Komponenten Ausgang

USB USB 2.0 Anschluß

Power supply

Eingangspannung 100-240 V \~, 50/60 Hz

Leistungaufnahme ca. 25 W (Mit Single LNB)

ca. 3 W (Standby)

Betriebstemperatur 0^ C \~ +40° C

Lagertemperatur -40^ +65^

Garantie:

Die Gewährleistung für diesen digitalen Satelliten-Receiver entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Gewährleistung und der Garantie des Herstellers.

Konformitätserklärung

Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 73/23/EWG

• EN 60065:202 +A1:2006

Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG

• EN 55013:2001 +A1:2003 +A2:2006
• EN 55020:2007
• EN 61000-3-2:2006
• EN 61000-3-3:1995 +A1:2001 +A2:2005

Gerätetyp/Type: Digitaler Satelliten-Receiver

Ihr Gerät trägt das CE-Zeichen. DiSEqC ist ein eingetragenes Wahrzeichen von EUTELSAT. DVB ist ein eingetragenes Warenzeichen von DVB Digital Video Broadcasting Project

Setone GmbH Rebgartenweg 27 D-79576 Weil am Rhein

SETONE

Service-Karte

Liebe Kundin,Lieber Kunde,wir freuen uns, dass Sie sich für ein Produkt aus unserem Hause entschieden haben. Sollte an diesem wider Erwarten eintechnisches Problem auftreten, so beachten Sie bitte die folgenden Punkte:Die Gewährleistungszeit für Ihr Gerät beträgt 24 Monate ab Kaufdatum. Bitte bewahren Sie hierzu den Kaufbeleg auf.Die Gewährleistung bezieht sich nur auf solche Mängel, die auf Herstellungs- oder Materialfehler zurückzuführen sind.Für Schäden aufgrund unsachgemäßer Handhabung oder unsachgemäßen Eingriff und für Schäden aufgrund Blitzschlag,Überspannung, Stromausfällen, Brand oder anderen Katastrophen kann keine Gewährleistung übernommen werden.Soll dennoch eine Reparatur des Gerätes durchgeführt werden, so erhalten Sie einen Kostenvoranschlag.Die Gewährleistung erlischt auch, wenn das Produkt von einer unbefugten Person verändert oder repariert wurde, dieSeriennummer des Produktes geändert oder entfernt wurde, das Produkt außerhalb des Bereiches seines vorgesehenenVerwendungszweckes verwendet wurde/wird oder die Gewährleistungsfrist abgelaufen ist.Bewahren Sie bitte unbedingt den Kaufbeleg und die Originalverpackung auf. Sollten Sie im Servicefall keine einzureichendeTransportverpackung haben, kann Ihnen diese kostenpflichtig zugesendet werden.Sollte ein technisches Problem auftreten, so setzen Sie sich bitte mit unserer Technik-Hotline in Verbindung, da hier die meistenFehler behoben werden können.Im Rahmen der Gewährleistung behalten wir uns das Recht vor, das Gerät zu reparieren oder in ein vergleichbares Austauschgerätauszutauschen.Bitte bei jeder Einsendung die Service-Karte vollständig ausgefüllt, sowie eine Kopie des Kaufbeleges mit einsenden.

Wir bieten Ihnen mit unserer telefonischen HOT-LINE eine professionelle Hilfe an.Hier geben Ihnen Experten schnellen Rat und Tipps zur Lokalisierung einer möglichen Fehlerursache.Sollte sich im Gespräch herausstellen, dass es sich tatsächlich um ein defektes Gerät handelt,so werden Sie gebeten das Gerät mit einer genauen Fehlerbeschreibung zur Reparatur einzusenden.Bitte beachten Sie, dass ungerechtfertigte Reklamationen für Sie kostenpflichtig sind!

Unsere Hotline für technische Fragen: 01805-342 000Mo. - So.: 8.00 – 23.00 Uhr | 0,14 € aus dem deutschen FestnetzBitte machen Sie von unserer Hotline Gebrauch, da technische Probleme meist hier schon behoben werden können, ohne dass Sie IhrGerät einschicken müssen.Internet: www.setone.euE-Mail: [e-mail] SetOne GmbH | Rebgartenweg 27 | D-79576 Weil am Rhein

Produktdaten:Modell:Seriennummer:Kaufdatum laut Beleg:

Besitzerdaten:Name:Telefonnummer:Adresse:E-Mail:

Fehlerbeschreibung:

EASY·ONE
