HD Stick 510se - Digitaler Decoder MEGASAT - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler Satellitenreceiver (HD)
Marke	Megasat
Modell	HD Stick 510se
Tuner-Typ	DVB-S/DVB-S2 (MPEG-2/MPEG-4/H.264)
Frequenzbereich	950 MHz bis 2150 MHz
Eingangsanschluss	F-Typ, IEC 169-24, Buchse
Signalpegel	-25 bis -65 dBm
LNB-Stromversorgung	Vertikal: +13V/14V, Horizontal: +18V/19V, max. 500 mA
DiSEqC-Steuerung	Version 1.0, 1.1, 1.2, 1.3 (USALS)
Demodulation	QPSK/8PSK
Symbolrate	1~45 Ms/s (SCPC, MCPC)
Videoauflösung	Bis zu 1080p (HDMI-Ausgang)
Seitenverhältnis	4:3, 16:9 (Pan Vector/Letter Box)
Audiodekodierung	MPEG / MusiCam Layer I & II, Stereo
HDMI-Ausgang	Ja, mit Hochskalierung
USB-Anschluss	USB 2.0 Host
SCART	TV SCART (RGB, CVBS, L, R Ausgang)
Stromversorgung	100-240V AC, 50/60Hz, 6W (max. 15W)
Standby-Stromverbrauch	< 0,5 W
Gewicht (netto)	ca. 130 g
Betriebstemperatur	0°C bis +40°C
Zubehör	Fernbedienung, HDMI-Kabel, IR-Kabel, Klettstreifen, Wandhalterung, Batterien
Kindersicherung	Ja (8 Favoritengruppen)
EPG	7-Tage-Elektronischer Programmführer
Mehrsprachiges Menü	Ja

Häufig gestellte Fragen - HD Stick 510se MEGASAT

Wie schließe ich den HD Stick 510se an meinen Fernseher und die Satellitenschüssel an?

Verbinden Sie den LNB Ihrer Satellitenschüssel mit dem "LNB IN"-Anschluss des Receivers. Verwenden Sie ein HDMI-Kabel (im Lieferumfang enthalten), um den HDMI-Ausgang mit Ihrem Fernseher zu verbinden. Alternativ können Sie den SCART-Anschluss verwenden. Stecken Sie das Netzteil ein.

Wie scanne ich nach Sendern?

Drücken Sie MENÜ, gehen Sie zu Installation > Antenneneinstellungen. Wählen Sie Ihren Satelliten aus, stellen Sie ggf. DiSEqC ein, dann wählen Sie den Suchmodus (TP, Blind- oder Netzwerksuche). Drücken Sie OK, um den Suchvorgang zu starten. Sie können vorhandene Sender löschen oder behalten.

Was ist DiSEqC und wie richte ich es ein?

DiSEqC ist ein Protokoll zum Umschalten zwischen mehreren Schüsseln oder LNBs. Aktivieren Sie in den Antenneneinstellungen DiSEqC und wählen Sie den entsprechenden Port (1.0 oder 1.1) für Ihren Schalter. Verwenden Sie für motorisierte Schüsseln DiSEqC 1.2 oder USALS.

Wie verwende ich die Kindersicherungsfunktion?

Gehen Sie zu Einstellungen > Kindersicherung. Geben Sie das Standardpasswort (oft 0000) ein, um ein neues Passwort festzulegen. Sie können Sender, Installationsmenüs oder Bearbeitungsfunktionen sperren. Um einen Sender zu sperren, gehen Sie zu Sender bearbeiten, wählen Sie den Sender aus und drücken Sie die Sperrtaste.

Warum gibt es kein Bild oder keinen Ton?

Überprüfen Sie, ob die Schüssel richtig ausgerichtet und der LNB angeschlossen ist. Stellen Sie sicher, dass der Fernseher auf dem richtigen HDMI/AV-Eingang ist. Überprüfen Sie die Signalstärke in den Antenneneinstellungen. Falls schwach, justieren Sie die Schüssel oder überprüfen Sie die Kabel.

Wie setze ich den Receiver auf die Werkseinstellungen zurück?

Drücken Sie MENÜ, gehen Sie zu Installation > Werkseinstellungen. Wählen Sie "Alle", um alle Sender und Einstellungen zu löschen, bestätigen Sie dann mit "Start". Dadurch werden alle Benutzerdaten gelöscht.

Kann ich mit diesem Receiver Programme aufnehmen?

Ja, mit einem USB-Speichergerät (FAT32 oder NTFS). Stellen Sie im USB-Menü die PVR-Optionen ein. Drücken Sie die Aufnahmetaste auf der Fernbedienung, um die Aufnahme zu starten. Hinweis: Für die Aufnahme kann ein USB-Dongle erforderlich sein.

Wie aktualisiere ich die Software?

Gehen Sie zu Installation > Software-Update. Sie können über USB (Update-Datei vom Hersteller herunterladen) oder per OTA aktualisieren, falls verfügbar. Legen Sie den USB mit der Update-Datei ein und folgen Sie den Anweisungen auf dem Bildschirm.

Wie stelle ich einen Timer für Aufnahme oder Senderwechsel ein?

Drücken Sie die TIME-Taste, dann gehen Sie zu Ereignis-Timer. Fügen Sie ein Ereignis mit dem gewünschten Sender, Datum, Uhrzeit und Dauer hinzu. Der Receiver wechselt automatisch den Sender oder startet die Aufnahme (wenn USB angeschlossen).

Was soll ich tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen und ersetzen Sie die Batterien. Stellen Sie sicher, dass die Fernbedienung auf die Vorderseite des Receivers gerichtet ist. Wenn Sie ein externes IR-Auge verwenden, überprüfen Sie den Anschluss. Versuchen Sie, den Receiver zurückzusetzen, indem Sie für einige Minuten den Netzstecker ziehen.

BEDIENUNGSANLEITUNG HD Stick 510se MEGASAT

Brillantes Fernsehen

HD Stick 510se

Bedienungsanleitung

Deutsch

Inhaltsverzeichnis Sicherheitshinweis

Sicherheitshinweis....03

1. Referenz

1.1 Allgemeine Merkmale 04

1.2 Zubehör....04

2. Grundfunktionen

2.1 Vorderseite 05

2.2 Rückseite 06

2.3 Fernbedienung 07

3. Installieren und Anschließen

3.1 Anschließen an LNB und Receiver 08

4. Installation und Betrieb

4.1 Installation 09

4.2 Programmliste bearbeiten....14

4.3 Einstellung....16

4.4 Zeit 18

4.5 Erweiterung 19

4.7 Andere nützliche Informationen 21

5. Zusätzliche Information

5.1 Fehlerbehebung 23

5.2 Technische Daten 24

5.3 Informationen 25

Dieser Receiver wurde entwickelt und hergestellt, um die internationalen Sicherheitsstandards zu erfüllen. Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig vor der Inbetriebnahme des Receivers.

Netzanschluss:

Vor der Inbetriebnahme überprüfen Sie bitte die Geräte auf die richtige Betriebsspannung, sie beträgt 100\~240V AC 50/60Hz.

Überlastung:

Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder lassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit:

Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung:

Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen. Stellen Sie das Gerät nicht auf Teppiche oder weichen Möbeln. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus oder in der Nähe von einer Heizung oder anderen Wärmequellen. Stellen Sie keine anderen elektrichen Geräte auf die Oberseite des Gerätes.

Reinigung:

Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch oder einem milden Spülmittel (keine Lösungsmittel).

Anschluss:

Trennen Sie den Receiver vom Stromnetz, wenn Sie ihn an das LNB anschließen oder trennen Sie ihn vom LNB. Mißachten könnte möglicherweise zu Schäden am LNB führen.

Standort:

Stellen Sie das Gerät nicht ins Freie um um Schäden durch BliLz, Regen oder Sonneneinstrahlung zu vermeiden.

Öffnen des Gerätes:

Entfernen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | [e-mail]

1. Referenz 2. Grundfunktionen

1.1 Allgemeine Merkmale

• DVB-S/DVB-S2 Satelliten konform (MPEG-II / MPEG-IV / H.264)
• DiSEqC 1.0, 1.1, 1.2 & 1.3 (USALS) kompatibel
- Unterstützung SCPC & MCPC-Empfang von C / Ku-Band Satelliten LNB
• Universal, Single, Single S & C-Band-Breitband-LNB
• Empfangsstarker Tuner
• PAL / NTSC-Konvertierung
• Variables Seitenverhältnis (4:3, 16:9) mit Pan Vector oder Letter Box
• Ausgangs-Auflösung: 576p & 576i, 720p & 1080i
• HDMI mit Upscalefunktion um die Bildqualität zu verbessern
• 8 Favoritenlisten und Kindersicherung Funktion
• 5 Arten von Sortier-Funktion für Kanäle
• On-Screen Display mit voller Farbauflösung

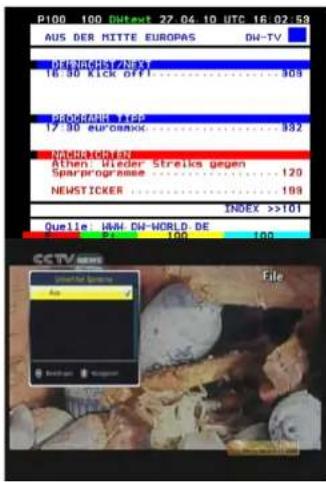

• Videotext- und Untertitel-Unterstützung (OSD)
• 7 Tage EPG (Electronic Program Guide) für On-Screen Programminformationen
• Mehrsprachiges Menü
• Multi Channel Sortierung

1.2 Zubehör

Packen Sie das Gerät aus und überprüfen Sie die Vollständigkeit des Zubehörs:

• 1x Bedienungsanleitung
• 1x Fernbedienung
• 2x AAA Batterien
• 1x HDMI Kabel
• 2x Selbstklebendes Klettband
- 1x IR Maus
• 1x Wandhalterung

2.1 Vorderseite

1. S/PDIF

Digitaler Audio Ausgang via Cinch Anschluss

2. RS-232

Anschluss an ein Serial Port vom PC für Software Upgrade

3. IR

Für externen Infrarot Empfang der Fernbedienung

4. DC12V

12 V Ausgang für Netzeil

2. Grundfunktionen2. Grundfunktion

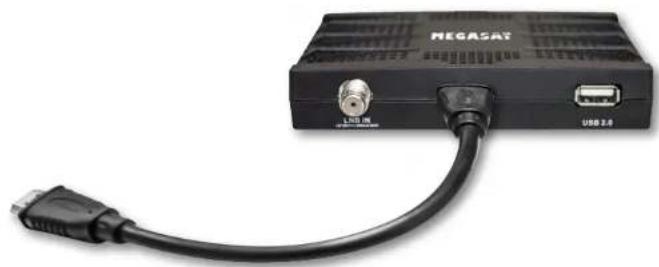

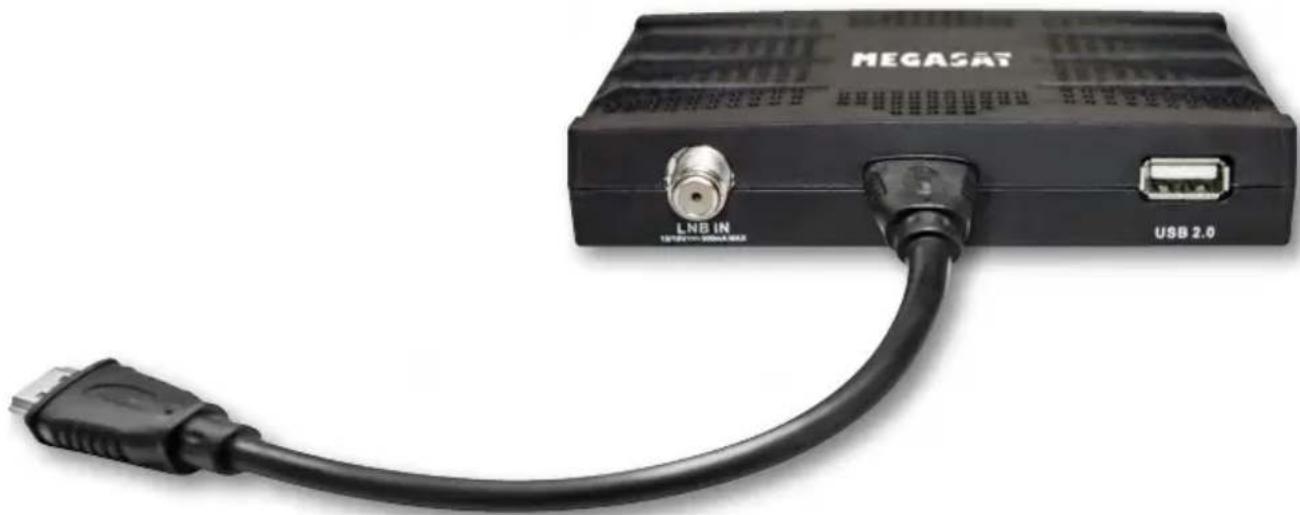

2.2 Rückseite

1. LNB IN 13/18V 500mA Max

Schließen Sie hier das LNB an.

2. HDMI OUT

HDMI Ausgang

3. USB

USB 2.0 Anschluss

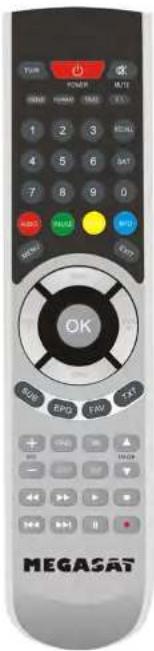

2.3 Fernbedienung

1. TV/R......Wechsel zwischen TV und RADIO Empfang
2. POWER....Ein-/Ausschalten
3. MUTE......Stummschalten des Tones
4. HDMI ....Wechsel der TV Auflösung
5. FORMAT......Wechsel zwischen 4:3 & 16:9 Bildschiemformat
6. TIME....Timer Einstellung
7. SLEEP....Linstellung der Zeit, nach dem sich der Receiver ausschaltet
8. NUMERIC KEY (0\~9) ... Programmwechsel oder Nummerneingabe
9. SUB Zeigt Untertitel (soweit verfügbar)
10. LPG......Zeigt das TV/Radio EPG (Elektronische Programmzeitschrift)
11. FAV......Zeigt die Favoritenliste (die Sie vorher angelegt haben)
12. TXT...... Videotext
13. RECALL......Wechselt zwischen dem letzten und dem aktuellen Programm
14. SAT......Zeigt die Programmliste des jeweiligen Satelliten
15. MENU......Menü Taste
16. EXIT......Verlässt das aktuelle Menü Schritt für Schritt
17. CH +/-.....Wechselt TV/Radio Programme
18. VOL 1/ Lautstärkeinstellung
19. OK......Bestätigung der aktuellen Auswahl / Öffnen der Programmliste
20. AUDIO....Auswahl oder Wechsel der Audiospur
21. PAUSE....„Friert“ das aktuelle Bild ein
22. ZOOM....Zoomfunktion des aktuellen Programms
23. INFO......Zeigt Informationen des aktuellen Programms
24. FIND.....Quickly find channels
25. OPT
26. PAGE +/-......Seitenweise blättern
27. FI....Funktionstaste
28. USB....USB Menü, wenn ein USB Gerät angeschlossen ist
29. ▶Vorwärts spulen
30. Rückwärts soulen
31. ▶ Start
32. ■ Stop
33. Kapitel zurück
34. Kapitel vor
35. II Pause / Timeshift
36. ● Start Aufnahme (optional)

Bitte beachten Sie, dass nicht alle Tasten der Fernbdienung mit einer Funktion belegt sind, da die Fernbedienung für mehrere Geräte aus unserer Serie geeignet ist.

3. Installieren und Anschließen

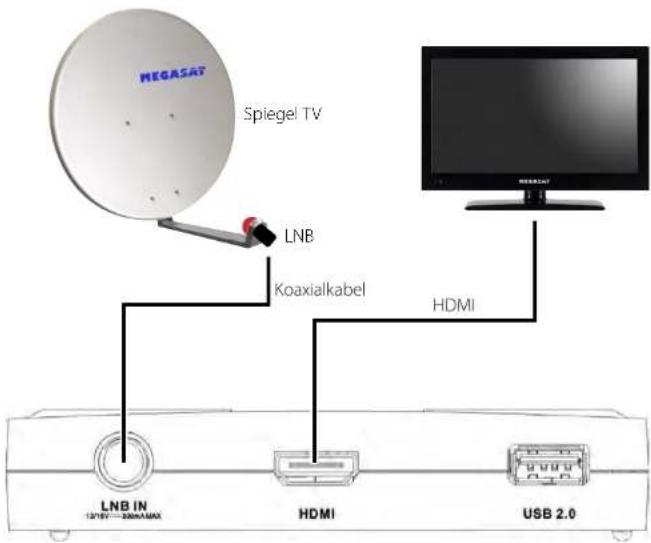

Das folgende Diagramm zeigt Ihnen, wie Sie den Receiver, TV, LNB miteinander verbinden. Lesen Sie bitte zuerst die Bedienungsanleitung um Fehler zu vermeiden.

3.1 Anschließen an LNB und Receiver

Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs mit einem DiSEqC Schalter.

4. Installation und Betrieb

Nach dem Anschließen des Receivers an alle anderen erforderlichen Komponenten, schalten Sie den Receiver ein. Der Receiver ist ab Werk für Astral (19,2") vorprogrammiert und sofort einsatzbereit. Bei der Verwendung anderer Satelliten müssen Sie folgende Punkte beachten um Programme zu suchen.

Hauptmenü

Drücken Sie die MENU Taste um in das Menü zu gelangen.

Das Hauptmenü besteht aus: Installation, Programme verwalten, Einstellungen, Zeiteinstellungen, Erweitert, Receiver Information

Einige Menüs sind Passwortgeschützt. Das Werksseitige Passwort ist: 0000

Mit der Hoch/Runter Taste wählen Sie einen Punkt aus und bestätigen diesen mit OK. So gelangen Sie in das Untermenü. Mit Exit gelangen Sie wieder zum vorherigen Menü.

4.1 Installation

Wählen Sie Installation, das Bild sollte dann so aussehen. Hier können Sie Antenneneinstellungen, Satelliten Sender löschen, USAKS Einstellung und eine Werkseinstellung vornehmen.

Drücken Sie OK für die Antenneneinstellungen. Hier können Sie eine Satellite suche durchführen, Satelliten bearbeiten, TP Suche, TP bearbeiten, oder andere Einstellungen vornehmen.

A: Satellitenliste

Hier sehen Sie die vorab gespeicherten Satelliten. Hier können Sie Satelliten hinzufügen, bearbeiten oder löschen.

4. Installation und Betrieb4. Installation

Hinzufügen

Satelliten hinzufügen indem Sie die rote Taste drücken. Hier können Sie beim neuen Satelliten den Winkel, die Satelliten-Richtung (Ost, West) und das Band (ku, c) einstellen. Drücken Sie OK um die Einstellung zu bestätigen. Der Satellit wird an das Ende der Satellitenliste hinzugefügt.

Bearbeiten

Wählen Sie den Satelliten und drücken Sie dann die grüne Taste. Sie können den Namen des Satelliten, Winkel, Richtung und Band ändern. Geben Sie die Zeichen, die Sie bearbeiten möchten, über den Browser ein.

Löschen

Wählen Sie den Satelliten, den Sie aus der Satellitenliste löschen wollen. Sie werden aufgefordert dies zu bestätigen, ob Sie den Satelliten wirklich löschen wollen oder nicht. Wenn Sie OK-Taste drücken, werden alle Kanäle und Transponder des ausgewählten Satelliten gelöscht, und der ausgewählte Satellit wird verschwinden.

Wenn der Satellit geändert wird, wird der Transponder automatisch geändert. Drücken Sie die Taste SAT und wechseln zwischen der TP und SAT-Liste. In diesem Menü können Sie Transponder hinzufügen, bearbeiten und löschen. Die Bodienung ist ähnlich wie oben, bei der Sie die Transponder-Frequenz, Symbolrate und Polarisation (V/H) einstellen können.

B: LNB Art und LNB Stromversorgung

Hier müssen Sie die LNB-Frequenz entsprechend Ihrer Antenne überprüfen, stellen Sie die richtige Frequenz ein oder definieren Sie sie selbst. LNB Stromversorgung muss 13/18V sein.

C: 22KHz

Falls Sie zwei Antennen mit einem 22KHz tone-switch betreiben, können Sie hier die 22KHz ein- oder ausschalten.

Wird die Antenne mit einem DISEqC-Schalter betrieben, wird hier der DiSEqC-Eingang der ausgewählten Satelliten konfiguriert.

E: Motor

Wenn Sie diese Option aktivieren und OK drücken, sehen Sie dieses Fenster um die Position des Spiegels anzupassen.

4. Installation und Betrieb4. Installation

Autoamtische Bewegung [W/E]

Drücken Sie die rechts/links Taste und der Spiegel wird sich nach Osten/Westen drehen, bis er das beste Signal findet.

Weitere Bewegung

Drücken Sie die rechts/links Taste und der Spiegel wird sich nach Osten/Westen drehen, bis Sie eine der Taste erneut drücken.

Schrittweise Bewegung

Drücken Sie die rechts/links Taste und der Spiegel wird sich nach Osten/Westen drehen, Stück für Stück.

Position speichern

Speichern Sie die aktuelle Position, die Sie für den gewählten Satelliten gesucht haben.

Gehe zu Position

Drücken Sie die OK Taste um zur gewählten Position des Satelliten zu gelangen.

Gehe zu Referenzpunkt

Drücken Sie OK um in den 0° Ausgangspunkt zu gelangen.

Einstellung West Grenze

Aktivieren Westen Grenze.

Einstellung East Grenze

Aktivieren Östen Grenze.

Deaktivierung Grenze

Deaktiviert die West und Ost Grenze

F: Kanalsuche

In diesem Menü können Sie Suchoptionen wählen wie TP/blind/Netzwerk-Suche. Sie können auch alle Kanäle und FTA-Kanäle durch Einstellung der Suchoptionen wählen.

Nach dem vorherigen Schritt werden Sie gefragt, ob Sie alle vorhandenen Kanäle des Satelliten oder TPs löschen wollen. Sie können zwischen Ja und Nein auswählen. Die Suche beginnt. Während der Suche werden TV- und Radiokanäle separat aufgeführt.

Satelliten Senderlisten löschen

In diesem Menü können Sie nicht gewünschte Senderlisten löschen.

USALS Setup

In diesem Menü können Sie USALS einstellen um Ihre Antenne mit einem Motor zu betreiben.

Werkseinstellung

Hier können Sie alle Einstellungen in den Werkszustand des Receivers versetzen. Wenn die Option wählen und mit OK bestätigen, erhalten Sie eine Warmmeldung. Bei „Nein“ oder exit wird der Vorgang abgebrochen. Wählen Sie „Ja“ und bestätigen Sie mit OK, werden alle Daten zurückgesetztz. (Einstellungen und Hinzugefügte Sender werden gelöscht)

4. Installation und Betrieb4. Installation

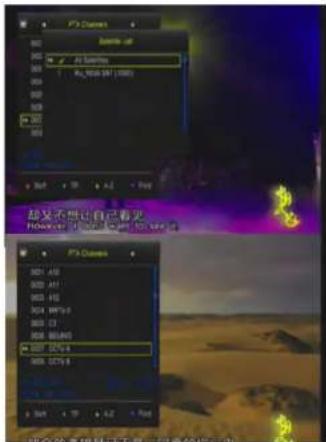

4.2 Programme verwalten

In diesem Menü können Sie Programme löschen, sperren, umbenennen, verschieben, bzw. Favoritenlisten anlegen.

Drücken Sie auf OK, um den Kanal auszuwählen den Sie verschieben möchten. Um den Kanal auf die von ihnen gewünschten Stelle zu verschieben, drücken Sie einfach die numerische Taste und der ausgewählte Kanal springt auf den Platz. Mit der blauen Taste, können Sie auch Gruppen an Programmen verschieben.

Löschen

I hier können Sie den ausgewählten Kanal löschen. Drücken Sie OK um das Löschen zu bestätigen.

Sperren

Hier können Sie einen Kanal sperren. Nach drücken der OK Taste werden Sie aufgefordert ein Passwort zu vergeben.

Umbenennen

Wählen Sie den gewünschten Kanal aus der Kanalliste den Sie umbenennen wollen. Drücken Sie F1, dann mit der HOCH / RUNTER / LINKS / RECHTS-Taste, um die Zeichen zu bearbeiten. Drücken Sie auf OK, um Ihre Wahl zu bestätigen.

Tauschen

Sie können den Kanal, den Sie aus der Senderliste auswählen, durch drücken der F2 Taste, mit einem anderen Kanal vertauschen. Drücken Sie die F2-Taste, danach werden Sie gefragt mit welchem Kanal Sie den Sender vertauschen möchten. Geben Sie mit den Nummern-Tasten den gewünschten Programmplatz ein.

NOTE: Radio Programme werden wie unter TV Programme beschrieben verwaltet.

Favoriten

Hier kann man die Kanäle in unterschiedliche Typen, wie Nachrichten, Filme, Musik, oder Sport mit den HOCH / RUNTER Tasten sortieren. Drücken Sie die OK Taste, dann können Sie die Kanäle in Favoriten auftellen, in dem Sie die FAV Taste drücken. Bis zu 8 Favoritengruppen sind möglich. Mit der roten Taste können Sie die Gruppen auch umbenennen.

NOTE: Radio Programme werden wie unter TV beschrieben verwaltet.

Kanäle sortieren

In diesem Menü können Sie die Kanäle mit verschiedene Möglichkeiten sortieren. (alphabetisch, Transponder, FTA/verschlüsselt, Standard, Favotiten,.....)

Benutzer Senderliste

Hier können Sie Ihre Programmlisten auf den internen Speicher sichern und laden.

Senderliste speichern

In diesem Menü um die aktuellen Daten auf Ihrem Receiver zu speichern. Drücken Sie die OK Taste, und die Daten werden aiutomatisch gespeichert.

Senderliste laden

Falls Sie eine Werkseinstellung vornehmen, oder die Senderliste aus Versehen gelöscht wird, können Sie hier ihre vorher abgespeicherten Daten wieder aus dem Speicher laden.

4. Installation und Betrieb4. Installation

4.3 Einstellungen

Hier können Sie Grundeinstellungen an den Standard Ihres Landes und Ihrer persönlichen Wünschen anpassen.

System Einstellung

In diesem Merü können Sie folgendes einstellen: Menüsprache, Audio Sprache, Untertitel, EPG Sprache, Videotext. Sprache, Digital-Audio, SCART-Ausgang, autom. Programmwechsel, autom. verlassen der Programmliste, letztgesehene Programm starten, Low Power Standby, Disoplaybeleuchtung, Front Panel Scroll Mode

OSD Einstellung

In diesem Menü können Sie folgende Bildschirmeinstellungen ändern: Menu Transparenz, Vidcotext transparenz, Bildschirmauflösung, TY Typ, Tv Format, OSD Anzeigezeit

Hier können Sie bei verschiedenen Menü Punkten und Sendern ein Passwort vergeben, um Kinder oder im Hotelbertrieb zu hindern, die Einstellungen und nicht gewünscht Sendungen zu Empfangen oder zu verändern.

Kalender

Hier können Sie einen Kalender aufrufen und Notizen hinzufügen.

Bild Menu (Farbeinstellung)

Hier können Sie die Farbeinstellung wie Helligkeit, Kontrast und Sättigung des Fernsehbildes einstellen.

4. Installation und Betrieb4. Installation

4.4 Zeiteinstellungen

Zeiteinstellungen

In diesem Menü können Sie die Zeit und Datum Einstellung vornehmen. Bei automatischer Einstellung passen Sie bitte die Zeitzone an.

Die Standardeinstellung für die Zeit ist auf automatisch, aber Sie können sie auch manuell eingegeben. Wählen Sie die Zeitzone Ihres Landes und Sie erhalten die aktuelle Zeit, die auf TDT (Time and Data Table) im Datenstrom des aktuellen Kanals Service basiert.

Event-Timer

Hier können Sie den Tirner einstellen, um zu einer bestimmen Zeit den von Ihnen gewählten Kanal aufzurufen oder aufzunehmen. Der Receiver schaltet zur gewählten Zeit automatisch auf diesen Kanal.

Ausschalttimer (Sleep Timer)

Hier können Sie den Receiver automatisch abschalten lassen. Die Zeiten sind 15, 30, 45, usw... bis zu 120min.

Automatische Standby Schaltung

In der „An“ Stellung (ab Werk) schaltet sich der Receiver automatisch zu einer von Ihnen eingegebenen Zeit in den Standby Modus 3Std. ab Werk), wenn in diesem Zeitraum keine Funktion am Receiver aufgerufen worden ist. Führen Sie aber in dieser Zeit eine Funktion des Gerätes aus (Programm umschalten, laut/leiser) wird die Zeit automatisch wieder verlängert.

Automatische Abschaltung

Der Receiver wird automatisch nach 1-3 Stunden abschalten, wenn in dieser Zeit keine Bedienung über die Fernbedienung oder am Gerät selbst erfolgt.

Spiele

Hier finden Sie einige Spiele Klassiker zu Ihrem Vergnügen.

USB (mit einem USB Gerät)

USB Menü funktioniert nur, wenn ein USB Gerät angeschlossen ist.

A. Werkzeug

Drücken Sie die ROTE Taste und Sie gelangen in die Werkzeug Funktion. Hier können Sie umbenennen, löschen, verschieben, einen neuen Ordner erstellen, sortieren und Ihr USB Gerät formatieren.

B. Abspiel Modus

Drücken Sie die GRÜNE Taste, um Einstellungen wie Wiederholung und Diashow-Intervall Ihrer Folos einzustellen.

C. Hochladen

Drücken Sie die GELBE Taste, um in den Upload-Modus zu gelangen. Danach können Sie Daten auf Ihrem USB oder auf Ihren FTP hochladen.

D. PVR Einstellung (optional)

Drücken Sie PVR Einstellungen und Sie können den Aufnahmepfad und einige andere Einstellungen wie zum Beispiel den Aufnahmemodus, Rekordzeit, usw. anpassen.

Hinweis: USB unterstützt FAT & FAT32, NTFS

4. Installation und Betrieb4. Installation

Wireless Einstellung (Funktioniert nur mit einem optionalen WIFI USB Stick)

Der Receiver unterstützt eine WIFI-Verbindung über einen separaten USB WIFI Stick. Damit können Sie sich mit Ihrem WLAN-Netzwerk in diesem Menü verbinden (Der WiFi USB Stick wird nur vom Hersteller empfohlenen Geräten unterstützt).

IP Einstellung

Stecken Sie das Internet-Kabel in den LAN-Port des Receivers, und gehen Sie zu diesem Menü. Wenn Sie den Receiver zum ersten Mal mit dem Internet verbinden, drücken Sie bitte die ROTE Taste (AUTO-IP), und drücken Sie dann die grüne Taste (Test-Link), wenn folgendes angezeigt wird: „Die Verbindung zum Internet ist OK“ bedeutet es, dass die Verbindung erfolgreich ist.

Netzwerk APP

In diesem Menü können Sie eine Vielzahl anderer Internet Angebote geniesen.

FTP Download

In diesem Menü können Sie via FTP, Daten von Ihrem PC (im gleichen Netzwerk) über den Receiver auf Ihr USB Gerät kopieren.

Wetter

Hier können Sie sich die lokale Wettervorhersage Ihrer Stadt abrufen. Drücken Sie die ROTL Taste um den Namen der Stadt zu bearbeiten. Benutzen Sie die RECHITS / LINKS Tasten um den Namen einzugeben. Drücken Sie danach die OK Taste, werten ein paar Sekunden damit das aktuelle Wetter angezeigt wird.

RSS

Sie können. Sich RSS News anzeigen lassen. Sie können auch benutzerdefinierte RSS Seiten hinzufügen oder löschen.

YouTube

Hier können Sie sich YouTube Videos anzeigen lassen.

4.6 Receiver Informationen

Hier bekommen Sie allgemeine Informationen über den Sofl. und Hardwaresland des Receivers.

4.7 Allgemein nützliche Informationen

Allgemein nützliche Informationen über die Fernbedienung durch, wenn Sie TV- oder Radioprogramme schon, bzw. hören.

FAV

Hiermit können Sie Ihre zuvor eingestellten Favoritengruppen auswählen. Wenn Sie keine eingestellt haben, ist die Taste ohne Funktion.

EPG

Hiermit wird das EPG (elektronische Programmzeitschrift) der jeweiligen Sender angezeigt, soweit verfügbar.

Timer

Sie können die gewünschte Sendung mit den Cursor-Lasten auswählen. Mit der OK Taste wechsel Sie zwischen dem Sender und den Sendungen des Senders. Durch drücken der GRÜNEN Taste wechsel Sie die zwischen tages und wochenansicht des EPG Systems, nach aktivieren des Timers haben Sie die Möglichkeit, weitere Einstellungen am Timer vorzunehmen.

Hinweis: Sie können mehere Timer Einstellungen vornehmen.

5. Zusätzliche Informationen4. Installation

SAT

Drücken Sie Taste SAT auf der Fernbedienung, und Sie gelangen in dieses Menü, das die Satelliten und die dazu gehörigen Sender anzeigt.

Kanalliste mit OK

Durch drücken der OK Taste im laufen- dem Betrieb gelangen Sie zu diesem Fenster. Hier können Sie durch drücken der +/- Taste einen Kanal auswählen und mit OK bestätigen.

Videotext:

Drücken Sie die TXT Taste, um den Videotext des jeweiligen Senders auf dem Sie sich gerade befinden anzuzeigen. Nicht jeder Sender verfügt über einen Videotext.

Untertitel

Drücken Sie die SUB Taste um den Untertitel anzuzeigen, soweit der Sender einen Untertitel anbietet.

5.1 Fehlerbehebung

Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehlerquelle zu ermitteln.

Problem mögliche Ursachen Was müssen Sie tun?
LHD Leuchte auf der Vordersierte nicht.	Netzkabel ist nicht angeschlossen, Neuschalter aus.	Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist.
Kein Bild oder Ion	Der Spiegel ist nicht richtig auf den Satelliten ausgerichtet und ermitt daher ein schwaches oder kein Signal. Das LNB oder das Koaxialkabel ist defekt. Sie sind nicht auf dem richtigen Fernsehkanal (AV oder HDMI)	Überprüfen Sie die Hinstellung des Spiegels um ein besseries Signa zu bekommen. Cehen Sie in das jeweilige Unterrimäß um die Signalstärke zu überprüfen. Überprüfen Sie die Verbindung von LNB zu Receiver oder ersetzen Sie ggt die Komponenten.
Schlechtes ruckelnes Bild.	Der Spiegel zeigt nicht genau auf den Satelliten. Das Signal ist zu stark. Der Spiegel ist zu klein oder das Rauschmaß des LNBs ist zu hoch.	Stellen Sie die den Spiegel richtig ein. Sozern Sie einen Dämpfungsregler ein. Verwenden Sie einen größten Spiegel. Wechseln Sie das LNB.
Kein Auto-Start Bildschirm beim Starten des Receivers.	Der Receiver ist über die Start angeschlossen und der IV befinden sich nicht im AV Modus.	Wechseln Sie den IV in den AV Modus (bzw. EXT Modus).
Die Fernbedienung funktioniert nicht.	Die Batterien sind leer oder die Fernbedienung zeigt nicht genau auf der Receiver.	Wechseln Sie die Batterien. Vergewissem Sie sich, dass sich nichts zwischen Receiver und Fernbedienung befindet. Hindemisse können den Empfang mindern.
Sie haben Ihr Passwort vergessen?		Kontaktieren Sie den Hersteller oder Ihren Händler. Hier wird Ihnen weiter geholfen.
Schlechte Bildquartät oder wenig Sender bei der Suche.	Geringe LNB Stromversorgung oder Verlust im Koaxialkabel.	Wechseln Sie die LNB Stromversorgung zu 14W/19W im Antennen-Hinstellungs-Merül.

5. Zusätzliche Informationen 5. Zusätzliche Informationen

5.2 Technische Daten

Tuner & Demodulator

Frequenzbereich	950 MHz bis 2150 MHz
Eingangsstecker	F-type, IEC 169-24, Female
Signal Level	-25 to -65 dBm
HF-Impedanz	75Ω, unsymmetrisch
ZF Bandbreite	55 MHz/8Hz(Per 5Msps)
LNB Power &	Vertical: +13 V, 14V +/-5%
Polarisation	Horizontal: +18 V, 19V+/-5%: 500 mA max. Überlastschutz
LNB Ton Schalter	22KHz+/-2KHz, 0.6Vpp+/-0.2V
DiSEqC-Steuernung	Version 1.0/1.2 kompatibel, Tone burst A/B
Dermodulation	QPSK/8PSK
Symbol Rate	1~45Ms/s/SCPC,MCPC
FEC Decode	1/2, 2/3, 3/4, 5/6 und //8with Constraint Length K=7

MPEG

Übertragung	MPEG-4/H.264, MPEG-2 ISO/IEC 13818
Profilpegel	MPEG-4/AVC, MPEG-2 MP@ML, MP@HL
Eingangsrate	15 Mbit/s Max
Seiendenverhältnis	4:3, 16:9
Video-Auflösung	720 x 576, 720 x 480, 1280 x 720, 1920 x 1080
Audio Dekodierung	MPEG / MusiCam Layer I & II
Audio Modus	Single channel/Dual channel/Joint stereo/Stereo
Abtastung	32, 44.1 und 48 KHz

A/V und Data In/Out Connector

TV SCART	RGB, CVBS, L, R Ausgang
LNB IF Eingang	F type, IEC 169-24 weiblich

Netzteil

Eingang	100 - 240V AC, 50/60Hz,
Stromverbrauch	6 Watt (max.15Watt)
Standbyverbrauch	0,5 Watt
Schutzart	Separate interne Sicherung. Eingang hat einen Blitzschutz.

Physische Spezifikationenn

Gewicht (netto)	ca. 130 g
Betriebstemperatur	0^ C + 40^ C
Lagertemperatur	-40^ C to + 65^ C

5.3 Information

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit geändert werden (nach Hersteller) ohne vorherige Ankündigung.

Konformitätserklärung

Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt: Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/LG EN 55013: 2001 + A1: 2003 + A2: 2006 EN 55020: 2007 EN 61000-3-2:2006 + A1:2009 + A2:2009 EN 61000-3-3:2008 Niederspannungsrichtlinie 2006/95/EG EN 60065: 2002 + A1: 2006 + A11: 2008

Notizen

MEGASAT

Brillantes Fernsehen

HD Stick 510se

user manual

English

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit geändert werden (nach Hersteller) ohne vorherige Ankündigung.

Konformitätserklärung

Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt: Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/LG EN 55013: 2001 + A1: 2003 + A2: 2006 EN 55020: 2007 EN 61000-3-2:2006 + A1:2009 + A2:2009 EN 61000-3-3:2008 Niederspannungsrichtlinie 2006/95/EG EN 60065: 2002 + A1: 2006 + A11: 2008

Notes
